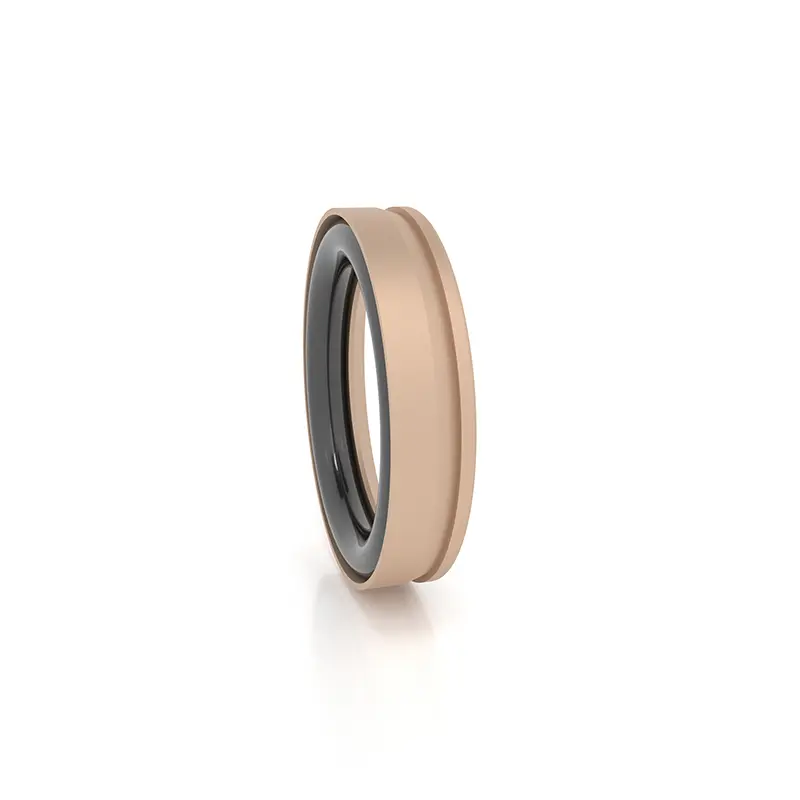

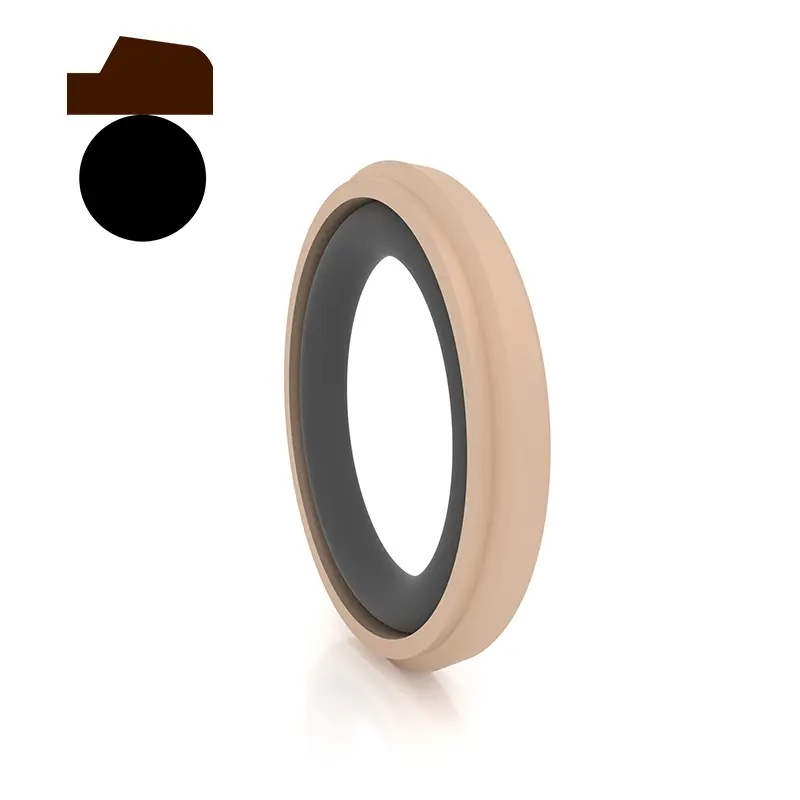

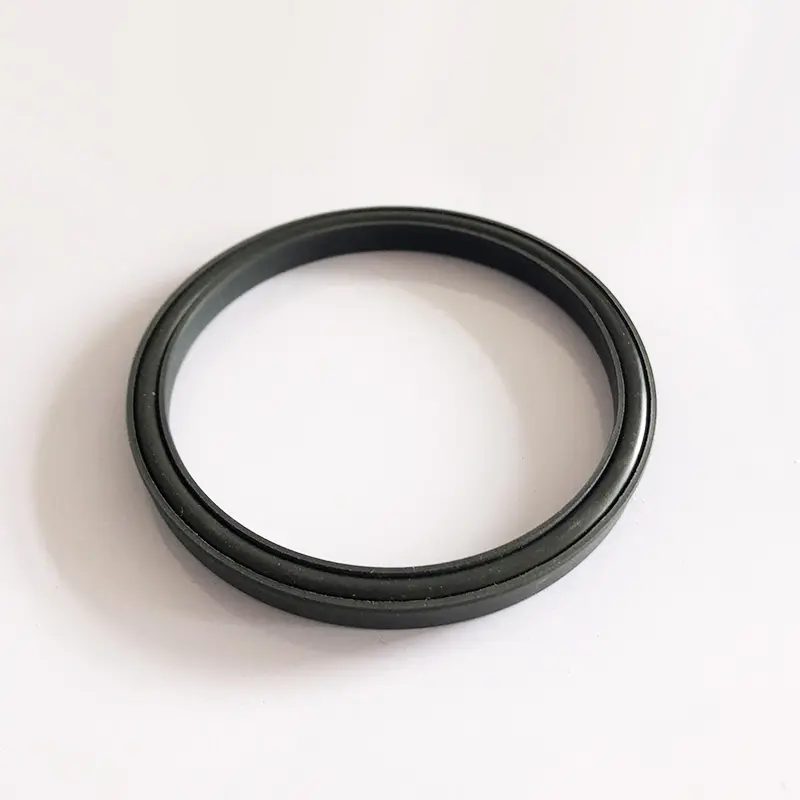

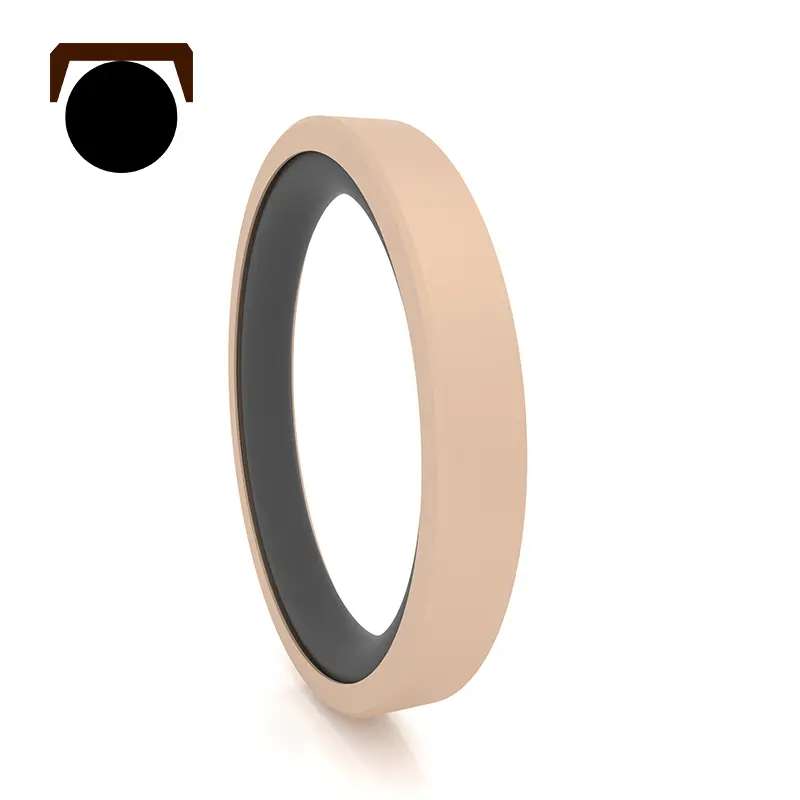

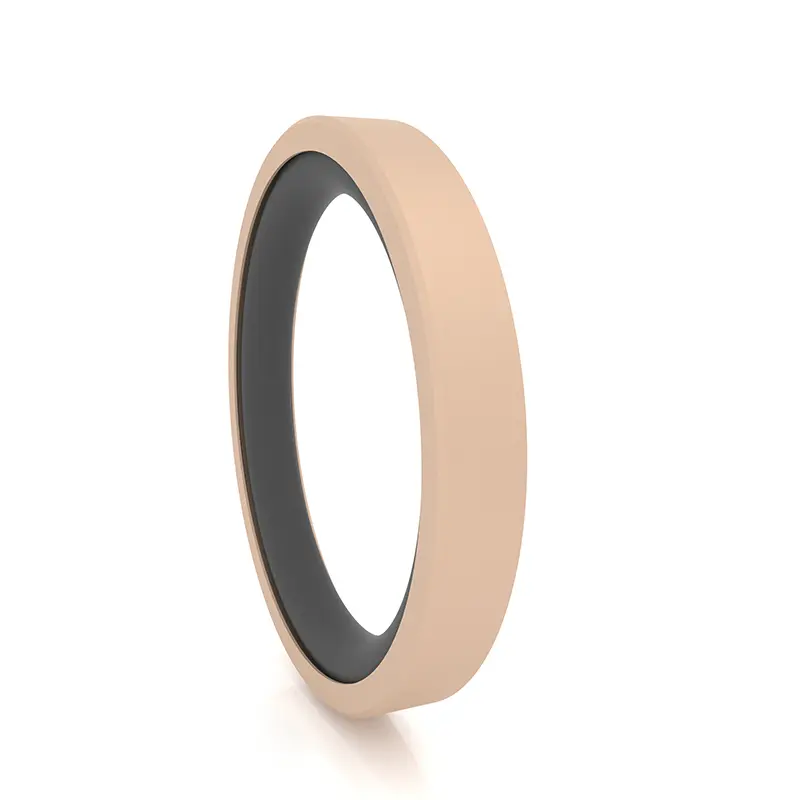

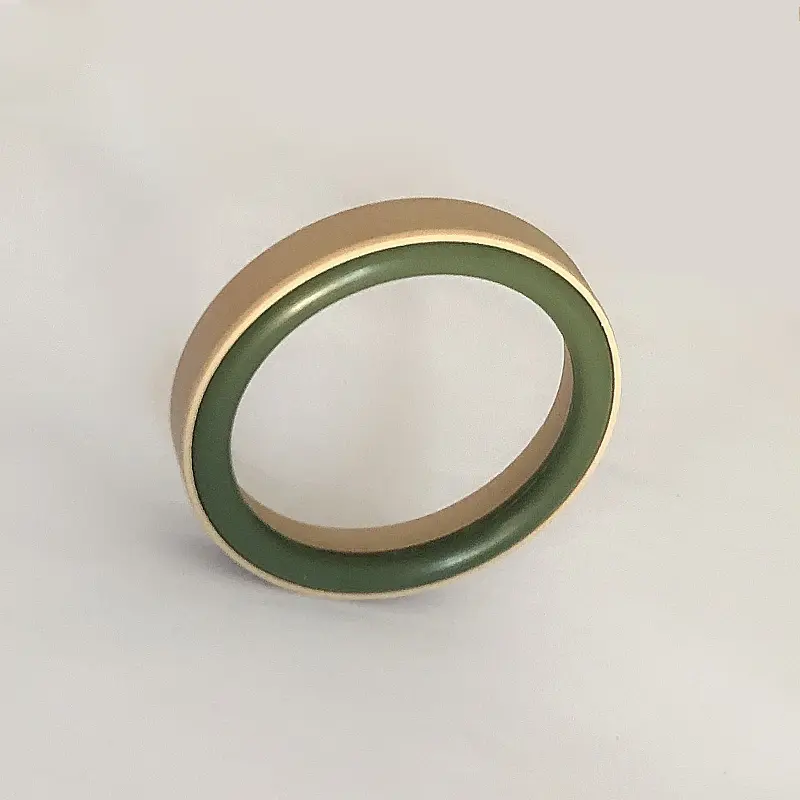

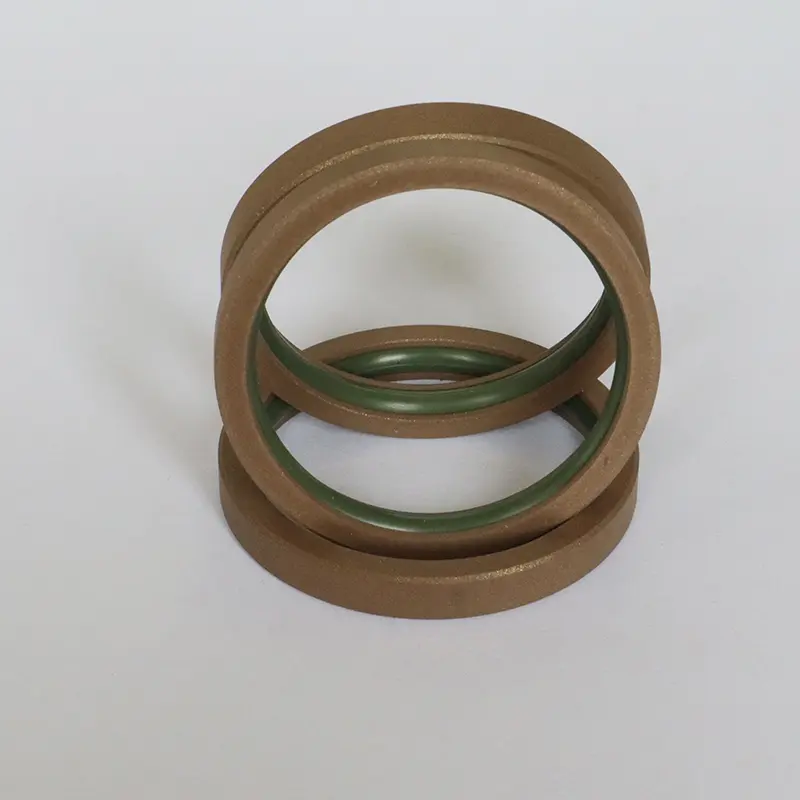

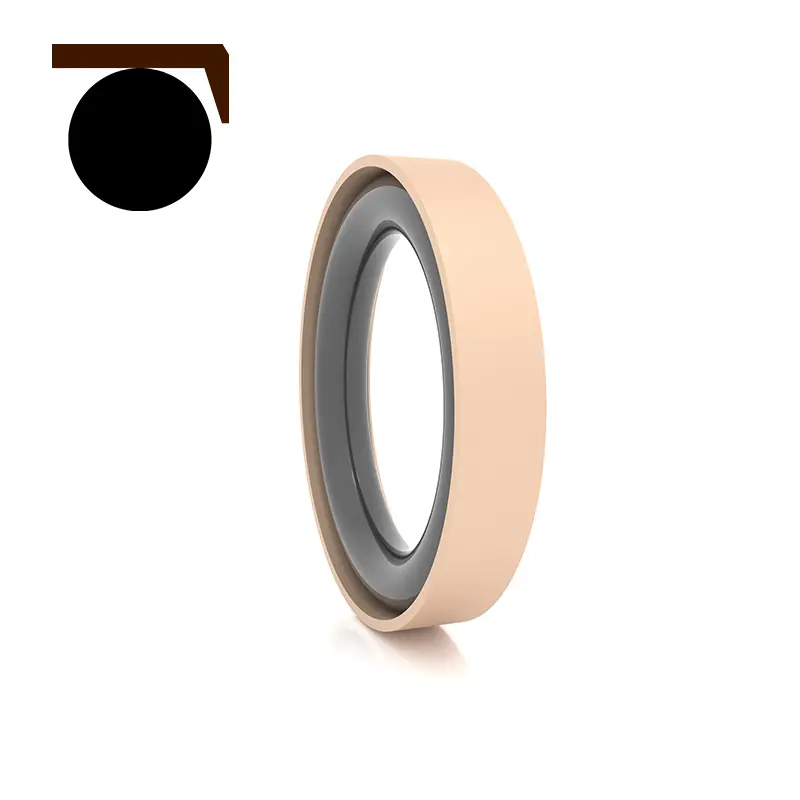

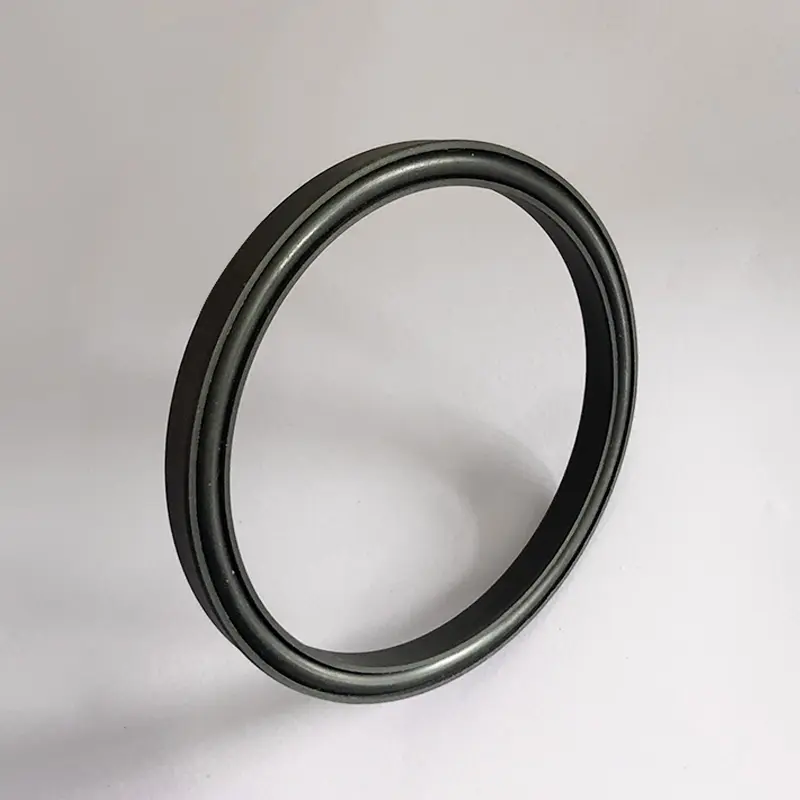

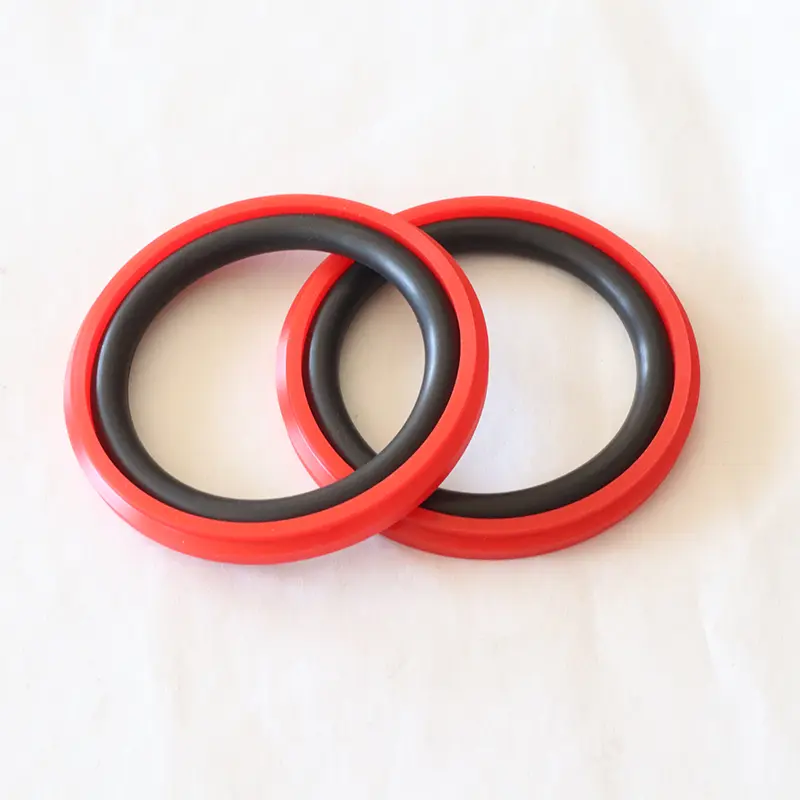

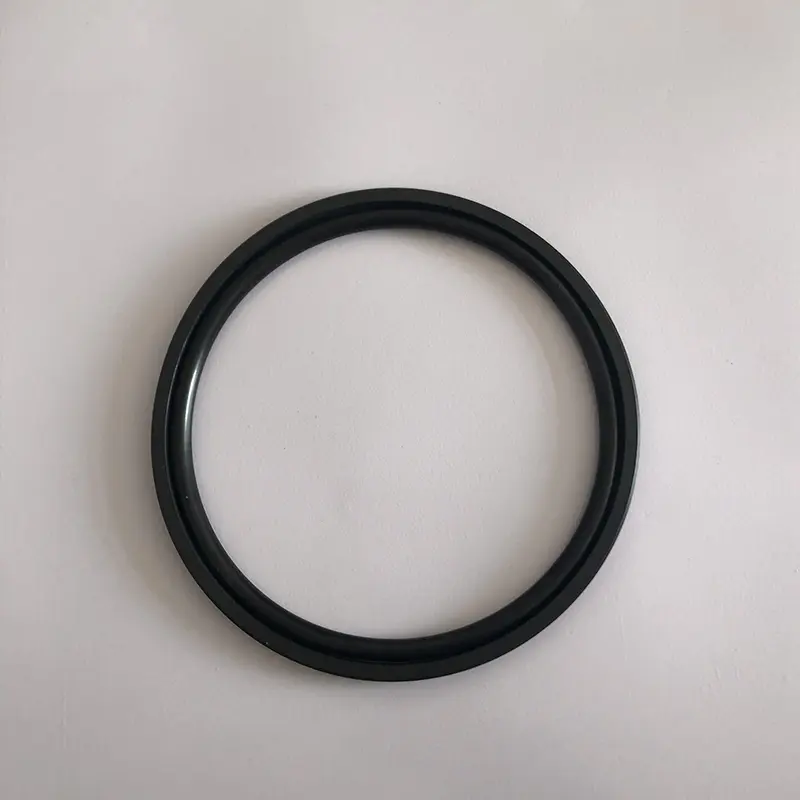

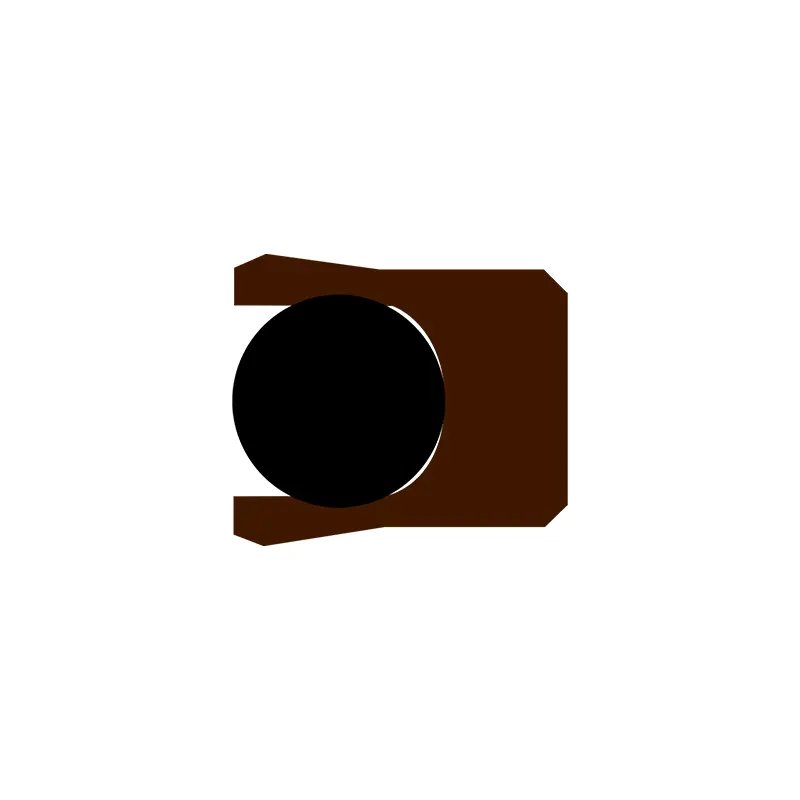

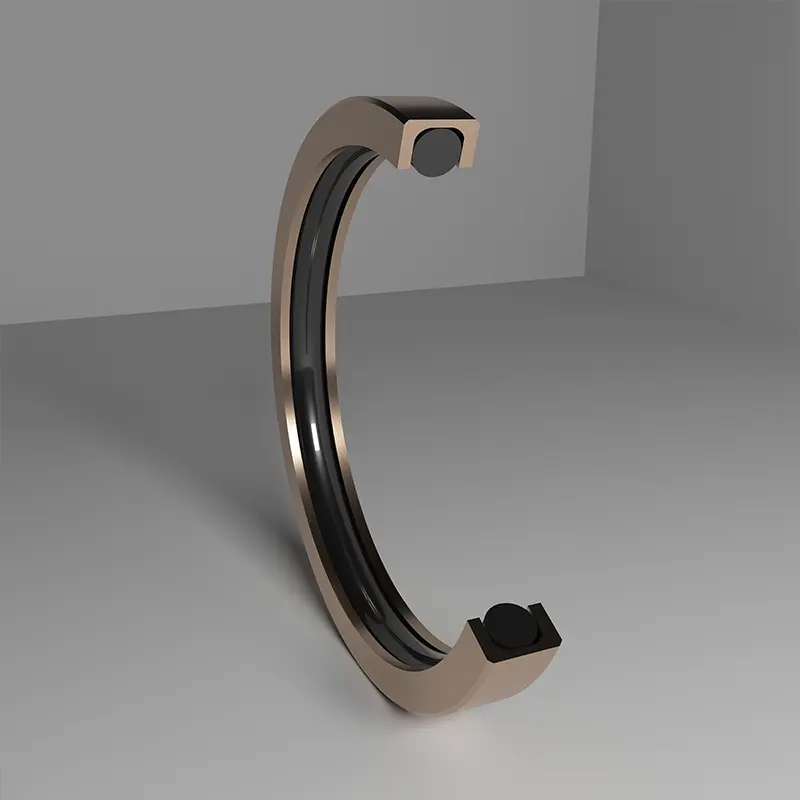

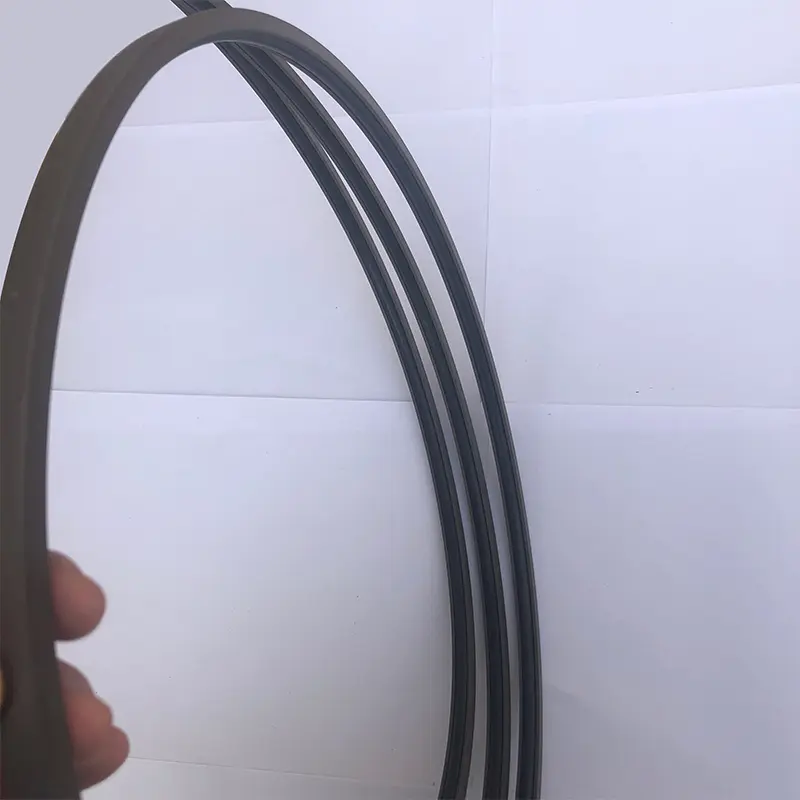

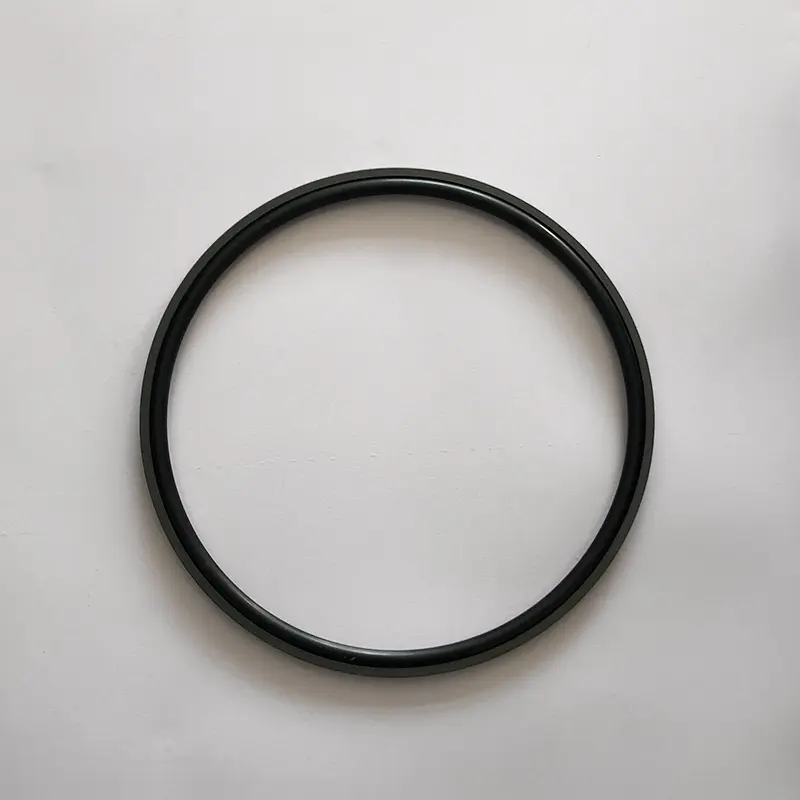

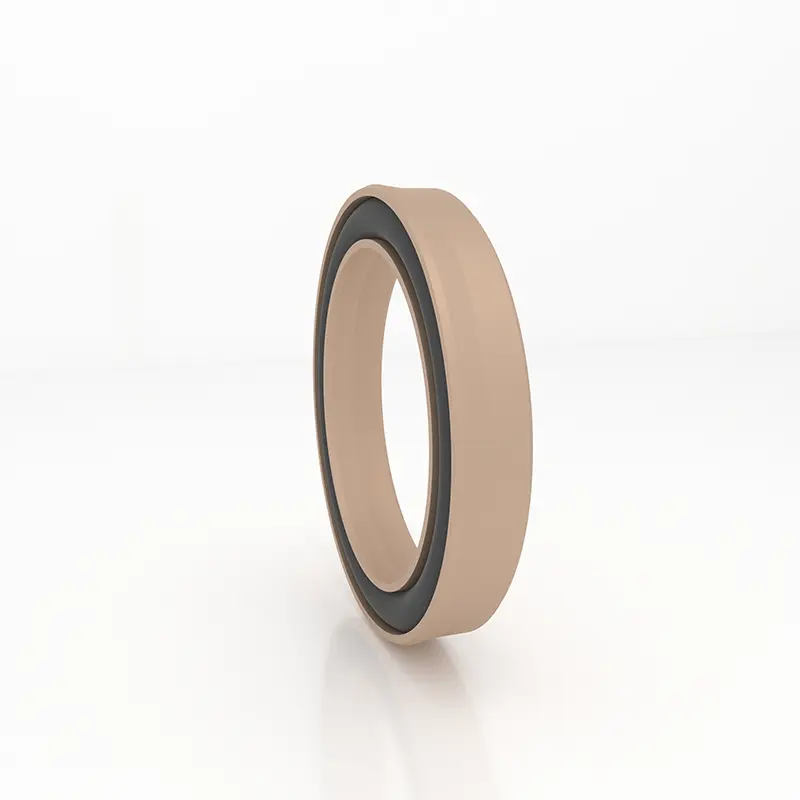

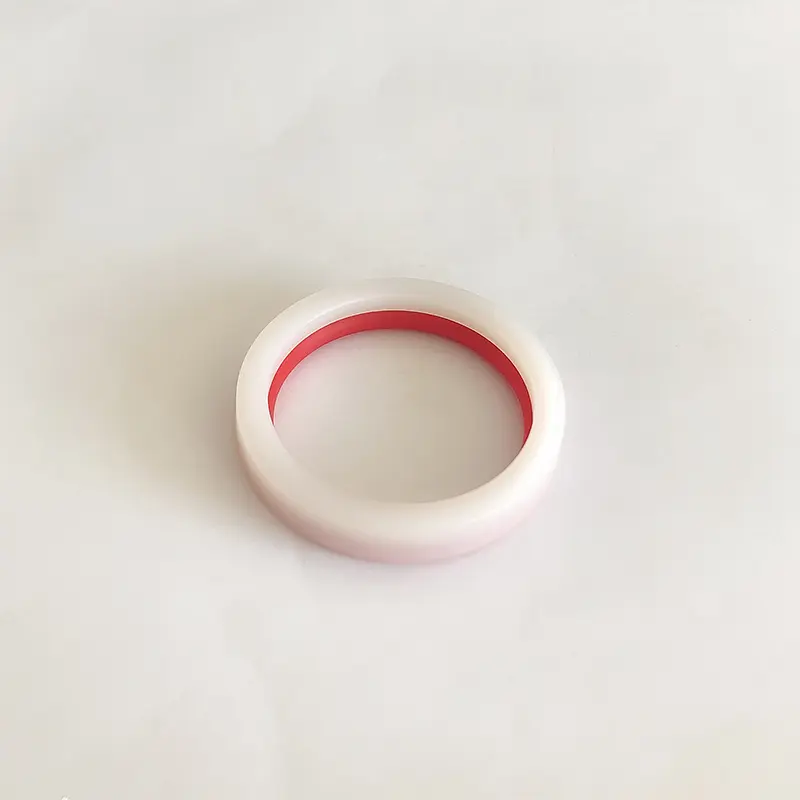

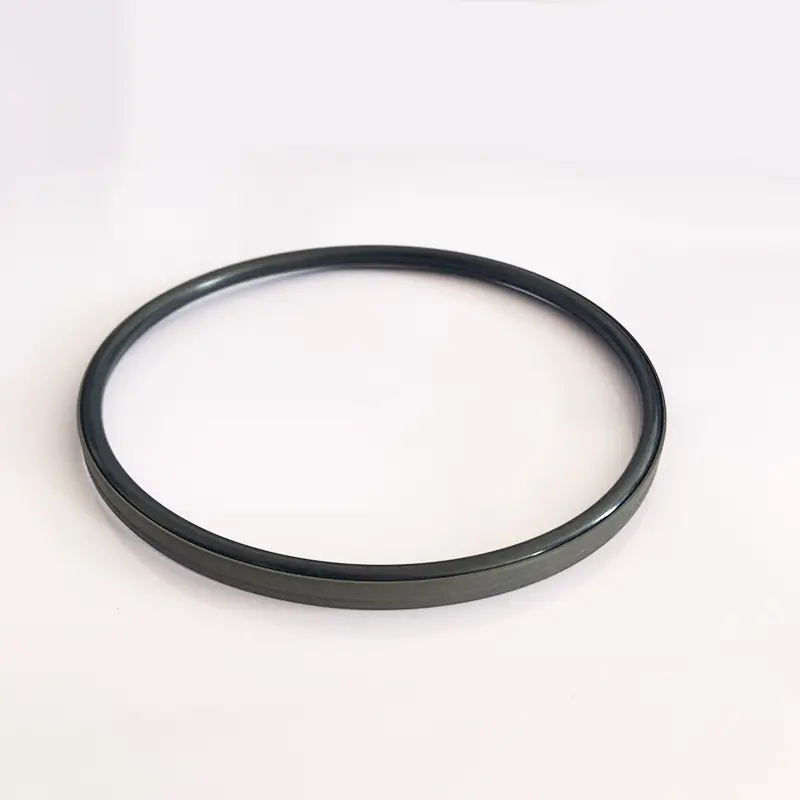

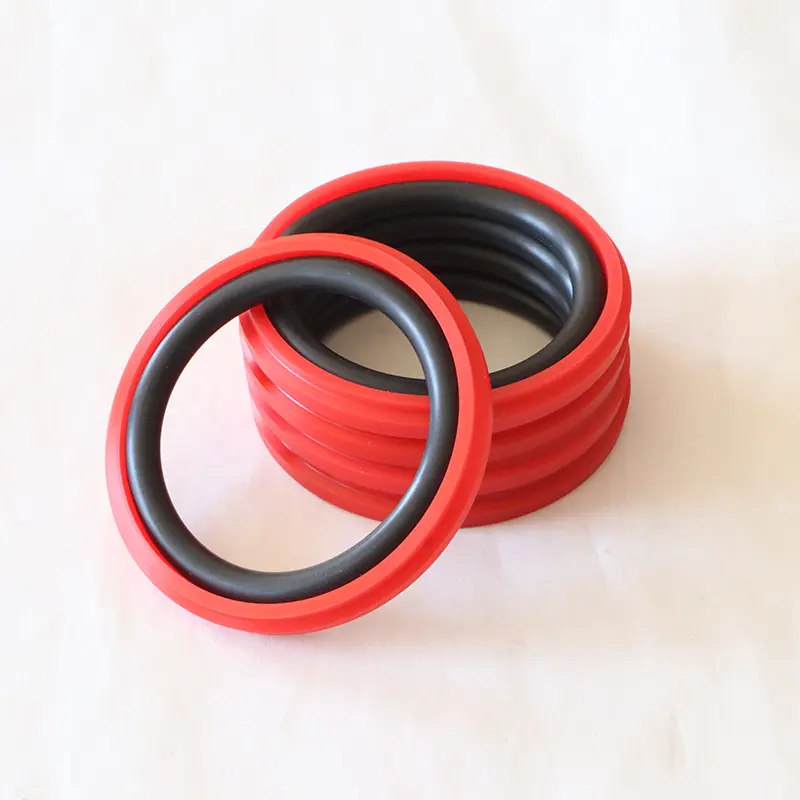

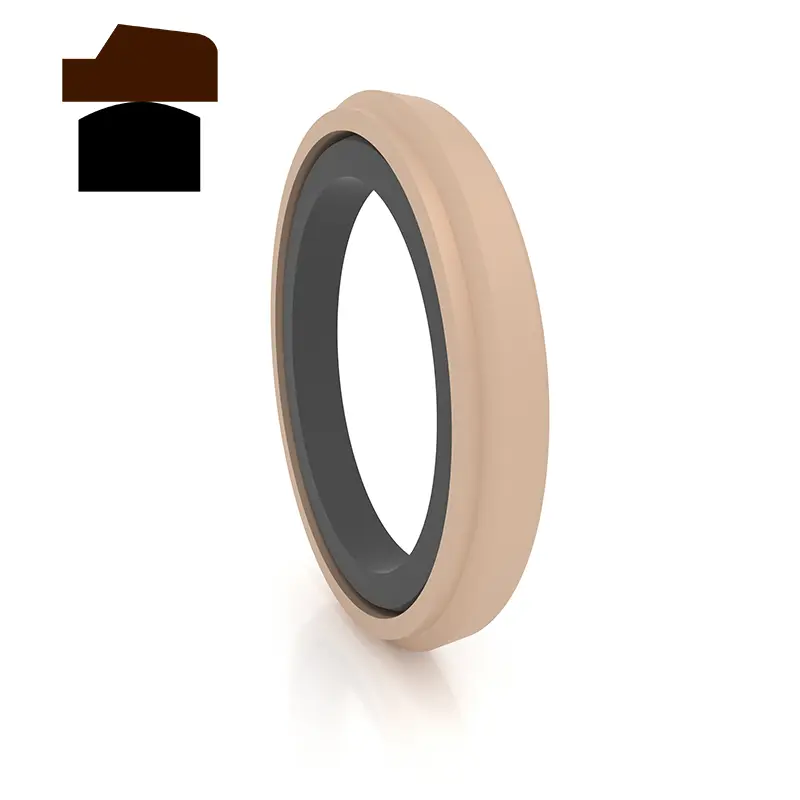

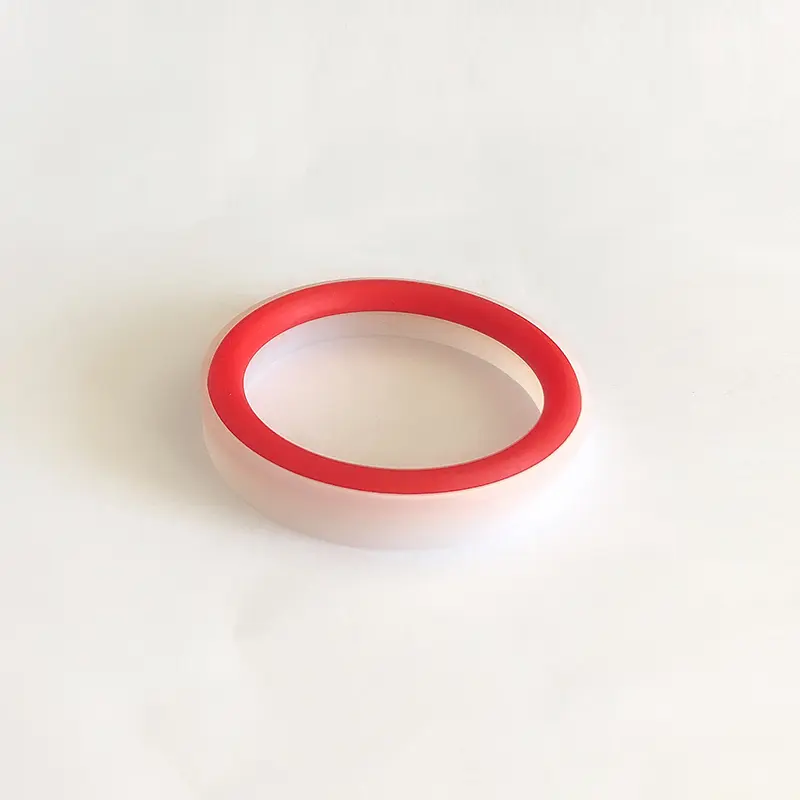

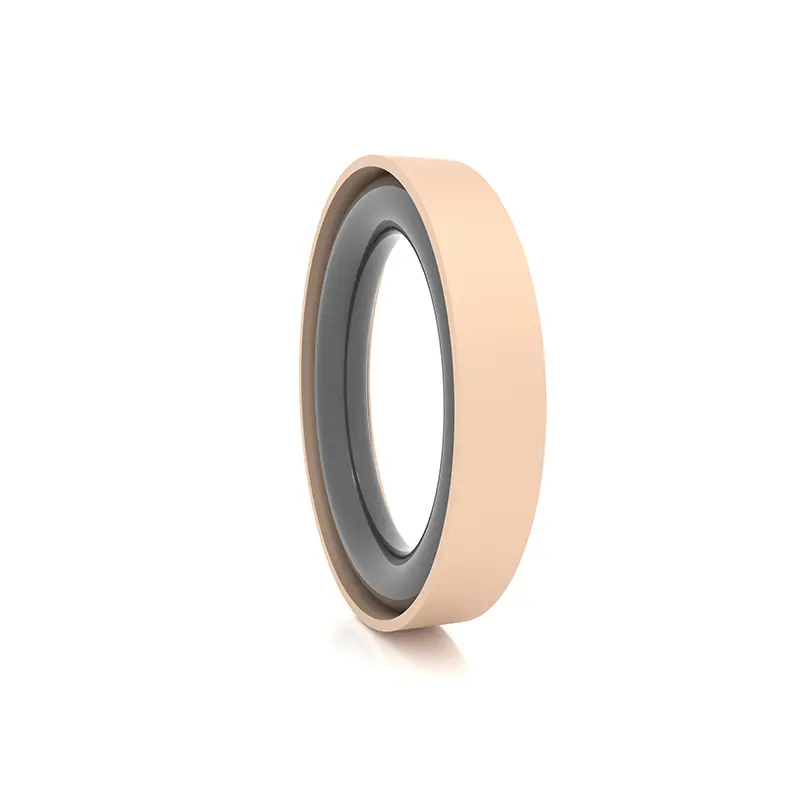

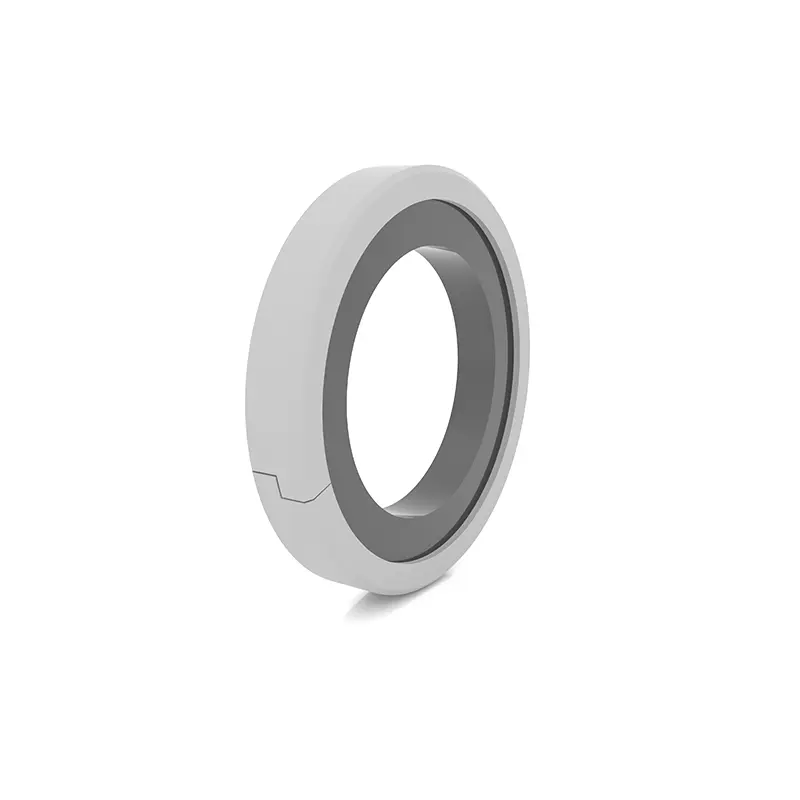

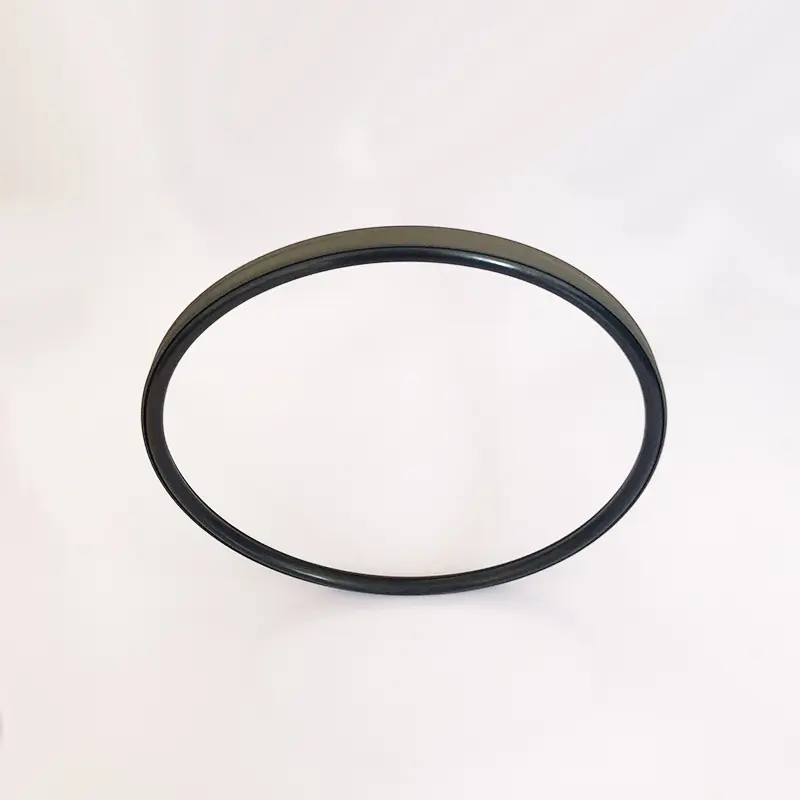

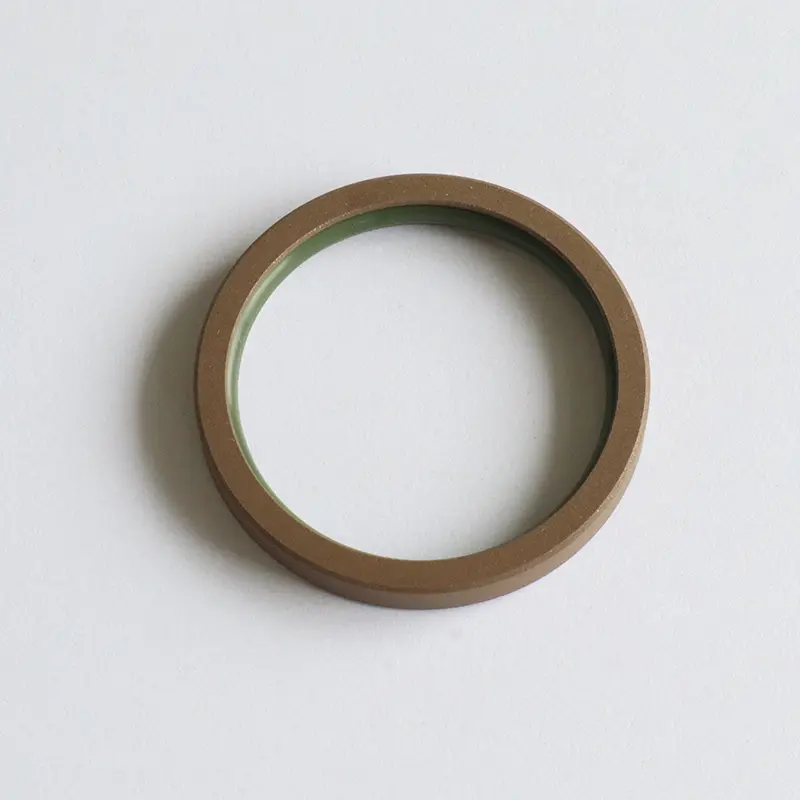

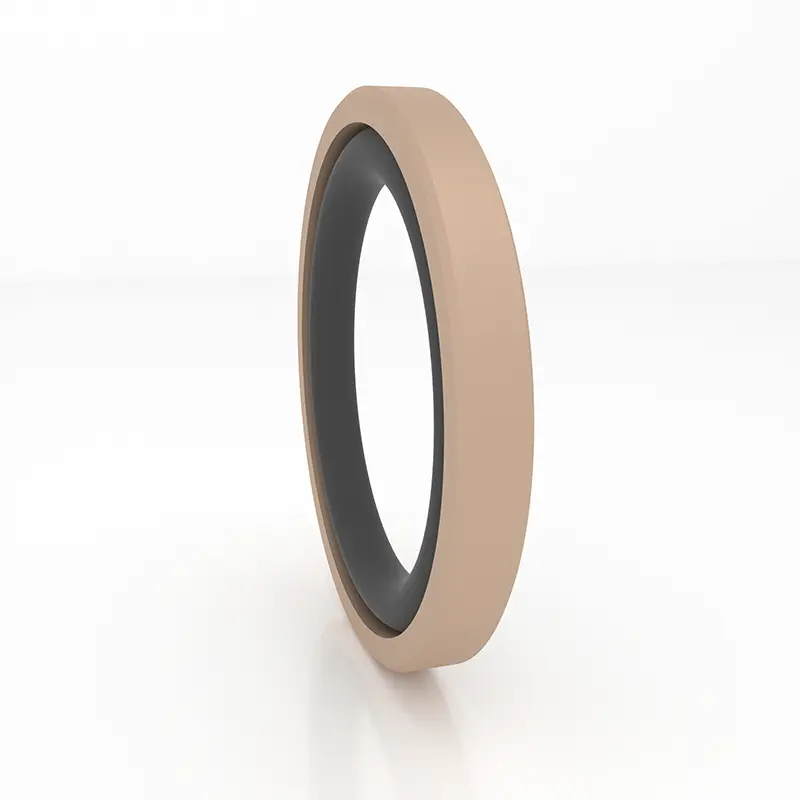

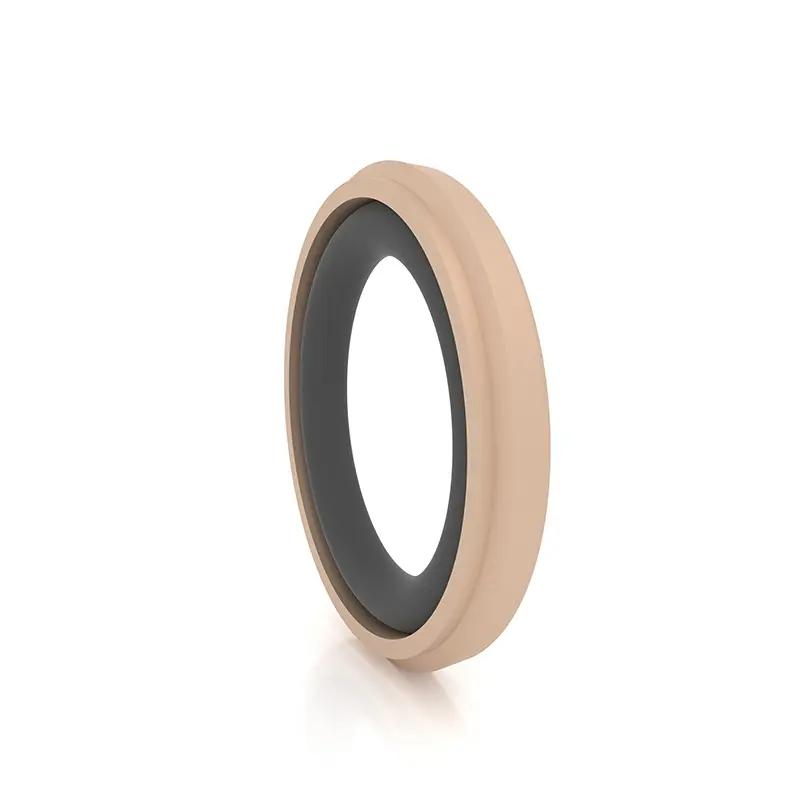

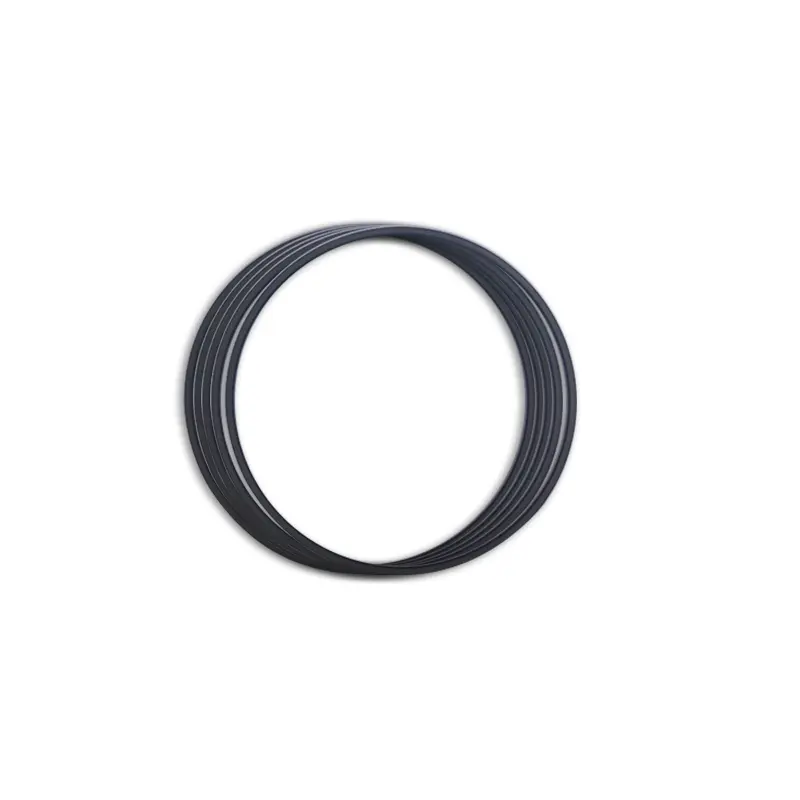

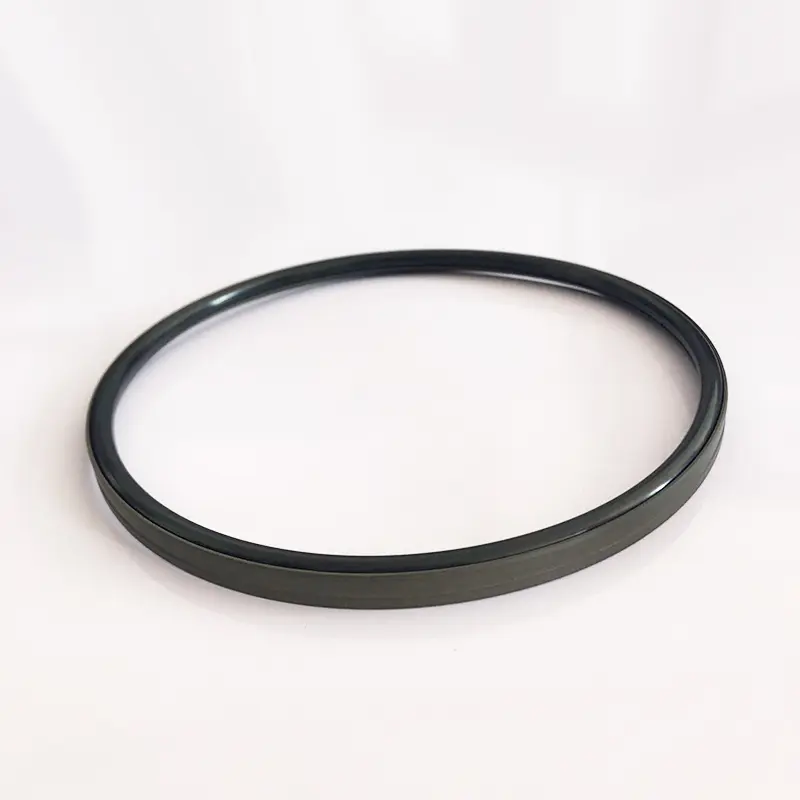

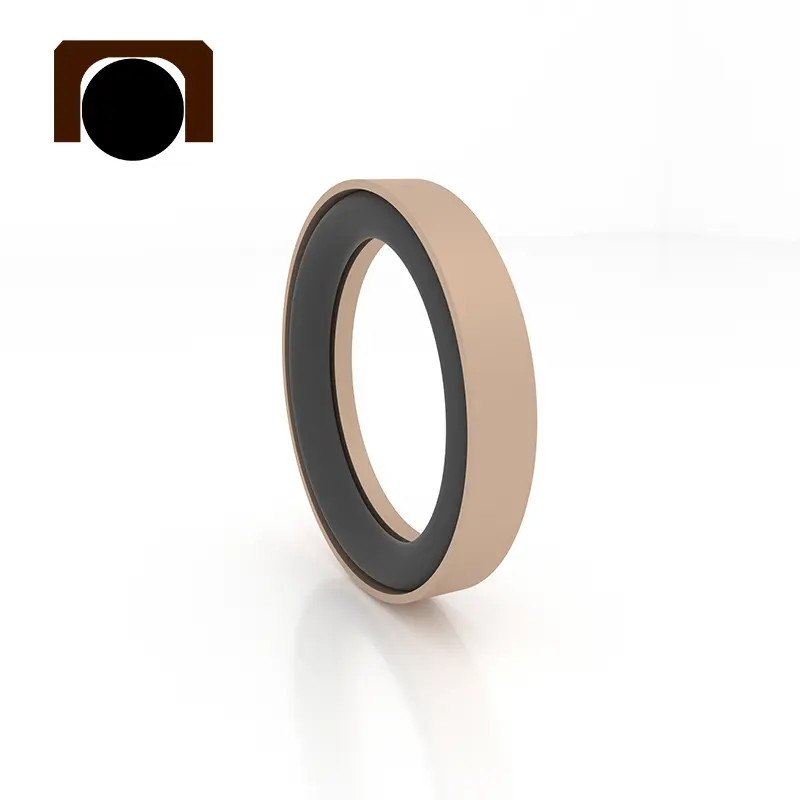

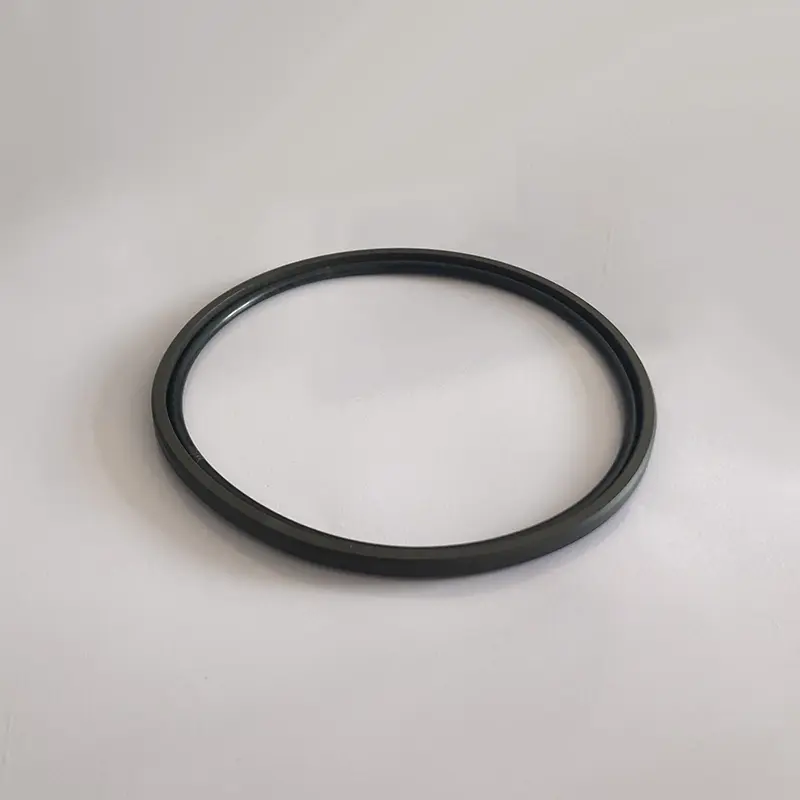

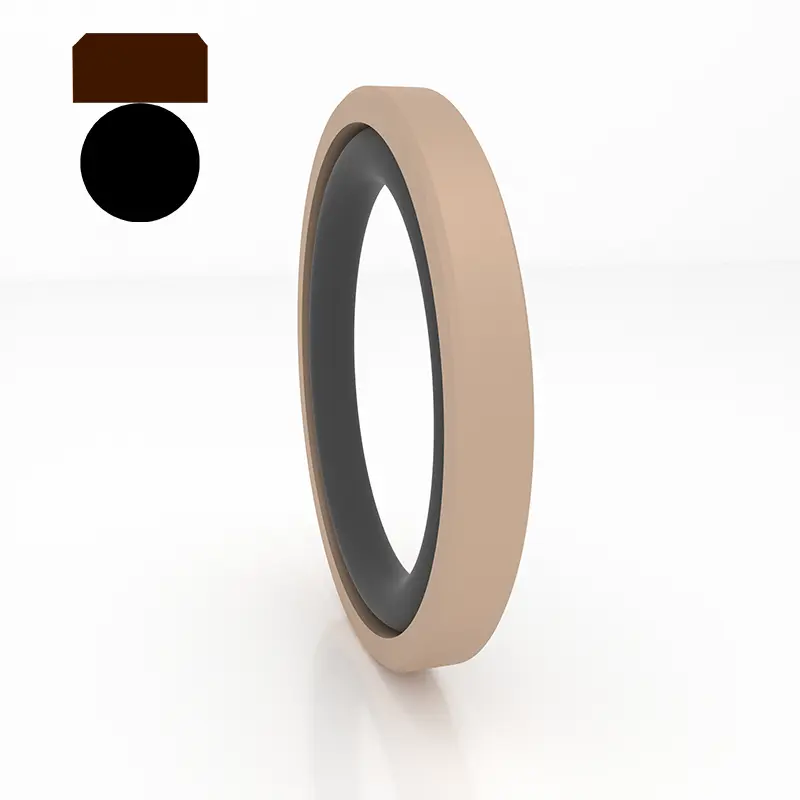

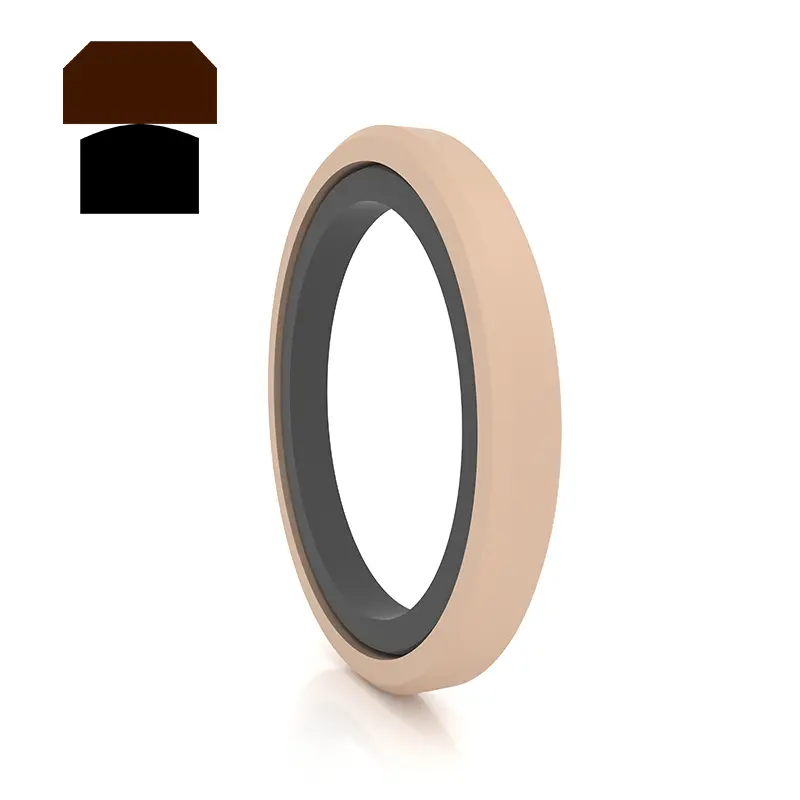

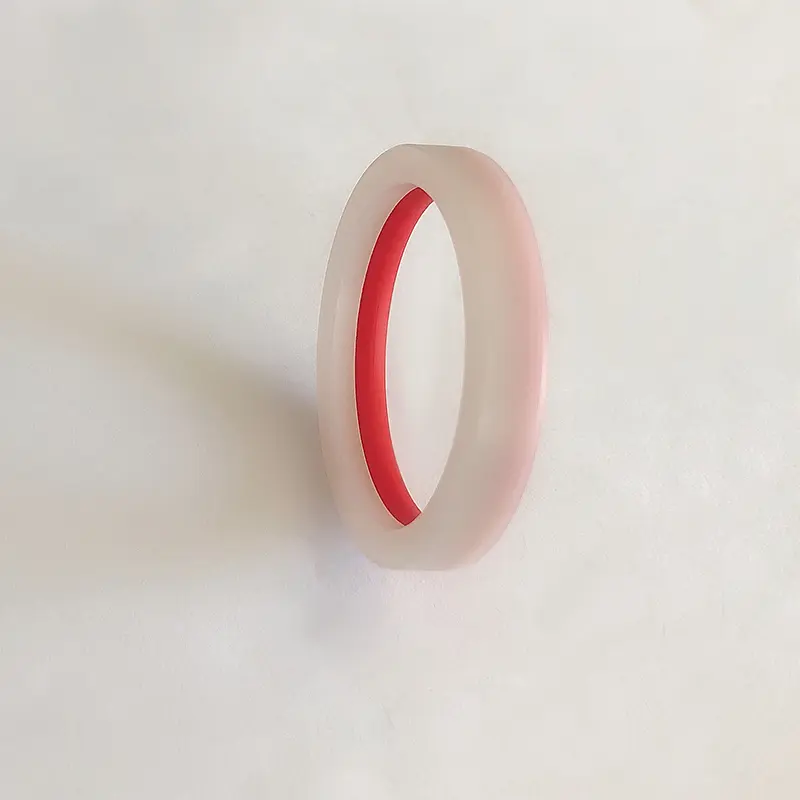

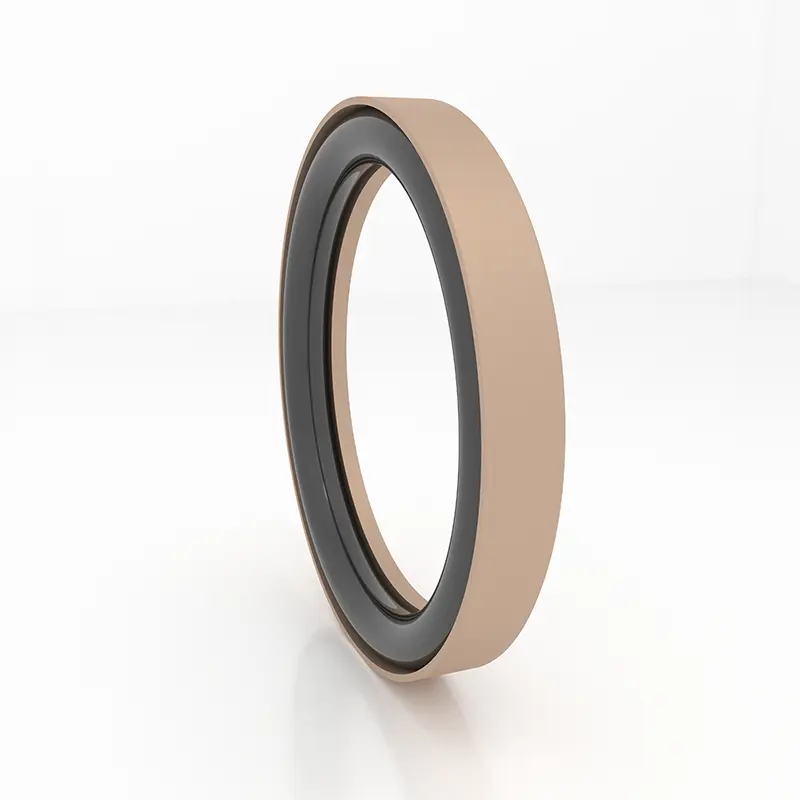

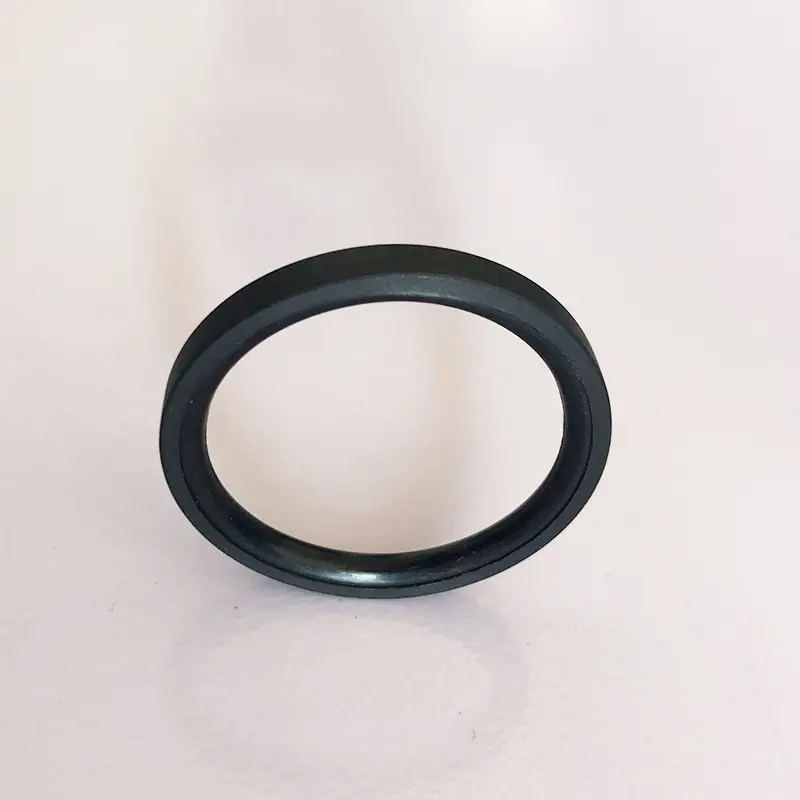

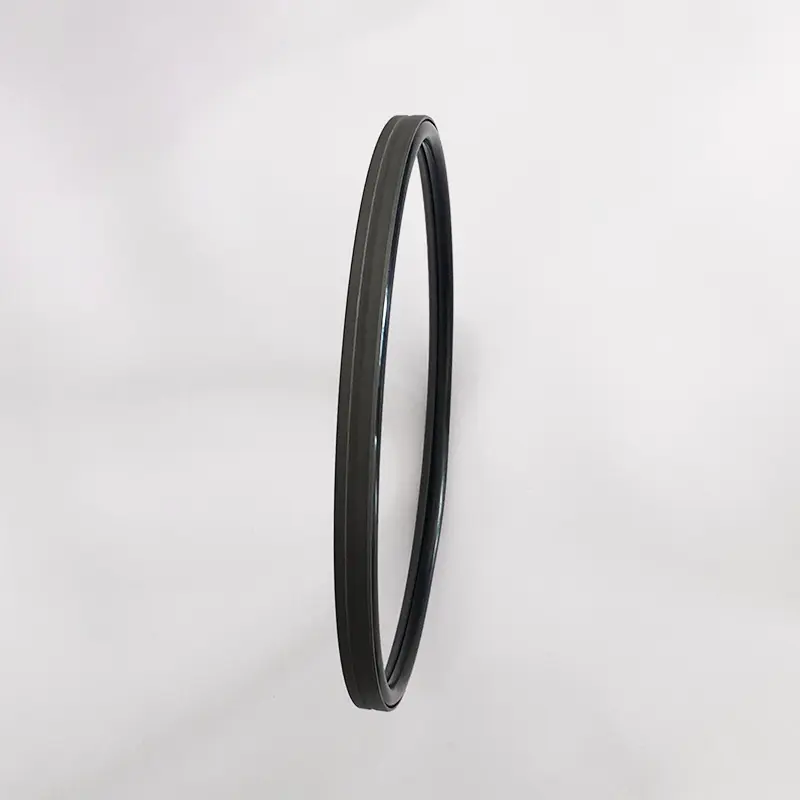

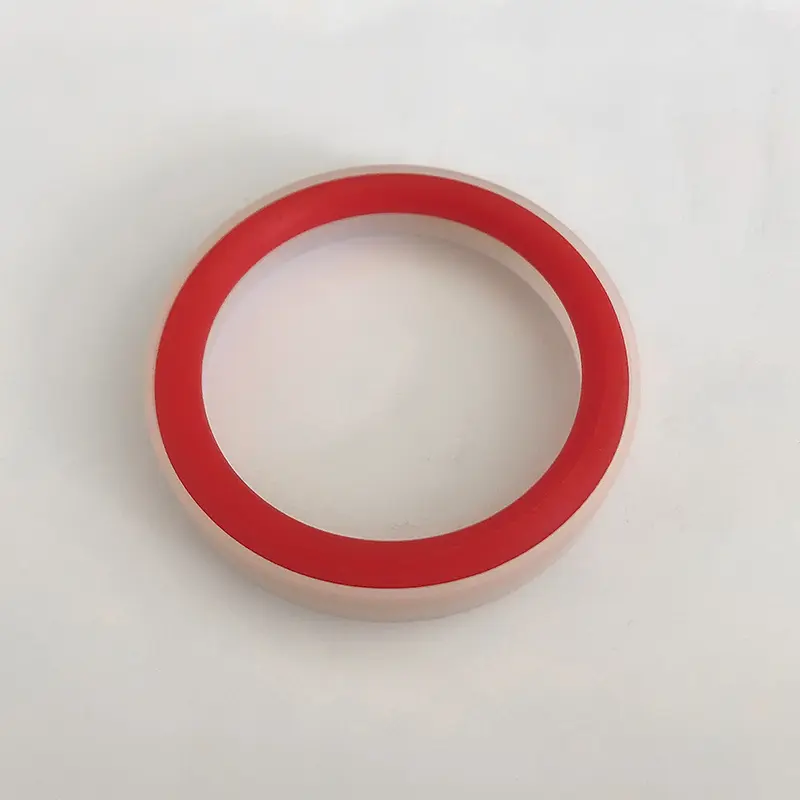

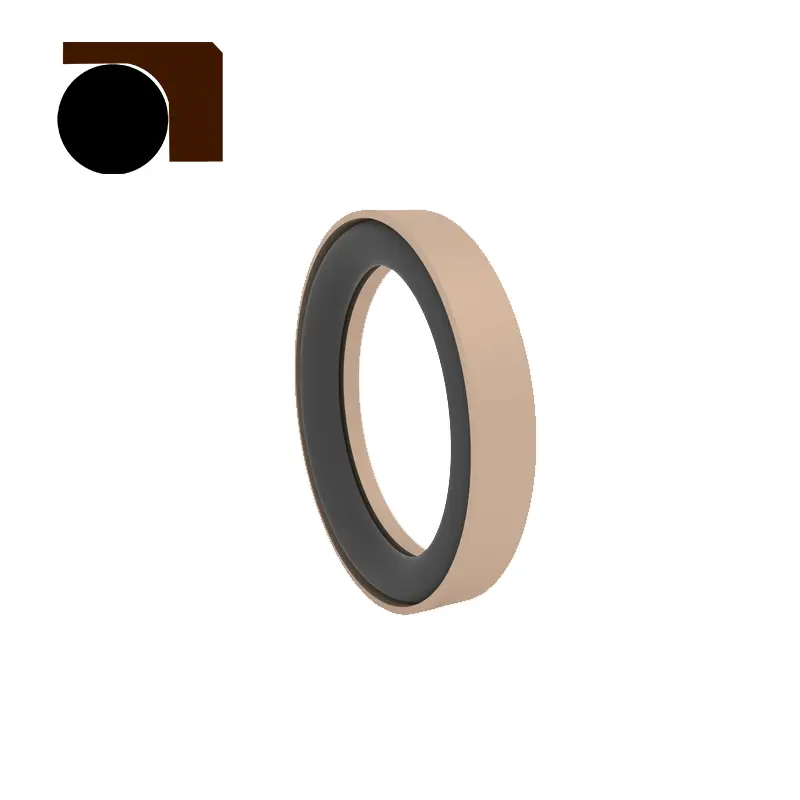

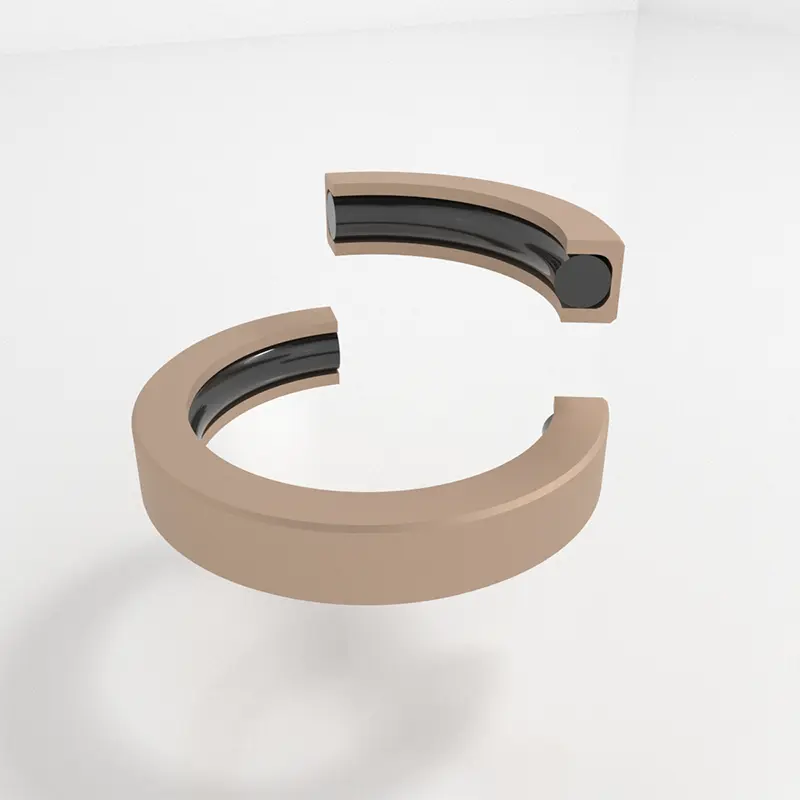

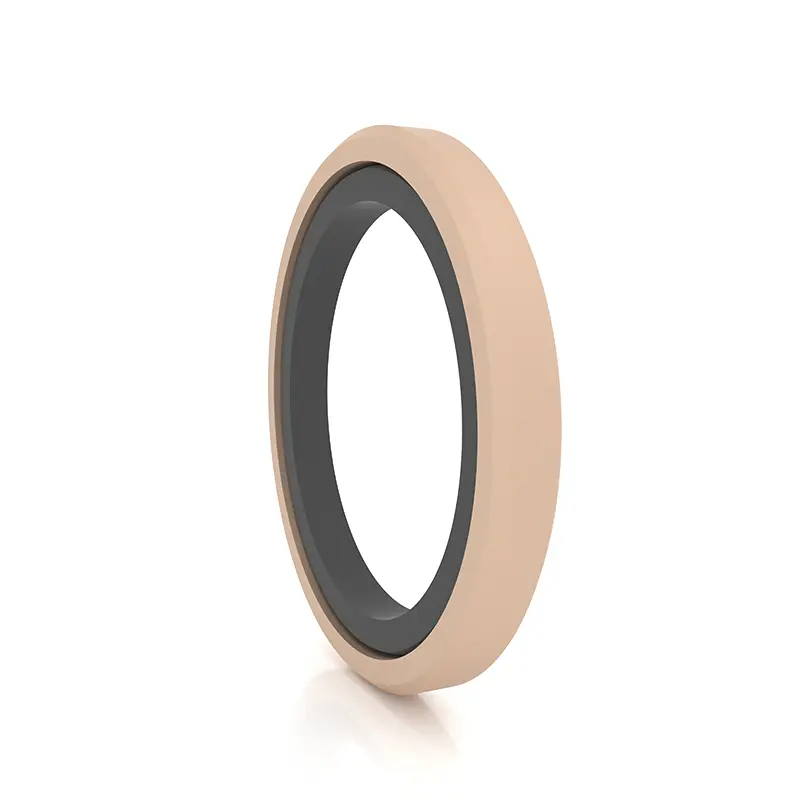

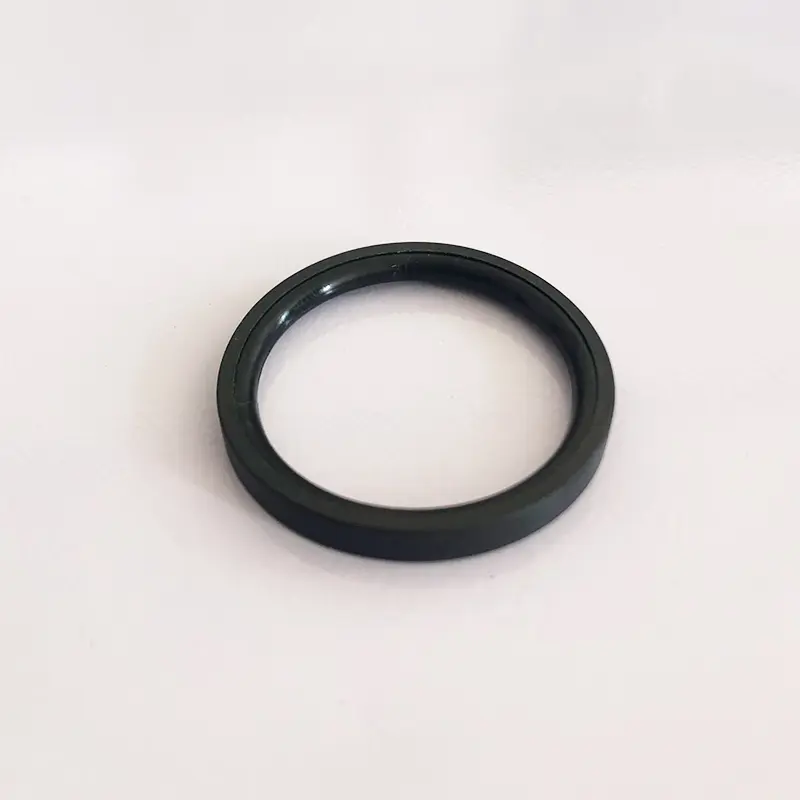

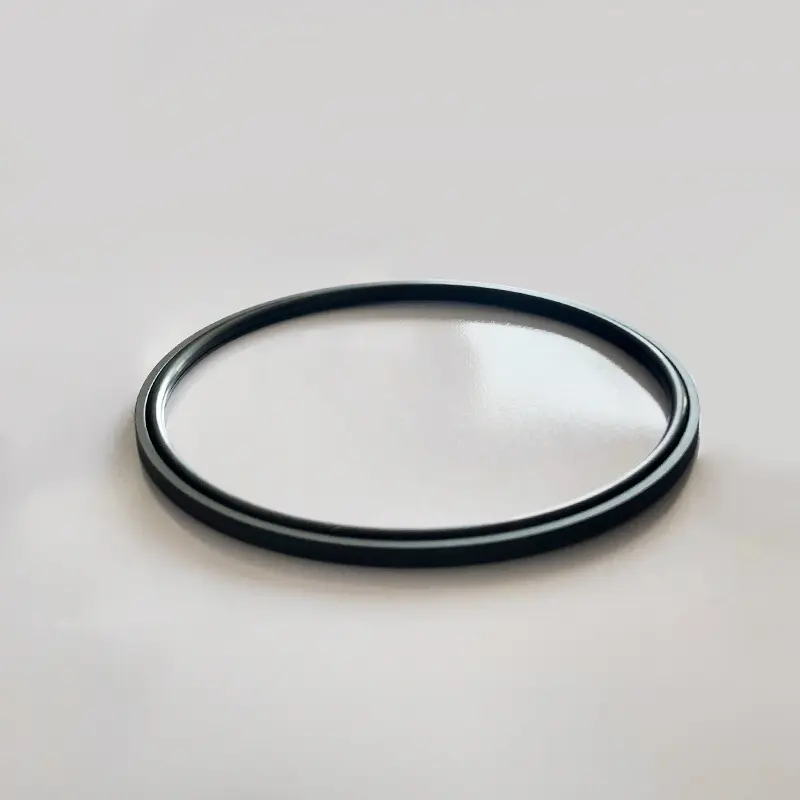

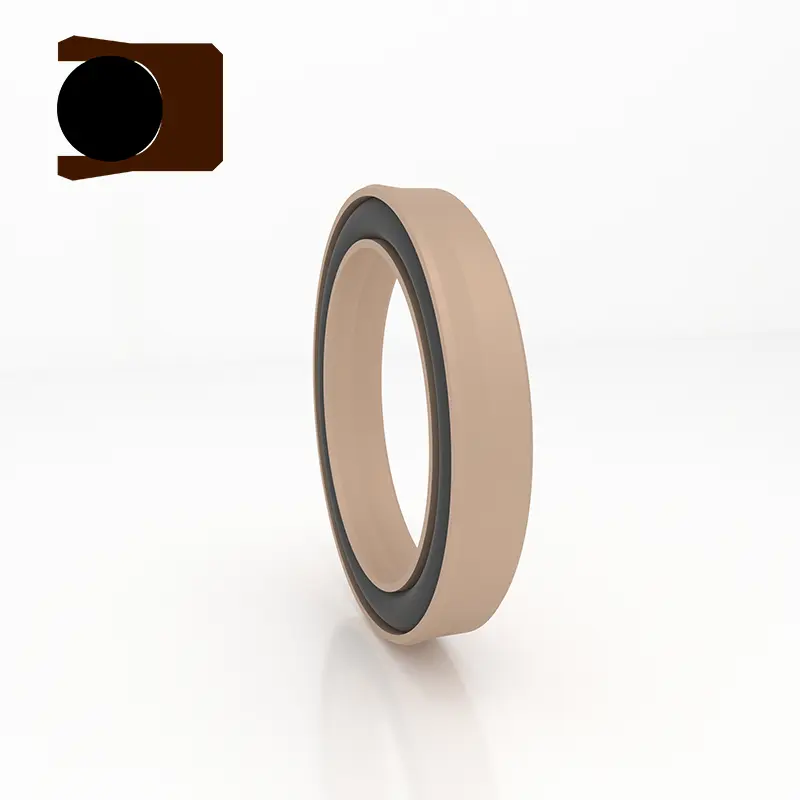

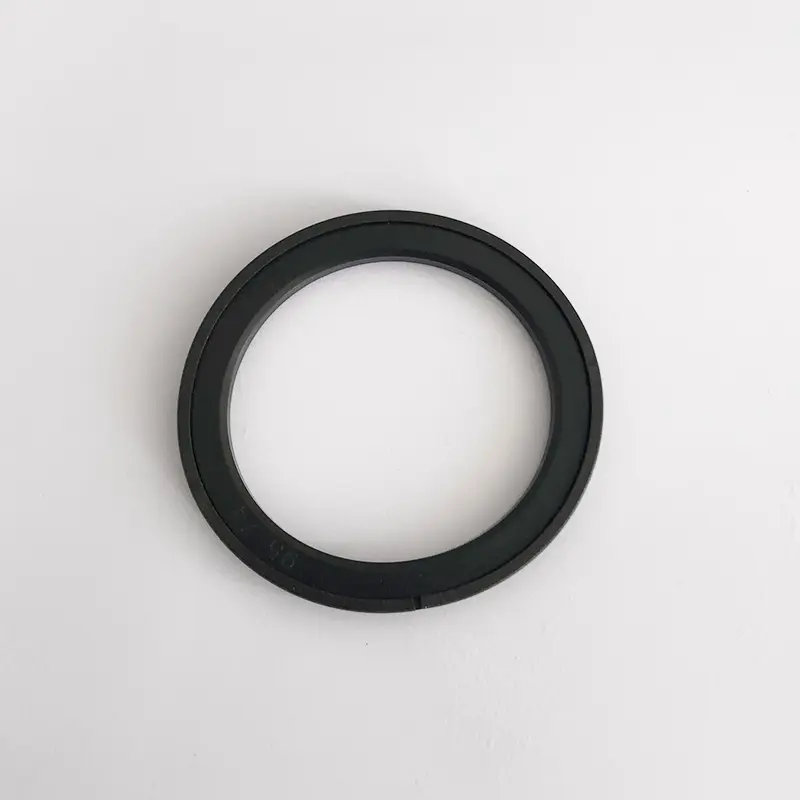

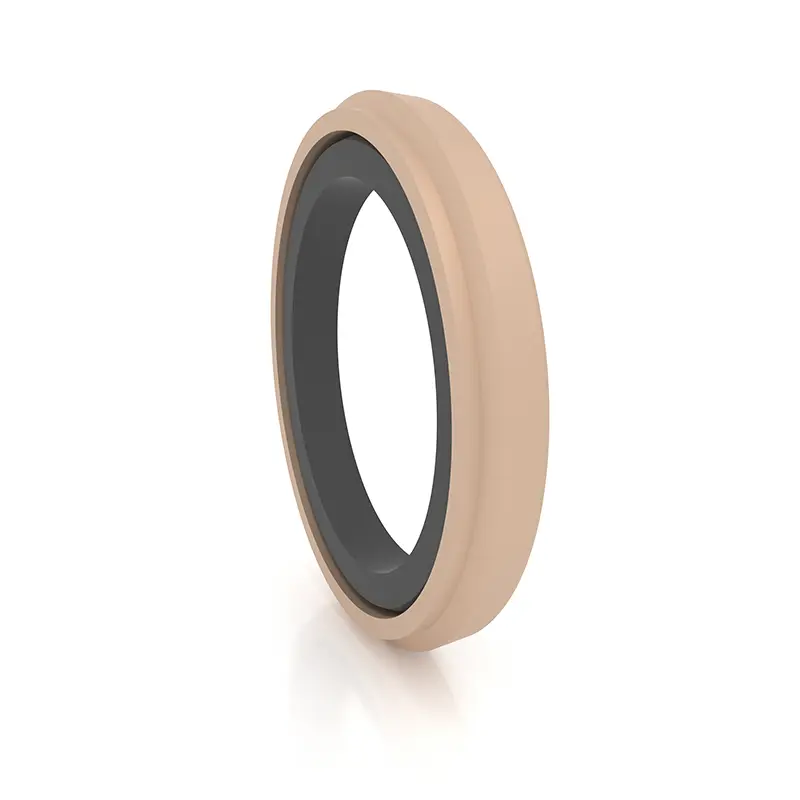

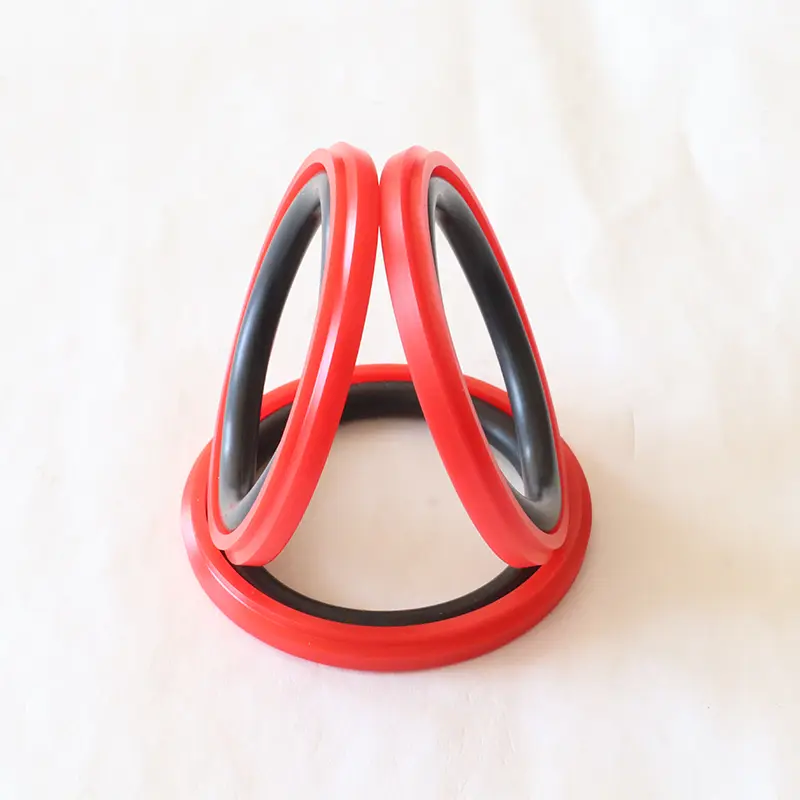

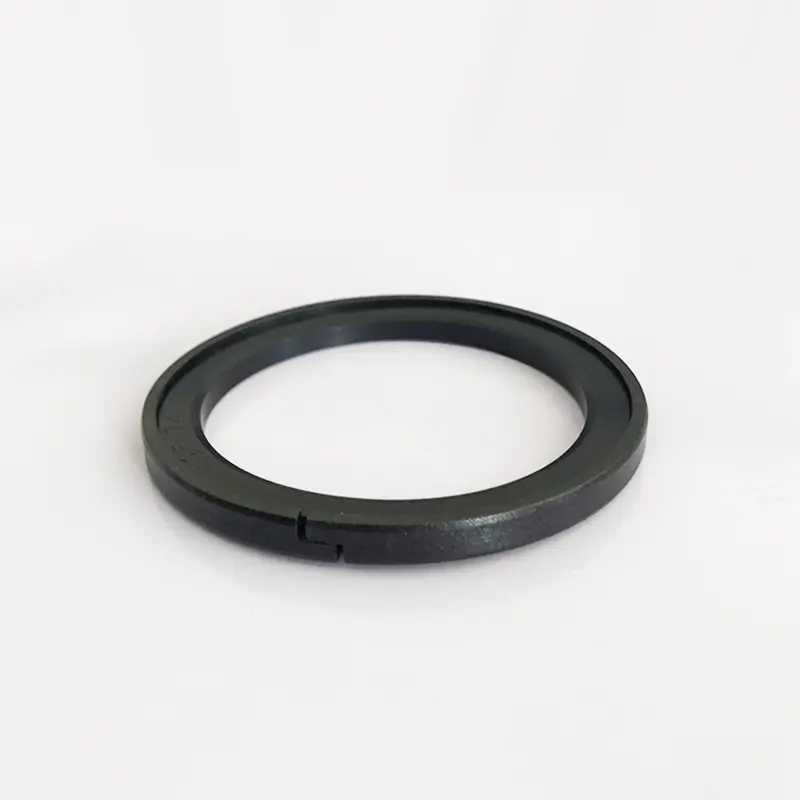

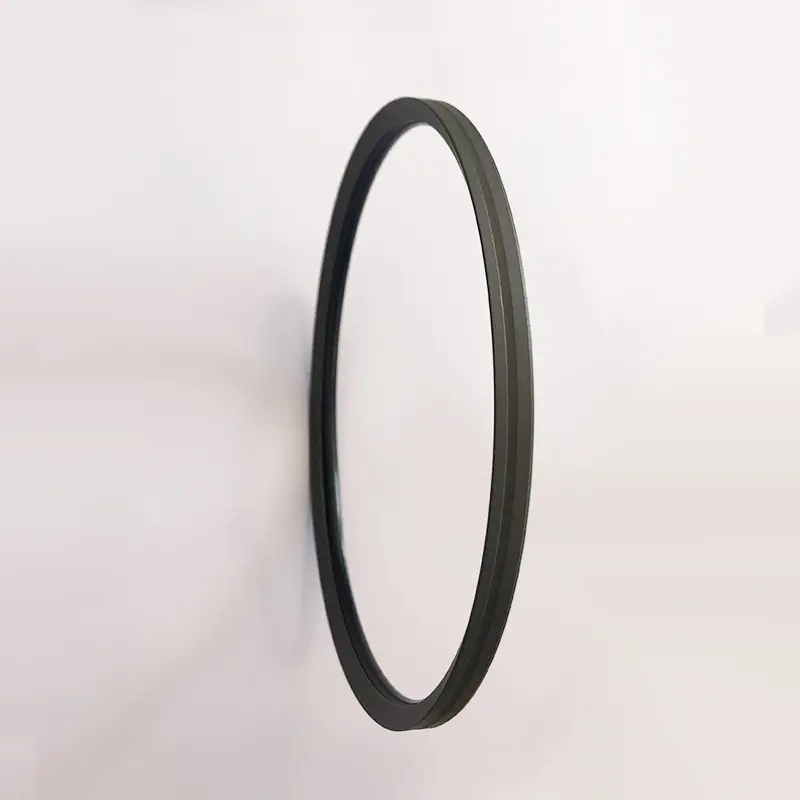

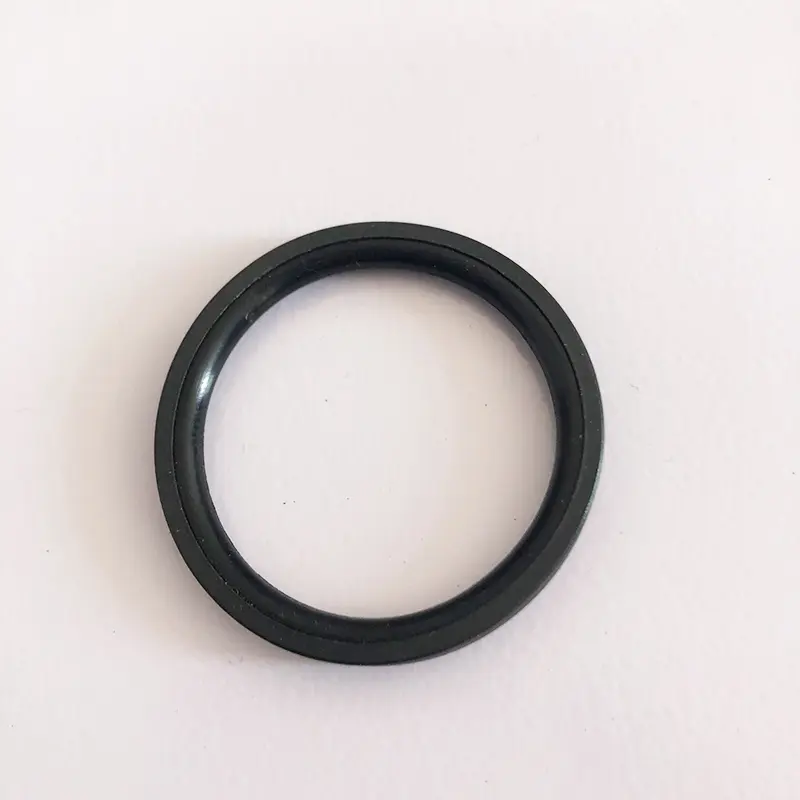

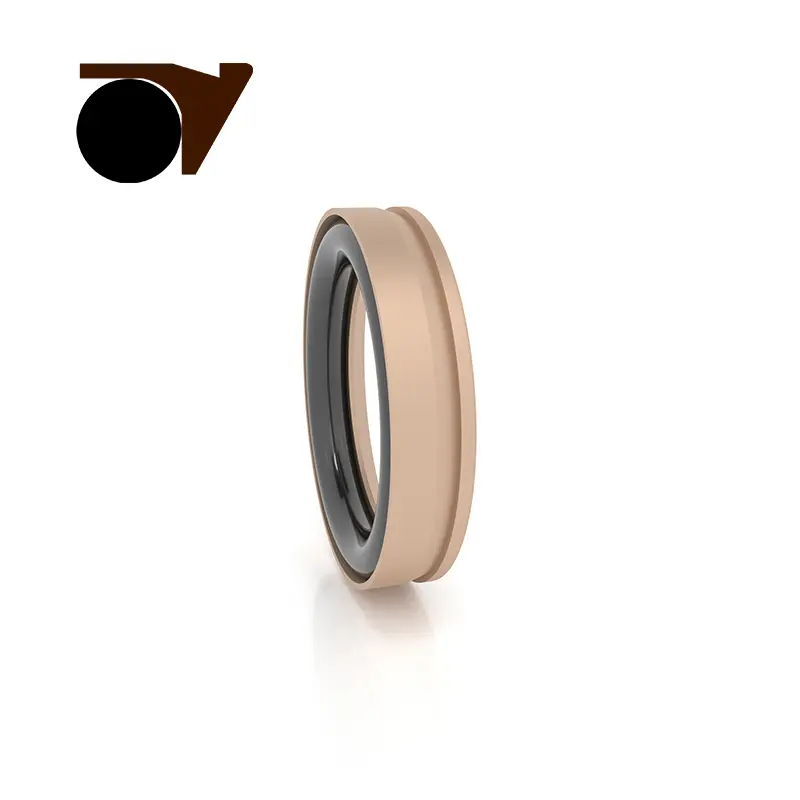

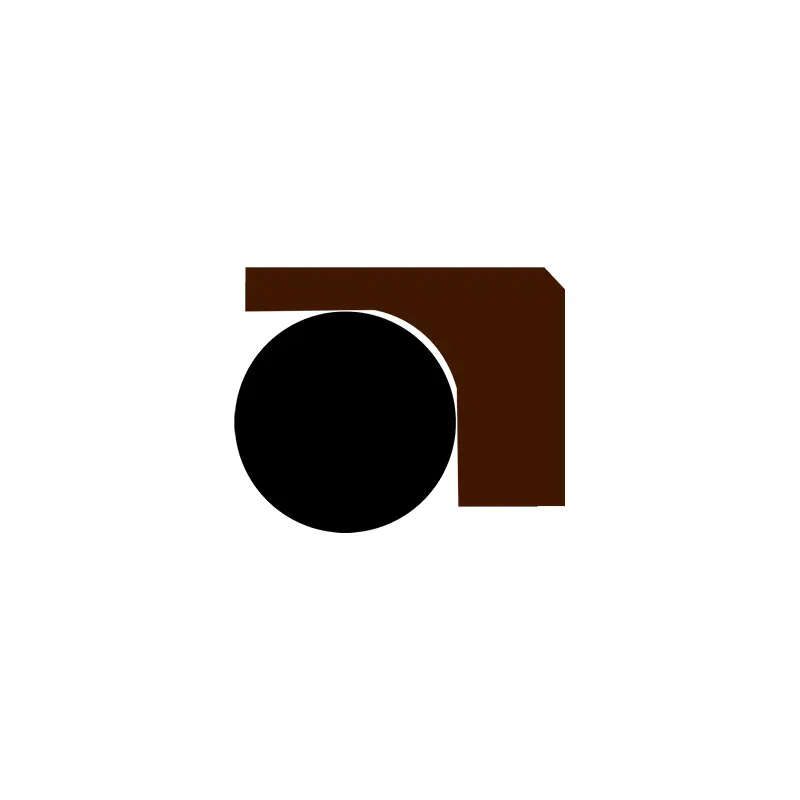

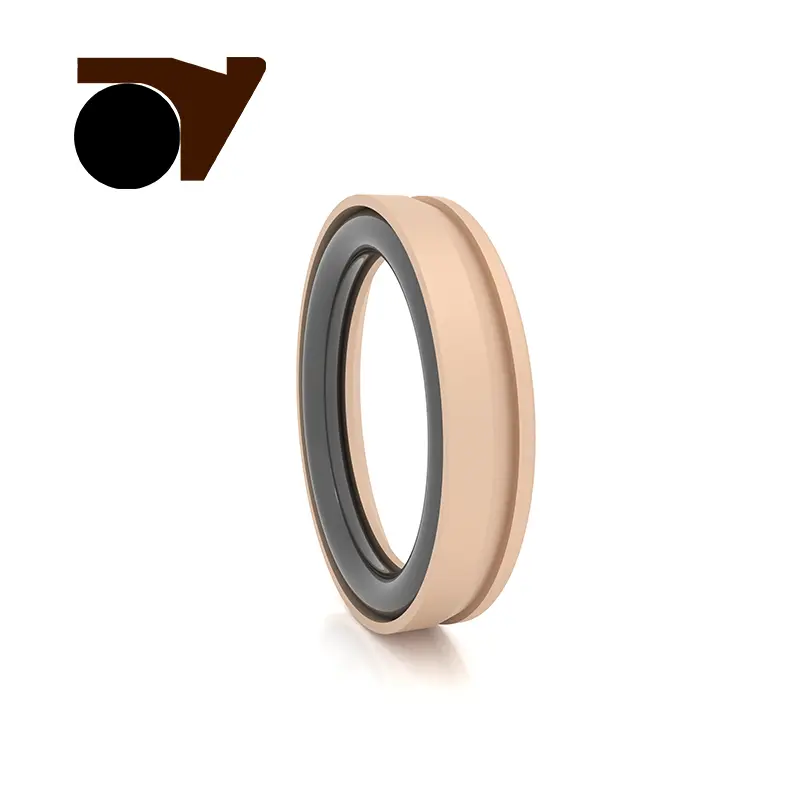

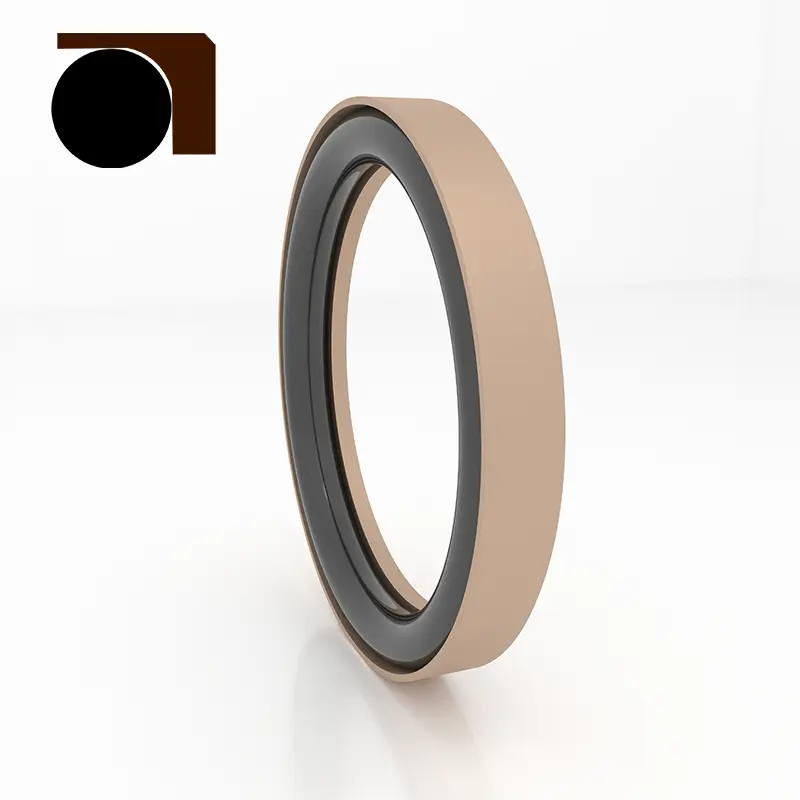

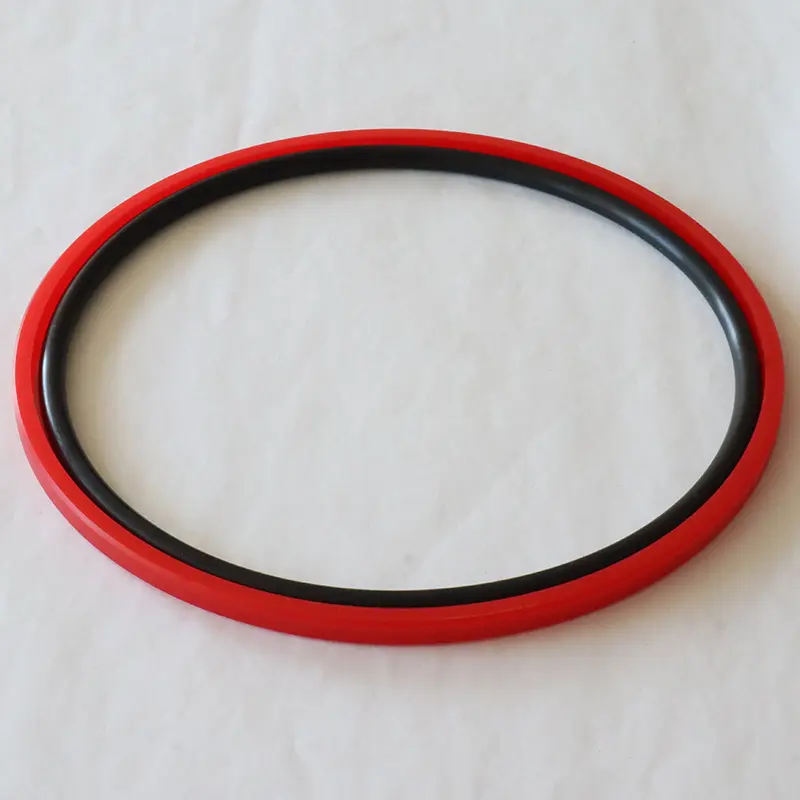

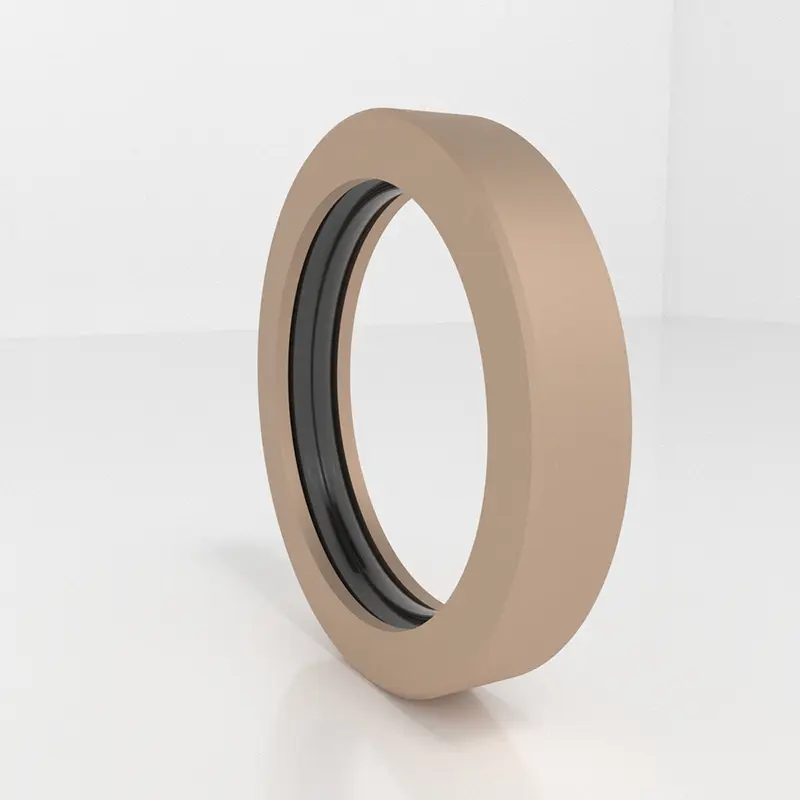

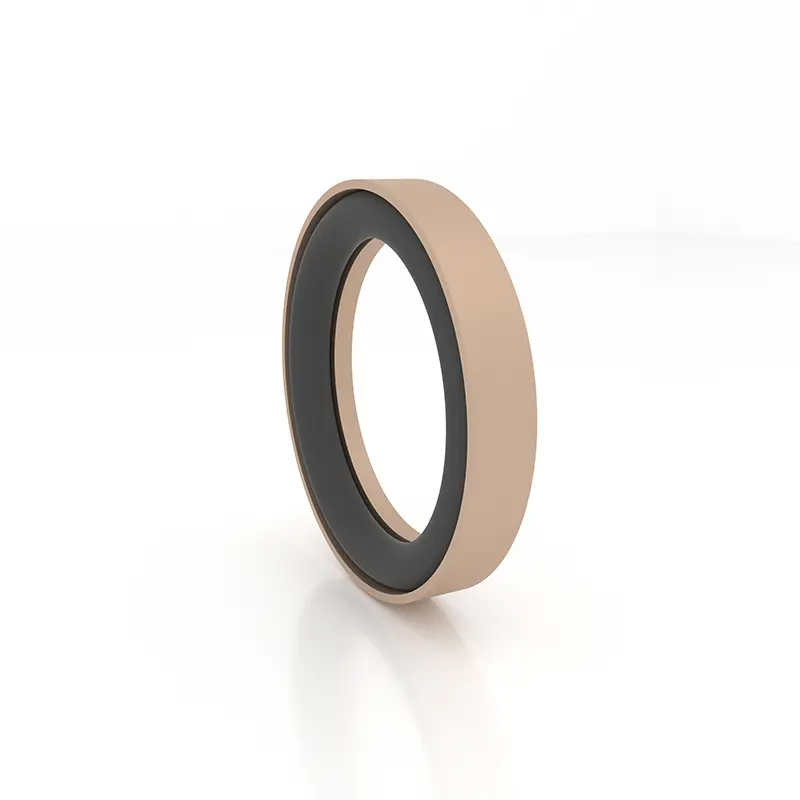

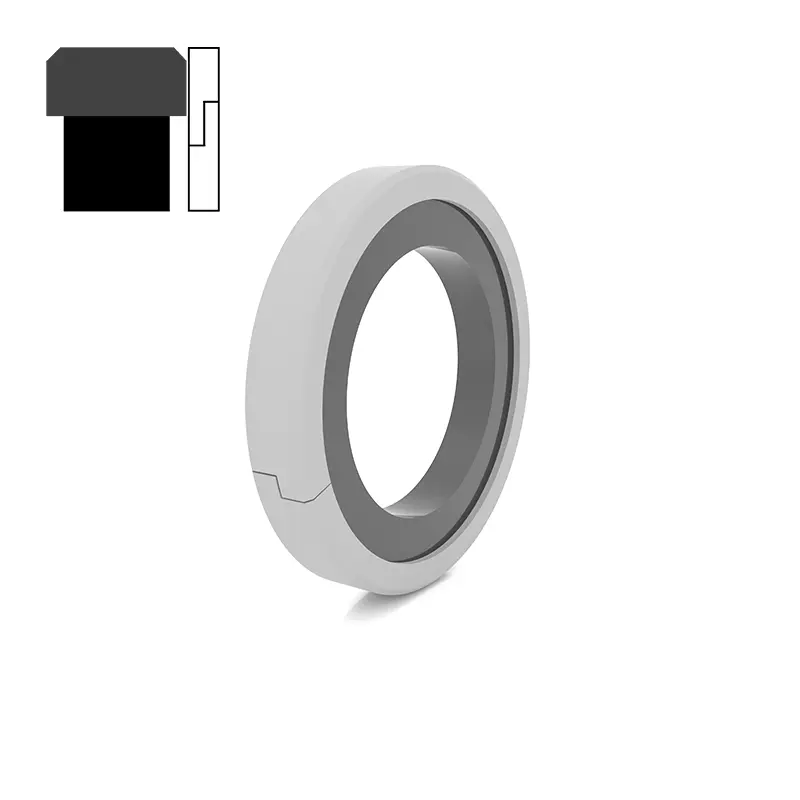

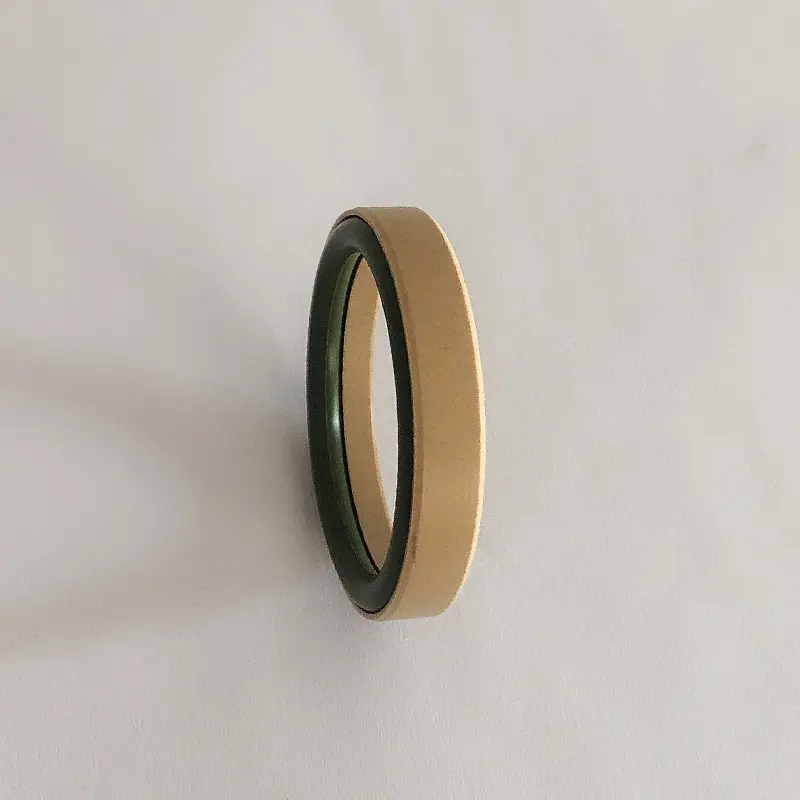

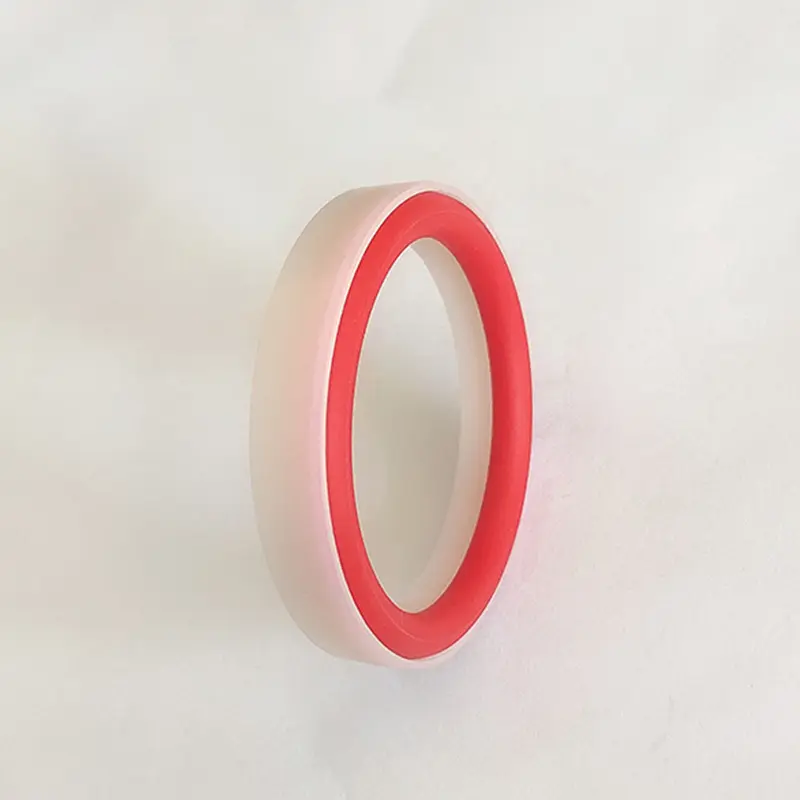

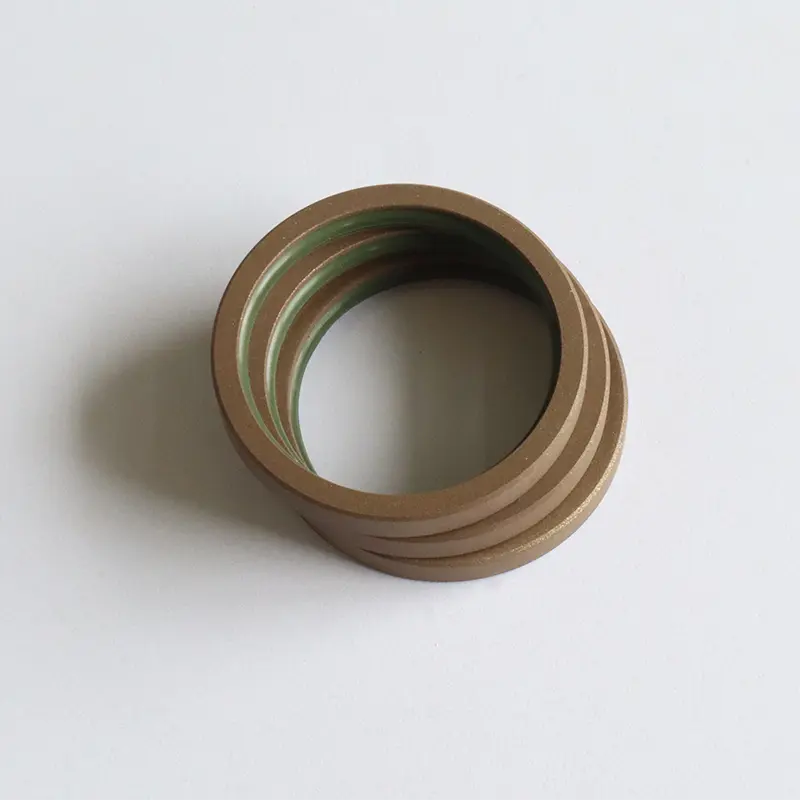

Уплотнения высокого давления для поршневых отверстий превосходны, состоящие из PTFE или специального композитного материала специального уплотнительного кольца и резиновых кольца с высокой эластичной оформой. Согласно соответствующим уплотнительным кольцам, они разделены на серию RC58-RC64 (адаптированы к GB1235), которые специально используются для гидравлического возвратного движения одностороннего уплотнения.
Материал PTFE обладает сильной химической стабильностью, кислотой и щелочной коррозионной устойчивостью и адаптируется к сложной химической среде. Запечатывающее кольцо и резиновое кольцо работают вместе, чтобы добиться превосходного эффекта герметизации.
В морской технике уплотнения высокого давления для поршневых отверстий могут обеспечить ключевую защиту гидравлической системы глубоководных детекторов. Глубокое давление воды высокое, а морская вода очень коррозийна. Преимущество материала является одной из предпосылок для продукта для обеспечения сопротивления высокого давления и коррозионного сопротивления.
В производстве тяжелых машин крупные гидравлические телескопические руки приносят большую пользу. Строительная площадка сложна, телескопические руки часто перемещаются, а давление варьируется. Материал PTFE устойчив к износу, в сочетании с тонкой конструкцией губ, компенсацией в режиме реального времени за износ, затяжкой герметизации и снижением риска отказа.
В области новых энергетических транспортных средств также критически важны уплотнения высокого давления для поршневых отверстий. В гидравлических компонентах EPS материал является стабильным и может точно запечатать на поверхности эрозии гидравлического масла и изменения температуры; В тормозной системе для удара высокого давления и коррозии тормозной жидкости специальная структура и оптимизированное герметизирующее кольцо толщины строго предотвращают утечку и обеспечивают безопасность.
Уплотнения высокого давления для поршневых отверстий, которые мы производим, имеют несколько моделей с тонкой конструкцией губ с хорошей компенсацией и отличной герметикой. Они хорошо оптимизированы для давления воды и среда с низким содержанием сумасшедших. Специальная структура устойчива к высокому давлению и имеет отличное качество материала. Это лучший выбор для открытия эффективного уплотнения.
Особенности продукта:
1. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего;
2. Долгий срок службы может использоваться для без масляных смазочных уплотнений;
3. Может использоваться для герметизации высокого давления, сверхвысокого давления, воды и других средних среда вязкости;
4. Может использоваться для герметизации воды и других средств с низкой вязкостью
Выбор материала

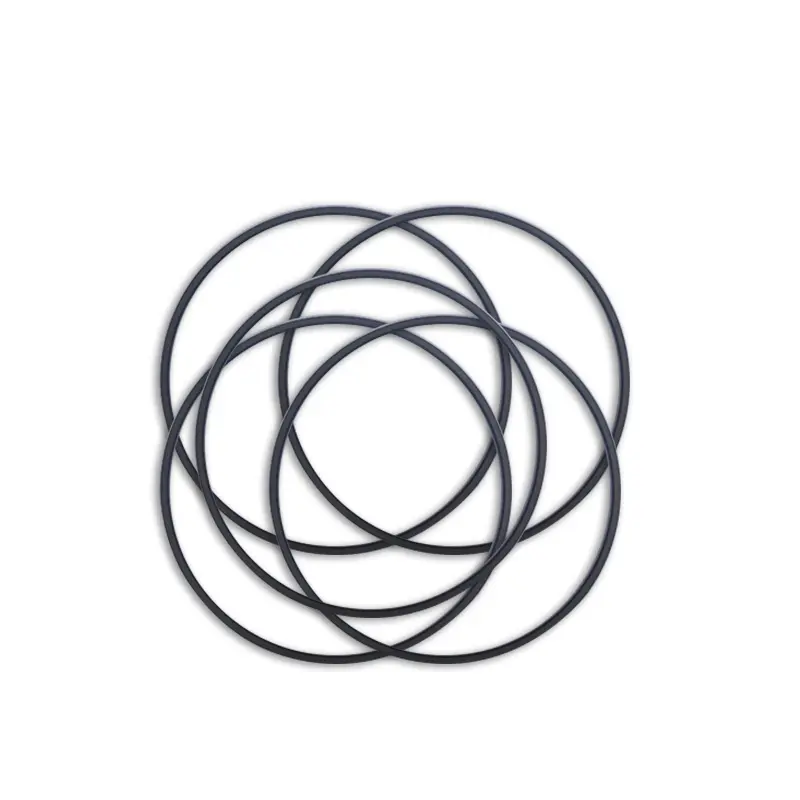

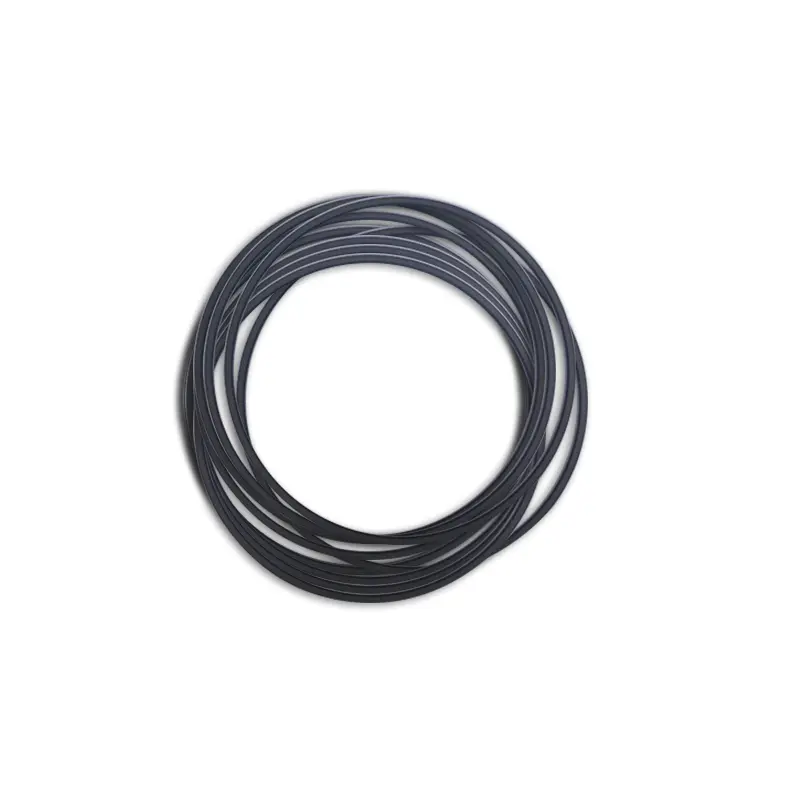

1. Материалы для уплотнительных колец: R01 Нитрильный резин (NBR), R02 Fluororubber (FKM) и т. Д.
2. Материалы для герметизационного кольца: стандартный материал PTFE3, другие дополнительные материалы PTFE1, PTFE2, PTFE4, композитные термопластичные материалы.

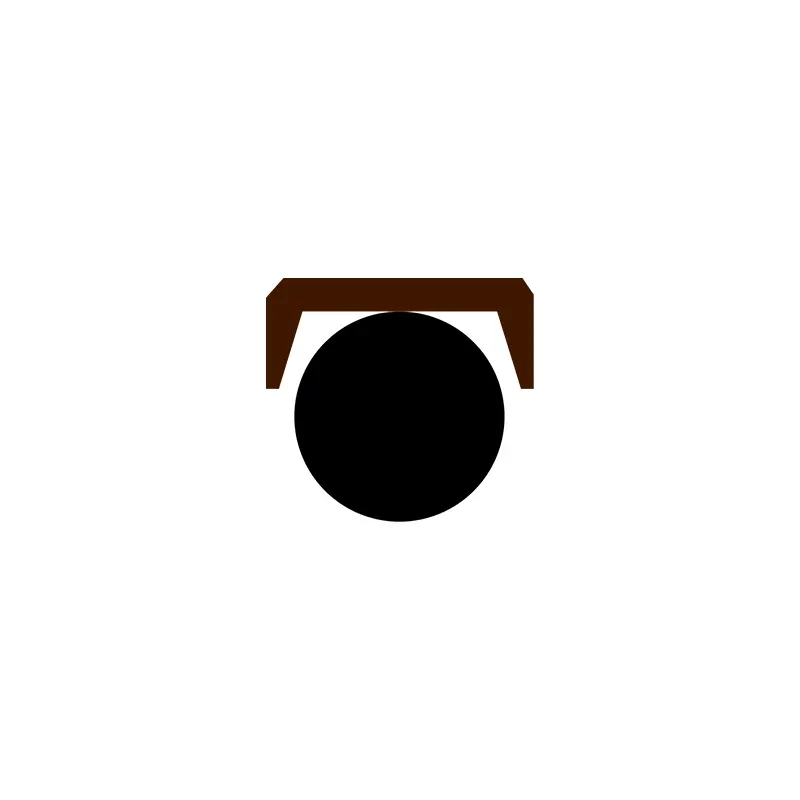

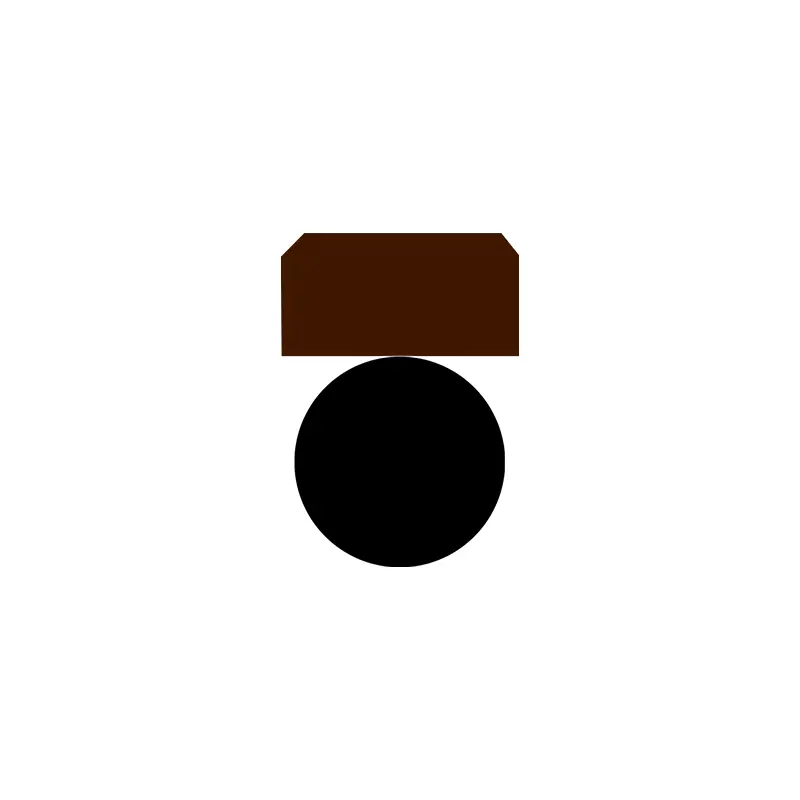

Применимые условия труда уплотнений высокого давления для поршневых отверстий (предельные значения не должны появляться одновременно) | |||||

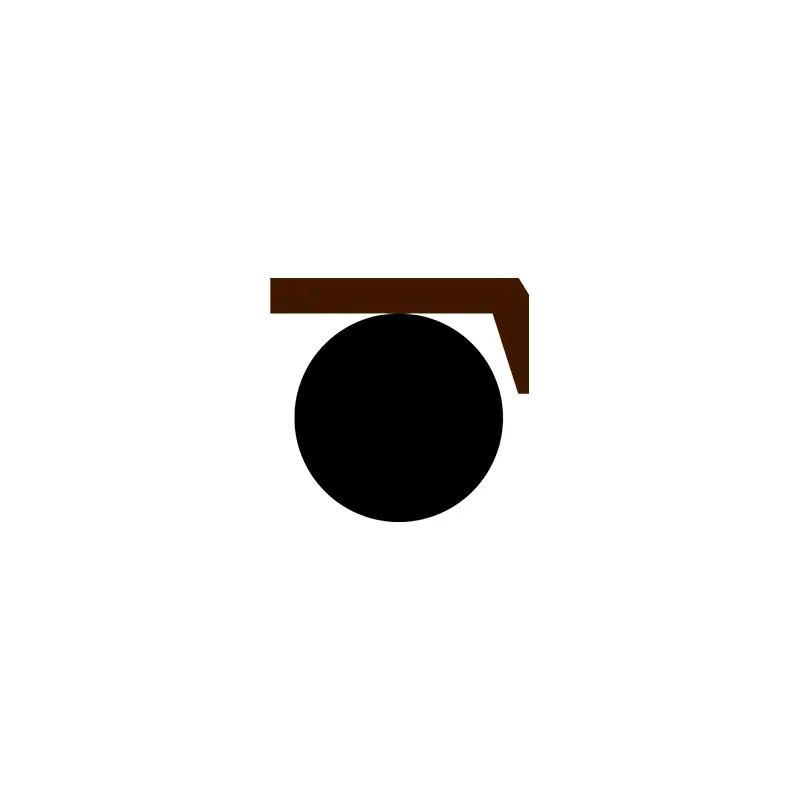

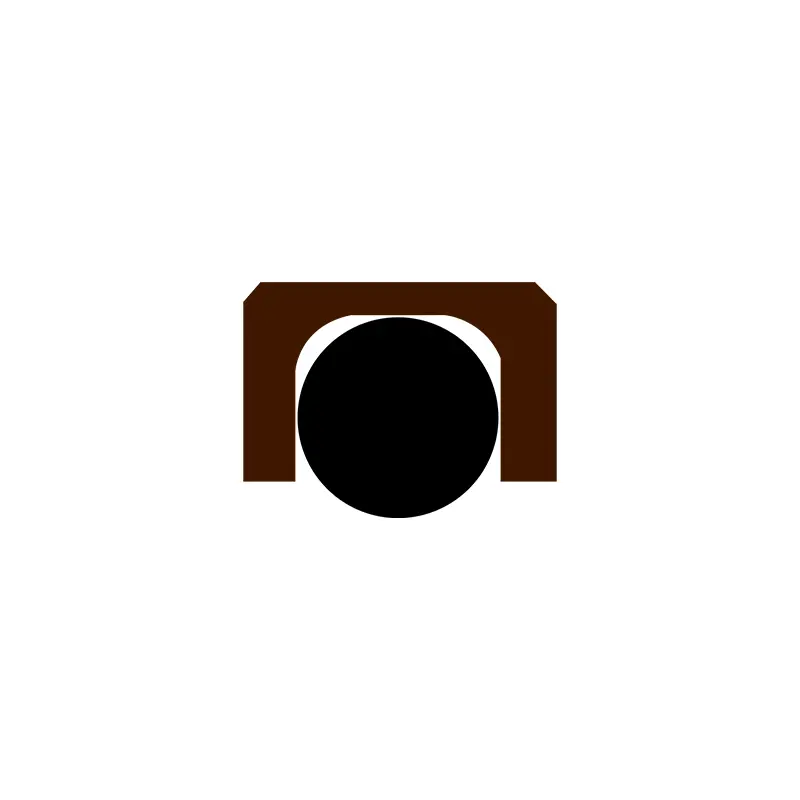

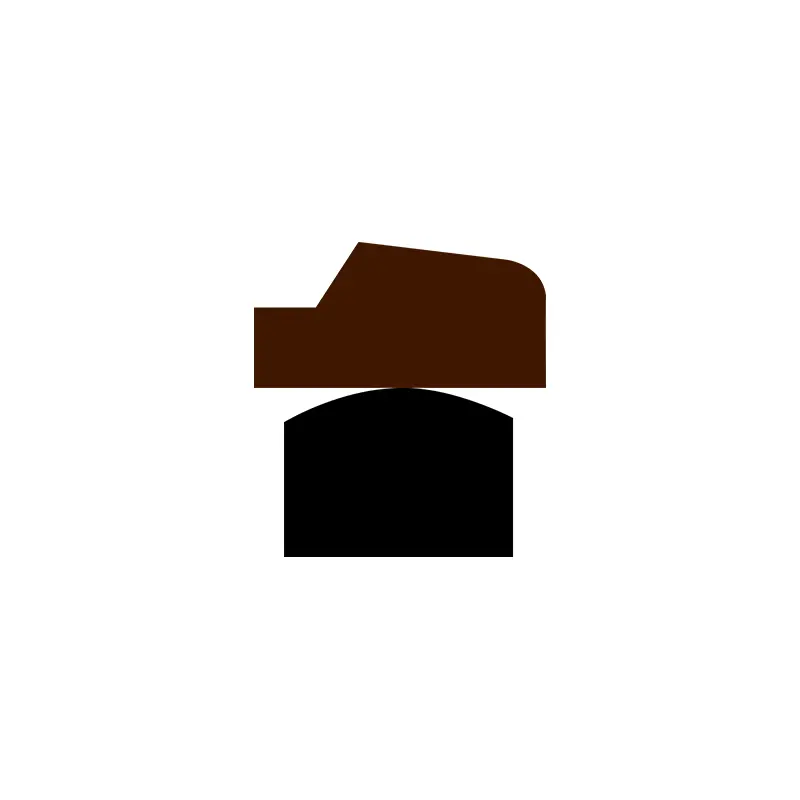

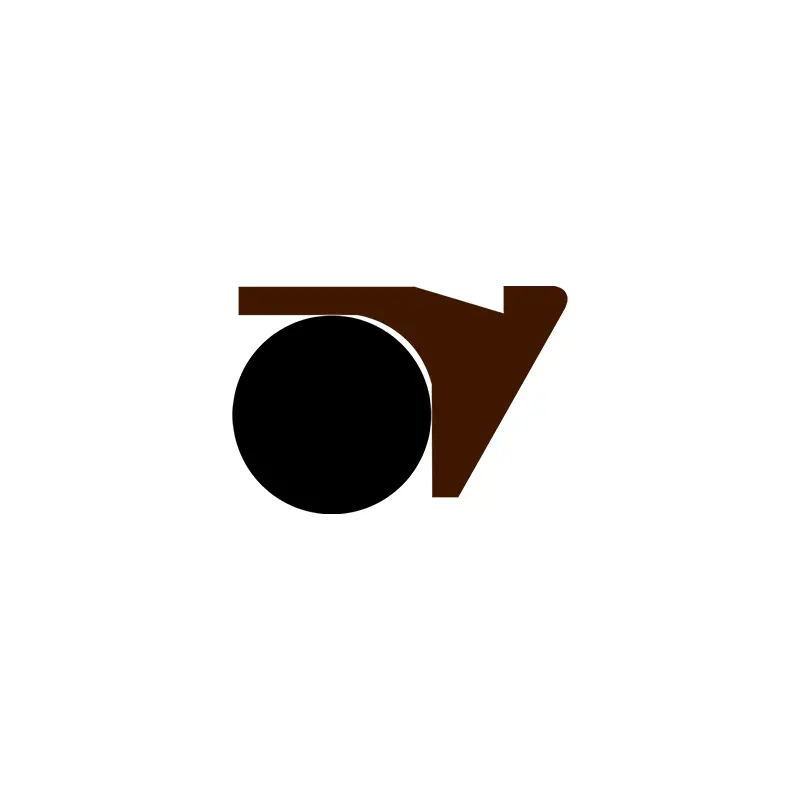

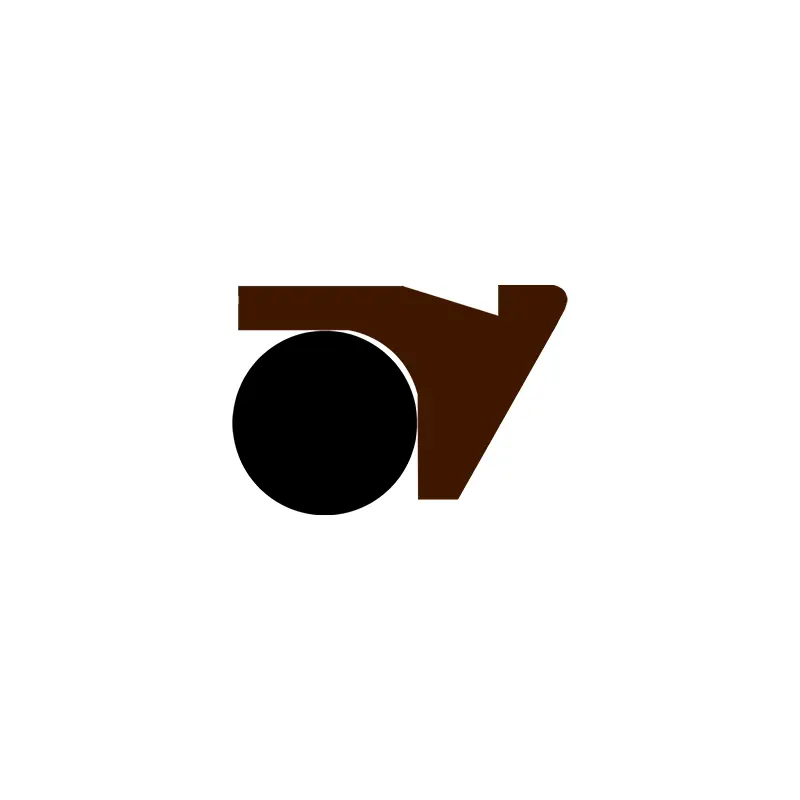

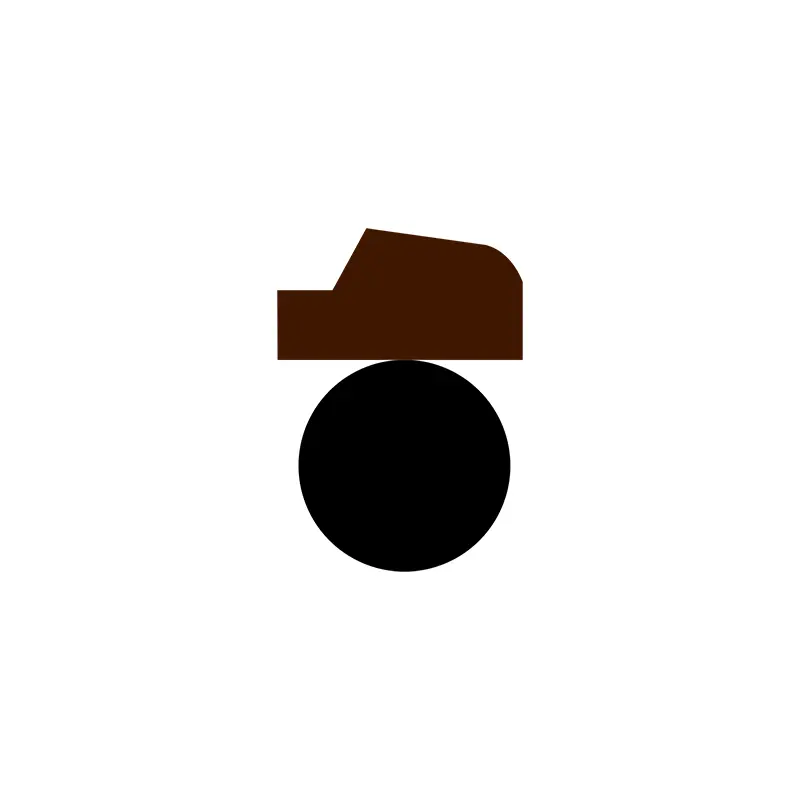

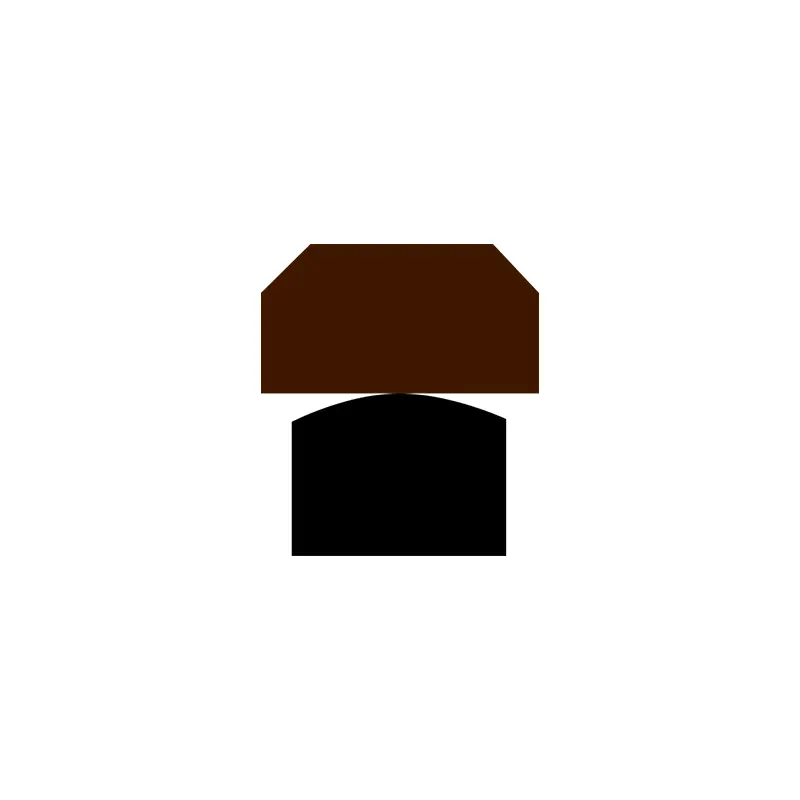

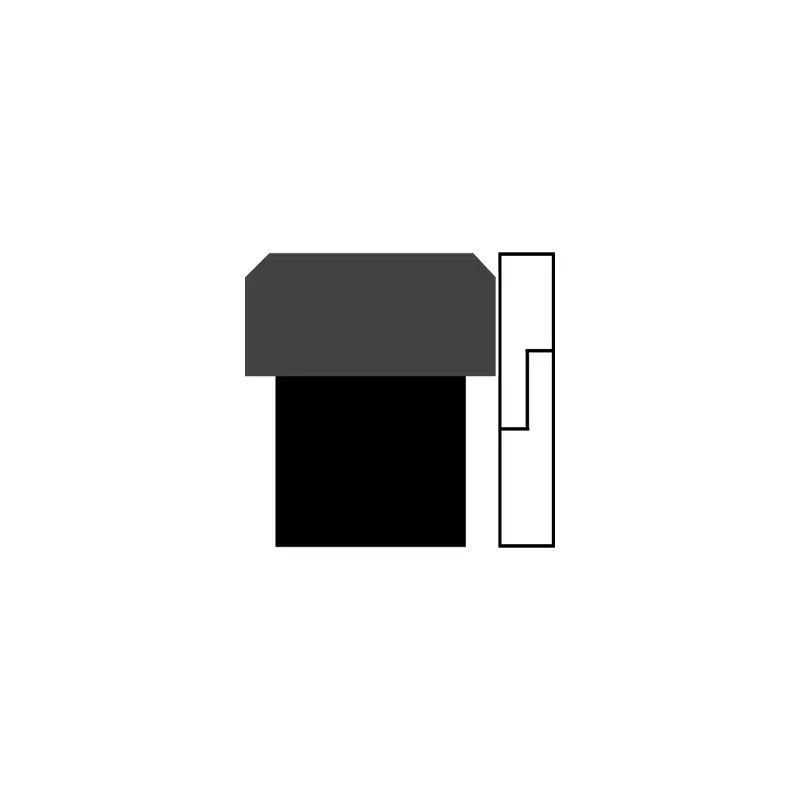

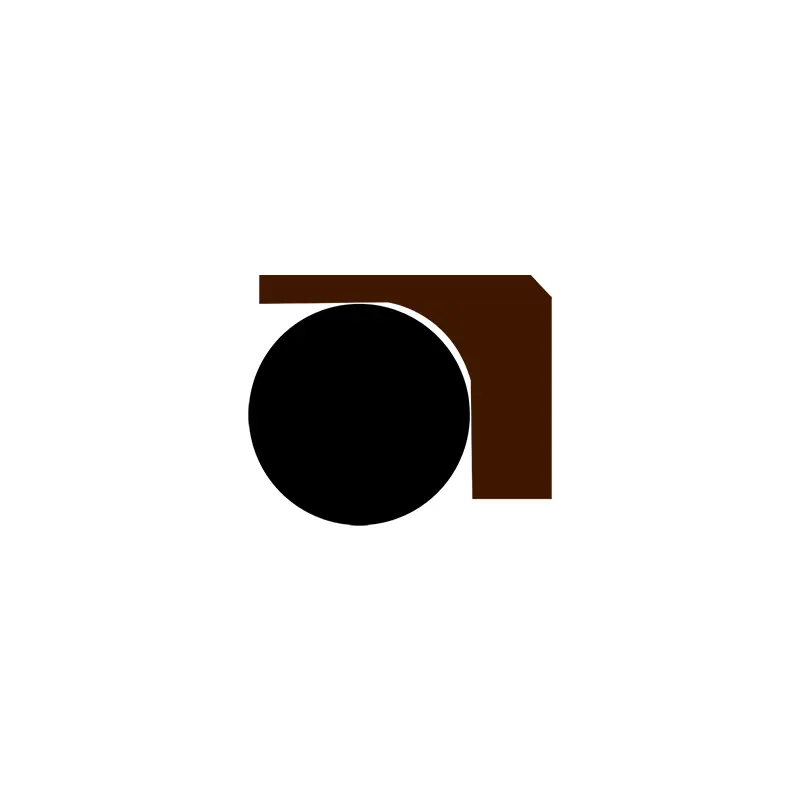

Профиль | Модель | Давление (MPA) |
Температура (℃) | Скорость (м/с) | СМИ |
![]() |
RC51/RC52 | ≤70 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Минеральное гидравлическое нефть, огнестойкая жидкость (HFA/HFB), газ и т. Д. |
-20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
RC53/RC54 | ≤100 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Минеральное гидравлическое нефть, огнестойкая жидкость (HFA/HFB), газ и т. Д. |
-20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
RC55 | ≤200 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
-20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
RC56/RC57 | ≤100 | 35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Минеральное гидравлическое нефть, огнестойкая жидкость (HFA/HFB), газ и т. Д. |
-20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
RC58/RC59 | ≤200 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
-20 ~+200 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
RC60 | ≤260 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
-20 ~+200 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
RC61 | ≤60 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
-20 ~+200 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
RC61-B | ≤60 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
-20 ~+200 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
RC62 | ≤60 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
-20 ~+200 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
RC63/SPGC | ≤20 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Минеральное гидравлическое нефть, огнестойкая жидкость (HFA/HFB), газ и т. Д. |
-20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
RC64 | ≤20 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Минеральное гидравлическое нефть, огнестойкая жидкость (HFA/HFB), газ и т. Д. |
-20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
![]() |
ХОРОШО | ≤50 | -35 ~+110 (соответствующий уплотнительный кольцо NBR) | ≤1 | Минеральное гидравлическое масло, жидкость с огнезащитной защитой (HFA/HFB) и т. Д. |
Пример заказа:
Модель заказа RC51-80x70x7.6-PTFE3-R01
Диаметр модели цилиндра x диаметр канавки x Ширина канавки PTFE3-модифицированный код материала PTF
Модель заказа RC53-80x69.6x9,8-PTFE3 -R01
Диаметр модели цилиндра X Диаметр канавки x Ширина канавки PTFE3-модифицированный код материала PTF
Модель заказа RC55-80x69.4x10.6-PTFE3-R01
Диаметр модели цилиндра X Диаметр канавки x Ширина канавки PTFE3-модифицированный код материала PTF
Модель заказа RC56-80x70x9.2-PTFE3 -R01
Диаметр модели цилиндра X Диаметр канавки x Ширина канавки PTFE3-модифицированный код материала PTF
Модель заказа OK-80x59x8 Цилиндр Диаметр x Диаметр канавки x Ширина
Спецификации

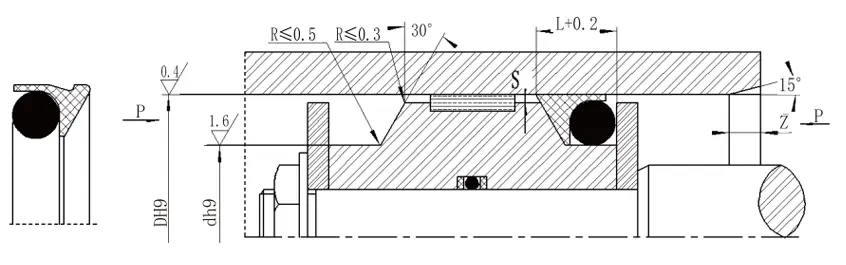

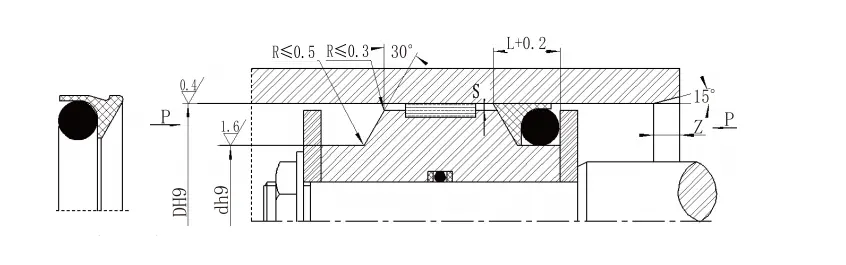

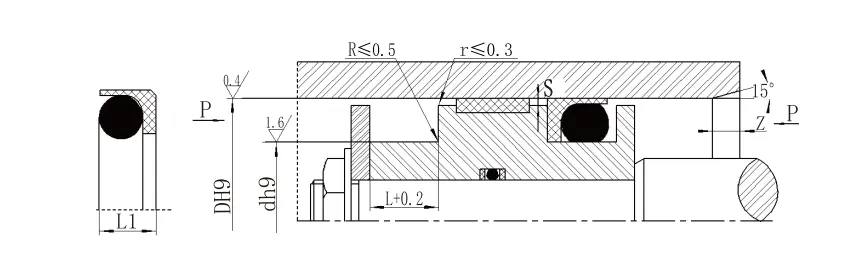

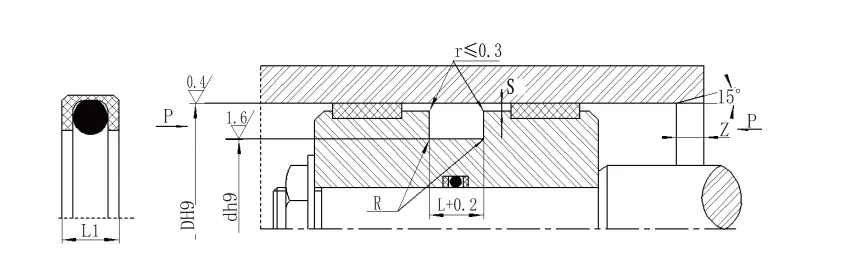

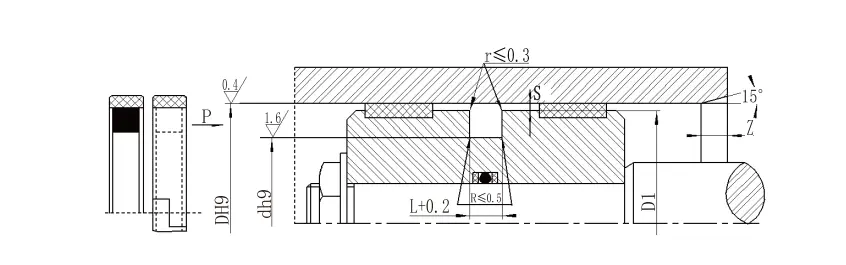

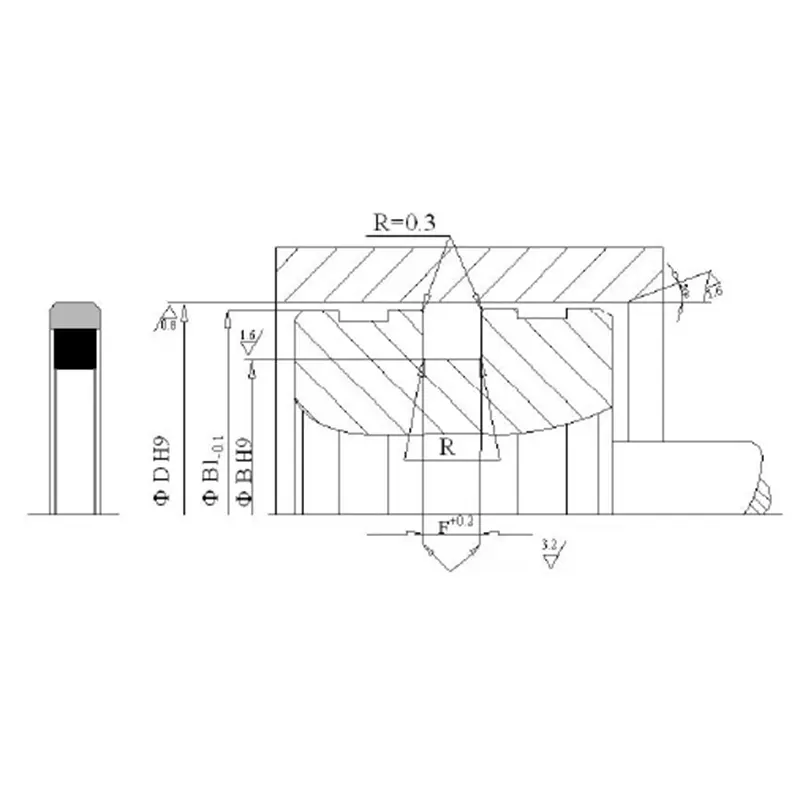

Таблица параметров спецификации RC51 (доступны любые спецификации в диапазоне параметров)Стандартный тип DH9 RC51 |
Легкая нагрузка DH9 RC51-Q |
Тяжелая нагрузка DH9 RC51-Z |
Диаметр канавки D H9 |
Ширина канавки L+0.2 |
Высота печать L1 | Радиальный клиренс смаксимум | Чат Zмин |
Диаметр провода уплотнительного кольца d0 |
|
<20mpa | <40mpa | ||||||||
8 ~ 12 | 12,9 ~ 23,9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
12,9 ~ 23,9 | 24 ~ 49,9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
24 ~ 49,9 | 50 ~ 121,9 | 12,9 ~ 23,9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
50 ~ 121,9 | 122 ~ 690,9 | 24 ~ 49,9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
122 ~ 690,9 | 691 ~ 999 | 50 ~ 121,9 | D-130 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
691 ~ 999 | 1000 ~ 1599 | 122 ~ 690,9 | D-155 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
Примечание: 1. Установить в закрытых канавках> 30 мм, используя серию легкой нагрузки. | |||||||||
2. Пожалуйста, проконсультируйтесь с нашей компанией для установки закрытой канавки. | |||||||||
3. Для давления> 40 МПа, площадь корня уплотнения использует допуск H8/F8. |
Спецификации RC52 (соответствующий уплотнительный кольцо GB1235) (любые спецификации в диапазоне параметров доступны) | ||||||
Диапазон диафрагмы D H9 |
Диаметр канавки D H9 |
Ширина канавки L+0.2 |
Высота печать L1 |
Радиальный клиренс Sмаксимум |
Чат Zмин |
Диаметр провода уплотнительного кольца d0 |
12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
170 ~ 1500 | D-155 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
Пример заказа RC52—80x69.2x8.2-PTFE3-R01 | ||||||
Диаметр модели цилиндра X Диаметр канавки x Ширина канавки PTFE3- Модифицированный код материала PTF |
Спецификации RC53 (доступны любые спецификации в диапазоне параметров) | ||||||
Диапазон диафрагмы D H9 |
Диаметр канавки D H9 |
Ширина канавки L+0.2 |
Радиальный клиренс Sмаксимум | Чат Zмин |
Диаметр провода уплотнительного кольца dO |
|
<40mpa | <60 МПа | |||||
13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
122 ~ 1500 | D-136 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
Технические характеристики RC54 (соответствие уплотнительным кольцом GB1235) (доступны любые спецификации в диапазоне параметров) | ||||||
Диапазон диафрагмы D H9 | Диаметр канавки D H9 | Ширина канавки Л+0.2 | Радиальный клиренс Sмаксимум | Чат Z.мин | Диаметр провода уплотнительного кольца дюймовыйO | |
<40mpa | <60 МПа | |||||
12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
Примечание. Для давления> 60 МПа в области корня уплотнения используется допустимость H8/F8, а уплотнение с сверхвысоким уплотнением давления <0,05. |
Диапазон диафрагмы D H9 | Диаметр канавки D H9 | Ширина канавки Л+0.2 | Радиальный клиренс Sмаксимум | Чат Z.мин | Диаметр провода уплотнительного кольца дюймовыйO | |
<40mpa | <60 МПа | |||||
12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
Примечание. Для давления> 60 МПа в области корня уплотнения используется допустимость H8/F8, а уплотнение с сверхвысоким уплотнением давления <0,05. |
Спецификации RC56 (доступны любые спецификации в диапазоне параметров) | ||||||||||
Стандартный тип DH9 RC56 |
Легкая нагрузка DH9 RC56-Q |
Тяжелая нагрузка DH9 RC56-z |
Диаметр канавки D H9 |
Ширина канавки L+0.2 |
Высота печать L1 | Округлые углы Rмаксимум |
Радиальный клиренс смаксимум | Чат Zмин |
Диаметр проволоки уплотнительного кольца dO | |
<20mpa | <40mpa | |||||||||
8 ~ 12,9 | 13 ~ 23,9 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
13 ~ 23,9 | 24 ~ 49,9 | 8 ~ 12,9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
24 ~ 49,9 | 50 ~ 121,9 | 13 ~ 23,9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
50 ~ 121,9 | 122 ~ 629 | 24 ~ 49,9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
122 ~ 629 | 630 ~ 999 | 50 ~ 121,9 | D-130 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
≥1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Примечание: 1. Для давления> 60 МПа в области корня уплотнения используется соответствующая допуска H8/F8, а уплотнение уплотнения давления <0,05. 2. Для диаметров цилиндров> 30 мм его можно установить в закрытых канавках. Пожалуйста, проконсультируйтесь с нашей компанией. |
Технические характеристики RC57 (соответствующее уплотнительное кольцо GB1235) (любые спецификации в диапазоне параметров доступны) | ||||||||
Диапазон диафрагмы D H9 | Диаметр канавки D H9 | Ширина канавки Л+0.2 | Высота печать L1 | Круглые углы Rмаксимум | Радиальный клиренс смаксимум | Чат Z.мин | Диаметр провода уплотнительного кольца дюймовыйO | |
<20mpa | <40mpa | |||||||
8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Пример заказа RC57—80x69.2x9,8-PTFE3-R01 | ||||||||
Диаметр модели цилиндра x Диаметр канавки x Ширина канавки PTFE3, код материала R01 |
