Уплотнения фланца высокого давления

Уплотнения фланца высокого давления - это надежные растворы, которые могут вам предоставить уплотнения Ruichen. Будучи производителем, специализирующимся на производстве и разработке уплотнений, наши продукты могут использоваться для уплотнений давления воды, с длительным сроком службы, хорошим уплотнением, высоким давлением и даже сверхвысоким сопротивлением давлению, компактной структуре и небольшим пространственным занятием и другими общими преимуществами. Модели подразделения продукта разнообразны, добро пожаловать, чтобы связаться с нами, чтобы получить решение, которое вам подходит.

Отправить запрос

Описание продукта

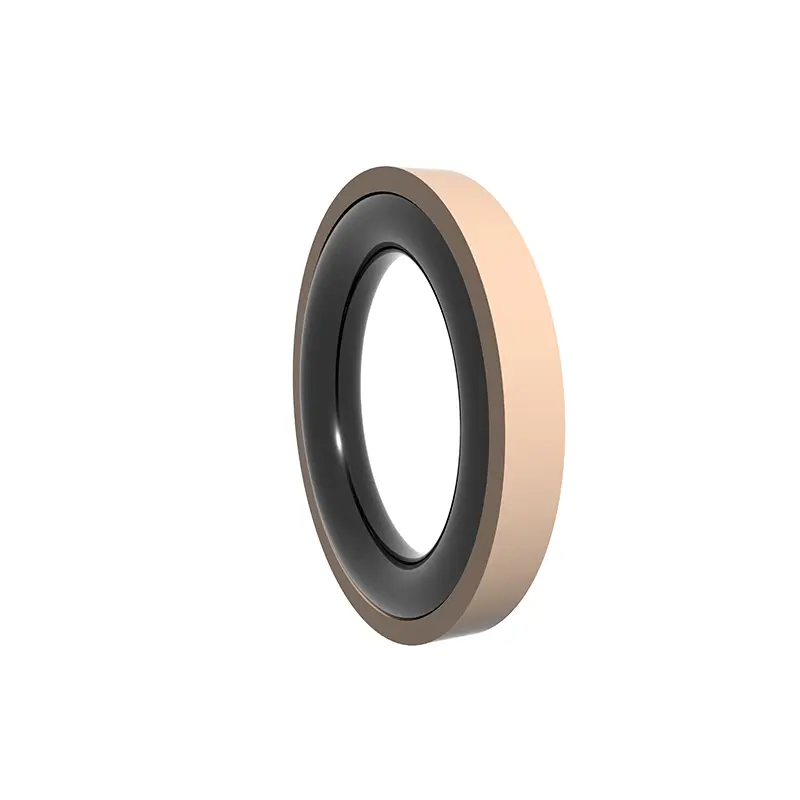

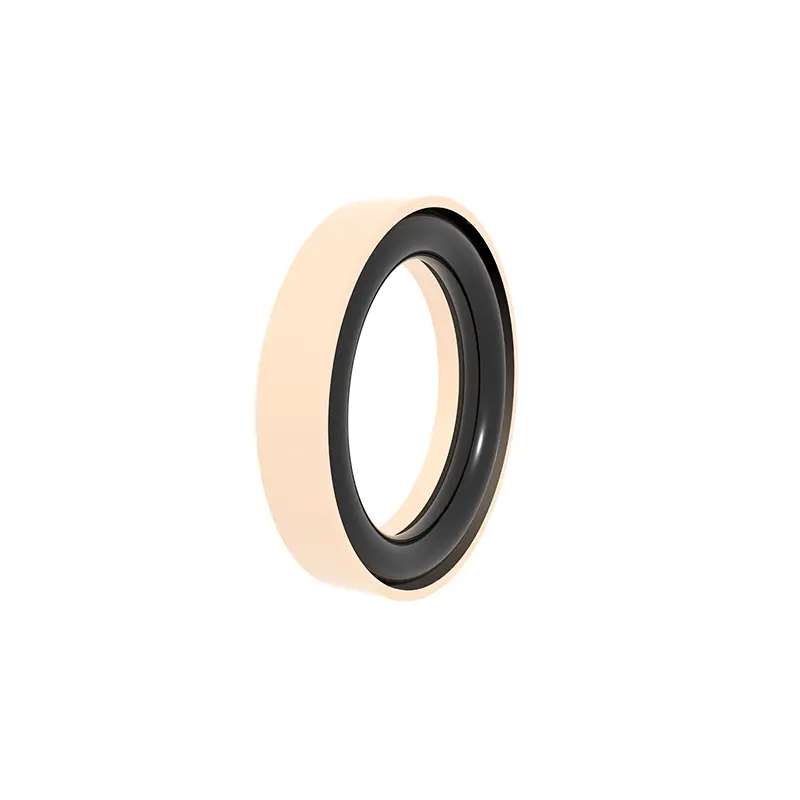

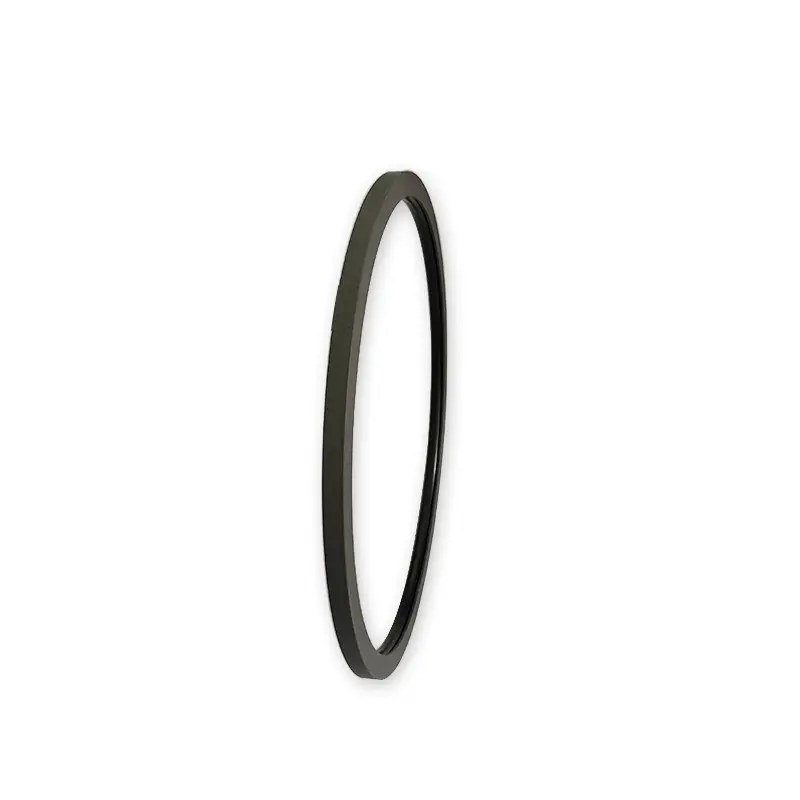

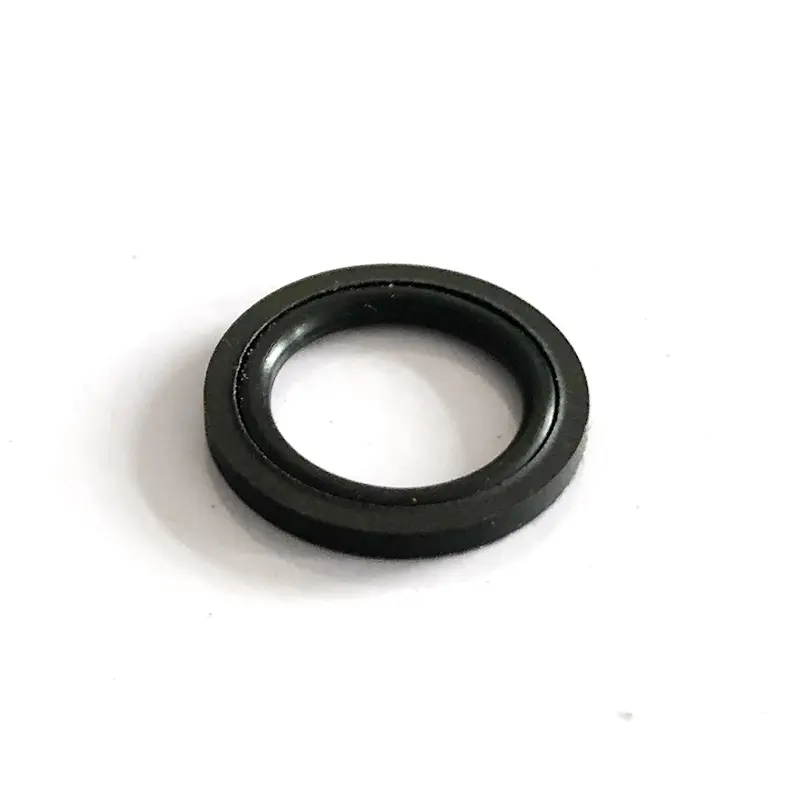

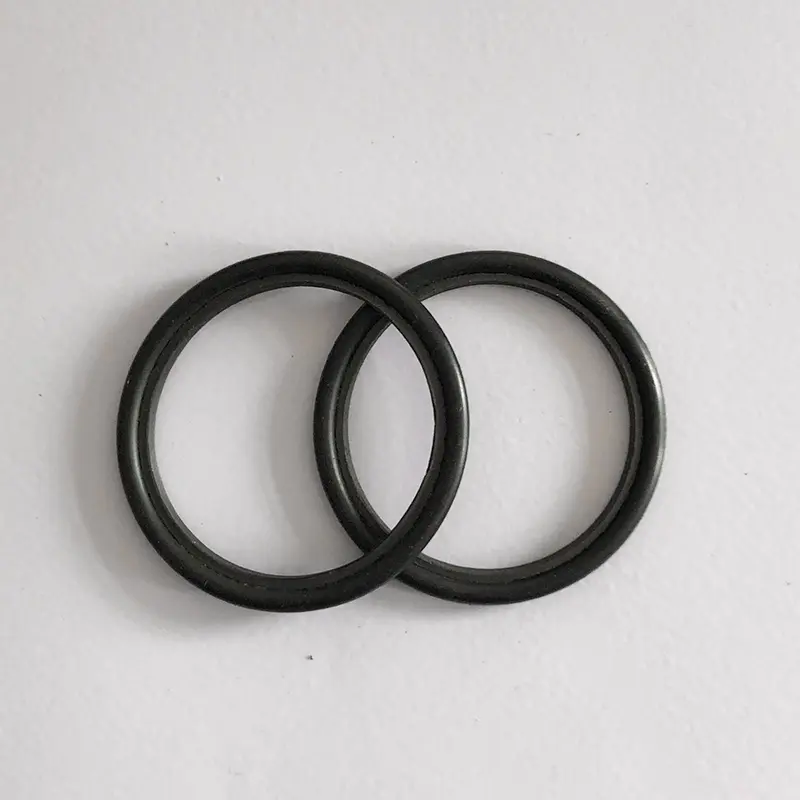

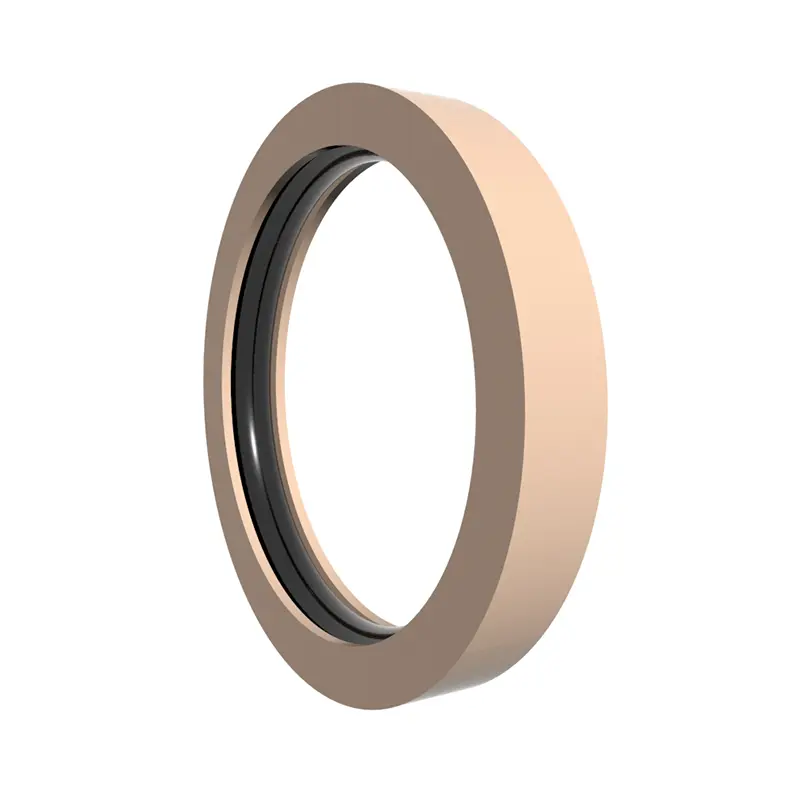

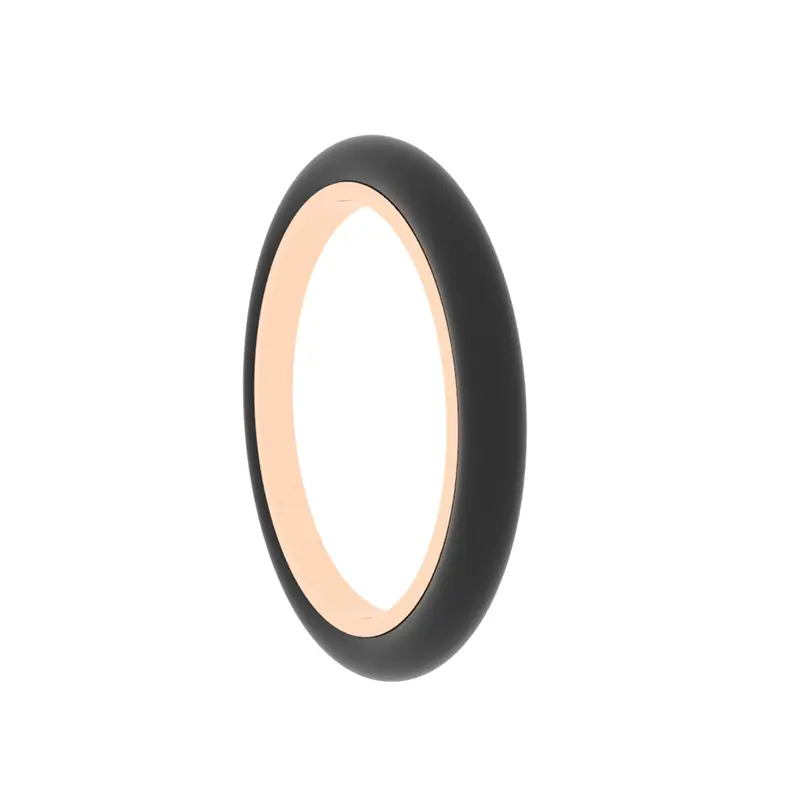

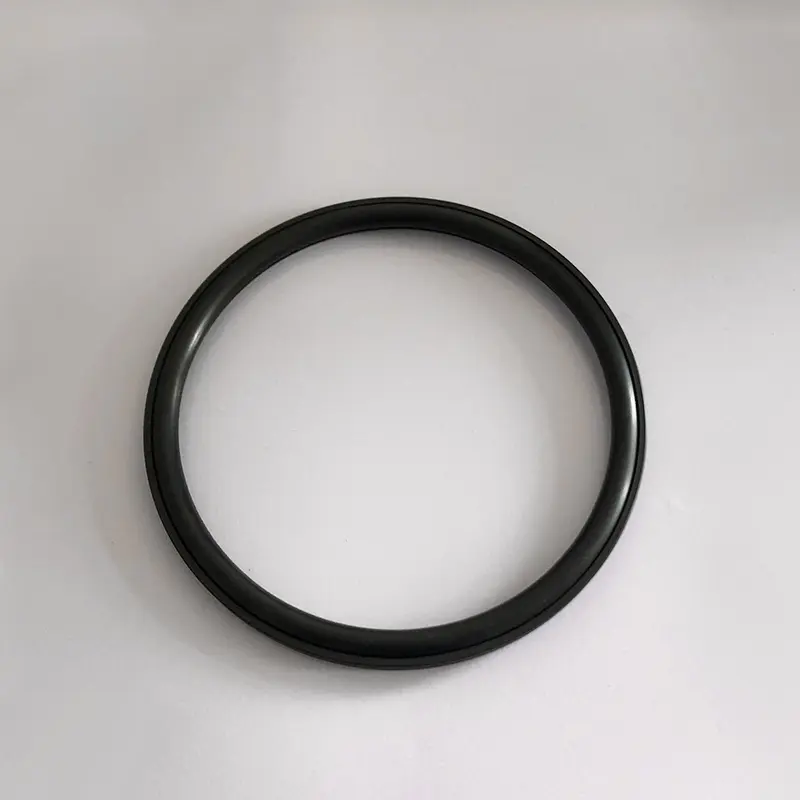

Наши уплотнения фланца с высоким давлением уплотнены применяют инновационный дизайн, чтобы обеспечить лучшую производительность продукта. Ядро представляет собой комбинацию заполненного или модифицированного уплотнительного кольца специального в форме PTFE и О-образного (резинового) кольца, которое подходит для осевых (конец), одностороннего одностороннего статического (давления) герметизации и уплотнения давления воды.

Уплотнения фланца высокого давления имеют значительные преимущества, длительный срок службы, снижение затрат на техническое обслуживание, превосходное уплотнение для предотвращения утечки носителя, высокого давления и устойчивого сопротивления давления для удовлетворения экстремальных условий труда и изысканной структуры для легкой установки.

Согласно различным условиям труда, мы создали подразделенные модели для вас на выбор: серия RC2871 (кольцо с прямым углом и О-образное резиновое кольцо) разделено на типы A и B, чтобы справиться с различными сценариями давления; Серия RC2872 (C-образное герметизирующее кольцо и О-образное резиновое кольцо) подходит для уплотнения статического давления; RC2873 (армированное кольцо с прямым углом и резиновое кольцо O-образной формы) специализируется на статическом уплотнении с сверхвысоким давлением; RC2874 (Y-образное герметизирующее кольцо и О-образное резиновое кольцо) обеспечивает устойчивость ультра-высокого уплотнения давления; Серия RC2875 (герметичное кольцо в форме ног и О-образное резиновое кольцо) разделено на типы A и B, чтобы удовлетворить различные статические потребности в герметике.

Некоторые специальные комбинации полны основных моментов, таких как модифицированное герметизирующее кольцо в форме стопы с уплотнительным кольцом, которое использует предварительную структуру и структуру фланца для достижения лучшего герметизации при более высоких давлениях и выдерживает высокие и сверхвысокие давления; То же самое относится и к комбинации C-образных и усиленных кольца с прямым углом и уплотнительные кольца, обеспечивая надежное решение проблемы герметизации высокого давления (фланца) во всех направлениях.

Особенности продукта и приложения:

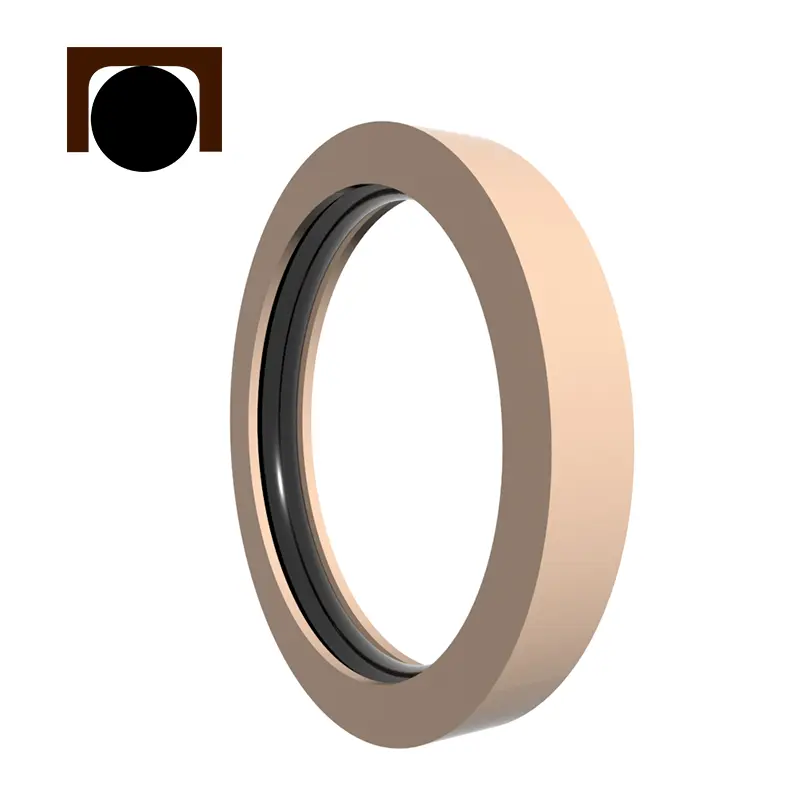

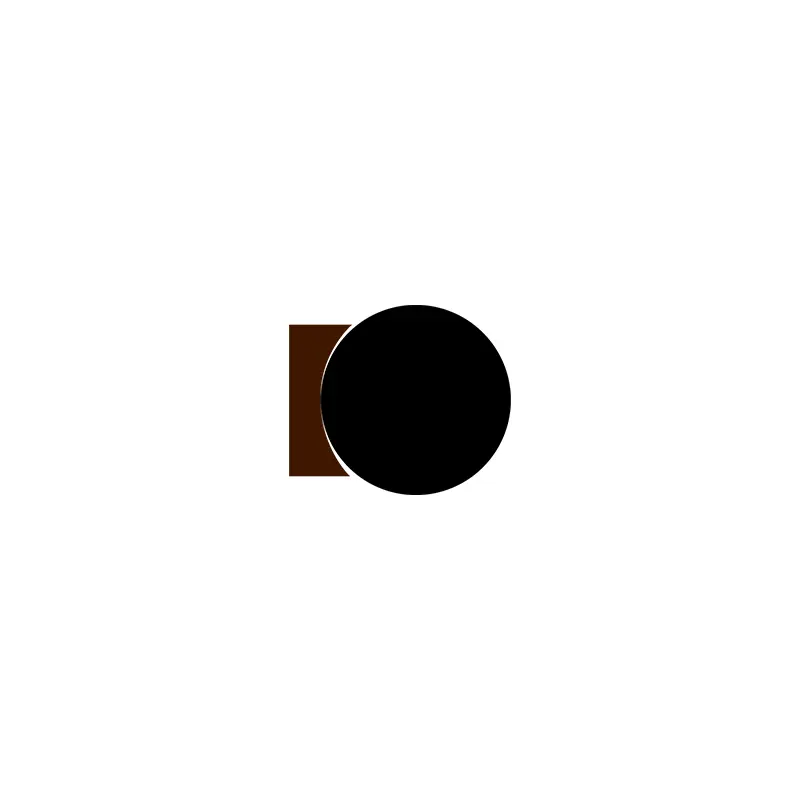

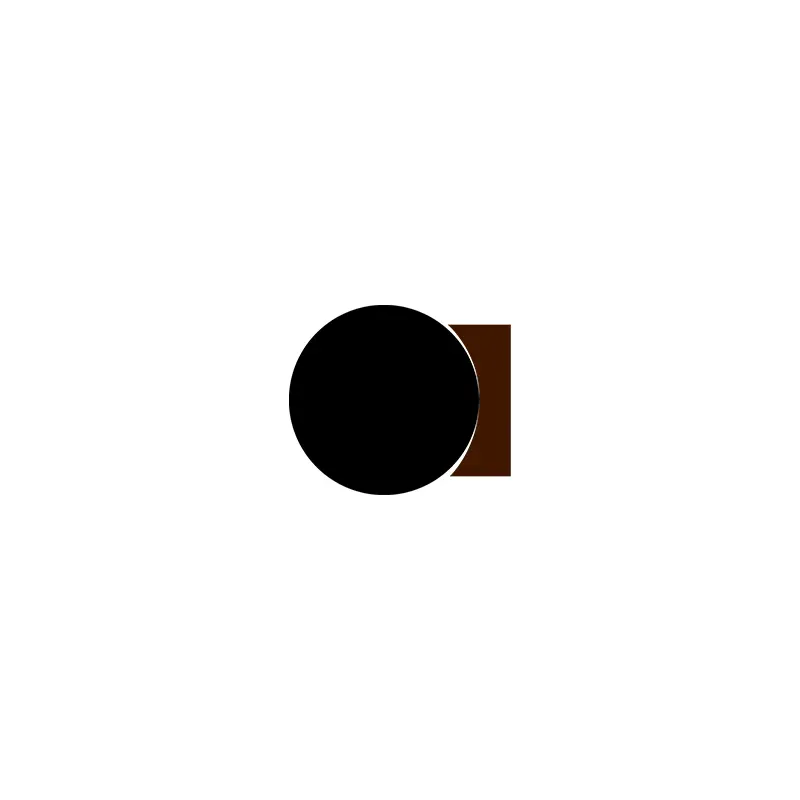

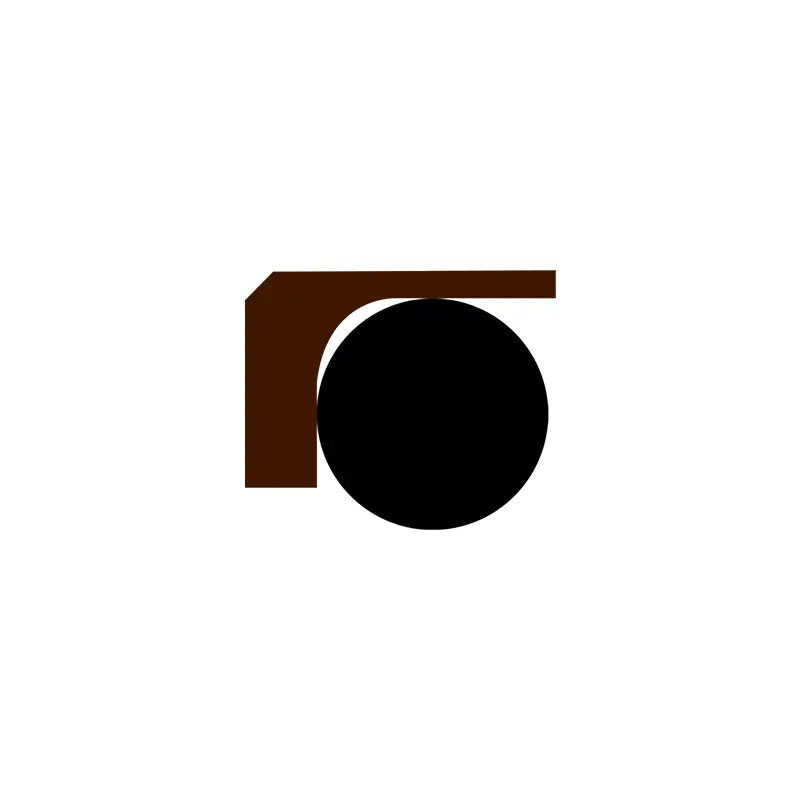

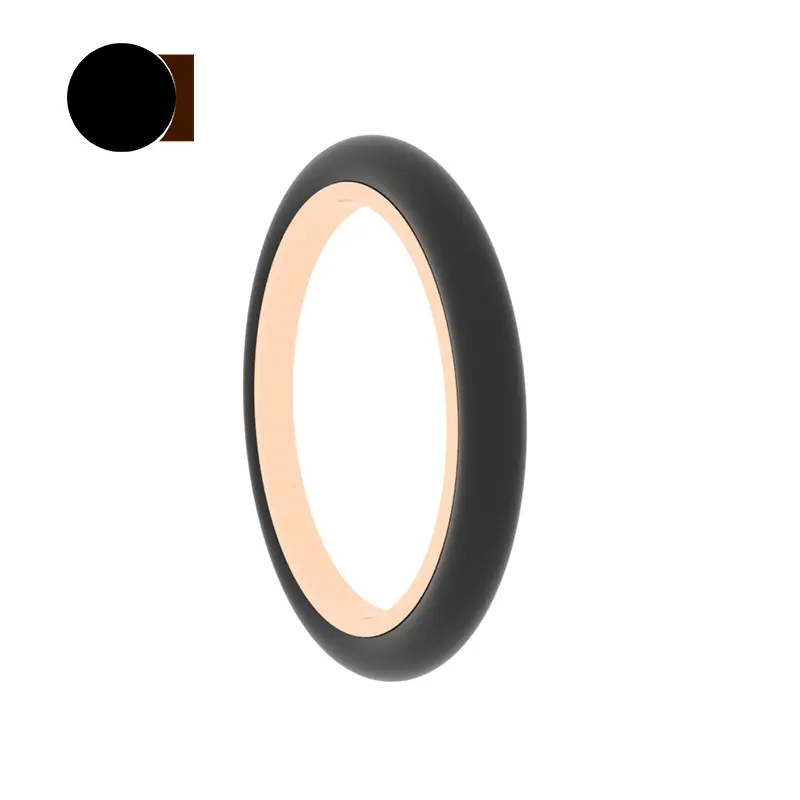

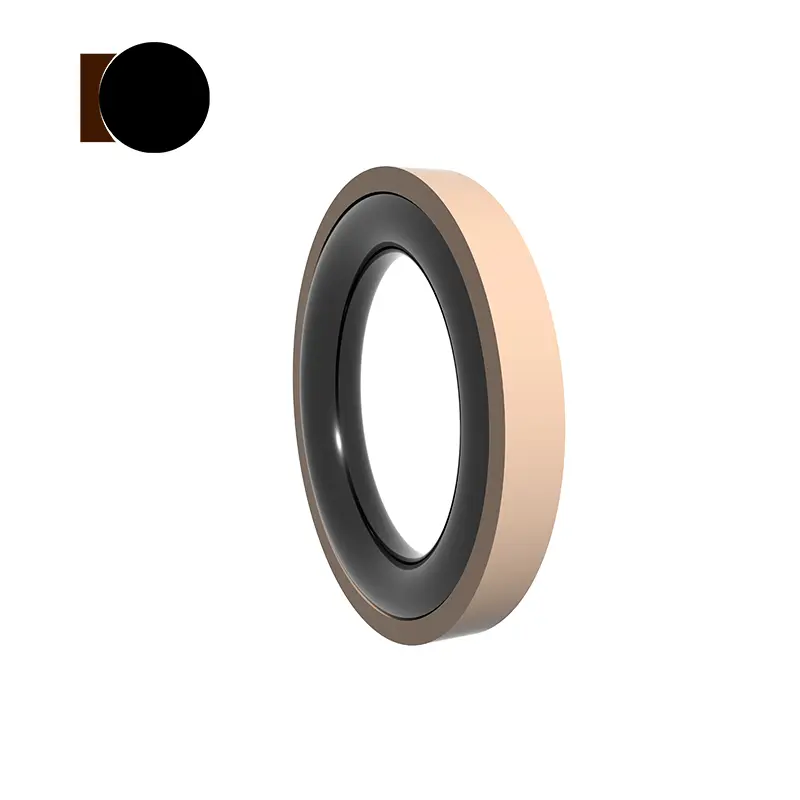

Это уплотнение состоит из кольца с прямым углом, сделанным из PTFE и уплотнительного кольца. Уплотнительное кольцо предварительно сжата, чтобы генерировать силу зажима для достижения герметизации. Сила зажима уплотнения увеличивается под давлением, то есть чем выше давление, тем лучше герметинг. Поскольку скользящее кольцо принимает структуру боковой ребра, уплотнительное кольцо не будет вытислено и может выдерживать высокое давление.

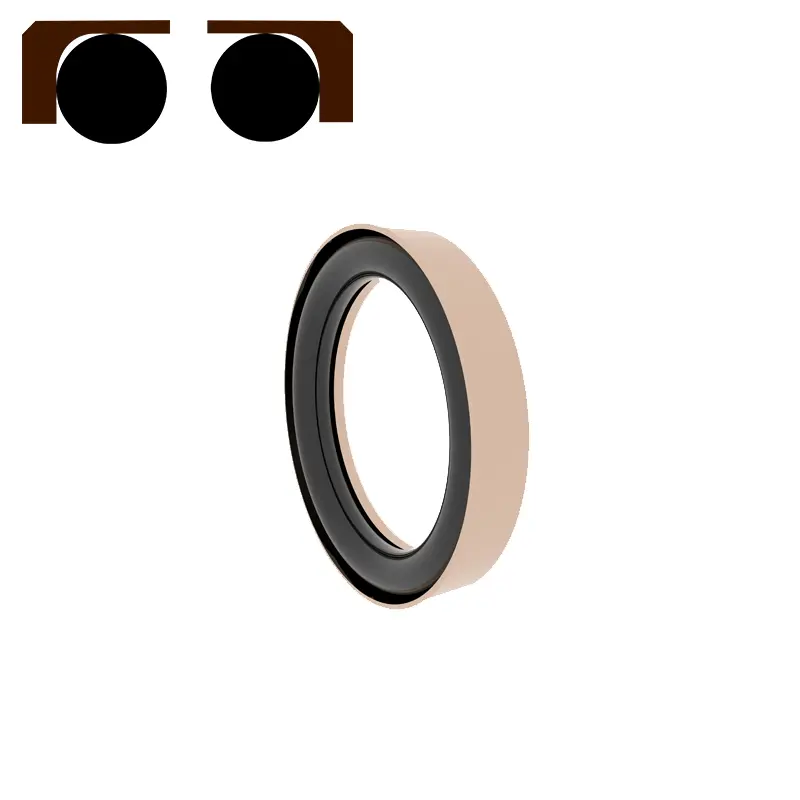

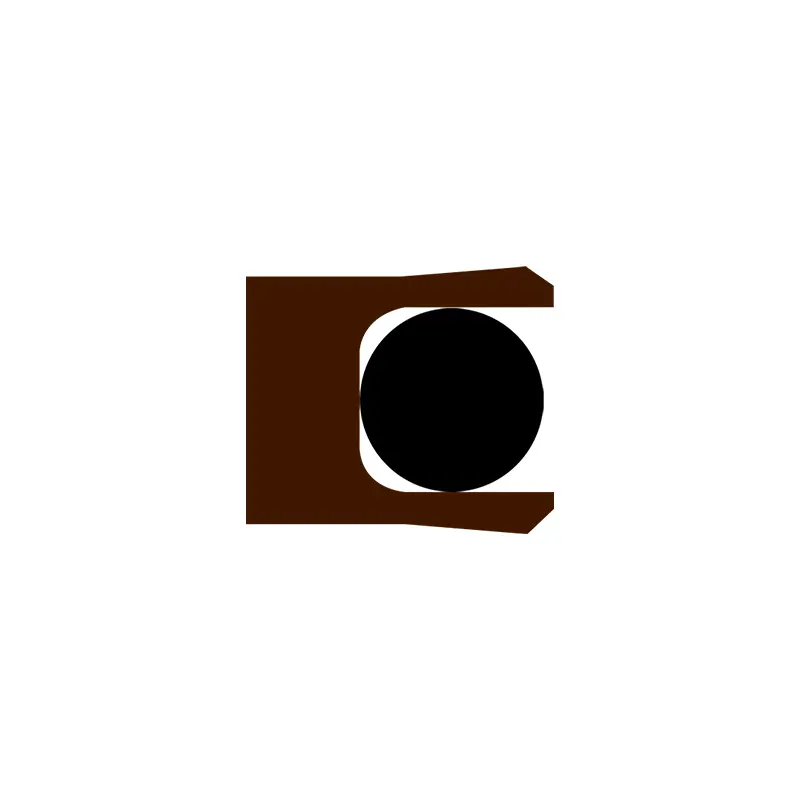

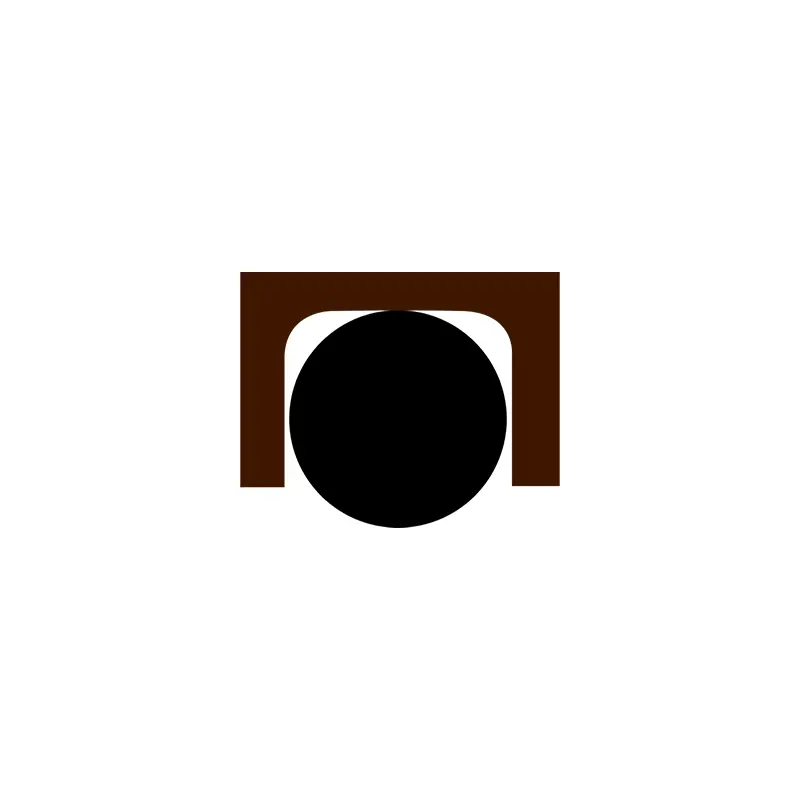

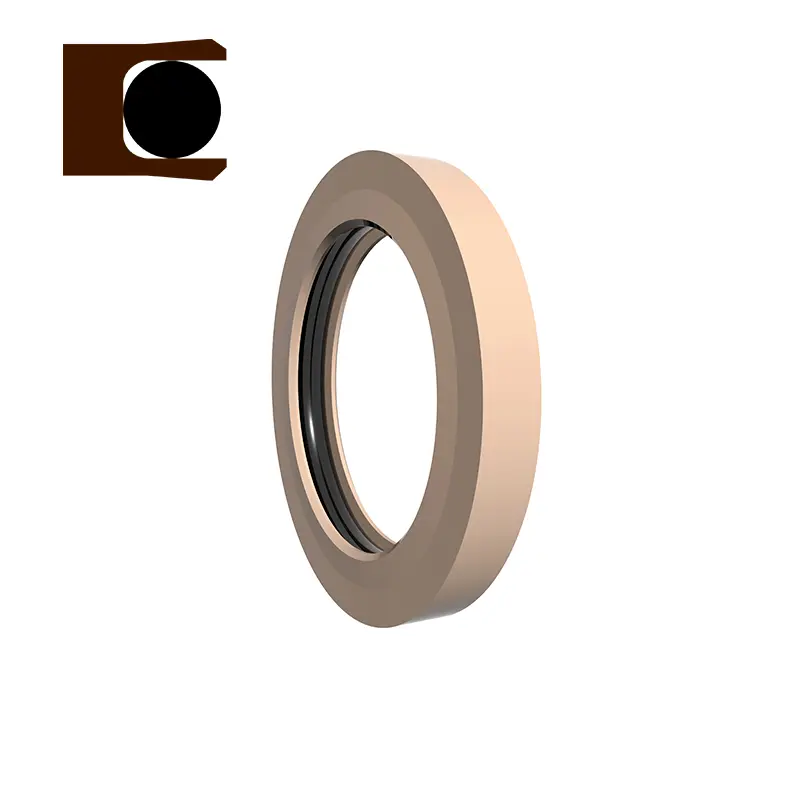

Это уплотнение состоит из C-образного герметичного кольца и уплотнительного кольца. Уплотнительное кольцо предварительно сжата, чтобы генерировать силу зажима для достижения герметизации. Сила зажима уплотнения увеличивается под давлением, то есть чем выше давление, тем лучше герметинг. Поскольку скользящее кольцо принимает двустороннюю структуру ребер, уплотнительное кольцо не будет вытислено и может выдерживать высокое давление.

RC2873

RC2874

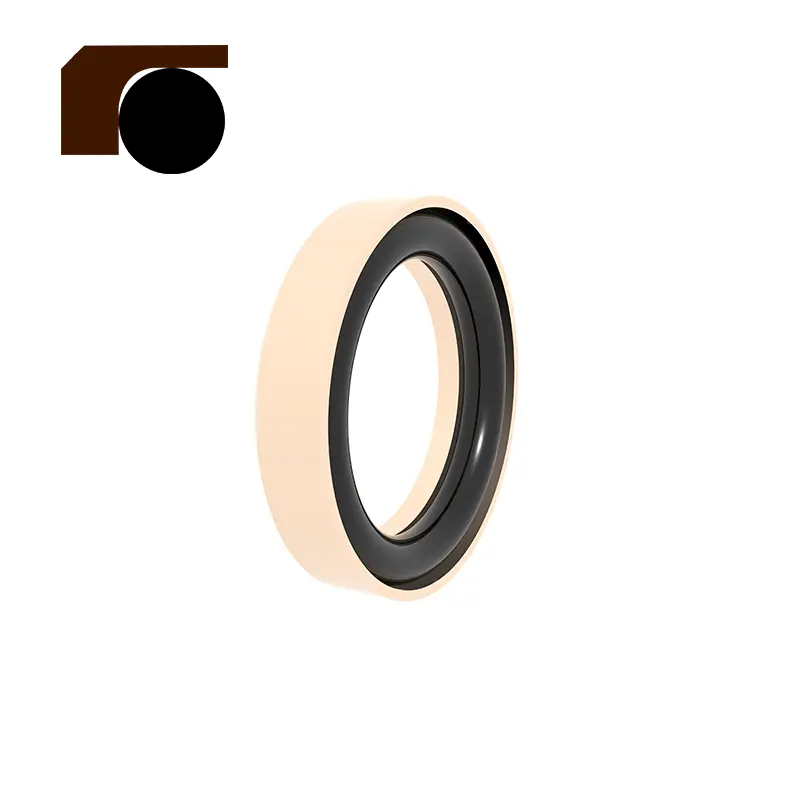

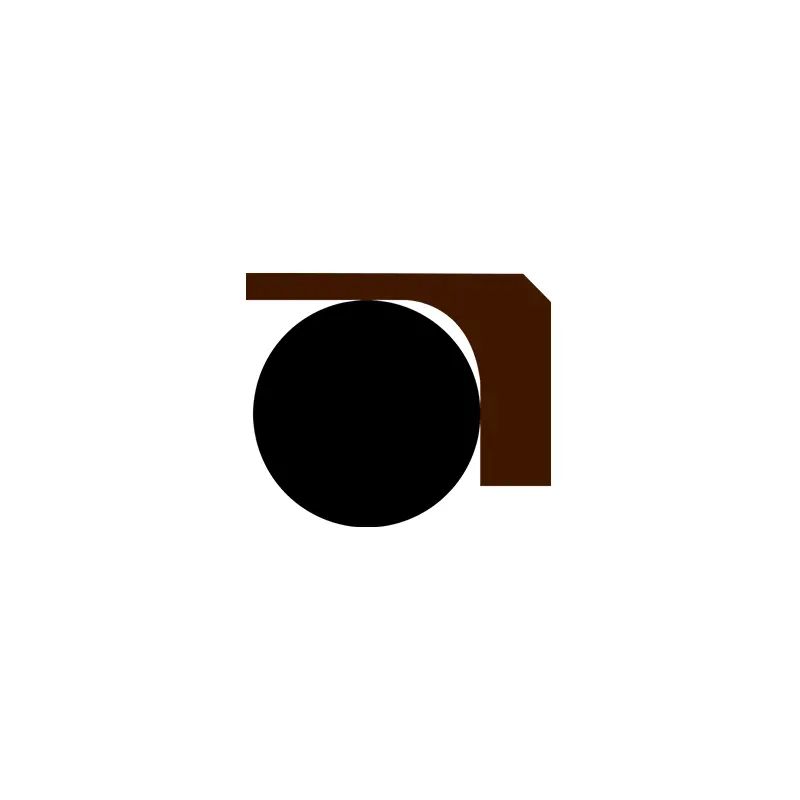

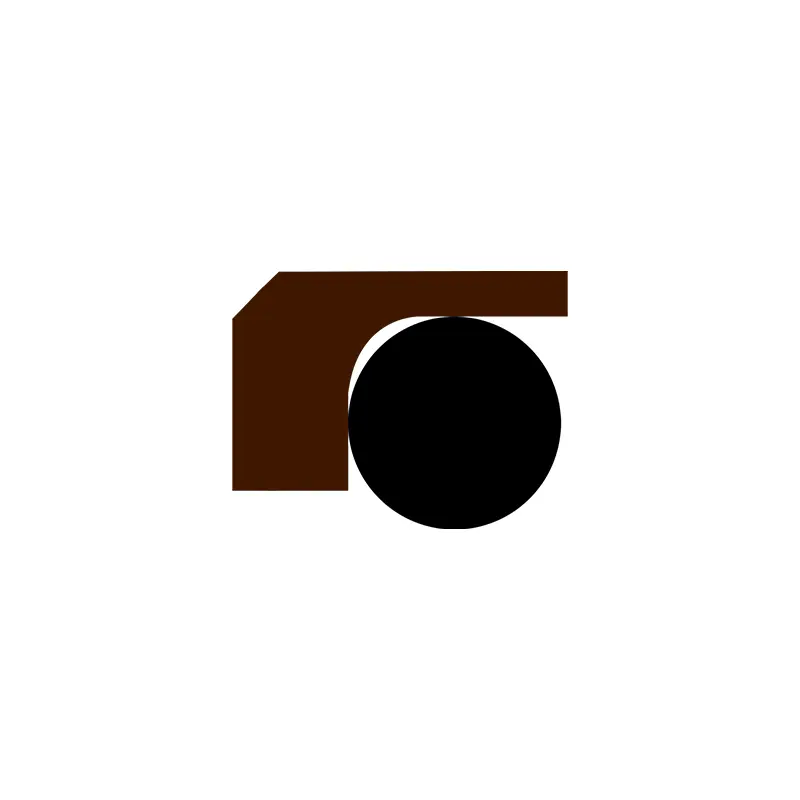

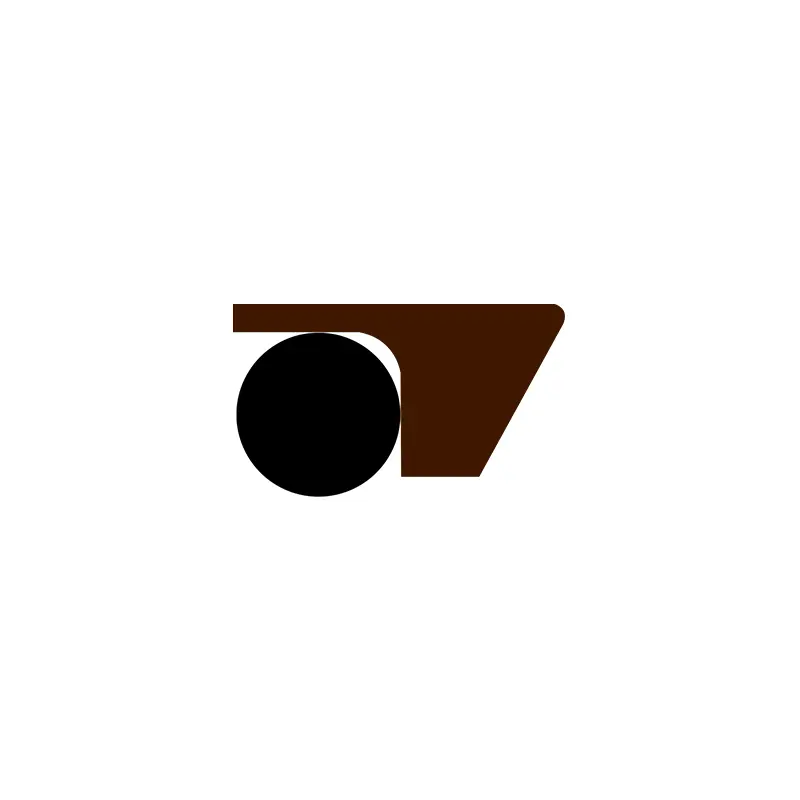

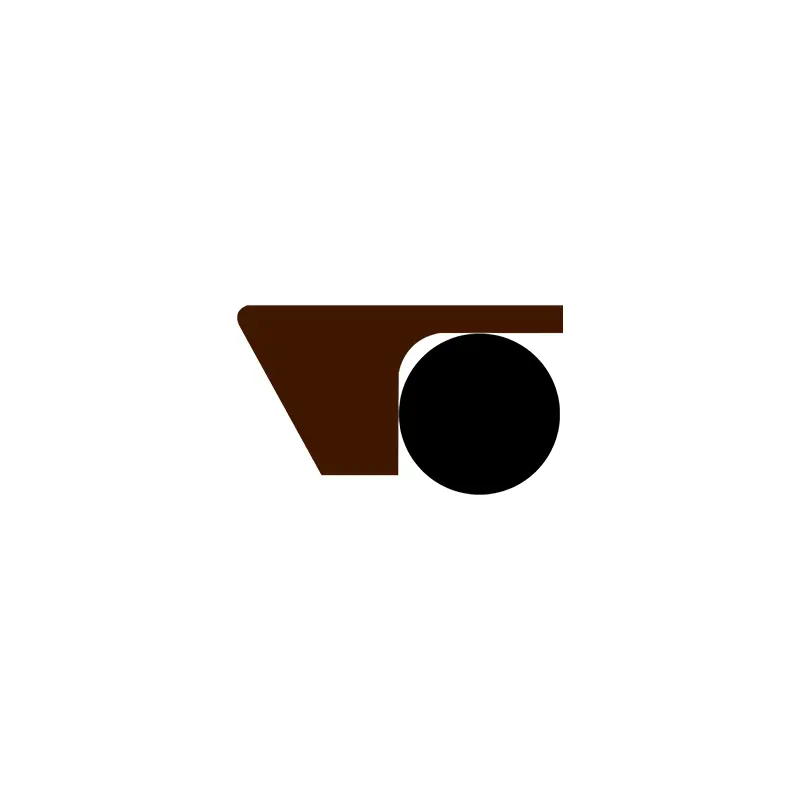

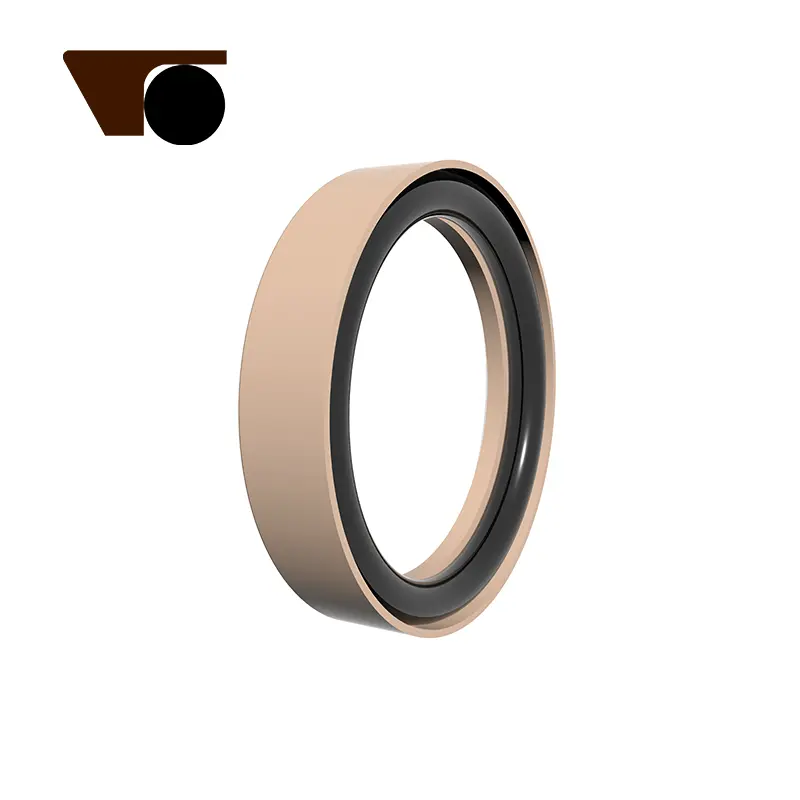

Это уплотнение состоит из герметичного кольца в форме ног, изготовленного из модифицированного материала PTFE и уплотнения. Уплотнительное кольцо предварительно сжата, чтобы генерировать силу зажима для достижения герметизации. Сила зажима уплотнения увеличивается под давлением, то есть чем выше давление, тем лучше герметинг. Поскольку кольцо скольжения принимает структуру ребер боковой ноги, уплотнительное кольцо не будет вытислено и может выдерживать высокое и сверхвысокое давление.

Технические характеристики:

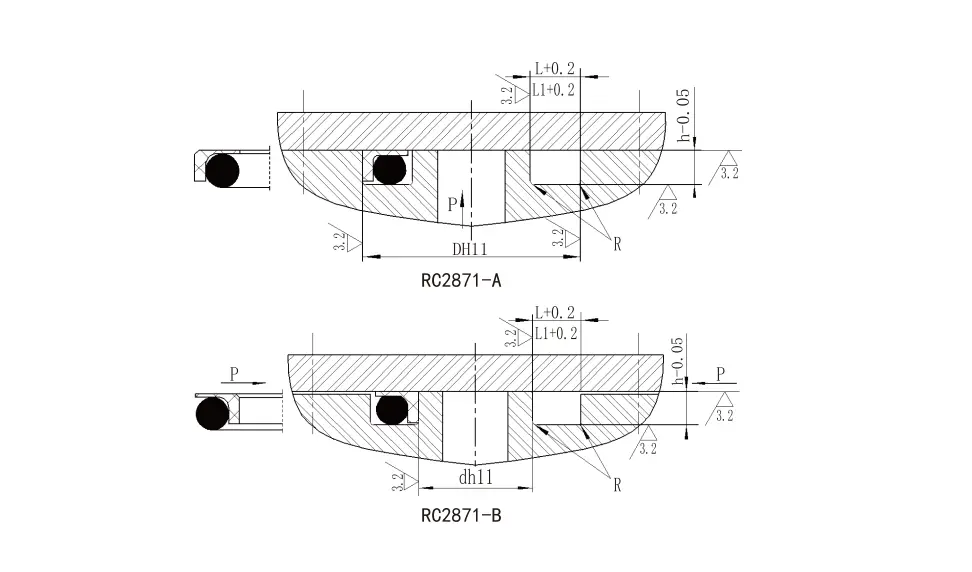

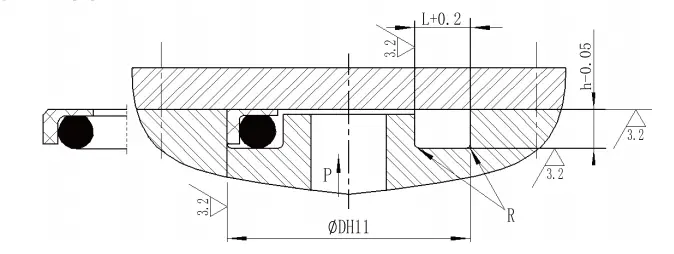

RC2871-A Спецификации внутреннего типа давления (доступны все спецификации в диапазоне параметров)
Внешний диапазон диаметра D H11	Глубина канавки h^-0.05	Ширина канавки L^+0.2	Ширина канавки L1+0,2 давление> 80 МПа	Округлые углы Rmax	Диаметр провода уплотнительного кольца d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2871-B Внешний тип давления (доступны все спецификации в диапазоне параметров)
Внешний диапазон диаметра DH11	Глубина канавки h^-0.05	Ширина канавки L^+0.2	Ширина канавки L1+0,2 давление> 80 МПа	Округлые углы Rmax	Диаметр провода уплотнительного кольца d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

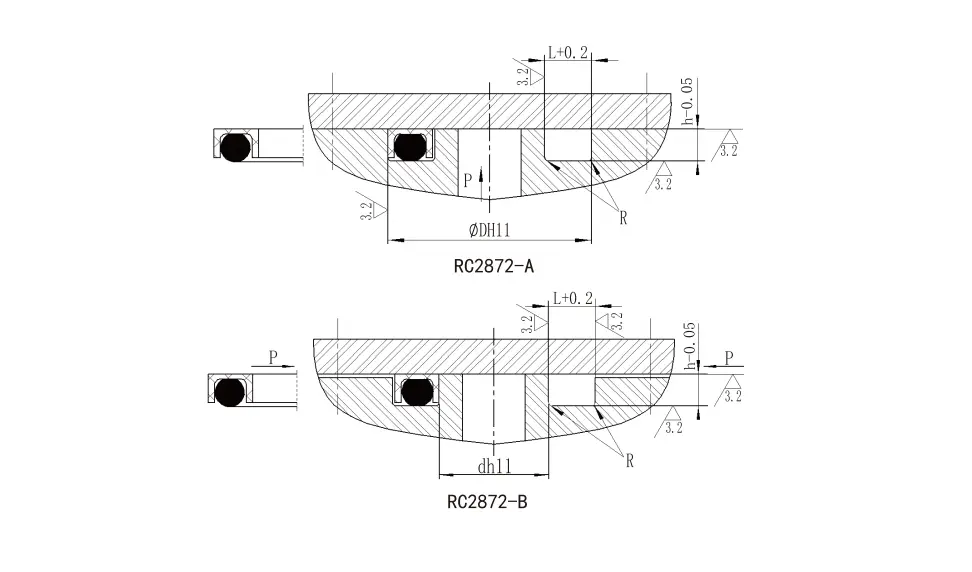

RC2872-A Спецификации внутреннего типа давления (доступны все спецификации в диапазоне параметров)
Внешний диапазон диаметра D H11	Глубина канавки h^-0.05	Ширина канавки L^+0.2	Округлые углы Rmax	Диаметр провода уплотнительного кольца d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

RC2872-B Внешний тип давления (доступны все спецификации в диапазоне параметров)
Внешний диапазон диаметра D H11	Глубина канавки h^-0.05	Ширина канавки L^+0.2	Округлые углы R	Диаметр провода уплотнительного кольца d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

RC2873

Внешний диапазон диаметра IE11	Глубина канавки h^-0.05	Ширина канавки L^+0.2	Округлые углы Rmax	Диаметр провода уплотнительного кольца d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

RC2874

Внешний диапазон диаметра IE11	Глубина канавки h^-⁰^.05	Ширина канавки L^+0.2	Округлые углы Rmax	Диаметр провода уплотнительного кольца d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

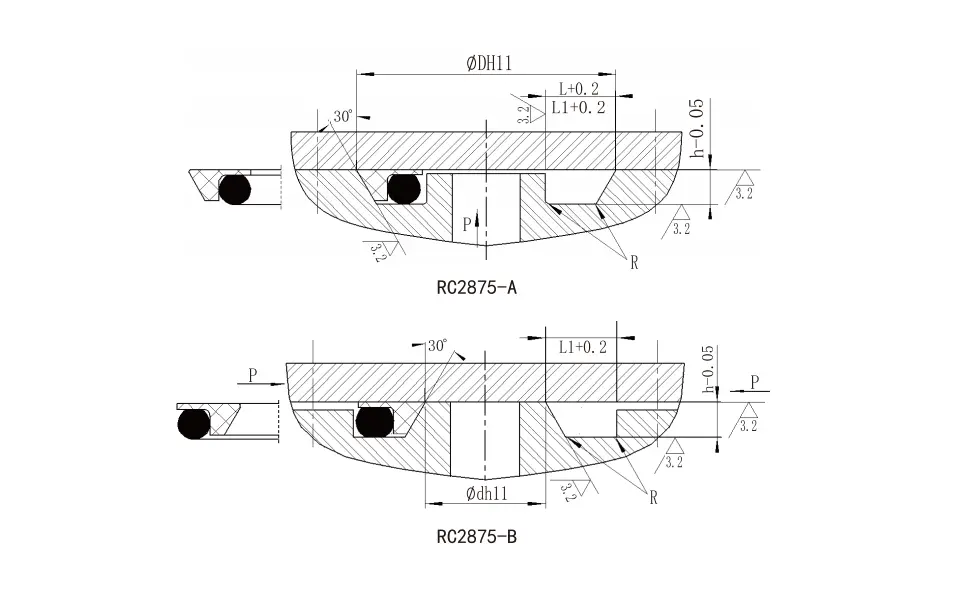

RC2875-A Спецификации внутреннего типа давления (доступны все спецификации в диапазоне параметров)
Внешний диапазон диаметра D H11	Глубина канавки h^-0.05	Ширина канавки L^+0.2	Ширина канавки L1+0,2 давление> 100 МПа	Округлые углы Rmax	Диаметр провода уплотнительного кольца d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

RC2875-B Внешний тип давления (доступны все спецификации в диапазоне параметров)
Внешний диапазон диаметра D H11	Глубина канавки h^-0.05	Ширина канавки L^+0.2	Ширина канавки L1+0,2 давление> 100 МПа	Округлые углы Rmax	Диаметр провода уплотнительного кольца d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

Уплотнения фланца высокого давления применимы
Профиль	Модель	Давление (MPA)	Температура (℃)	СМИ
	RC2871-A	≤300	-35 ~+100 (соответствующий уплотнительный кольцо NBR)	Гидравлическое масло, эмульсия, вода, газ и т. Д.
			-20 ~+200 (соответствующий уплотнительный кольцо FKM)
	RC2871-B	≤300	-35 ~+100 (соответствующий уплотнительный кольцо NBR)	Гидравлическое масло, эмульсия, вода, газ и т. Д.
			-20 ~+200 (соответствующий уплотнительный кольцо FKM)
	RC2872-A	≤100	-35 ~+100 (соответствующий уплотнительный кольцо NBR)	Гидравлическое масло, эмульсия, вода, газ и т. Д.
			-20 ~+200 (соответствующий уплотнительный кольцо FKM)
	RC2872-B	≤100	-35 ~+100 (соответствующий уплотнительный кольцо NBR)	Гидравлическое масло, эмульсия, вода, газ и т. Д.
			-20 ~+200 (соответствующий уплотнительный кольцо FKM)
	RC2873	≤200	-35 ~+100 (соответствующий уплотнительный кольцо NBR)	Гидравлическое масло, эмульсия, вода, газ и т. Д.
			-20 ~+200 (соответствующий уплотнительный кольцо FKM)
	RC2874	≤300	-35 ~+100 (соответствующий уплотнительный кольцо NBR)	Гидравлическое масло, эмульсия, вода, газ и т. Д.
			-20 ~+200 (соответствующий уплотнительный кольцо FKM)
	RC2875-A	≤300	-35 ~+100 (соответствующий уплотнительный кольцо NBR)	Гидравлическое масло, эмульсия, вода, газ и т. Д.
			-20 ~+200 (соответствующий уплотнительный кольцо FKM)
	RC2875-B	≤300	-35 ~+100 (соответствующее прямоугольное кольцо NBR)	Гидравлическое масло, эмульсия, вода, газ и т. Д.
			-20 ~+200 (соответствующее прямоугольное кольцо FKM)
	RC2879-A	105	-35 ~+100 (соответствующее прямоугольное кольцо NBR)	Гидравлическое масло, эмульсия, вода, газ и т. Д.
			-20 ~+200 (соответствующий уплотнительный кольцо FKM)
	RC2875-B	105	-35 ~+100 (соответствующий уплотнительный кольцо NBR) -20 ~+200 (соответствующий уплотнительный кольцо FKM)	Гидравлическое масло, эмульсия, вода, газ и т. Д.
