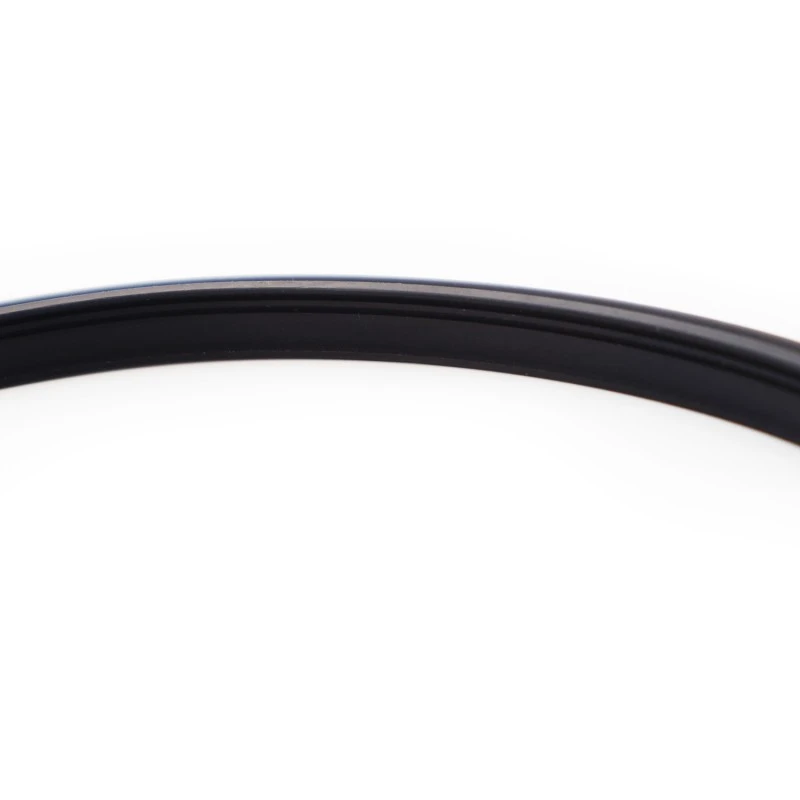

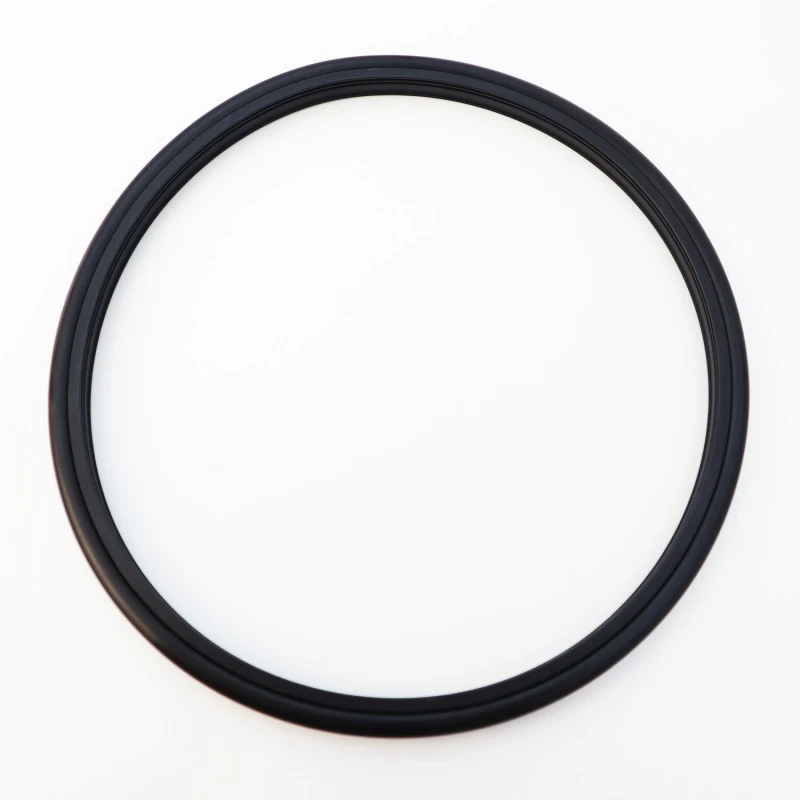

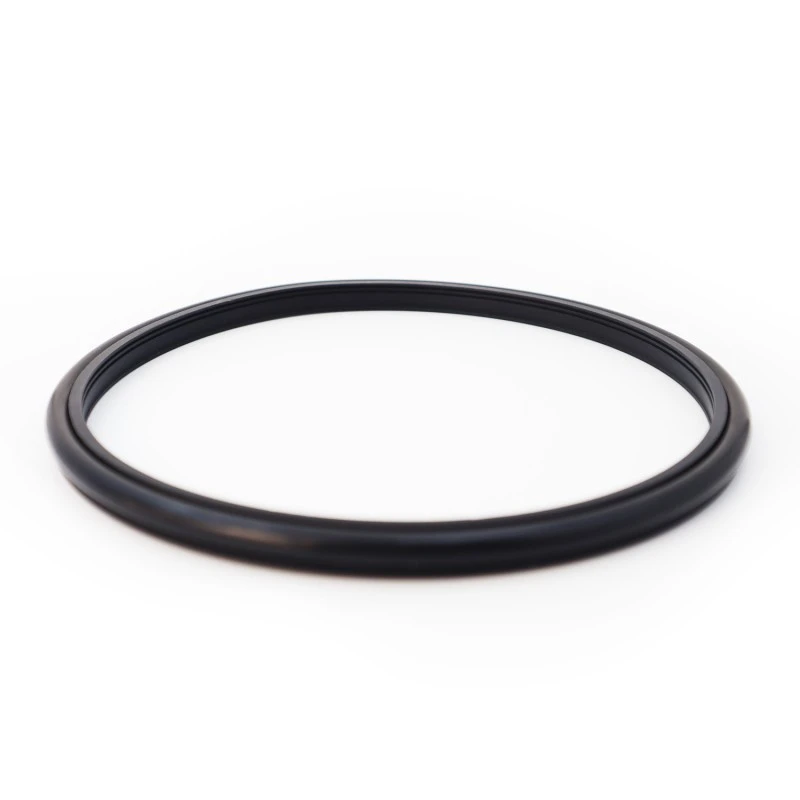

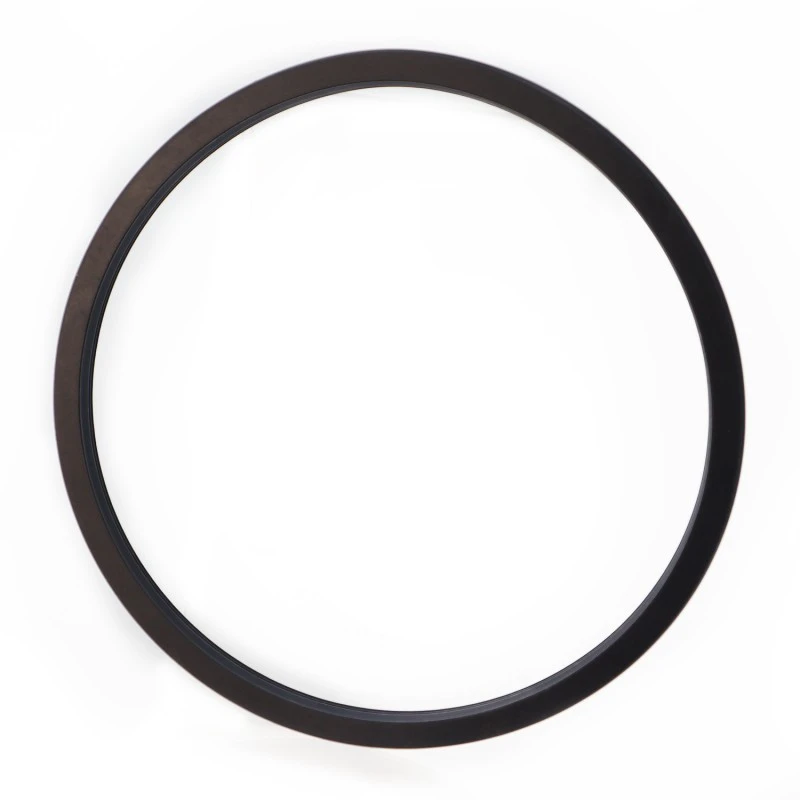

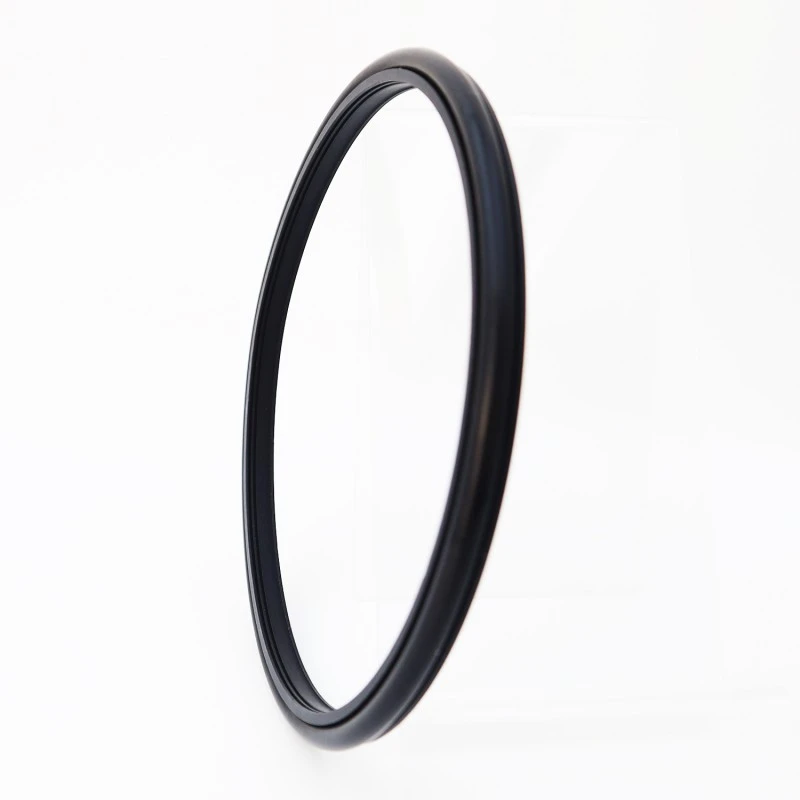

Уплотнение вала для цементного раствора под высоким давлением: длительный срок службы, низкое трение, отличные характеристики уплотнения, компактная конструкция, простота установки, использования и обслуживания. Его специальная уплотнительная кромка и конструкция с оптимизированной толщиной обеспечивают хорошее уплотнение даже в агрессивных средах, таких как цементный раствор. При использовании для уплотнения грязеподобных сред мы рекомендуем смазывать консистентной смазкой два (или более) уплотнения.
Применимые условия эксплуатации (предельные значения не должны возникать одновременно)
|
Давление/МПа |
Температура/°С |
Скорость / м/с |
Середина |
|
|
Возвратно-поступательное движение |
Вращательное движение |
|||
|
≤100 |
-35~+100 (с соответствующими уплотнительными кольцами NBR) |
≤6 |
≤2 |
Вода, грязь, сырая нефть, гидравлическое масло, эмульсия |
|
-20~+200 (с соответствующим уплотнительным кольцом FKM) |
||||
Если у вас возникнут какие-либо вопросы или чрезвычайные ситуации во время использования вашей продукции, вы можете в любое время связаться с Ruichen. Мы предоставляем круглосуточную техническую консультационную горячую линию для решения неотложных технических проблем.
В случае утечки уплотнения, ненормального износа или любого сбоя в работе наша служба технической поддержки немедленно инициирует процесс реагирования по телефону или по электронной почте. Мы можем предоставить вам предварительное заключение и решения посредством удаленной видеодиагностики, анализа изображений и других методов. При сложных проблемах мы обещаем предоставить предварительный отчет по анализу в течение 48 часов, а при необходимости направить инженеров на объект для оказания технической поддержки и совместно с вами исследовать проблему до полного решения проблемы.
Выбор материала
1. Подходящие материалы уплотнительных колец: R01 Нитрил-бутадиеновая резина (NBR), R02 Фторкаучук (FKM) и т. д.
2. Материалы уплотнительных колец: стандартный материал PTFE4, другие дополнительные материалы включают PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 и т. д.
Пример заказа
Модель для заказа RC2061-80*91,7*7,6-PTFE4-R01 Модель — Диаметр вала * Диаметр канавки * Ширина канавки — Код материала

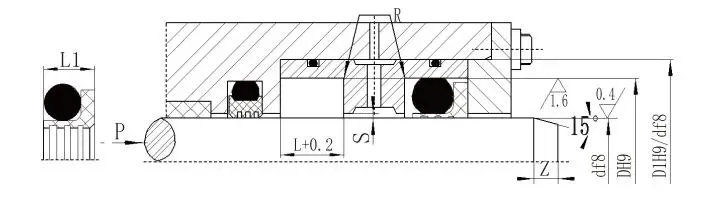

а) Открытая структура

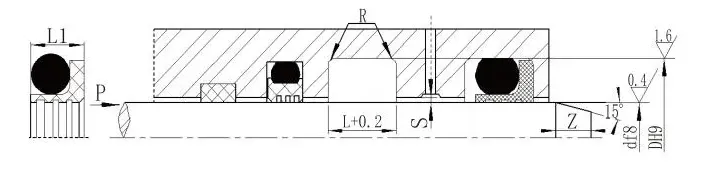

(б) Закрытая структура
Технические характеристики (возможен любой размер в указанном диапазоне)
|
Диапазон диаметров вала Стандартный тип d f8 RC2061 |
Диапазон диаметров вала Тип тяжелой нагрузки d f8 RC2061-Z |
Диаметр канавки ДХ9 |
Ширина канавки Л+0,2 |
Ширина уплотнения L1 |
Закругленные углы Рмакс |
Радиальный зазор Smax |
Фаска Змин |
Диаметр проволоки уплотнительного кольца |
||
|
<10 МПа |
<20 МПа |
<40 МПа |
||||||||
|
5~15,9 |
- |
д+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
д+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
д+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107,9 |
д+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108-670.9 |
д+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Примечание: 1. Для валов диаметром ≤ 30 мм рекомендуется конструкция с открытой канавкой.
2. При использовании вращающихся уплотнений рекомендуется твердость поверхности вращающегося вала ≥ 58 HRC.
3. Для давления более 30 МПа рекомендуется использовать посадку H8/8 для экструзионного зазора.
