Опорное кольцо является важным основным компонентом гидравлического цилиндра. Ruichen Seal успешно разработал фенольное кольцо, усиленное тканью, в соответствии с разработкой международного скользящего кольца комбинированного уплотнения и мягкой опорной структуры. После многих лет практики качество превышает качество аналогичных иностранных продуктов и было хорошо принято пользователями. Таблица производительности можно использовать для справки.

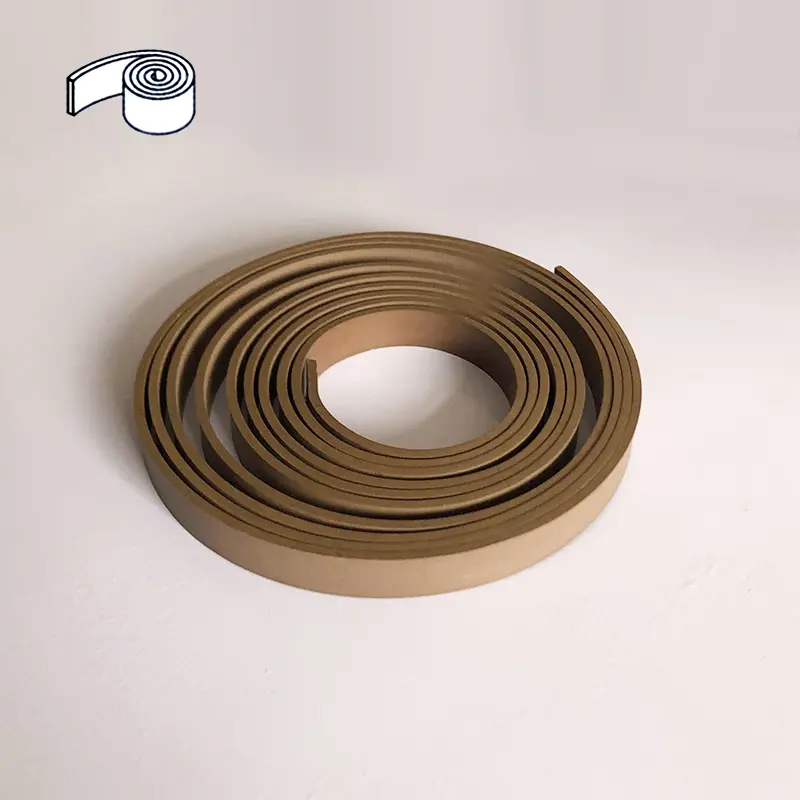

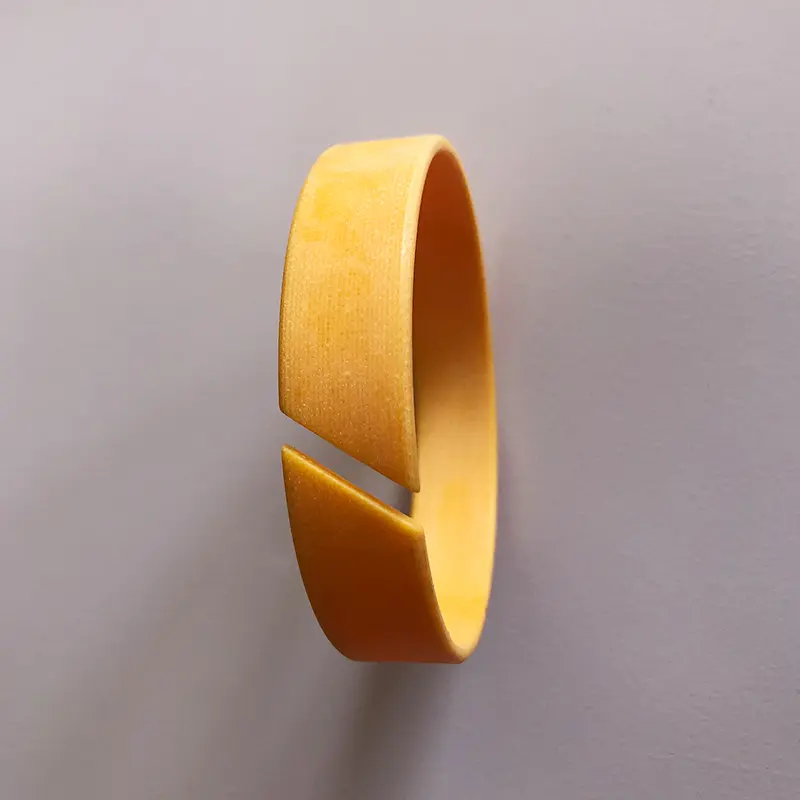

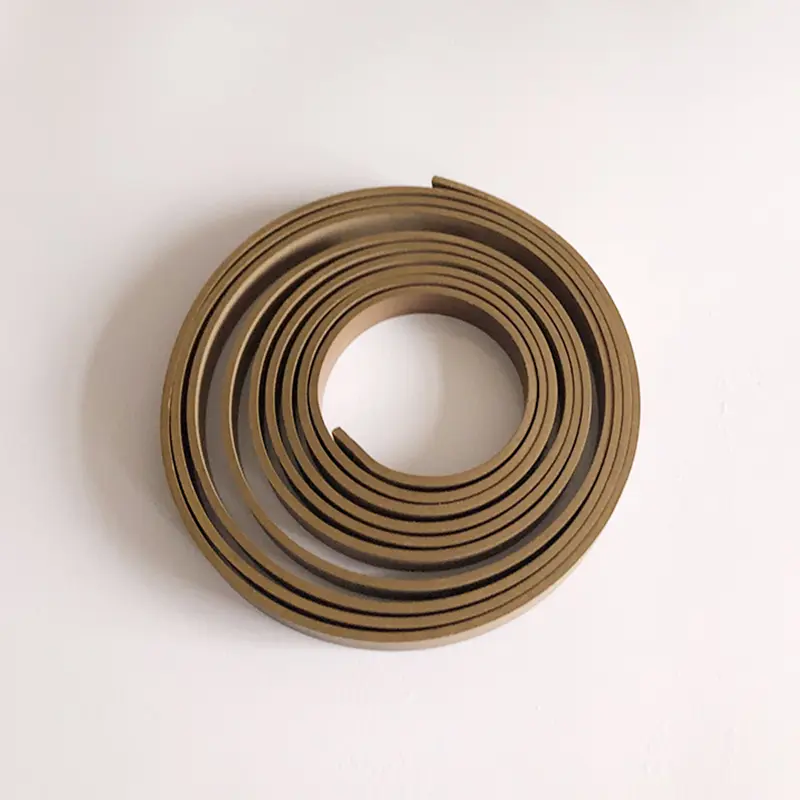

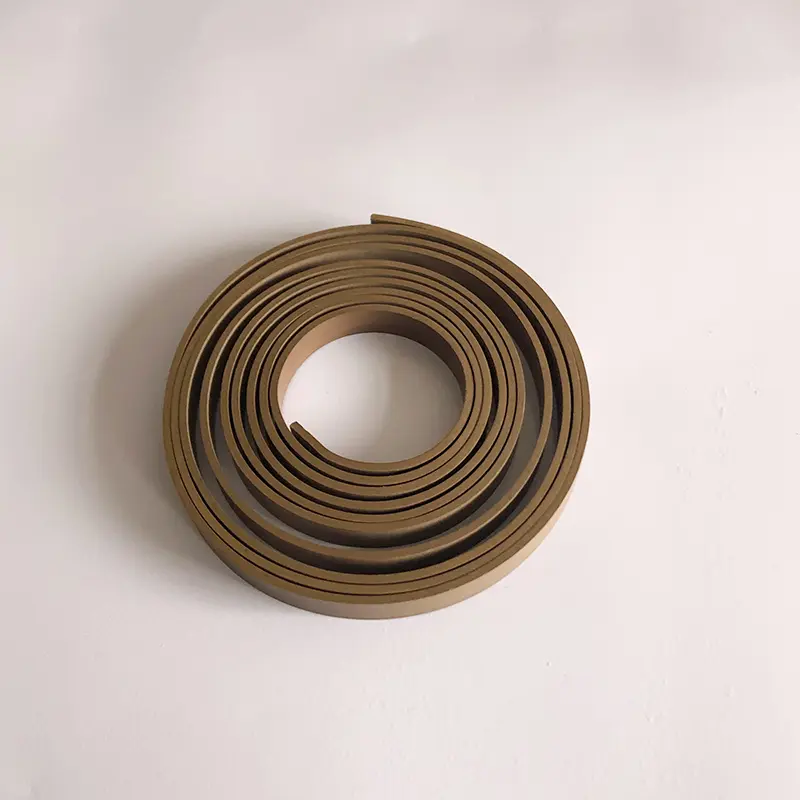

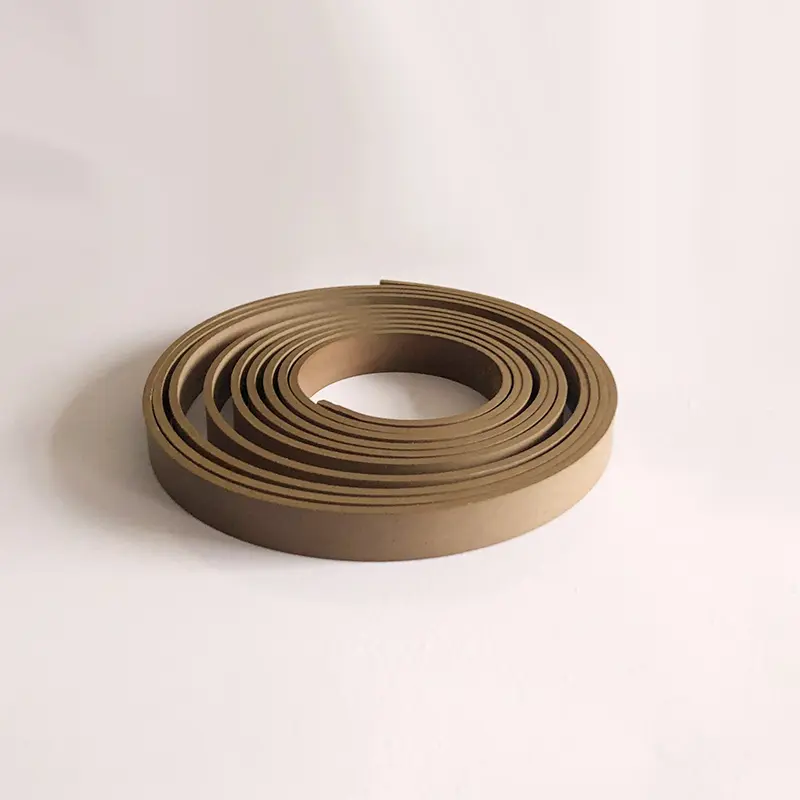

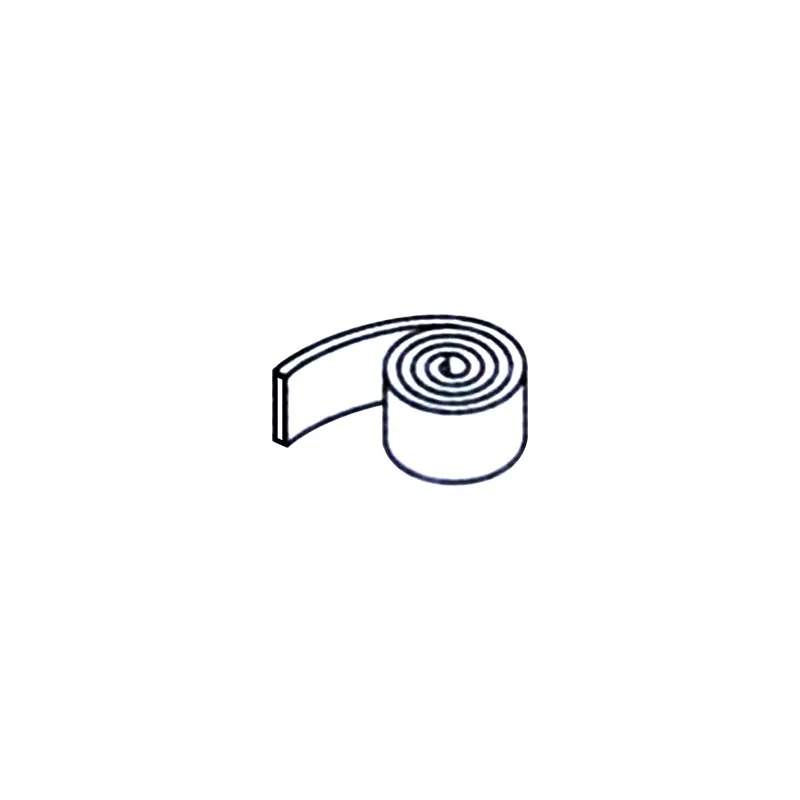

С точки зрения направляющего ремня, железнодорожный ремень с политетраэтиленовым ремнем с усиленным политетраэтиленом добавляет бронзовый порошок в PTFE и т. Д., С высоким содержанием нагрузки, низким износом, низким трениями и отсутствием ползучих характеристик; RC1082, армированный фенольный пояс с фенолическим направляющим, принимает материал с фенольной тканью, а его радиальная нагрузская способность лучше, чем у PTFE Guid Belt. Оба поставляются в рулонах, которые легко вырезать и установить, и могут избежать металлического контакта. RCS и RCT -гидристы используются для поршневого стержня и поршня соответственно.

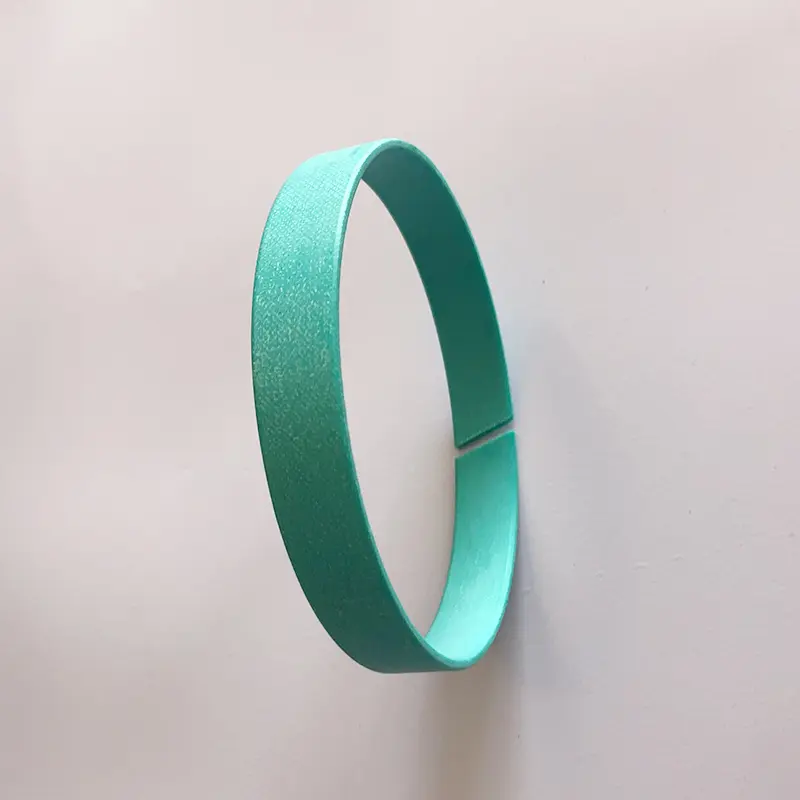

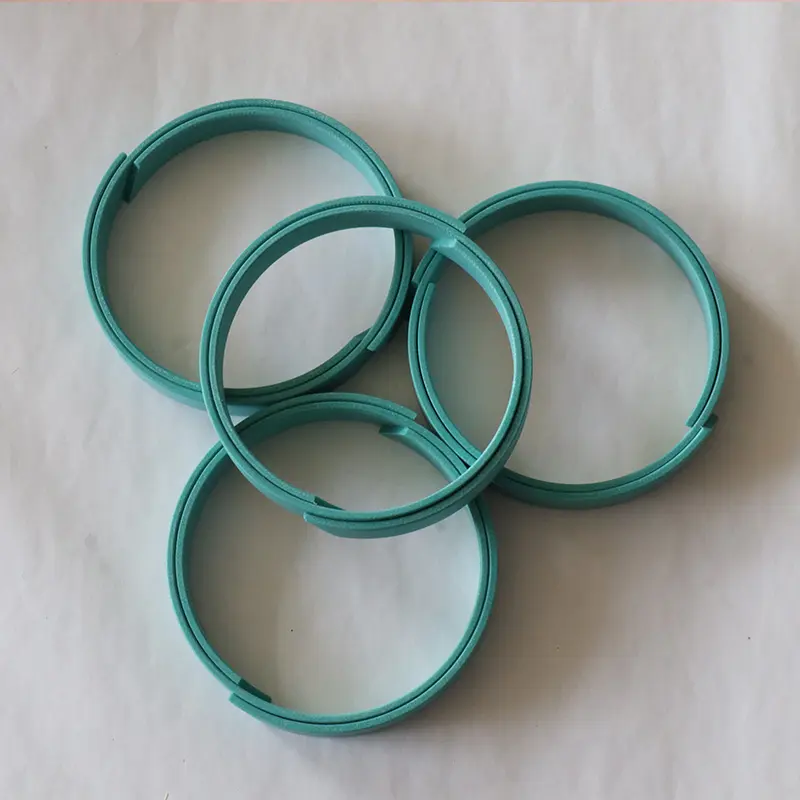

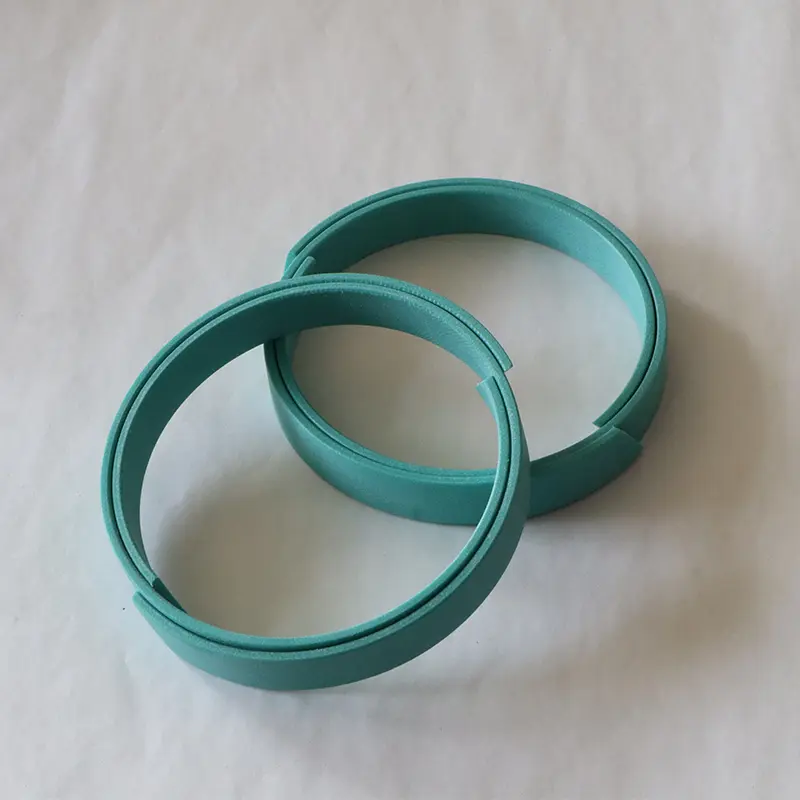

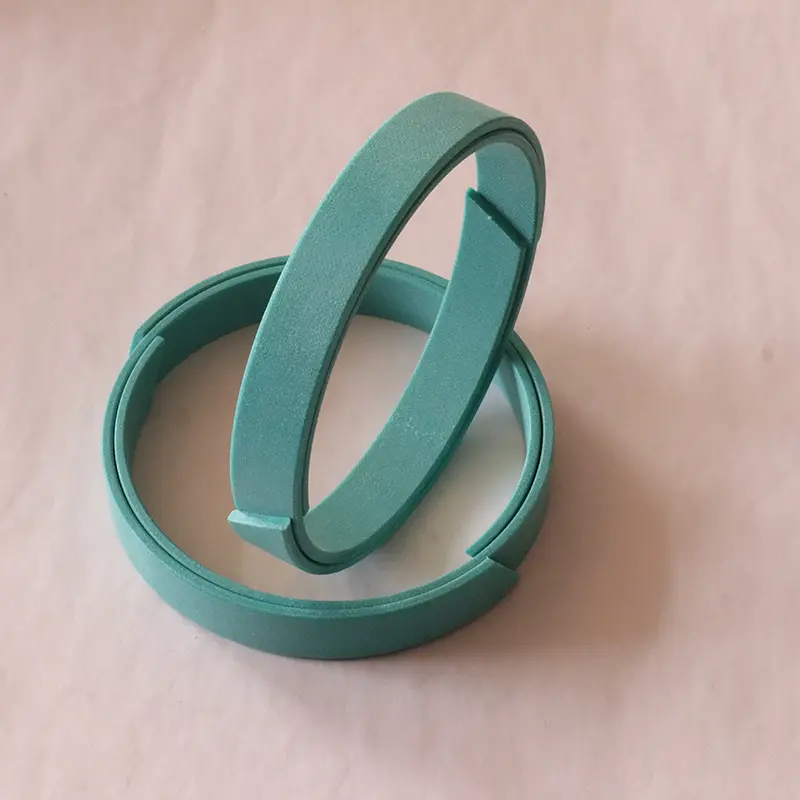

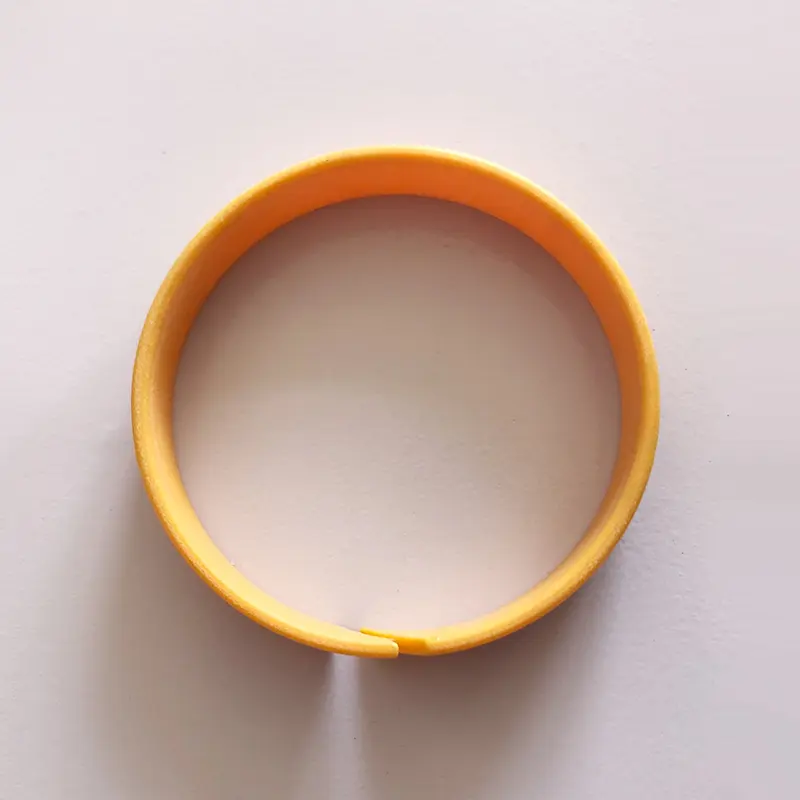

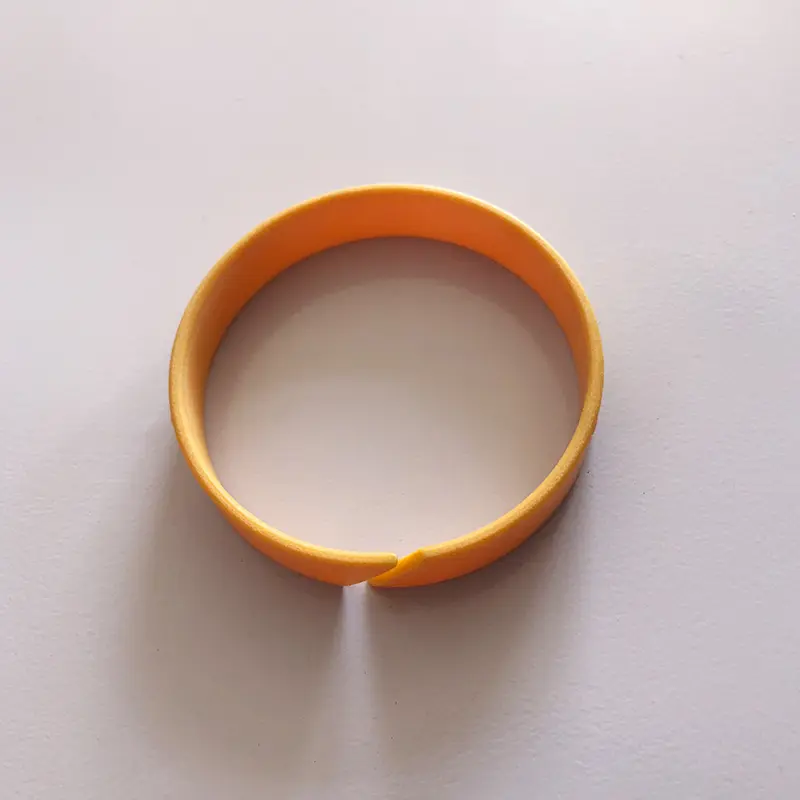

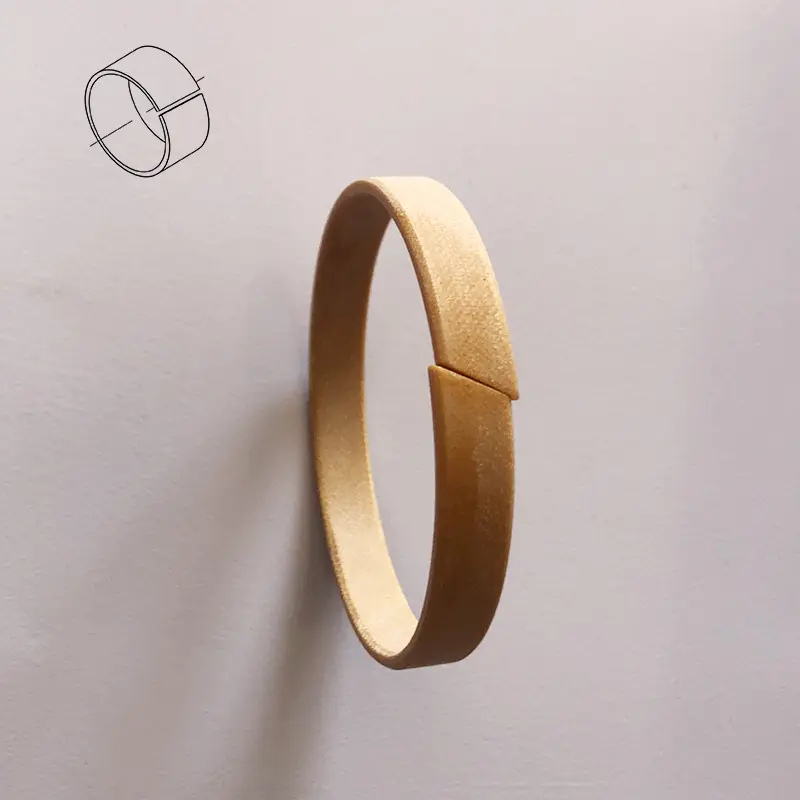

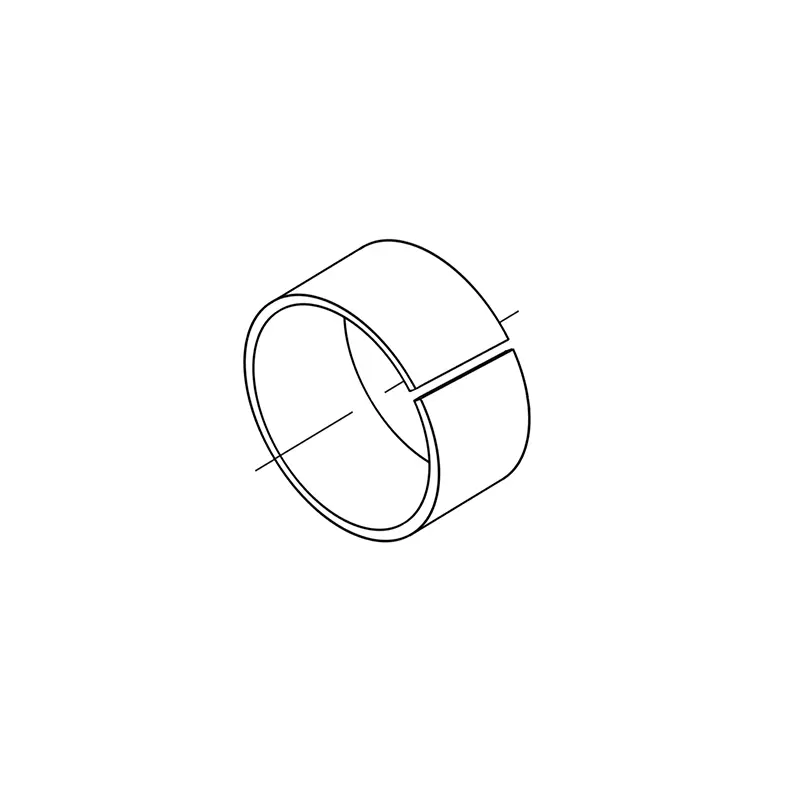

Устойчивые к износу кольца выполняют функцию точного направления поршня или поршневого стержня в гидравлическом цилиндре и поглощения радиальной силы, что может предотвратить контакт металла. По сравнению с металлическими кольцами, неметаллические износные кольца имеют преимущества износостойкости, избегая контакта металла, подавления вибрации, позволяя большему радиальному зазору, простым канавкам и легкой установке, а также низкие затраты на техническое обслуживание. Они широко используются. Среди них ткань, армированные тканью, кольца-гида и PTFE-гид доступны на разрезании на месте и готовых к использованию.

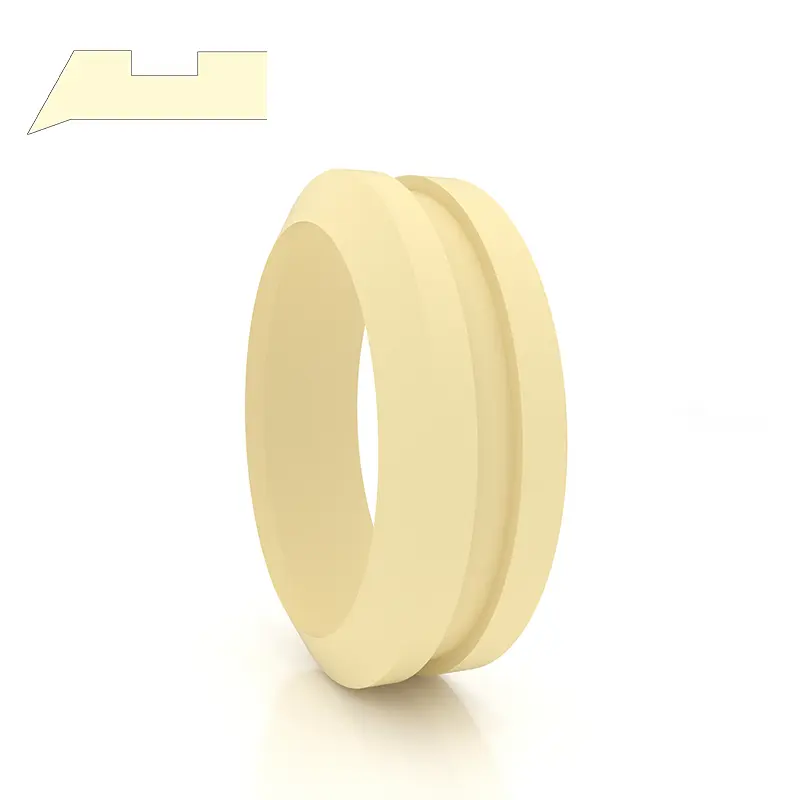

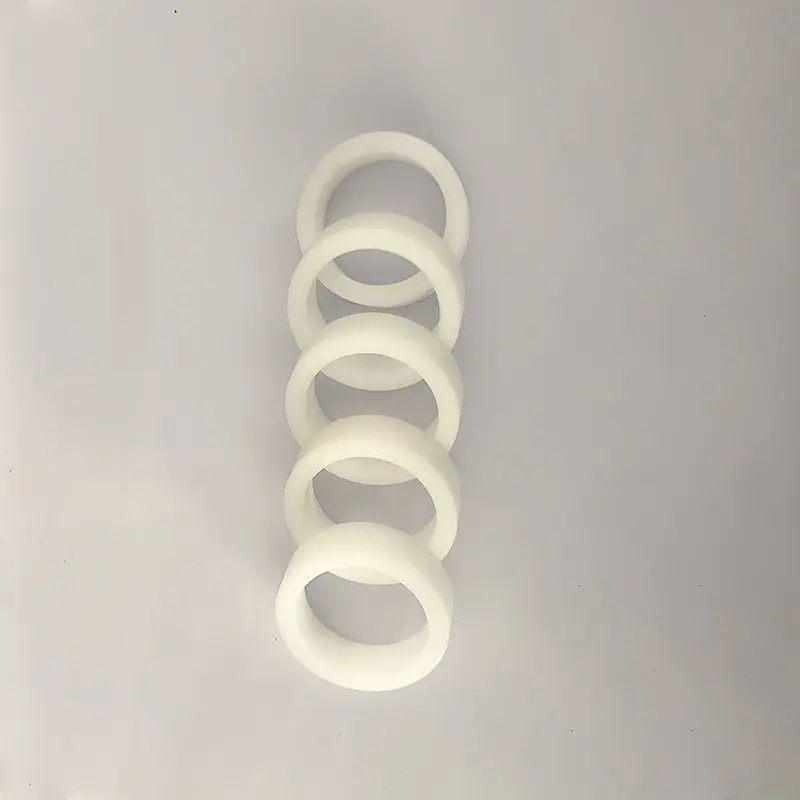

С точки зрения направляющих рукавов, GFAI используется для поршневых стержней, с поддержкой, направляющими и пыленными функциями; GFI также используется для поршневых стержней, играя вспомогательную и руководящую роль; GFA используется для поршней, обеспечивая поддержку и руководство. Эти продукты помогают гидравлическим цилиндрам работать стабильно во всех аспектах.
Особенности продукта и приложения:
Пример заказа:
PTFE GUIDE RAID Пример заказа RC1081-9.7x2,5
Пример заказа фенольной ткани пример заказа RC1082-9.7x2,5

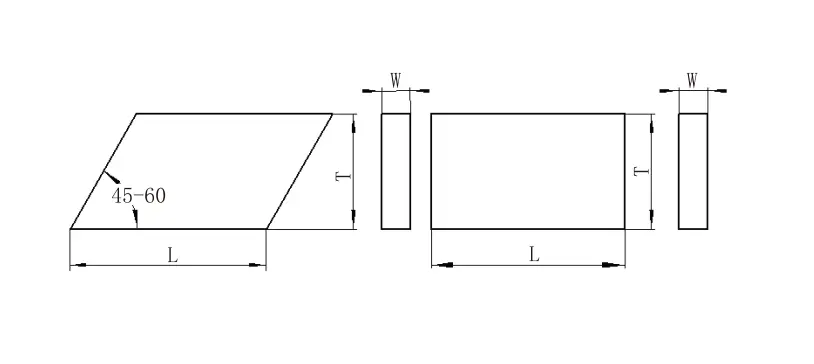

Расчет длины резки
Для вала: l = 3,1 (d+w) для отверстия: L = 3,1 (D-W)
L --- Длина кольца D --- Диаметр вала D --- Диаметр отверстия w --- Толщина кольца z --- Вырежнее зазор

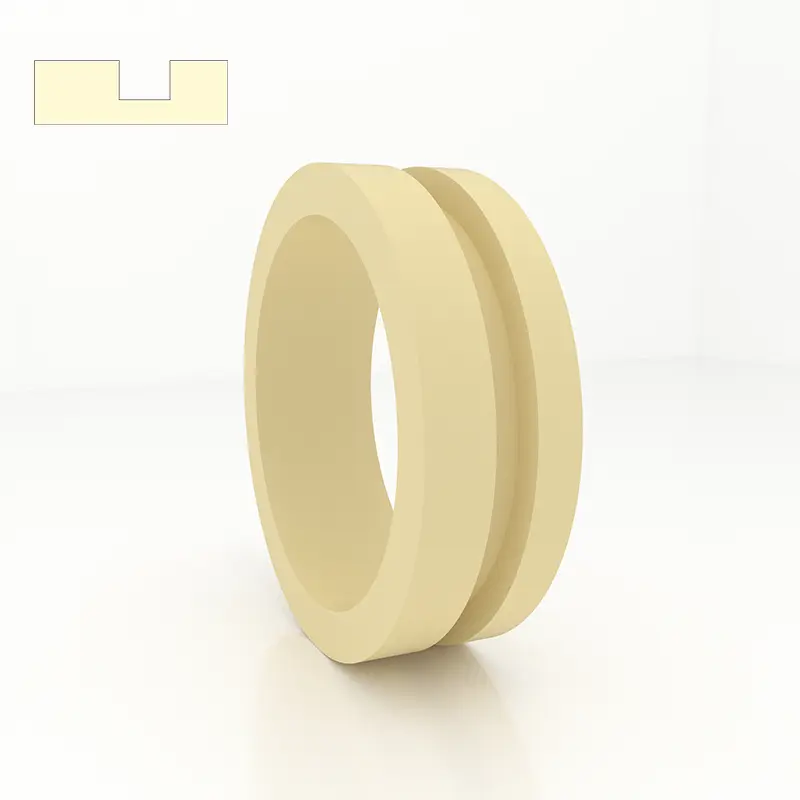

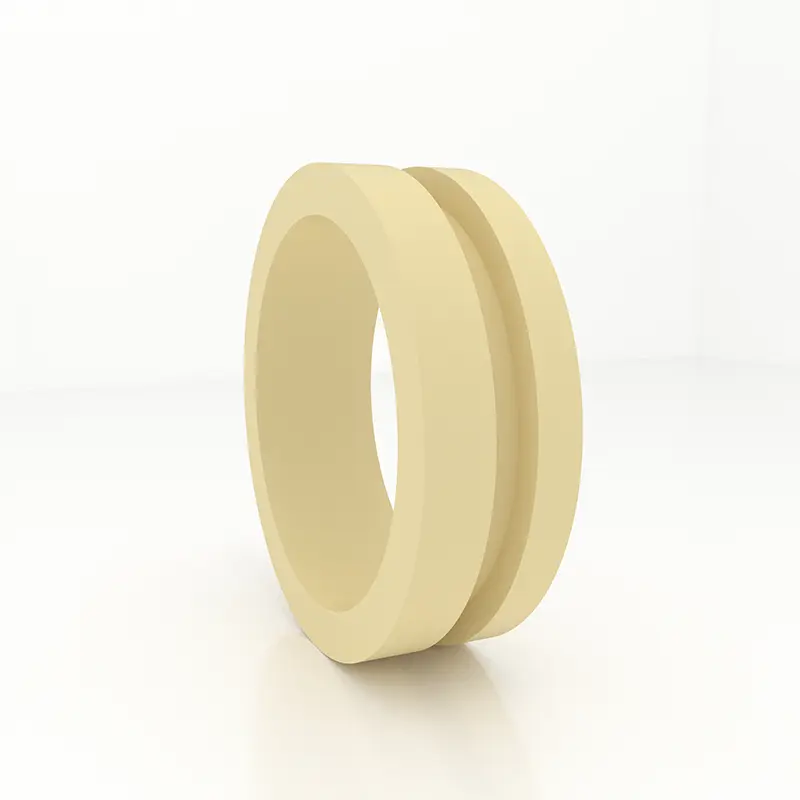

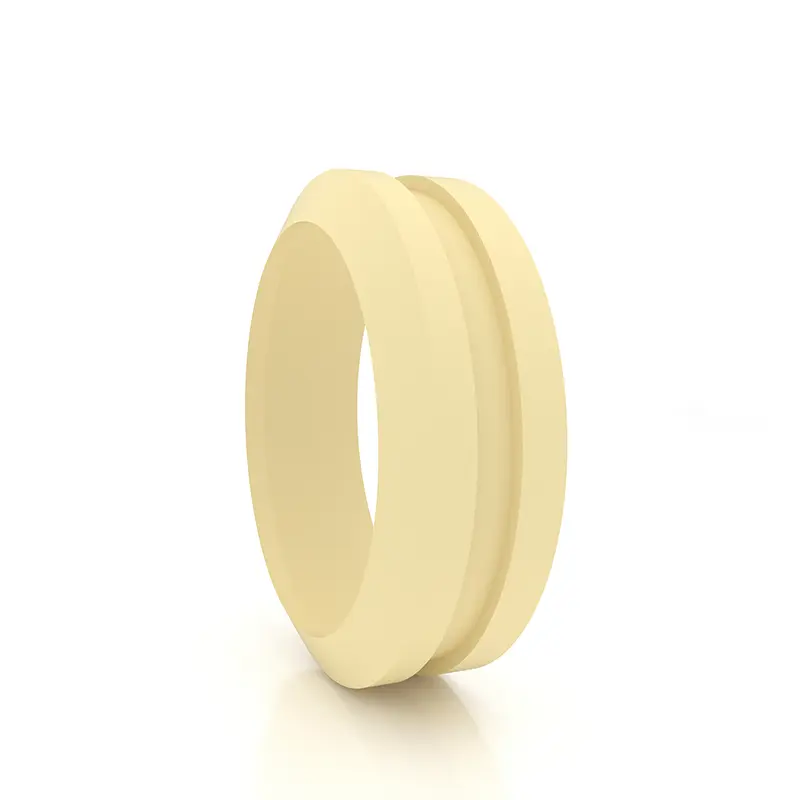

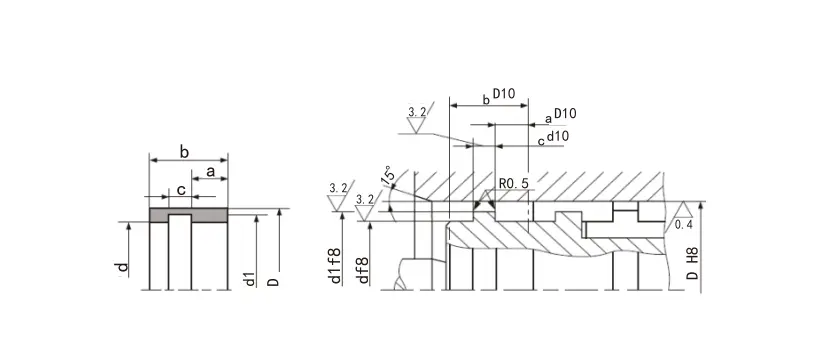

Руководство Gfai

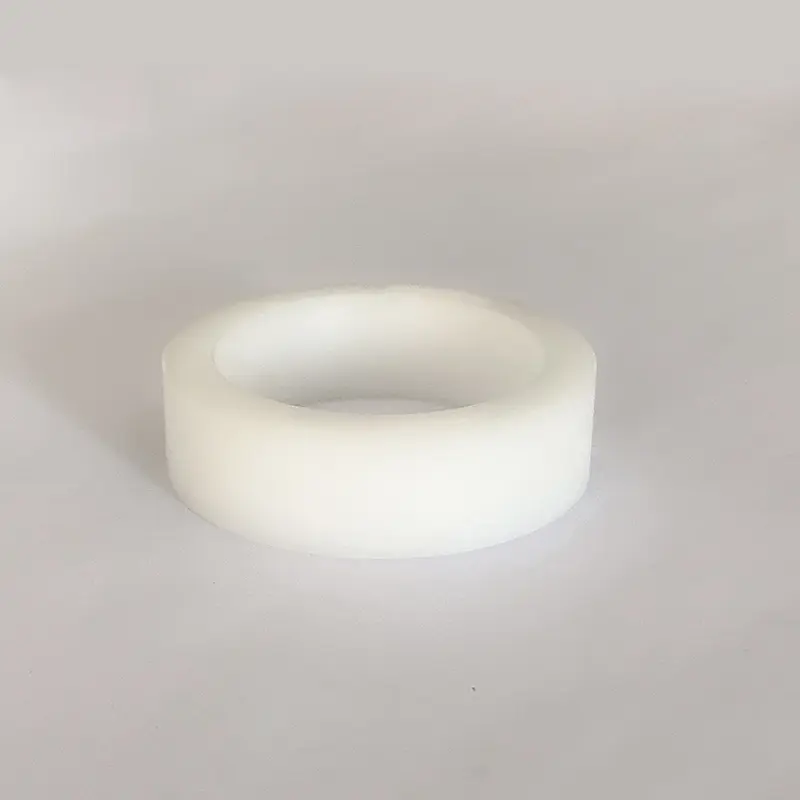

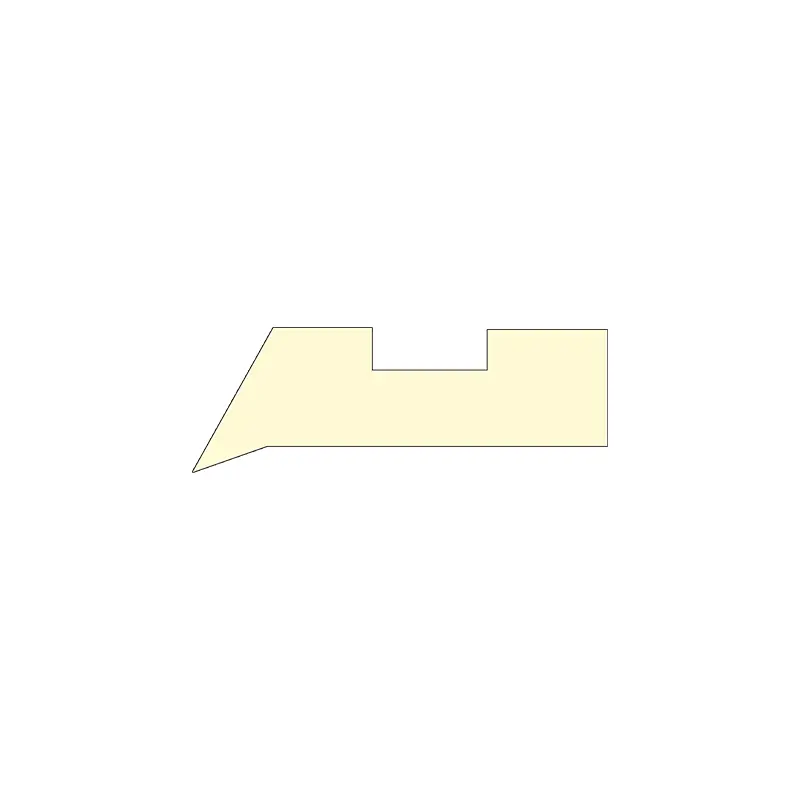

1. Производительность и использование: Guide Drecke Gfai - это направляющий рукав для поршневого стержня, который поддерживает и направляет поршневой стержень и имеет пылепроницаемую функцию.
2. Материал: нейлон PA, полиоксиметиленовый POM и политетрафторэтилен PTFE.
3. Условия работы: рабочая температура: -55 ～+225 ℃ (PTFE используется выше 120 ℃).
4. Стандарт проектирования: при проектировании и выборе обратитесь к серии FAI Series Hunger Company.
5. Метод маркировки и заказа: Руководство GFAI помечено номером заказа, Пример: GFAI-0600PTFE

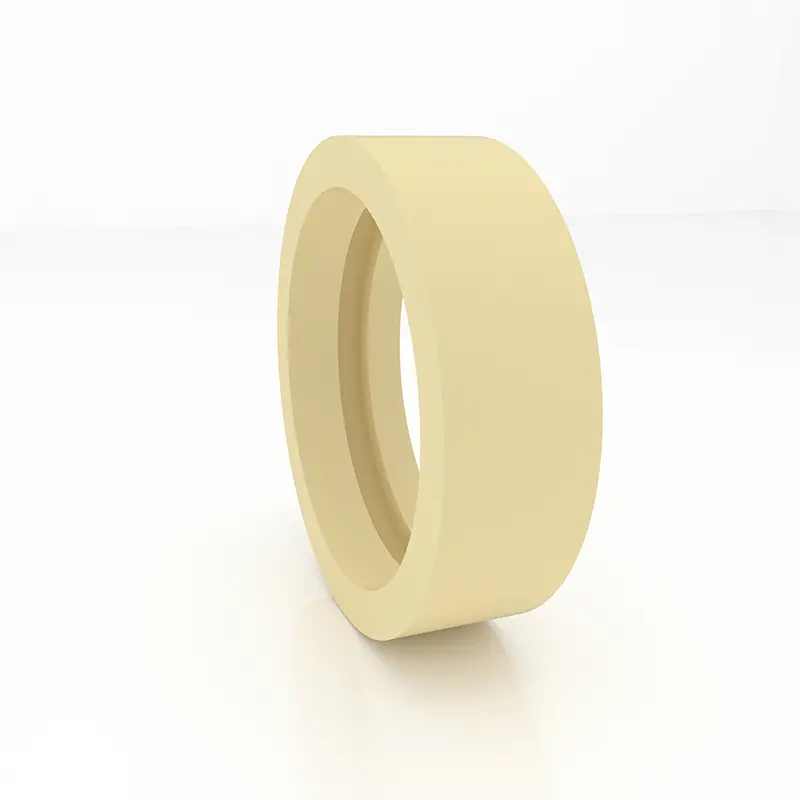

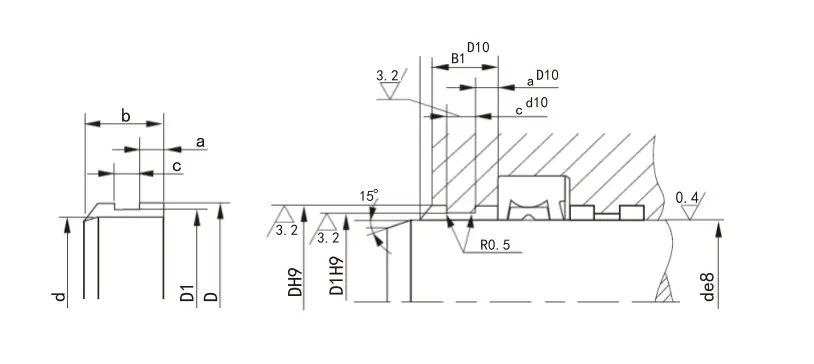

Руководство GFI
1. Производительность и использование: Guide Rooleve GFI - это направляющий рукав для поршневого стержня, который поддерживает и направляет поршневой стержень.
2. Материал: нейлон PA, полиоксиметиленовый POM и политетрафторэтилен PTFE.
3. Условия работы: рабочая температура: -55 ~+255 ℃ (PTFE используется выше 120 ℃)
4. Стандарт проектирования: при разработке и выборе см. В серии FI Hunger.
5. Метод маркировки и упорядочения: Guide Diredeve GFI отмечен номером заказа, Пример: GFI-0360PA

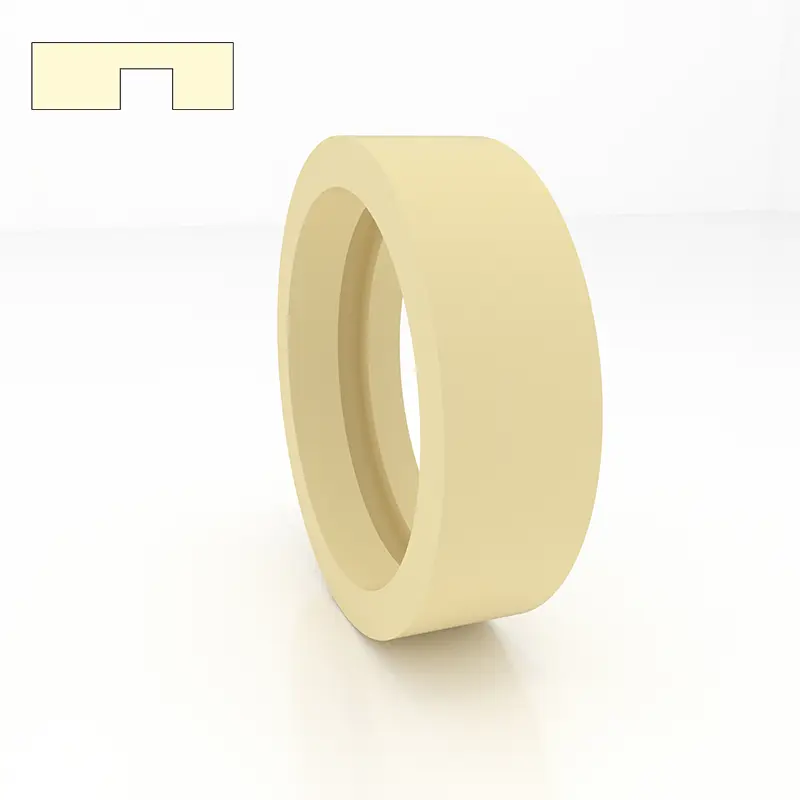

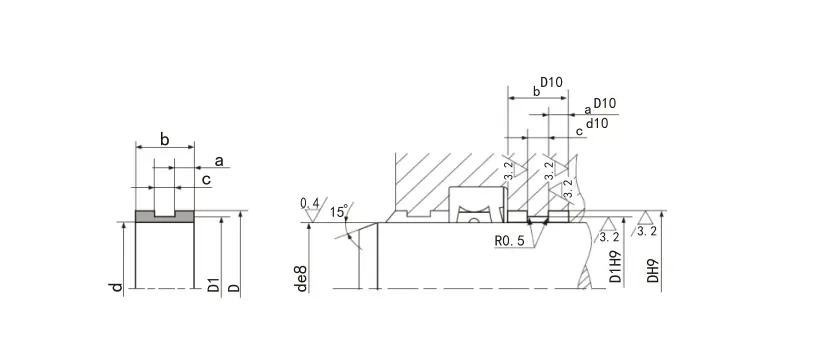

Руководство GFA
1. Производительность и использование: Guide Drecke GFA - это направляющий рукав для поршня, который поддерживает и направляет поршень.
2. Материал: нейлон PA, полиоксиметиленовый POM и политетрафторэтилен PTFE.
3. Условия работы: рабочая температура: -55 ~+255 ℃ (PTFE используется выше 120 ℃)
4. Стандарт проектирования: при проектировании и выборе обратитесь к серии FA Hunger.
5. Метод маркировки и упорядочения: Guide Diredeve GFA отмечен номером заказа, Пример: GFA-0560PA

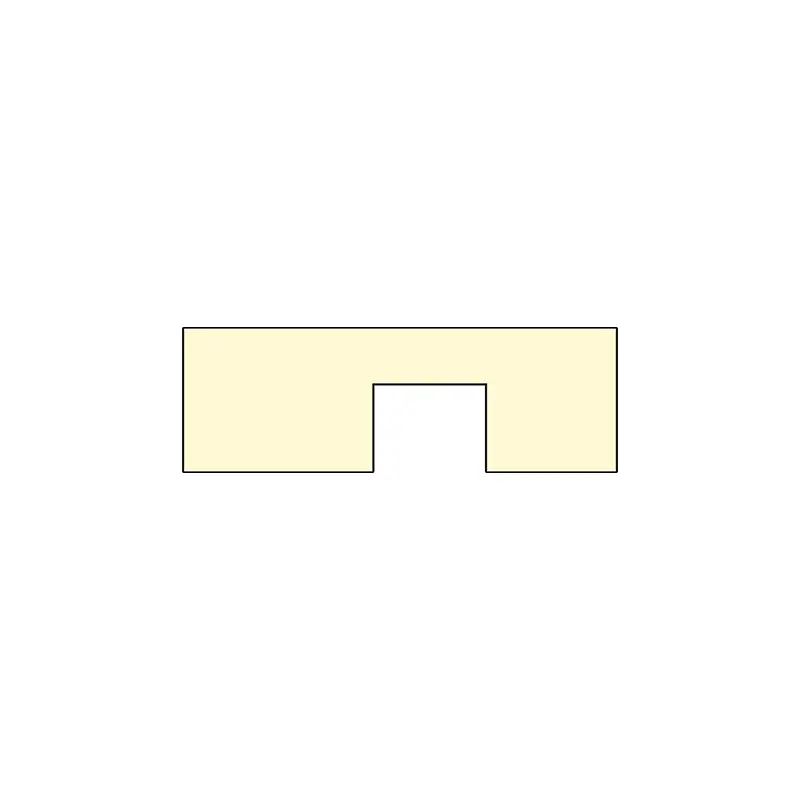

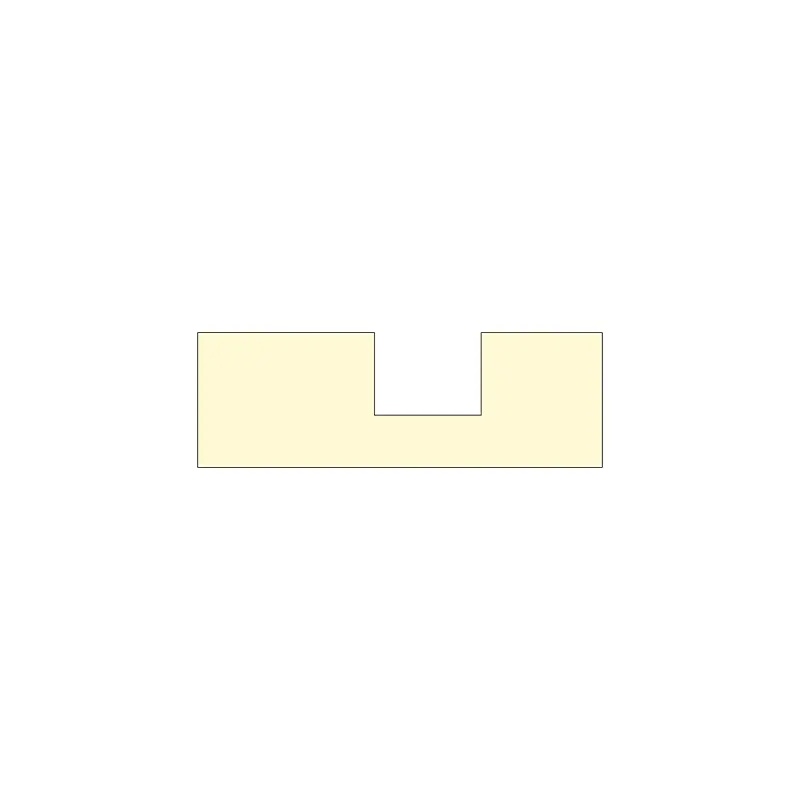

6. Структурное устройство:
Технические характеристики:
| Модель | Ширина канавки H+0,2 |
Толщина Т - 0,05 |
Толщина т Т - 0,05 |
Толщина Т - 0,05 |
Толщина Т - 0,05 |
Толщина Т - 0,05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| Примечание: серия Boldface обычно используется. Если требуемого продукта нет в этой таблице, пожалуйста, свяжитесь с нами. | ||||||

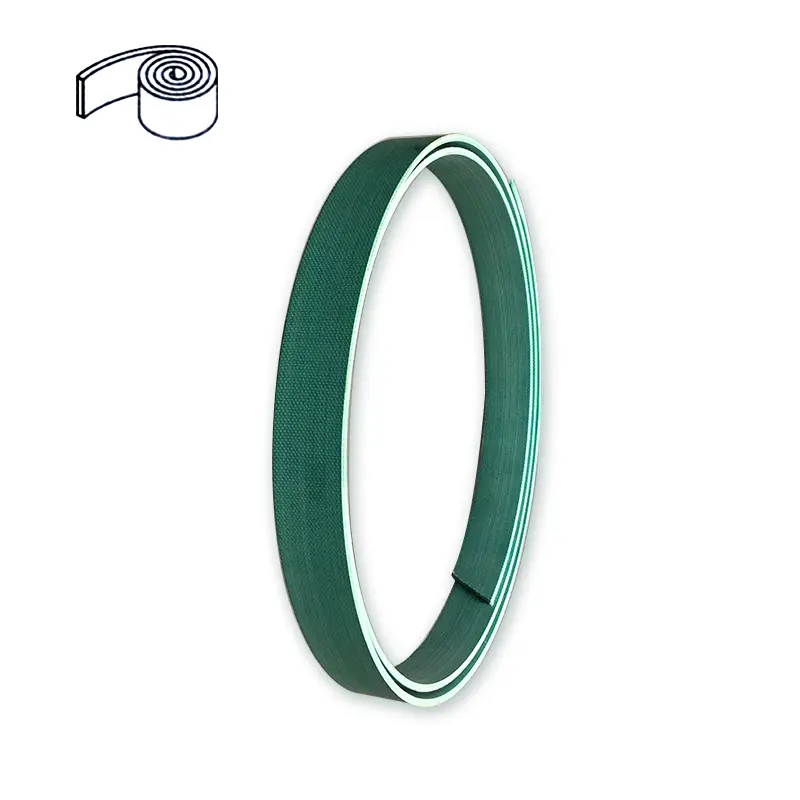

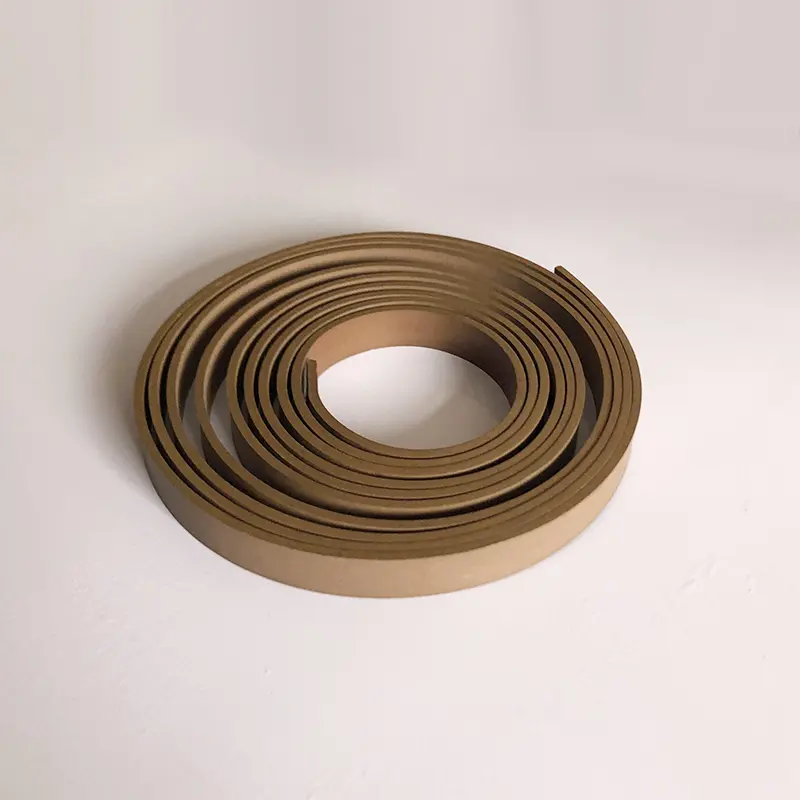

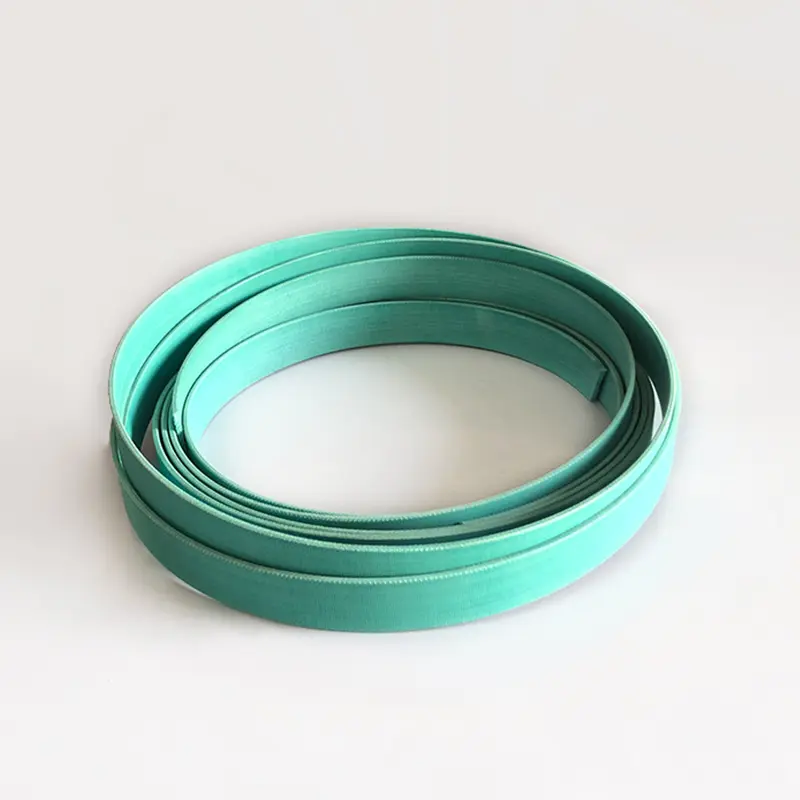

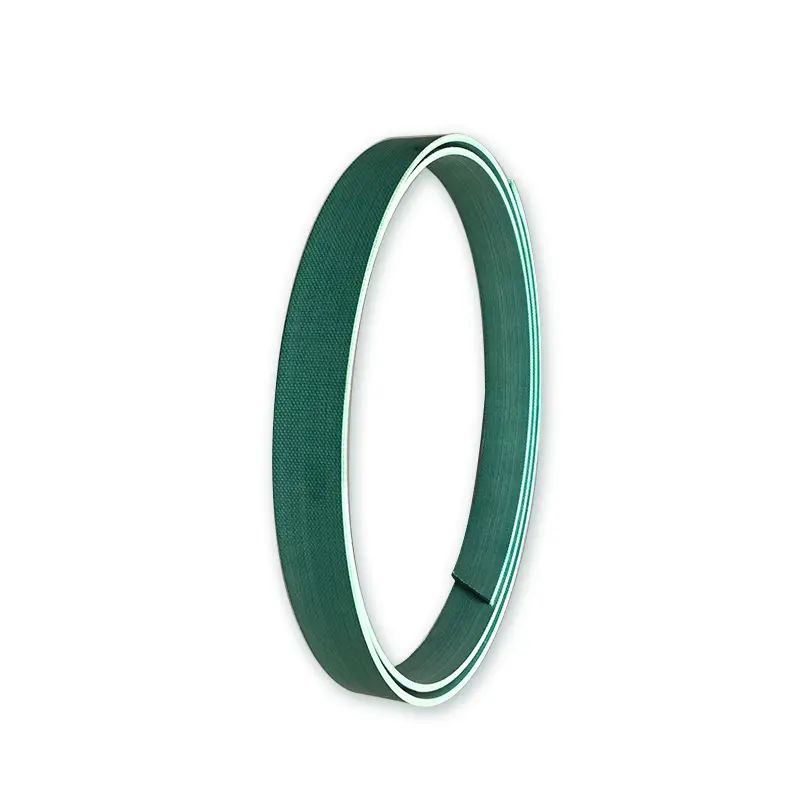

Управляемое тканью кольцо фенольного опор (ремень)
Опорное кольцо является важным основным компонентом гидравлического цилиндра. Чтобы адаптироваться к разработке скользящих кольцевых комбинированных уплотнений и мягких структур подшипников в мире, наша компания успешно разработала корневые кольца с фенольной поддержкой, армированные тканью (ремни). Годы фактического использования показали, что этот продукт достиг или превышал уровень качества аналогичных иностранных продуктов и широко высоко оценил пользователи. Таблицы с 1 по 4 - это таблицы производительности вспомогательных колец (ремни), созданные нашей компанией.
Таблица 1 Сравнение физических свойств нашего опорного кольца и продуктов Busak+Shamba
| Источник образца | Поддерживаю толщину кольца (мм) | Прочность на сжатие (МПа) | Устойчивость к масле. (70 ± 2 ℃*24 ч) | Прочность на разрыв (MPA) | Межслойная адгезия (Кн/м) |
| Мода+Шамба | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| Наши продукты | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (с графитом) | 390 | 0.63 | 36.4 | 2.08 |
| Тип примера | Наши продукты | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Ноквер (день) | Принудительный полиоксиметилен | Кошка (США) | |
| Измеренное значение | Требуемые индикаторы | ||||||||
| Прочность на сжатие (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | ≥150 | ≥80 | ≥217 |
| Тип примера | Наши продукты | Orchot tlg ① | Duratec900 ① | Turcite47 ② | MT64/5B | Ноквер (день) | Принудительный полиоксиметилен | Кошка (США) | |
| Измеренное значение | Требуемые индикаторы | ||||||||
| Прочность на сжатие (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | ≥270 | - | ≥80 | ≥217 |
| Загрузка на единицу длины контакта W (N/мм) | Hertz Contact Relay ΔH (N/MM2) | Коэффициент трения | |||
| Сухое состояние трения | Нефтяное состояние смазки | ||||
| Наши продукты | Orchot Tlg | Наши продукты | Orchot Tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |
| Материал | PTFE+бронза |

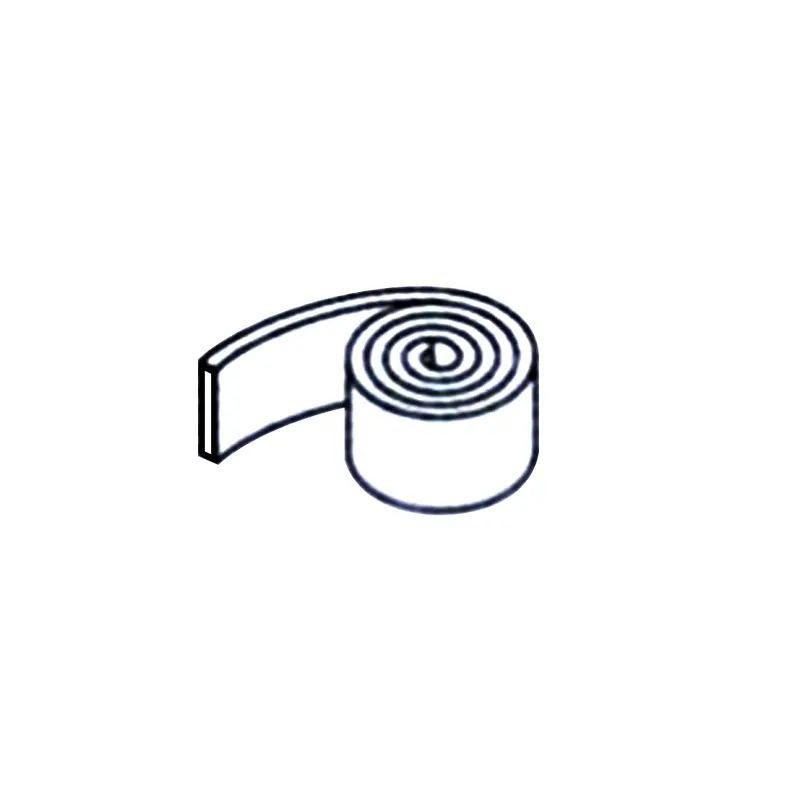

| Поставлять | Рулоть (обычно около 20 метров/рулон) или вырезать до требуемой длины |
| Преимущества | 1. Низкое трение, без ползущего и кусания; |
| 2. может хорошо работать даже без достаточной смазки; | |
| 3. Устойчивые к различным средам, отличная химическая стабильность; | |
| 4. Может вместить жесткие предметы, встроенные в износостойкое кольцо, чтобы уменьшить жесткие объекты, царапающие цилиндр и уплотнения, поэтому в ситуациях с тяжелой нагрузкой используйте несколько устойчивых к износостойкому кольцам; | |
| 5. Он также обладает хорошей износостойкостью в ситуациях высокоскоростной и легкой нагрузки, так что это наиболее широко используемое износостойкое кольцо; | |
| 6. Нет ограничений размера, можно использовать в ситуациях большого диаметра. | |
| Температура | -60 ~+200 ℃ |
| Максимальная скорость | 15 м/с |
| Максимальная прочность экструзии | 15N/мм2 (20 °) |
| 7,5 н/мм2 (80 °) | |
| 5n/mm2 (120 °) |

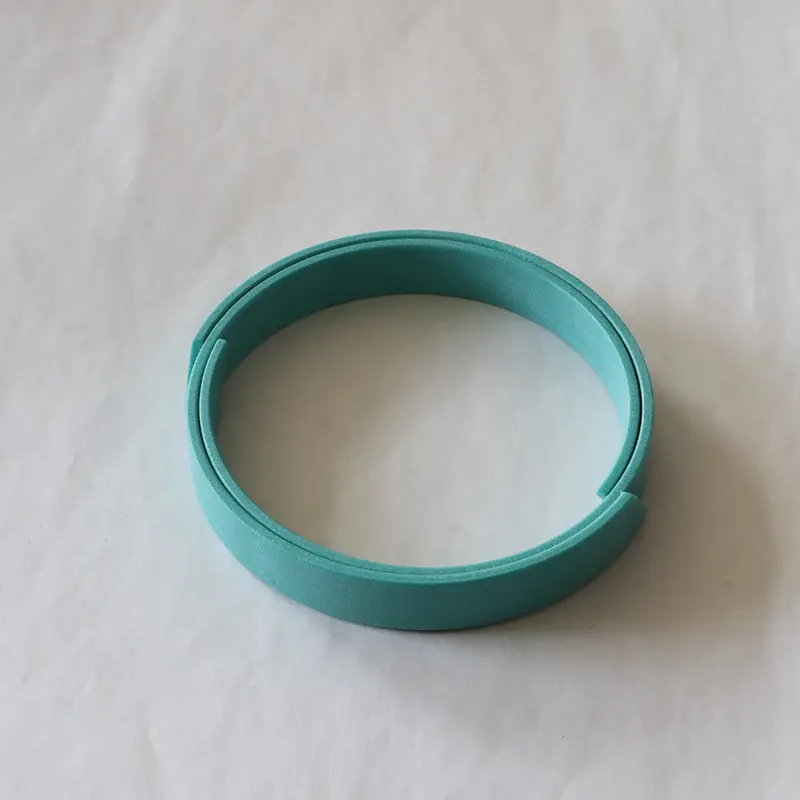

RCS неметаллическое руководство кольцо для поршневого стержня
Нематаллическое руководство RCT для поршня для поршня

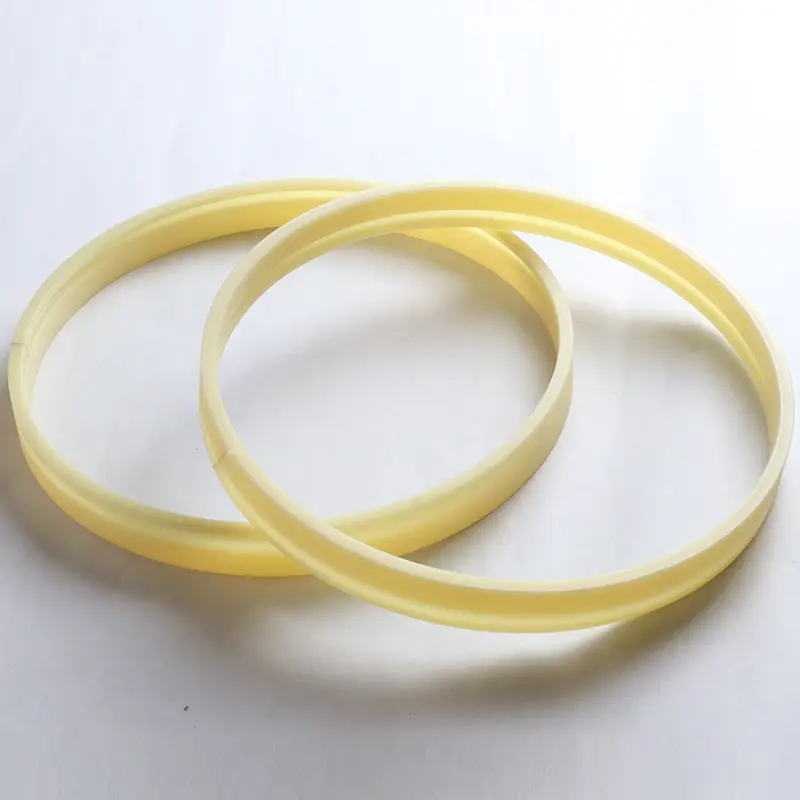

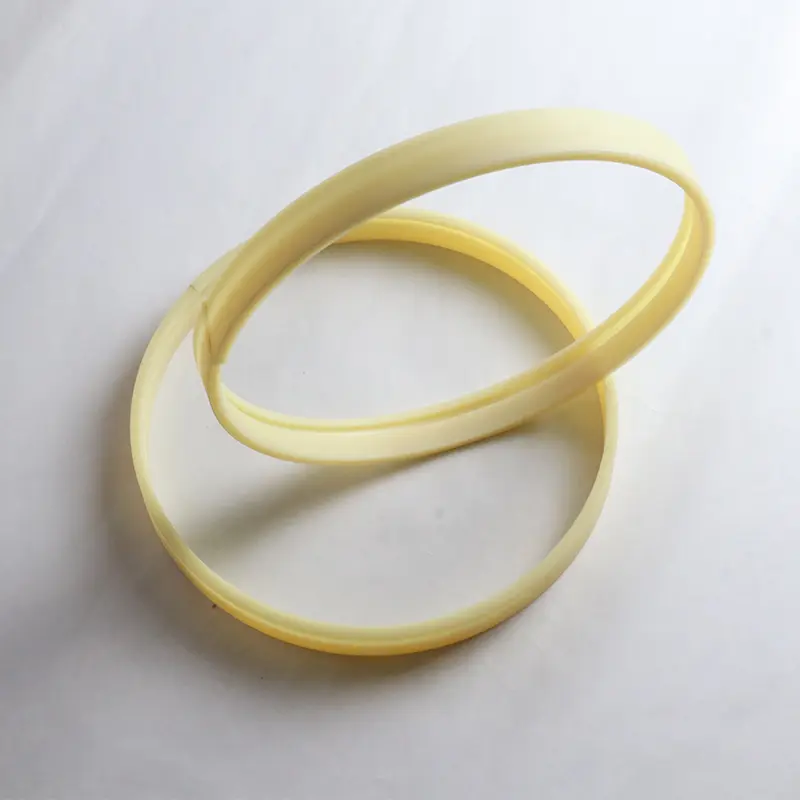

Для поршневого или поршневого стержня, работающего в гидравлическом цилиндре, износное кольцо имеет точный руководящий эффект и может поглощать радиальные силы. В то же время, износное кольцо может предотвратить металлический контакт скользящих деталей в гидравлическом цилиндре. По сравнению с металлическими кольцами, неметаллические износные кольца имеют много преимуществ. Среди них ткань, армированные тканью, кольца-путеводители и PTFE, доступны на типе резания на месте и готовом к использованию.
1. Хорошая износостойкость
2. Избегайте контакта металла до металла
3. может подавить механическую вибрацию
4. Из-за центрирующего эффекта износостойкого кольца допускается большой радиальный зазор
5. Канавка проста и легко установить
6. Низкая стоимость технического обслуживания на основе вышеуказанных преимуществ, широко используется
Материал:
1. Политетрафлюороэтилен PTFE3 (общий материал), PTFE4 (применимо к среде с низкой вязкостью, такими как вода), PTFE1 (требования с низким содержанием трения, такие как пневматика)
2. полиоксиметилен POM или нейлоновый PA и его модифицированные материалы
3.
Сравнение таблицы несущей грузоподъемности различных материалов (ссылка)
| Материал | Емкость макс. (N/MM2) |
| Наполненный PTFE медный порошок | 15 (20 ℃); 7,5 (80 ℃) 5 (120 ℃) |
| Фенольный порошок с тканью | 90 (60 ℃); 40 (80 ℃) |
| Полиоксиметилен или нейлон | 25 (60 ℃); 15 (80 ℃) |
| Полиоксиметилен или нейлон | 40 (60 ℃); 30 (80 ℃) |
| Гладкость | RTMAX (мкм) | Ra (мкм) |
| Скользящая поверхность | ≤2,5 | 0,05-0,3 |
| Канавка снизу | ≤10 | ≤2 |
| Канавка сторона | ≤15 | ≤3 |
Серия спецификации спецификации кольца поршневого стержня
| Диаметр стержня | Нижний диаметр | Ширина канавки | Толщина | Зазор |
|
Диаметр стержня | Нижний диаметр | Ширина канавки | Толщина | Зазор |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999,9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999,9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
