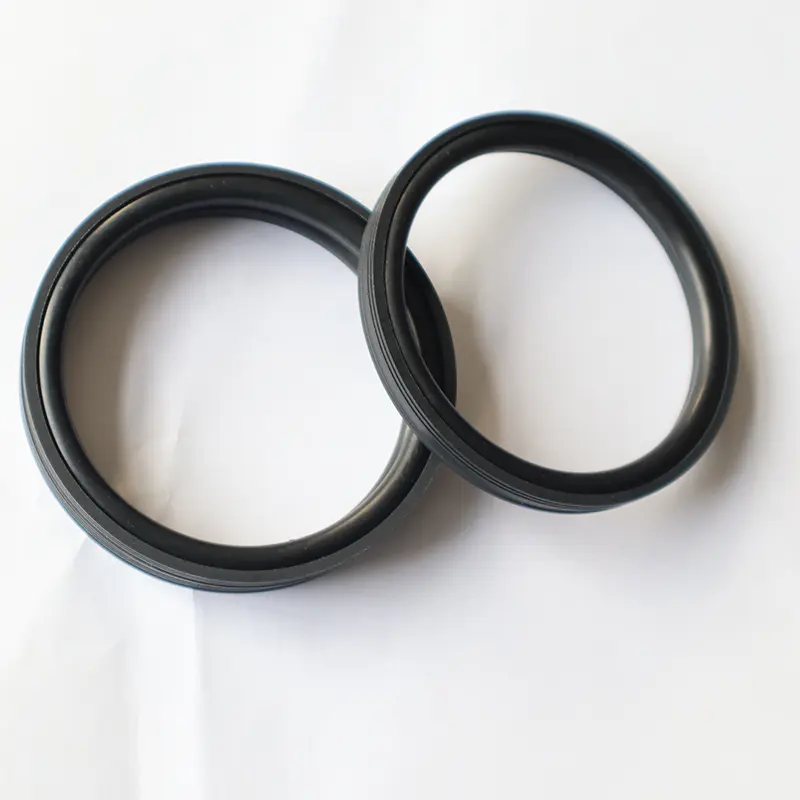

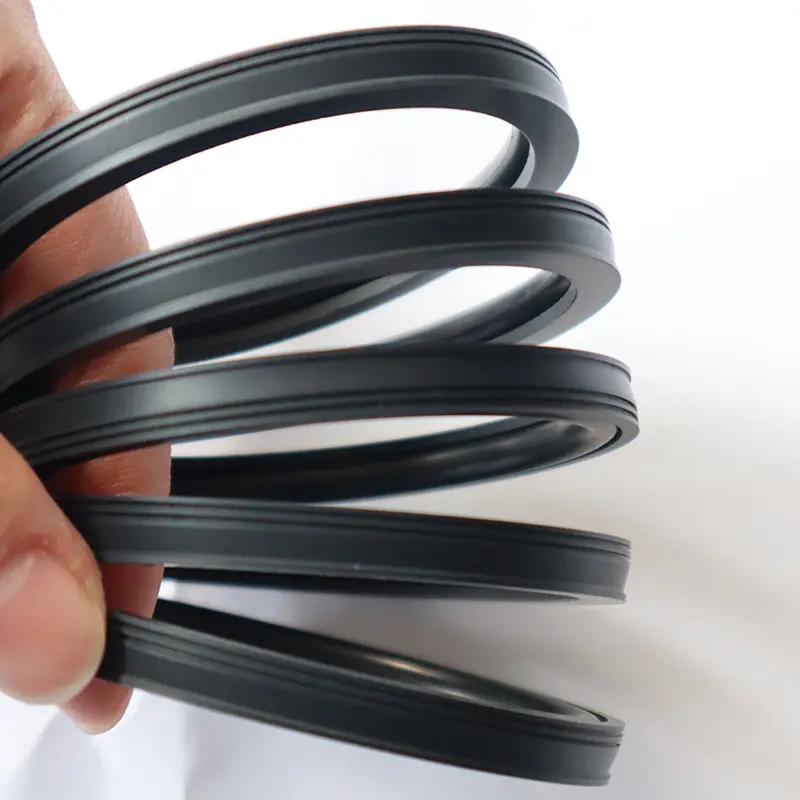

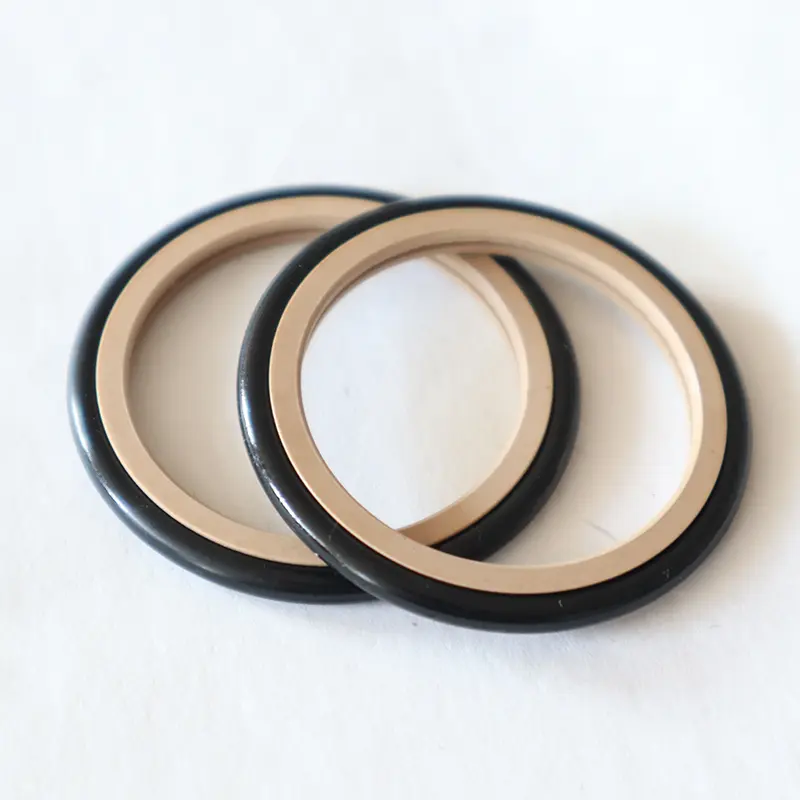

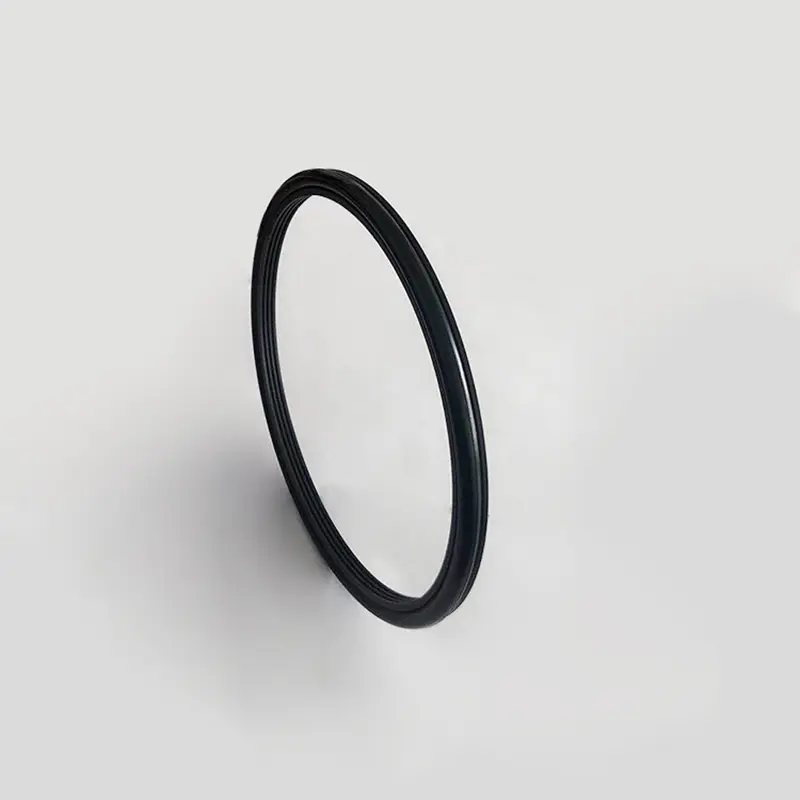

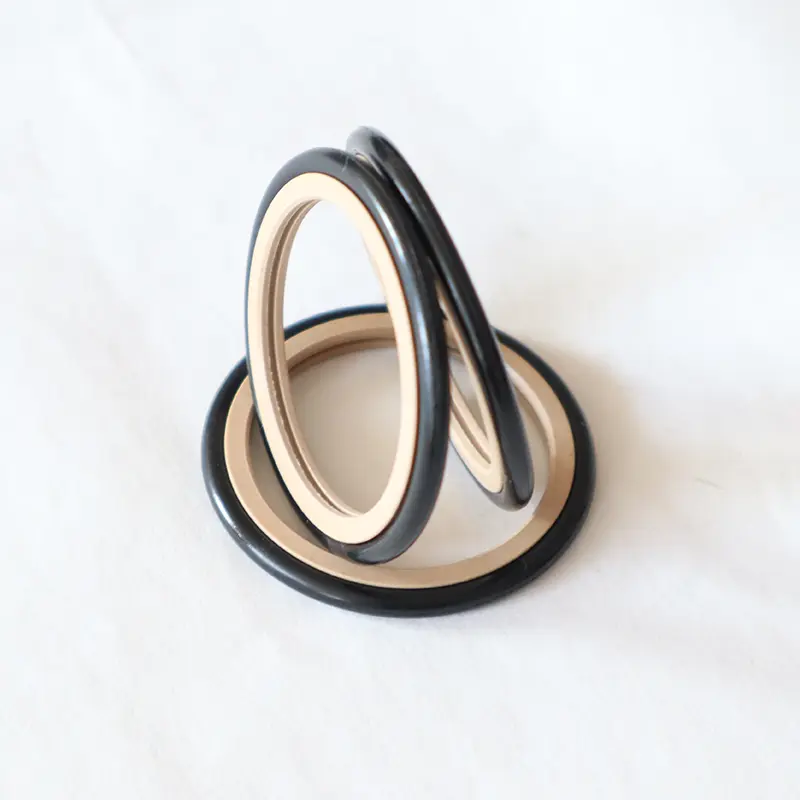

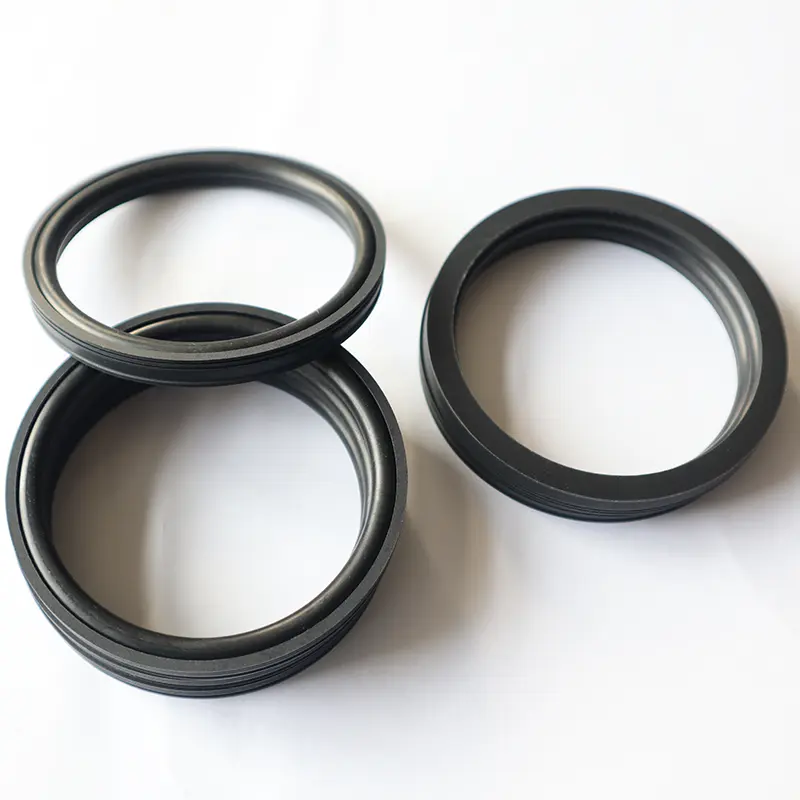

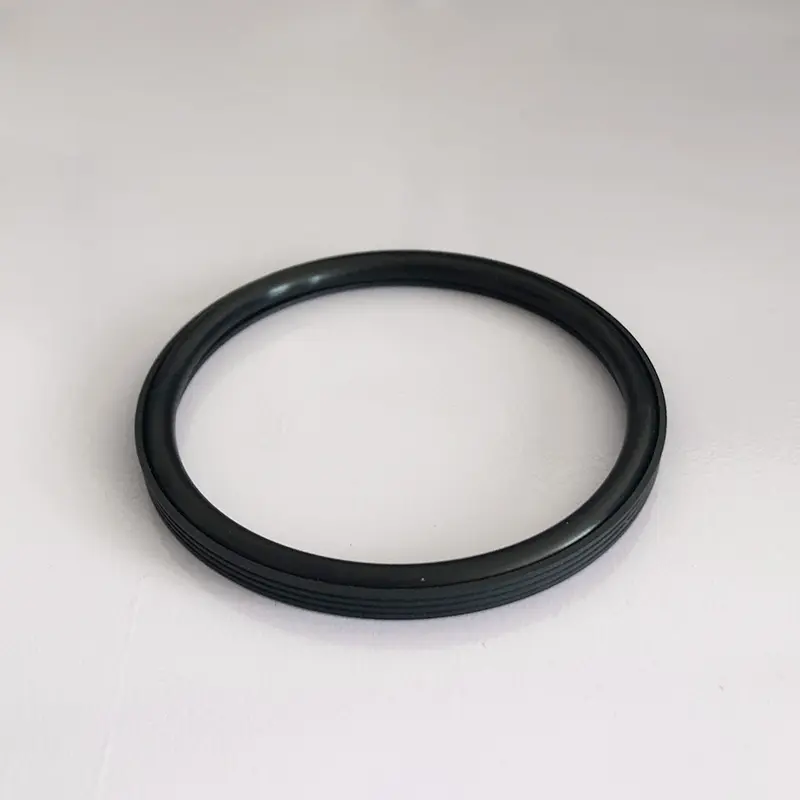

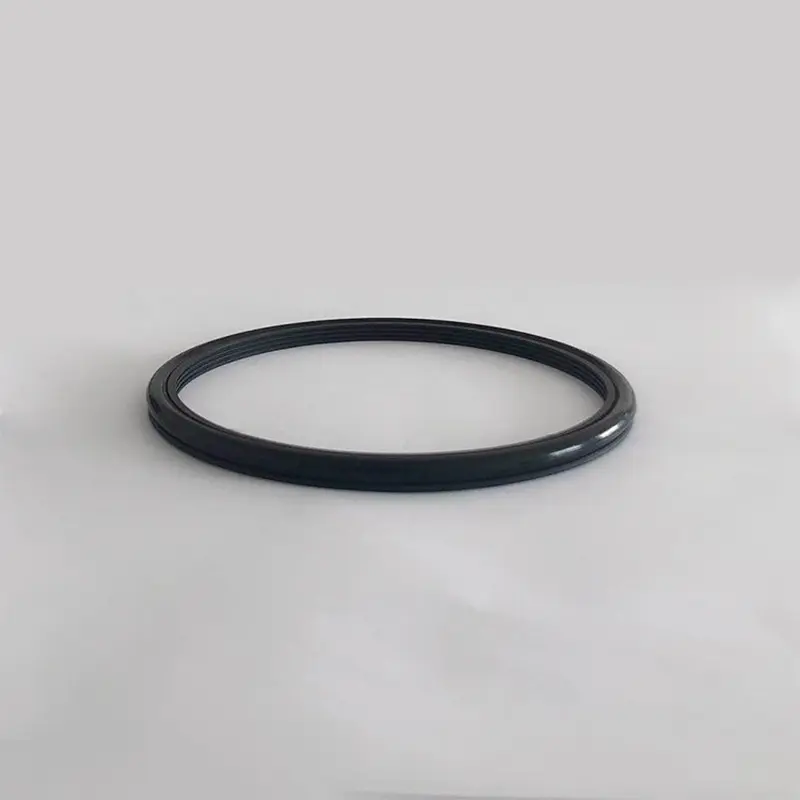

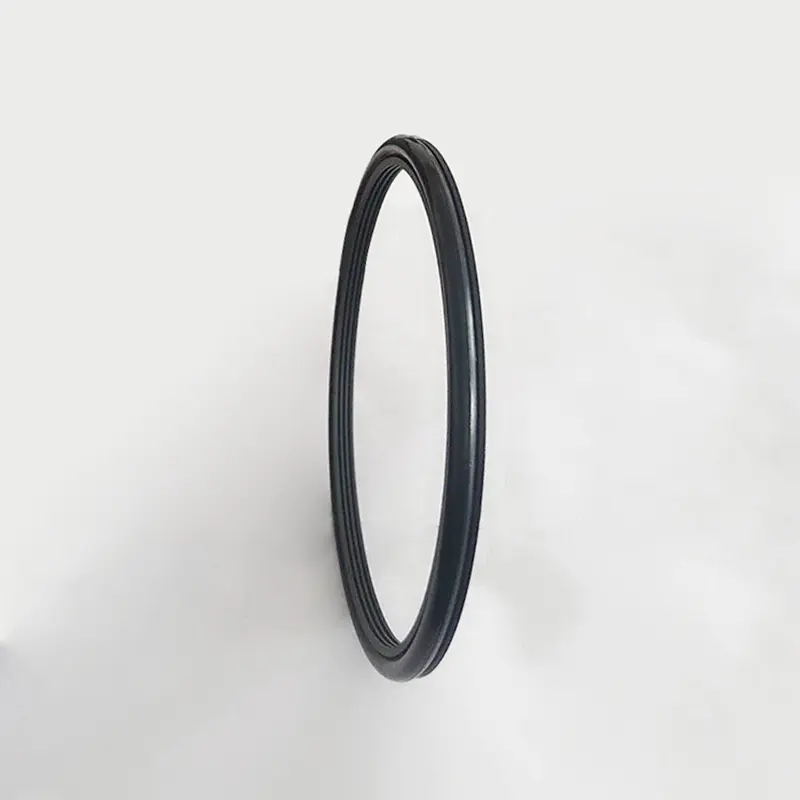

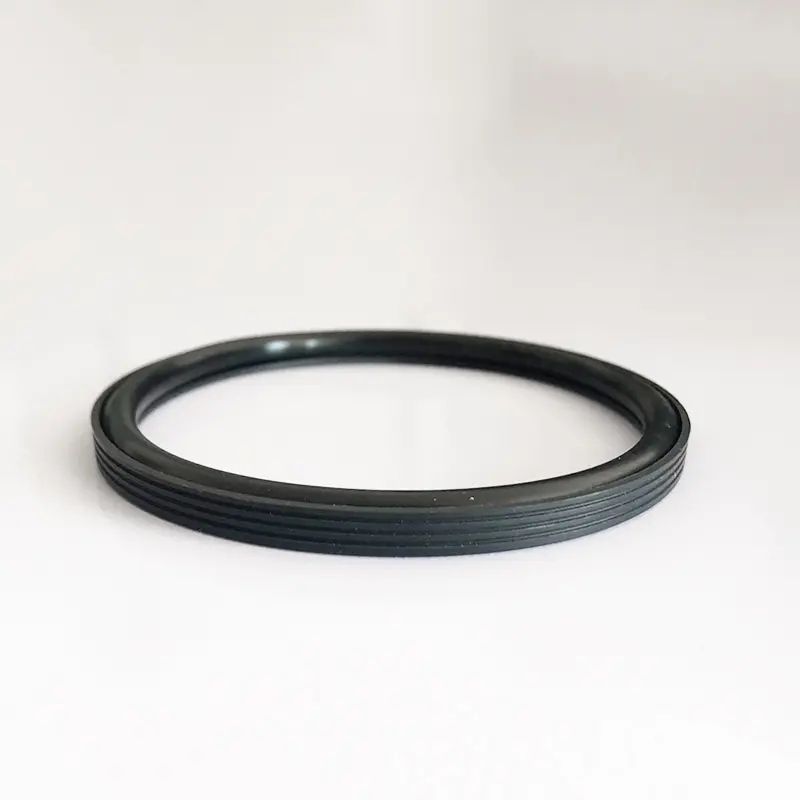

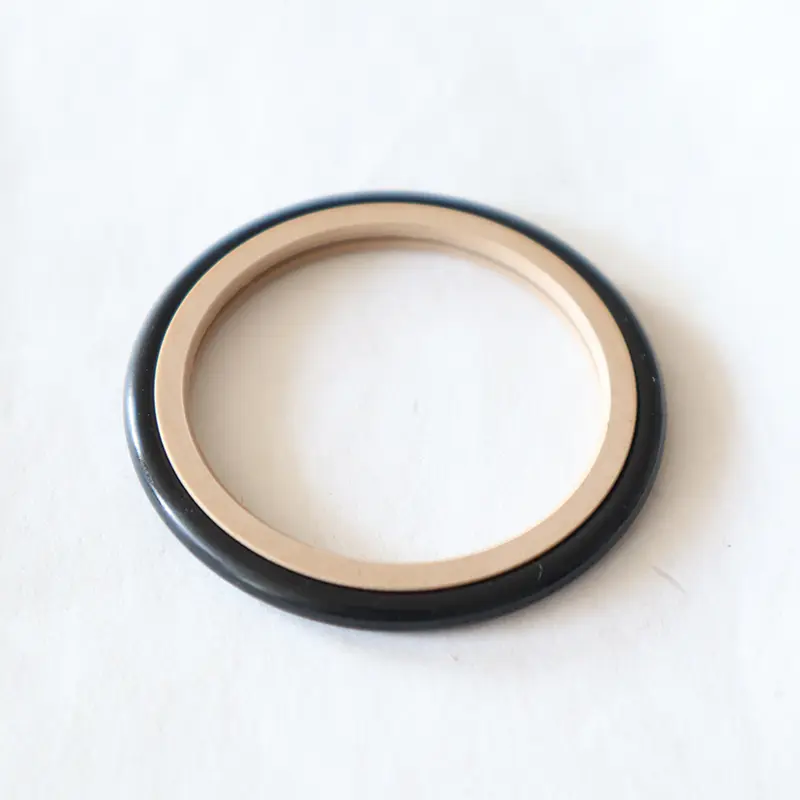

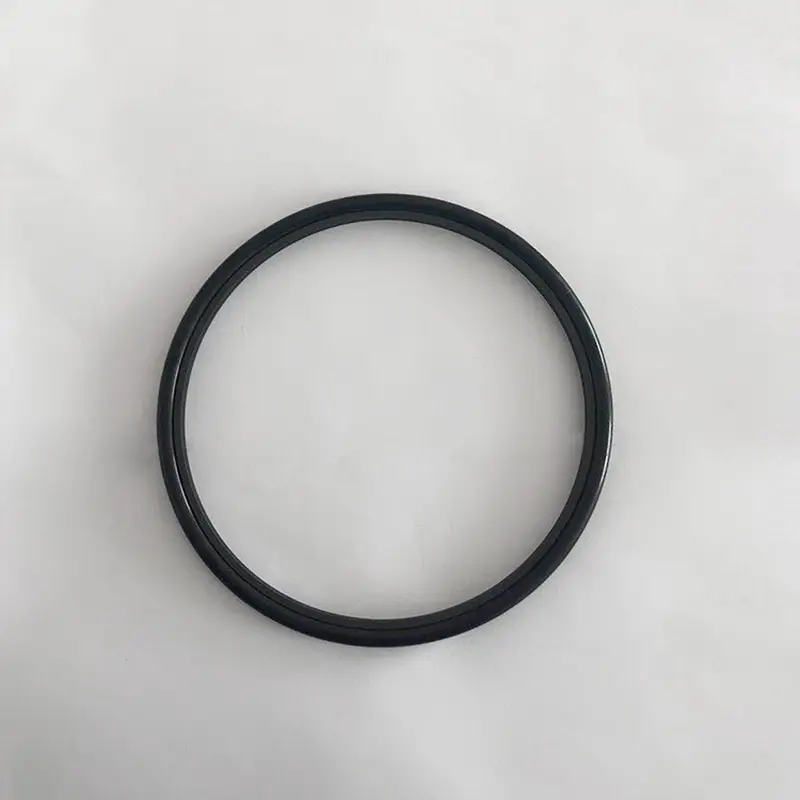

Уплотнения высокого давления RC2061 и RC2062 для цементной суспензии, запускаемых уплотнениями Ruichen, предназначены для того, чтобы справиться со сложными и резкими условиями герпейного герби цемента.

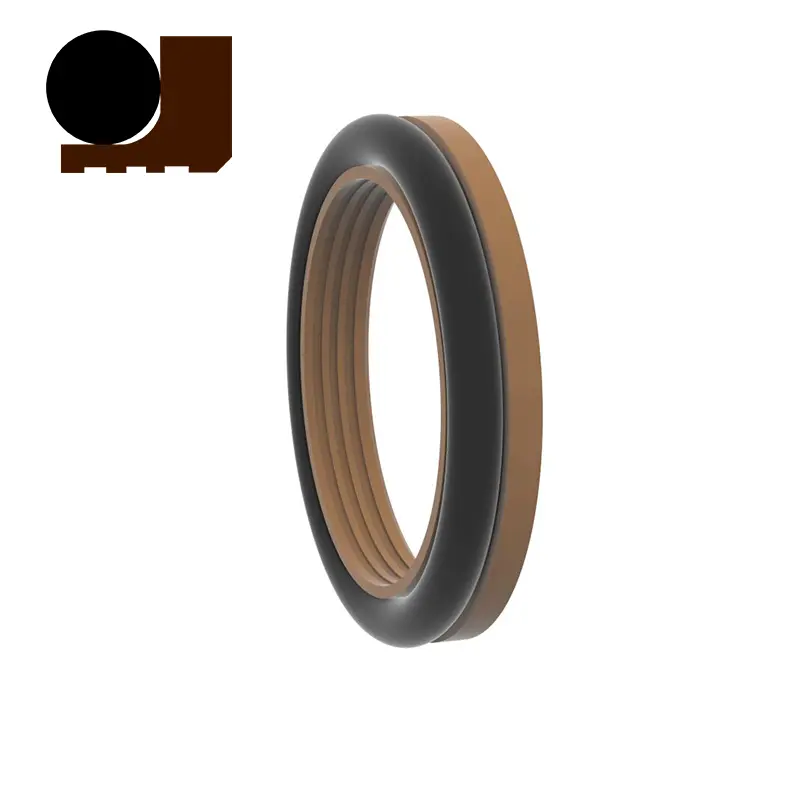

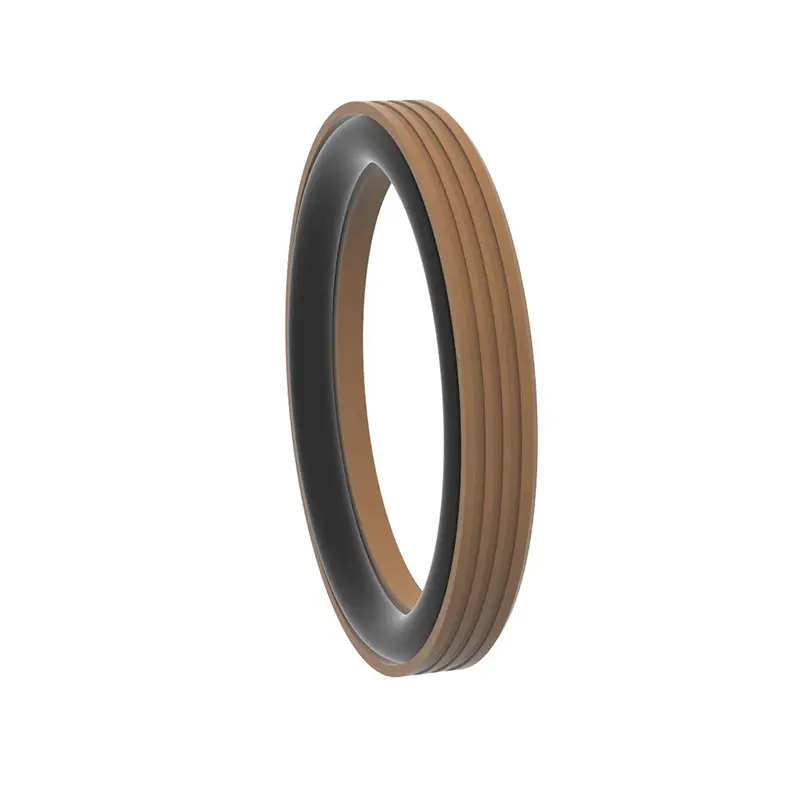

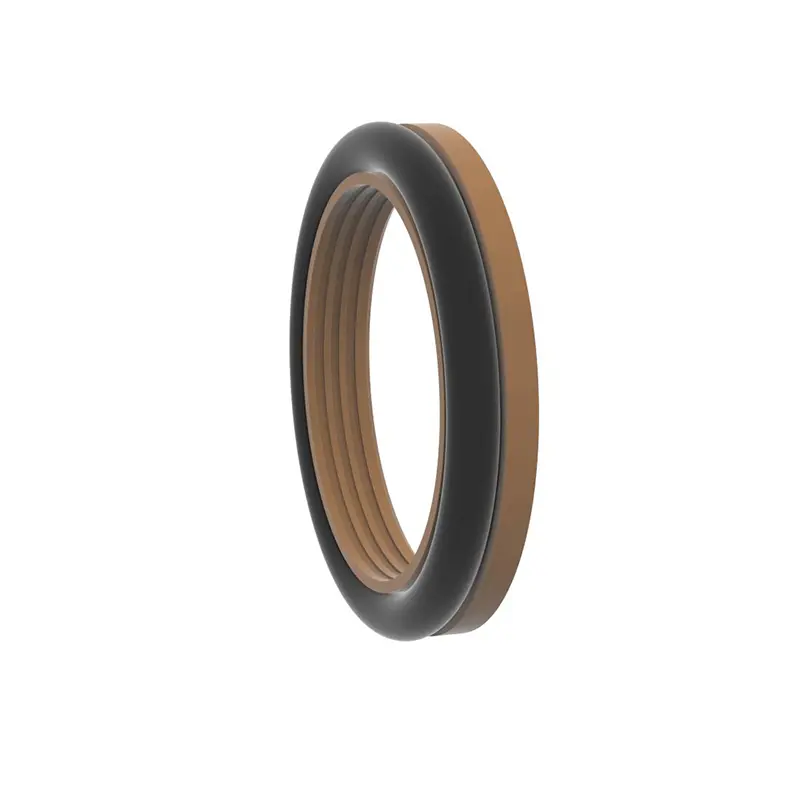

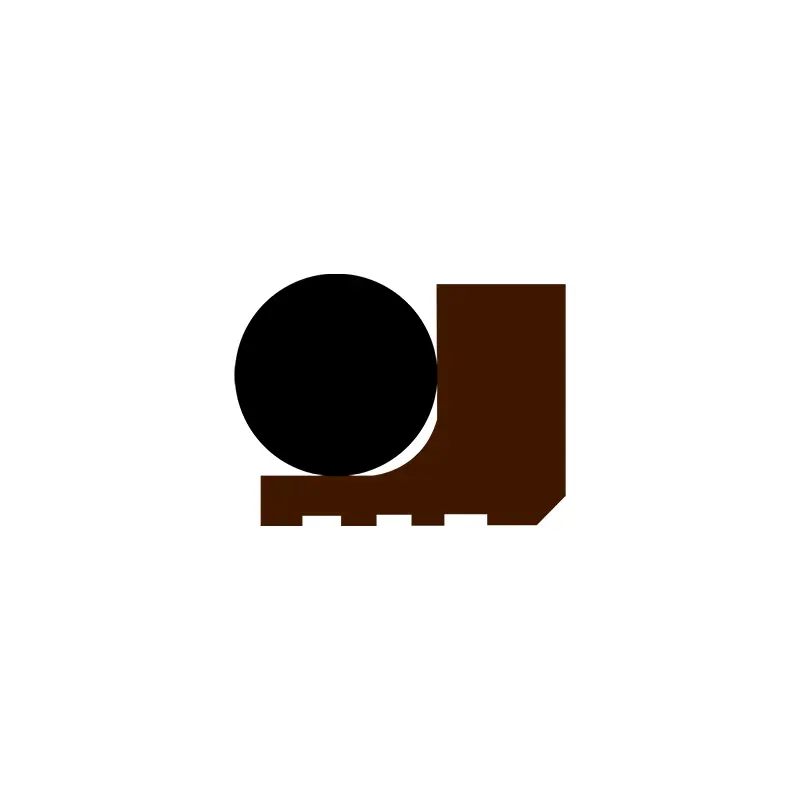

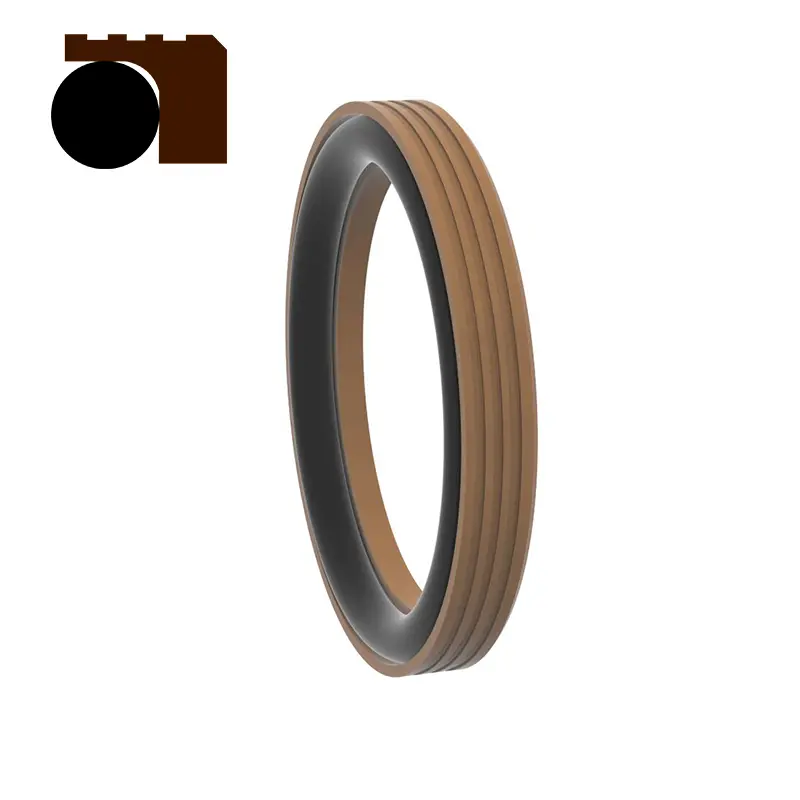

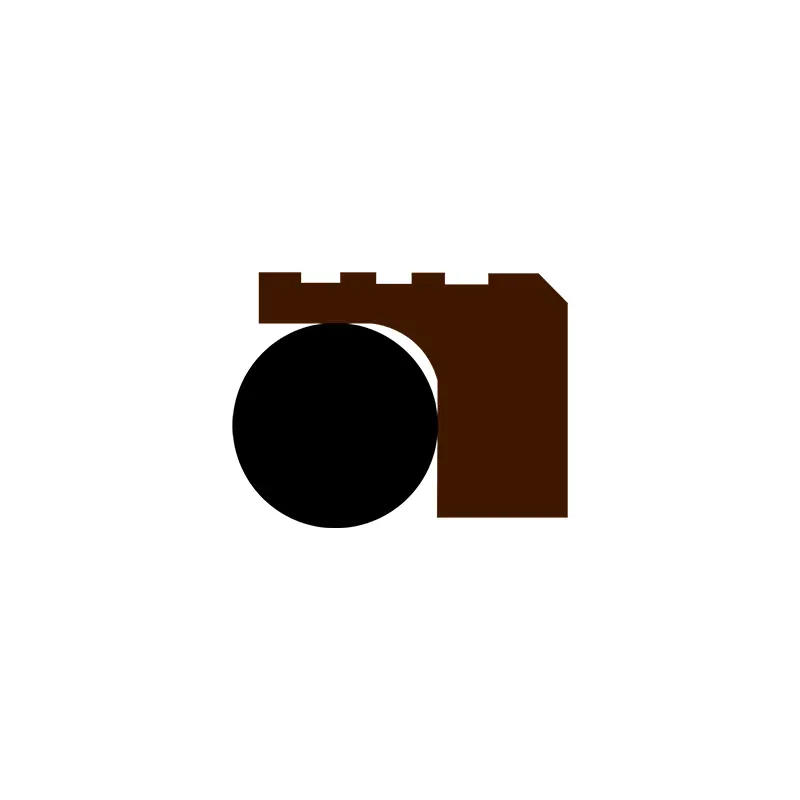

Эти два продукта имеют одинаковую структуру, оба из которых состоят из тщательно разработанного высокофункционального инженерного пластикового зубчатого зубчатого кольца и уплотнительных колец для достижения одностороннего герметизации гидравлического возврата и вращающихся движений. Они имеют широкий спектр применений и могут играть важную роль в оборудовании, таком как насосы плунжера, грязевые насосы, винтовые буровые учения, буровые установки, нефтяное оборудование и бетонные смесительные растения.
С точки зрения производительности, наши уплотнения высокого давления для цементной суспензии могут показать много преимуществ. Характеристики длительного срока службы снижают необходимость частой замены герметичных деталей и снижения затрат на обслуживание оборудования; Низкие характеристики трения обеспечивают плавную работу оборудования и снижают потерю энергии; Хорошее герметизация эффективно предотвращает утечку цементной суспензии и обеспечивает стабильную работу оборудования; Небольшое структурное пространство удобно для установки и макета в ограниченных пространствах различного оборудования; Простая установка, использование и обслуживание еще больше повышают эффективность использования оборудования.
Для злокачественных сред, таких как цементная суспензия, продукт может усилить эффект герметизации посредством специальной конструкции оптимизации губ и толщины. При использовании для герметизации суспензии, чтобы еще больше улучшить производительность герметизации и срок службы компонентов, мы рекомендуем смазку смазки между двумя (или более) уплотнениями. Эти два уплотнения высокого давления для цементной суспензии обеспечивают надежное и эффективное решение проблемы запечатывания цемента высокого давления.
Особенности продукта и приложения:
Пример заказа:
Модель заказа RC2061-80x91.7x7.6-PTFE4-R01 Диаметр модели x Диаметр канавки x Ширина канавки.
Модель заказа RC2062-80x68.3x7.6-PTFE4-R01
Модельный цилиндр диаметр x Диаметр канавки x код ширины канавки.
Технические характеристики:
| Диапазон диаметра вала
Стандартный тип D F8 RC2061 |
Диапазон диаметра вала
Тяжелая нагрузка D F8 RC2061-Z |
Диаметр канавки D H9 |
Ширина канавки L+0.2 |
Ширость печать1 | Круглые углы Rmax |
Радиальный клиренс Smax | Чат Змин |
Диаметр провода уплотнительного кольца | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15,9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38,9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38,9 | D+11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670,9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Примечание: 1. Для диаметра вала ≤30 мм рекомендуется открытая канавка. | ||||||||||
| 2. Для вращающегося уплотнения рекомендуется, чтобы поверхностная твердость роторного вала составляла HRC ≥58. 3. Для давления более 30 МПа, H8/F8 рекомендуется для экструзионного зазора. | ||||||||||
| Диапазон диафрагмы
Стандартный D H9 RC2062 |
Диапазон диафрагмы
Тяжелая нагрузка D H9 RC2062-z |
Диаметр канавки D H9 |
Ширина канавки L+0.2 |
Ширость печать1 | Округлые углы Rmax |
Радиальный клиренс Smax | Чат Змин |
Диаметр провода уплотнительного кольца | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12,9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12,9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51,9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51,9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500,9 | 52 ~ 127.9 | D-155 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500,9 | D-199 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Примечание: 1. Для диаметров цилиндров ≤ 30 мм рекомендуется открытые канавки. | ||||||||||
| 2. Для давления более 30 МПа, H8/F8 рекомендуется для экструзионного клиренса. | ||||||||||
| Уплотнения высокого давления для условий труда цемента | ||||||
| Профиль | Модель | Давление МПА |
Температура (℃) | Скорость (РС) |
СМИ | |
| По возвращении движения | Вращательное движение | |||||
 |
RC2061 | ≤100 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | ≤2 | Вода, грязь, сырая нефть, гидравлическое масло, эмульсия и т. Д. |
| -20 ~+200 (соответствующий уплотнительный кольцо FKM) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | ≤2 | Вода, грязь, сырая нефть, гидравлическое масло, эмульсия и т. Д. |
| -20 ~+200 (соответствующий уплотнительный кольцо FKM) | ||||||
