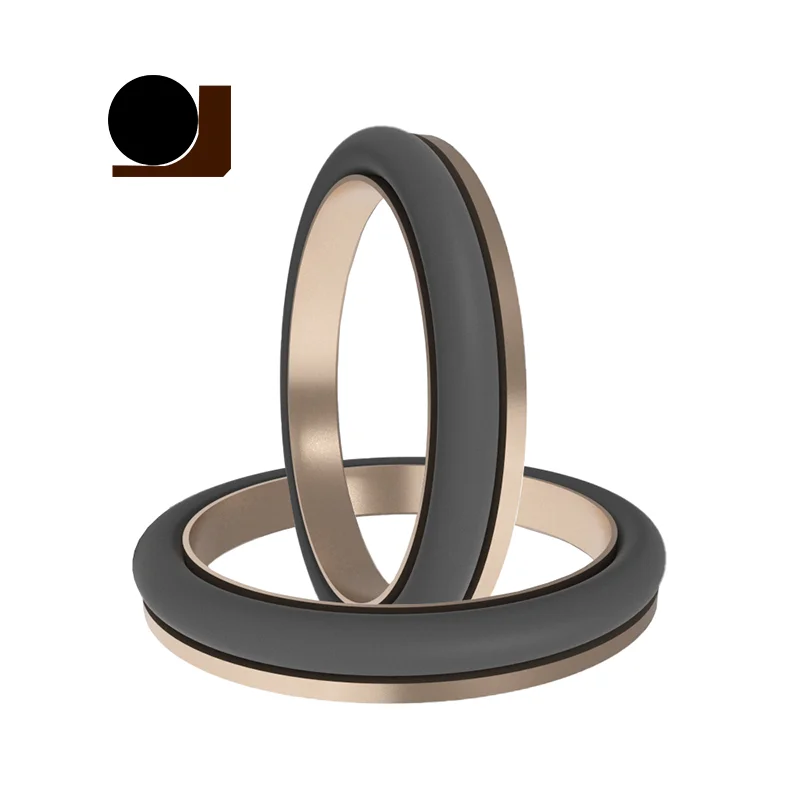

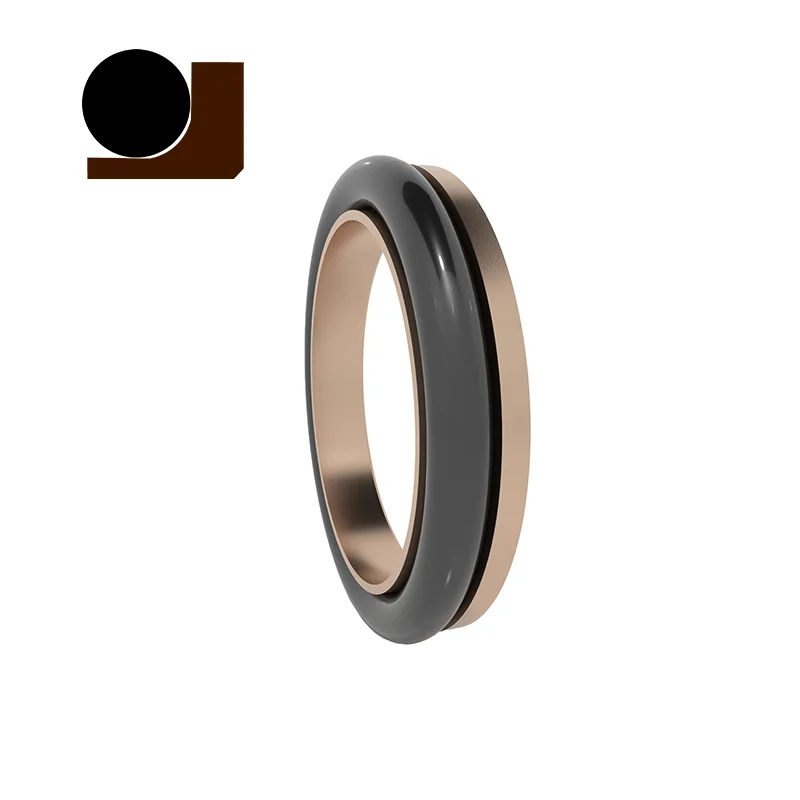

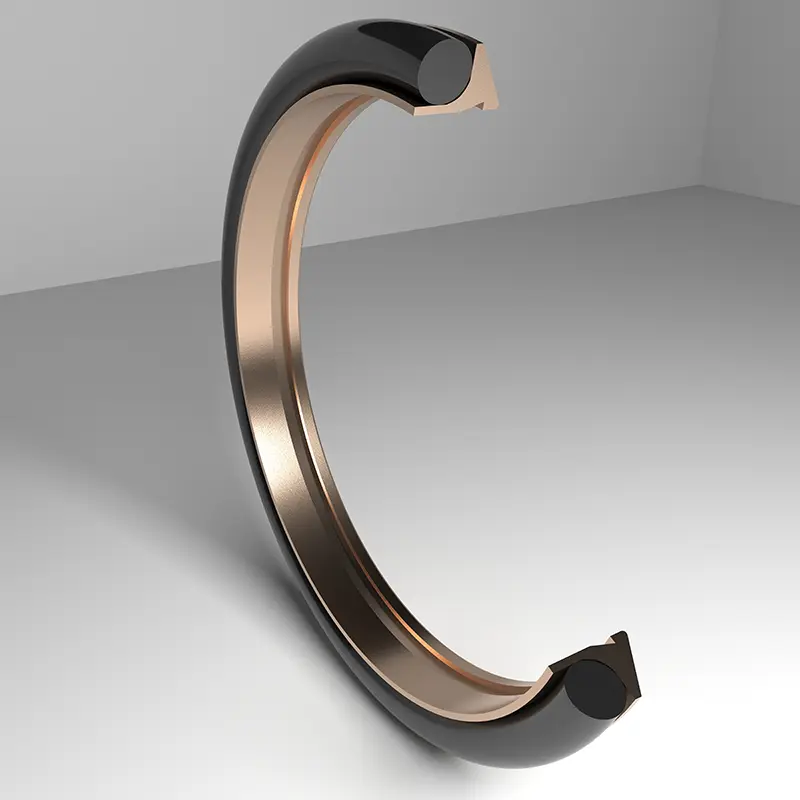

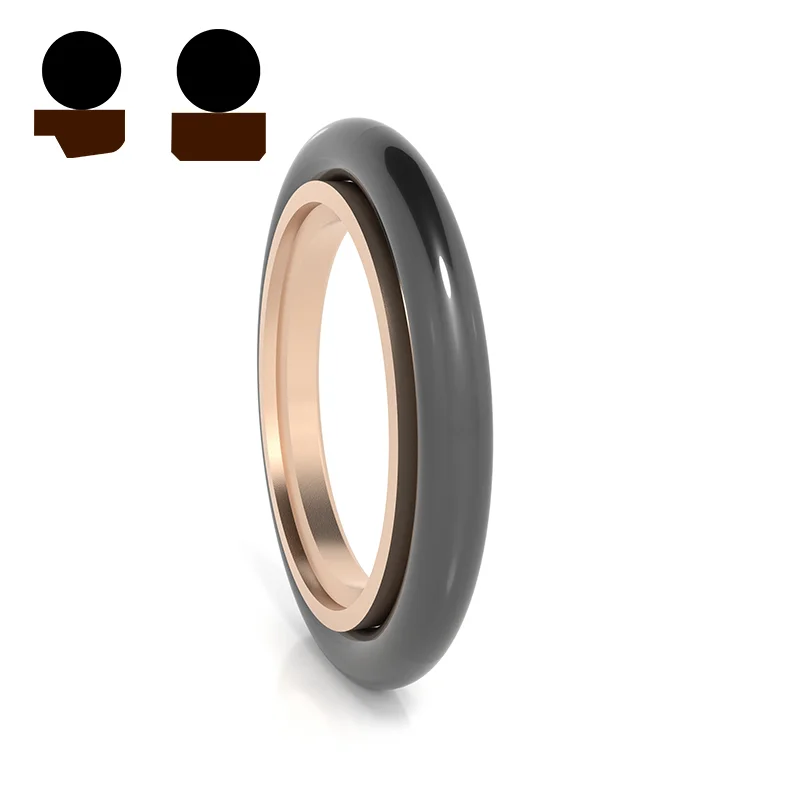

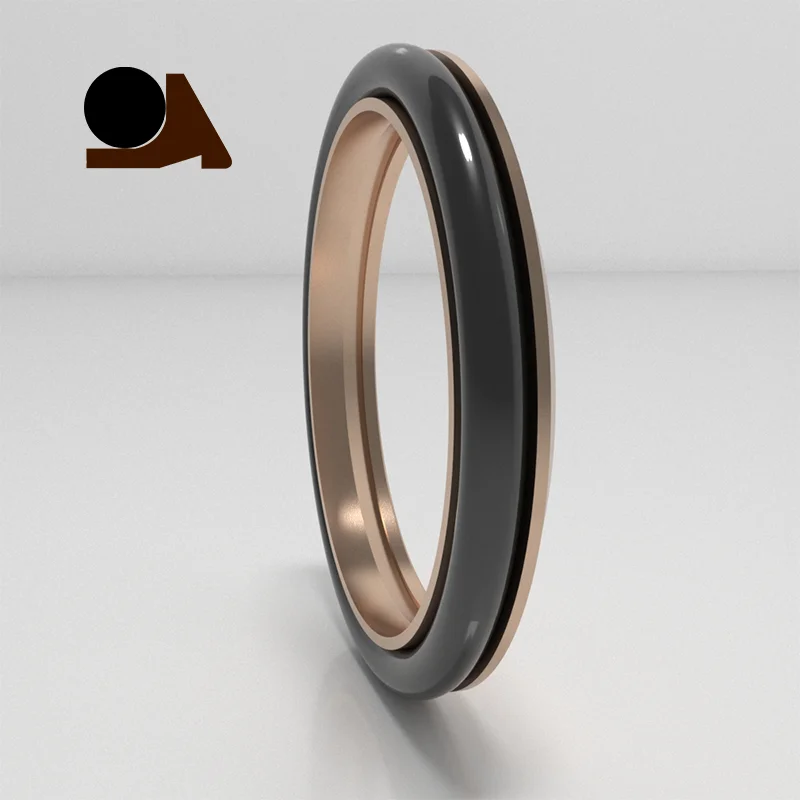

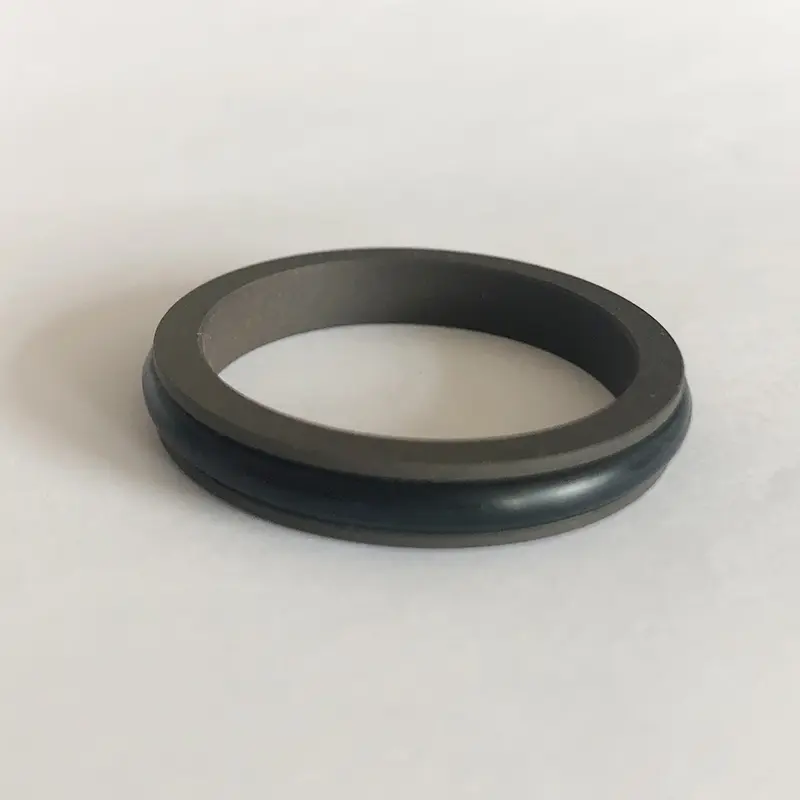

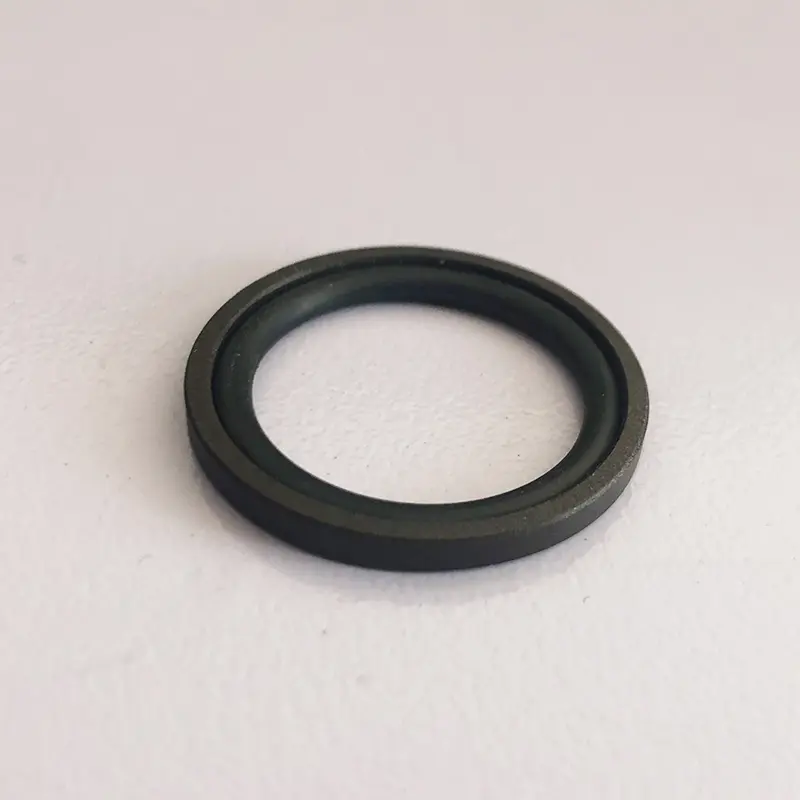

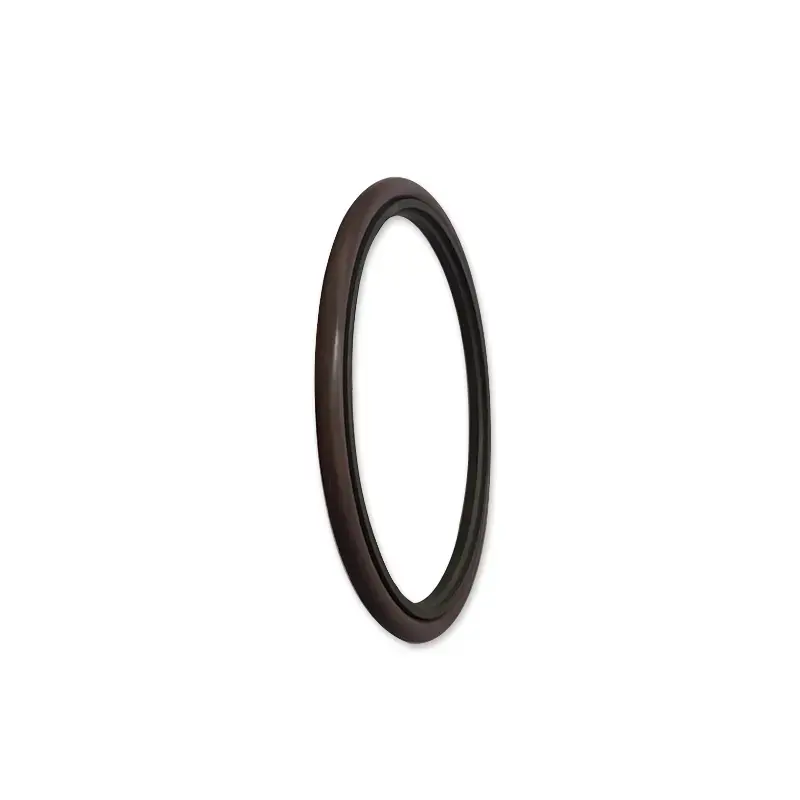

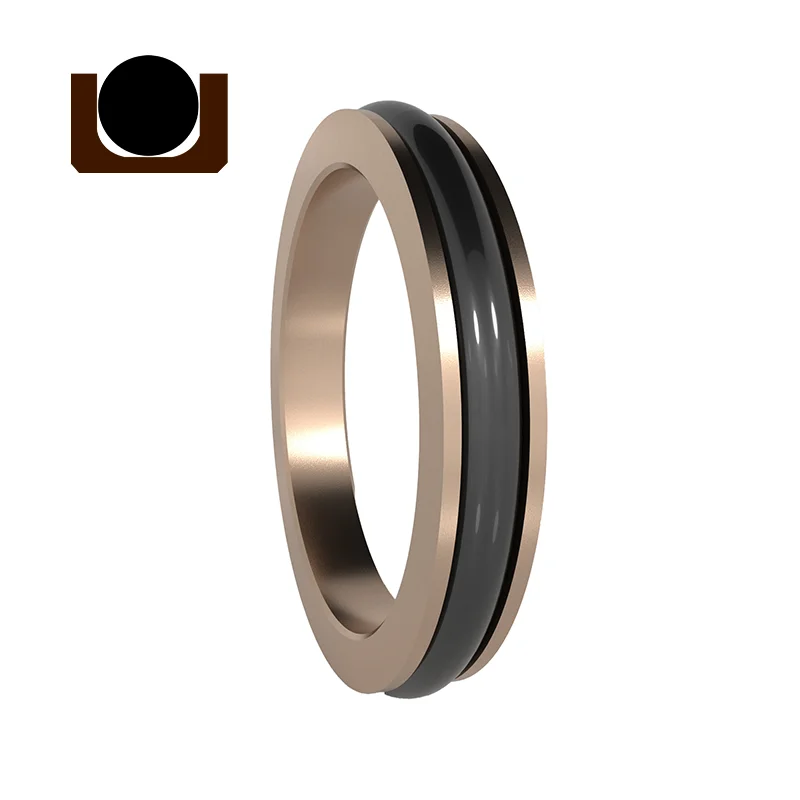

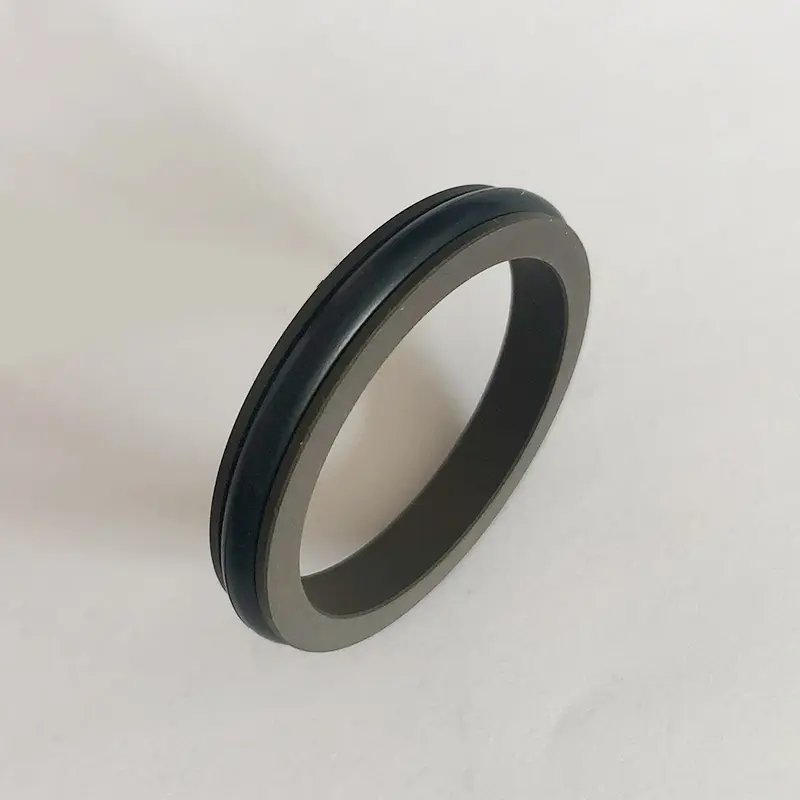

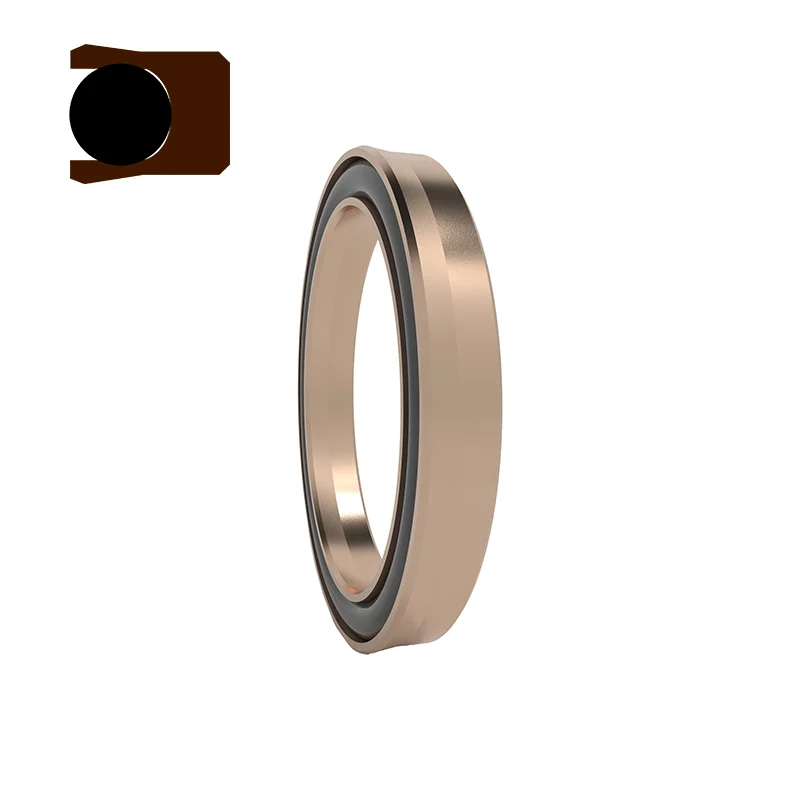

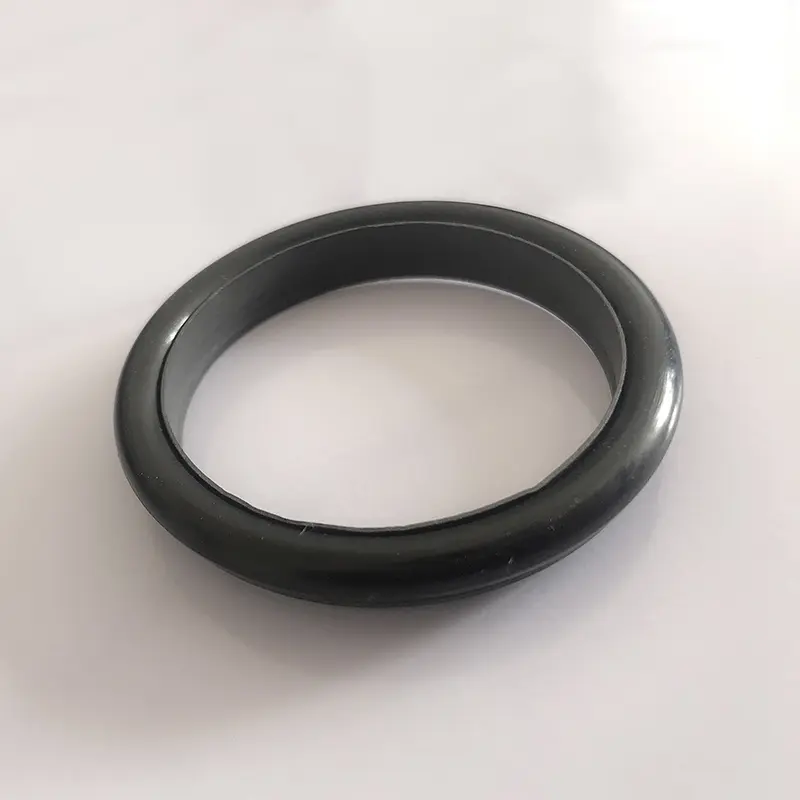

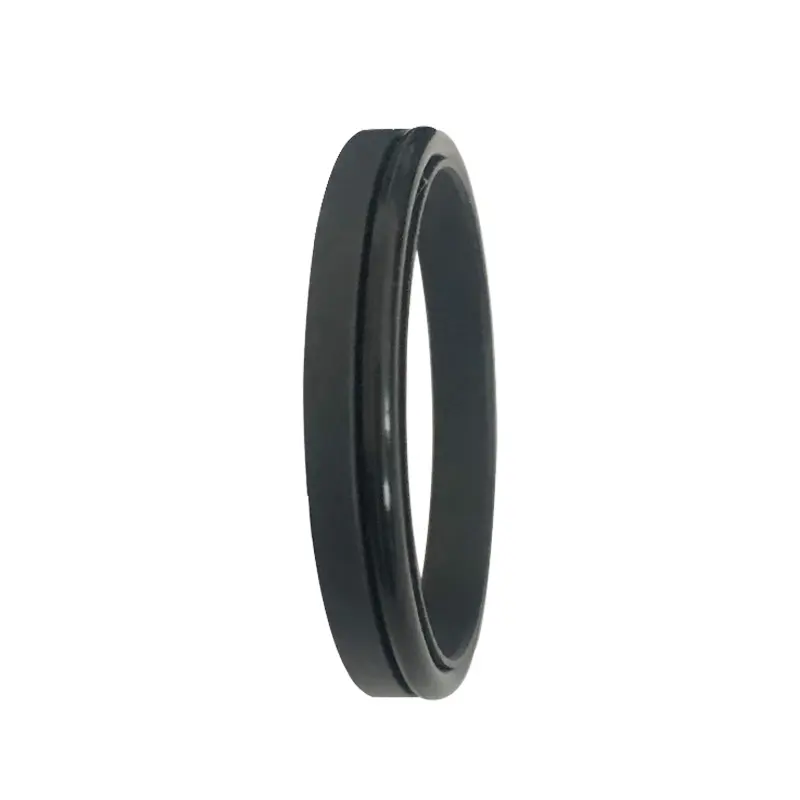

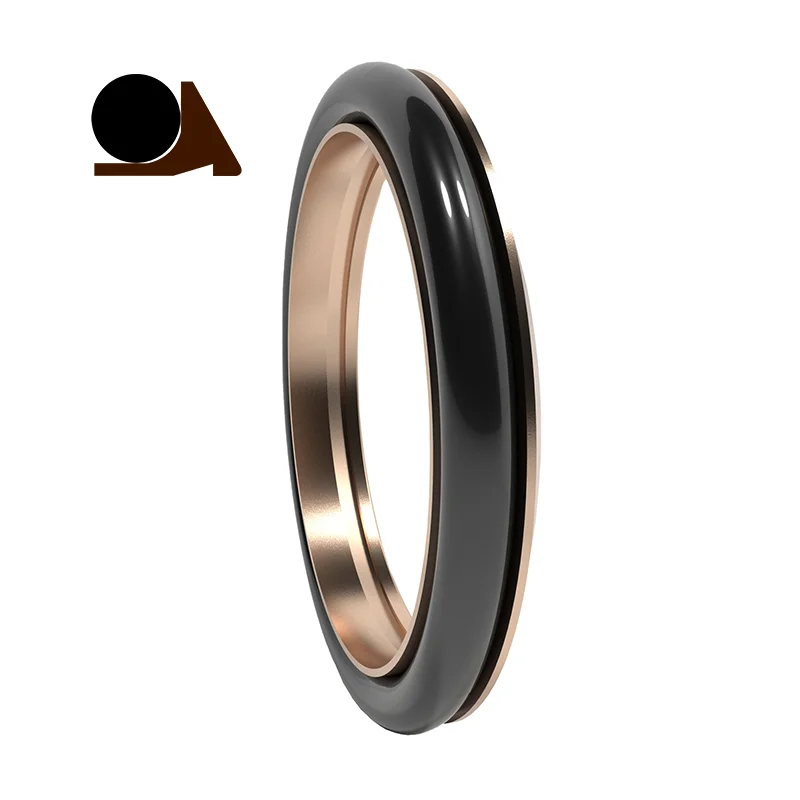

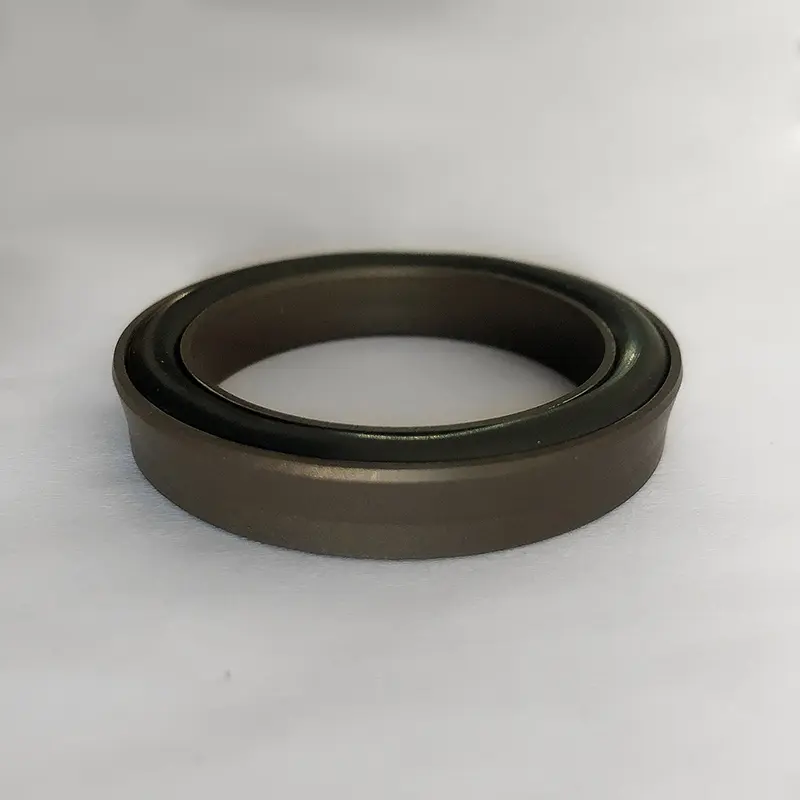

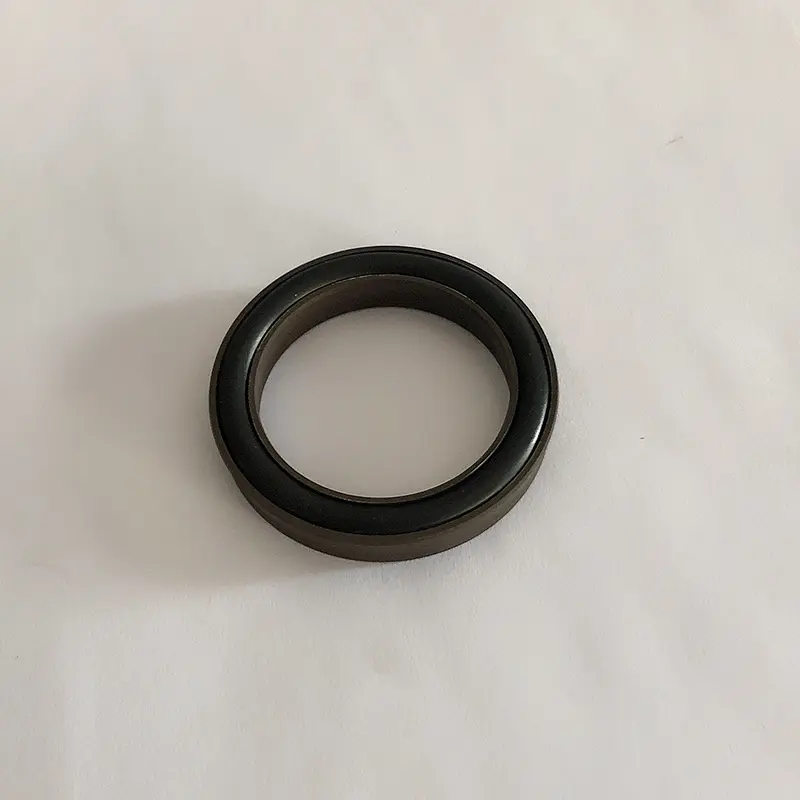

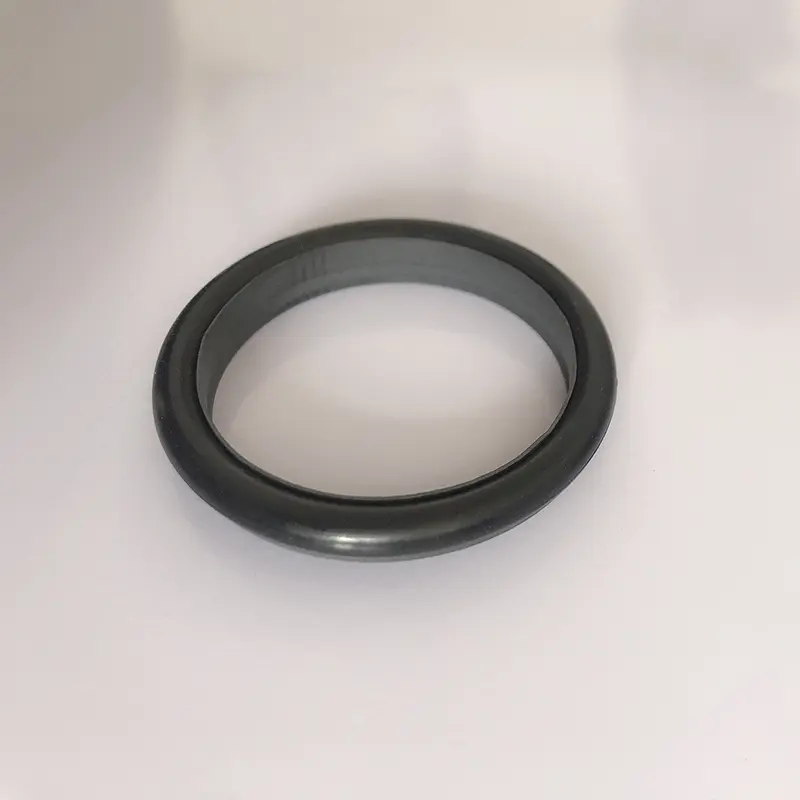

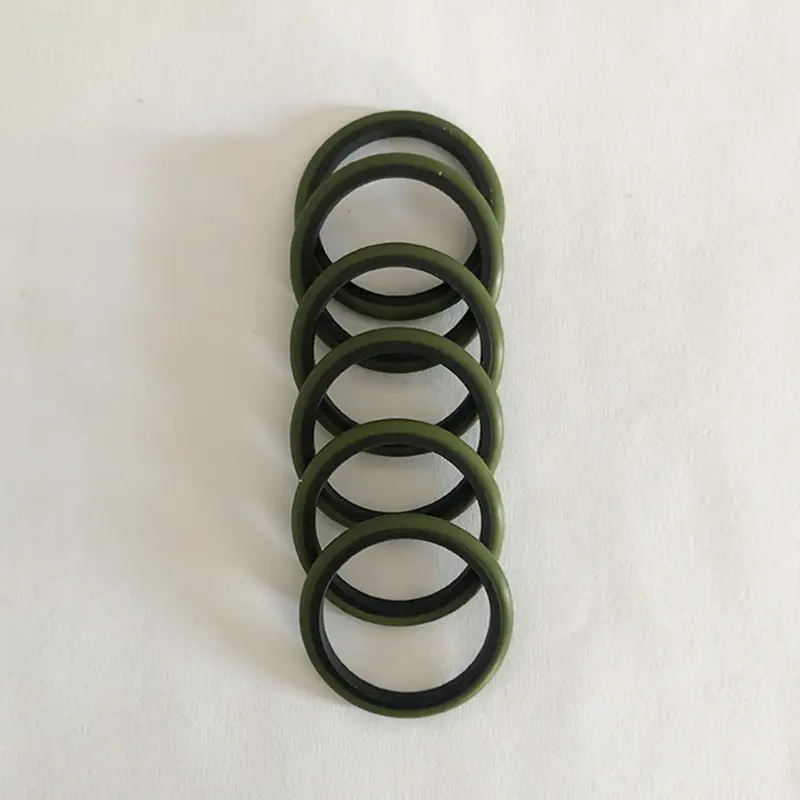

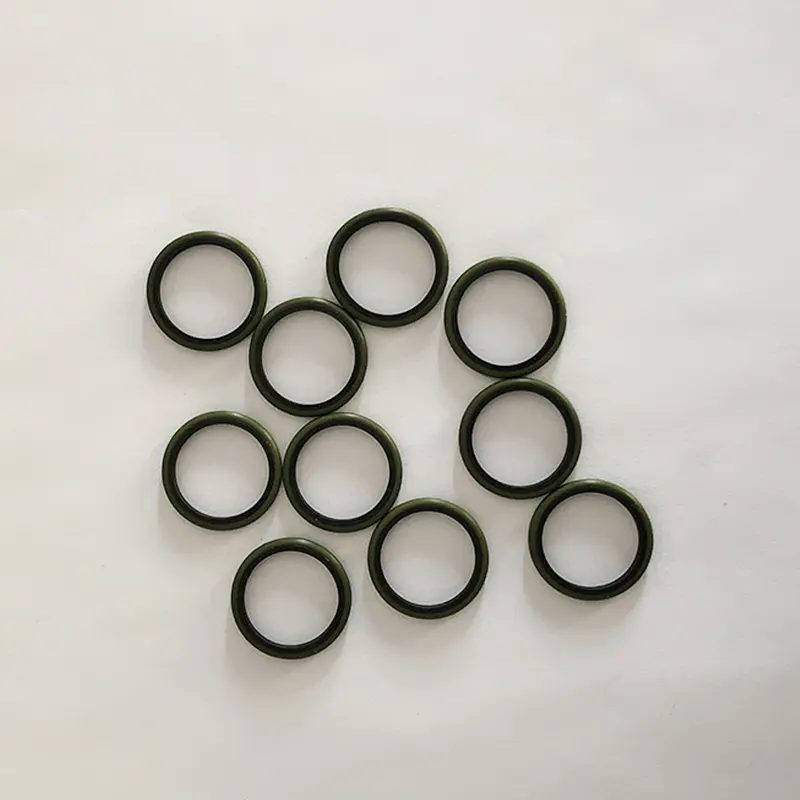

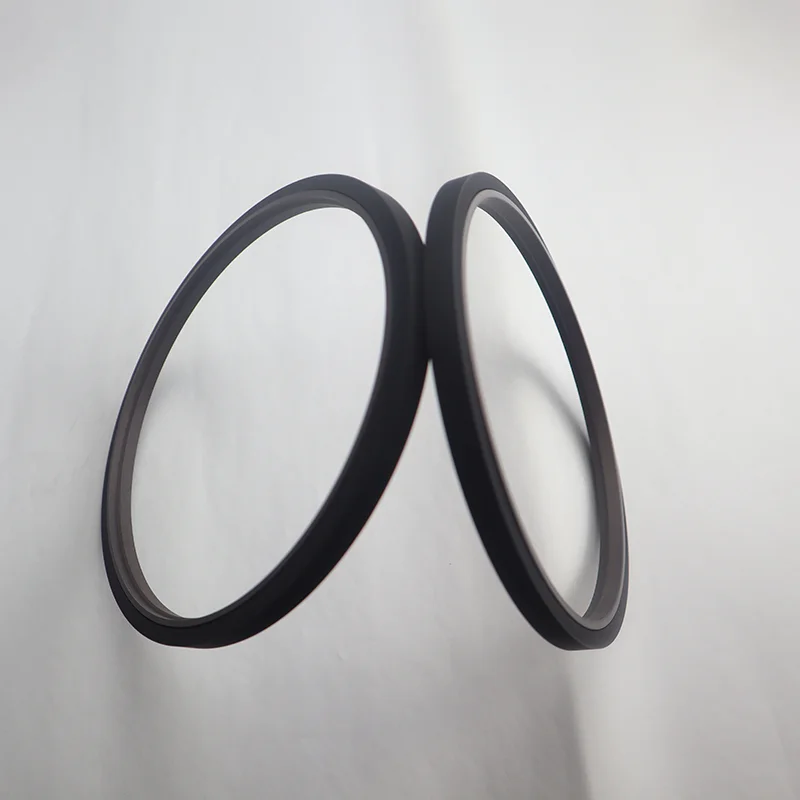

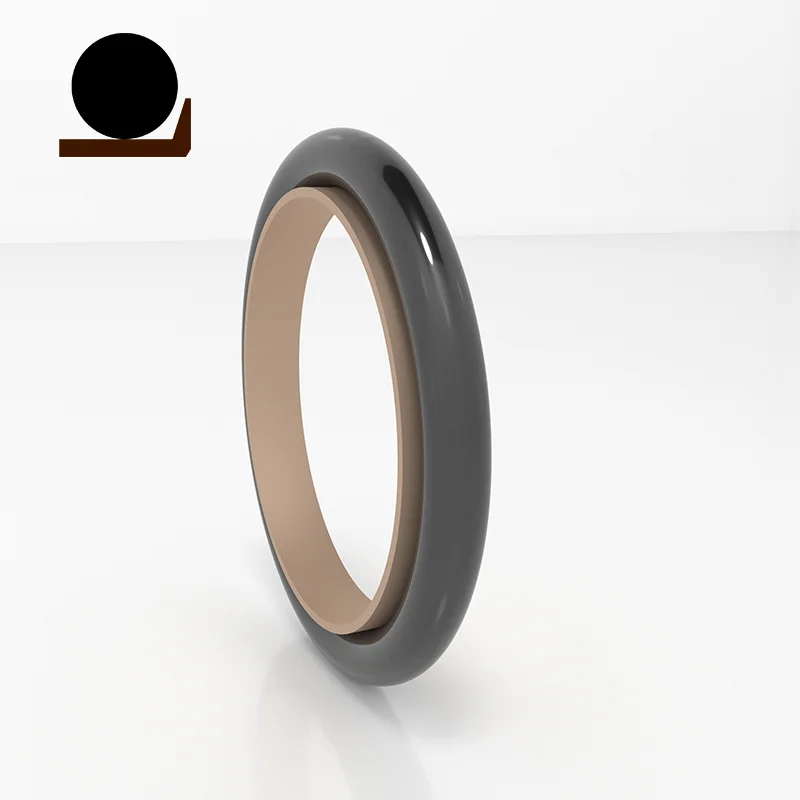

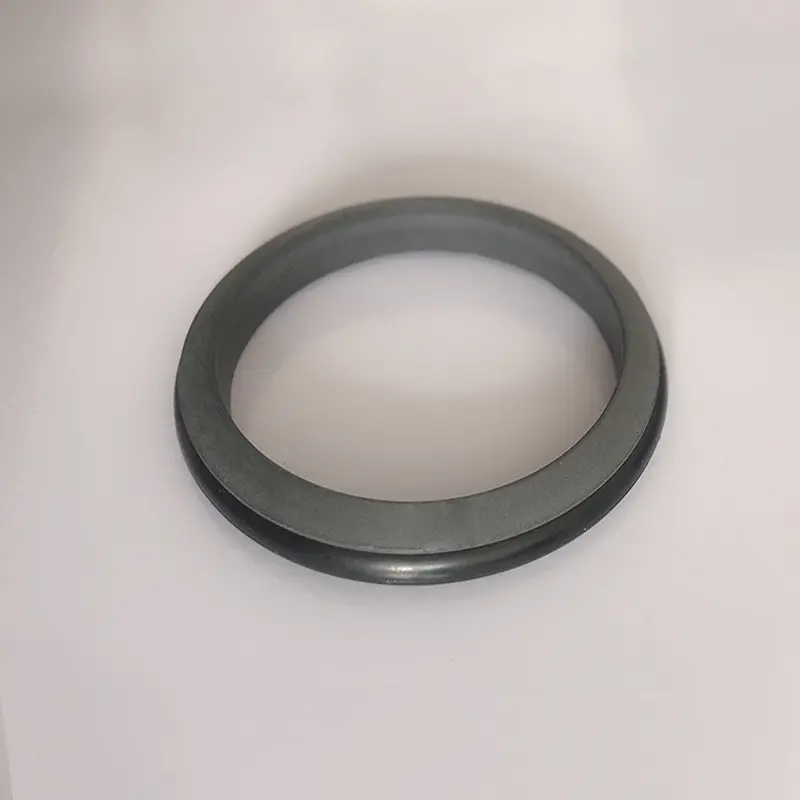

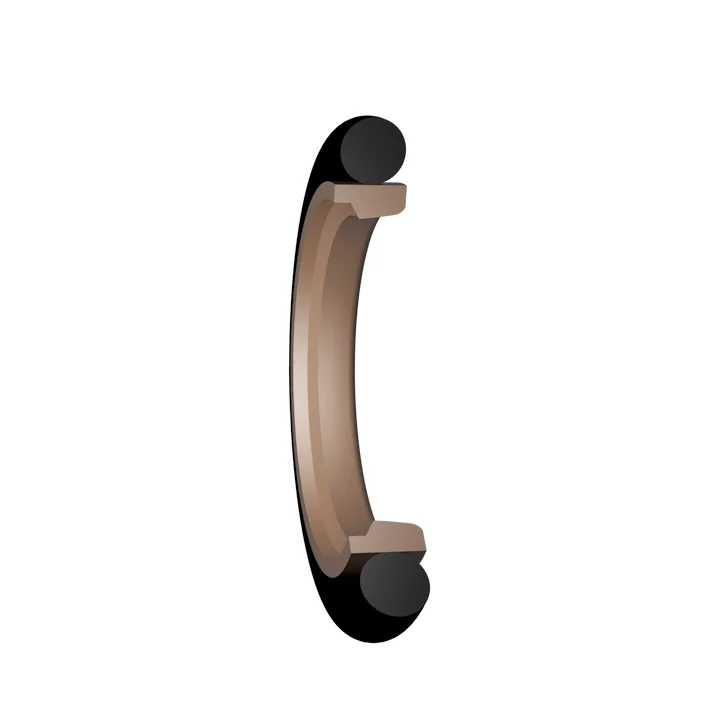

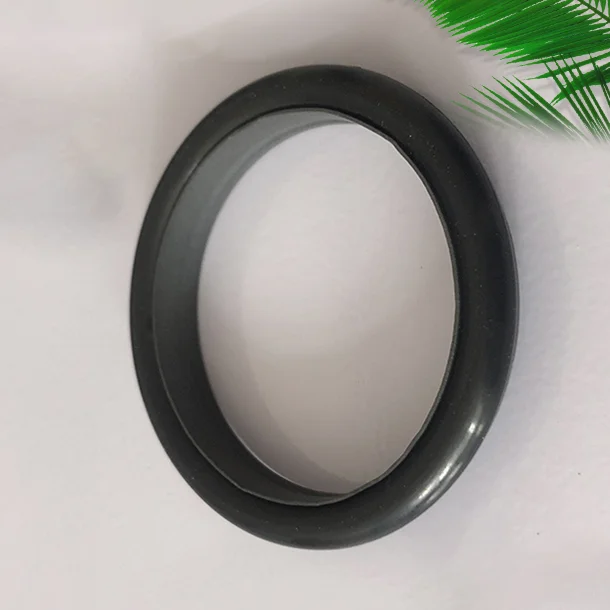

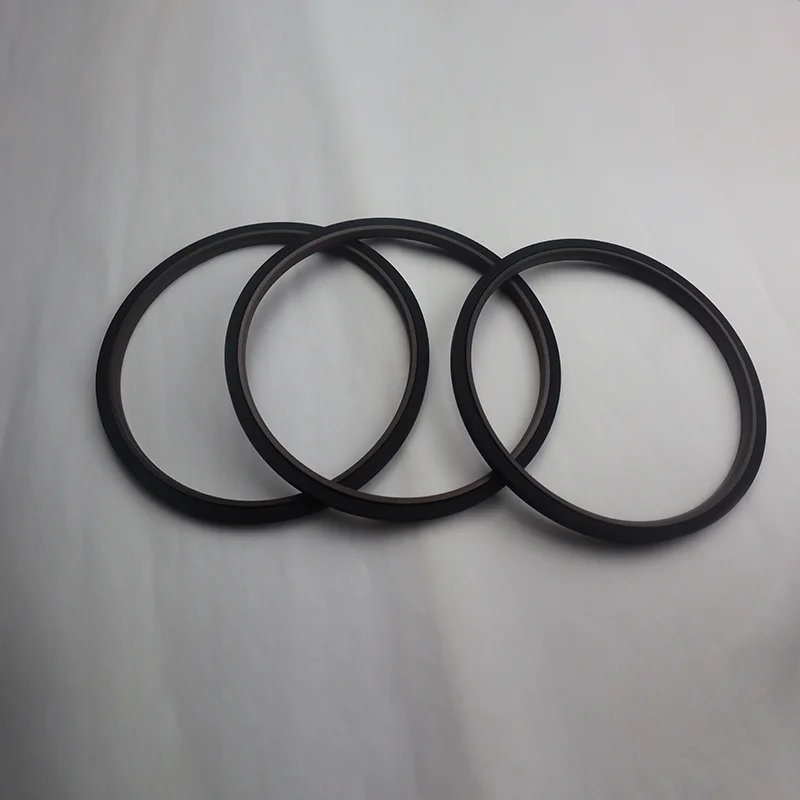

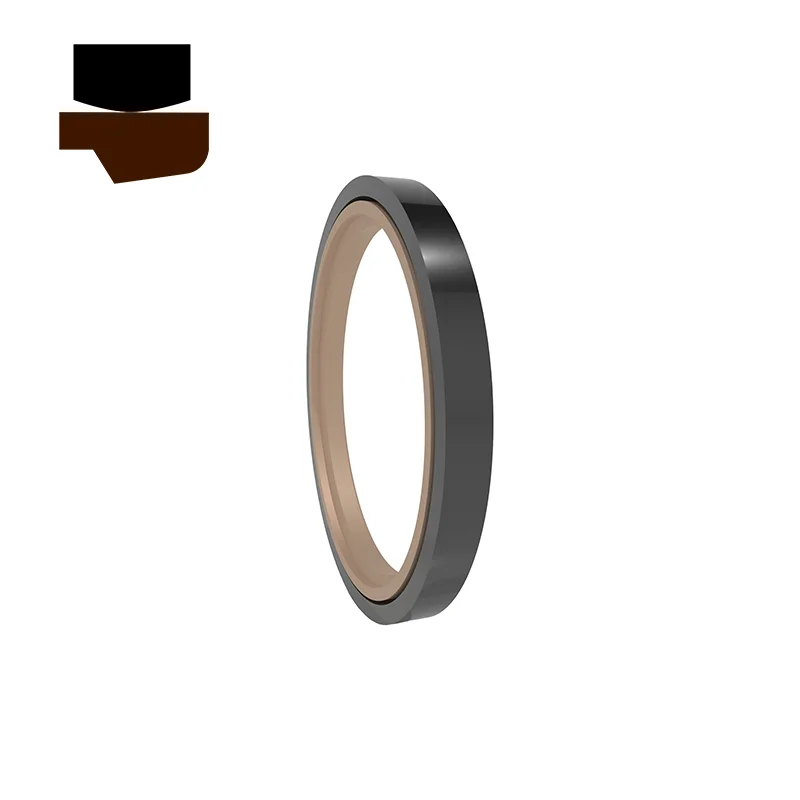

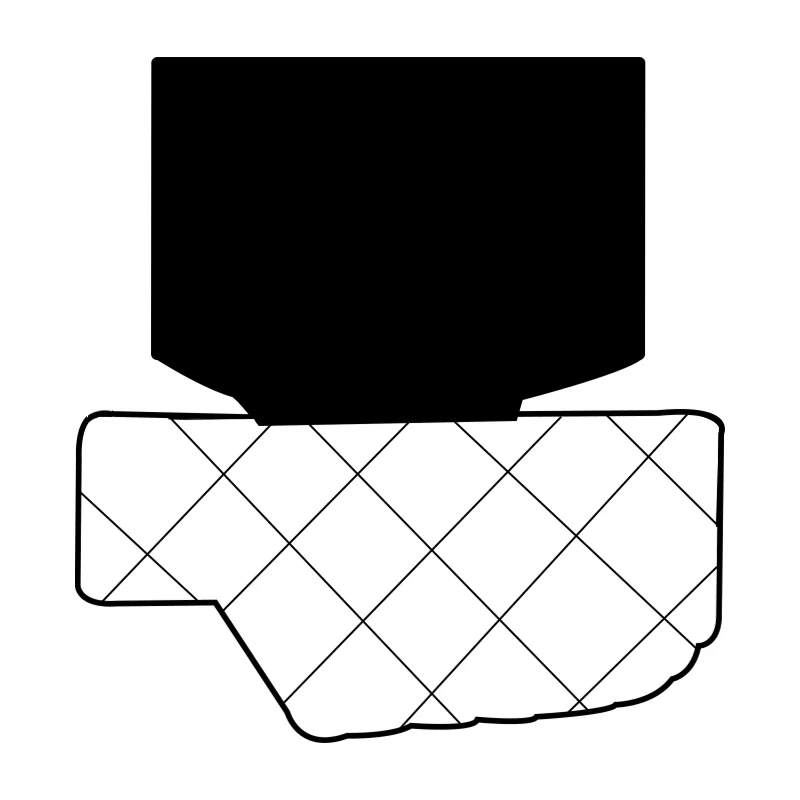

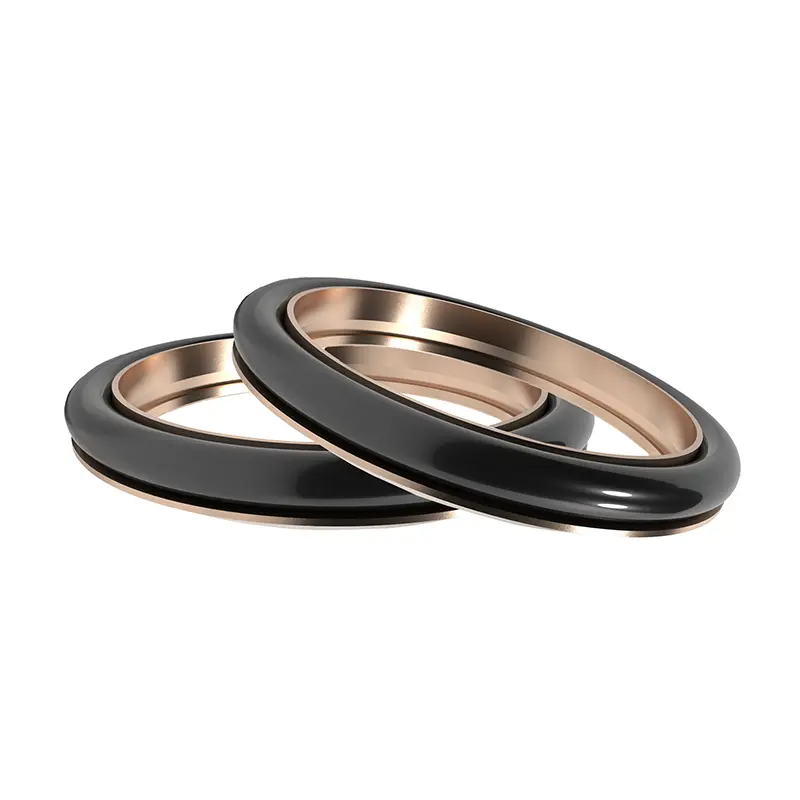

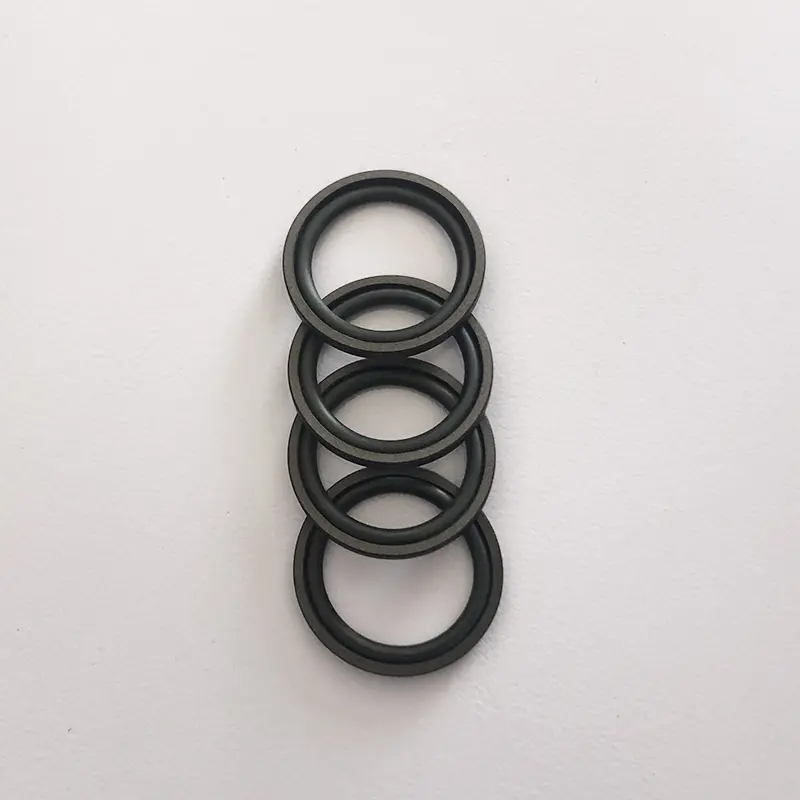

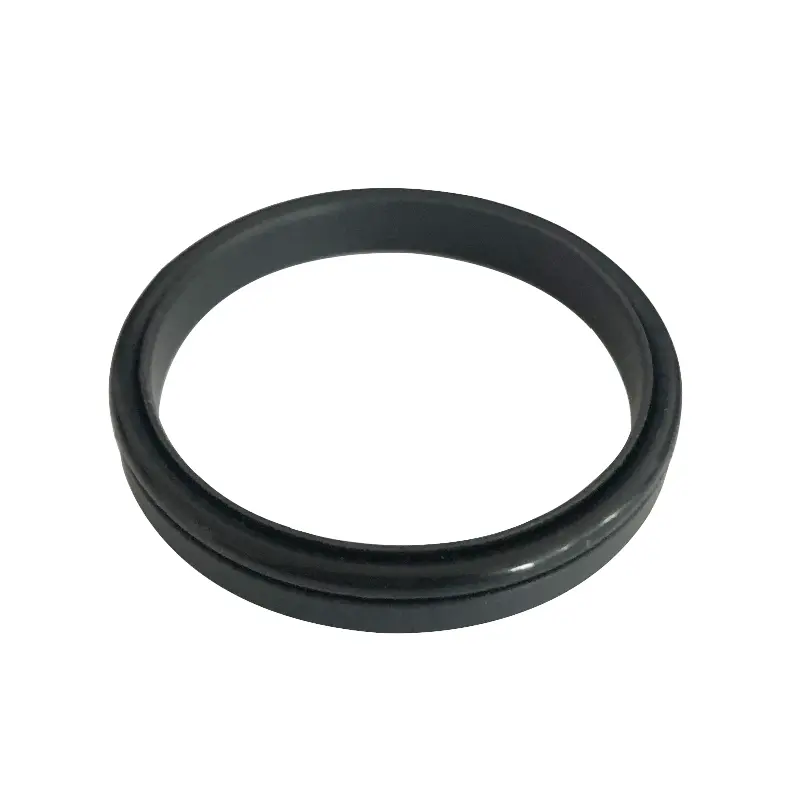

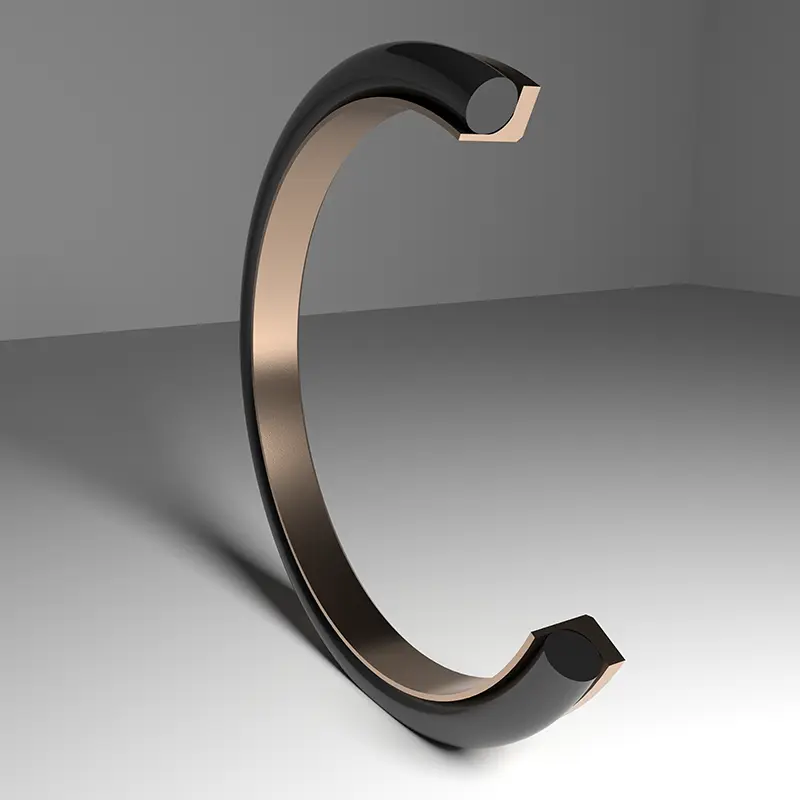

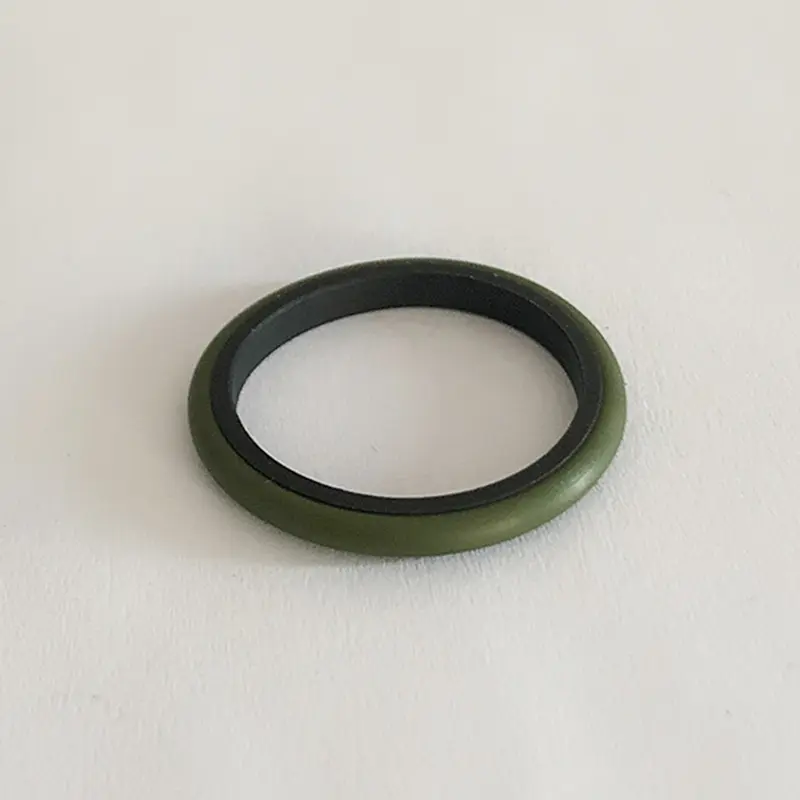

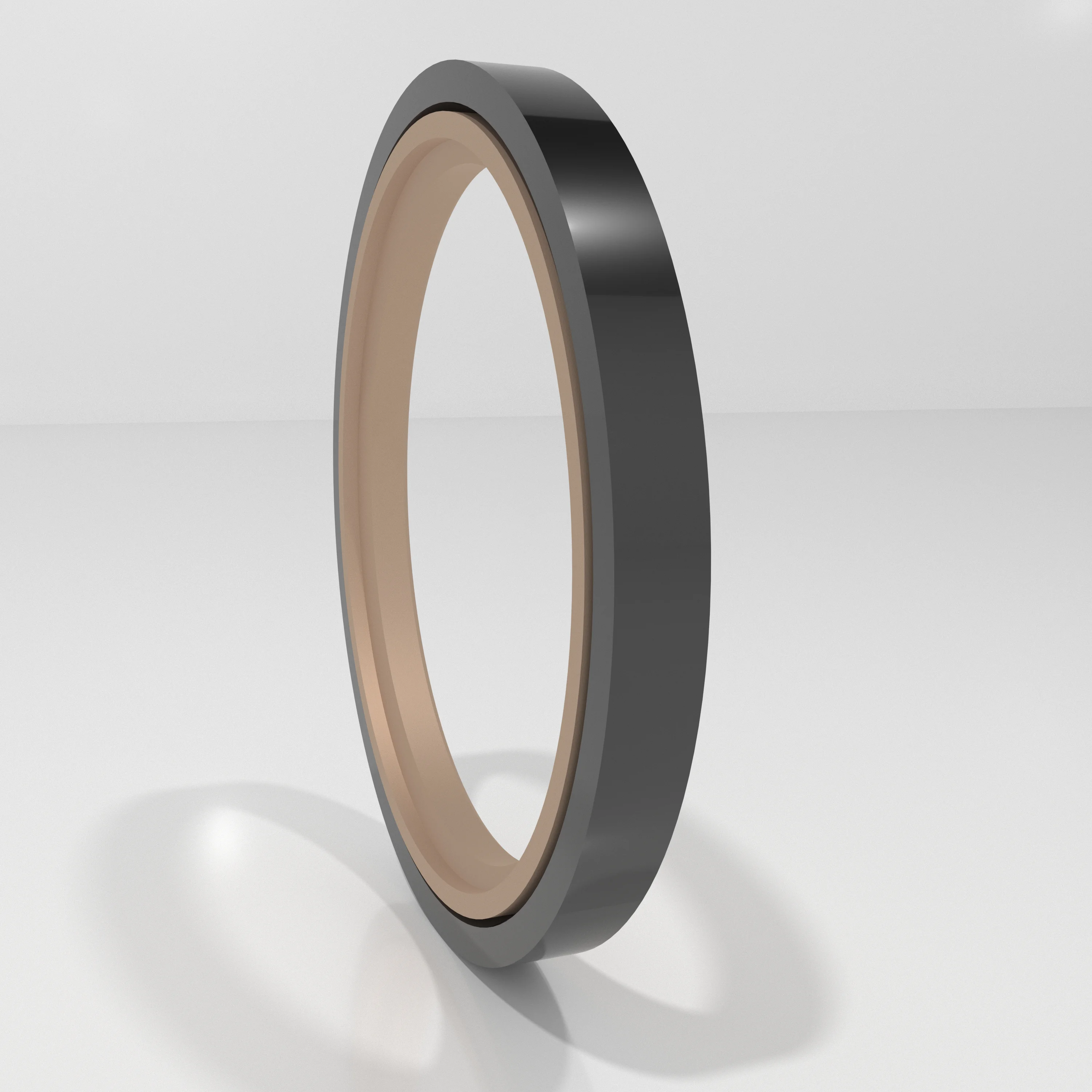

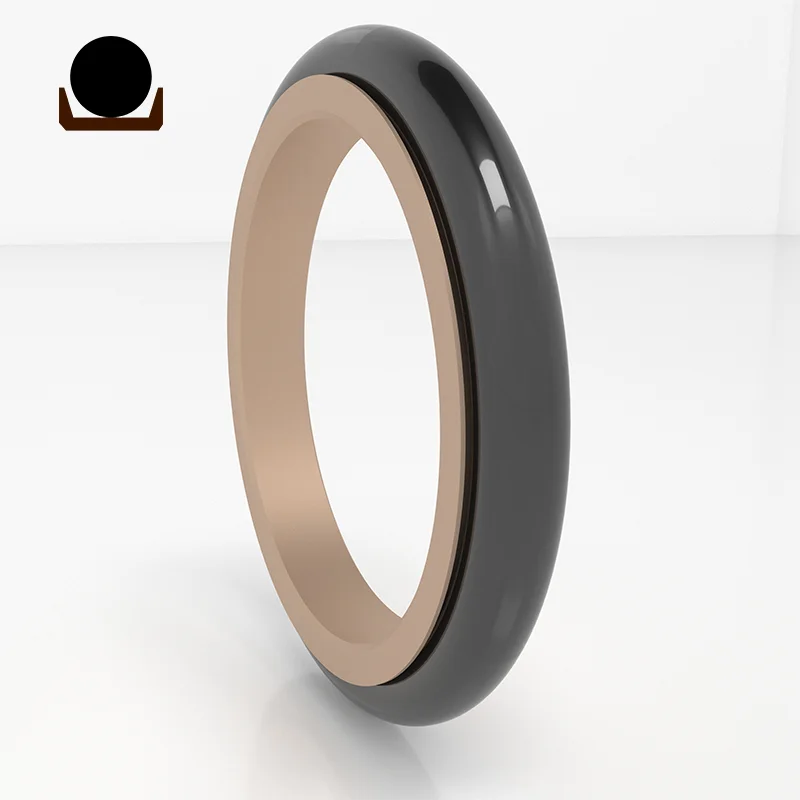

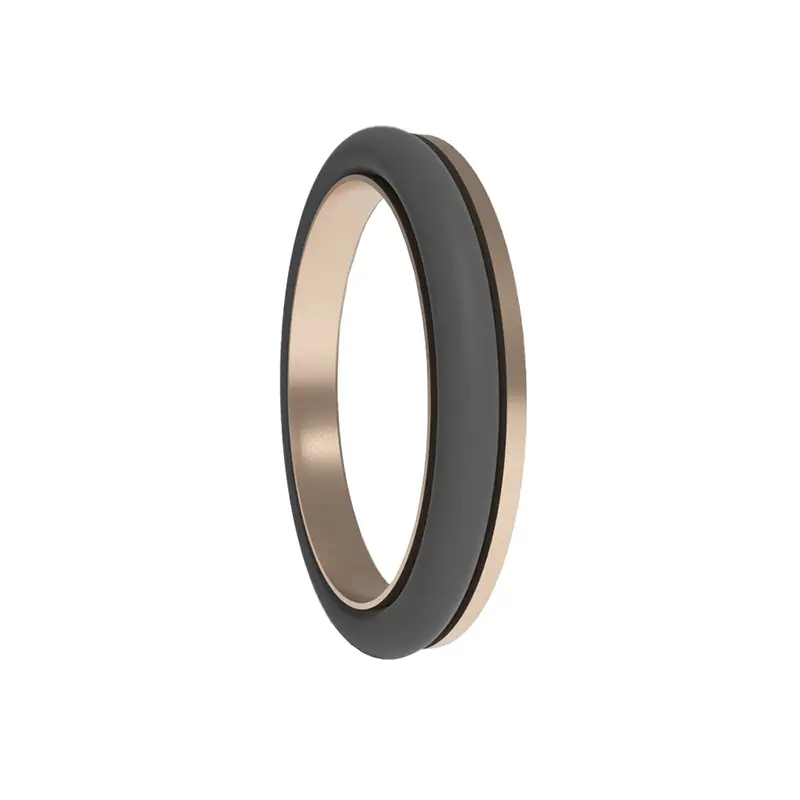

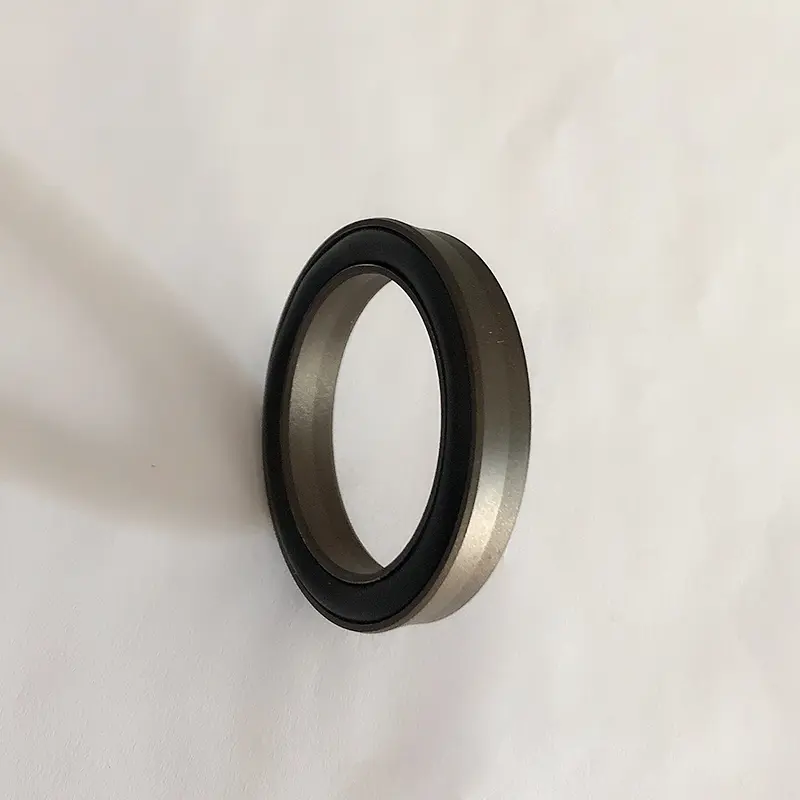

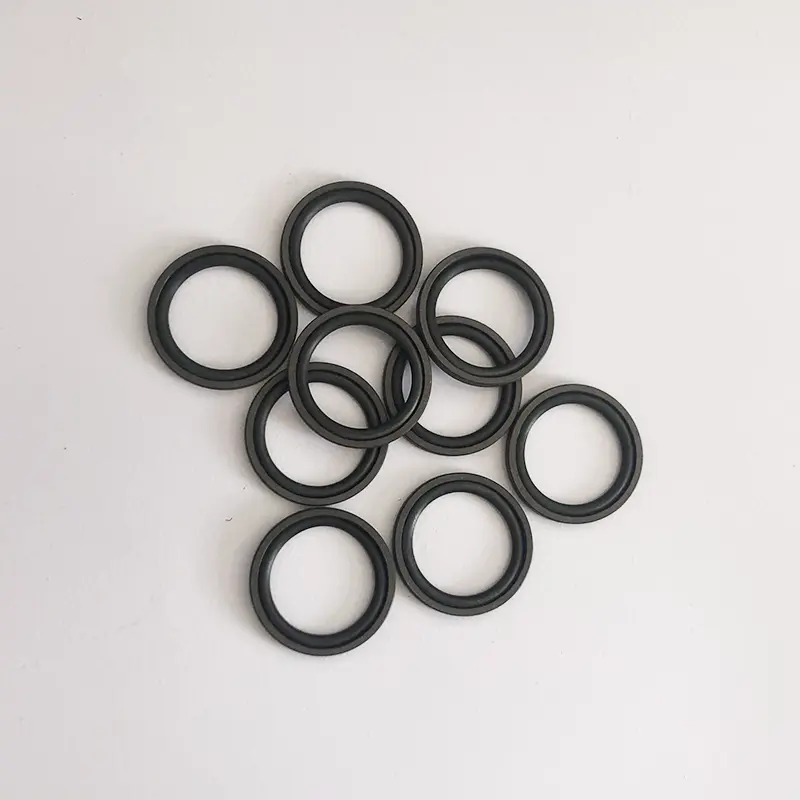

Уплотнения поршня высокого давления, обеспечиваемые рухеном, состоят из герметичных колец PTFE и резиновых колец с O, которые специально используются для одностороннего герметизации гидравлического возвратного движения. Они разделены на серию RC01-RC14 в соответствии с соответствующими уплотнительными кольцами. При работе уплотнительное кольцо обеспечивает радиальную силу, чтобы компенсировать износ герметичного кольца, а тонкая конструкция губ уплотнительного кольца имеет хорошую посадку. Эти двое работают вместе, чтобы создать хороший эффект герметизации.
Наши уплотнения поршневого стержня высокого давления широко используются в машинах для литья под давлением и на машинах, нанесенных на матрицу, в промышленных гидравлических системах, экскаваторах и погрузчиках в инженерных машиностроениях, гидравлических деталях в производстве и техническом обслуживании автомобилей, приземлении передач и приводах в аэрокосмических и гидравлических рулевых механизмах и намотке. Они могут эффективно обеспечить стабильную работу гидравлических систем и избежать утечки.
Особенности продукта и приложения:
Функции:
1. Уплотнения поршня высокого давления могут использоваться как для гидравлического, так и для пневматического применения.
2. Производительность герметизации всегда хороша, будь то высокие или низкие условия герметизации.
3. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего.
4. Уплотнение имеет длительный срок службы, подходящий для без масляной смазки.
5. Небольшое структурное пространство и легкая установка и техническое обслуживание.
Применимые условия труда:
Применимые условия работы уплотнений поршня высокого давления (предельные значения не должны появляться одновременно)
| Профиль | Модель | Давление (MPA) | Температура (℃) | Скорость (м/с) | СМИ |
 |
RC01/RC02 | ≤70 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое нефть, огнестойкая жидкость (HFA/HFB), газ и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое нефть, огнестойкая жидкость (HFA/HFB), газ и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Минеральное гидравлическое нефть, огнестойкая жидкость (HFA/HFB), газ и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
 |
RC10 | ≤260 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
 |
RC11 | ≤60 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
 |
RC12 | ≤60 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Гидравлическое масло на минеральной основе, плавное замедление жидкости (HFA/HFB), вода и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Минеральное гидравлическое нефть, огнестойкая жидкость (HFA/HFB), газ и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤6 | Минеральное гидравлическое нефть, огнестойкая жидкость (HFA/HFB), газ и т. Д. |
| -20 ~+180 (соответствующий уплотнительный кольцо FKM) |
Выбор материала:
1. Можно выбрать соответствующие материалы уплотнительного кольца: R01 Нитрил-резина (NBR), RO2 Fluororubber (FKM) и т. Д.
2. Материалы запечатывания кольца: PTFE1, PTFE2, PTFE3, PTFE4, PU и т. Д.
Пример заказа: (показаны только некоторые модели, пожалуйста, свяжитесь с нами для конкретных моделей заказа)
Модель заказа RC01-80x89.6x7.8-PTFE3-R01
Диаметр модели x Диаметр канавки x Ширина канавки PTFE3-модифицированное код материала PTF
Модель заказа RC03—80x89x10-PTFE3-R01
Диаметр модели x Диаметр канавки x Ширина канавки
Модель заказа RC06—80x89.9x9,2-PTFE3-R01
Диаметр модели x Диаметр канавки x Ширина канавки PTFE3-модифицированное код материала PTF
Модель заказа RC08-80x90.2x11.2-PTFE3-R01 Диаметр модели x Диаметр канавки x Ширина канавки.
Технические характеристики:
(Показаны только некоторые модели, пожалуйста, свяжитесь с нами для конкретных моделей заказа)

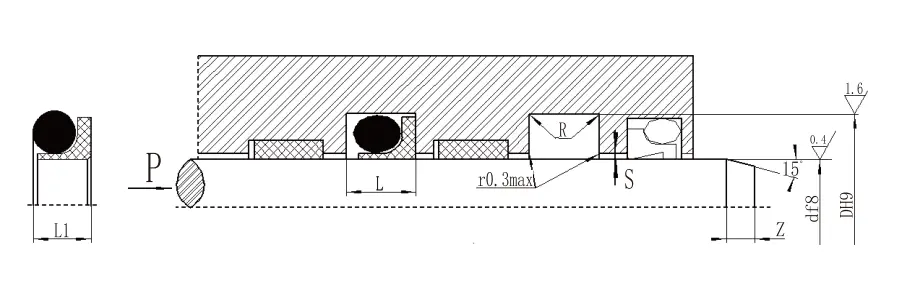

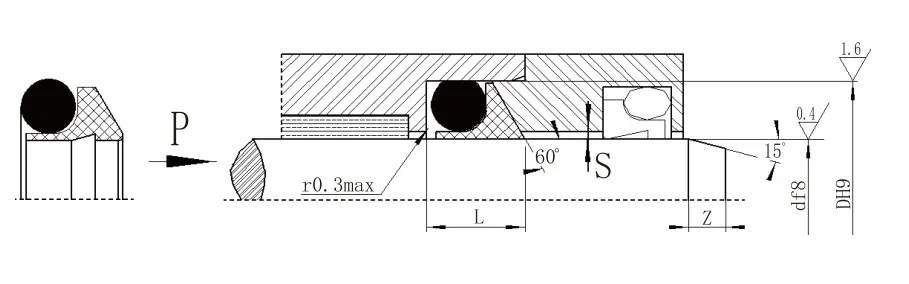

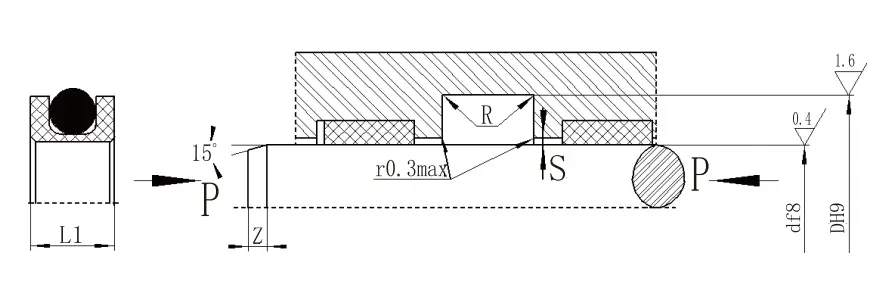

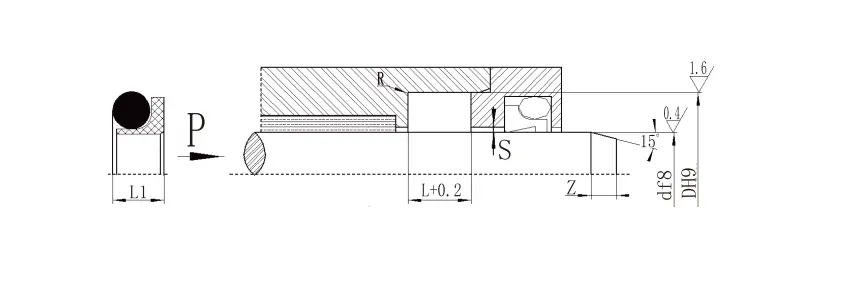

| 4.1 Технические характеристики RC01 (продукты любого размера в таблице спецификаций могут быть произведены) | ||||||||||
| DF8 Стандартный тип RC01 |
DF8 Легкая нагрузка RC01-Q |
DF8 Тяжелая нагрузка RC01-z |
D H9 | L+0.2 | L1 | Rмаксимум | Sмаксимум | Zмин | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 5 ~ 17,9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39,9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+12,5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17,8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Примечание: 1. Для ≤30 мм рекомендуется использовать открытую канавку. | ||||||||||
| 2. Для установки интегральных (закрытых) герметиков, пожалуйста, обратитесь к руководству по установке нашей компании. 3. Для давления> 40 МПа, площадь корня уплотнения использует допуск H8/F8. | ||||||||||
| 4.1 Таблица параметров спецификации RC03 (можно создать продукты любого размера в таблице спецификаций) | |||||||
| D F8 | D H9 | L+0.2 | Sмаксимум | Zмин | d0 |
|
|
| <40mpa | <60 МПа |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Примечание: 1. Для давления> 60 МПа площадь корня уплотнения использует допуск H8/F8, а уплотнение уплотнения давления <0,05. | |||||||
| 2. Пожалуйста, проконсультируйтесь с нашей компанией, когда необходимо использовать структуру закрытой канавки. | |||||||
| 4.1 Технические характеристики RC06 (продукты любого размера в таблице спецификации могут быть произведены) | ||||||||||
| D F8 Стандартный тип RC06 |
D F8 Легкая нагрузка RC06-Q |
D F8 Тяжелая нагрузка RC06-z |
D H9 | L+0.2 | L1 | Rмаксимум | Sмаксимум | Zмин | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 4 ~ 17,9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17,9 | 18 ~ 39,9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 106,9 | 4 ~ 17,9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106,9 | 107 ~ 630,9 | 18 ~ 39,9 | D+9,9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630,9 | 631 ~ 999 | 40 ~ 106,9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630,9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18,5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Примечание: 1. Для диаметра вала ≤70 мм рекомендуется использовать открытую канавку. Для установки интегральных (закрытых) герметиков Groove, пожалуйста, см. Руководство по установке. | ||||||||||
| 2. Для давления> 40 МПа, площадь корня уплотнения использует допуск H8/F8. | ||||||||||
| 4.1 Технические характеристики RC08 (продукты любого размера в таблице спецификаций могут быть произведены) | ||||||||||
| Стандартный тип DF8 RC08 | Light Load DF8 RC08-Q | Тяжелая нагрузка DF8 RC08-z | Диаметр канавки D H9 | Ширина канавки L+0,2 |
Высота печать L1 | Округлые углы rмаксимум | Радиальный клиренс смаксимум | Чат Zмин |
Диамет провода уплотнительного кольца дюймовый0 | |
| <20mpa | <60 МПа | |||||||||
| - | 5 ~ 17,9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17,9 | 18 ~ 39,9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39,9 | 40 ~ 108,9 | 5 ~ 17,9 | D+6,8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108,9 | 109 ~ 629 | 18 ~ 39,9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108,9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18,8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22,8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Примечание: 1. Пожалуйста, проконсультируйтесь с нашей компанией, когда требуется закрытая канава. | ||||||||||
| 2. Давление> 60 МПа, корень H8/F8 Соответствующая толерантность, сверхвысокое уплотнение давления SMAX <0,05. | ||||||||||
