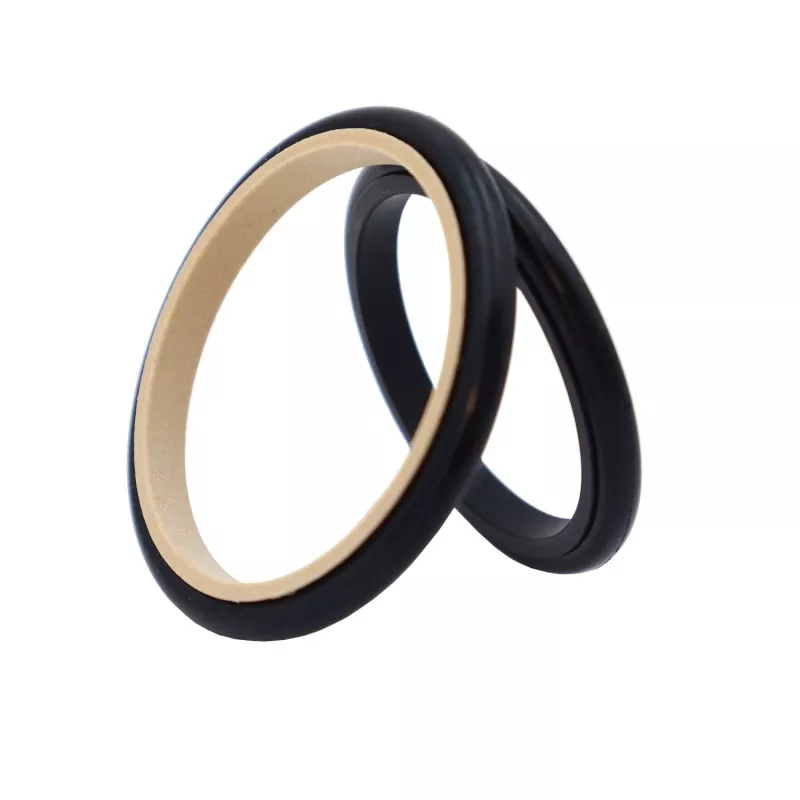

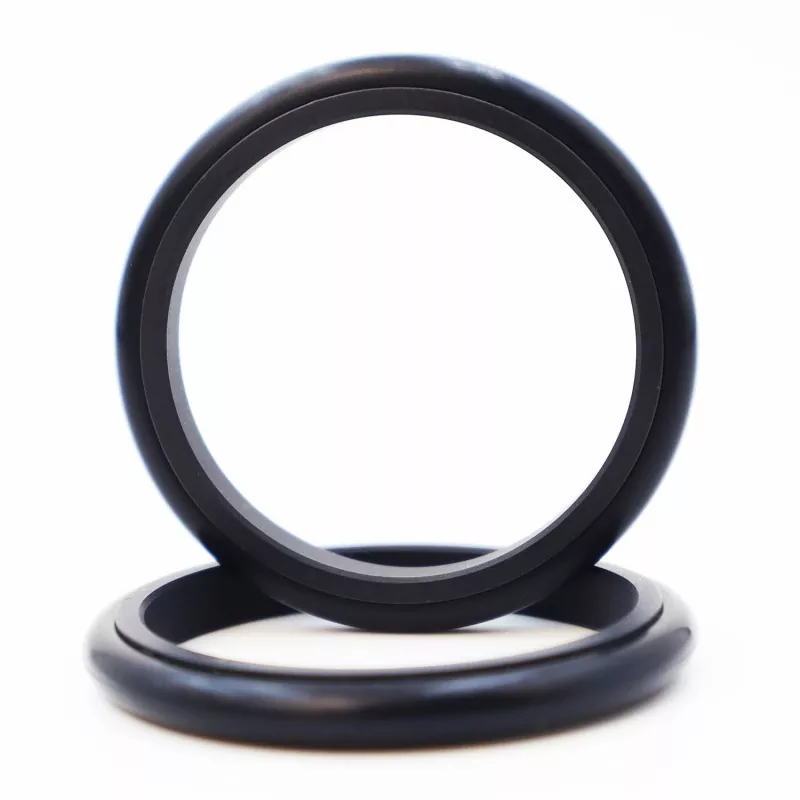

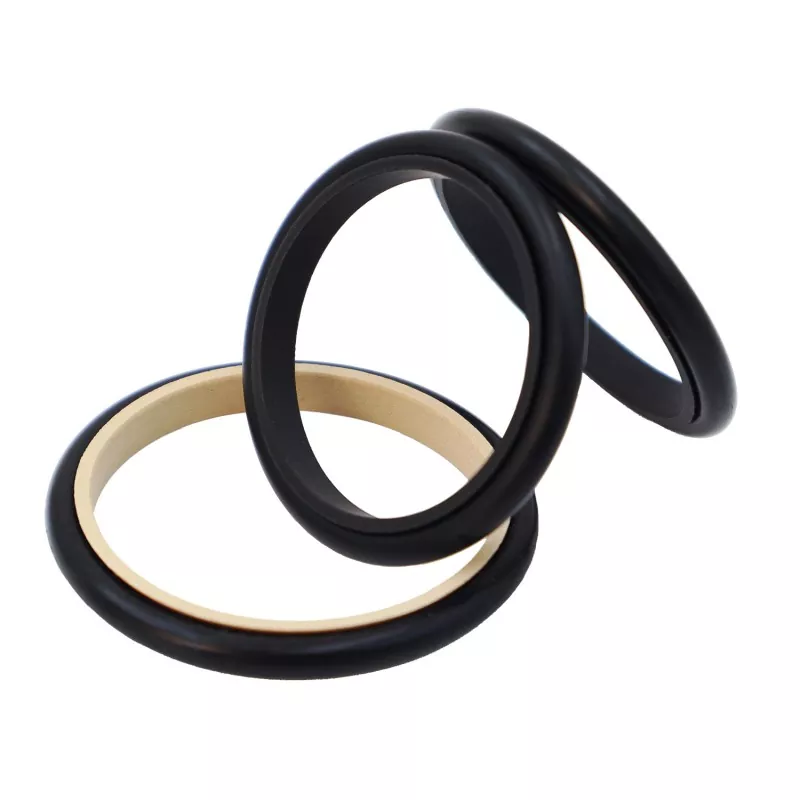

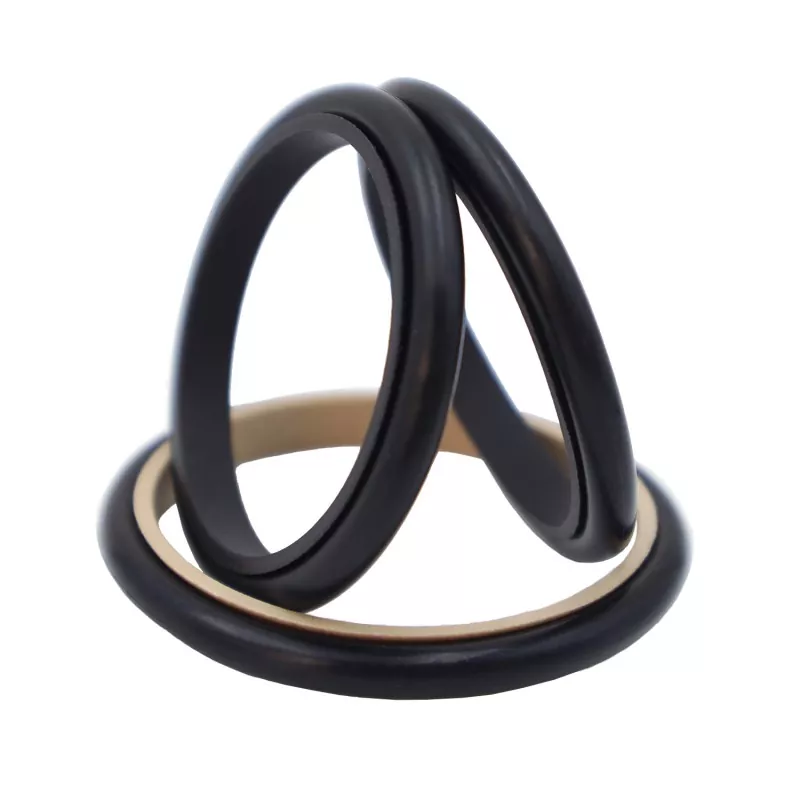

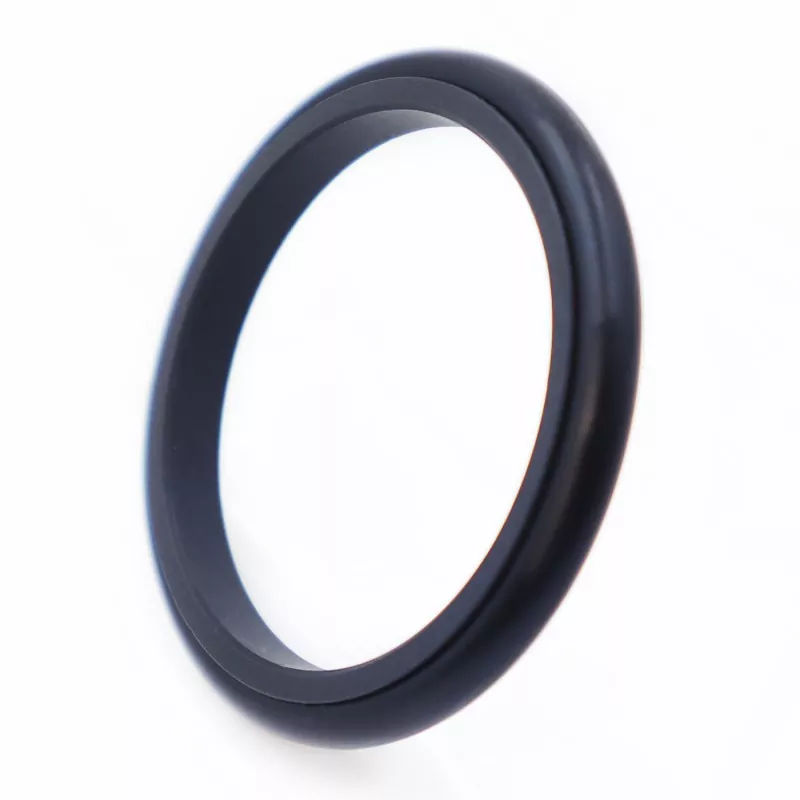

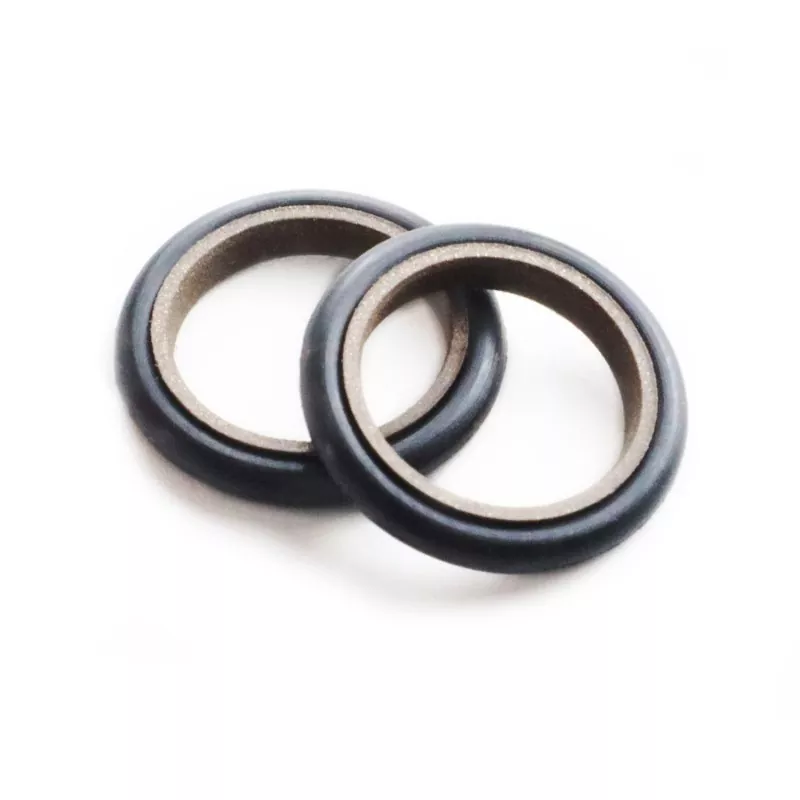

Комбинированное уплотнение крышки состоит из уплотнительного кольца в форме колпачка из ПТФЭ и резинового уплотнительного кольца, предназначенного для двунаправленного уплотнения под давлением в гидравлических и пневматических системах возвратно-поступательного движения. Уплотнительное кольцо обеспечивает радиальную силу и компенсирует износ уплотнительного кольца; Уплотнительное кольцо имеет конструкцию с тонкой кромкой, которая обеспечивает превосходные возможности последующей компенсации, что приводит к превосходным характеристикам уплотнения. Он совместим со стандартными канавками для уплотнительных колец GB1235. Для стержней диаметром менее 30 мм следует использовать конструкцию с разъемной (открытой) канавкой.
Это уплотнение подходит как для гидравлических, так и для пневматических условий эксплуатации и поддерживает двунаправленное уплотнение под давлением. Он обладает такими преимуществами, как низкое трение, минимальное сопротивление отрыву, плавная работа без скачков, пригодность для безмасляной смазки и длительный срок службы. Он требует минимального пространства для установки и позволяет легко разбирать и обслуживать.
Примечание по выбору: Для применений с диаметром стержня 30 мм или менее для установки рекомендуется использовать разъемный (открытый) паз.
1. Подходит как для гидравлических, так и для пневматических систем; поддерживает двунаправленное уплотнение под давлением.
2. Низкое трение, минимальное сопротивление отрыву и плавное движение; равное динамическое и статическое трение; никаких рывков-скольжений.
3. Длительный срок службы; подходит для безмасляной смазки.
4. Компактный дизайн; простота установки и обслуживания.
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С) |
Скорость (м/с) |
СМИ |
|
≤20 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
Гидравлическое масло на минеральной основе, огнестойкие жидкости (HFA/HFB), газы и т. д. |
|
От -20 до +180 (с уплотнительным кольцом FKM) |
1. Материалы для прилагаемого уплотнительного кольца включают: нитриловый каучук R01 (NBR), фторкаучук R02 (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал PTFE3; альтернативные материалы включают ПТФЭ1, ПТФЭ2 и ПТФЭ4.
Модель для заказа: RC13—80-PTFE3—R01 или SPNC-80-PTFE3—R01.
RC13/SPNC — Модель 80 — Диаметр вала dPTFE3 — Код материала ПТФЭ R01 — Код материала уплотнительного кольца
Изделия могут быть изготовлены в любом размере, указанном в таблице технических характеристик.
|

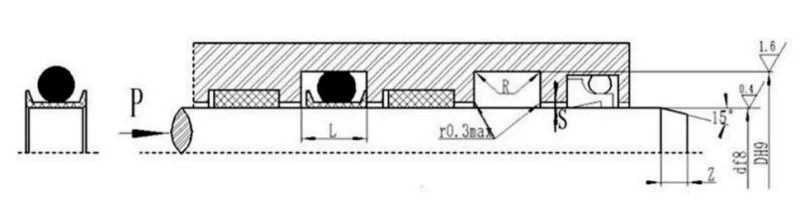

Диапазон диаметров вала д f8 |
Диаметр канавки D H9 |
Ширина канавки Л+0,2 |
Угловой радиус Рмакс |
Радиальный зазор Смакс |
Фаска Змин |
Диаметр проволоки уплотнительного кольца д0 |
|
|
Для гидравлических применений |
Для пневматических и гидравлических систем с низким коэффициентом трения. |
||||||
|
3~10 |
д+3 |
д+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
д+4 |
д+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
д+6 |
д+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
д+10 |
д+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
д+15 |
д+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
