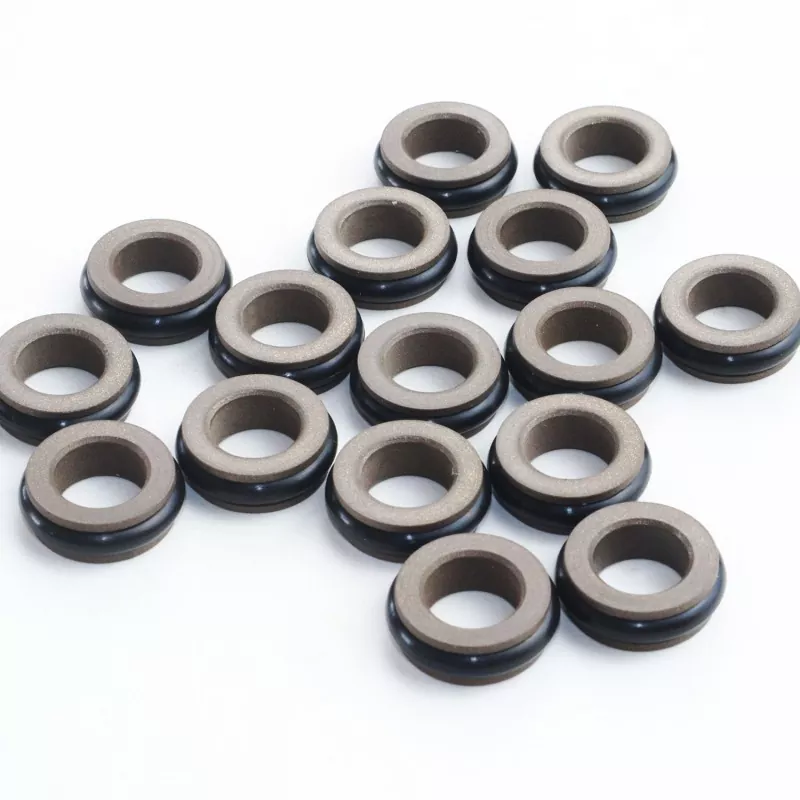

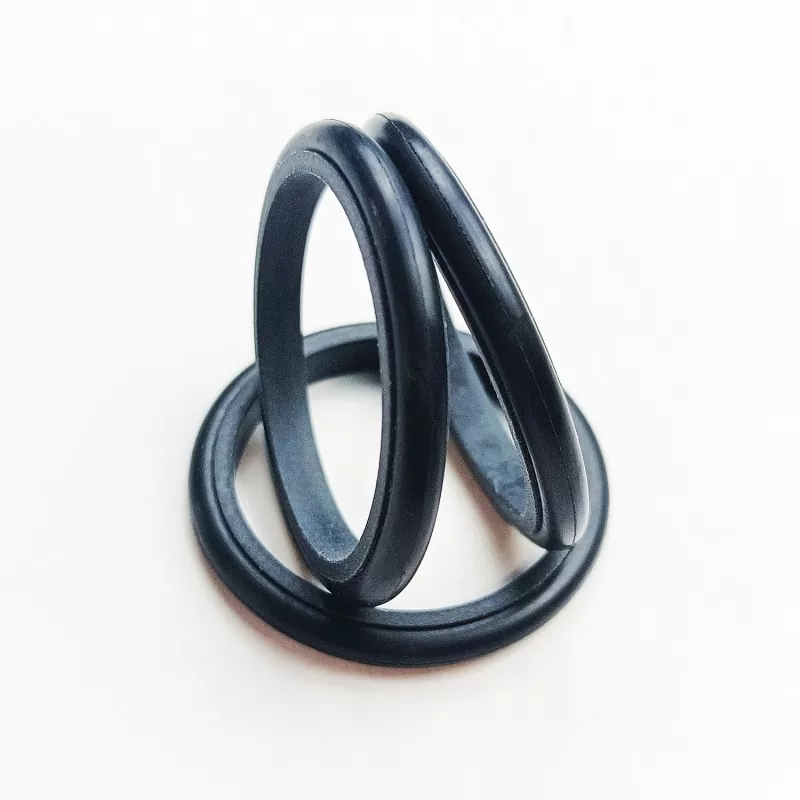

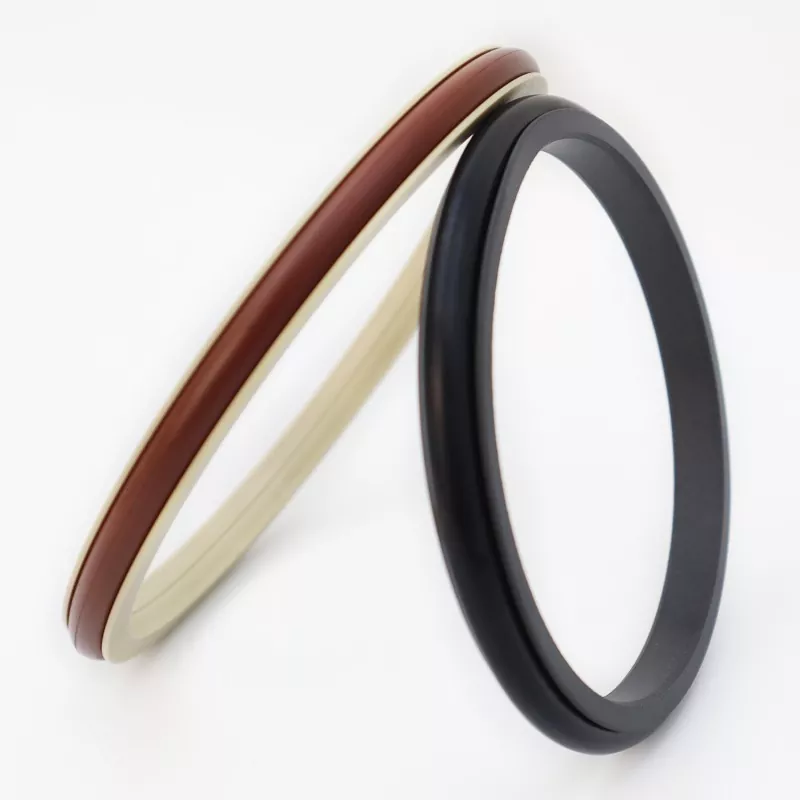

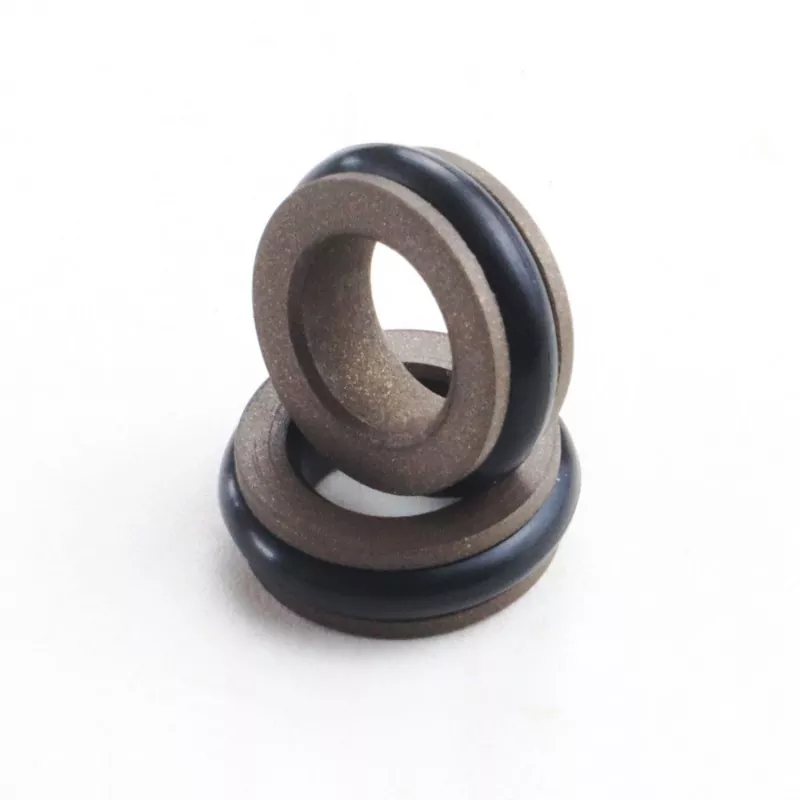

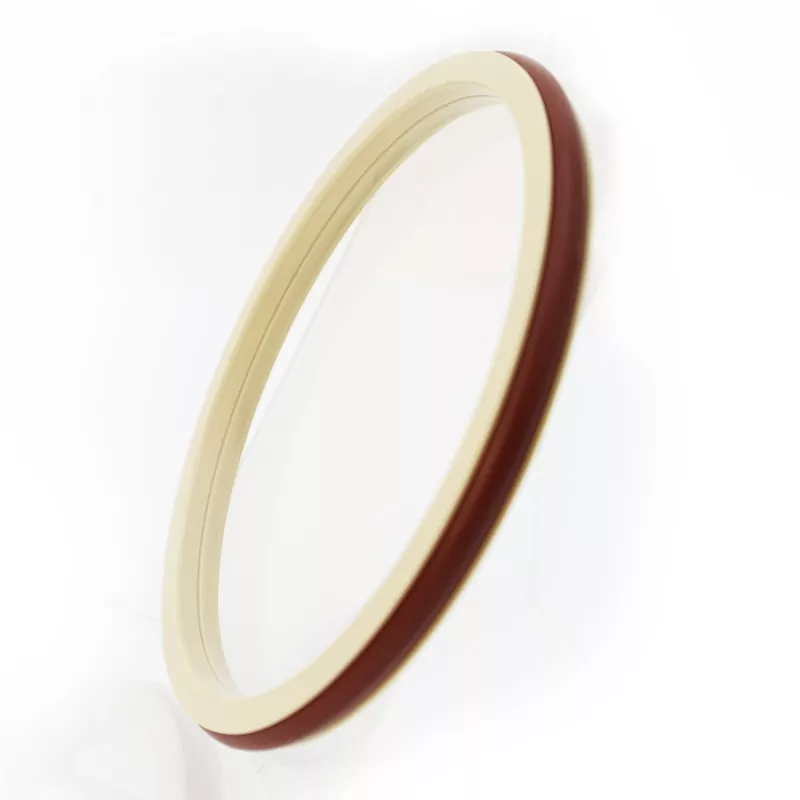

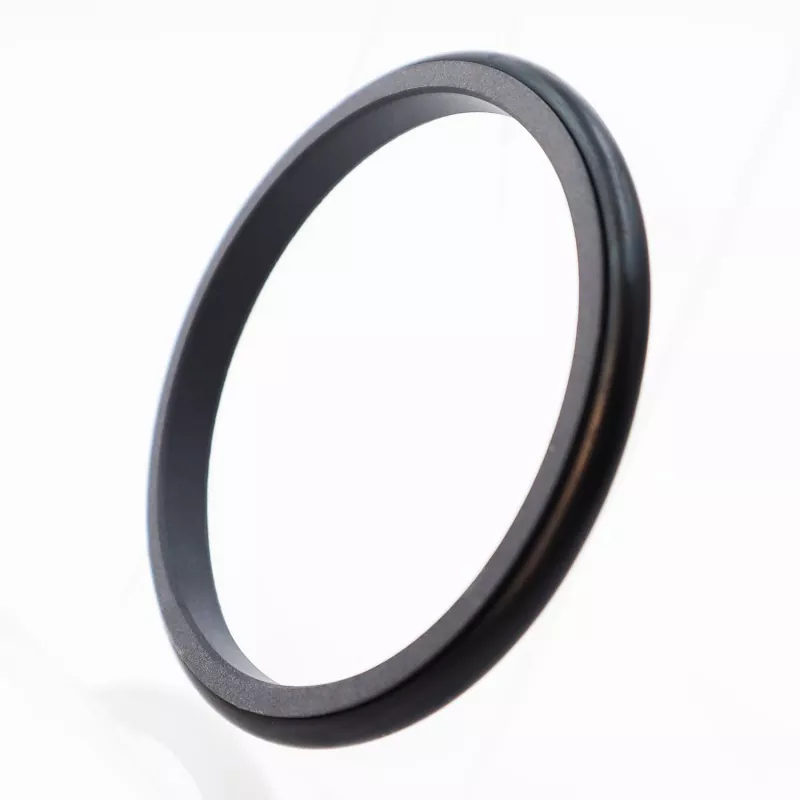

Комбинированное уплотнение типа С состоит из уплотнительного кольца С-образной формы, изготовленного из ПТФЭ и его композитного материала, и уплотнительного кольца. Он подходит для двунаправленного уплотнения под давлением как при гидравлических, так и при пневматических возвратно-поступательных движениях. Он доступен в сериях RC06 и RC07 (совместим с уплотнительными кольцами серии GB1235) в зависимости от соответствующего уплотнительного кольца. Благодаря конструкции уплотнительного кольца с тонкой кромкой оно обладает хорошей способностью к компенсации следования, что приводит к превосходным характеристикам уплотнения. Симметричная структура уплотнения С-типа обеспечивает герметизацию при двунаправленном давлении.
1. Подходит как для гидравлических, так и для пневматических систем.
2. Отличные характеристики уплотнения как при высоком, так и при низком давлении.
3. Низкое трение, низкое пусковое сопротивление, плавная работа, равное динамическое и статическое трение, отсутствие ползучести.
4. Длительный срок службы; подходит для уплотнения безмасляной смазкой.
5. Подходит для двунаправленного уплотнения под давлением.
Экстремальные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С) |
Скорость (м/с) |
СМИ |
|
≤100 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
Гидравлическое масло, огнестойкие жидкости (HFA/HFB), газ и т. д. |
|
От -20 до +180 (с уплотнительным кольцом FKM) |
1. Подходящие материалы уплотнительных колец: нитрилбутадиеновая резина RO1 (NBR), фторкаучук RO2 (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал PTFE3, другие дополнительные материалы включают PTFE2, PTFE4 и другие высокоэффективные материалы.

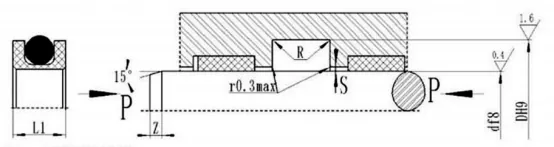

Модель для заказа RC06-80x89,9x9,2-PTFE3—R01
Модель — Диаметр стержня x Диаметр канавки x Ширина канавки ПТФЭ3 — код материала из модифицированного ПТФЭ R01 Материал уплотнительного кольца
Возможно изготовление изделий любого размера, указанного в таблице технических характеристик.
|
d f8 Стандарт RC06 |
d f8 Легкий режим RC06-Q |
d f8 Сверхмощный RC06-Z |
Д Н9 |
L+0.2 |
Л1 |
Рмакс |
Смакс |
Змин |
d0 |
|
|
<20 МПа |
<40 МПа |
|||||||||
|
-- |
4~17,9 |
-- |
д+3,6 |
4 |
3.6 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
4~17,9 |
18~39,9 |
-- |
д+5,0 |
5.0 |
4.6 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~106,9 |
4~17,9 |
д+6,6 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~106,9 |
107~630,9 |
18~39,9 |
д+9,9 |
9.2 |
8.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
107~630,9 |
631~999 |
40~106,9 |
д+13,0 |
12.3 |
10.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
631~999 |
1000~1600 |
107~630,9 |
д+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
≥1600 |
631~999 |
д+18,5 |
16 |
14.5 |
0.8 |
0.6 |
0.4 |
15 |
10 |
|
≥1600 |
-- |
1000~1600 |
д+22 |
19 |
17 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Примечание: 1. Для валов диаметром ≤ 70 мм рекомендуется использовать уплотнения с открытыми канавками. Для установки встроенных (закрытых) канавочных уплотнений обратитесь к руководству по установке.
2. При давлении > 40 МПа для площади основания Smax уплотнения следует использовать допуск посадки H8/f8.
Подходящее уплотнительное кольцо GB1235 Может производить изделия любого размера, указанного в таблице спецификаций.
|
Диапазон диаметров вала д f8 |
Диаметр канавки Д Н9 |
Ширина траншеи L+0,2 |
Высота уплотнения Л1 |
Закругленные углы Рмакс |
Радиальный зазор Smax |
Фаска Змин |
Диаметр проволоки уплотнительного кольца d0 |
|
|
<20 МПа |
<40 МПа |
|||||||
|
5~21 |
д+4,5 |
4.5 |
4 |
0.4 |
0.25 |
0.15 |
4 |
2.4 |
|
22~39 |
д+6,5 |
6.2 |
5.6 |
0.4 |
0.25 |
0.2 |
5 |
3.5 |
|
40~154 |
д+10,4 |
9.8 |
8.9 |
0.5 |
0.3 |
0.2 |
7 |
5.7 |
|
155~1500 |
д+15,2 |
13.6 |
12 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
Пример заказа RC07—80*90,4*9,8-PTFE3-R01
