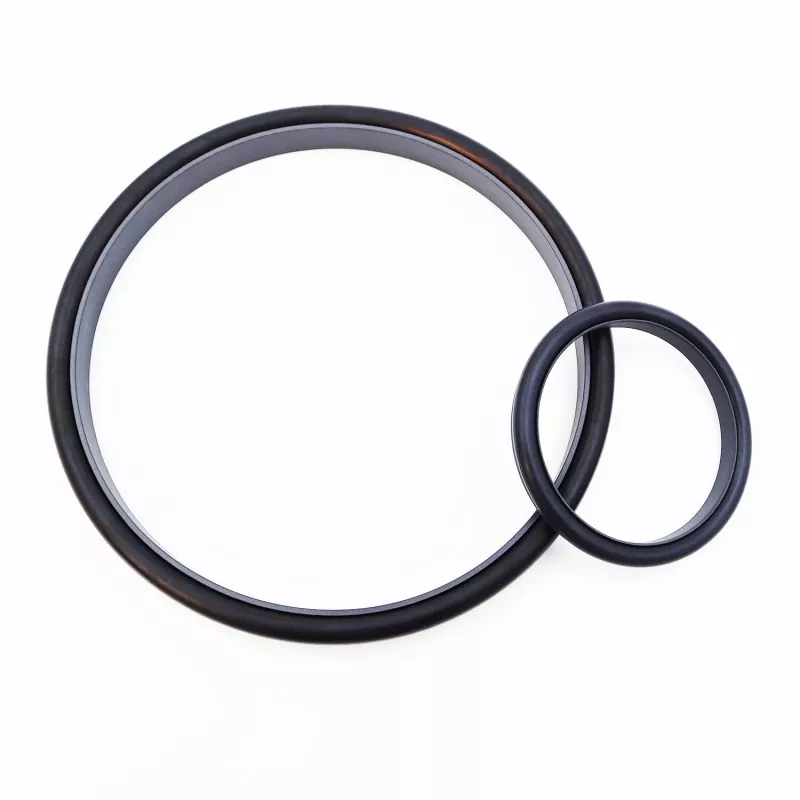

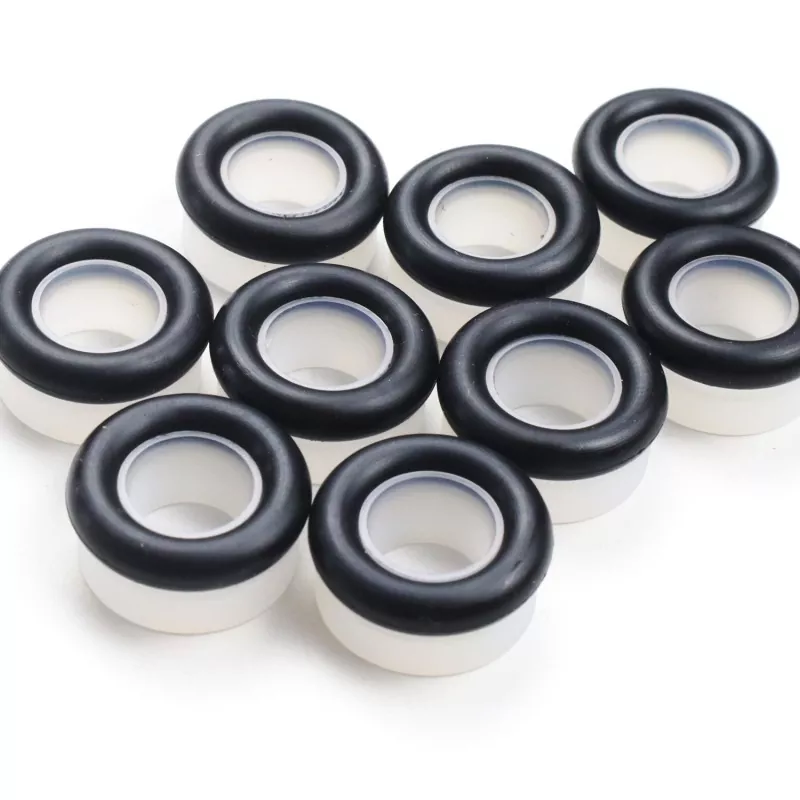

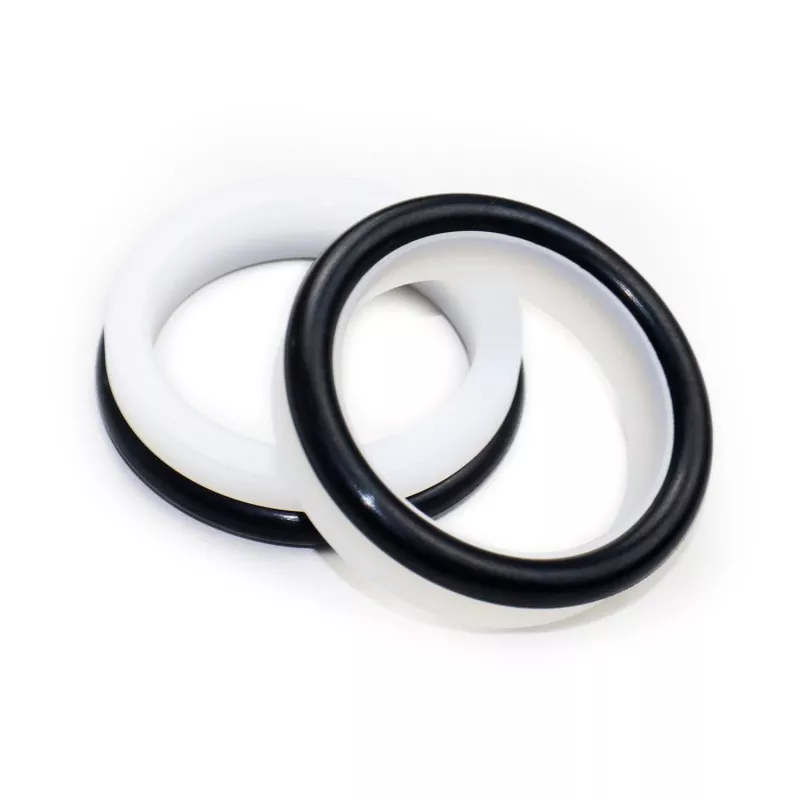

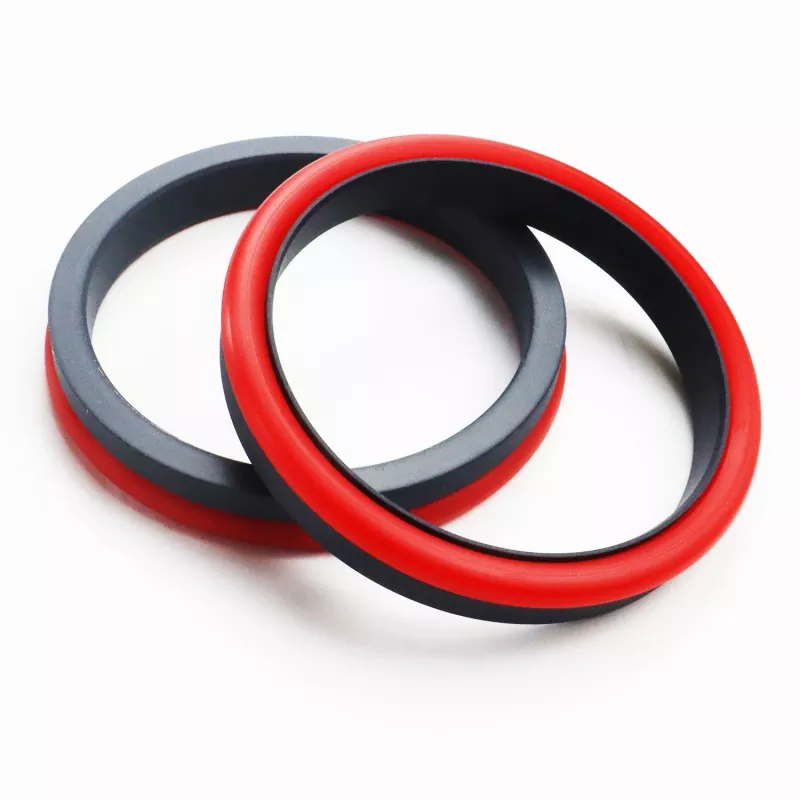

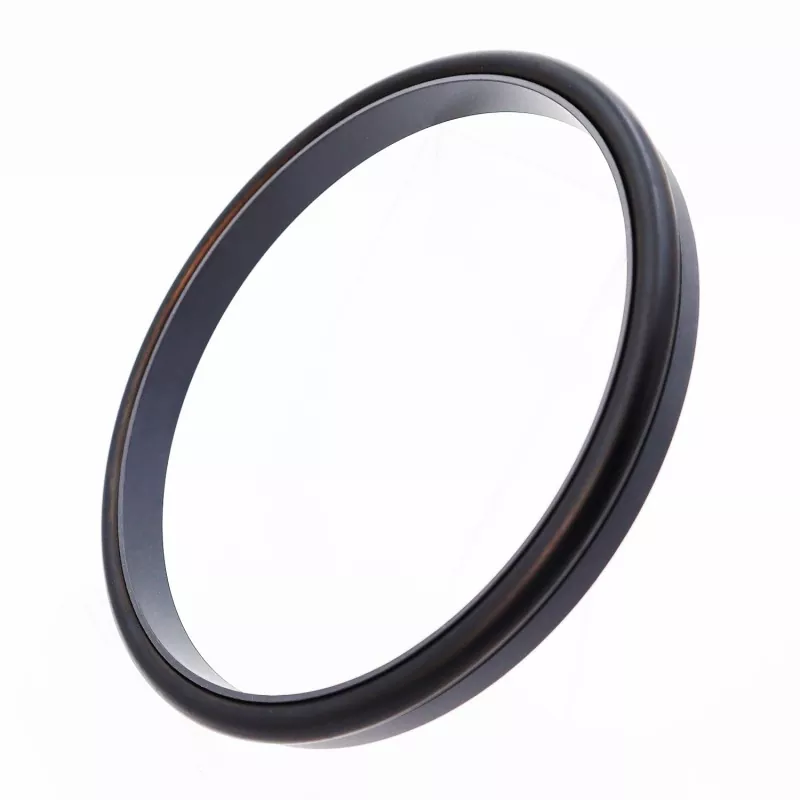

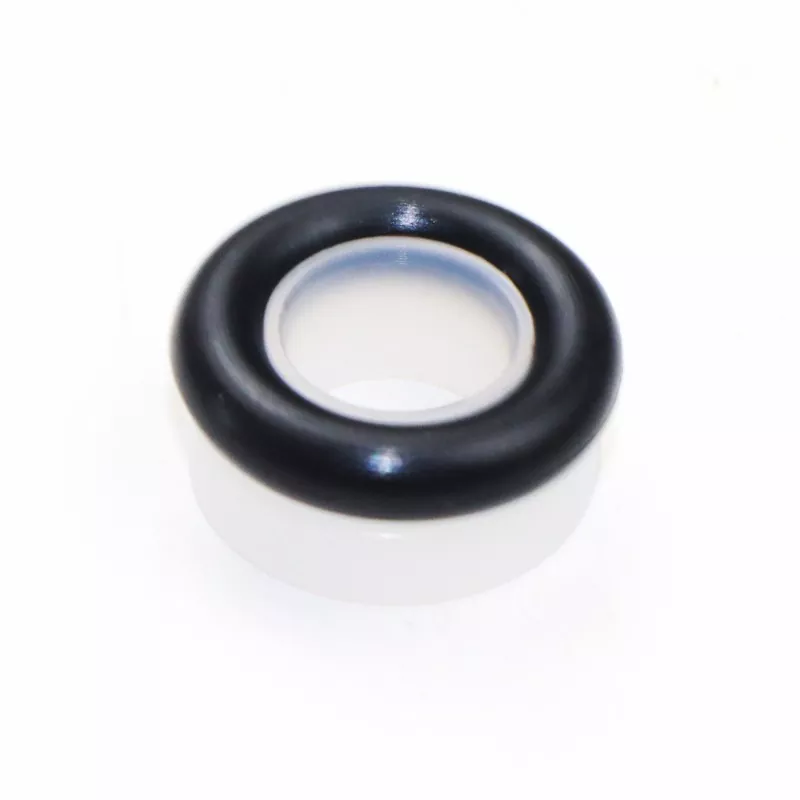

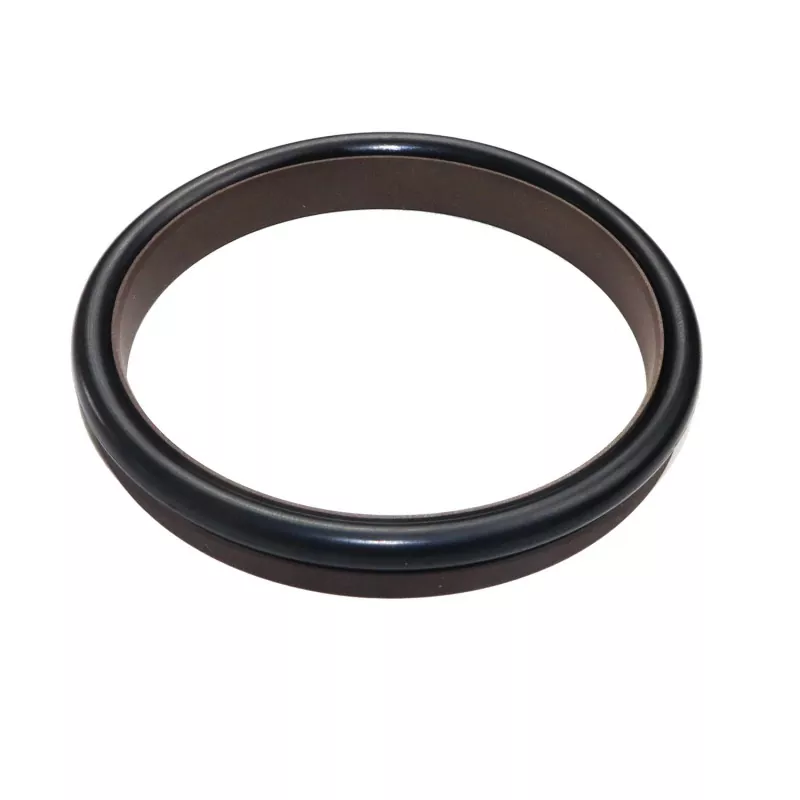

Усиленное прямоугольное комбинированное уплотнение (уплотнение для сверхвысокого/гидравлического давления) состоит из усиленного прямоугольного уплотнительного кольца из ПТФЭ и его композитных материалов, а также уплотнительного кольца. Подходит для однонаправленного уплотнения при гидравлическом возвратно-поступательном движении.
В зависимости от типа используемого уплотнительного кольца оно доступно в сериях RC08 и RC09 (совместимо с уплотнительными кольцами серии GB1235). Благодаря оптимизированной толщине уплотнительного кольца оно хорошо работает даже под давлением воды или других сред с низкой вязкостью.
Конструкция усиленного уплотнительного кольца также повышает устойчивость уплотнения к высокому и сверхвысокому давлению. Как правило, он не подходит для установки в закрытые пазы.
1. Низкое трение, низкое сопротивление при запуске, плавное движение, равное динамическое и статическое трение, отсутствие ползучести.
2. Длительный срок службы, подходит для безмасляного смазочного уплотнения.
3. Подходит для герметизации сред высокого, сверхвысокого давления и низкой вязкости, таких как вода.
Экстремальные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С) |
Скорость (м/с) |
СМИ |
|
≤200 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
Гидравлическое масло, огнестойкие жидкости (HFA/HFB), газ и т. д. |
|
От -20 до +200 (с уплотнительным кольцом FKM) |
1. Подходящие материалы уплотнительных колец: нитрилбутадиеновая резина R01 (NBR), фторкаучук RO2 (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал PTFE3, другие дополнительные материалы включают PTFE2, PTFE4 и другие высокоэффективные материалы.
Модель для заказа RC08—80x90,2x11,2—PTFE3—R01 Модель — Диаметр стержня x Диаметр канавки x Ширина канавки — Код материала

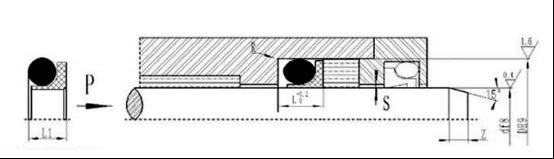

Таблица технических характеристик и параметров RC08
Возможно изготовление изделий любого размера, указанного в таблице характеристик.
|
Стандартный df8 РКО8 |
Легкая нагрузка df8 RCO8-Q |
Тяжелая нагрузка df8 RC08-Z |
Диаметр канавки Д Н9 |
Ширина канавки л+0,2 |
Высота уплотнения Л1 |
Закругленные углы Рмакс |
Радиальный зазор Smax |
Фаска Змин |
Диаметр проволоки уплотнительного кольца дO |
|
|
<20 МПа |
<60 МПа |
|||||||||
|
-- |
5~17,9 |
-- |
д+3,6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17,9 |
18~39,9 |
-- |
д+5,2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39,9 |
40~108,9 |
5~17,9 |
д+6,8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108,9 |
109~629 |
18~39,9 |
д+10,2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108,9 |
д+13,4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000~1599 |
109~629 |
д+16,0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
630~999 |
д+18,8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000~1599 |
д+22,8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
Примечание:1. Если вам требуется система с закрытыми канавками, обратитесь в нашу компанию.
2. Давление > 60 МПа, допуск на посадку корня H8/f8, уплотнение сверхвысокого давления Smax < 0,05.
