Как производитель, специализирующийся на уплотнениях высокого давления, компания Ruichen Sealing предлагает «Комбинированное уплотнение ножного типа». Уплотнительное кольцо имеет тонкую кромку, обеспечивающую превосходные возможности динамической компенсации. Его уникальная уплотнительная поверхность в форме ножки с клиновидной канавкой повышает устойчивость к загрязнению и снижает трение; эта специализированная конструкция значительно повышает устойчивость к давлению, что делает ее пригодной для применения в условиях высокого и сверхвысокого давления. Примечание. Данное уплотнение не подходит для установки в закрытые канавки.
Мы приветствуем запросы по подбору и оптовым заказам от закупщиков инженерного оборудования.

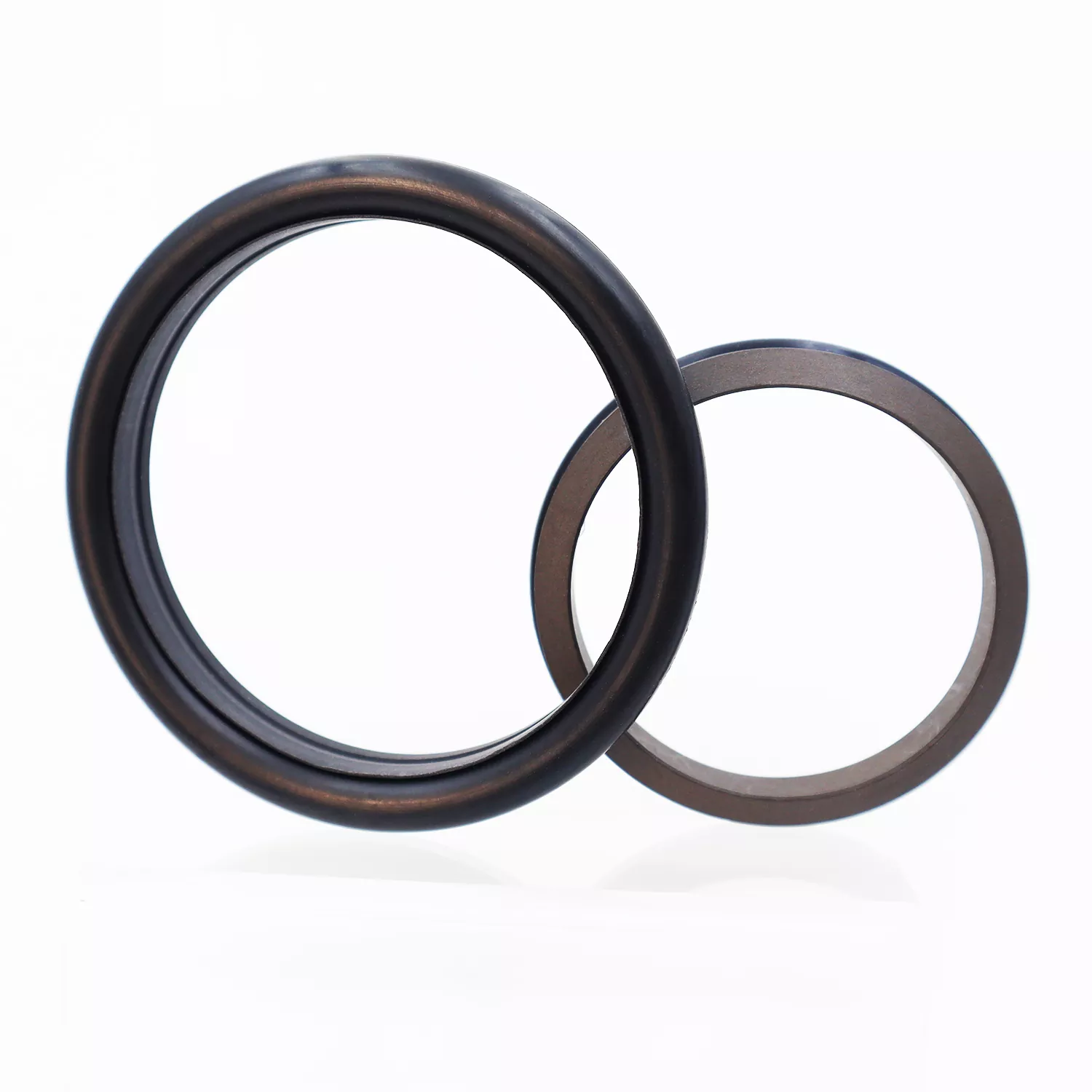

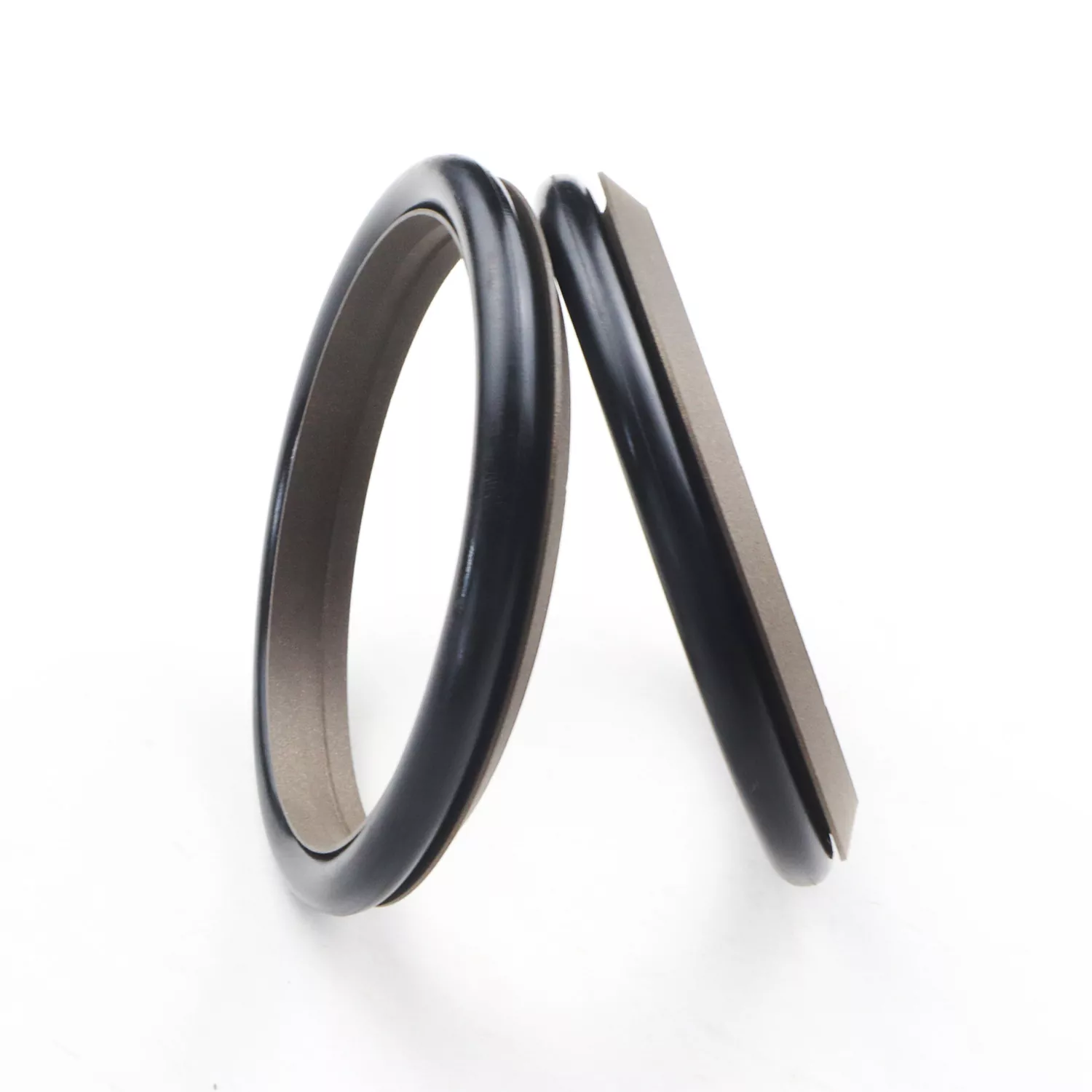

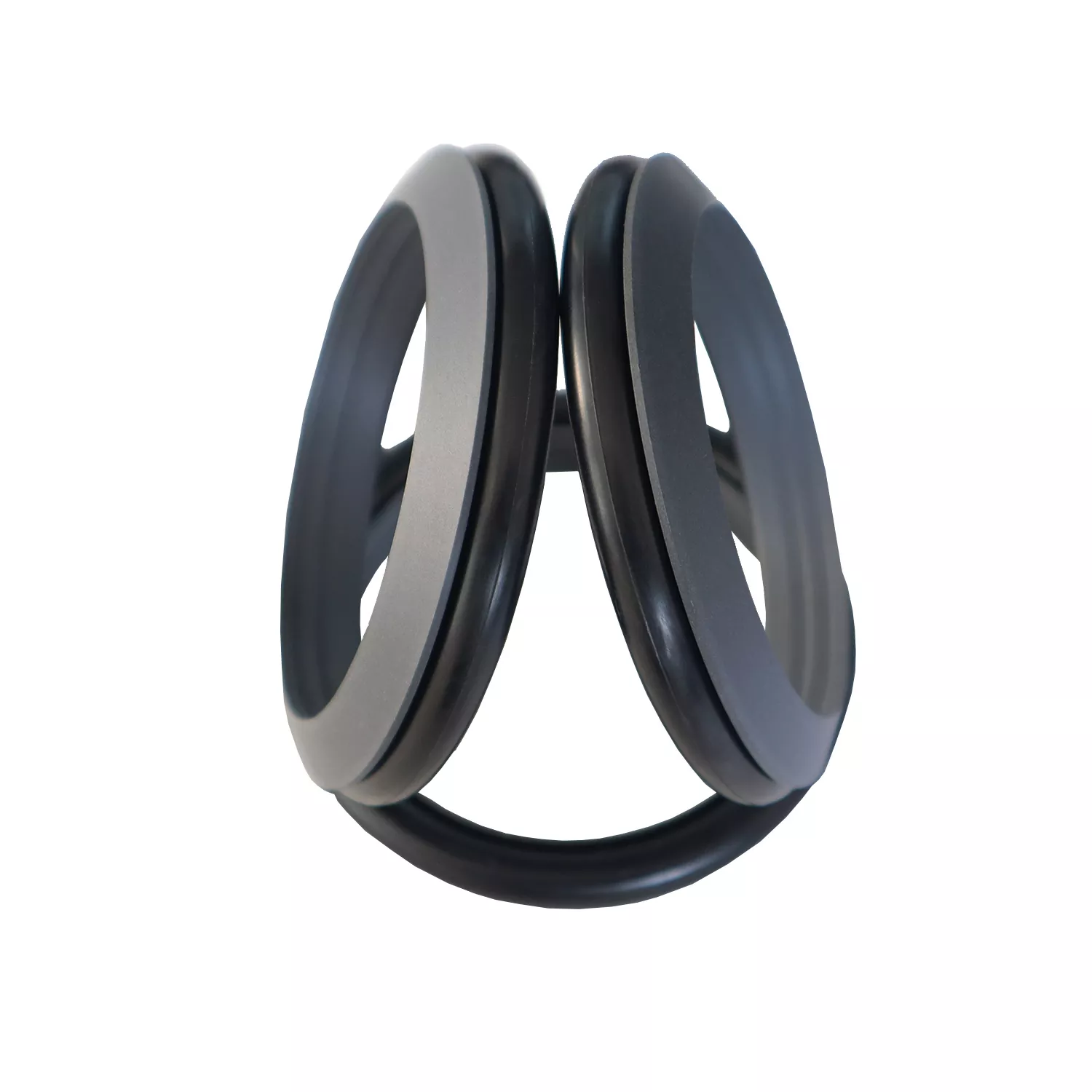

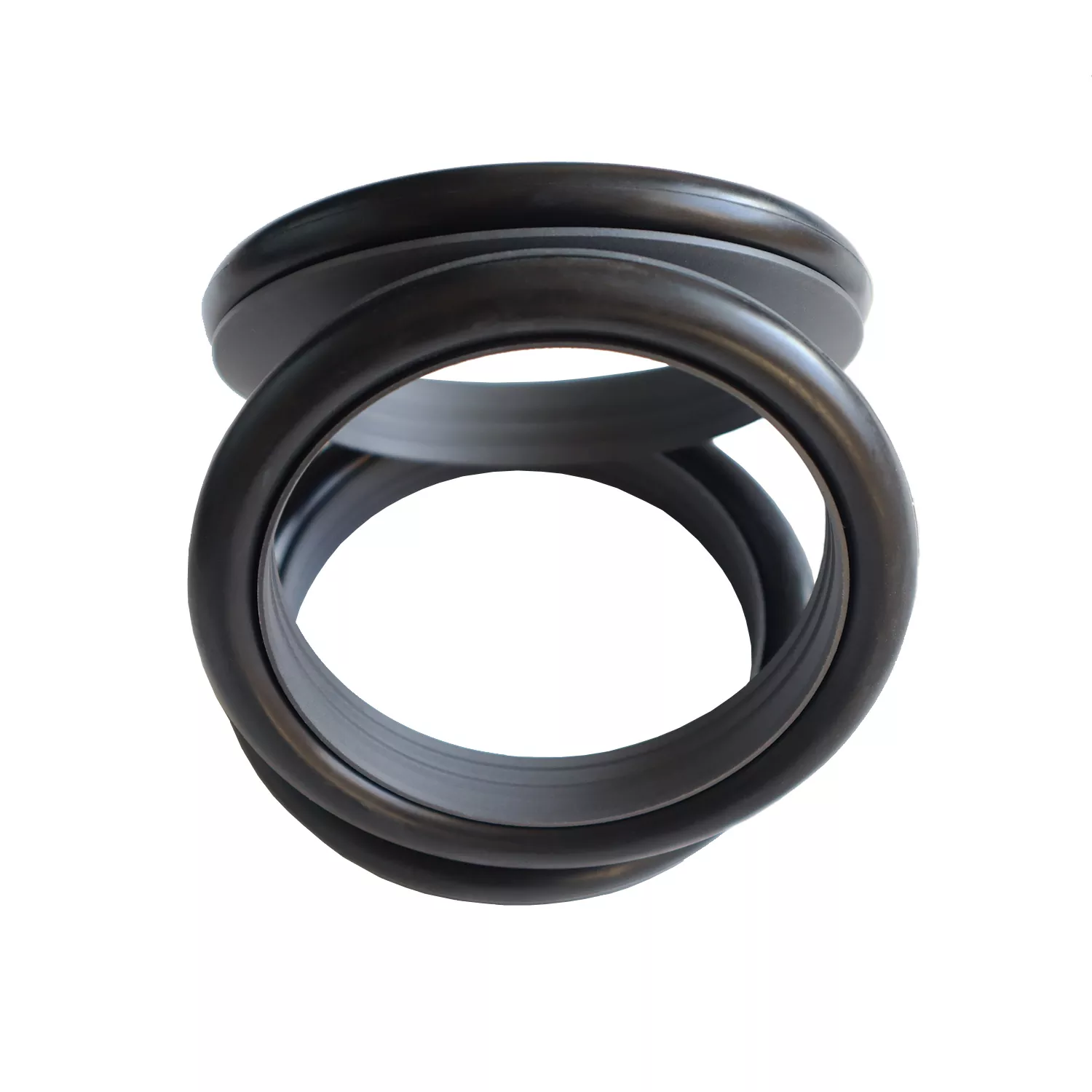

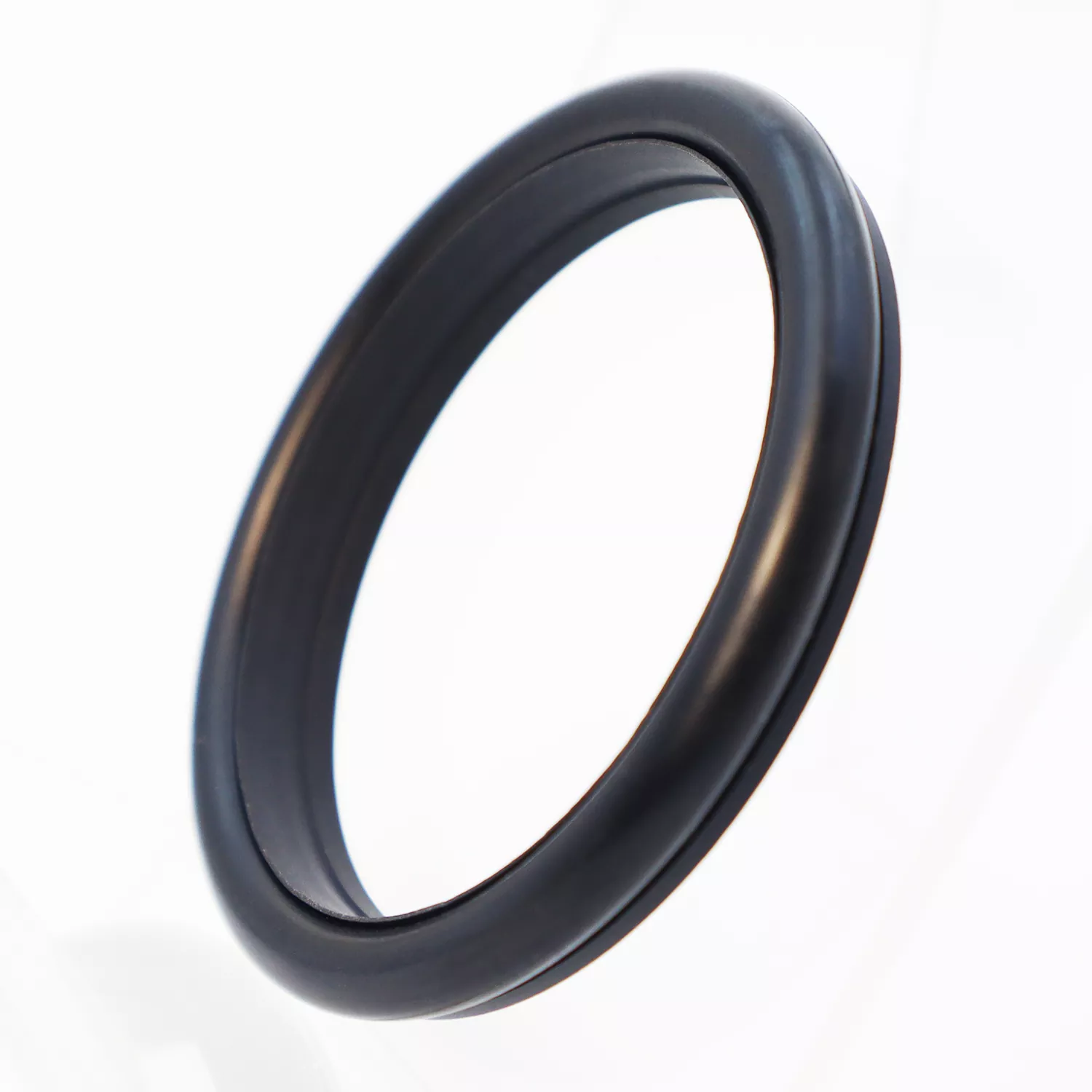

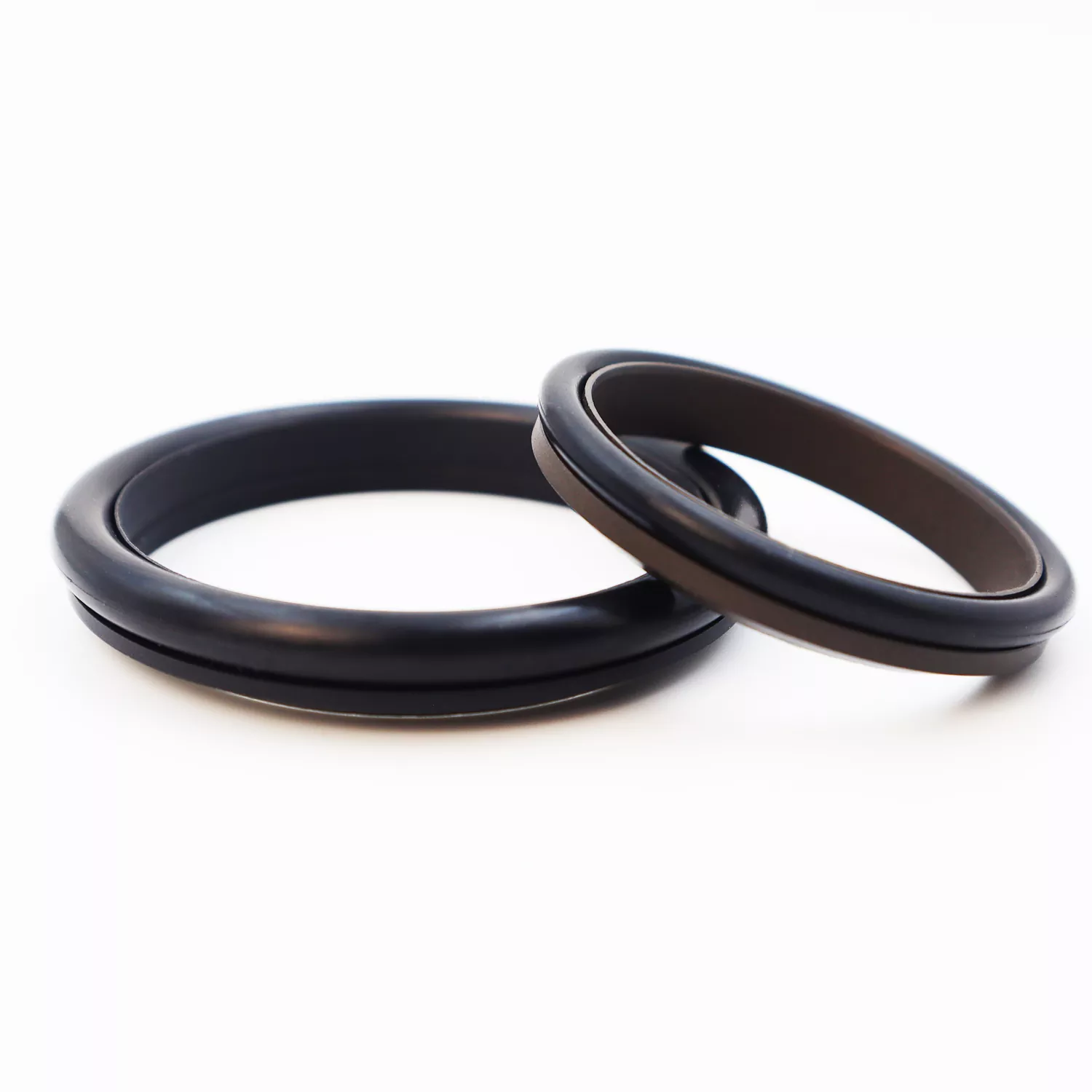

Комбинированное уплотнение ножкового типа состоит из уплотнительного кольца в форме ножки (изготовленного из ПТФЭ или композитов ПТФЭ) в паре с резиновым уплотнительным кольцом; он предназначен для уплотнения одностороннего действия в гидравлических и пневматических системах возвратно-поступательного движения.
Он подразделяется на серию RC03 и серию RC04 (в которой используются уплотнительные кольца серии GB1235) на основе прилагаемого уплотнительного кольца. Уплотнительное кольцо имеет конструкцию с тонкой кромкой, которая обеспечивает превосходную динамическую компенсацию, что приводит к превосходным характеристикам уплотнения. Клиновидная канавка на уплотнительной поверхности в форме ножки улучшает целостность уплотнения и устойчивость к загрязнению, одновременно снижая трение. Структурная конструкция также повышает способность уплотнения выдерживать давление. Как правило, его нельзя устанавливать в закрытые пазы.
1. Подходит как для гидравлических, так и для пневматических систем.
2. Отличные характеристики уплотнения как в условиях высокого, так и в условиях низкого давления.
3. Низкое трение; минимальное сопротивление при запуске и плавность хода; равное динамическое и статическое трение; нет эффекта скольжения
4. Длительный срок службы; подходит для безмасляной смазки
5. Способен выдерживать требования к уплотнению при высоком и сверхвысоком давлении.
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С) |
Скорость (м/с) |
СМИ |
|
≤100 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
Гидравлическое масло, огнестойкие жидкости (HFA/HFB), газ и т. д. |
|
От -20 до +180 (с уплотнительным кольцом FKM) |
1. Совместимые материалы уплотнительных колец: нитриловая резина RO1 (NBR), фторкаучук RO2 (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал PTFE3; другие доступные варианты включают PTFE2, PTFE4 и другие высокоэффективные материалы.

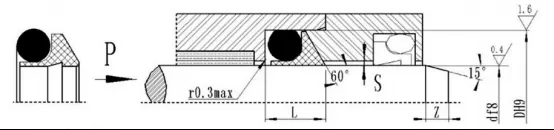

Модель для заказа: RC03—80x89x10-PTFE3-R01
Модель — диаметр стержня x диаметр канавки x ширина канавки PTFE3 – код материала модифицированного ПТФЭ R01 – код материала уплотнительного кольца
Изделия могут быть изготовлены в любом размере, указанном в таблице технических характеристик.
|
д f8 |
Д Н9 |
L+0.2 |
Смакс |
Змин |
d0 |
|
|
<40 МПа |
<60 МПа |
|||||
|
5~17 |
д+4,7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39 |
д+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108 |
д+9,0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
д+12,0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
д+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1600 |
д+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
>1600 |
д+21,2 |
22 |
0.7 |
0.6 |
20 |
12 |
Примечания: 1. Для давления >60 МПа используйте допуск посадки H8/f8 в области основания уплотнения; для герметизации сверхвысокого давления Smax < 0,05.
2. Если вам нужна конструкция с закрытыми канавками, обратитесь в офис.
Совместим с уплотнительными кольцами GB1235; Возможно изготовление изделий любого размера, указанного в таблице технических характеристик.
|
д f8 |
Д Н9 |
L+0.2 |
Смакс |
Змин |
d0 |
|
|
<40 МПа |
<60 МПа |
|||||
|
5~39 |
д+6,2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40~150 |
д+9,8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151~1500 |
д+14,6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
