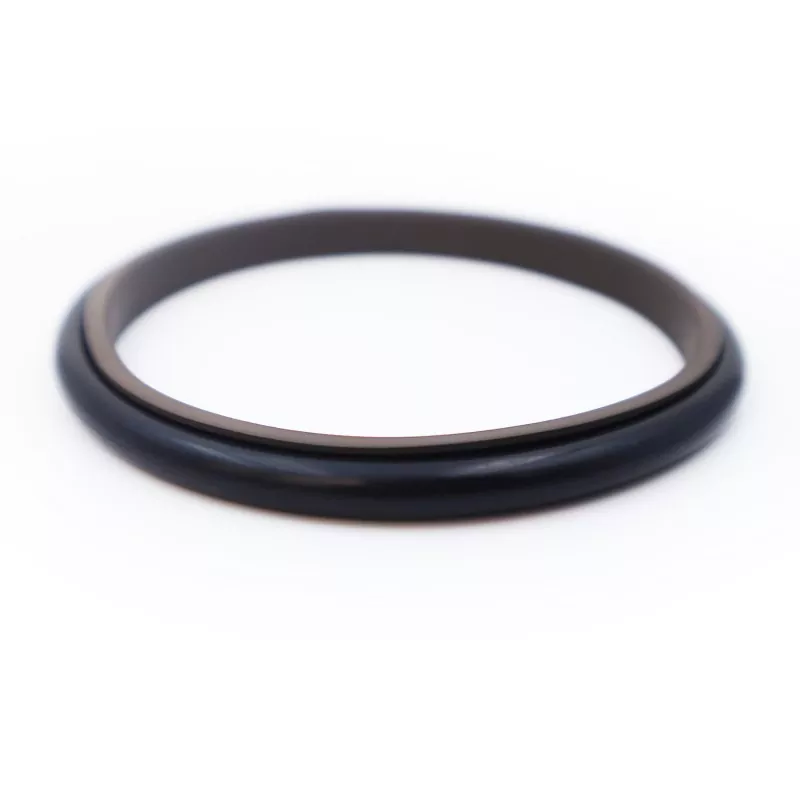

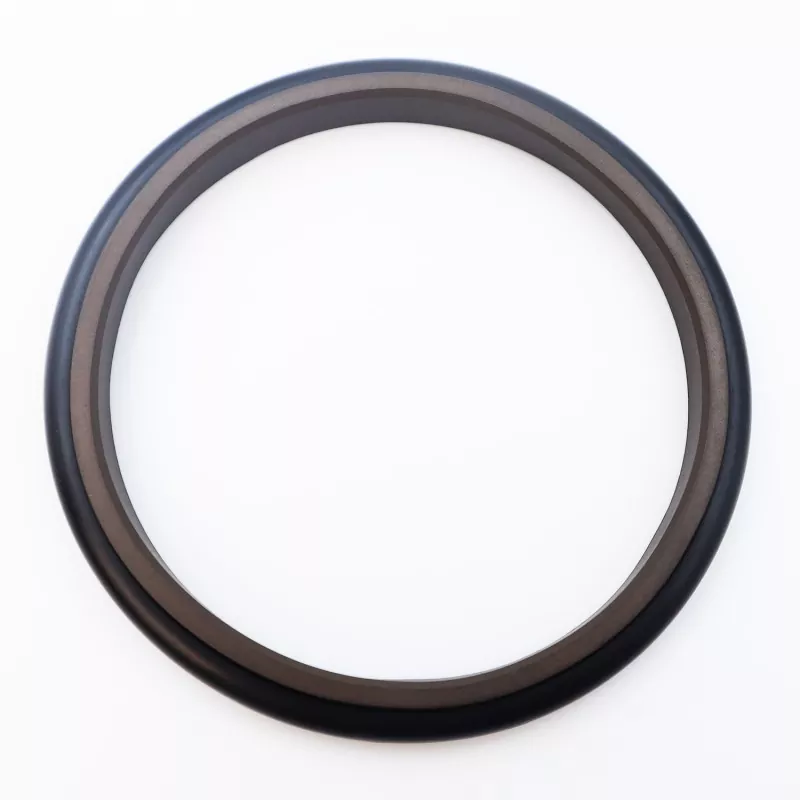

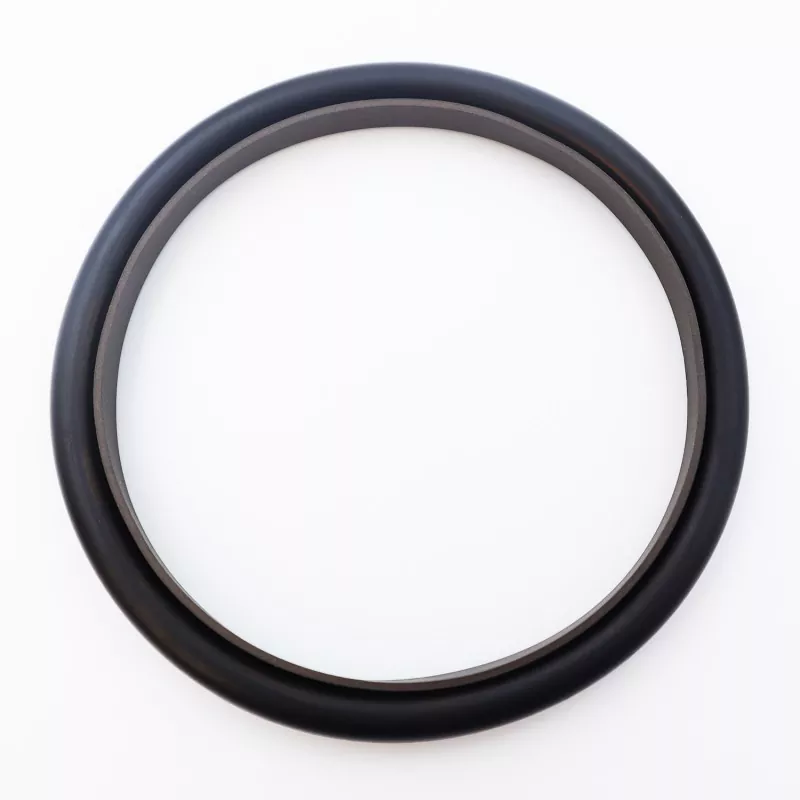

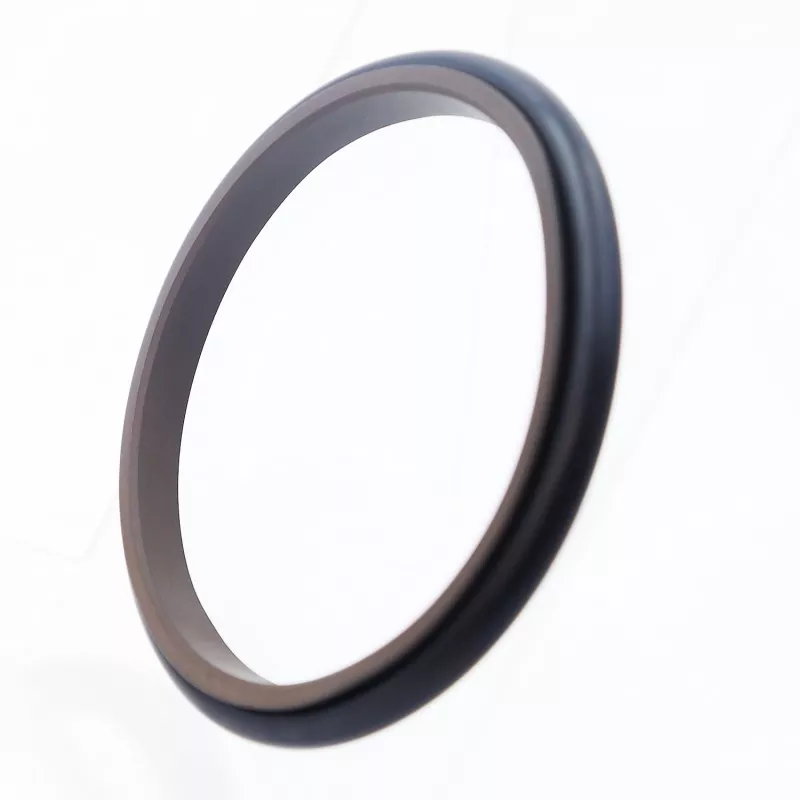

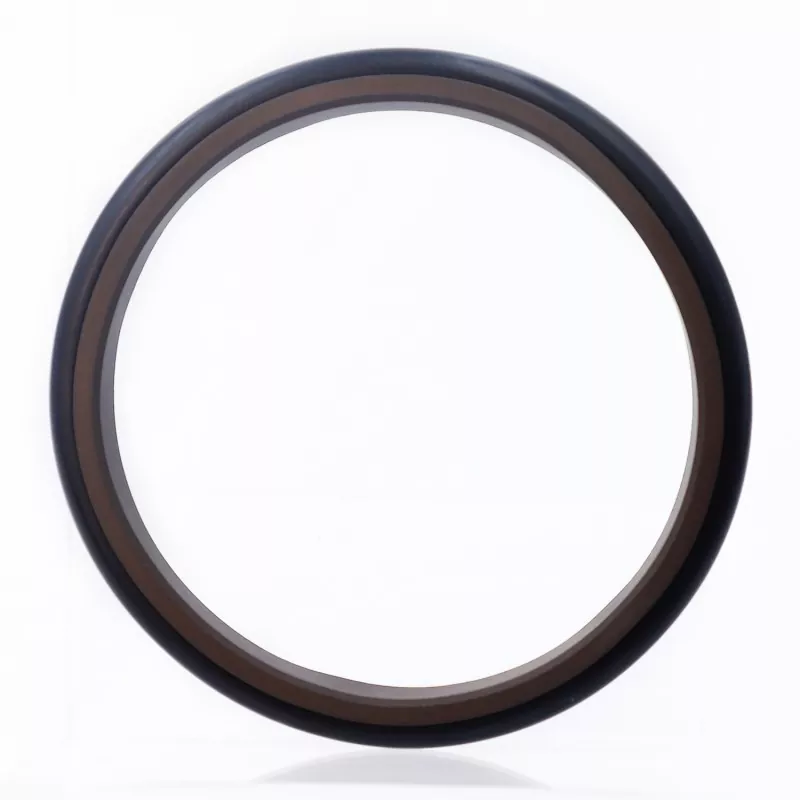

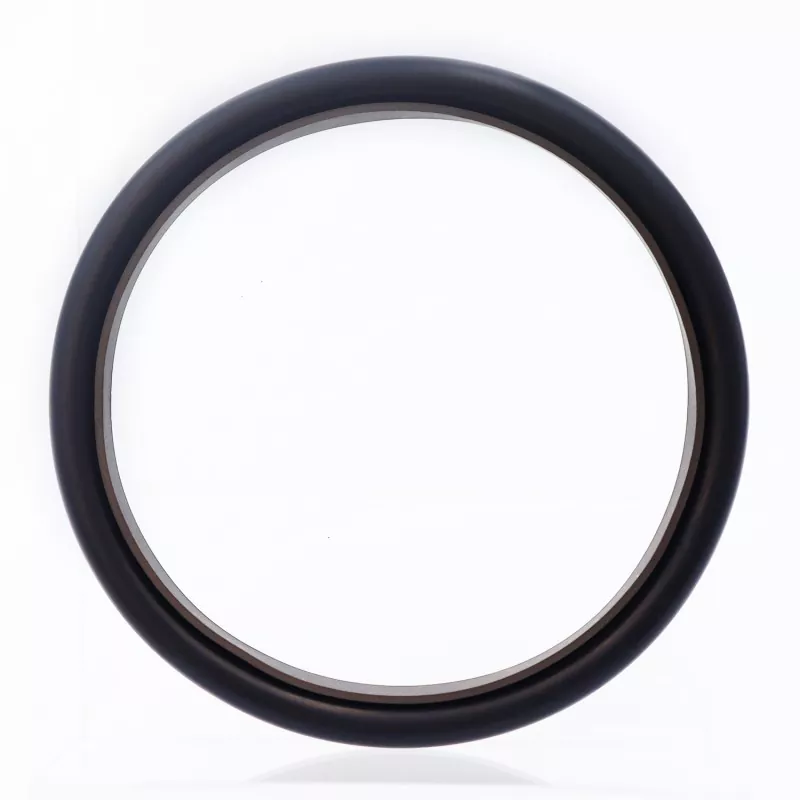

Треугольное комбинированное уплотнение состоит из треугольного уплотнительного кольца из ПТФЭ и резинового уплотнительного кольца; он предназначен для уплотнения под давлением одностороннего действия в гидравлических и пневматических системах возвратно-поступательного движения. Уплотнительное кольцо обеспечивает радиальную силу и компенсирует износ уплотнительного кольца. Благодаря конструкции с тонкой кромкой уплотнительного кольца оно обеспечивает превосходную компенсацию повторных воздействий и герметизирующие характеристики. Для диаметров стержней менее 30 мм следует использовать конструкцию с разрезной канавкой (открытого типа).
1. Подходит как для гидравлических, так и для пневматических систем;
2. Низкое трение, низкое сопротивление отрыву, плавное движение, равное динамическое и статическое трение, отсутствие прерывистого скольжения;
3. Длительный срок службы; подходит для безмасляной смазки;
4. Компактный дизайн; простота установки и обслуживания;
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С) |
Скорость м/с |
СМИ |
|
≤20 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
Гидравлические масла на минеральной основе, огнестойкие жидкости (HFA/HFB), газы и т. д. |
|
От -20 до +180 (с уплотнительным кольцом FKM) |
1. К совместимым материалам уплотнительных колец относятся: нитриловая резина R01 (NBR), фторкаучук R02 (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал PTFE3; альтернативные материалы включают ПТФЭ1, ПТФЭ2 и ПТФЭ4.
Модель для заказа: RC14—80—PTFE3—R01
RC14 – Модель 80 – Диаметр вала d – ПТФЭ (код материала R01) – Код материала уплотнительного кольца
Изделия могут быть изготовлены в любом размере, указанном в таблице технических характеристик.
|

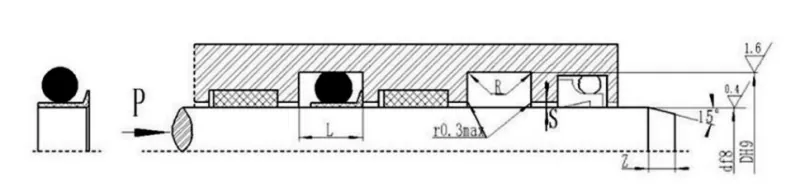

Диапазон диаметров вала д f8 |
Диаметр канавки Д Н9 |
Ширина канавки Л+0,2 |
Угловой радиус Рмакс |
Радиальный зазор S |
Фаска Z |
Диаметр проволоки уплотнительного кольца делать |
|
8~17 |
д+5,2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
д+6,6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
д+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
д+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
Примечание: Для валов диаметром ≤30 мм рекомендуется использование открытых канавок.
