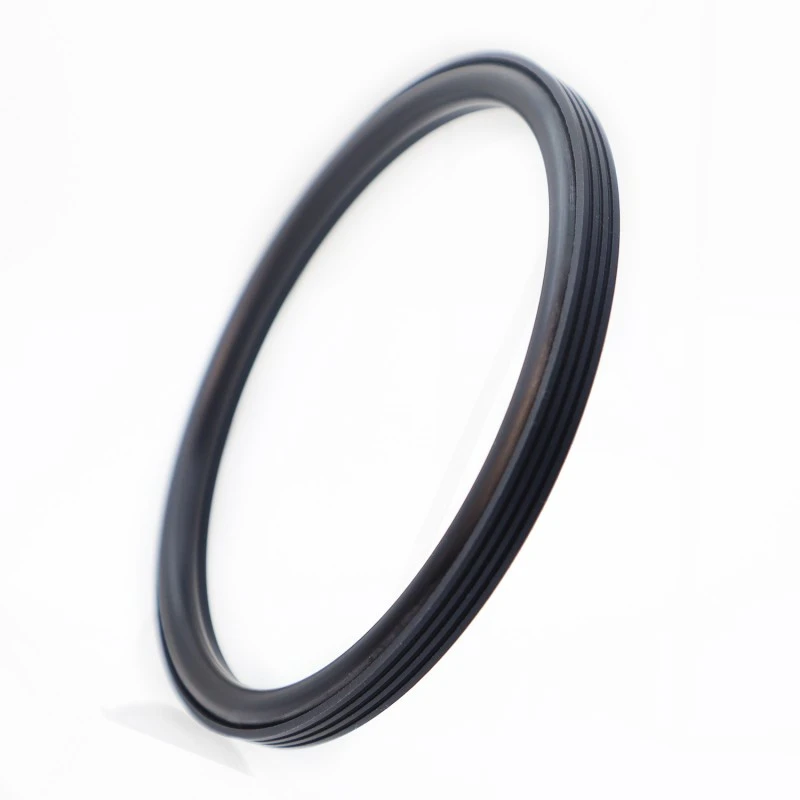

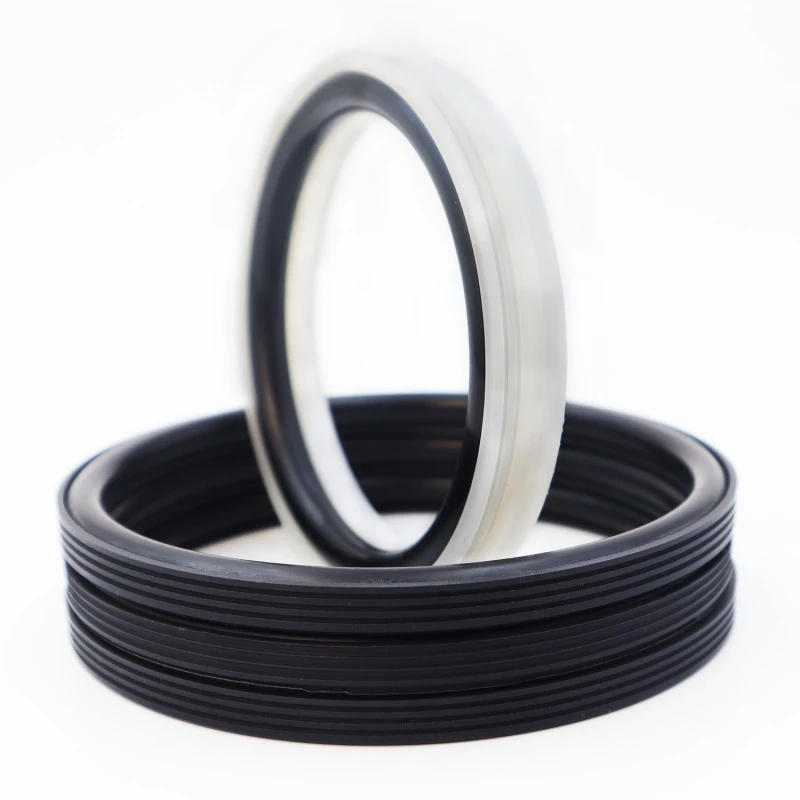

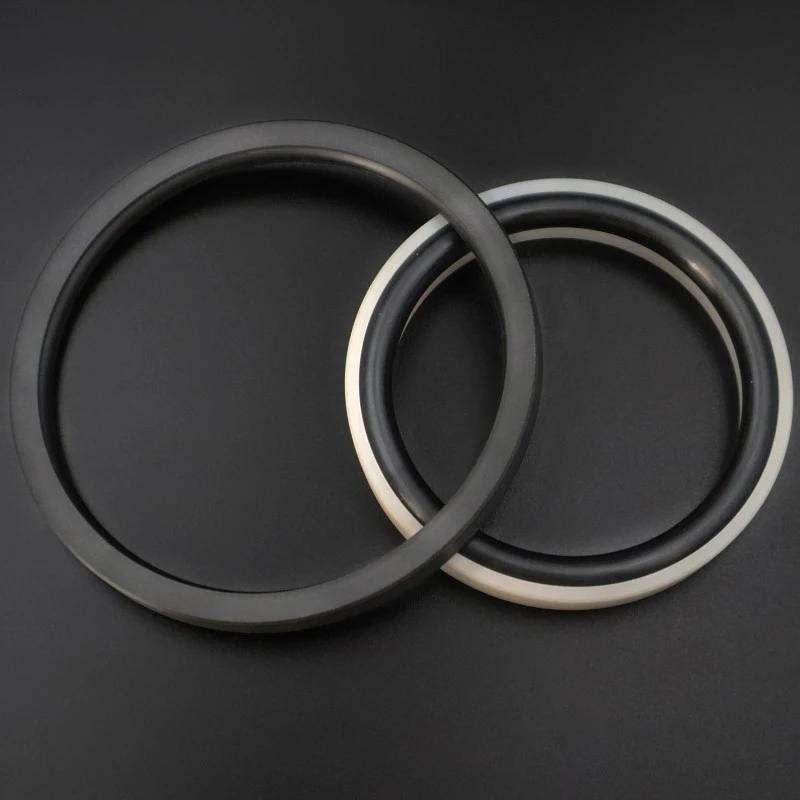

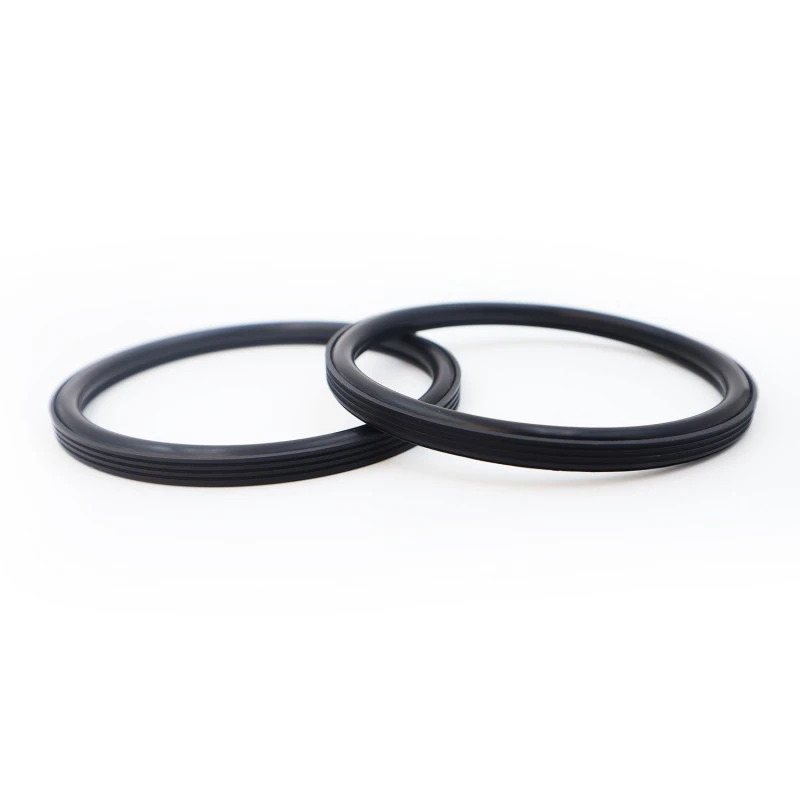

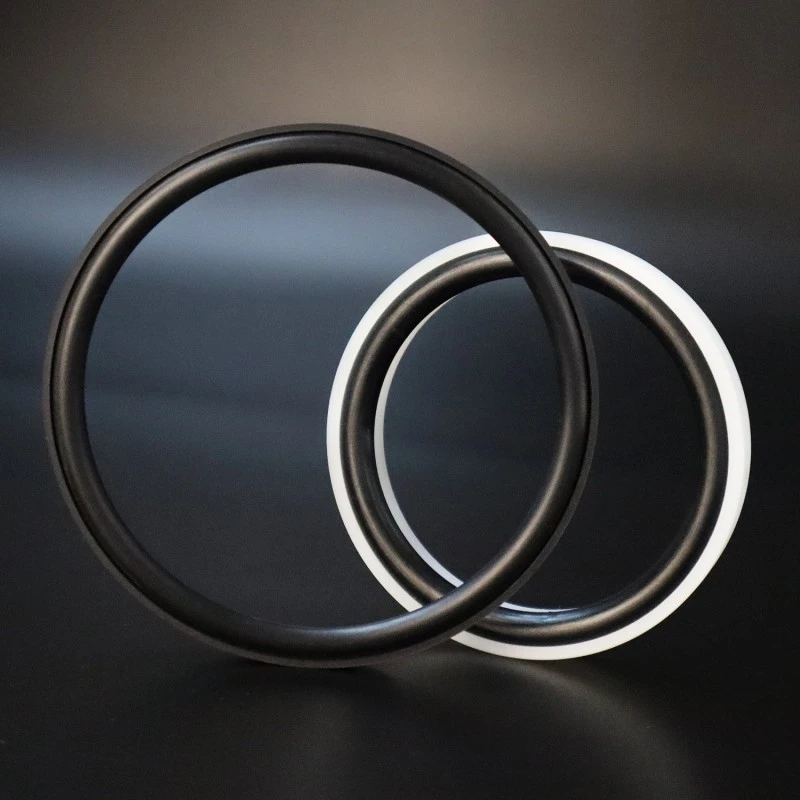

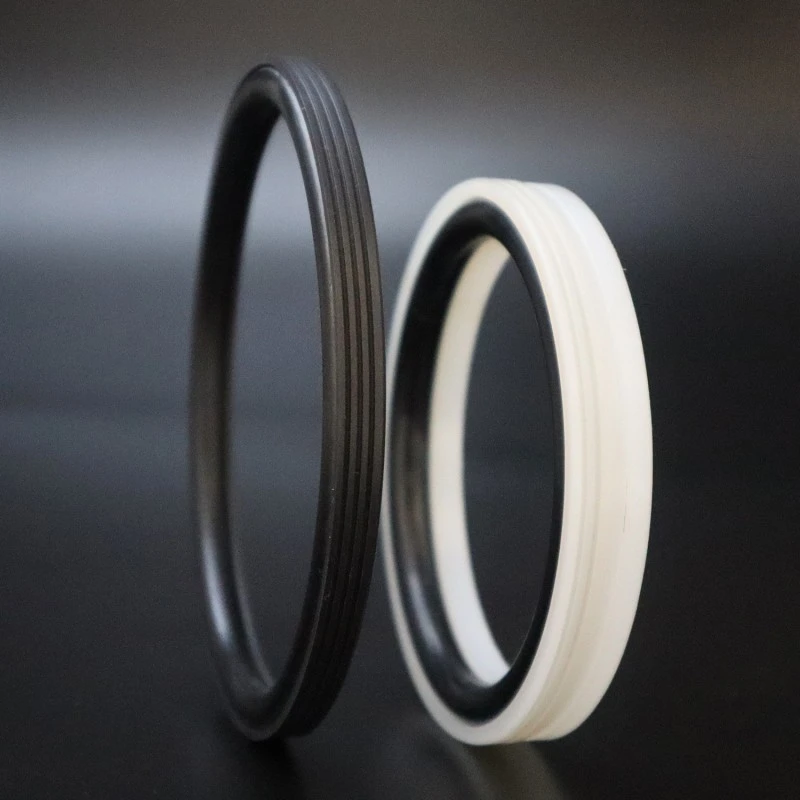

Уплотнение по внутреннему диаметру, разработанное и изготовленное компанией Ruichen Sealing Factory, подходит для однонаправленного уплотнения в гидравлических системах возвратно-поступательного и вращательного движения. Он отличается длительным сроком службы, низким коэффициентом трения, отличными герметизирующими характеристиками, компактной конструкцией и простотой установки, использования и обслуживания. Специальная уплотнительная кромка и оптимизированная толщина уплотнения обеспечивают превосходные характеристики уплотнения даже в агрессивных средах, таких как цементный раствор.
|
Давление/МПа |
Температура/°С |
Скорость / м/с |
Середина |
|
|
возвратно-поступательное движение |
Вращательное движение |
|||
|
≤100 |
от -35 до +100°C (с уплотнительным кольцом NBR) |
≤6 |
≤2 |
Вода, грязь, сырая нефть, гидравлическое масло, эмульсия |
|
от -20 до +200°C (с уплотнительным кольцом FKM) |
||||
Выбор материала
1. Сопутствующие материалы уплотнительных колец могут быть выбраны из: R01 Нитриловый каучук (NBR), R02 Фторкаучук (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал — PTFE4, другие доступные материалы включают PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 и т. д.
Пример заказа
Модель заказа: RC2062-80*68,3*7,6-PTFE4-R01
Модель – Диаметр отверстия * Диаметр канавки * Ширина канавки – Код материала

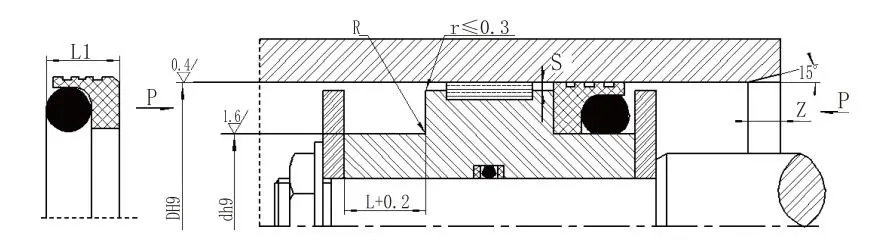

Технические характеристики и параметры (Возможен любой размер в указанном диапазоне.)
|
Диапазон диафрагмы Стандартный тип ДХ9 RC2062 |
Диапазон диафрагмы Тяжелая загрузка ДХ9 RC2062-Z |
Диаметр канавки д h9 |
Ширина канавки Л+0,2 |
Ширина уплотнения Л1 |
Закругленные углы Рмакс |
Радиальный зазор Smax |
Фаска Змин |
Диаметр проволоки уплотнительного кольца |
||
|
<10 МПа |
<20 МПа |
<40 МПа |
||||||||
|
8~12,9 |
- |
Д-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
Д-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
Д-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
Д-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
Д-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
Д-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Примечание: 1. Для цилиндров диаметром ≤ 30 мм рекомендуется конструкция с открытой канавкой.
2. Для давления более 30 МПа рекомендуется использовать посадку H8/f8 для экструзионного зазора.
Комплексные возможности тестирования: Наша центральная лаборатория оснащена полным спектром испытательного оборудования, способного моделировать характеристики продукта в реальных рабочих условиях. Элементы тестирования включают, помимо прочего:
Проверка размеров: использование высокоточных инструментов для измерения 2D-изображений и координатно-измерительных машин, чтобы гарантировать, что размеры продукта полностью соответствуют требованиям допусков чертежа.
Испытания производительности: включая испытания на старение при высоких температурах, испытания при низких температурах, испытания на устойчивость к маслу/среде, испытания на износостойкость, испытания на разрывное давление и т. д.
Испытание жизненного цикла: прогнозирование срока службы и надежности продукта посредством стендовых испытаний на долговечность, имитирующих реальные условия работы.
