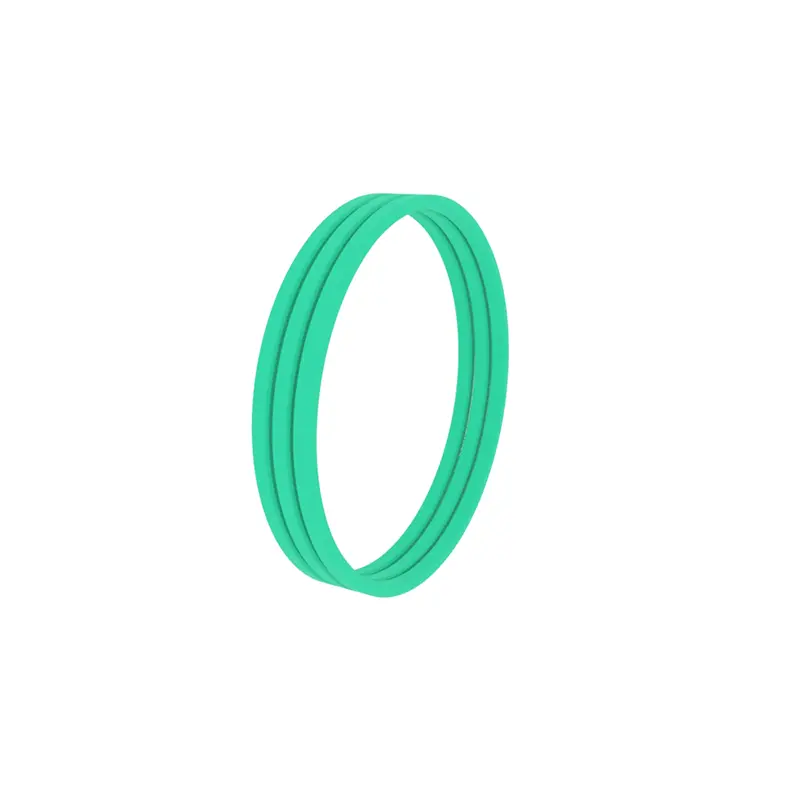

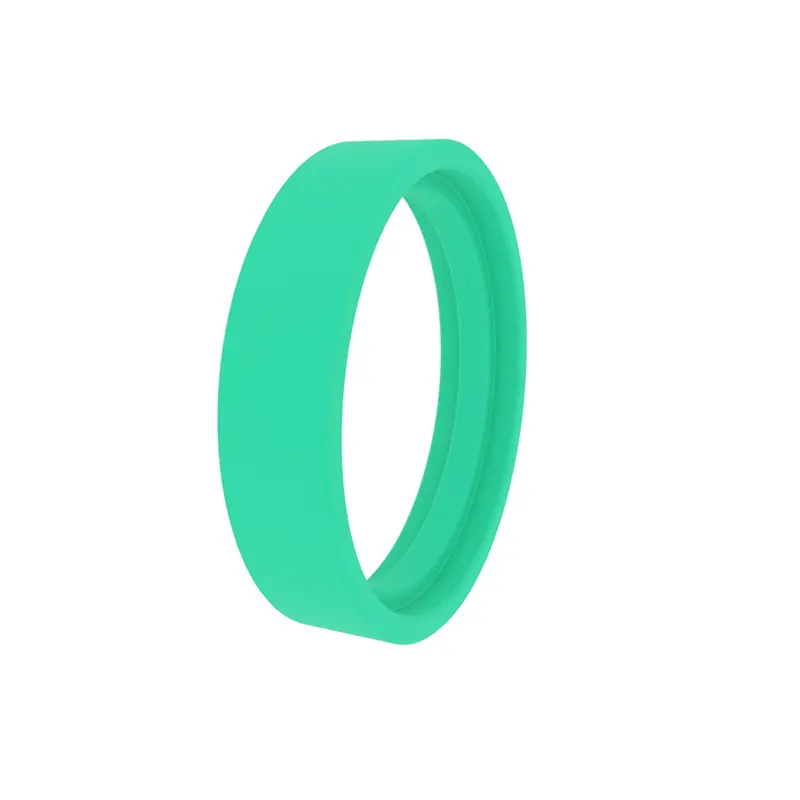

Наше направляющее кольцо по поворотам широко используется в гидравлических цилиндрах, пневматических системах, промышленном оборудовании и других областях. Мы можем предоставить индивидуальные решения в соответствии с потребностями клиента, чтобы помочь повысить эффективность работы оборудования и надежность герметизации. Согласно различным характеристикам, мы разделили кольцо направляющего уплотнения поворота на разные модельные серии.

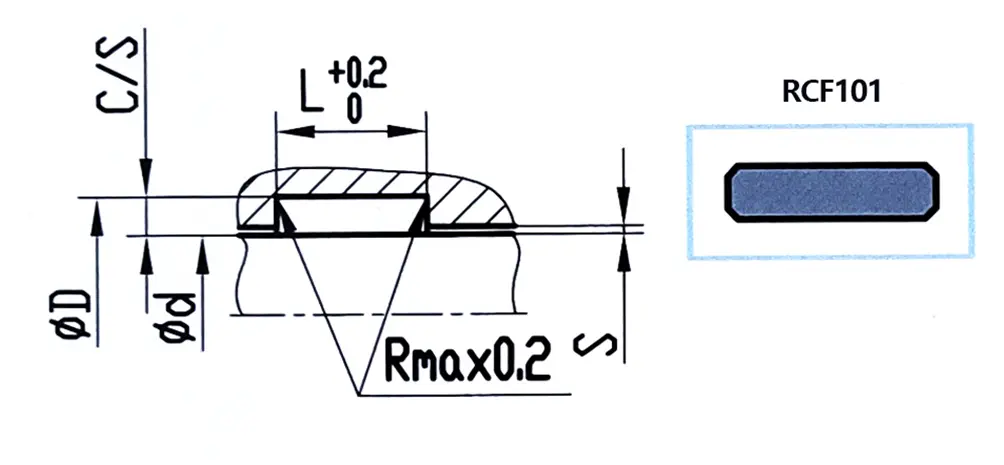

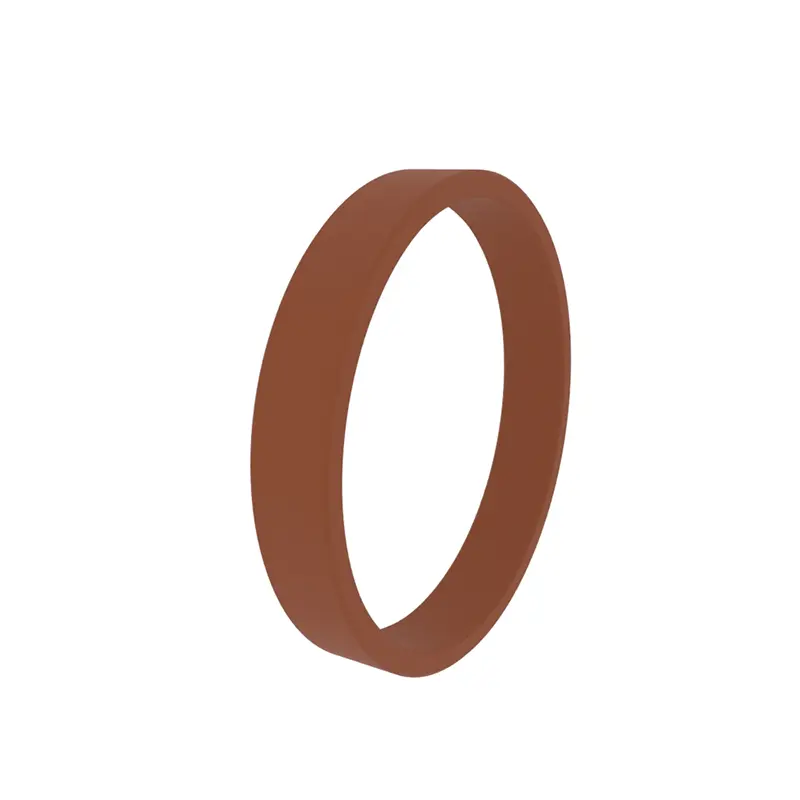

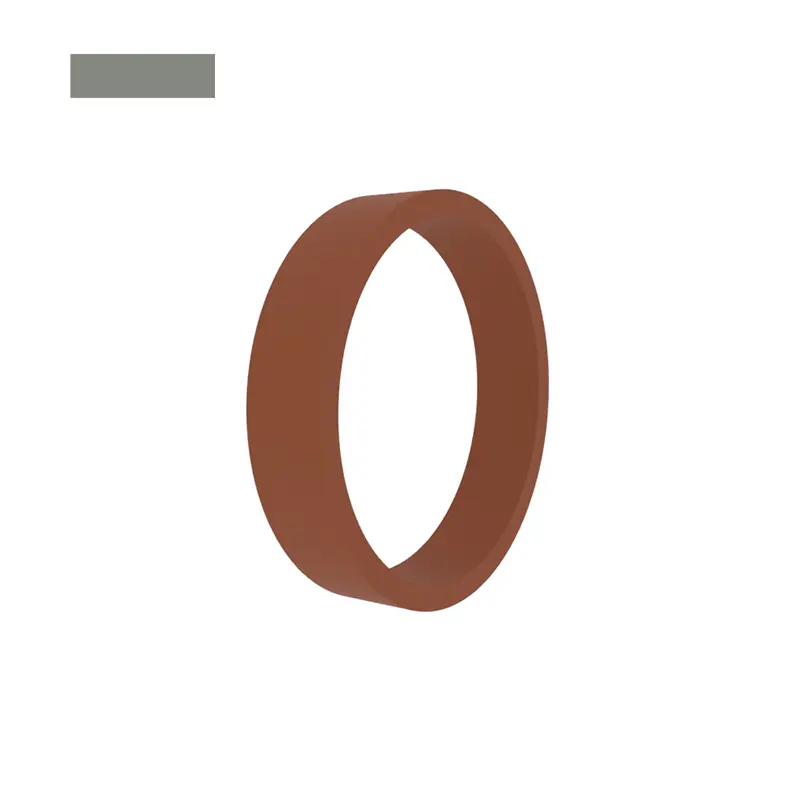

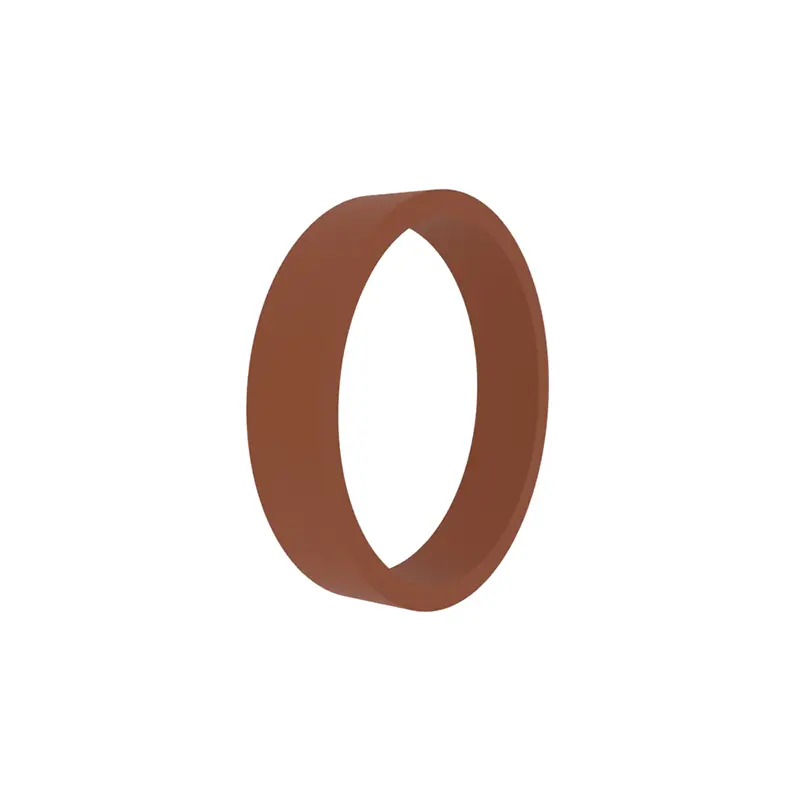

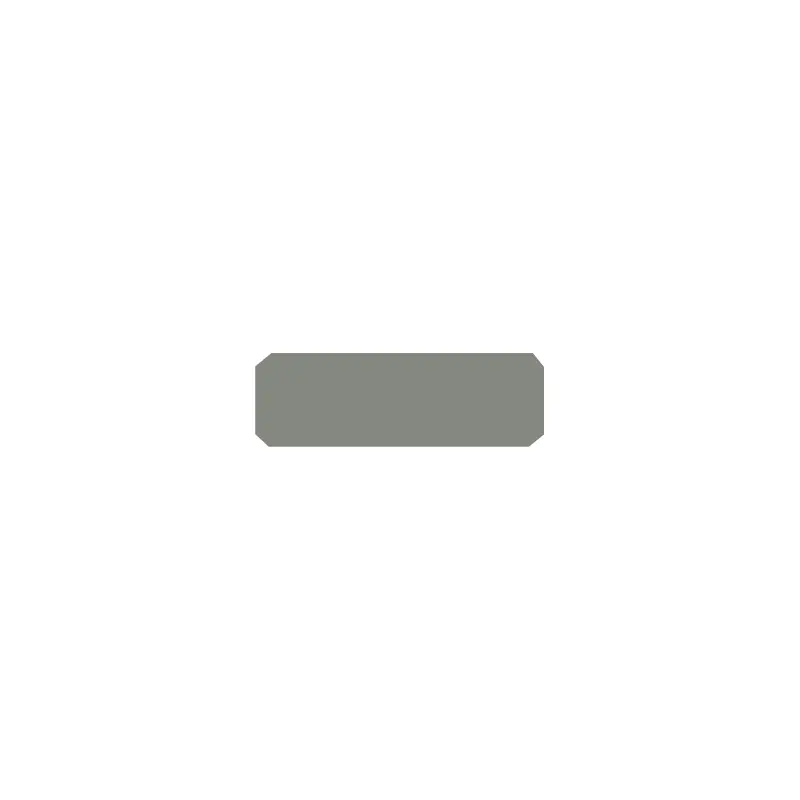

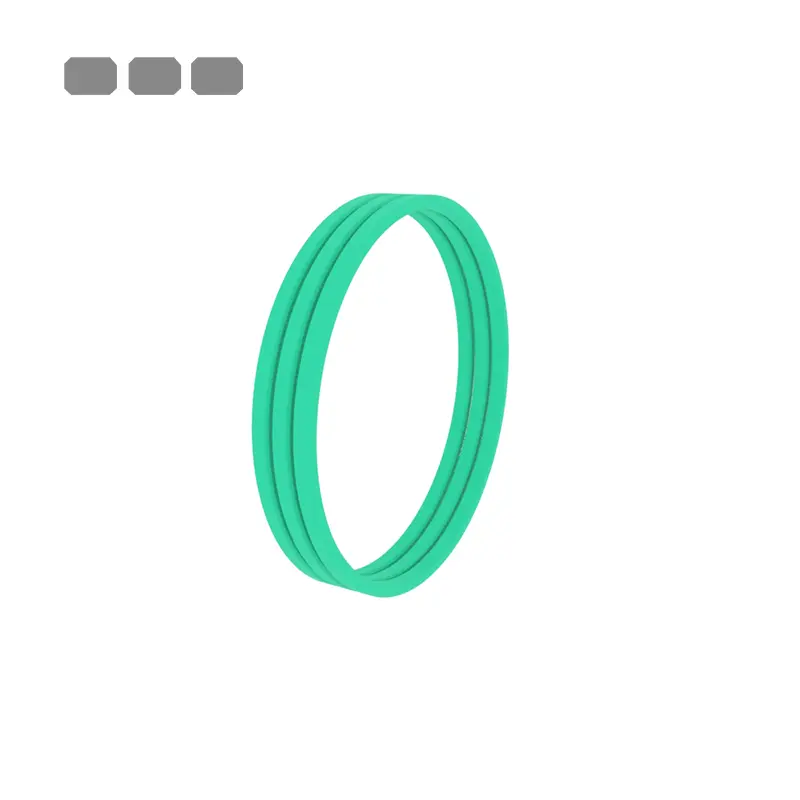

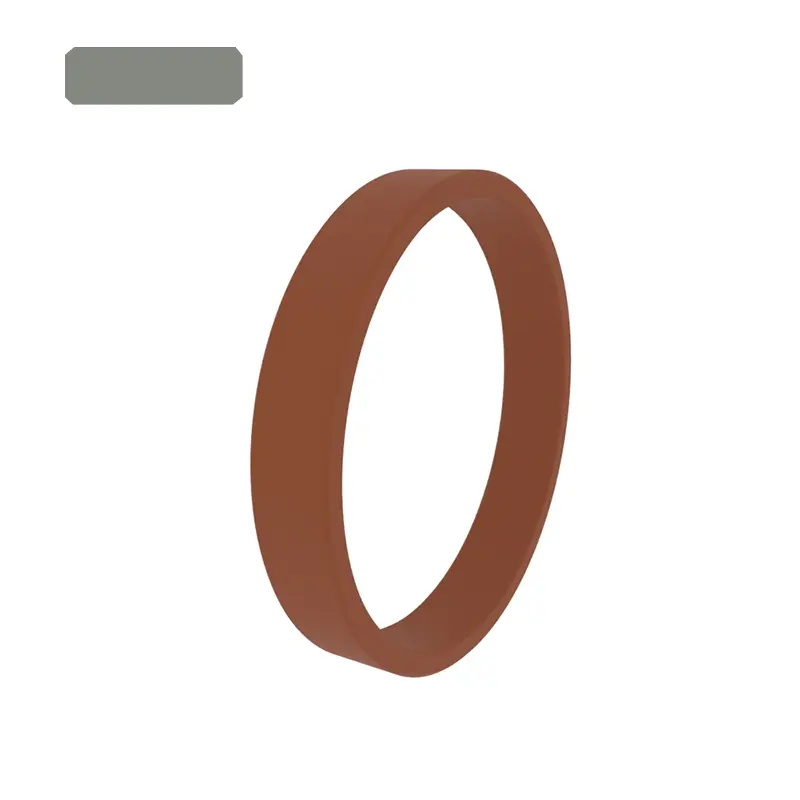

RCF101, RCF102, RCFB102 Стандартные направляющие кольца подходят для поршневых и поршневых стержней цилиндров. Большинство из них должны быть открыты и установлены в закрытых канавках, или они могут быть открыты.

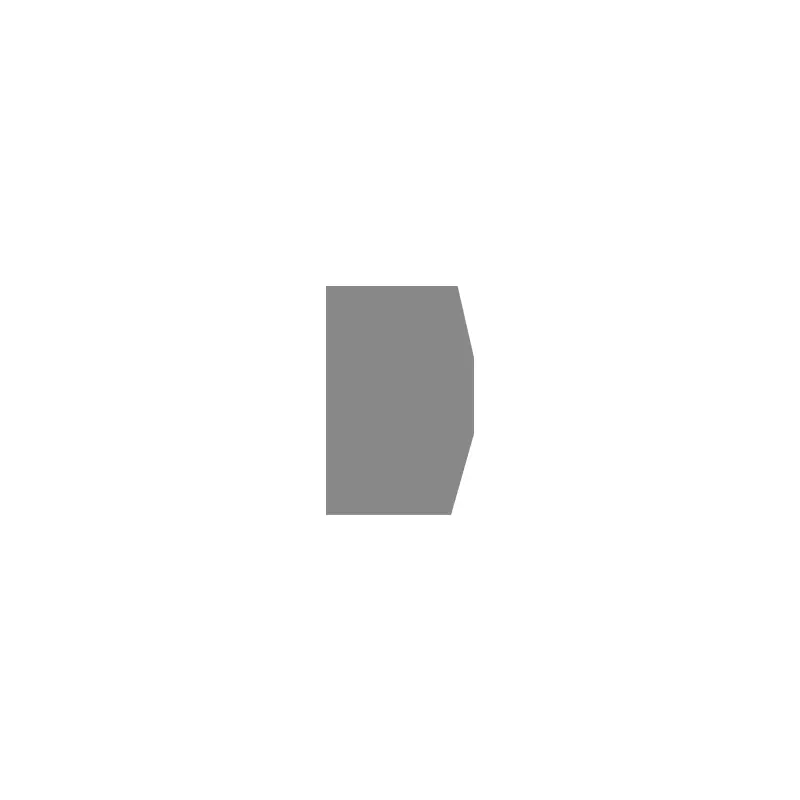

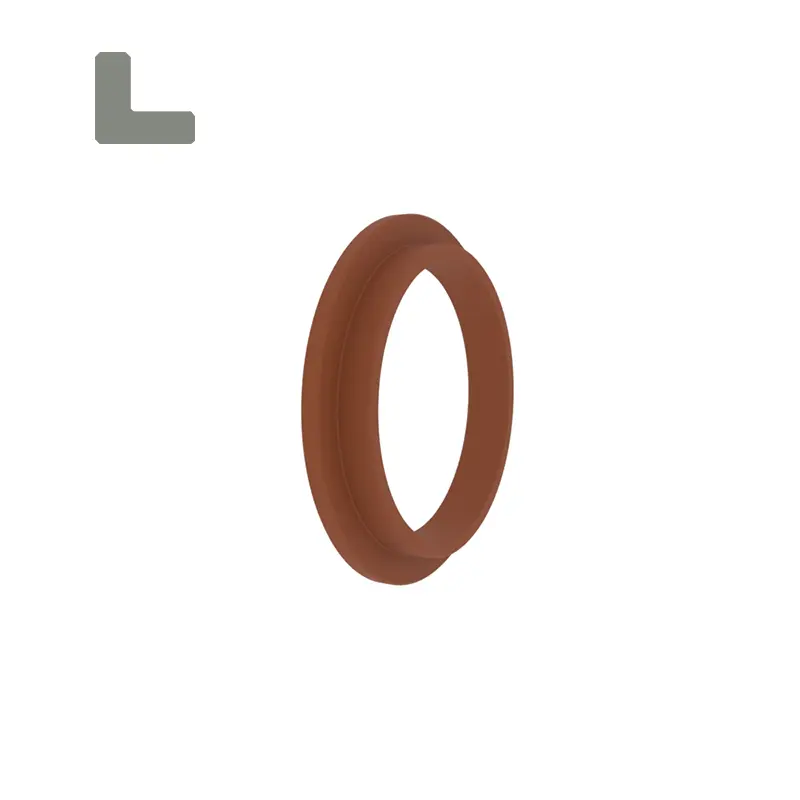

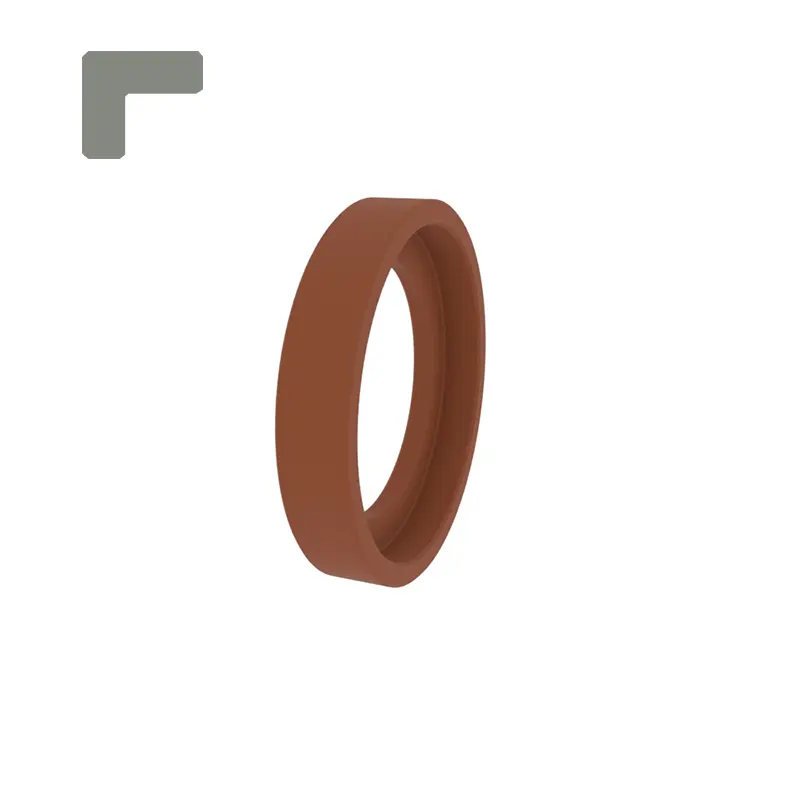

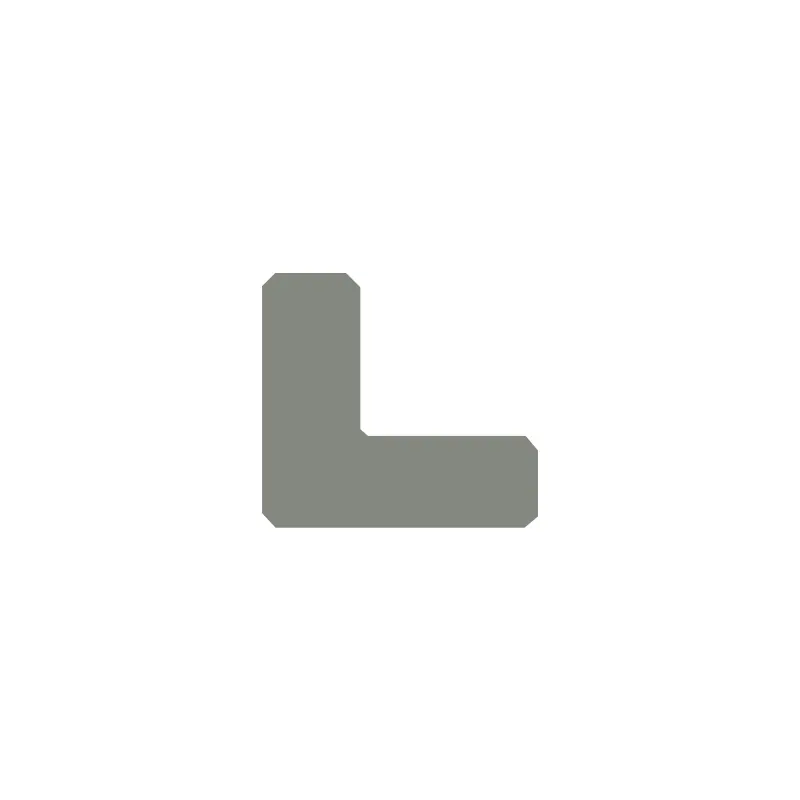

RCF103, RCF104 Стандартные руководящие кольца подходят для поршневых руководств. Дизайн с углами делает его функциями направляющих колец и удерживающих колец. Это может быть открыто или нет.

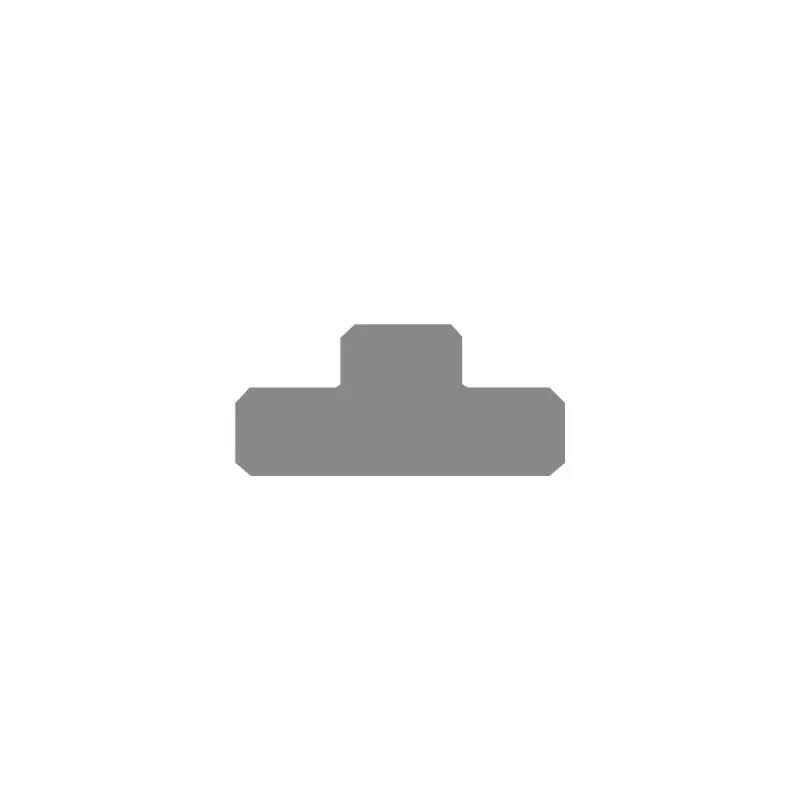

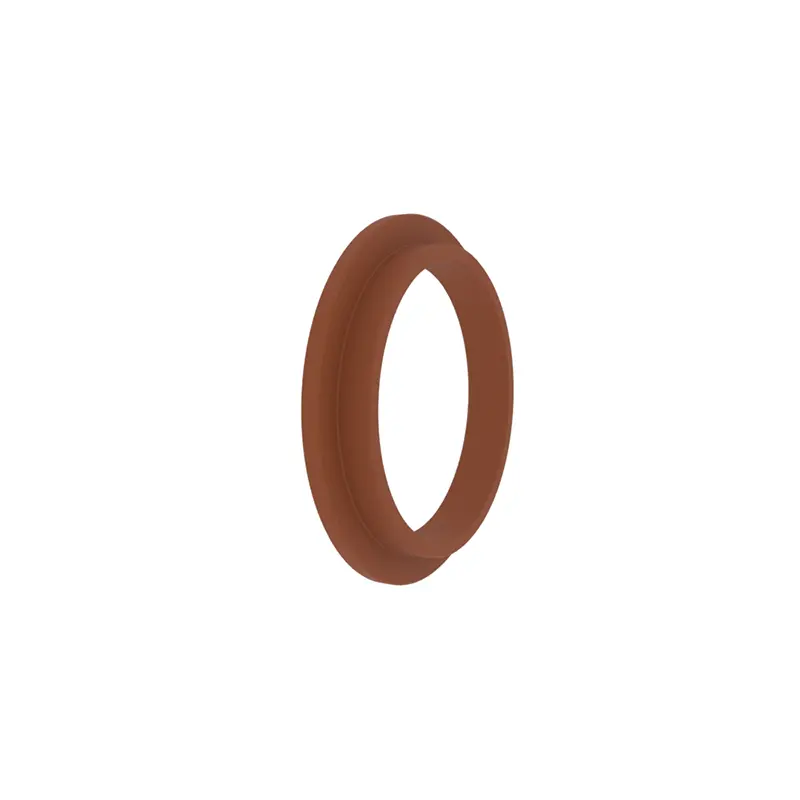

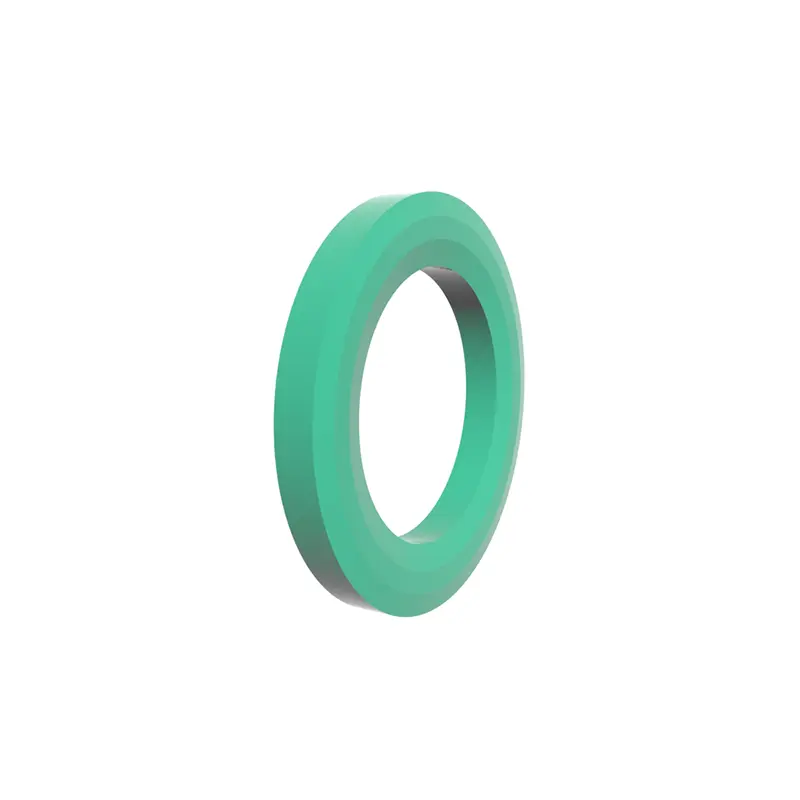

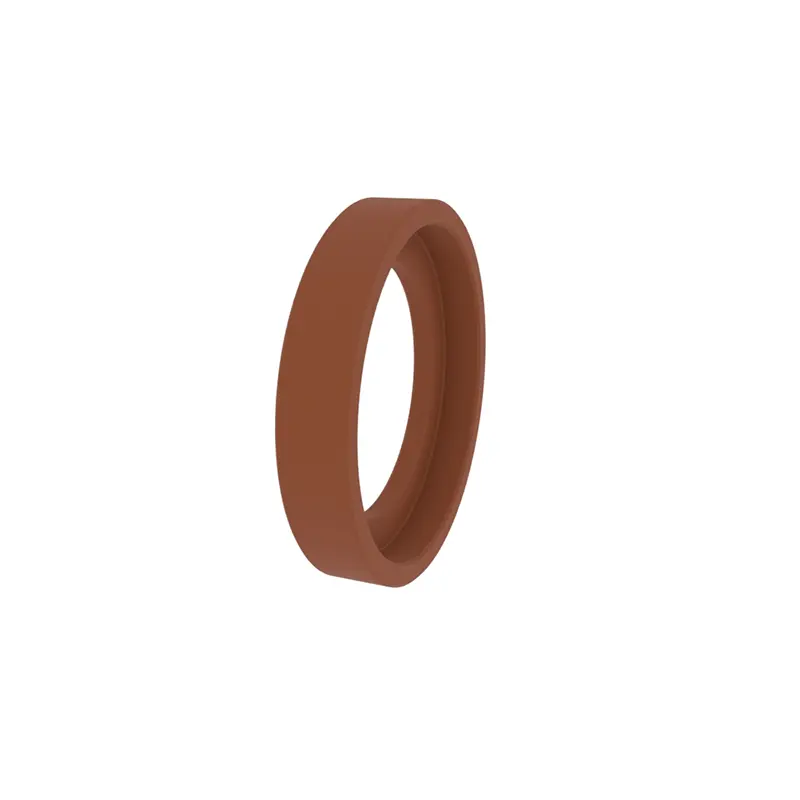

Стандартное руководство RCF105 подходит для поршневых руководств. Он имеет выпуклое кольцо на внутреннем диаметре. Это может быть открыто или нет.

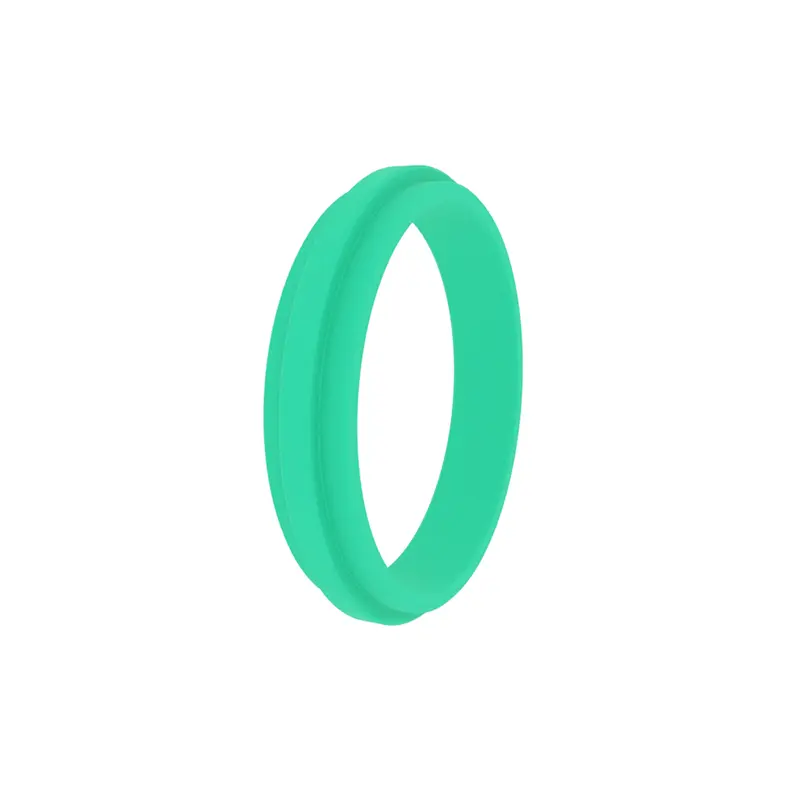

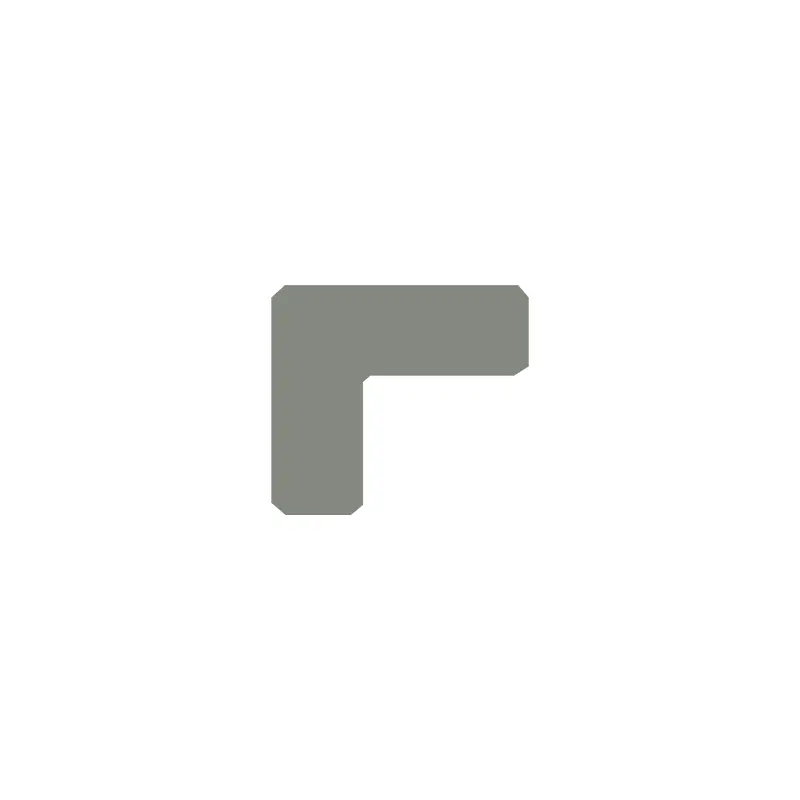

Стандартное кольцо RCF106 подходит для поршневых стержней. Он имеет выпуклое кольцо на внешнем диаметре. Это может быть открыто или нет.

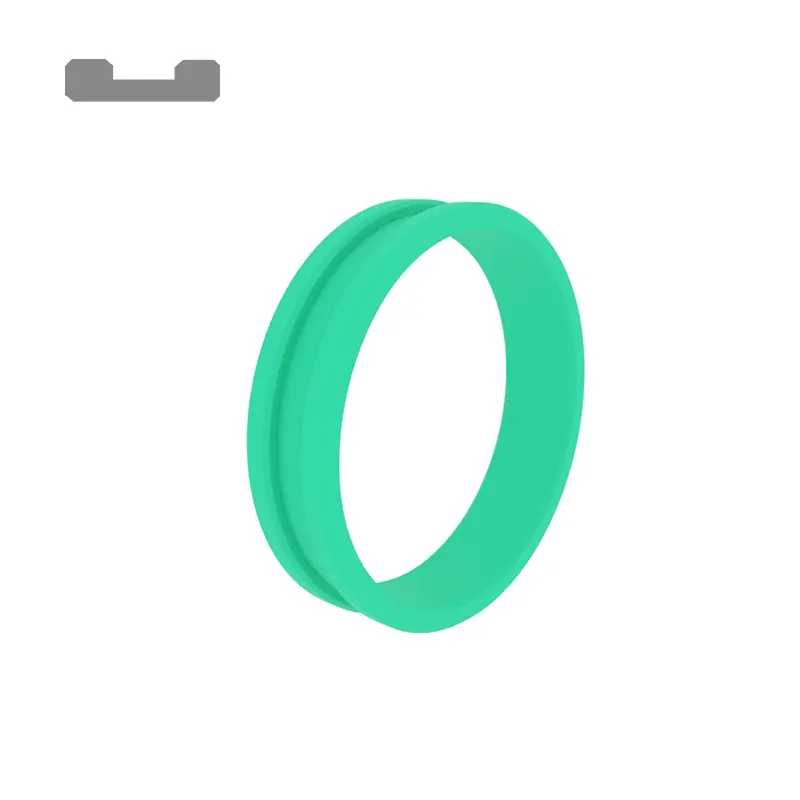

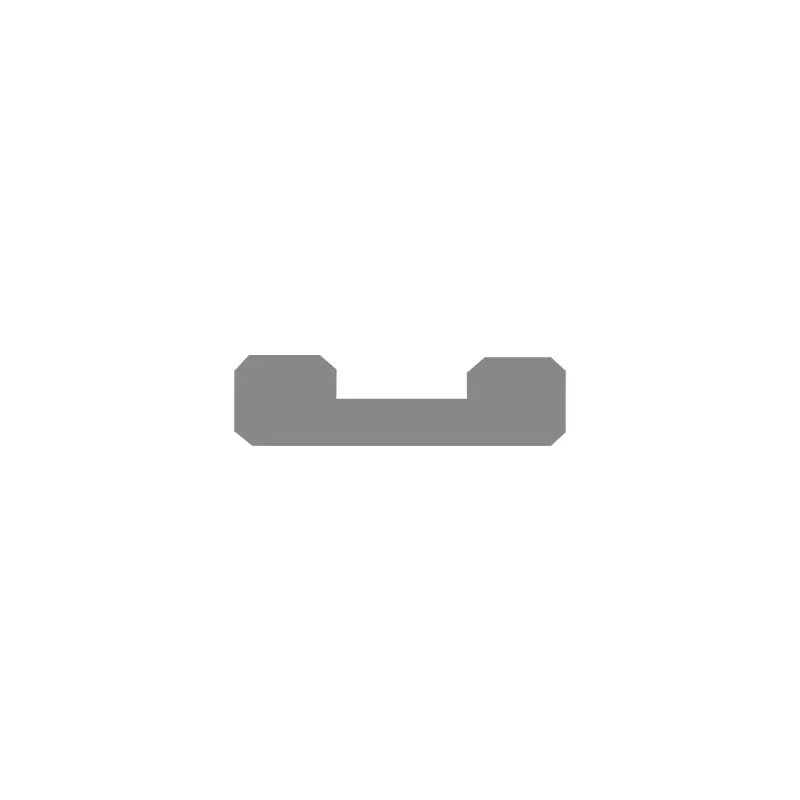

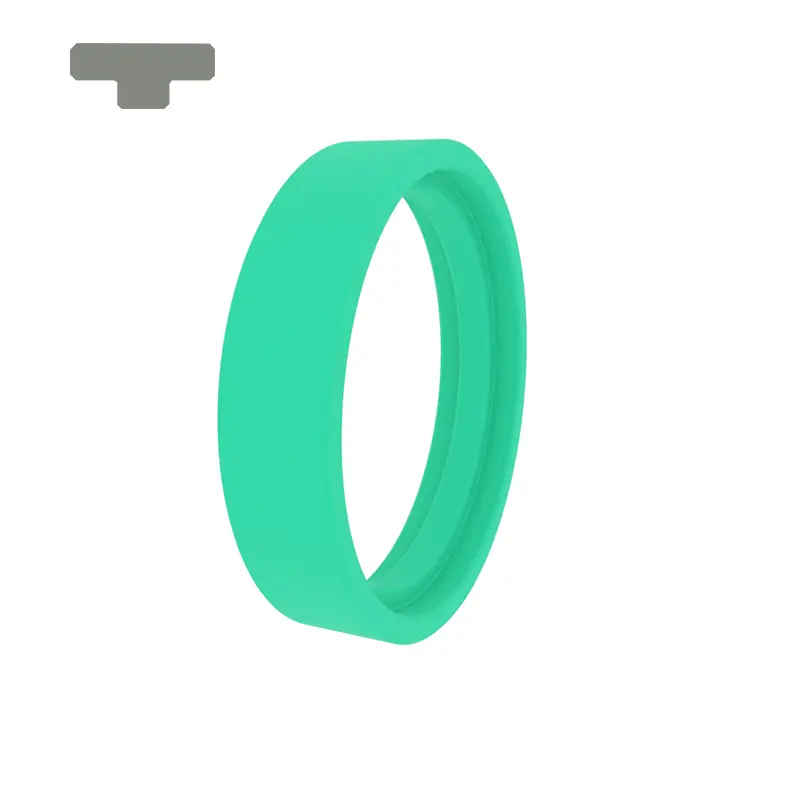

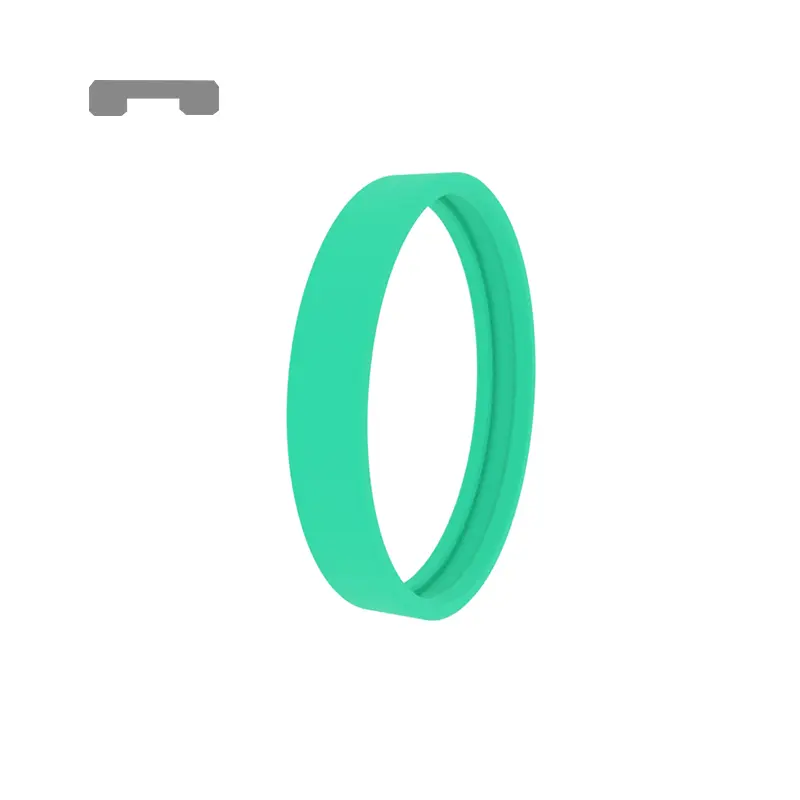

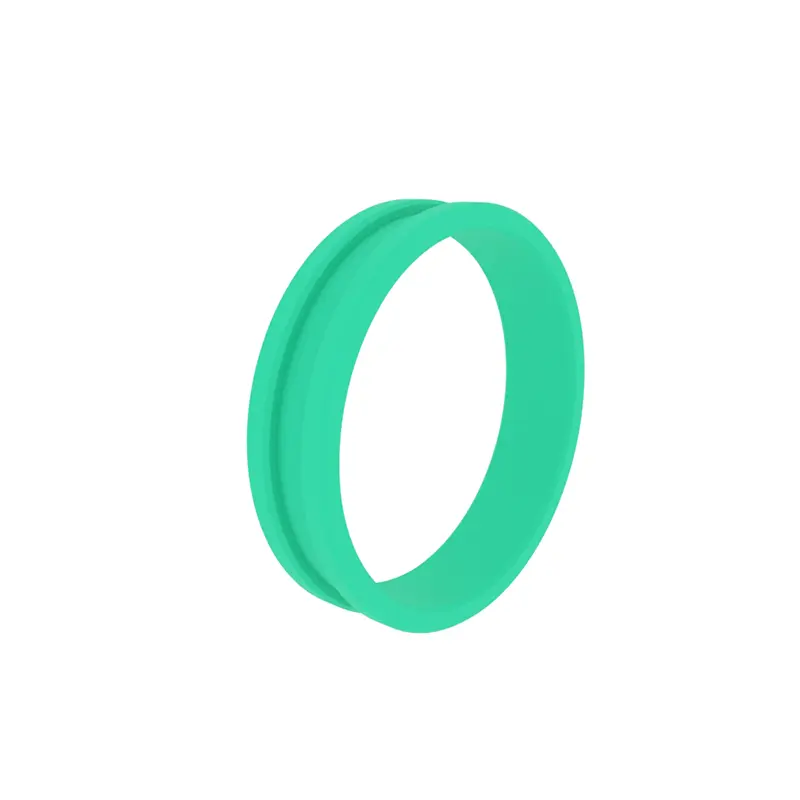

Стандартное руководство RCF107 подходит для поршневых руководств. Он имеет канавку на внутреннем диаметре. Это может быть открыто или нет.

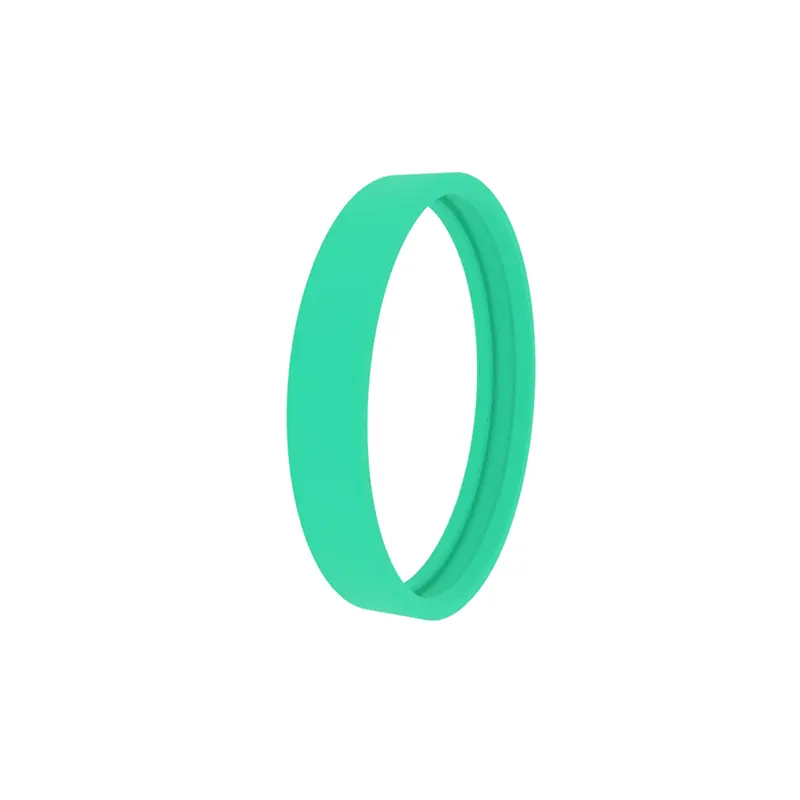

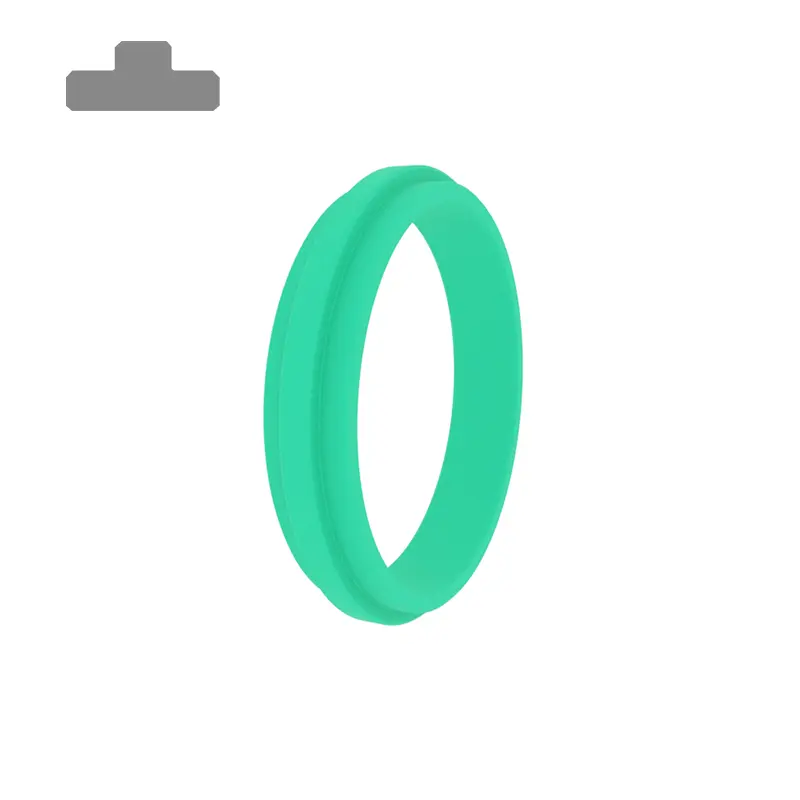

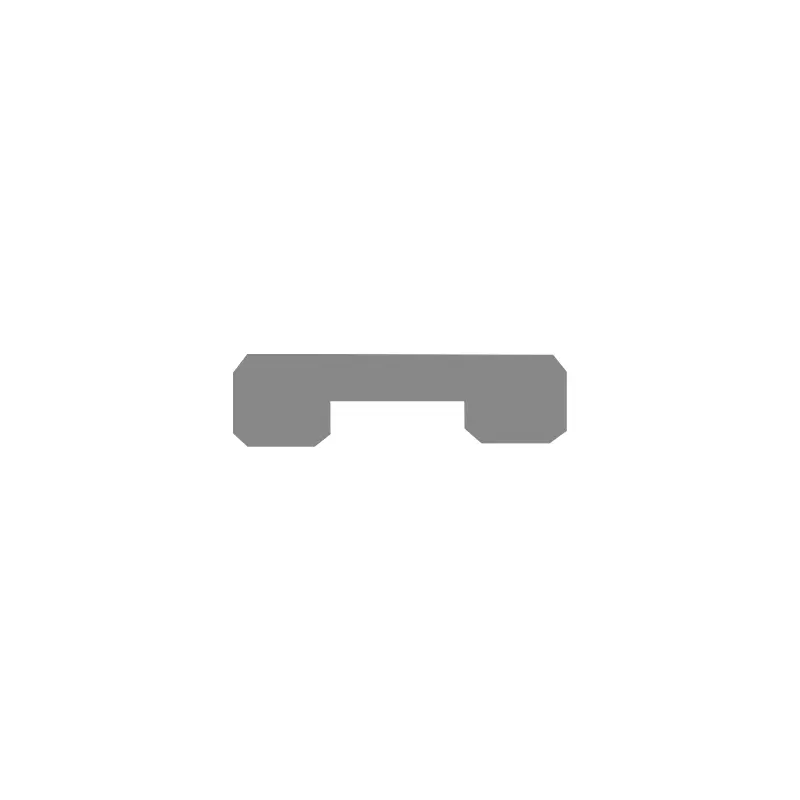

RCF108 Стандартное направляющее кольцо, подходящее для поршневого стержня, с канавками на внешнем диаметре, доступных с или без открытия.
Особенности продукта и приложения:
Особенности продукта
Поволочное кольцо для уплотнения, подходящее для стандартной канавки с полостью ISO10766, сопоставление с металлическим пластиком, может предотвратить «блокирование» и «приступ», сильную грузоподъемную способность и все еще упругую до достижения хрупкой температуры. Кренки направляющего кольца счимаются, чтобы предотвратить сжимание краев в зазор, генерируемый полукруглой катиной канавки полости.
Основные приложения
Инженерный оборудование, сельскохозяйственная техника, оборудование для литья инъекционного литья, платформы погрузки и разгрузки, цилиндры поддержки, промышленные транспортные средства, прессы, металлургические цилиндры.

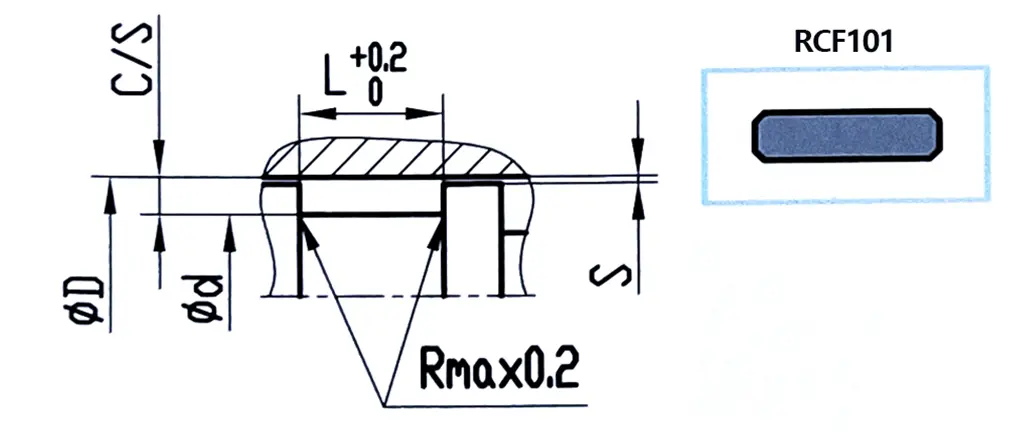

Пример 1 из направляющего кольца канавки для поршневого стержня
| Φd F8 | Φd H8 | L+0,2 | с/с | Радиальный клиренс с |
| 6-29,9 | Φd+3 | 4 | 1.5 | 0,20-0,3 |
| 30-49,9 | Φd+3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | Φd+5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1,2 |
Пример 2 поршневой канавки кольца
| Φd H8 | Φd F8 | L+0,2 | с/с | Радиальный клиренс с |
| 6-29,9 | Φd-3 | 4 | 1.5 | 0,20-0,3 |
| 30-49,9 | Φd-3 | 5.6 | 1.5 | 0,25-0,4 |
| 50-99,9 | Φd-5 | 9.7 | 2.5 | 0,30-0,6 |
| 100-799,9 | Φd-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd-5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1,2 |
Материалы
1. PTFE (для средних и легких нагрузок);
2. POM или PA (для легких нагрузок);
3. Фенольная смола + тканевое волокно (для тяжелых нагрузок)
Выбор и число направляющих ширину кольца и номер
Формула может быть использована для предварительного определения t = (f*f) / (d*pr)
T: Ширина направляющего кольца (мм), F: максимальная радиальная нагрузка (N), F: Коэффициент безопасности, PR: максимальная допустимая радиальная нагрузка (N/мм²), D: диаметр поршня или поршня (мм)
Пример: d = 60 мм, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8 мм
Расчетная опция - выбрать одно направляющее кольцо с шириной t = 15 мм или два направляющих кольца с шириной 9,7 мм. Если выбраны два направляющих кольца с шириной 9,7 мм, коэффициент безопасности может быть увеличен до 2,6. Как правило, рекомендуемый коэффициент безопасности равен f = 2
Определение длины резки
L = 3,14* (D -W) -K для поршня
L = 3,14* (d+w) -k для поршня
K - это постоянная температура, 0,8 выбирается, когда температура ниже 120 градусов, а 2,0 выбирается, когда температура превышает 120 градусов.

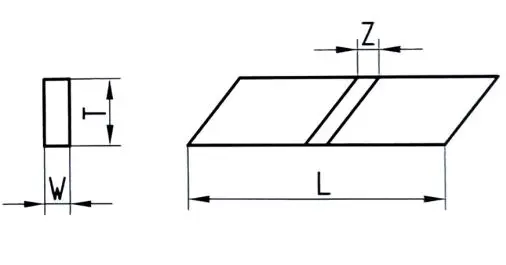

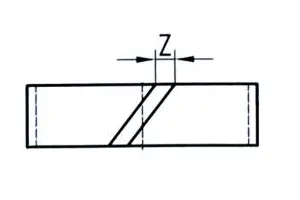

Расчет разрыва резания Z
|
|
Фенольная смола/пом | PTFE |
| Для поршня | 0,050 (φd+w) | 0,042 (φd+w) |
| Для поршня | 0,050 (φd-W) | 0,042 (φd-W) |
Тип разреза
30 ° среза кожи

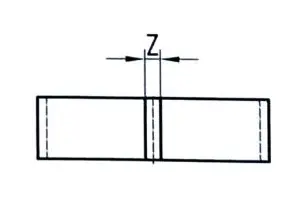

Прямой вырез (в основном используется для вращения или качания и нестандартных канавков)

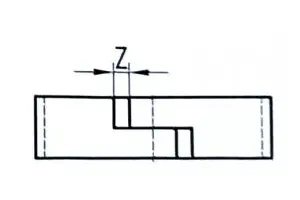

Z-образный разрез (также имеет функцию герметизации)
