Мы стремимся предоставить «длительное» раствор «сопротивление сопротивления» для обеспечения сопротивления защиты для каждого сценария, который требует поворота вращающихся уплотнений. Через 200+ материалов и структурные патенты мы помогаем клиентам снизить уровень отказов и достичь оптимизации TCO. Вся серия моделей продуктов очень разнообразна. Вы можете выбрать в соответствии с фактическими потребностями или настроить поворотные ротационные уплотнения у нас.

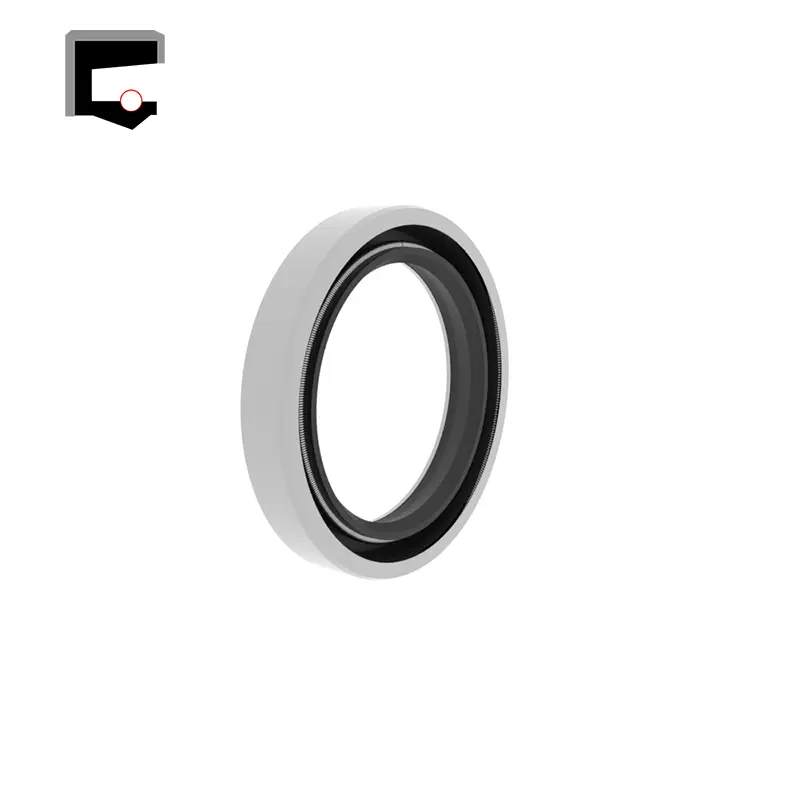

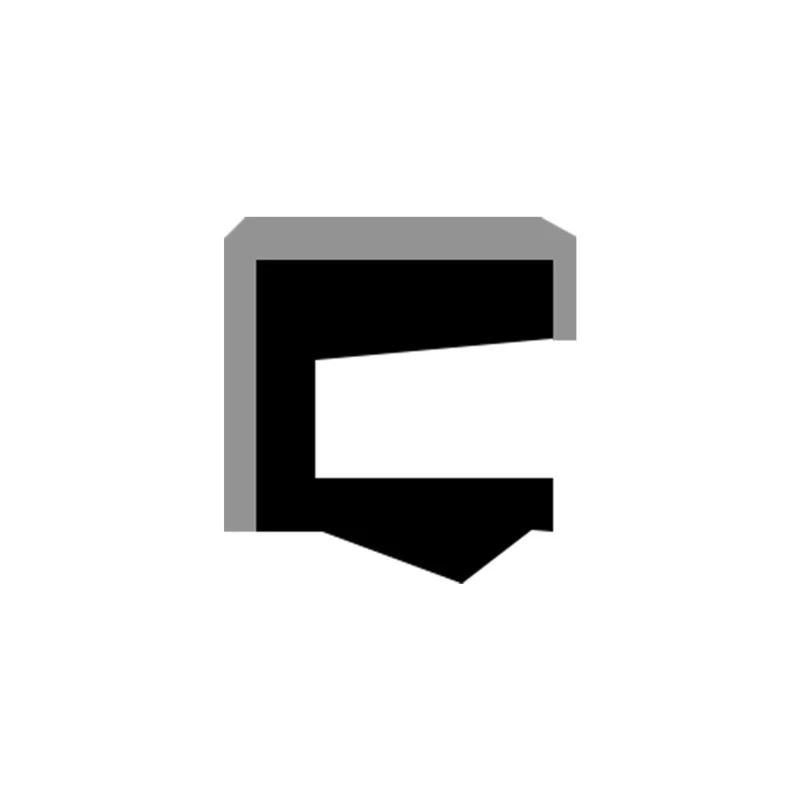

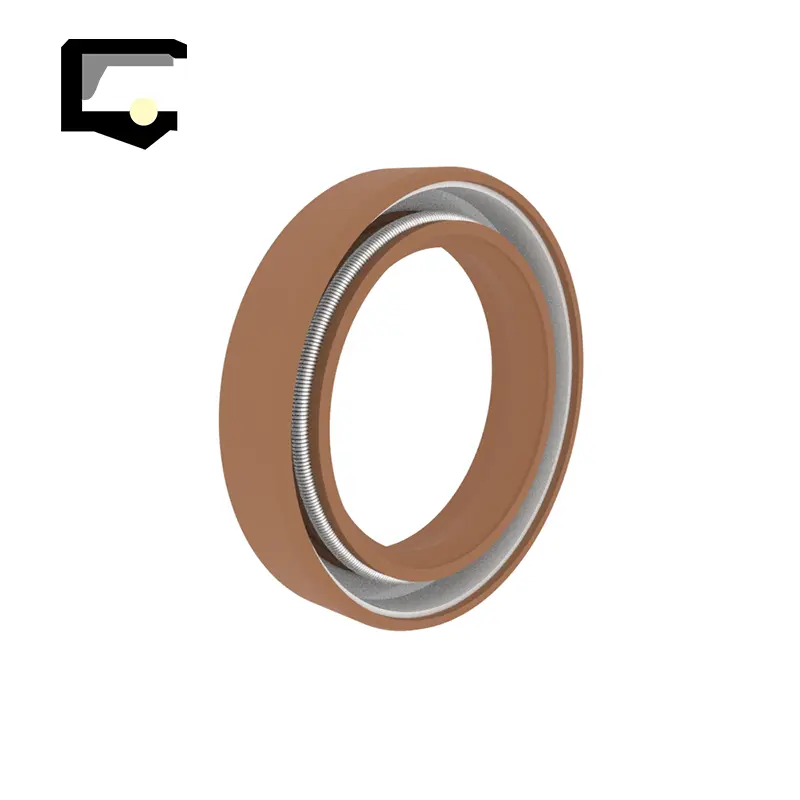

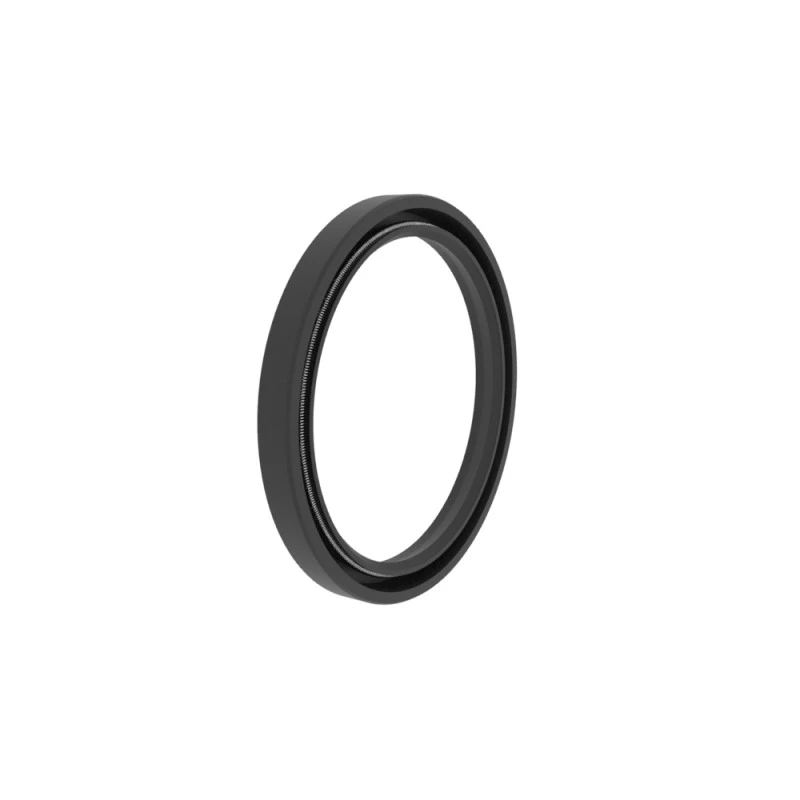

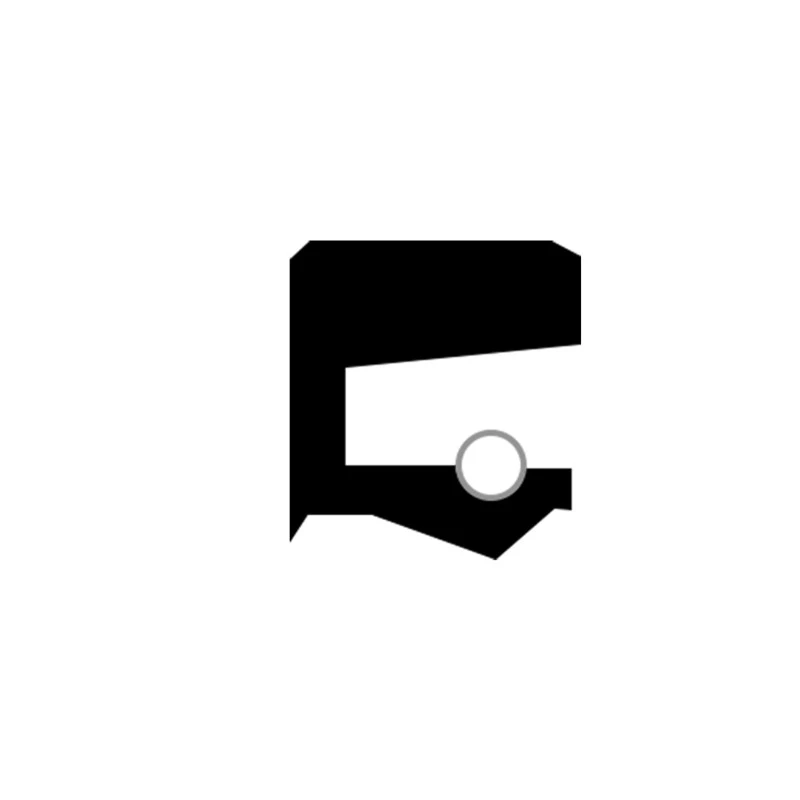

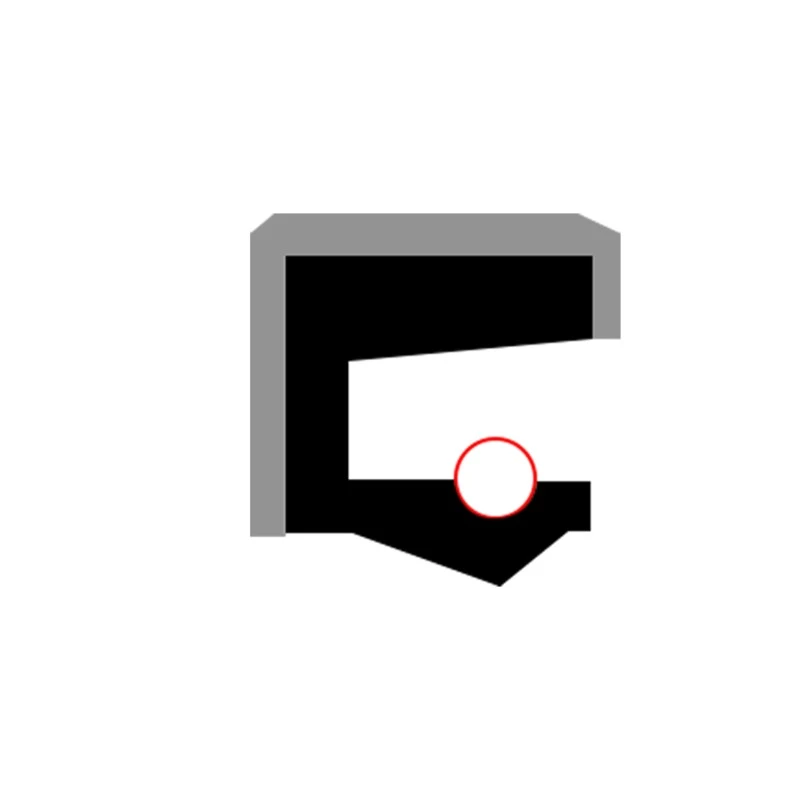

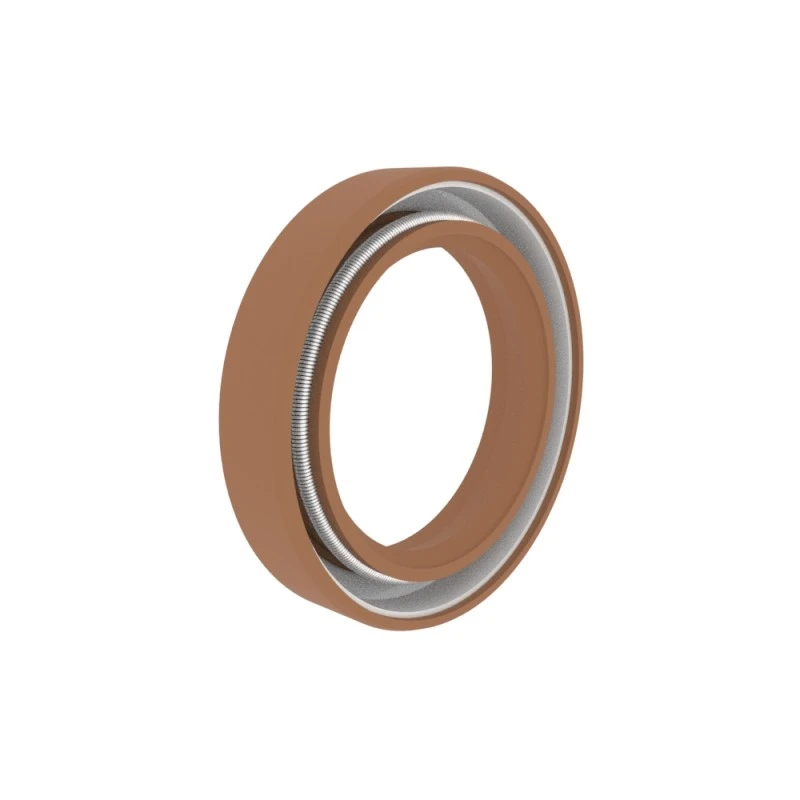

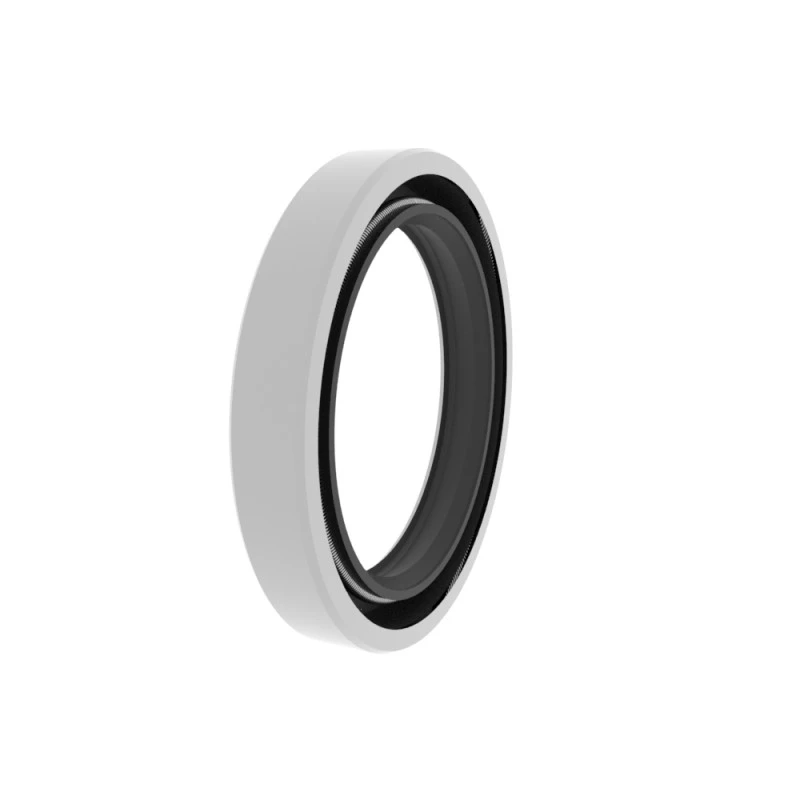

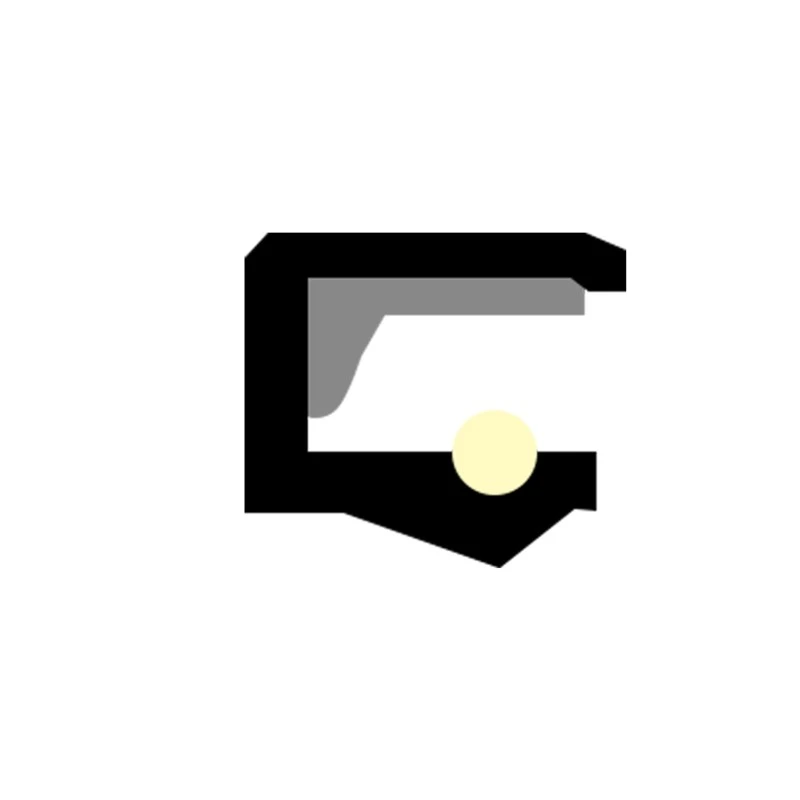

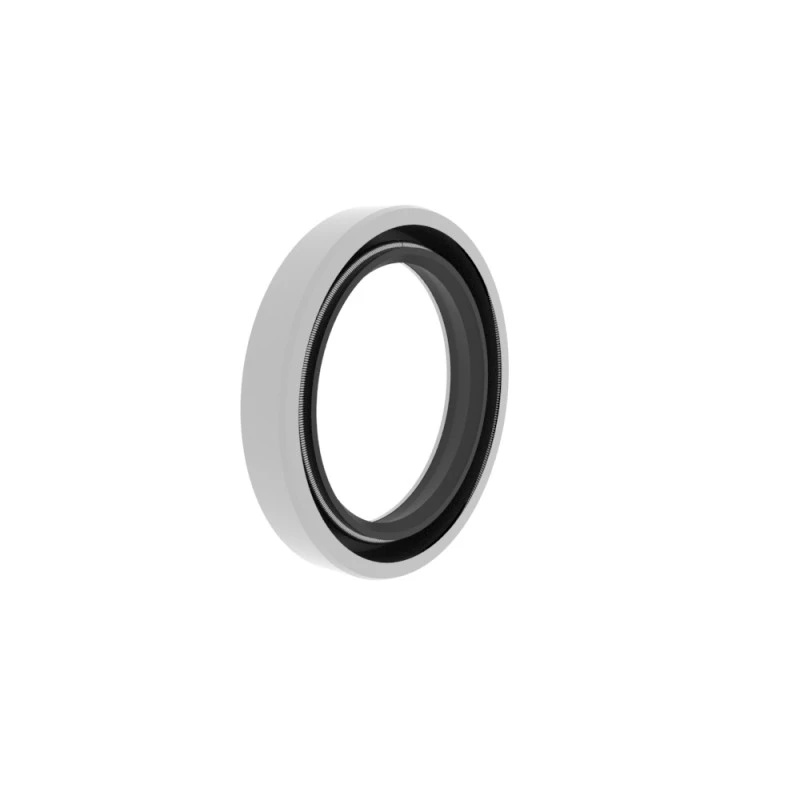

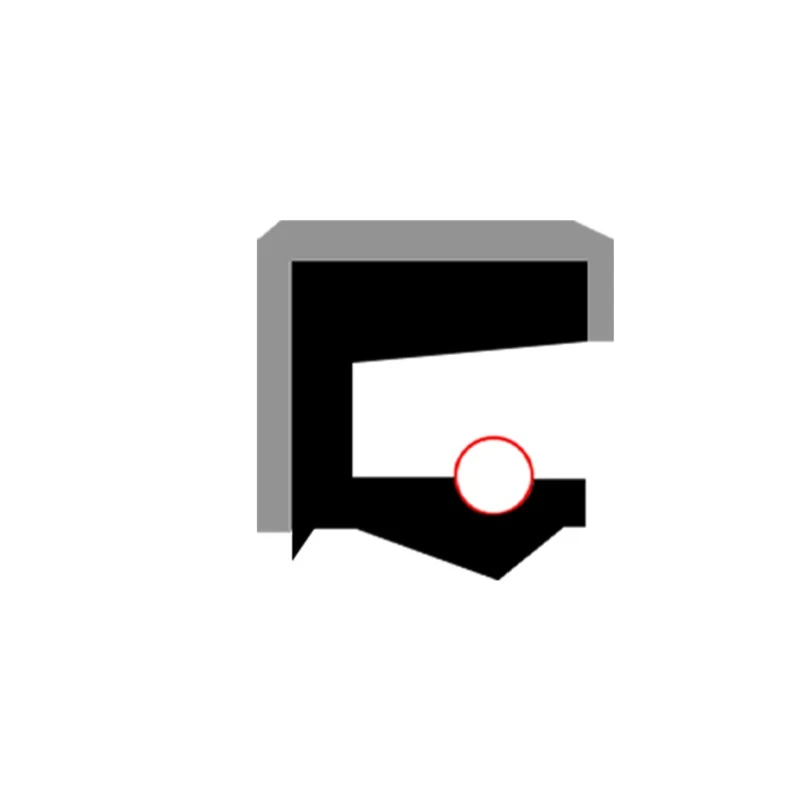

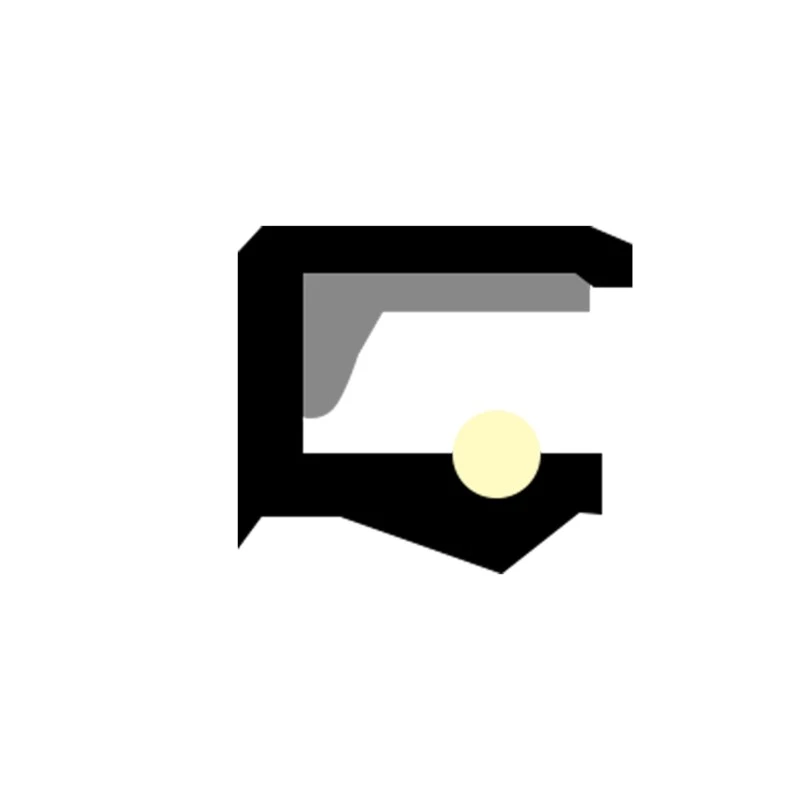

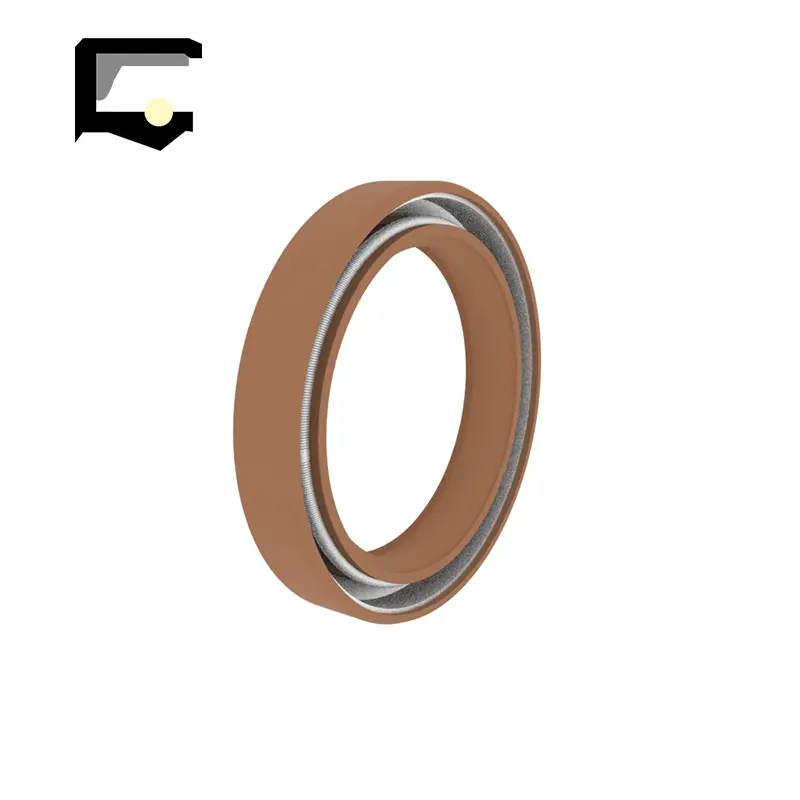

RCR101 Роторный скелет Одинокий уплотнение губ, одноэффективное, осевое открытое кадровое, широко используемое, в основном используется в качестве защитного элемента для подшипников.

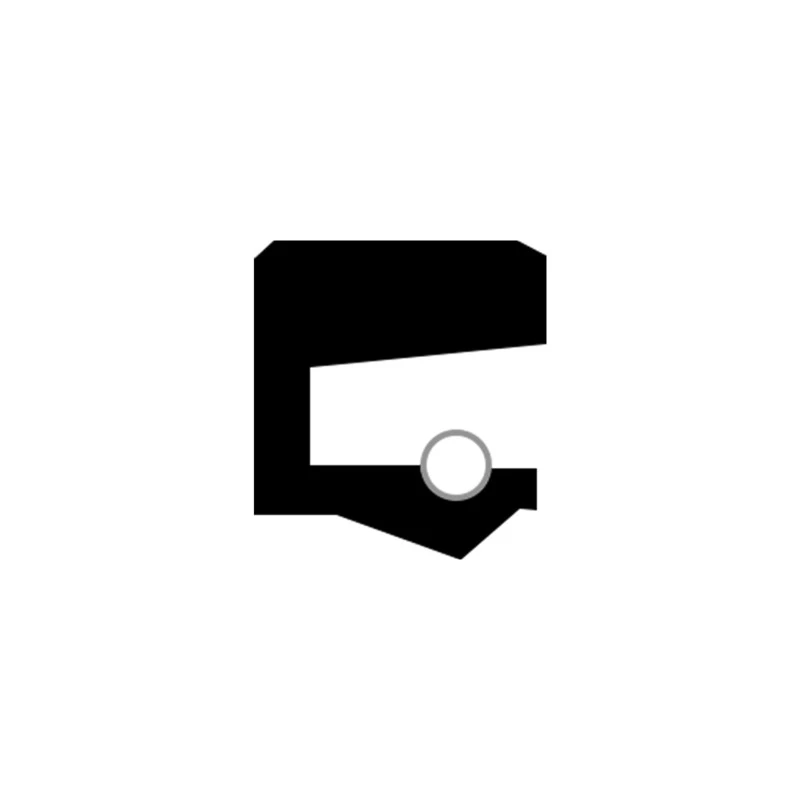

RCR102 Ротационный скелет двойной губ, одиночная актерская мастерская, с пылепроницаемой вспомогательной губой, осевой установкой открытой канавки, широко используемой, в основном используется в качестве защитного элемента для подшипников.

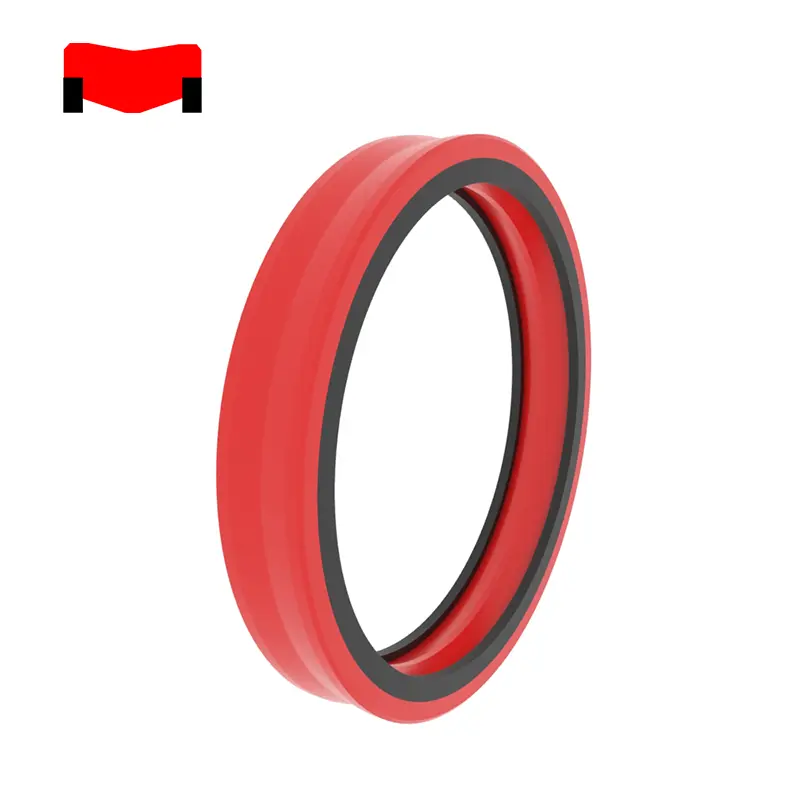

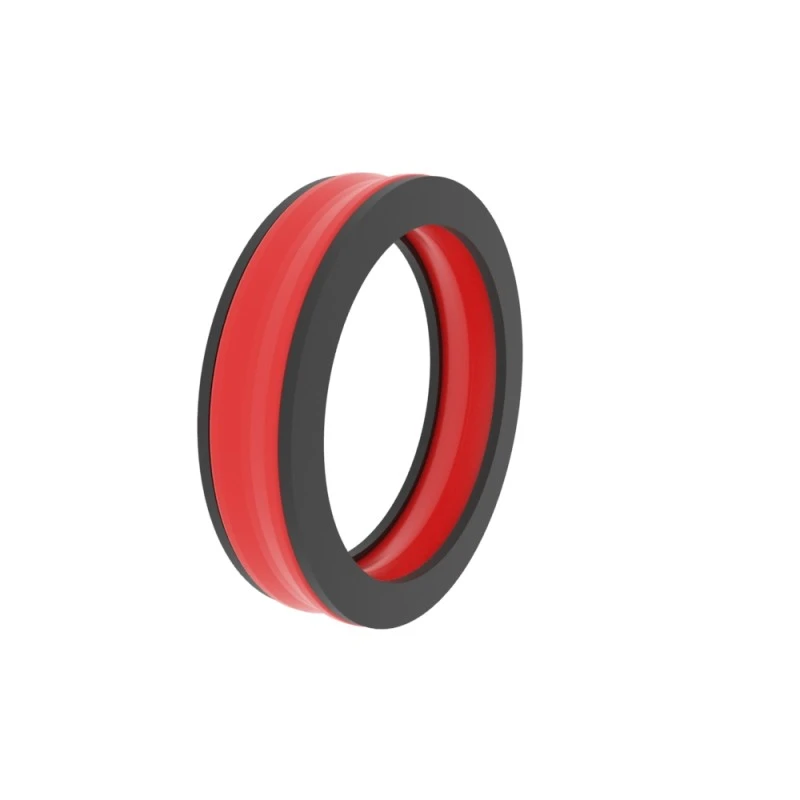

Роторное уплотнение RCR103, двойное действие, с опорным кольцом, лучший эффект герметизации в условиях герметизации вращения высокого давления.

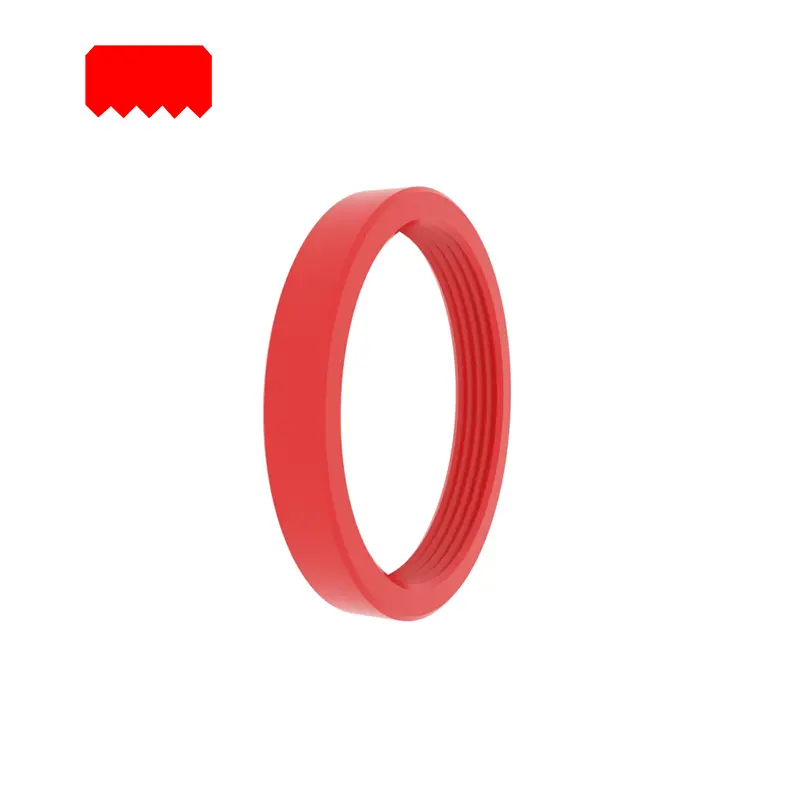

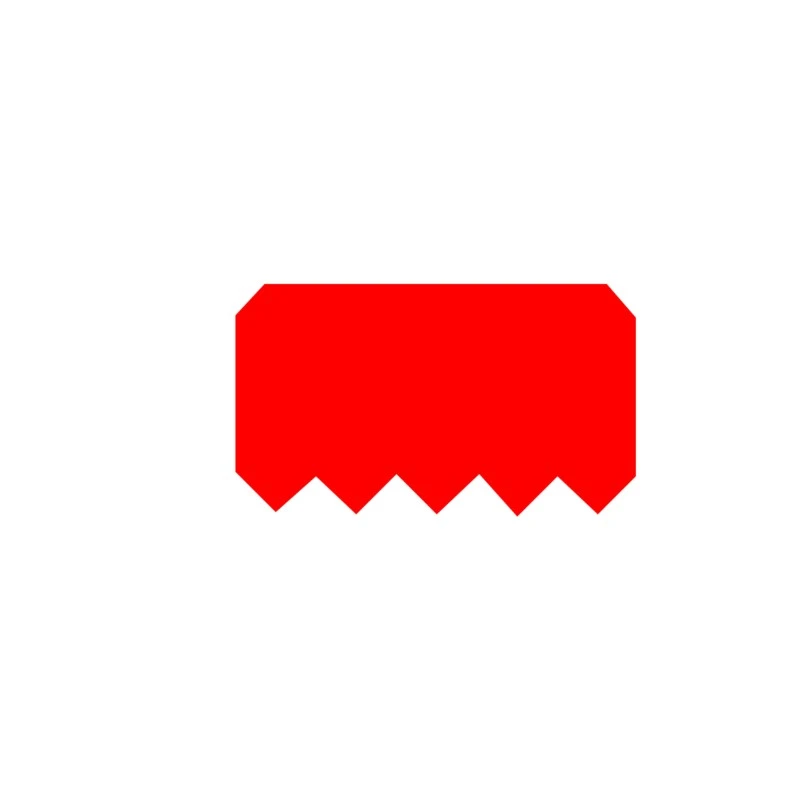

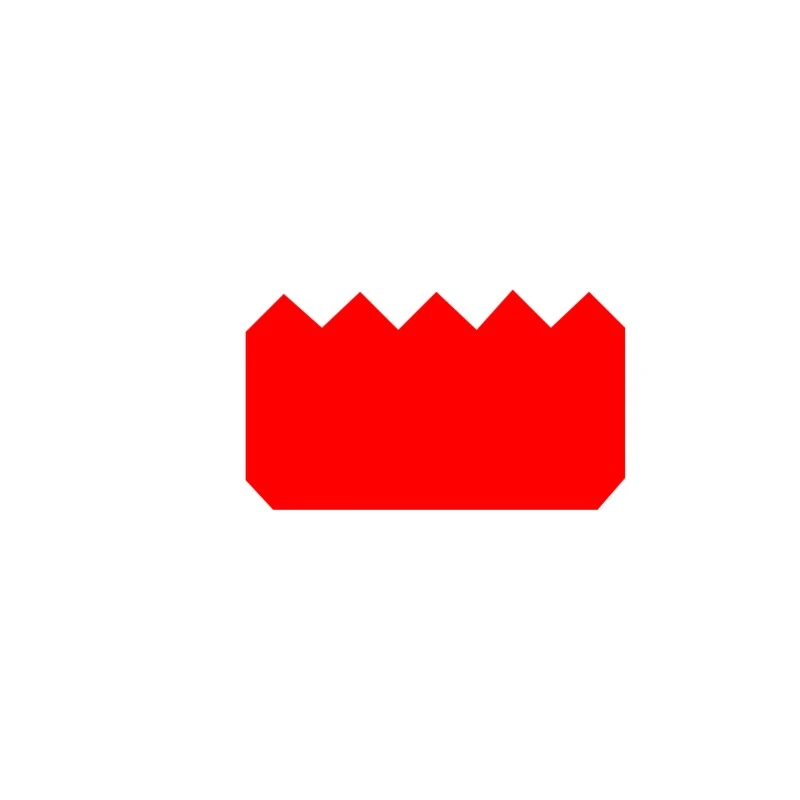

RCR104, роторное уплотнение RCR105, двойная действие, узкая канавка, устойчивое встроение канавки и зубчатая поверхность.

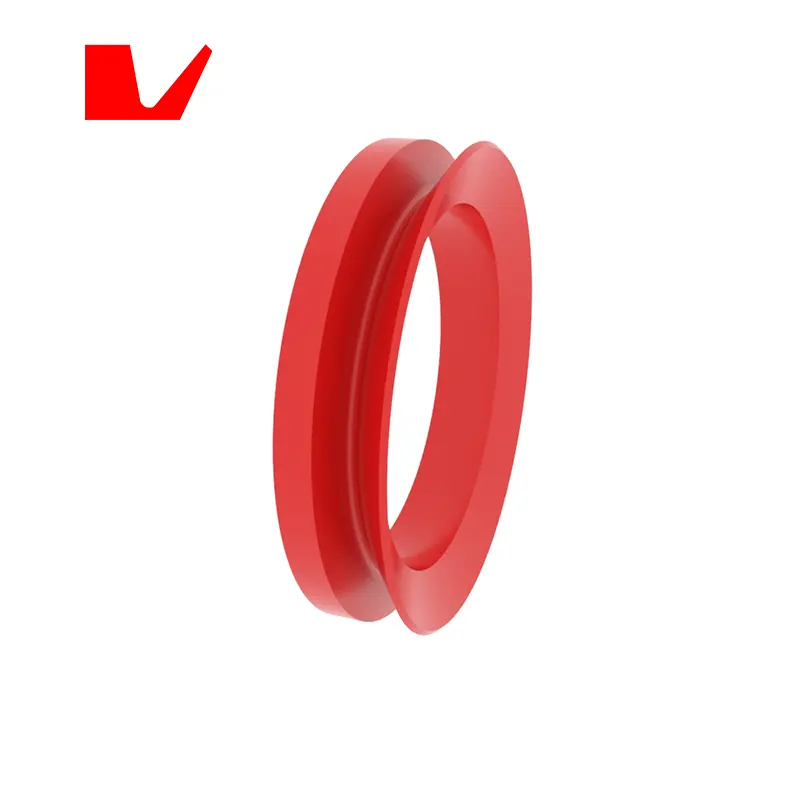

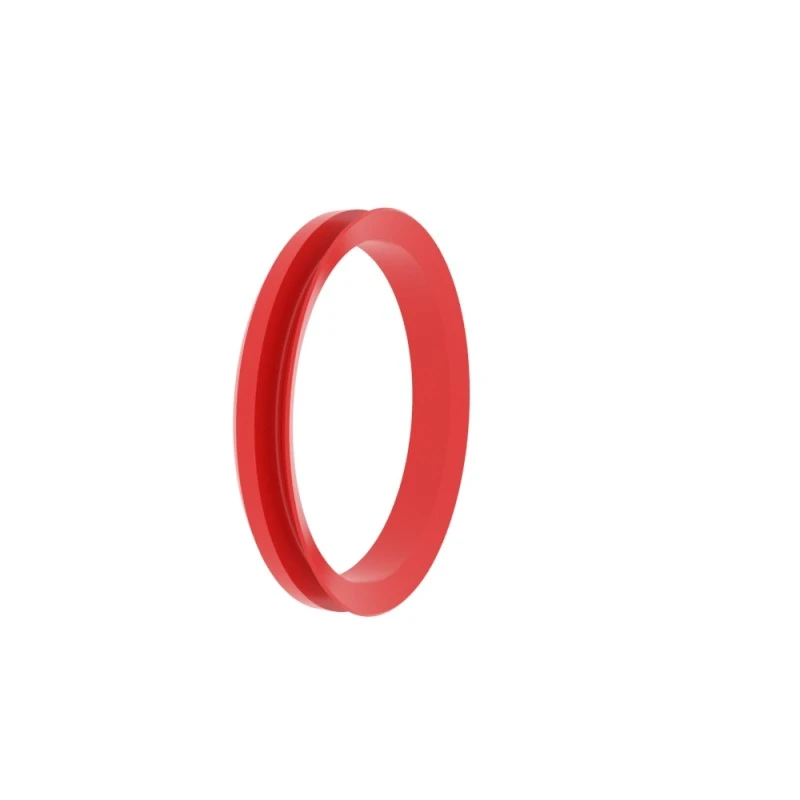

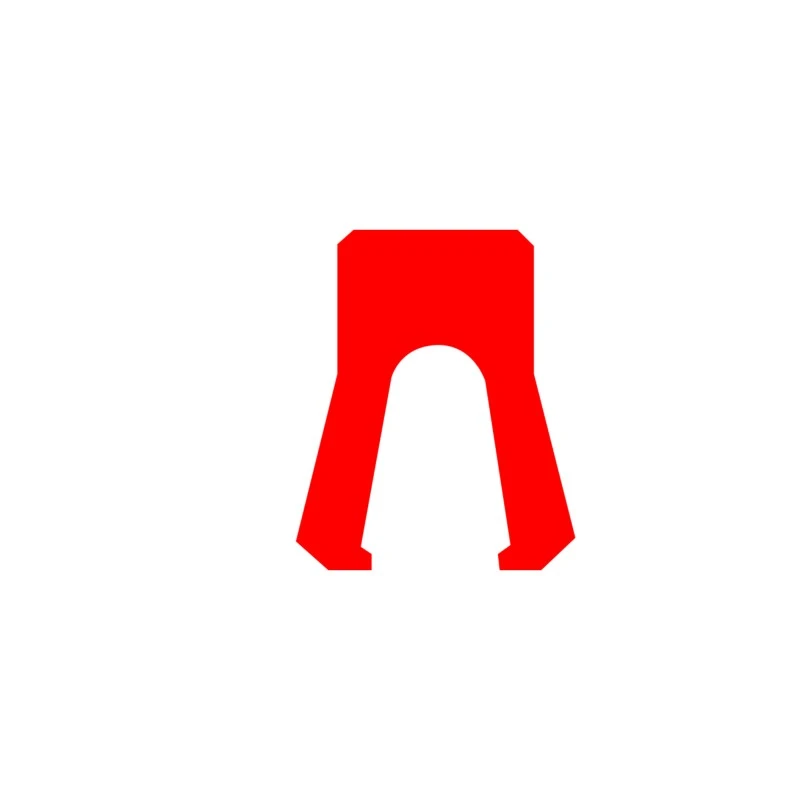

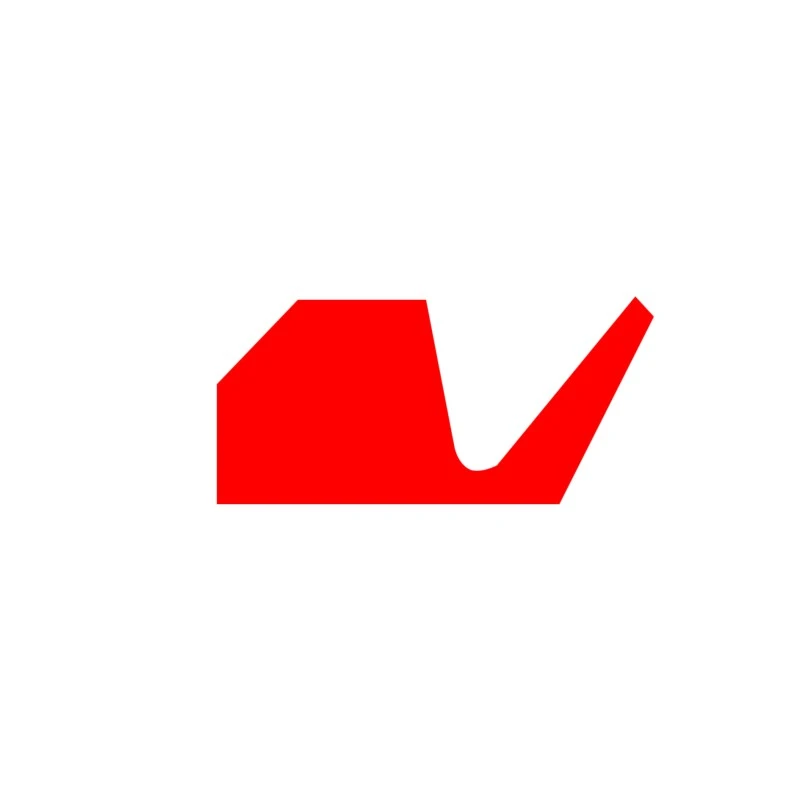

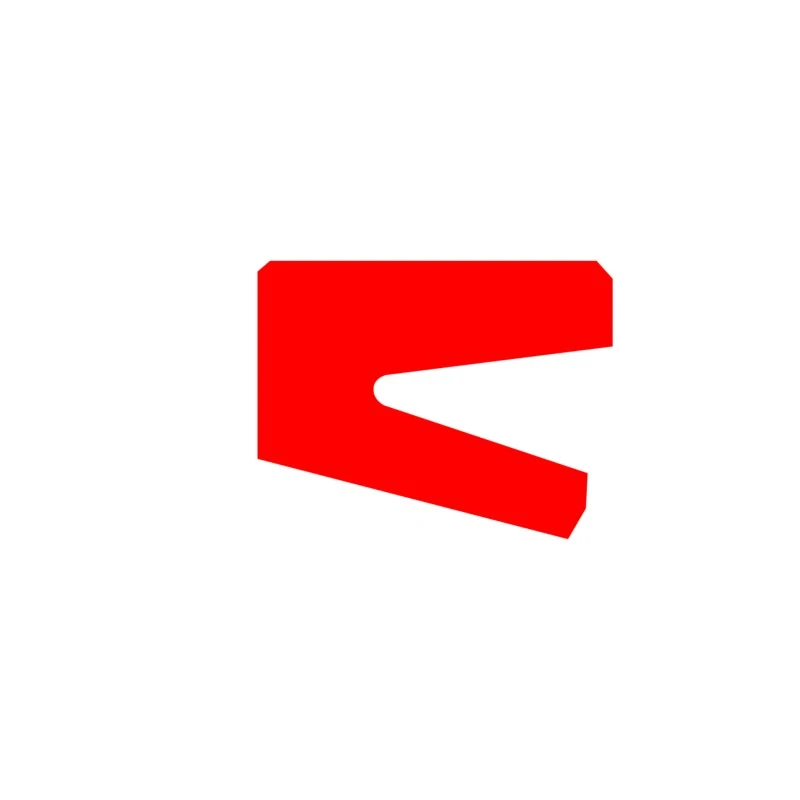

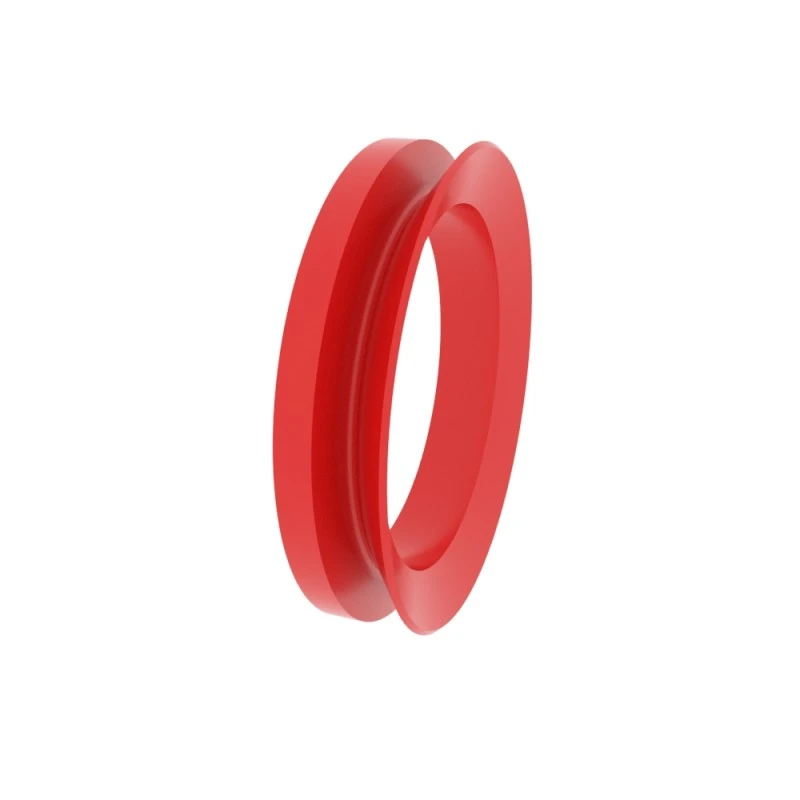

RCR106, V-образное вращательное уплотнение RCR107, осевое движение, большой модуль упругости, устойчивость к трению, пыль, загрязняющие вещества, всплеск воды, нефтяное всплеск и т. Д.

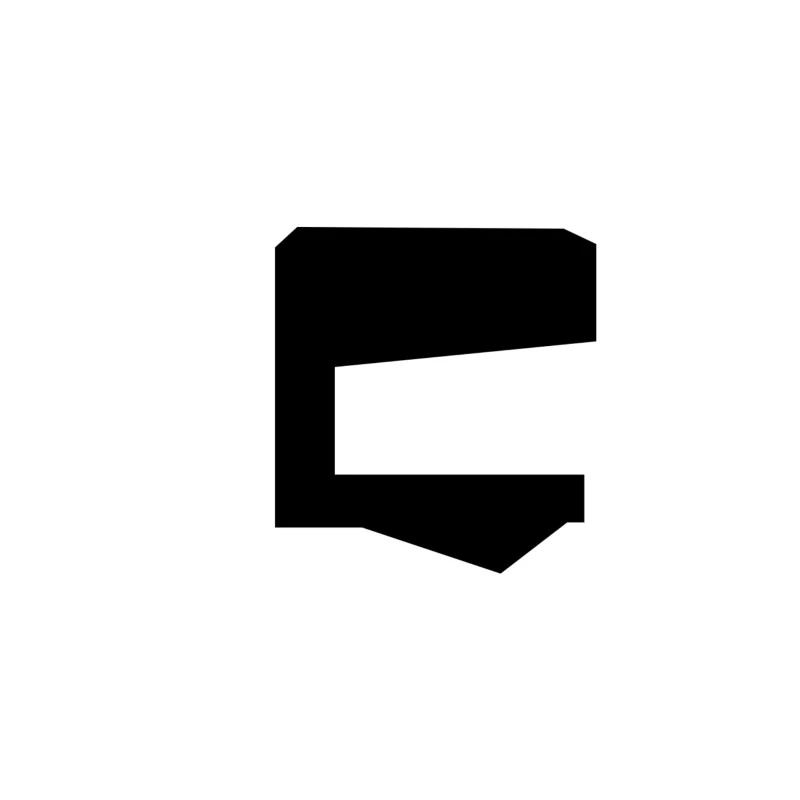

Роторное уплотнение RCR108, одиночная актерская, без пружина, помехи внутренних и внешних губ определяется в соответствии с различными условиями работы.

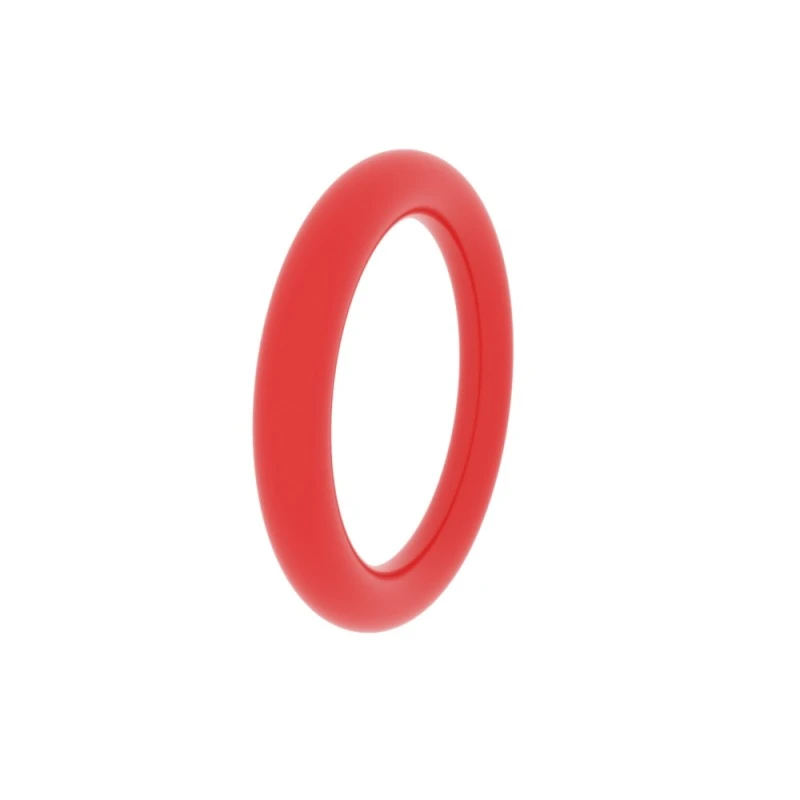

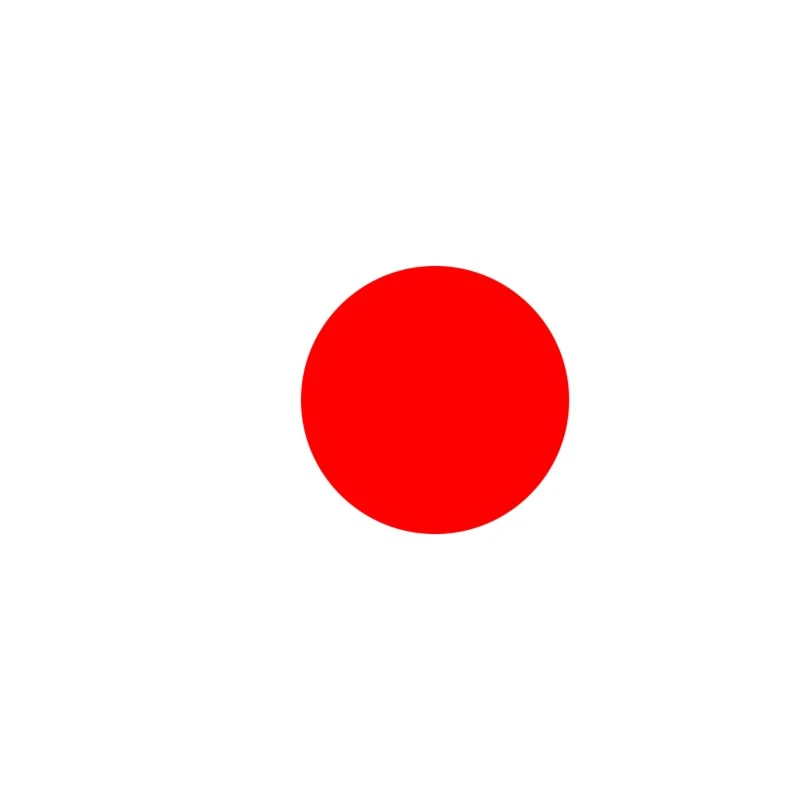

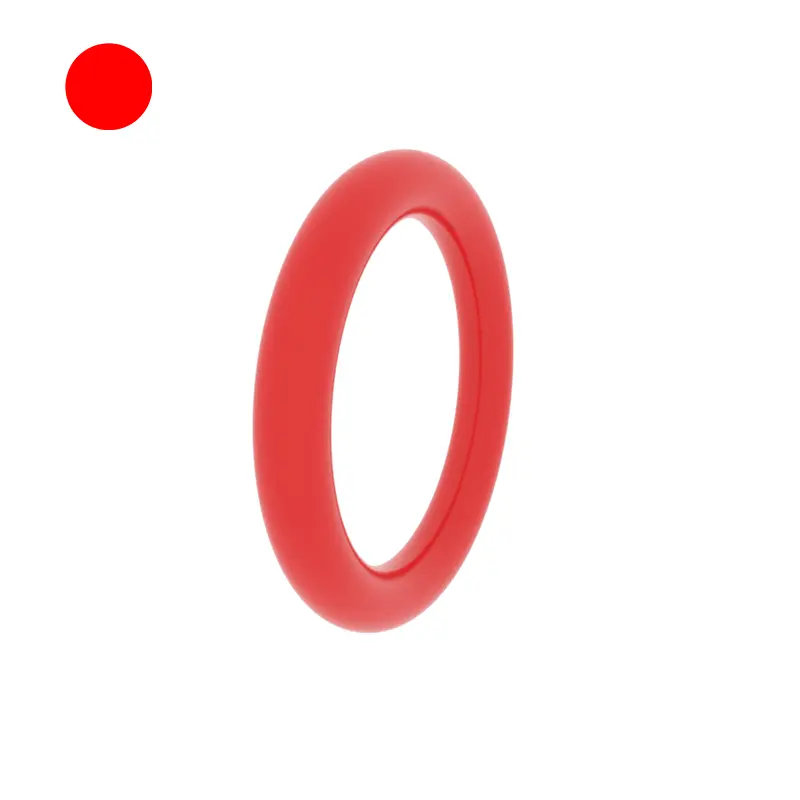

RCR109 уплотнительное кольцо, упругое кольцо, в основном используемое для статического уплотнения или динамического уплотнения, гибкий температурный выбор средней. Для получения подробных канавков, пожалуйста, обратите внимание на уплотнительное кольцо.
Ротационное тетрафлоруэтилентное уплотнение RCR110 для вала, двойная игра, подходящая для узких канавок.
RCR111 Роторное тетрафлоруэтилентное уплотнение для отверстия, двойная игра, подходит для узких канавков.
Роторное уплотнение RCR112, двойная игра, узкая канавка, подходящие для смазренных условий труда.

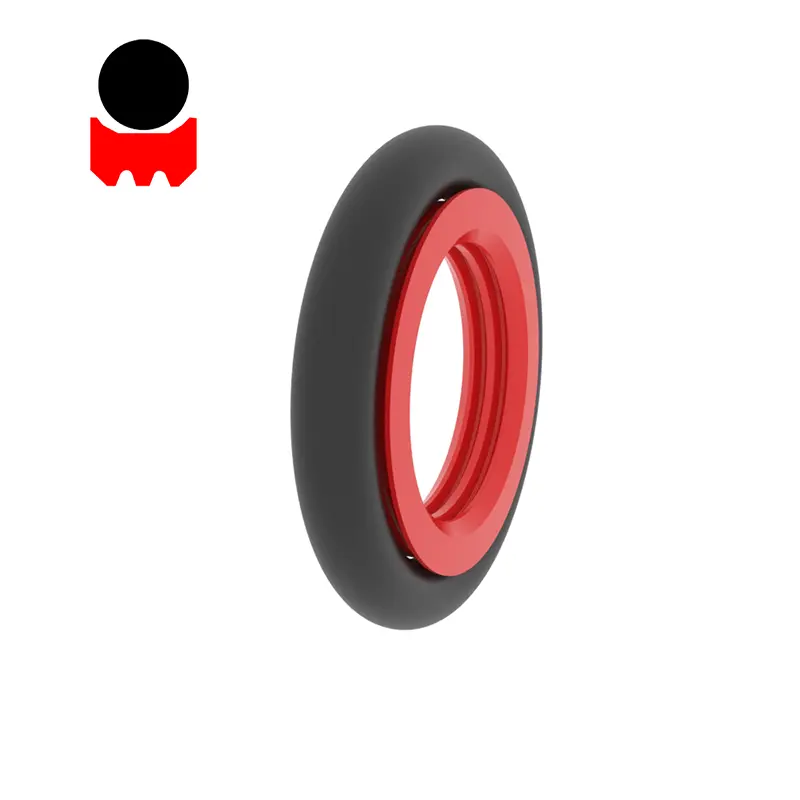

Роторное уплотнение RCR113, двойное действие, с опорным кольцом, устойчивое встроение канавки, позволяющее большему экструзионному зазору и давлению, в основном используемые на вращающемся валу экскаваторского оборудования.

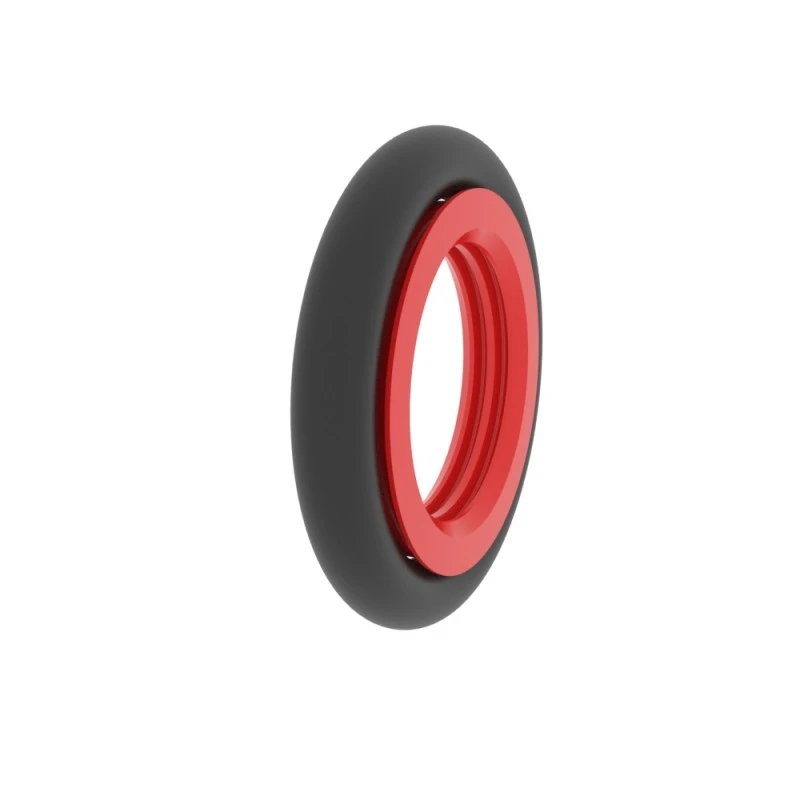

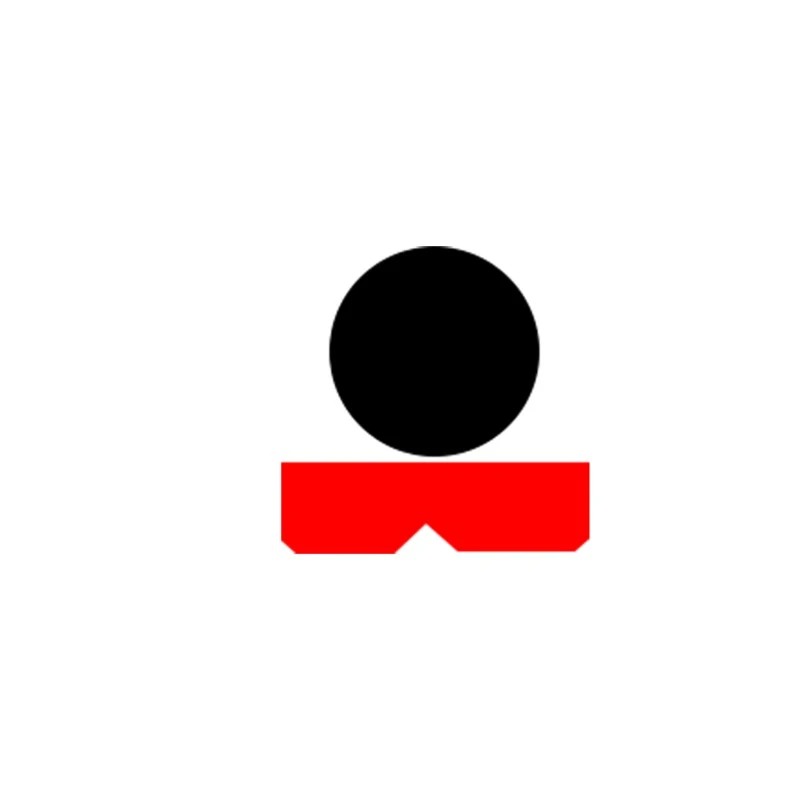

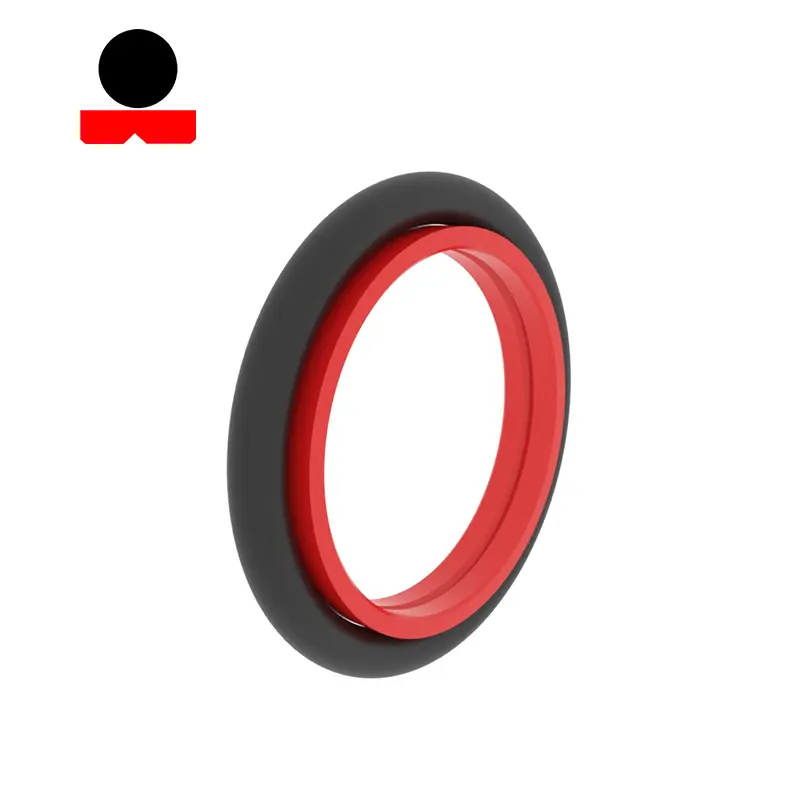

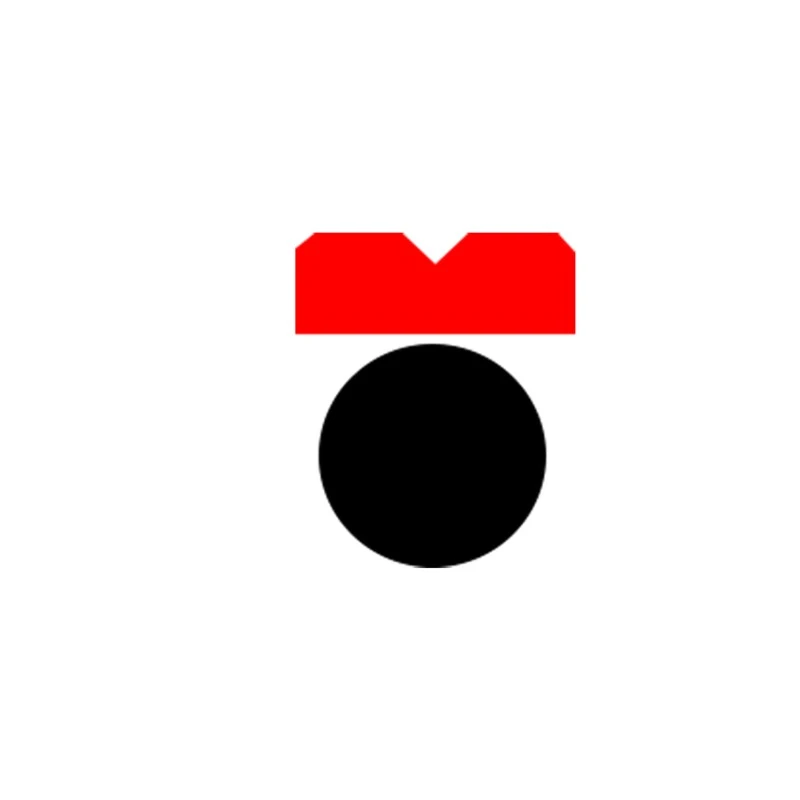

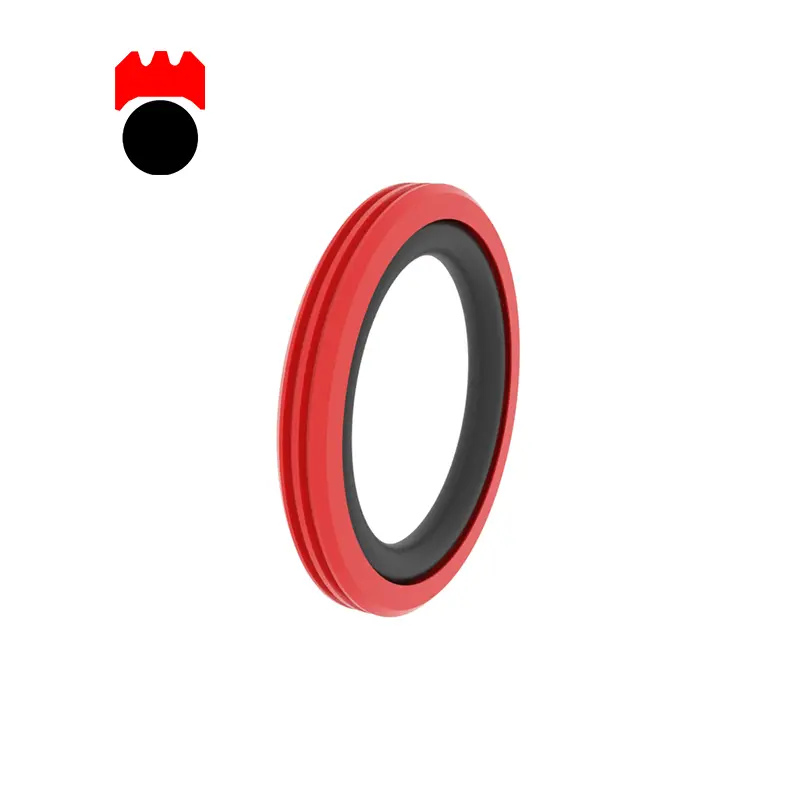

Ротационное тетрафлоруэтилентное уплотнение RCR115 для вала, двойное действие, низкое трение, антисадочное высокое давление, анти-высокая температурная коррозия.
Ротационное тетрафлоруэтилентное уплотнение RCR116 для отверстия, двойное действие, низкое трение, антисадочное высокое давление, анти-высокая температурная коррозия.

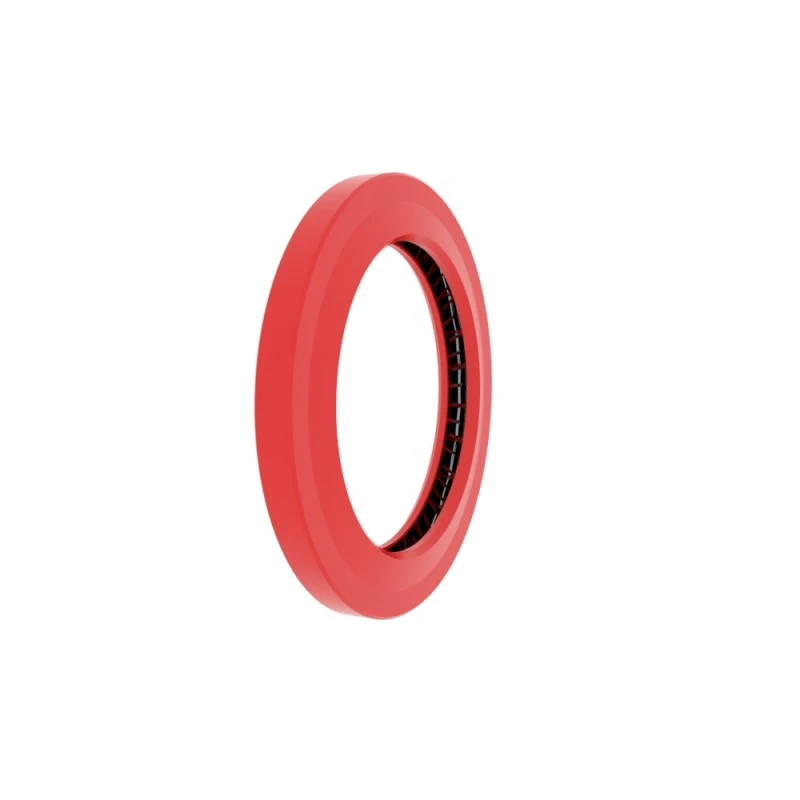

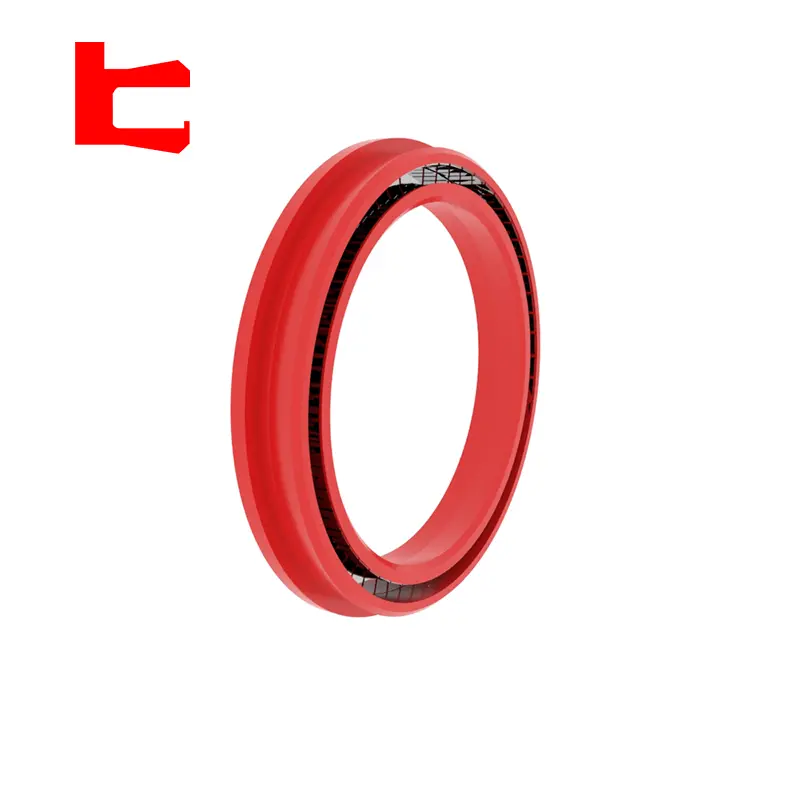

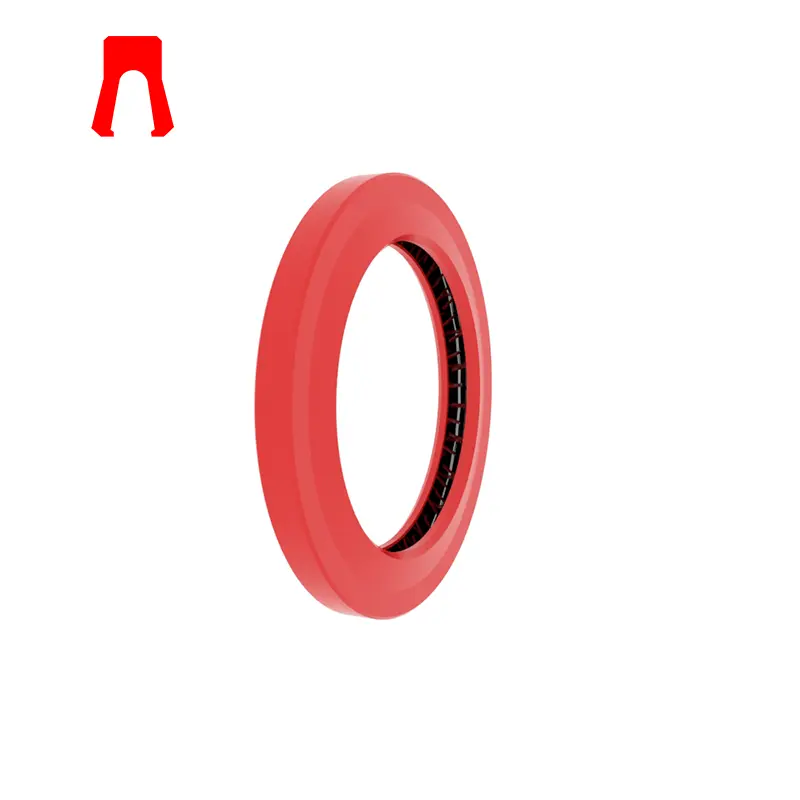

RCR117, RCR121 Роторное уплотнение PTFE, с пружиной Mander, одностороннее действие, высокотемпературная коррозионная стойкость, подходящая для относительно высокой скорости и высокого давления.

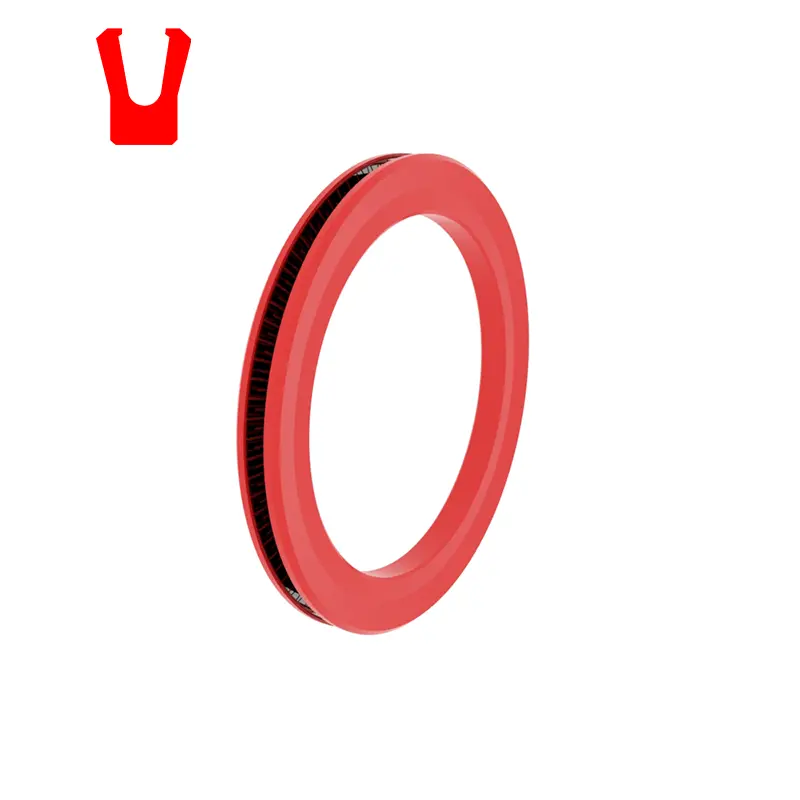

RCR118 END PTFE Роторное уплотнение, с пружиной Mander, односторонним, высокотемпературным коррозионным устойчивостью, в основном используемой в химической промышленности.
RCR119 Ротационный скелет Одинокий уплотнение губ, одноэффективное, осевое открытое кадровое, широко используемое, в основном используется в качестве защитного элемента для подшипников.
RCR201, RCR202 Роторный скелет двойной уплотнение губ, однократная игра, с пылеипроницаемой вспомогательной губой, осевой установкой в открытой канавке, широко используемой, в основном используемых в качестве защитного элемента для подшипников.
RCR203, RCR204 Роторный скелетный уплотнение без скелета, одноразовое уплотнение, осевая открытая канавка фиксированная установка, в основном используемая в тяжелой промышленности, таких как металлургия и судостроение.
RCR205 Cut-Off Роторное скелетное уплотнение без одно губ, одноразовое, осевое открытое приспособление для открытой канавки Фиксированная установка, в основном используемая в тяжелой промышленности, таких как металлургия и судостроение.
RCR206, RCR207 CUT-OFT ROTARY USRELSE SOVEL SINGED LIP SEAL, ОДИН ДЕЙСТВИЯ, Осевая открытая канавка фиксированная установка, в основном используемая в тяжелых отраслях, таких как металлургия и судостроение. Подходит для низкоскоростного герметизации, герметичная среда представляет собой смазку на основе лития.
Особенности продукта и приложения:
Основные приложения

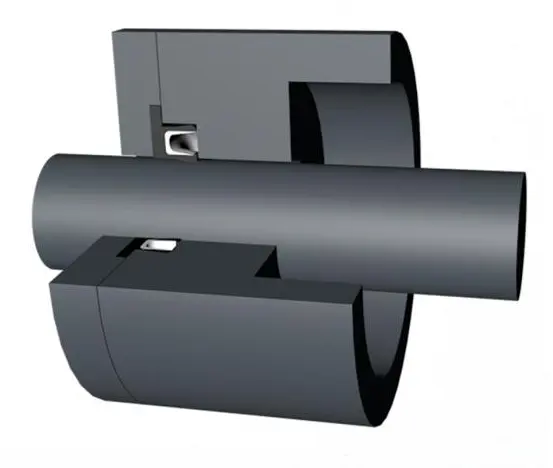

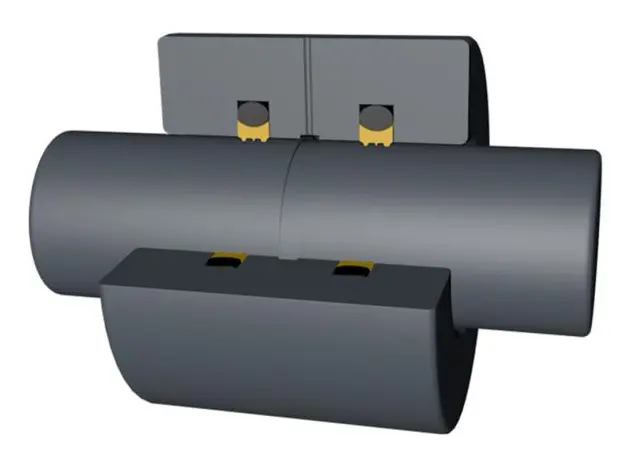

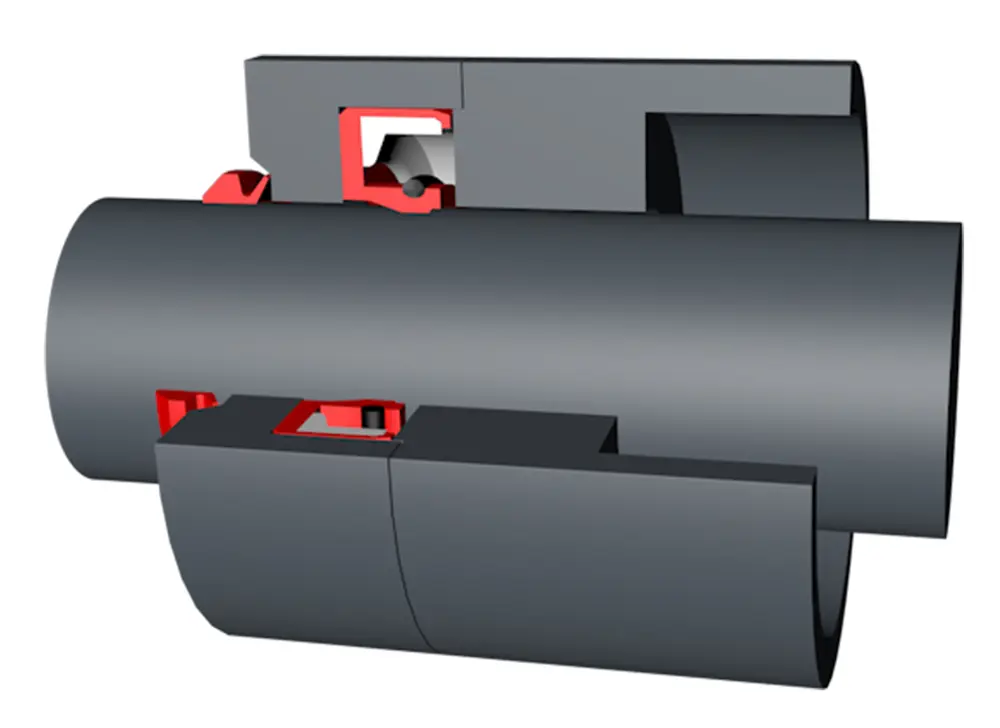

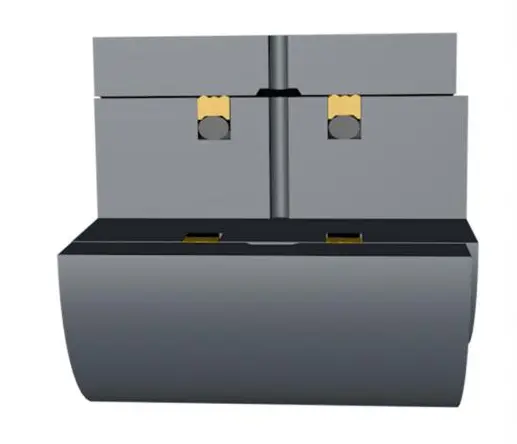

Поворотные уплотнения вращения подходят для герметизации по вращающемуся валу, герметизации вращающегося вала, экскаваторов, захватов, вращающихся суставов, роторных дистрибьюторов и этого типа уплотнения часто используются в нефтяной и химической промышленности
Преимущества
Поворотные вращающиеся уплотнения имеют широкий диапазон адаптируемых средств среды и температуры, хорошего эффекта герметизации, сопротивления высокого давления, небольшого размера поперечного сечения, устойчивости к гидравлическим маслам, низкого трения и отсутствия феномена скольжения.
RCR101
Размер заказа
Φd ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
|
Поверхностная отделка |
R tmax (мкм) |
Ra (мкм) |
|
Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Канавка снизу Канавка сторона |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Отношение длины поддержки профиля TP |
50%-95% |
|
|
Терпимость |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример заказа
Модель: RCR101
Размер канавки: 100x115x8
Материал: NBR/POM

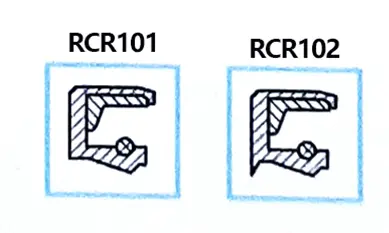

Тип печати: RCR101, RCR102
Основное применение: подходит для герметизации по вращающемуся валу
Преимущества: подходит для широкого спектра среды, широкого диапазона температур и хорошего эффекта герметизации
Материал: полиуретан, резина/полиоксиметилен
|

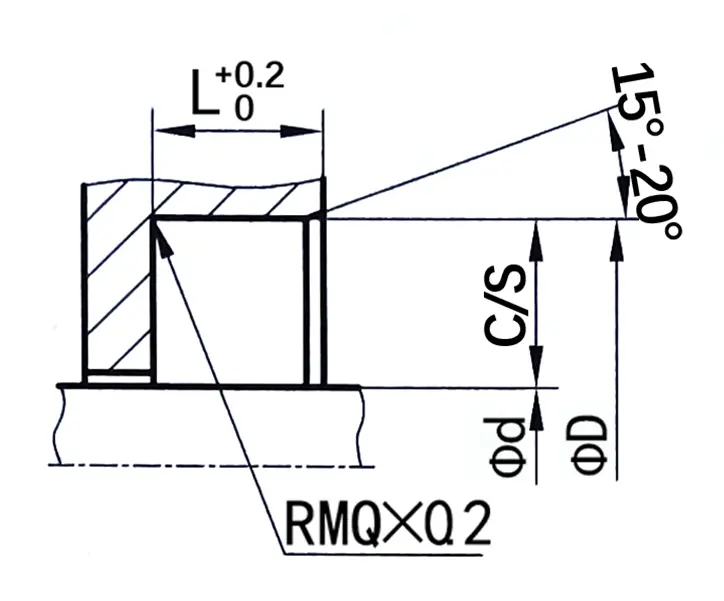

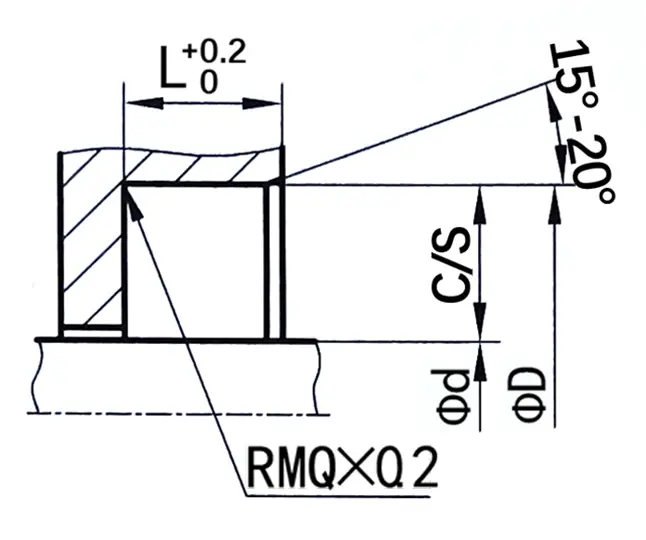

Примеры уплотнения канавки |
Ниже приведены стандартные размеры канавки (могут быть произведены вращающиеся уплотнения любого размера в пределах диапазона размеров) |
|||||
|
|
|
Φd |
Φd |
L |
с/с |
|
|
6-59,9 |
Φd+12 |
7 |
6 |
|||
|
60-139.9 |
Φd+15 |
8 |
7.5 |
|||
|
140-299,9 |
Φd+20 |
10 |
10 |
|||
|
300-499,9 |
Φd+30 |
12 |
15 |
|||
|
500-800 |
Φd+40 |
20 |
20 |
|||
|
＞ 800 |
Φd+50 |
22 |
25 |
|||
RCR115
Размер заказа
Φd ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
|
Поверхностная отделка |
R tmax (мкм) |
Ra (мкм) |
|
Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Канавка снизу Канавка сторона |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Отношение длины поддержки профиля TP |
50%-95% |
|
|
Терпимость |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример заказа
Модель: RCR115
Размер канавки: 100x111x4,2
Материал: PTFE4+NBR

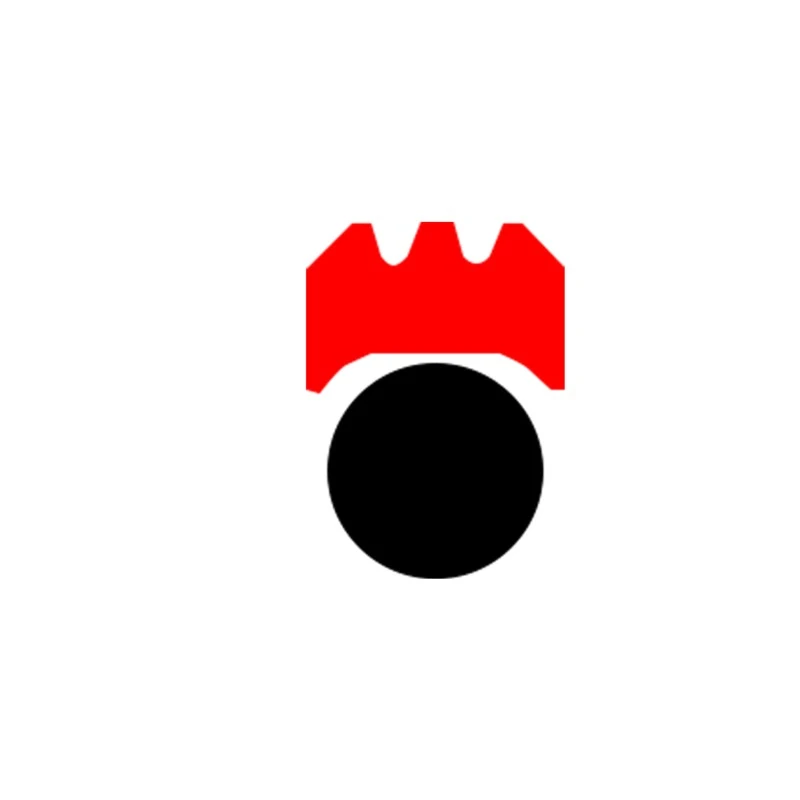

Тип печать: RCR115
Основное применение: подходит для уплотнений вращения, экскаваторов, захватов, поворотных соединений.
Преимущества: он может сопротивляться высоким давлением, имеет небольшой размер поперечного сечения, устойчив к гидравлическому маслу, имеет низкое трение и отсутствует феномен скольжения.
Материал: тетрафторээтилен + нитрил -резина или флуоруббер
|

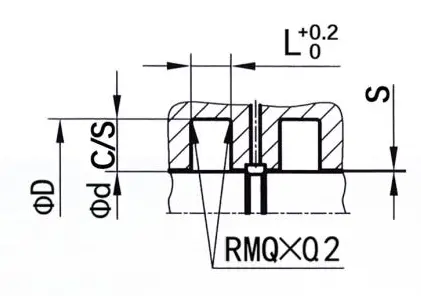

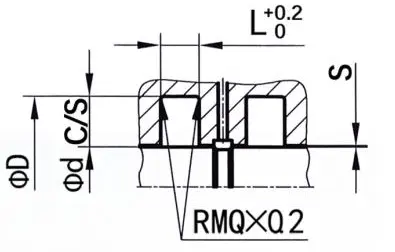

Примеры уплотнения канавки |
Ниже приведены стандартные размеры канавки (могут быть произведены вращающиеся уплотнения любого размера в пределах диапазона размеров) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Максимальный пробел экструзии s |
||
|
100 баров |
200bar |
||||||||
|
6-18.9 |
Φd+4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
19-37.9 |
Φd+7,5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
38-199,9 |
Φd+11 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
200-255,9 |
Φd+15,5 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
256-649,9 |
Φd+21 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 650 |
Φd+28 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||
RCR116
Размер заказа
Φd ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
|
Поверхностная отделка |
R tmax (мкм) |
Ra (мкм) |
|
Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Канавка снизу Канавка сторона |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Отношение длины поддержки профиля TP |
50%-95% |
|
|
Терпимость |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример заказа
Модель: RCR116
Размер канавки: 100x89x4,2
Материал: PTFE4+NBR
Тип печать: RCR116
Основное применение: подходит для уплотнений с вращающимся валом, экскаваторов, захватчиков, вращающихся суставов, роторных дистрибьюторов.
Преимущества: он подходит для широкого диапазона среды и температуры, имеет хороший эффект герметизации, небольшой размер поперечного сечения, сильную устойчивость к гидравлическому маслу, низкое трение и феномен без каскаки.
Материал: тетрафторээтилен + нитрил -резина или флуоруббер
|

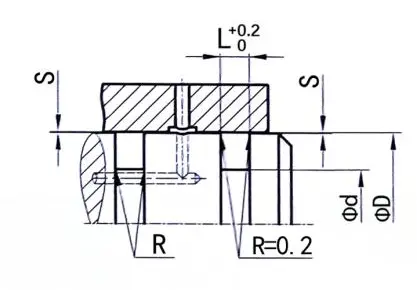

Примеры уплотнения канавки |
Ниже приведены стандартные размеры канавки (могут быть произведены вращающиеся уплотнения любого размера в пределах диапазона размеров) |
||||||||
|
|
|
Φd |
Φd |
L |
R |
Упплужденное кольцо |
Максимальный пробел экструзии s |
||
|
100 баров |
200bar |
||||||||
|
8-39,9 |
Φd-4.9 |
2.2 |
0.4 |
1.78 |
0.15 |
0.10 |
|||
|
40-79,9 |
Φd-7.5 |
3.2 |
0.6 |
2.62 |
0.20 |
0.15 |
|||
|
80-132.9 |
Φd-11.0 |
4.2 |
1.0 |
3.53 |
0.25 |
0.20 |
|||
|
133-329,9 |
Φd-155 |
6.3 |
1.3 |
5.33 |
0.30 |
0.25 |
|||
|
330-669,9 |
Φd-21.0 |
8.1 |
1.8 |
7.00 |
0.30 |
0.25 |
|||
|
＞ 670 |
Φd-28.0 |
9.5 |
2.5 |
8.40 |
0.45 |
0.30 |
|||

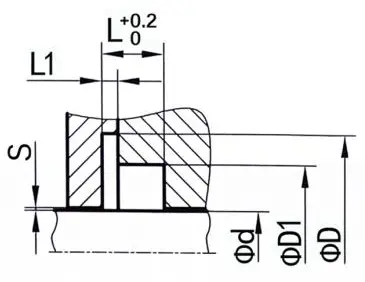

RCR117
Размер заказа
Φd ...... Внешний диаметр
Φd1 ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
L1 ...... ширина канавки
|
Поверхностная отделка |
R tmax (мкм) |
Ra (мкм) |
|
Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Канавка снизу Канавка сторона |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Отношение длины поддержки профиля TP |
50%-95% |
|
|
Терпимость |
|
|
Φd |
F8 |
|
Φd |
H8 |
Пример заказа
Модель: RCR117
Размер канавки: 100x117.5x110.5x7.1x1.8
Материал: PTFE4+V.
Тип печать: RCR117
Основное применение: подходит для герметизации по вращающемуся валу, этот тип уплотнения часто используется в нефтяной и химической промышленности
Преимущества: низкое трение, коррозионная стойкость, высокая температурная стойкость, подходящие для высокой скорости
Материал: PTFE, пружина из нержавеющей стали
|

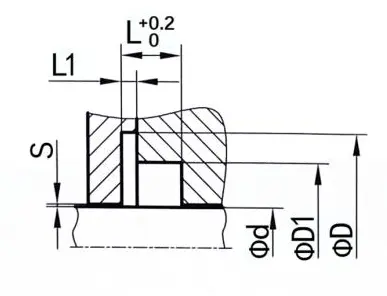

Примеры уплотнения канавки |
Ниже приведены стандартные размеры канавки (могут быть произведены вращающиеся уплотнения любого размера в пределах диапазона размеров) |
|||||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
Максимальный пробел экструзии s |
|||
|
20bar |
100 баров |
200bar |
||||||||
|
5-19.9 |
Φd+9 |
Φd+5 |
3.6 |
0.85 |
0.25 |
0.15 |
0.10 |
|||
|
20-39,9 |
Φd+12,5 |
Φd+7 |
4.8 |
1.35 |
0.35 |
0.20 |
0.15 |
|||
|
40-399,9 |
Φd+17,5 |
Φd+10.5 |
7.1 |
1.8 |
0.50 |
0.25 |
0.20 |
|||
|
≥400 |
Φd+22 |
Φd+14 |
9.5 |
2.8 |
0.60 |
0.30 |
0.25 |
|||
