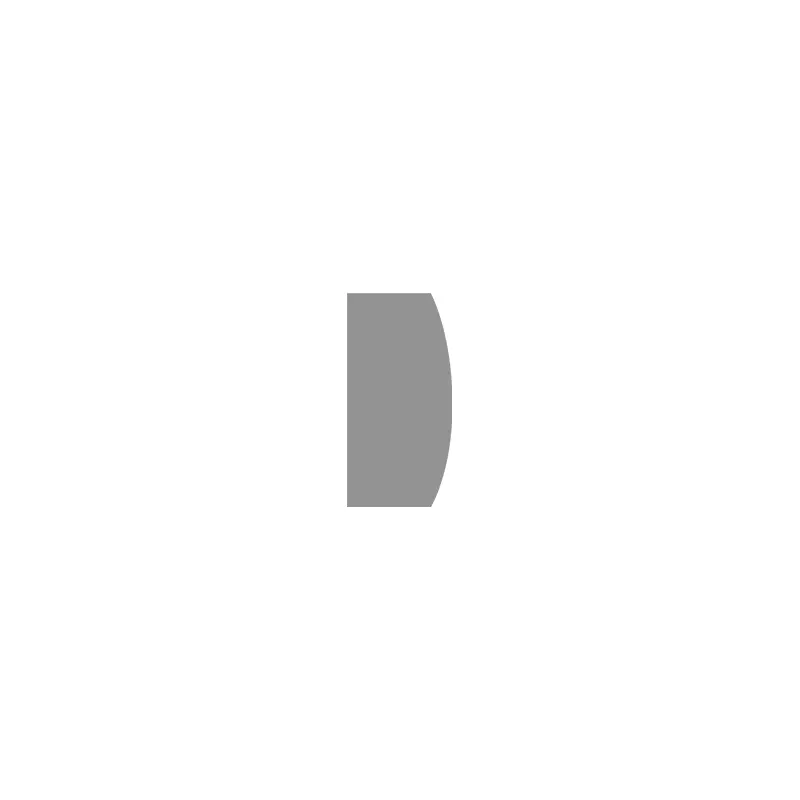

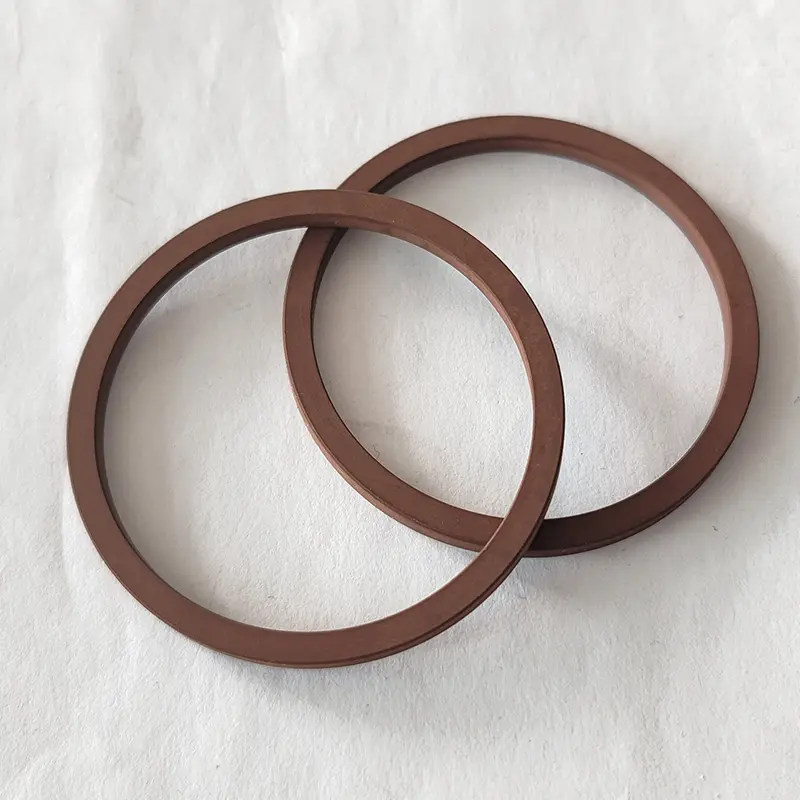

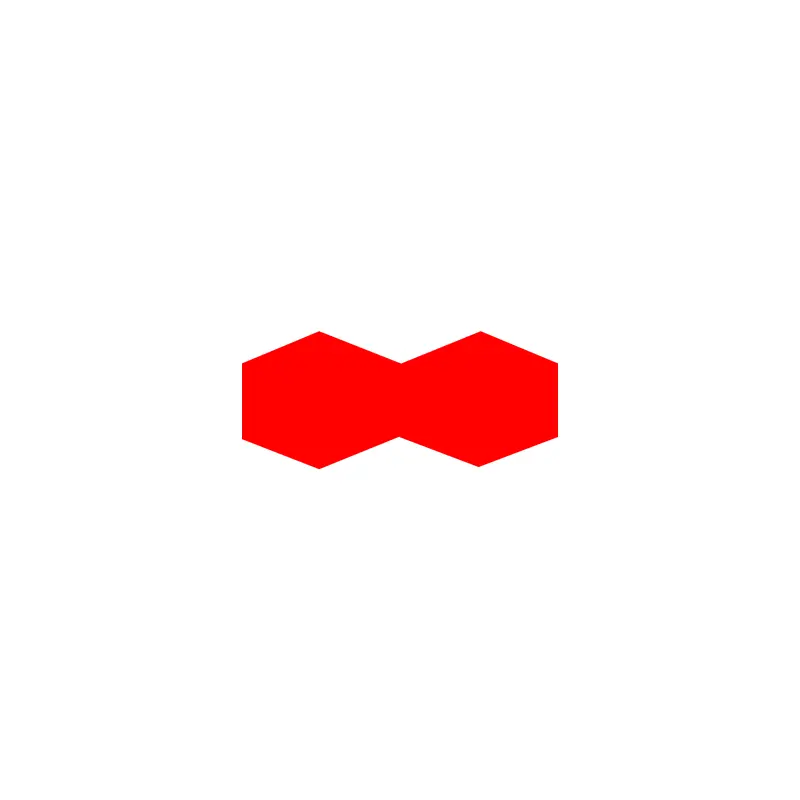

Мы предоставляем полный спектр решений по статическим уплотнениям, покрывающим стандартные специальные продукты общего назначения и высокого давления. RCFL106/102 и RCK126 являются основными моделями с простой структурой и широким применением; RCS130/131 и RCFL108 принимают конструкцию установки экструзии внешнего диаметра, чтобы обеспечить стабильность встраивания канавки; RCK120/127 и другие аналогичные серии продуктов достигают той же надежности за счет установки внутреннего диаметра экструзии.
В ответ на потребности в уплотнении фланца RCF110 и RCR118 могут иметь давление в обоих направлениях, а направление давления должно быть указано при упорядочении. Линия продуктов полностью охватывает условия труда низкого давления до высокого давления, а материал является устойчивым к износу и устойчив к коррозии, и широко используется в гидравлических системах, подключениях к трубопроводу и уплотнению промышленного оборудования.
Особенности продукта и приложения:
Применение: общее назначение, уплотнение ID, уплотнение OD, осевое уплотнение
Спецификации уплотнительного кольца и канавки
Размер заказа
Φd1 ...... внутренний диаметр
Φd2 ...... Диаметр секции
Пример заказа
Модель: RCFL106
Диаметр секции внутреннего диаметра: 14x1.8
Материал: NBR
Приложение
Давление изнутри: уплотнительное кольцо сжимается из-за пределов диаметра
Давление снаружи: уплотнительное кольцо сжимается изнутри диаметра
Уплотнительные кольца имеют точные допуски из производства. Допустимые допуски были стандартизированы в соответствии с DIN3771 и ISO3601/1 (диаметр поперечного сечения до 7 мм, внутренний диаметр до 670 мм). Соответствующие допуски показаны в следующей таблице.
| Секция терпимости | ||||||||
| Раздел | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| Терпимость | ± 0,08 | ± 0,09 | ± 0,10 | ± 0,13 | ± 0,15 | ± 0,18 | ± 0,21 | ± 0,25 |
| Внутренняя толерантность диаметра | ||||||||||
| Внутренний диаметр | 1,80 ~ 6.30 | 6,70 ~ 11,20 | 11,8 ~ 21,2 | 22,4 ~ 40,0 | 41.2 ~ 80.0 | 82,5 ~ 160 | 165 ~ 300 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| Терпимость | ± 0,13 | ± 0,16 | ± 0,19 | ± 0,95 | ± 0,86 | ± 0,78 | ± 0,74 | ± 0,67 | ± 0,60 | ± 0,65 |
| Соответствующий процент внутреннего диаметра | ||||||||||

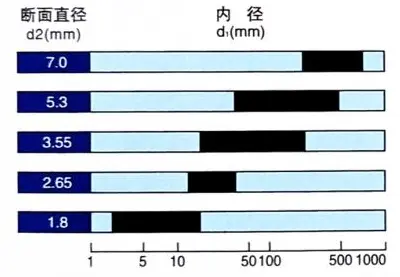

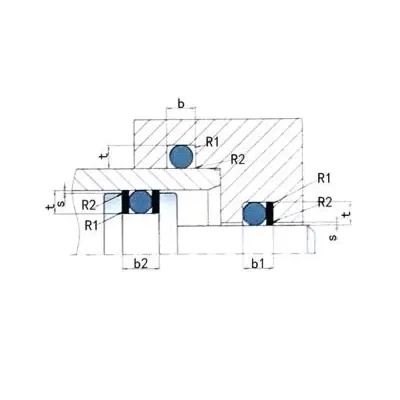

Размер канавки
 |
||||||||||
| Раздел D2 | Глубина канавки t | Блок ширины канавки: мм (+0,20) | Радиус r1 мм | |||||||
| мм | Статический | Динамическая (гидравлическая) | Динамическая (пневматическая) | беременный Нет стопорного кольца | B1 1 подпорное кольцо | B2 2 удерживающие кольца | ||||
| 1.00 | 0.65 | ± 0,05 | 0.75 | ± 0,02 | 0.80 | ± 0,02 | 1.4 | 2.4 | 3.4 | 0,2-0,4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0,2-0,4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0,2-0,4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0,2-0,4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0,2-0,4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0,2-0,4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0,2-0,4 | |||
| 3.50 | 2.80 | ± 0,07 | 3.05 | ± 0,05 | 3.20 | ± 0,05 | 4.8 | 5.3 | 7.8 | 0,3-0,6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0,3-0,6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0,3-0,6 | |||
| 5.00 | 4.15 | ± 0,10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0,3-0,6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0,6-1,0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0,6-1,0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0,6-1,0 | |||
