В качестве поставщика профессиональных решений для уплотнения, серия уплотнений Dust Creaters Series, выпущенные Ruichen Seals, имеет диверсифицированные конструкции и целевые функции, полностью покрывая ядро потребности промышленного поля для предотвращения пыли, сопротивления давлению и адаптации окружающей среды.
С точки зрения технического дизайна, продукты серии Searn Searn Searn Creats сосредоточены на гибкости. Существуют общие уплотнения (такие как RCA101/104/105), которые установлены с экструдированными внешними диаметрами, которые совместимы со стандартными канавками ISO 6195-A и подходят для сценариев компактного пространства; Существуют также модели со встроенными антиэкстразирующими скелетами (такими как RCA103/106), которые повышают структурную стабильность при динамических нагрузках посредством осевой конструкции открытой канавки (ISO 6195-B). Для специальных условий работы RCA107 поддерживает наклонную канавку на 30 ° и совместимо с имперским и метрическим оборудованием, в то время как RCA108 упрощает процесс обслуживания старых цилиндров с помощью конструкции фиксации фланца, значительно снижая стоимость трансформации.
С точки зрения оптимизации производительности герметизации, мы повышаем надежность благодаря инновационным конструкциям: конструкция RCA101 для возврата масла способствует информированию нефти и уменьшает накопление загрязняющих веществ; Двойная губа или вспомогательная структура губ (RCA109/111/112 и т. Д.) Сочетается с комбинированным уплотнением тетрафлоруэтилена для достижения двойного действия и масляного барьера; и составная конструкция материала PTFE (политетрафторэтилен) и уплотнительного кольца (RCA115 ~ 119) еще больше уравновешивает распределение давления, устойчиво к высоким температурам 250 ° C и устойчив к химической коррозии, подходящей для чистых сред, полупроводниках, пищи и лекарства. Для крайних условий труда RCA213 используется в сочетании с серией DA, используя материалы с высоким содержанием жесткости, чтобы противостоять липким загрязнителям, таким как грязь и смола, и защищать внутреннее уплотнение от эрозии.
С точки зрения применения, серия RCA широко адаптирована к инженерному оборудованию, горнодобывающему оборудованию, гидравлическому и пневматическим системам и точным промышленным полям. Например, RCA111/211 может выдерживать высокое давление 1,6 МПа, обеспечивая двойную защиту гидравлических цилиндров; RCA115 ~ 119 стал первым выбором для профилактики пыли точного оборудования из-за его неприемных и низких характеристик трения; RCA108 предоставляет быстрое решение для обслуживания старого оборудования без необходимости модифицировать канавку. С точки зрения материалов, мы настаиваем на том, чтобы придать одинаковое значение защите окружающей среды и производительности. Технология модификации PTFE учитывает как самосмазочную, так и износную стойкость. Эластомеры уплотнения (например, NBR) обеспечивают стабильность уплотнения. Некоторые модели (такие как RCA119) используют формулу без силикона для удовлетворения строгих требований к чистым семинарам. В течение многих лет Ruichen Seals всегда нацеливался на «точную адаптацию и долгосрочную защиту». Через серию RCA это помогает клиентам справляться с такими проблемами, как вторжение в пыль, утечка масла и высокотемпературная коррозия, обеспечивая надежные гарантии для эффективной работы оборудования.
Особенности продукта и приложения:
Основное применение: стандартный пыльно -надежный для масляного цилиндра
Преимущества: уплотнения для уплотнения пыли просты в установке, с отличными антифрическими и пыльными эффектами. Они не будут двигаться в противоположном направлении в полости, и между кольцом уплотнения и пылепроницаемым кольцом не будет открытия давления.
Материал: полиуретан, резина
Конкретные области применения:
Общий пыль (RCA101 ~ 105/113/114): широко используется в техническом аппарате и оборудовании для автоматизации, чтобы противостоять вторжению пыли.
Сценарии тяжелых и технического обслуживания (RCA103/106/108): поддержка скелета и дизайн фиксации фланца подходят для сценариев с высокой нагрузкой, таких как горнодобывающий механизм и старое цилиндрическое преобразование.
Точность и суровая среда (RCA115 ~ 119): полупроводник, продукты питания, медицина и другие отрасли, соответствуют требованиям отсутствия ползучий, низкой трения и коррозионной устойчивости.
Много стандартная совместимость: RCA107 поддерживает британское оборудование, а серия RCA полностью охватывает стандартные канавки ISO 6195 для упрощения процесса выбора.

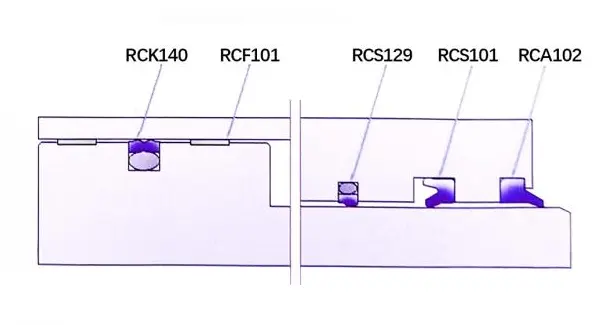

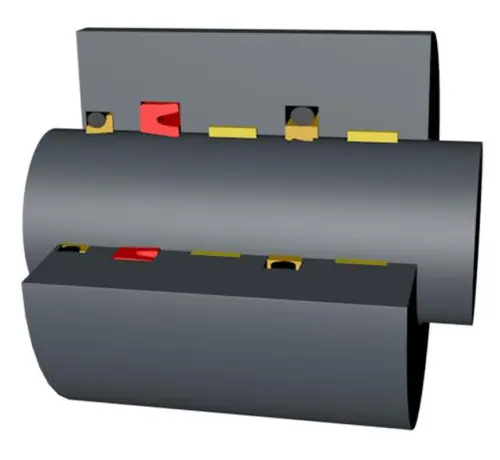

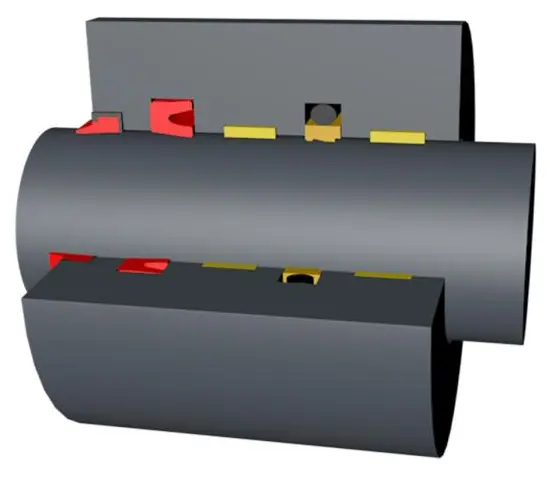

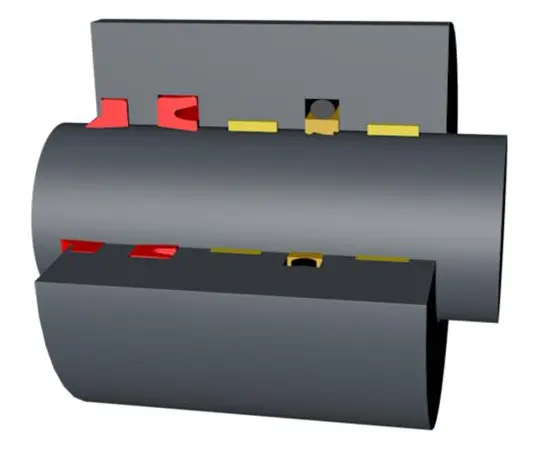

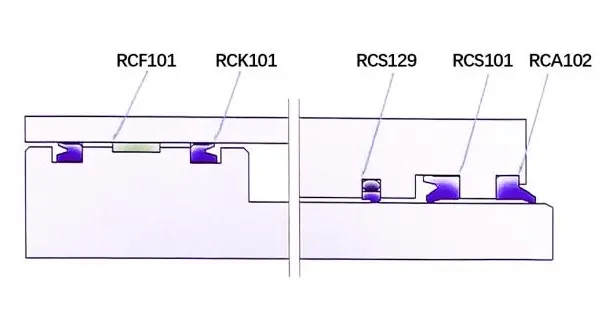

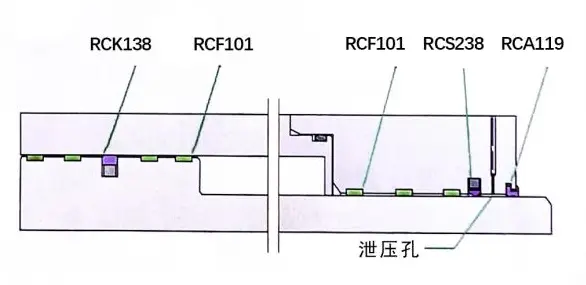

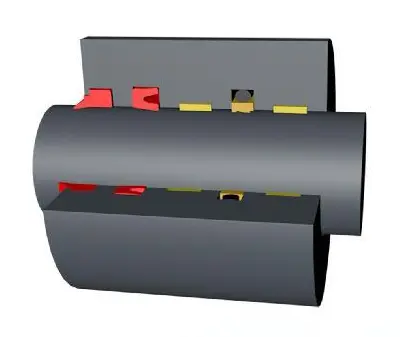

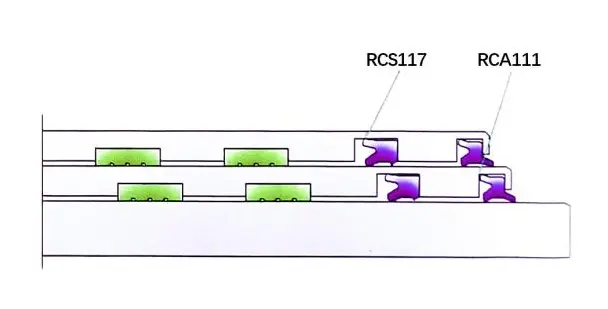

Запечатывание применения и конструкции цилиндров
Тяжелая промышленность: отраслевые примеры: тяжелые машины (кованые машины, гидравлические прессы, изгибные машины и т. Д.), Металлургия (катящиеся мельницы, цилиндры AGC и т. Д.), Горная промышленность (гидравлические опоры, горнодобывающее оборудование и т. Д.)

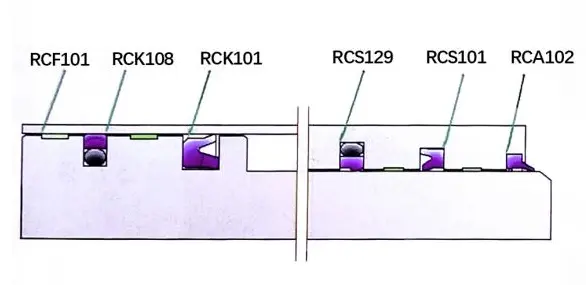

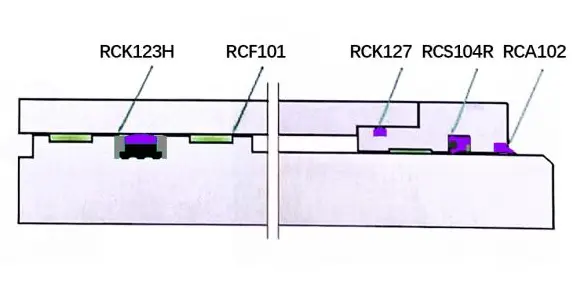

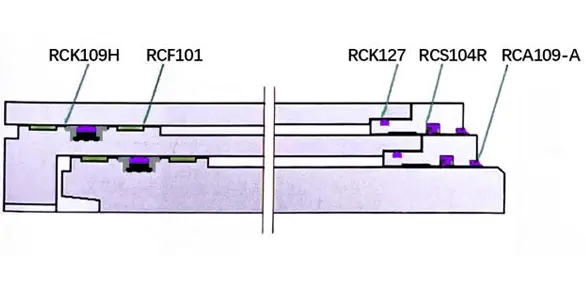

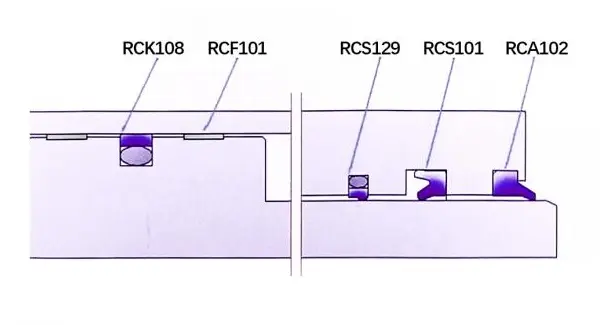

Рекомендуемый дизайн герметизации:
Тяжелая коващая машина
Металлургия Agc
Гидравлическая опорная колоночная цилиндра
Гидравлическая поддержка охранника Джек
Крэновый подъемный цилиндр
Крэйнский цилиндр
Средняя промышленность: отраслевые примеры: подъемное оборудование, сельскохозяйственная машина, легкие транспортные инструменты, подъемные платформы, машины (изгибные машины, машины для литья под давлением, фрезерные машины и т. Д.), Вилочные погрузчики, самосвалы.

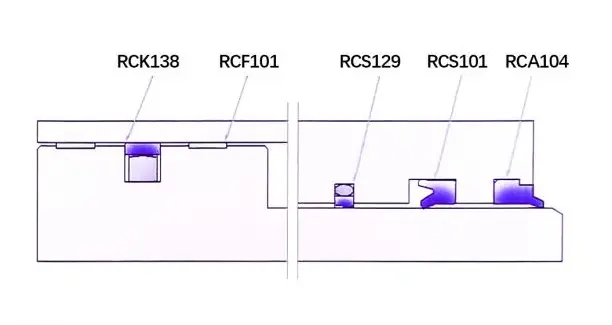

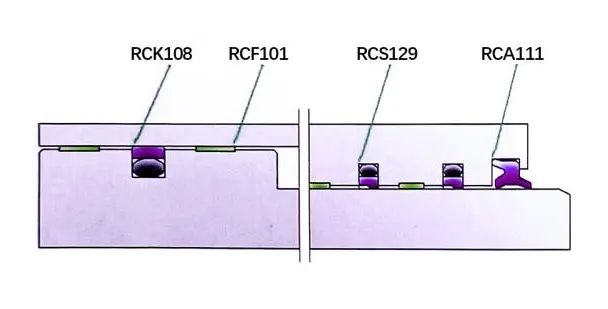

Рекомендуемый дизайн герметизации:
Изгибающая машина
Устройство для подъема самосвалов
Сельскохозяйственная техника
Подъемная платформа
Световая промышленность: отраслевые примеры: машины, вилочные погрузчики, машины для литья инъекции, сельскохозяйственное оборудование, байеры

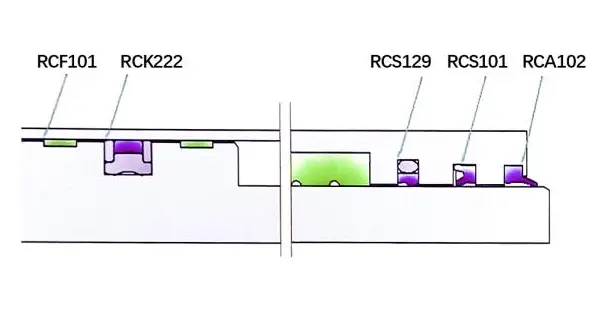

Рекомендуемый дизайн герметизации:
Маленький вилочный погрузчик
Инъекционный формовочный аппарат

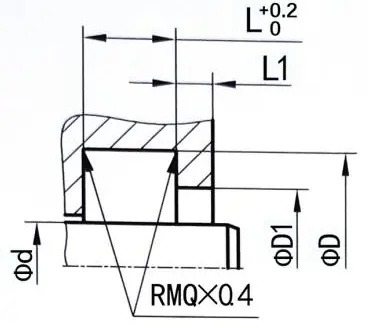

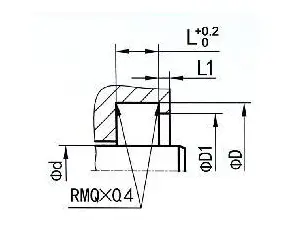

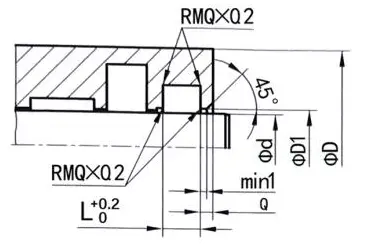

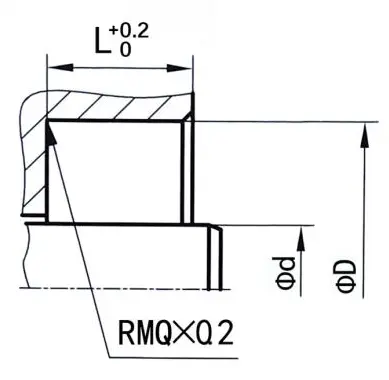

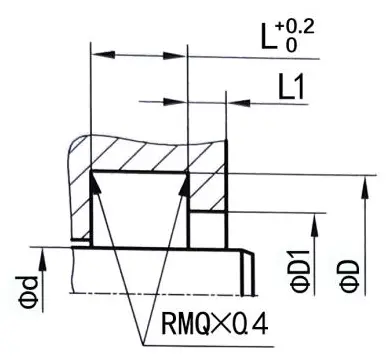

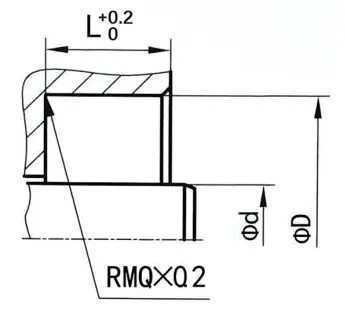

Пыль -уплотнение канавки

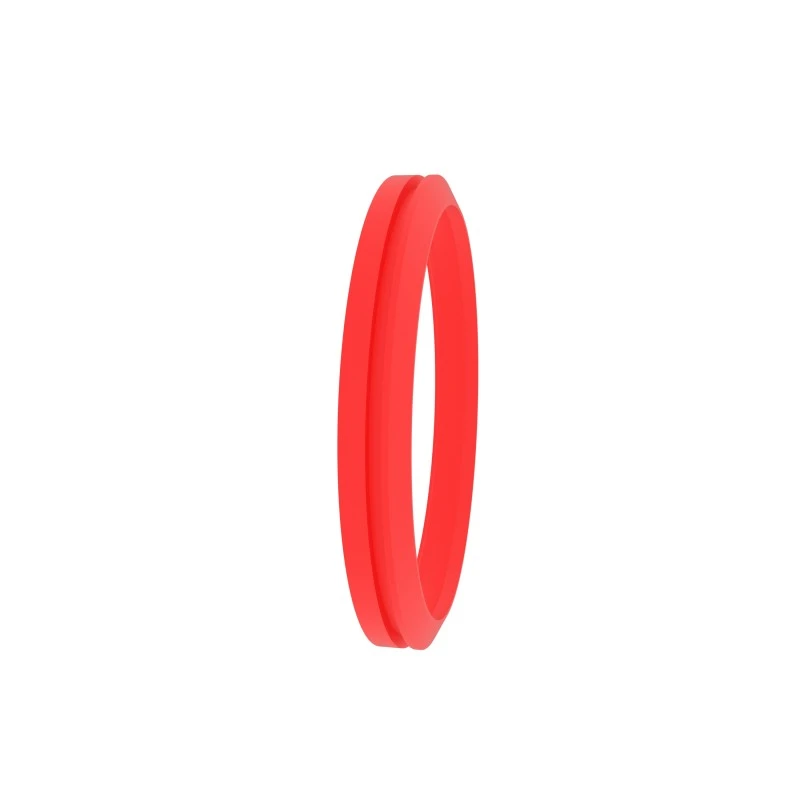

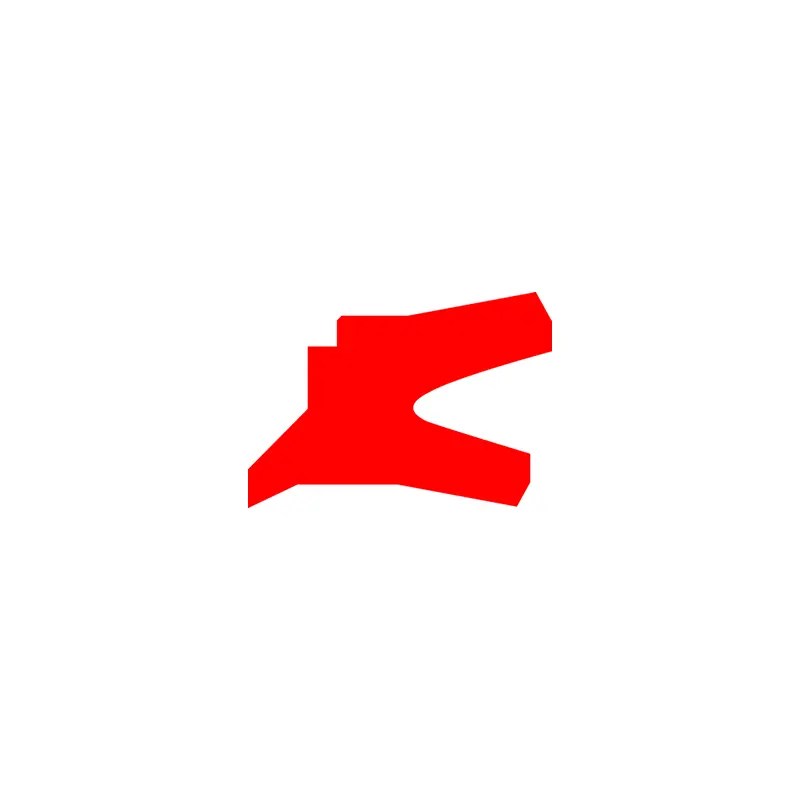

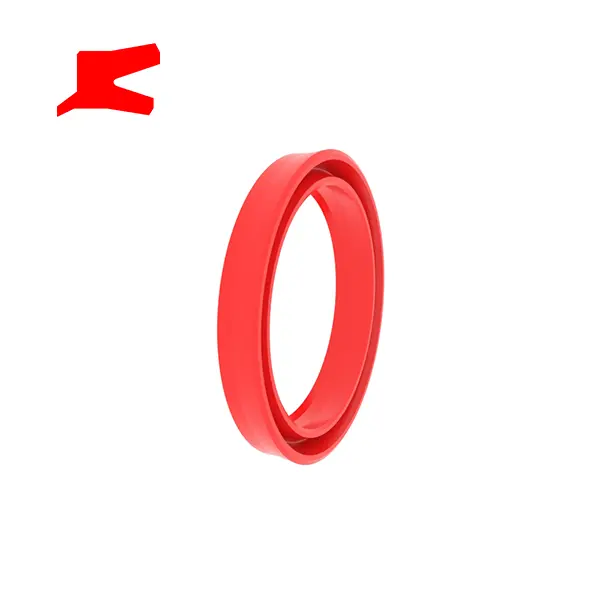

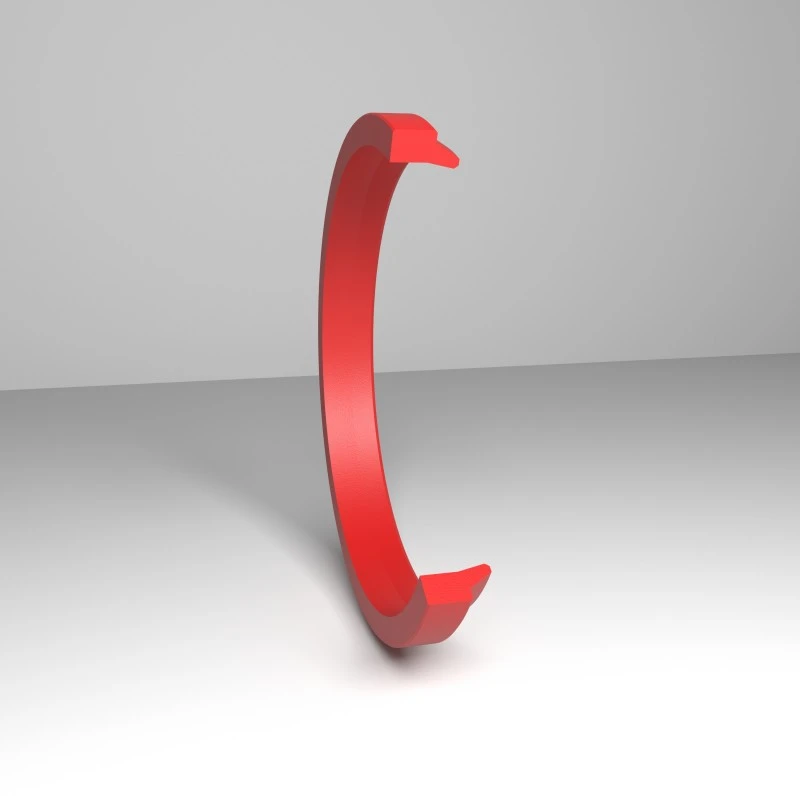

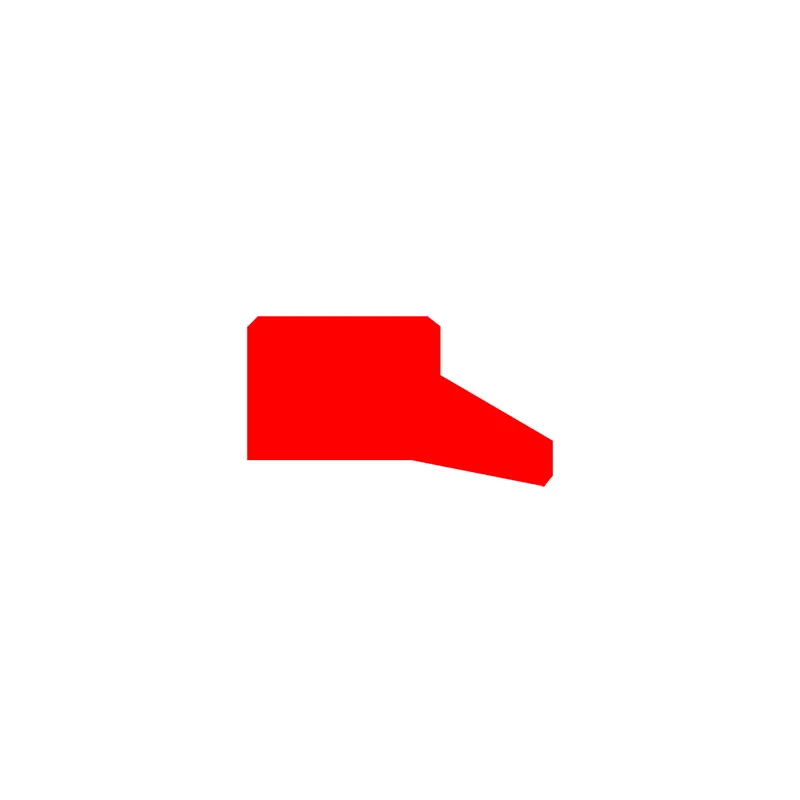

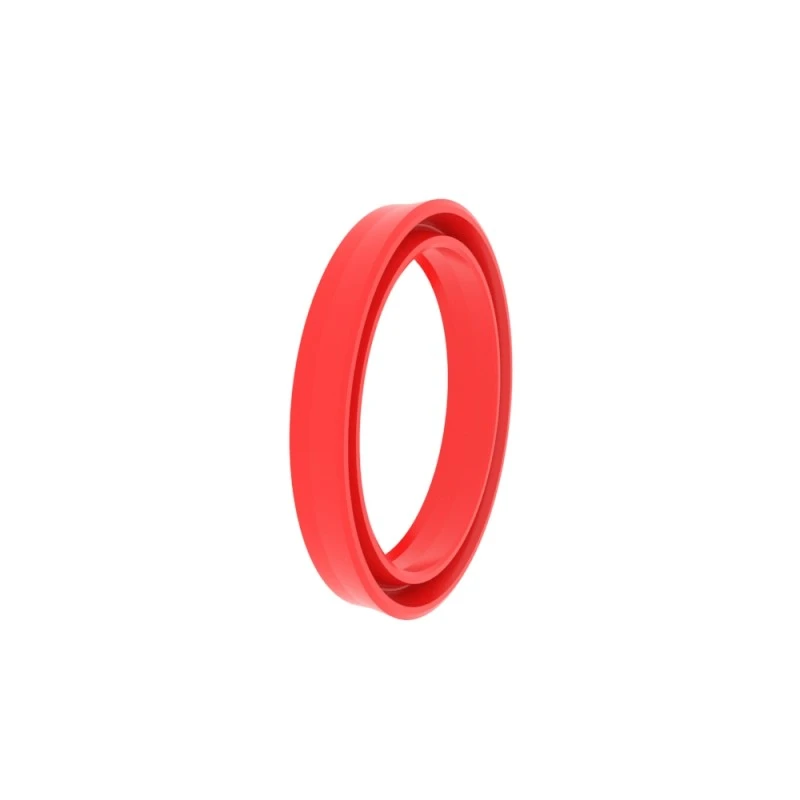

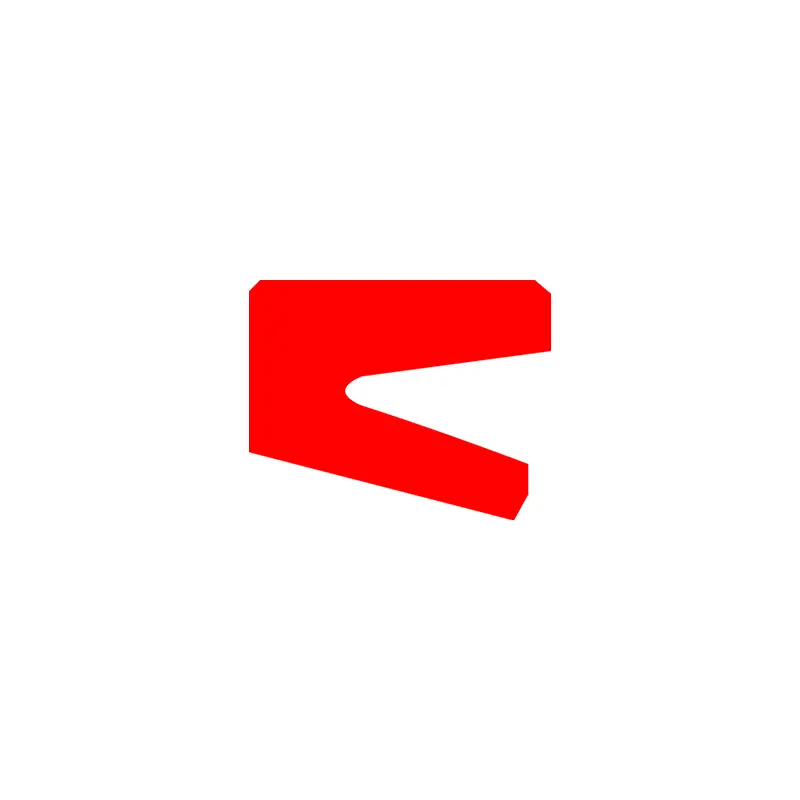

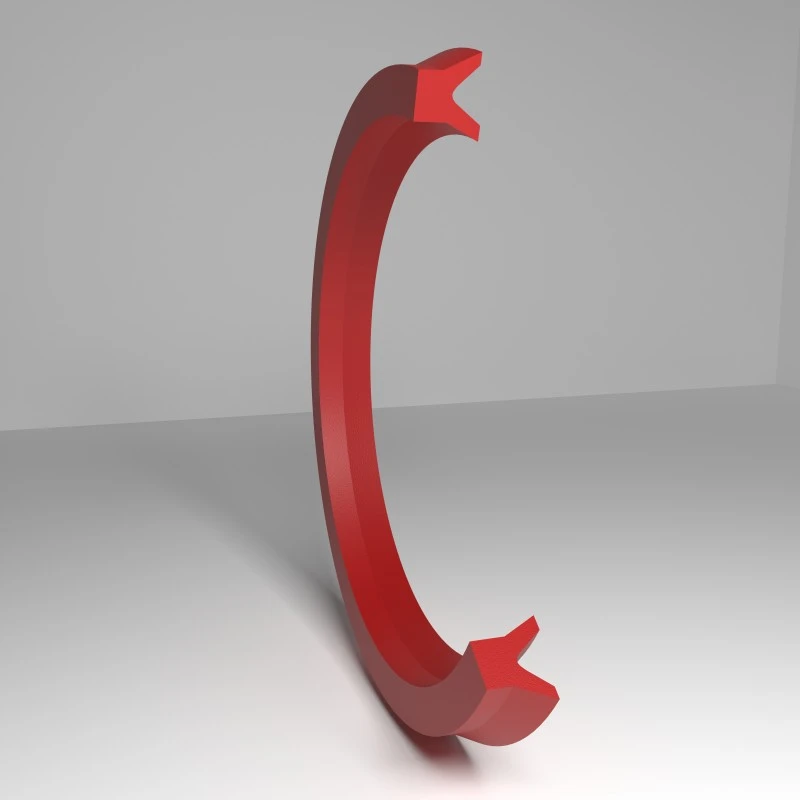

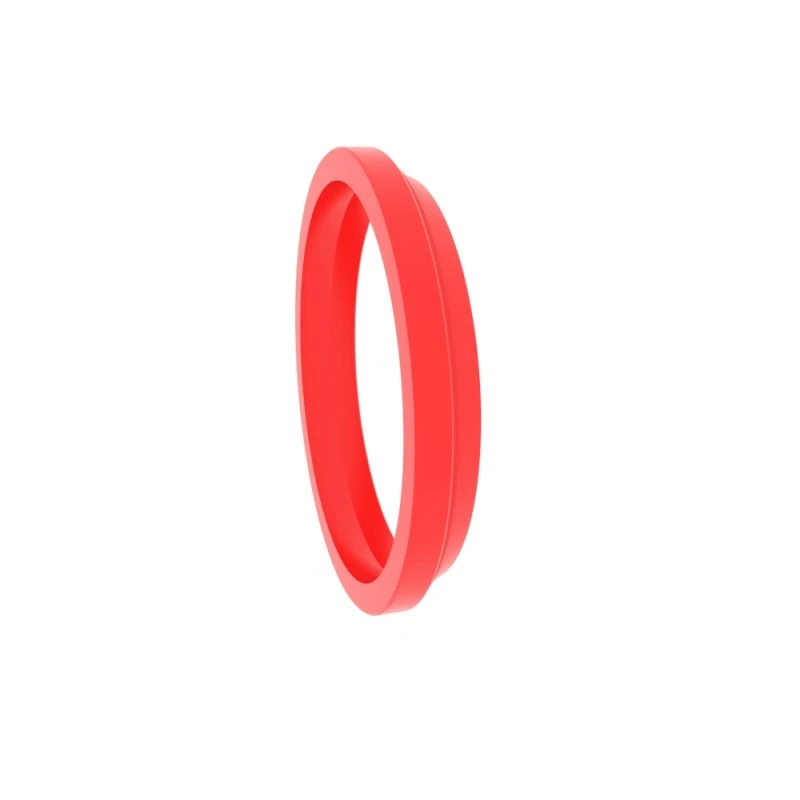

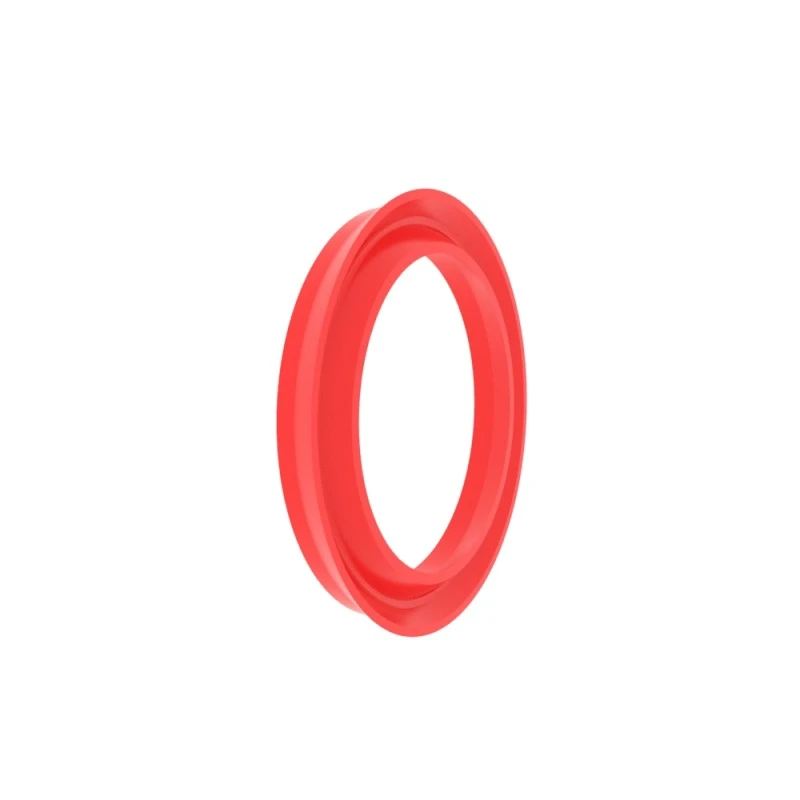

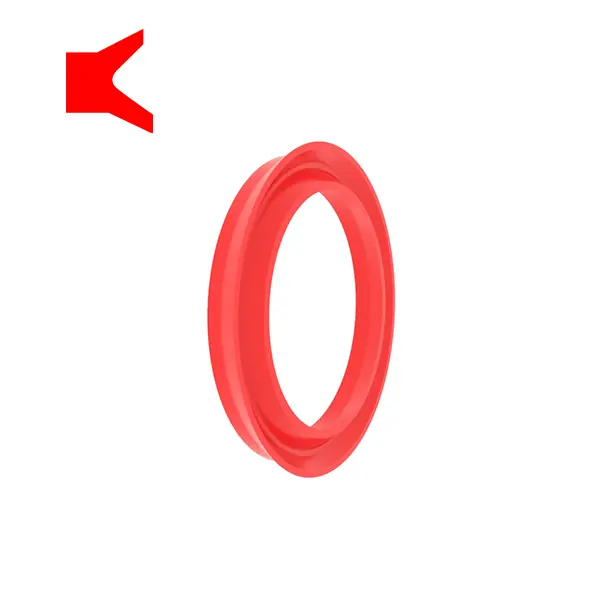

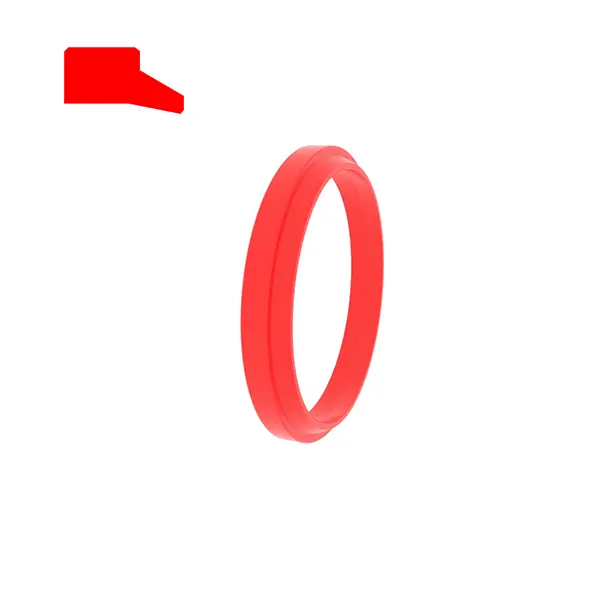

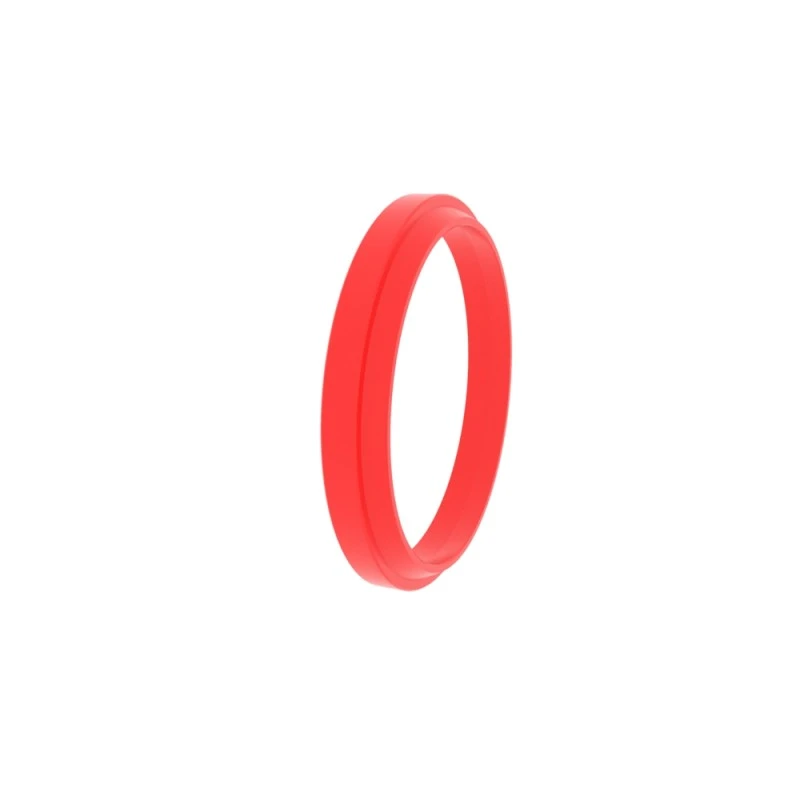

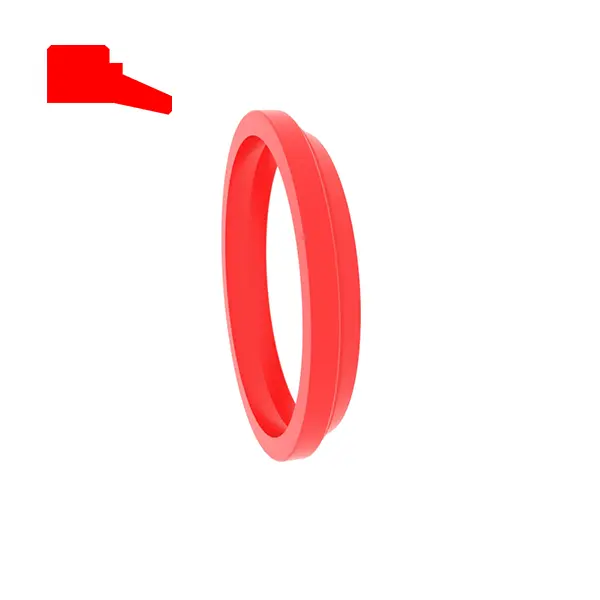

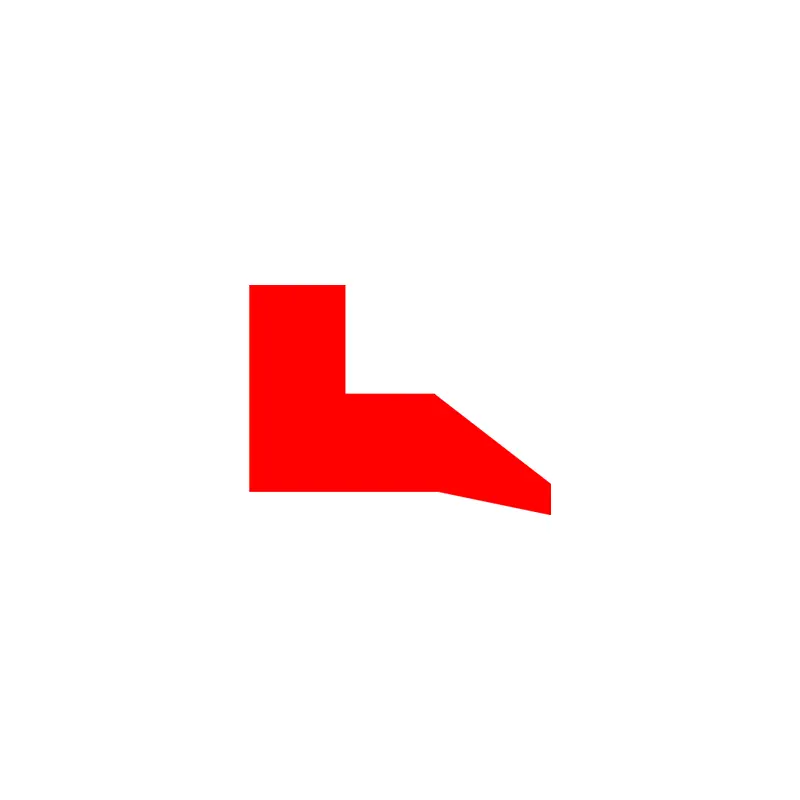

RCA101
Размер заказа
Φd ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
H ...... Общая высота пылевой уплотнения
| Поверхностная отделка | R tmax (мкм) | Ra (мкм) |
| Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE | ≤2,5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Канавка снизу Канавка сторона | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Отношение длины поддержки профиля TP | 50%-95% |
|
| Терпимость | |
| Φd1 H11 | L <10 мм +0,2 |
| Φd H11 | L ＞ 10 мм +0,3 |
Пример заказа
Модель: RCA101
Размер канавки: 100x108x4/7
Материал: RC-Pu-H

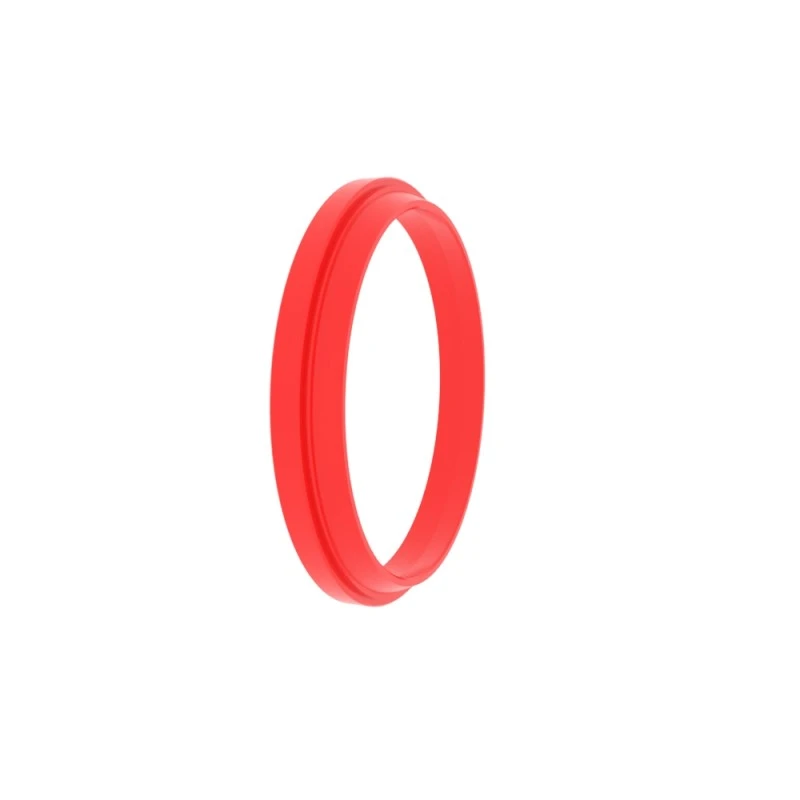

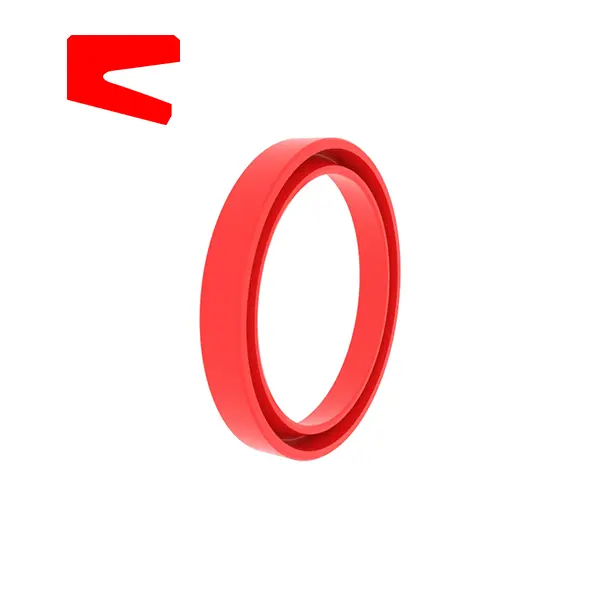

Тип печати: RCA101, RCA104
Основное применение: стандартная защита от пыли для нефтяных цилиндров
Преимущества: простая установка, превосходная антифрическая и пылепроницаемый эффект, без обратного осаждения в полости, нет открытия давления между герметичным кольцом и пылевым кольцом.
Материал: полиуретан, резина
| Примеры уплотнения канавки | Ниже приведены стандартные размеры канавки (могут быть произведены пылевые уплотнения любого размера в пределах диапазона размеров) | |||||||
 |
RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|

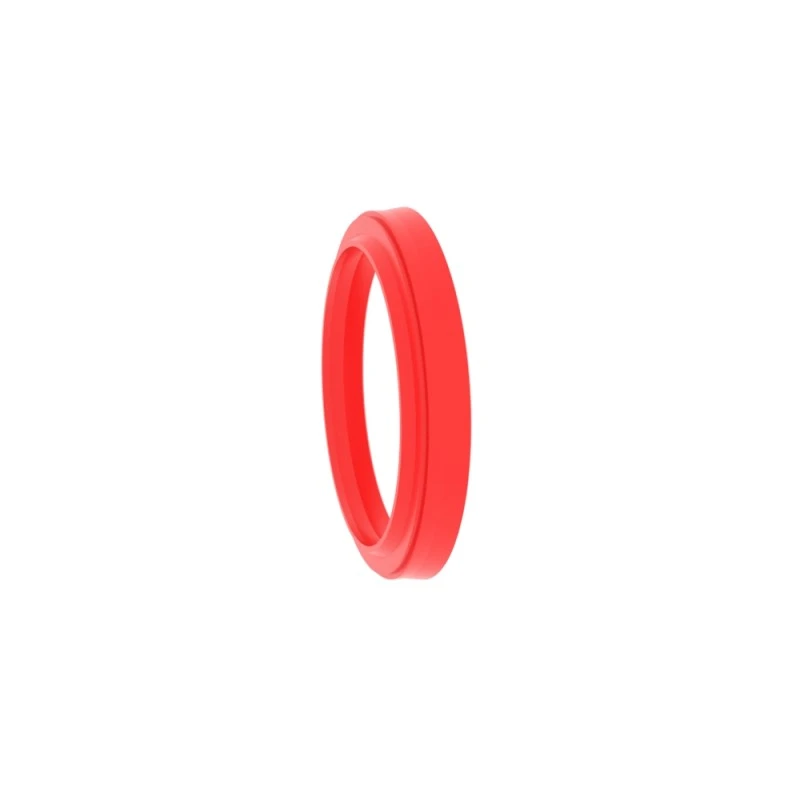

RCA104
|
100.1-149,9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

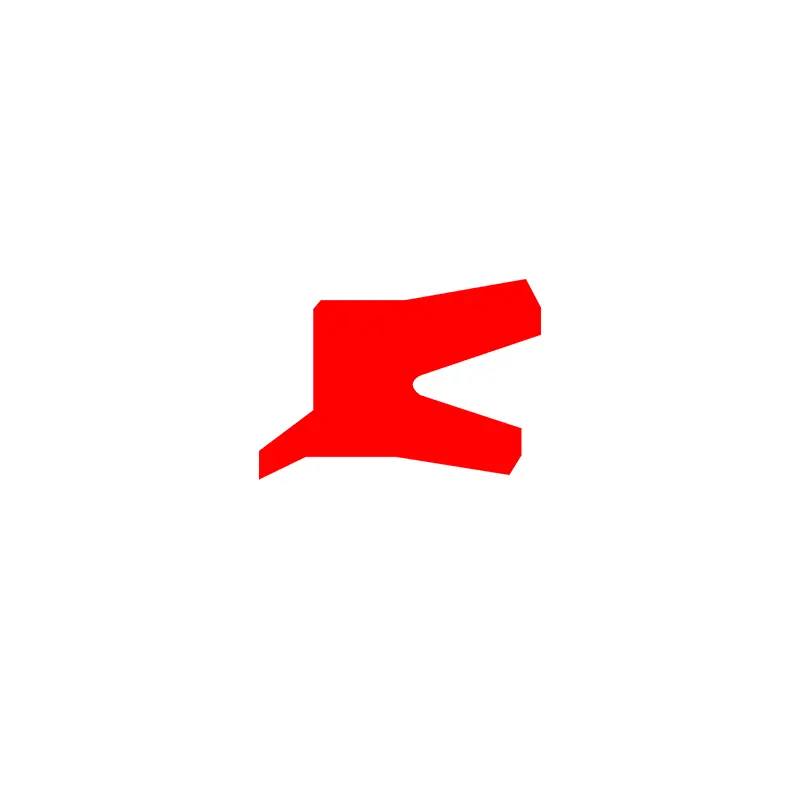

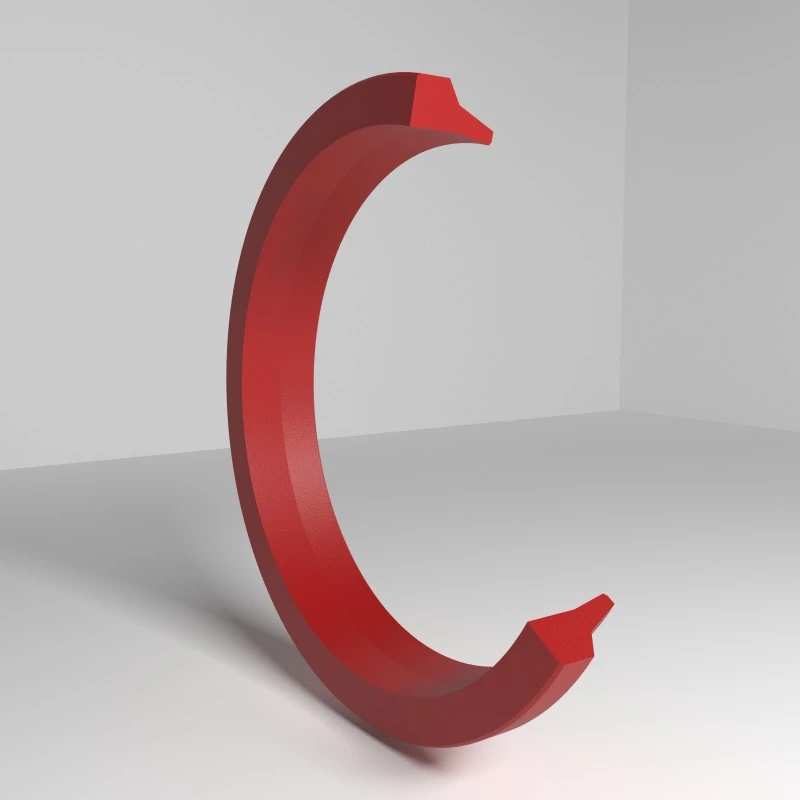

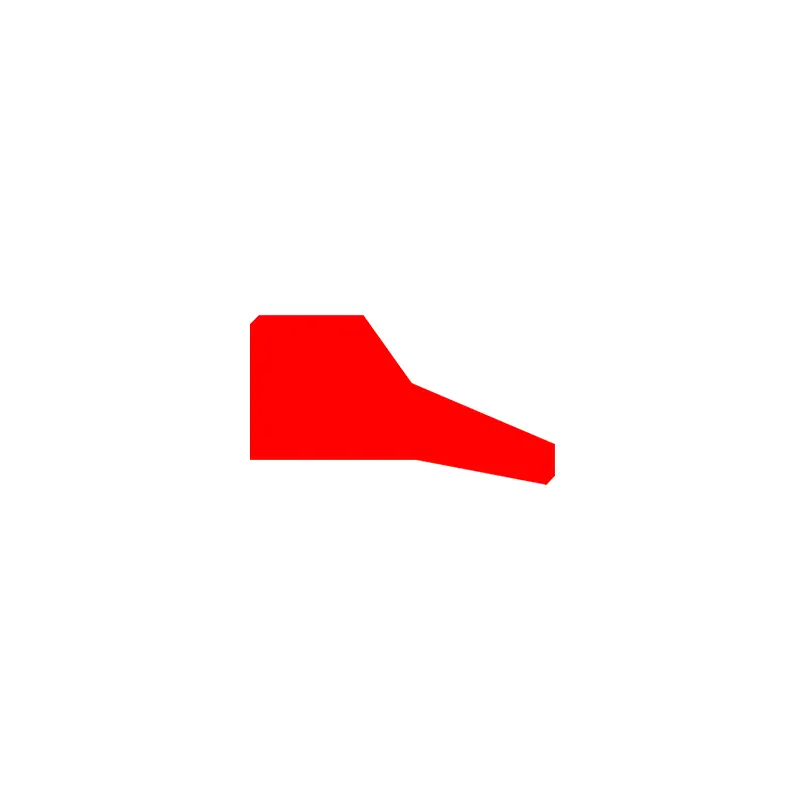

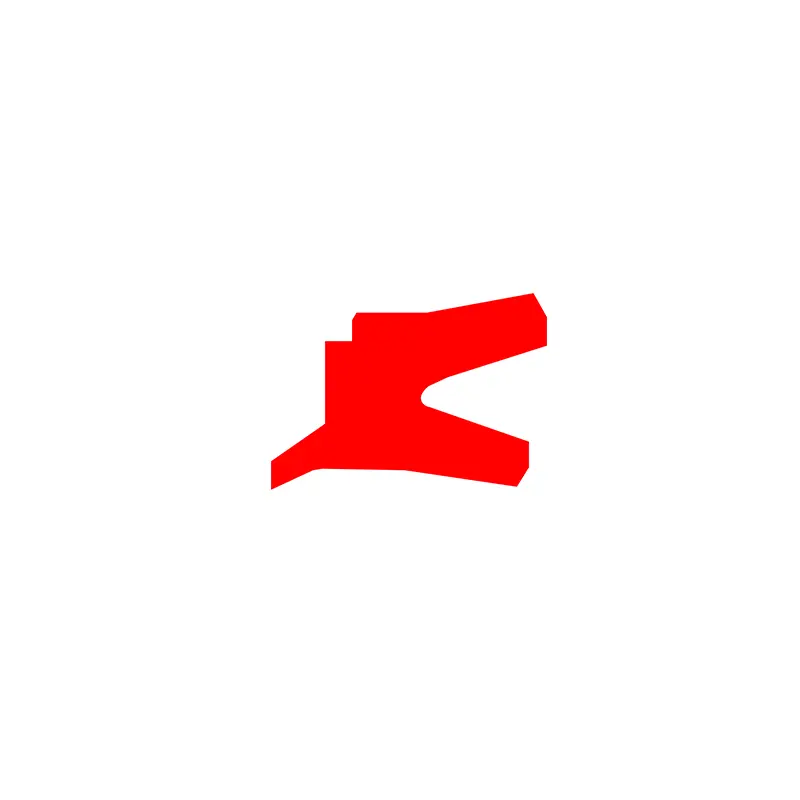

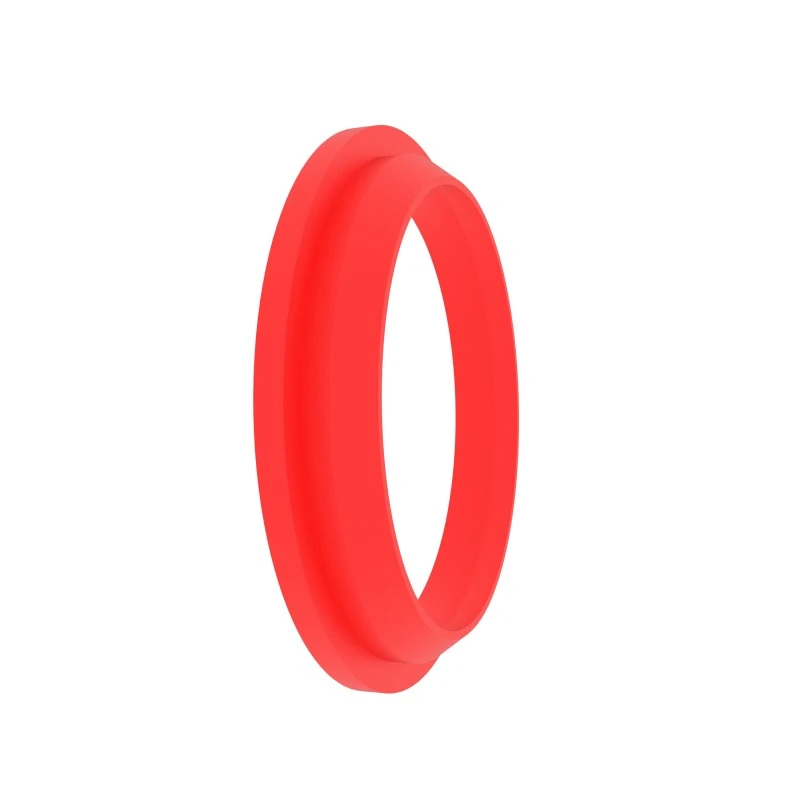

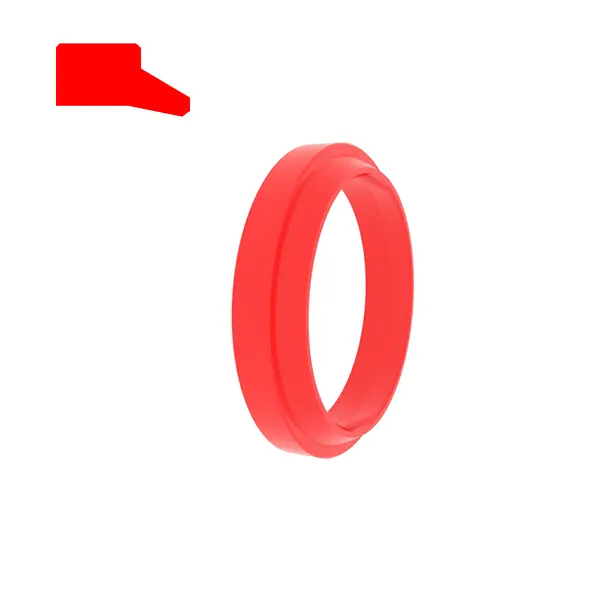

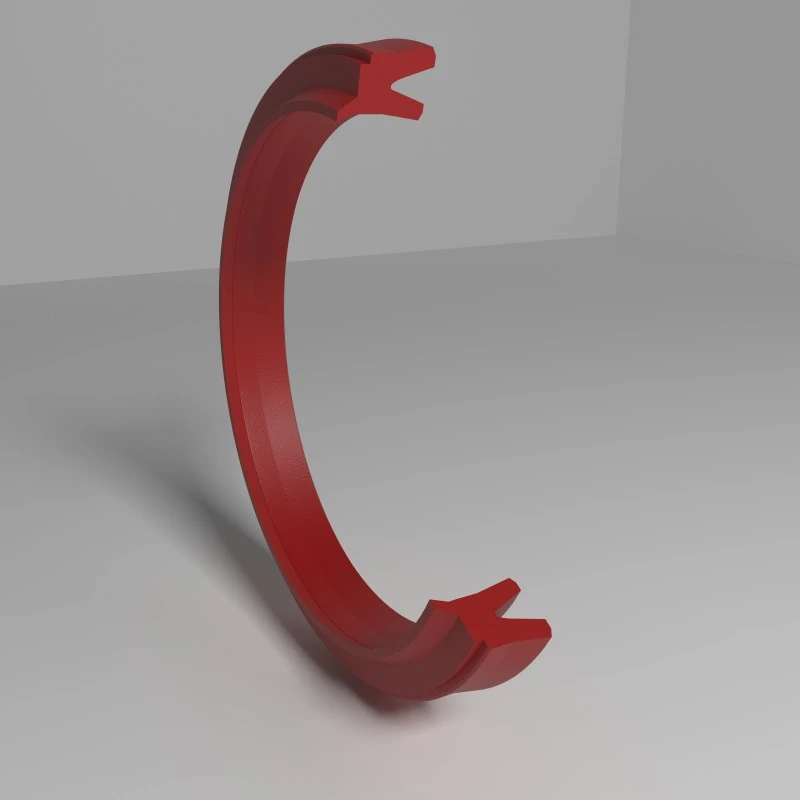

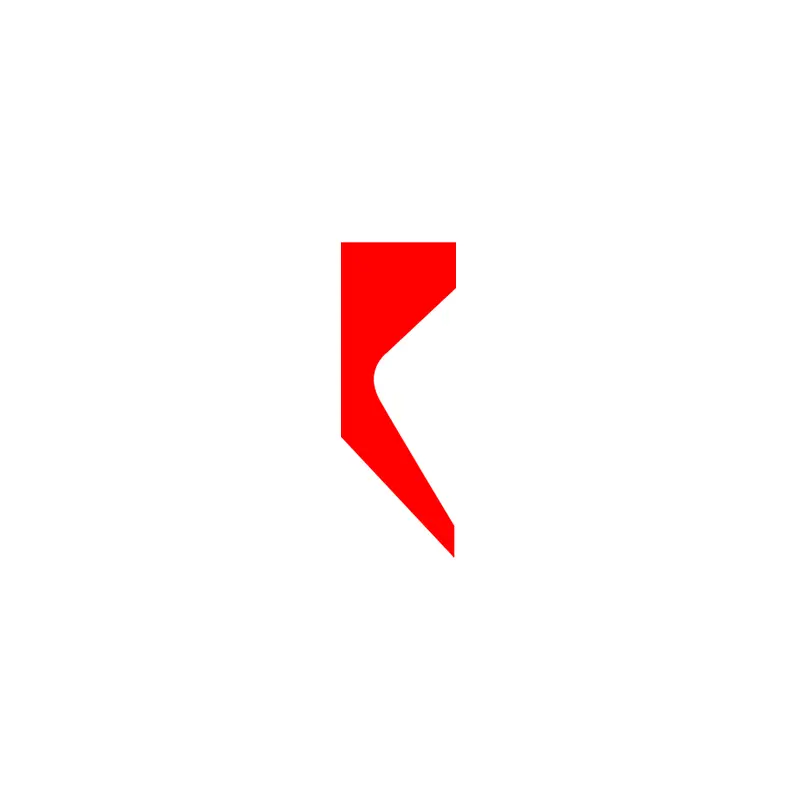

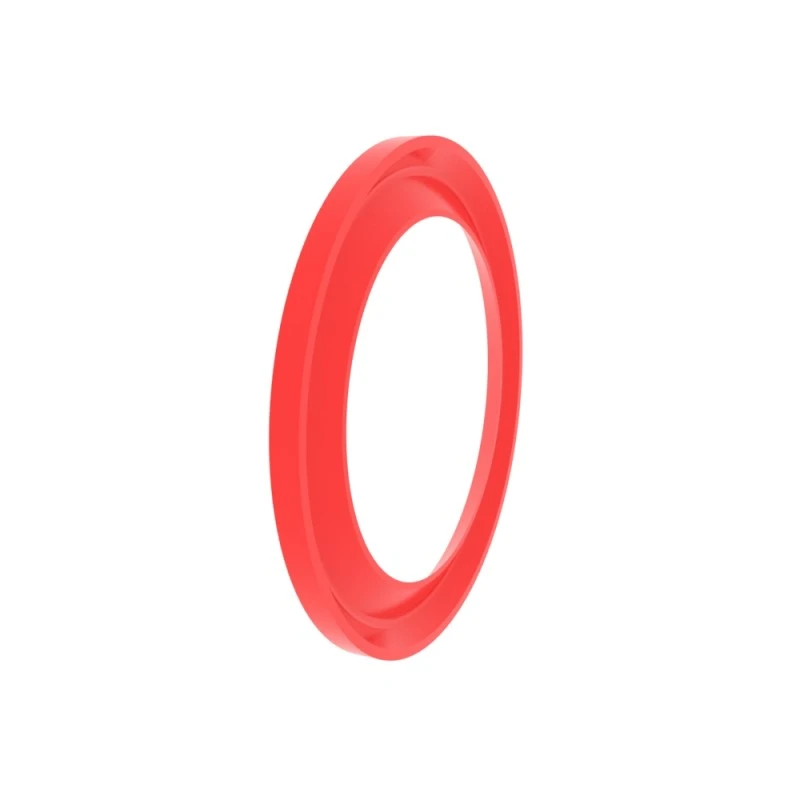

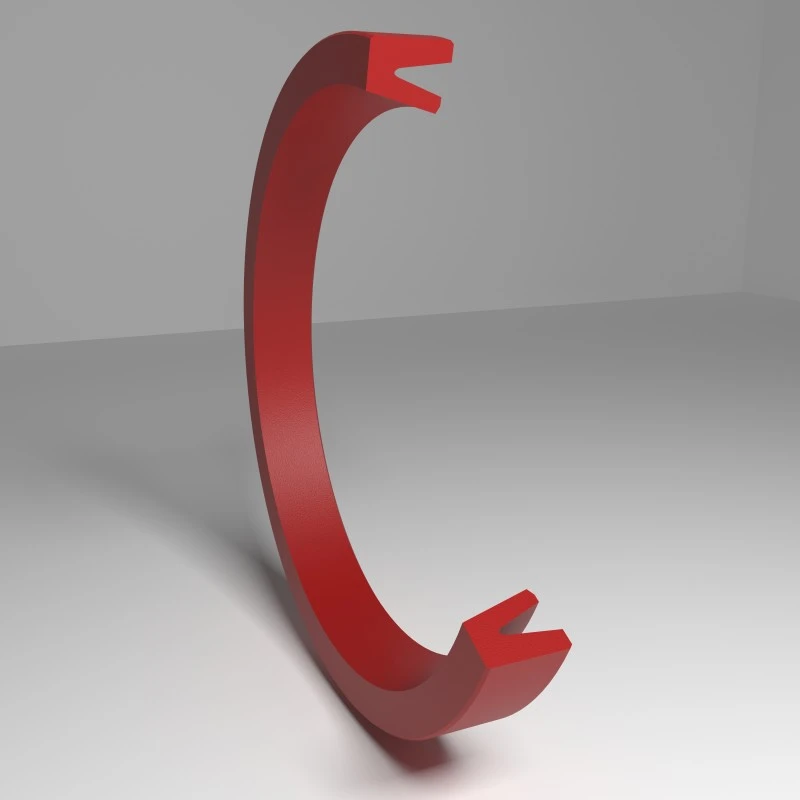

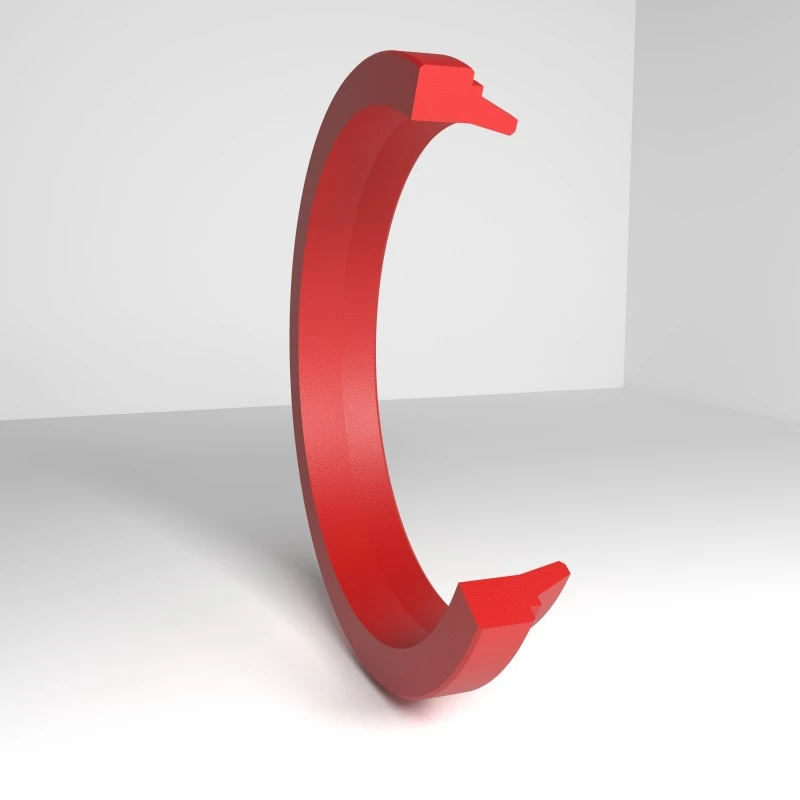

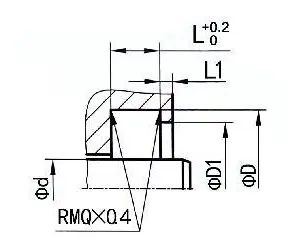

RCA102
Размер заказа
Φd ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
H ...... Общая высота пылевой уплотнения
| Поверхностная отделка | R tmax (мкм) | Ra (мкм) |
| Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE | ≤2,5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Канавка снизу Канавка сторона | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Отношение длины поддержки профиля TP | 50%-95% |
|
| Терпимость | |
| Φd1 H11 | L <10 мм +0,2 |
| Φd H11 | L ＞ 10 мм +0,3 |
Пример заказа
Модель: RCA102
Размер канавки/общая высота пылевого уплотнения: 100x115x8,5
Материал: RC-Pu-H

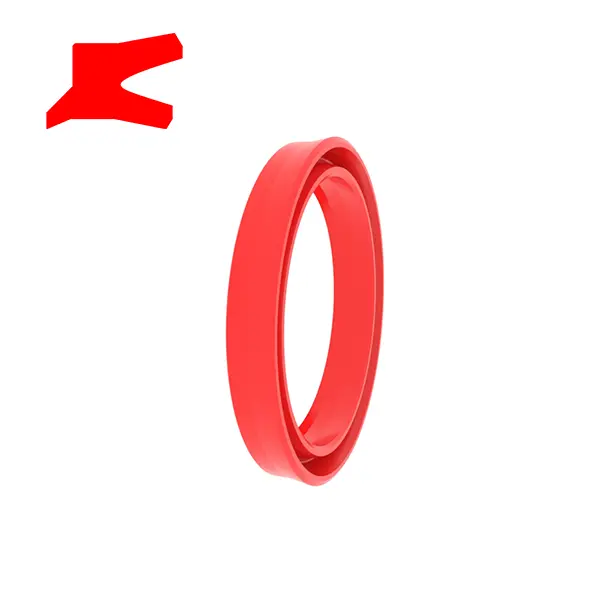

Тип печати: RCA102, RCA105, RCA211
Основное применение: в основном используется с скользящими комбинированными уплотнениями
Преимущества: хорошая производительность трения, RCA211 ДИСТОРИЯ
Материал: (сверхвысокая твердость) Полиуретан, резина
| Примеры уплотнения канавки | Ниже приведены стандартные размеры канавки (могут быть произведены пылевые уплотнения любого размера в пределах диапазона размеров) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49,9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99,9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7,5 | 8.5 | ≥2 | 11.5 | |||

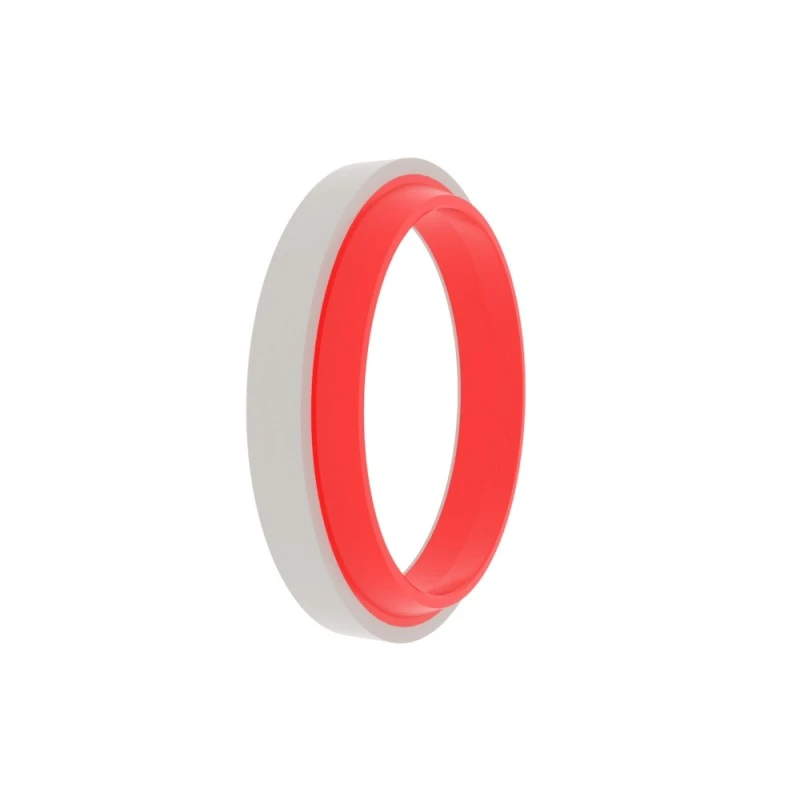

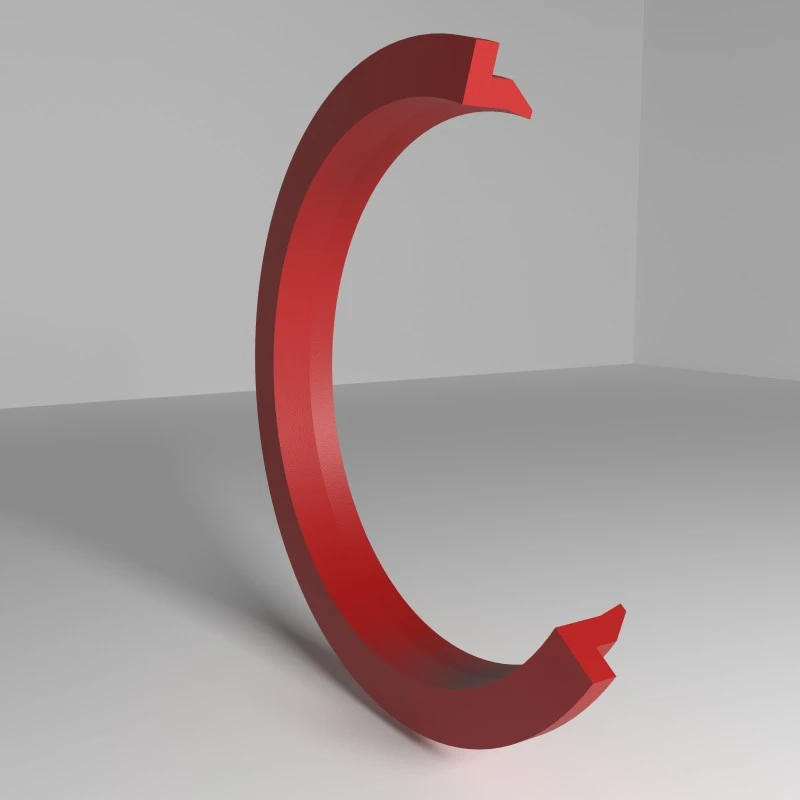

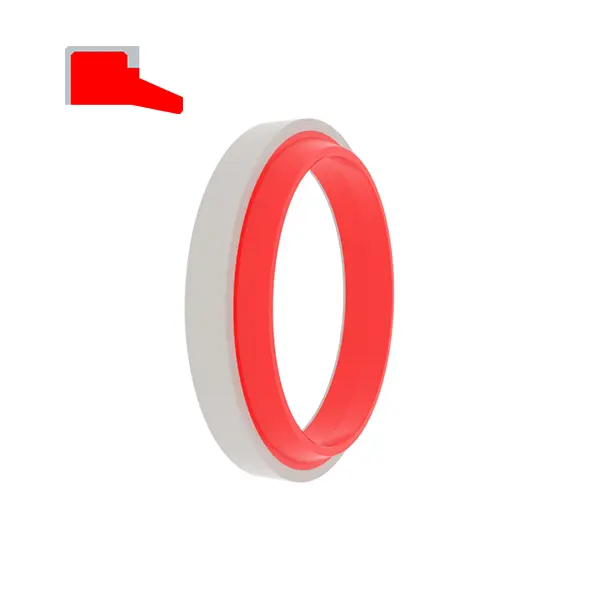

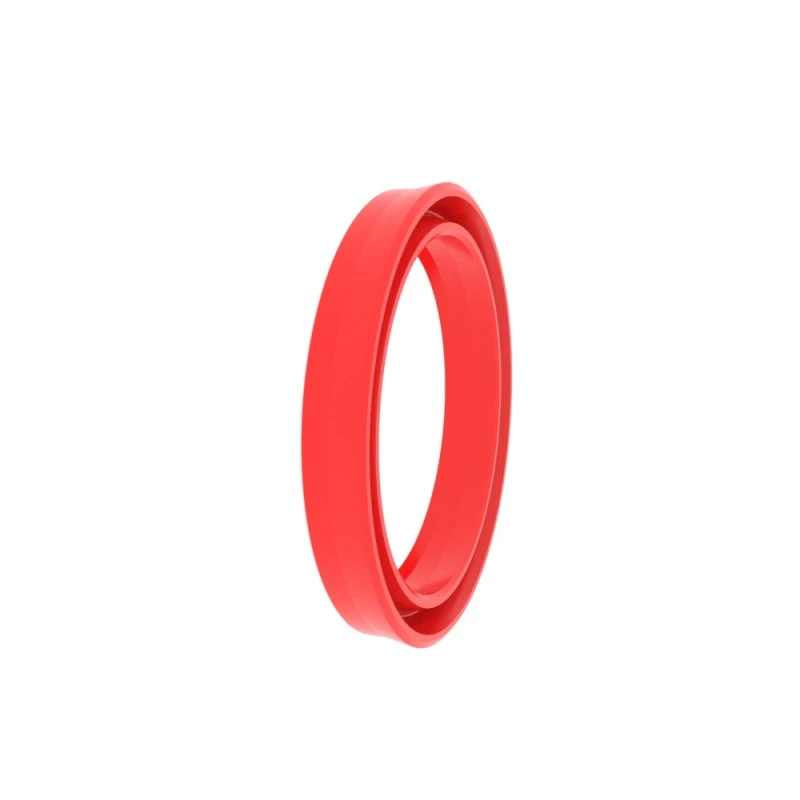

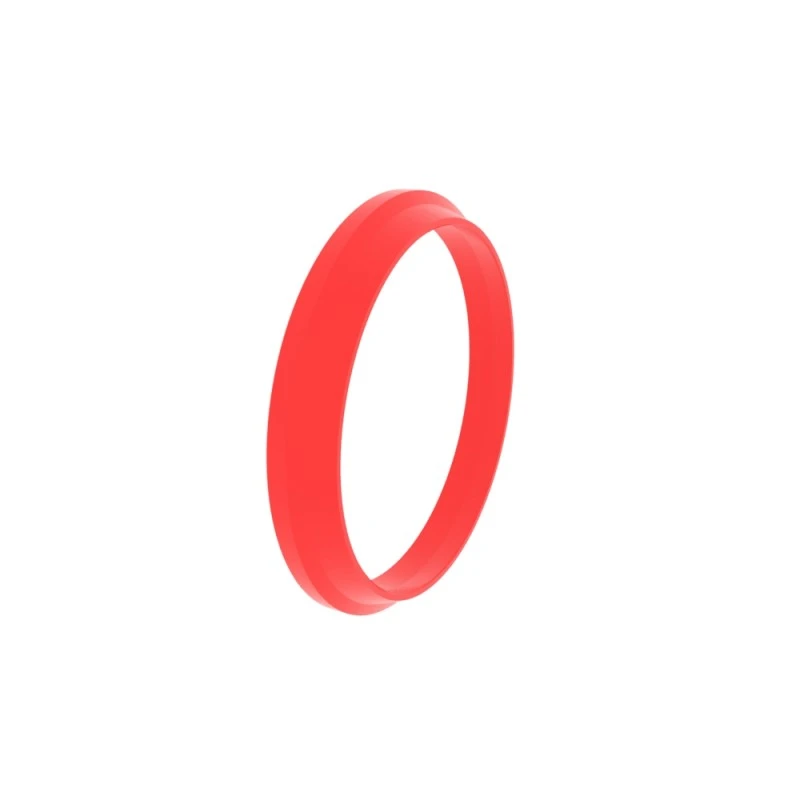

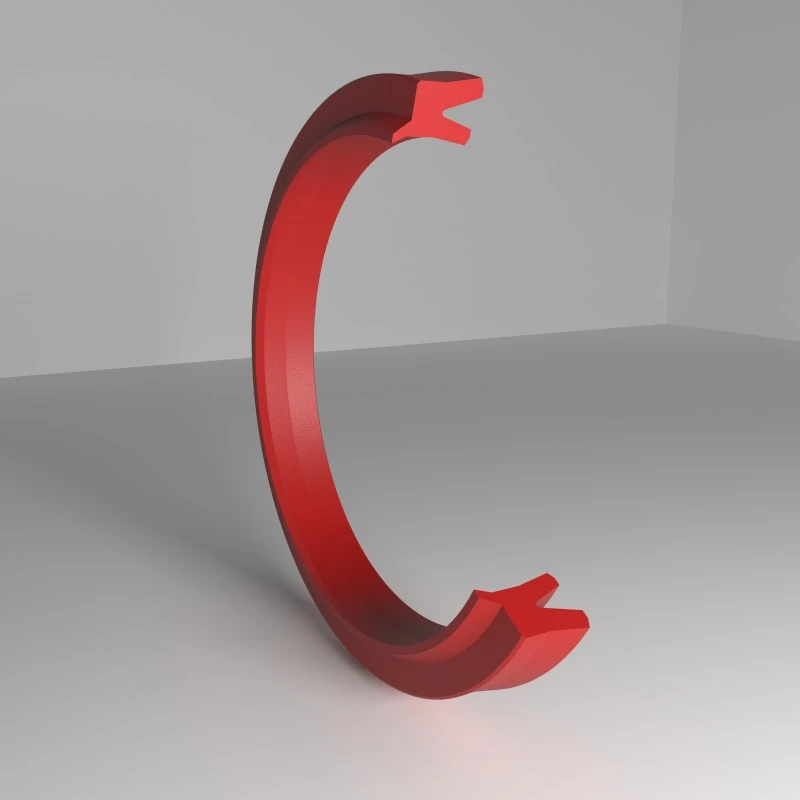

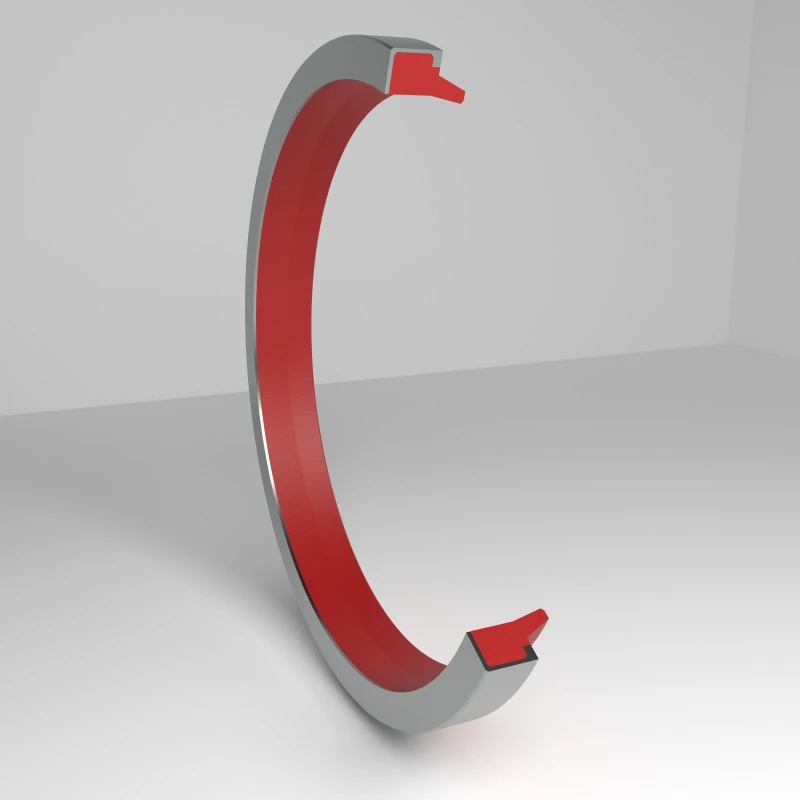

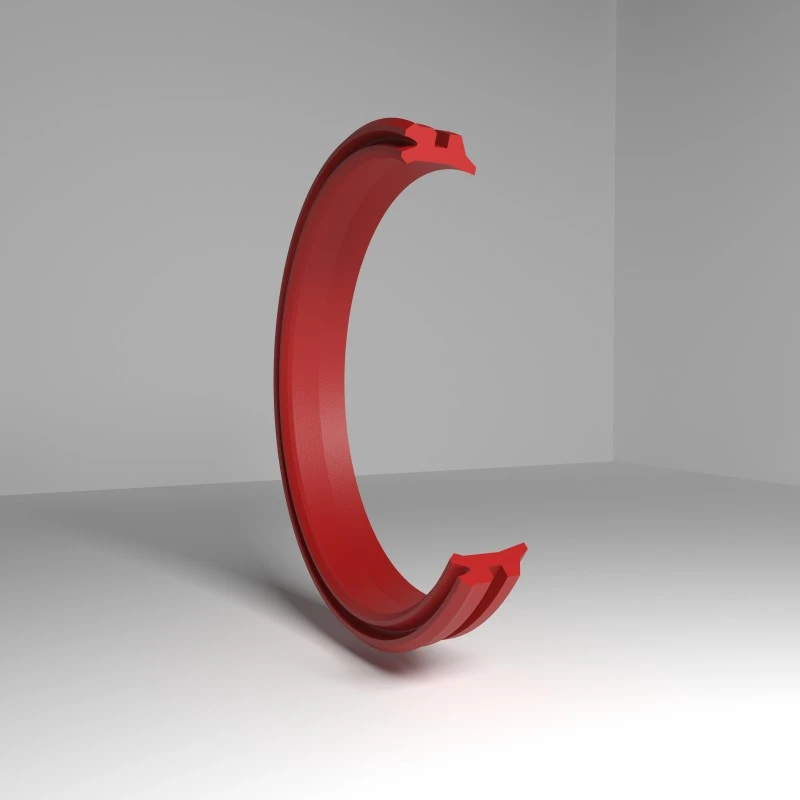

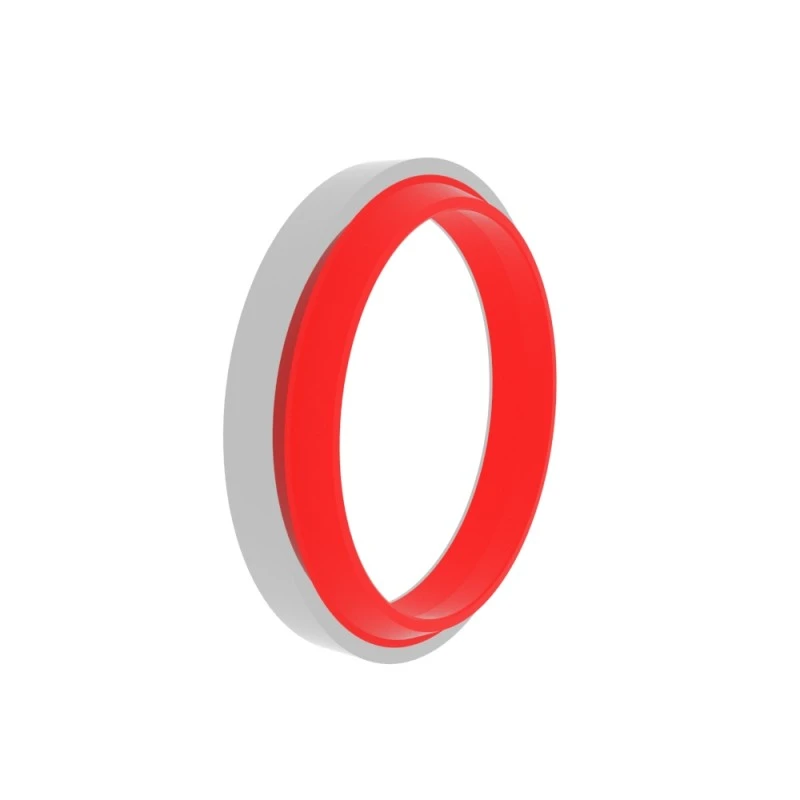

RCA103
Размер заказа
Φd ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
H ...... Общая высота пылевой уплотнения
| Поверхностная отделка | R tmax (мкм) | Ra (мкм) |
| Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE | ≤2,5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Канавка снизу Канавка сторона | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Отношение длины поддержки профиля TP | 50%-95% |
|
| Терпимость | |
| Φd1 H11 | L <10 мм +0,2 |
| Φd H11 | L ＞ 10 мм +0,3 |
Пример заказа
Модель: RCA103
Размер канавки/общая высота пылевого уплотнения: 100x115x9/12
Материал: RC-Pu-H+Pom

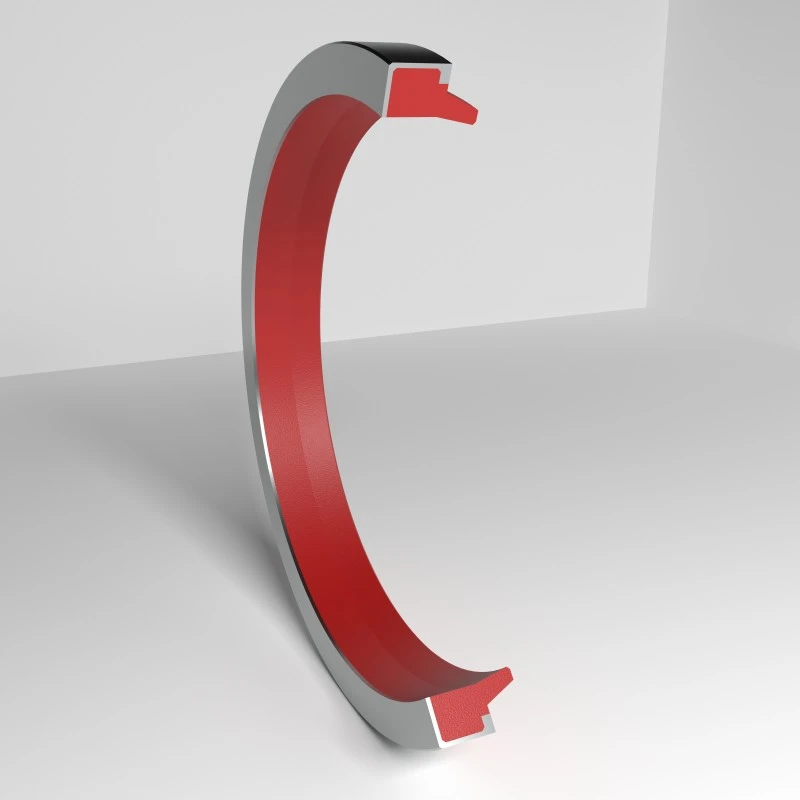

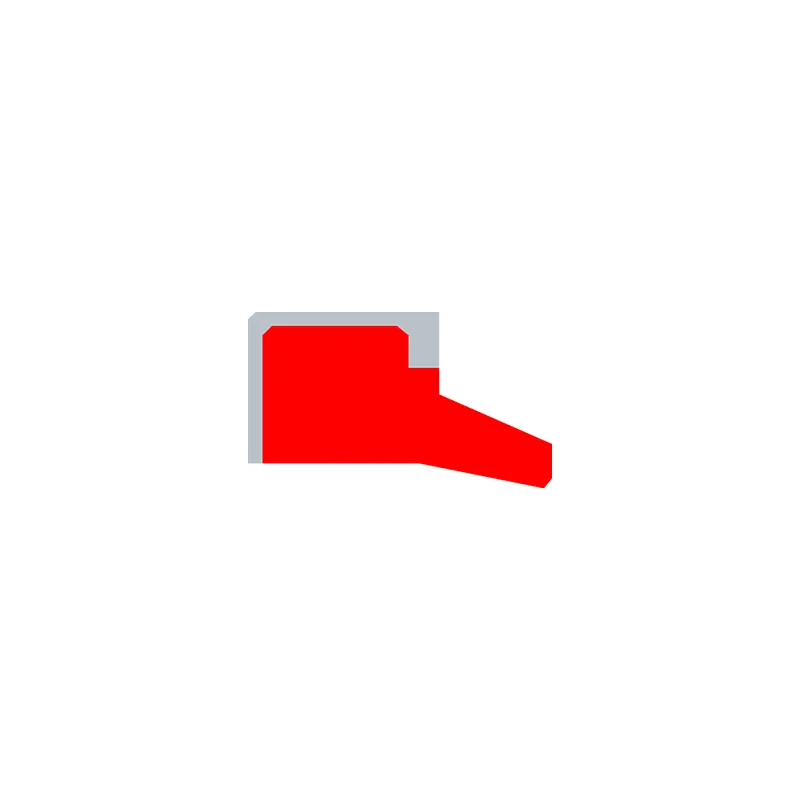

Тип печати: RCA103, RCA106
Основное применение: стандартные цилиндры и для открытых канавок
Преимущества: Производительность против фарки хороша, а опорное кольцо предотвращает окисление между канавкой и уплотнением, а позиционирование и посадка в полости являются твердыми.
Материал: (Ультра-высокая твердость) Полиуретан + полиоксиметилен, резина + полиоксиметилен
| Примеры уплотнения канавки | Ниже приведены стандартные размеры канавки (могут быть произведены пылевые уплотнения любого размера в пределах диапазона размеров) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9,9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99,9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

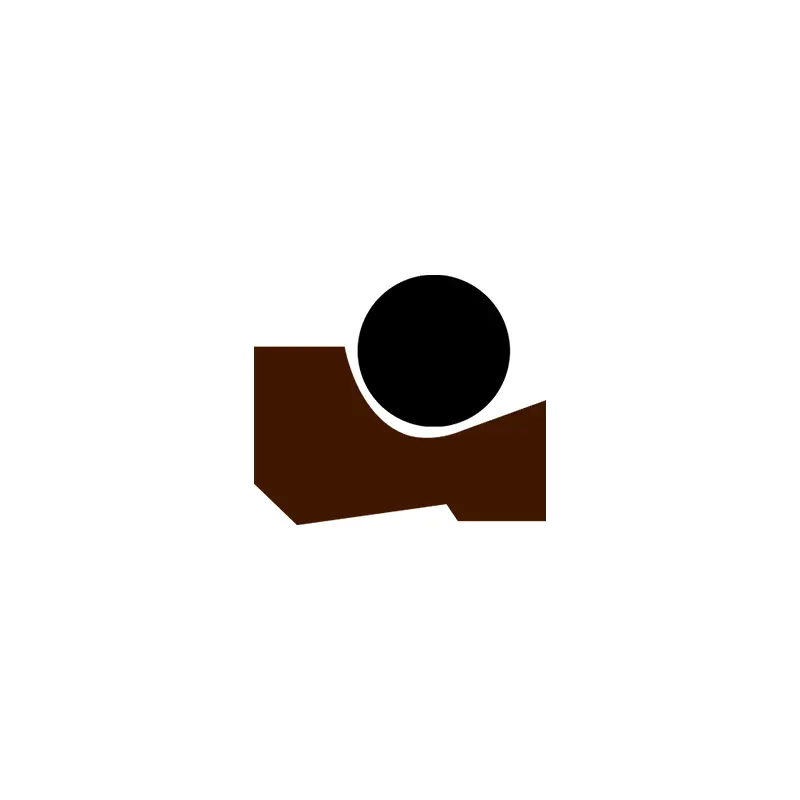

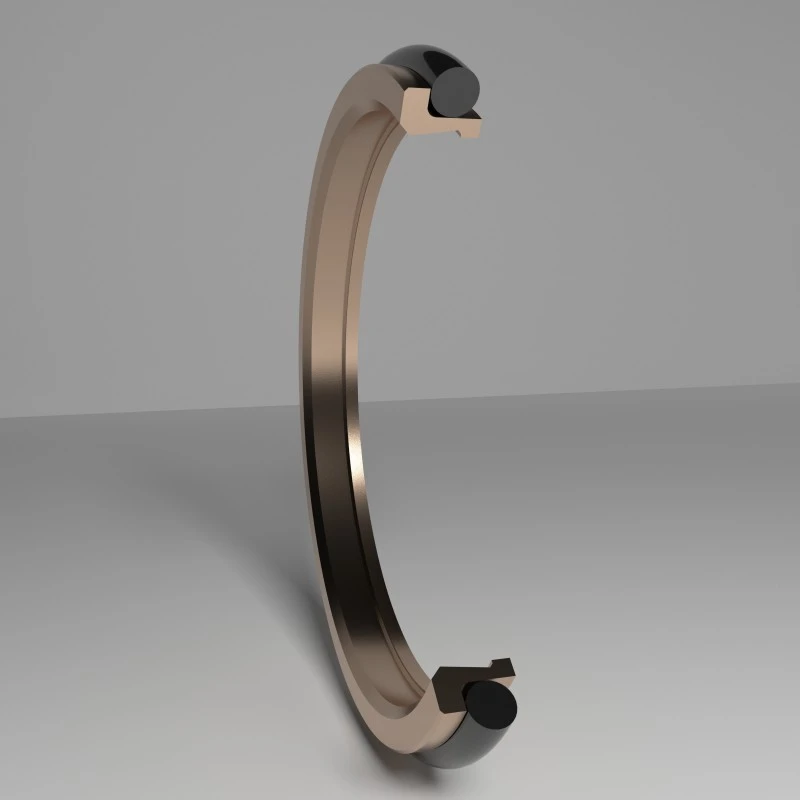

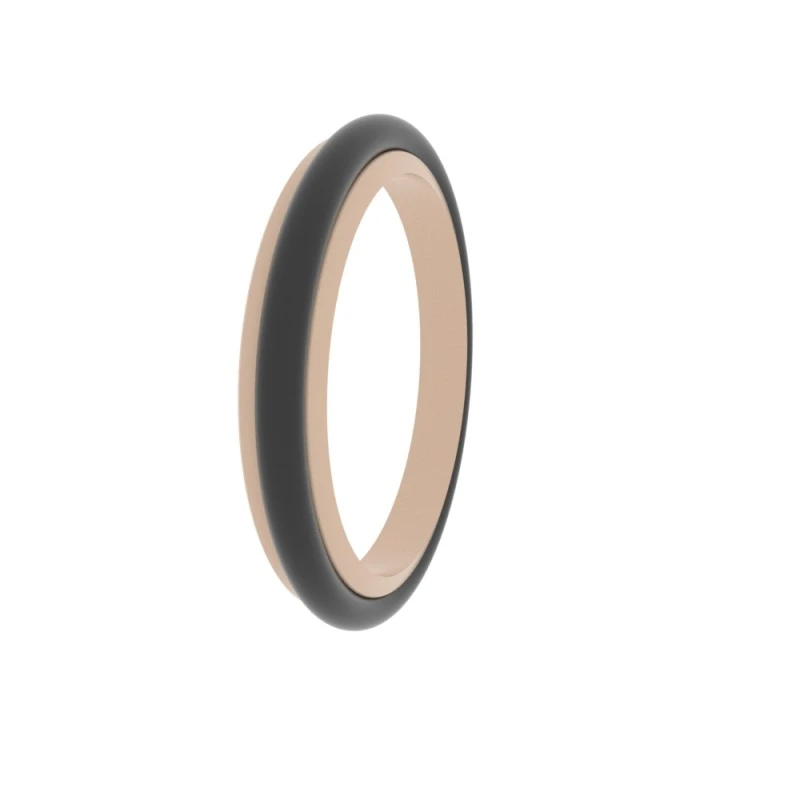

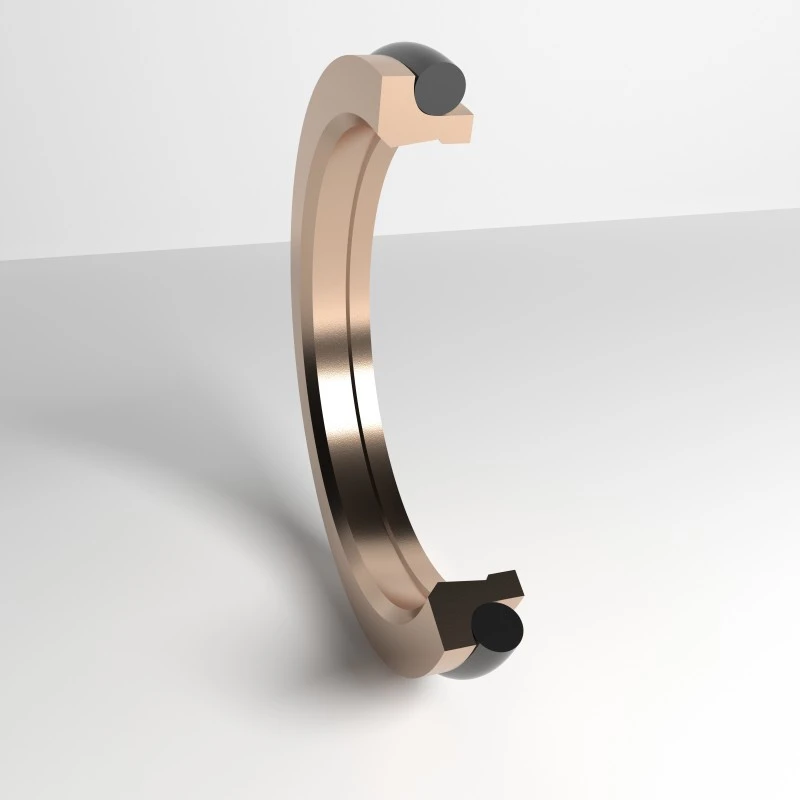

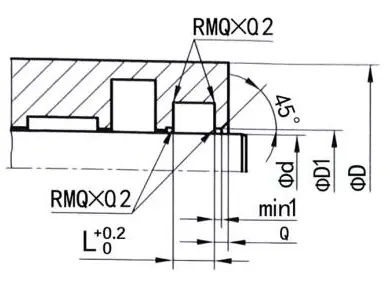

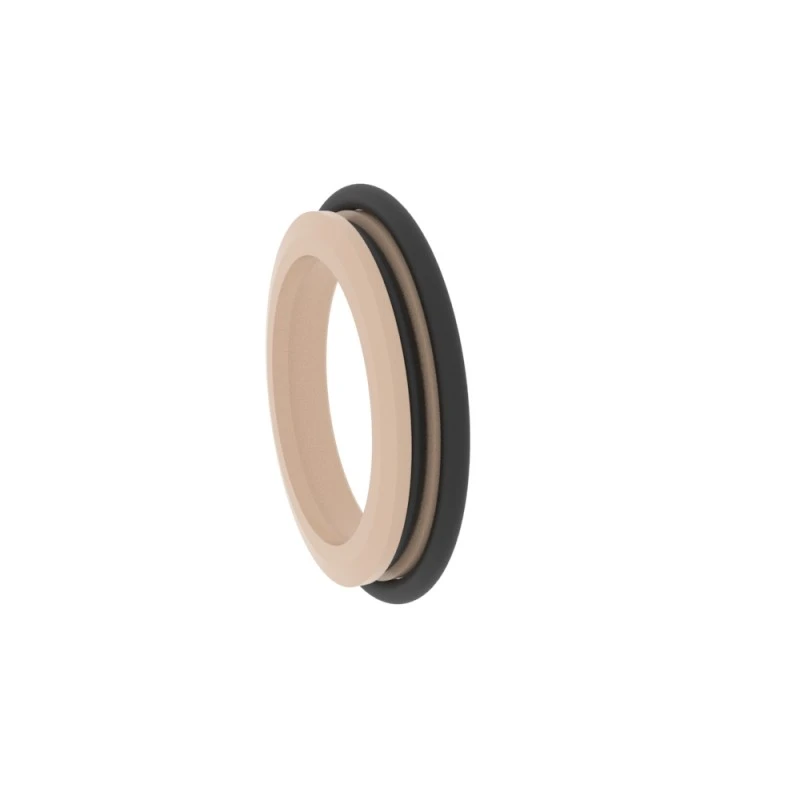

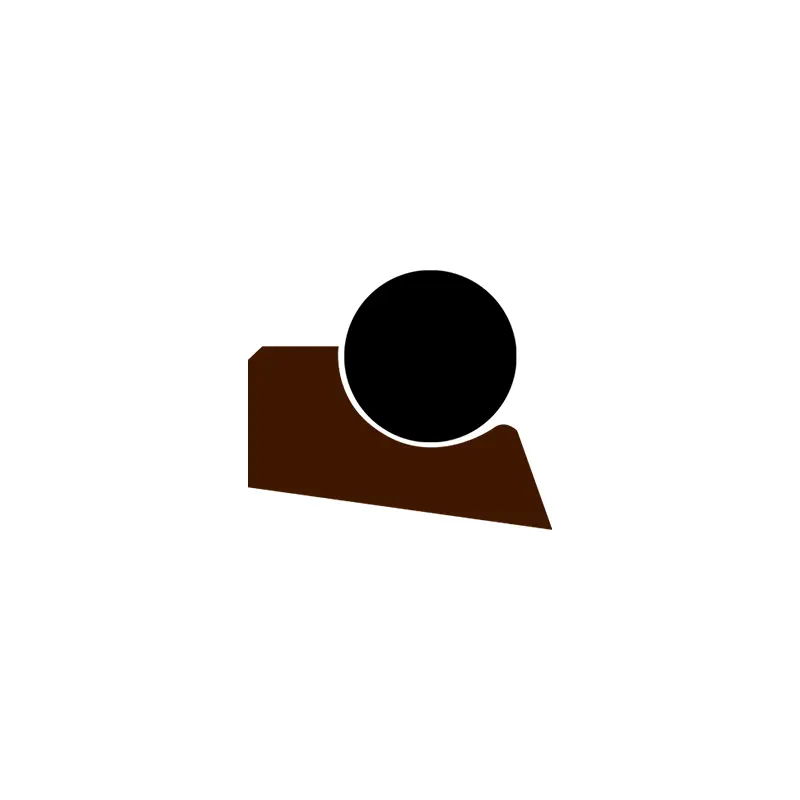

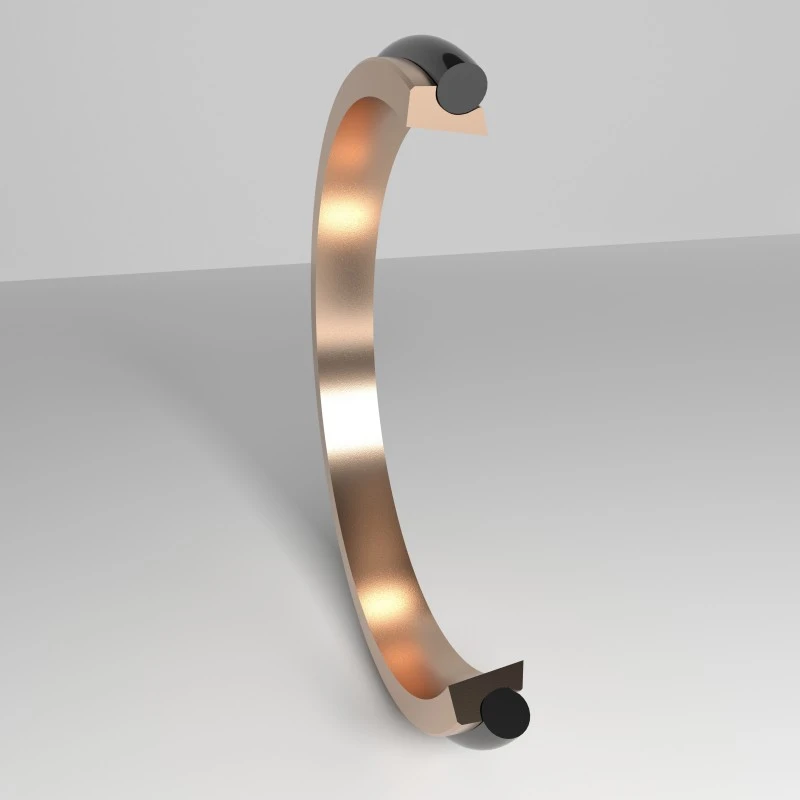

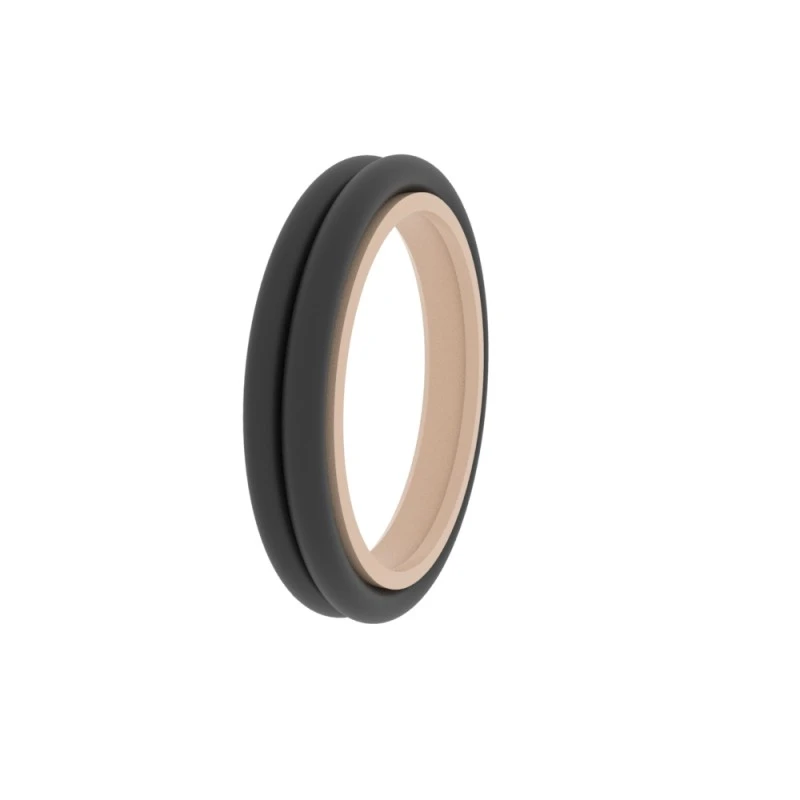

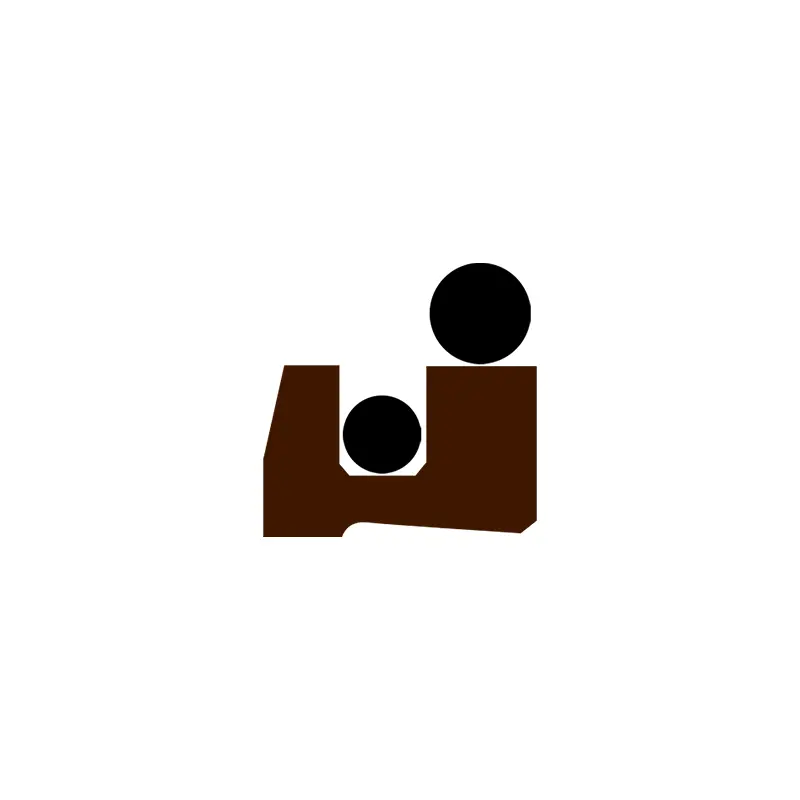

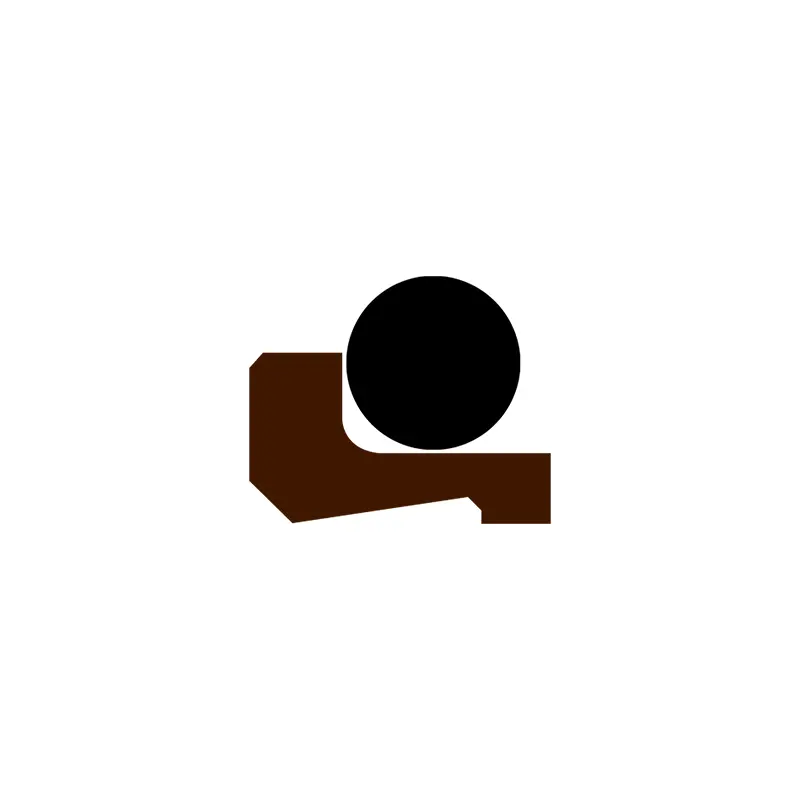

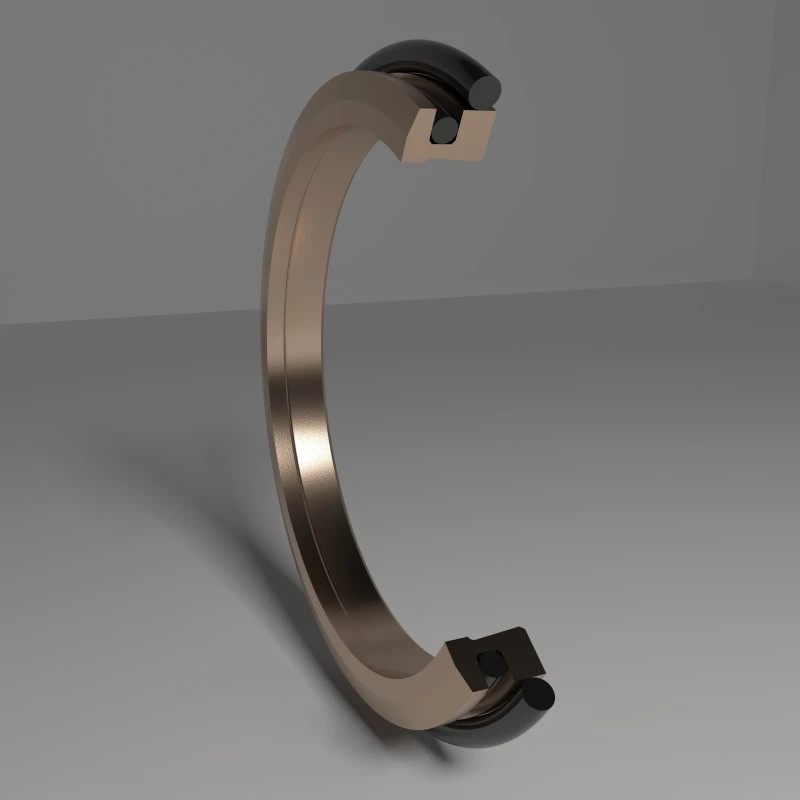

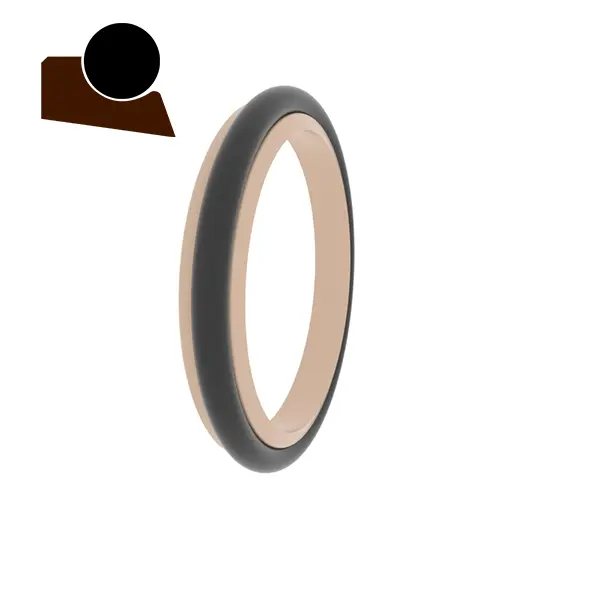

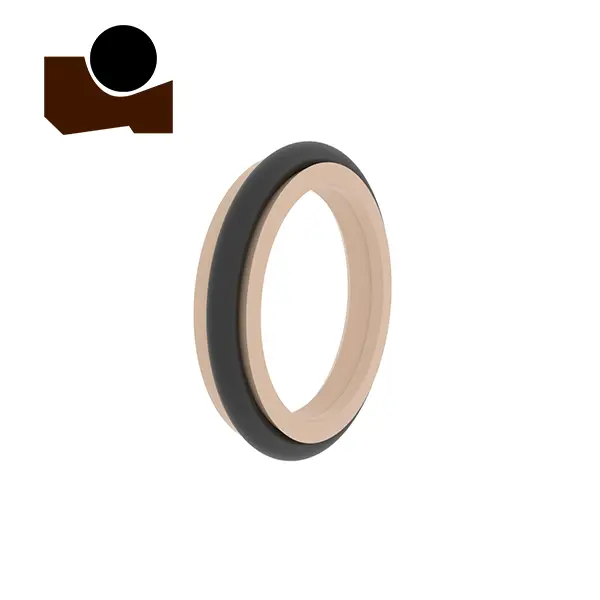

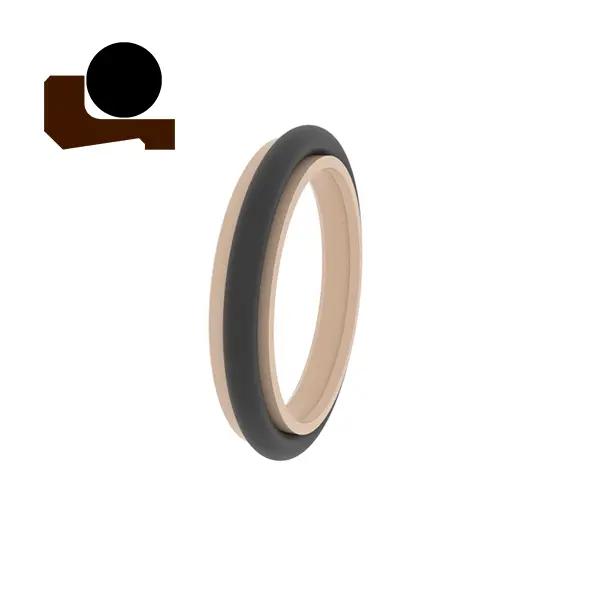

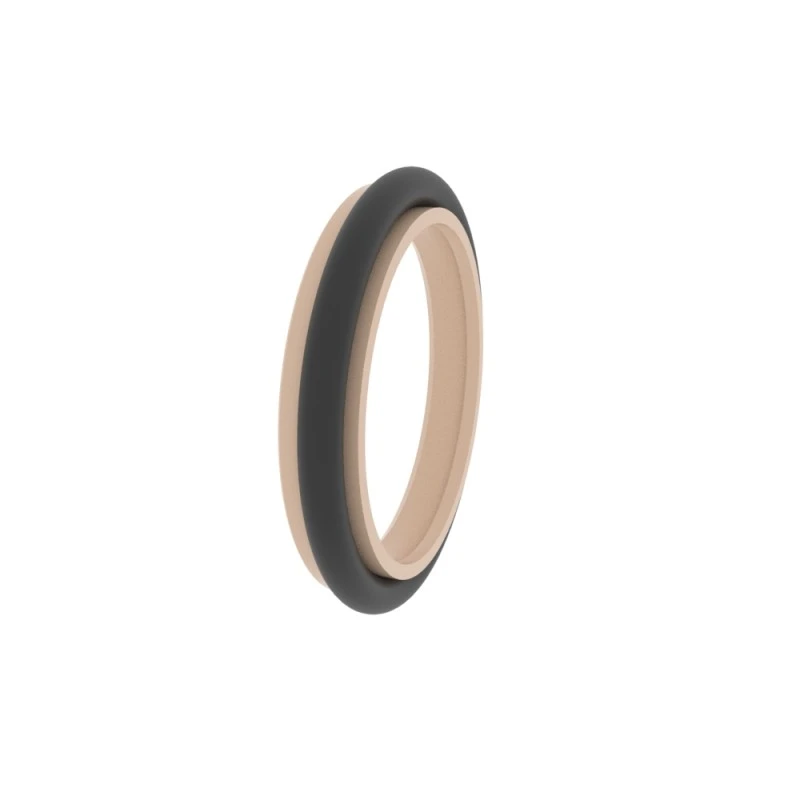

RCA115
Размер заказа
Φd ...... Внешний диаметр
Φd1 ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
| Поверхностная отделка | R tmax (мкм) | Ra (мкм) |
| Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE | ≤2,5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| Канавка снизу Канавка сторона | ≤6,3 ≤15 | ≤1,6 ≤3 |
| Отношение длины поддержки профиля TP | 50%-95% |
|
| Терпимость | |
| Φd1 H11 | L <10 мм +0,2 |
| Φd H11 | L ＞ 10 мм +0,3 |
Пример заказа
Модель: RCA115
Размер канавки/общая высота пылевого уплотнения: 100x108,8x6
Материал: PTFE3+NBR

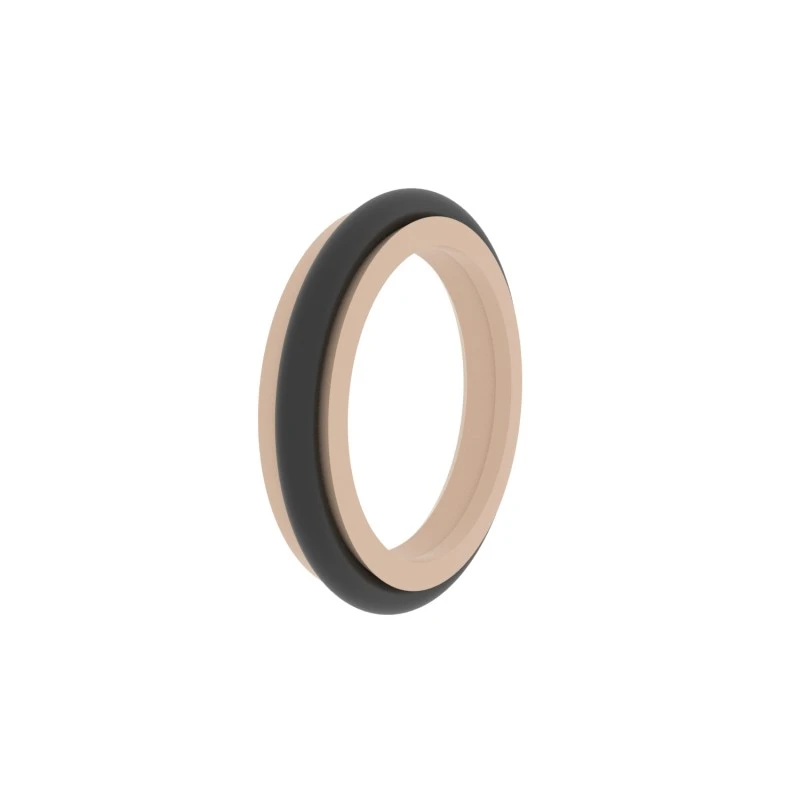

Тип печати: RCA115, RCA118
Основное применение: химическая промышленность, пищевая промышленность и сервоприводы
Преимущества: низкий коэффициент трения, без ползущего, небольшого пространства для установки, срок службы с длинной износостойкой жизнью, а также превосходные способности к регулировке и позиционированию во время работы.
Материал: тетрафторээтилен, нитриловая резина или фториновая резина
| Примеры уплотнения канавки | Ниже приведены стандартные размеры канавки (могут быть произведены пылевые уплотнения любого размера в пределах диапазона размеров) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | Упплужденное кольцо | |
| 6-11.9 |
Φd+4.8 | 3.7 | D+1,5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6.8 | 5.0 | D+1,5 | 2 | 2.62 | |||
|
RCA116
|
65-250,9 | Φd+8.8 | 6.0 | D+1,5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | Φd+20.0 | 12.0 | D+2,5 | 5 | 8.40 | |||
