Мы сосредоточены на диверсифицированных потребностях в области поршневых печатей и предоставляем высокоэффективные решения, охватывающие все сценарии гидравлики и пневматики. Наша линейка продуктов разделена на одноактивное и двойное действие в качестве ядра, сочетая материальные инновации и структурную оптимизацию для решения проблем запечатывания от обычной отрасли до крайних условий труда:
1. Основные моменты серии переворачивающих тюленей поршня:
Высокое давление и антиэкструзия: серии RCK102/102R/104 предназначены для высокого давления, а опорная структура укрепляется, чтобы адаптироваться к большим промежутке и узким канавкам. RCK109H/120/122 и другие комбинированные уплотнения интегрируют направляющие кольца и эластомеры для прорыва через предел высокого давления 35 МПа+, особенно подходящие для добычи и тяжелой техники.
Динамическая адаптивность: RCK108/125/138 использует тетрафлюороэтиленовый материал для достижения стабильного герметизации от чрезвычайно низкой скорости до высокой скорости (0,01 ~ 5 м/с), а характеристики низкого трения подходят для гидравлики ходьбы и оборудования для формования.
Устойчивость к экстремальной среде: RCK119/139 оснащен материалом Mander Spring и PTFE, который является устойчивым к коррозии и устойчива к сухой исчезновению. Широкий диапазон температуры -40 ℃ ~ 200 ℃ охватывает химические, фармацевтические высокотемпературные реакторы и пищевые асептические производственные линии.
2. Промышленная индивидуальная дизайн:
Техническое обслуживание и модификация: RCK116/216 упрощает процесс установки и адаптируется к потребностям старого ремонта цилиндров и быстрой замены оборудования для заполнения пищевых продуктов.
Двойная среда выделения: RCK144/145 имеет оригинальную двойную структуру губ, которая может одновременно герметизировать нефть/воду или жидкость/жидкую смешанную среду, подходящую для сложных условий труда.
Оптимизация короткого хода: RCK103/143 повышает устойчивость встраивания через предварительную загрузку уплотнительного кольца, чтобы избежать риска утечки в гидравлических цилиндрах с коротким ударом.
3. Основные технологические преимущества:
Материальная наука: Полиуретановая губа (RCK205). Конструкция хранения нефти продлевает срок службы пневматики без смазки, а тетрафторэтилен (RCK108) учитывает как износостойкость, так и химическую стойкость.
Структурные инновации: обратные кольца (RCK101), опорное кольцо кольца против Twist (RCK120) и другие конструкции обеспечивают долговечность уплотнений при вибрации и эксцентричных нагрузках.
Мы стремимся предоставить «устойчивые к уплотнению» интегрированные решения для 20+ отраслей, таких как горнодобывающие машины, оборудование для литья под давлением и медицинские устройства, сбалансировать затраты и производительность со стандартизированными модулями и индивидуальными услугами, помогая клиентам снизить затраты на обслуживание и повысить надежность оборудования.
Особенности продукта и приложения:
Поворотные уплотнения поршня подходят для гидравлических цилиндров и цилиндров, стандартных гидравлических цилиндров и гидравлического механизма ходьбы. Основные применения включают строительный механизм, сельскохозяйственное оборудование, краны и стандартные цилиндры.
При использовании в химической промышленности он обычно используется для быстрых цилиндров и оборудования для позиционирования. Его также можно использовать в пищевой промышленности, фармацевтической промышленности и накоплении.
Преимущества
Уплотнения поворота поршня встроены в канавку стабильно, с хорошими динамическими и статическими характеристиками уплотнения, отсутствуют дополнительные направляющие кольца, низкое трение, отсутствие явления гидравлического ползучести, высокой устойчивости к износу, хорошей антиэкстрационной характеристики, хорошей теплопроводности, широкой применимой температурной диапазона и сильной способности остаточного масла в при динамических условиях.

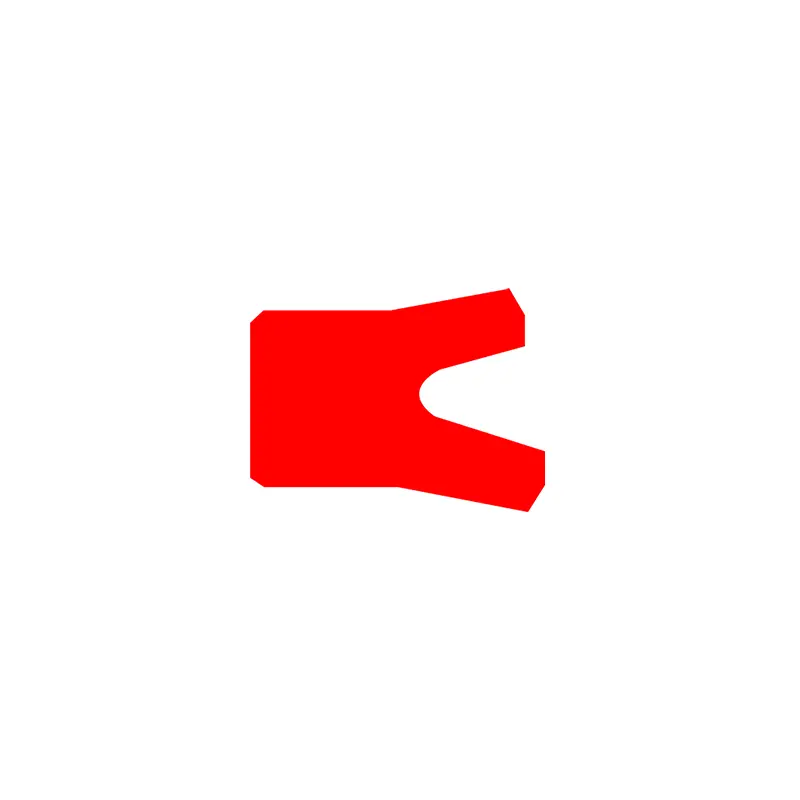

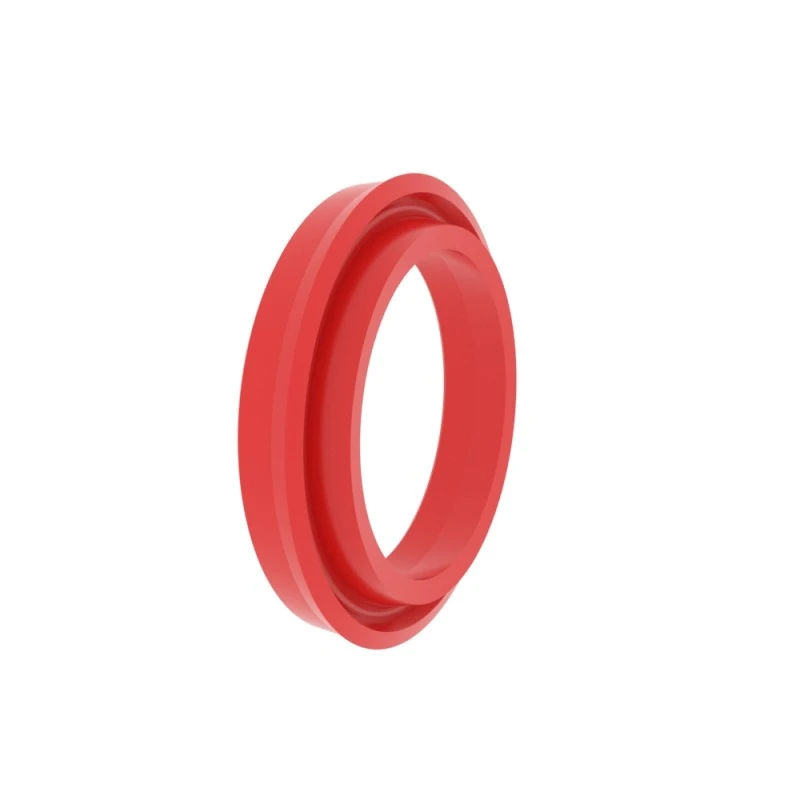

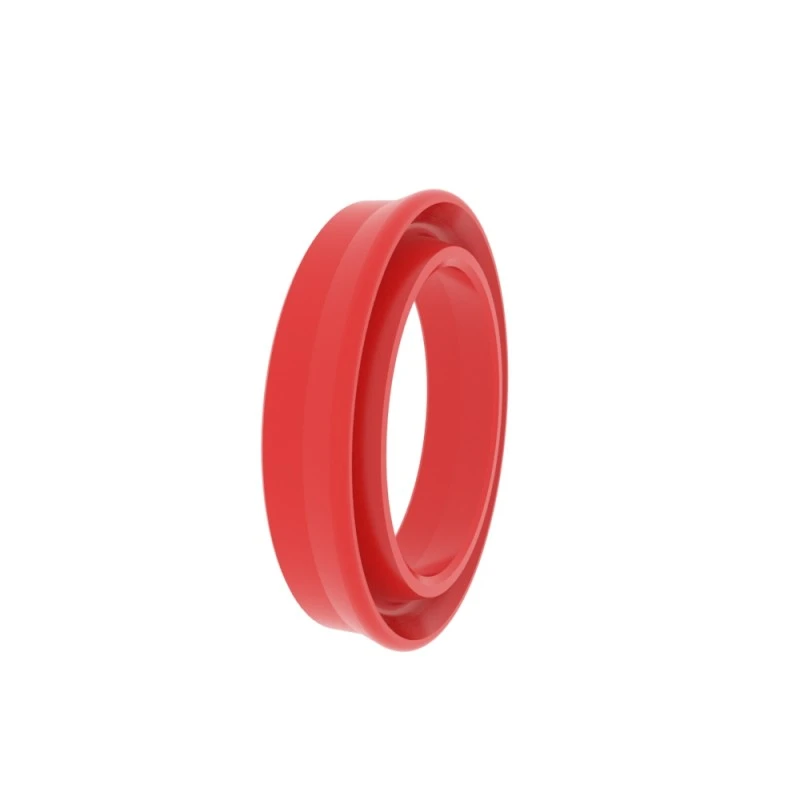

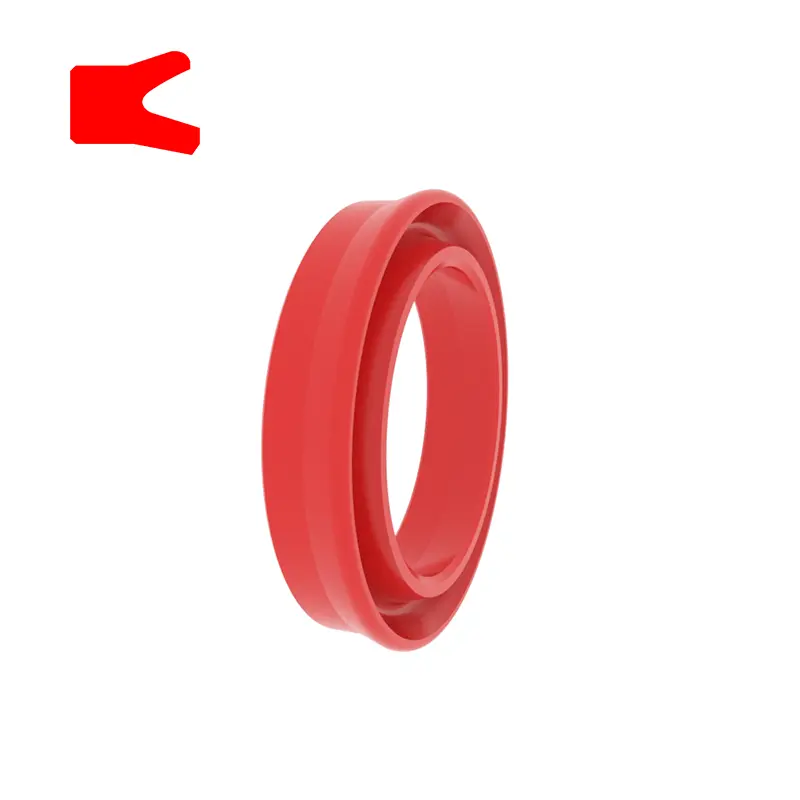

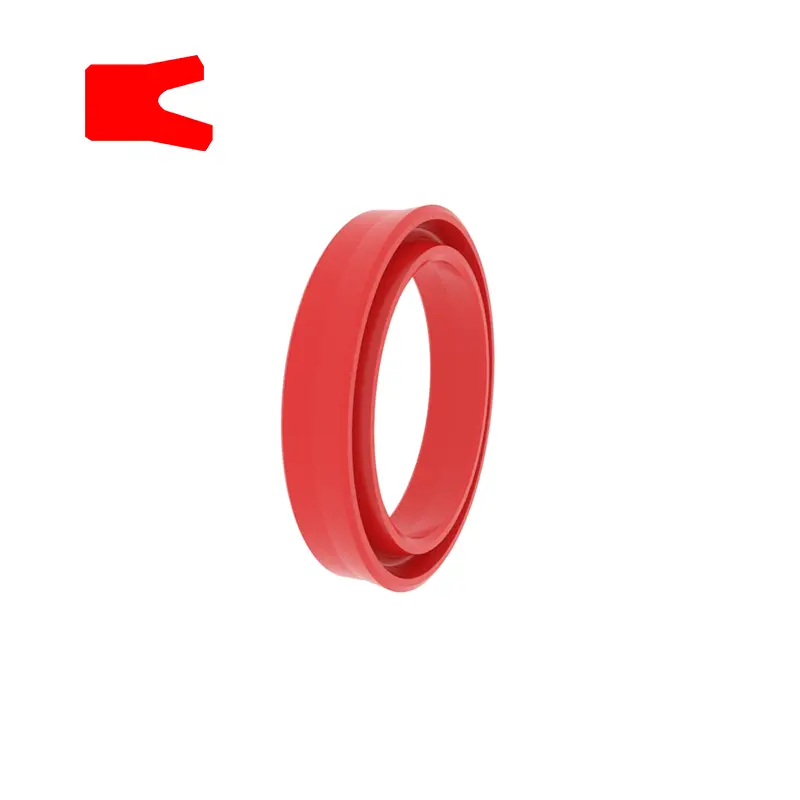

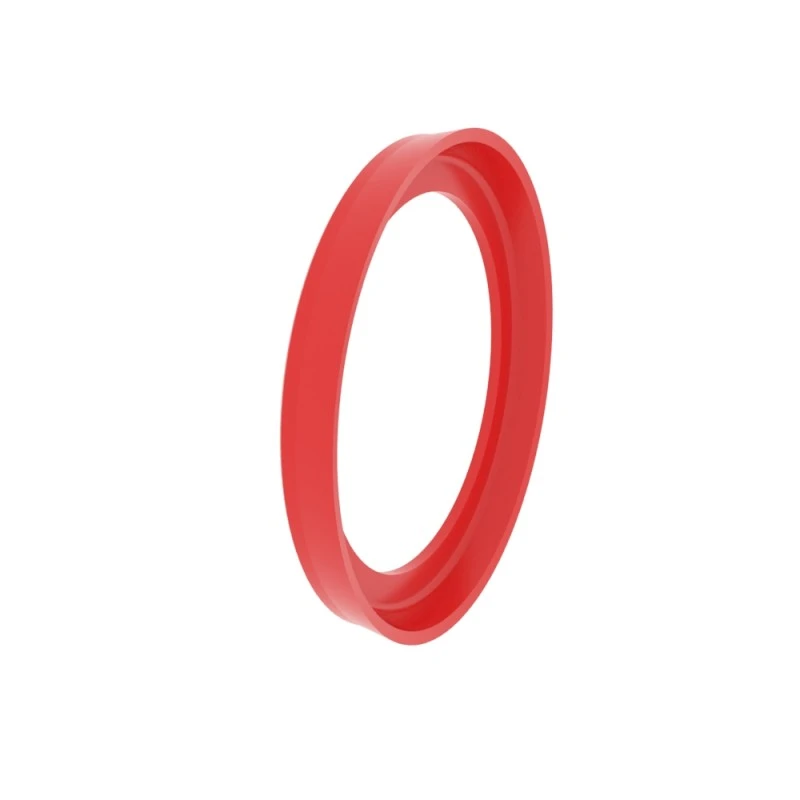

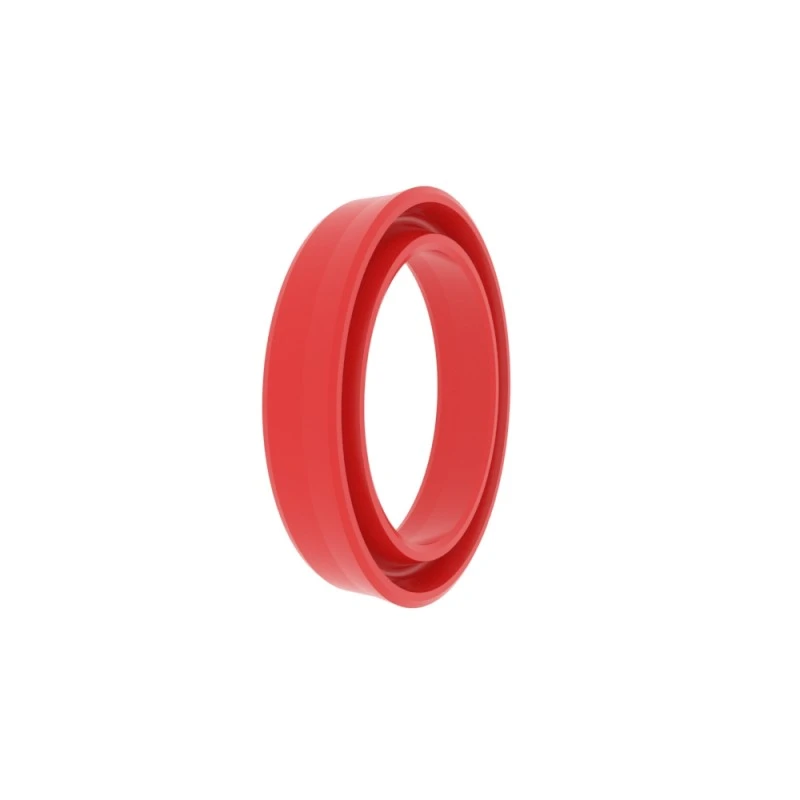

RCK101

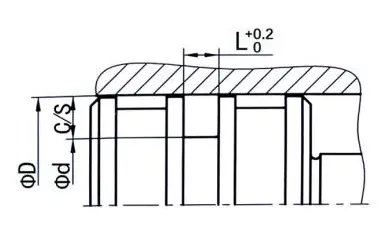

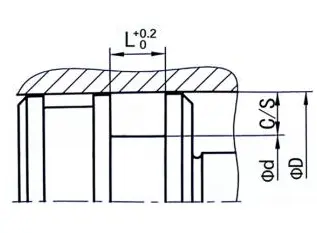

Размер заказа
Φd ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
|
Поверхностная отделка |
R tmax (мкм) |
Ra (мкм) |
|
Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Канавка снизу Канавка сторона |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Отношение длины поддержки профиля TP |
50%-95% |
|
|
Терпимость |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример заказа
Модель: RCK101
Размер канавки: 100x84x10
Материал: RC-Pu-H

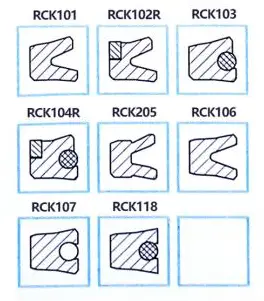

Тип печати: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
Основное применение: подходит для гидравлических и пневматических цилиндров
Преимущества: он стабилен, когда встроен в канавку, имеет превосходную динамическую и статическую производительность герметизации, применим к широкому температурному диапазону и имеет сильную остаточную способность возврата масла в динамических условиях.
Материал: полиуретан, резина
|
Примеры уплотнения канавки |
Ниже приведены стандартные размеры канавки (могут быть произведены пылевые уплотнения любого размера в пределах диапазона размеров) |
||||||||
|
|
|
Φd |
Φd |
L |
с/с |
Максимальный разрыв экструзии |
|||
|
100 баров |
250Bar |
400Bar |
|||||||
|
5-24,9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49,9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74,9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149,9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299,9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
Φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
Φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

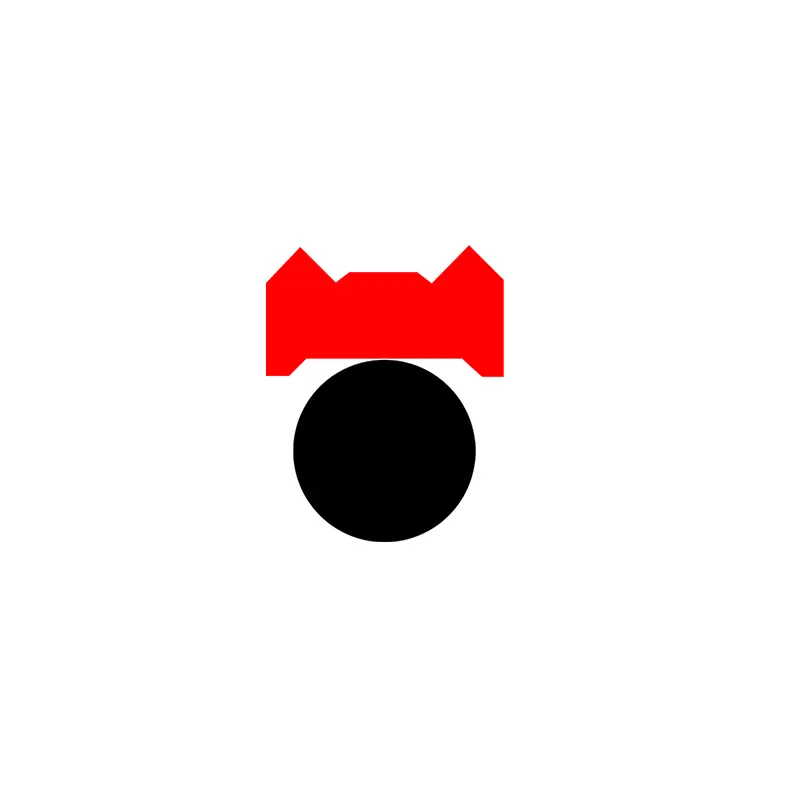

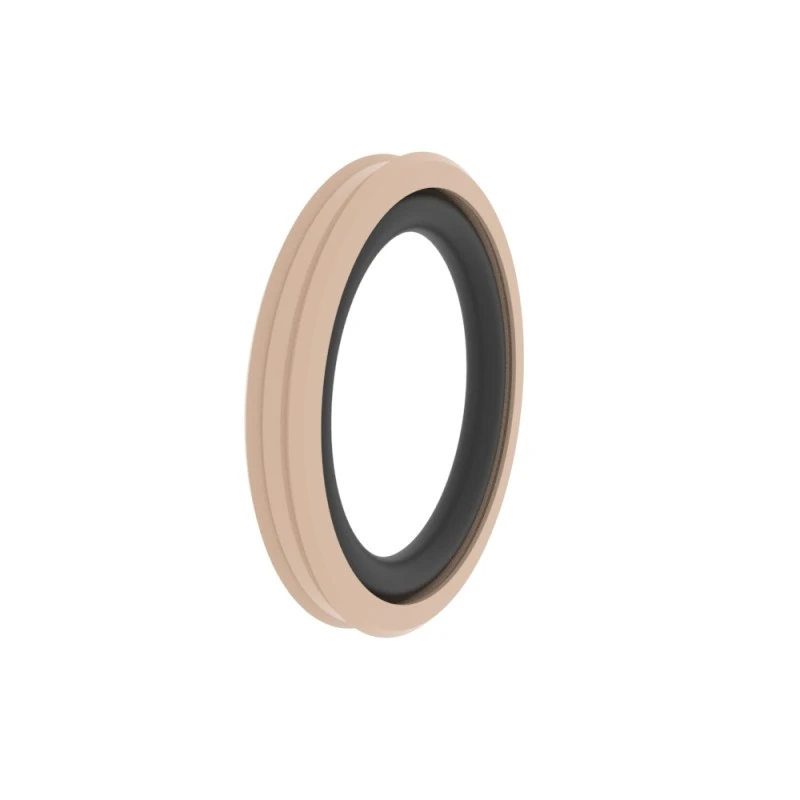

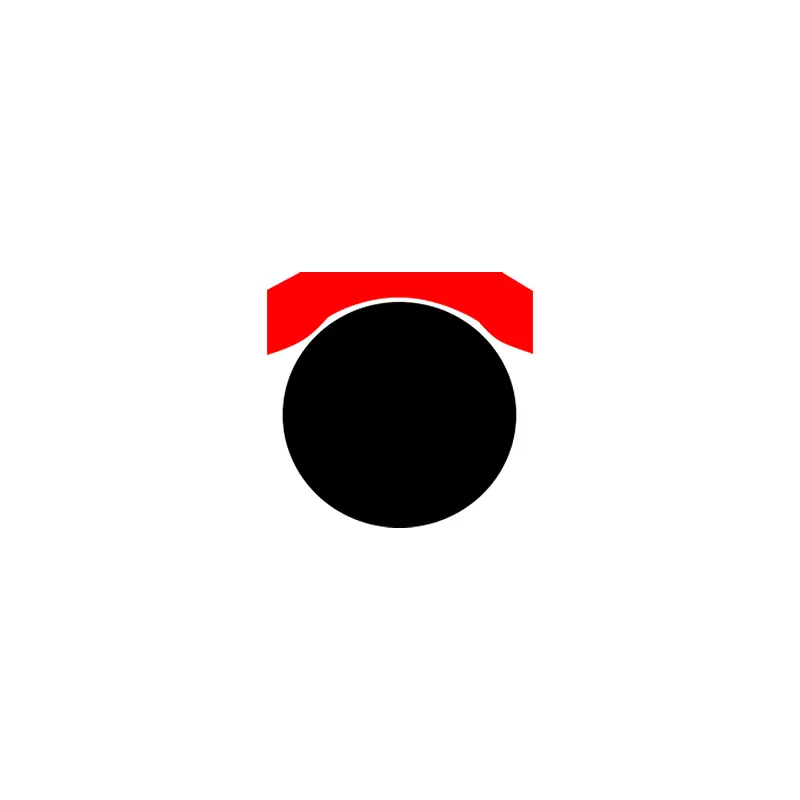

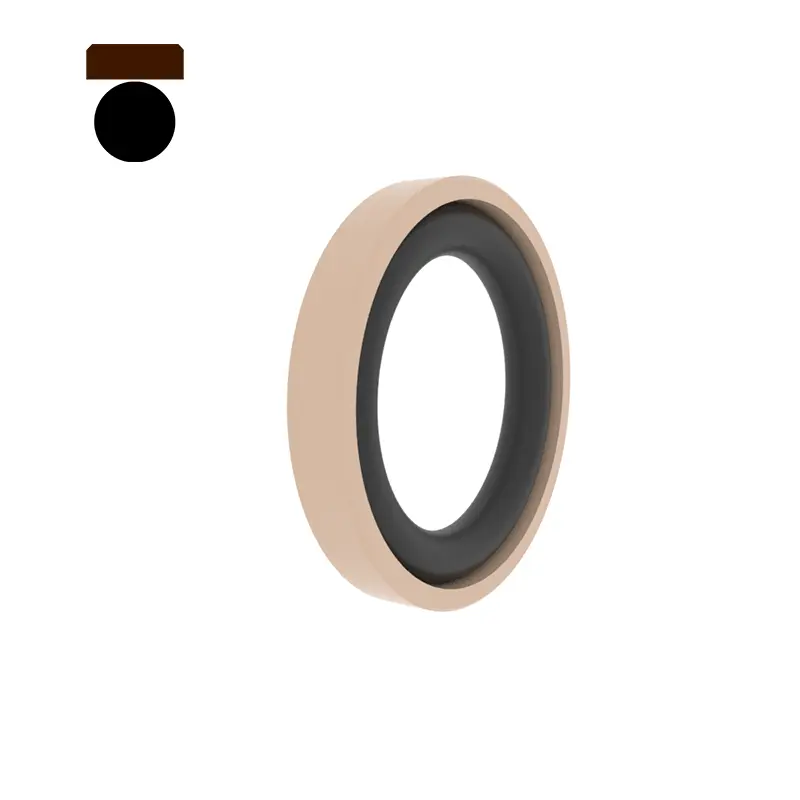

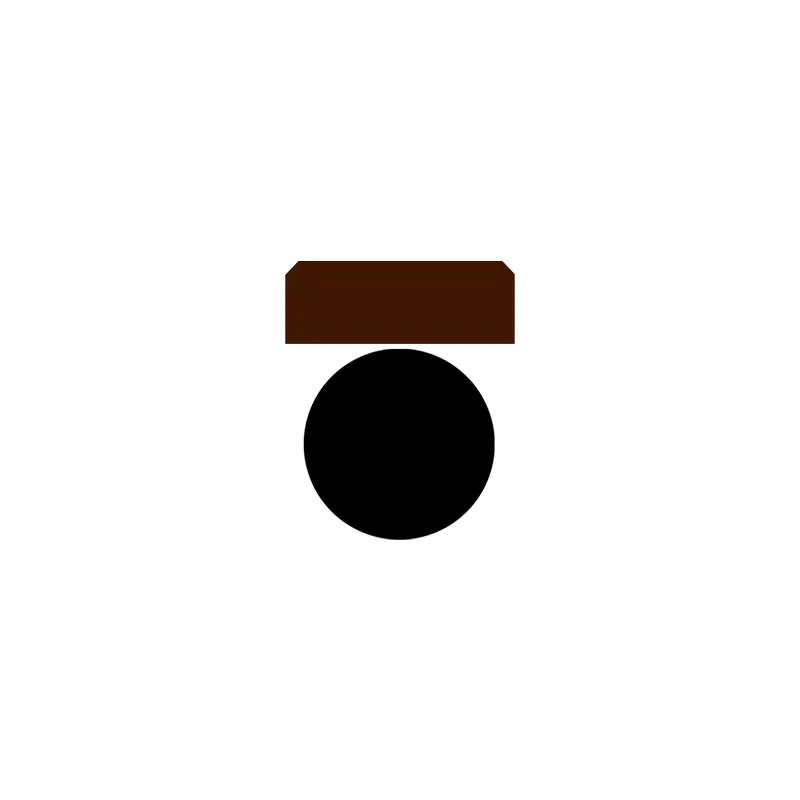

RCK108
Размер заказа
Φd ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
|
Поверхностная отделка |
R tmax (мкм) |
Ra (мкм) |
|
Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Канавка снизу Канавка сторона |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Отношение длины поддержки профиля TP |
50%-95% |
|
|
Терпимость |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример заказа
Модель: RCK108
Размер канавки: 100x84,5x6.3
Материал: PTFE3+NBR
Тип печати: RCK108, RCK125, RCK140, RCK238, RCK138
Основное применение: стандартные гидравлические цилиндры и мобильный гидравлический механизм
Преимущества: низкое трение, отсутствие гидравлического ползучести, высокая устойчивость к износу, хорошие антиэкстразирующие характеристики, хорошая теплопроводность, стабильная канавка встраивания, широкий диапазон температуры.
Материал: тетрафлюороэтилен + нитрил резиновый или фториновая резина, сверхвысокая твердость полиуретан + нитриловая резина
|
Примеры уплотнения канавки |
Ниже приведены стандартные размеры канавки (могут быть произведены пылевые уплотнения любого размера в пределах диапазона размеров) |
||||||||
|
|
|
Φd |
Φd |
L |
с/с |
Максимальный разрыв экструзии |
|||
|
100 баров |
250Bar |
400Bar |
|||||||
|
8-14,9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39,9 |
Φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79,9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
Φd-155 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329,9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669,9 |
Φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
Φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

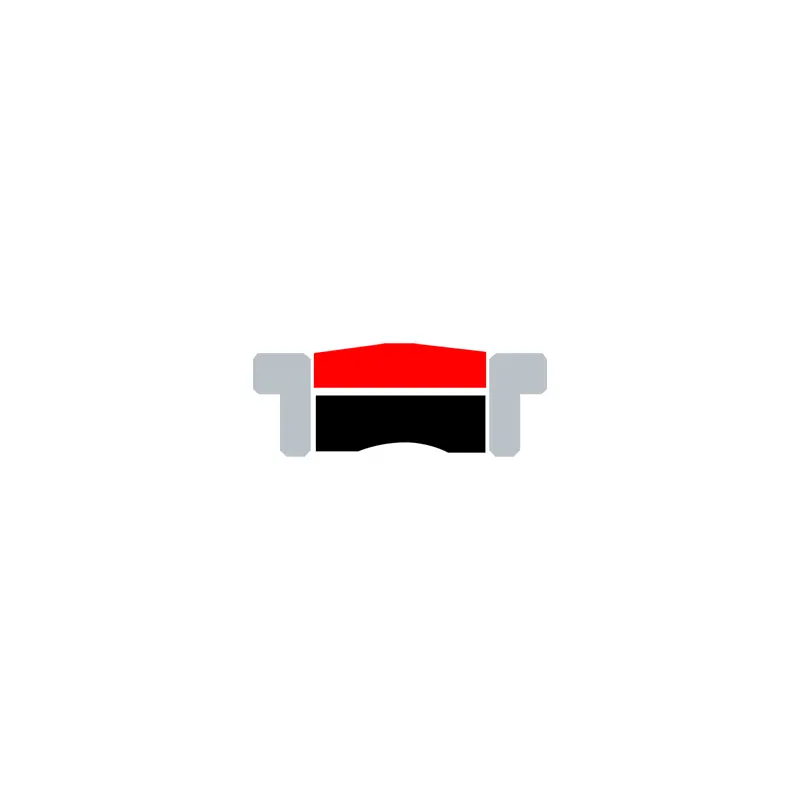

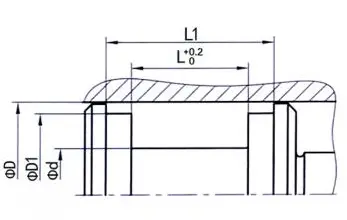

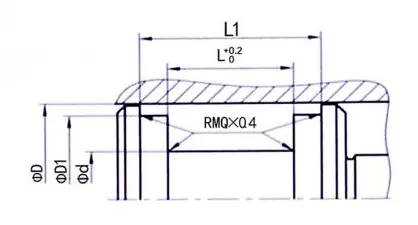

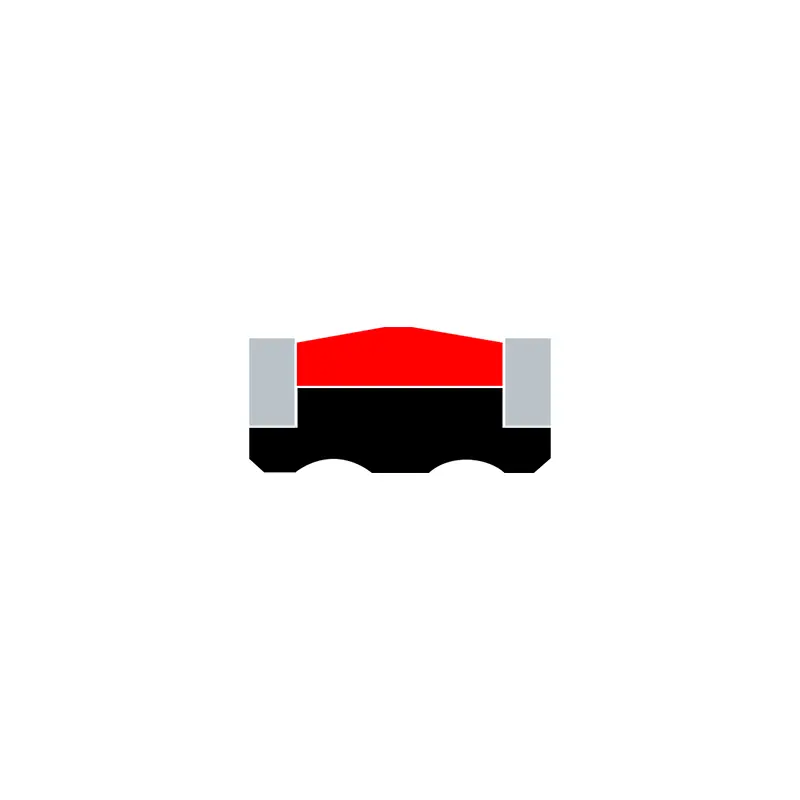

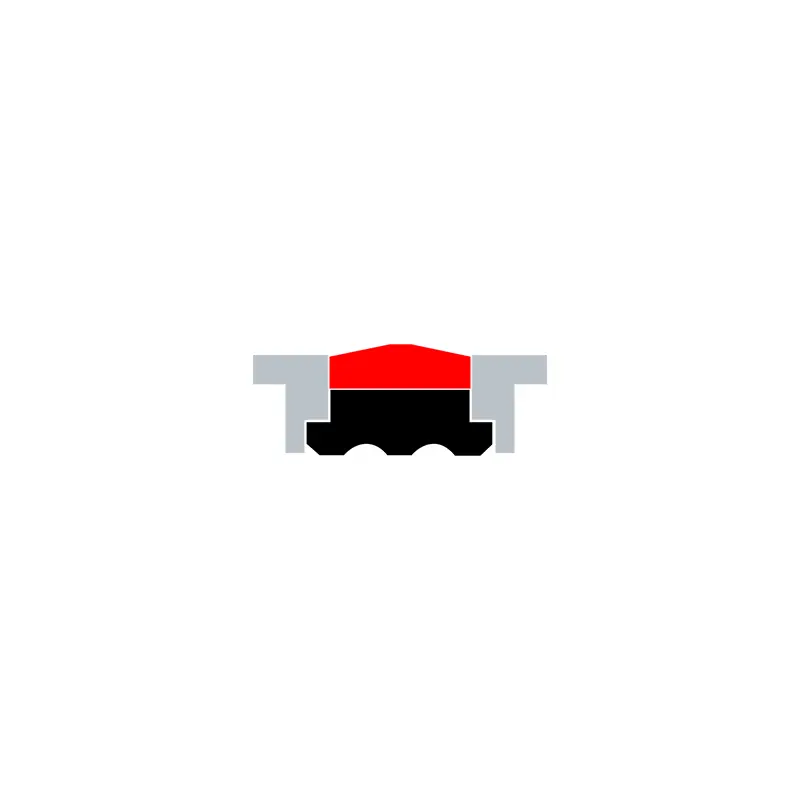

RCK109N
Размер заказа
Φd ...... Внешний диаметр
Φd ...... внутренний диаметр
Φd1 ...... внутренний диаметр
L ...... ширина канавки
L1 ...... ширина канавки
|
Поверхностная отделка |
R tmax (мкм) |
Ra (мкм) |
|
Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Канавка снизу Канавка сторона |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Отношение длины поддержки профиля TP |
50%-95% |
|
|
Терпимость |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример заказа
Модель: RCK109N
Размер канавки: 100x80x95x25/36
Материал: RC-Pu-H+NBR+POM
Тип печати: RCK109, RCK117
Основное применение: строительное оборудование, сельскохозяйственная техника, краны, стандартные цилиндры
Преимущества: отличное статическое и динамическое уплотнение, нет необходимости в дополнительных направляющих кольцах, антиэкстразии, противодейственной структуре, подходящие для условий работы с быстрыми изменениями давления.
Материал: полиуретан, резиновый, полиуретан, тетрафторэтилен
|

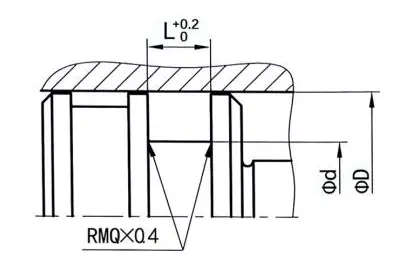

Примеры уплотнения канавки |
Ниже приведены стандартные размеры канавки (могут быть произведены пылевые уплотнения любого размера в пределах диапазона размеров) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79,9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144,9 |
Φd-20 |
Φd-5 |
25 |
36 |
|||
|
150-399,9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
Φd-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
Φd-40 |
Φd-8 |
40 |
54 |
|||

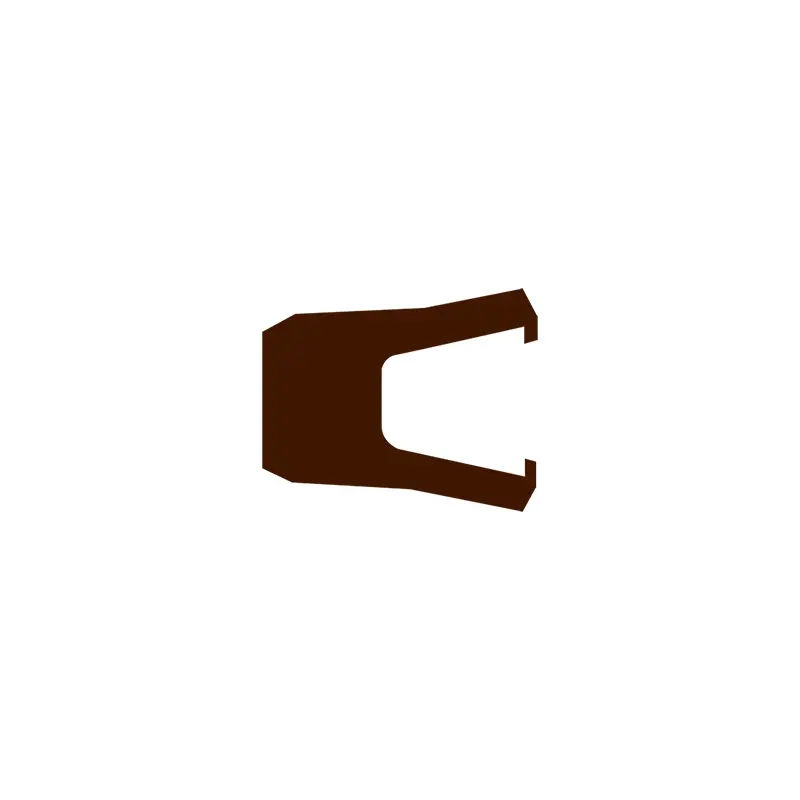

RCK119
Размер заказа
Φd ...... Внешний диаметр
Φd ...... внутренний диаметр
L ...... ширина канавки
|
Поверхностная отделка |
R tmax (мкм) |
Ra (мкм) |
|
Сколеваемая поверхность, соответствующая резиновым/полиуретановым уплотнениям Подписывающая поверхность уплотнения PTFE |
≤2,5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
Канавка снизу Канавка сторона |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
Отношение длины поддержки профиля TP |
50%-95% |
|
|
Терпимость |
|
|
Φd |
H10 |
|
Φd |
H9 |
Пример заказа
Модель: RCK119
Размер канавки: 100x90.6x7.1
Материал: PTFE4 + V
Тип печать: RCK119
Основное применение: химическая промышленность, быстрые цилиндры и машины позиционирования, пищевая промышленность, фармацевтическая промышленность, аккумуляторы.
Преимущества: устойчивые к высоким температурам и различным химическим средам, низкий коэффициент трения, без ползучести, хорошие характеристики сухого трения, низкие статические и динамические значения трения.
Материал: PTFE+Leaf Spring
|

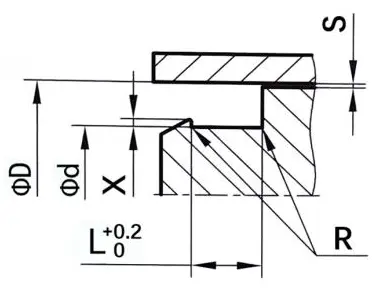

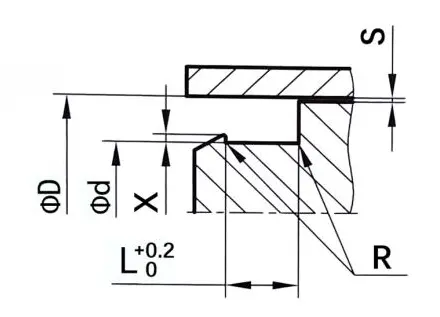

Примеры уплотнения канавки |
Ниже приведены стандартные размеры канавки (могут быть произведены пылевые уплотнения любого размера в пределах диапазона размеров) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Максимальный пробел экструзии s |
|||
|
100 баров |
250Bar |
400Bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45,9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124,9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-122 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-169.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
