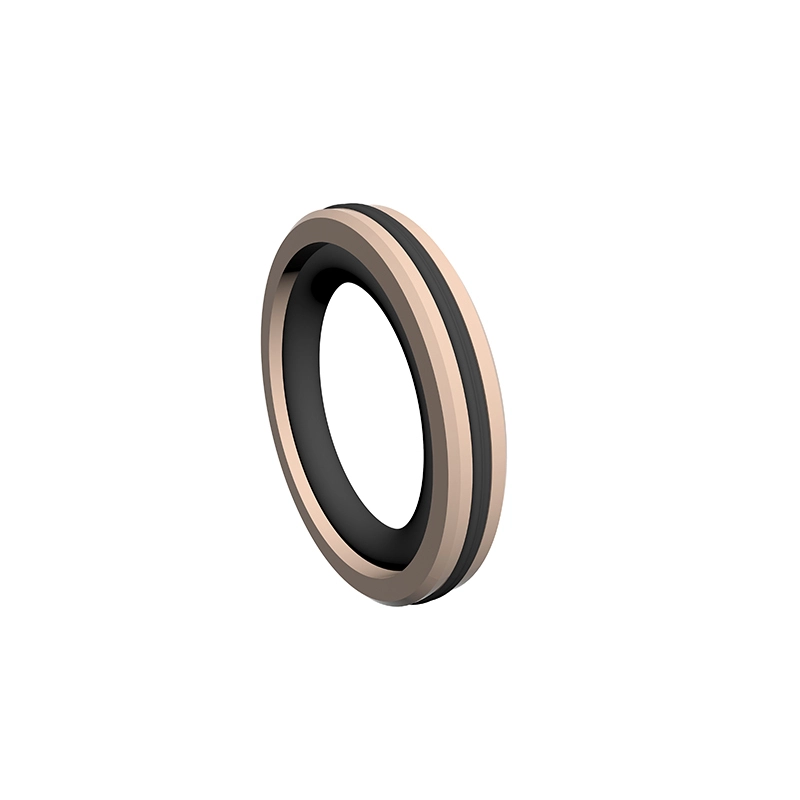

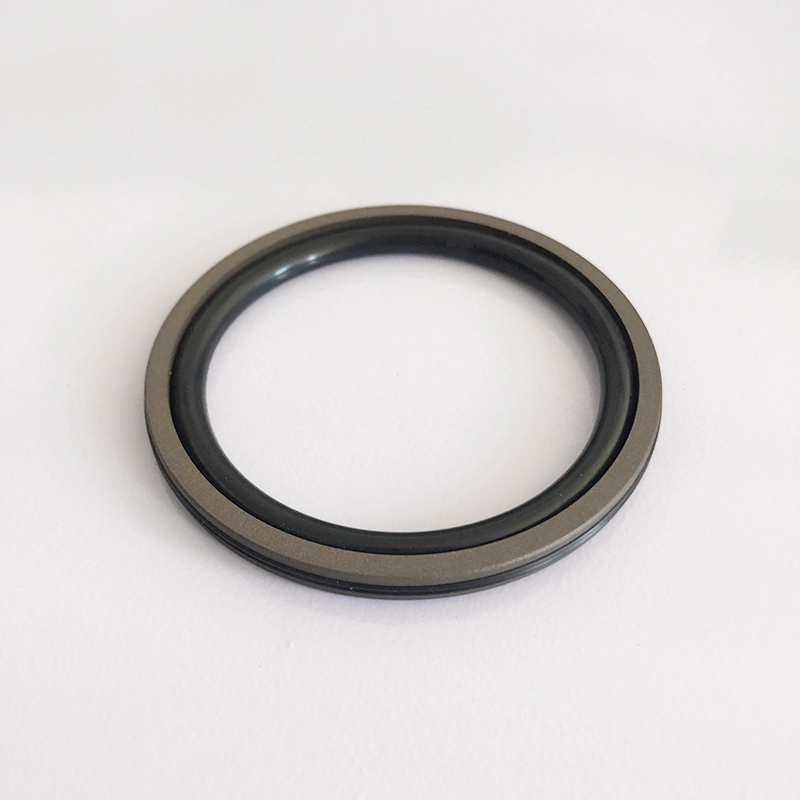

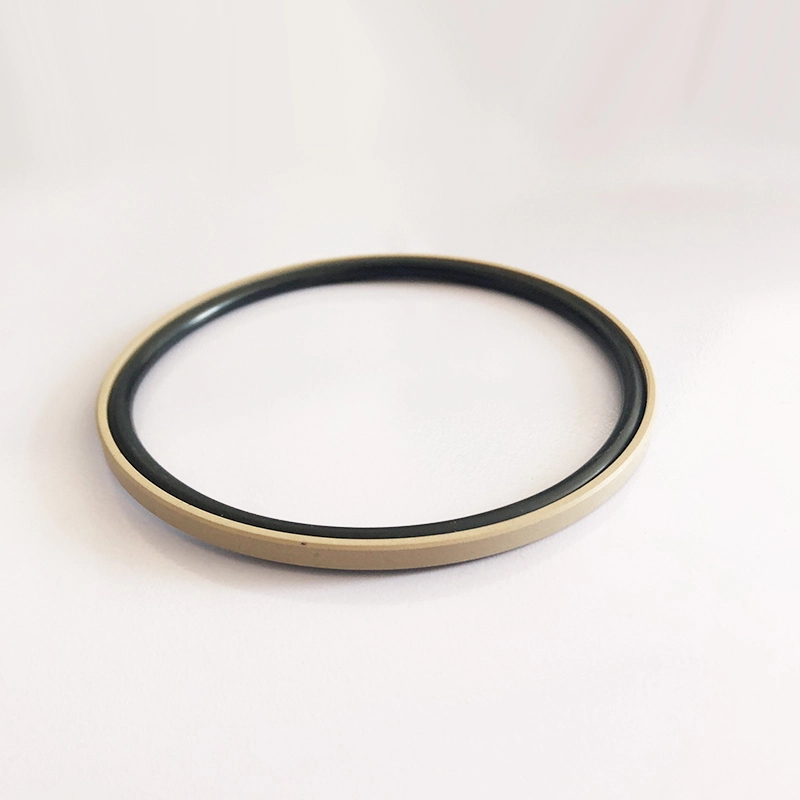

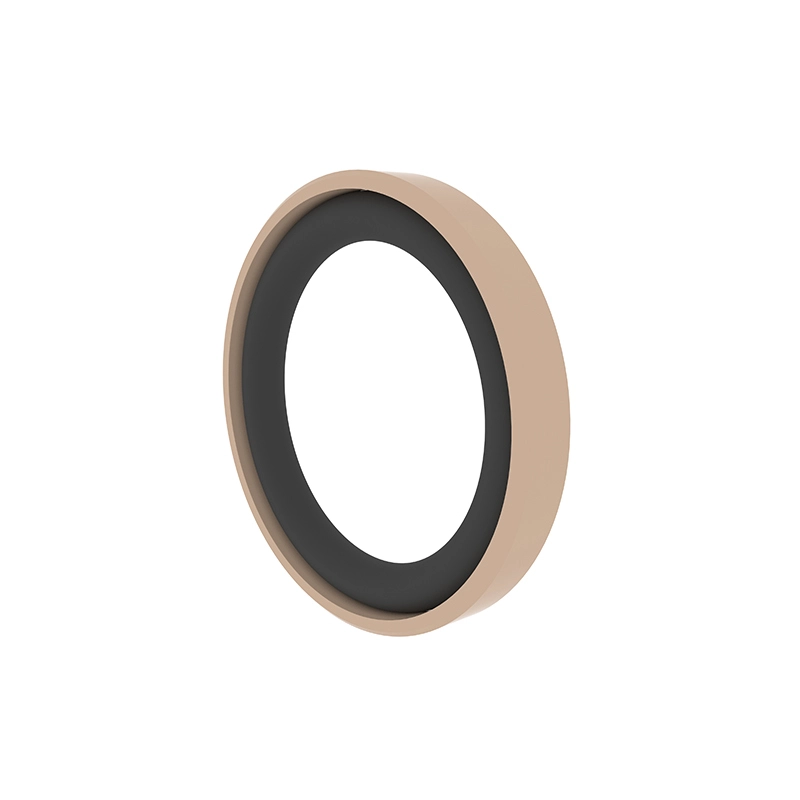

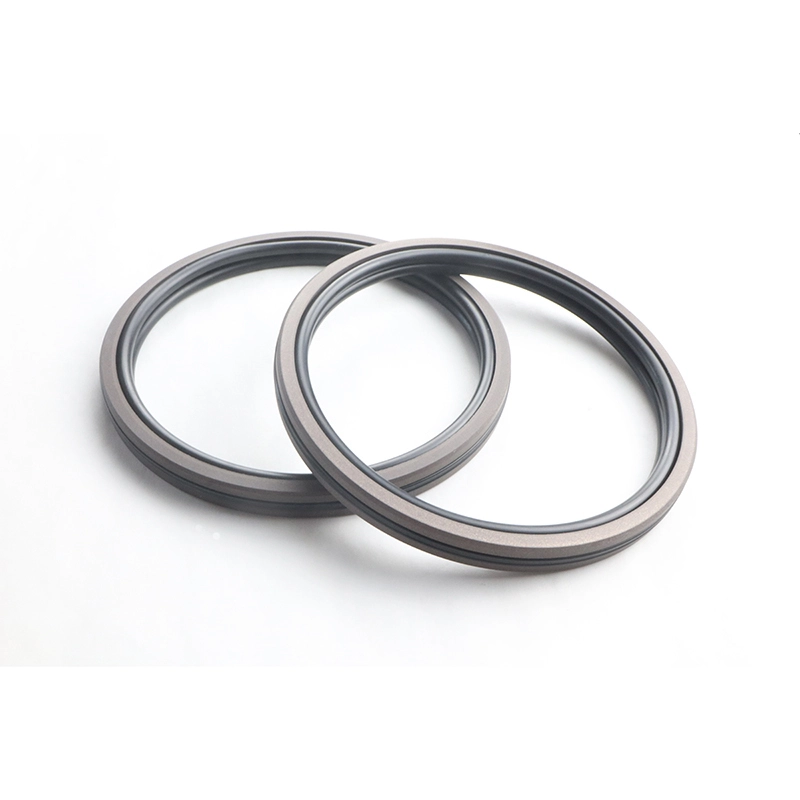

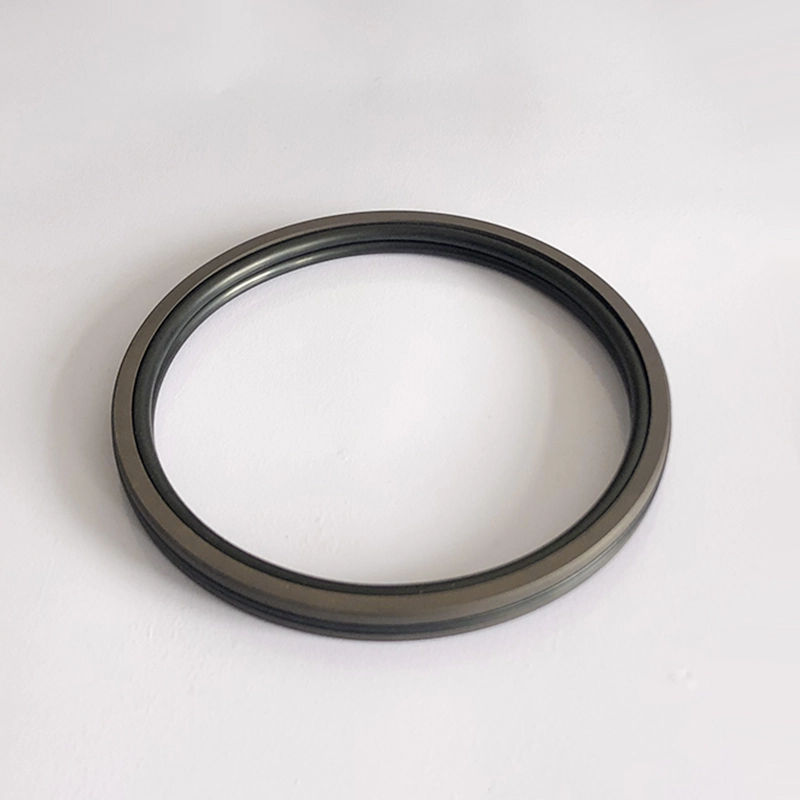

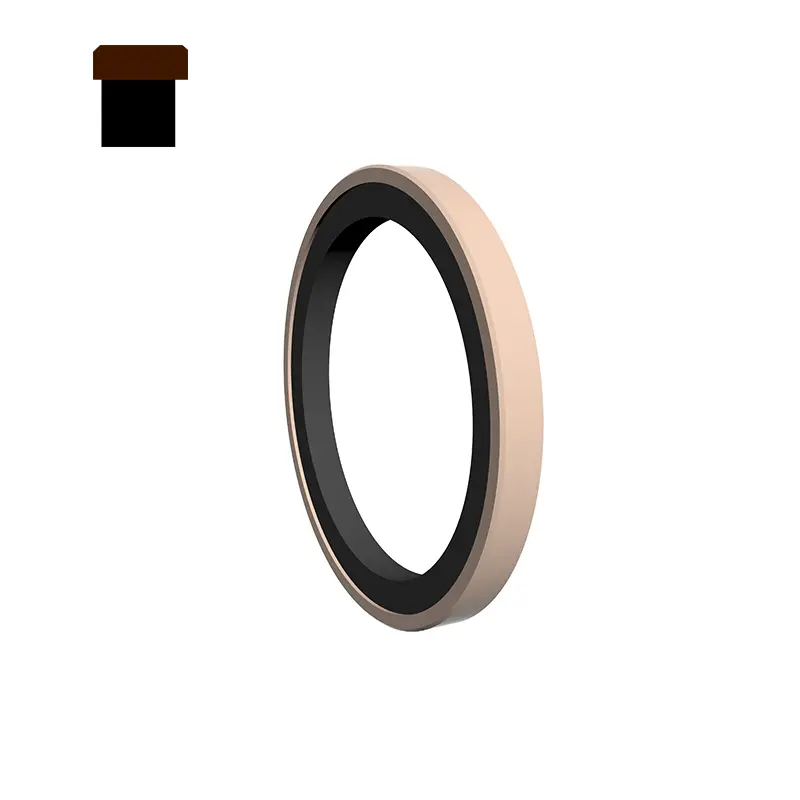

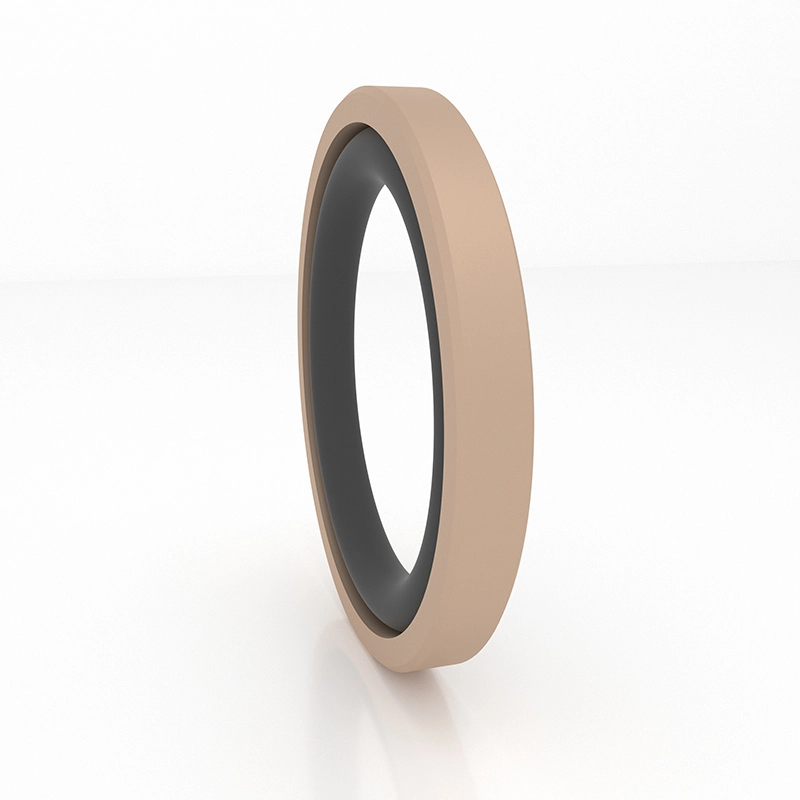

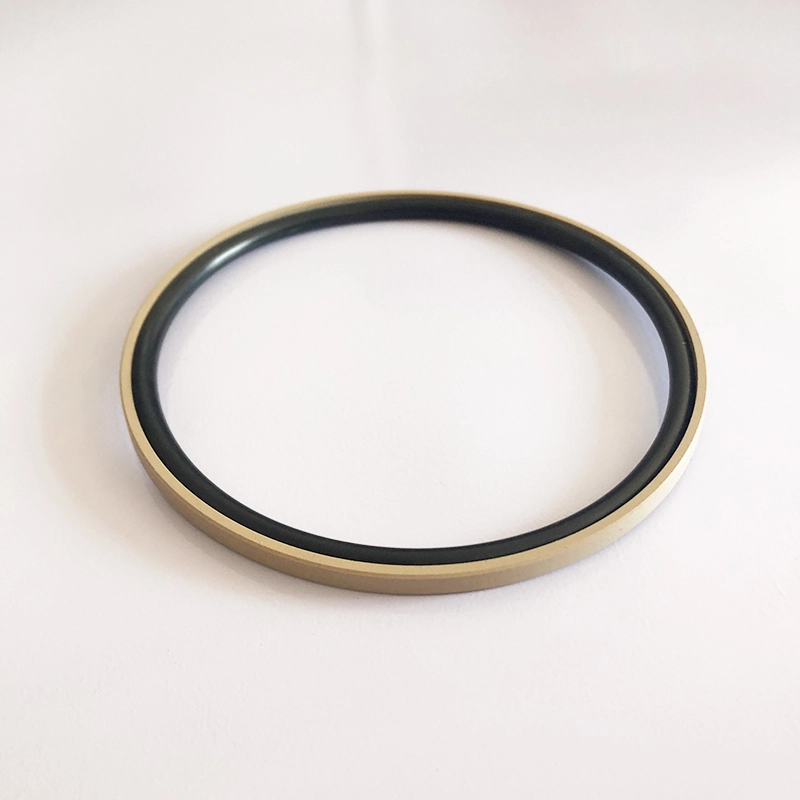

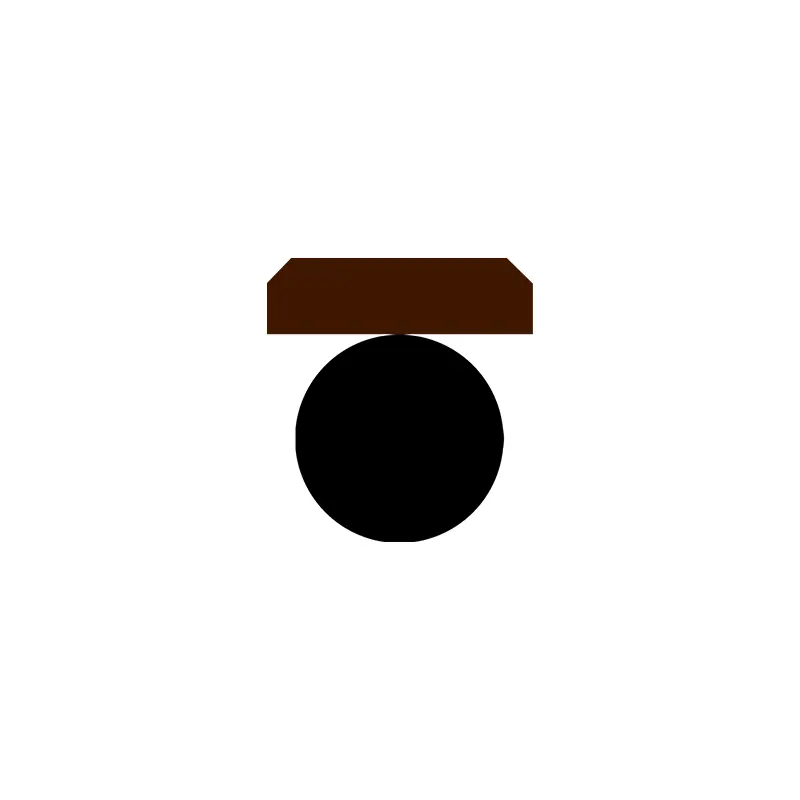

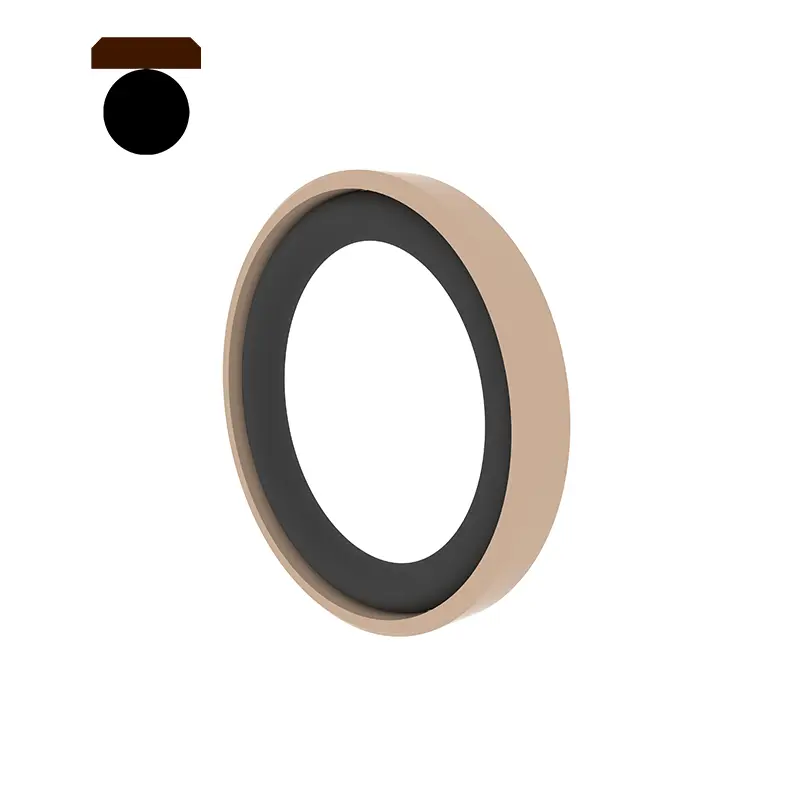

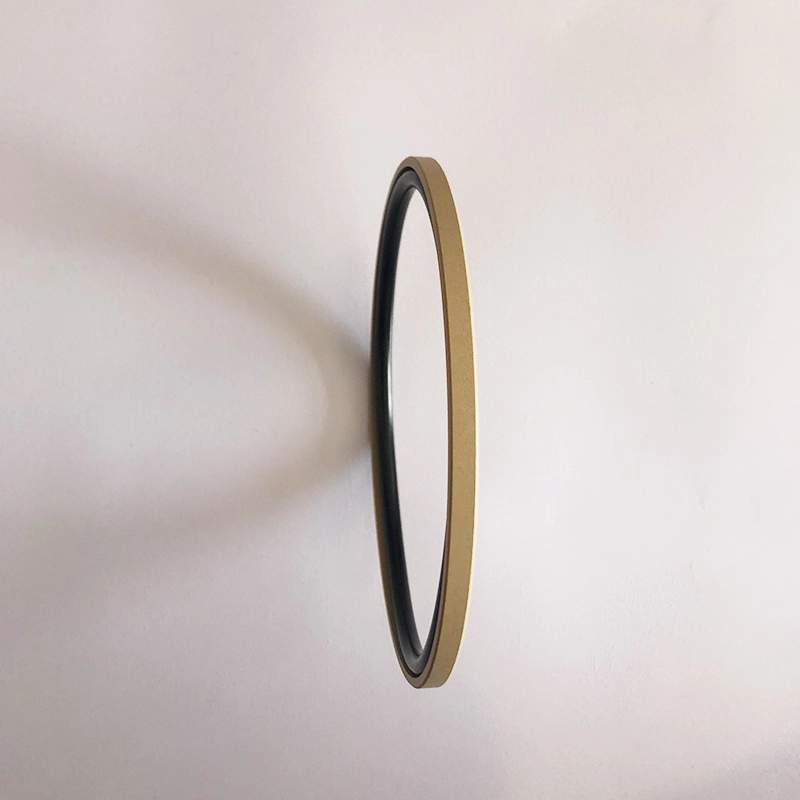

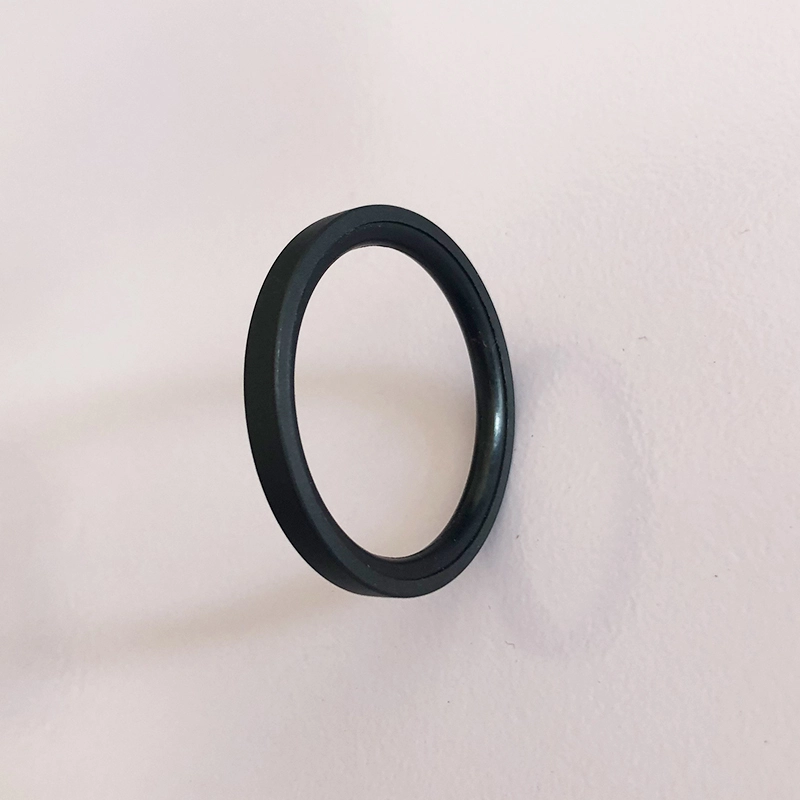

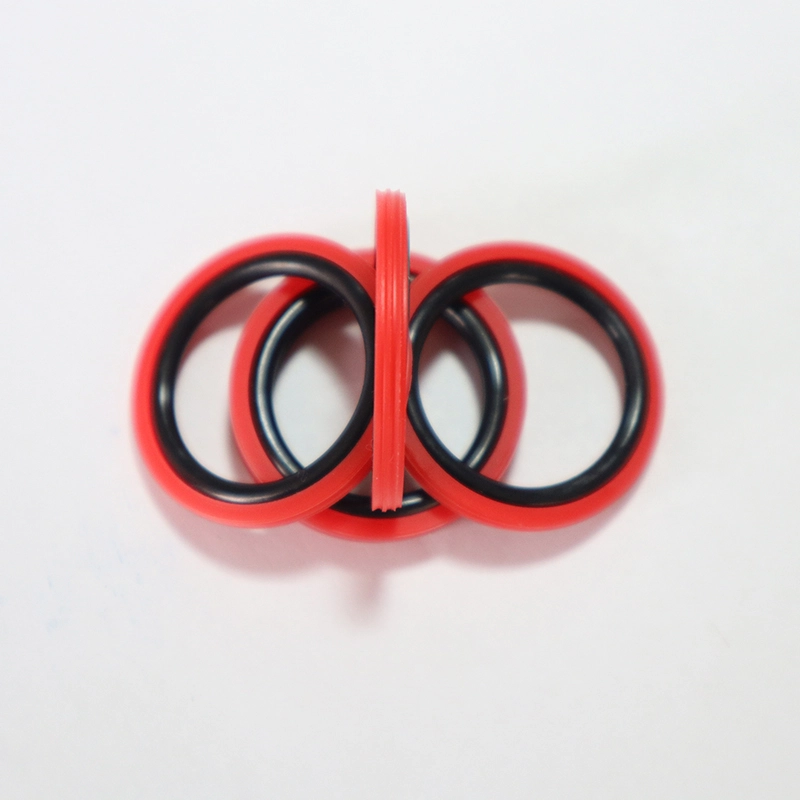

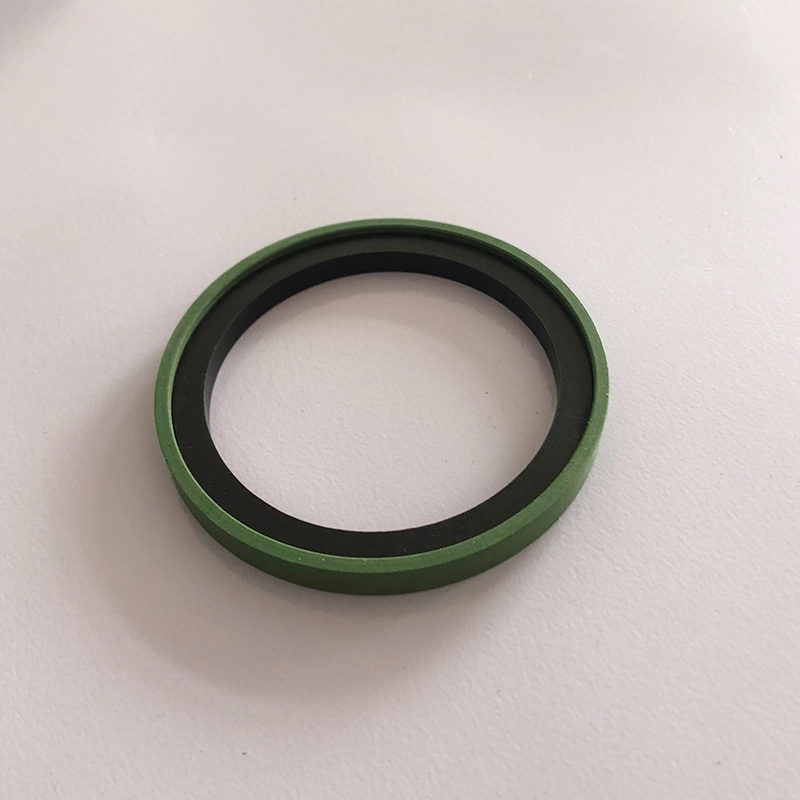

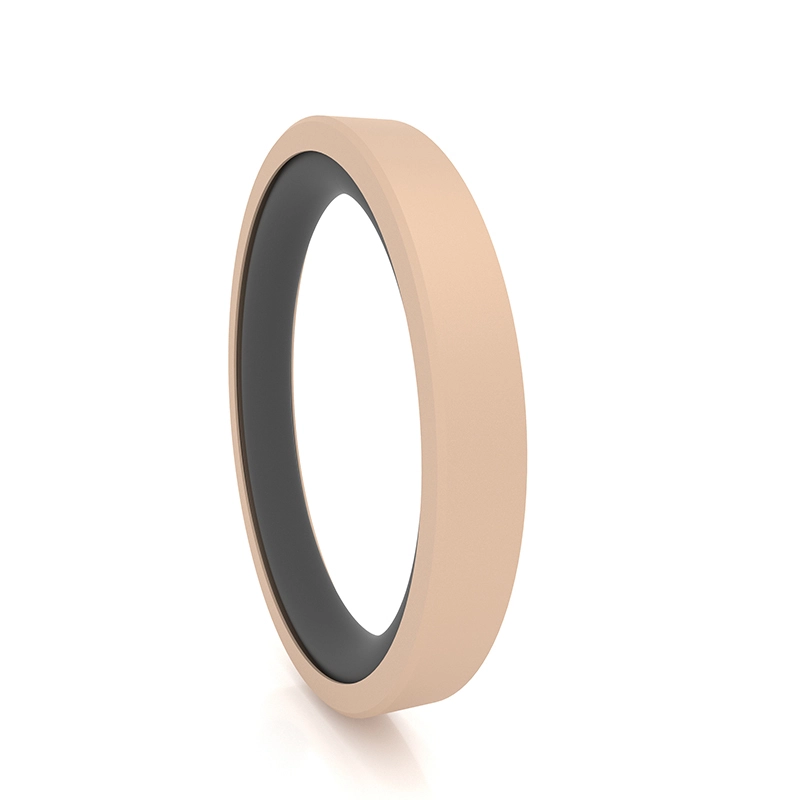

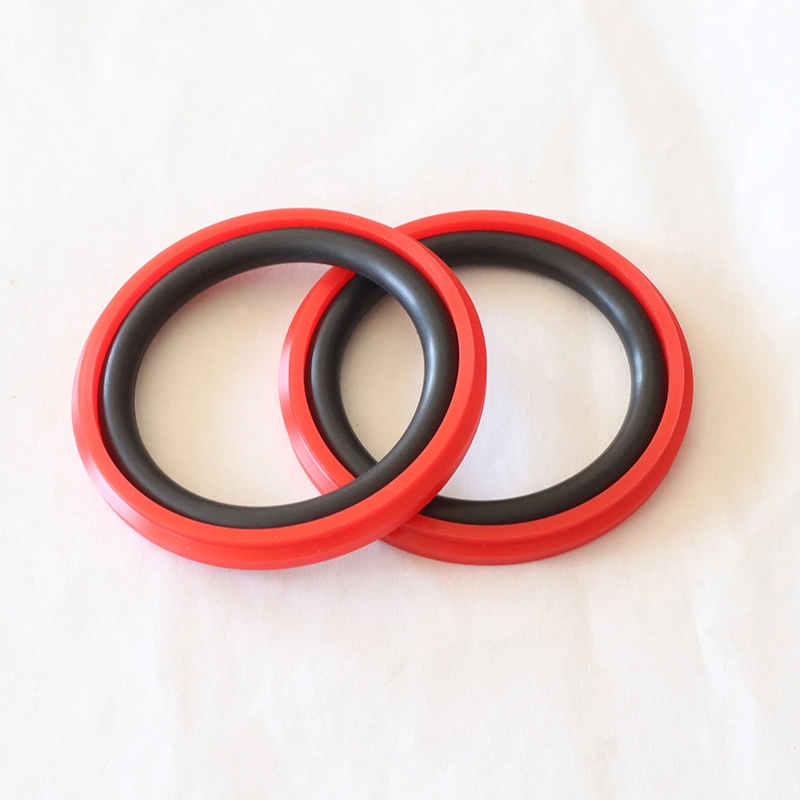

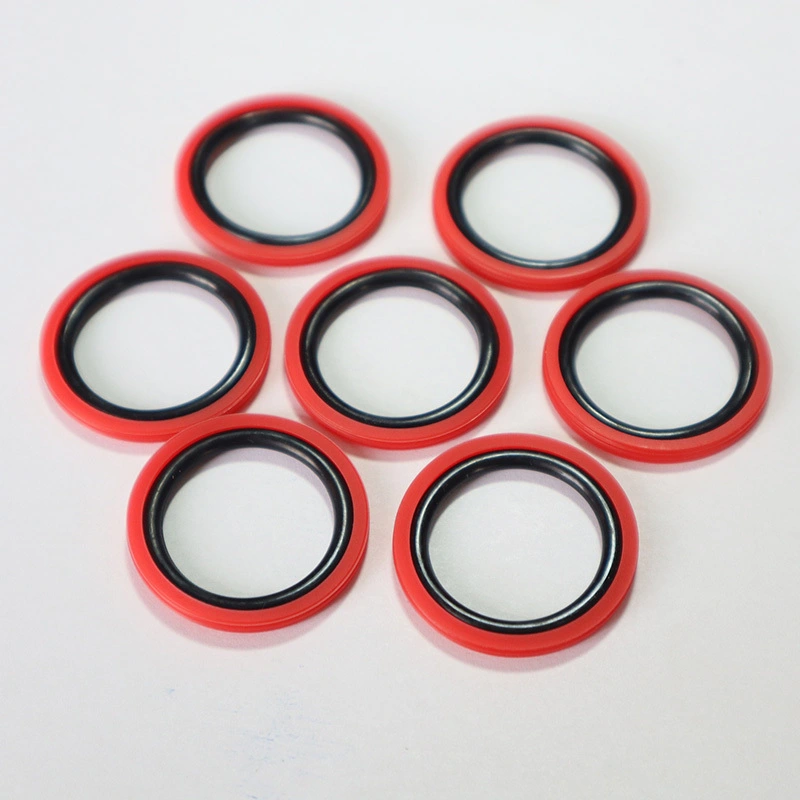

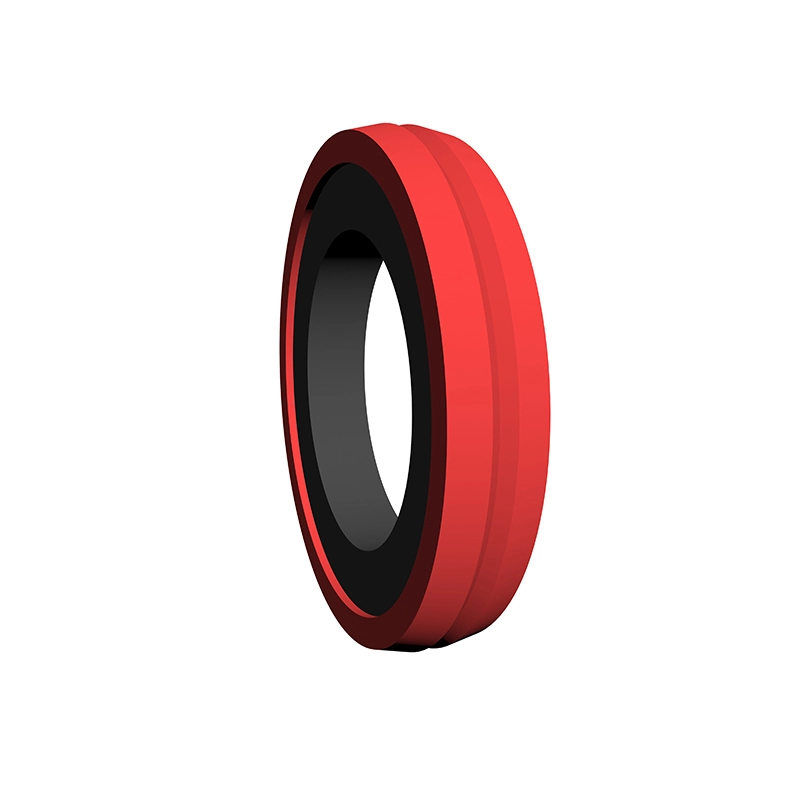

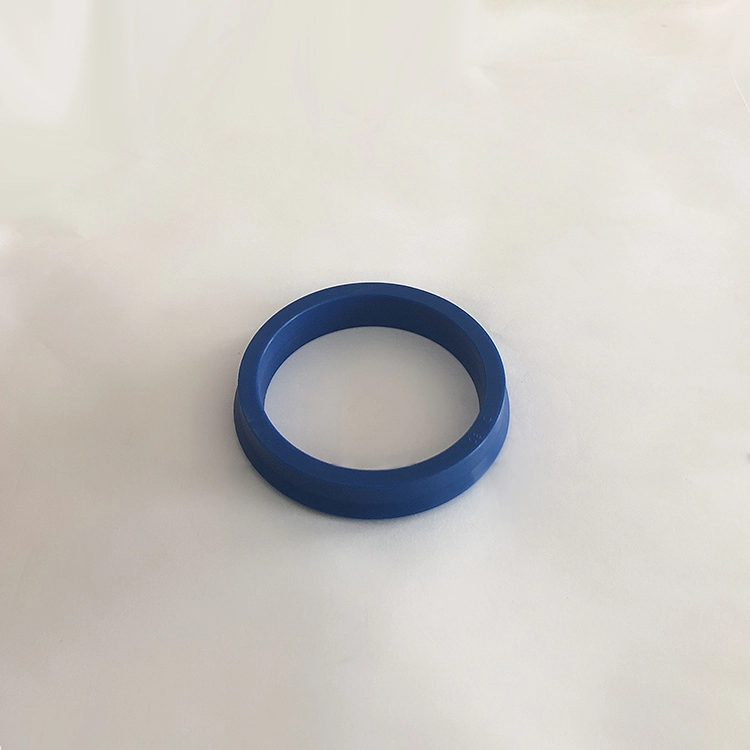

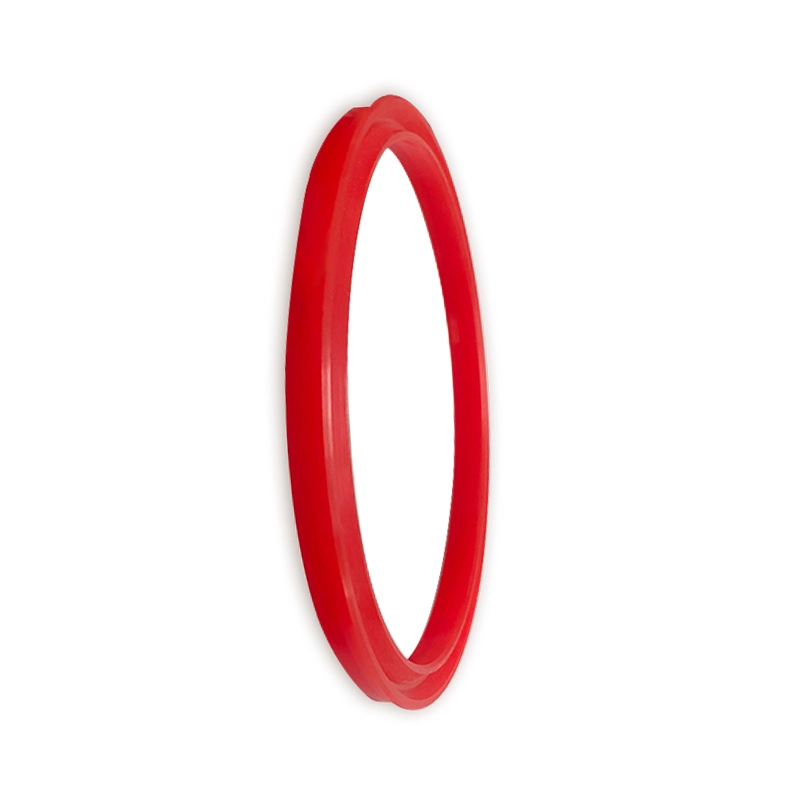

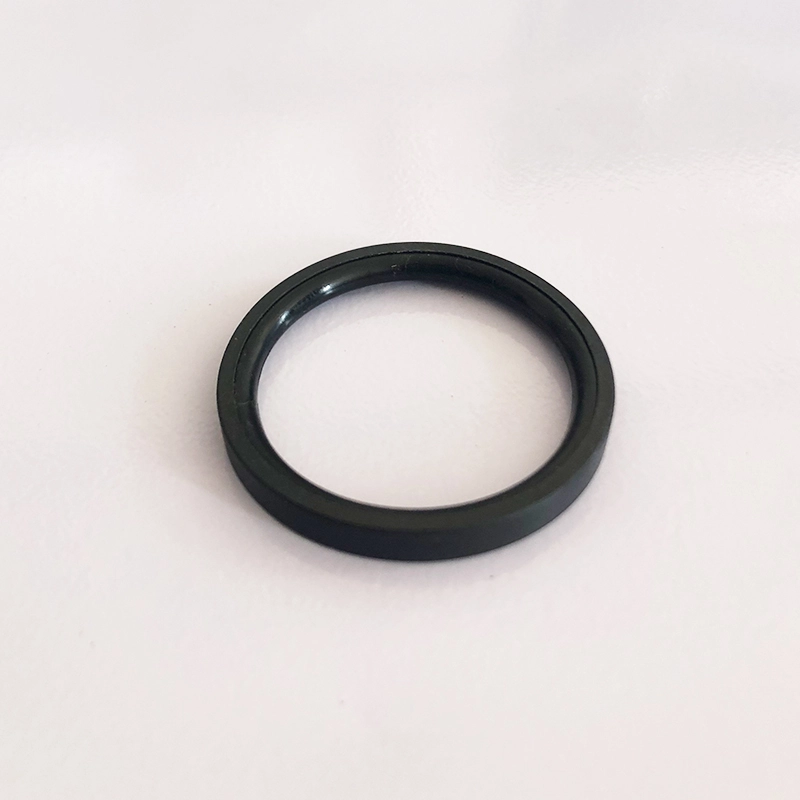

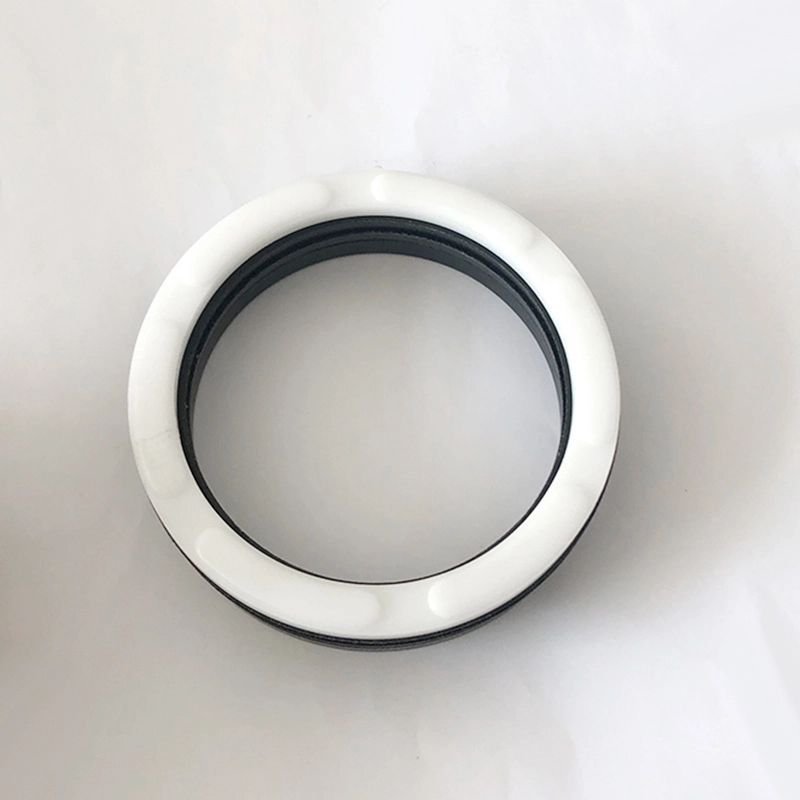

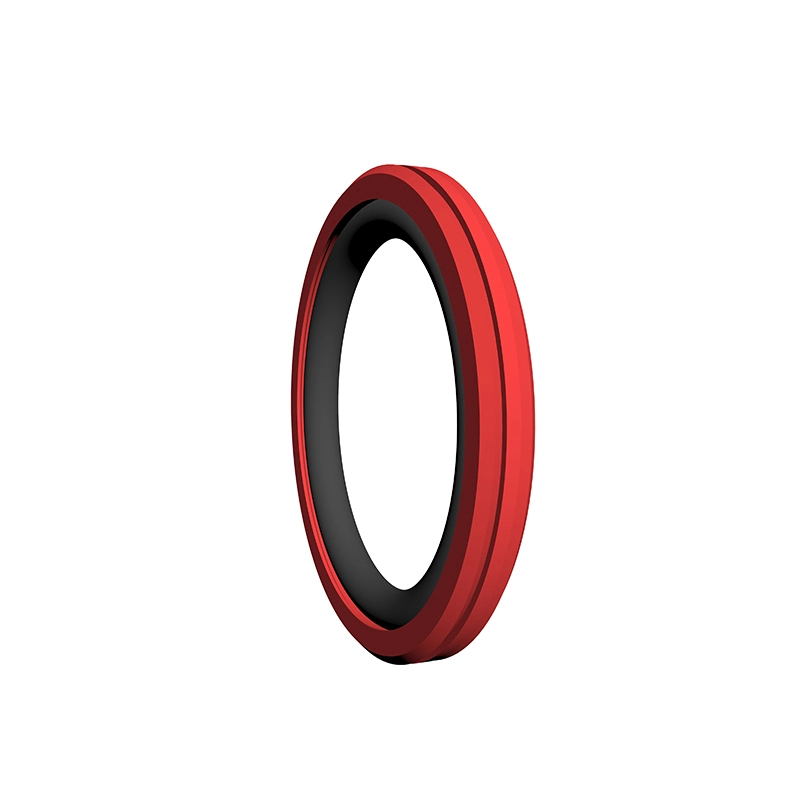

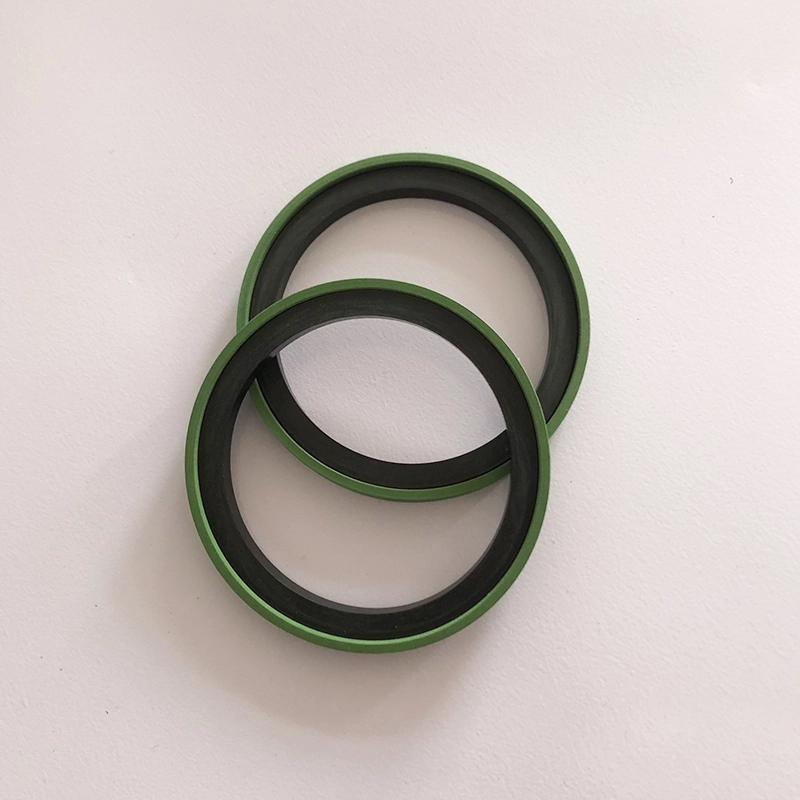

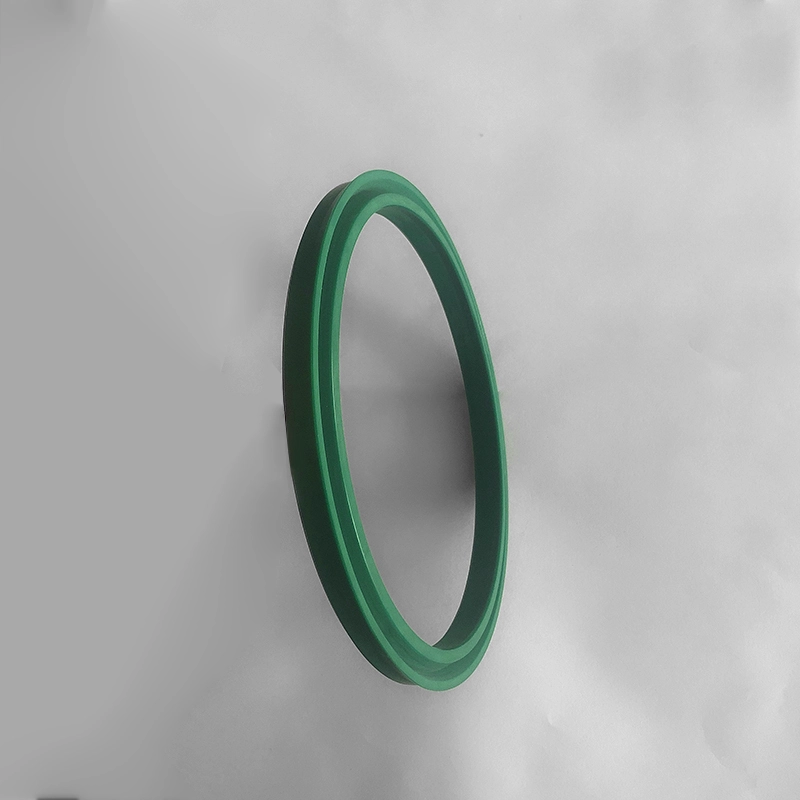

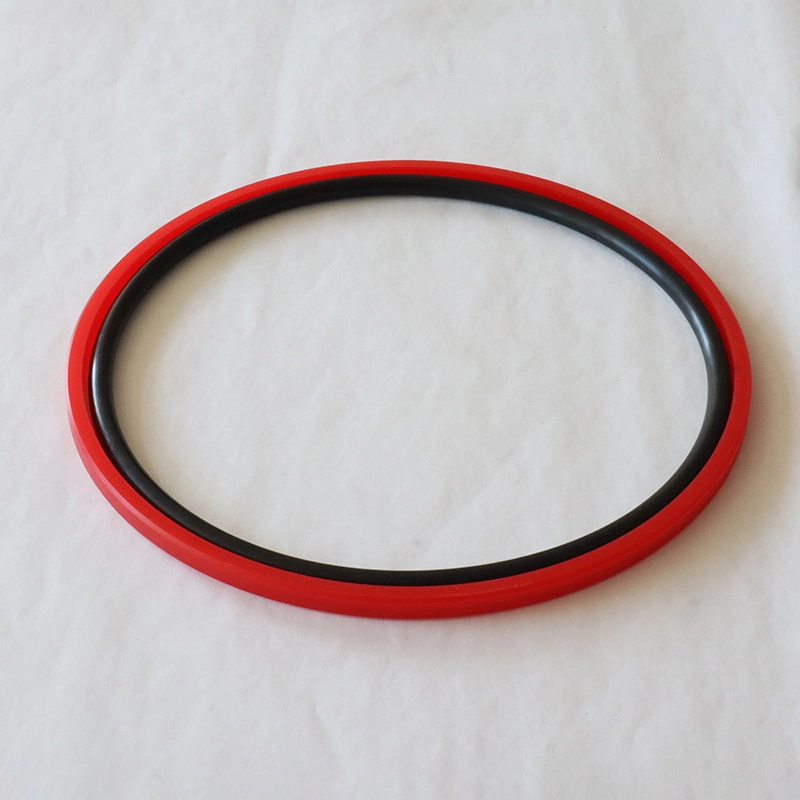

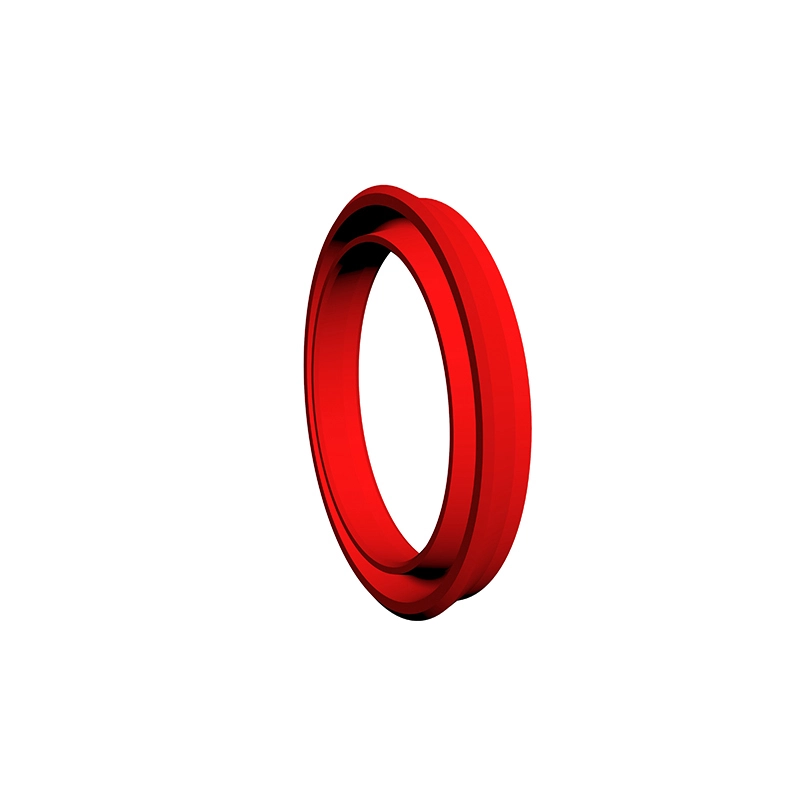

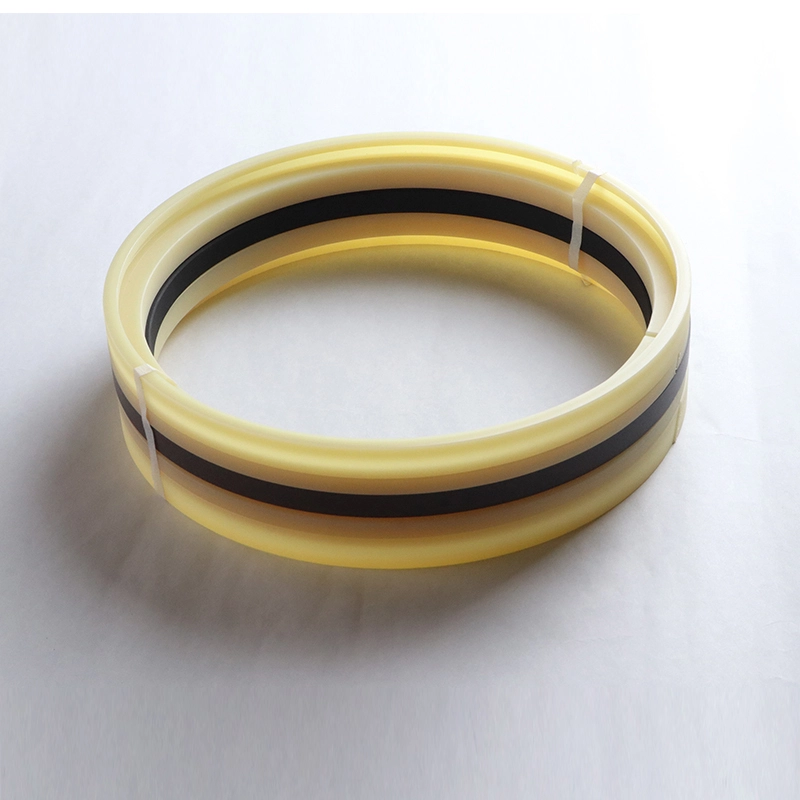

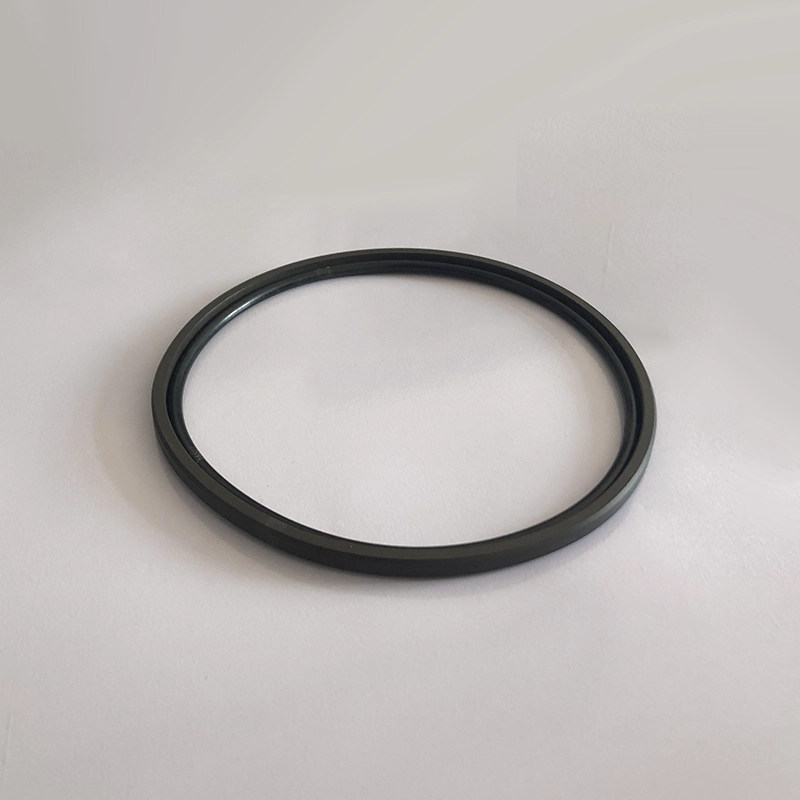

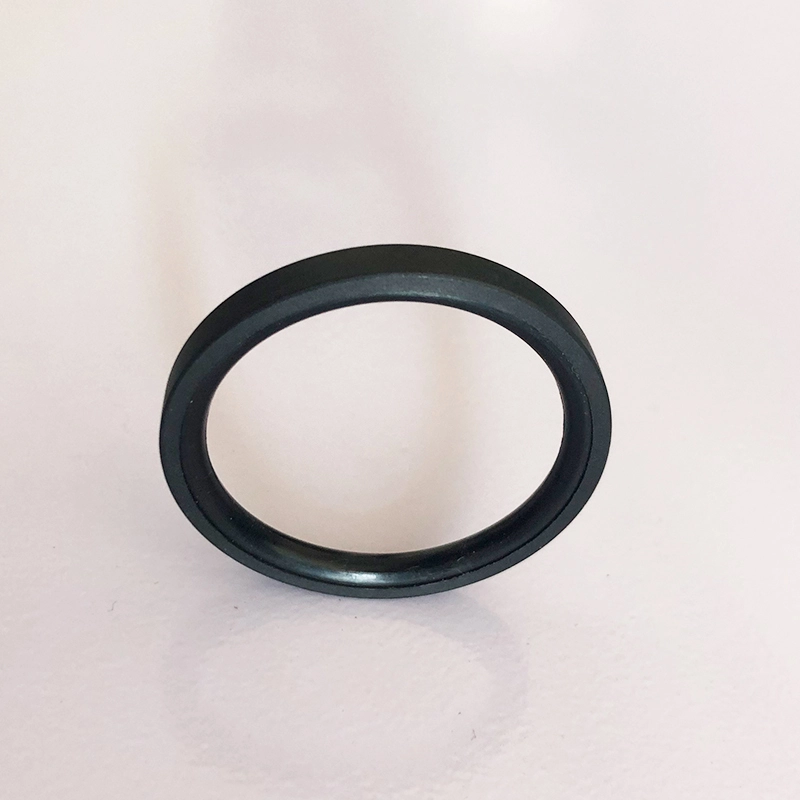

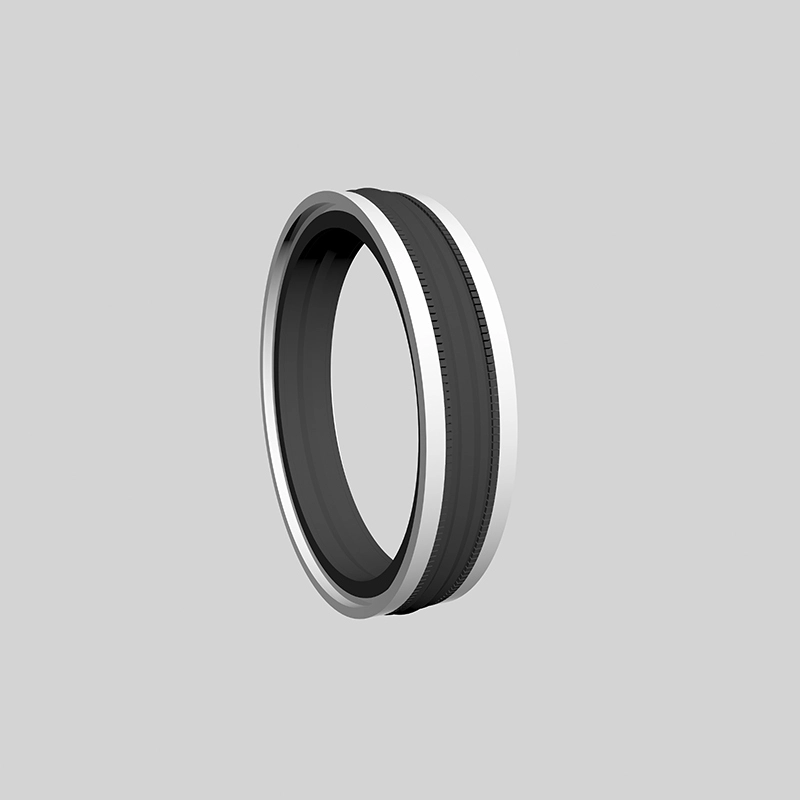

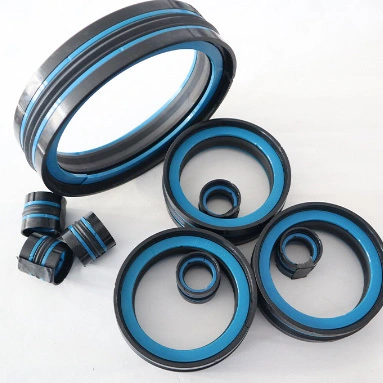

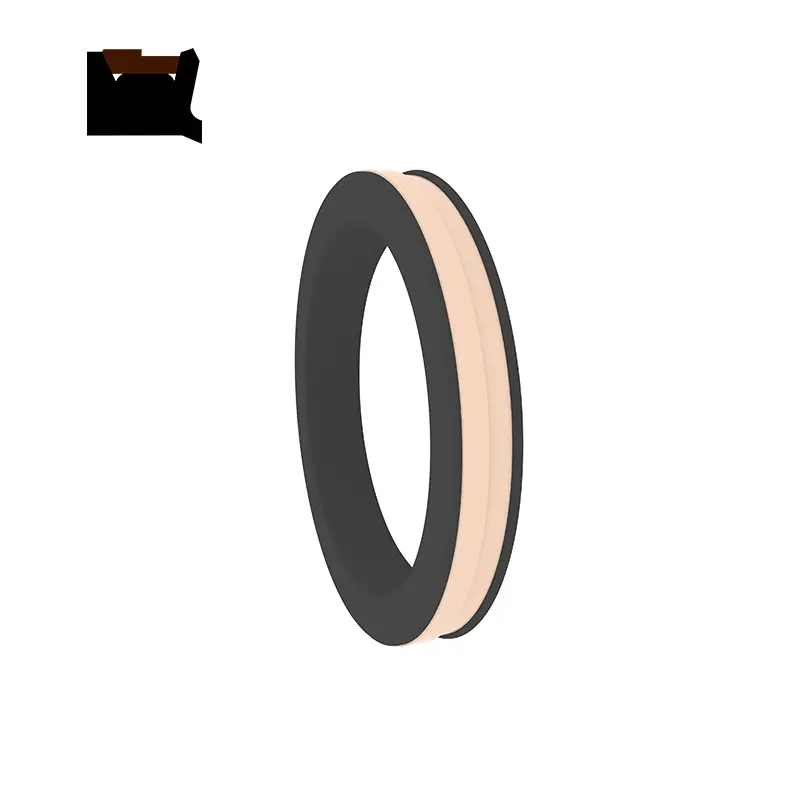

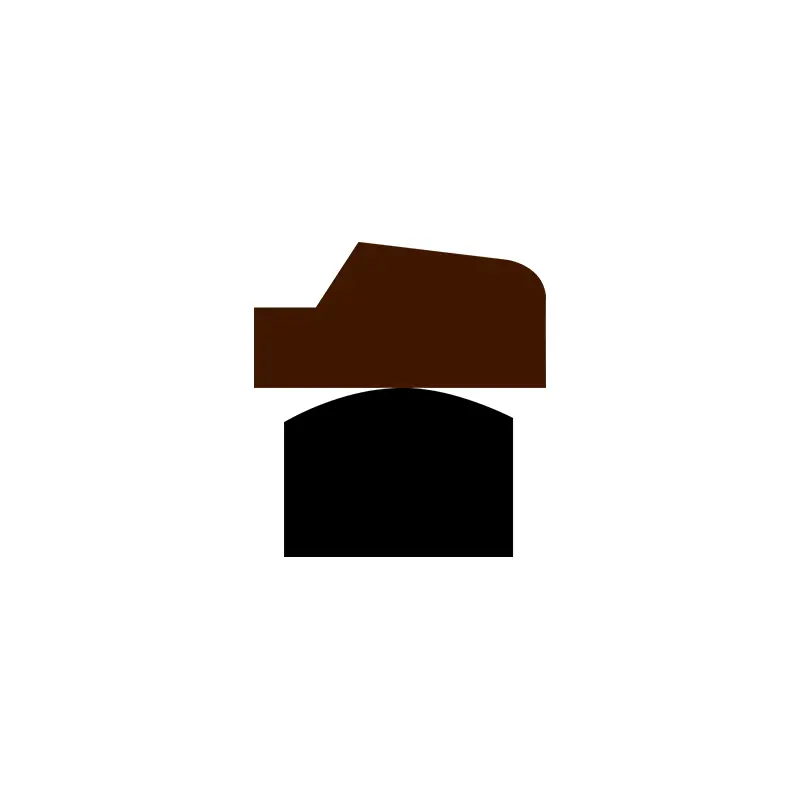

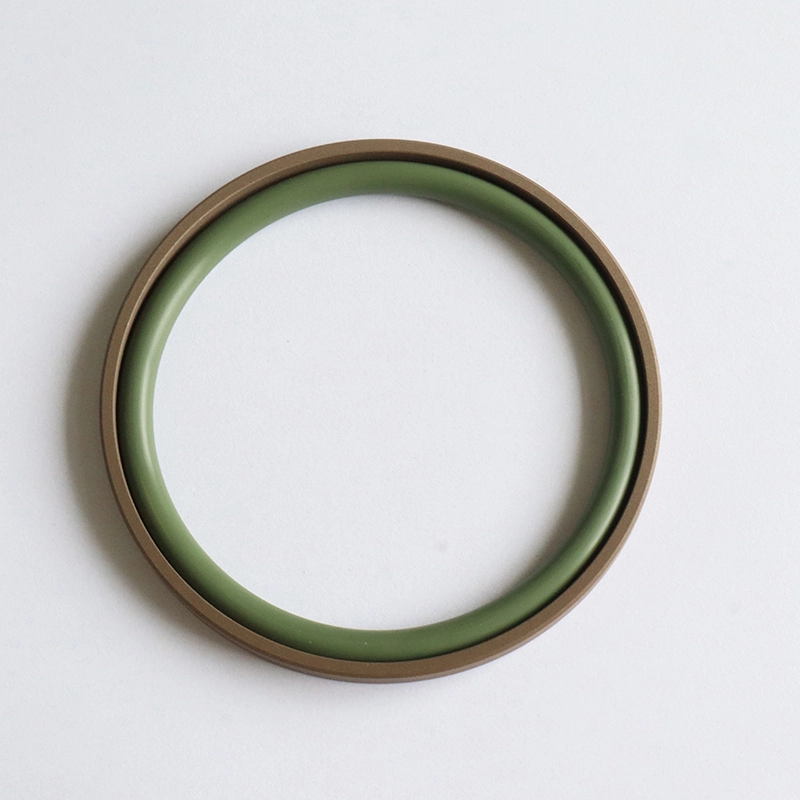

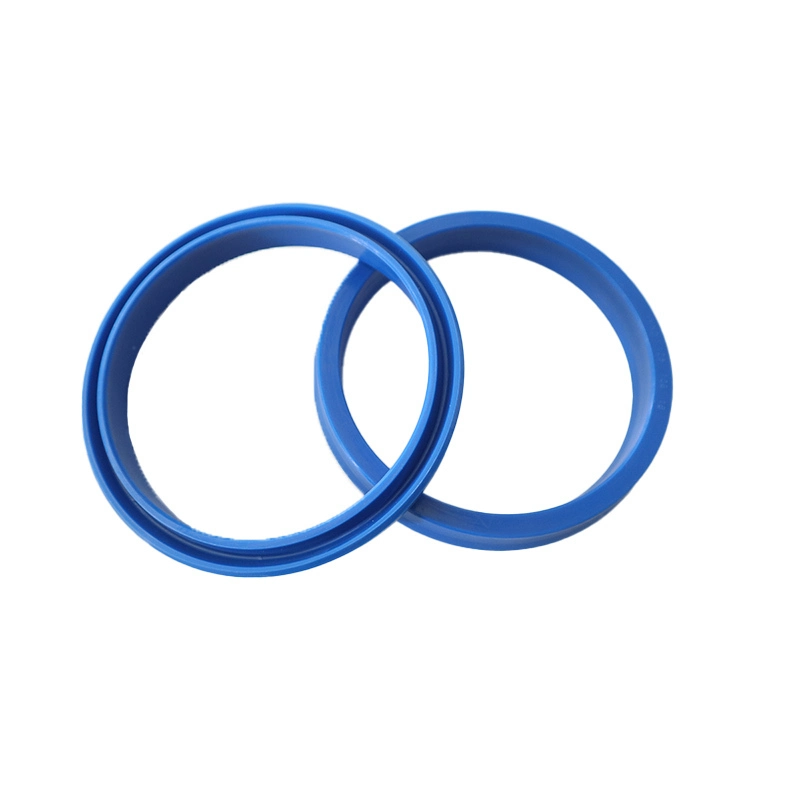

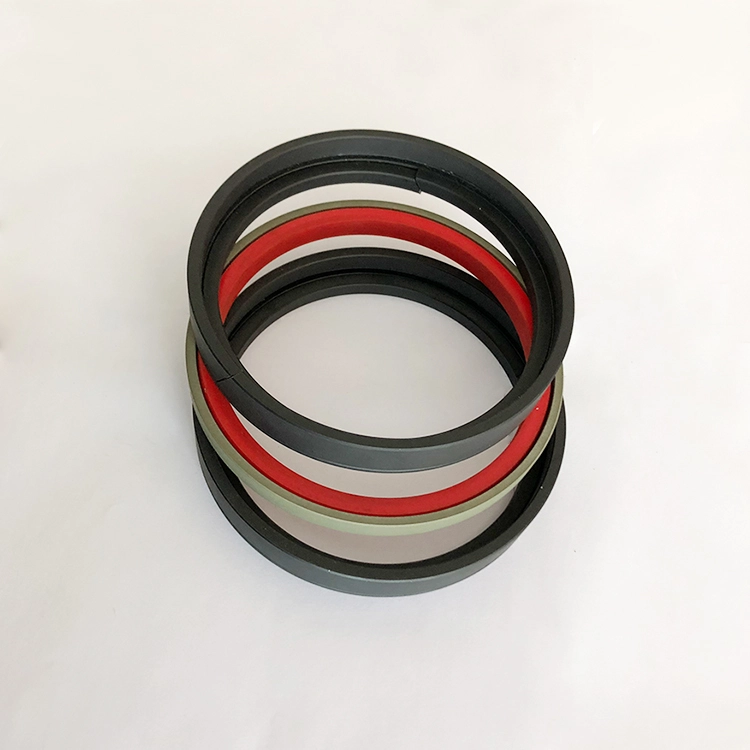

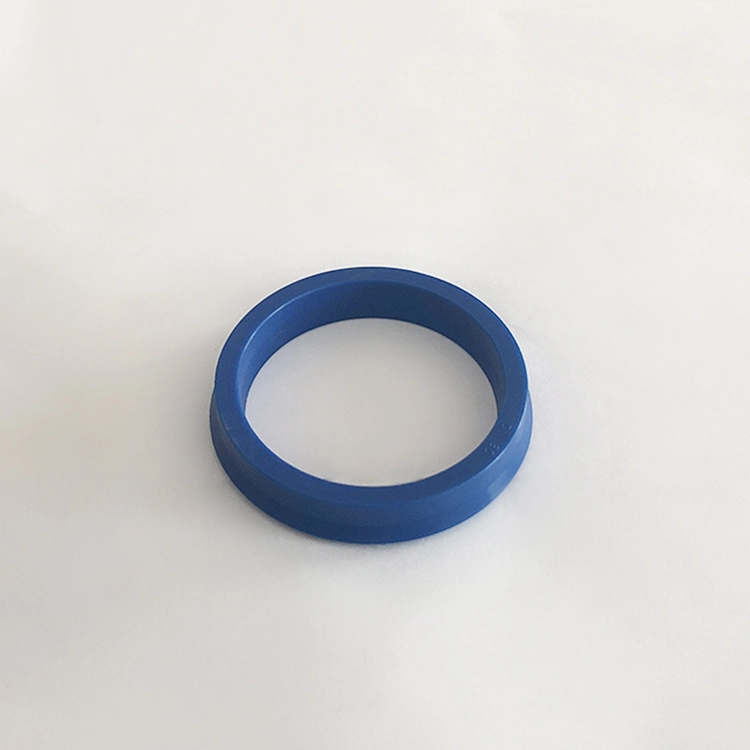

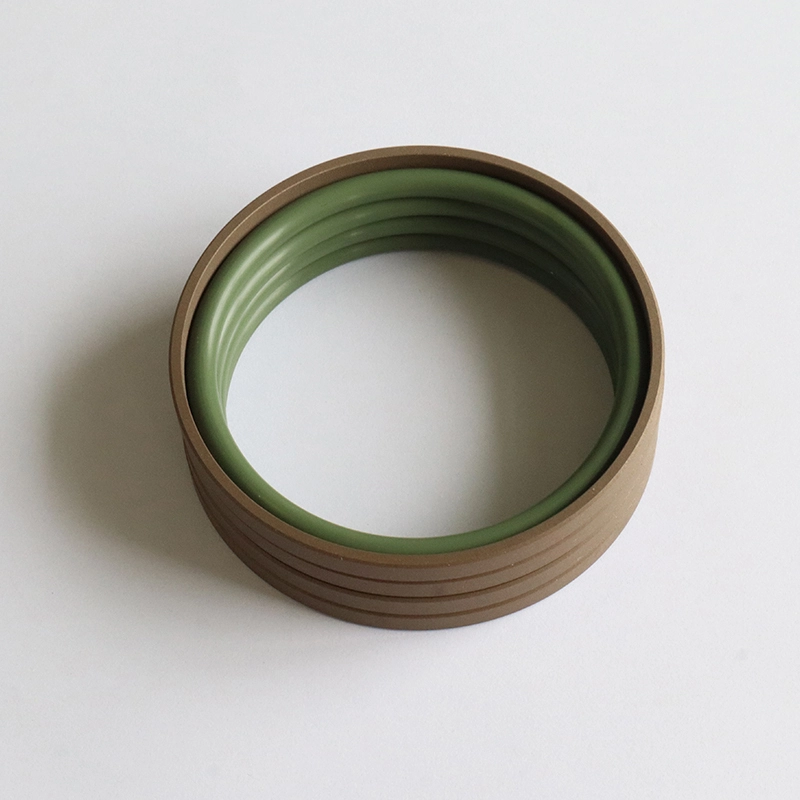

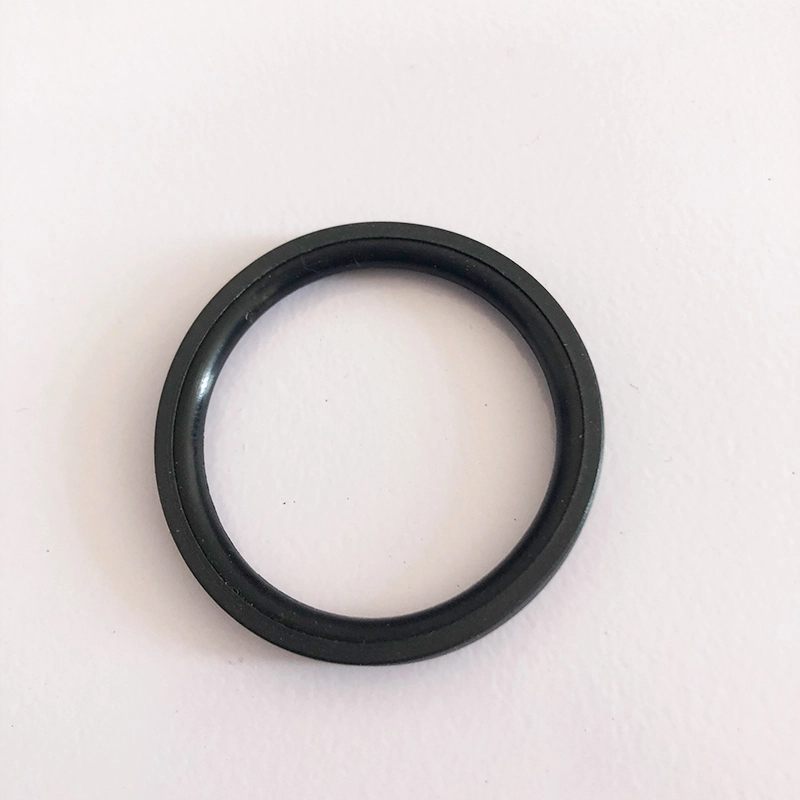

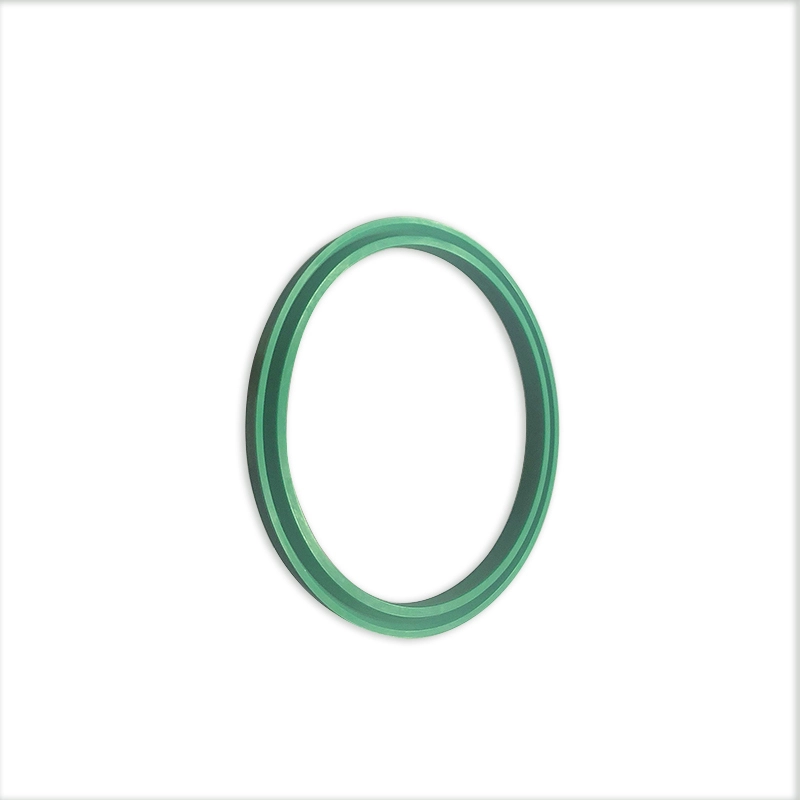

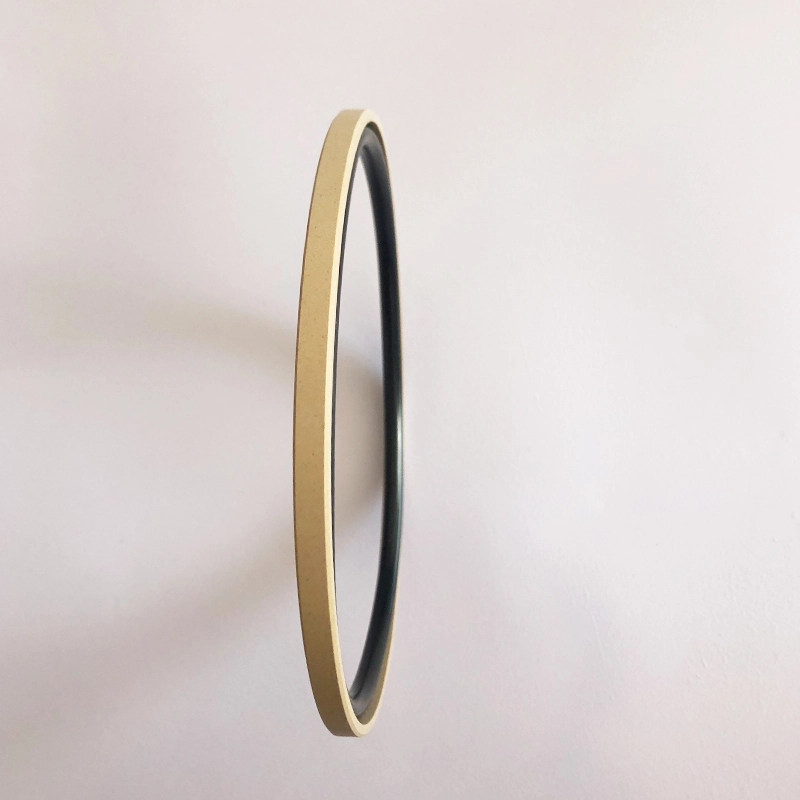

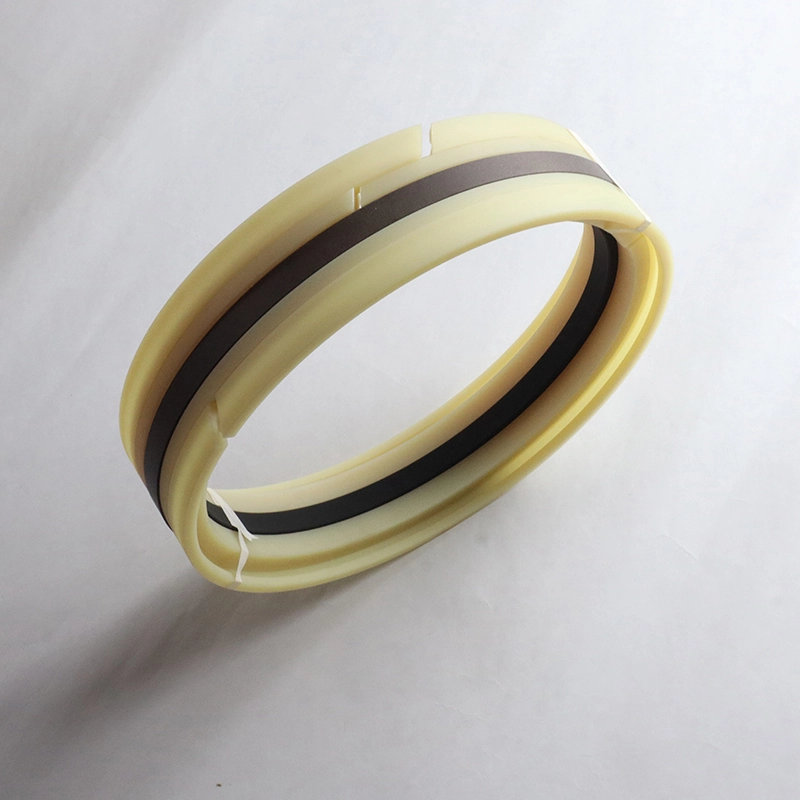

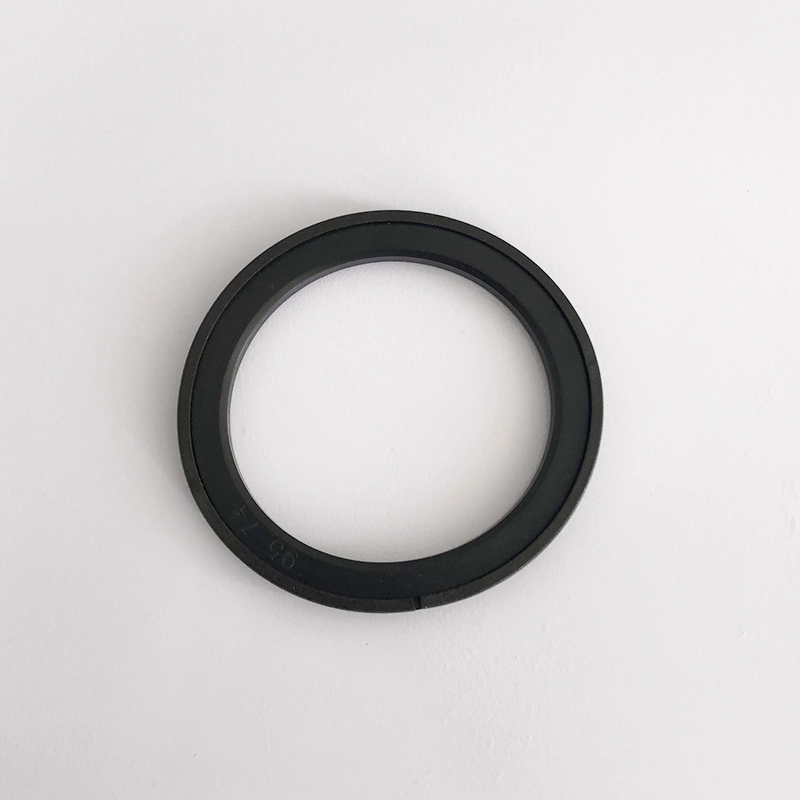

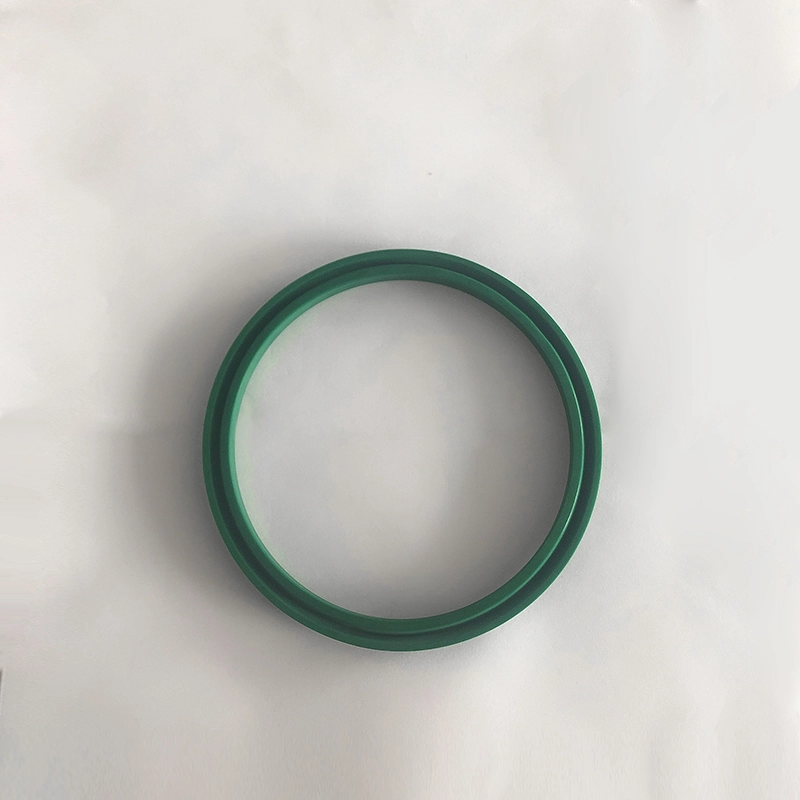

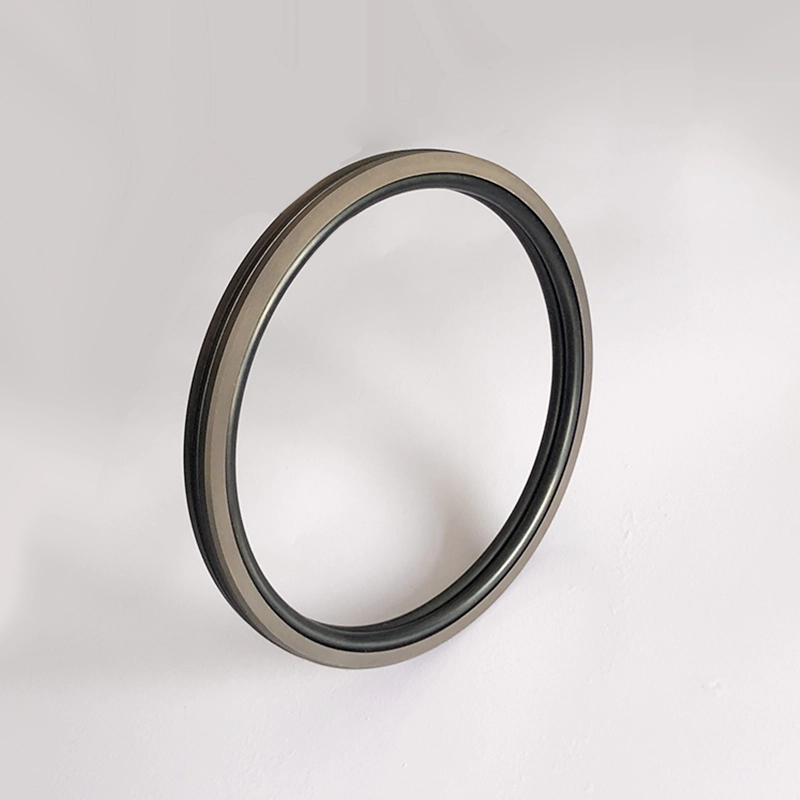

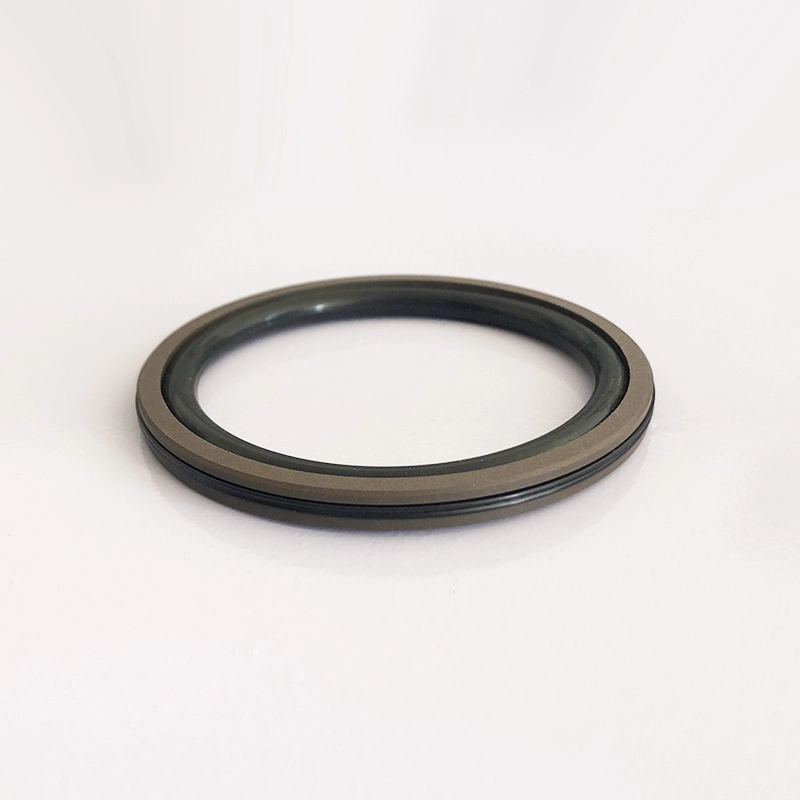

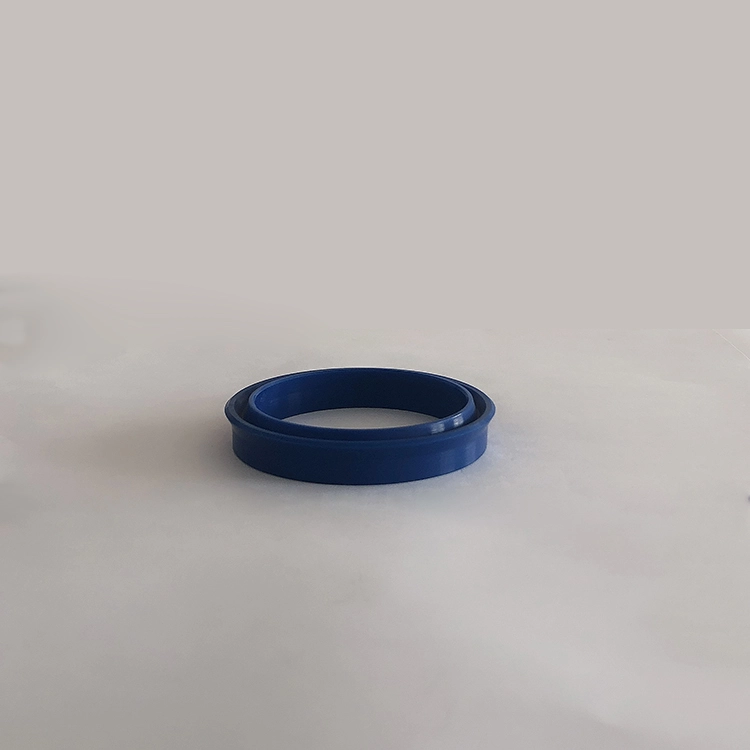

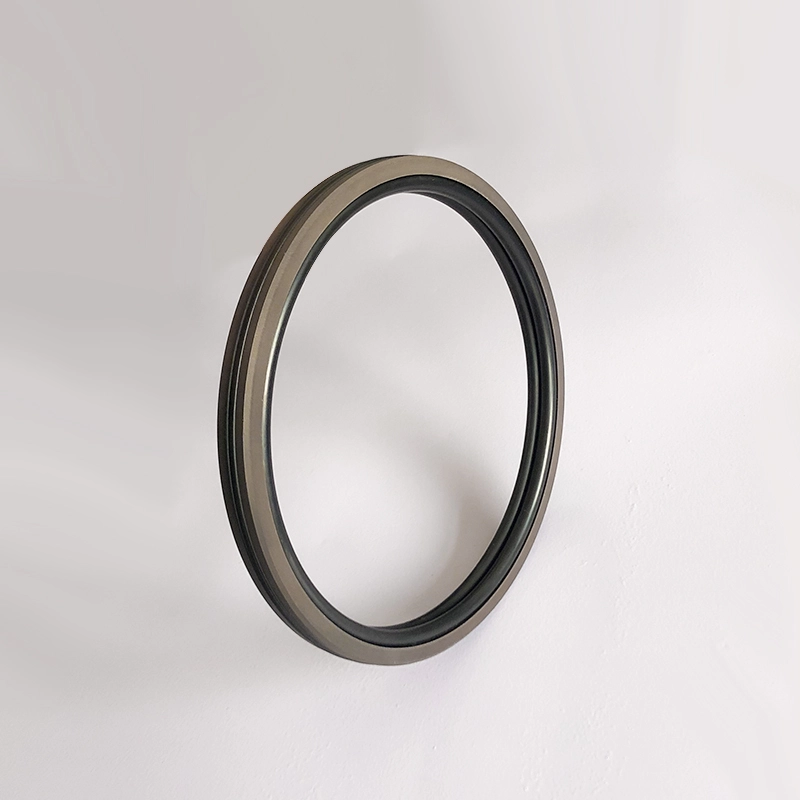

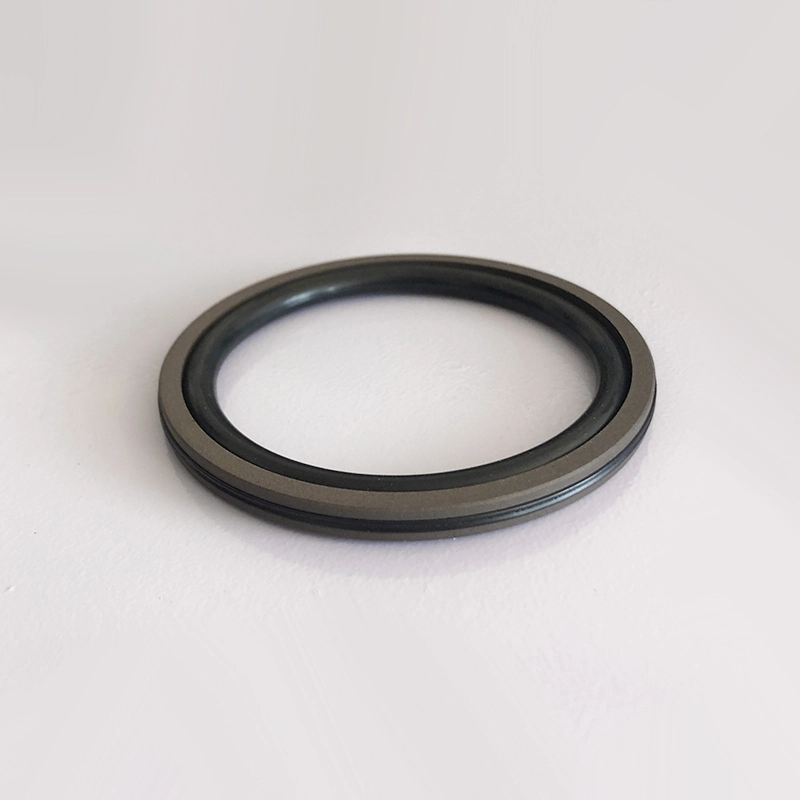

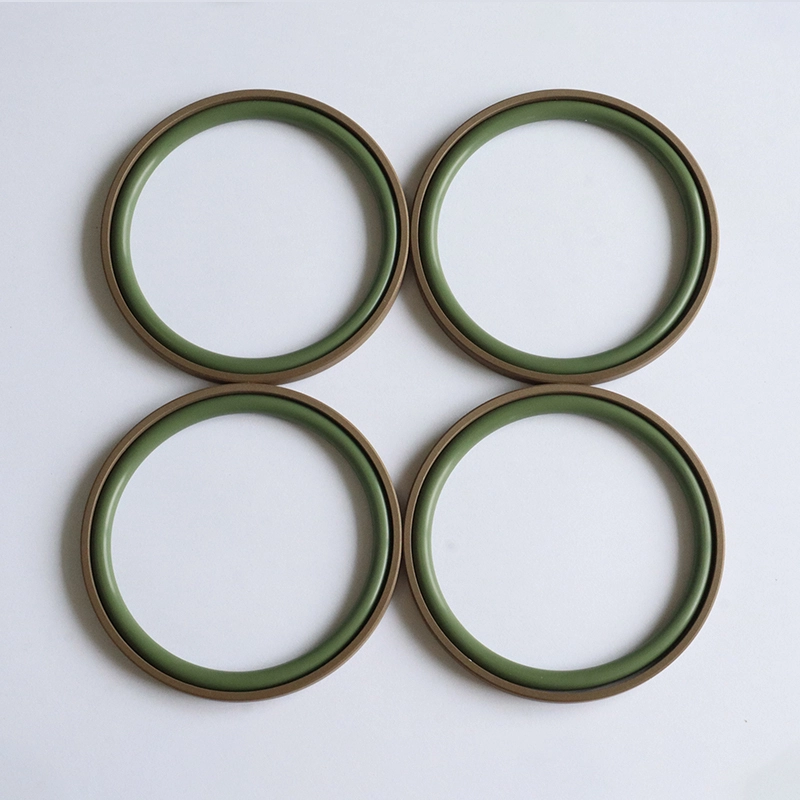

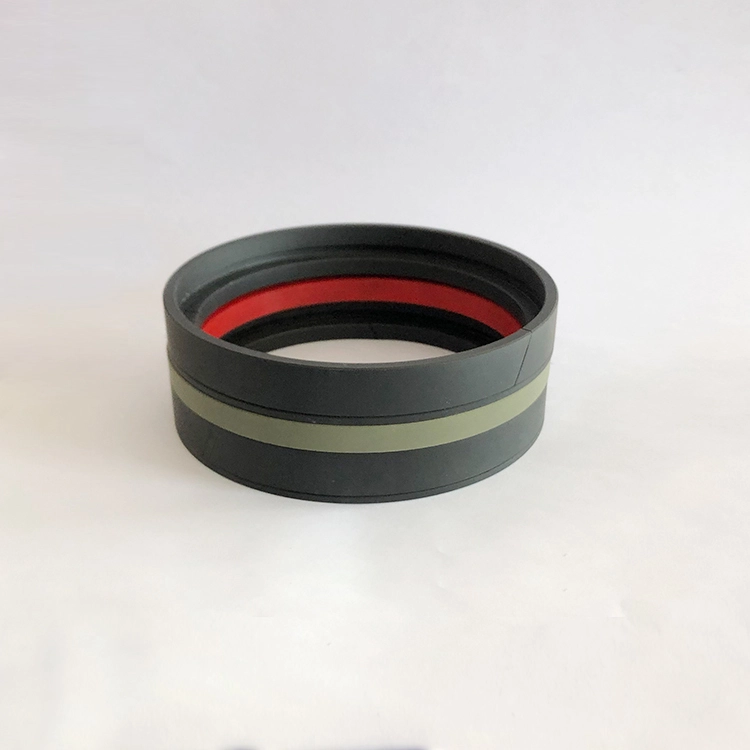

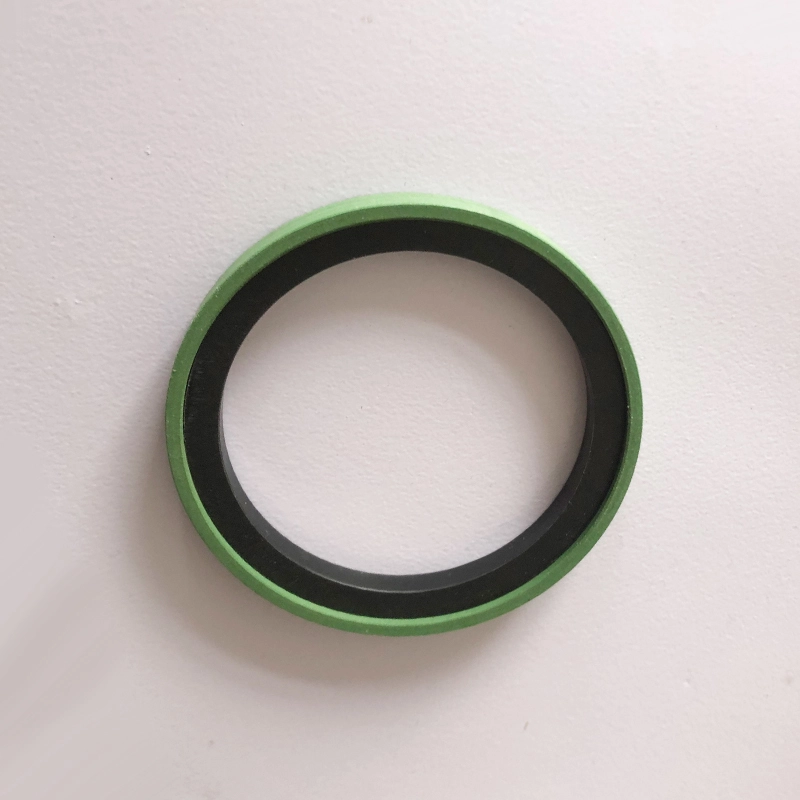

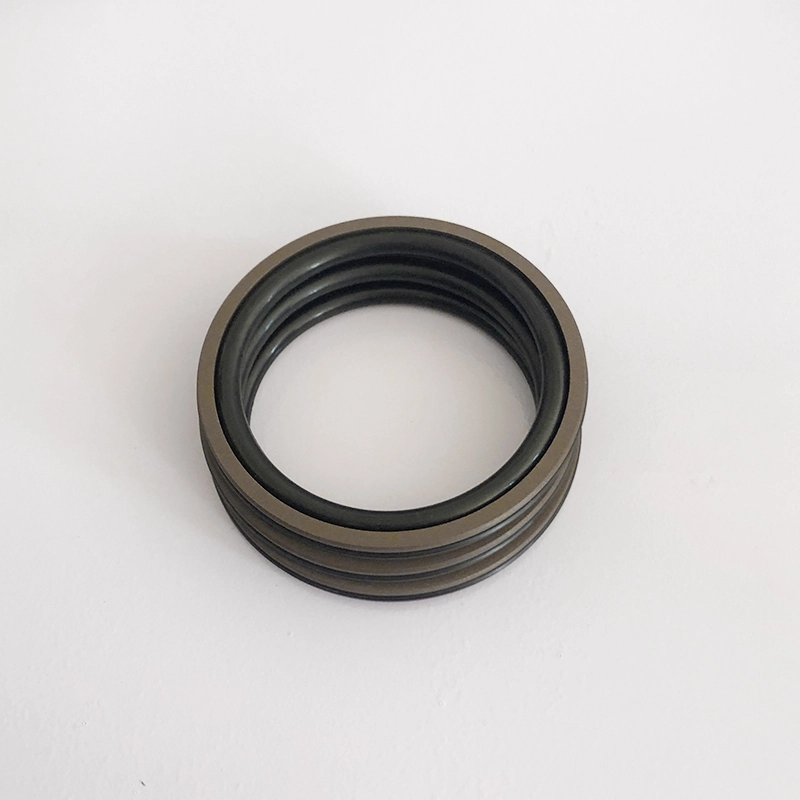

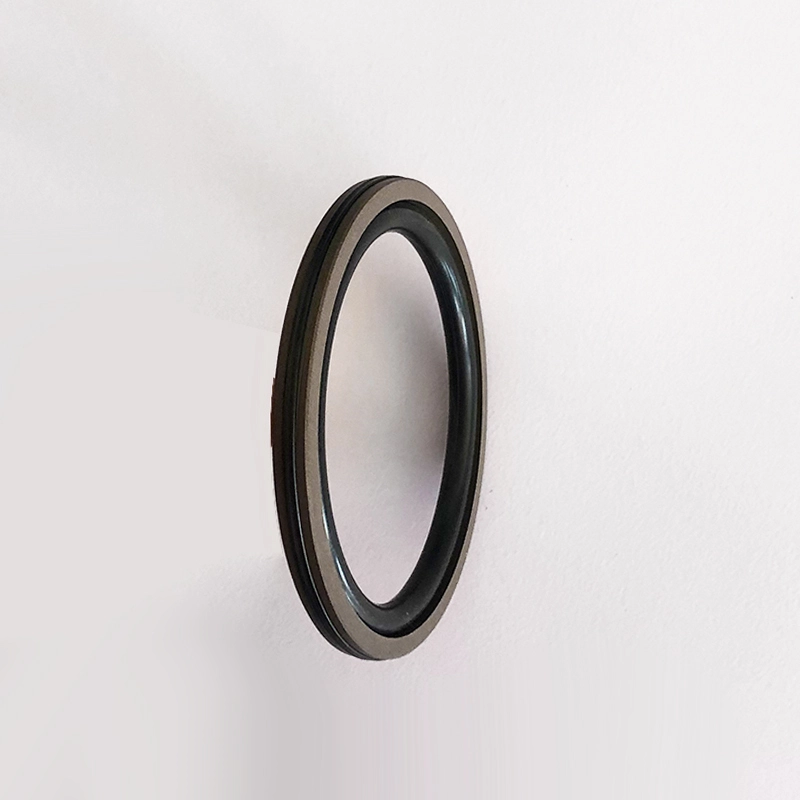

Гидравлические уплотнения для поршневых отверстий, в нашем заводе и в центре исследований и разработок, существуют подразделенные модели и типы, каждая из которых имеет свои характеристики, но мы достигли строгого контроля качества.

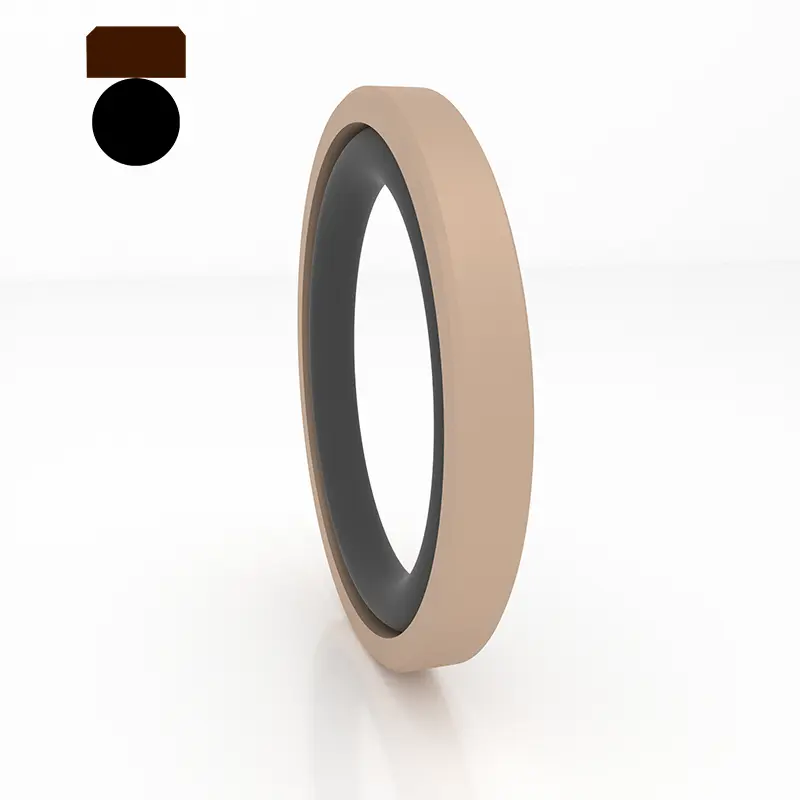

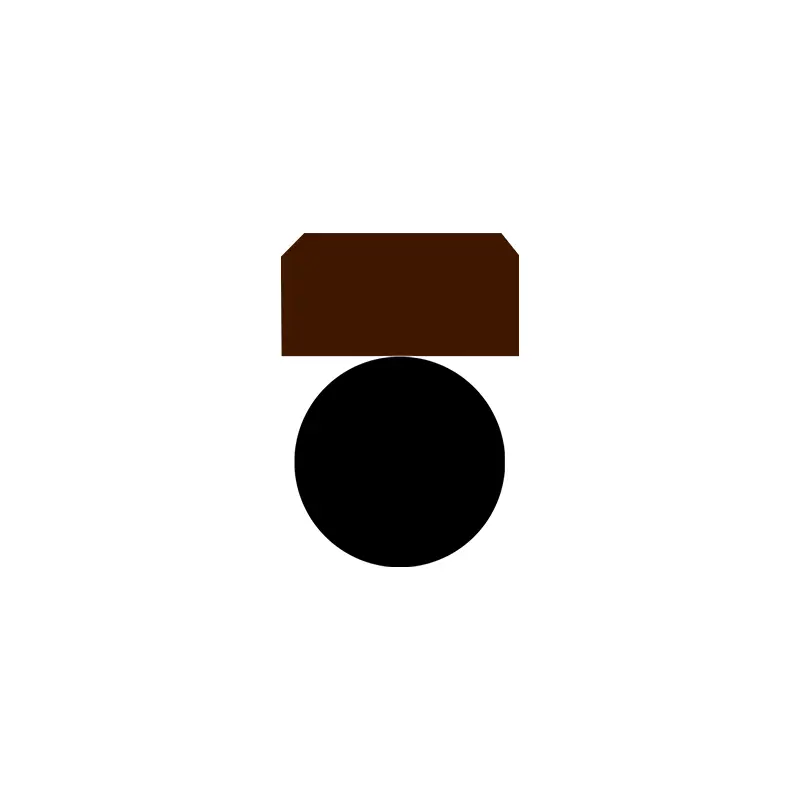

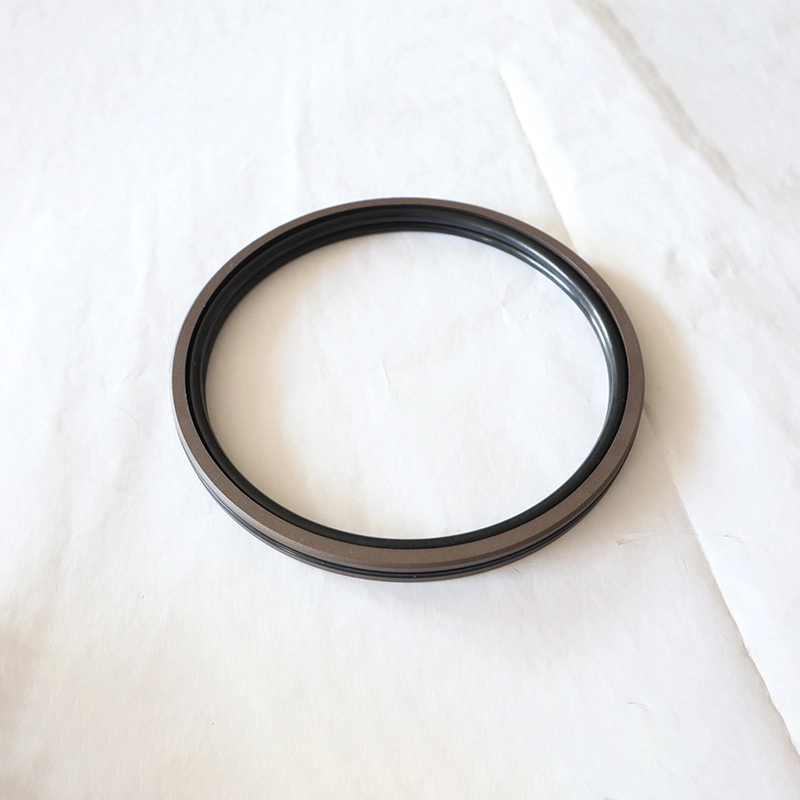

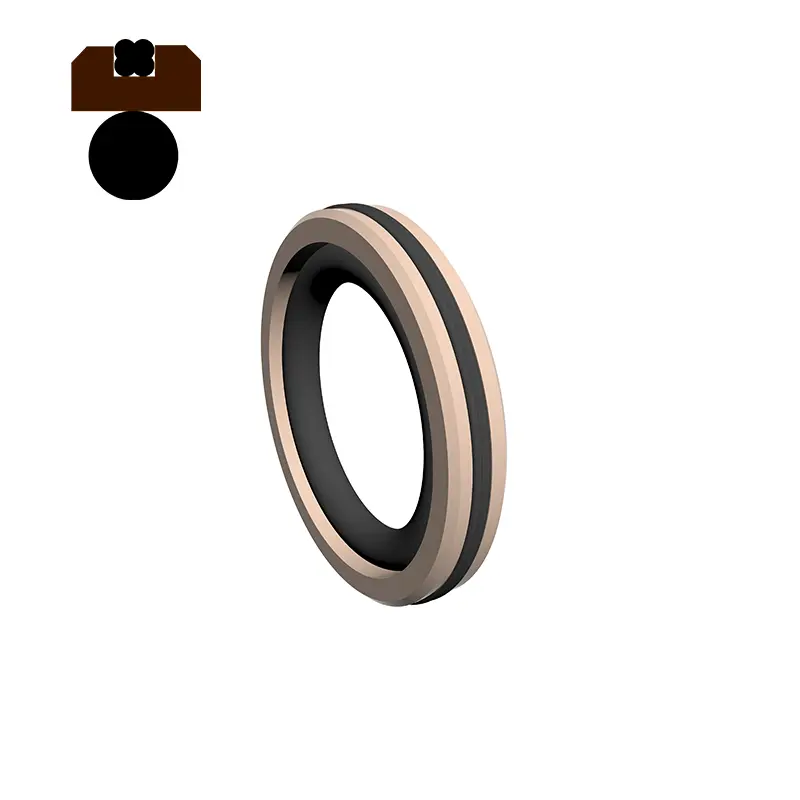

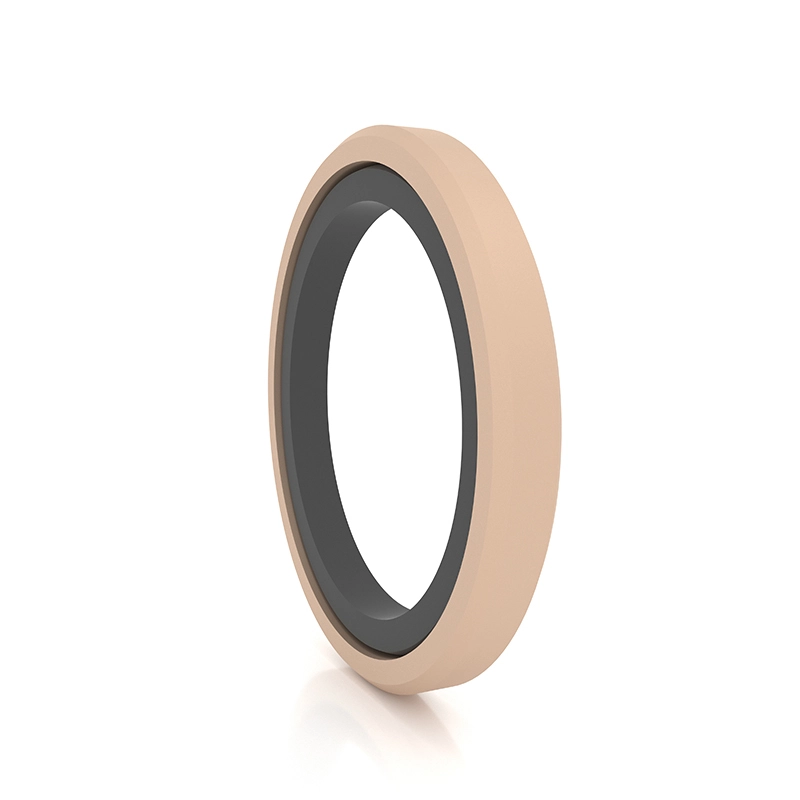

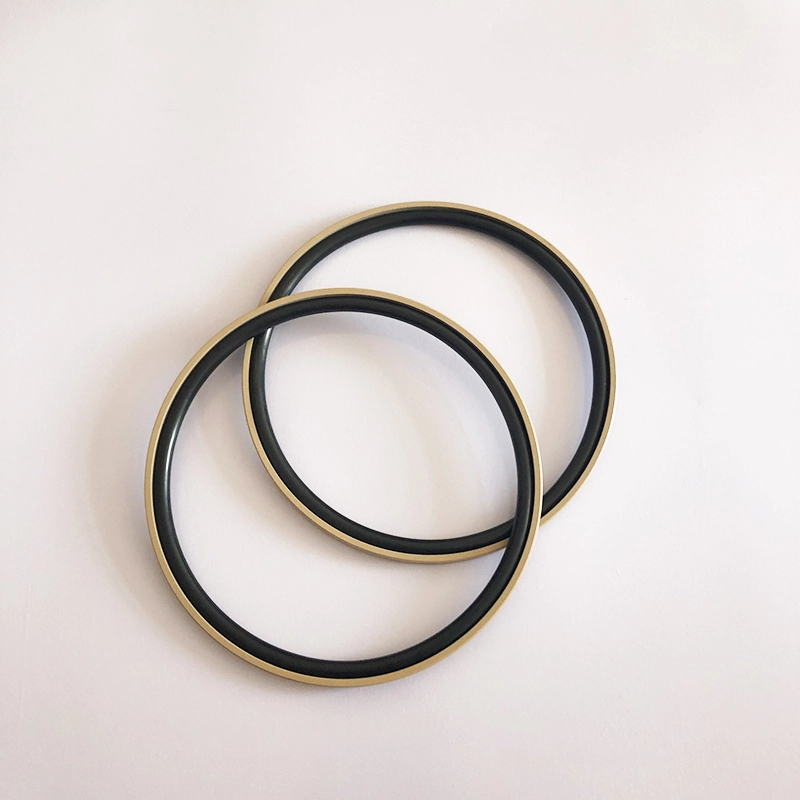

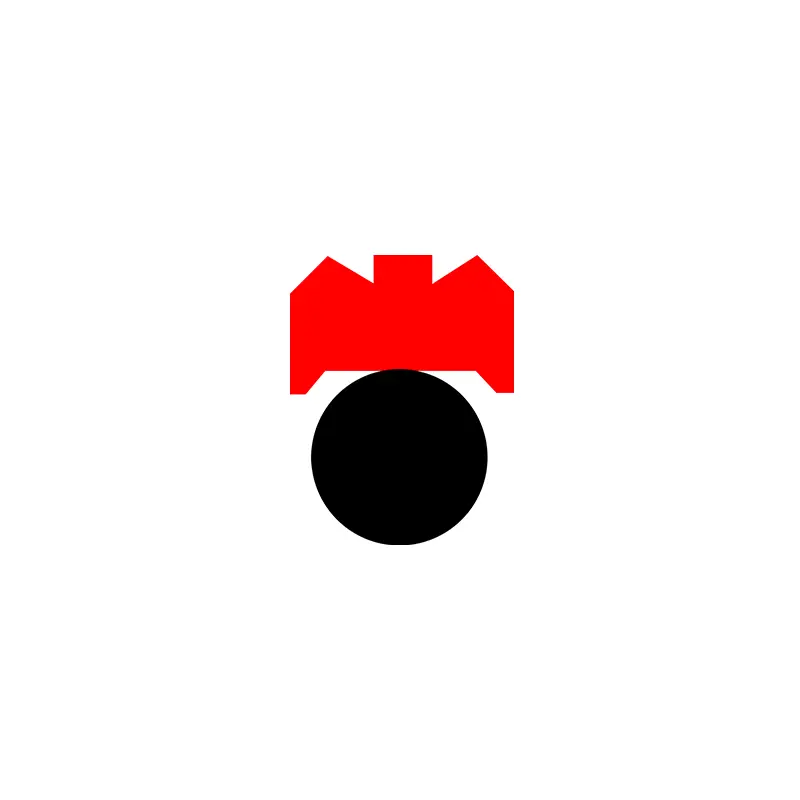

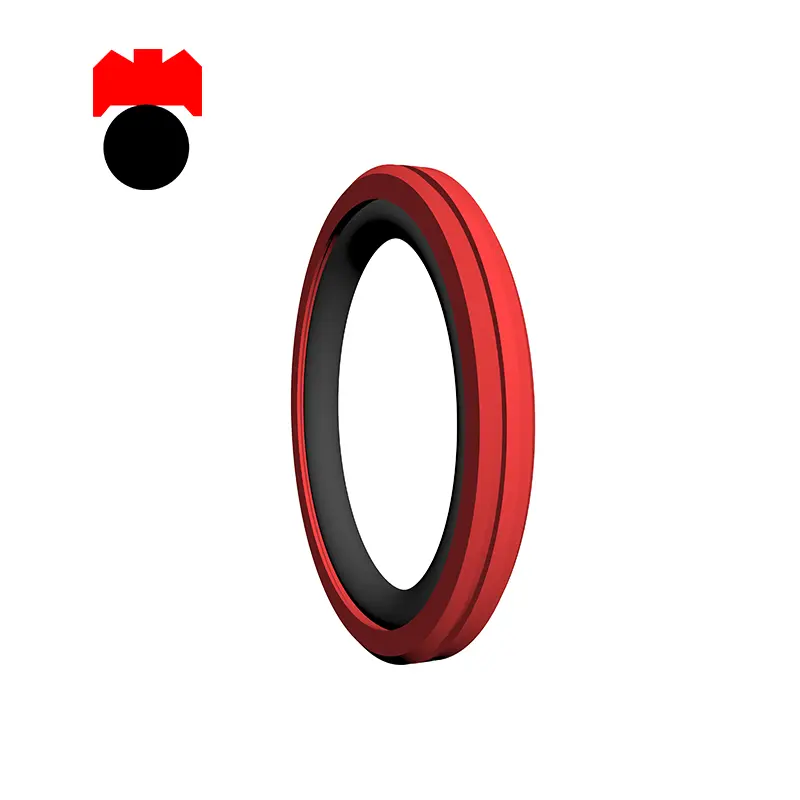

RC61 и RC62 состоят из заполненного прямоугольного герметичного кольца PTFE и о-образного резинового кольца, подходящего для гидравлического взаимного обратного движения двунаправленного герметизации давления. RC61-B состоит из заполненного PTFE-ступенчатого герметичного кольца и о-образного резинового кольца, подходящего для гидравлического поршневого движения однонаправленное уплотнение давления. RC62-B представляет собой тяжелое уплотнение обратного шага, подходящее для герметизации однонаправленного герметизации давления. Уплотнительное кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Обычно он используется в сочетании с направляющим кольцом для тяжелого гидравлического оборудования. Раздельные (открытые) канавки должны использоваться для цилиндров диаметром менее 30 мм. Функции:
1. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего;
2. Очень высокое стабильность давления при давлении и суровых условиях;
3. Долгий срок службы, может быть использован для без масляных смазочных уплотнений;
4. Может использоваться для герметизации среды с низким содержанием сумасшедших, таких как вода;

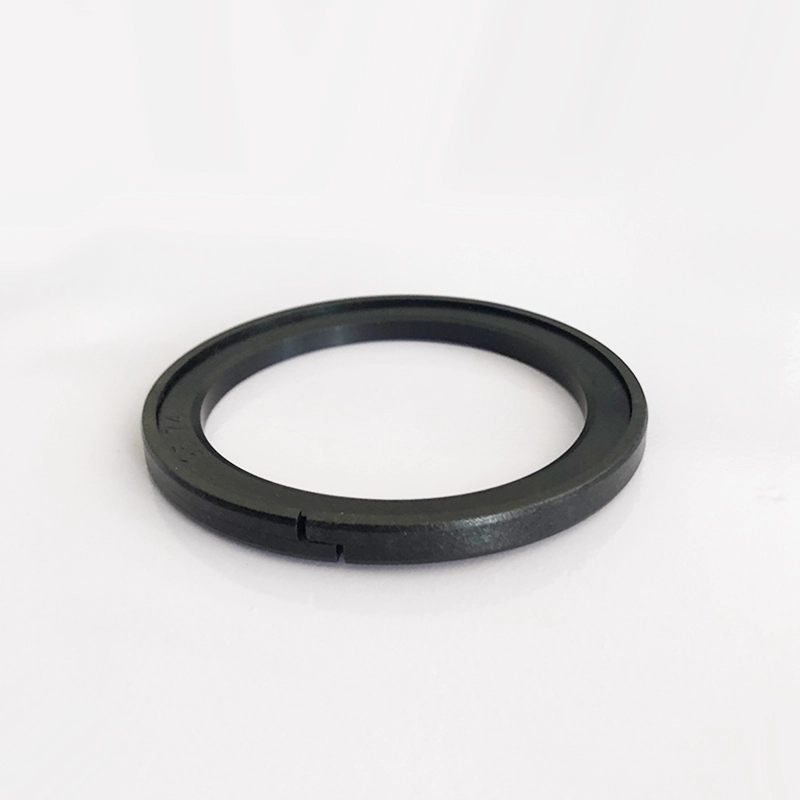

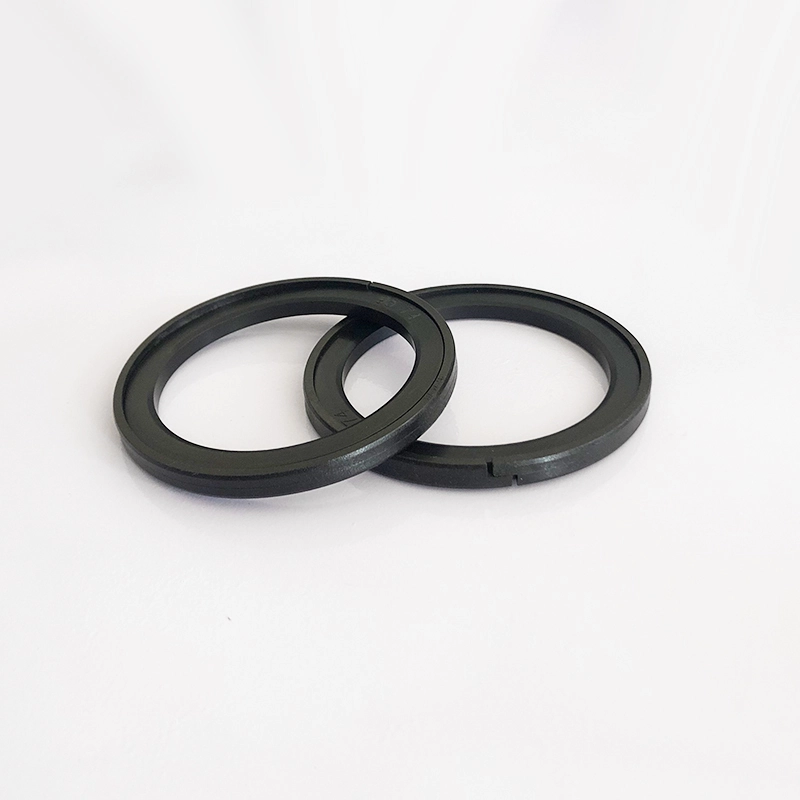

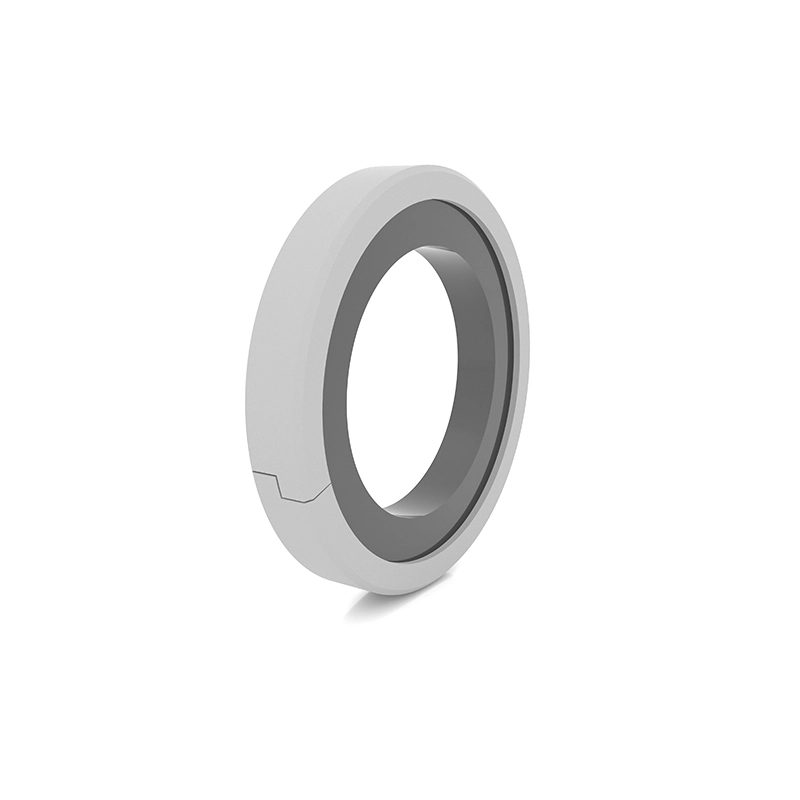

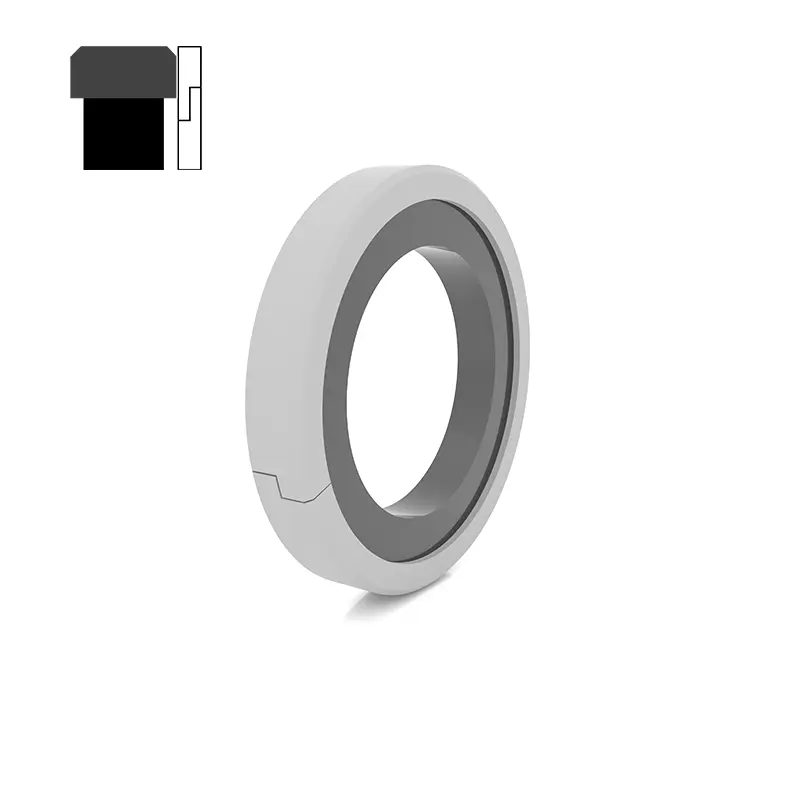

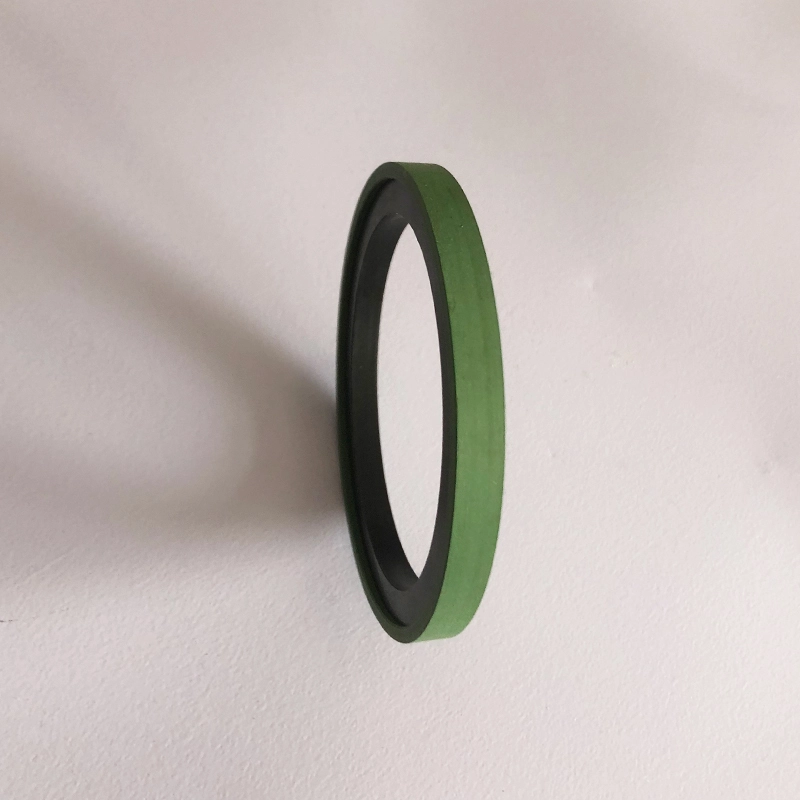

OK состоит из термопластичного открытого герметизирующего кольца, изготовленного из специального материала и прямоугольного резинового кольца, которое подходит для гидравлического возвратного движения двунаправленного уплотнения давления. Резиновое кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Поскольку герметизирующее кольцо принимает открытую структуру, проблема, которую решается на глидном кольце, нужны специальные инструменты. Функции:
1. Низкое трение, небольшое начальное сопротивление, гладкое движение, без ползущего;
2. Очень высокое стабильность давления при давлении и суровых условиях;
3. Простая и удобная установка, инструменты сборки не требуются;
4. Может использоваться для герметизации среды с низким содержанием сумасшедших, таких как вода;
5. Хорошие антиэкстразионные характеристики, позволяющие больший разрыв экструзии.

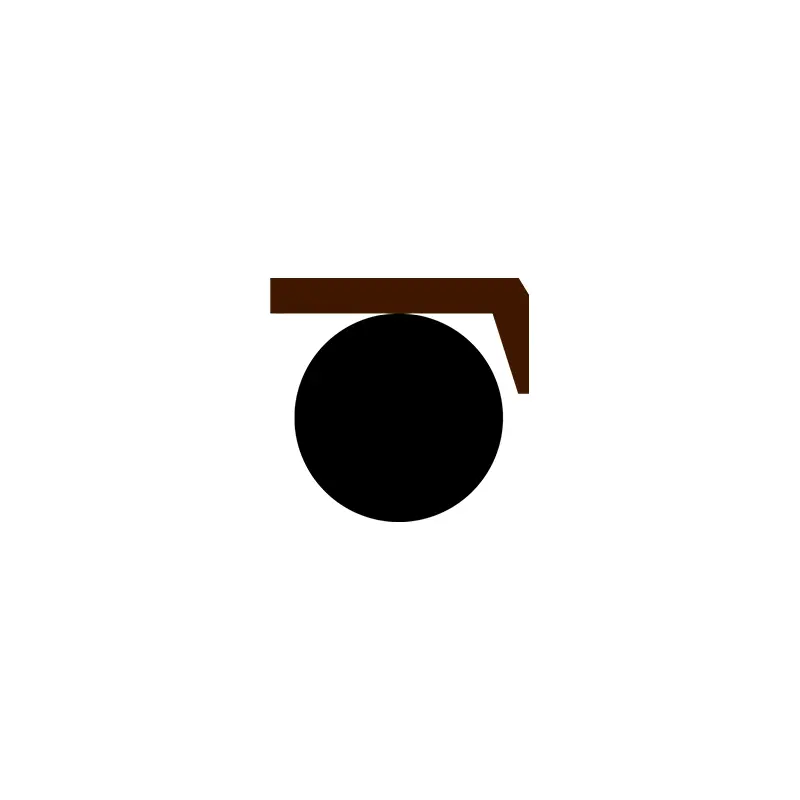

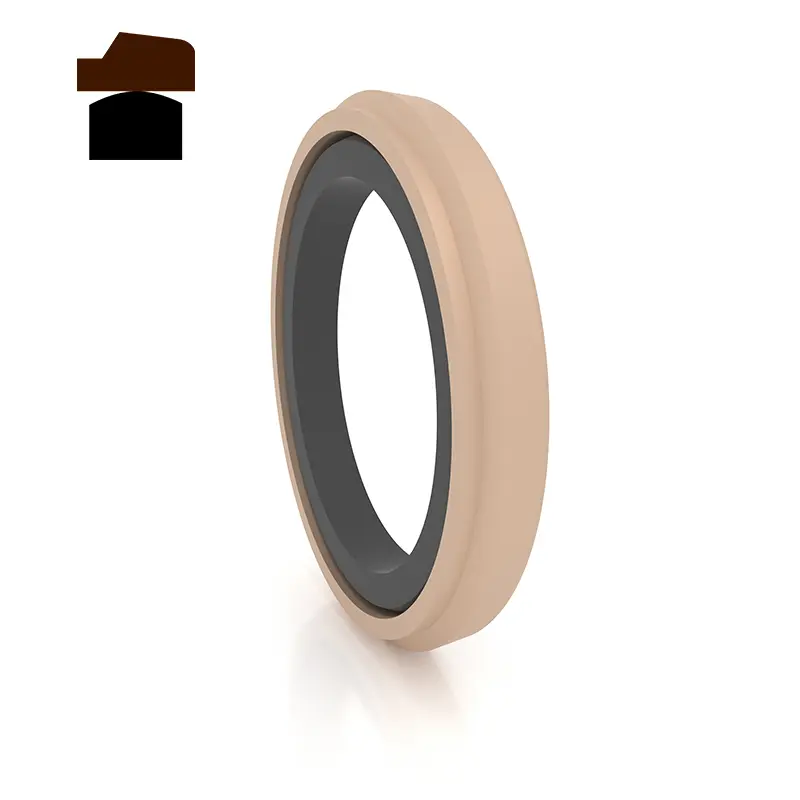

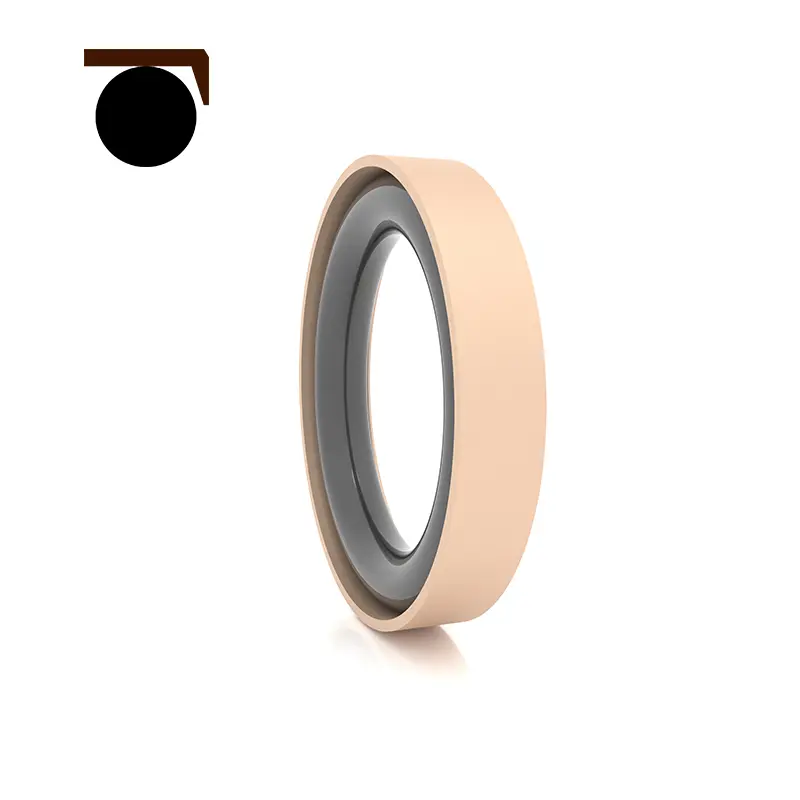

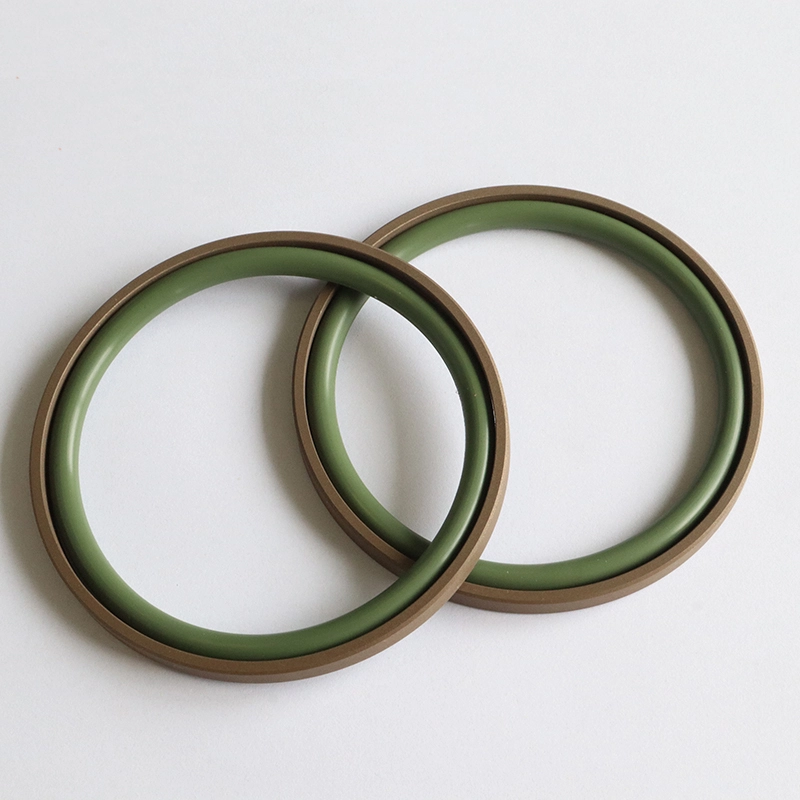

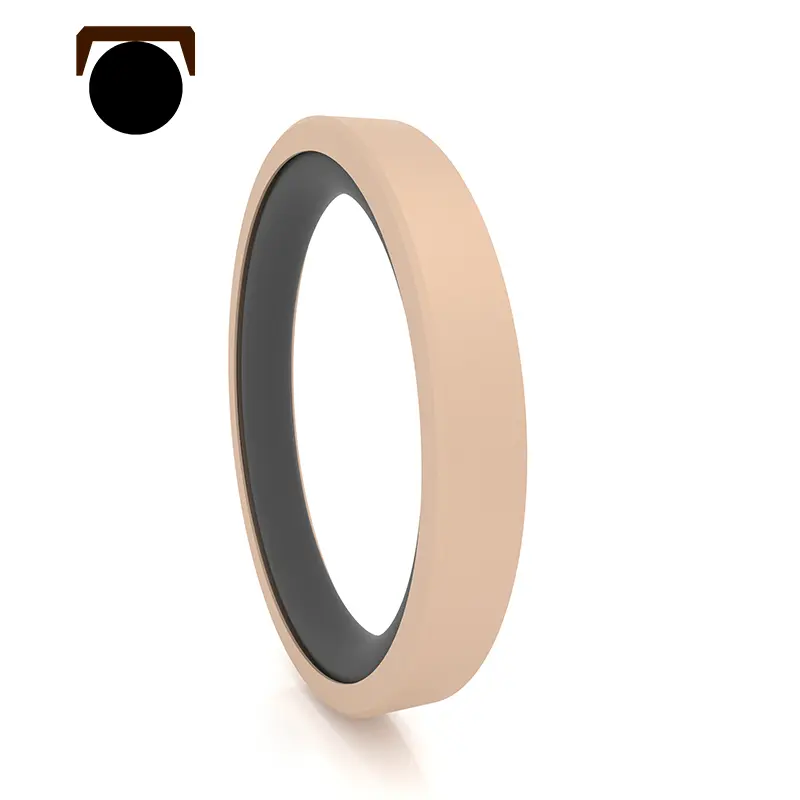

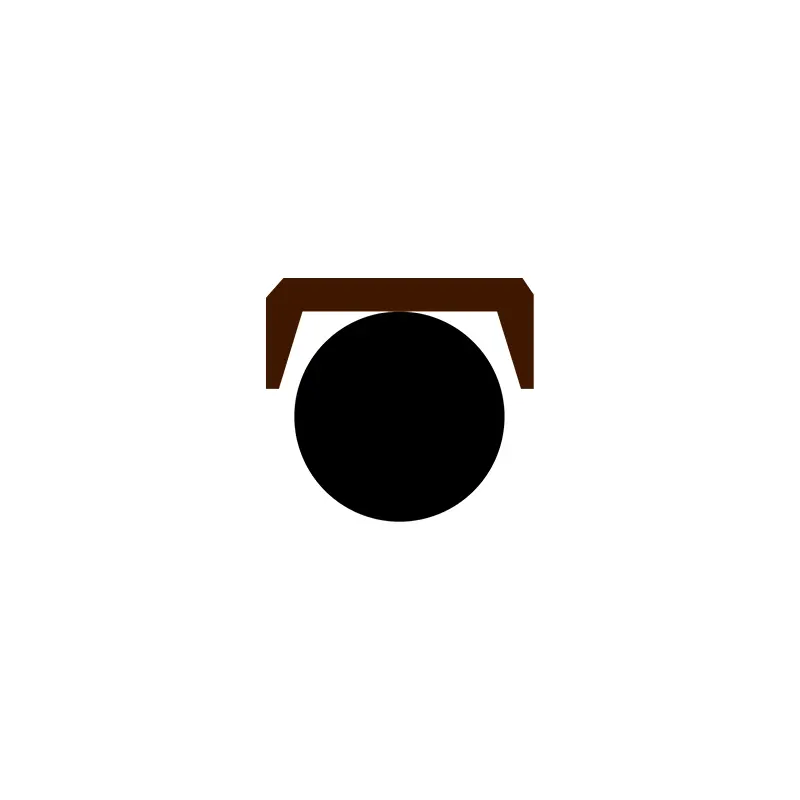

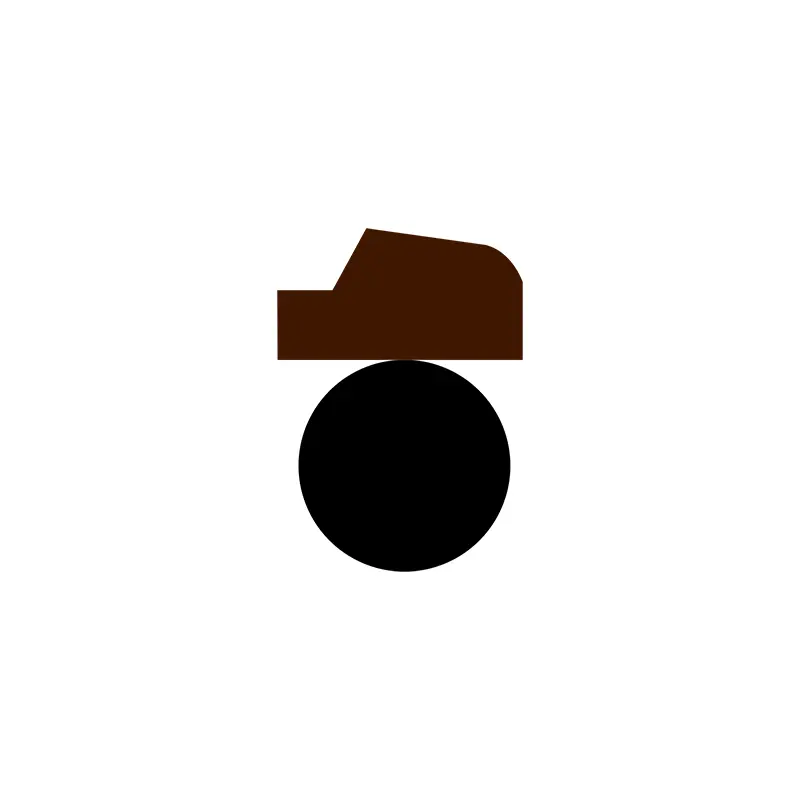

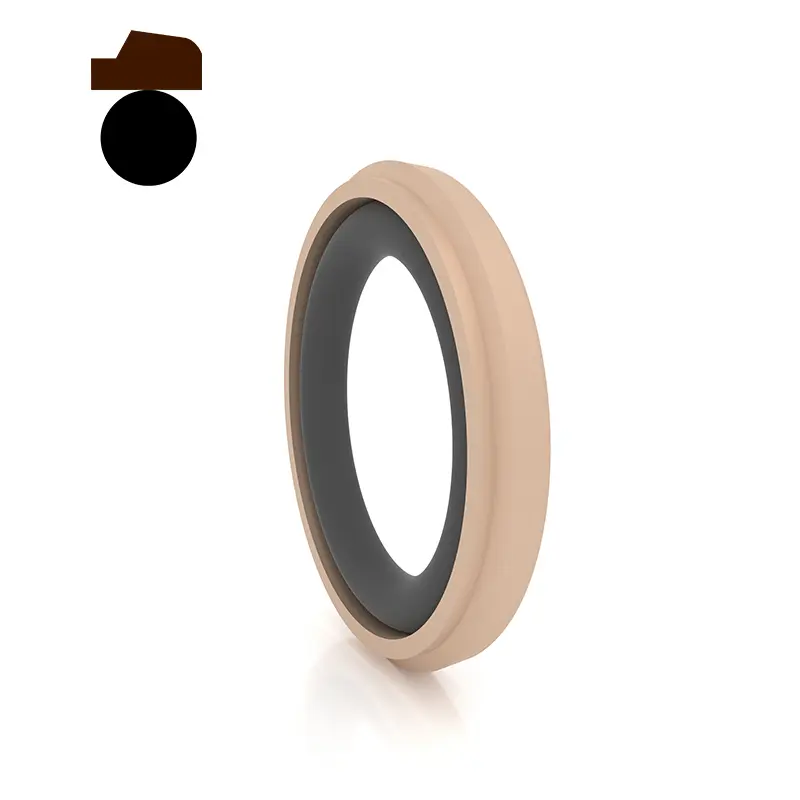

RC63 состоит из герметичного кольца в форме крышки PTFE и о-образного резинового кольца, которое подходит для гидравлического и пневматического поршневого движения двунаправленного герметизации давления. О-образное кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Поскольку герметизирующее кольцо применяет тонкую конструкцию губ, последующая способность компенсации хороша, поэтому производительность герметизации хороша, и его можно установить в кольцевой канавке GB12350. Раздельные (открытые) канавки следует использовать для диаметров цилиндров менее 30 мм. Функции:
1. его можно использовать как для гидравлического, так и для пневматического, и может использоваться для двунаправленного герметизации давления;
2. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего;
3. Долгий срок службы, может быть использован для без масляных смазочных уплотнений;
Небольшое структурное пространство, легкая установка и техническое обслуживание;

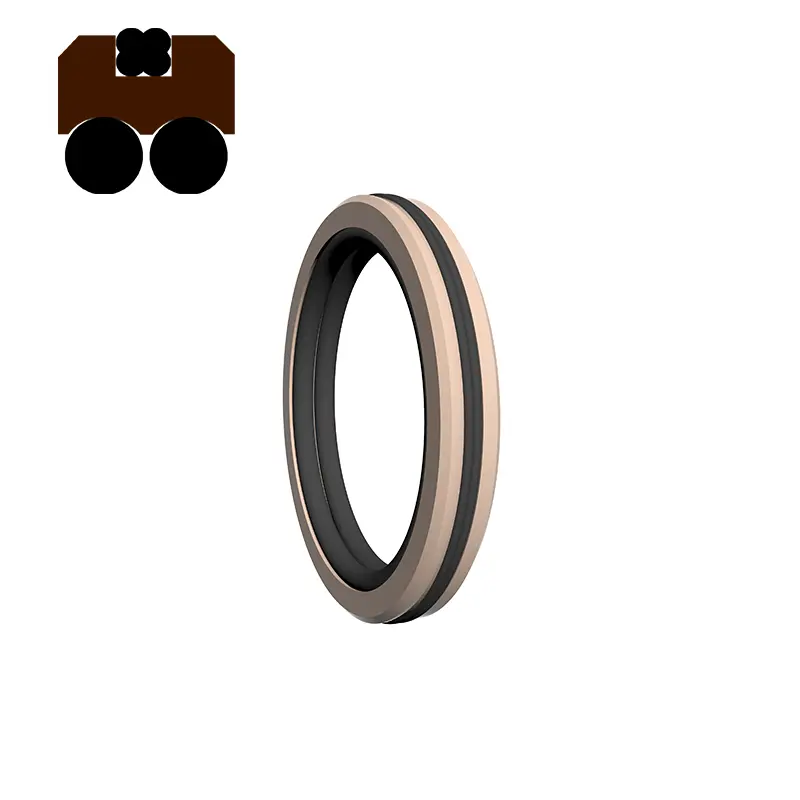

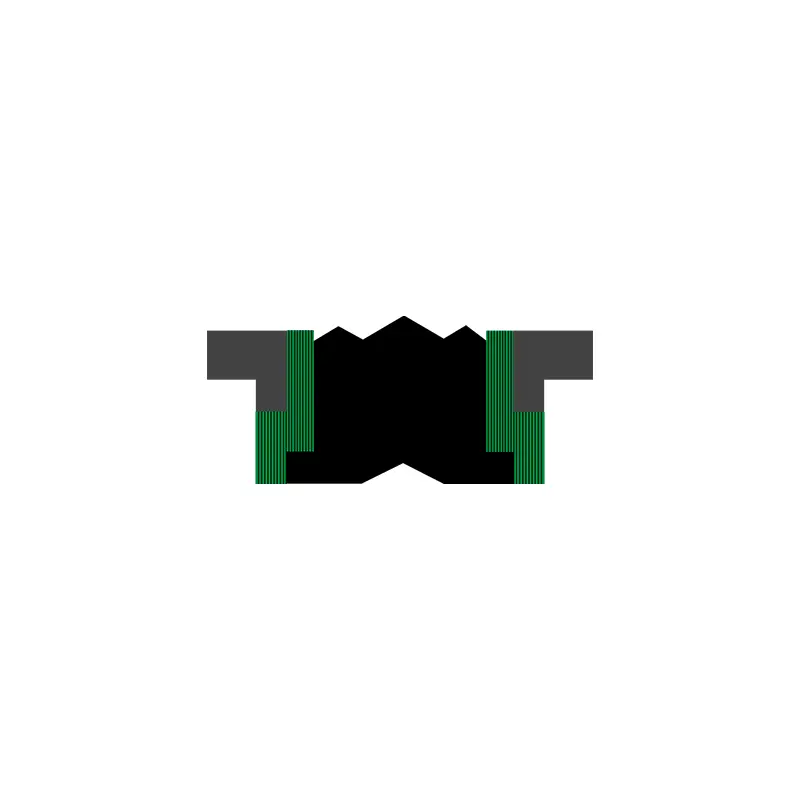

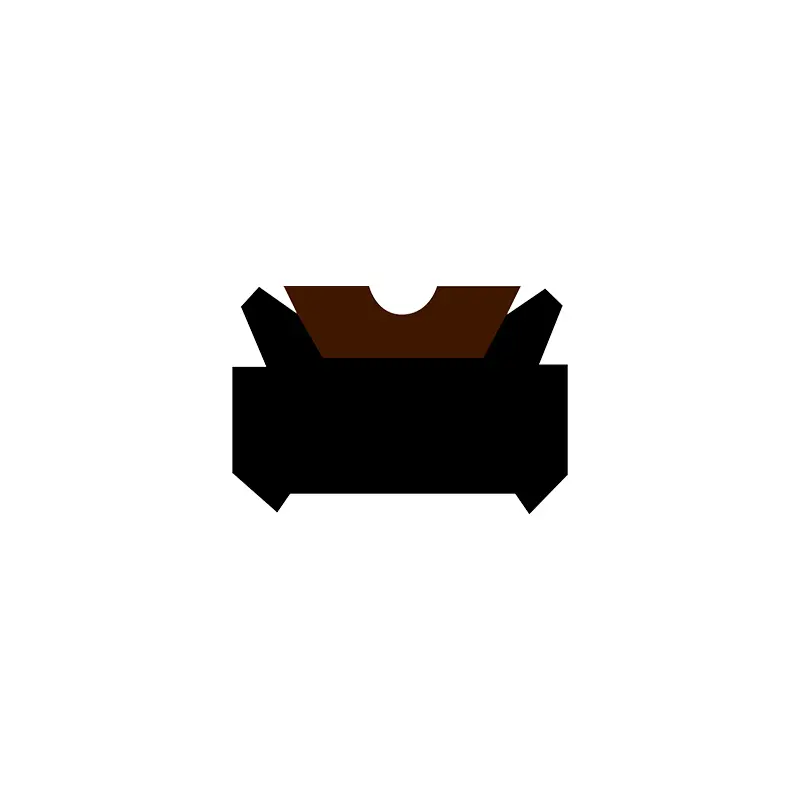

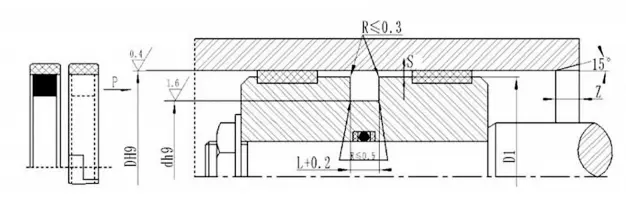

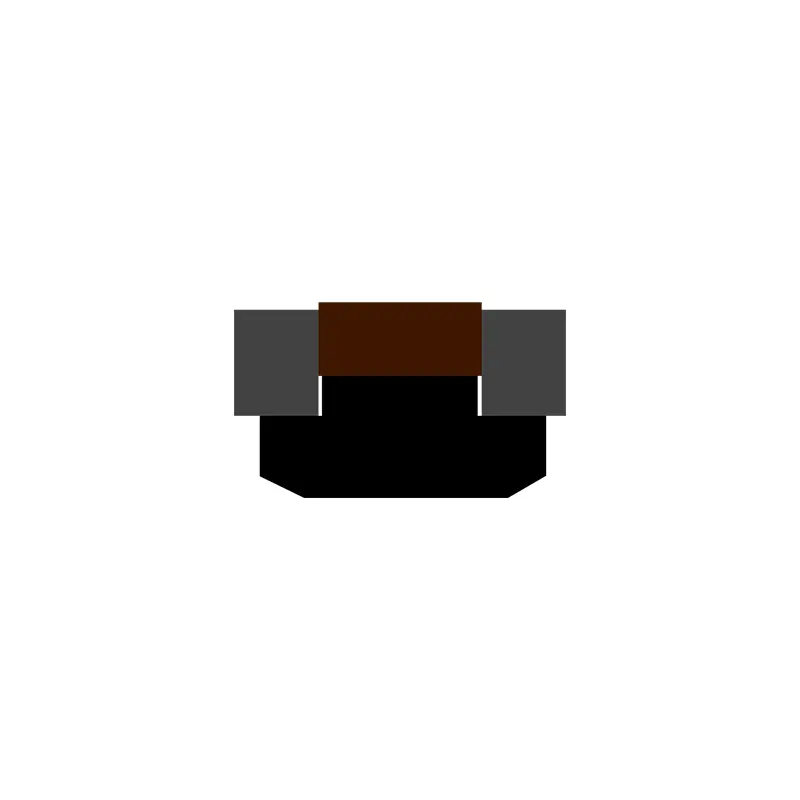

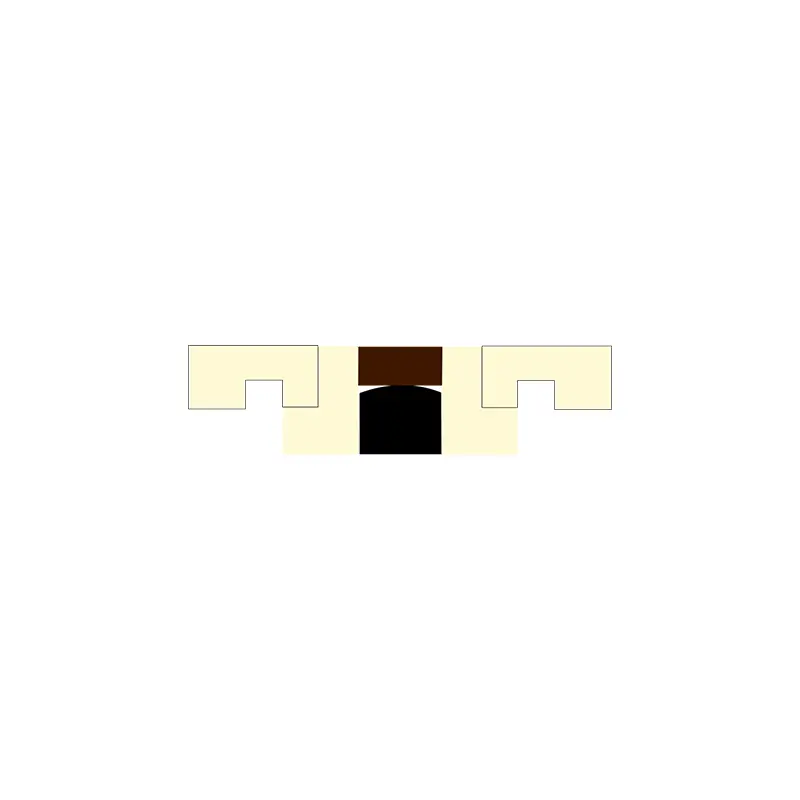

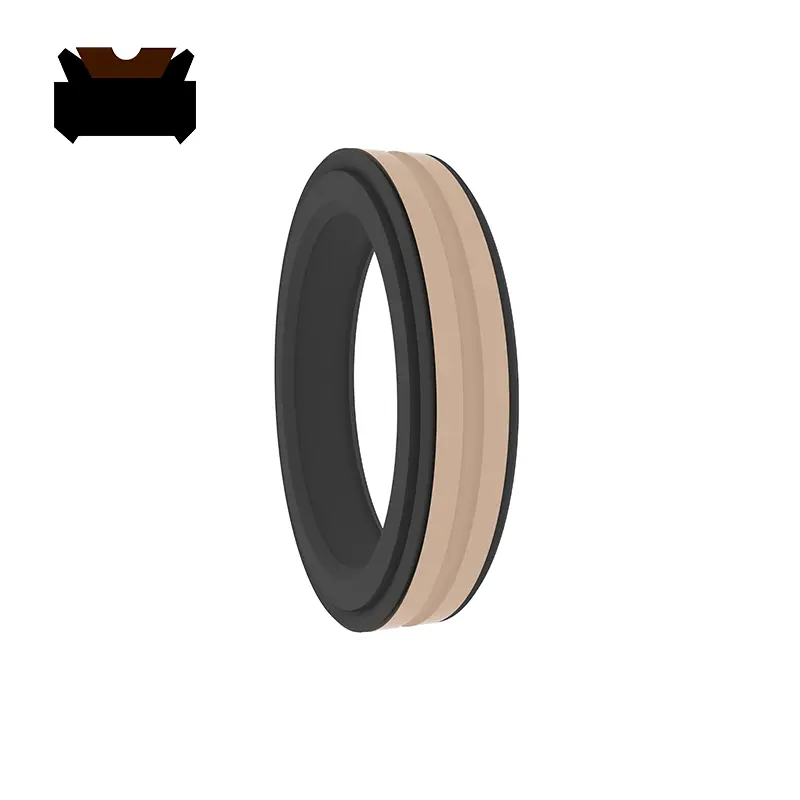

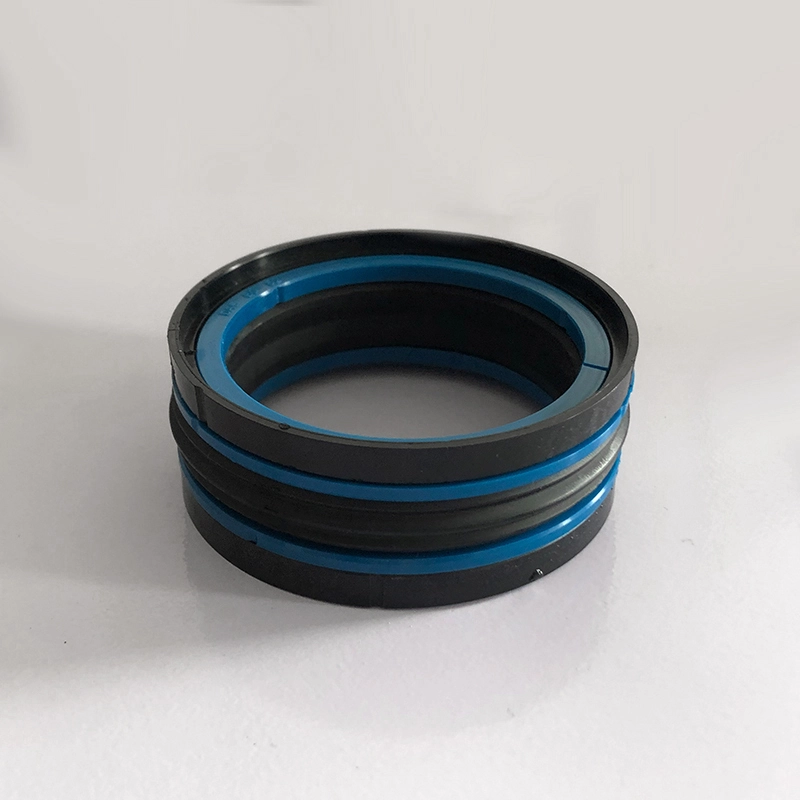

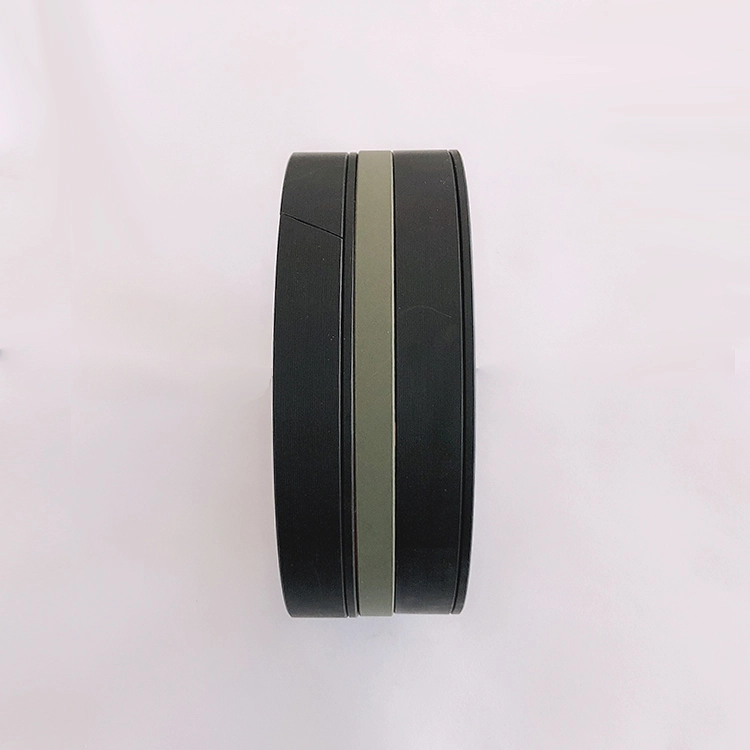

KDAS, TPM (Special Shape) представляет собой уплотнение с компрессионным уплотнением из пяти комбинаций, состоящая из резинового герметичного элемента, двух подпорных колец и двух направляющих колец. Подходит для двунаправленного давления по поршневому уплотнению. Функции:
1. Хорошее герметизация, высокая надежность, компактная структура;
2. не будет втиснут в радиальный разрыв;
3. Простая установка, интегральная установка поршня;
Специальная геометрическая форма герметизирующего элемента NBR предотвращает его скручивание в канавке во время установки.

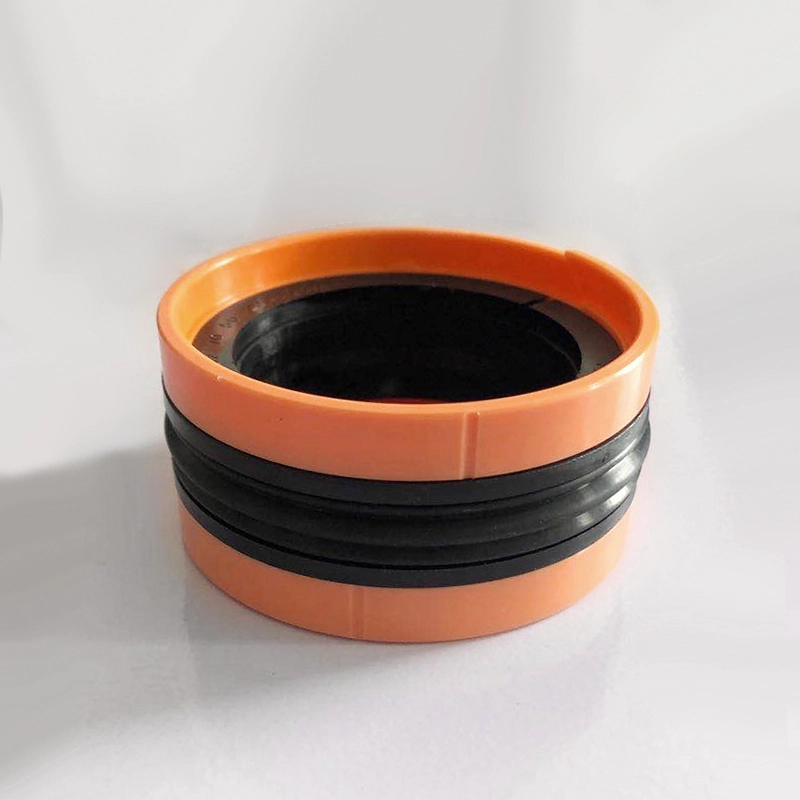

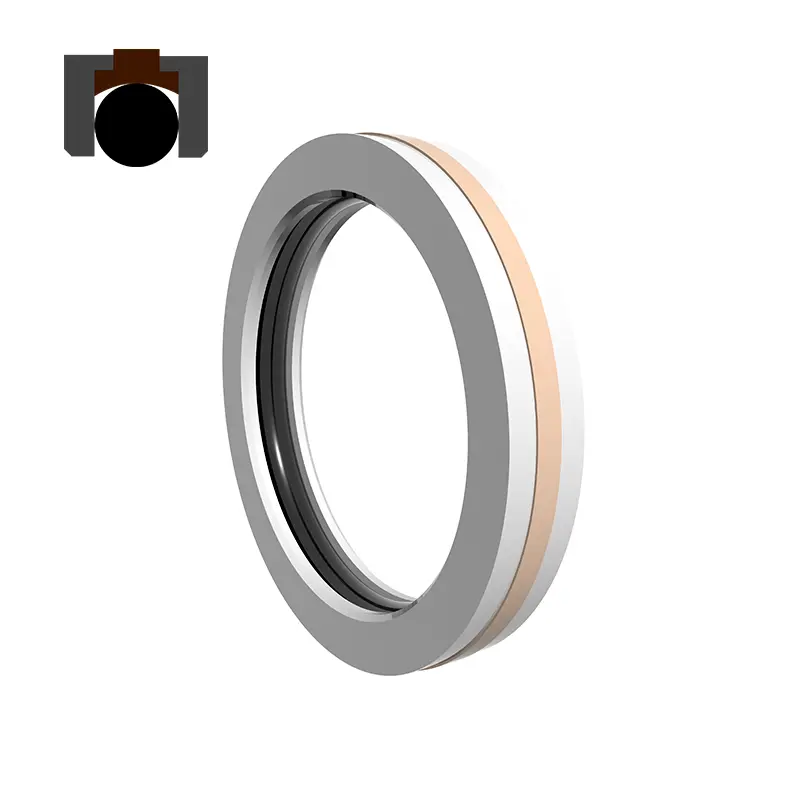

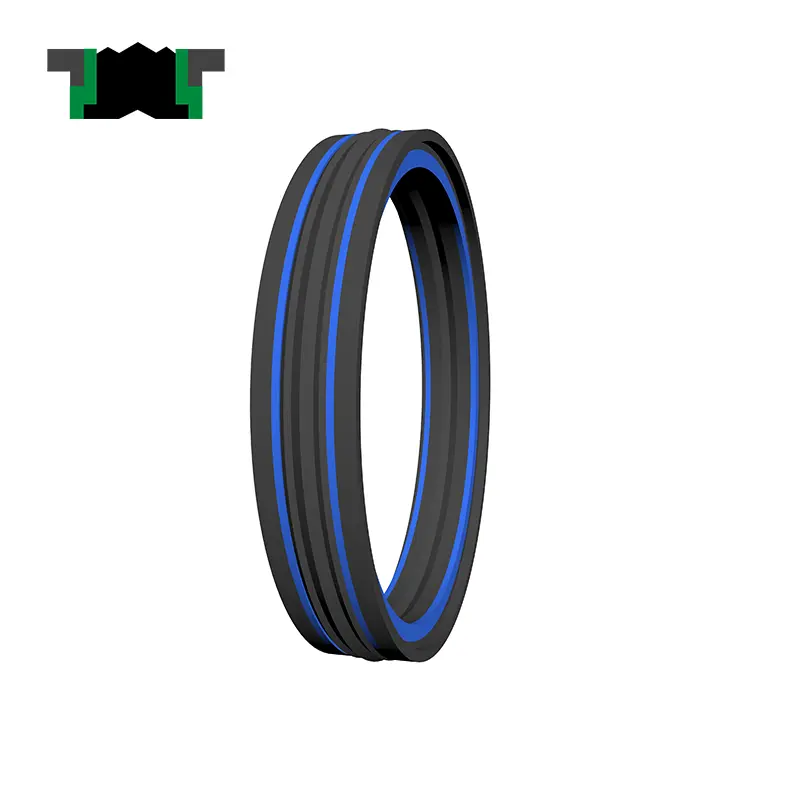

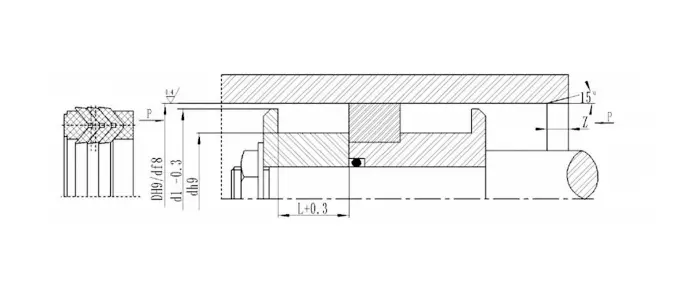

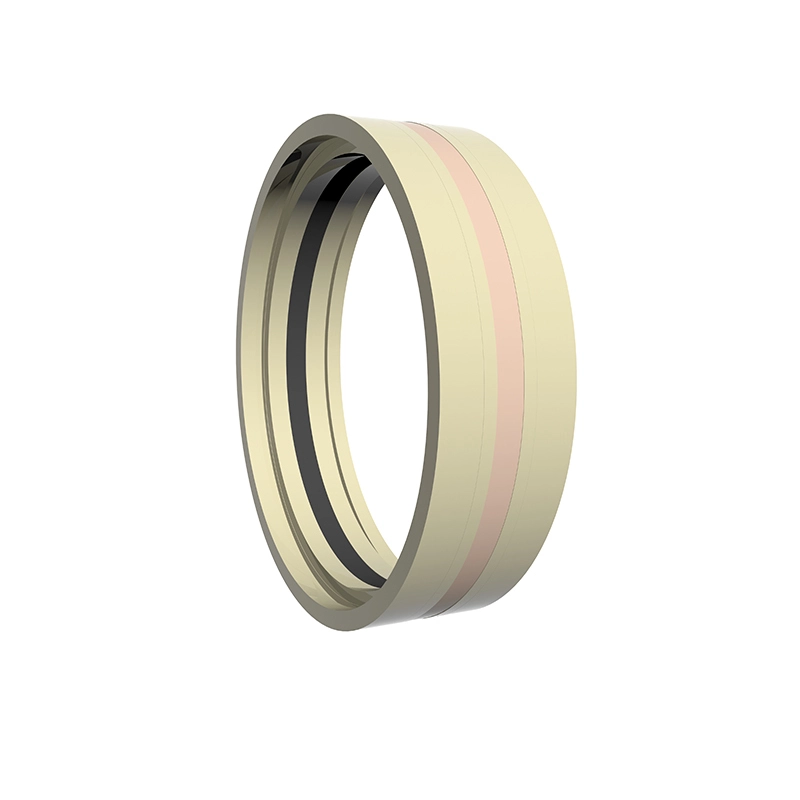

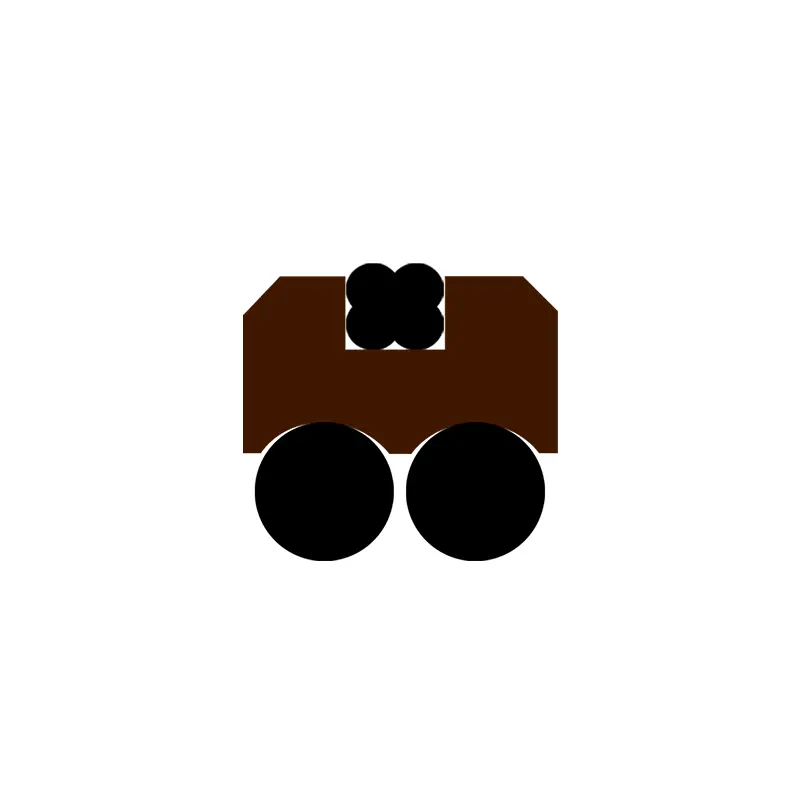

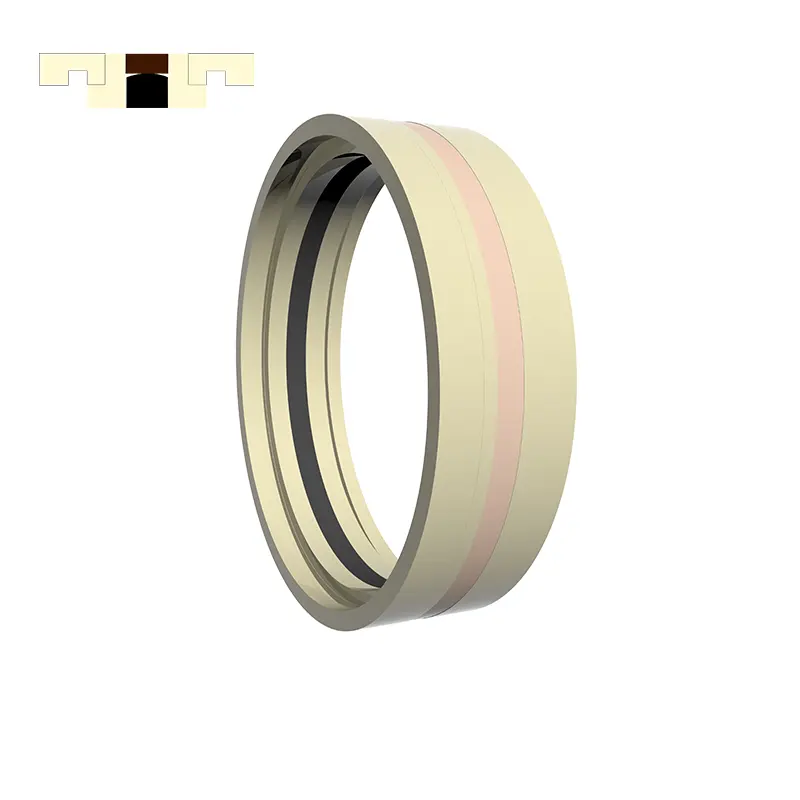

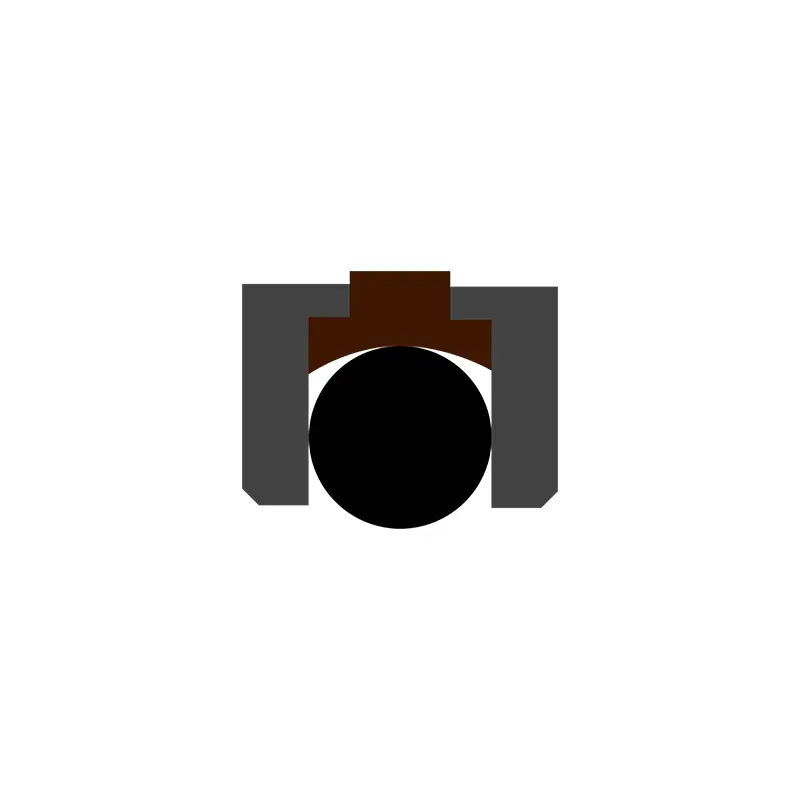

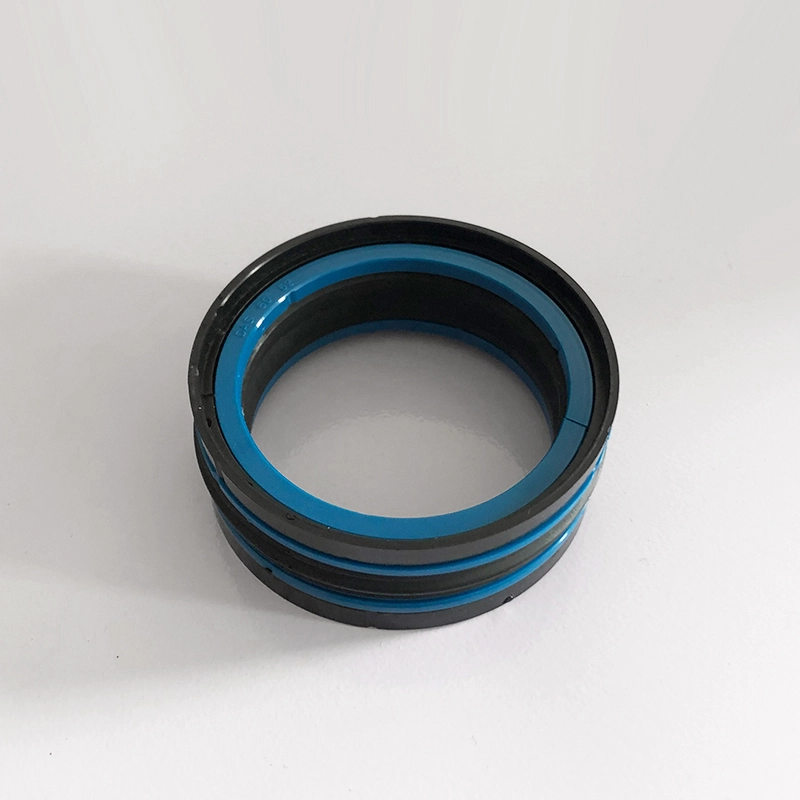

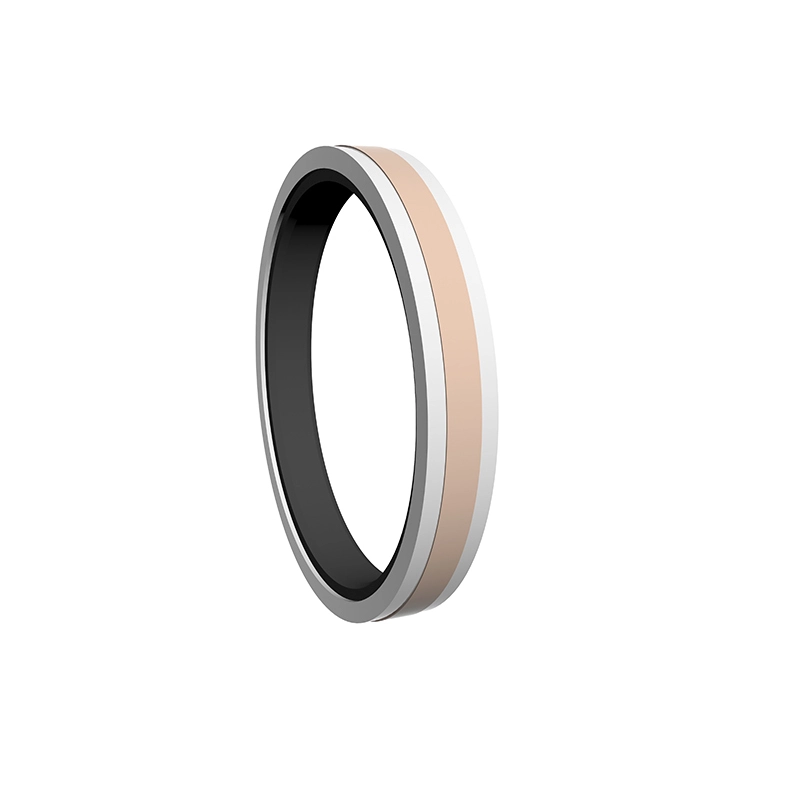

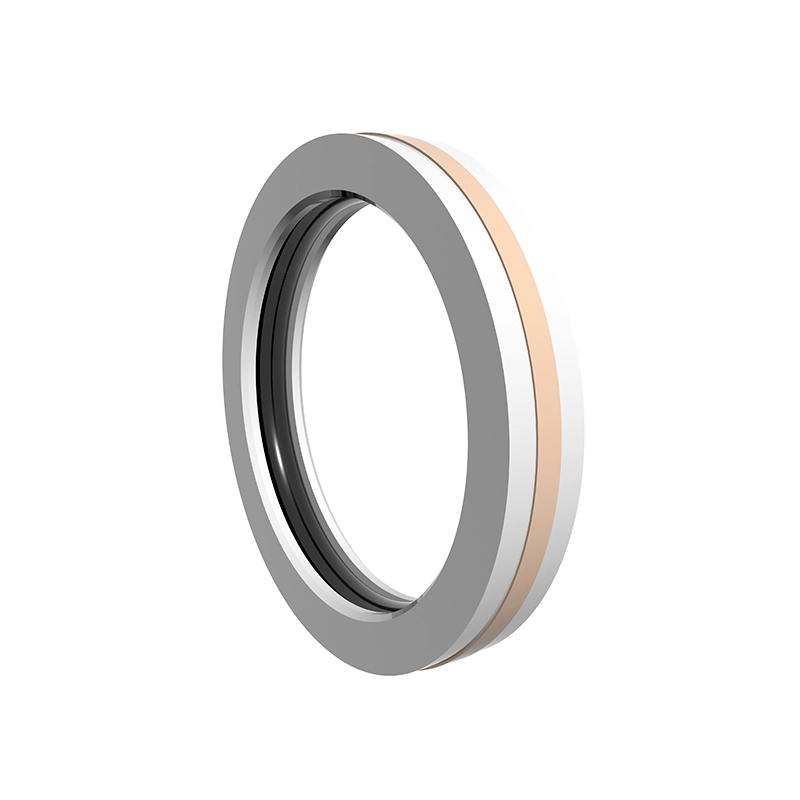

GDKK состоит из двух направляющих колец, двух подпорных колец, эластичного резинового кольца и герметичного кольца. Кольцо гида играет позиционирование и руководящую роль. Подпорное кольцо играет роль поддерживающей и позиционирования, эластичное резиновое кольцо обеспечивает упругую силу и компенсирует потерю герметизирующего кольца. Запечатывающее кольцо сотрудничает с внутренним отверстием масляного цилиндра для получения эффекта герметизации, который подходит для двунаправленного герметизации давления масляного цилиндра поршня. Он обладает хорошим эффектом герметизации даже в суровых условиях труда. Функции:
1. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего;
2. Очень высокое стабильность давления при давлении и суровых условиях;
3. Высокая жизнь, может быть использована для герметизации в плохих условиях смазки;
4. Может использоваться для герметизации среды с низким содержанием сумасшедших, таких как вода;
Отличная производительность уплотнения высокого и низкого давления.
RC64 состоит из треугольного герметичного кольца PTFE и резинового кольца уплотнительного кольца, подходящего для гидравлического и пневматического возврата, одностороннее уплотнение давления. Уплотнительное кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Поскольку герметизирующее кольцо принимает тонкую конструкцию губ, способность последующей компенсации лучше, поэтому производительность герметизации хороша. Расщепленная (открытая) канавка должна использоваться для диаметров цилиндров менее 30 мм. Функции:
1. его можно использовать как для гидравлического, так и для пневматического;
2. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего;
3. Долгий срок службы, может быть использован для без масляных смазочных уплотнений;
Небольшое структурное пространство, легкая установка и техническое обслуживание;

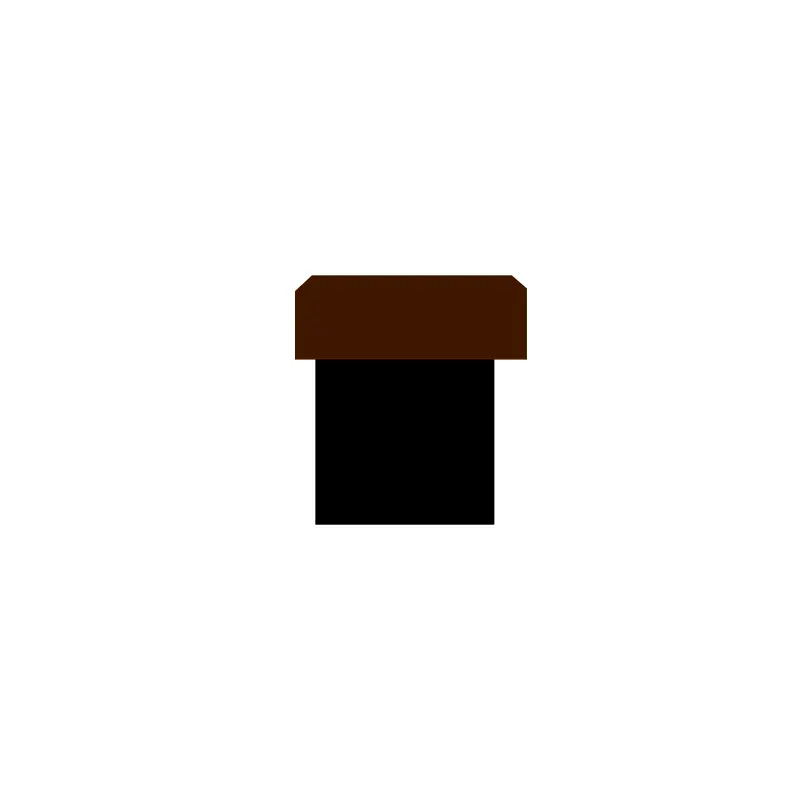

SPG представляет собой комбинацию прямоугольного модифицированного кольца с уплотнением PTFE и прямоугольного резинового кольца в качестве элемента предварительной нагрузки. Он имеет характеристики хорошего уплотнения, низкого трения и небольшого структурного пространства.
RC66 представляет собой комбинацию прямоугольного модифицированного кольца герметизации PTFE и уплотнительного кольца в качестве элемента предварительной нагрузки. Он имеет характеристики хорошего уплотнения, низкого трения и небольшого структурного пространства. Он подходит для высокоскоростных нефтяных цилиндров или цилиндров. RC67 состоит из заполненного прямоугольного герметичного кольца PTFE, двух подпорных колец и гетерогенного эластомера, который подходит для гидравлического возвратного движения двунаправленного герметизации давления. Эластомер обеспечивает радиальную силу и компенсирует износ герметичного кольца. Подпорное кольцо защищает герметизирующее кольцо и обладает хорошим эффектом герметизации даже в суровых условиях труда. Функции:
1. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего;
2. Очень высокое стабильность давления при давлении и суровых условиях;
3. Высокий срок службы, может использоваться для без масляных смазочных уплотнений;
4. Может использоваться для герметизации среды с низким содержанием сумасшедших, таких как вода;
5. Отличная производительность уплотнения высокого и низкого давления.

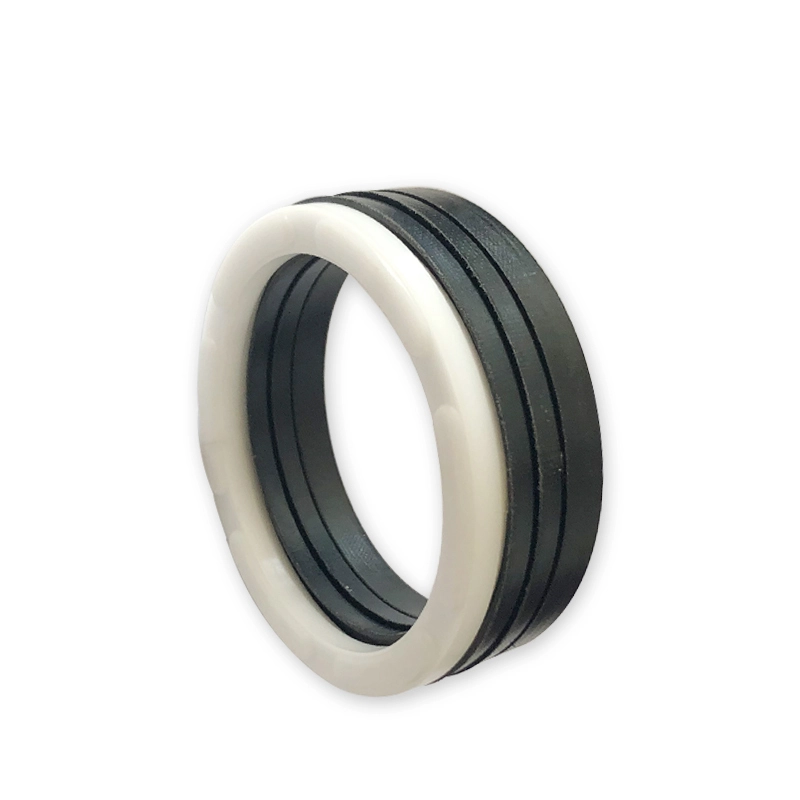

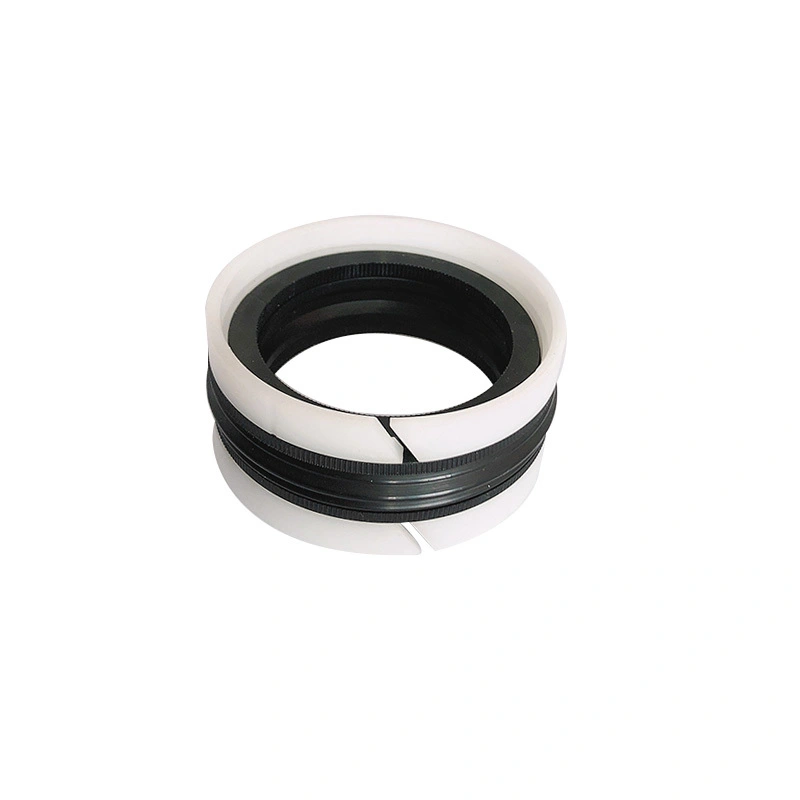

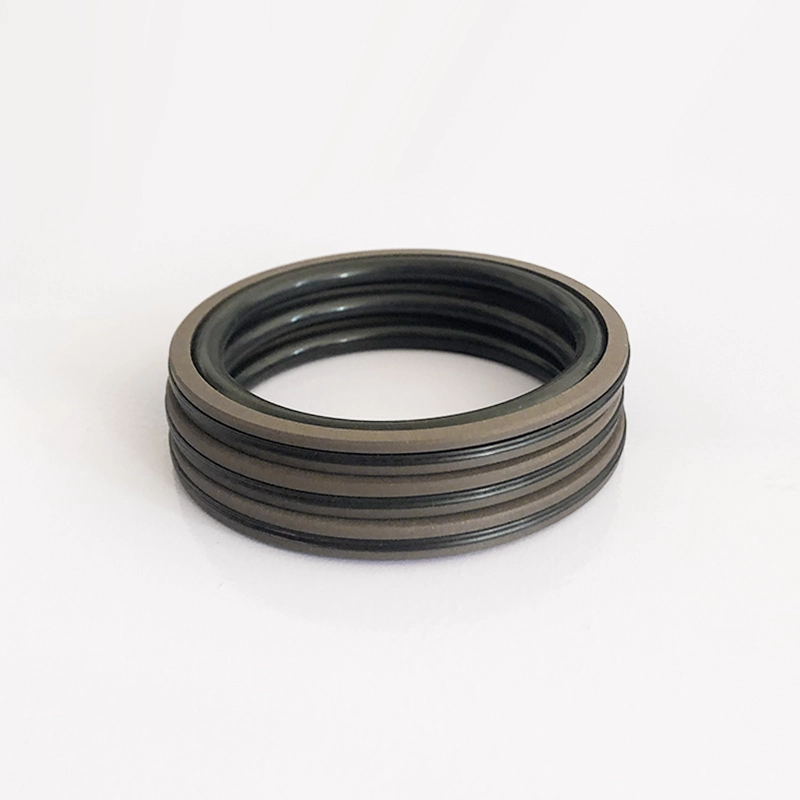

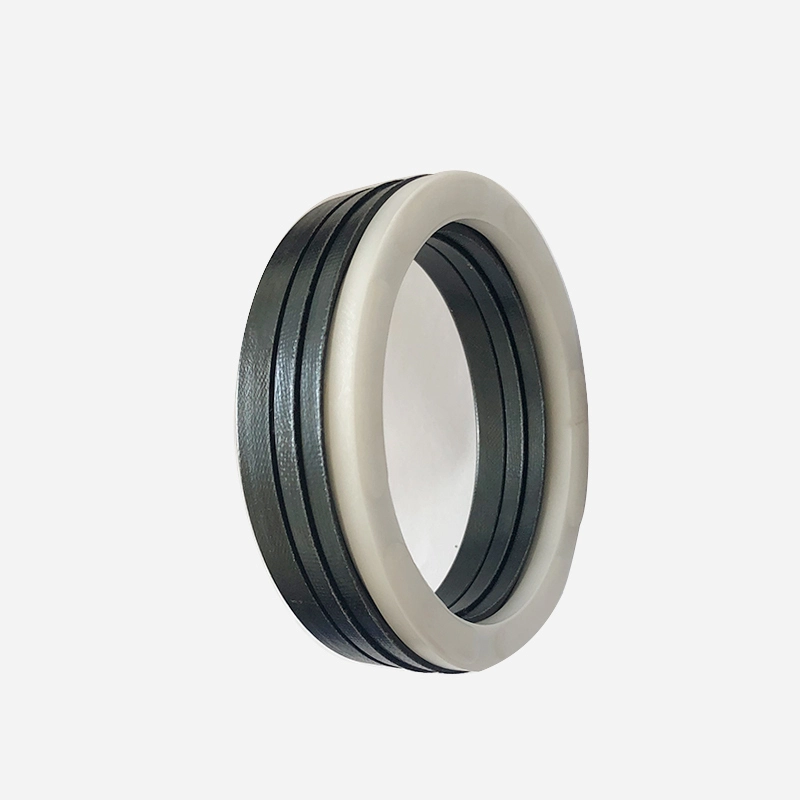

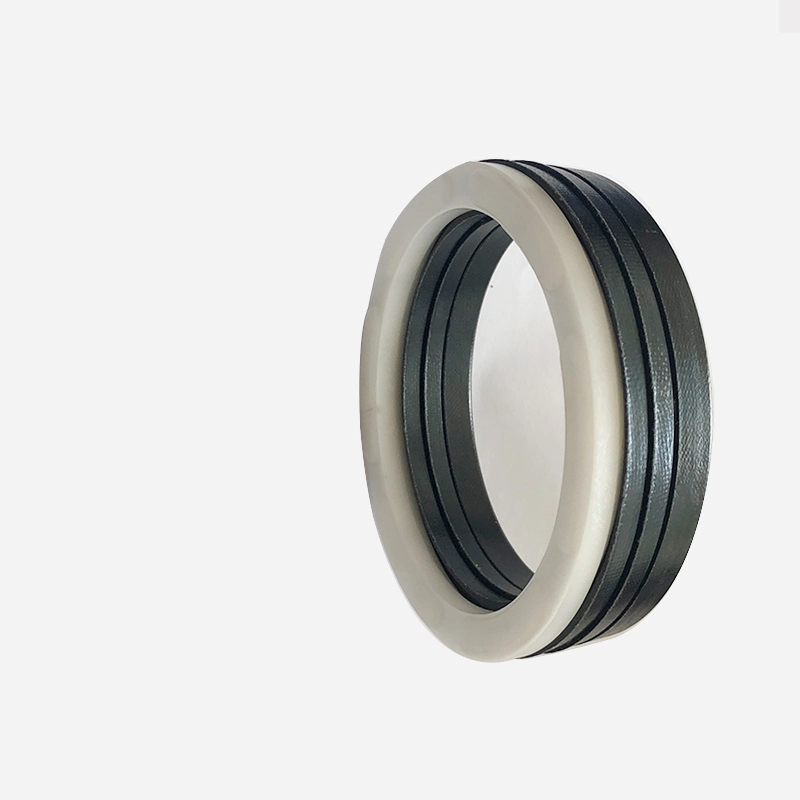

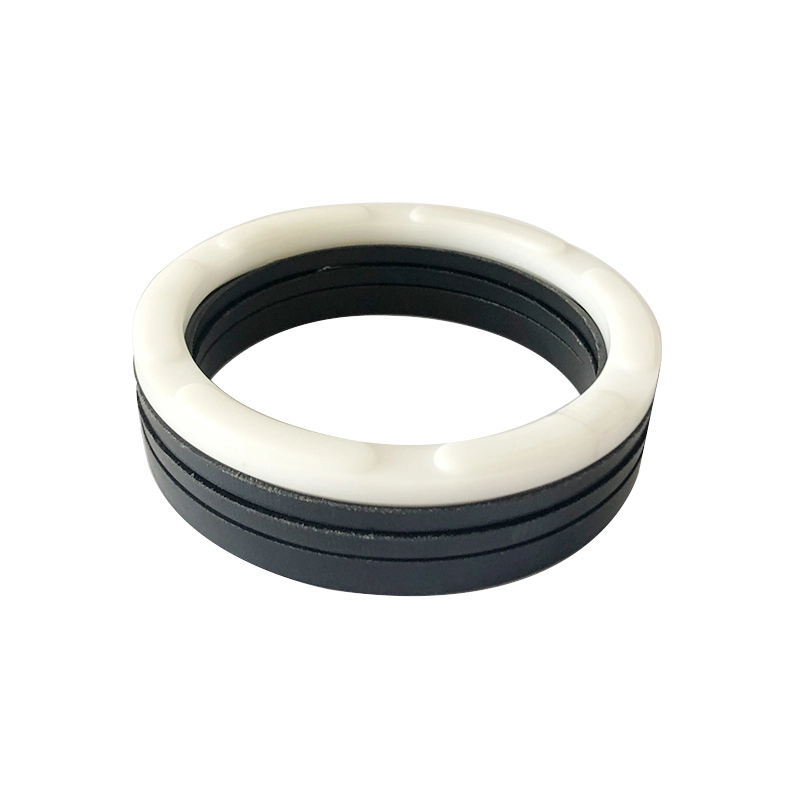

RCEK состоит из набора V-образных герметизированных колец, кольца под давлением и опорного кольца и подходит для гидравлического возвратного движения в одностороннее уплотнение давления. Смазка, совместимая с уплотнительным материалом, должна быть применена во время установки. Он не может быть установлен в интегральной (закрытой) бороздке. Он используется для поршневых уплотнений в средних и тяжелых нагрузках. Функции:
1. Доступны различные материалы, которые могут быть оптимально скорректированы в соответствии с различными целями;
2. его можно использовать в суровых условиях труда и подходит практически для всех средств массовой информации и суровых условий;
3. Он имеет длительный срок службы и может использоваться для без масла смазочных уплотнений (разумный выбор материала);
4. Производительность герметизации может быть отрегулирована, а осевой размер можно отрегулировать путем добавления или удаления V-образных герметичных колец;
Это может работать эффективно, даже если качество герметичной поверхности плохое.

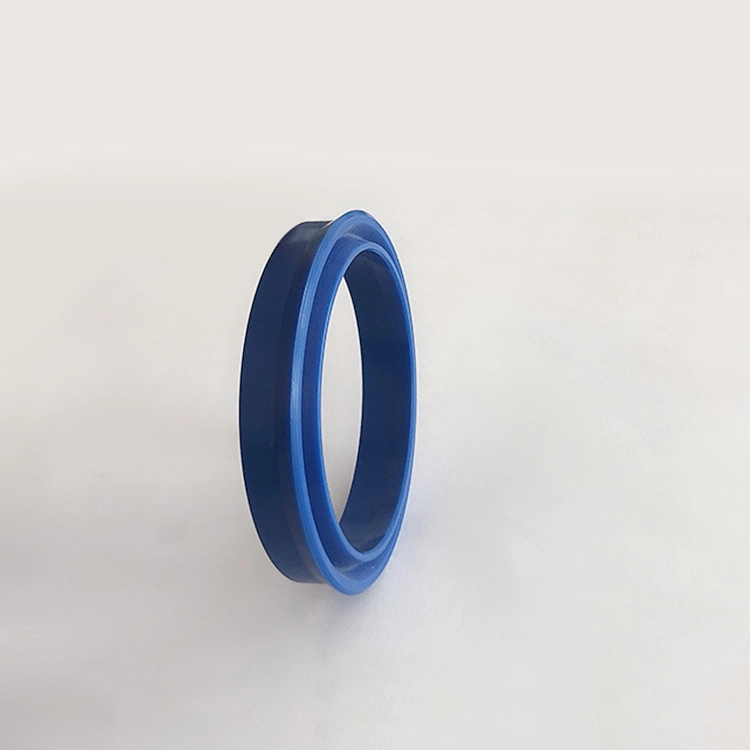

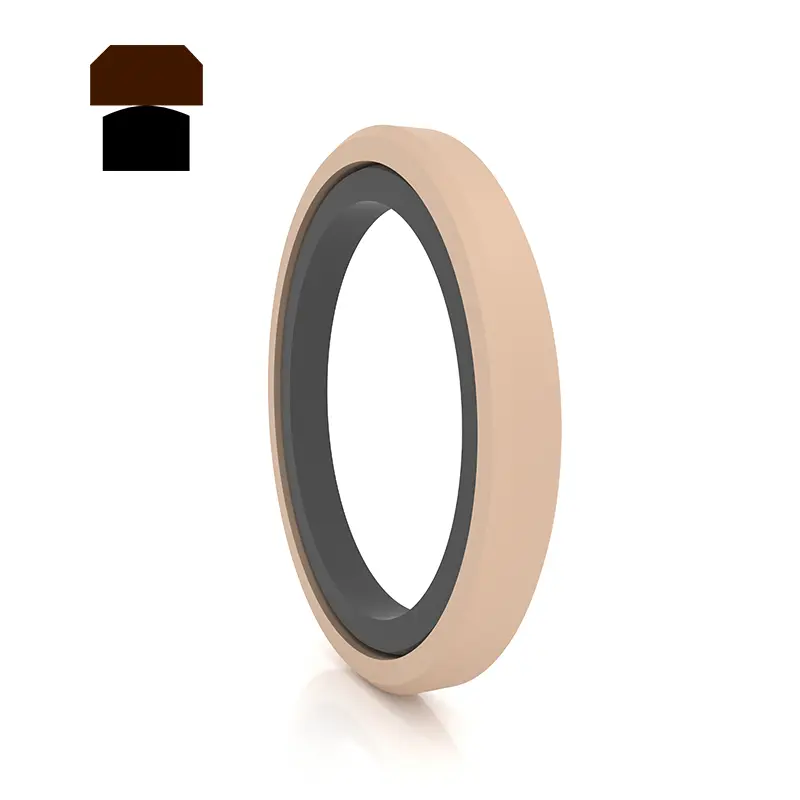

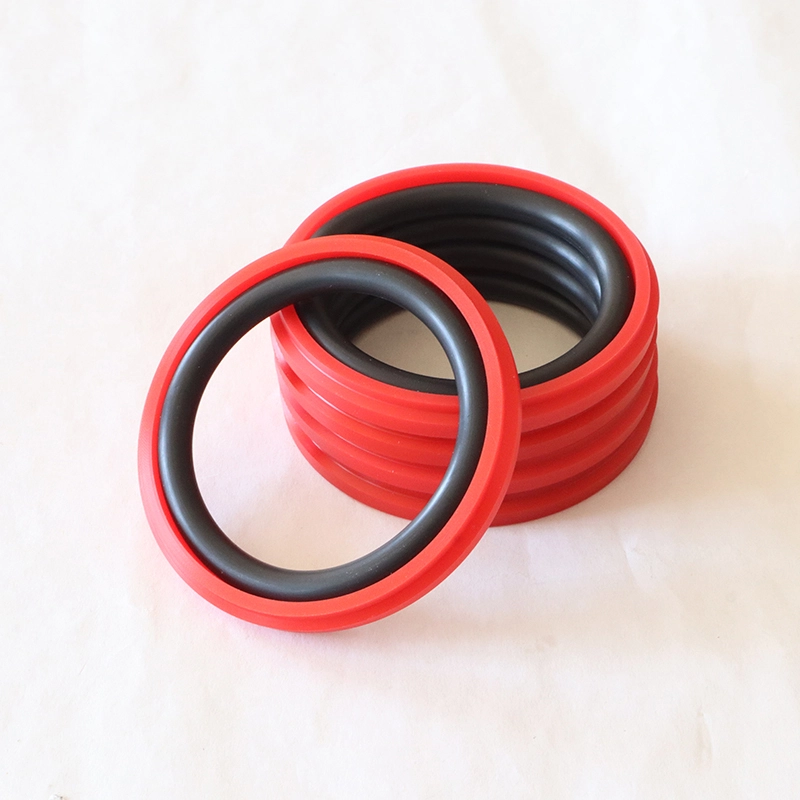

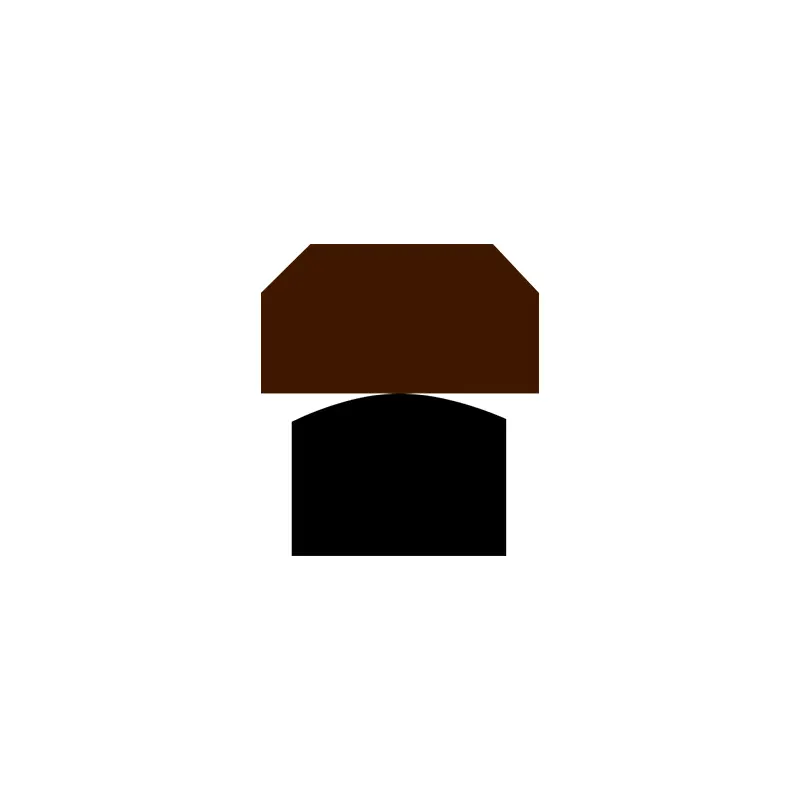

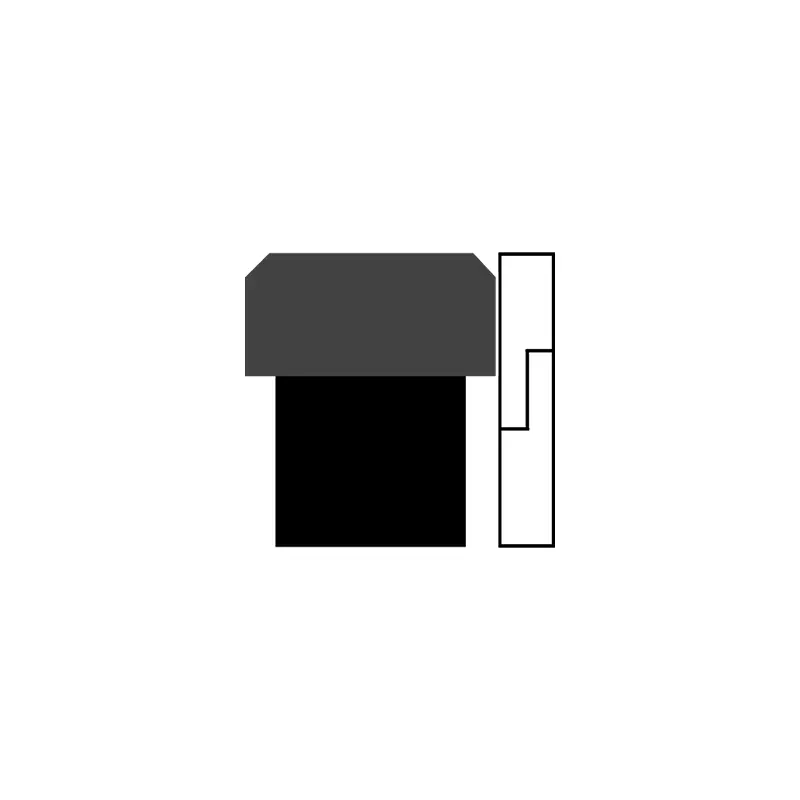

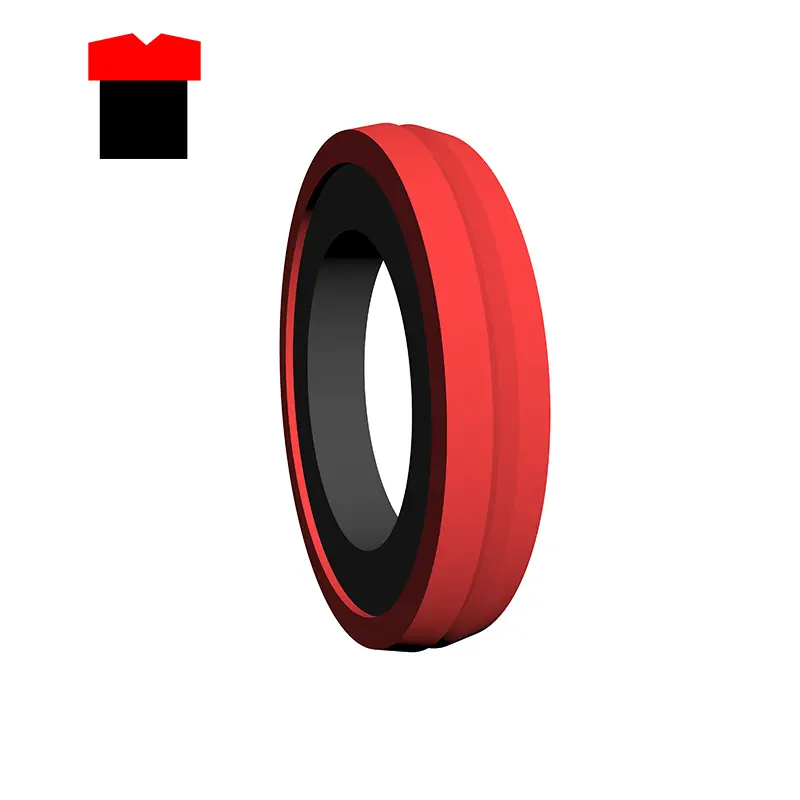

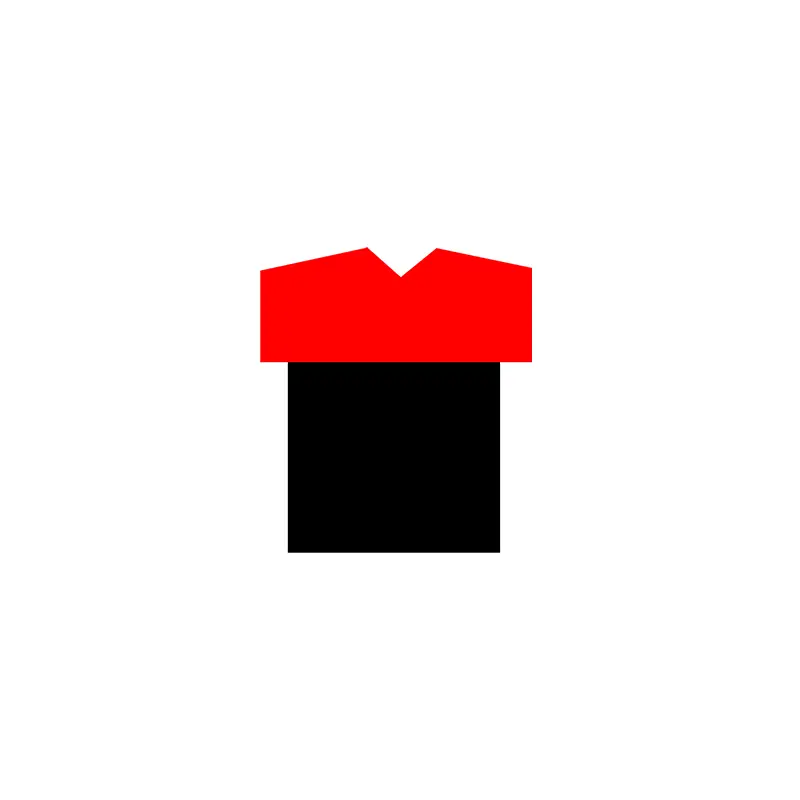

RCKR состоит из герметичного кольца PU и прямоугольного резинового кольца, подходящего для гидравлического поршневого движения двунаправленного герметизации. Это дополнительное произведение кольцевого кольца, с лучшей способностью уплотнения и повышением давления, чем глид-кольцо, и может быть установлен без помощи инструментов установки. Его особенности:
1. Хорошая динамическая и статическая производительность герметизации;
2. Лучшая производительность герметизации низкого давления, чем глидное кольцо, и может быть установлено без инструментов установки;
3. Низкое трение, небольшое начальное сопротивление и плавное движение;
4. Долгий срок службы, может быть использован без масляного смазочного уплотнения;
5. Может использоваться для двунаправленного герметизации давления;
Установка канавки соответствует стандарту ISO7425/1.

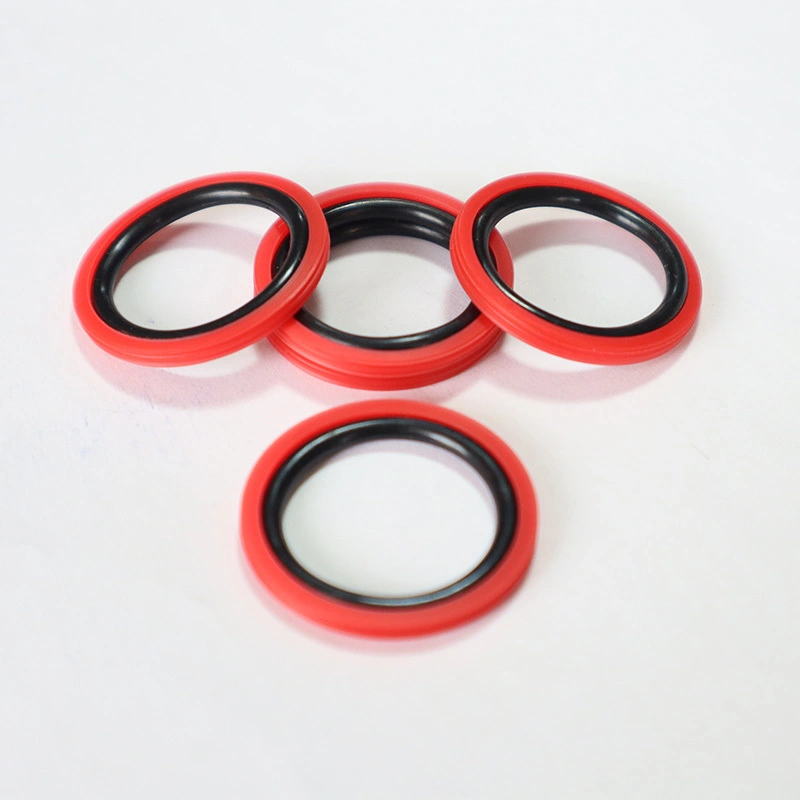

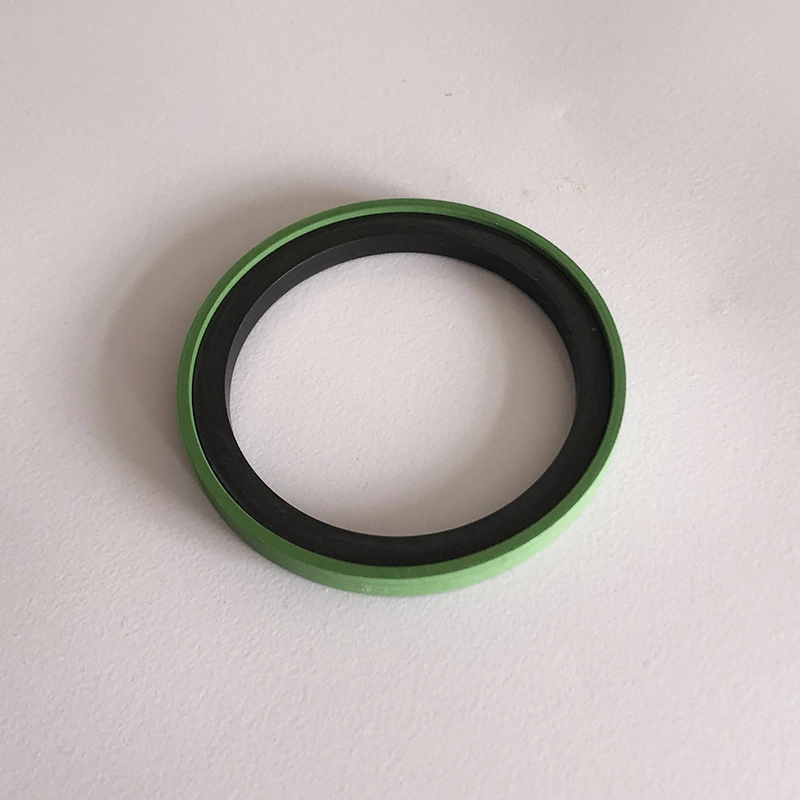

RPW состоит из специального герметизирующего кольца PU и резинового кольца O-образного резины, подходящего для гидравлического поршневого движения двунаправленного герметизации давления. Уплотнительное кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Обычно он используется в сочетании с направляющим кольцом. Функции:
1. Низкое трение, небольшое начальное сопротивление, гладкое движение, без ползущего;
2. Очень высокое стабильность давления при давлении и суровых условиях;
3. Хорошая производительность герметизации как на высоком, так и низком давлении;
Инструменты установки не требуются для установки.

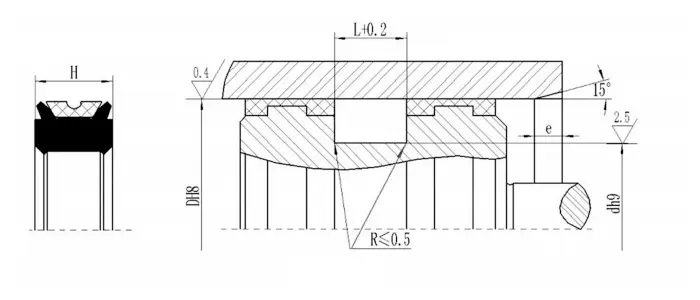

TDA и TDMA состоят из эластомера специальной формы (или полиуретанового) и модифицированного герметичного кольца PTFE, и имеют характеристики хорошего герметизации, длительного срока службы, низкого трения, без ползучести и т. Д. TDMA подходит для двустороннего герметизации поршней.

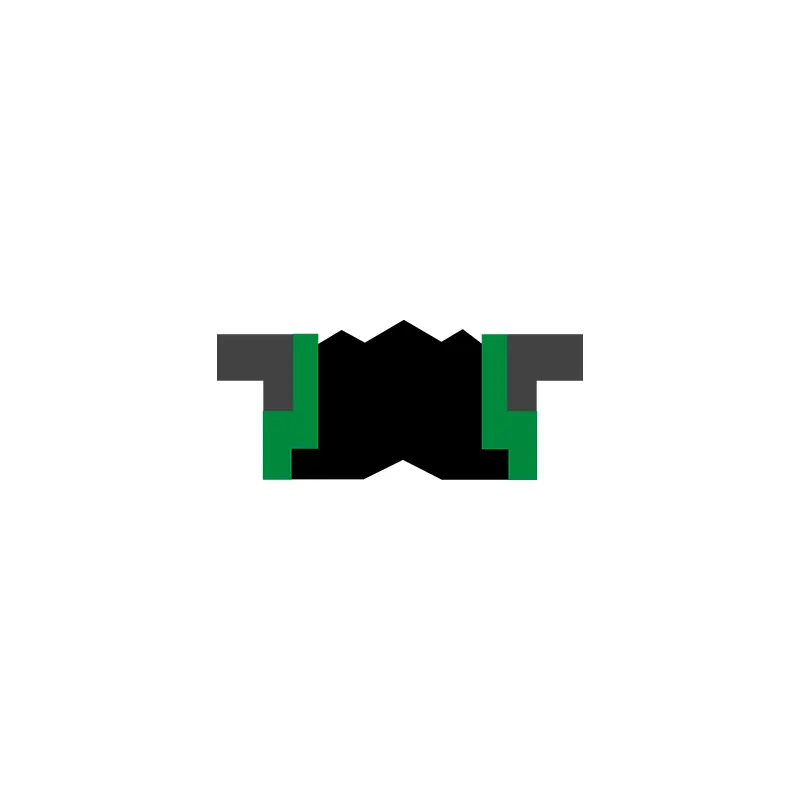

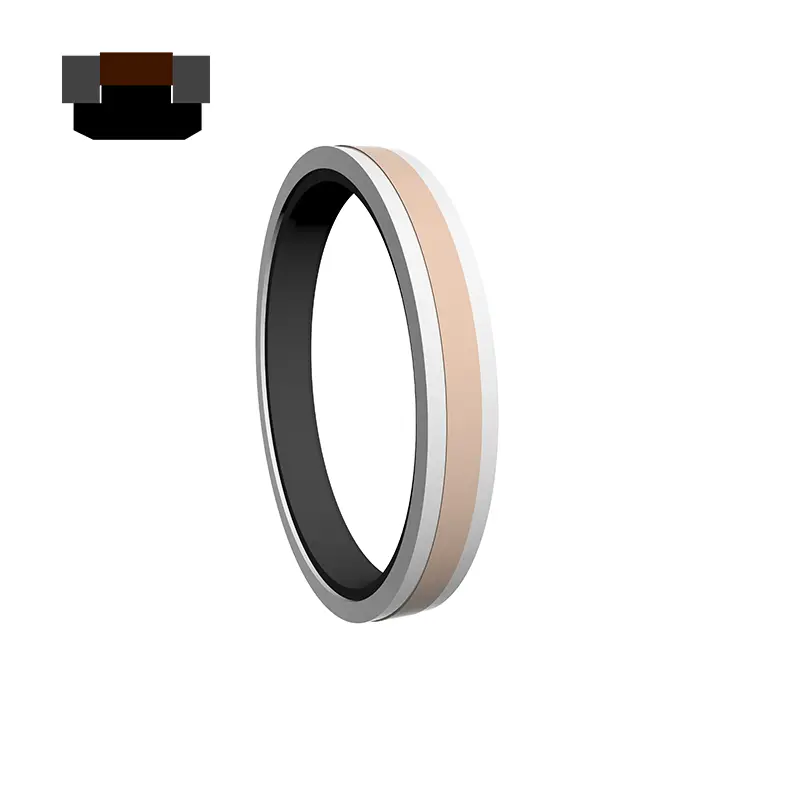

GGDA состоит из заполненного PTFE-герметичным кольцом, двух L-образных пластиковых опорных колец и уплотнительного кольца с упругой силой, с хорошим уплотнением, долгой жизнью, низким трениями, без ползучести и других характеристик. Подходит для двунаправленного герметизации поршня.

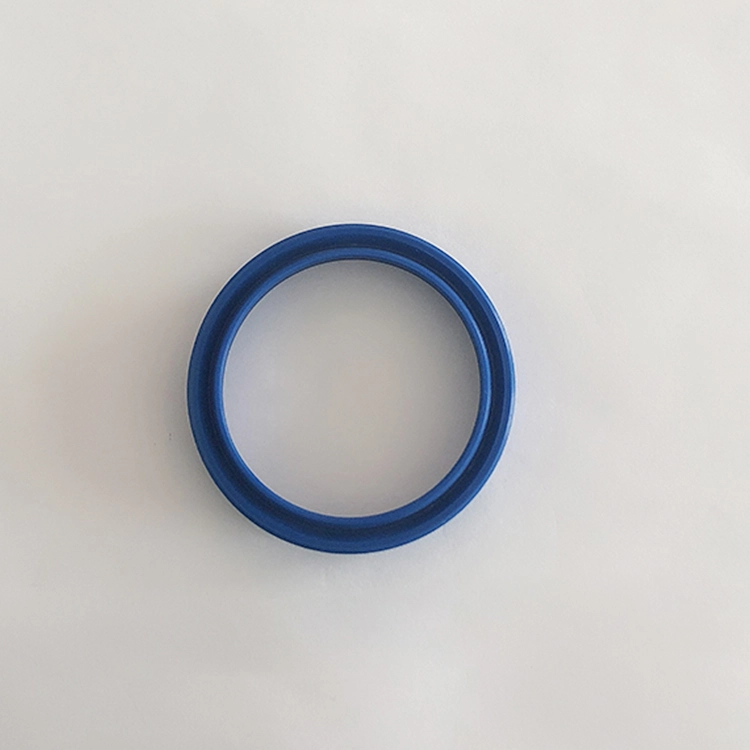

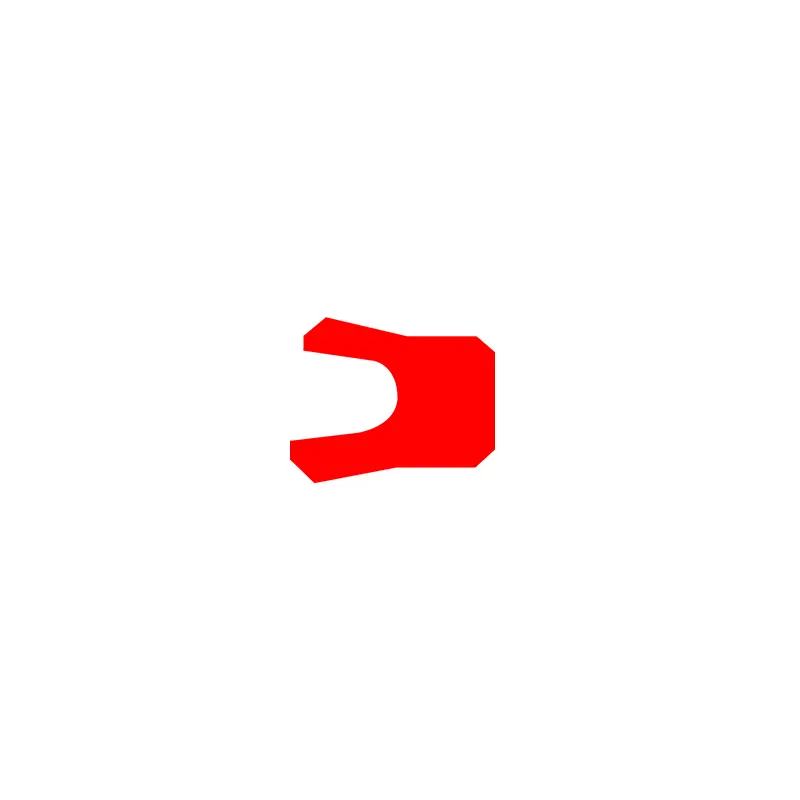

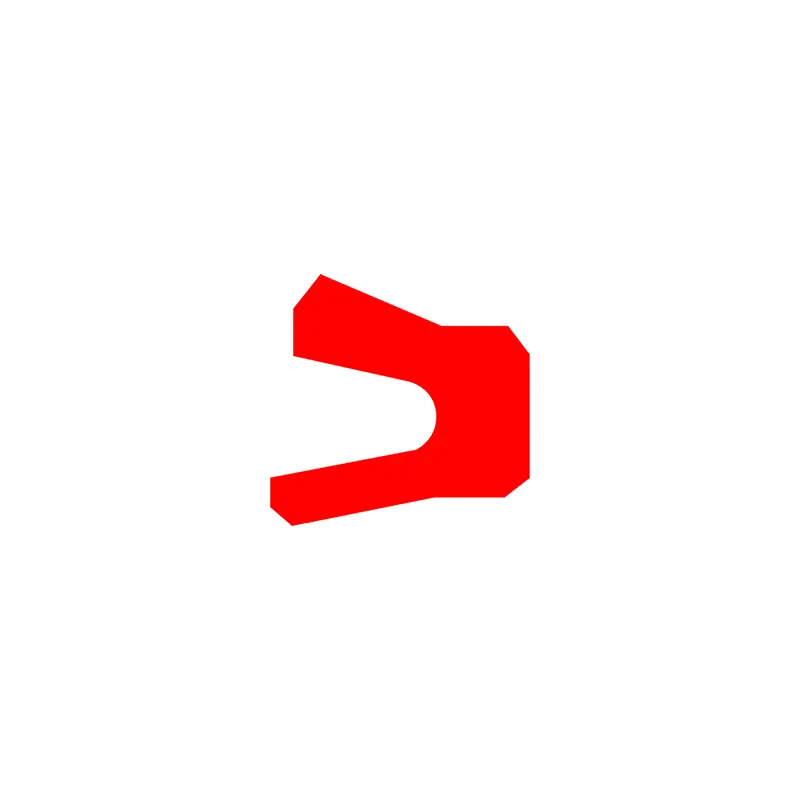

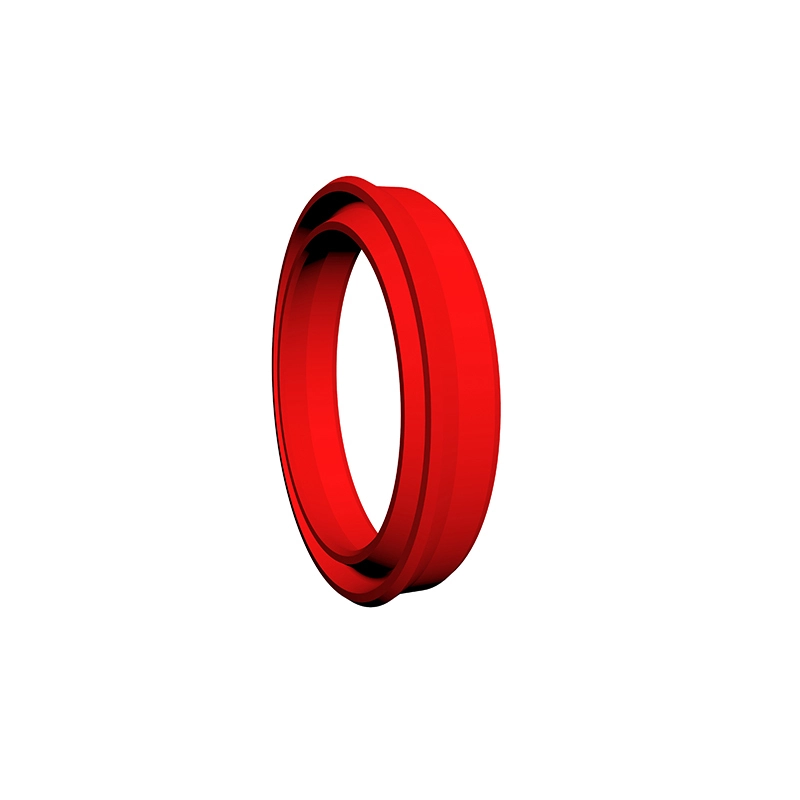

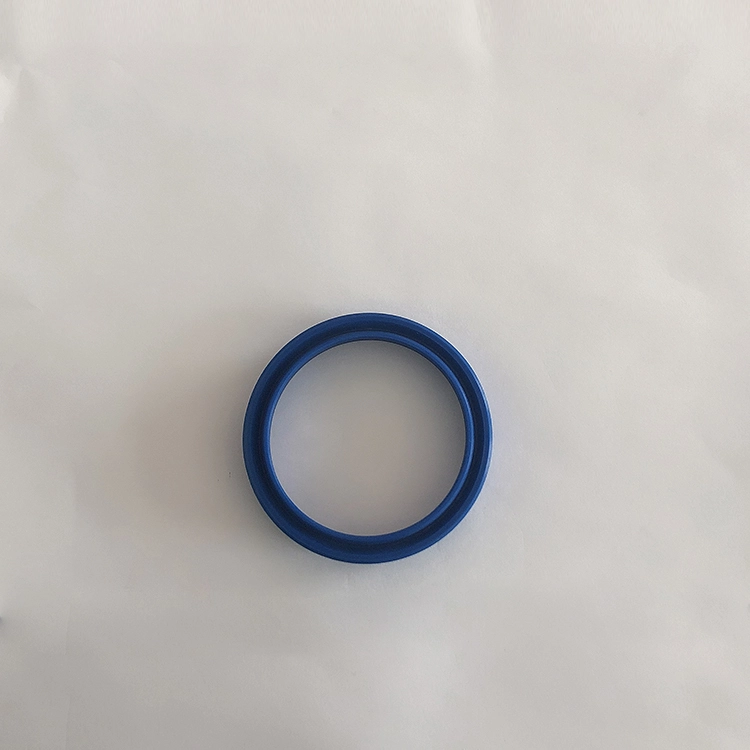

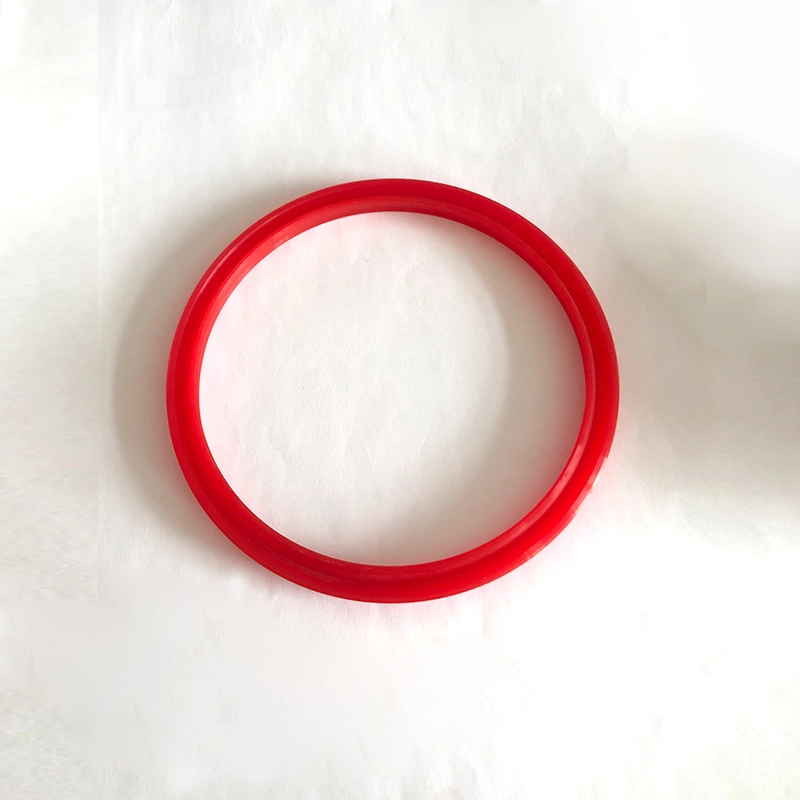

Кольцо для герметизации RCUP представляет собой асимметричное уплотнение, специально используемое на поршне, подходящее для гидравлического возвратного движения в одностороннее уплотнение с хорошим характеристиком герметизации. Канавка соответствует стандарту ISO5597. Уплотнительное кольцо типа YXD для вала представляет собой асимметричное уплотнение, специально используемое на поршне, подходящее для гидравлического возвратного движения в одностороннее уплотнение с хорошим характеристиком герметизации. При использовании до 12 ~ 32 МПа на пятке требуется подпорное кольцо. Канавка соответствует стандарту JB/ZQ4265-97. Функции:
1. Применимо к легким нагрузкам и средним нагрузкам;
2. Хорошая герметичная производительность как для герметизации высокого давления и уплотнения низкого давления;
3. Доступны различные материалы, с более широким спектром сопротивления медиа;
4. Простая структура и легкая установка и техническое обслуживание.
Особенности продукта и приложения:
Выбор материала:
RC61, RC62
1. Материалы уплотнительных колец могут быть: r01 нитриловая резина (NBR), R02 Fluororubber (FKM) и т. Д.
2. Материалы для герметизационного кольца: стандартный материал PTFE3, другие дополнительные материалы PTFE2, PTFE4, PU и т. Д.
ХОРОШО
1. Материал соответствующего прямоугольного кольца: R01 Нитриловая резина
2. Материал герметичного кольца: композитный термопластичный материал.
RC63, RC64, SPG, RC66, AQ, AQF
1. Материалы уплотнительных колец могут быть: r01 нитриловая резина (NBR), R02 Fluororubber (FKM) и т. Д.
2. Материалы герметизации кольца: стандартный материал PTFE3, другие дополнительные материалы PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Соответствующий резиновый кольцо материал: R01 нитриловая резина
2. Упорное кольцевое материал: нейлоновый PA/полиоксиметилен POM
3. Направляющее кольцо: нейлоновый PA/полиоксиметиленовая пома/политетрафторэтилен PTFE
GDKK, RC67
1. Доступные эластомерные материалы: R01 Нитрил -резина (NBR), R02 Fluororubber (FKM) и т. Д.
2. Материал герметизационного кольца: стандартный материал PTFE3, другие дополнительные материалы PTFE2, PTFE4.
3. Упорное кольцевое материал: POM/PA/PTFE, материал PTFE используется, когда температура превышает 100 градусов.
Rcek
1. Нажатие кольцевого материала: политетрафторээтилен, нитрильная ткань, ткань флуорруббер, нейлон, полиоксиметилен
2. V-кольцо материал: политетрафторэтилен, нитриловая резина, нитриловая ткань, флуорруббер, флуоруббер
3.
RCKR, RPW
1. Соответствующий прямоугольный кольцевой материал: нитриловая резина RO1 (NBR)
2. Материал герметичного кольца: PU
Yxd
Дополнительная нитриловая резина (R01), флуорруббер (R02), полиуретан (PU) и т. Д.
Пример заказа:
Модель заказа RC61-40X29X4.2-PTFE3-R01Ordering Model RC61-B-40x29x4,2-PTFE3-R02
RC61-GLYD RING RC61-B-HOLE SEED DXDX L-Material Code

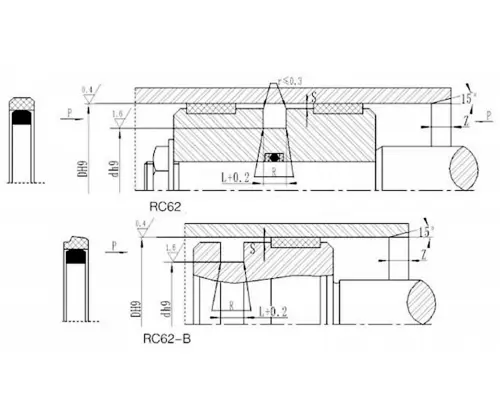

RC62-80x60x10-ptfe3-r01 RC62-Model DXDXL PTFE3, R01 Code Material
Модель заказа OK-80x59x8 Цилиндр Диаметр x Диаметр канавки x Ширина
Модель заказа RC63-80-PTFE3-R01 или SPGC-80-PTFE3-R01
RC63/SPGC-модель диаметром 80-цилиндра D PTFE3-PTFE CODE R01-O-код код кода кода

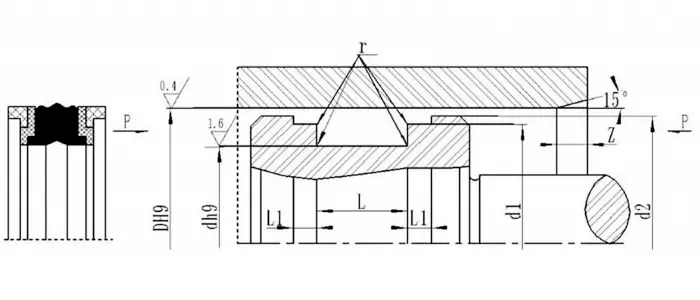

Модель заказа KDAS-80x60x22.4 Диаметр цилиндра x Диаметр канавки x Ширина канавки (L)
Модель заказа TPM-80x60x22.4 Диаметр цилиндра x Диаметр канавки x Ширина канавки (L)
Пример заказа: GDKK-80*62*43*22,5-R01
Модель заказа RC64-80-PTFE3-R01
RC64-модель диаметром 80-цилиндра D PTFE3-PTFE Код материала R01-O-кольцо код кода
Пример упорядочения: spg-d*d*l-ptfe3-r01 (внешний диаметр*внутренний диаметр*Ширина канавки) Ptfe3, R01-Material Code
RC66
Модель заказа RC67-100X85X12.5-PTFE3-R01 или SPGW-100x85x12,5-PTFE3 -R01
Модель цилиндра Диаметр x канавка нижний диаметр x Ширина канавки PTFE3-модифицированный код материала PTF
Rcek
| модель | Материалы | Применимый диапазон | Запечатывание |
| Rcek-a | V-кольцо: ткань NBR, кольцо под давлением, опорное кольцо: nbr ткань/pa/pom/ptfe | Нормальная температура, высокое давление | Хороший |
| Rcek-b | V-кольцо: FKM ткань, кольцо под давлением, опорное кольцо: FKM ткань/ptfe | Высокая температура, высокое давление | Хороший |
| Rcek-c | V-кольцо: NBR, кольцо под давлением, опор | Нормальная температура, среднее и низкое давление | Отличный |
| Rcek-d | V-кольцо: FKM, кольцо под давлением, опорное кольцо: FKM ткань/ptfe | Высокая температура, среднее и низкое давление | Отличный |
| Rcek-e | V-кольцо: комбинация ткани NBR и NBR, кольцо под давлением, опор | Нормальная температура, среднее и высокое давление | Отличный |
| Rcek-f | V-кольцо: комбинация ткани FKM и FKM, кольцо давления, опорное кольцо: FKM ткань/ptfe | Высокая температура, среднее и высокое давление | Справедливый |
| Rcek-g | V-кольцо, кольцо под давлением, опорное кольцо: PTFE1/PTFE2/PTFE3/PTFE4 | Коррозионная среда высокой температуры и высокого давления | Отличный |
| Rcek-h | V-кольцо: PU, кольцо под давлением, опорное кольцо: pu/pa/pom/ptfe | Нормальная температура, среднее и высокое давление | Запечатывание |
| Модель заказа RCEK-A-120 × 95x25,3 Диаметр модели цилиндра x Канавка. | |||
Вод
Aqf
Rckr
RPW
TDA
Длина пачки
| Диапазон диаметра цилиндра | Длина пачки E≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
Rcup
Пример заказа: Модель заказа RCUP D63 × 48 × 10 цилиндров Диаметр × диаметр канавки × высота уплотнения
Yxd
Модель заказа YXD63 × 51 × 14-R01 Цилиндр Диаметр × диаметр канавки × код высоты уплотнения.

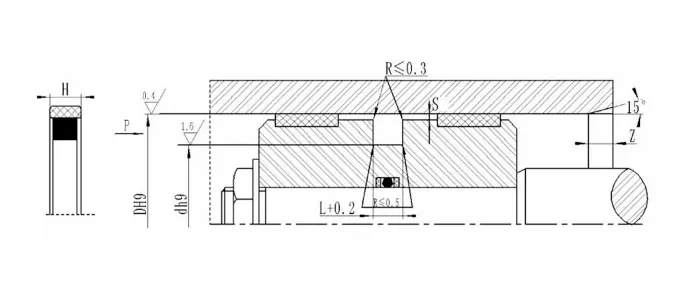

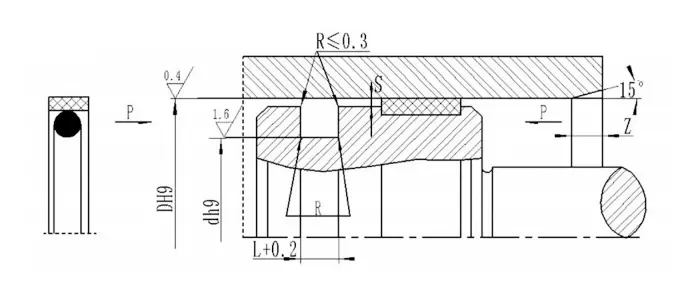

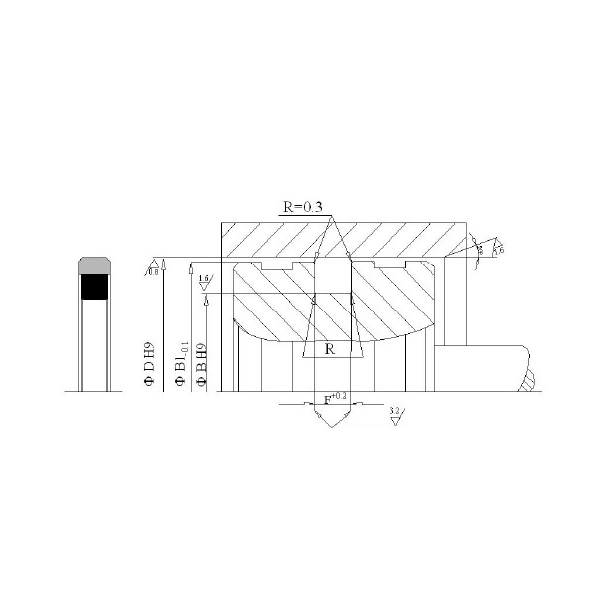

Технические характеристики:

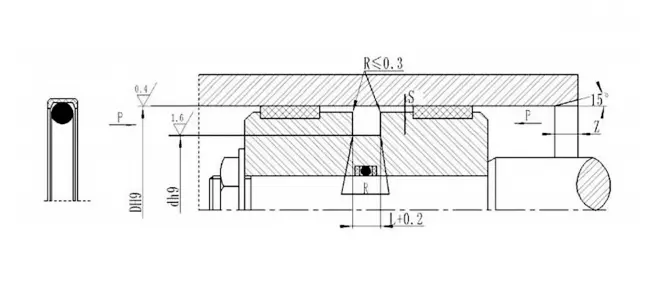

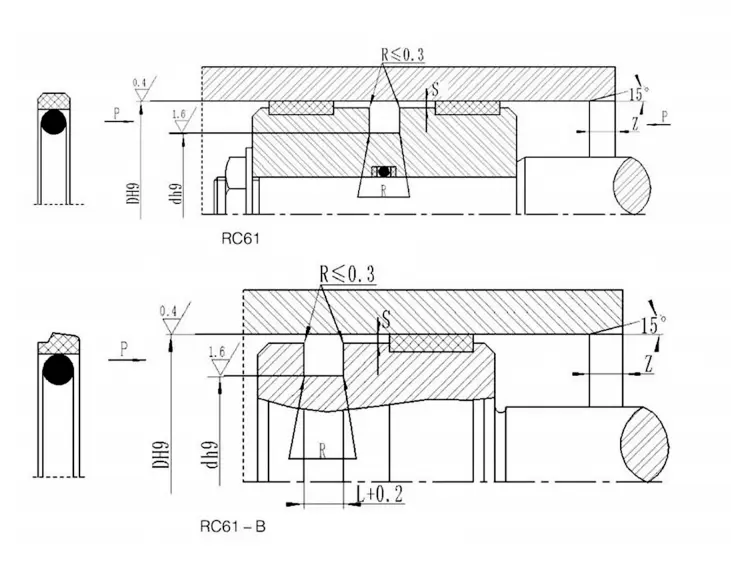

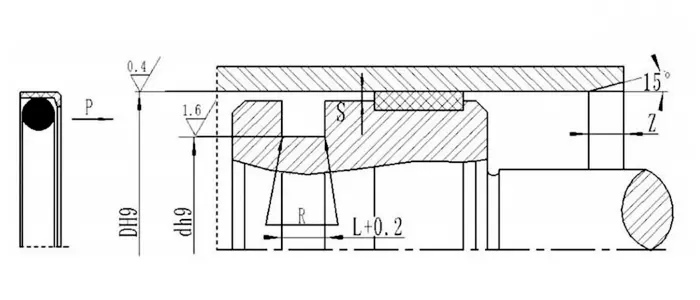

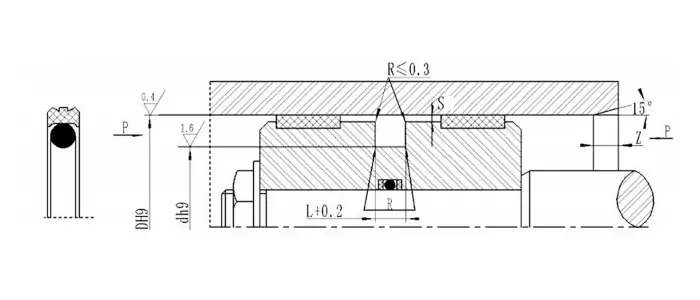

RC61| Диапазон диафрагмы D H9 |
Диаметр канавки D H9 |
Ширина канавки L+0.2 |
Радиальный клиренс Smax | Округлые углы Rmax |
Чат Змин |
Диаметр провода уплотнительного кольца | |||
| Стандартный тип | Легкая нагрузка | Тяжелая нагрузка | 0 ~ 20 МПа | 20 ~ 40 МПа | |||||
| 8 ~ 14,9 | 15 ~ 39,9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132.9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79,9 | D-155 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669,9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669,9 | 670 ~ 999,9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Примечание: 1. Для диаметра отверстия ≤30 мм рекомендуется использовать открытую канавку. | |||||||||
| 2. Для давления> 40 МПа, площадь корня уплотнения использует Max H8/F8. | |||||||||
| Диапазон диафрагмы D H9 |
Диаметр канавки D H9 |
Ширина канавки L+0.2 |
Радиальный клиренс Smax | Округлые углы Rmax |
Чат Змин |
|
| 0-20MPA | 20 ~ 40 МПа | |||||
| 20 ~ 49,9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59,9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149,9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769,9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Примечание: 1. Для диаметра отверстия ≤ 30 мм рекомендуется использовать открытую канавку. | ||||||
| 2. Для давления> 40 МПа, площадь корня уплотнения использует Max H8/F8. | ||||||
| модель | DH9 | DH9 | L+0.2 | D1 | модель | DH9 | DH9 | L+0.2 | D1 | модель | DH9 | DH9 | L+0.2 | D1 |
| ОК-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26,3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | ОК-100*84,5*6,3 | 100 | 84.5 | 6.3 | 99.0 | ОК-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | ОК-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | ОК-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | ОК-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41,7*7 | 60 | 41.7 | 7.0 | 59.2 | ОК-110*94,5*6,3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | ОК-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44,7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47,5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | ОК-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51,7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109,5*6,3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225,5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | ОК-130*114,5*6,3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| ОК-75*59,5*6,3 | 75 | 59.5 | 6.3 | 74.0 | ОК-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | ОК-135*119,5*6,3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64,5*6,3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| Диапазон диафрагмы D H9 |
Диаметр канавки D H9 | Ширина канавки L+0.2 |
Радиальный клиренс Sмагистрx |
Круглые углы Rmax |
Чат Zмин |
Диаметр провода уплотнительного кольца dO |
|
| Гидравлический | Пневматическое и гидравлическое низкое трение | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-155 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| модель | размер | модель | размер | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

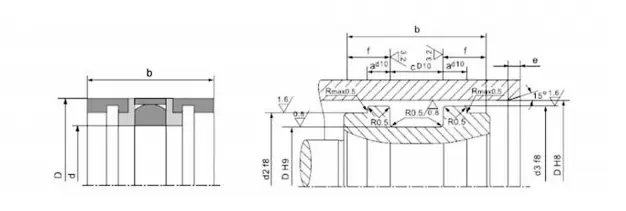

| Номер продукта | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |
| Диапазон диафрагмы D H9 |
Диаметр канавки DH9 |
Ширина канавки L+0.2 |
Округлые углы Rmax |
Радиальный клиренс Smax |
Чат Змин |
Диаметр провода уплотнительного кольца dO |
| 14 ~ 22,9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49,9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119,9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-130 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Примечание. Для диаметра цилиндра ≤30 мм рекомендуется открытая канавка. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Пример упорядочения: RC66-D*D*L-PTFE3-R01 (Внешний диаметр*внутренний диаметр*Ширина канавки) PTFE3, R01- Код материала | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Примечание. Размеры не указаны в этой таблице, пожалуйста, свяжитесь с нами. | ||||||||||||||||||

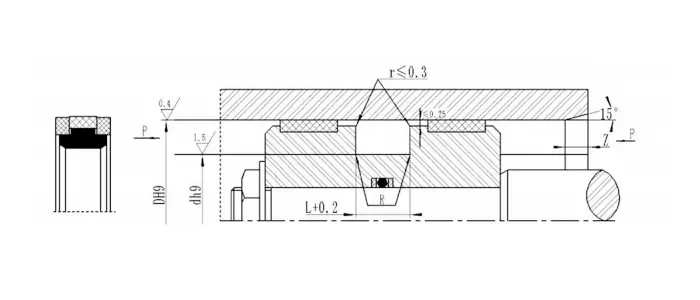

| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|

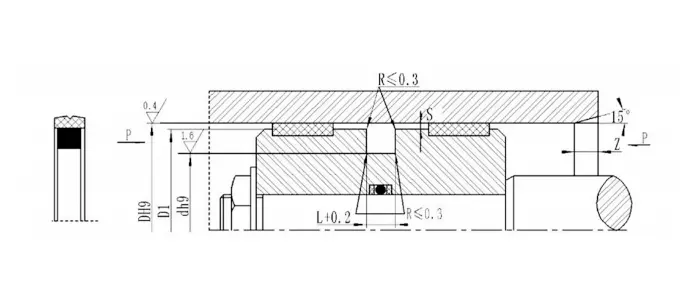

| Спецификации и измерения | ||||||||||
| Диаметр цилиндра | Нижний диаметр | Базовый диаметр | Ширина | Руководство мин |
|
Диаметр цилиндра | Нижний диаметр | Базовый диаметр | Ширина | Руководство мин |
| DH9 | D H9 | D 1 | L | Z | DH9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Пример заказа AQ0800 80 × 64,5 × 6,3 (D × D × L) PTFE3-R01 PTFE3 R01-Material Code | ||||||||||||||||
| Номер продукта | D | d | L+0.2 | RМагистрx |
|
Номер продукта | D | d | L+0.2 | RМагистрx |
|
Номер продукта | D | d | L+0.2 | RМагистрx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Пример заказа AQF0800 80 × 67 × 8,3 (D × D × L) PTFE3-R01 Код материала | ||||||||||||||||
| Номер продукта |
D H9 |
d H9 |
L+0.2 | RМагистрx |
|
Номер продукта |
D H9 |
d H9 |
L+0.2 | RМагистрx |
|
Номер продукта |
D H9 |
d H9 |
L+0.2 | RМагистрx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Диапазон диафрагмы D H9 |
Диаметр канавки D H9 |
Ширина канавки L+0.2 |
Радиальный клиренс Smax | Округлые углы Rmax |
Чат Z |
Диаметр провода уплотнительного кольца | |||
| Стандартный тип RPW |
Легкая нагрузка RPW-Q |
Тяжелая нагрузка RPW-Z |
0 ~ 20 МПа | 20-40 МПа | |||||
| 8 ~ 14,9 | 15 ~ 39,9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39,9 | 40 ~ 79,9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79,9 | 80 ~ 132.9 | 15 ~ 39,9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79,9 | D-155 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669,9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669,9 | 670 ~ 999,9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999,9 | - | 330 ~ 669,9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Примечание: 1. Для диаметра отверстия ≤ 30 мм рекомендуется использовать открытую канавку. | |||||||||
| 2. Для давления> 40 МПа, площадь корня уплотнения использует допуск H8/F8. | |||||||||
|
|
|||||||||||||
| Номер заказа | DH8 | DH9 | L+0,2 |
|
Номер заказа | DH8 | DH9 | L+0,2 |
|
Номер заказа | DH8 | DH9 | L+0,2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Примечание. Если требуемые спецификации нет в этой таблице, свяжитесь с нами. | |||||||||||||

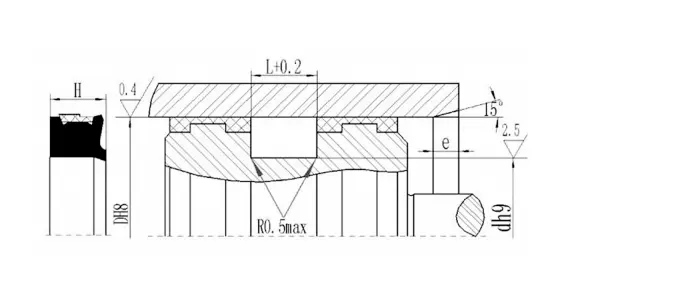

| Установки размеры |
|
|
|
|
|
|
|
|
|
|
|
Длина пачки | |||||
| Цилиндр диамердх8 | Groove Dowd Diameterdh9 | Ширина слота L+0,2 | Высота печать ЧАС |
|
|
Диапазон диаметра цилиндра | Длина пачки E≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Номер заказа | DH8 | DH9 | L+0.2 |
|
Номер заказа | DH8 | DH9 | L+0.2 |
|
Номер заказа | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| ПРИМЕЧАНИЕ. Требуемые спецификации не в этой таблице, но также могут быть произведены. Пожалуйста, свяжитесь с нами. | |||||||||||||||||

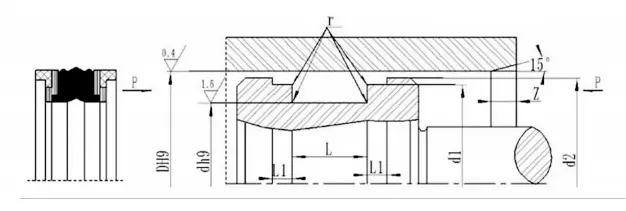

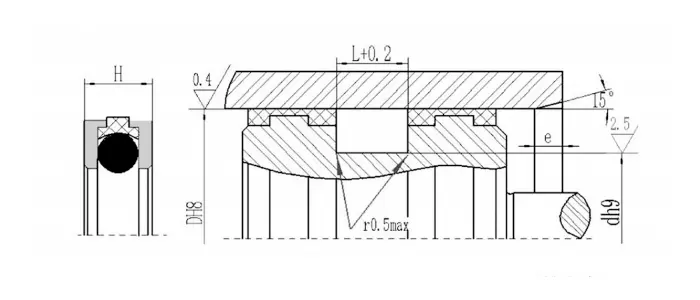

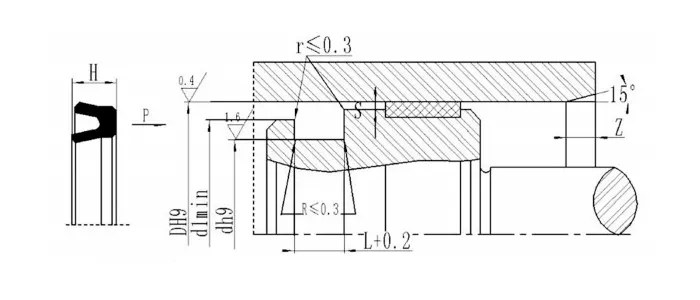

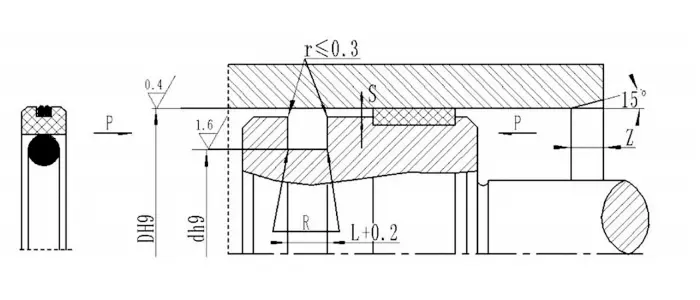

| Установки размеры |
|
|
|
|
|
|
Длина пачки | |||||||
|
|
|
|
|
Диапазон диаметра цилиндра | Длина пачки E≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Диаметр цилиндра DH8 | Канавка нижний диаметр DH9 | Ширина слота Л+0.2 | Высота печать ЧАС |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Номер заказа | D H8 | D H9 | L+0.2 |
|
Номер заказа | D H8 | D H9 | L+0.2 |
|
Номер заказа | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| ПРИМЕЧАНИЕ. Требуемые спецификации не в этой таблице, но также могут быть произведены. Пожалуйста, свяжитесь с нами. Максимальный доступный продукт составляет 1600 мм. | ||||||||||||||
| Разрыв экструзии |
|
|
|
|
|
|
|
|
|
|
|
||
| Давление MPA | Экструзионный разрыв smax |
|
|
|
|||||||||
| Диаметр цилиндра D≤60 мм | Диаметр цилиндра D> 60 мм |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Диаграмма размера | |||||||||||||
| Номер продукта | D | d | H | L | D1 |
|
Номер продукта | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| Rcup30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| Rcup30*20*8 | 30 | 20 | 8 | 9 | 24 | Rcup40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | Rcup45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| Rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| Rcup40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6,5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| Rcup40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| Номер продукта | D | d | H | L1 | L2 | T |
|
Номер продукта | D | d | H | L1 | L2 | T |
| YXD11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | YXD55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| YXD12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| YXD14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | YXD60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| YXD16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | YXD63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| YXD18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | YXD65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | YXD70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| YXD22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| YXD24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| YXD25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | YXD80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| YXD28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | YXD85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| YXD30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | YXD90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| YXD32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| YXD35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | YXD100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Адрес
№1 Руайхен -роуд, Dongliuting Industrial Park, район Ченгьян, город Циндао, провинция Шаньдун, Китай
Тел.
Электронная почта
