Гидравлические поршневые уплотнения

Ruichen Seals имеет большой опыт в производстве и разработке тюленей и герметизирующих материалов. Наши гидравлические уплотнения поршневого стержня включают в себя множество различных моделей. Вы можете сделать подходящий выбор в зависимости от подробной информации ниже или связаться с нами, чтобы получить более подходящее и индивидуальное решение для уплотнения.

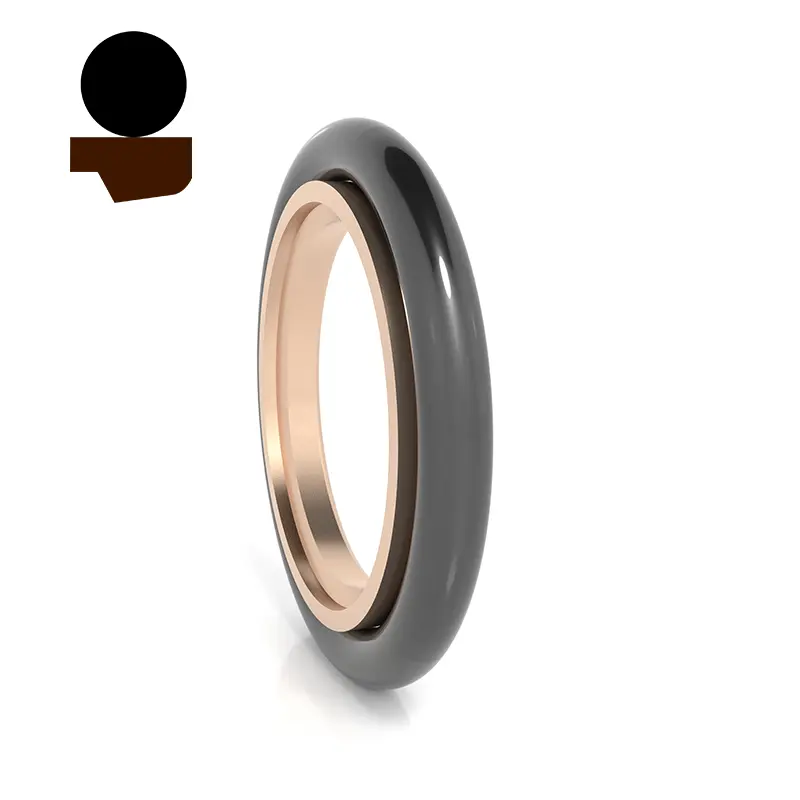

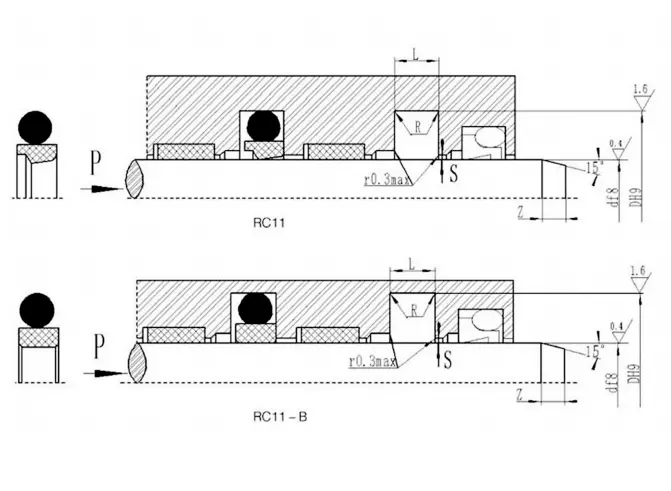

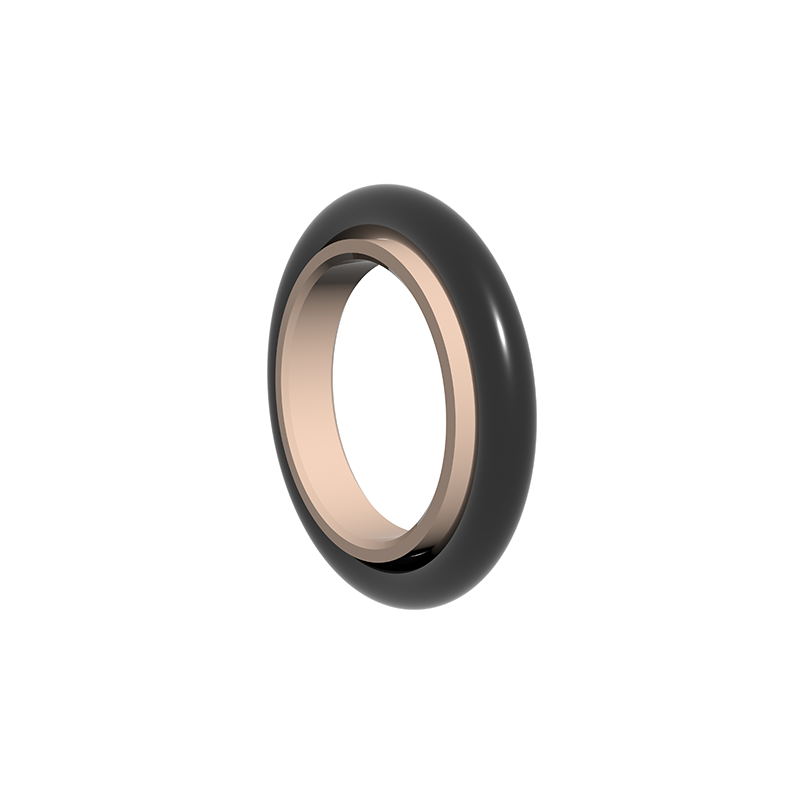

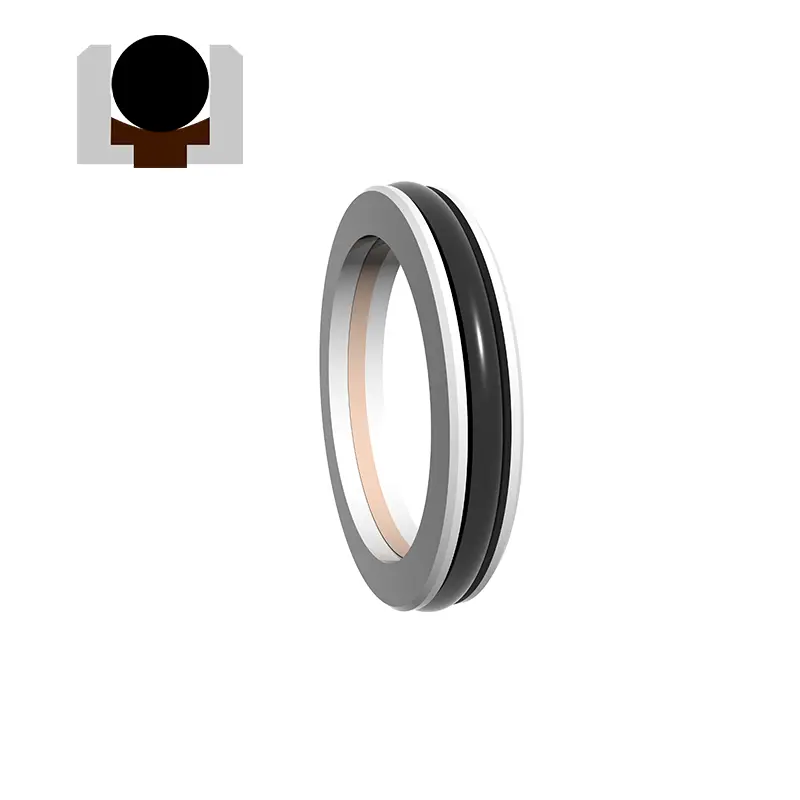

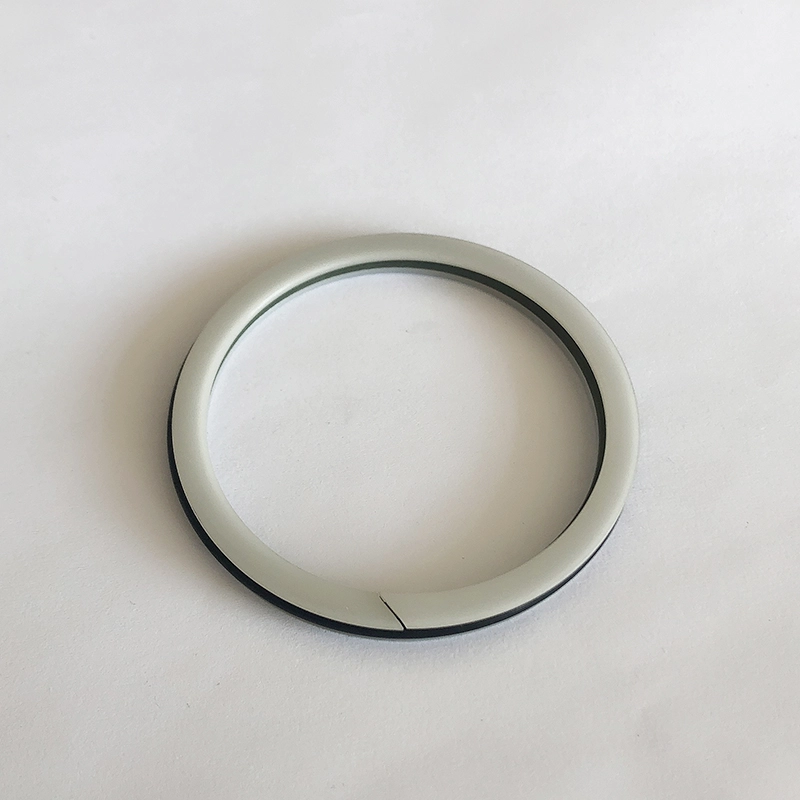

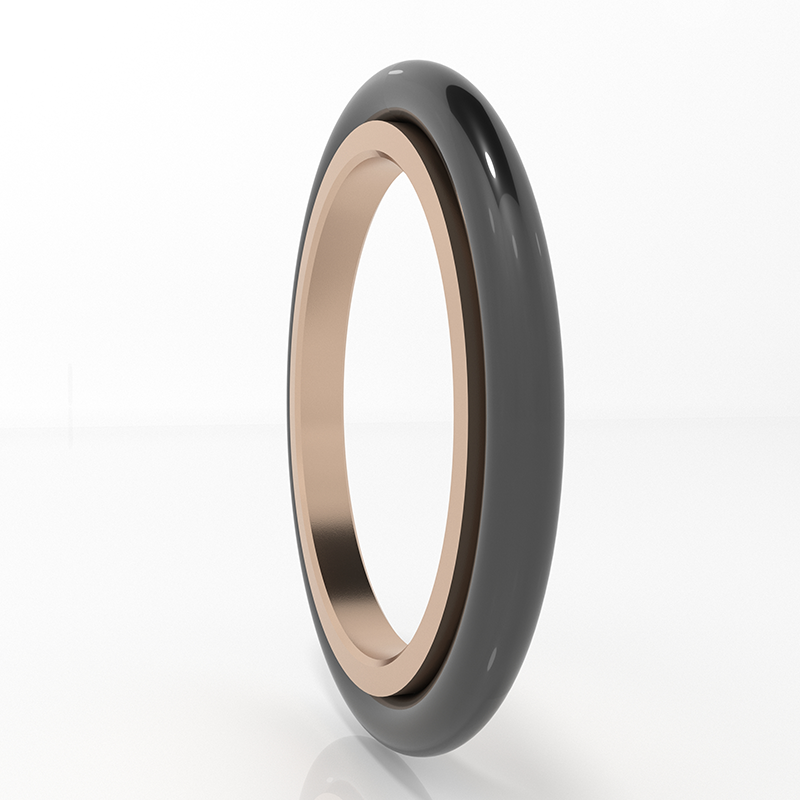

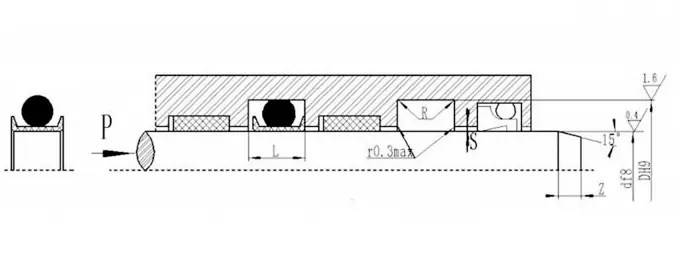

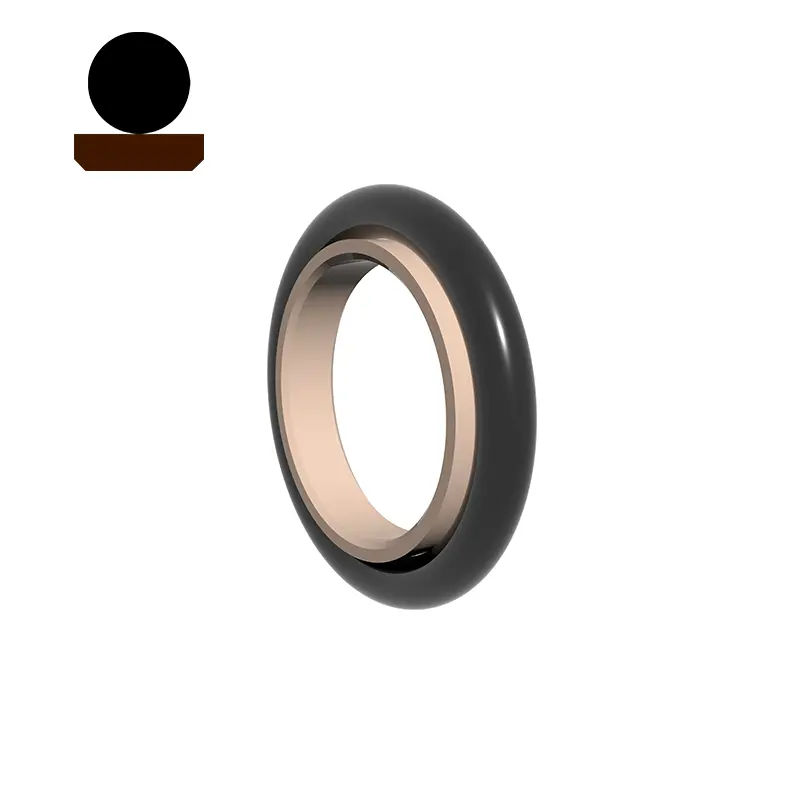

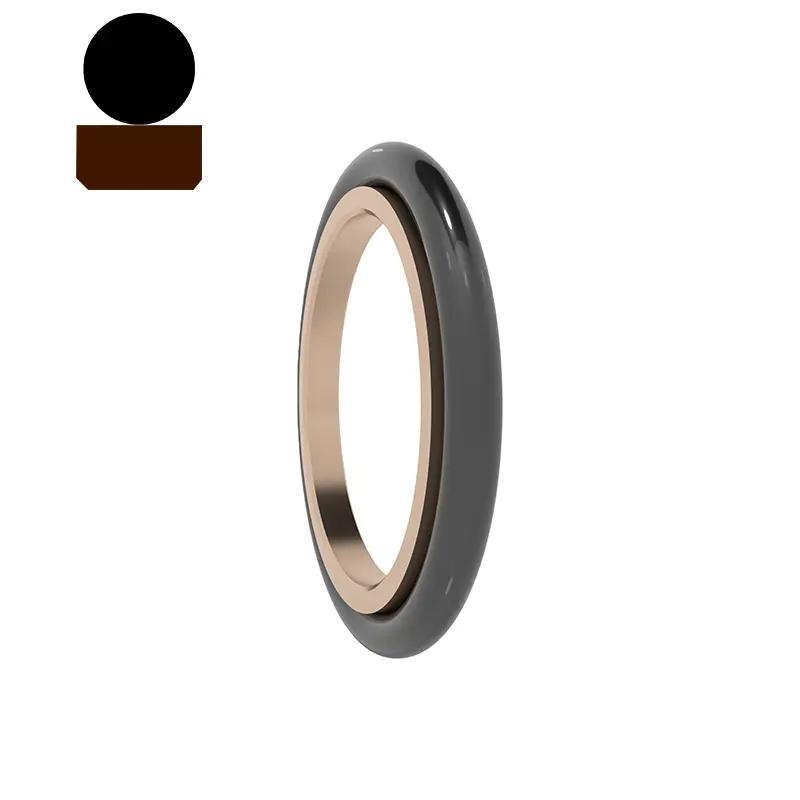

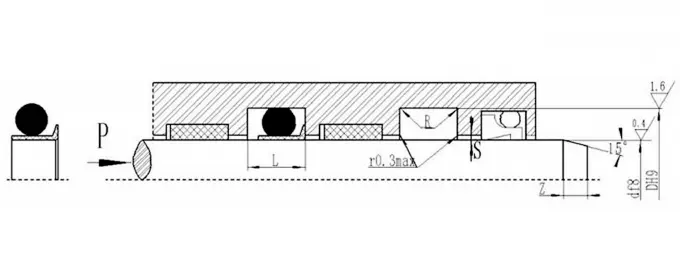

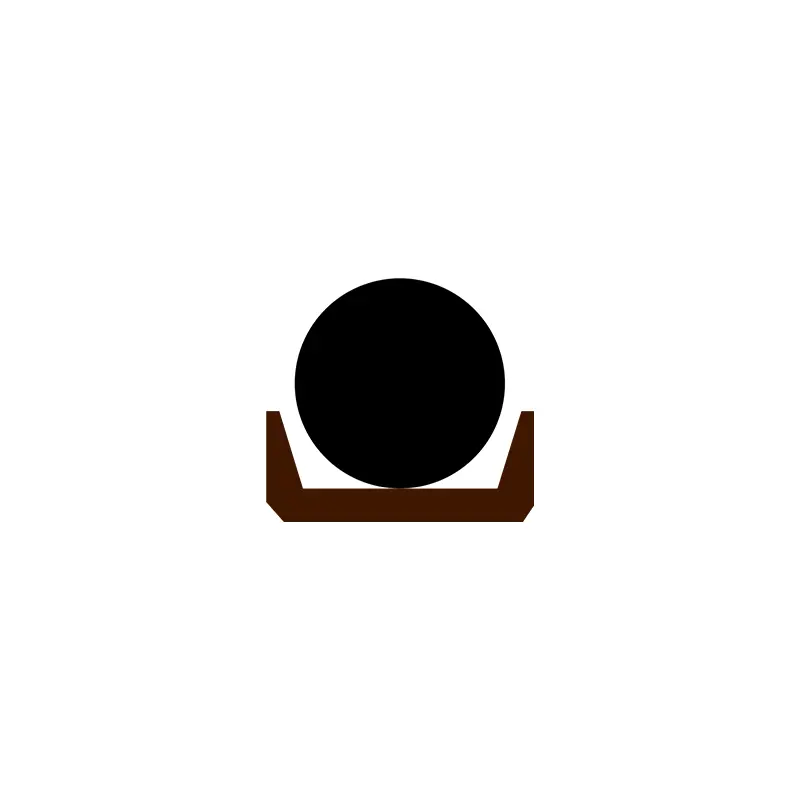

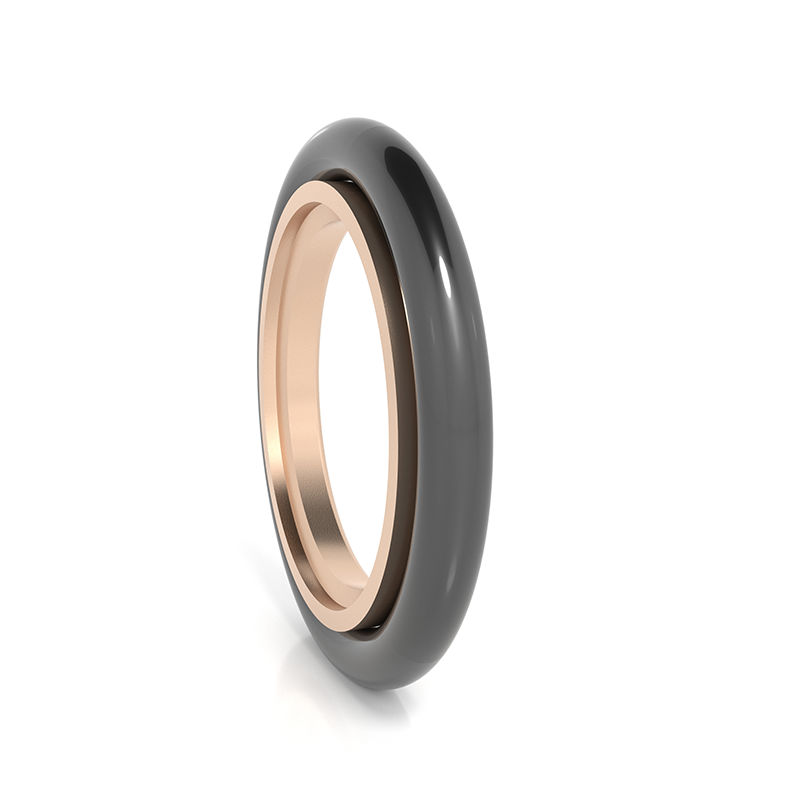

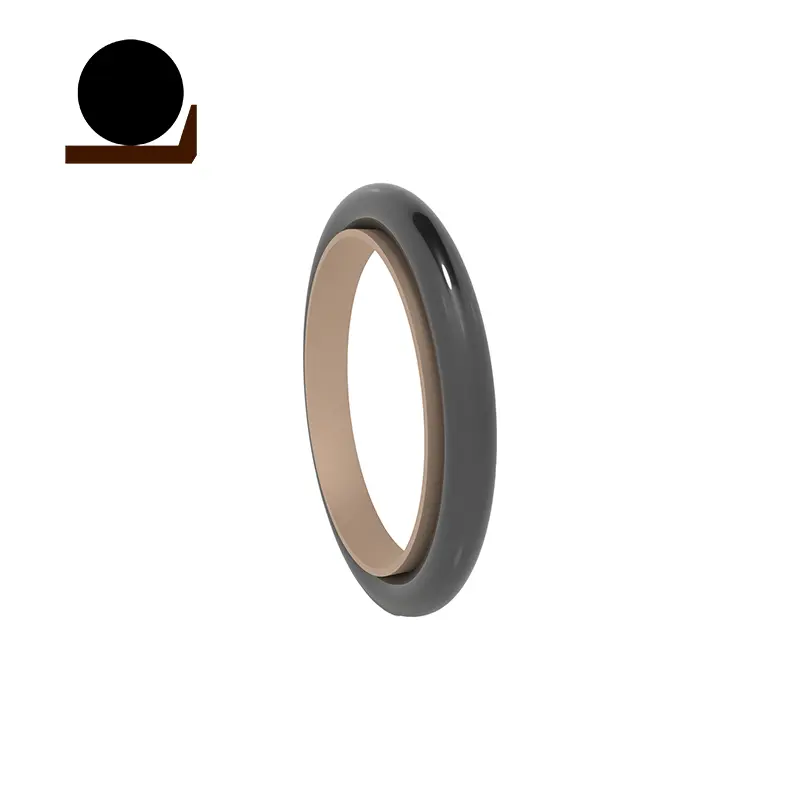

RC11 состоит из заполненного PTFE-ступенчатого герметичного кольца и о-образного резинового кольца, подходящего для гидравлического поршневого движения в одностороннем уплотнении под давлением.

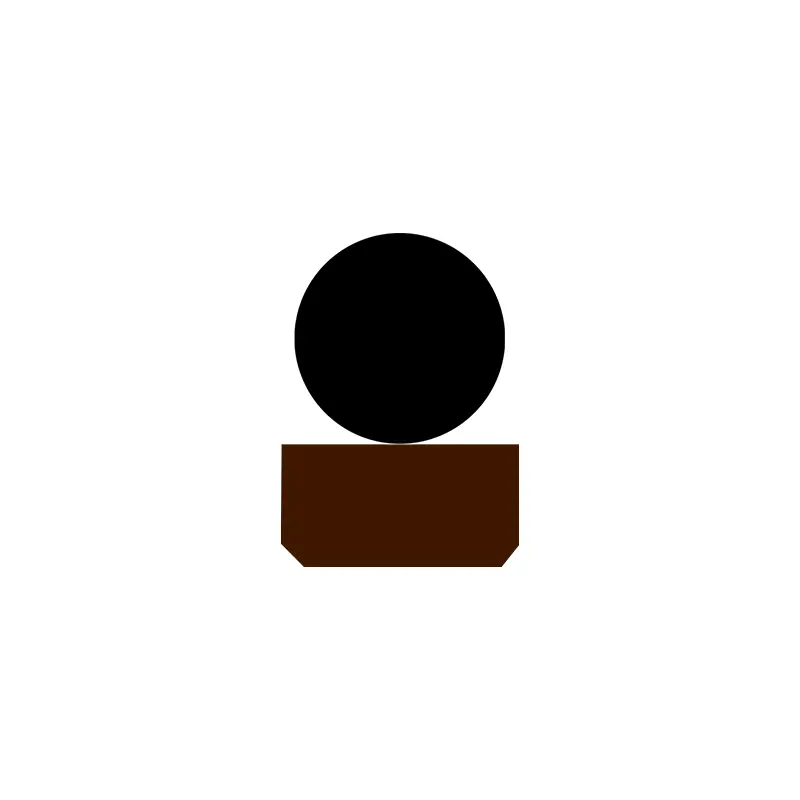

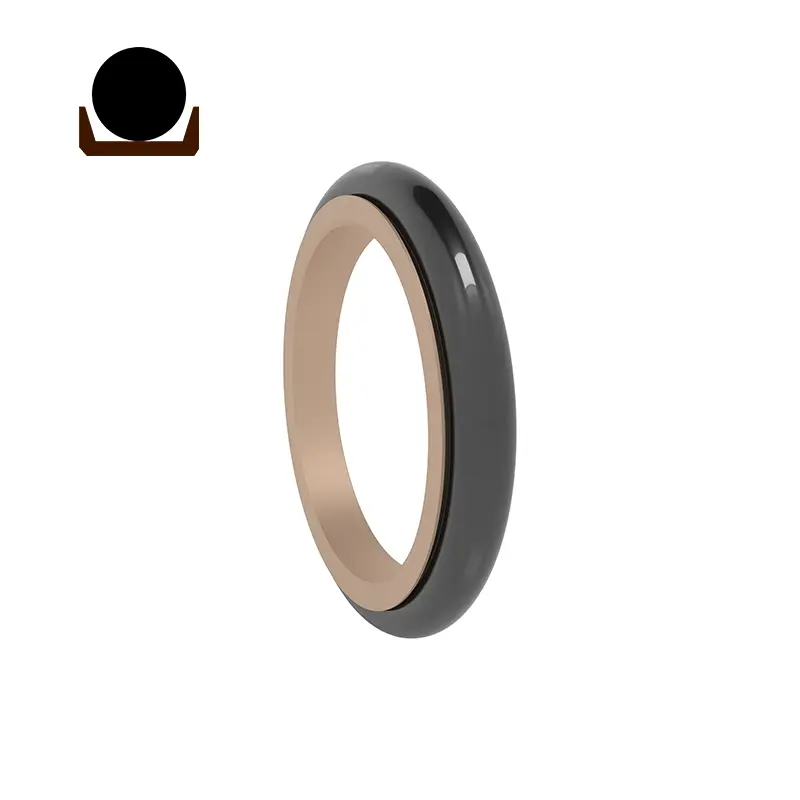

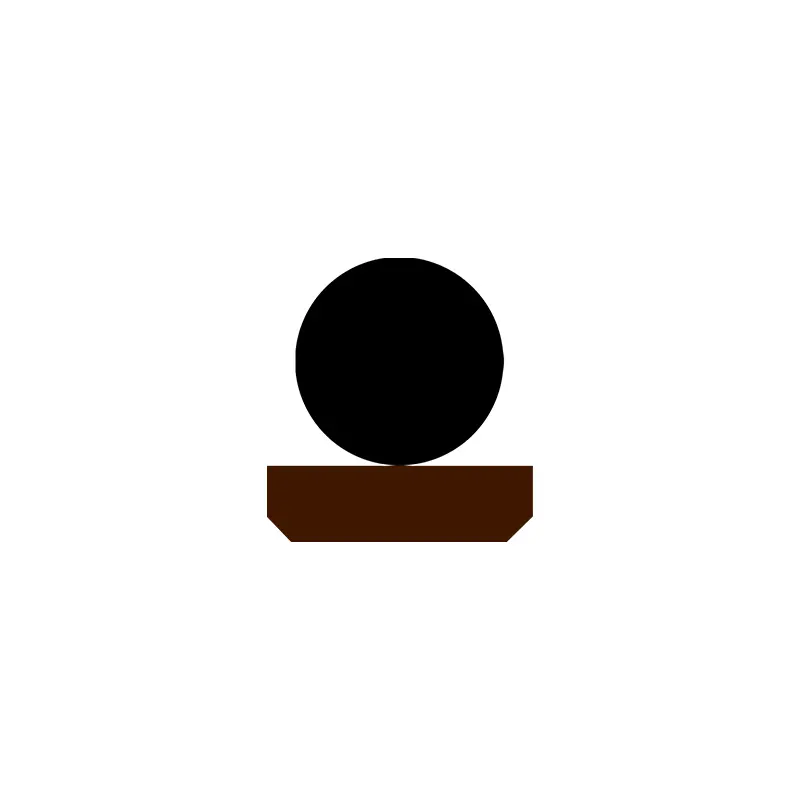

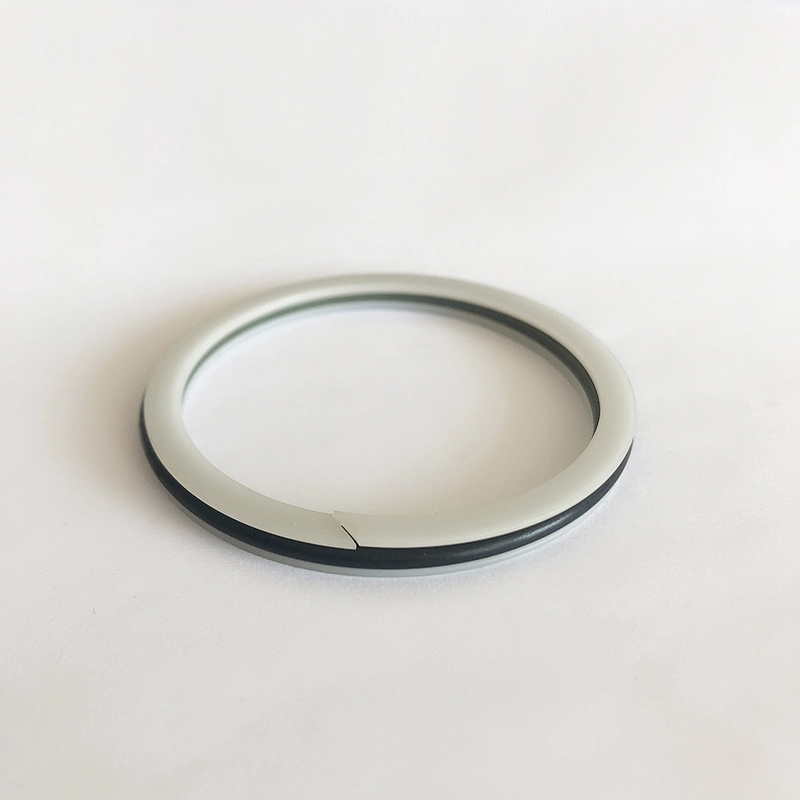

RC11-B состоит из заполненного прямоугольного герметичного кольца PTFE и о-образного резинового кольца, подходящего для гидравлического поршневого движения двустороннего уплотнения давления. Уплотнительное кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Обычно он используется в сочетании с направляющим кольцом. Раздельные (открытые) канавки должны использоваться для диаметров стержня менее 30 мм. Функции:

1. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего;

2. Очень высокое стабильность давления при давлении и суровых условиях;

3. Высокий срок службы, может использоваться для без масляных смазочных уплотнений;

4. Может использоваться для герметизации среды с низким содержанием сумасшедших, таких как вода;

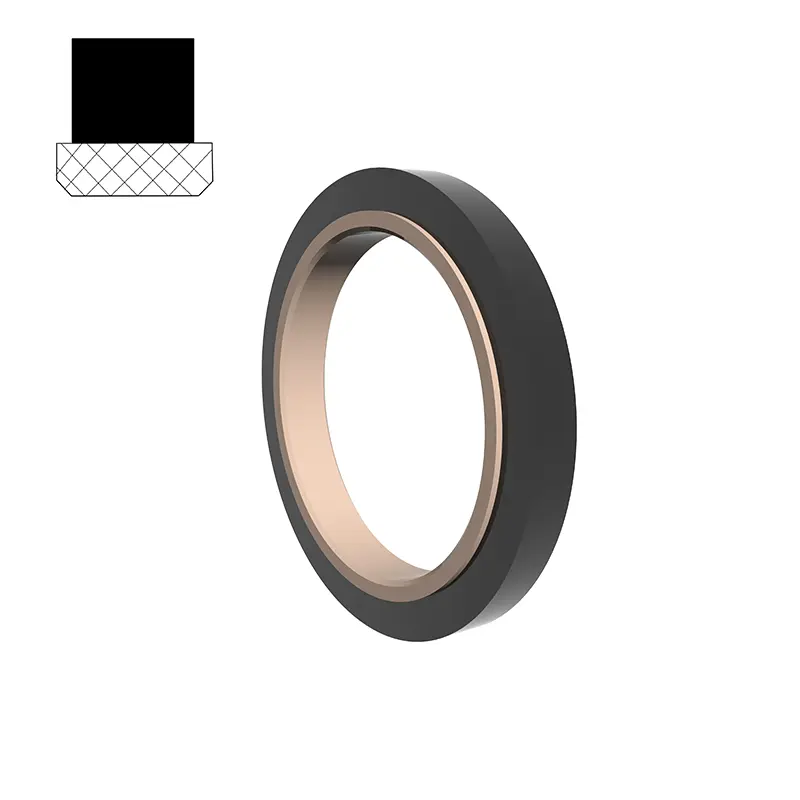

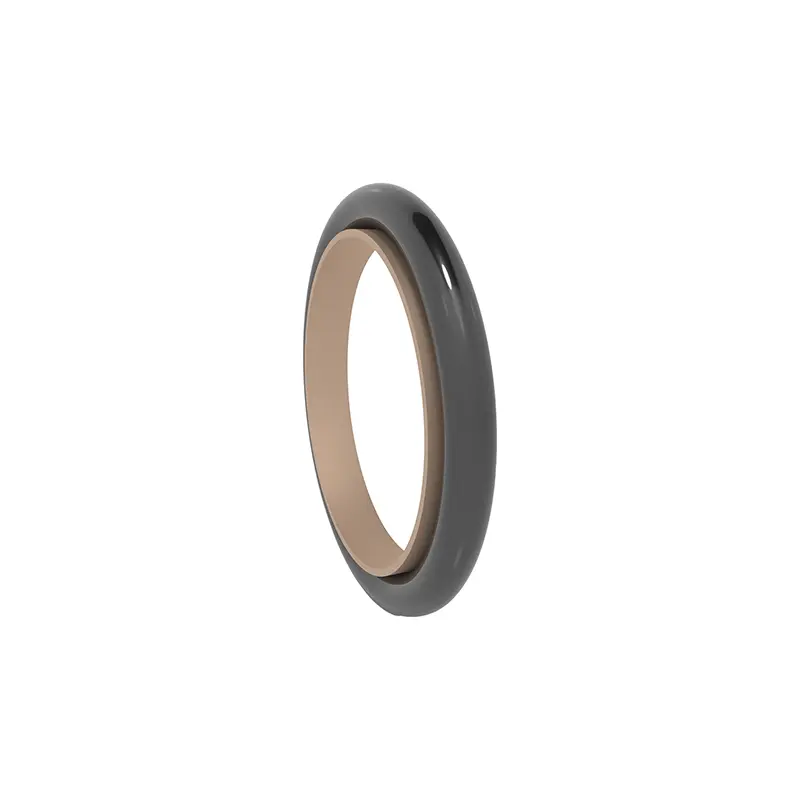

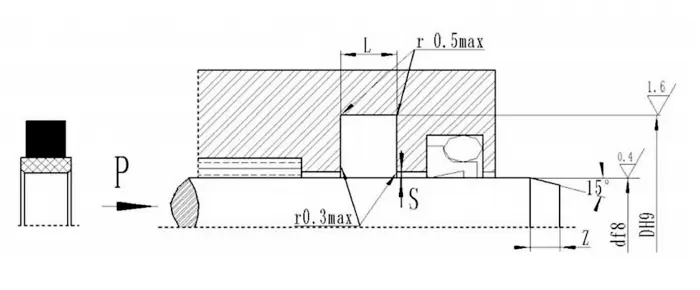

RC12 состоит из заполненного PTFE-ступенчатого герметичного кольца и прямоугольного резинового кольца, подходящего для гидравлического поршневого движения в одностороннем уплотнении под давлением. Прямоугольное кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Обычно он используется в сочетании с направляющим кольцом. Раздельные (открытые) канавки должны использоваться для диаметров стержня менее 30 мм. В основном он используется в тяжелом гидравлическом оборудовании.

Функции:

1. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего;

2. Очень высокое стабильность давления при давлении и суровых условиях;

3. Высокий срок службы, может использоваться для без масляных смазочных уплотнений;

4. Может использоваться для герметизации среды с низким содержанием сумасшедших, таких как вода;

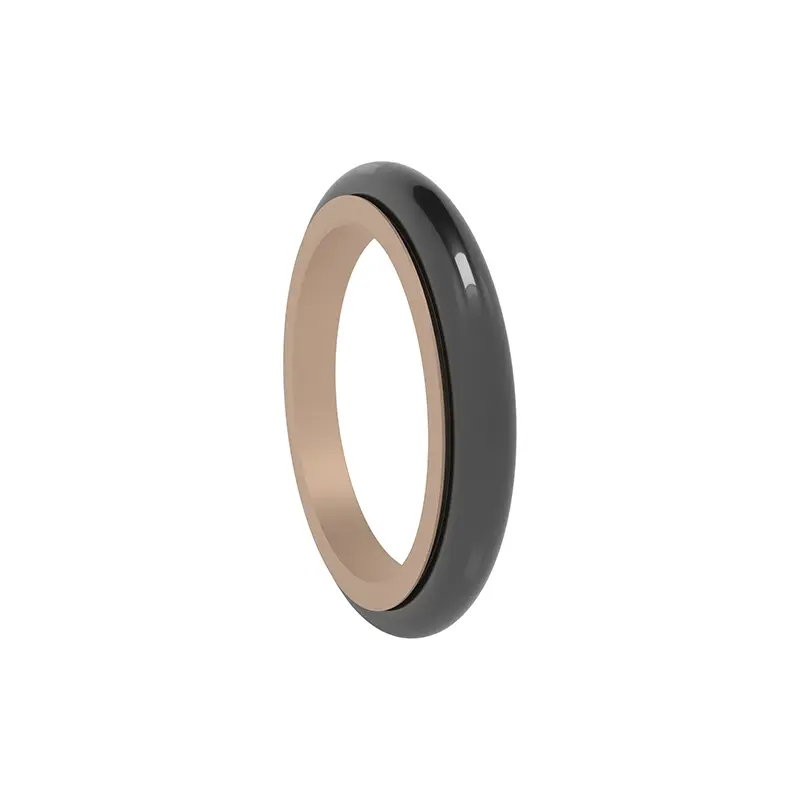

SPNC/RC13 состоит из герметичного кольца в форме PTFE и о-образного резинового кольца, которое подходит для гидравлического и пневматического поршневого движения двунаправленного уплотнения давления. О-образное кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Запечатывающее кольцо принимает тонкую конструкцию губ, которая обладает хорошей способностью последующей компенсации, поэтому производительность герметизации хороша и может быть установлена ​​в кольцевой канавке GB12350. Раздельные (открытые) канавки должны использоваться для диаметров стержня менее 30 мм. Функции:

1. его можно использовать как для гидравлического, так и для пневматического, и может использоваться для двунаправленного герметизации давления;

2. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение и без ползущего;

3. Долгий срок службы, может быть использован для без масляных смазочных уплотнений;

4. Небольшое структурное пространство, легкая установка и техническое обслуживание;

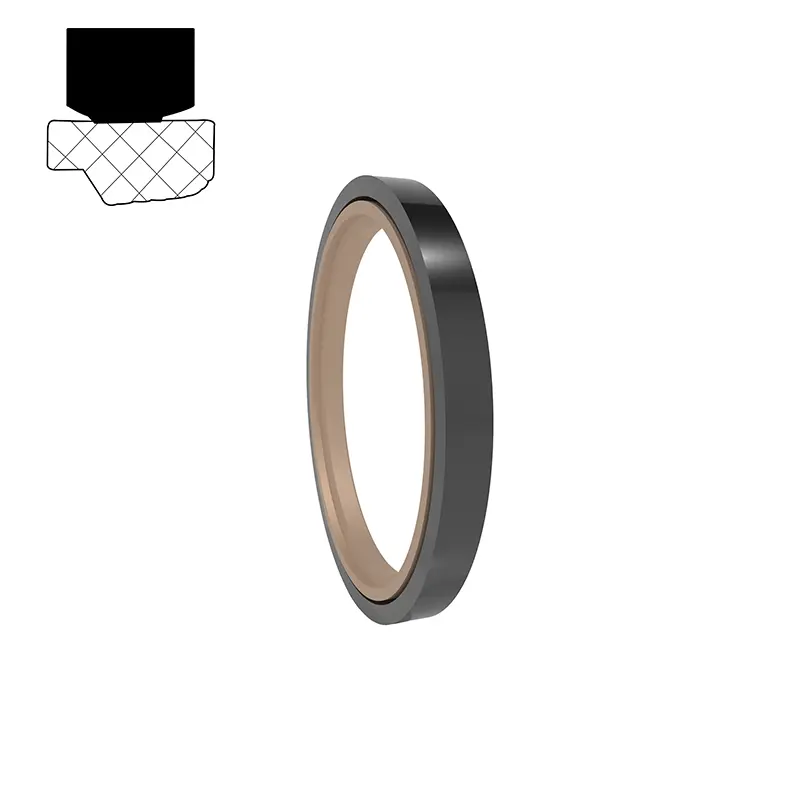

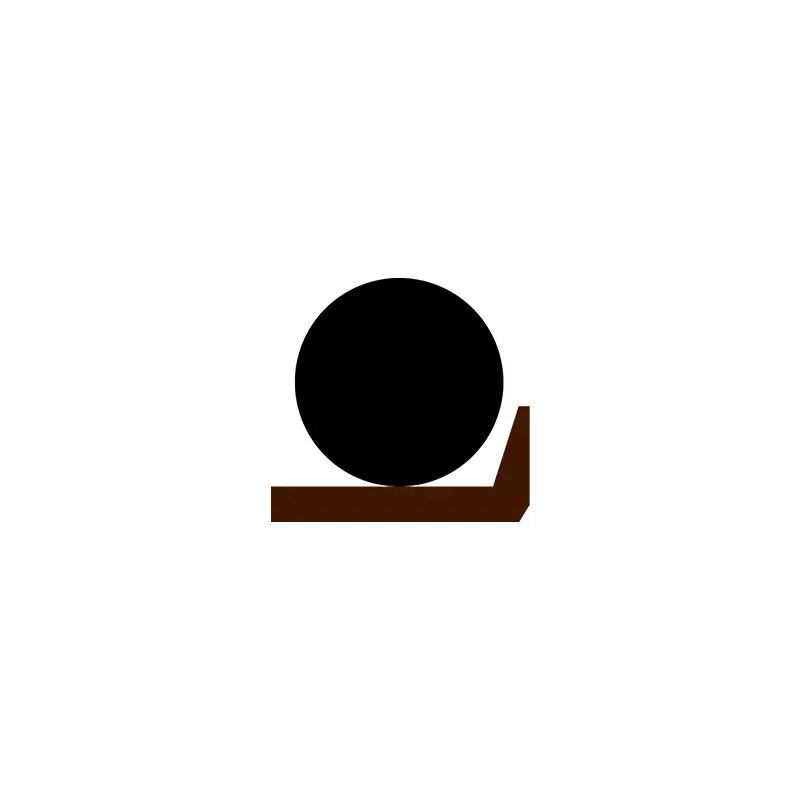

RC14 состоит из триангулярного герметичного кольца PTFE и о-образного резинового кольца, которое подходит для гидравлического и пневматического возвратного движения одностороннее герметизация давления. Уплотнительное кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Поскольку герметизирующее кольцо принимает тонкую конструкцию губ, способность последующей компенсации лучше, поэтому производительность герметизации хороша. Расщепленная (открытая) канавка должна использоваться для диаметров стержня менее 30 мм. Функции:

1. его можно использовать как для гидравлического, так и для пневматического;

2 низкое трение, небольшое начало сопротивления, плавное движение, равное динамическое и статическое трение, без полза;

3. Долгий срок службы, может быть использован для без масляных смазочных уплотнений;

4. Небольшое структурное пространство, легкая установка и техническое обслуживание;

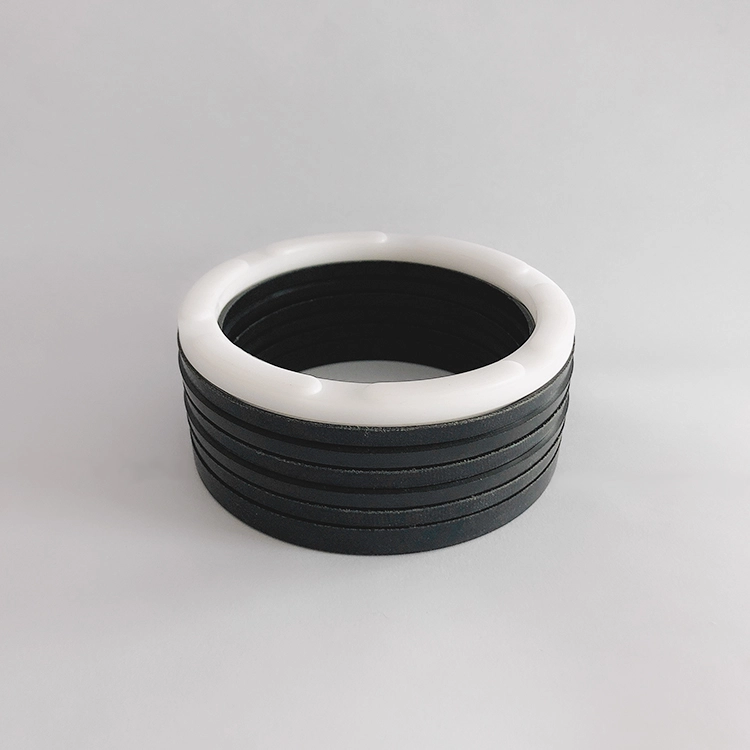

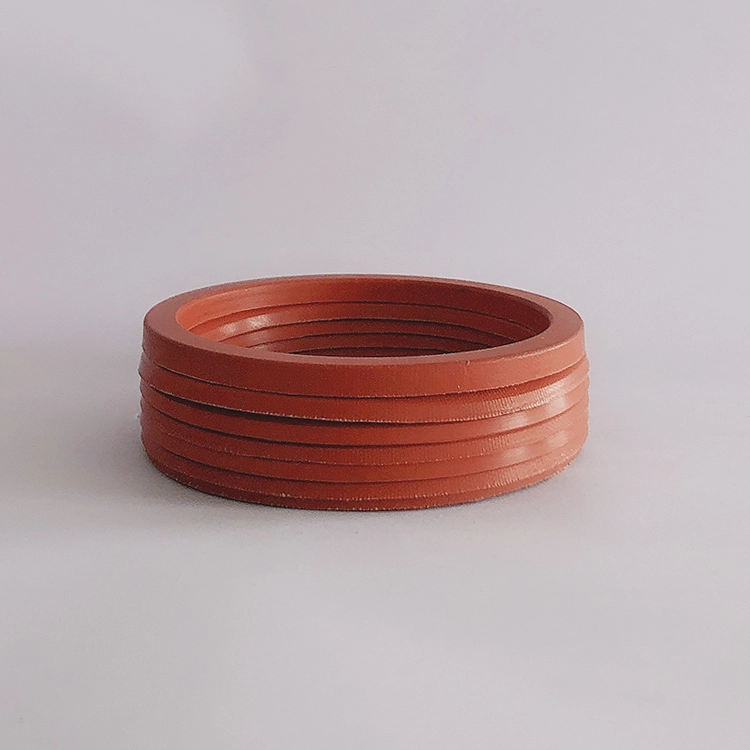

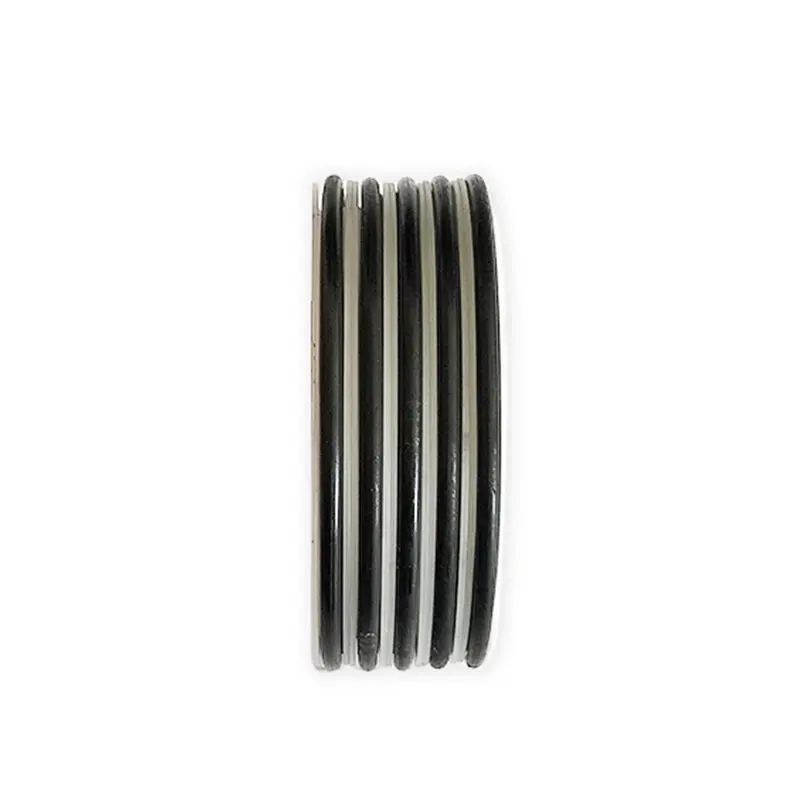

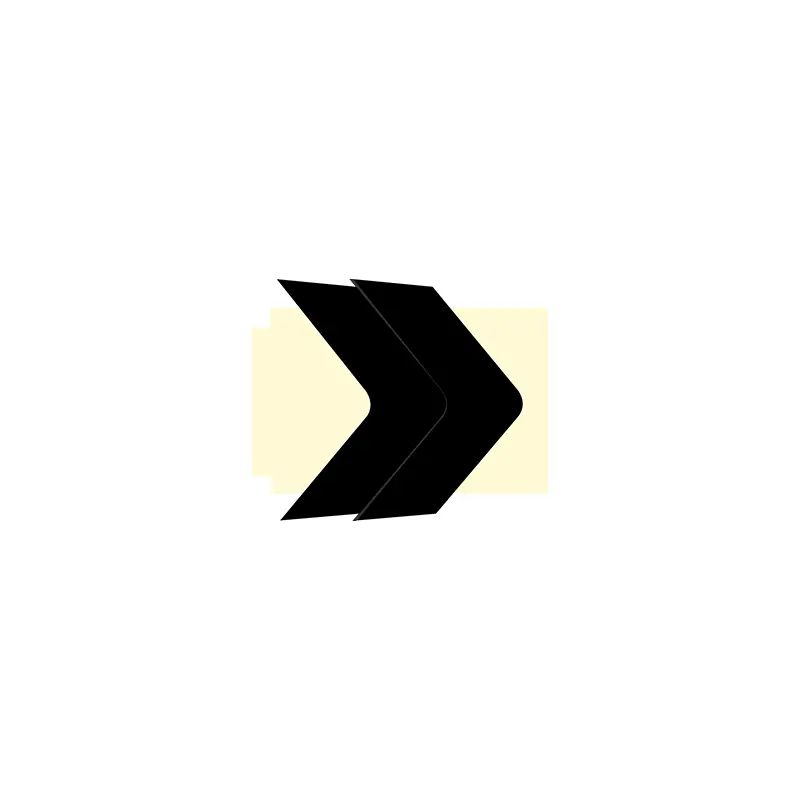

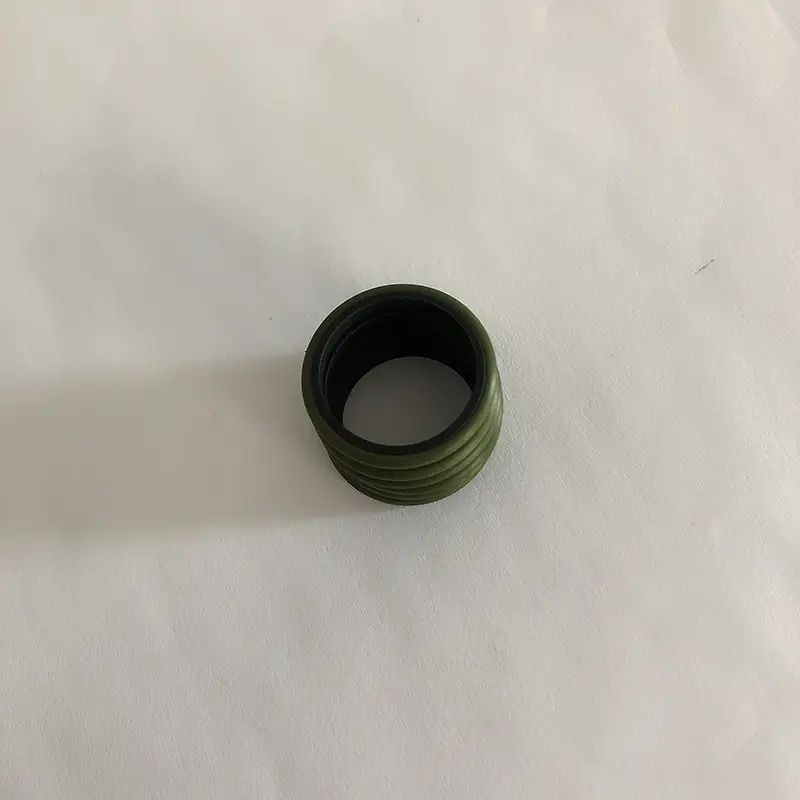

RC15 состоит из набора (более 3) V-образных герметизированных колец, кольца под давлением и опорного кольца, и подходит для гидравлического возвратного движения одностороннее герметизация давления. Смазка, совместимая с уплотнительным материалом, должна быть применена во время установки. Он не может быть установлен в интегральной (закрытой) бороздке. Функции:

1. Доступны различные материалы, которые могут быть оптимально скорректированы в соответствии с различными целями;

2. его можно использовать в суровых условиях труда и подходит практически для всех средств массовой информации и суровых условий;

3. Он имеет длительный срок службы и может быть использован для без масляных смазываемых уплотнений (разумный выбор материала);

4. Уплотнение и трение могут быть отрегулированы путем регулировки прокладки, и осевой размер можно отрегулировать, добавив или удалив V-образное герметичное кольцо;

5. Это может работать эффективно, даже если качество герметичной поверхности плохое.

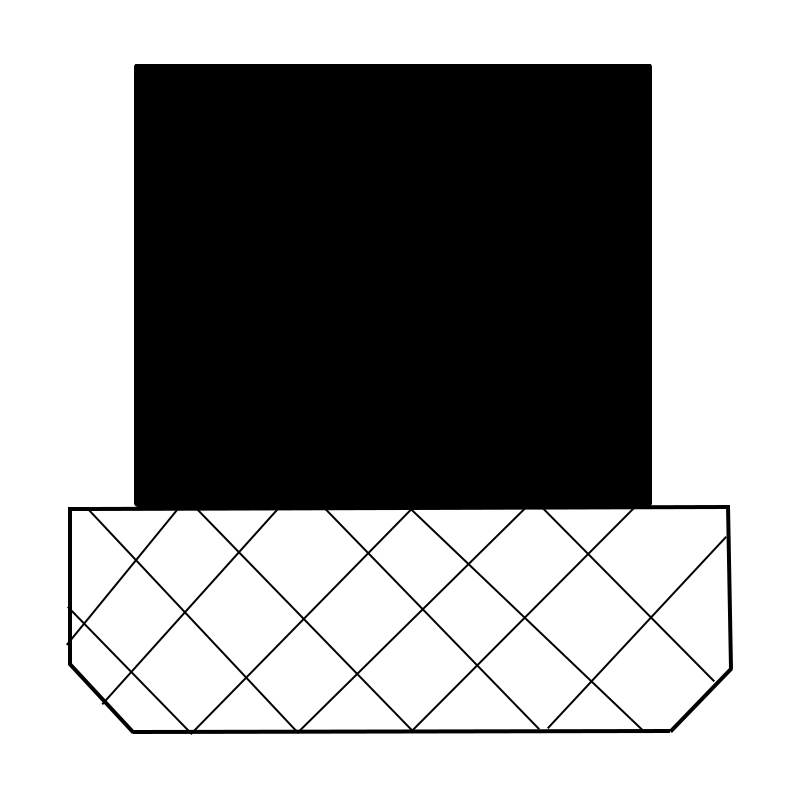

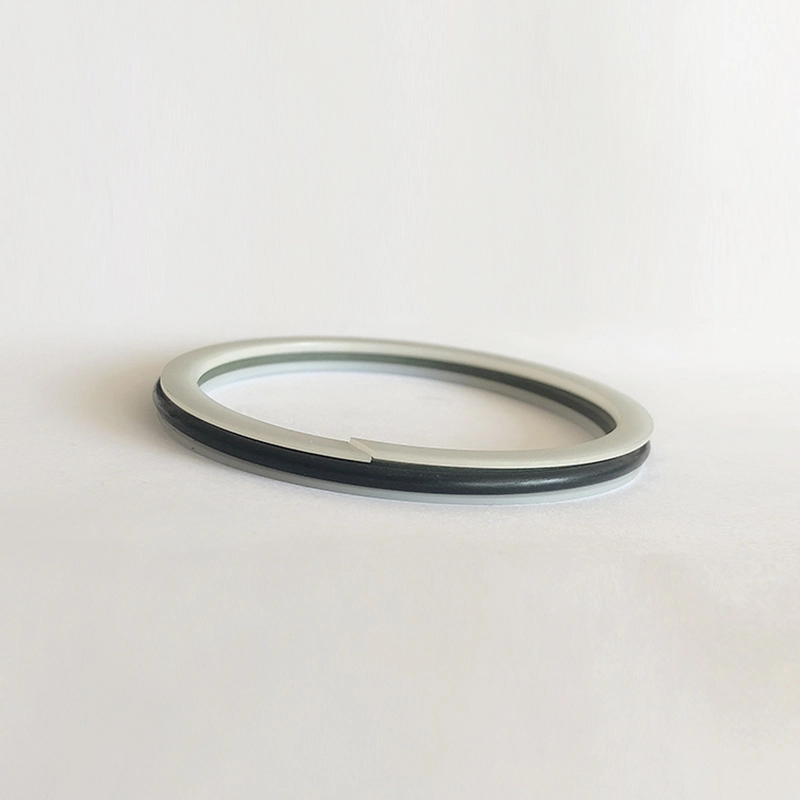

SPN состоит из заполненного прямоугольного герметичного кольца PTFE и прямоугольного резинового кольца, подходящего для гидравлического и пневматического возврата, связанного с двунаправленным уплотнением давления. Прямоугольное кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Раздельные (открытые) канавки должны использоваться для диаметров стержня менее 30 мм.

Функции:

1. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего;

2. Гидравлические и пневматические уплотнения с двумя использованием, могут использоваться для двунаправленного герметизации давления;

3. Высокий срок службы, может использоваться для без масляных смазочных уплотнений;

4. Небольшое структурное пространство, легкая установка и техническое обслуживание;

RC17 подходит для гидравлического и пневматического возвратного герметизации давления. Уплотнительное кольцо обеспечивает радиальную силу и компенсирует износ герметичного кольца. Раздельные (открытые) канавки должны использоваться для диаметров стержня менее 30 мм. Функции:

1. Низкое трение, небольшое начальное сопротивление, плавное движение, равное динамическое и статическое трение, без ползущего;

2. Гидравлические и пневматические уплотнения с двумя использованием, могут использоваться для двунаправленного герметизации давления;

3. Долгий срок службы, может быть использован для без масляных смазочных уплотнений;

4. Небольшое структурное пространство, легкая установка и техническое обслуживание:

Gtdi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, etc. Tdmi is composed of a special-shaped rubber (or polyurethane) elastomer and a modified PTFE sealing ring, and has the characteristics of good sealing, long life, low friction, no creeping, etc. GGDI is состоит из заполненного PTFE-герметичным кольцом, двух L-образных пластиковых опорных колец и уплотнительного кольца Elastic Force, и имеет характеристики хорошего уплотнения, длительного срока службы, низкого трения, без полей и т. Д.

Запечатывающее кольцо типа BD - это уплотнение поршневого стержня, в основном используемое для герметизации плунгеров, поршневых стержней, ковок и гидравлического оборудования для ходьбы. Функции:

1. Нечувствительный к вибрационным нагрузкам и пикам давления

2. Хорошая антиэкстрационная способность

3. Лучше герметизация без нагрузки и низкой температуры

4. Подходит для суровых условий труда

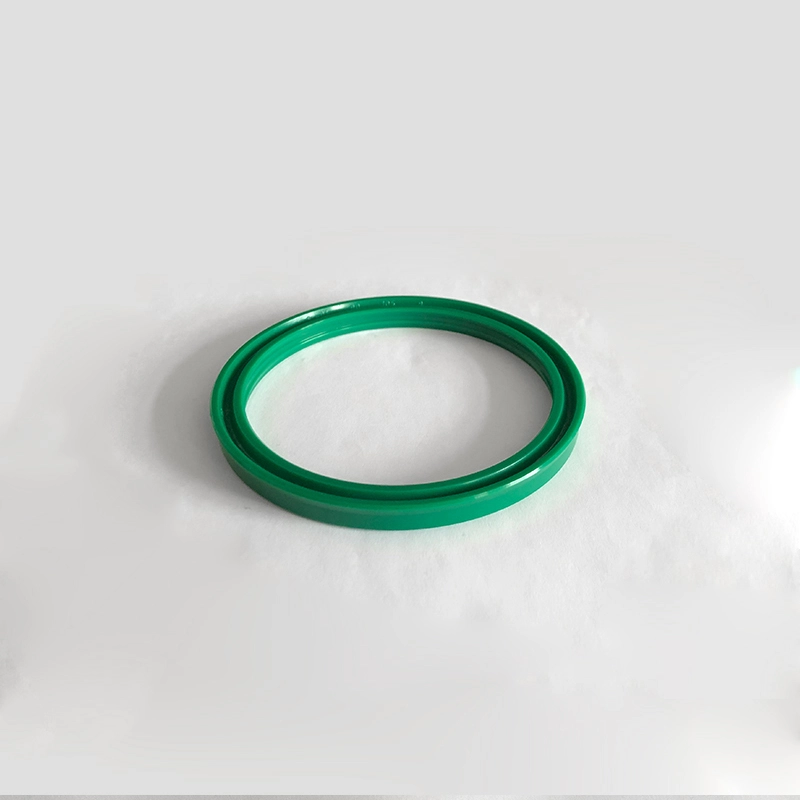

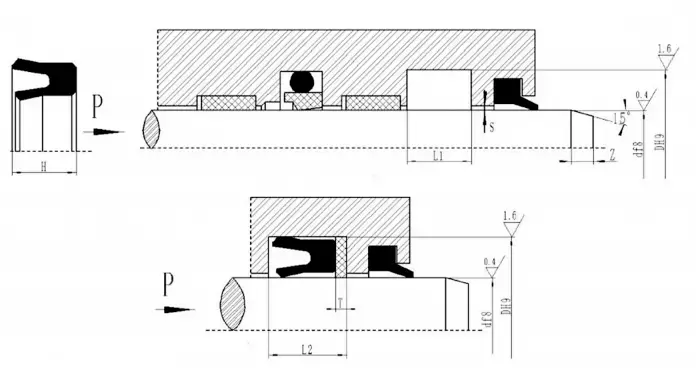

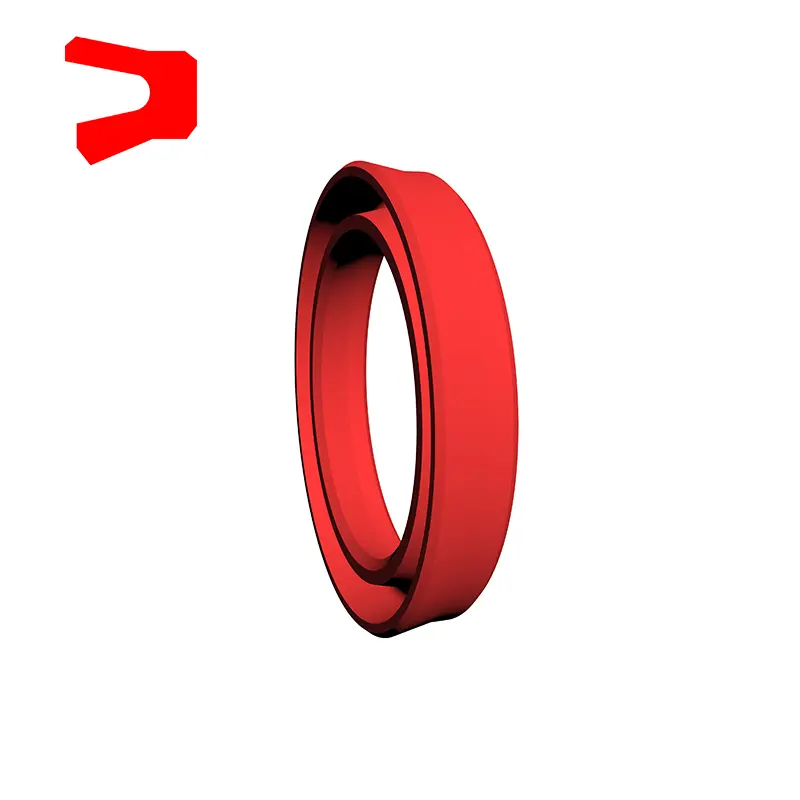

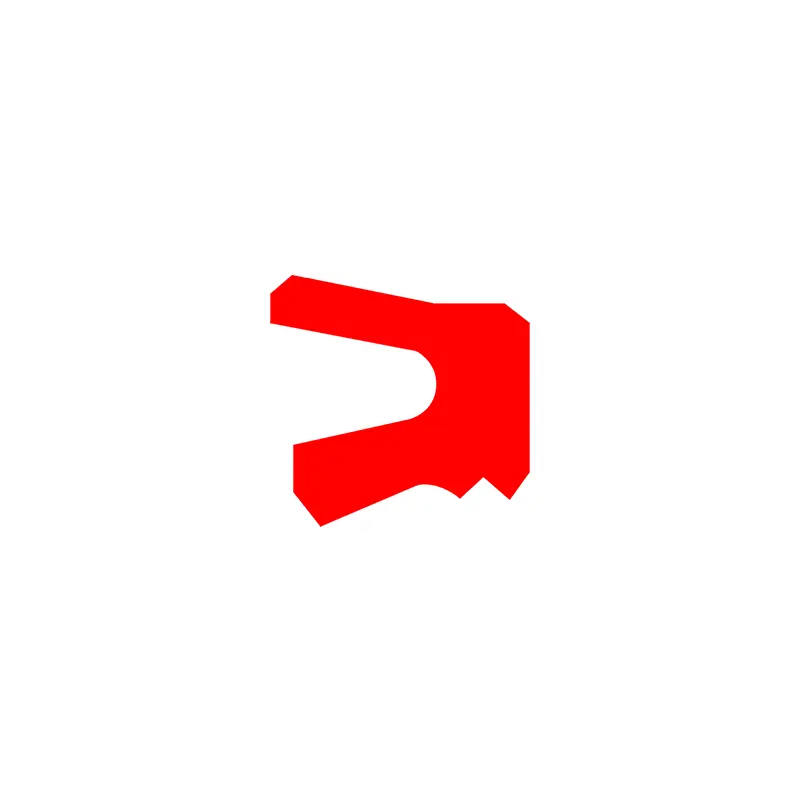

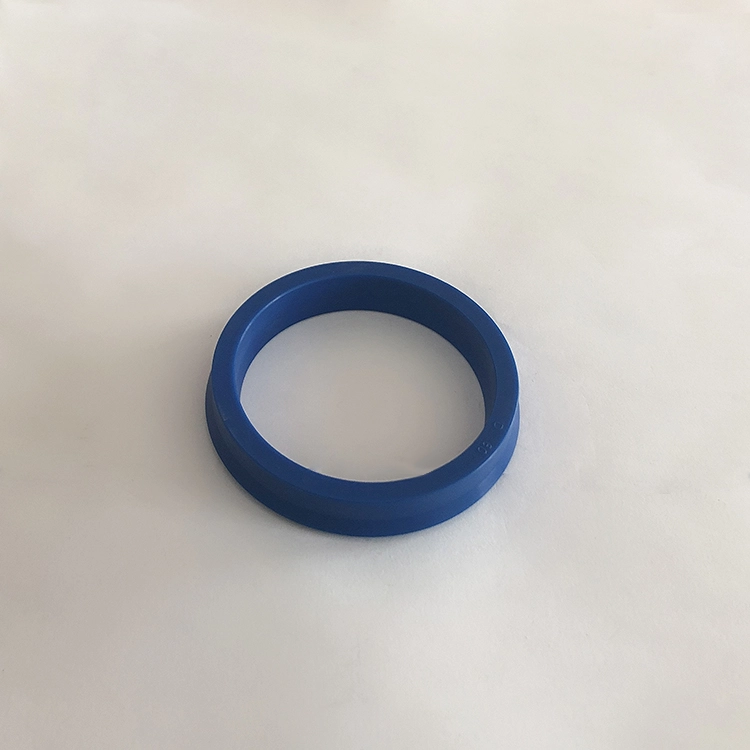

Кольцо для уплотнения типа YXD для вала представляет собой асимметричное уплотнение, специально используемое на поршневом стержне. Он подходит для одностороннего герметизации гидравлического возврата, и обладает хорошей производимой герметизации. При использовании до 12 ~ 32 МПа на пятке требуется подпорное кольцо. Канавка соответствует стандарту JB/ZQ4265-97. Его характеристики:

1. Применимо к легким нагрузкам и средним нагрузкам;

2. Хорошая герметичная производительность как для уплотнений высокого давления, так и для уплотнений низкого давления;

3. Разнообразные материалы доступны, а производительность среднего сопротивления более обширна;

4. Простая структура и легкая установка и техническое обслуживание.

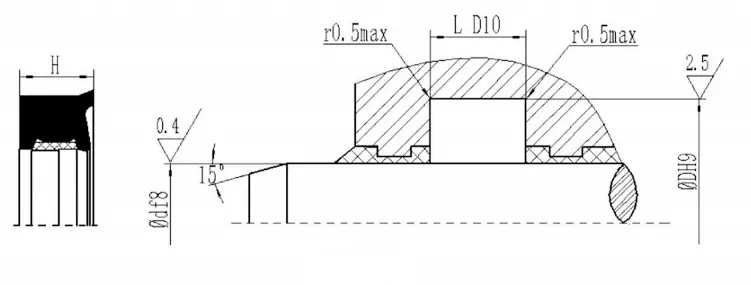

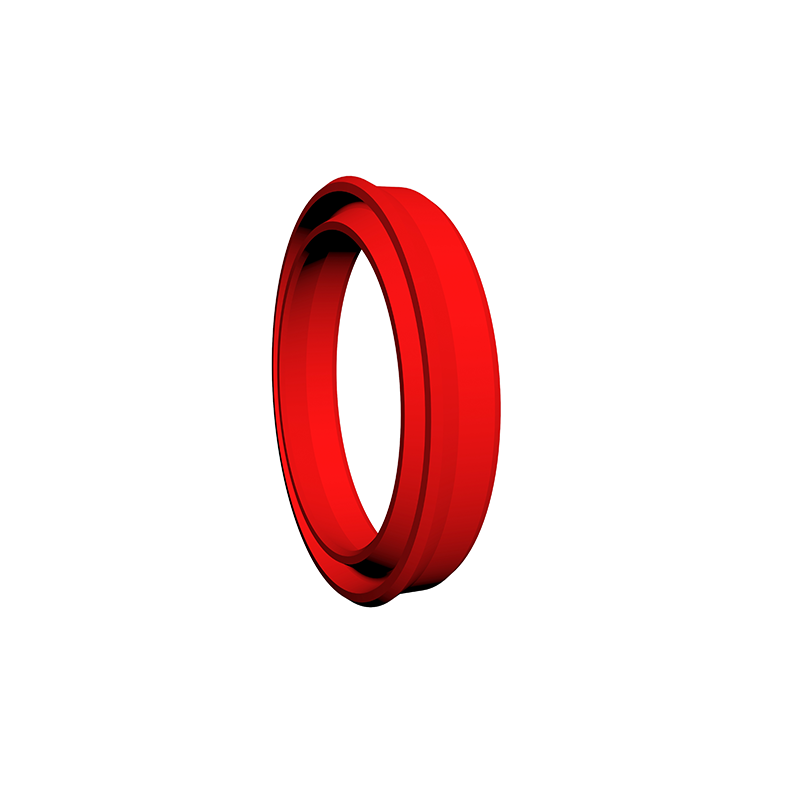

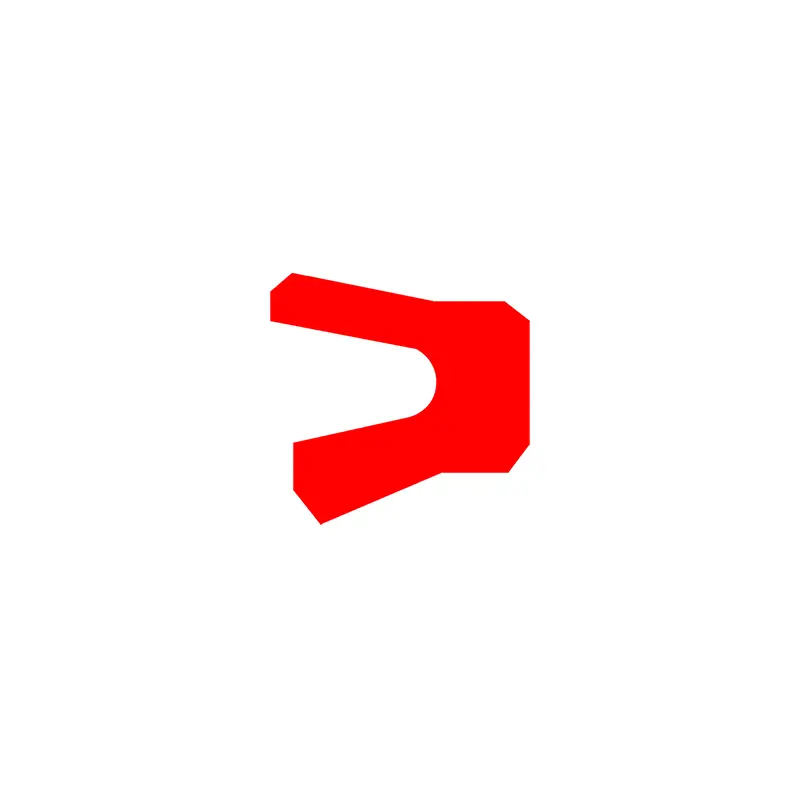

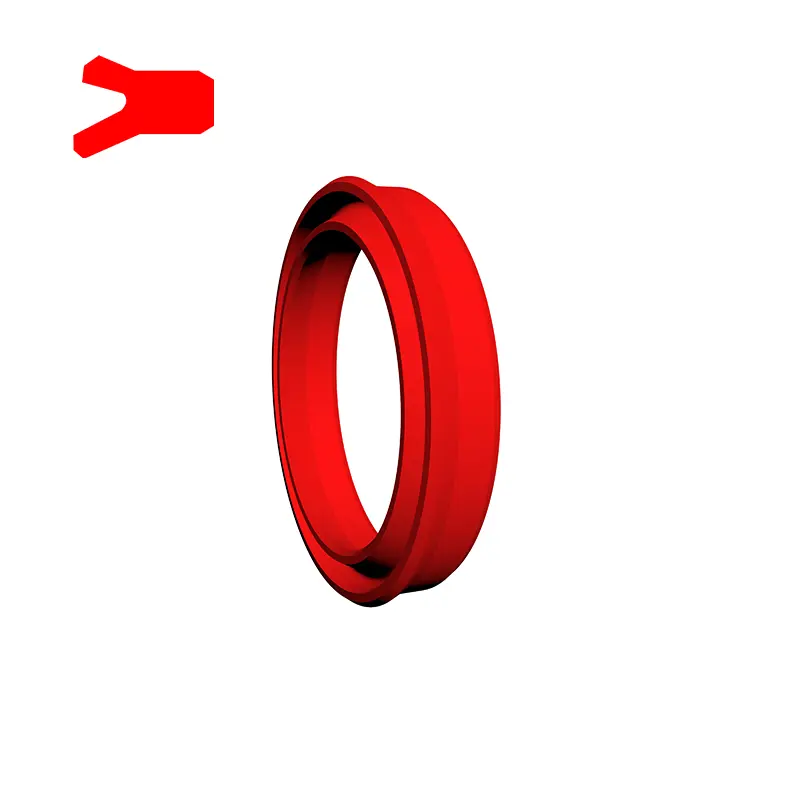

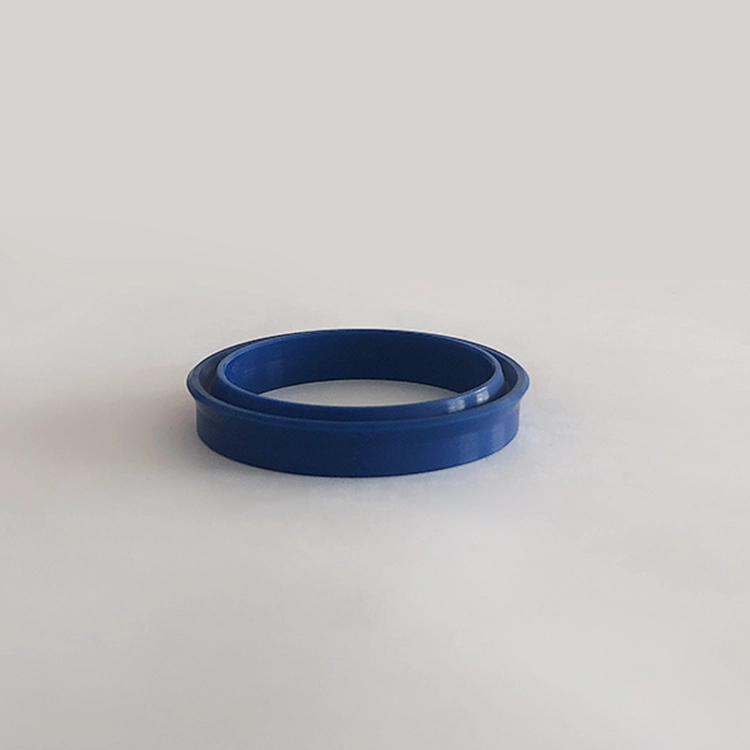

Кольцо для уплотнения RCUR представляет собой асимметричное уплотнение, специально используемое на поршневом стержне, подходящем для одностороннего герметизации гидравлического возвратного движения, с хорошей производимой герметизации. Канавка соответствует стандарту ISO5597. Он используется в качестве вспомогательного уплотнения в системе герметизации. Его характеристики:

1. Хорошая статическая и динамическая производительность герметизации;

2. Сильная остаточная способность восстанавливать нефть в динамических условиях;

3. Простая структура и легкая установка и техническое обслуживание.

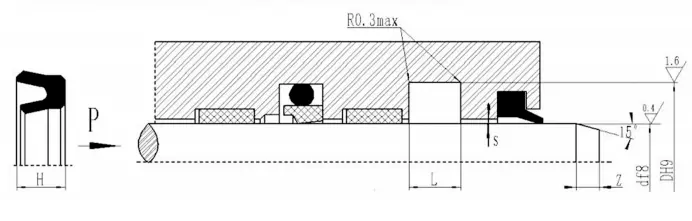

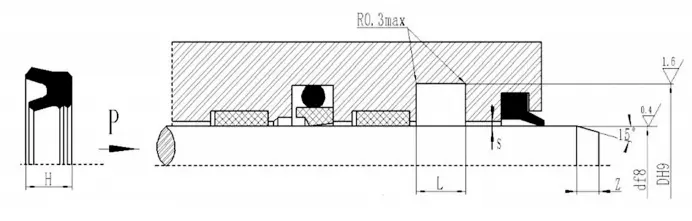

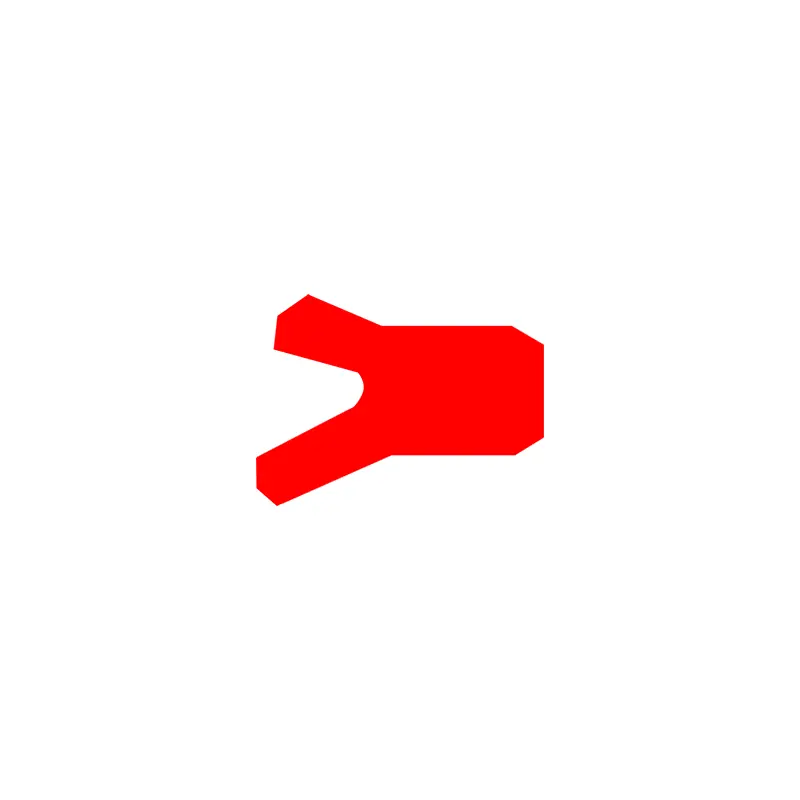

Кольцо для уплотнения RCUSR представляет собой асимметричное уплотнение, специально используемое на поршневом стержне, со вспомогательной губой на внутренней стороне кольца уплотнения. Он подходит для одностороннего герметизации гидравлического возврата, и обладает хорошей производимой герметизации. Канавка соответствует стандарту ISO5597. Его можно использовать отдельно или в качестве вспомогательного уплотнения в системе герметизации. Его характеристики:

1. Хорошая статическая и динамическая производительность герметизации;

2. Низкое трение, плавное движение, сильная остаточная способность к восстановлению нефти в динамических условиях;

3. Простая структура и легкая установка и техническое обслуживание.

Особенности продукта и приложения:

Выбор материала

1. Можно выбрать вспомогательные материалы уплотнительного кольца: R01 Нитрильный резин (NBR), RO2 Fluororubber (FKM) и т. Д.

2. Материалы запечатывания кольца: PTFE2, PTFE3, PTFE4, PU и т. Д.

Выбор материала RC15

1. Материал кольца давления: политетрафторэтилен, нитрильная ткань, ткань флуоруруббера, нейлон, полиоксиметилен

2. Ving Material: политетрафторээтилен, нитриловая резина, нитриловая ткань, флуорруббер, флуоруббер, ткань, полиуретан

3.

Выбор материала RCUR полиуретан (PU)

Пример заказа ：

Модель заказа RC11-40x55.1x6.3-PTFE3-R01

Модель заказа RC11-B-40x55.1x6.3-PTFE3-R02

Диаметр модели x Диаметр канавки x Ширина канавки

Модель заказа RC12-40x55x7.5-PTFE3-R01

Диаметр модели x Диаметр канавки x Ширина канавки

Модель заказа RC13-80-PTFE3-R01 или SPNC-80-PTFE3-R01

RC13/SPNC-модель диаметром 80 вала D PTFE3-PTFE CODE R01-O-RING CODE CODE

Модель заказа RC14-80-PTFE3-R01

RC14-модель диаметром 80 вала D PTFE3-PTFE Код материала R01-O Mater

RC15

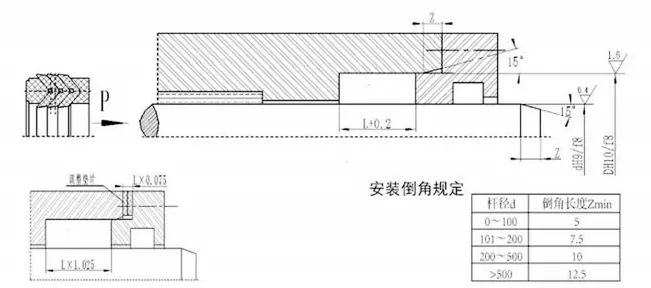

Пример заказа RC15-A-40x55x22,5RC15-A-Model DXDXL Установочные правила камера

V-образное комбинированное уплотнение может достичь наилучшего состояния герметизации и трения, регулируя осевой размер прокладки. Первоначальный износ после долгосрочной работы может быть расширен путем регулировки осевого размера. Рекомендуется, чтобы регулируемый осевой размер полости герметизации составлял 1,025 л, а количество регулировки составляет 7,5%л.

SPN

Модель заказа spn-d*d*l-ptfe3-r01

Модель SPN PTFE3-модифицированный код материала PTFE R01-реэрангольный кольцо кода кольца код

RC17

Модель заказа rc17-d*d*l-ptfe3-r01

Gtd

TDMI

GGDI

Бд

Модель заказа BD40*55*11,4 Диаметр стержня × диаметр канавки × высота уплотнения

Yxd

Модель заказа yxd63x75x14 -r01

Rcur

Модель заказа Rcur63x73 × 10 Диаметр стержня × диаметр канавки × высота уплотнения

Модель заказа rcusr63x73x6 Диаметр стержня × диаметр канавки × высота уплотнения

Спецификации
