Элемент гидравлического уплотнения

Элемент гидравлического уплотнения, как и другие наши продукты гидравлического уплотнения, имеют специальные модели подразделения. Ruichen Seals всегда поддерживает разработку продукта и контроль качества. Каждая модель имеет разные проектные и производственные характеристики, и имеет свои собственные более целенаправленные условия труда и приложения.

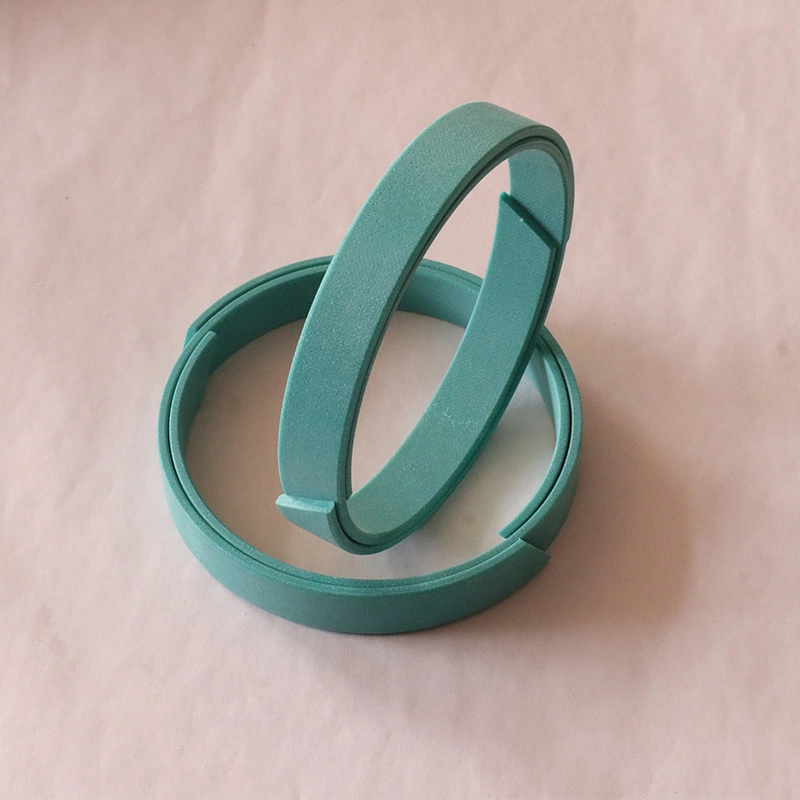

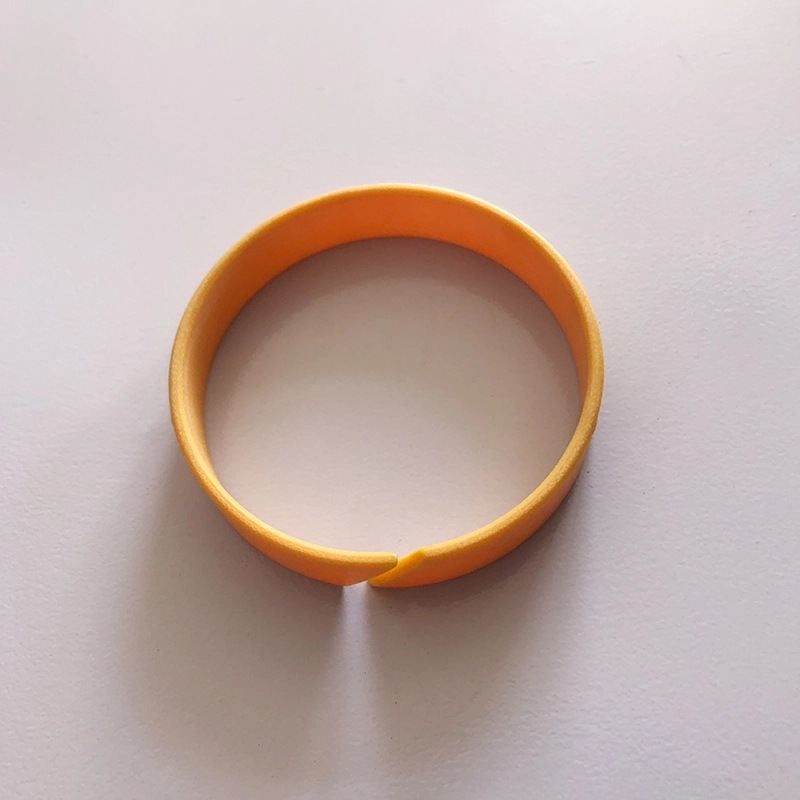

Ряд с армированным политетраэтиленом RC1081 имеет характеристики высокой нагрузки, низкого износа, низкого трения и отсутствия ползущего из -за добавления бронзового порошка и других материалов в материал PTFE. RC1082, армированный фенольный пояс с фенольным поясным ремнем, обладает более высокой радиальной нагрузкой, чем направляющий ремень PTFE из-за использования материала, получавшего фенольную ткань. Оба направляющих ремня представлены в бросках, которые могут быть разрешены пользователями для легкой установки и избегают металлического контакта на скользящей поверхности.

Опорное кольцо является важным основным компонентом гидравлического цилиндра. Чтобы адаптироваться к разработке скользящих кольцевых комбинированных уплотнений и мягких структур подшипников в мире, наша компания успешно разработала корневые кольца с фенольной поддержкой, армированные тканью (ремни). Годы фактического использования показали, что этот продукт достиг или превышал уровень качества аналогичных иностранных продуктов и широко высоко оценил пользователи. Таблица производительности вспомогательных колец (ремни), созданная нашей компанией, может использоваться в качестве ссылки. Поршень и поршневой стержень возвращающегося гидравлического цилиндра играют поддерживающую и руководящую роль.

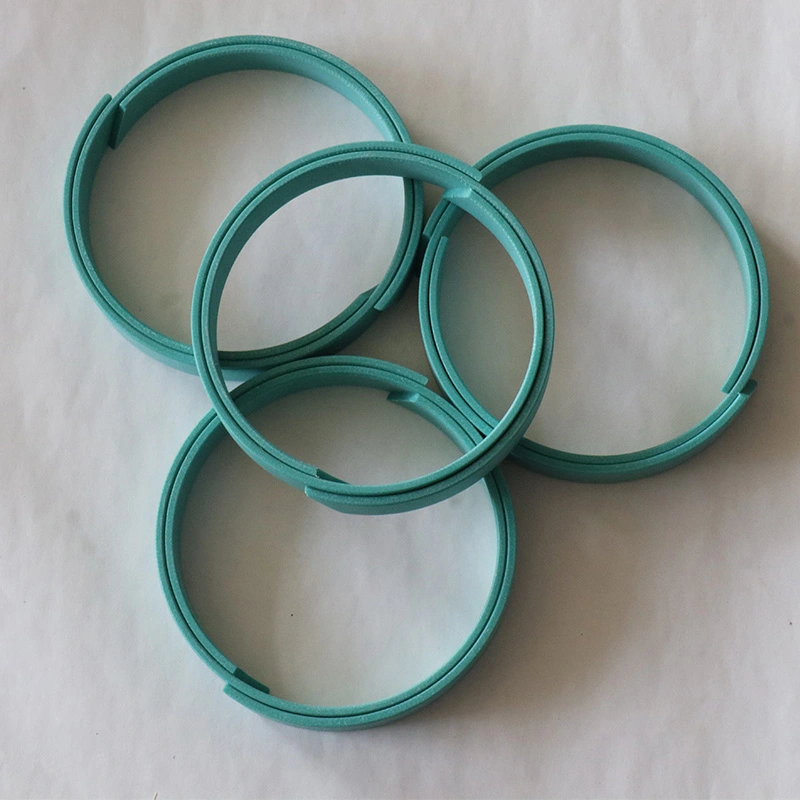

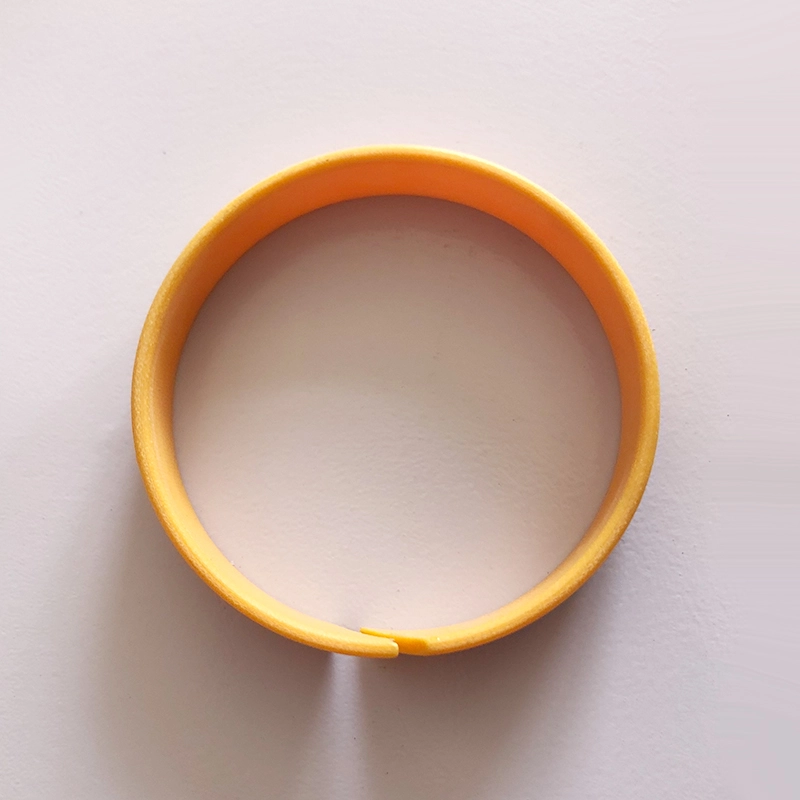

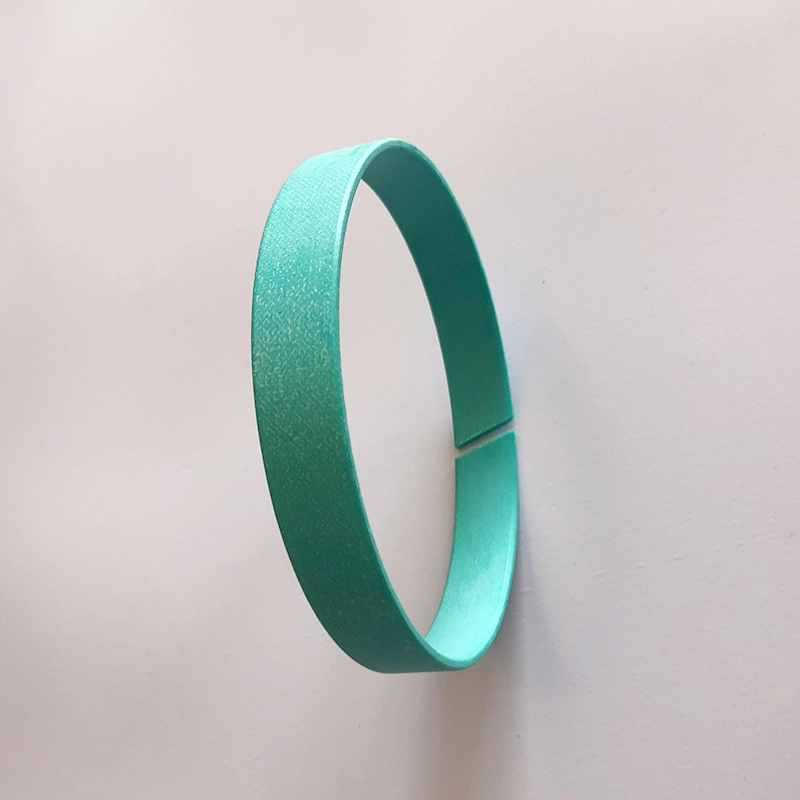

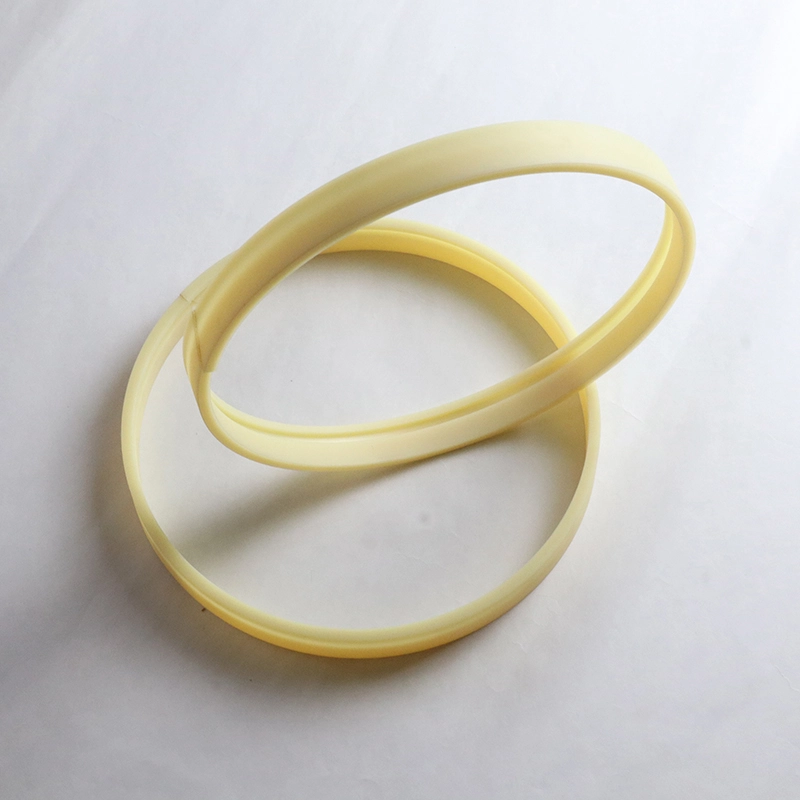

RCS неметаллическое направляющее кольцо для поршневого стержня RCT Несталлическое направляющее кольцо для поршня

Для поршневого или поршневого стержня, работающего в гидравлическом цилиндре, износное кольцо имеет точный руководящий эффект и может поглощать радиальные силы. В то же время, износное кольцо может предотвратить металлический контакт скользящих деталей в гидравлическом цилиндре. По сравнению с металлическими кольцами, неметаллические износные кольца имеют много преимуществ. Среди них ткань, армированные тканью, кольца-гида и PTFE-гид доступны на разрезании на месте и готовых к использованию.

1. Хорошая износостойкость

2. Избегайте металлического контакта

3. может подавить механическую вибрацию

4. Из -за центрирующего эффекта износа кольцо разрешено больший радиальный зазор

5. Простая канавка и простая в установке

Низкая стоимость технического обслуживания на основе вышеуказанных преимуществ, широко используется

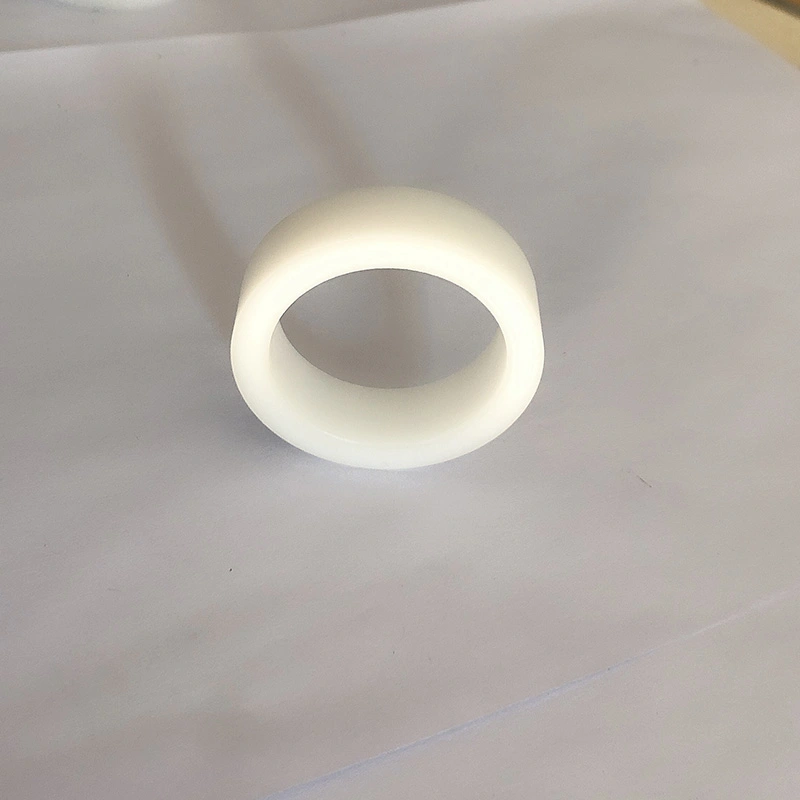

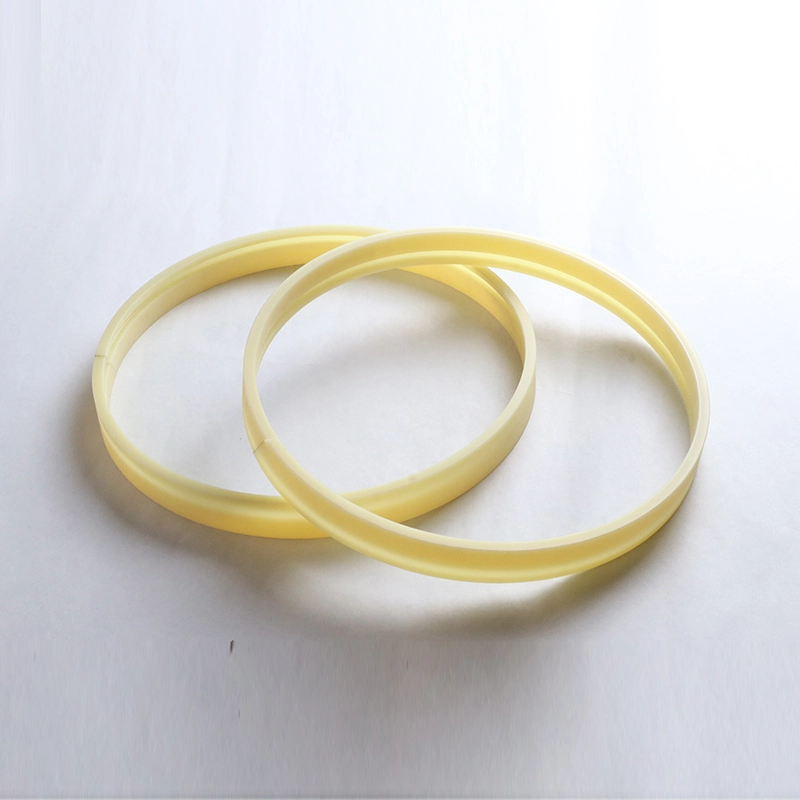

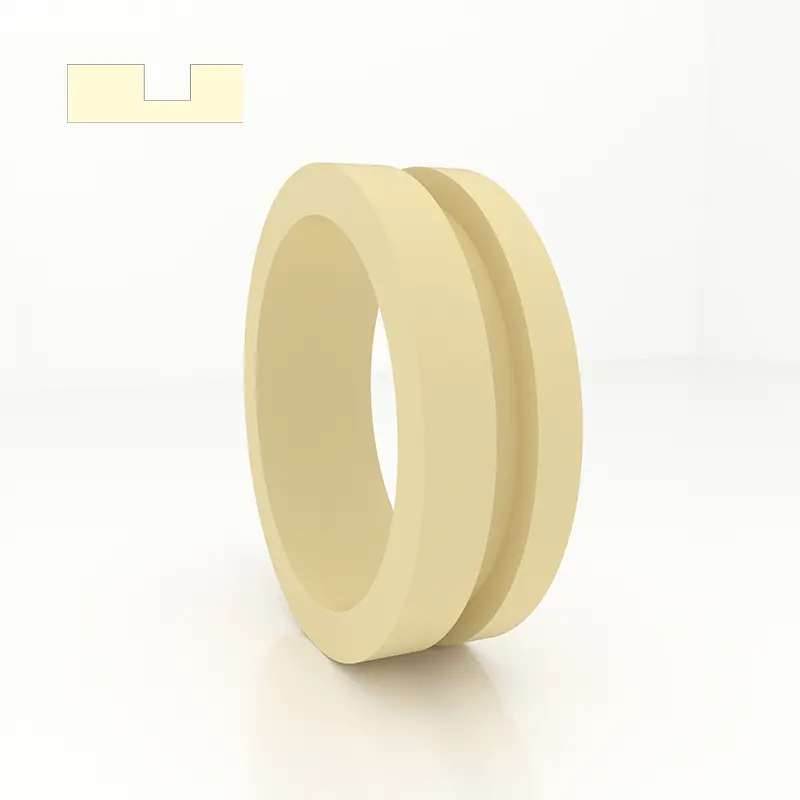

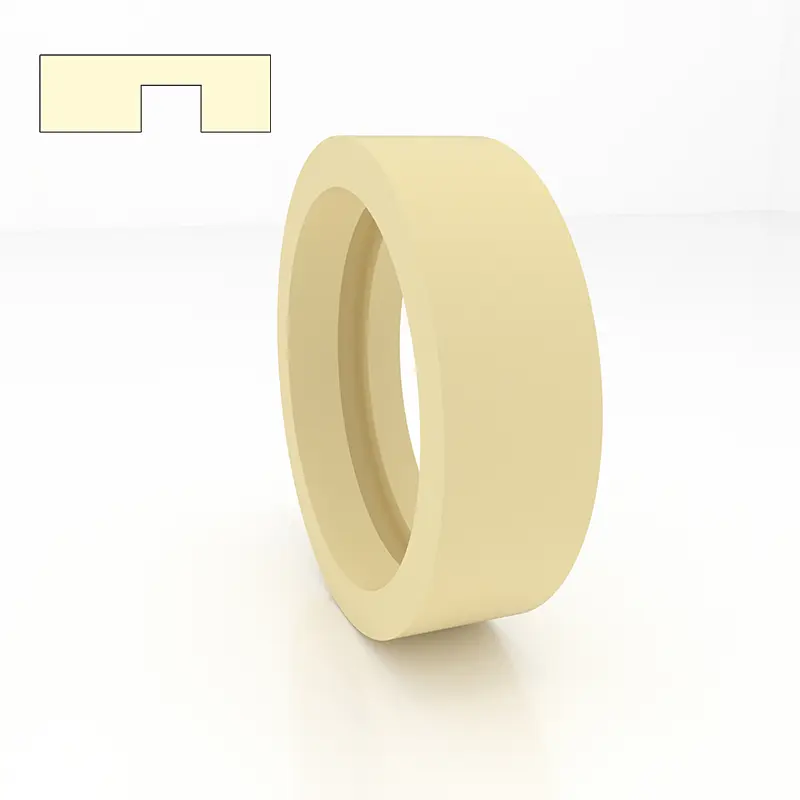

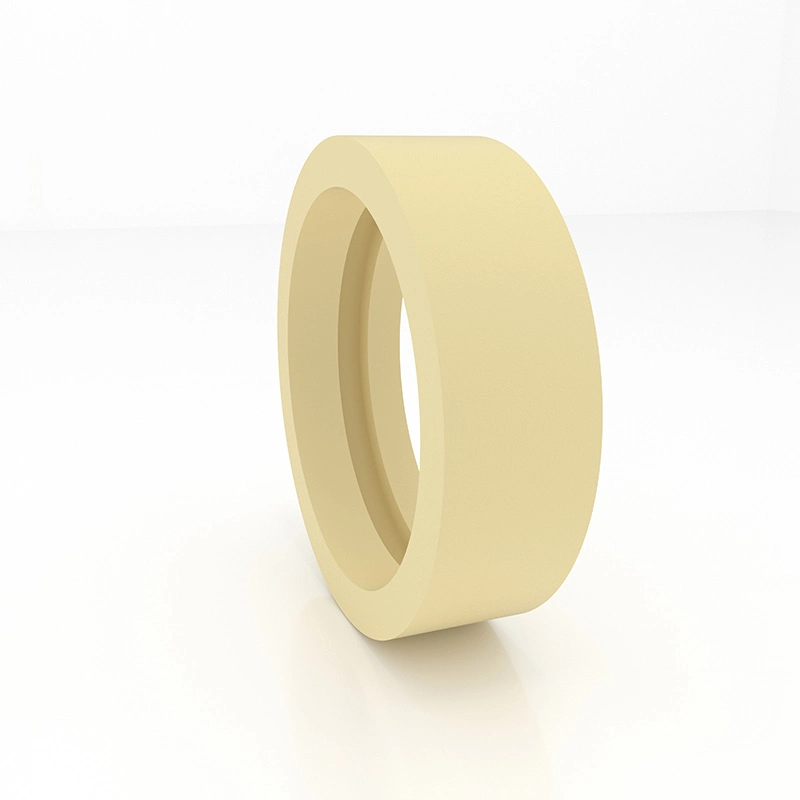

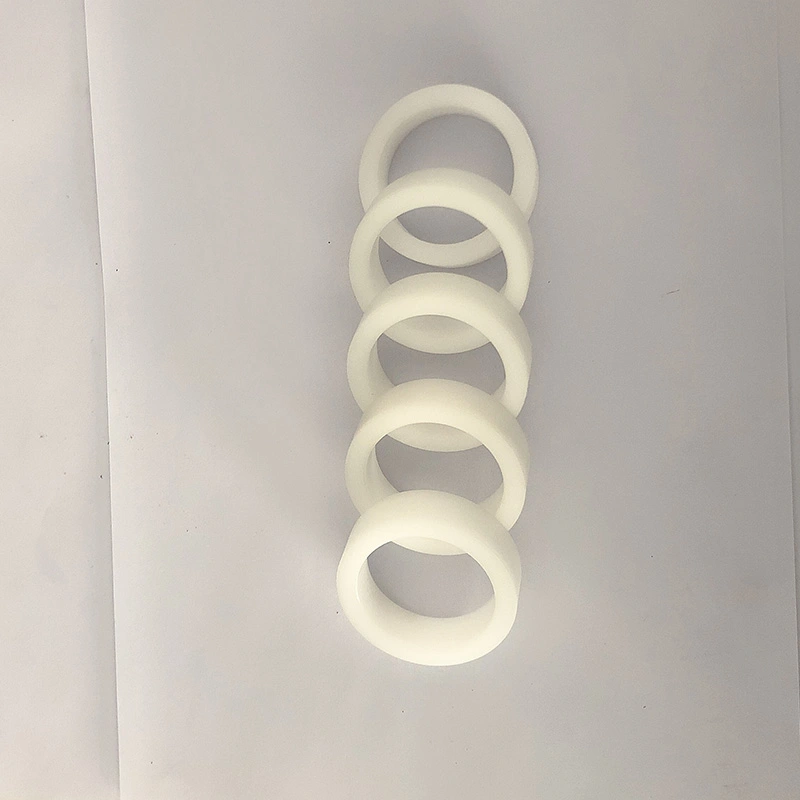

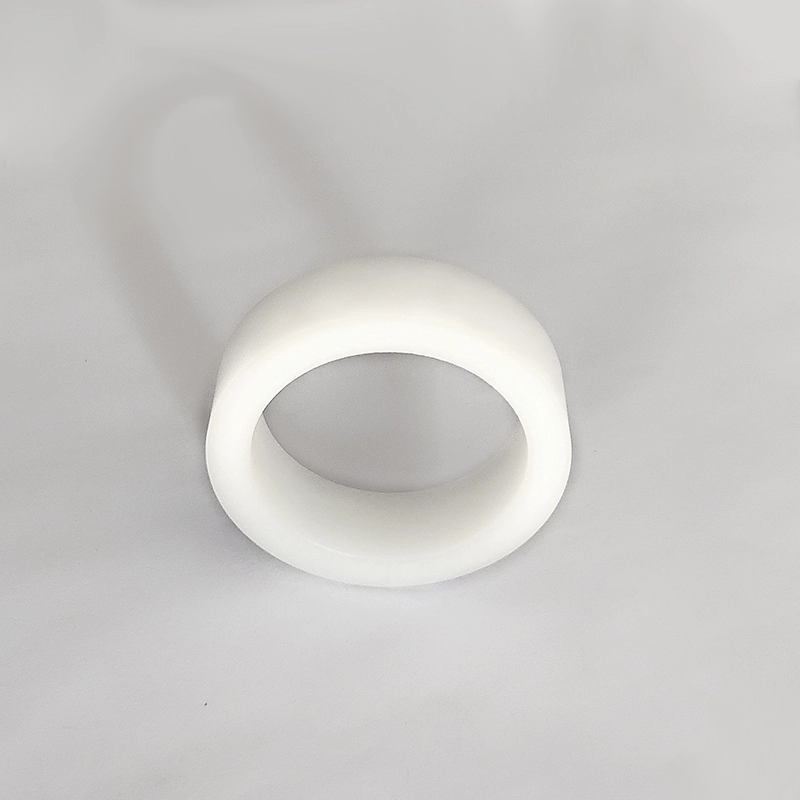

Рукав для гида

GFAI - это направляющий рукав для поршневого стержня, который поддерживает и направляет поршневый стержень, а также имеет пылепроницаемую функцию. Рукава Guide GFI и GFA - это рукава для поршневого стержня, которая поддерживает и направляет поршневой стержень.

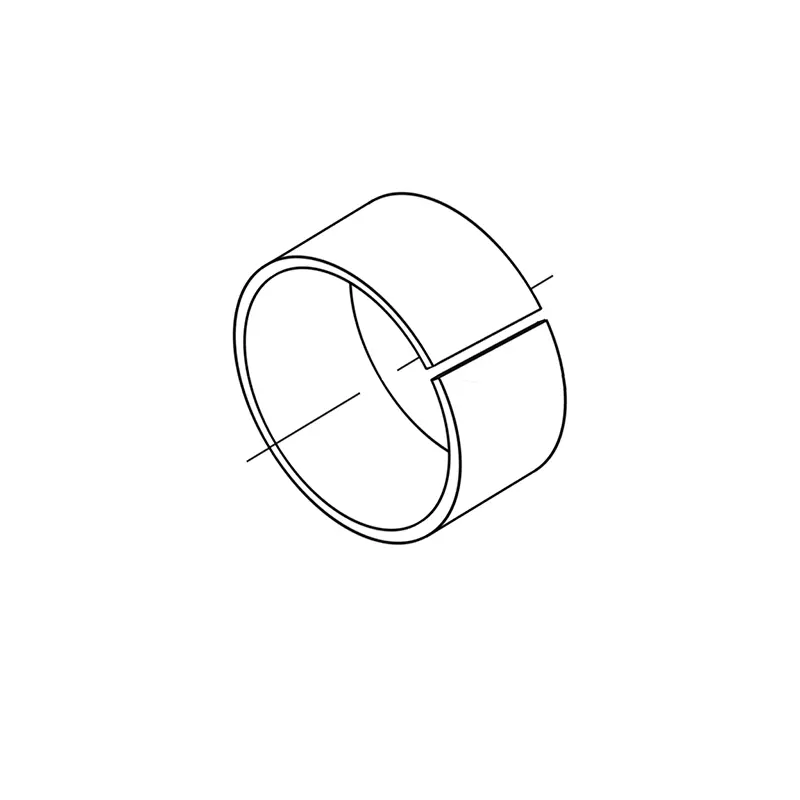

Направляемое кольцо RCSF-1 изготовлено из стальной пластины в качестве основания, бронзового порошка, спеченного в середине, и смесь политетрафторуэтилена и волокна, свернутого на поверхности. Особенности: 1. Смесь PTFE и волокна составляет 0,01-0,03 мм, образуя трансферную пленку для защиты двойной поверхности и обладает самосмазывающими свойствами; 2. Слой медного порошка составляет 0,2-0,3 мм, с хорошей грузоподъемностью и устойчивостью к износу, хорошей теплопроводности; 3. Низкоуглеродистая сталь, обеспечивающая хорошую грузоподъемность и теплопроводность.

Бронзовое кольцо типа RCFB изготовлено из бронзы Cusn8 в качестве базового материала и представляет собой экономичную втулку с высокой грузоподъемностью и хорошим сопротивлением. Рабочая поверхность продукта RCFB090 покрыта обычными отверстиями для алмазного масла, а рабочая поверхность продукта RCFB092 покрыта обычными нефтяными отверстиями, которые играют роль хранения нефти. Легче сформировать нефтяную пленку в начале движения, тем самым снижая начальную стойкость к трению.

Особенности продукта и приложения:

Пример заказа:

PTFE GUIDE RAIP Пример заказа RC1081—9.7x2,5

Пример заказа фенольной ткани пример заказа RC1082—9.7x2,5

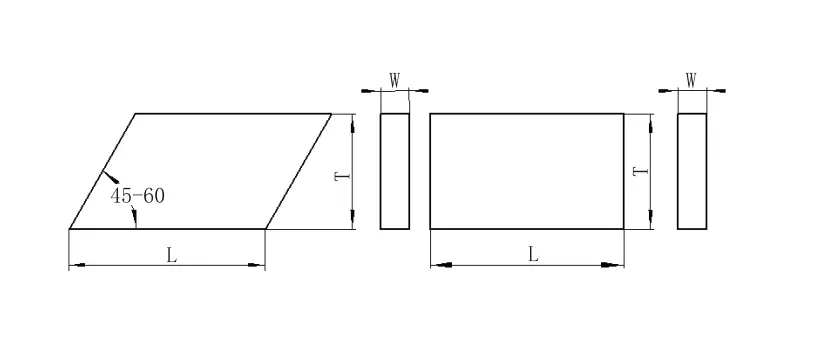

Расчет длины резки

Для вала: l = 3,1 (d+w) для отверстия: L = 3,1 (D-W)

L --- Длина кольца D --- Диаметр вала D --- Диаметр отверстия w --- Толщина кольца z --- Вырежнее зазор

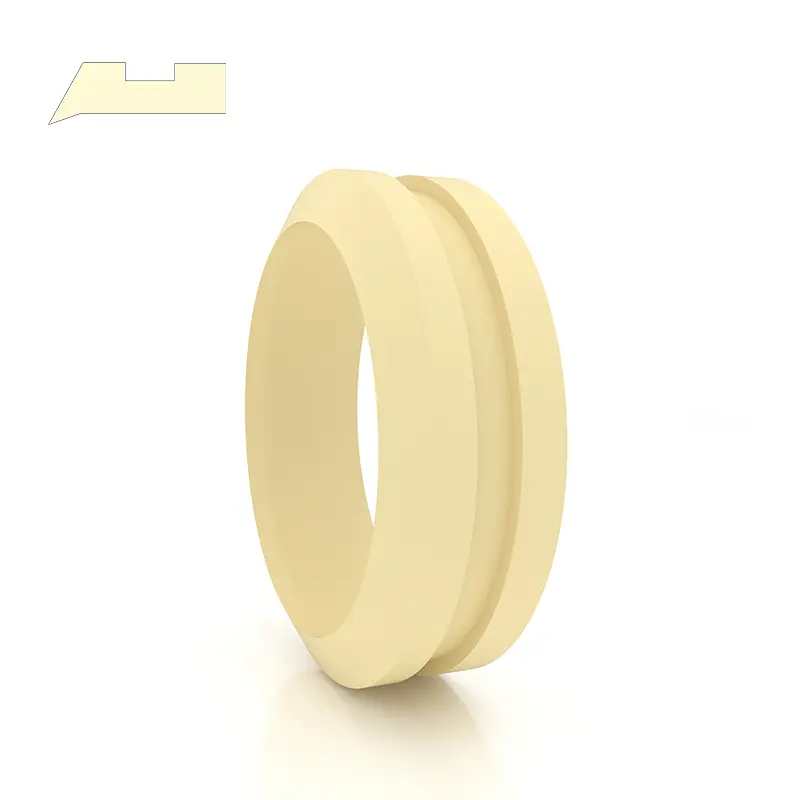

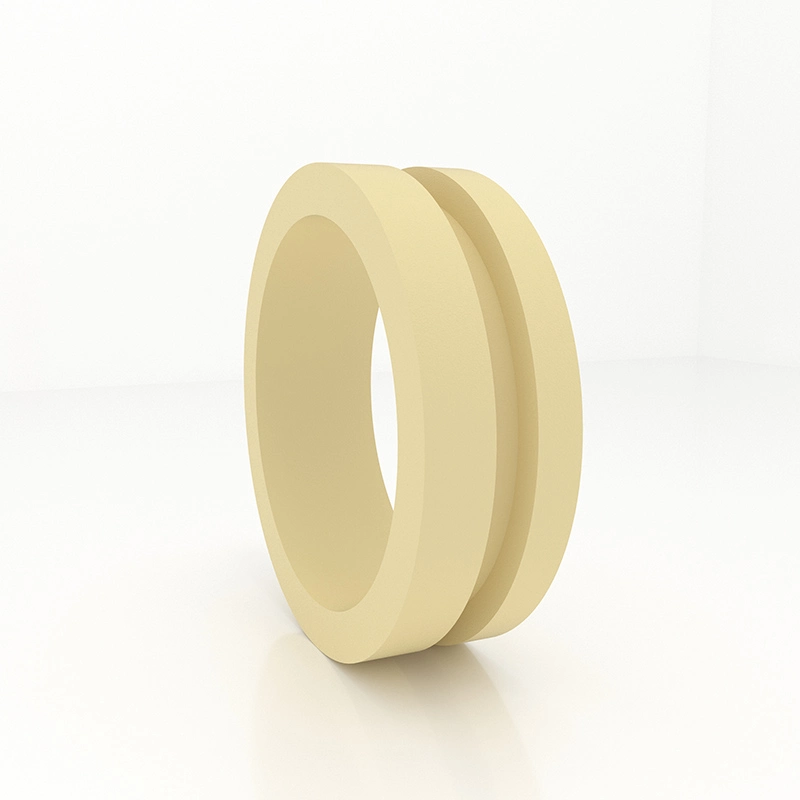

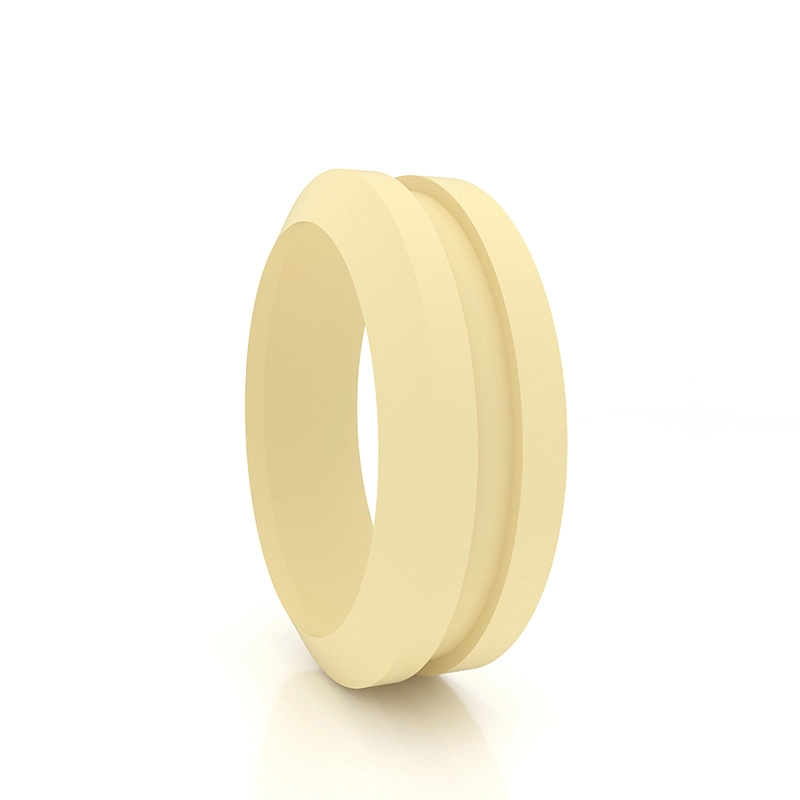

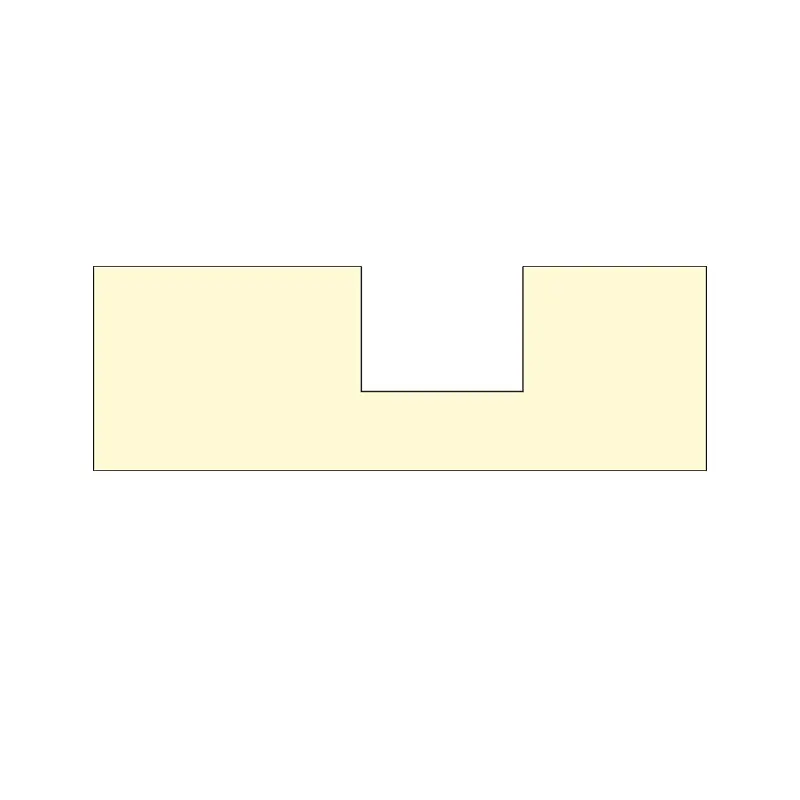

Руководство Gfai

1. Производительность и использование: Gude Debie Gfai-это направляющий рукав для поршневого стержня, который поддерживает и направляет поршневой стержень и имеет пылезащитную функцию.

2. Материал: нейлон PA, полиоксиметиленовый POM и политетрафторэтилен PTFE.

3. Условия работы: рабочая температура: -55 ～+225 ° C (PTFE используется выше 120 °).

4. Стандарт проектирования: при проектировании и выборе обратитесь к серии FAI Series Hunger Company.

5. Метод маркировки и упорядочения: Guide Ryeve Gfai отмечен номером заказа, Пример: GFAI-0600 PTFE

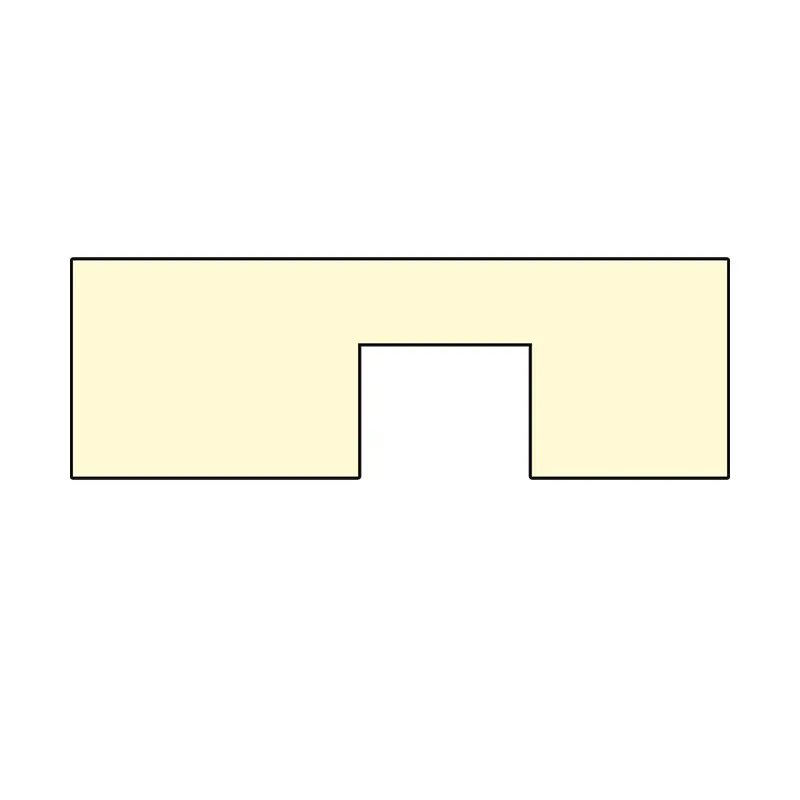

Руководство GFI

1. Производительность и использование: Guide Rooleve GFI - это направляющий рукав для поршневого стержня, который поддерживает и направляет поршневой стержень.

2. Материал: нейлон PA, полиоксиметиленовый POM и политетрафторэтилен PTFE.

3. Условия работы: рабочая температура: -55 ~+255 ° C (PTFE используется выше 120 ° C)

4. Стандарт проектирования: при разработке и выборе см. В серии FI Hunger.

5. Метод маркировки и упорядочения: Guide Diredeve GFI отмечен номером заказа, Пример: GFI-0360 PA

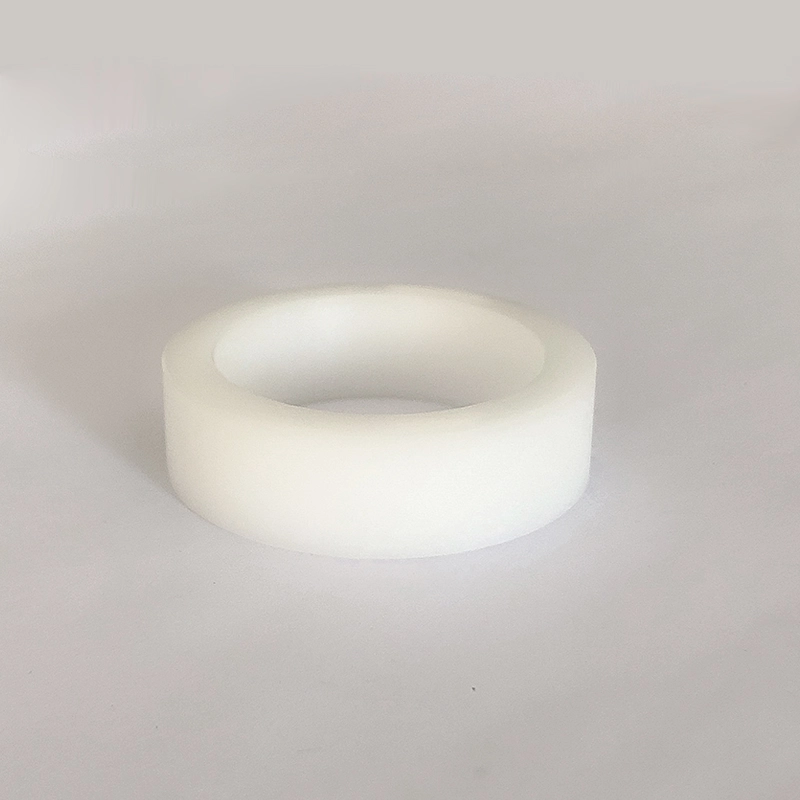

Руководство GFA

1. Производительность и использование: Guide Drecke GFA - это направляющий рукав для поршня, который поддерживает и направляет поршень.

2. Материал: нейлон PA, полиоксиметиленовый POM и политетрафторэтилен PTFE.

3. Условия работы: рабочая температура: -55 ~+255 ° C (PTFE используется выше 120 ° С)

4. Стандарт проектирования: при проектировании и выборе обратитесь к серии FA Hunger.

5. Метод маркировки и упорядочения: Guide Diredeve GFA отмечен номером заказа, пример: GFA-0560 PA

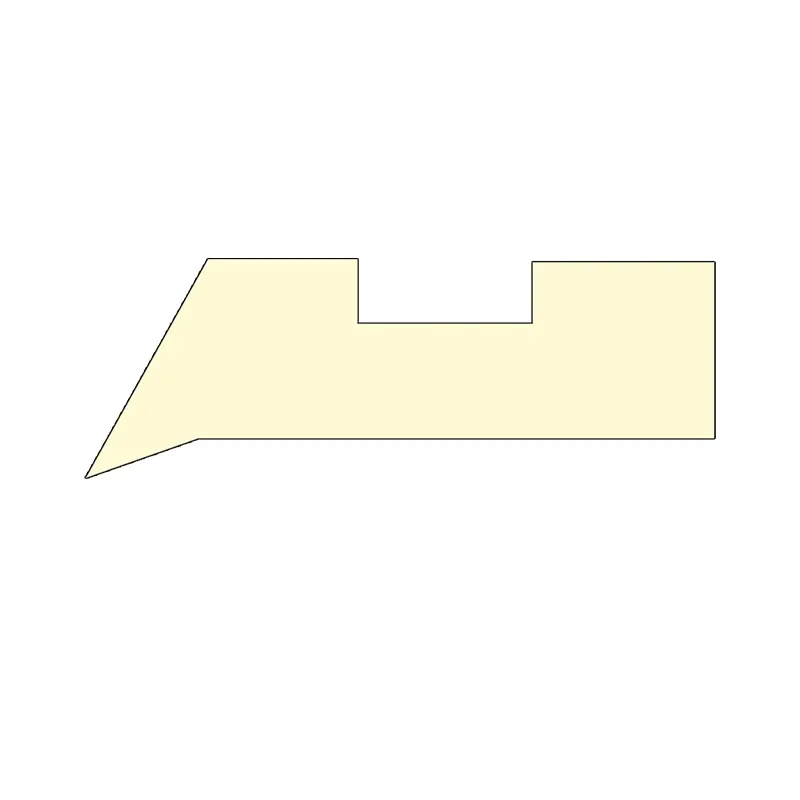

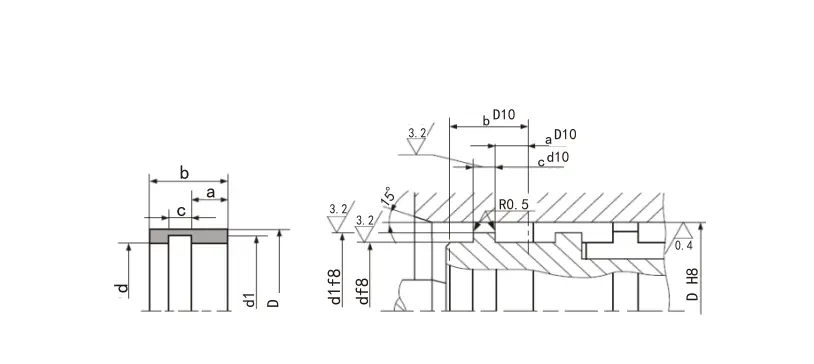

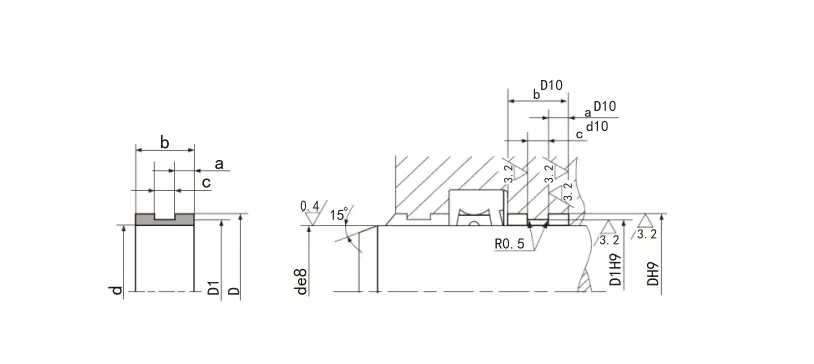

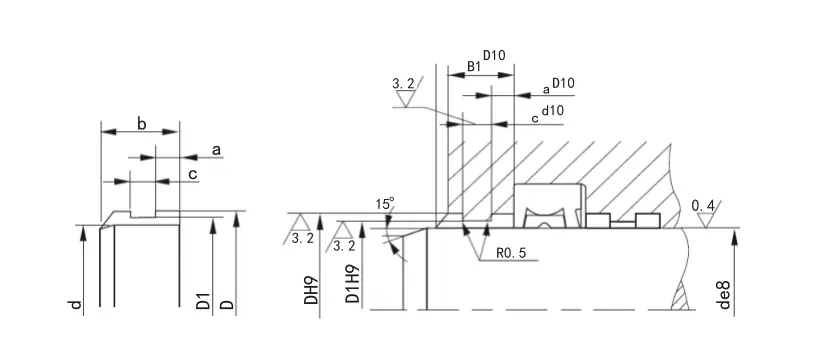

6. Структурное устройство:

Технические характеристики:

Модель	Ширина канавки H+0,2	Толщина T-0.05	Толщина т T-0.05	Толщина T-0.05	Толщина T-0.05	Толщина T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
Примечание: серия Boldface обычно используется. Если требуемого продукта нет в этой таблице, пожалуйста, свяжитесь с нами.

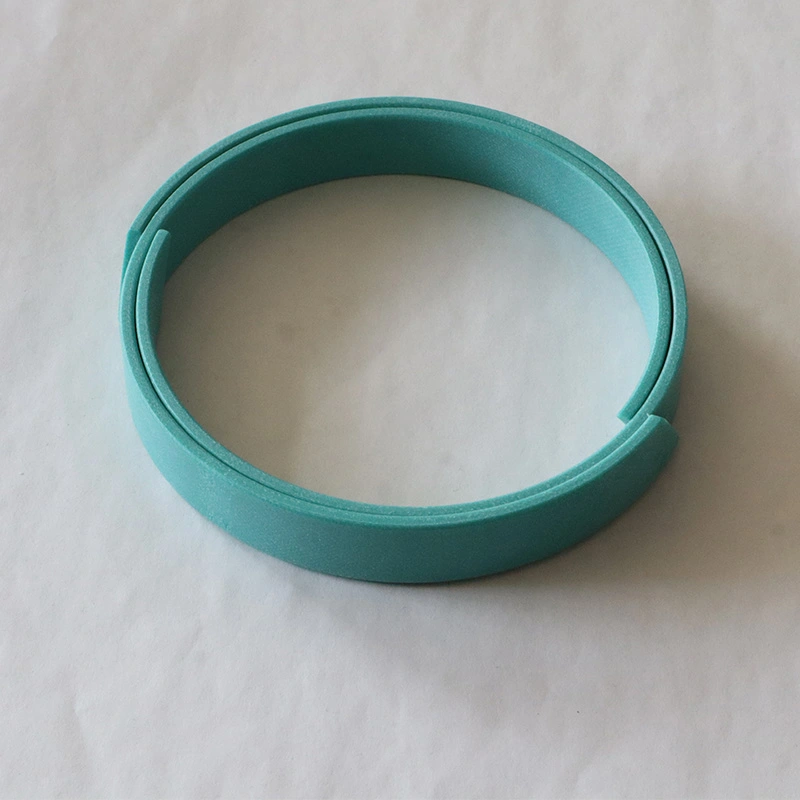

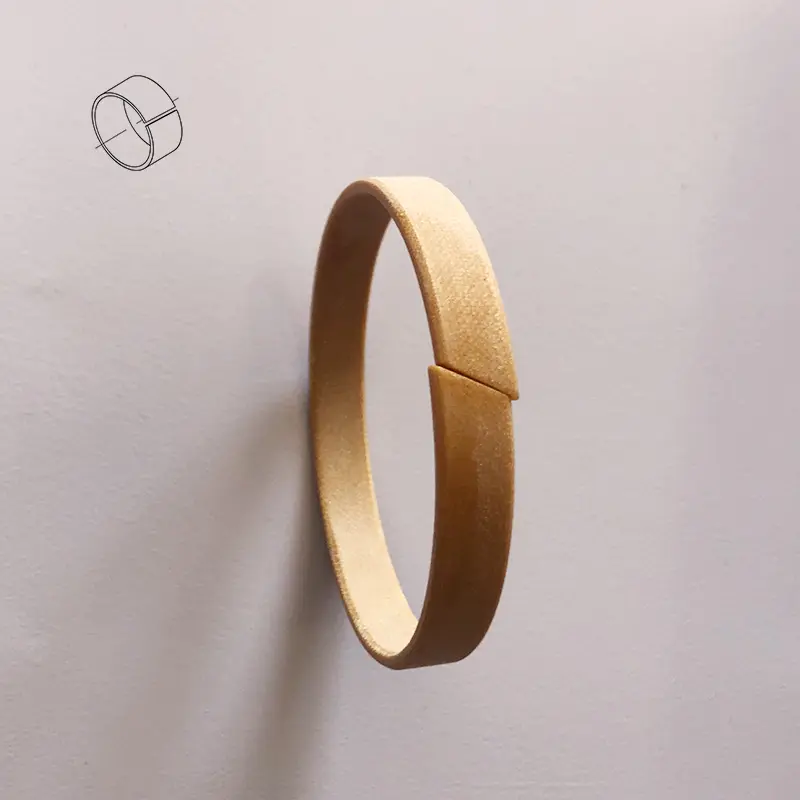

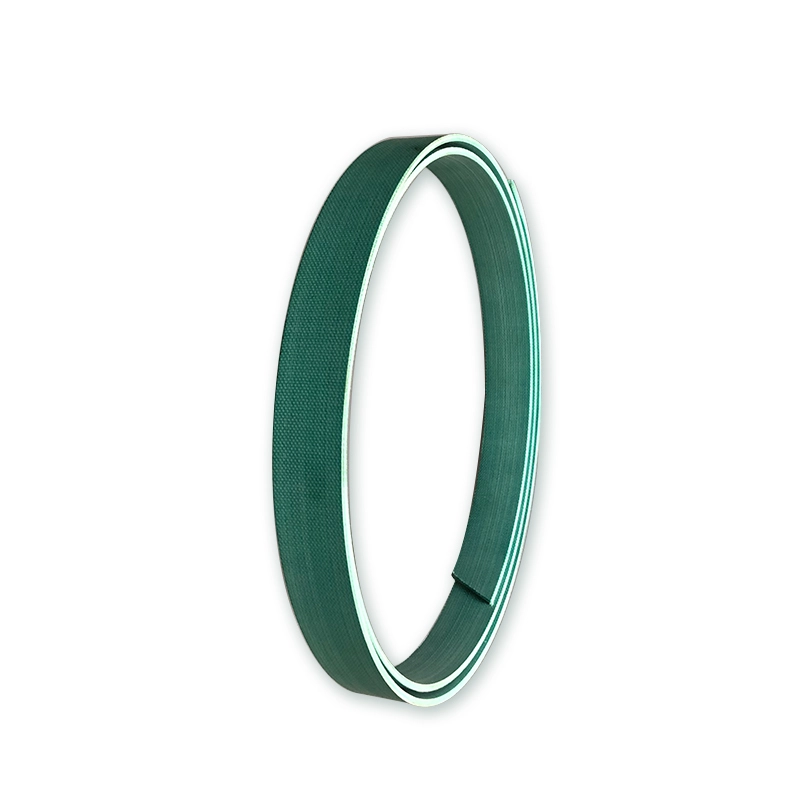

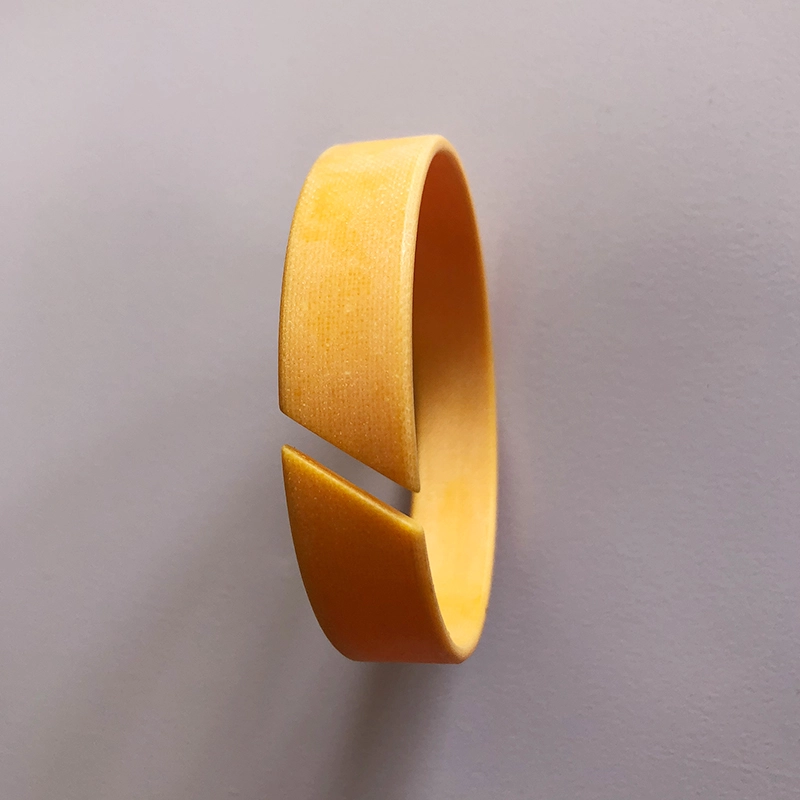

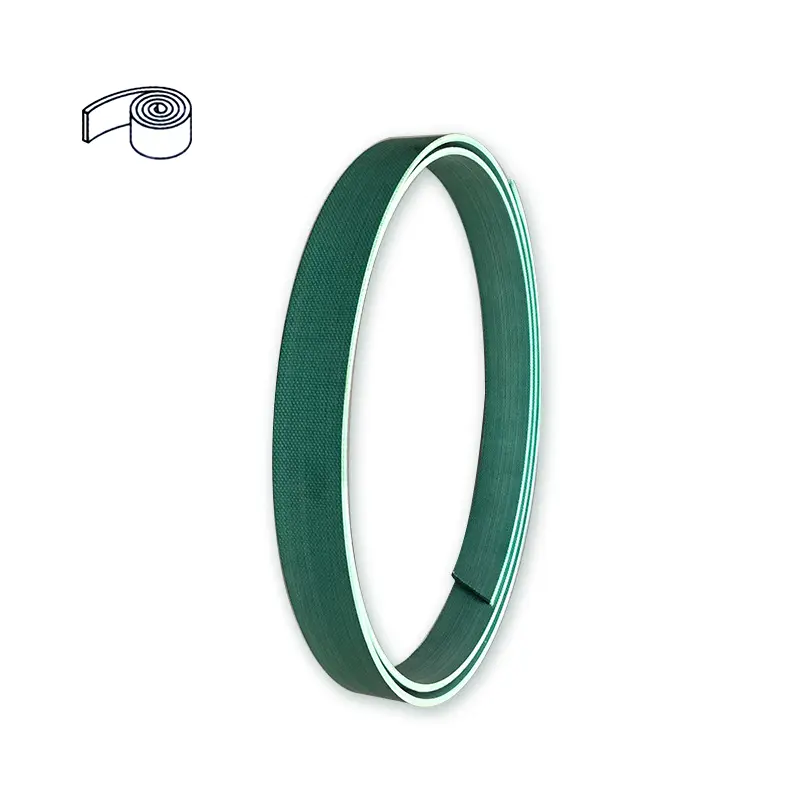

Управляемое тканью кольцо фенольного опор (ремень)
Подличные кольца являются важными основными компонентами гидравлических цилиндров. Чтобы адаптироваться к разработке скользящих кольцевых комбинированных уплотнений и мягких структур подшипников в мире, наша компания успешно разработала корневые кольца с фенольной поддержкой, армированные тканью (ремни). Годы фактического использования показали, что этот продукт достиг или превышал уровень качества аналогичных иностранных продуктов и широко высоко оценил пользователи. Таблицы с 1 по 4 - это таблицы производительности вспомогательных колец (ремни), созданные нашей компанией.

Таблица 1 Сравнение физических свойств нашего опорного кольца и продуктов Busak+Shamba

Источник образца	Толщина поддержки кольца (мм)	Прочность на сжатие (МПа)	Скорость масляной устойчивости.	Прочность на разрыв (MPA)	Межслойная адгезия (кН/м)
Мода+Шамба	2.48	338.9	2.83	35.6	1.2
Наши продукты	2.48	425	0.90	37.0	2.9
	2.48 (с графитом)	390	0.63	36.4	2.08

Таблица 2 Индекс производительности гидравлического кольца поддержки цилиндров

Образец разнообразия	Наши продукты		Орхот Мог ①	Duratec900 ①	Turcite47 ②	MT64/5B	Ноквер (Японский)	Модифицирован POM Полиоксиметилен	Кошка (США)
	Измеренное значение	Требуемые индикаторы
Прочность на сжатие (МПа)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

ПРИМЕЧАНИЕ: ①busak+Shamba Company ②merkel Company Таблица 3 Индекс прочности

Образец разнообразия	Наши продукты		Орхот Мог ①	Duratec900 ①	Turcite47 ②	MT64/5B	Ноквер (Японский)	Модифицирован POM Полиоксиметилен	Кошка (США)
	Измеренное значение	Требуемые индикаторы
Прочность на сжатие (МПа)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

ПРИМЕЧАНИЕ: ①busak+Shamba Company ②merkel Company Таблица 4 Коэффициент трения наших продуктов и ORKOT TLG при сухих трениях и условиях капания масла

Загрузка на единицу длины контакта w (N/мм)	Hertz Contact Relay (N/MM2)	Коэффициент трения
		Сухое состояние трения		Нефтяное состояние смазки
		Наши продукты	Orchot Tlg	Наши продукты	Orchot Tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

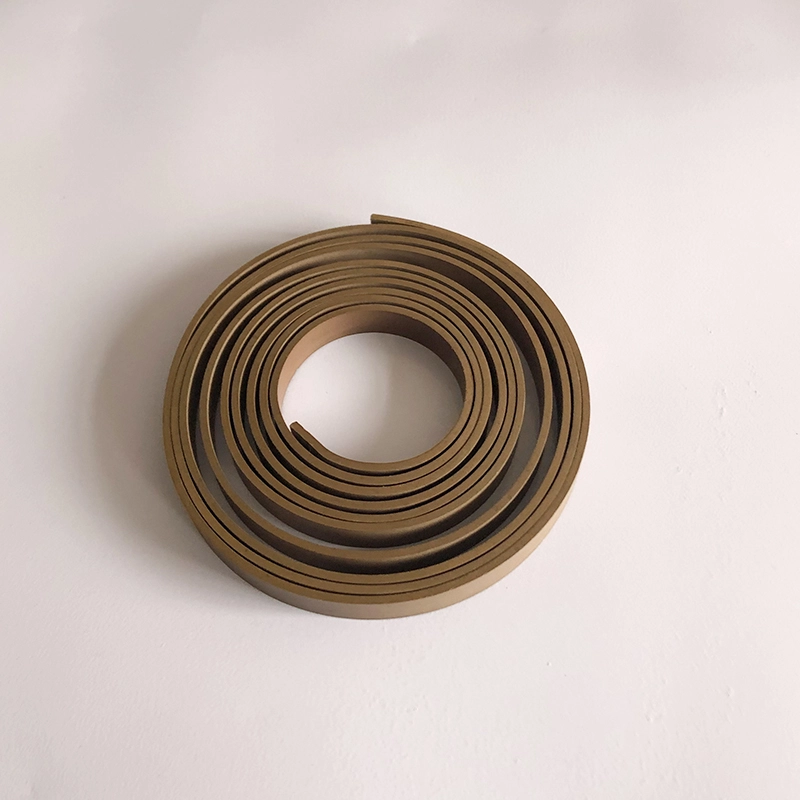

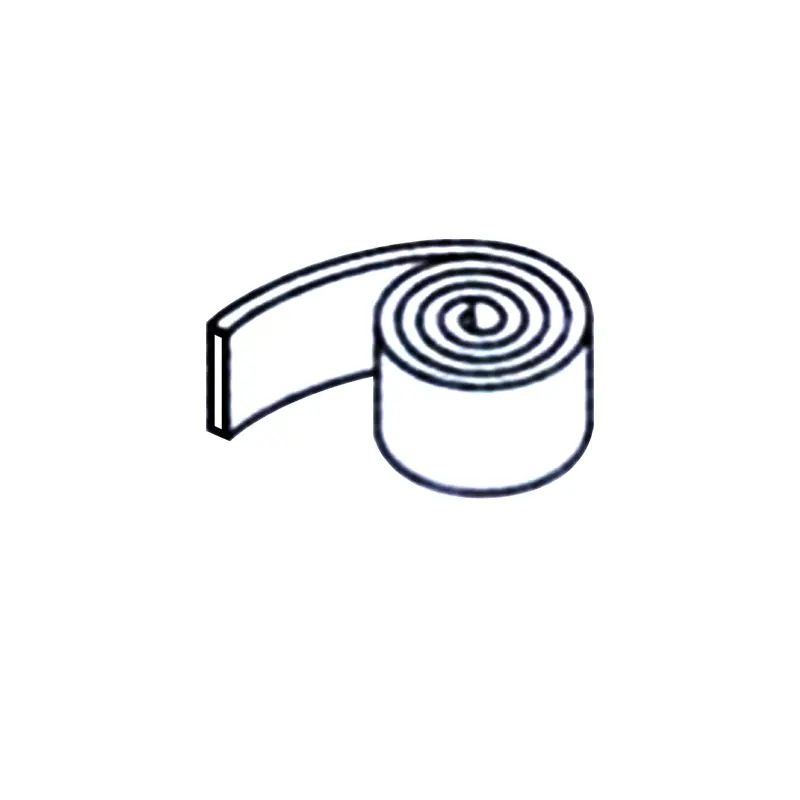

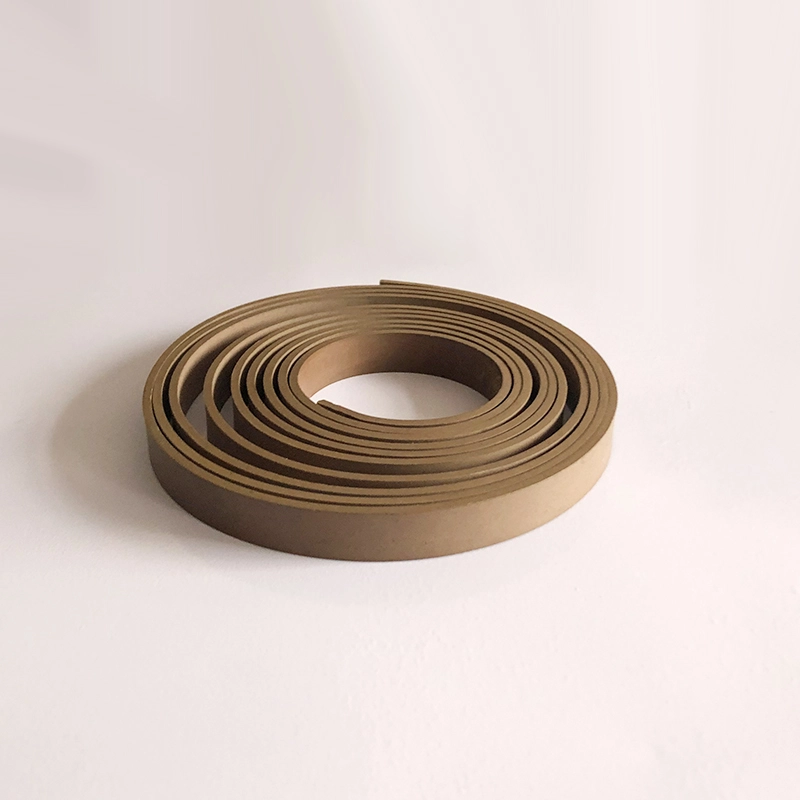

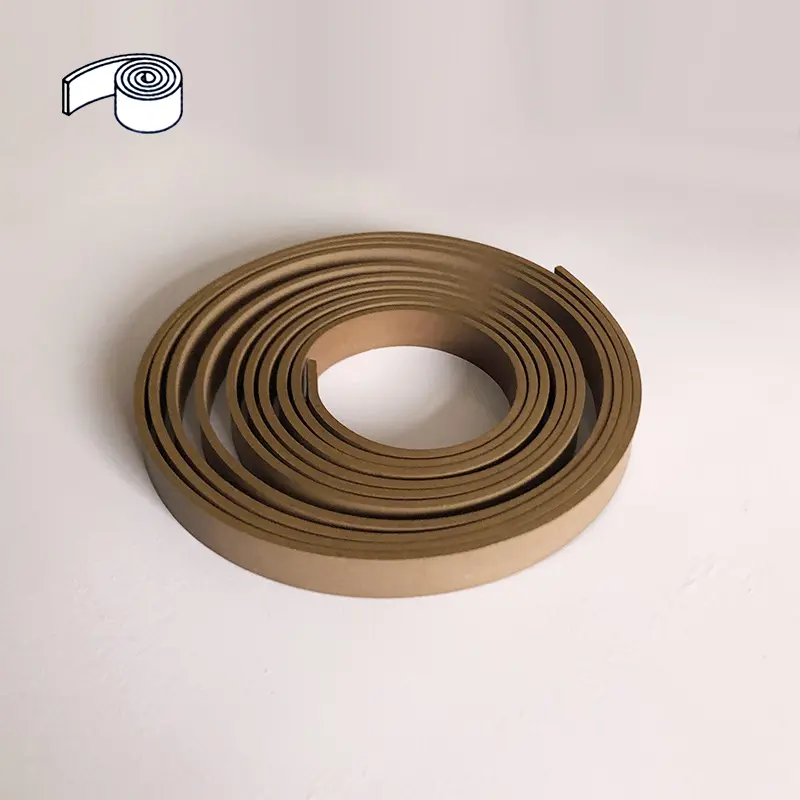

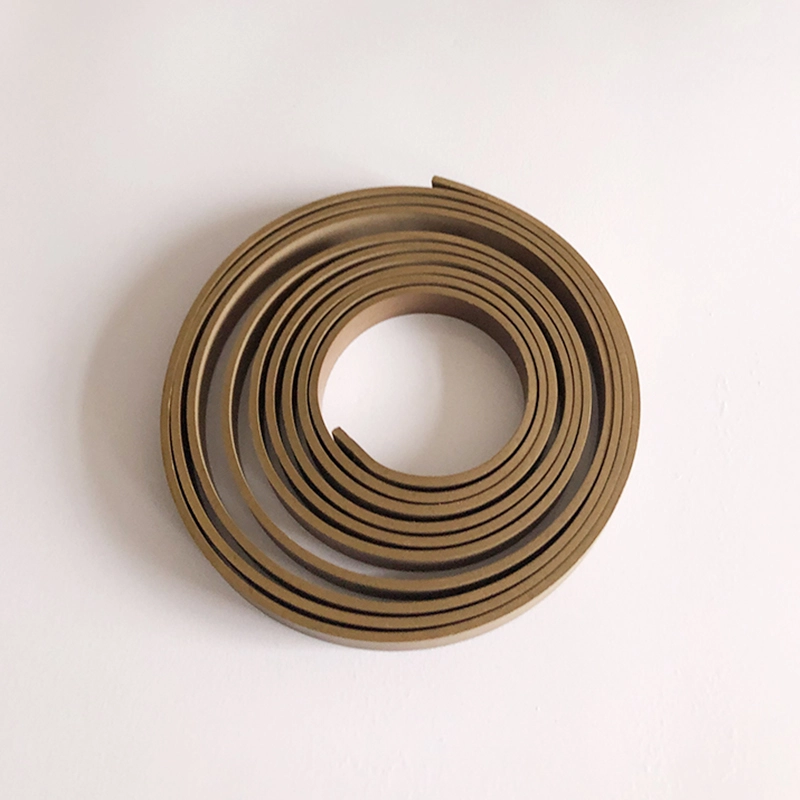

PTFE износостойкий ремень (кольцо)
Материал	PTFE+бронза
Поставлять	Рулоть (обычно около 20 метров/рулон) или вырезать до требуемой длины
Преимущества	1. Низкое трение, без ползущего и кусания;
	2. может хорошо работать без достаточной смазки;
	3. Устойчивые к различным средам, отличная химическая стабильность;
	4. Может вместить жесткие предметы, встроенные в износостойкое кольцо, уменьшая жесткие объекты, царапая цилиндр и уплотнения, поэтому в ситуациях с тяжелой нагрузкой используйте несколько устойчивых к износостойкому кольцам;
	5. Он также обладает хорошей износостойкостью в ситуациях высокоскоростной и легкой нагрузки, так что это наиболее широко используемое износостойкое кольцо;
	6. Нет ограничений размера, можно использовать в ситуациях большого диаметра.
Температура	-60 ~+200 ℃
Максимальная скорость	15 м/с
Максимальная прочность экструзии	15N/мм2 (20 °)
	7,5 н/мм2 (80 °)
	5n/mm2 (120 °)

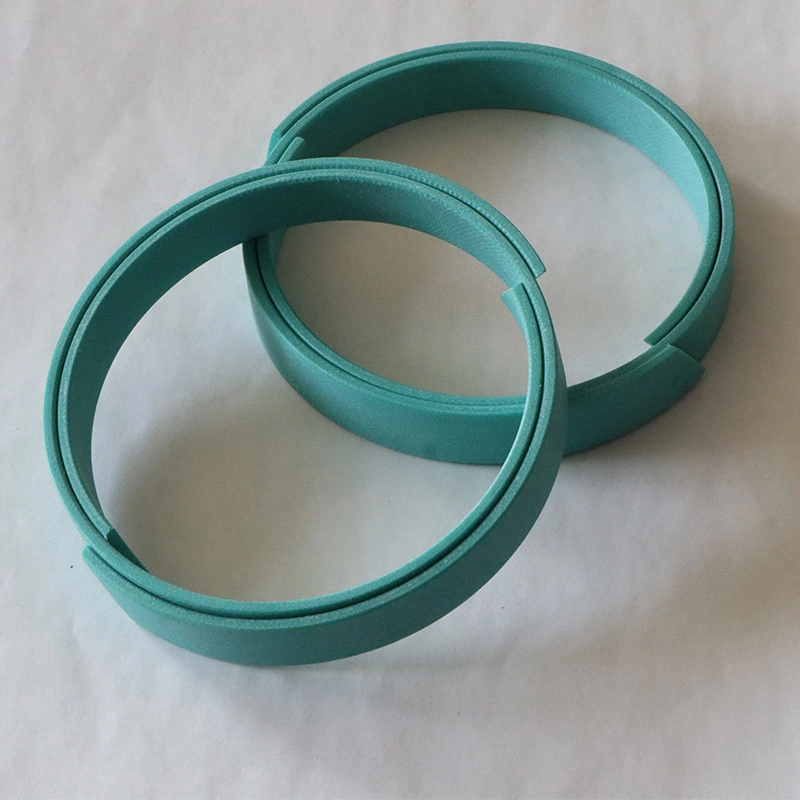

Неметаллическое руководство кольцо для поршневого стержня RCS

Неметаллическое руководство кольцо для поршня RCT

Для поршневого или поршневого стержня, работающего в гидравлическом цилиндре, износное кольцо имеет точный руководящий эффект и может поглощать радиальные силы. В то же время, износное кольцо может предотвратить металлический контакт скользящих деталей в гидравлическом цилиндре. По сравнению с металлическими кольцами, неметаллические износные кольца имеют много преимуществ. Среди них ткань, армированные тканью, кольца-путеводители и PTFE, доступны на типе резания на месте и готовом к использованию.

1. Хорошая износостойкость

2. Избегайте контакта металла до металла

3. может подавить механическую вибрацию

4. Из -за центрирующего эффекта износа, допускается большой радиальный зазор

5. Простая канавка, простая в установке

6. Низкая стоимость технического обслуживания на основе вышеуказанных преимуществ, широко используется

Материалы:

1. Политетрафлюоруэтилен PTFE3 (общий материал), PTFE4 (подходит для среды с низким содержанием сумасшедших, таких как вода), PTFE1 (требования с низким содержанием фарки, такие как пневматика)

2. полиоксиметилен POM или нейлоновый PA и его модифицированные материалы

3. Формальдегидная смола + усиленная волокна PRIF

Сравнение таблицы несущей грузоподъемности различных материалов (ссылка)

Материалы	Грузоподъемность макс (N/MM2)
Наполненный PTFE медный порошок	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Фенол с тканью	90 (60 ° C); 40 (80 ° C)
Полиоксиметилен или нейлон	25 (60 ° C); 15 (80 ° C)
Полиоксиметилен или нейлон	40 (60 ° C); 30 (80 ° C)

Качество поверхности канавки

Гладкость	RTMAX (мкм)	Ra (мкм)
Скользящая поверхность	≤2,5	0,05-0,3
Канавка снизу	≤10	≤2
Канавка сторона	≤15	≤3

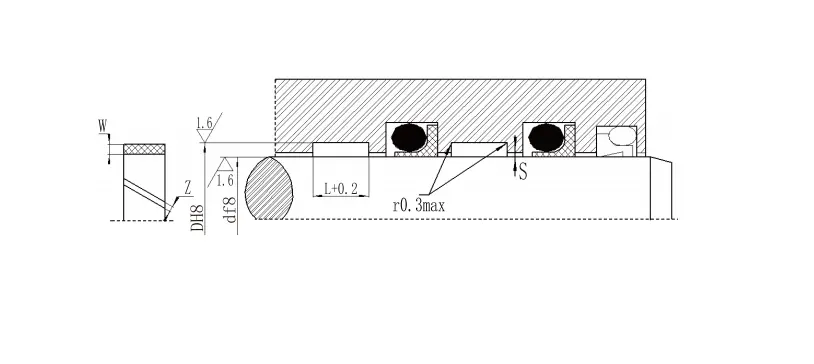

Серия спецификации спецификации кольца поршневого стержня

Диаметр стержня	Нижний диаметр	Ширина канавки	Толщина	Зазор		Диаметр стержня	Нижний диаметр	Ширина канавки	Толщина	Зазор
D F8/H9	D H8	L+0.2	W	Z		D F8/H9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-999,9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999,9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 Самосмения параметров кольца
Параметры			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1S
			Втулки без свинца		Гидравлический особый рукав	Бронзовая базовая втулка	Коррозионная рукав с устойчивой к нержавеющей стали
Максимальное давление подшипника (динамическое)			140n/мм²		140n/мм²	140n/мм²	140n/мм²
Максимальное давление подшипника (статическое)			250N/мм²		250N/мм²	250N/мм²	250N/мм²
Колебательное движение			60N/мм²		60N/мм²	60N/мм²	60N/мм²
Максимальная скорость скольжения (смазка масла)			<2 м/с		<2 м/с	<2 м/с	<2 м/с
Коэффициент трения μ	Сухое трение		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Масляная смазка		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Максимальное значение PV (сухое)			3,6N/мм².m/s		3.8n/мм².m/s	4.3n/мм².m/s	3,6N/мм².m/s
Максимальное значение PV (масло)			30n/мм².m/s		30n/мм².m/s	30n/мм².m/s	30n/мм².m/s
Рабочая температура			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Теплопроводность			42 Вт/М.К.		42 Вт/М.К.	42 Вт/М.К.	42 Вт/М.К.
Линейный коэффициент расширения			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
Таблица параметров кольца типа RCFB Type Type
Параметр		RCFB090		RCFB092		RCFB09G
Плотность		8,9 г/см=		8,9 г/см=		8,9 г/см=
Прочность на сжатие		470N/мм²		470N/мм²		470N/мм²
Теплопроводность		60 Вт/М.К.		60 Вт/М.К.		58 Вт/М.К.
Линейный коэффициент расширения		18,5*10-6/k		18,5*10-6/k		18,5*10-6/k
Твердость		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Удлинение		55%		55%		55%
Название материала		Cusn8p		Cusn8p		Cusn8p
Другие дополнительные материалы		Cusn6.5p		Cusn6.5p		Cusn6.5p
