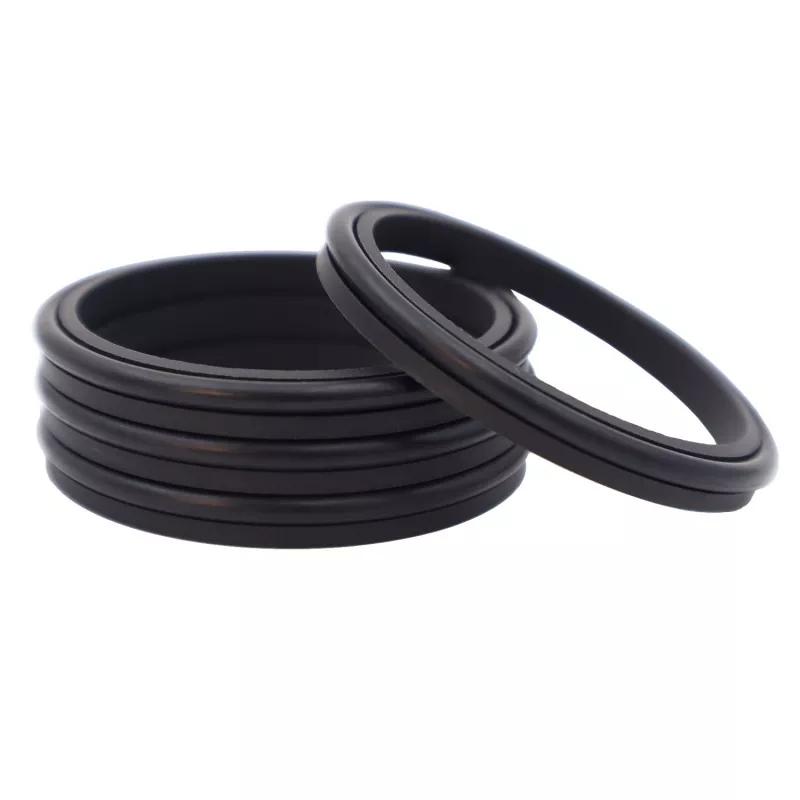

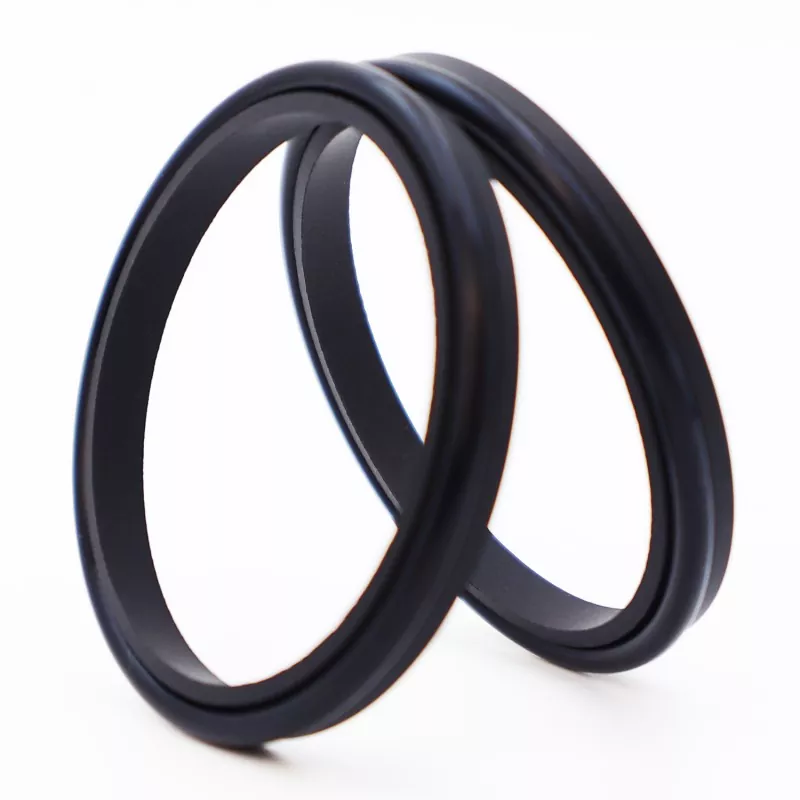

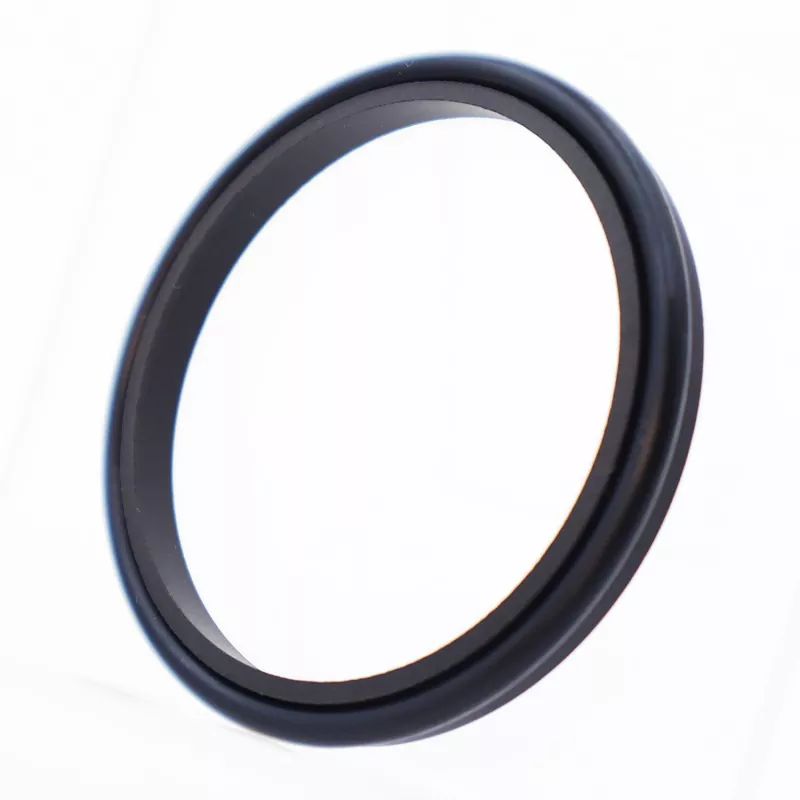

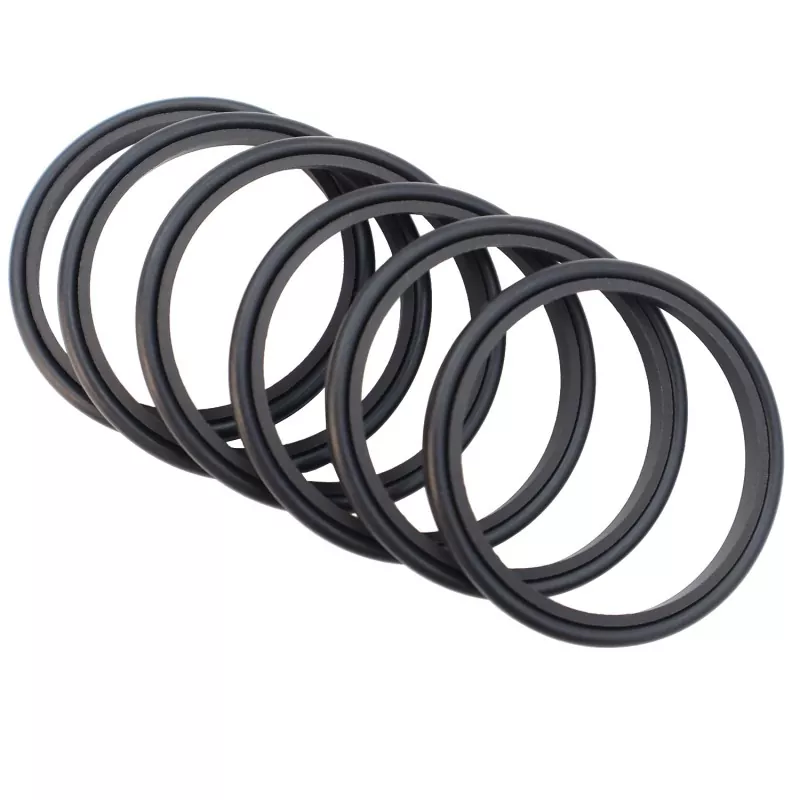

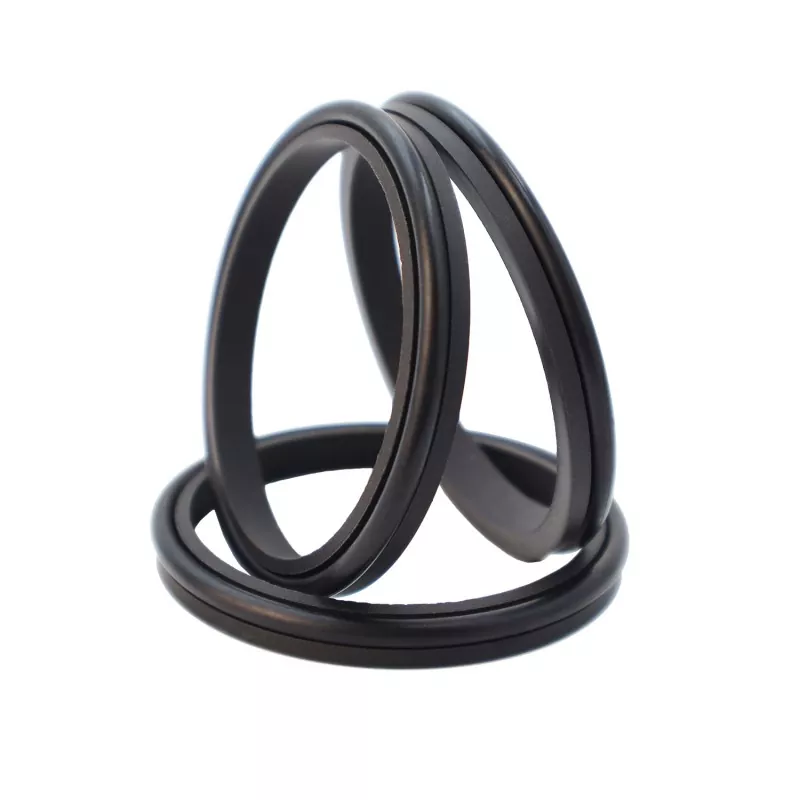

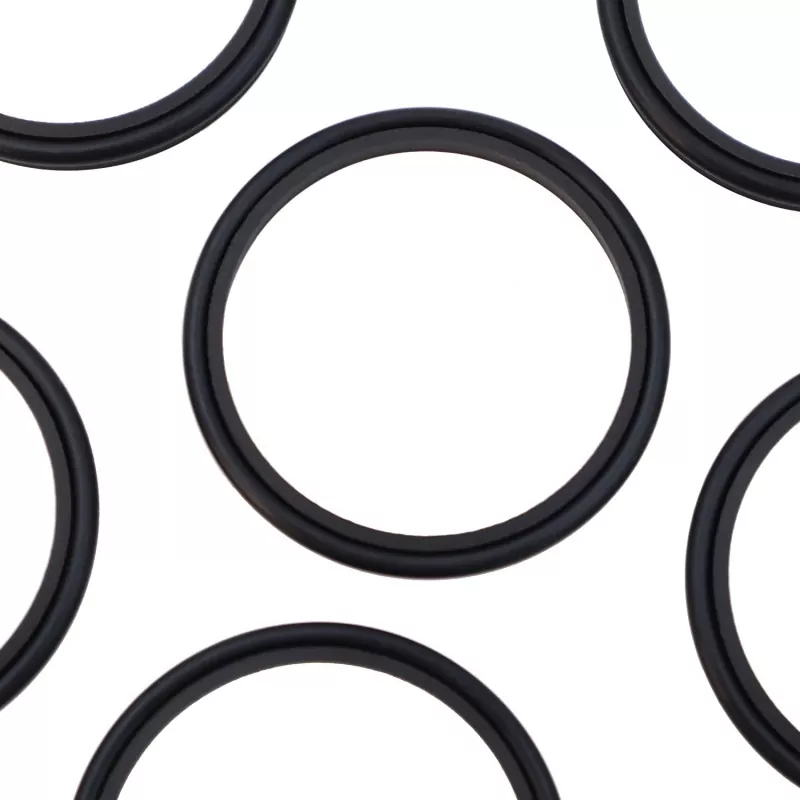

Комбинированное грязесъемное уплотнение с одной кромкой представляет собой грязесъемное уплотнение одностороннего действия, состоящее из однокромочного грязесъемного кольца из ПТФЭ и резинового уплотнительного кольца; его функция заключается в соскабливании пыли и предотвращении загрязнения системы. Он подходит для возвратно-поступательных, колебательных или винтовых движений.
|
Давление (МПа) |
Температура (°С) |
Скорость м/с |
СМИ |
|
- |
От -35 до +100 (с уплотнительным кольцом NBR) |
6 |
Гидравлическое масло, эмульсия, вода и т. д. |
|
От -20 до +200 (с уплотнительным кольцом FKM) |
Модель для заказа: RCF03—80-PTFE3—R01
RCF03 – Модель | 80 – Диаметр вала | ПТФЭ3 – Модифицированный ПТФЭ общего назначения | R01 — Код материала для резиновых компонентов
Нитриловый каучук (NBR) – R01 | Фторкаучук (ФКМ) – R02
Продукция может поставляться в любом размере в пределах указанного диапазона параметров.
|

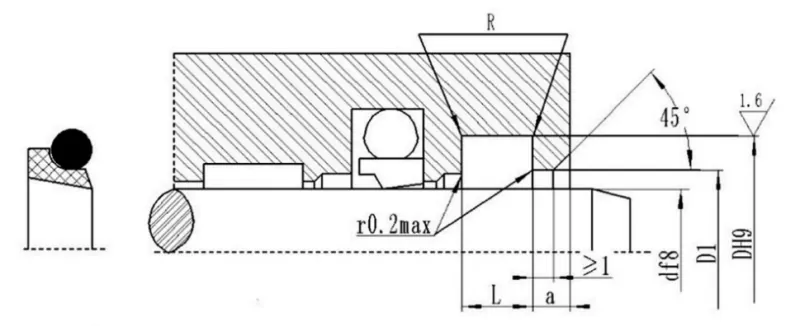

Диапазон диаметров вала д f8 |
Диаметр канавки Д Н9 |
Ширина канавки Л+0,2 |
Диаметр зазорного отверстия Д1 Н11 |
Ширина проема в свету а ≥ |
Угловой радиус Р≤ |
уплотнительное кольцо Диаметр поперечного сечения делать |
|
4~11 |
д+4,8 |
3.7 |
д+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
д+6,8 |
5.0 |
д+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
д+8,8 |
6.0 |
д+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
д+12,2 |
8.4 |
д+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
д+16,0 |
11.0 |
д+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
д+20,0 |
14.0 |
д+2,5 |
5 |
2.0 |
8.60 |
