Ротари

Роторные уплотнения для цементной суспензии, запускаемых уплотнениями Ruichen, имеют две конкретные модели, RC2061 и RC2062, которые специально предназначены для одностороннего герметизации гидравлического возврата и вращающегося движения. Они имеют длительный срок жизни, низкое трение, отличная герметизация и компактная структура, и они могут поддерживать превосходный эффект герметизации даже в враждебных носителях, таких как цементная суспензия.

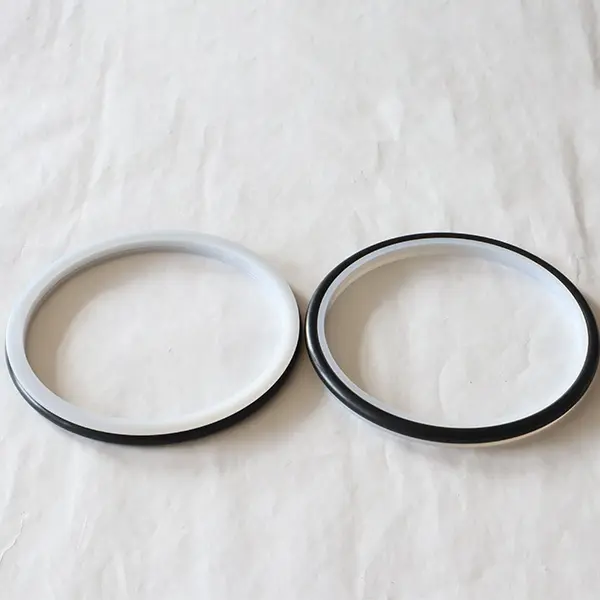

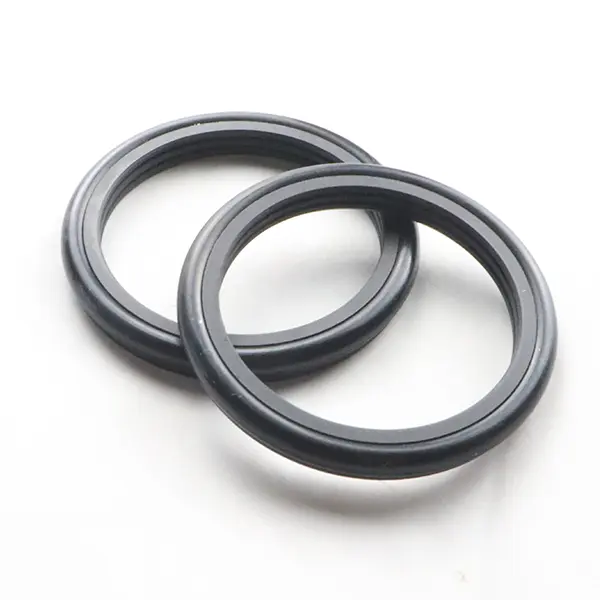

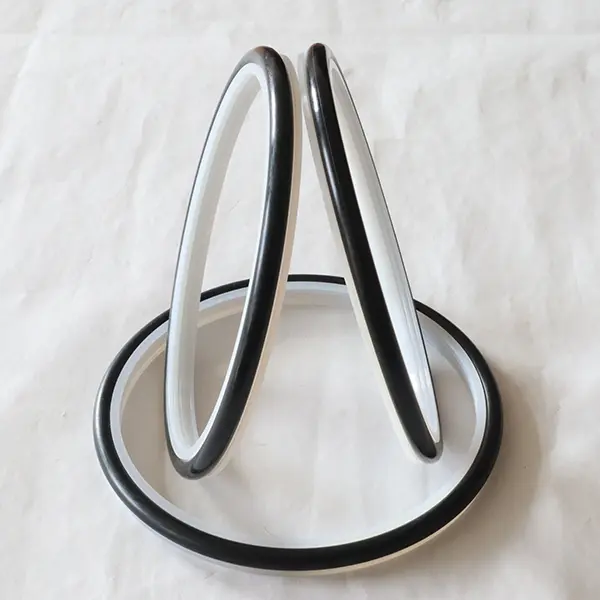

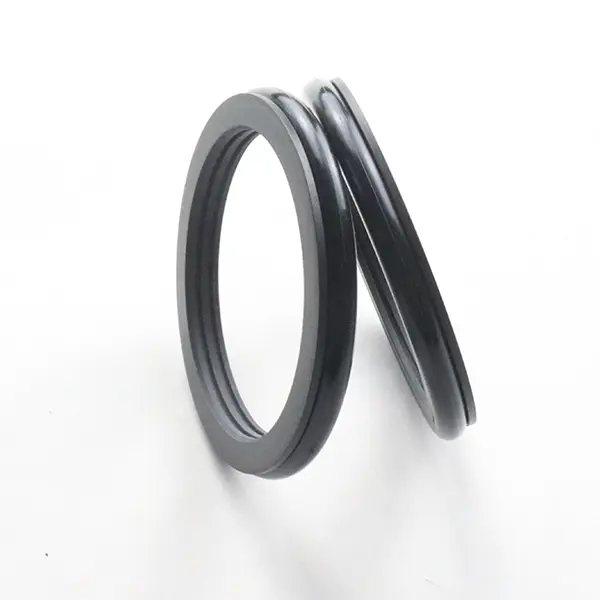

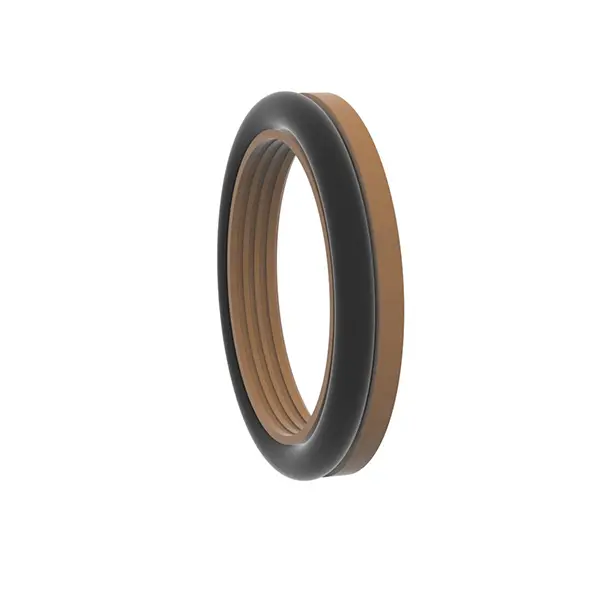

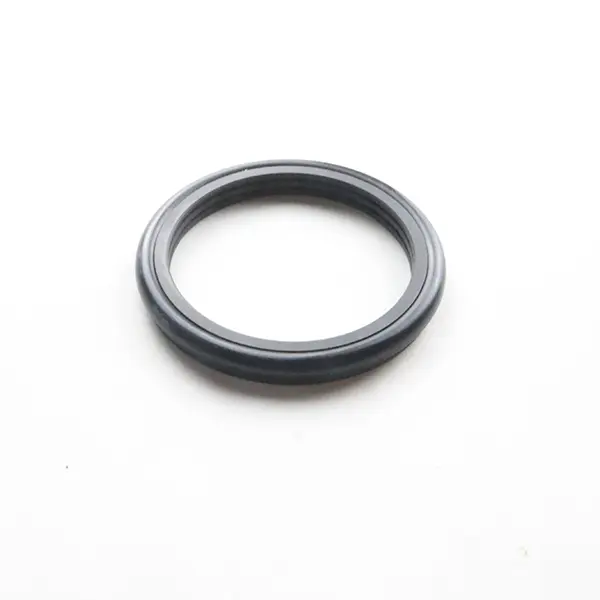

Роторные уплотнения Ruichen Seal для цементной суспензии изготовлены из высокопроизводительных инженерных пластиковых зубчатых кольцевых колец и резиновых колец с O и O-образными резиновыми кольцами. Они подходят для суровых условий труда, таких как насосы плунжера, грязевые насосы, винтовые буровые учения, буровые установки, оборудование для разведки нефти и бетонные заводы. Они разделены на две модели: RC2061 и RC2062.

Как RC2061, так и RC2062 подходят для одностороннего герметизации гидравлических возвратных и роторных движений. У них есть характеристики длительного срока службы, низкого трения, хорошего герметизации, небольшого структурного пространства и простой установки, использования и обслуживания. Специальный дизайн оптимизации губ и толщины имеет хороший эффект герметизации даже в злокачественных средах, таких как цементная суспензия. При использовании для герметизации суспензийной среды мы рекомендуем смазывать смазку между двумя (или более) уплотнениями.


Особенности продукта и приложения:

Особенности продукта:

Долгий срок службы: комбинация высокофункциональных инженерных пластиков и резины, сильная долговечность.

Низкое трение: оптимизированная конструкция снижает сопротивление и повышает эффективность.

Отличное герметизация: специальная конструкция герметичной губы, подходящая для злокачественных средств, таких как цементная суспензия.

Компактная конструкция: дизайн небольшого пространства, легкая установка и техническое обслуживание.

Применимо к суровым условиям труда: предназначен для средств массовой информации, таких как грязь и цементная суспензия, со стабильной производительностью.

Сценарии приложения:

Оборудование для разведки нефти, такое как насосы плунжера, грязевые насосы, винтовые учения, буровые установки и т. Д.

Строительный механизм и оборудование, такие как бетонные станции смешивания.

Другие гидравлические поршневые и вращающиеся уплотнения, которые требуют износостойкости и сопротивления злокачественным средам.

Технические преимущества:

Специальная конструкция оптимизации губ и толщины для адаптации к экстремальным условиям труда.

Легкая установка, низкая стоимость технического обслуживания и длительный срок службы.

Применимо к суровой среде с высоким износом и высоким загрязнением.

Предложения об использовании:

При использовании для грязевых среда рекомендуется смазать и смазать между двумя (или более) печальными уплотнениями, чтобы продлить срок службы печати.

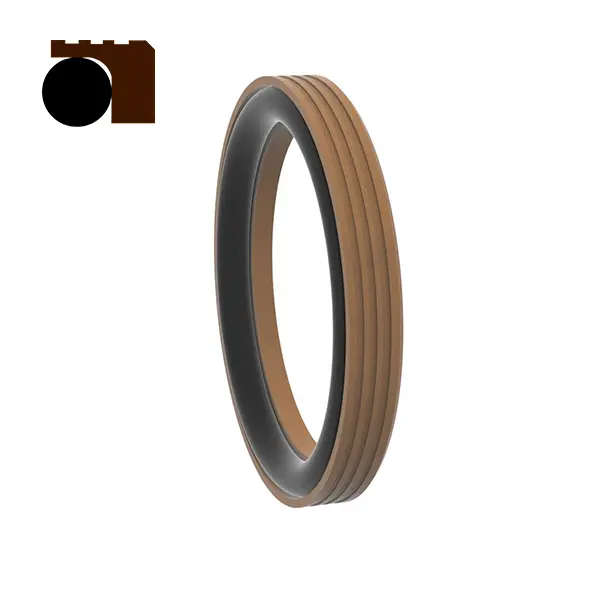

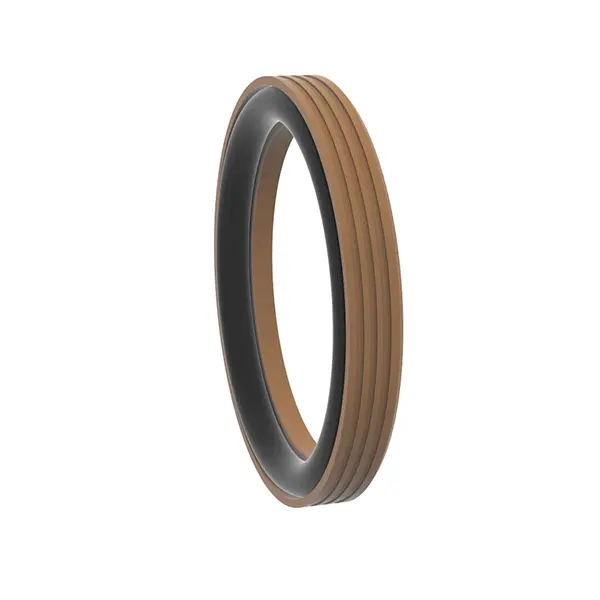

RC2061

Применимые условия труда (предельные значения не должны появляться одновременно)

Давление (MPA) Температура (℃) Скорость (РС) Середина
По возвращении движения Вращательное движение
≤100 -35 ~+100 (соответствующий уплотнительный кольцо NBR) ≤6 ≤2 Гидравлическое масло, эмульсия, вода, грязь, сырая нефть и т. Д.
-20 ~+200 (соответствующий уплотнительный кольцо FKM)

Выбор материала

1. Можно выбрать соответствующие материалы уплотнительного кольца: R01 Нитрильный резин (NBR), R02 Fluororubber (FKM) и т. Д.

2. Материал герметичного кольца: стандартный материал PTFE4, другие дополнительные материалы PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 и т. Д.


Пример заказа

Модель заказа RC2061-80*91.7*7.6-PTFE4-R01 Диаметр модели*

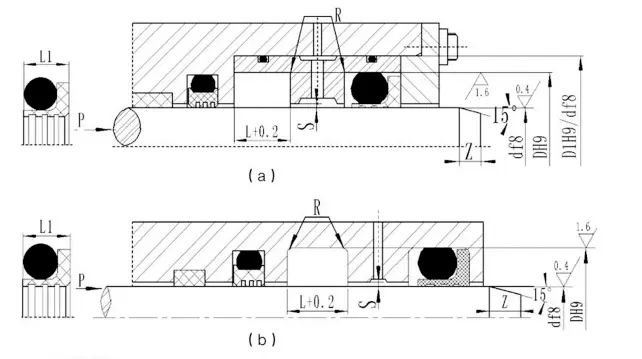

Спецификации (любой размер в диапазоне параметров доступен)

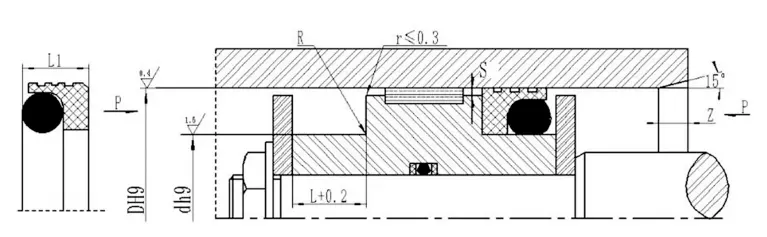

Диапазон диаметра вала Стандартный D F8 RC2061 Диапазон диаметра вала Тяжелый тип D F8 RC2061-Z Диаметр канавки D H9 Ширина канавки Л+0.2 Ширина печати L1 Круглые углы Rмаксимум Радиальный клиренс Sмаксимум Чат Змин Диаметр провода уплотнительного кольца
<10mpa <20mpa <40mpa
5 ~ 15,9 - D+6.3 4.0 3.65 0.4 0.4 0.25 0.15 4 2.65
16 ~ 38,9 5 ~ 15,9 D+8.2 5.2 4.55 0.4 0.4 0.25 0.2 5 3.55
39 ~ 107.9 16 ~ 38,9 D+11,7 7.6 6.80 0.5 0.5 0.3 0.2 7 5.30
108 ~ 670. 39 ~ 107.9 D+15,5 9.6 8.50 0.6 0.6 0.35 0.25 8 7.00
671 ~ 1600 108 ~ 670,9 D+19.4 12.1 11.1 0.7 0.7 0.5 0.3 10 8.60

Примечание: 1. Для диаметра вала ≤30 мм рекомендуется открытая канавка.

2. Для вращающегося уплотнения рекомендуется, чтобы поверхностная твердость роторного вала составляла HRC ≥58.

3. Для давления более 30 МПа, H8/F8 рекомендуется для экструзионного зазора.

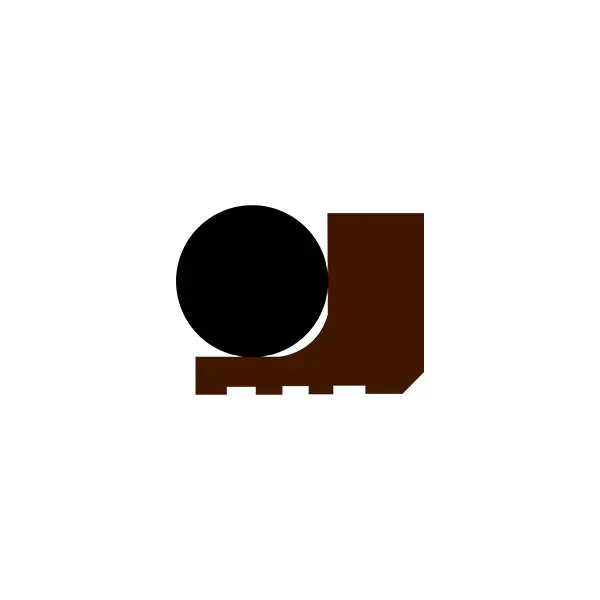

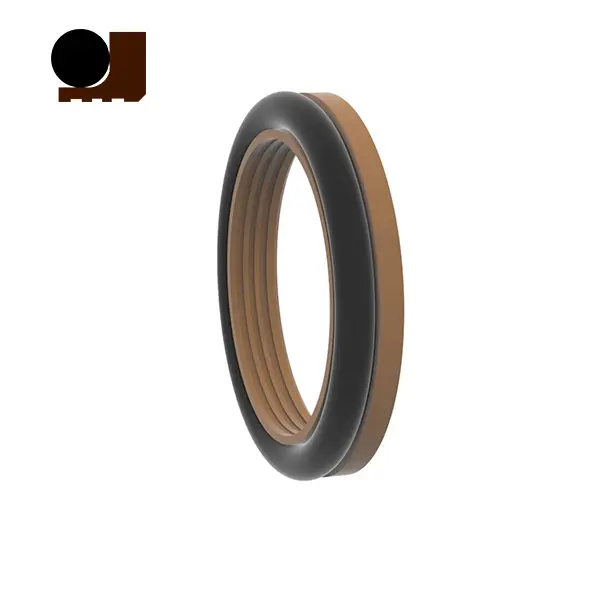

RC2062 Применимые условия труда (предельные значения не должны появляться одновременно)

Давление (MPA) Температура (℃) Скорость (РС) Середина
По возвращении движения Вращательное движение
≤100 -35 ~+100 (соответствующий уплотнительный кольцо NBR) ≤6 ≤2 Гидравлическое масло, эмульсия, вода, грязь, сырая нефть и т. Д.
-20 ~+200 (соответствующий уплотнительный кольцо FKM)

Выбор материала

1. Можно выбрать соответствующие материалы уплотнительного кольца: R01 Нитрильный резин (NBR), R02 Fluororubber (FKM) и т. Д.

2. Материал герметичного кольца: стандартный материал PTFE4, другие дополнительные материалы PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 и т. Д.

Пример заказа

Модель заказа RC2062-80*68,3*7.6-PTFE4-R01 Диаметр модели модели*

Спецификации (любой размер в диапазоне параметров доступен)

Диапазон диафрагмы Стандартный тип D H9 RC2062 Диапазон диафрагмы Тяжелый тип D H9 RC2062-z Диаметр канавки D H9 Ширина канавки Л+0.2 Ширина печать L1 Круглые углы rмаксимум Радиальный клиренс смаксимум Чат Z.мин Диаметр провода уплотнительного кольца
<10mpa <20mpa <40mpa
8 ~ 12,9 - D-4.5 3.1 2.8 0.3 0.3 0.2 0.15 3 1.8
13 ~ 24,9 10 ~ 12,9 D-6.3 4 3.65 0.4 0.4 0.25 0.15 4 2.65
25 ~ 51,9 13 ~ 24,9 D-8.2 5.2 4.55 0.4 0.4 0.25 0.2 5 3.55
52 ~ 127.9 25 ~ 51,9 D-11.7 7.6 6.80 0.5 0.5 0.3 0.2 7 5.30
128 ~ 500,9 52 ~ 127.9 D-155 9.6 8.50 0.6 0.6 0.35 0.25 8 7.00
501 ~ 1500 128 ~ 500,9 D-199 12.1 11.1 0.7 0.7 0.5 0.3 10 8.60

Примечание: 1. Для диаметра цилиндра ≤ 30 мм рекомендуется использовать открытую канавку.

2. Для давления более 30 МПа рекомендуется использовать H8/F8 для зазора экструзии.
