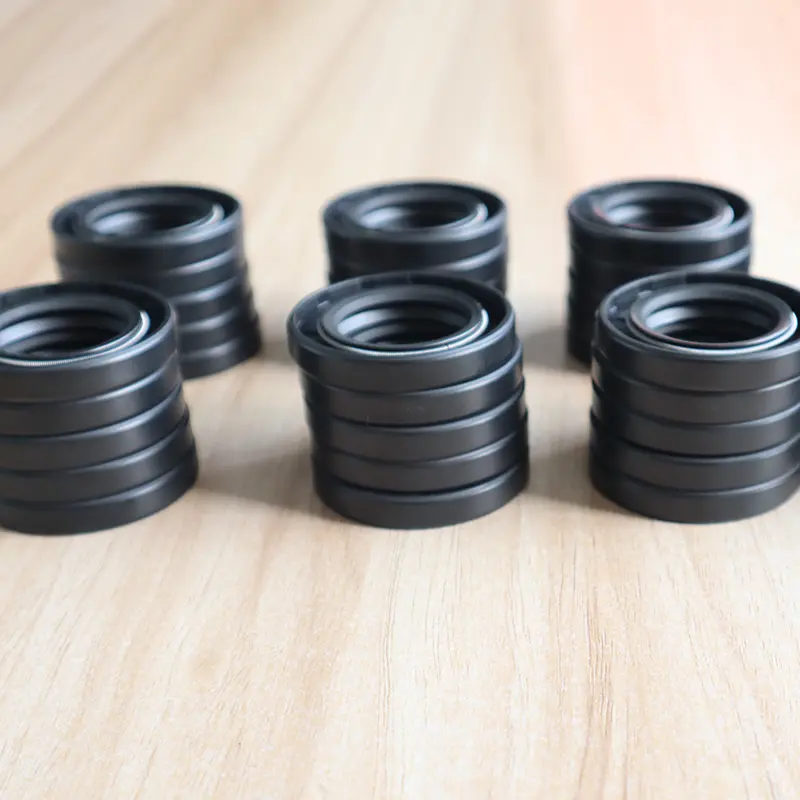

Вращающиеся уплотнения губ вала

Вращающиеся уплотнения для губ вала, обычно известные как масляные уплотнения, устанавливаются в вращающемся подшипенном сиденье и производят относительное движение с вращающимся валом. Металлическая рама играет вспомогательную роль, а пружина применяет радиальную предварительную нагрузку на герметизирующую губу, чтобы предотвратить утечку смазочного масла и вторжение внешней грязи.

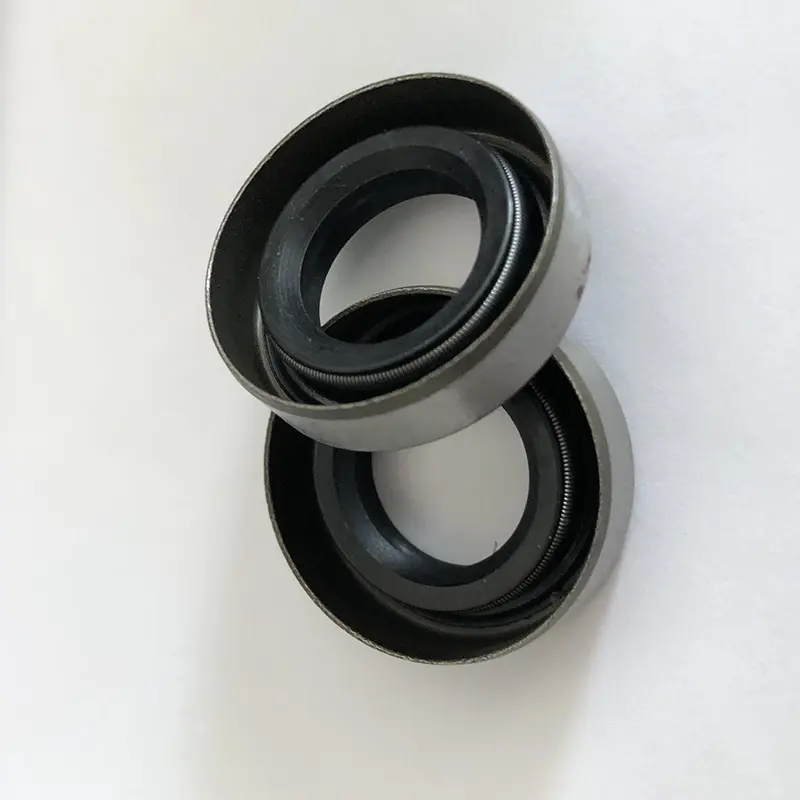

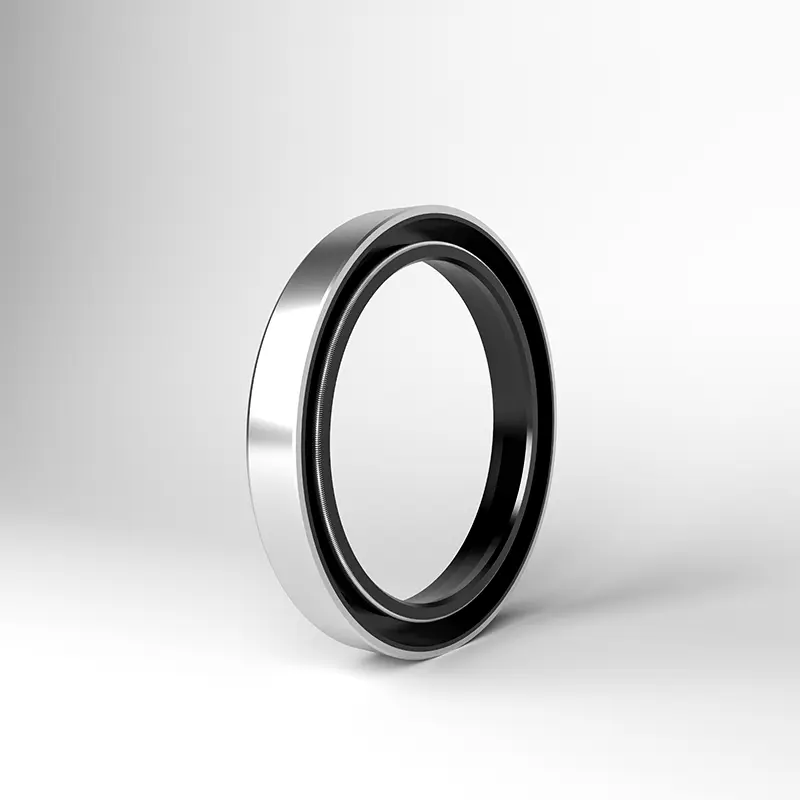

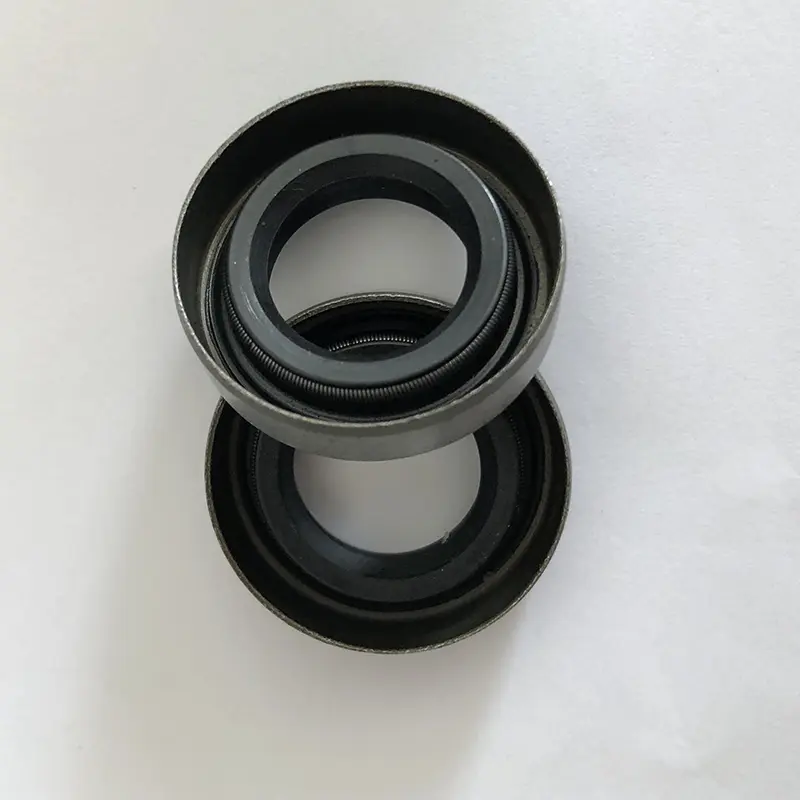

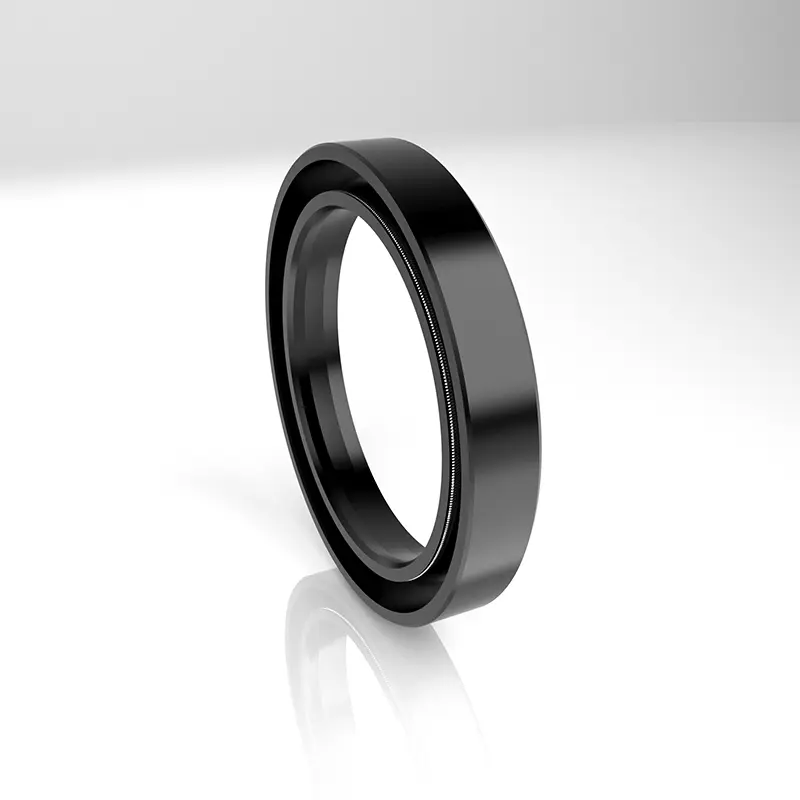

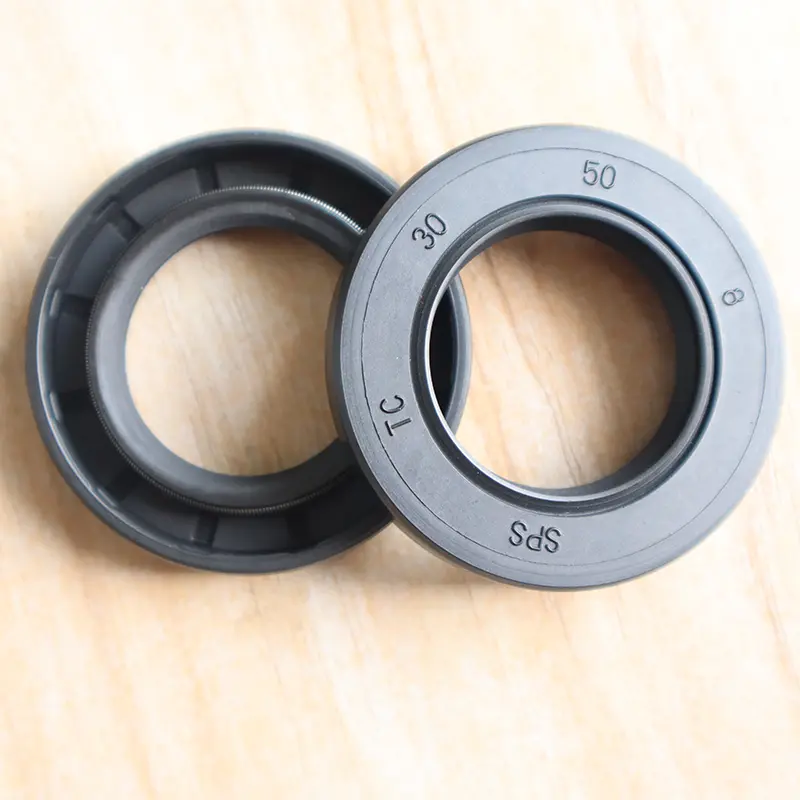

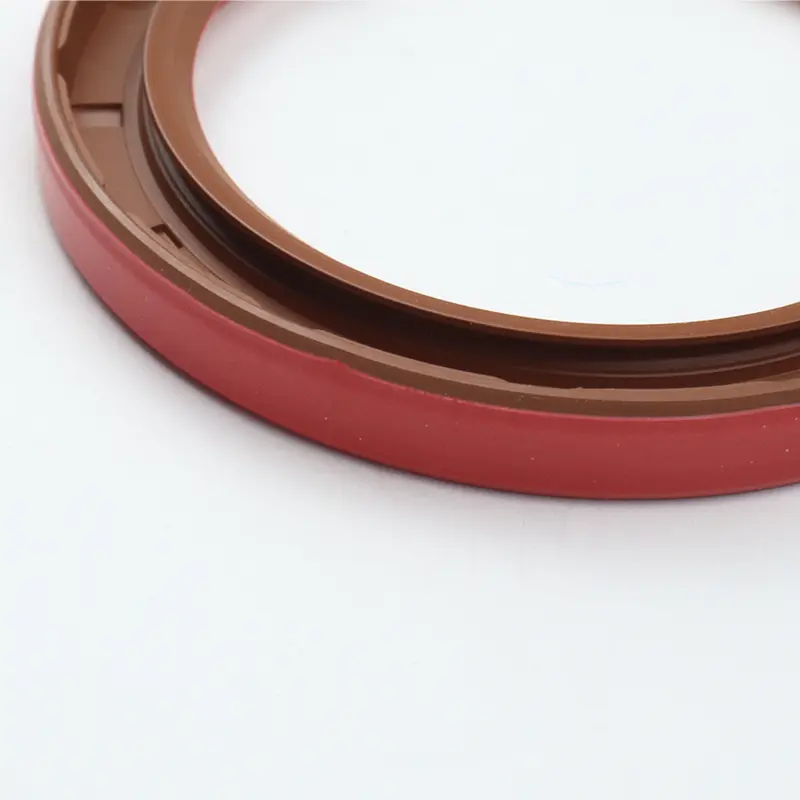

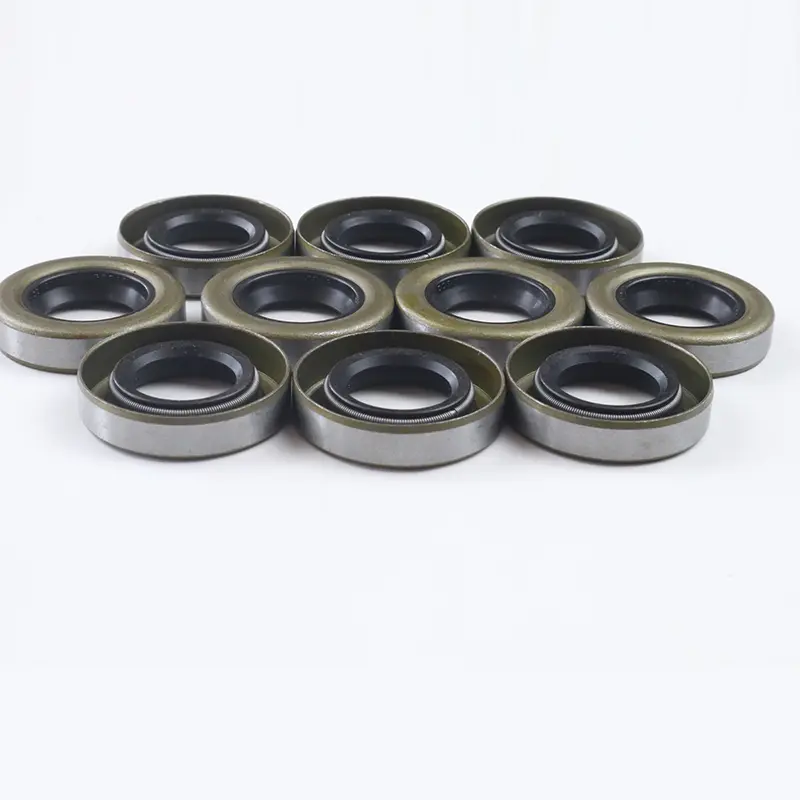

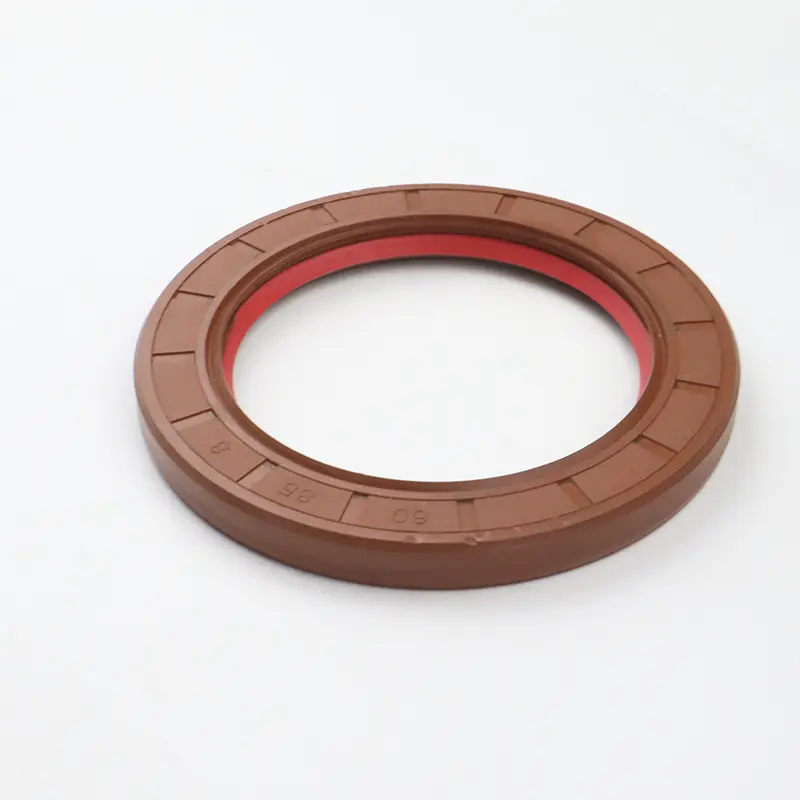

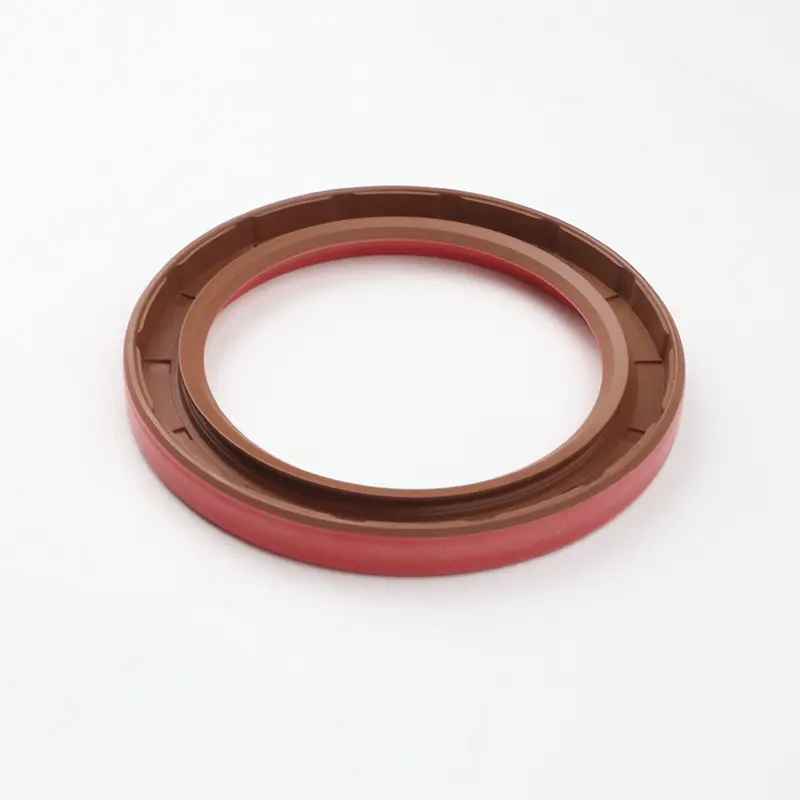

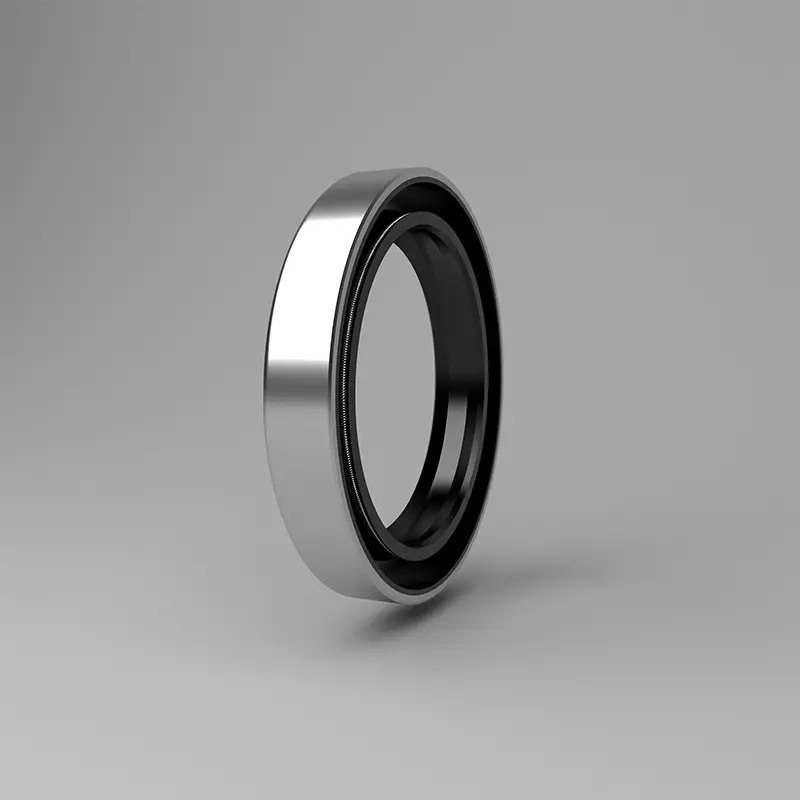

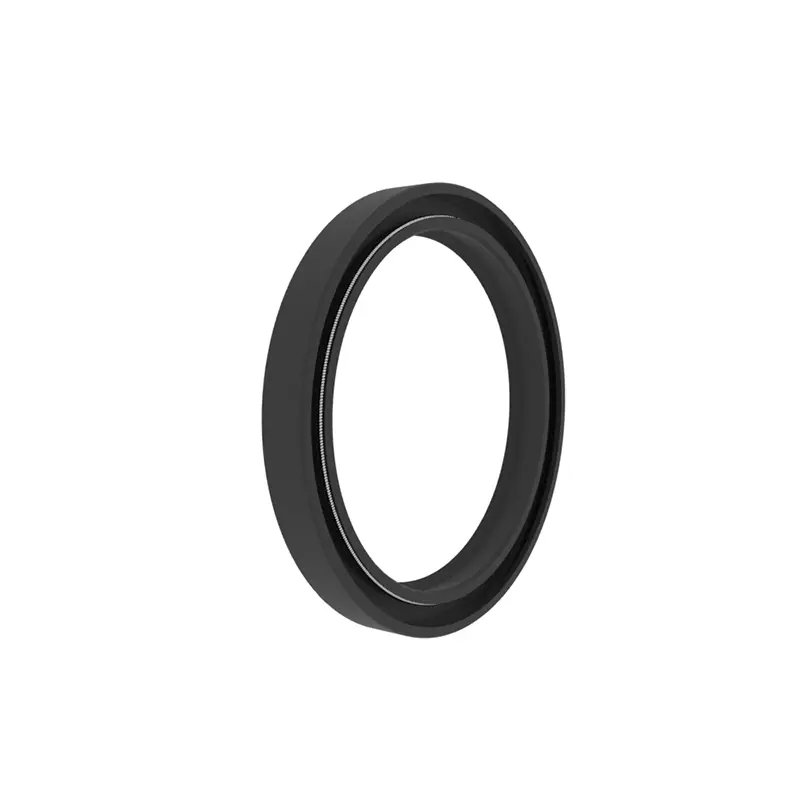

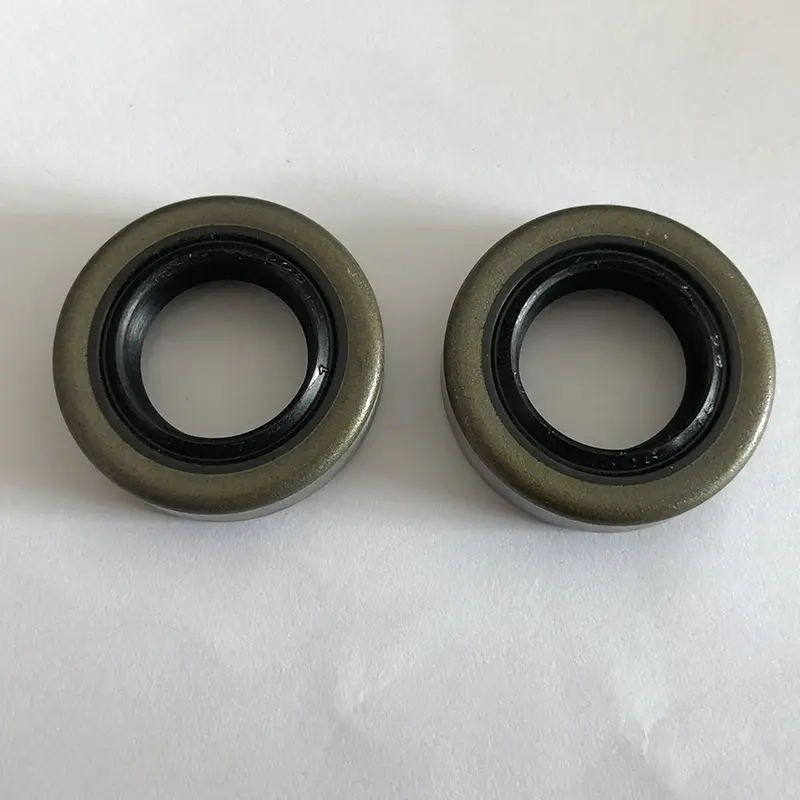

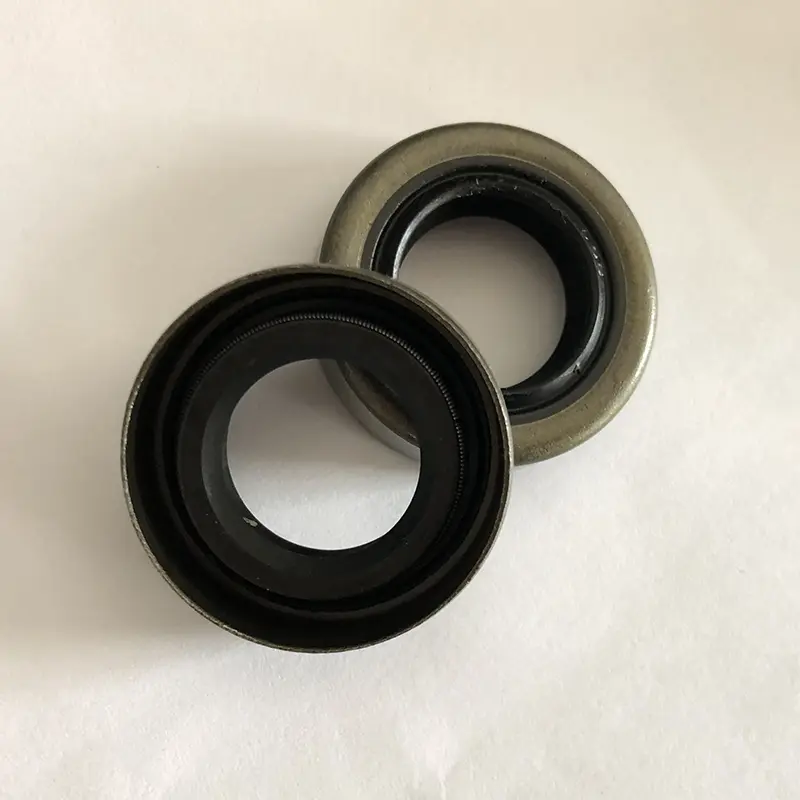

Массовые уплотнения TC/SC/TB/SB состоят из металлических скелетов, пружин и резиновых тел. Металлический скелет играет вспомогательную роль, а пружина применяет радиальную силу на герметичную губу. TC/TB оснащены пылезащитными вспомогательными губами, которые подходят для случаев, когда на одной стороне есть уплотнение с одной стороны и пыль на другой стороне. TB/SB - это металлический внешний круг, который делает масляное уплотнение более твердым и точным в полости, но уплотняющая способность внешнего круга для низкой вязкости и газовой среды ограничена. Рекомендуется нанести герметик на внешний круг во время установки.

Функция скелетного уплотнения скелета высокого давления высокого давления RCTCV, как правило, состоит в том, чтобы изолировать детали, которые нуждаются в смазке в деталях передачи от выходных деталей, чтобы предотвратить утечку смазвания масла.

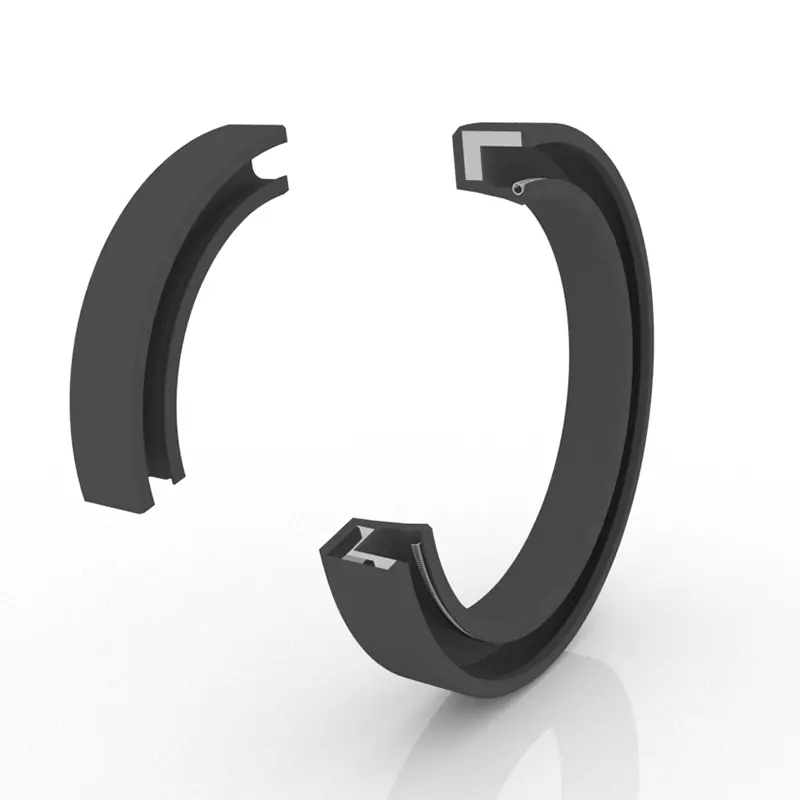

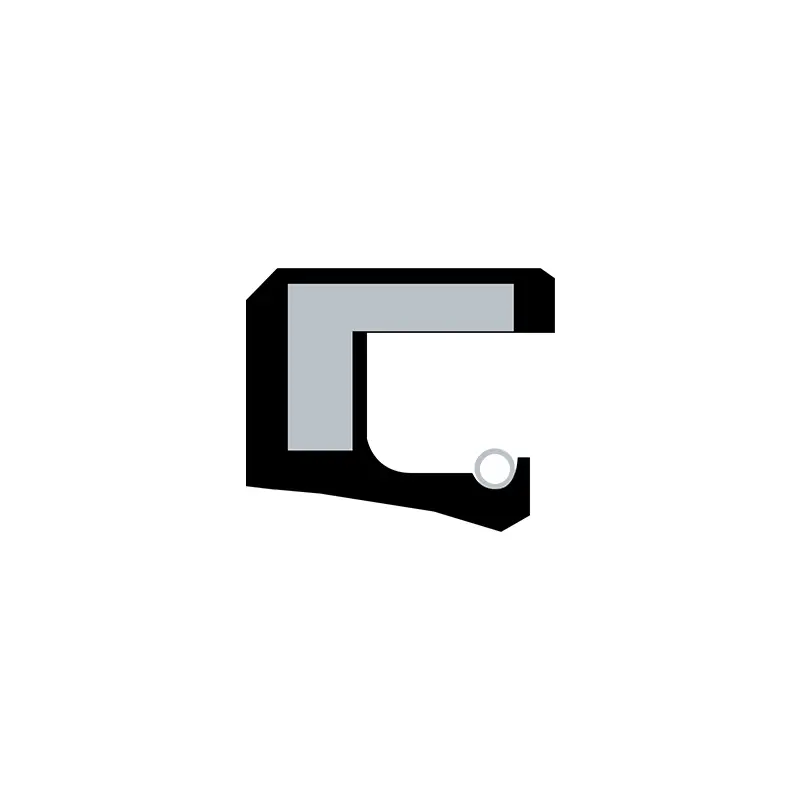

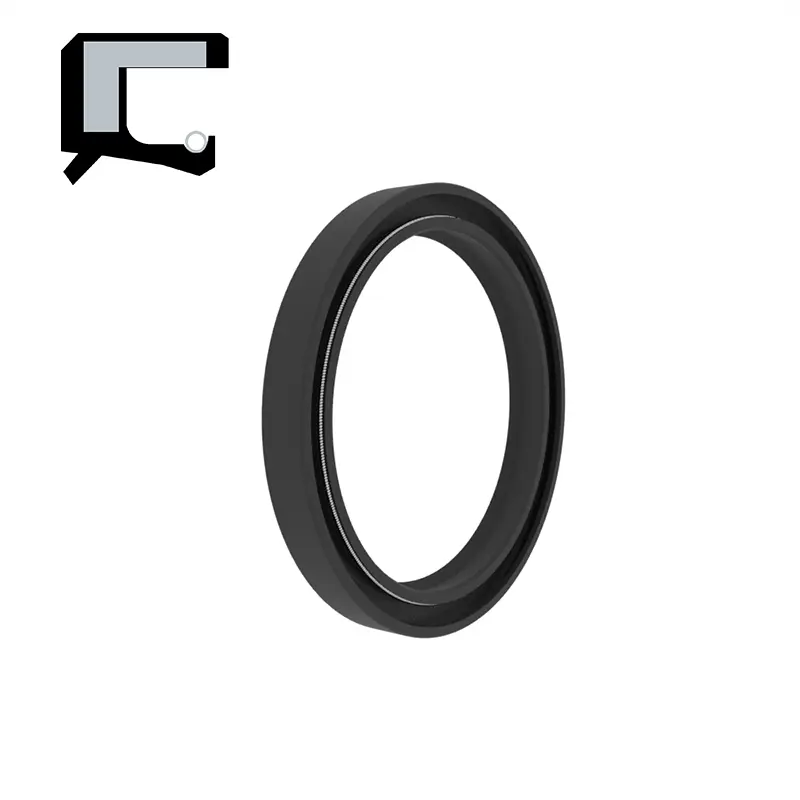

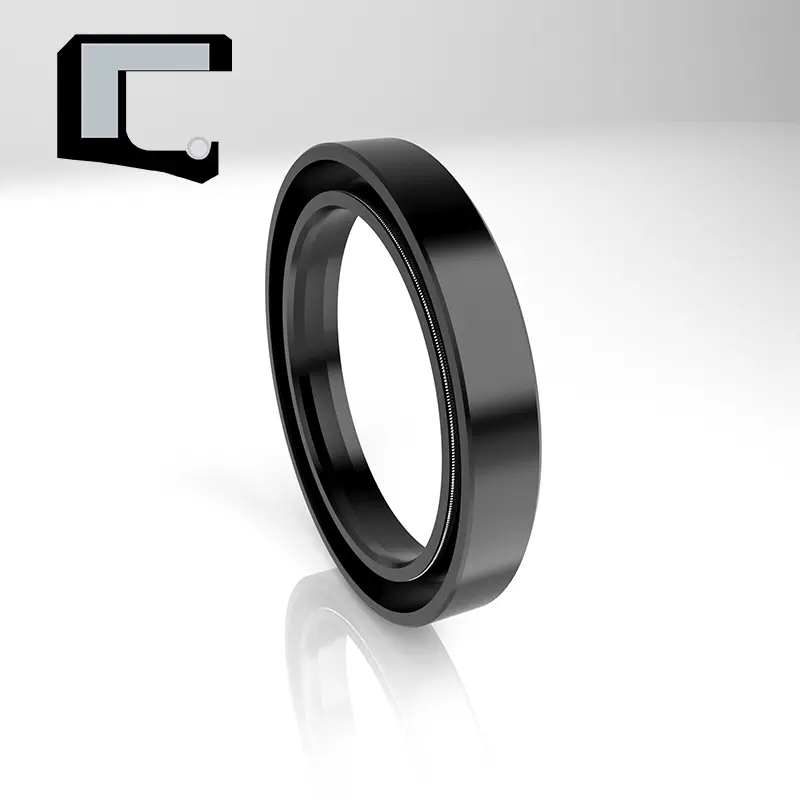

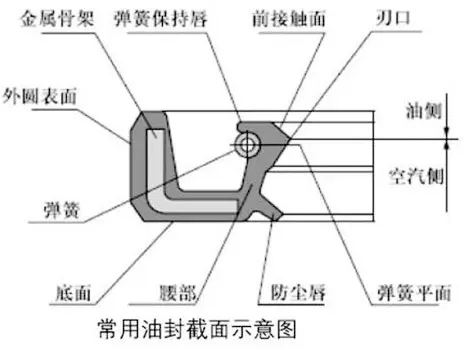

Структура масляного уплотнения скелета состоит из трех частей: герметизирующего корпуса, усиливающего скелета и саморегивающей пружины катушки. Уплотнительное тело разделено на дно, талия, режущая кромка и герметичная губа в соответствии с различными частями. Обычно внутренний диаметр скелетного масляного уплотнения в свободном состоянии меньше диаметра вала и имеет определенное «количество помех». Следовательно, когда масляное уплотнение вставляется в сиденье масляного уплотнения и вал, упругая сила края масляного уплотнения и сила сжатия самореализирующей пружины катушки создают силу радиального зажима на валу, тем самым получая наилучший эффект герметизации.

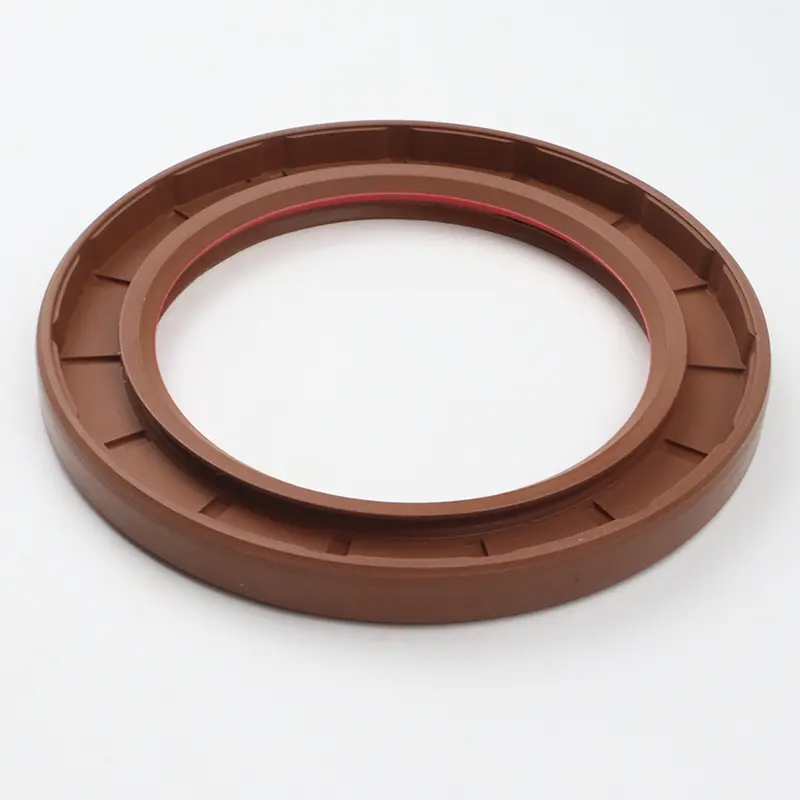

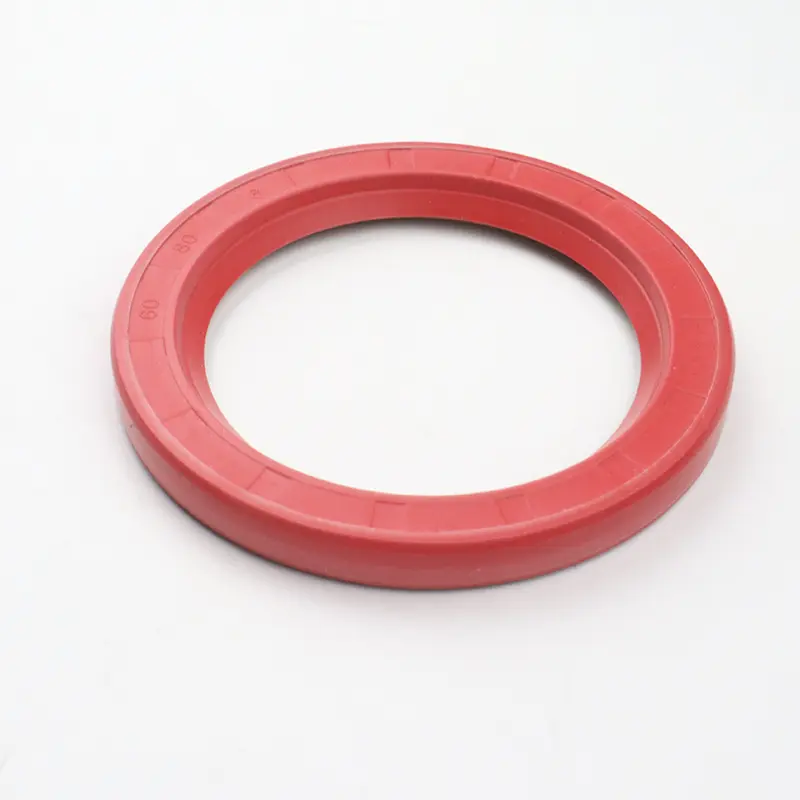

Масляное уплотнение с двойным дозом RCTCN имеет общую конструкцию скелета с давлением, с небольшой деформацией губ и используется для герметизации вращающихся валов в ситуациях, подвергшихся воздействию давления.

Особенности продукта и приложения:

Структура и требования к уплотнению губ -уплотнений вращающихся вала

1. Материал вала: углеродистая сталь и нержавеющая сталь обычно используются. Хромированное покрытие используется на высокой скорости, HRC40-45.

2. Конструкция вращающегося вала и канавки: поверхность вала гладкая, а заусенцы удаляются. Спиральная обработка будет создавать эффект насоса и вызовет утечку. Рекомендуется измельчить установку масляного уплотнения с шероховатостью поверхности RA0.1-0.5UM. И это становится более плавным по мере увеличения скорости.

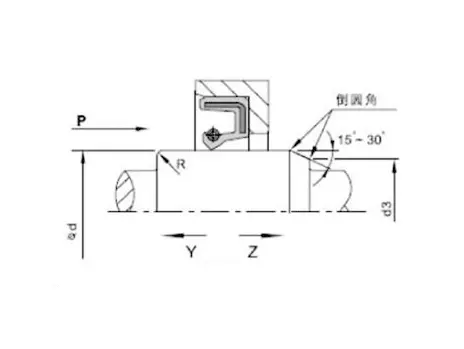

Для потребностей установки и разборки вал и канавка должны быть скошены или закруглены. Как показано на рисунках 1 и 2.

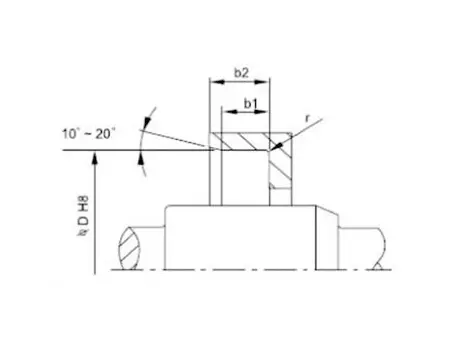

Рисунок 1 Дизайн пачки канавки

Рисунок 2 Конструкция фаска вращающегося вала

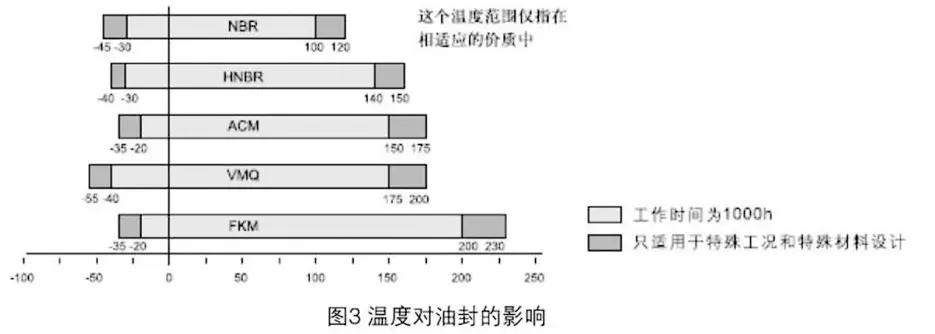

Существуют десятки факторов, которые влияют на эффект герметизации вращающихся уплотнений губ вала. В дополнение к материалу и структуре самого масляного уплотнения, другие факторы, такие как средняя, ​​температура, давление, смазка, скорость, шероховатость и т. Д., Также напрямую влияют на эффект герметизации, и эти факторы часто взаимодействуют друг с другом. Следующая диаграмма предназначена только для ссылки на пользователя.

Установка уплотнений для губ вращающихся вала: осторожная установка является предпосылкой для того, чтобы масляное уплотнение работало хорошо.

Установка схема (установка полости)
Правильный метод установки	Применимые условия труда	Неправильный метод установки
	Это применимо только тогда, когда конечная поверхность масляного уплотнения промывается с конечной поверхностью полости. Когда нажающее устройство движется быстро, масляное уплотнение должно быть расположено прямо, иначе его можно оттолкнуть.
	Это подходит для ситуации, что конечная поверхность масляного уплотнения ниже конечной поверхности полости. Когда нажающее устройство движется быстрее, масляное уплотнение также может быть хорошо расположено. Тем не менее, этот тип структурного приспособления не имеет радиального позиционирования, поэтому осевая вертикальность плоской пластины и вал давления нажавшего устройства должны достигать определенной точности.
	Применимо к ситуации, когда конечная поверхность масляного уплотнения ниже конечной поверхности полости. Когда нажающее устройство движется быстро, необходимо убедиться, что масляное уплотнение размещено правильно, в противном случае его можно оттолкнуть.
	Он подходит только для технического обслуживания или простых условий установки без давления. Поскольку процесс установки не может быть абсолютно равномерно нажат, различные проблемы установки неизбежно возникнут. В основном он предотвращает радиальное отклонение во время установки, что может привести к деформации масляного уплотнения или повреждения резиновой экструзии в сопрягающуюся части масляного уплотнения (внешний круг), вызванные паузами во время установки. Поэтому этот метод установки обычно не рекомендуется.

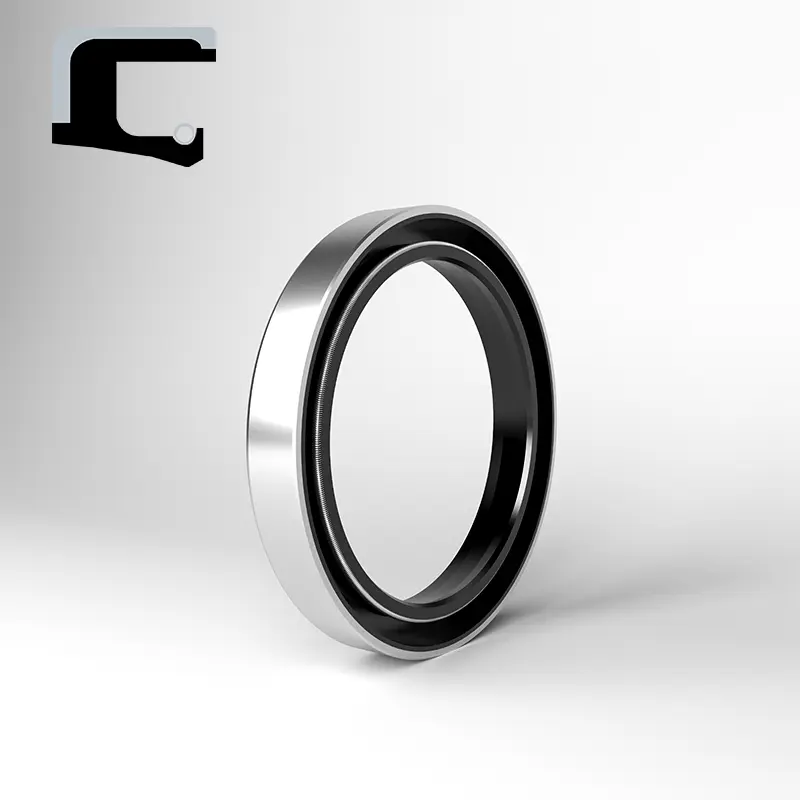

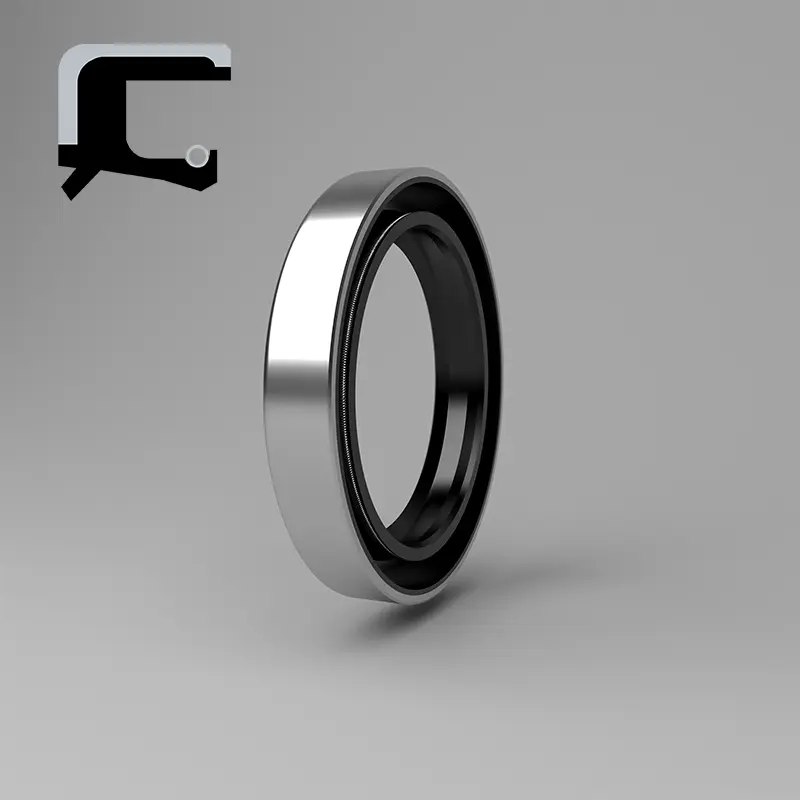

TC/SC/TB/SB Массовые уплотнения:

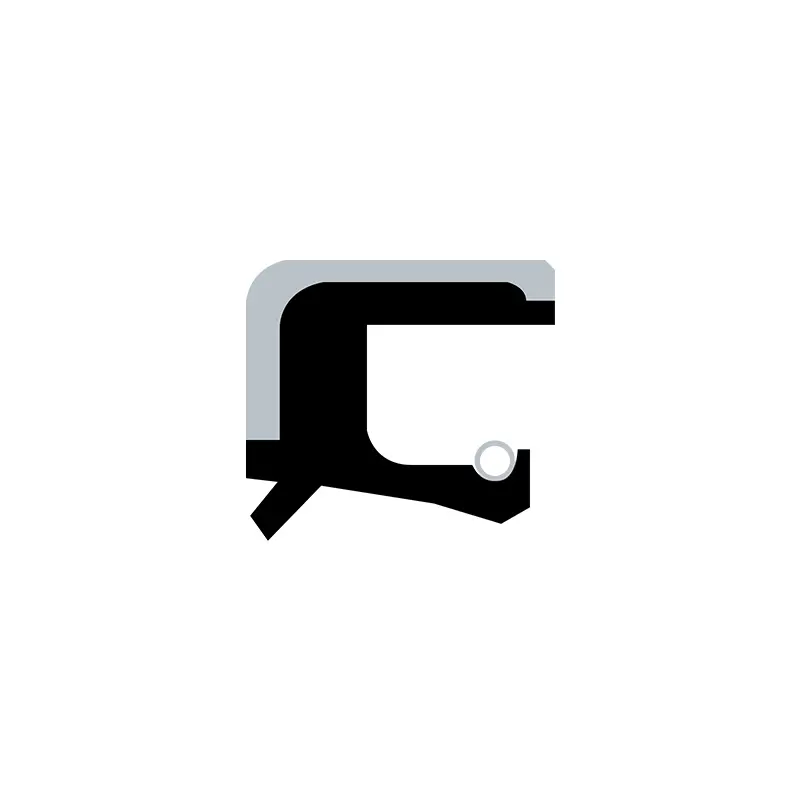

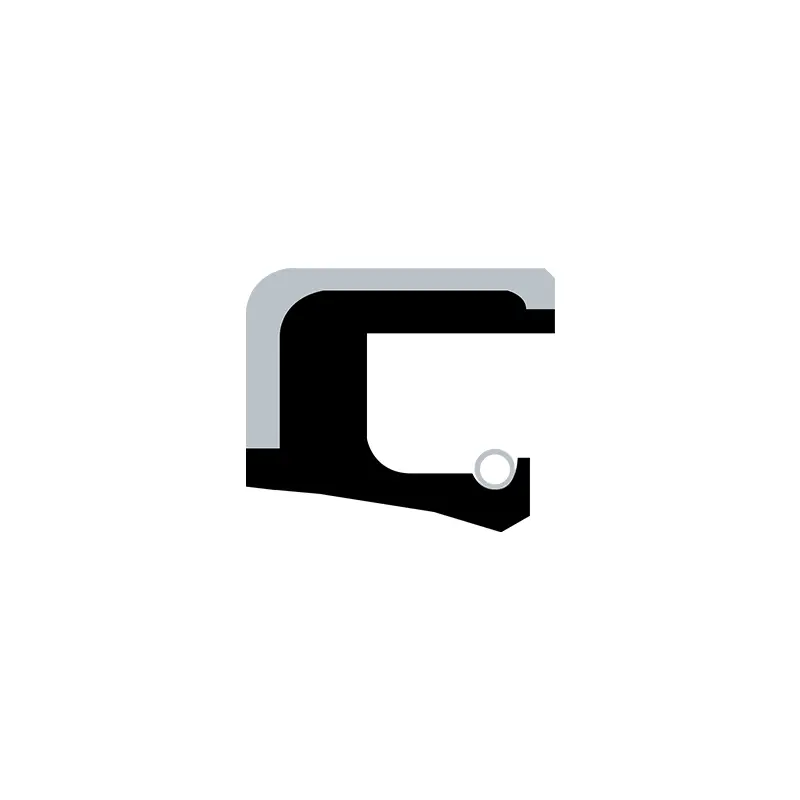

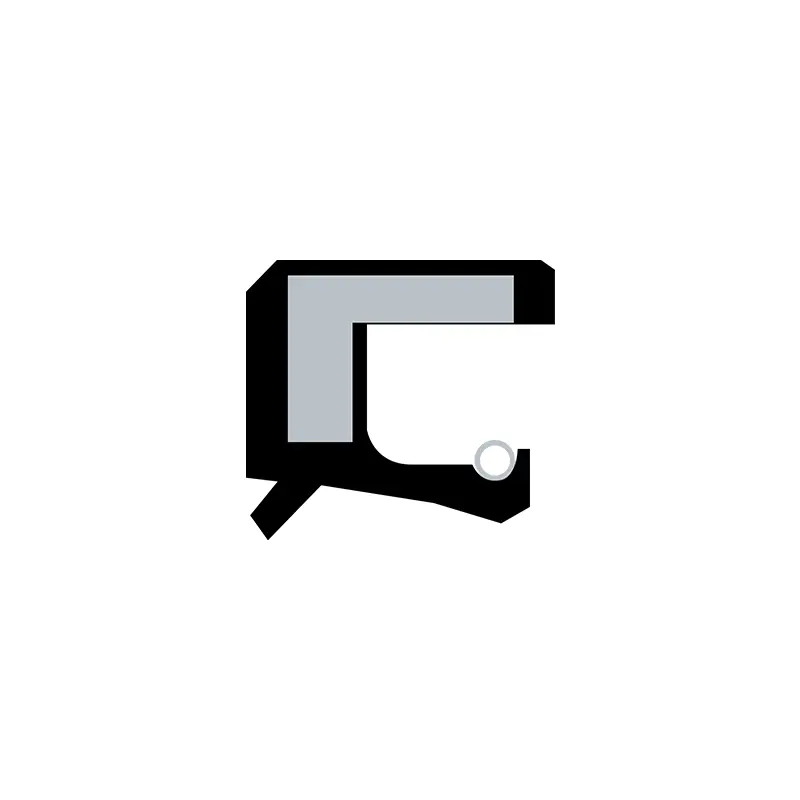

Форма поперечного сечения	Модель	Приложение	Давление	Температура	Скорость	Середина	Материал
	ТК	Запечатывание, пыльно -надежный	0,03 МПа	-30 ~+160	20 м/с	Смазочное масло, смазка	NBR/FKM+углеродистая сталь
	В	Запечатывание
	Туберкулез	Запечатывание, пыльно -надежный		-30 ~+100	25 м/с	Вода, масло, смазка	NBR+углеродная сталь
	Сб	Запечатывание
