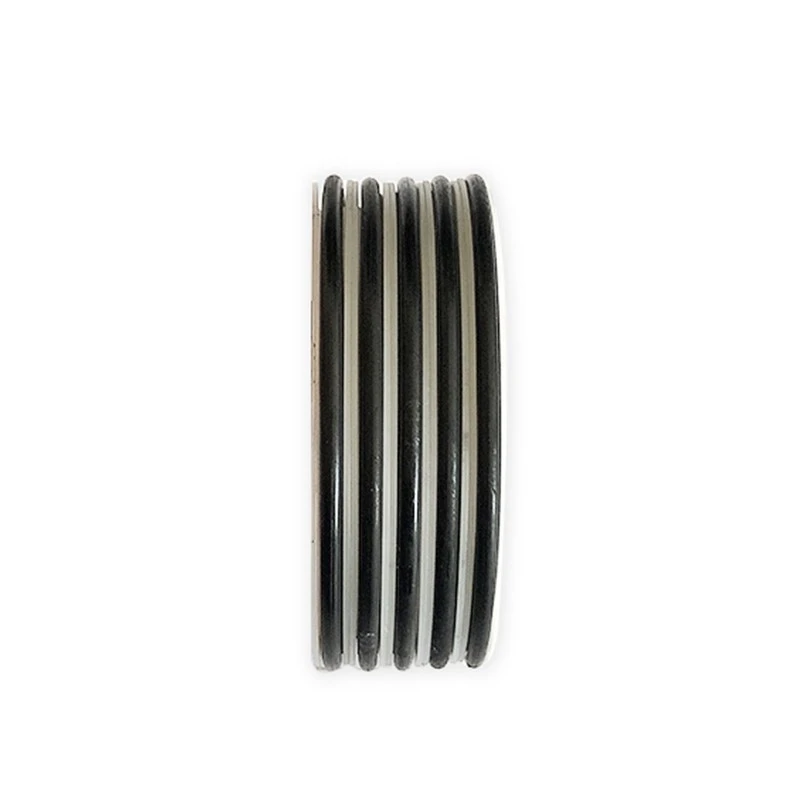

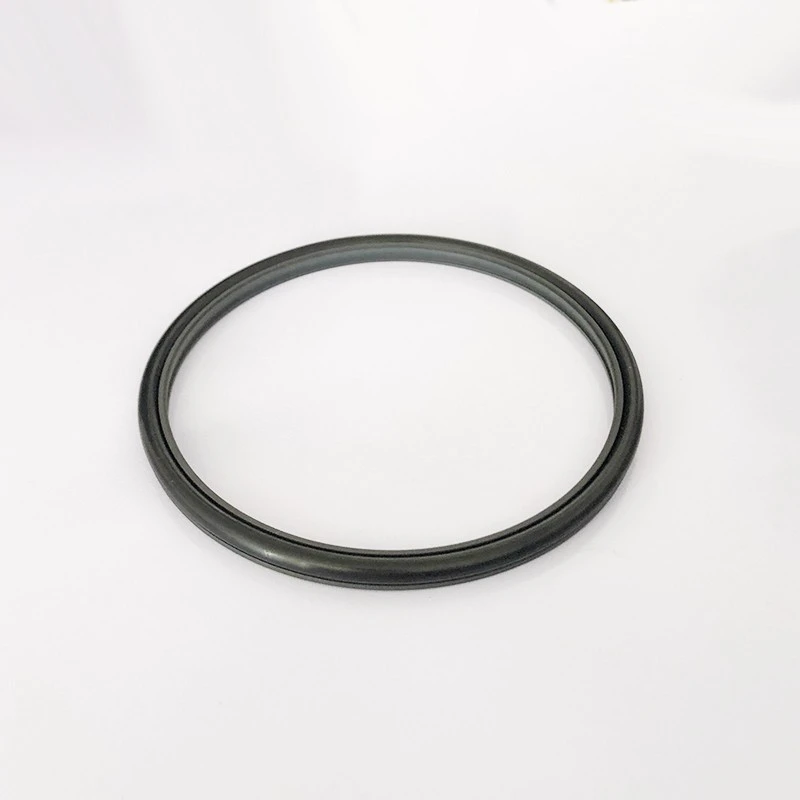

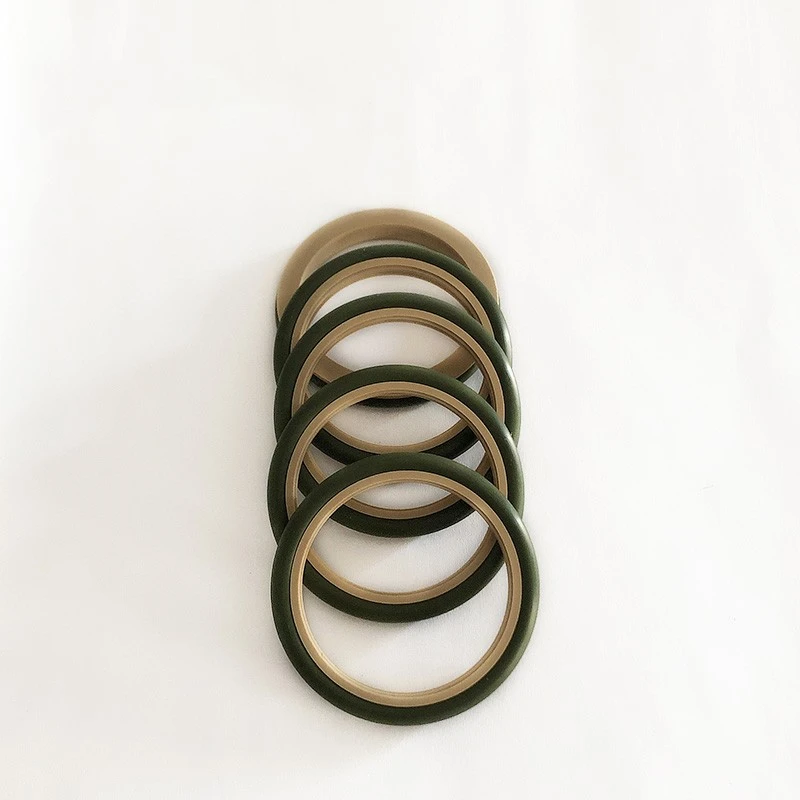

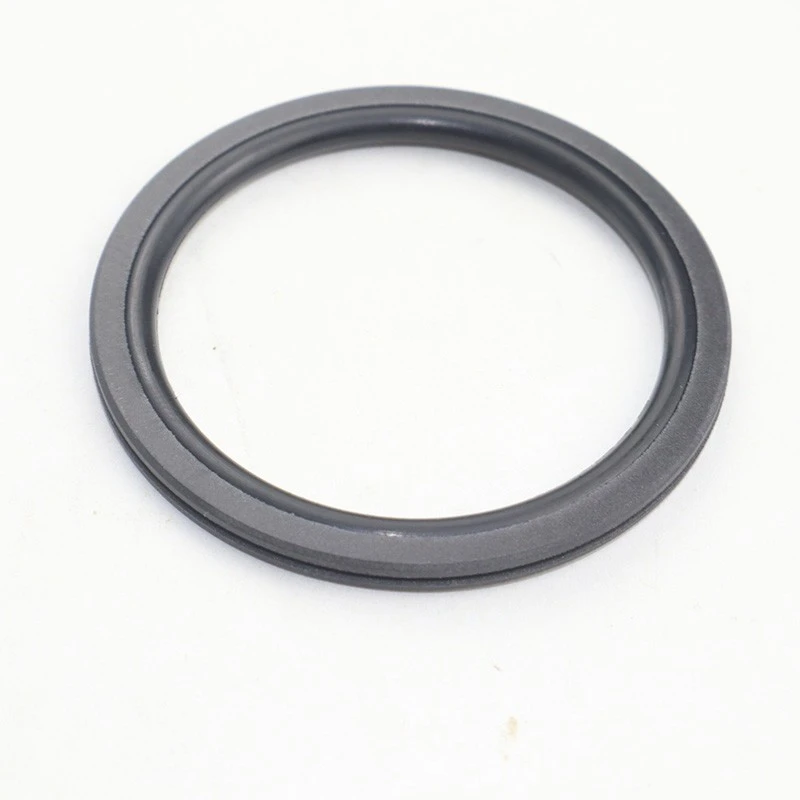

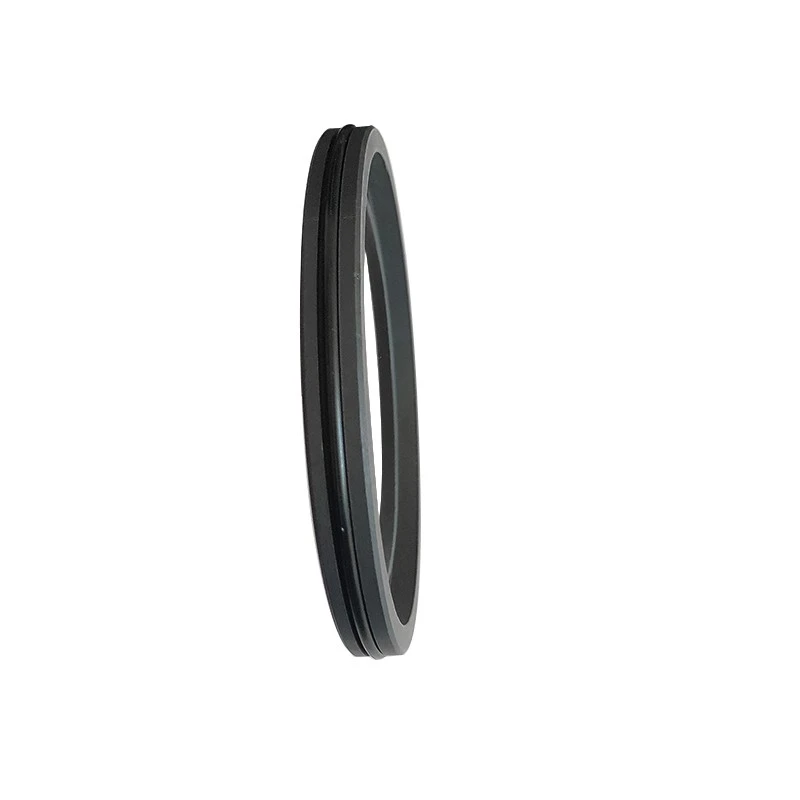

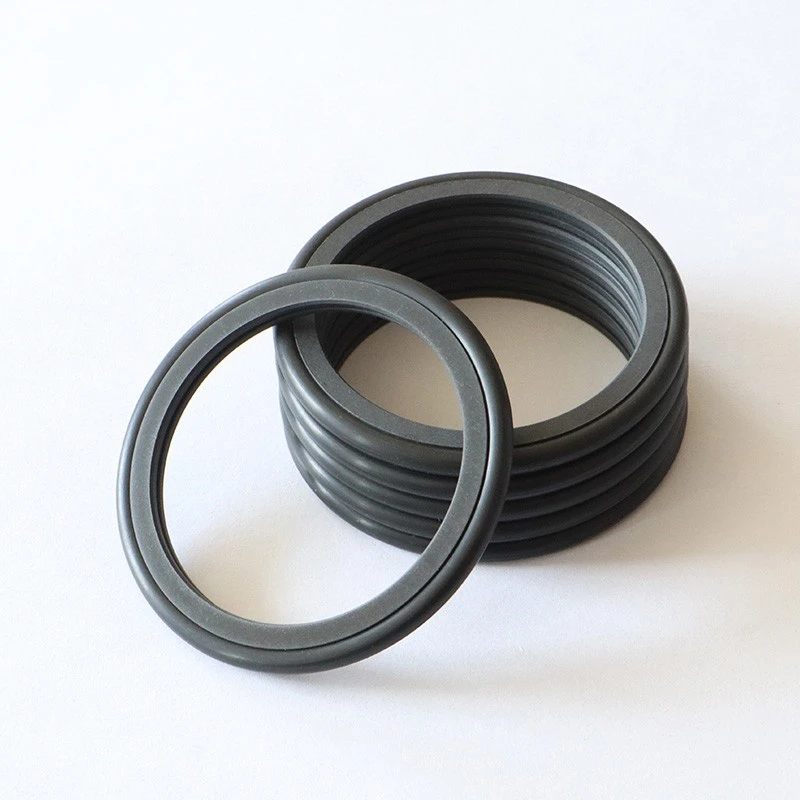

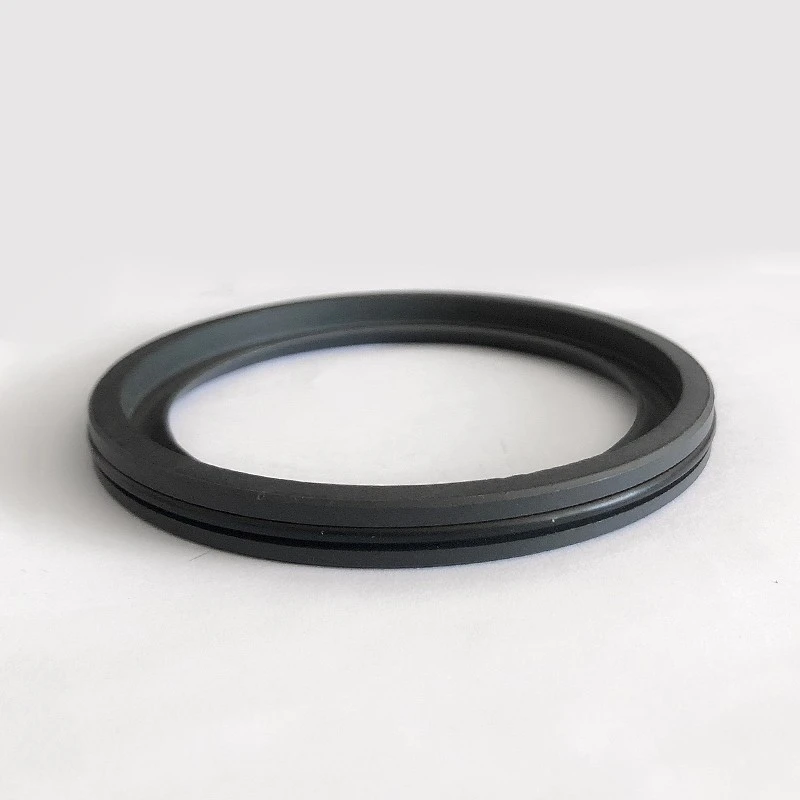

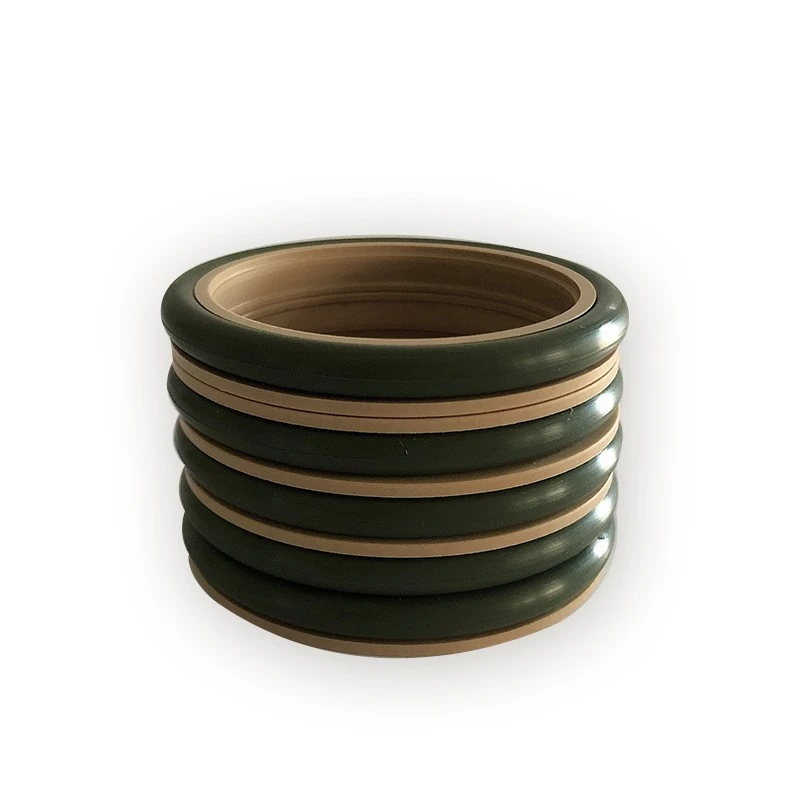

Наша серия ротажных уплотнений высокого давления охватывает различные высокопроизводительные продукты, включая RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS и RC2057, которые предназначены для взаимного и вращающегося движения в гидрауле, PNEUMATIC и Water Liftments.

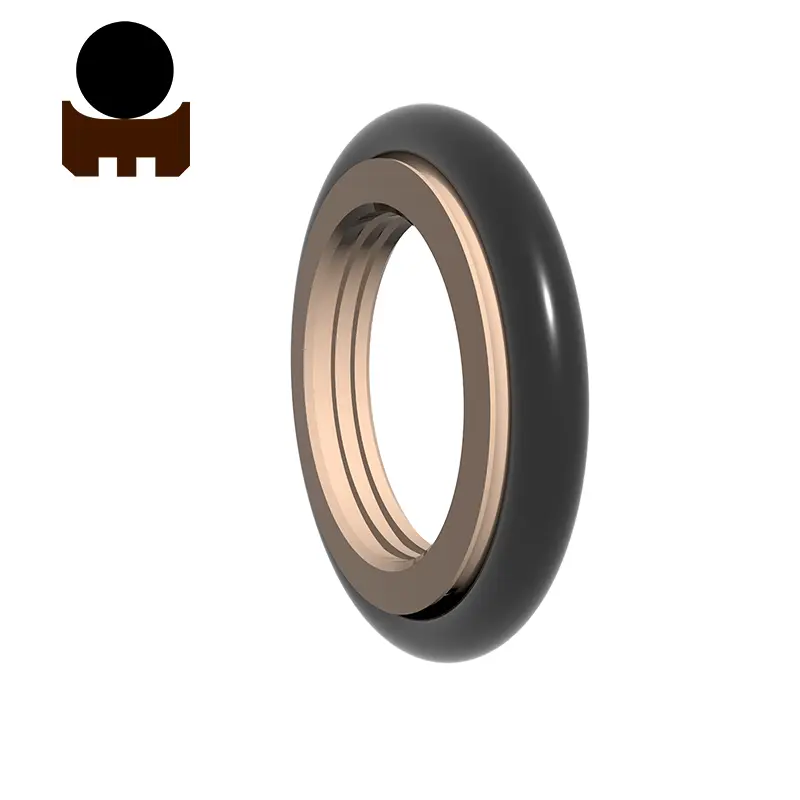

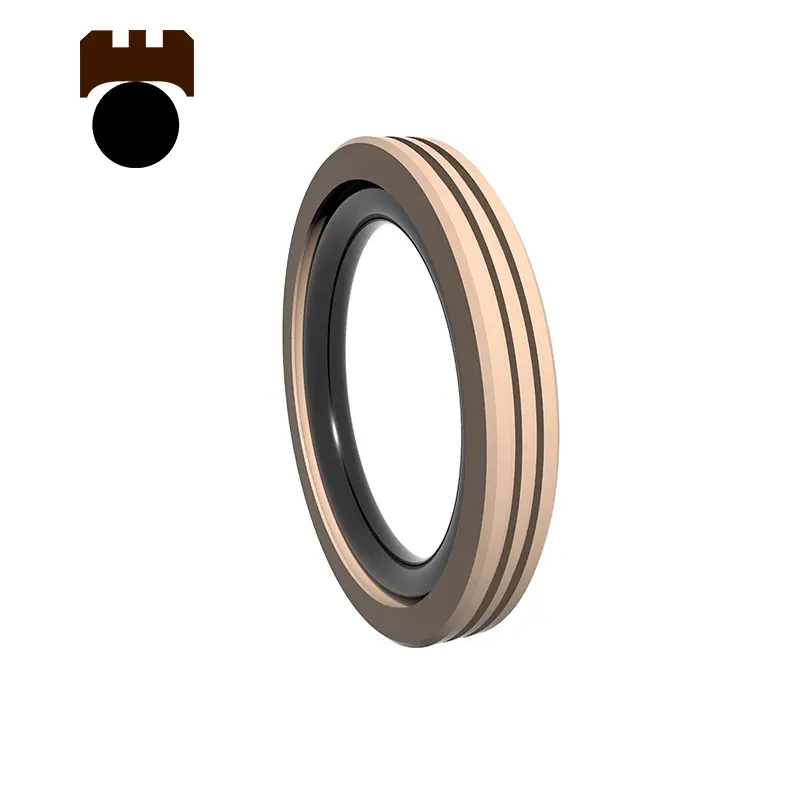

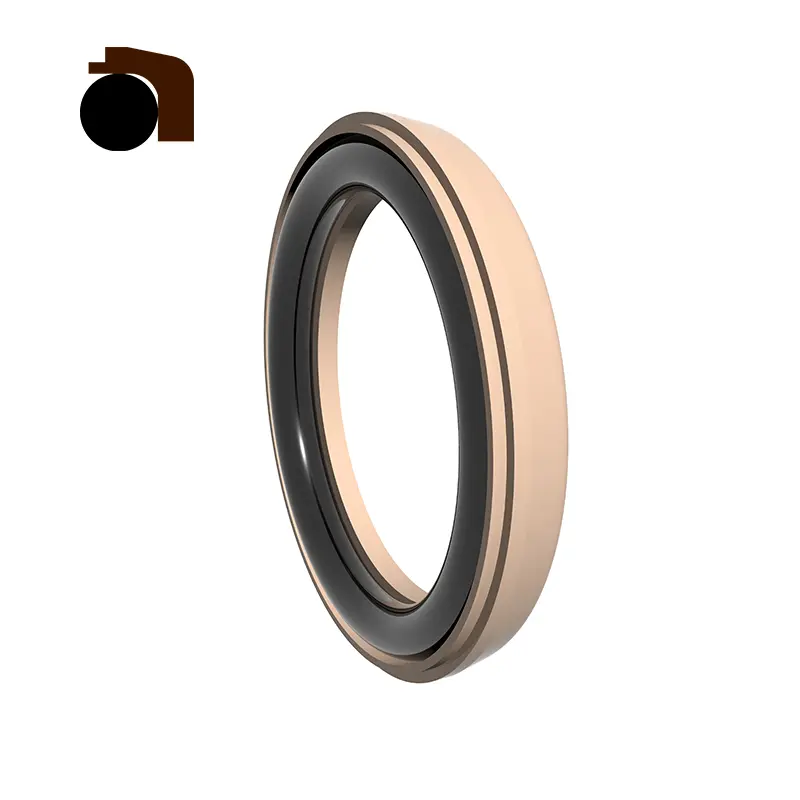

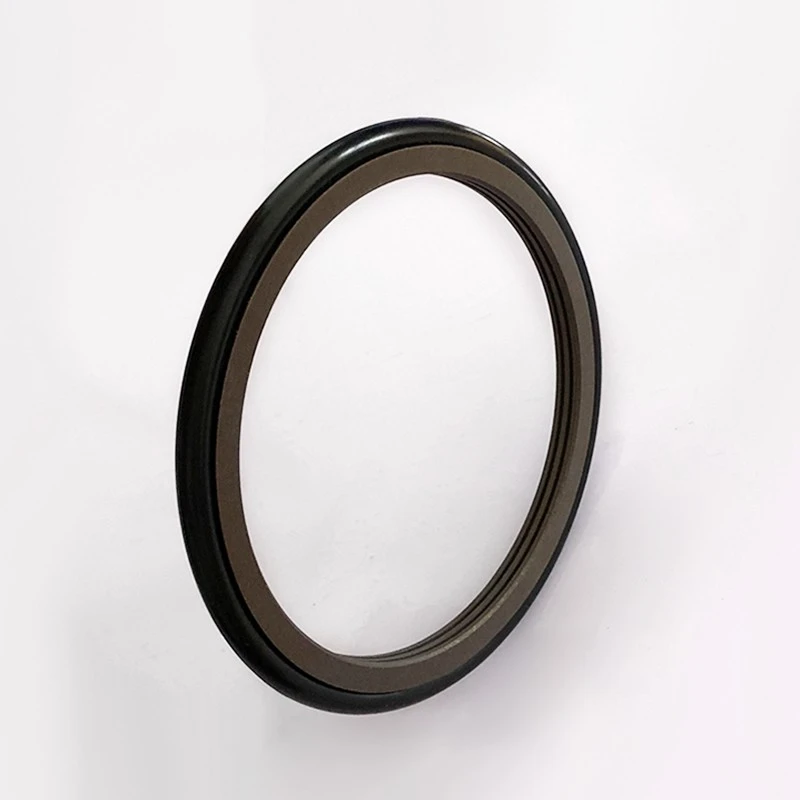

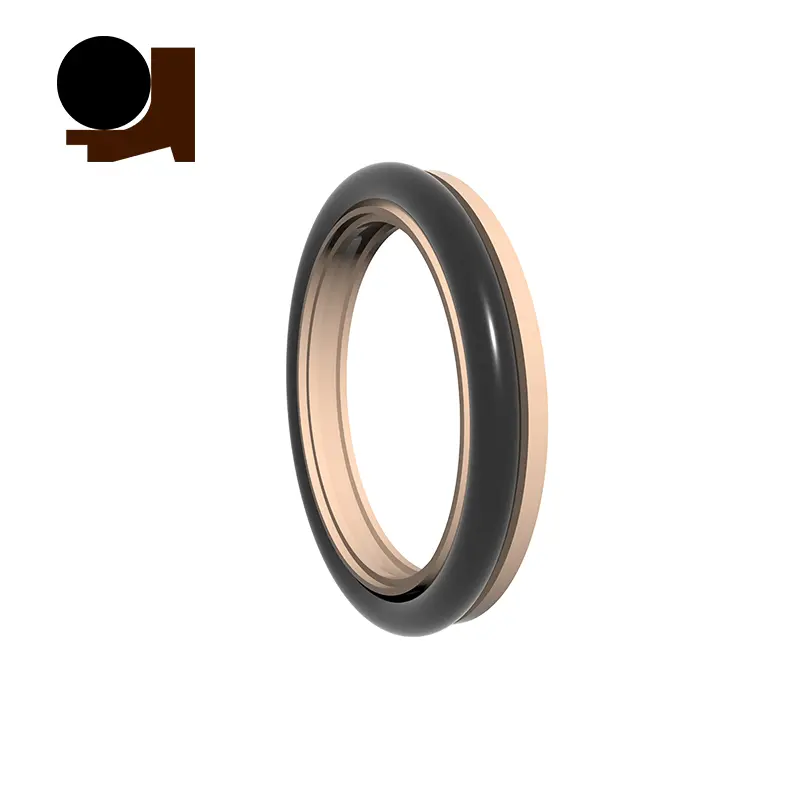

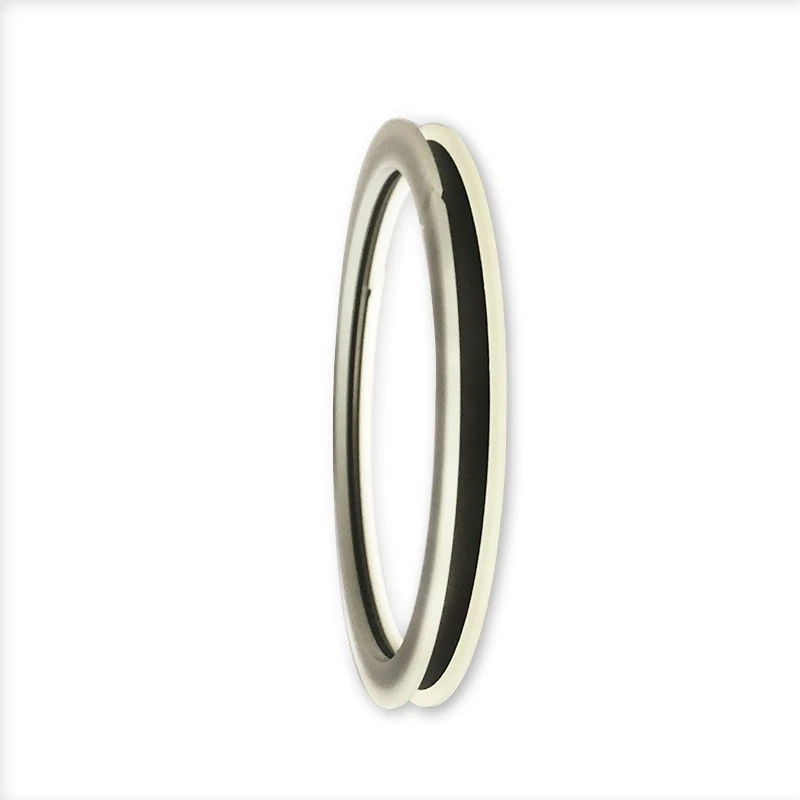

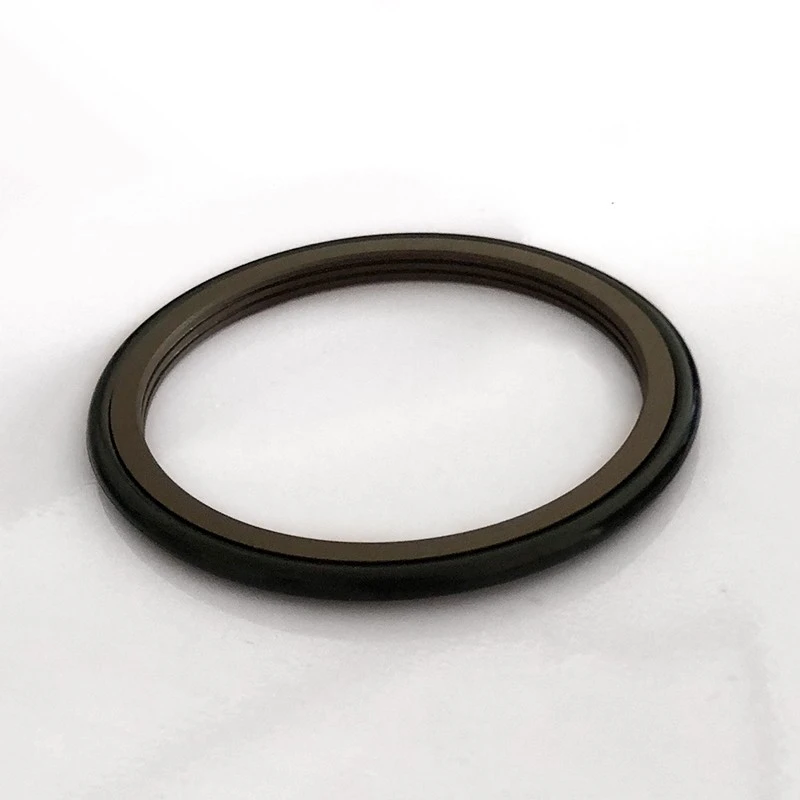

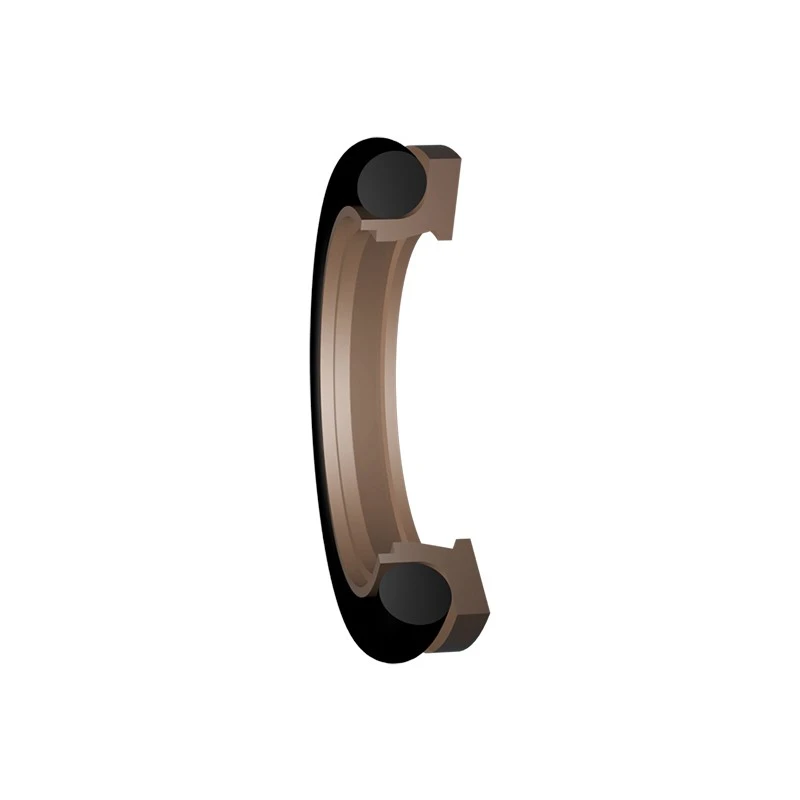

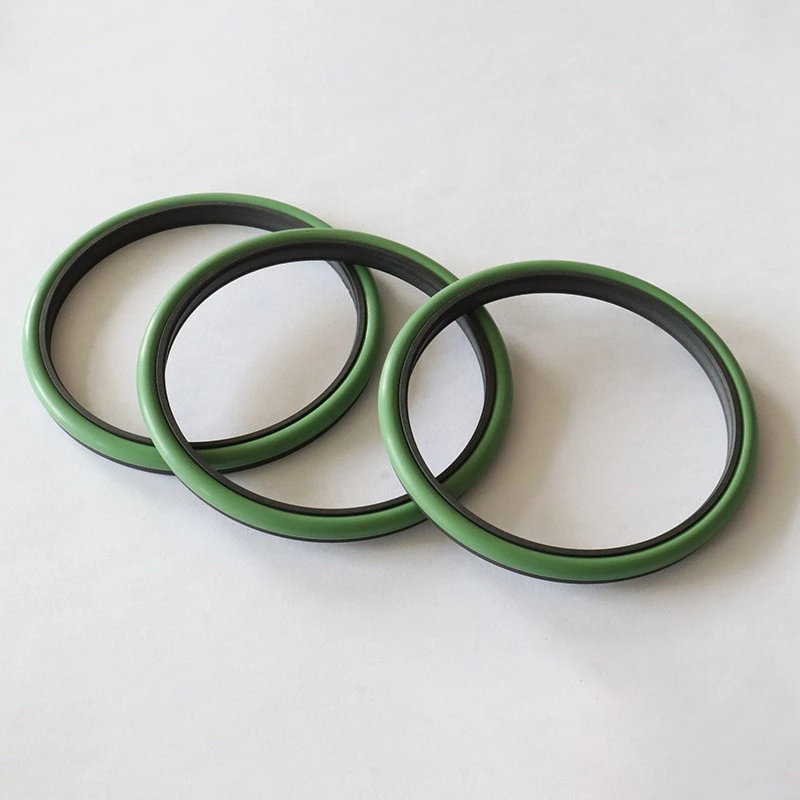

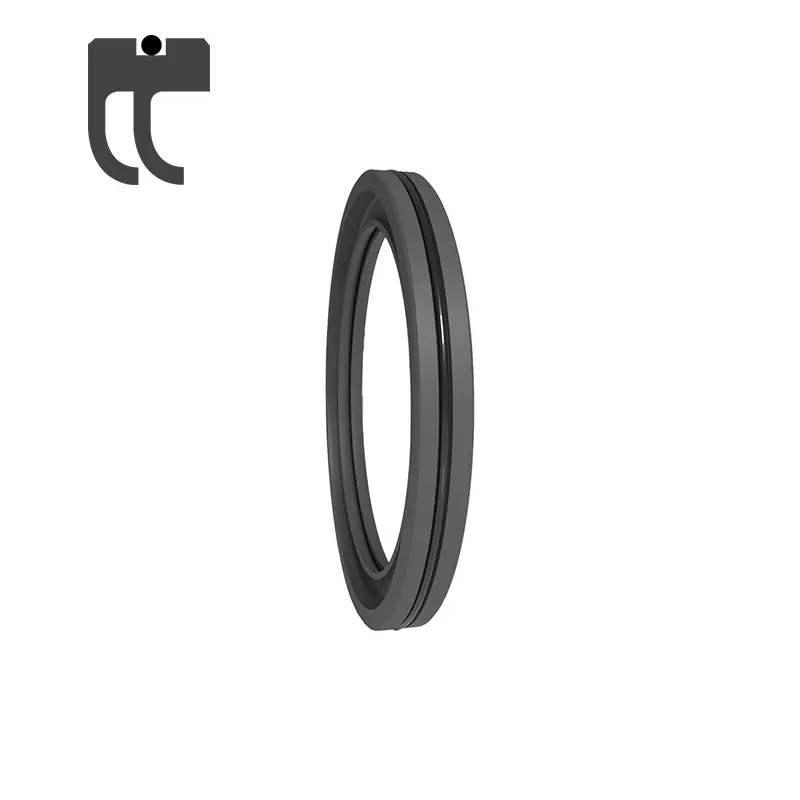

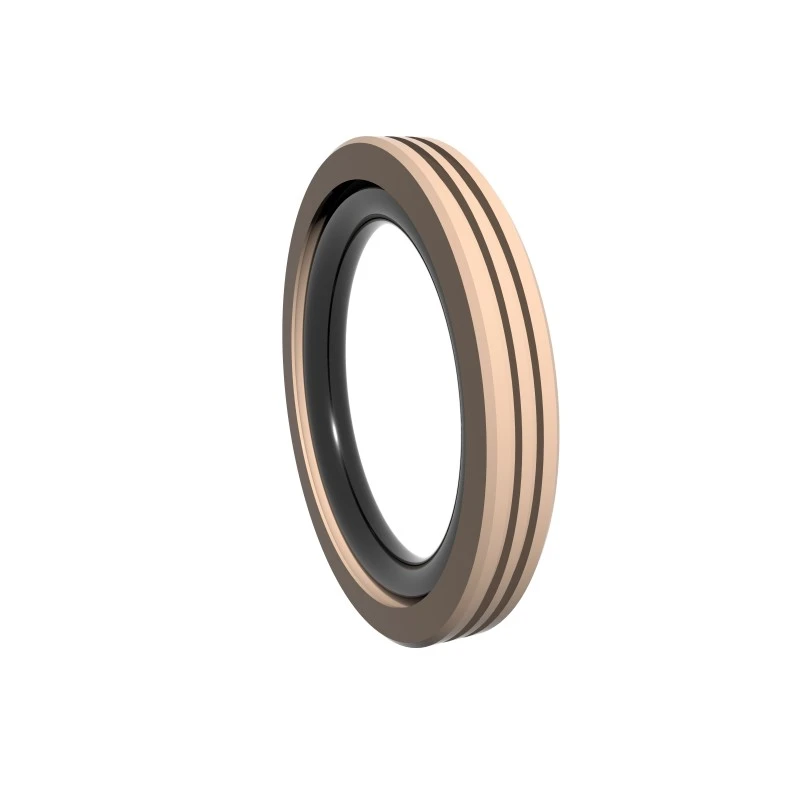

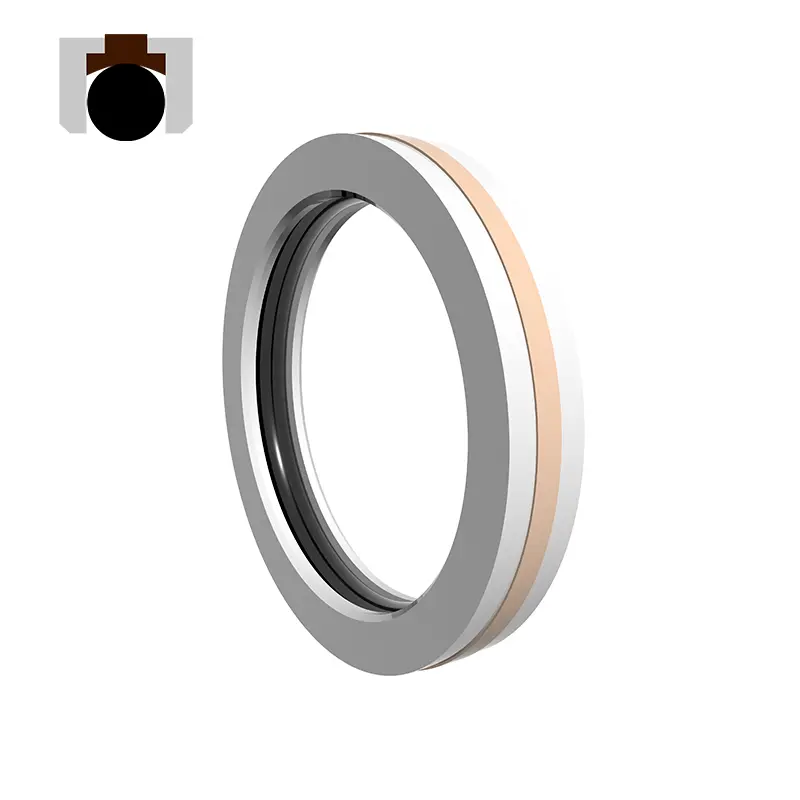

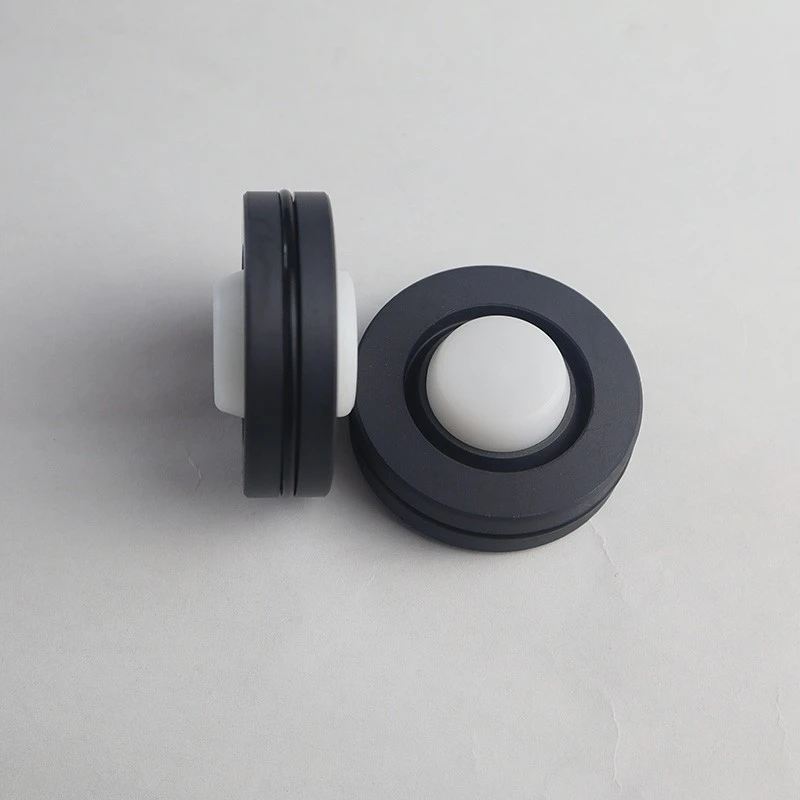

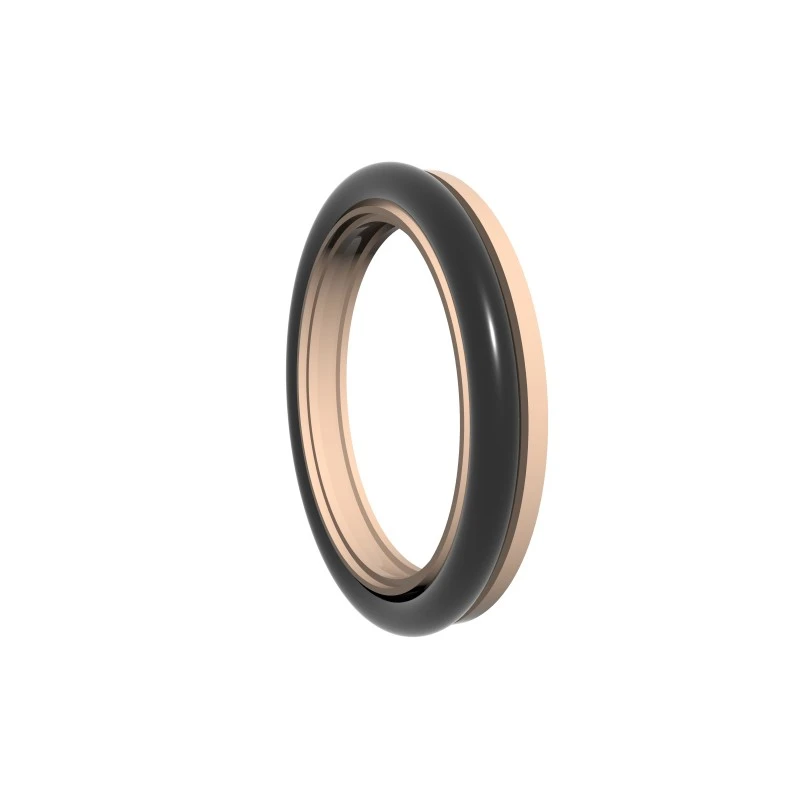

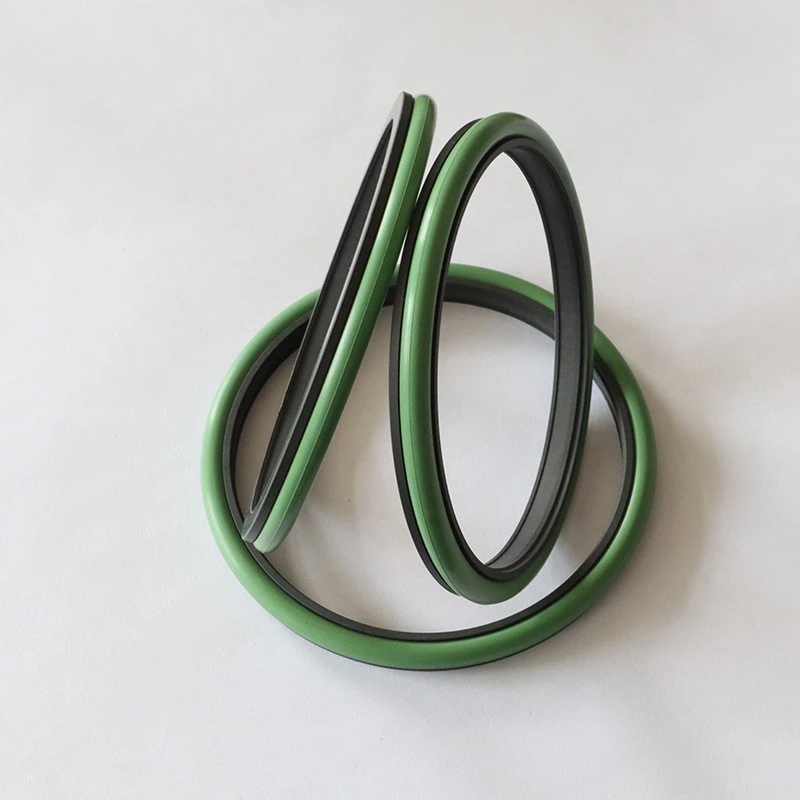

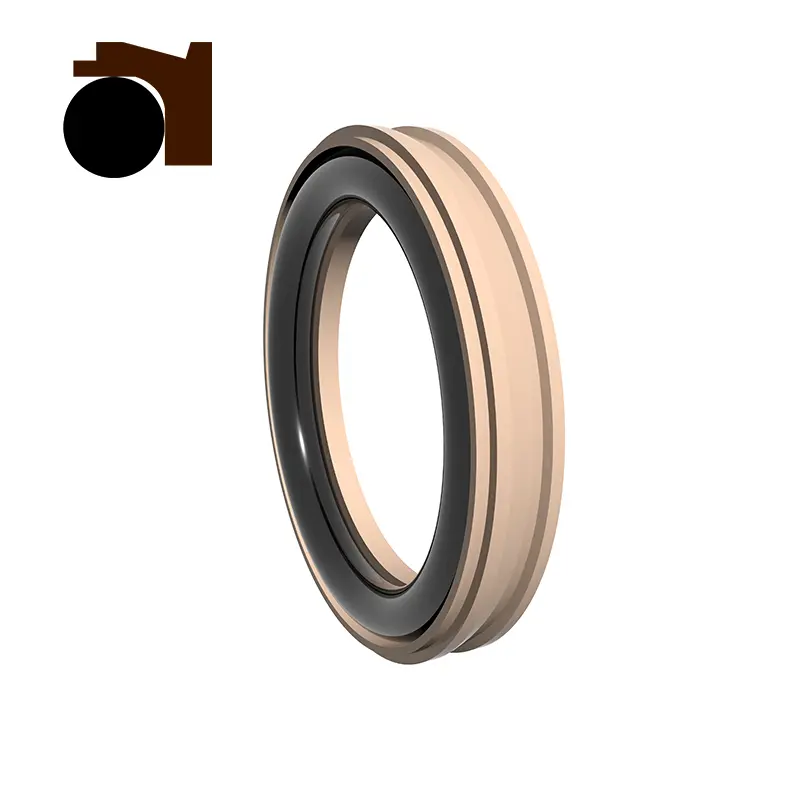

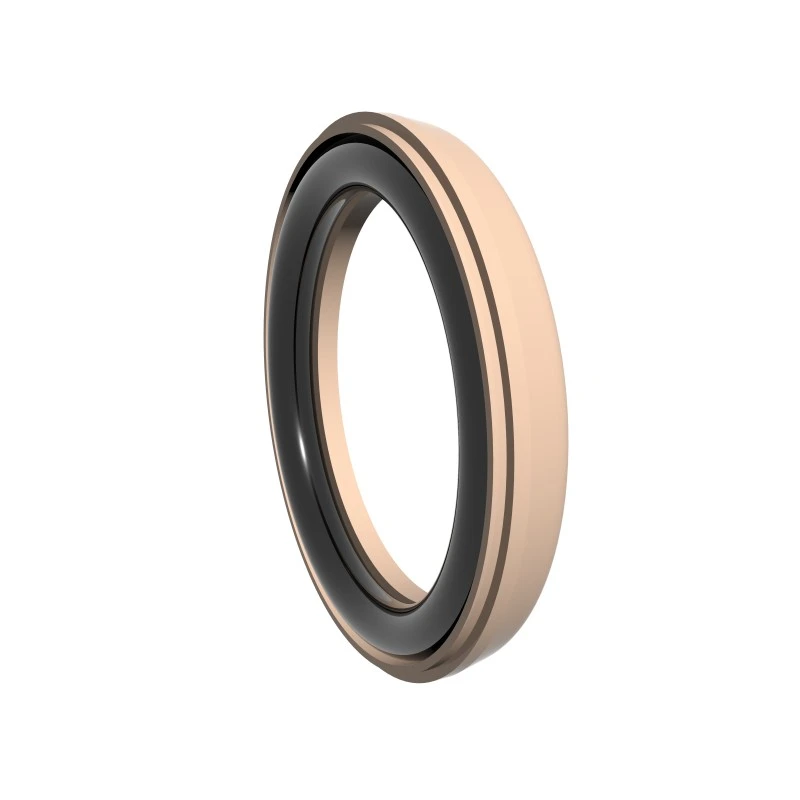

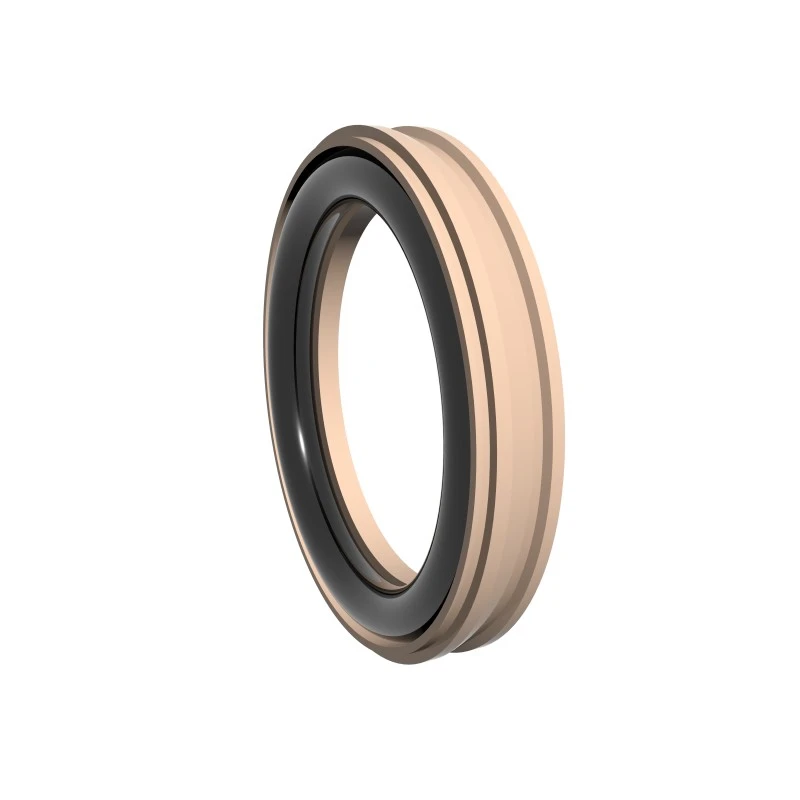

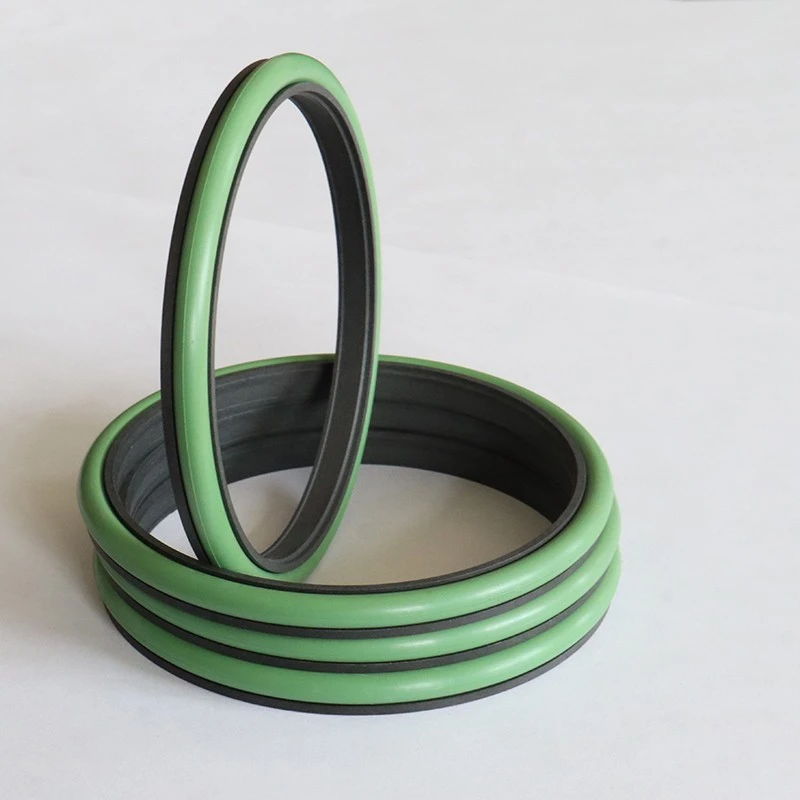

В серии RC2051 используется комбинация заполненных зубчатых кольцевых колец и уплотнительных колец для одностороннего уплотнения. Он имеет низкое трение и высокие характеристики уплотнения и делится на стандартный тип (RC2051-B) и высокоскоростный тип (RC2051-G).

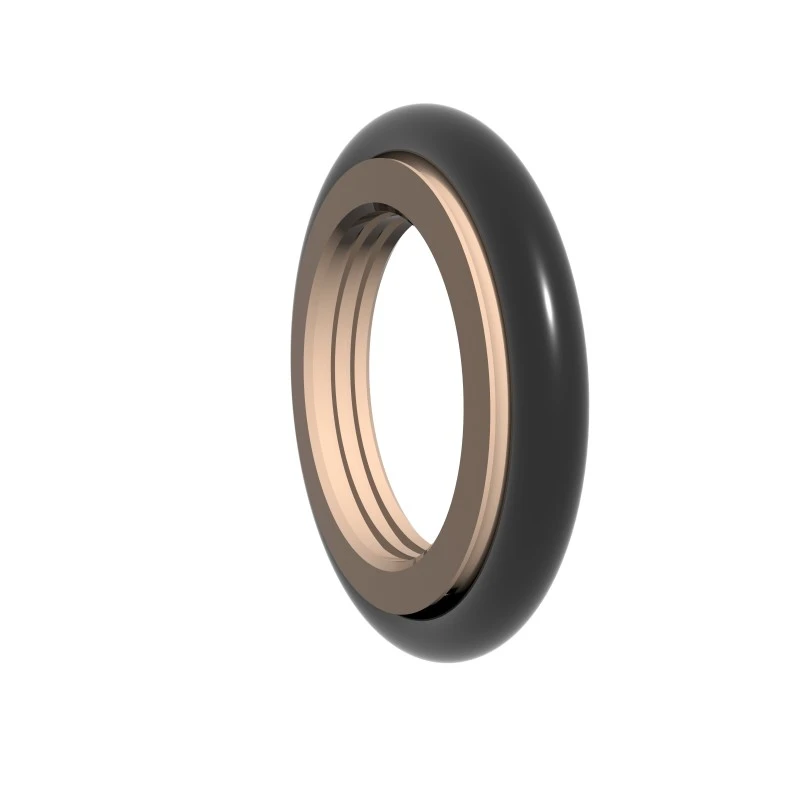

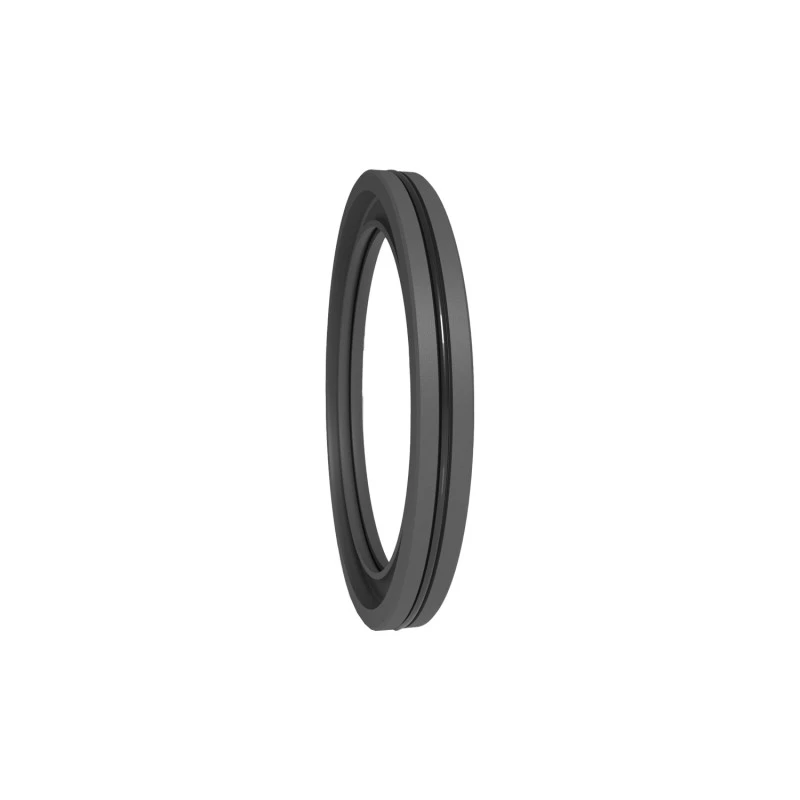

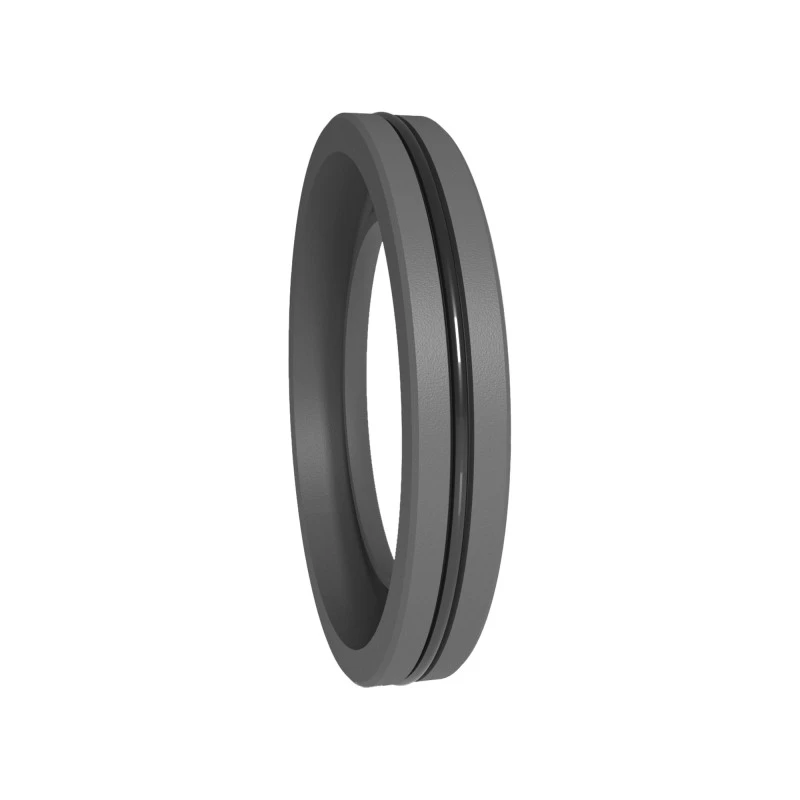

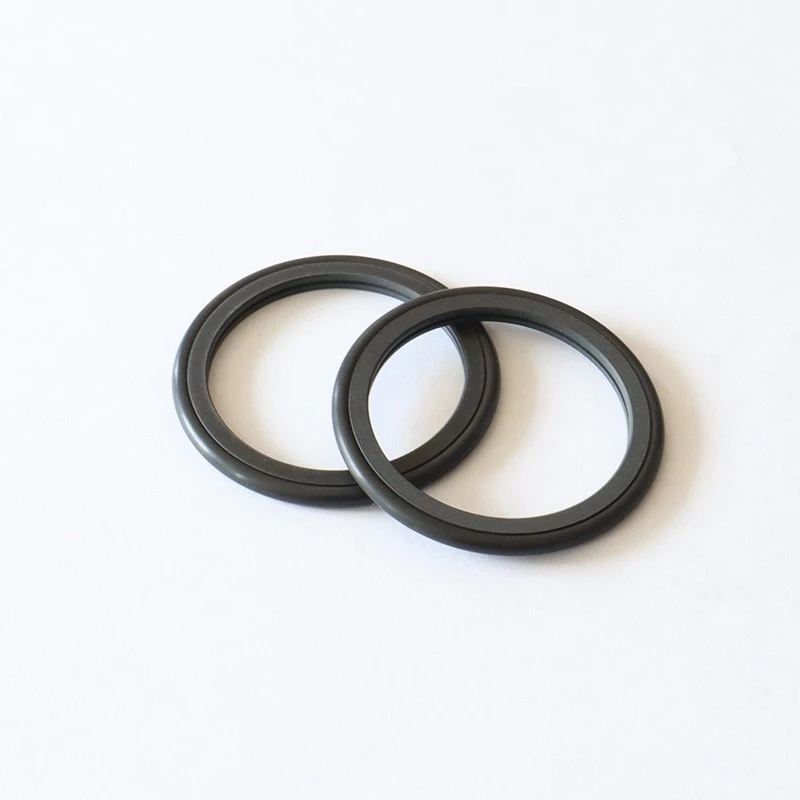

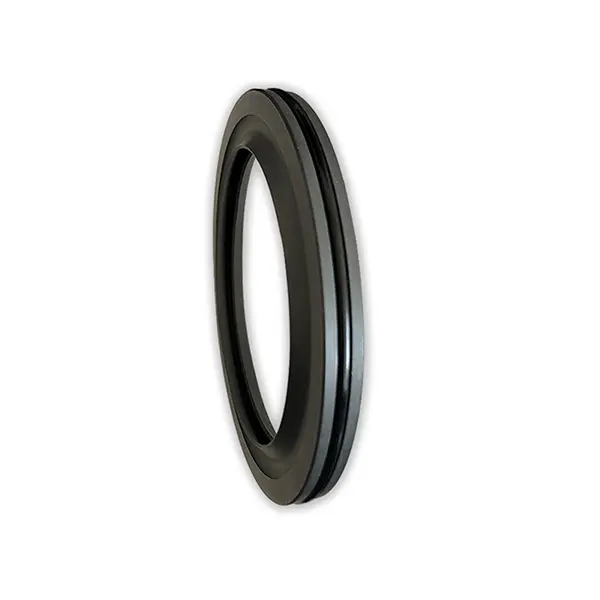

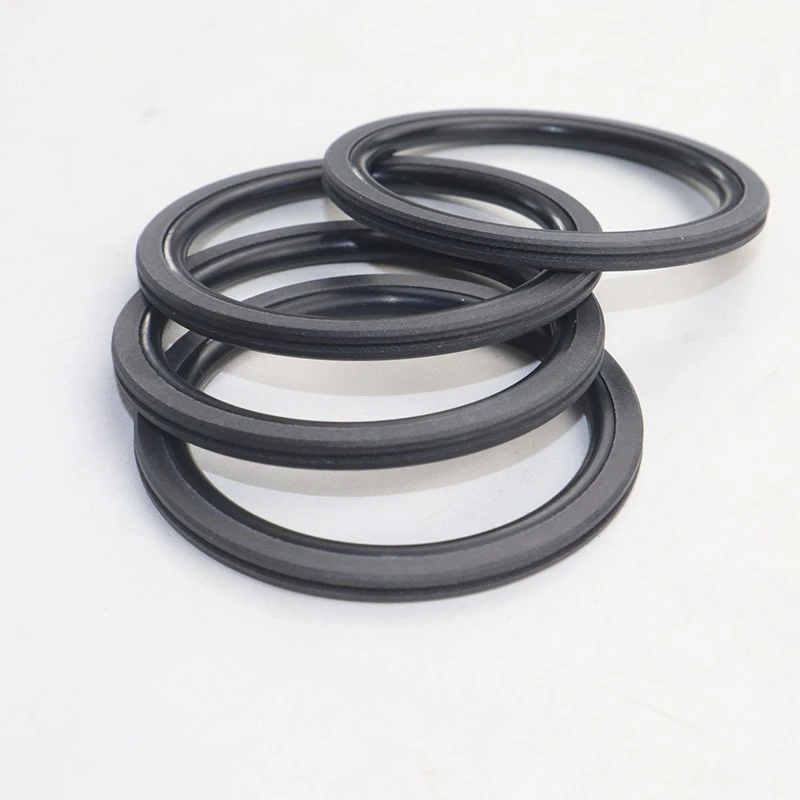

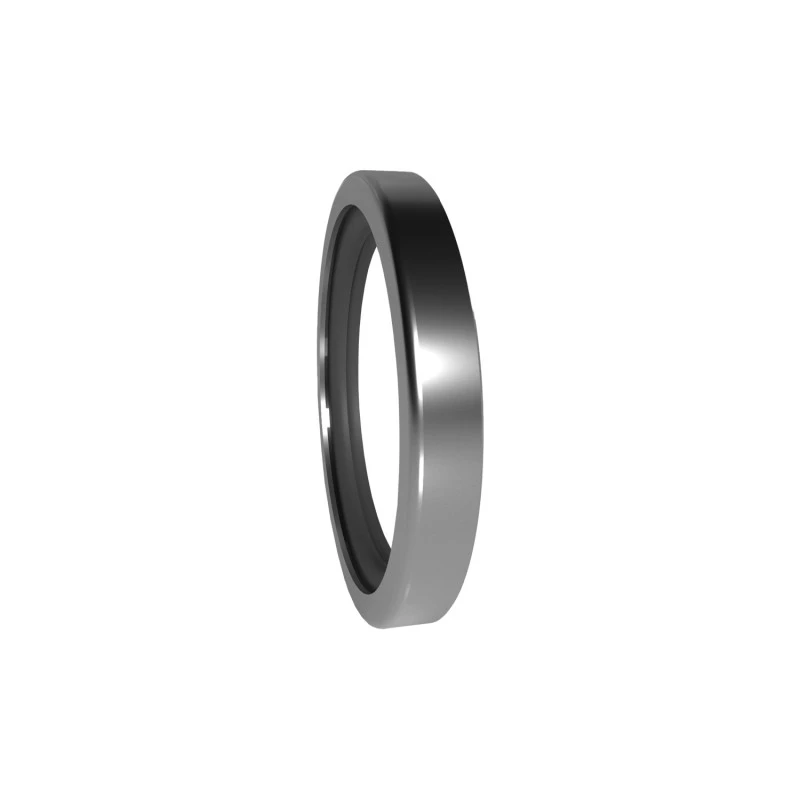

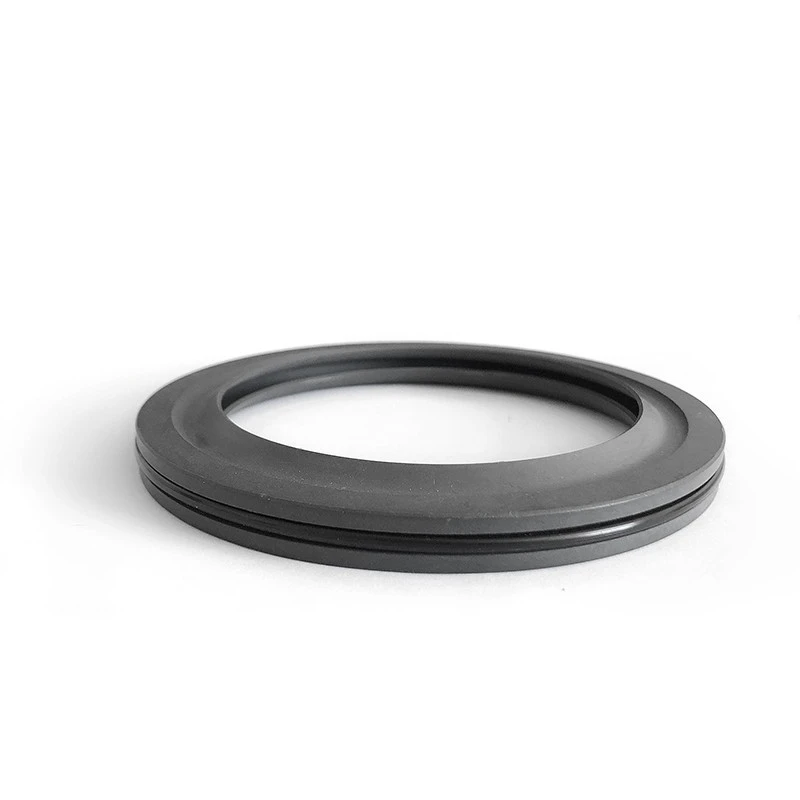

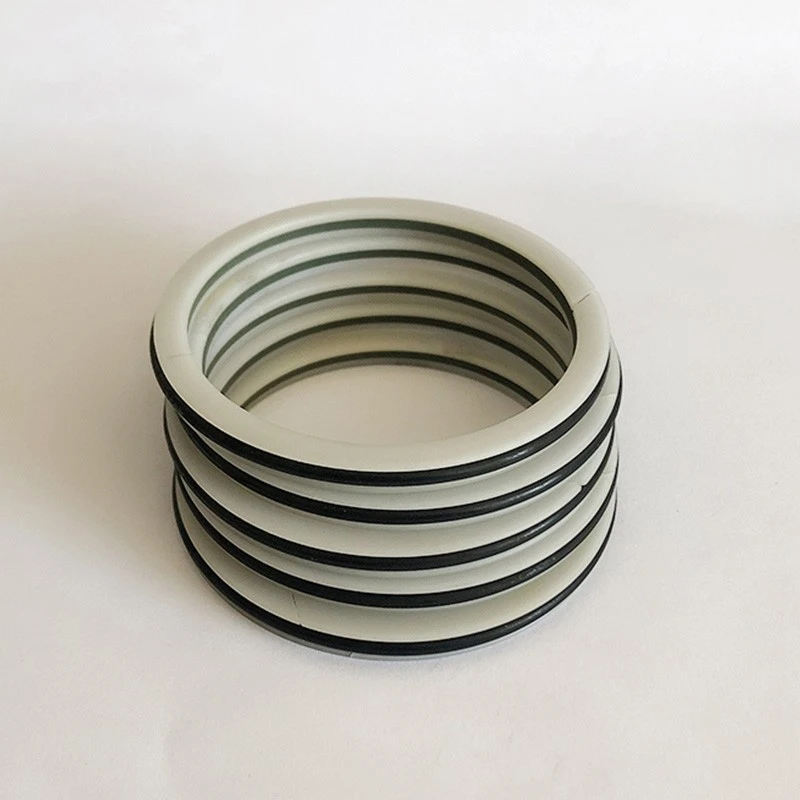

Серия RC2052 и RC2054 оснащена квадратными кольцами уплотнения с канавками для хранения масла, которые подходят для гидравлического вращающегося уплотнения. Структура компактная и поддерживает среду давления воды.

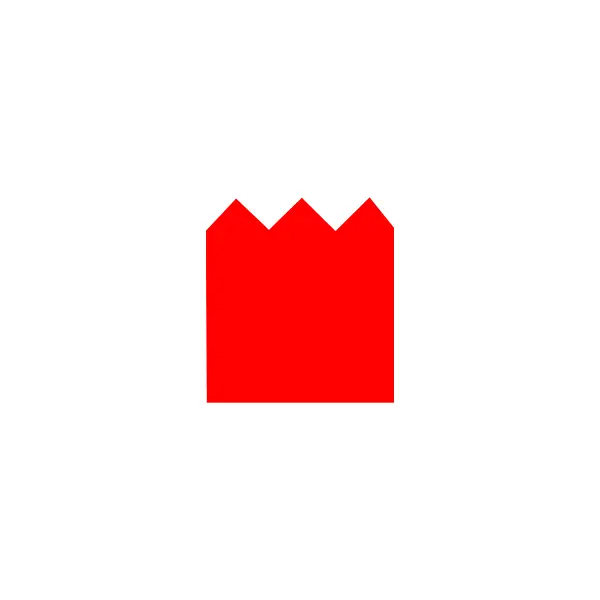

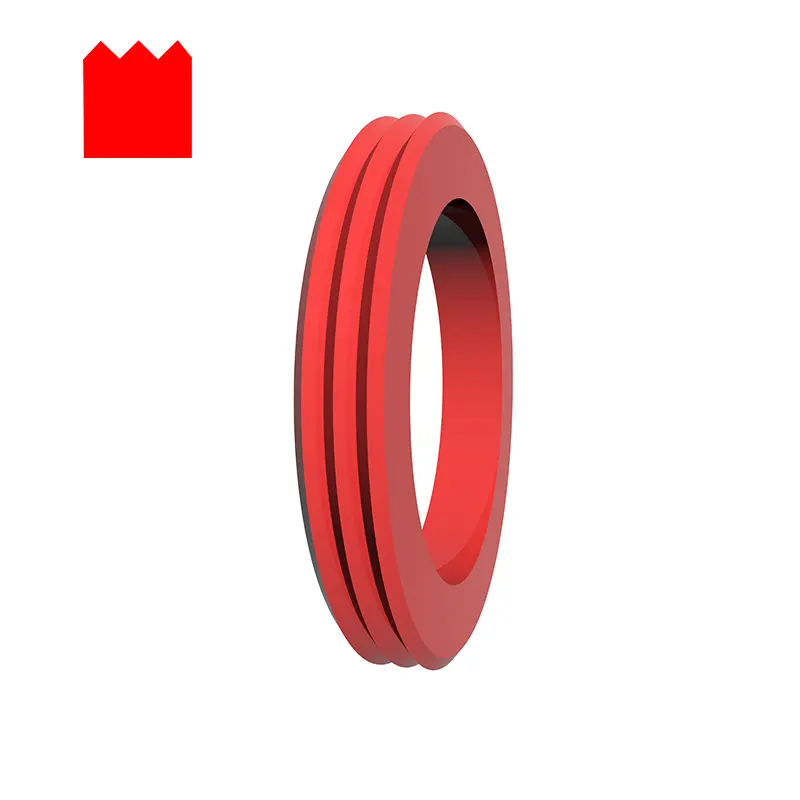

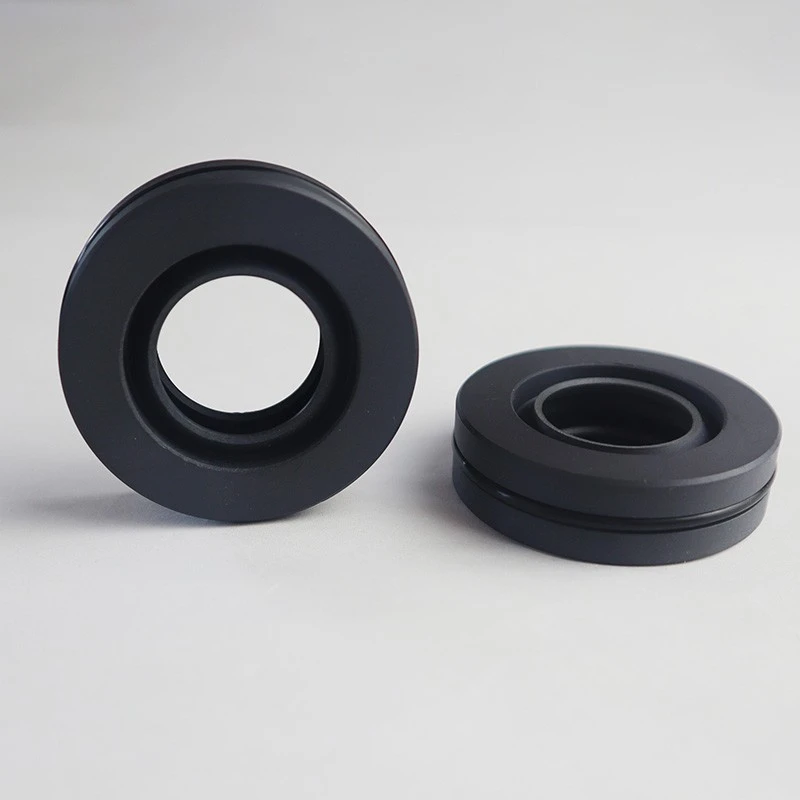

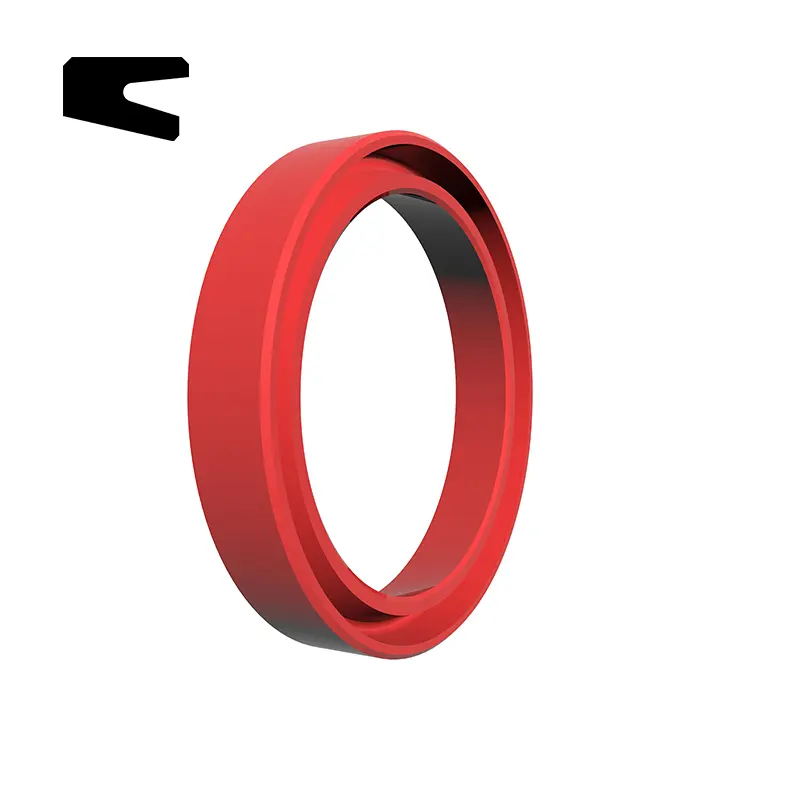

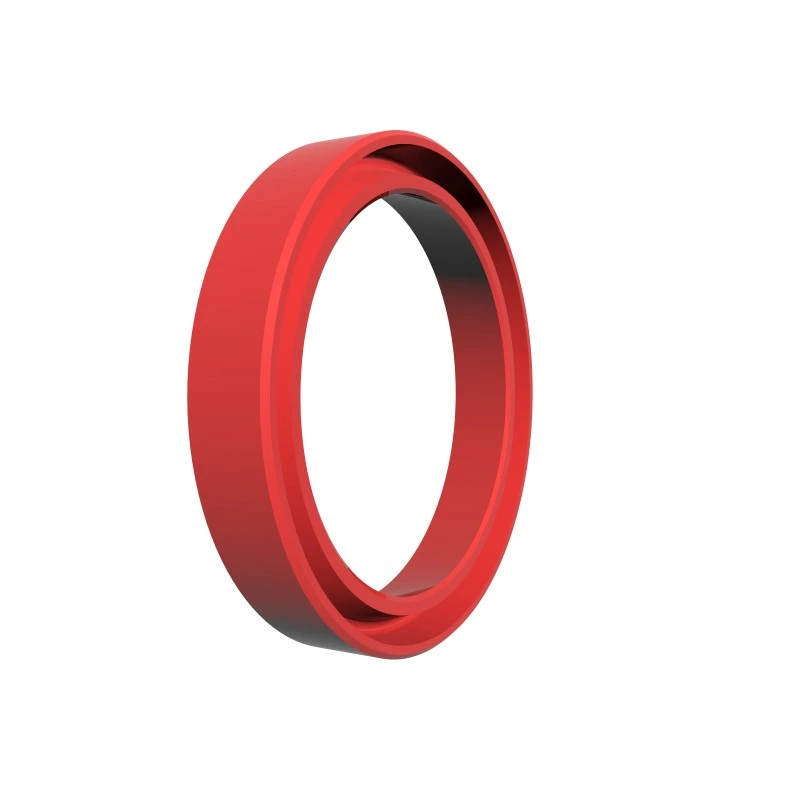

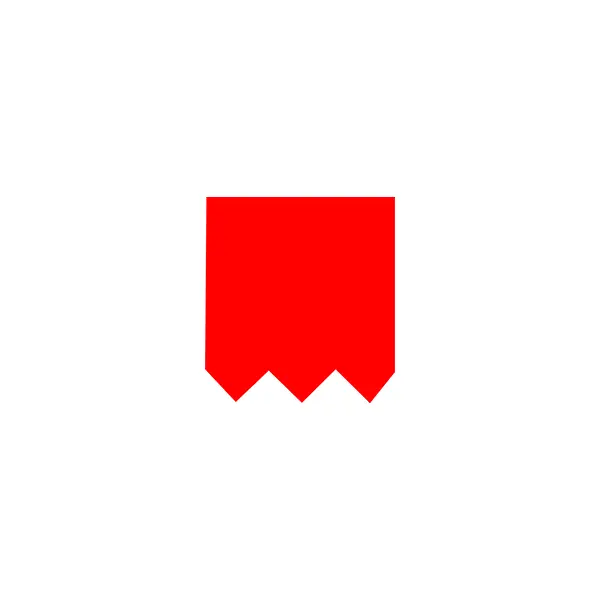

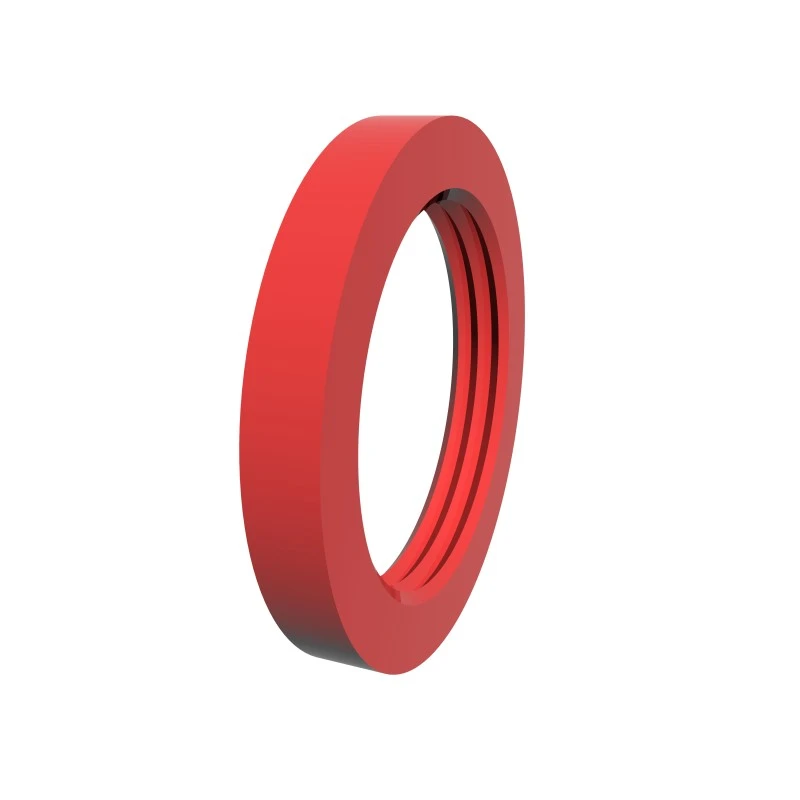

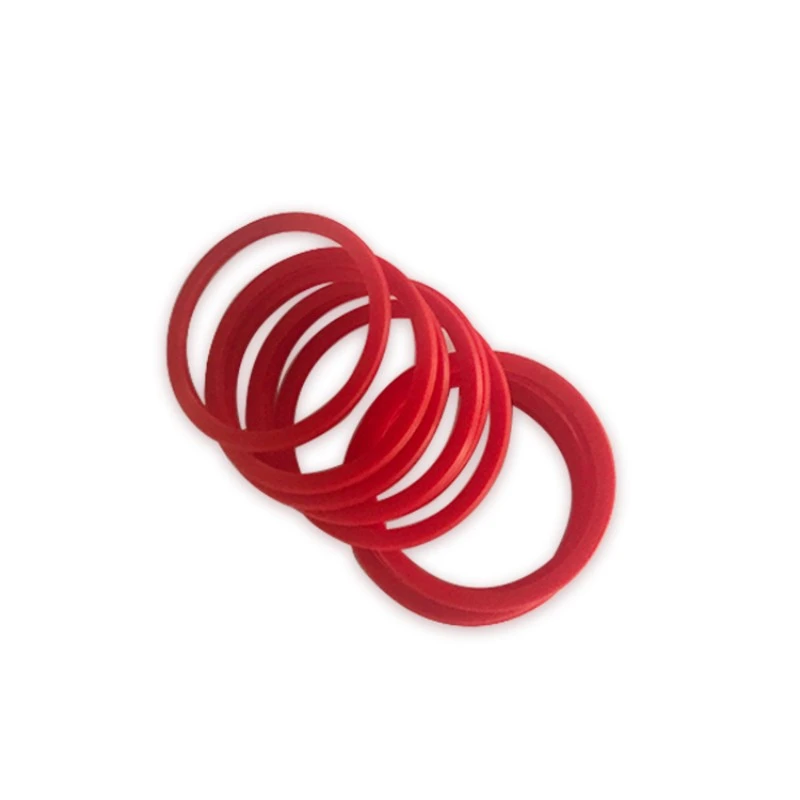

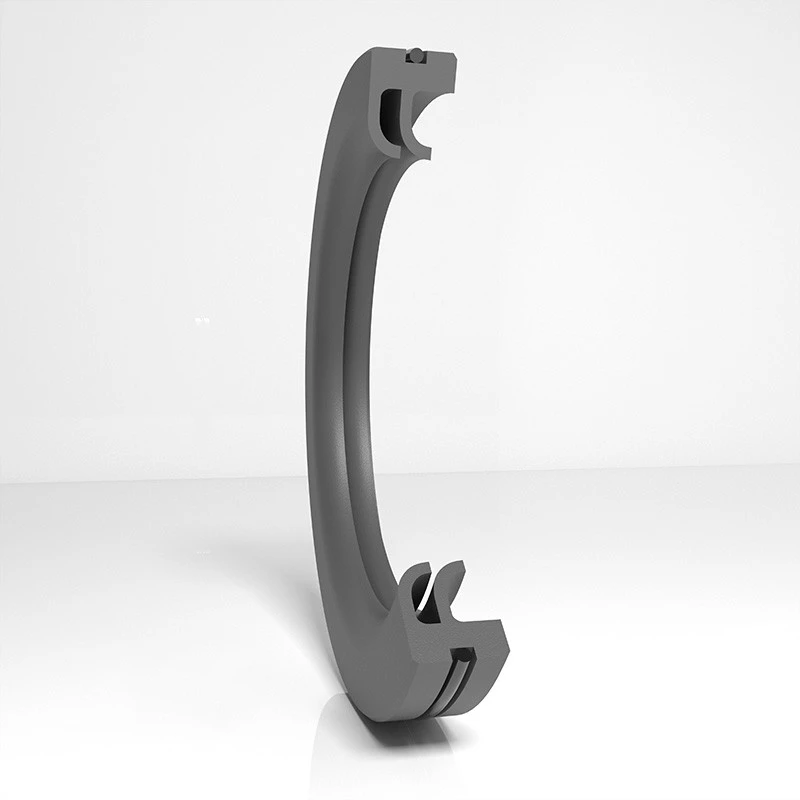

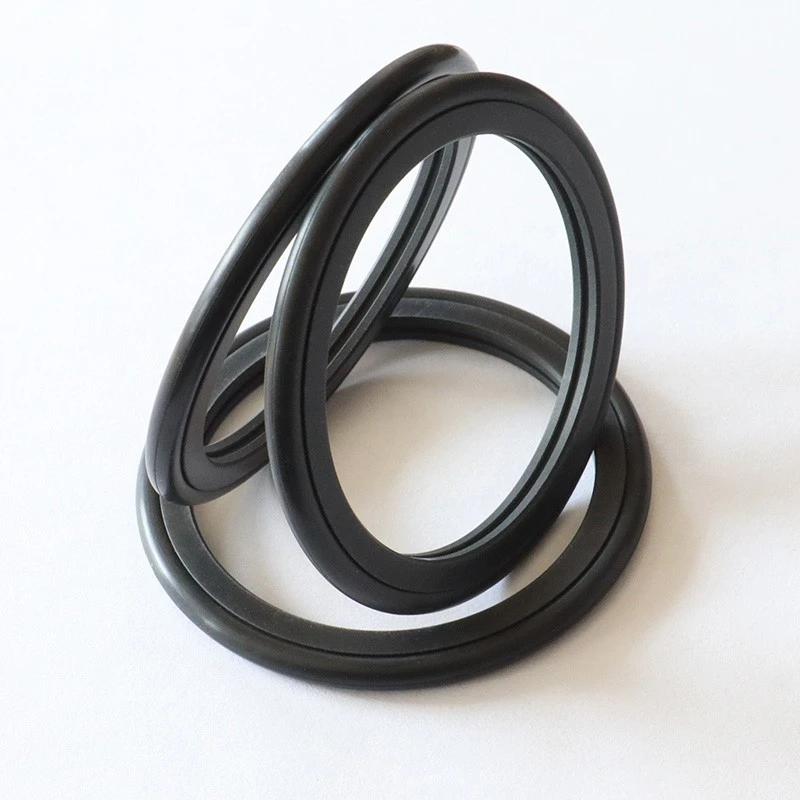

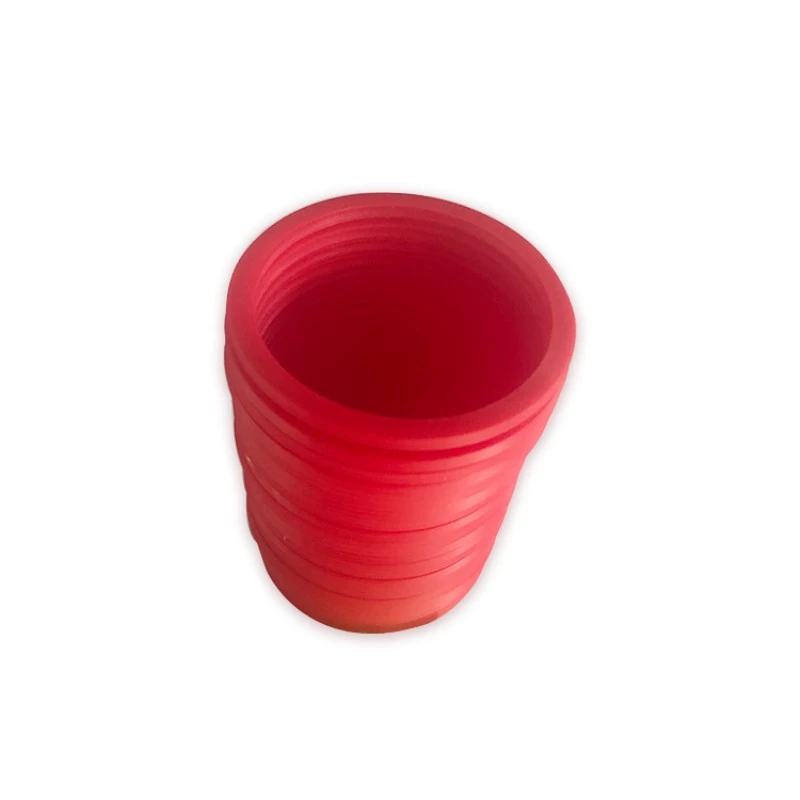

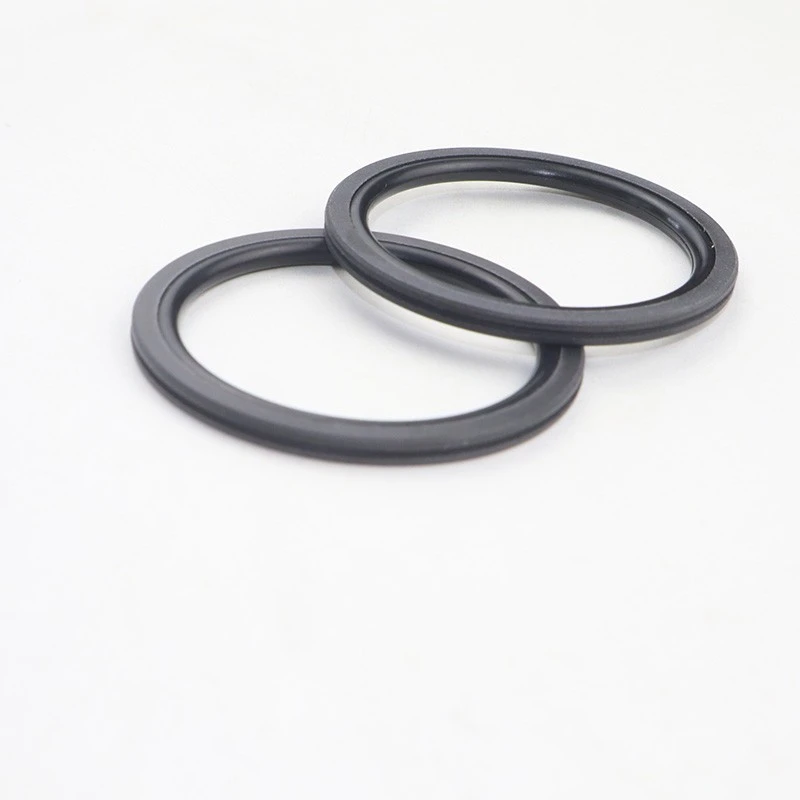

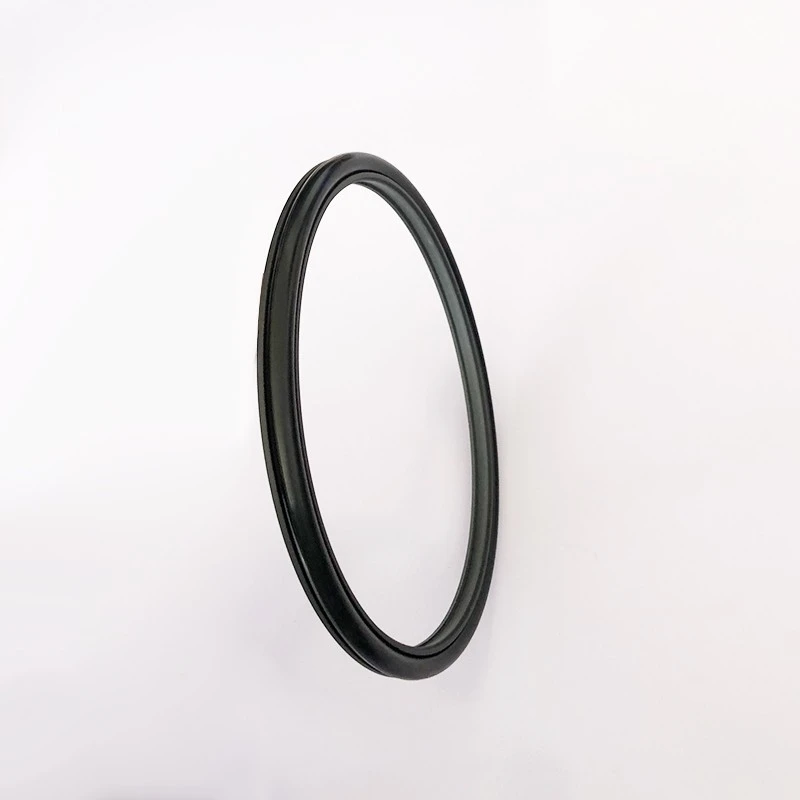

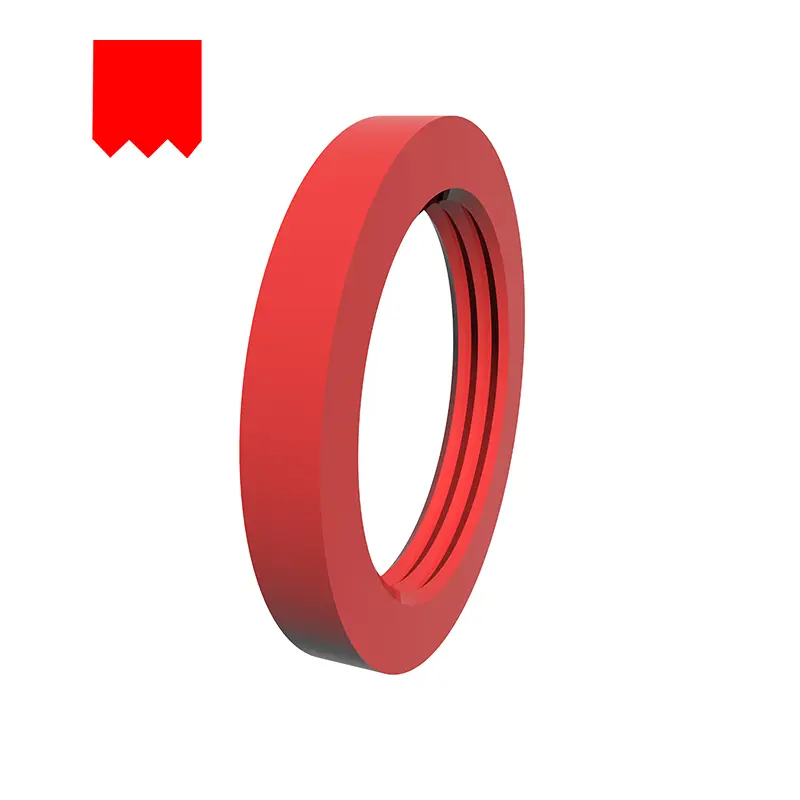

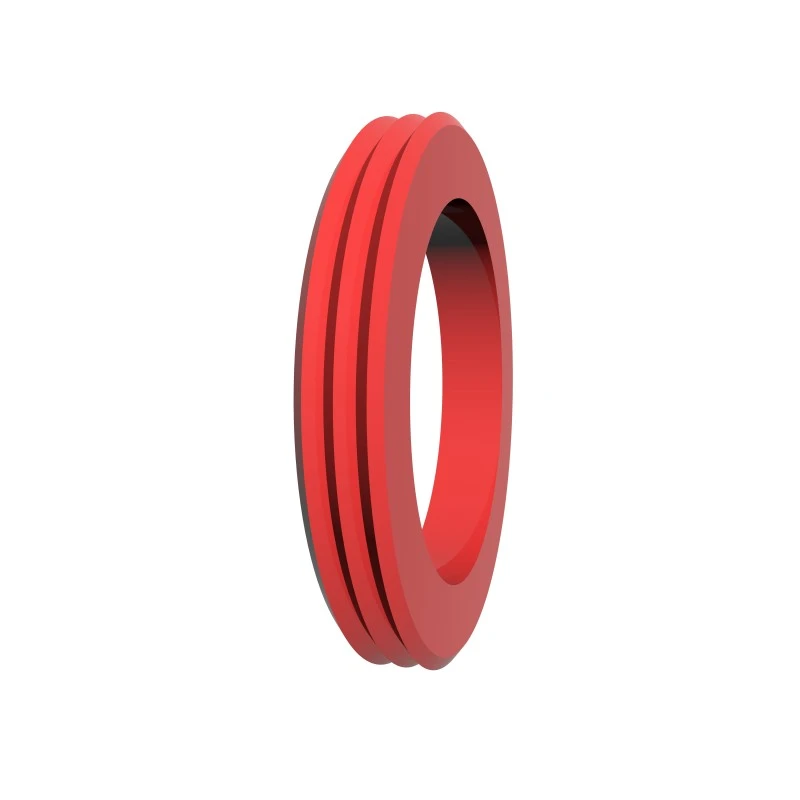

Серия RCX17 и RCX18 изготовлена из высокопроизводительных материалов PU, с зубчатым поперечным сечением для легкой установки. Они подходят для вращающегося вала и герметизации с вращением, а конструкция канавки взаимозаменяемо.

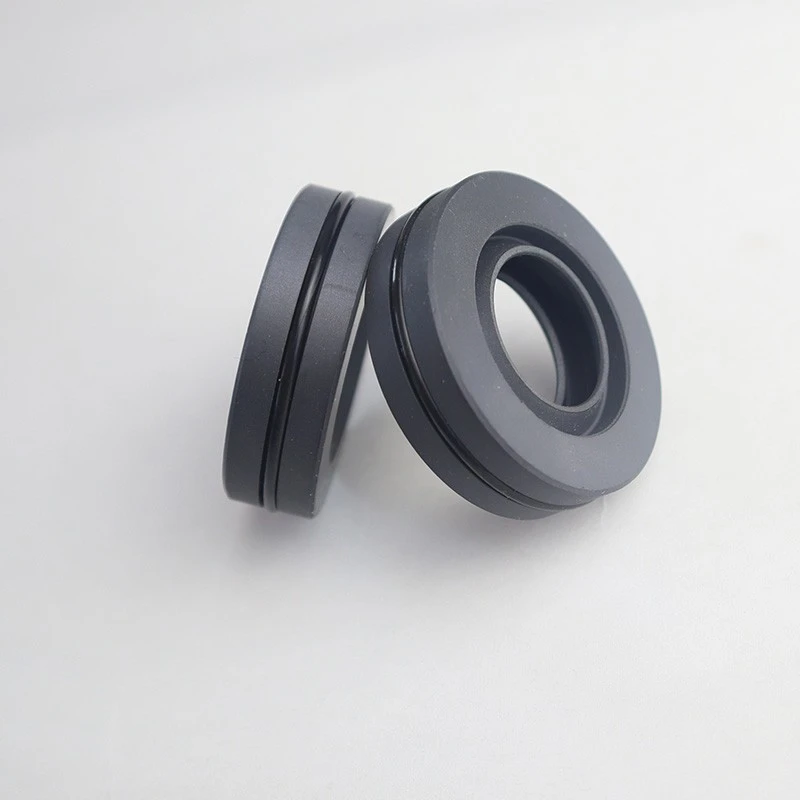

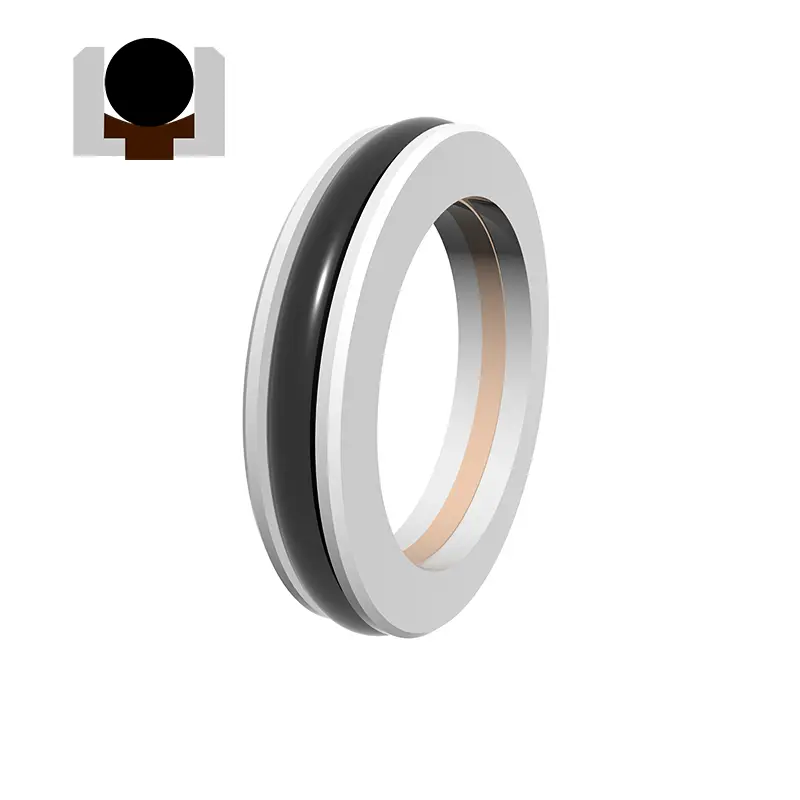

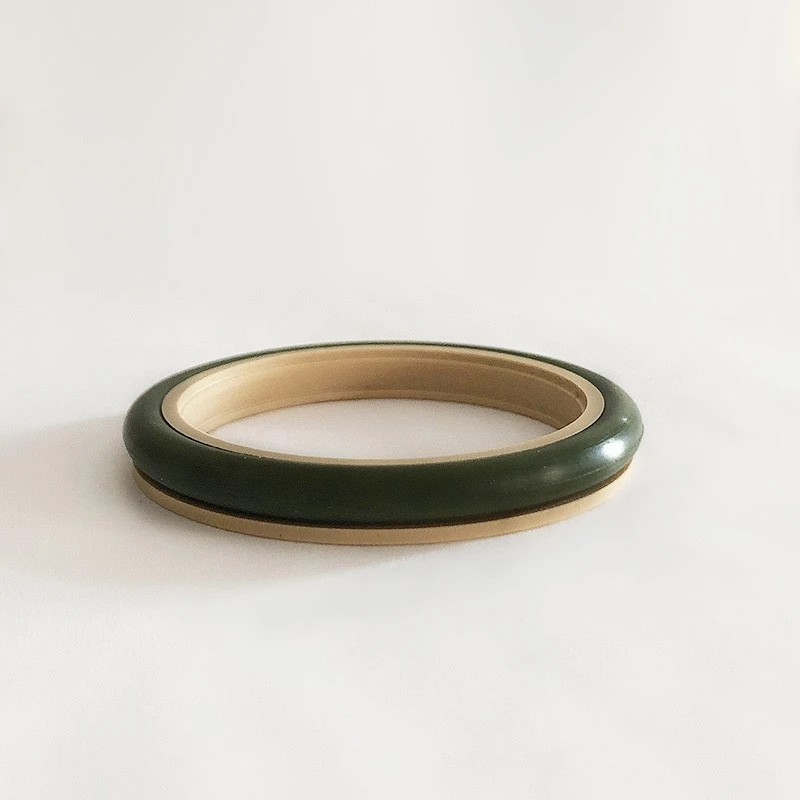

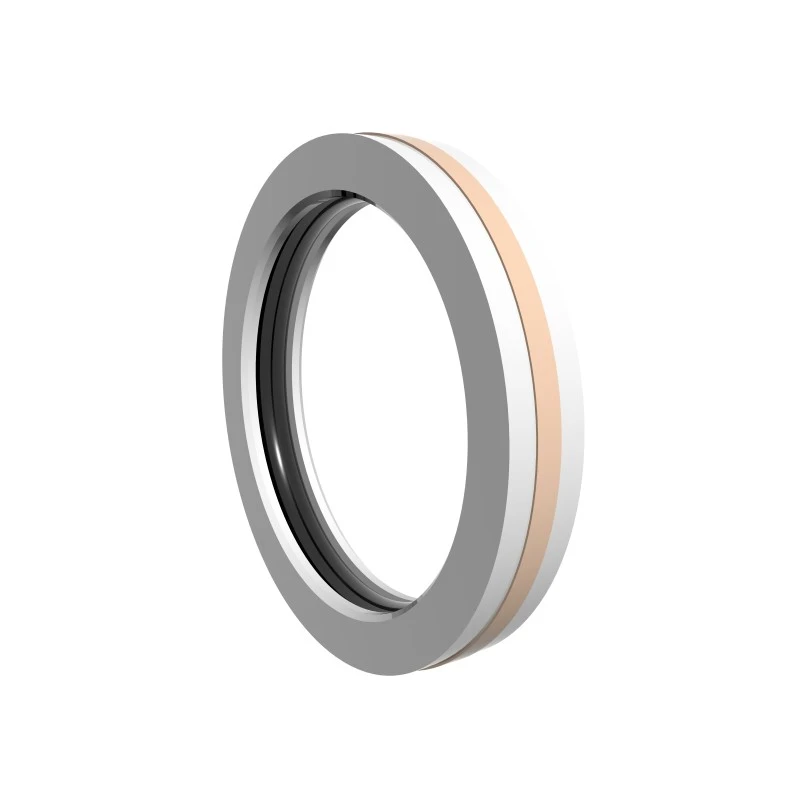

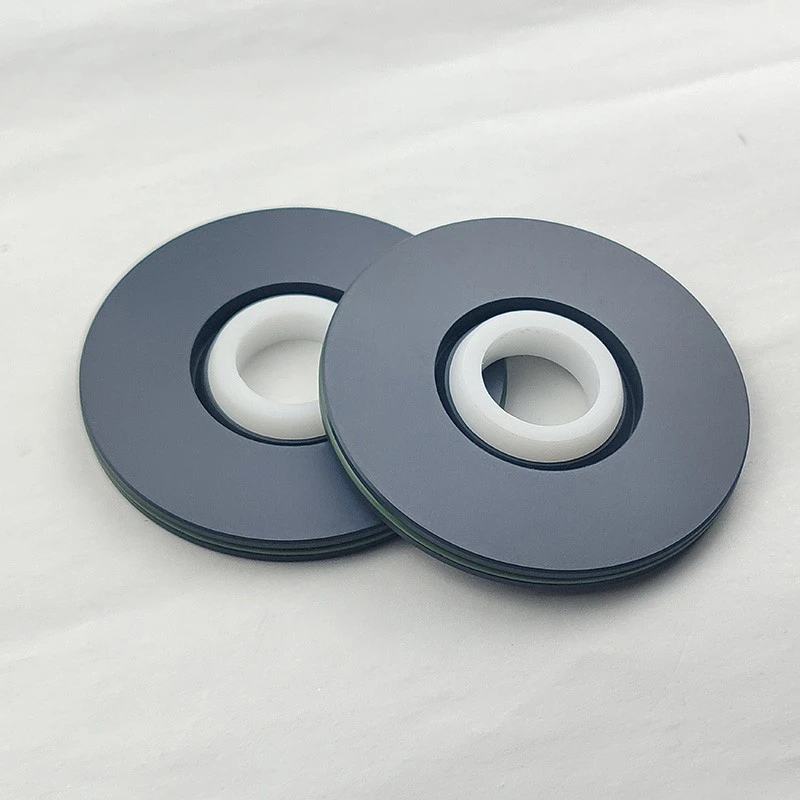

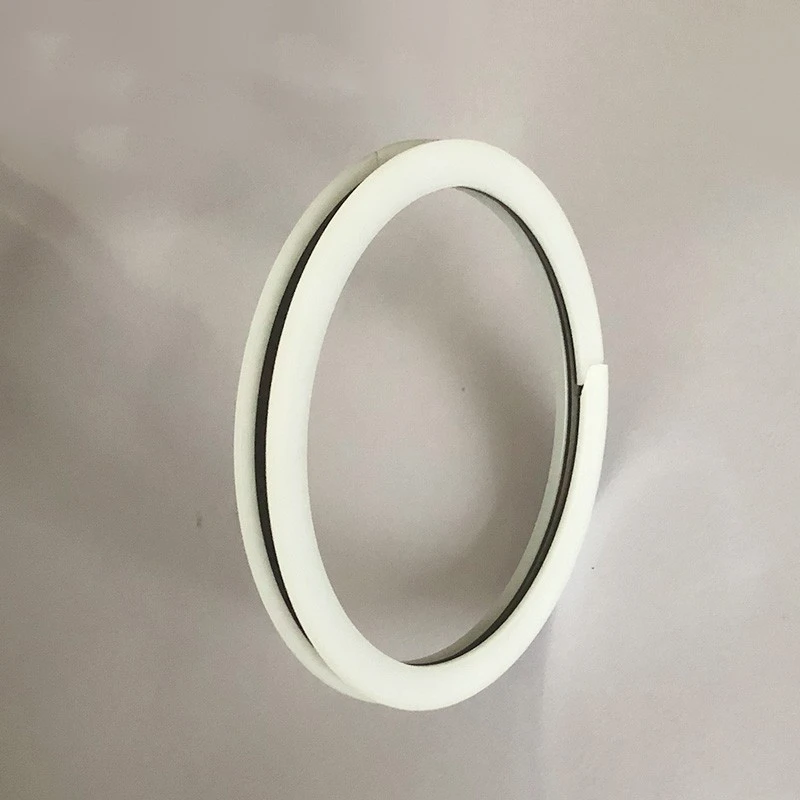

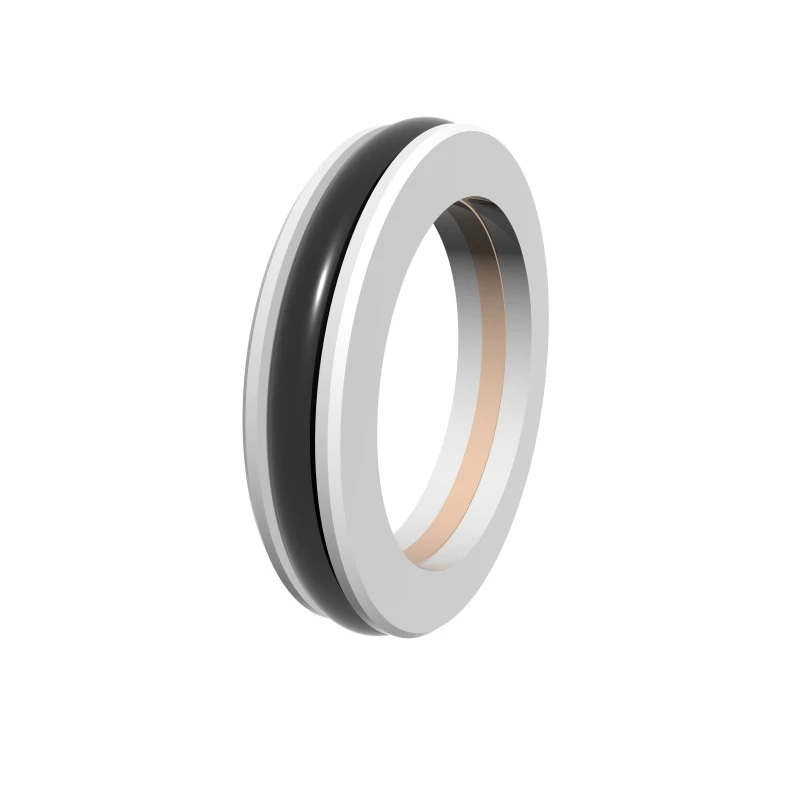

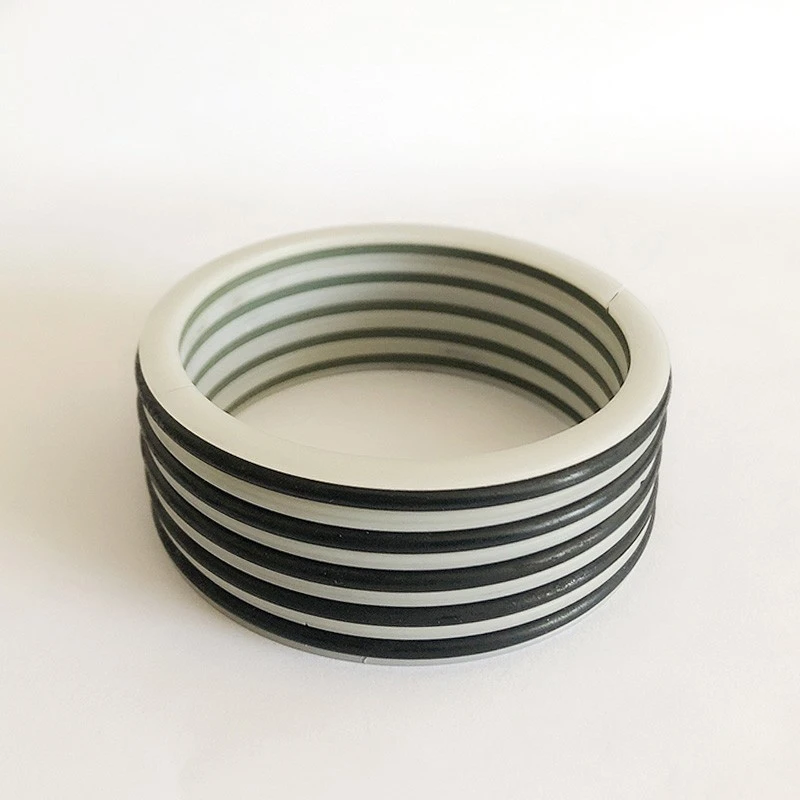

Серия RDI и RDA состоит из колец с герметизацией PTFE, пластиковых опорных колец и уплотнительных колец, которые подходят для низкоскоростного, вращающегося двунаправленного уплотнения, сопротивления высокого давления, низкого трения и длительного срока службы.

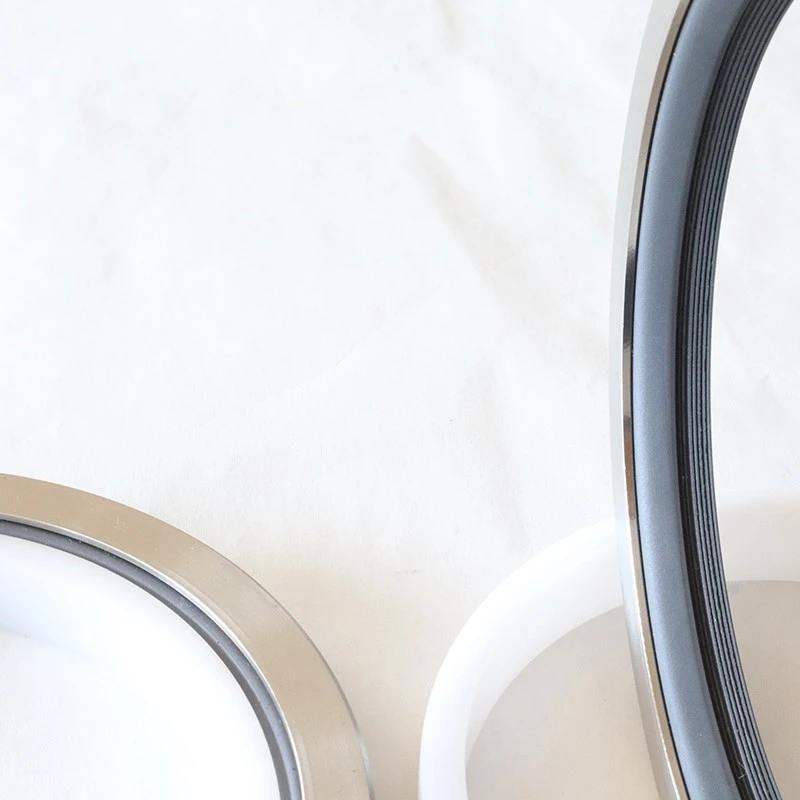

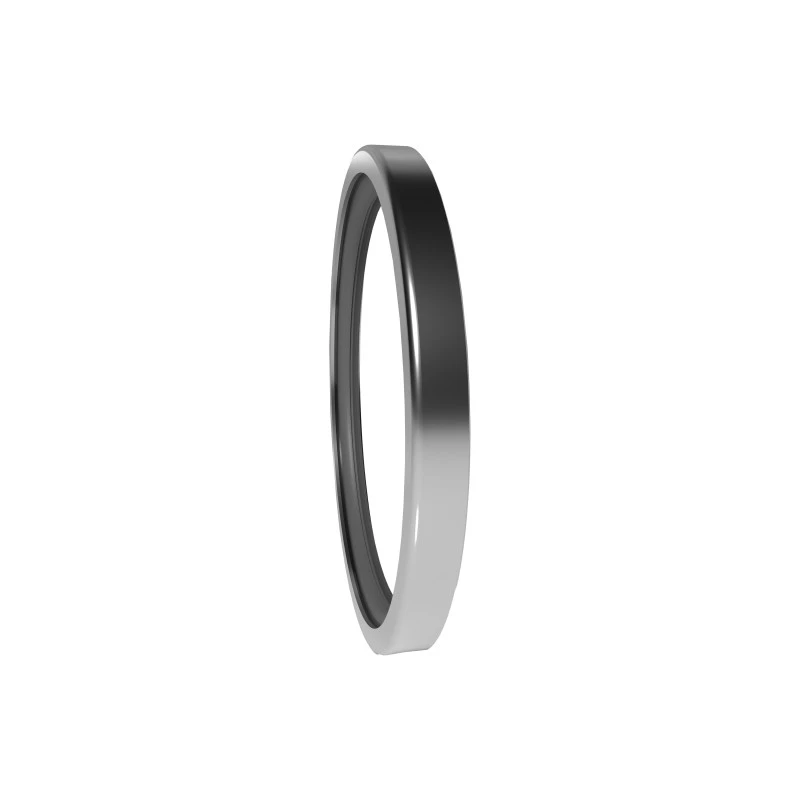

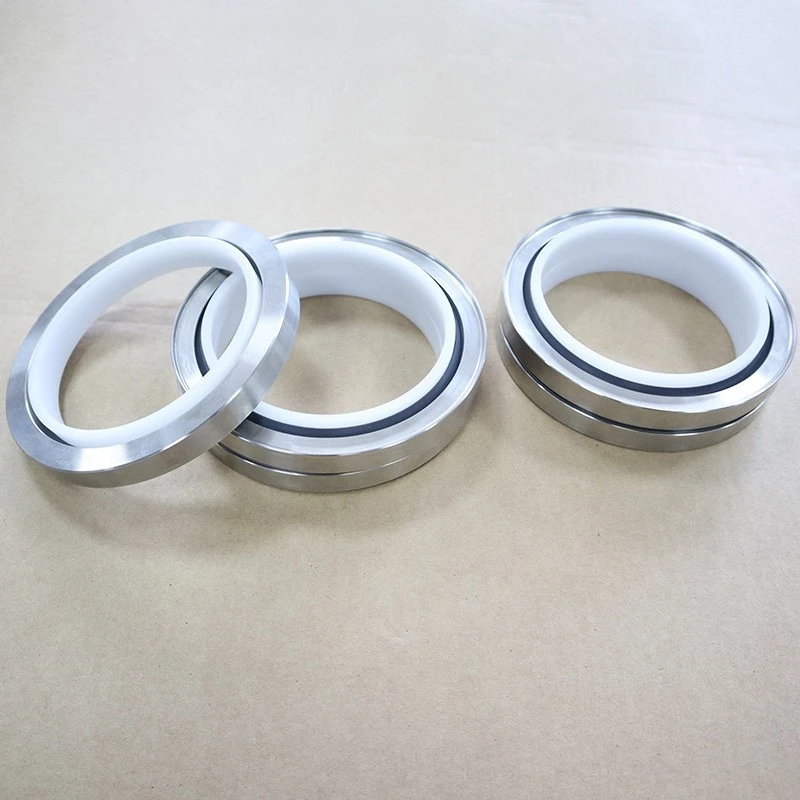

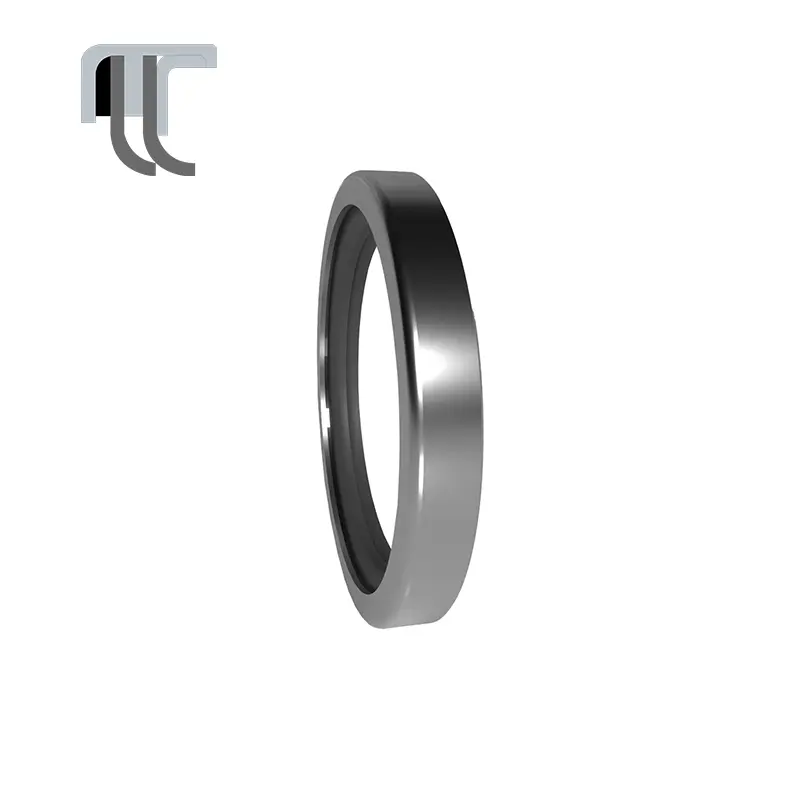

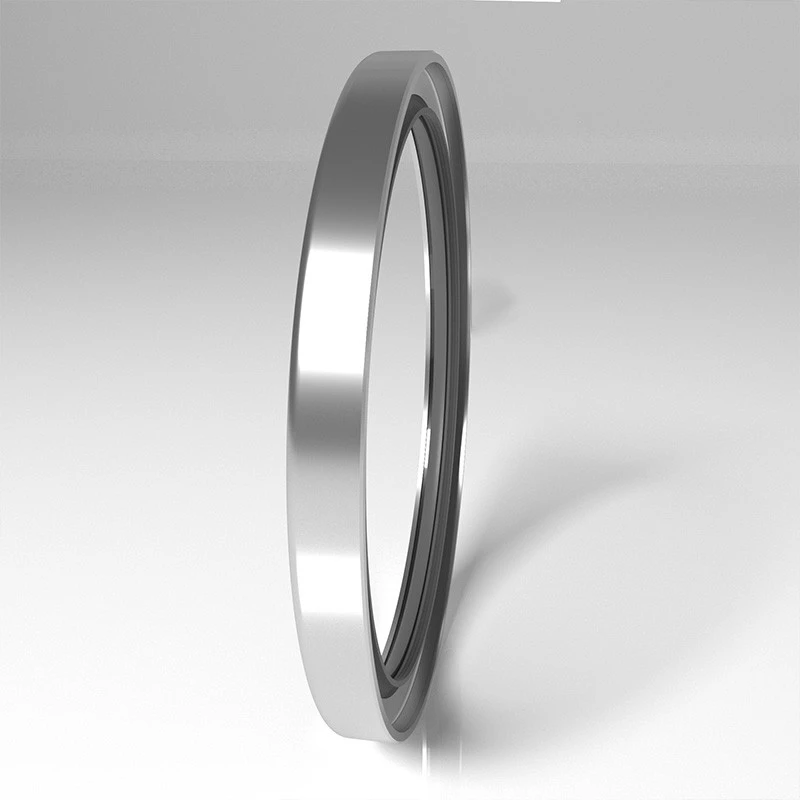

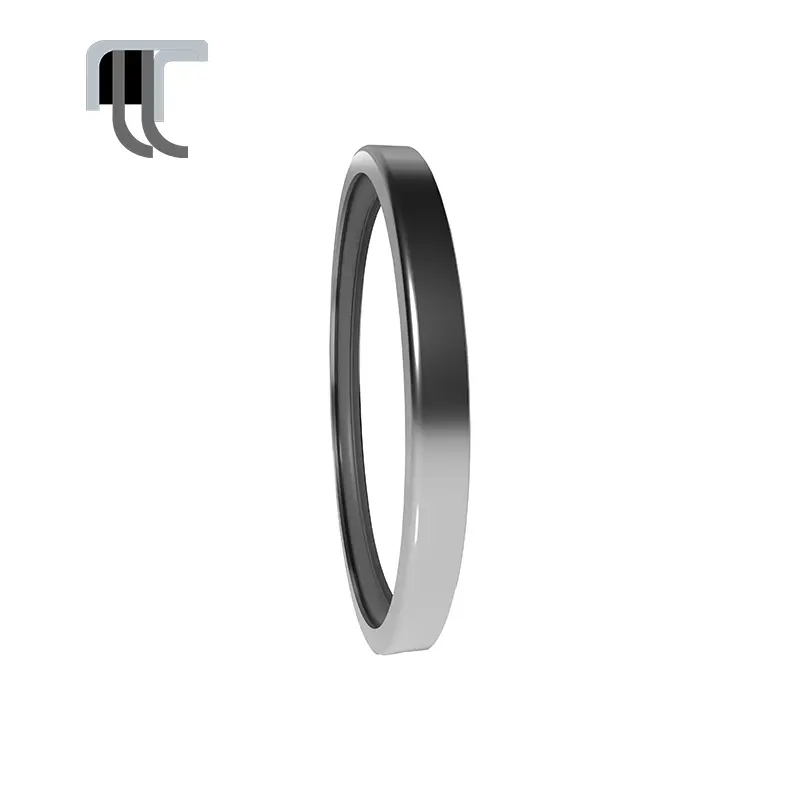

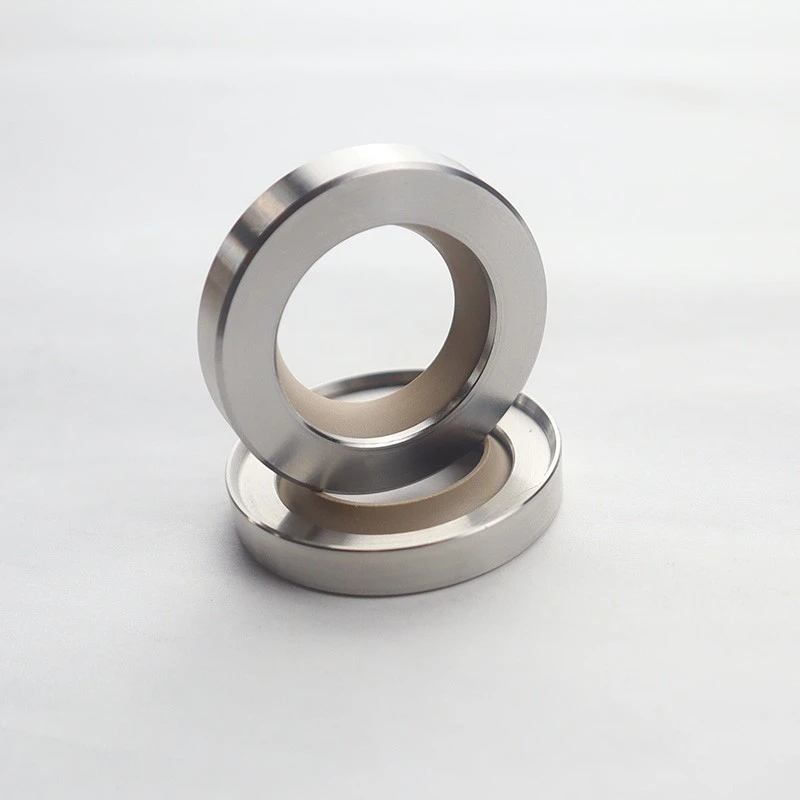

Уплотнение PTFE Series PTFE Series содержит металлический скелет и герметизирующую губу PTFE, которая подходит для сложных условий труда.

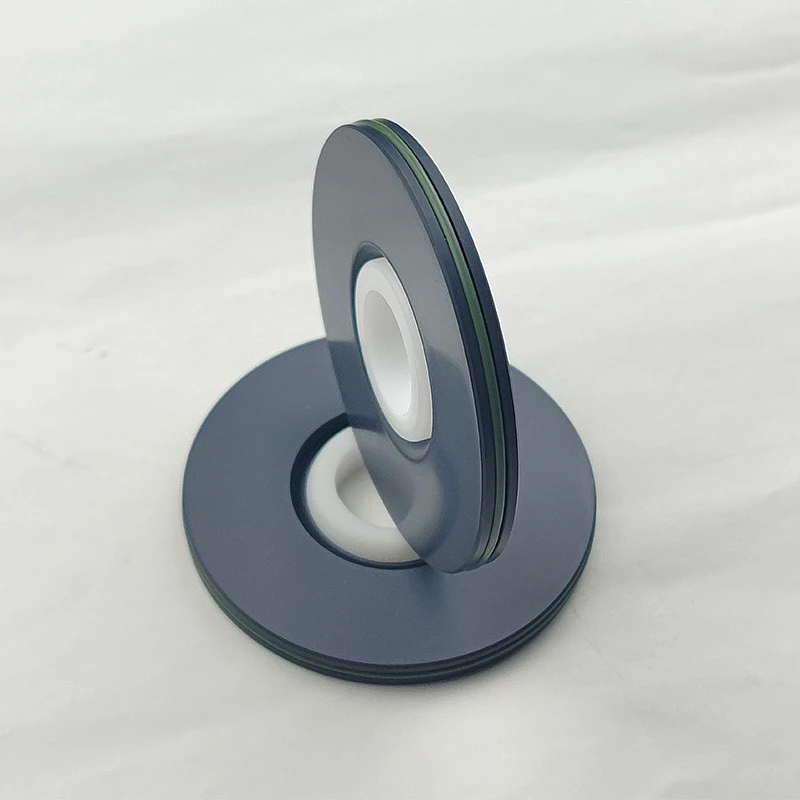

Полное масляное уплотнение серии RC2057 предназначено для особых случаев, когда традиционные масляные уплотнения не могут встретиться.

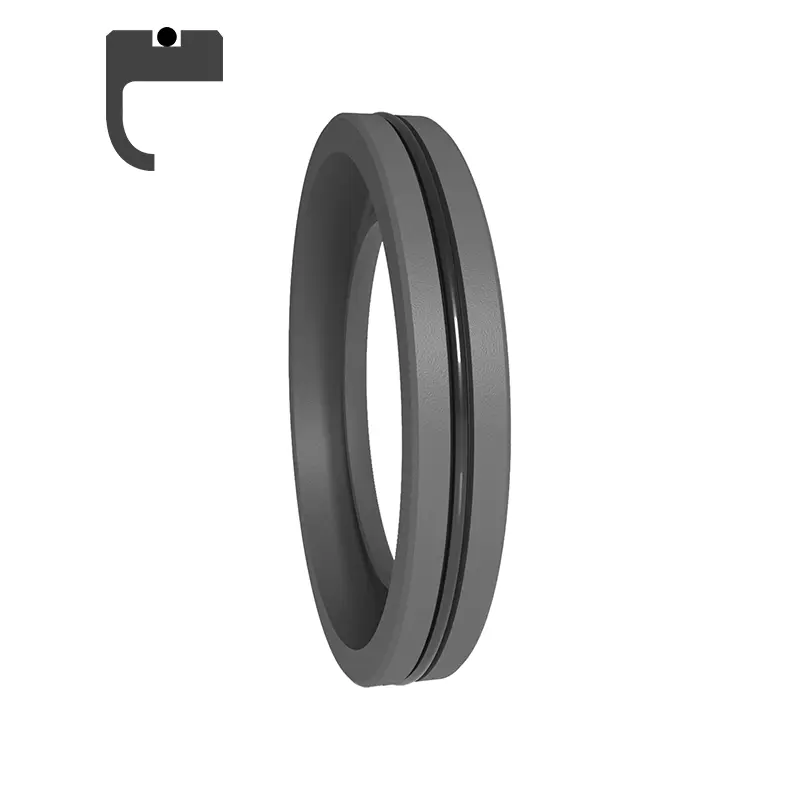

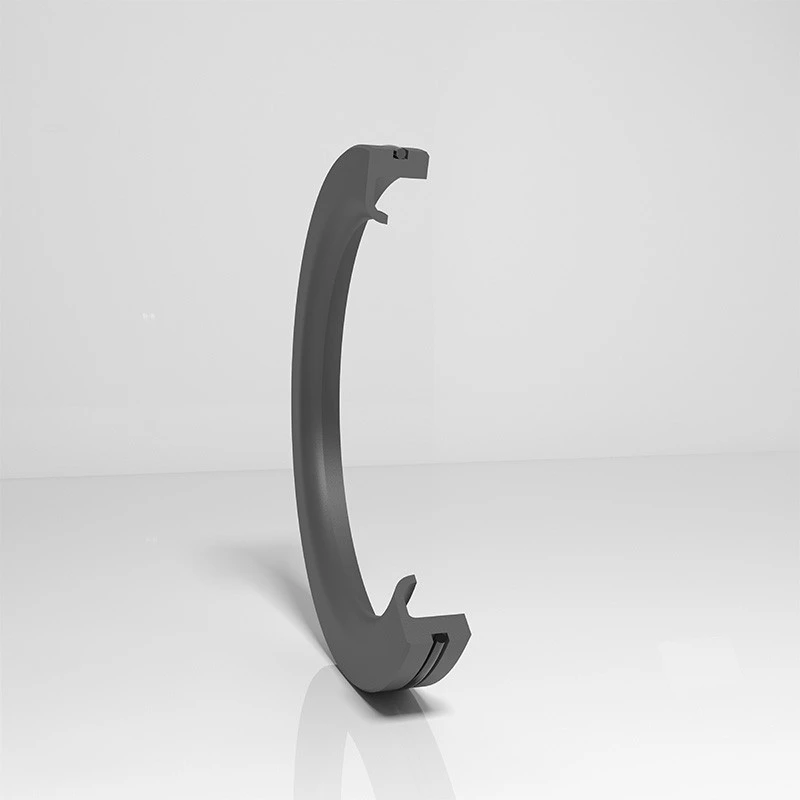

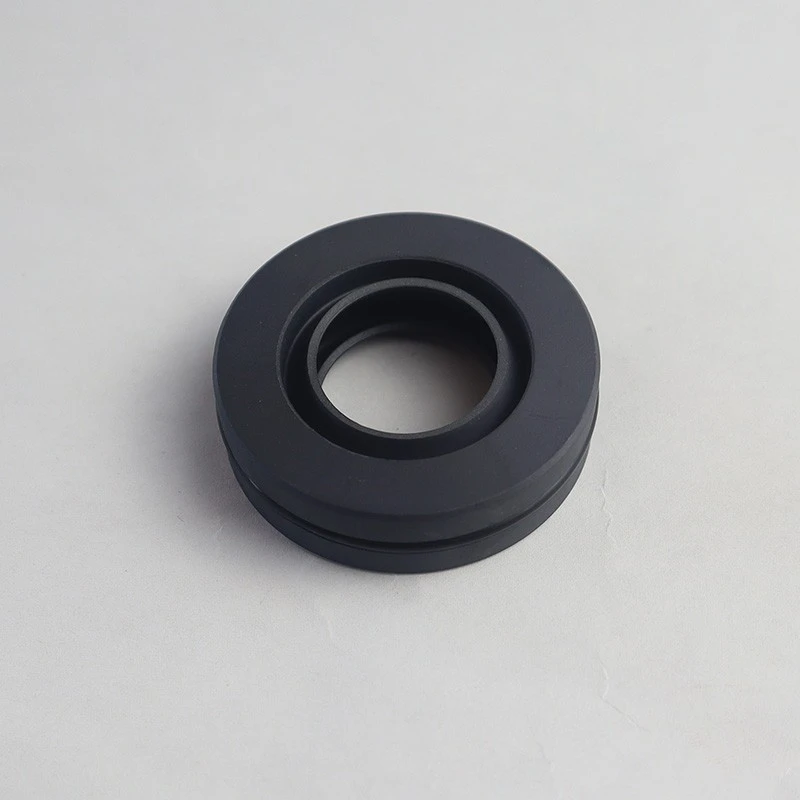

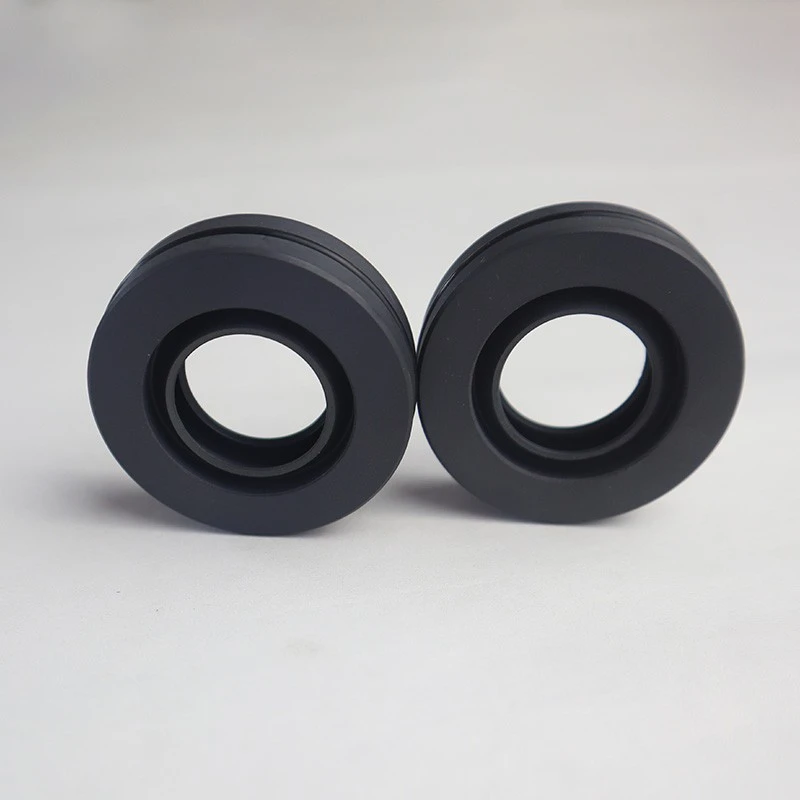

Серия RC2065 обеспечивает одностороннее уплотнение давления для вращающихся валов с простой структурой и простой установкой. Материалами могут быть нитриловой резиной (NBR) или флуоруруббером (FKM).
Различные уплотнения Ruichen Seal имеют характеристики высокой жизни, низкого трения, превосходного уплотнения и компактной структуры. Они широко используются в гидравлических системах, пневматическом оборудовании, оборудовании давления на водоснабжение, вращающемся механизме высокого давления и промышленном оборудовании и т. Д., Предоставляя вам надежные высокопроизводительные растворы герметизации.
Особенности продукта и приложения:
Особенности продукта:
Долгосрочная жизнь: высококачественные материалы и структурный дизайн продлевают срок службы.
Низкое трение: материалы PTFE и PU снижают сопротивление бега и повышают эффективность.
Хорошее уплотнение: специальная конструкция бака для хранения губ и масла обеспечивает отличную производительность запечатывания.
Компактная структура: дизайн небольшого пространства, подходящая для различных средах установки.
Широко применимо: подходит для гидравлического, пневматического, давления воды и высокого давления, высокой скорости, низкой скорости и других условий работы.
Области применения:
Гидравлическая система, пневматическое оборудование, оборудование для давления воды.
Вращающаяся механизм высокого давления, низкоскоростное оборудование для тяжелой нагрузки.
Промышленное оборудование, инженерное оборудование, автомобильная и аэрокосмическая и другие области.
Выбор материала:
1. Можно выбрать соответствующий материал уплотнительного кольца: R01 Нитрильный резин (NBR), R02 Fluororubber (FKM) и т. Д.
2. Материал герметичного кольца: стандартный материал PTFE4, другие дополнительные материалы PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 Материал: HPU.

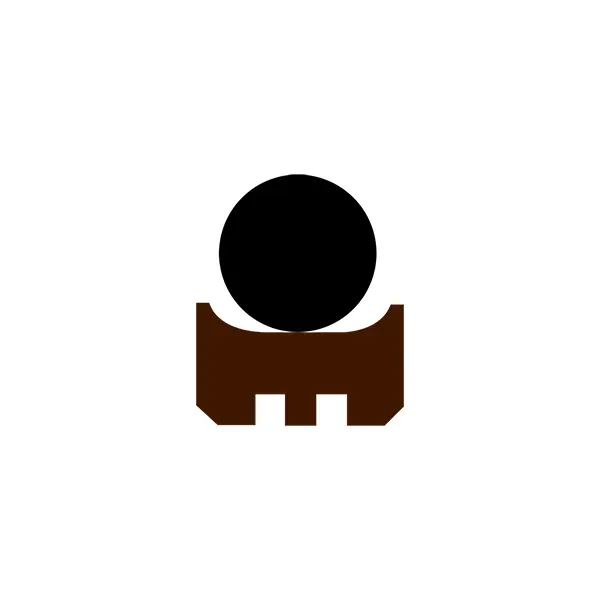

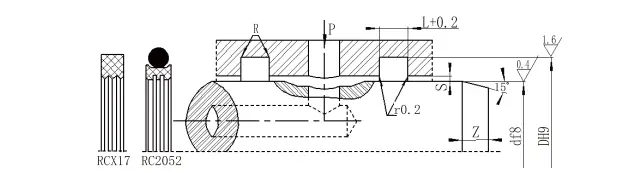

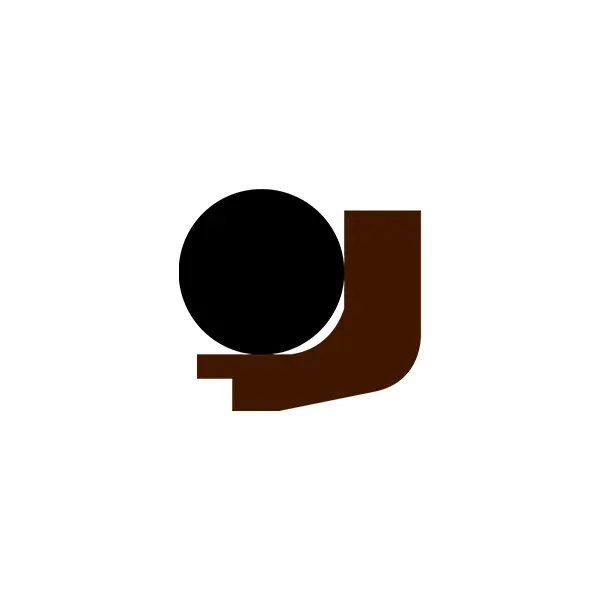

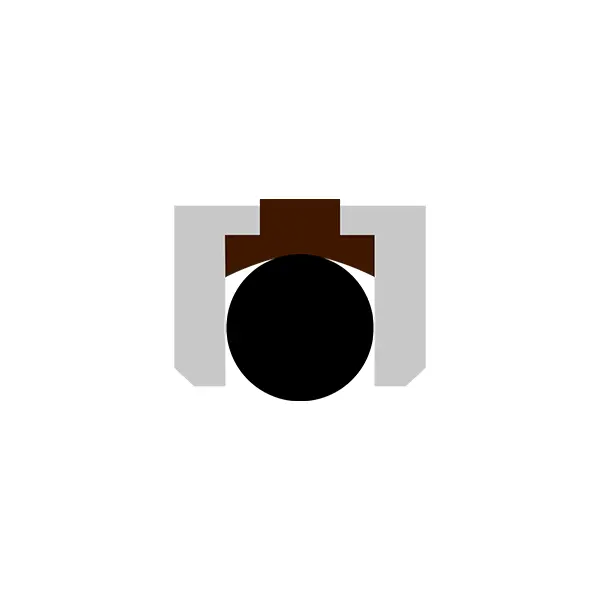

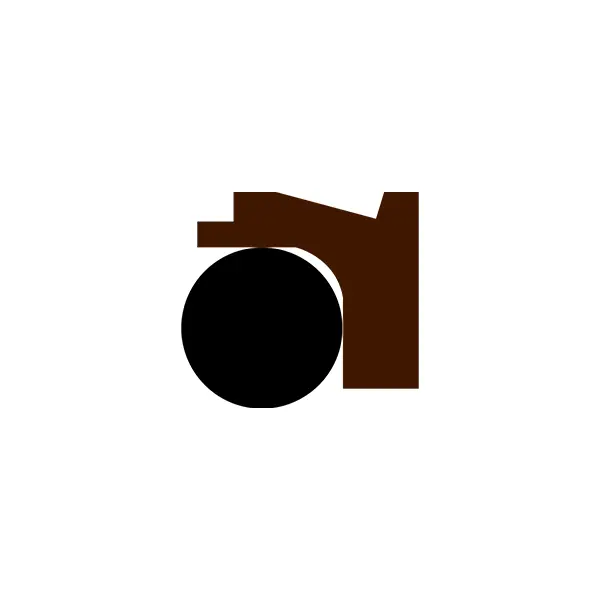

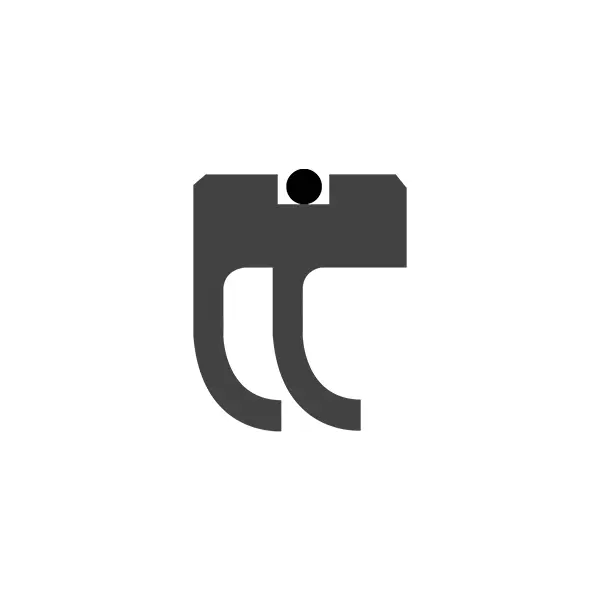

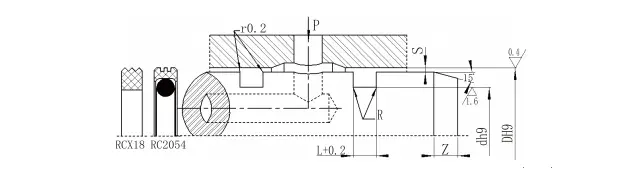

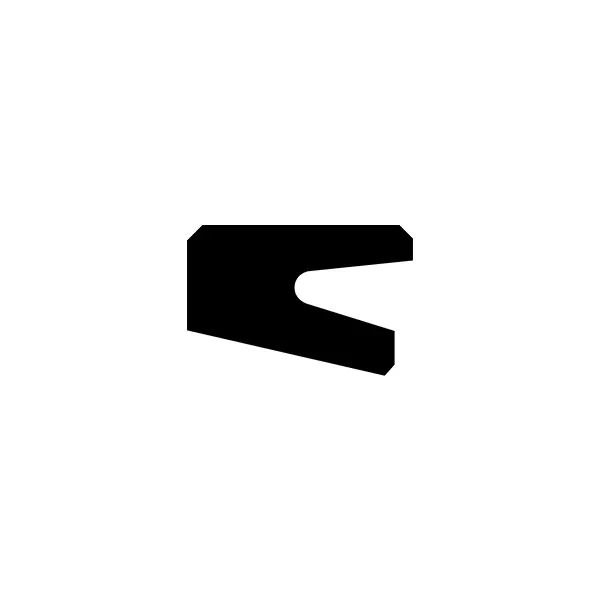

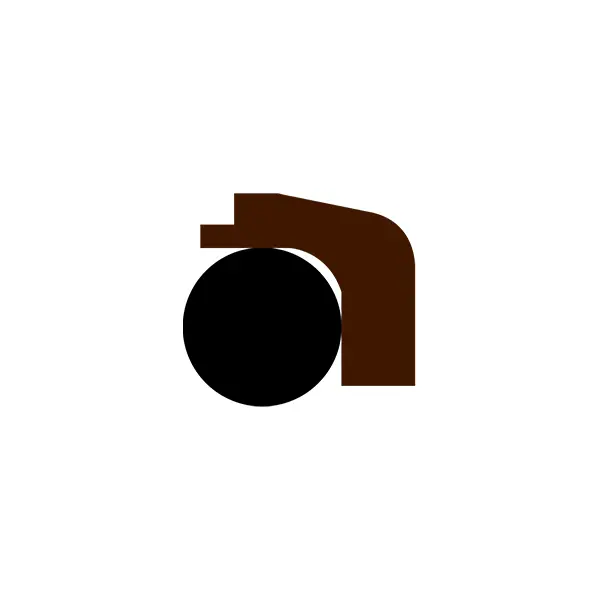

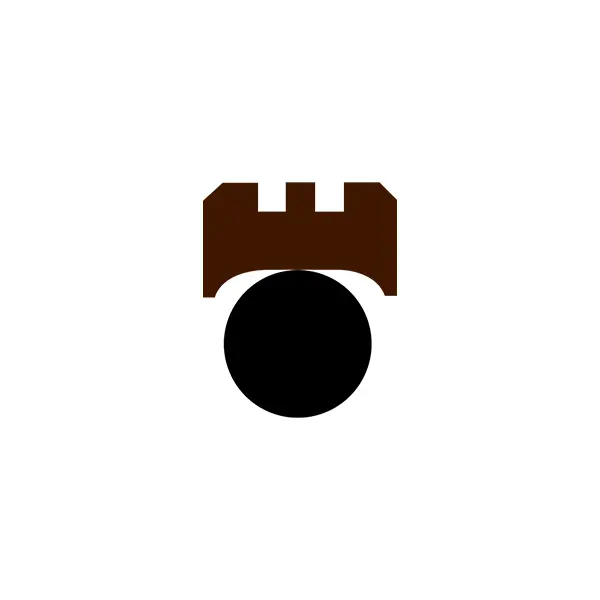

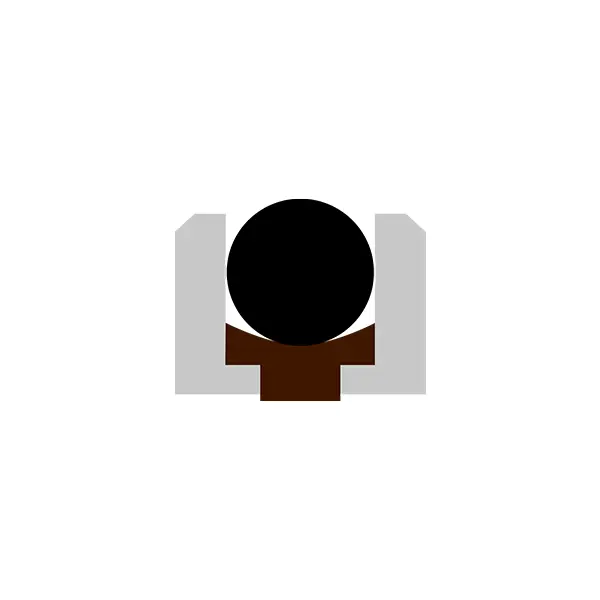

Структурная диаграмма
Модель заказа RC2052-80X91X4.2-PTFE3-RO1 Модель-DXDXL MATERIAL COD
Модель заказа RC2054-80X69X4.2-PTFE3-RO1 MODEL-D*D*L-Material Cod

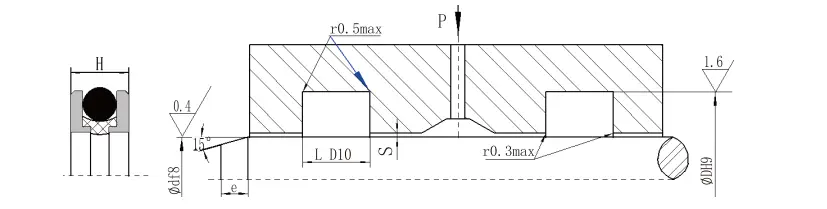

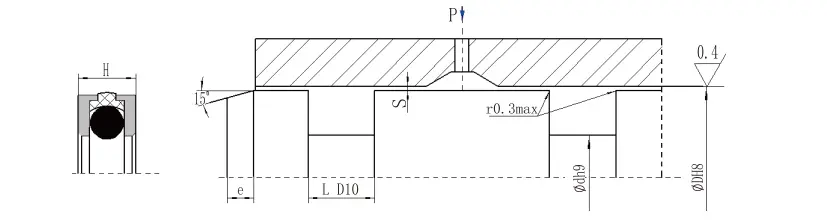

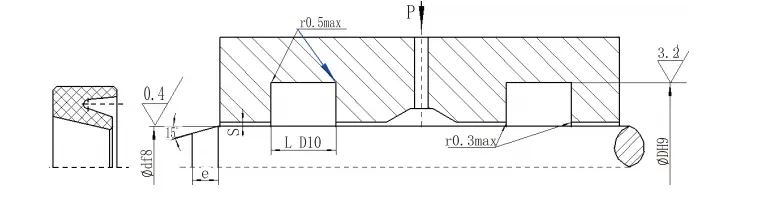

Размеры установки RDI
| DF8 | DH9 | L D10 | H | Разрыв | |
| 0-10 МПа | 10-36 МПа | ||||
| 50-79 | D+10 | 5 | 4.5 | 0,4-0,3 | 0,3-0,25 |
| 80-109 | D+13,8 | 7.5 | 7 | 0,45-0,35 | 0,35-0,3 |
| 110-299 | D+20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 300-600 | D+24 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
| > 600 | Пожалуйста, проконсультируйтесь с нашей компанией | ||||
Длина пачки
| Диапазон диаметра стержня | Длина пачки E≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA Установки размеры
| DH8 | DH9 | L D10 | H | Разрыв | |
| 0-10 МПа | 10-36 МПа | ||||
| 50-124 | D-16 | 8 | 7.5 | 0,45-0,35 | 0,35-0,3 |
| 125-199 | D-20 | 10 | 9.5 | 0,55-0,45 | 0,45-0,35 |
| 200-600 | D-26 | 13 | 12.5 | 0,6-0,55 | 0,55-0,45 |
Длина пачки
| Диапазон диаметра стержня | Длина пачки E≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

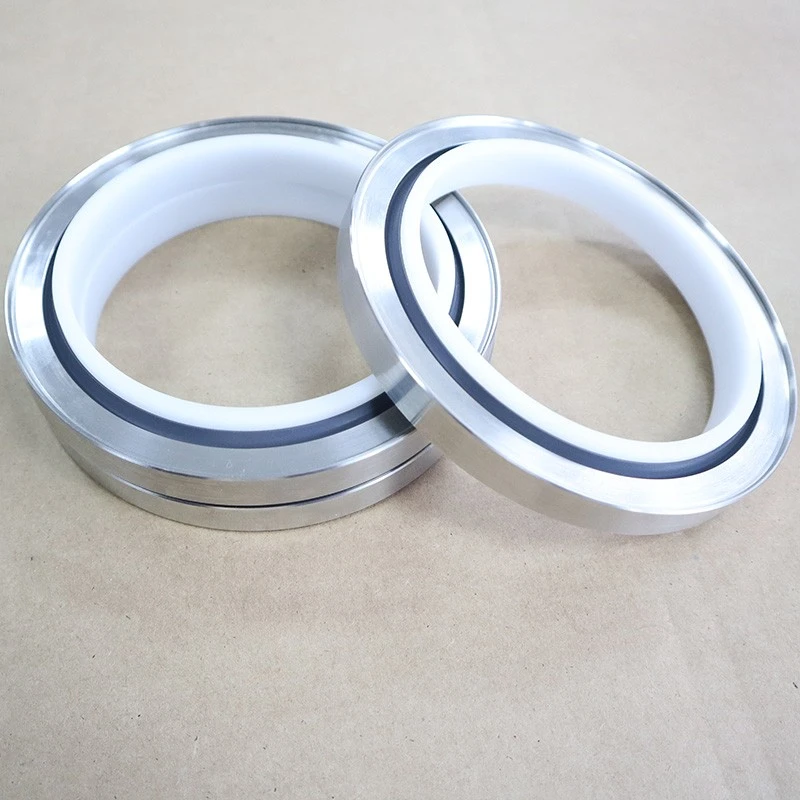

RCS Type Pt Fe Power Peort

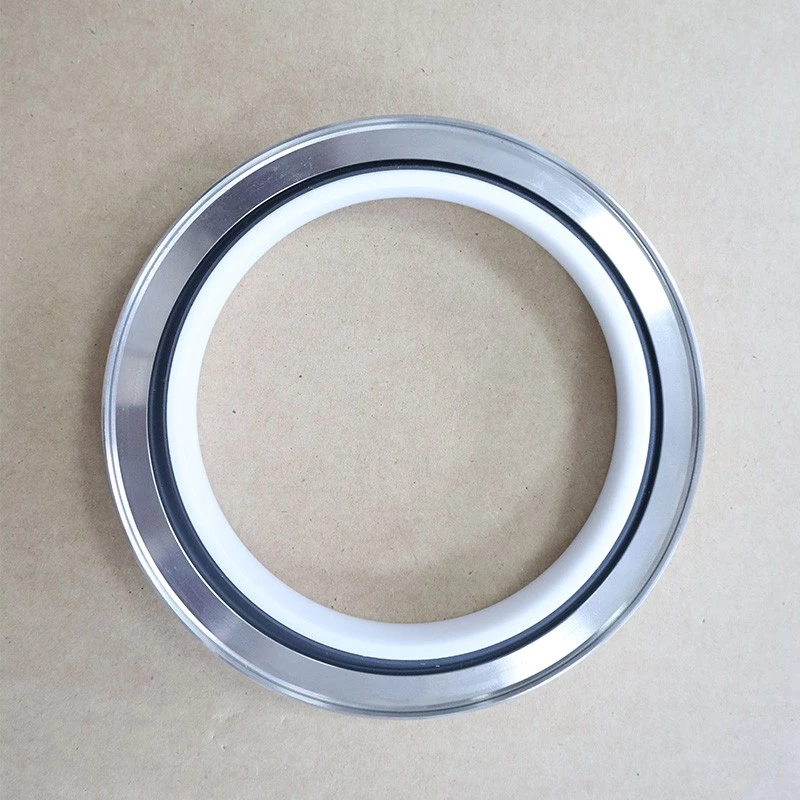

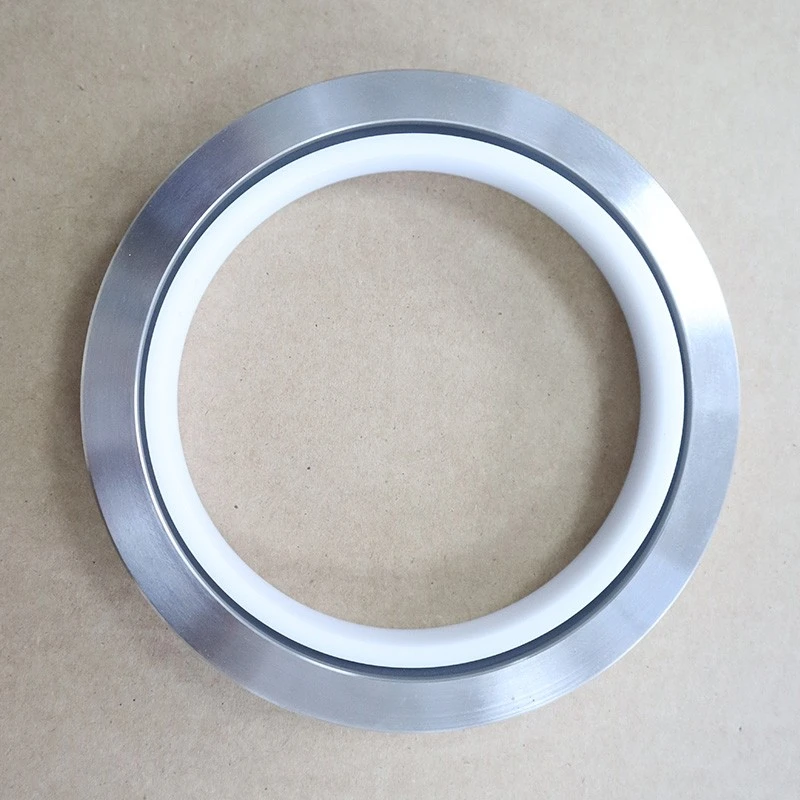

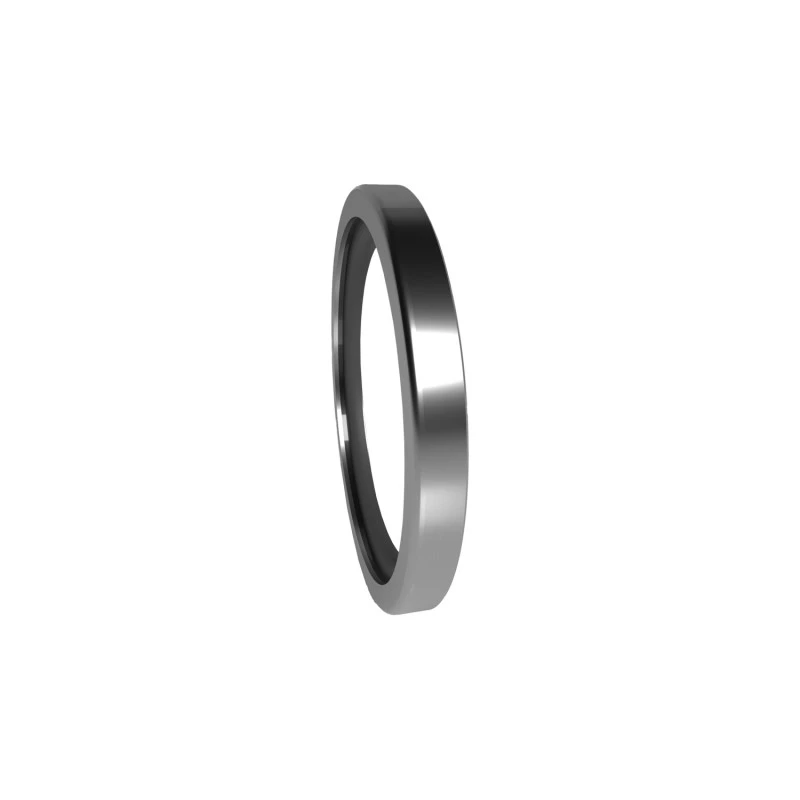

RC2057 Type Full Pt Fe Массовое уплотнение

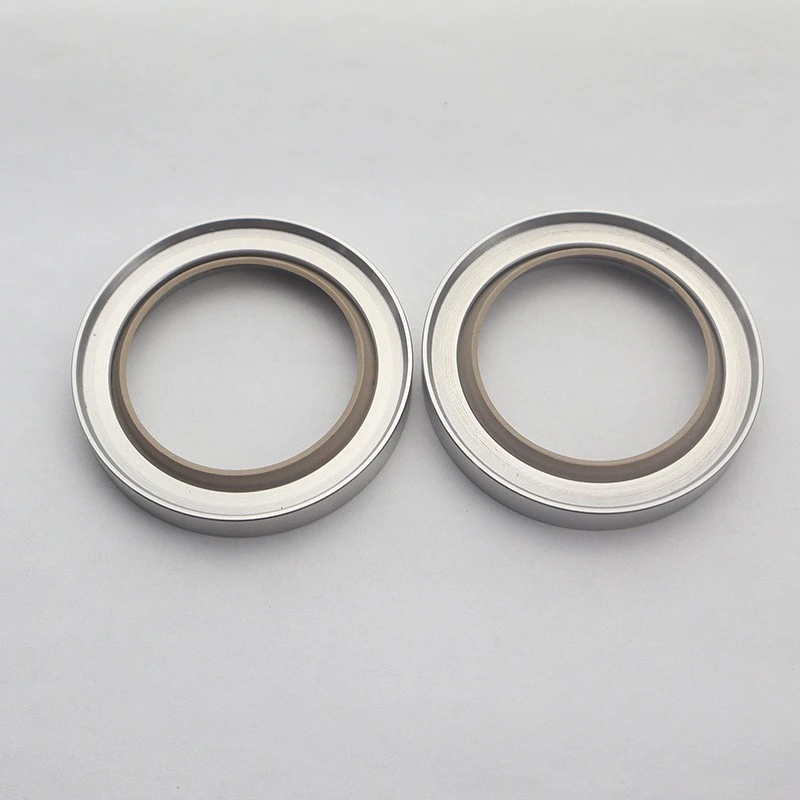

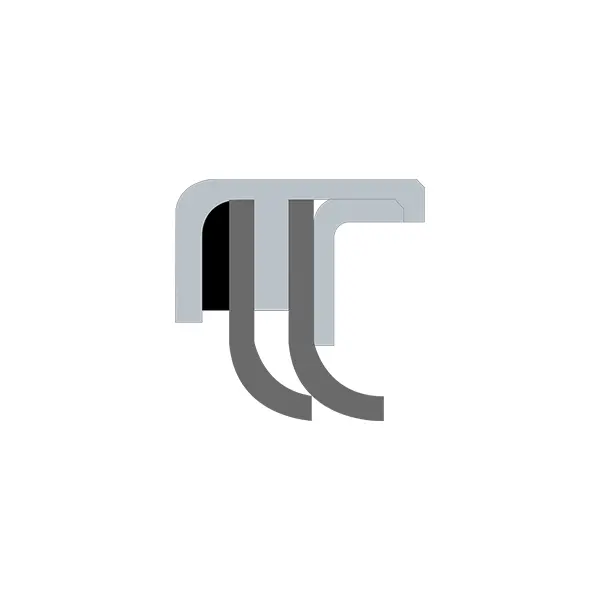

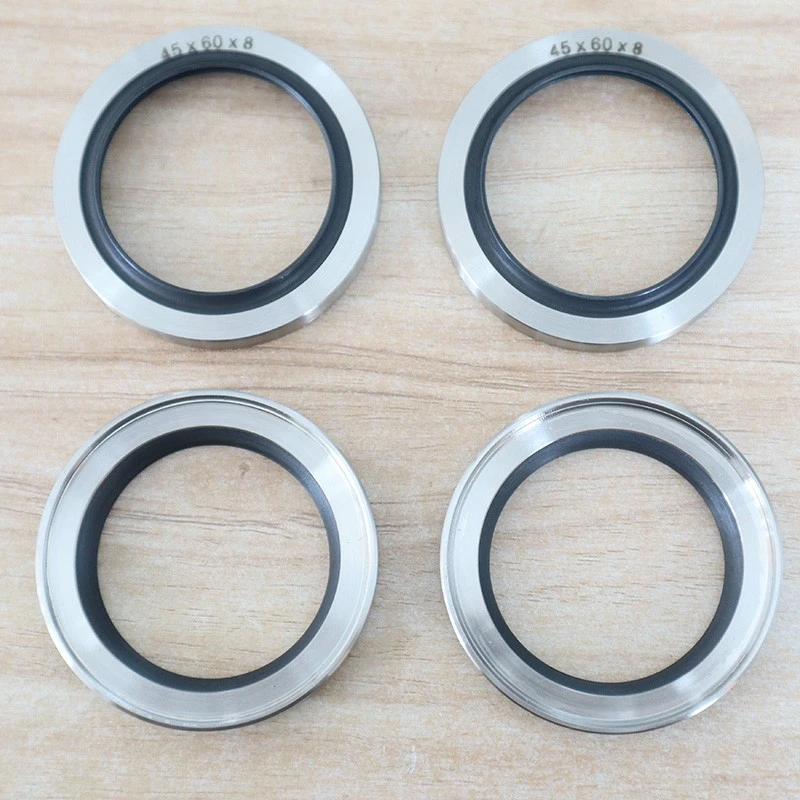

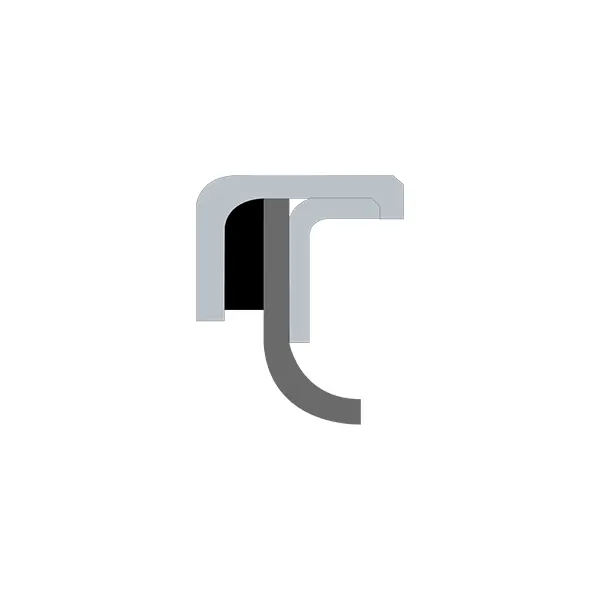

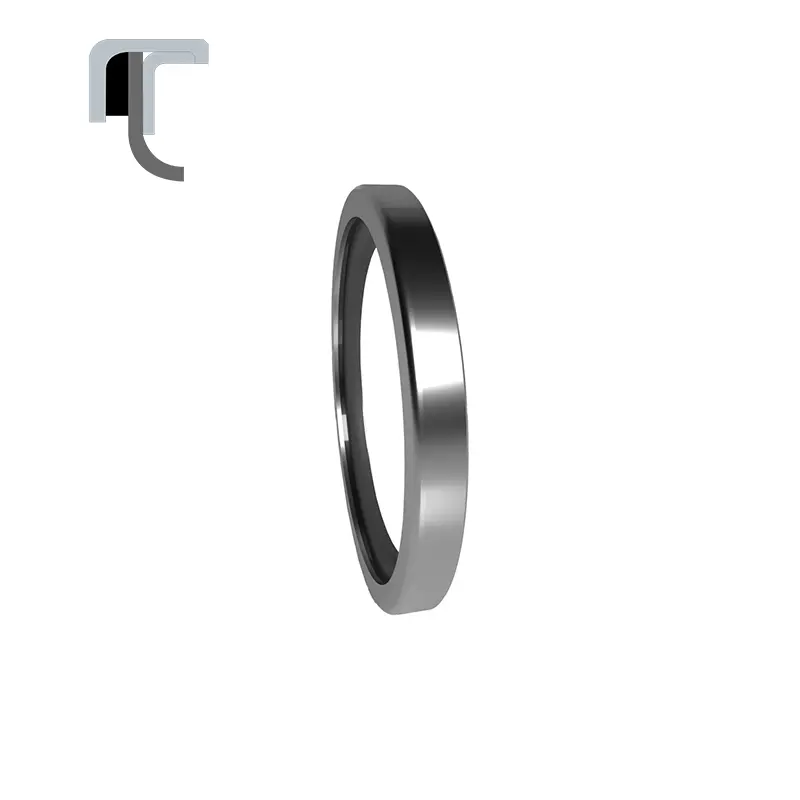

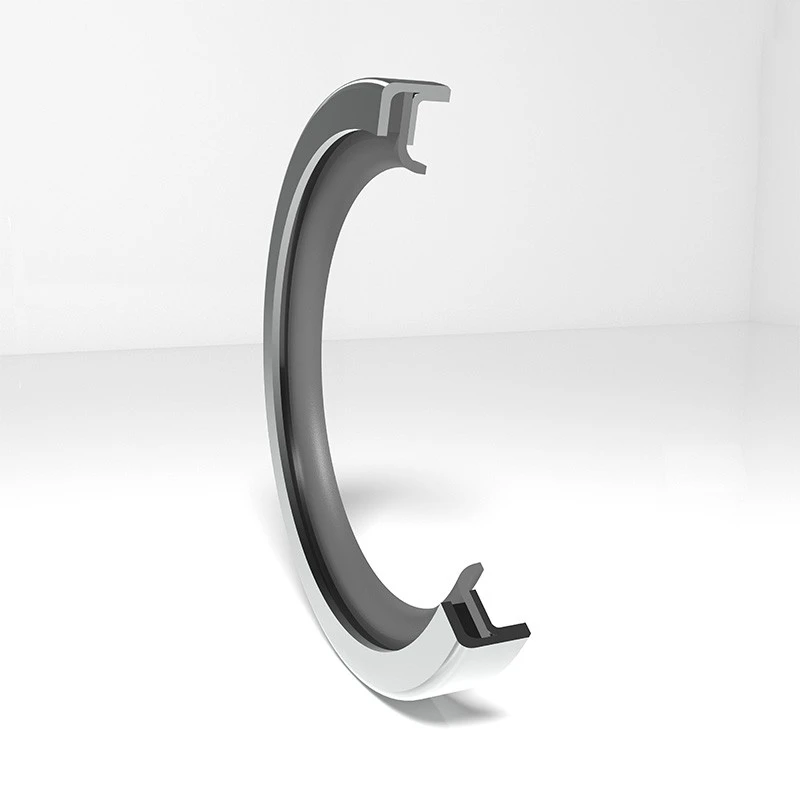

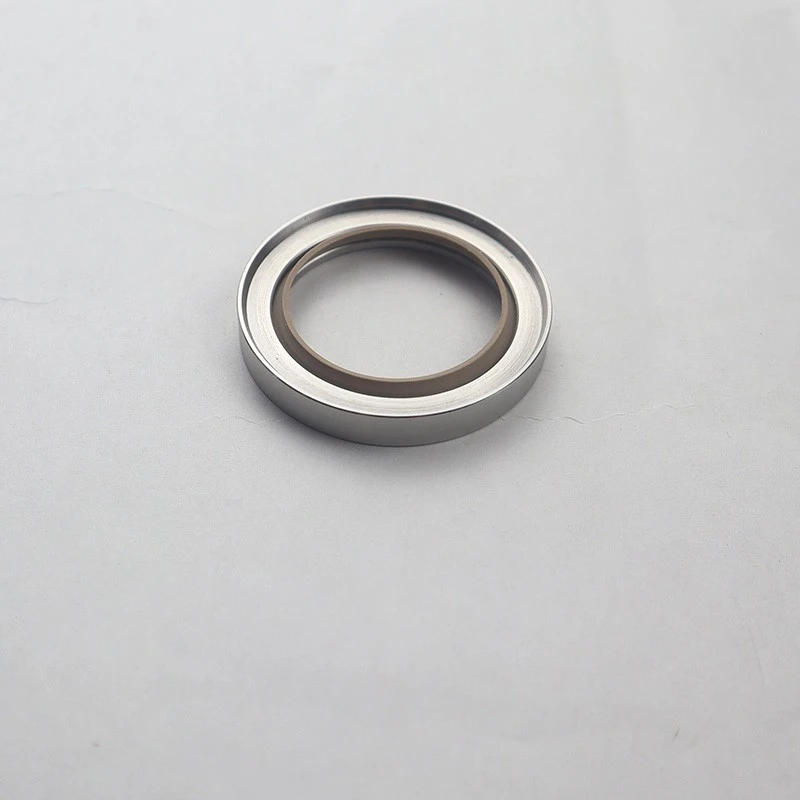

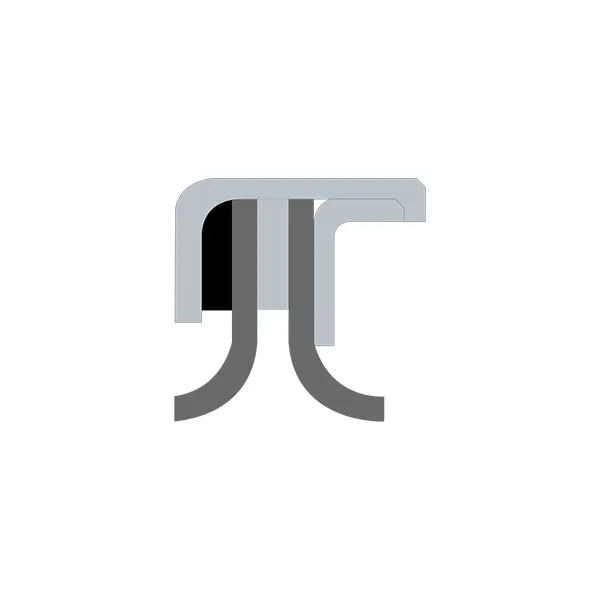

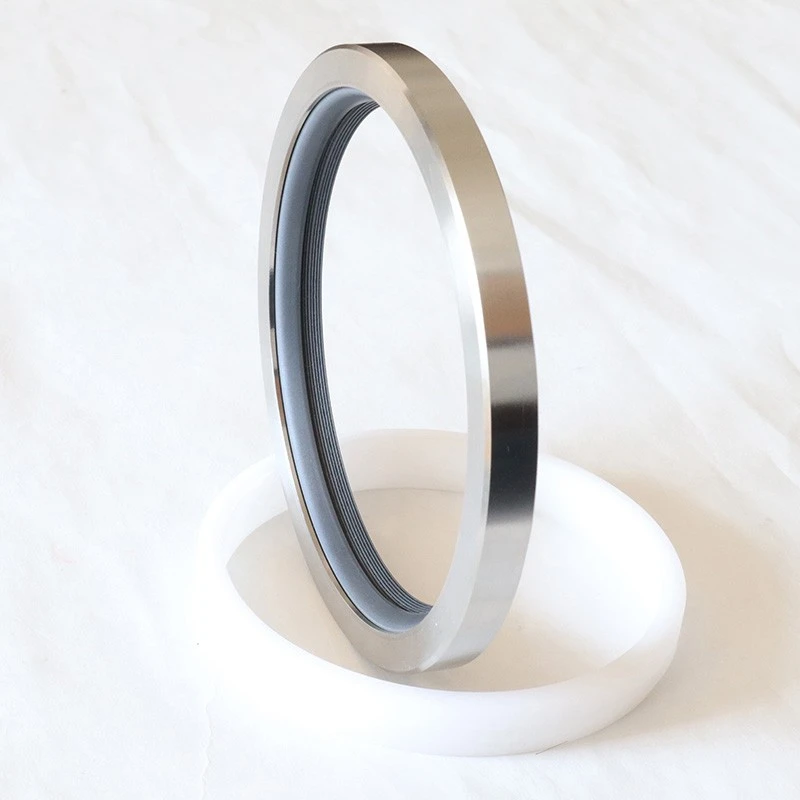

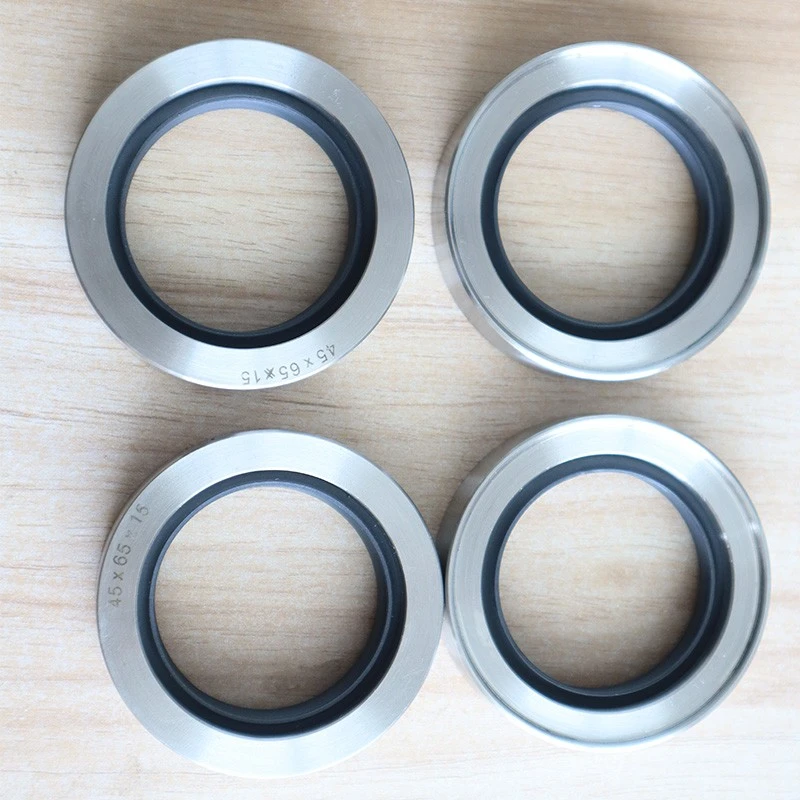

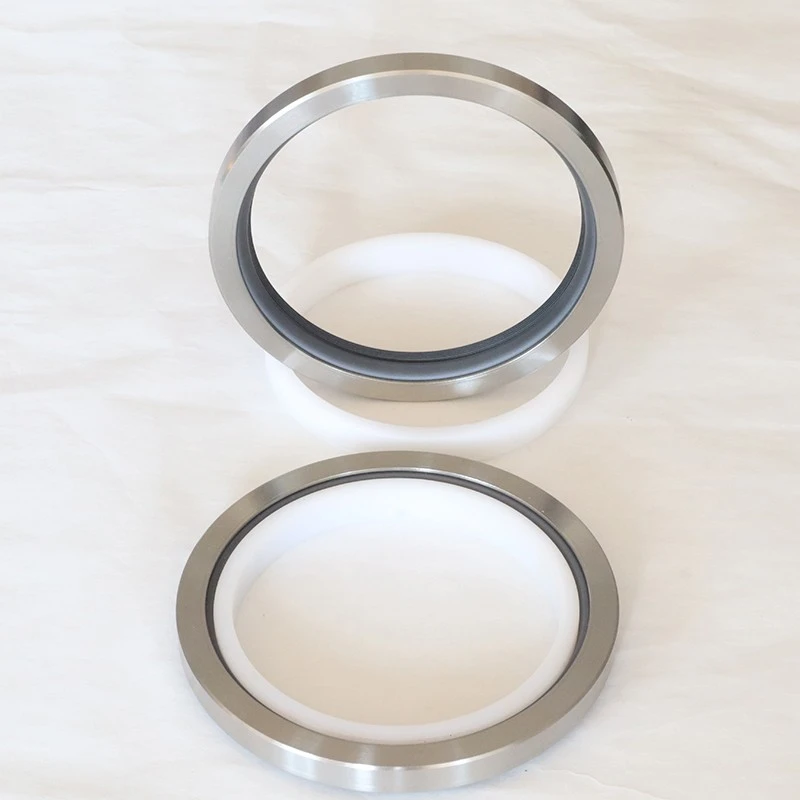

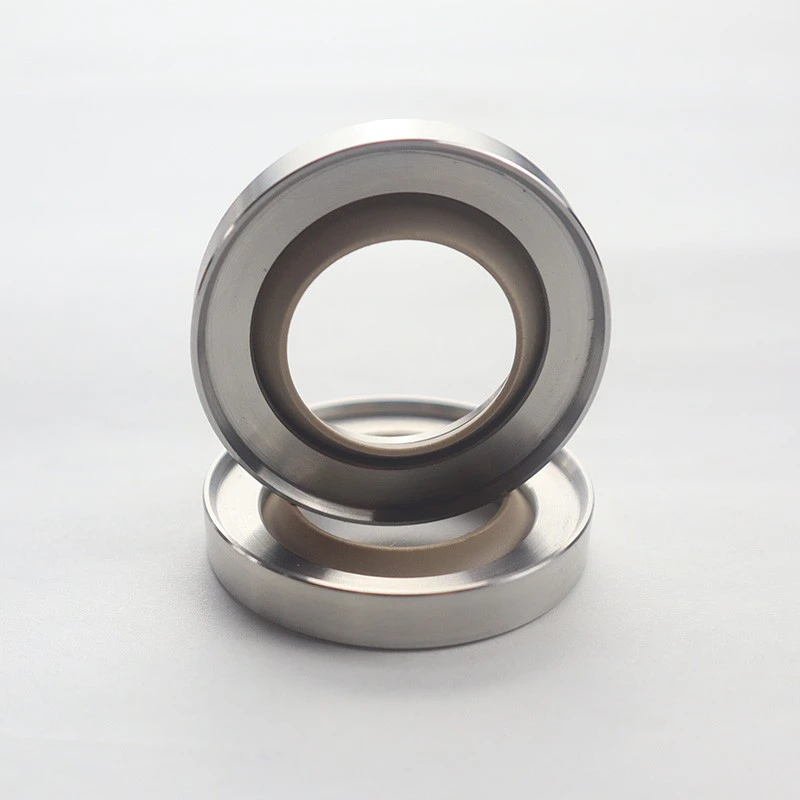

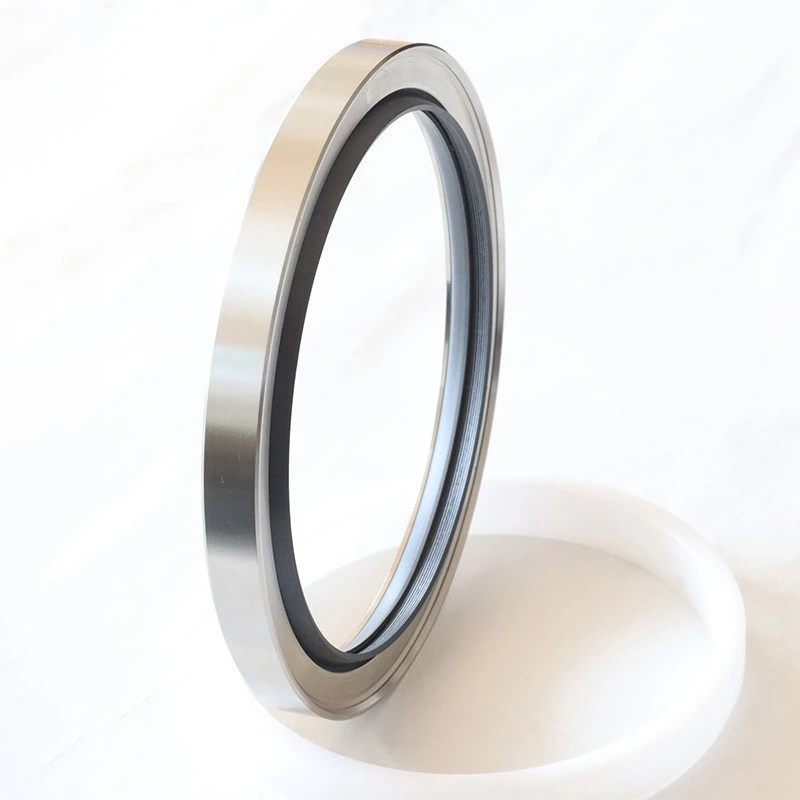

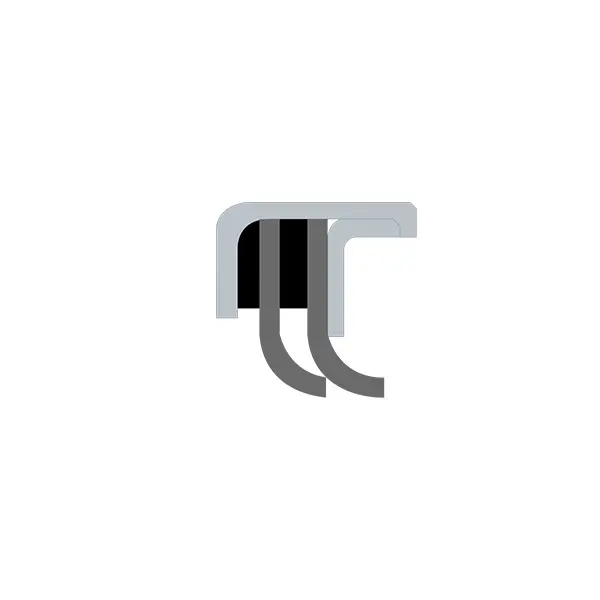

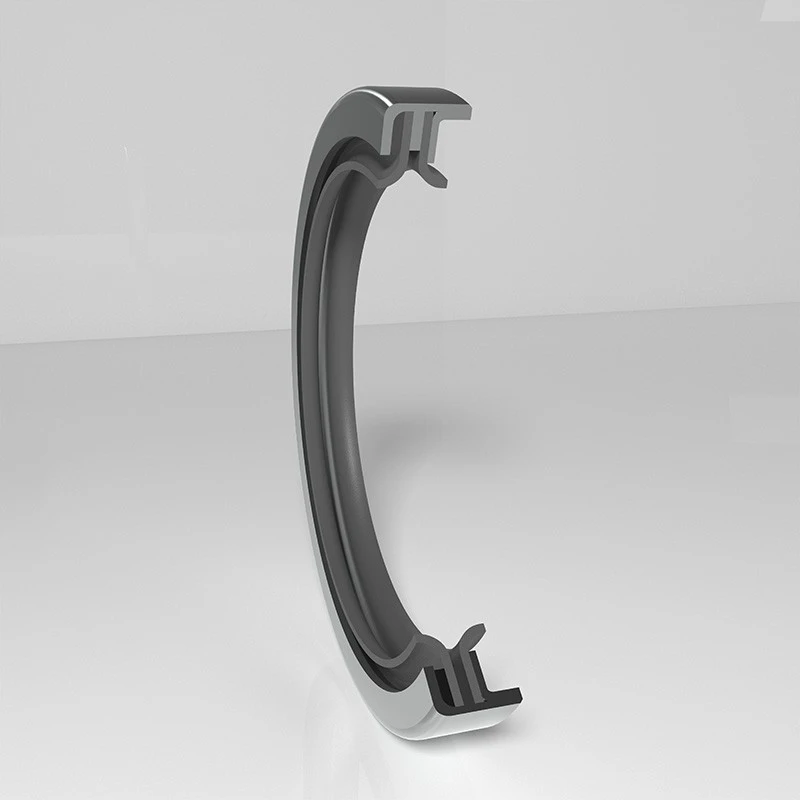

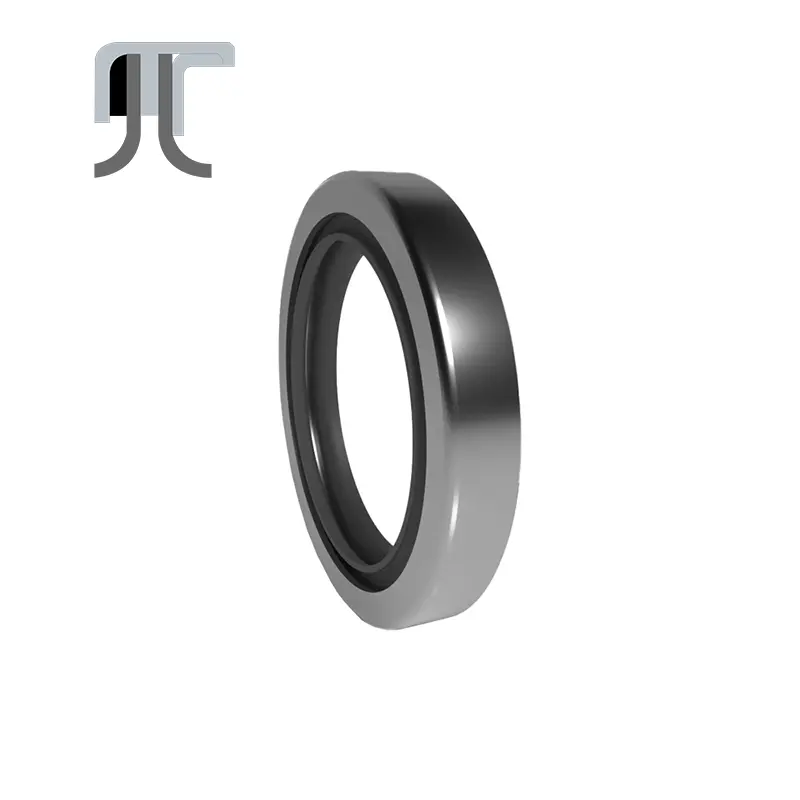

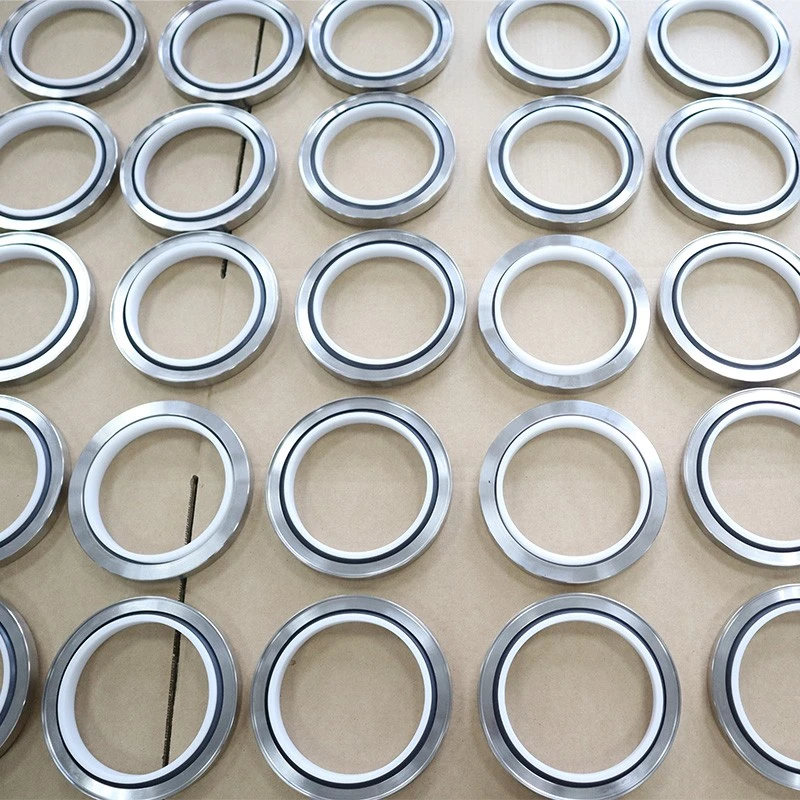

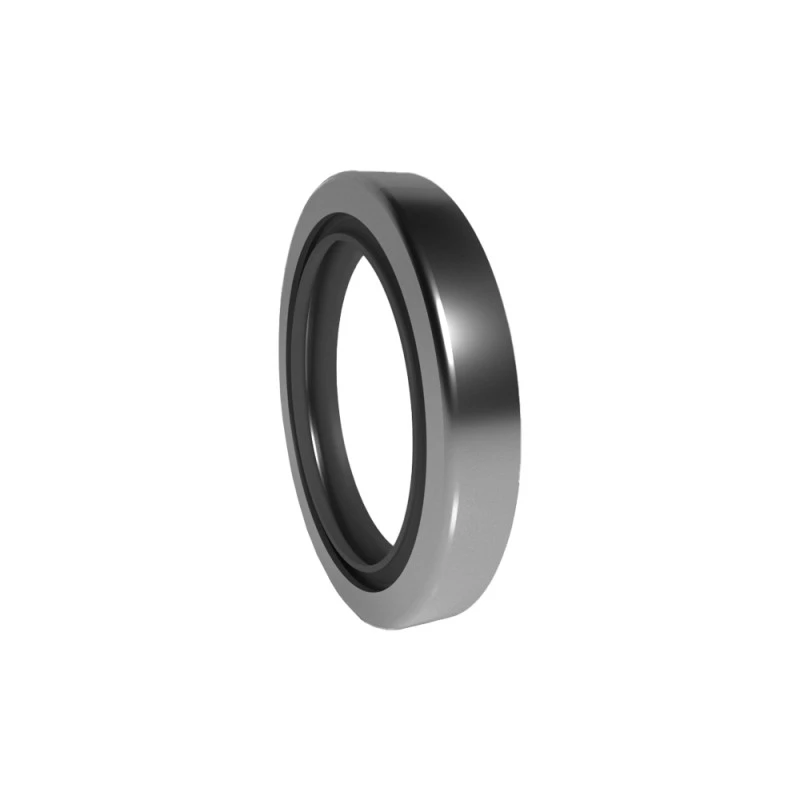

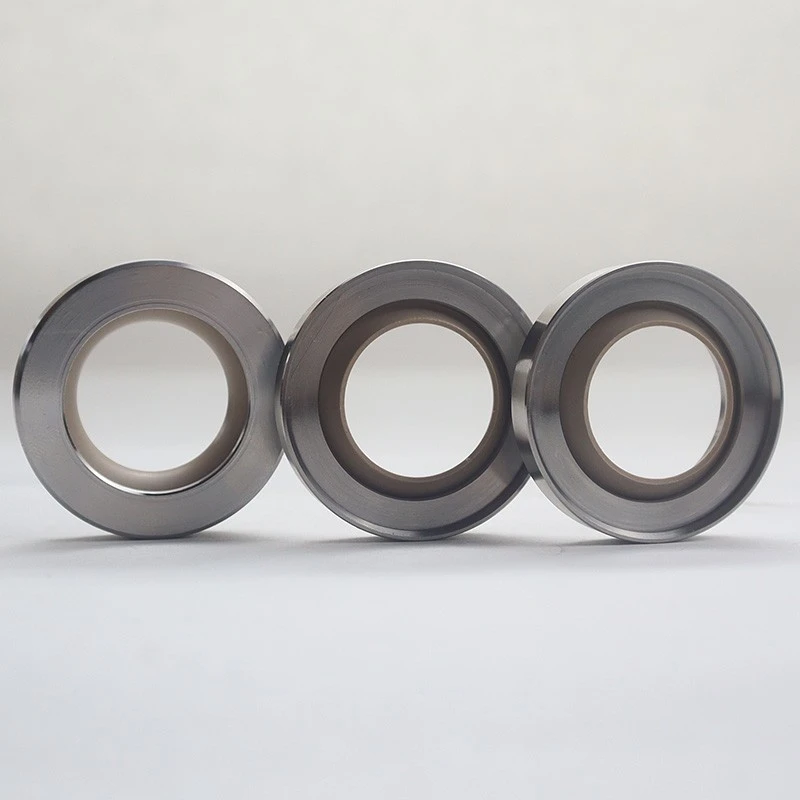

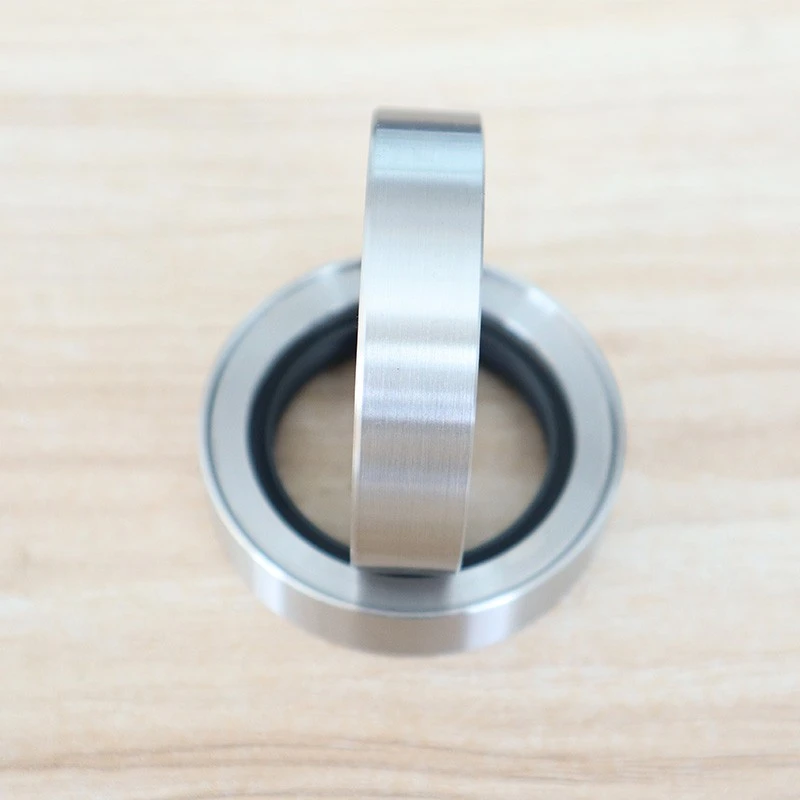

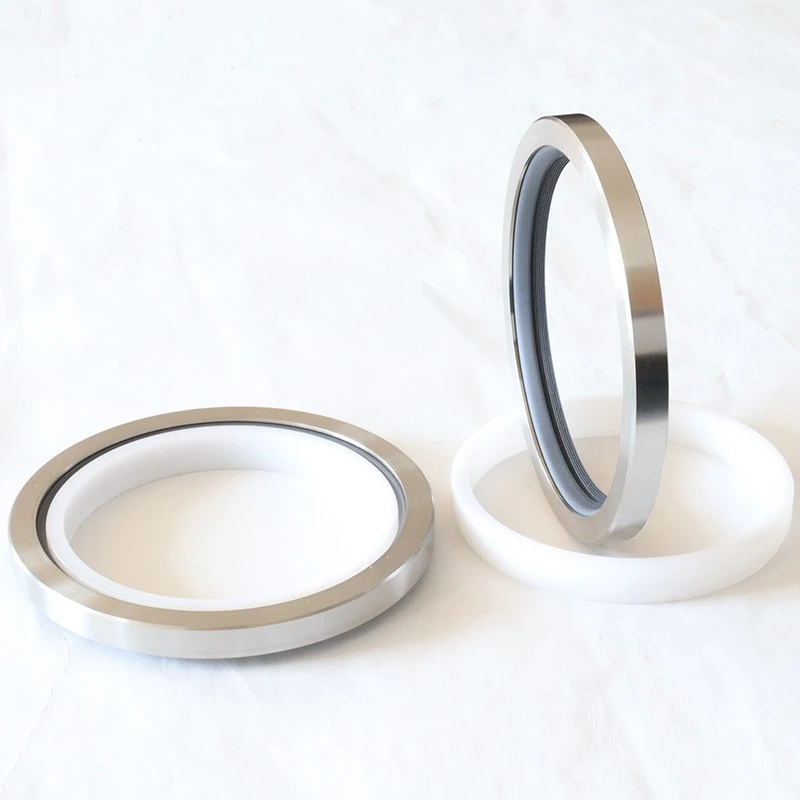

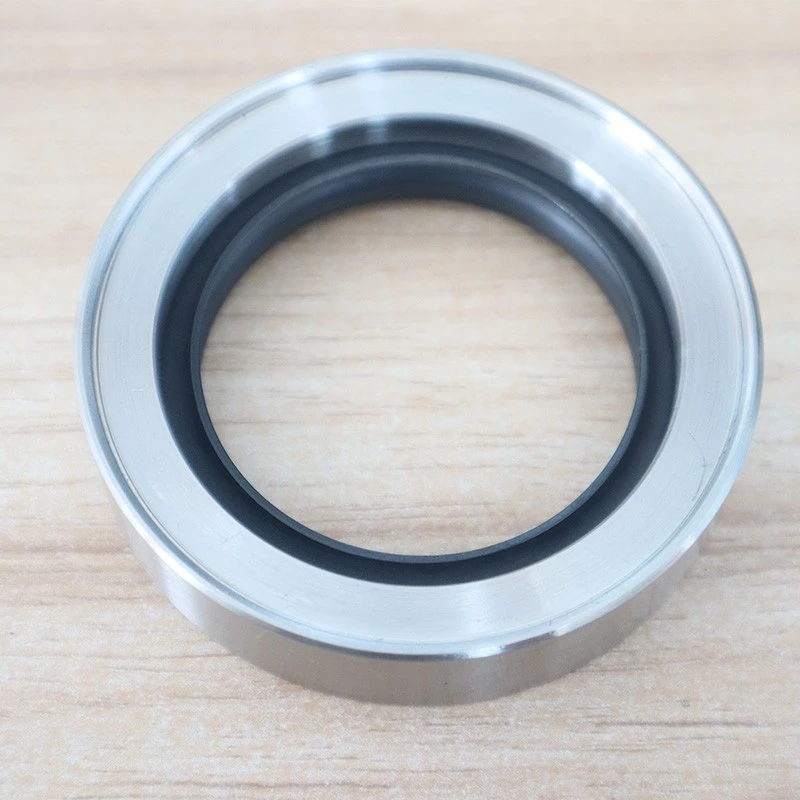

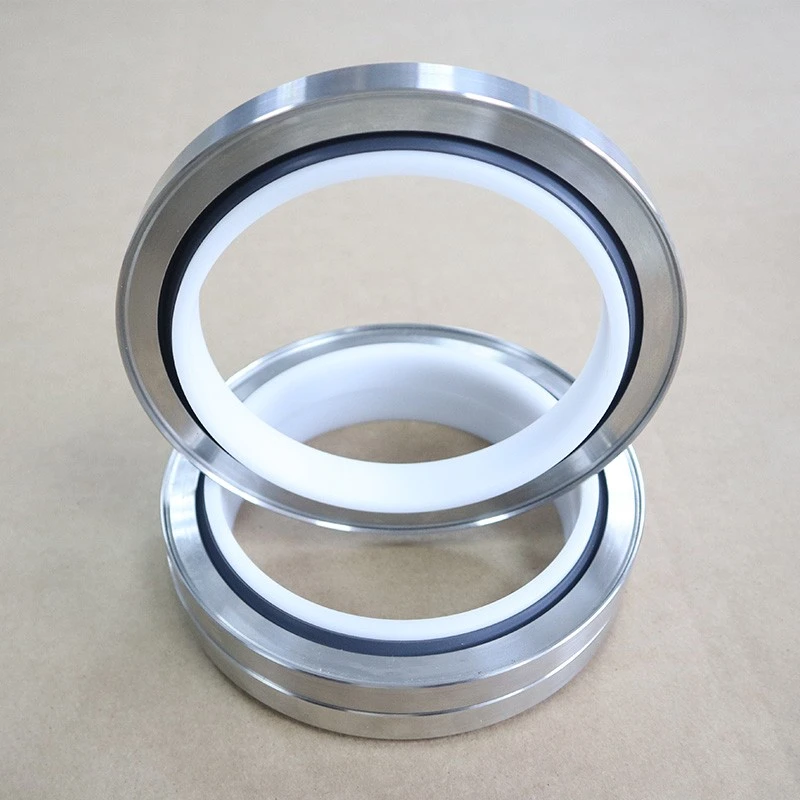

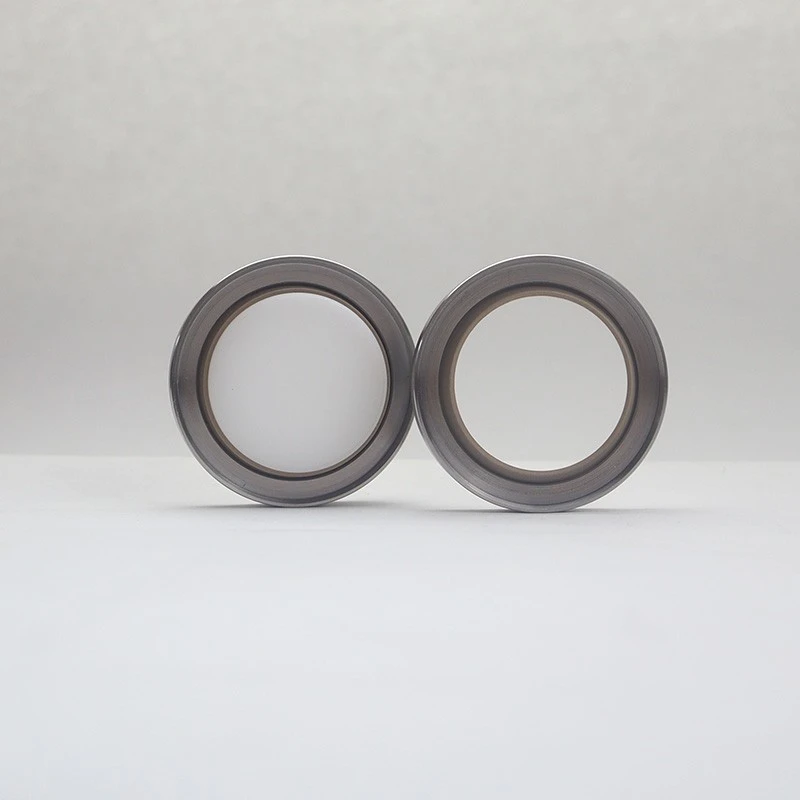

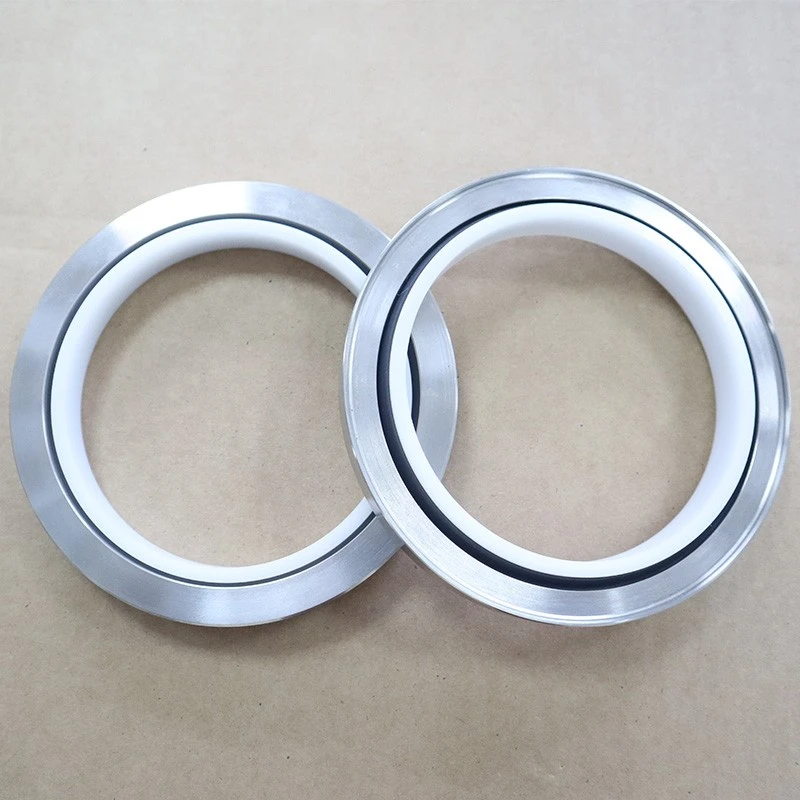

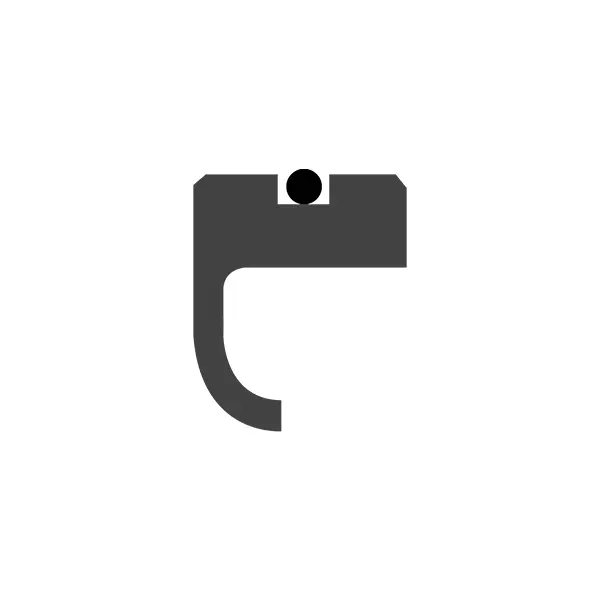

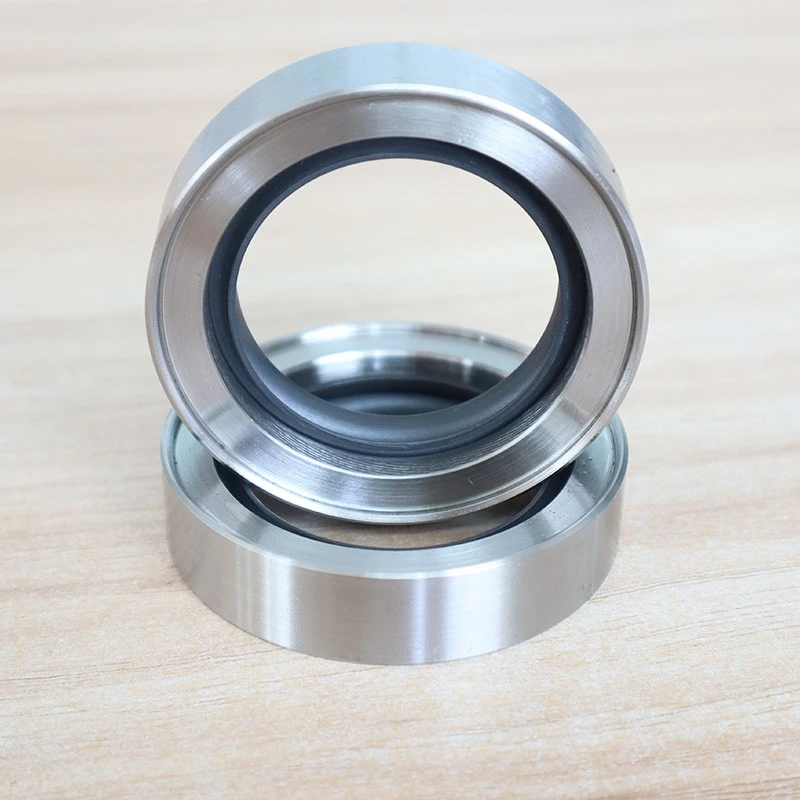

Силовая силовая уплотнение типа RCS PTFE состоит из металлической рамы, герметичной губы PTFE и внутреннего статического уплотнения. Он разделен на тип, тип B, тип C, тип D и т. Д. Функции:
1. Химическая коррозионная устойчивость
2. широкий диапазон температуры
3. Подходит для низкой смазки и без масляной смазки
4. Низкое трение для достижения минимального энергопотребления
5. Подходит для высокой скорости линии
6. Без прилипания, низкая сопротивление запуска после долгосрочного отключения
7. Подходит для вращающихся валов, которые не были закалены (разумный выбор губы PTFE)
8. Подходит для случаев с более высоким давлением
Ⅰ. Типичные приложения:
Роторные компрессоры, винтовые компрессоры, коробки передач/коробки передач, воздуходувки, двигатели, насосы машинного инструмента, гидравлические двигатели, центрифуги и т. Д.
Ⅱ. Требования к твердостью для спаривания поверхностей
Рекомендуемая твердость: HRC ≥ 58. Требуемая твердость связана со многими факторами. Мягкие вращающиеся валы также применимы в ситуациях с низкой и низкой скоростью. PTFE6 для мягких металлов рекомендуется для мягких металлов.
Ⅲ. Требования к качеству для спаривания поверхностей
Ra = 0,2-0,63 a rz = 1-3um rmax = 1-4um
| Форма поперечного сечения | Модель | Давление (MPA) | Температура (℃) | Скорость (РС) | Середина |
|
RCS-A | 0.5 | -35 ~+200 | 40 | Нефть, газ, вода и т. Д. |
|
RCS-B | 2 | -35 ~+200 | 20 | Нефть, газ, вода и т. Д. |
|
RCS-C | 1 | -35 ~+200 | 20 | Нефть, газ, вода и т. Д. |
|
RCS-D | 2 | -35 ~+200 | 20 | Нефть, газ, вода и т. Д. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | Почти все СМИ |
|
RC2057-B | 2 | -35 ~+200 | 20 | Почти все СМИ |

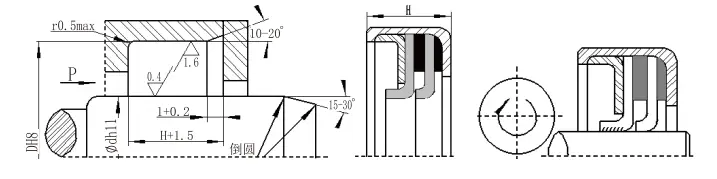

Ⅳ. Жидкая силовая паттерна спирального потока:
Тип RCS-D применяет пластинку для губ со структурой рисунка спирального потока для улучшения способности герметизации. Вращающийся вал может вращаться только в одном направлении.
RC20658 Установки размеры
| Модель | DF8 | DH9 | L D10 | Sмаксимум |
| RC2065A | 400-3000 | D+16,8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17,5 | ||
| > 3000 | Пожалуйста, проконсультируйтесь с нашей компанией | |||
Длина пачки
| Диапазон диаметра стержня | Длина пачки E≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

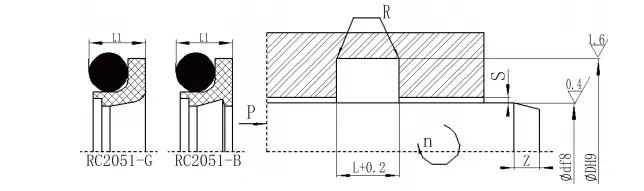

Технические характеристики и измерения:
| D F8 Стандартный RC2051 | D F8 Световая нагрузка RC2051-Q | D F8 Тяжелая нагрузка RC2051-Z | D H9 | L+0.2 | L1 | Rмаксимум | Sмаксимум | Zмин | d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||||
| - | 5 ~ 15,9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15,9 | 16 ~ 38,9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38,9 | 39 ~ 107.9 | 5 ~ 15,9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670,9 | 16 ~ 38,9 | D+11,7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670,9 | 671 ～ 999 | 39 ~ 107.9 | D+15,5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 ～ 999 | 1000 ~ 1599 | 108 ~ 670,9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 ～ 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
Примечание: 1. Для диаметра вала ≤30 мм рекомендуется использовать открытую канавку. Легкая нагрузка проще установить в закрытой канавке.
2. Рекомендуется, чтобы поверхностная твердость вращающегося вала составляла HRC> 58.

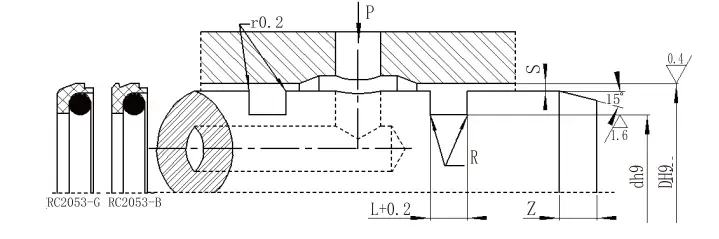

RC2053
| Диапазон диафрагмы D H9 | Диаметр канавки D H9 | Ширина канавки L+0,2 | Высота печать L1 | Округлые углы Rмаксимум | Радиальный клиренс с | Чат Змин | Диаметр провода уплотнительного кольца D0 | ||
| <10mpa | <20mpa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-155 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-199 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
Примечание: 1. Для диаметра вала ≤ 30 мм рекомендуется открытая канавка.
RC2052
| Диапазон диаметра вала D F8 | Диаметр канавки D H9 | Ширина канавки Л+0.2 | Радиальный клиренс смаксимум | Округлые углы Ведущиймаксимум | Чат Z.мин | |
| 0 ~ 10 МПа | 10 ~ 20 МПа | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7,5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15,5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
Примечание: 1. Для диаметра вала ≤ 30 мм рекомендуется открытая канавка.
2. Для давления> 30 МПа, область корня уплотнения использует допуск H8/F8.
RC2054| Диапазон диафрагмы D H9 | Диаметр канавки D H9 | Ширина канавки Л+0.2 | Радиальный клиренс смаксимум | Округлые углы Ведущиймаксимум | Чат Z.мин | |
| 0 ~ 10 МПа | 10 ~ 20 МПа | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-155 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| Профиль | Модель | Давление (MPA) | Температура (℃) | Справочная скорость (РС) |
Справочное значение PV Mpa.m/s | СМИ |
|
RC2051-B | ≤70 (стандарт) | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | <2 | ≤5 | Гидравлическое масло, эмульсия, вода, газ и т. Д. Гидравлическое масло, эмульсия, вода, газ и т. Д. |
| ≤30 (высокая скорость) | -20 ~+200 (соответствующий уплотнительный кольцо FKM) | <6 | ||||
|
RC051-G | ≤70 (стандарт) | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | <2 | ≤5 | Гидравлическое масло, эмульсия, вода, газ и т. Д. Гидравлическое масло, эмульсия, вода, газ и т. Д. |
| ≤30 (высокая скорость) | -20 ~+200 (соответствующий уплотнительный кольцо FKM) | <6 | ||||
|
RC2053-B | ≤70 (стандарт) | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | <2 | ≤5 | Гидравлическое масло, эмульсия, вода, газ и т. Д. Гидравлическое масло, эмульсия, вода, газ и т. Д. |
| ≤30 (высокая скорость) | -20 ~+200 (соответствующий уплотнительный кольцо FKM) | <6 | ||||
|
RC2053-G | ≤70 (стандарт) | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | <2 | ≤5 | Гидравлическое масло, эмульсия, вода, газ и т. Д. Гидравлическое масло, эмульсия, вода, газ и т. Д. |
| ≤30 (высокая скорость) | -20 ~+200 (соответствующий уплотнительный кольцо FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤2 | ≤2,5 | Гидравлическое масло, эмульсия, вода, газ и т. Д. Гидравлическое масло, эмульсия, вода, газ и т. Д. |
| -20 ~+200 (соответствующий уплотнительный кольцо FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0,5 | - | Гидравлическое масло, эмульсия, вода, газ и т. Д. |
|
RC2054 | ≤40 | -35 ~+100 (соответствующий уплотнительный кольцо NBR) | ≤2 | - | Гидравлическое масло, эмульсия, вода, газ и т. Д. Гидравлическое масло, эмульсия, вода, газ и т. Д. |
| -20 ~+200 (соответствующий уплотнительный кольцо FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0,5 | - | Гидравлическое масло, эмульсия, вода, газ и т. Д. |
|
RDI | <36 | -35 ~+100 | <0,5 | - | Гидравлическое масло, эмульсия, вода, газ и т. Д. |
|
RDA | <36 | -35 ~+100 | <0,5 | - | Гидравлическое масло, эмульсия, вода, газ и т. Д. |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | Нефть, вода, газ и т. Д. |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | Нефть, вода, газ и т. Д. |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | Нефть, вода, газ и т. Д. |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | Нефть, вода, газ и т. Д. |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | Почти все СМИ |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | Почти все СМИ |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | Гидравлическое масло, эмульсия, вода, смазка и т. Д. |
