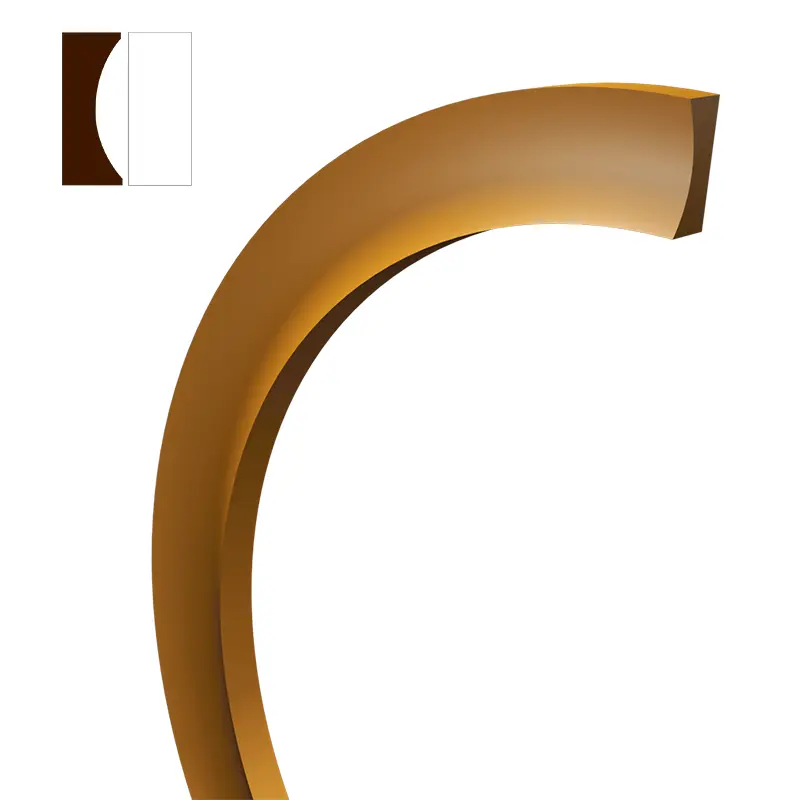

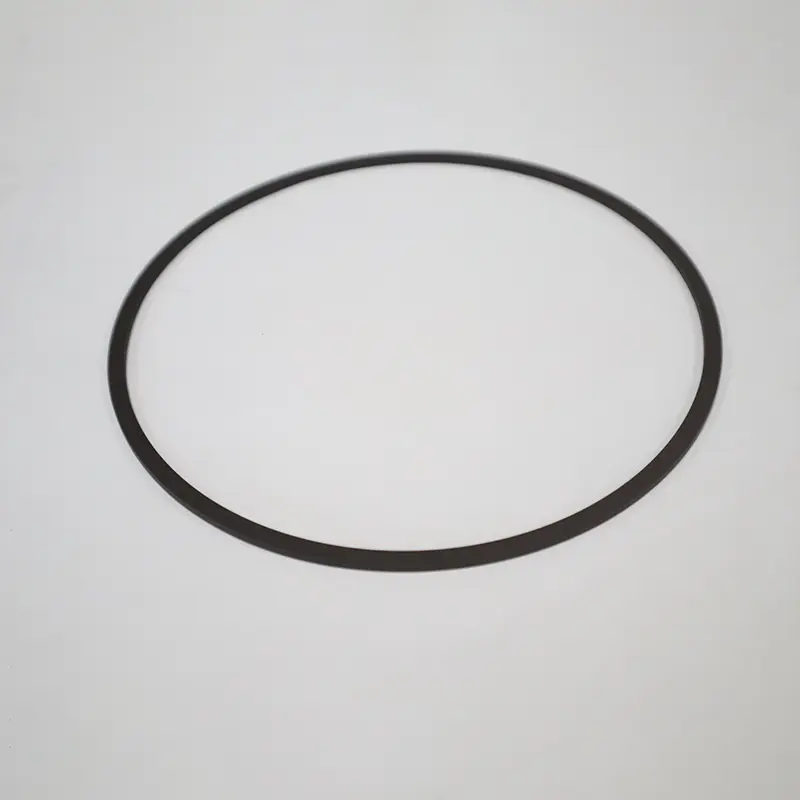

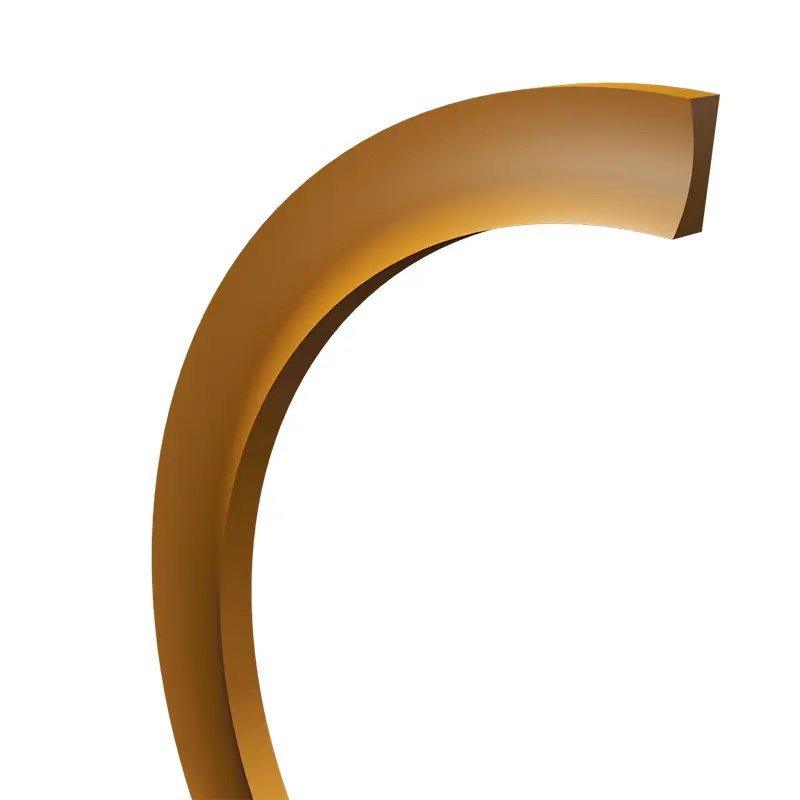

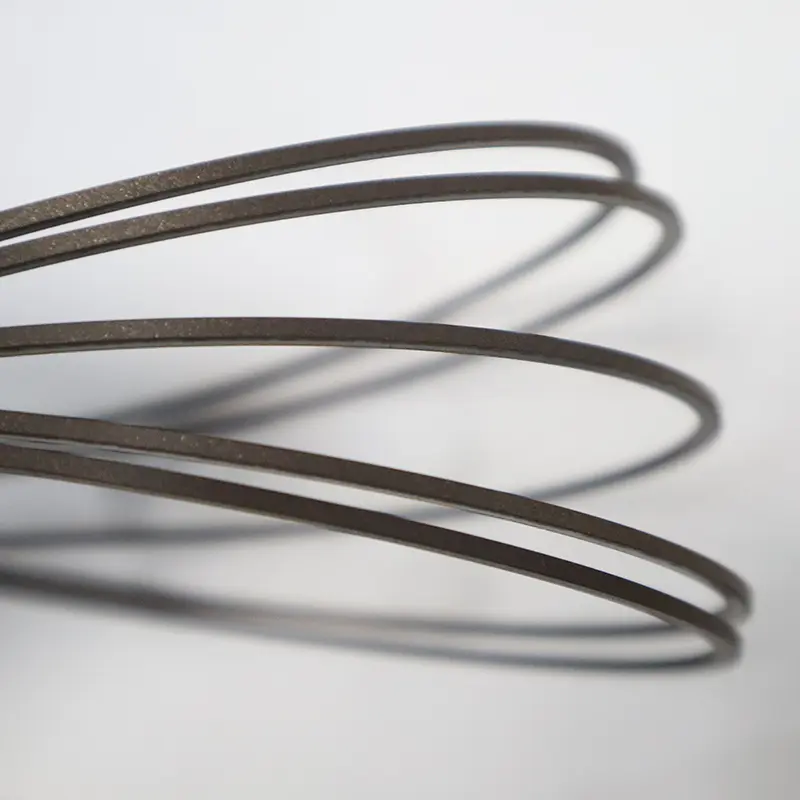

Подпорное кольцо

Подпорное кольцо используется в сочетании с уплотнительным кольцом или звездным кольцом, чтобы предотвратить сжимание герметичного кольца в зазор со стороны низкого давления под действием давления. По мере того, как давление продолжает увеличиваться, герметизирующее кольцо повреждается «экструзией» и в конечном итоге не может запечатать. Если используется подпорное кольцо, можно предотвратить «экструзию» герметизирующего кольца. Следовательно, подпорное кольцо - это добавка к герметичному кольцу. Это не сама печать, но увеличивает диапазон рабочего давления герметизирующего кольца.

Подпорное кольцо используется в сочетании с уплотнительным кольцом, чтобы предотвратить его от «экструзии», эффективно защищать уплотнительное кольцо, увеличить срок службы и обеспечить больший разрыв в герметике, тем самым снижая затраты на обработку.

Особенности продукта и приложения:

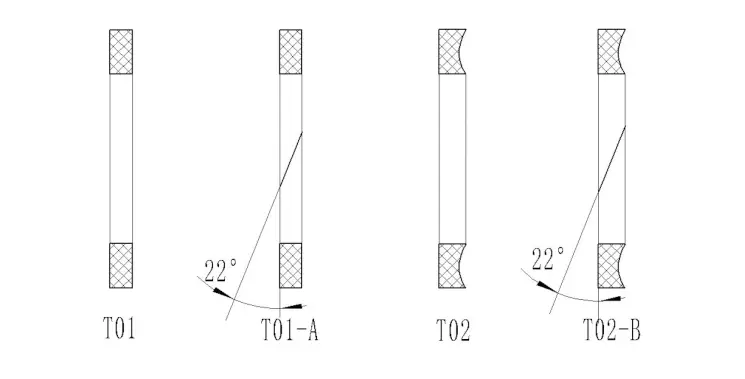

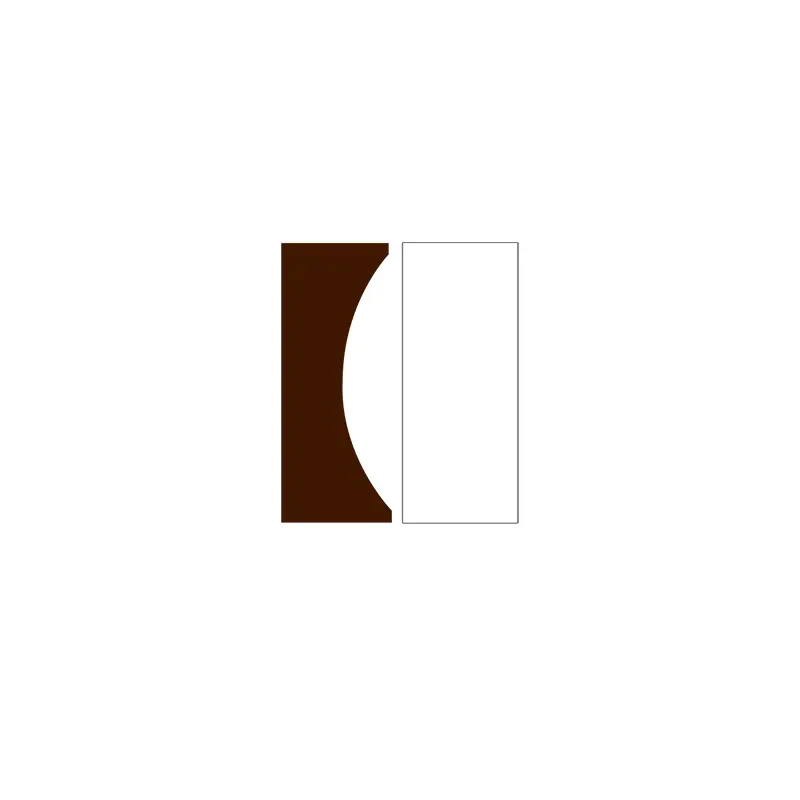

Подпорное кольцо и тип структуры

Технические данные

Рабочее давление: статическое уплотнение может достигать около 200 МПа (в зависимости от материала и типа уплотнения подпорного кольца), возвратно -попискатное уплотнение может достигать около 40 МПа. Вращение качания/медленной скорости может достигать около 15 МПа.

Скорость: возврат и вращение может достигать около 2 м/с (в зависимости от материала).

Заказ стандартов

(1) Удерживающие кольца серии T01 состоит из внутреннего диаметра D1, ширины W и толщины T.

Пример: T01-00356 D1: 3,56*W: 1,35*T: 1,23

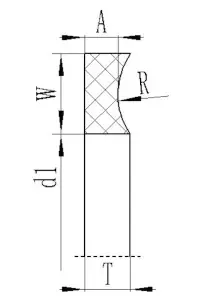

(2) Поддерживающие кольца серии T02 состоит из внутреннего диаметра D1, ширины W и толщины A и T.

Пример: T02-027 D1: 33,78*W: 1,35*A: 1,14*T: 1.24
