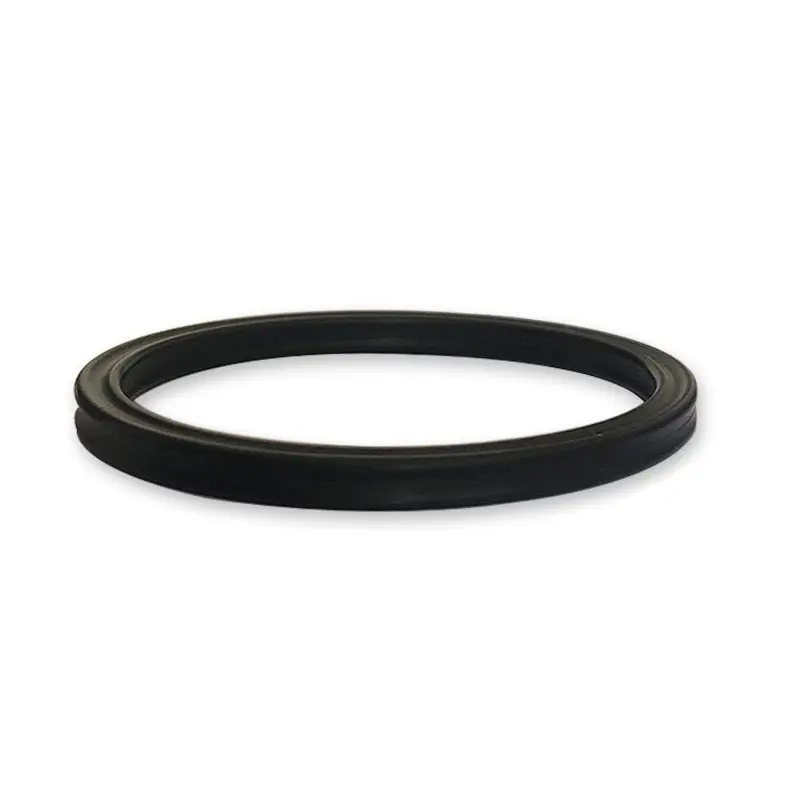

Звездное герметичное кольцо

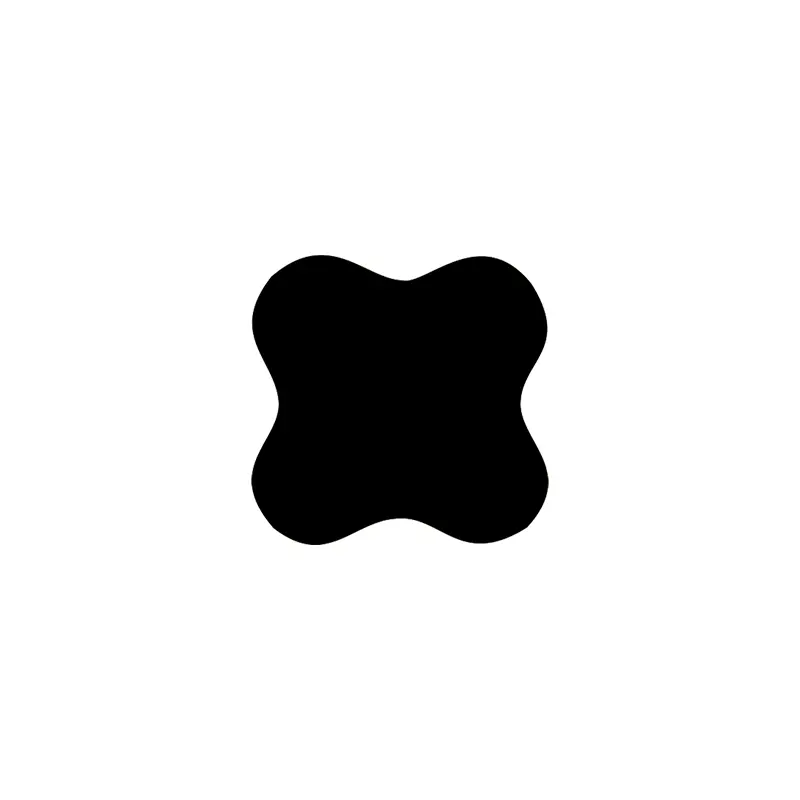

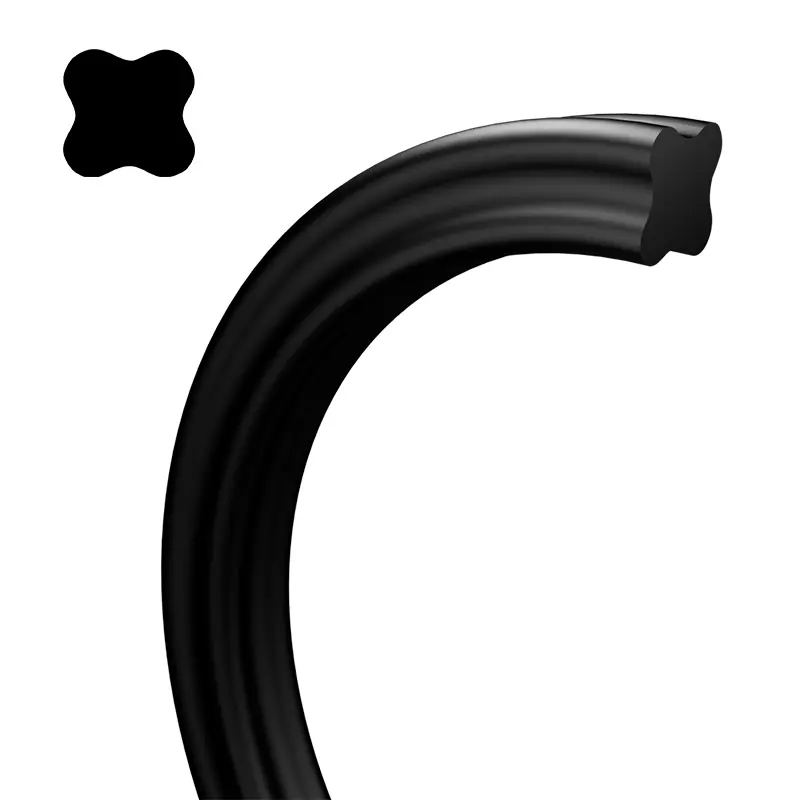

Звездное герметизирующее кольцо представляет собой уплотнение с четырьмя жипками с X-подобной формой, поэтому оно также называется рентгеновским кольцом. Это улучшение и улучшение на основе уплотнительного кольца. Его размеры поперечного сечения такие же, как у уплотнительного кольца американского стандарта AS568A, и он может в основном заменить использование уплотнительного кольца.

По сравнению с уплотнительным кольцом, герметизирующее кольцо в форме звезды образует полость смазки между герметизирующими губами, которая обладает меньшей стойкостью для трения и небольшой начальной сопротивлением. Поскольку его края вспышки расположен в вогнутой части поперечного сечения, эффект герметизации лучше. Несоответствие поперечного сечения эффективно позволяет избежать явления прокатки во время возвратного движения.

Диапазон применения герметичного кольца в форме звезды очень широкий. Выберите соответствующий материал в соответствии с температурой, давлением и средой. Чтобы сделать герметизирующее кольцо в форме звезды, адаптироваться к данному применению, следует учитывать взаимные ограничения между всеми рабочими параметрами. При определении диапазона применения необходимо учитывать пиковую температуру, непрерывную рабочую температуру и рабочую температуру. В случае вращающихся случаев также необходимо учитывать повышение температуры, вызванное теплом трения.

Это x-образное герметизирующее кольцо представляет собой самореализирующий герметичный элемент. Сила герметизации в начальном состоянии зависит от количества сжатия и твердости материала. Когда давление системы увеличивается, деформация сжатия уплотнительного кольца будет увеличиваться, и общая сила герметизации будет увеличиваться, образуя надежное уплотнение.

Особенности продукта и приложения:

Выбор герметичного кольца в форме звезды

Статическое герметизация или возвратное линейное движение

(1) Окрашивание отверстия: внутренний диаметр герметичного кольца в форме звезды должно быть совместимо с канавкой или менее 2% от диаметра нижней части канавки. Потому что предварительная сжатия сила, генерируемая до сжатия, может эффективно предотвратить скручивание и прокатывание кольца уплотнения.

(2) Уплотнение вала: внутренний диаметр герметичного кольца в форме звезды должно быть равным или немного больше, чем внешний диаметр вала, который можно контролировать в пределах 1%. Кольцо для уплотнения будет проще установить и иметь более длительный срок службы.

Ротарие герметизация

Внутренний диаметр кольца в форме звезды примерно на 2 ~ 5% больше, чем диаметр вала, который он запечатывает. Потому что кольцо уплотнения будет генерировать трение и тепло, когда оно используется при вращении, а эластомер уменьшится после нагрева (эффект нагрева джоуля). Чтобы обеспечить смазование и надежную работу кольца уплотнения, должно быть выбрано кольцо в форме звезды с большим внутренним диаметром, чем диаметр вала. Как правило, кольцо уплотнения с меньшим поперечным сечением может удовлетворить потребности статического уплотнения, и, наоборот, кольцо уплотнения с большим поперечным сечением должно использоваться для удовлетворения требований динамического уплотнения. В случае высокого давления или большого экструзионного зазора необходимо выбрать резиновый материал с более высокой твердостью. Лучший способ - добавить кольцо PTFE, чтобы предотвратить повреждение от экструзии высокого давления.

Материал

Материал, как правило, Shaw A70 Нитриловый резиновый NBR. Другие материалы могут ссылаться на материалы, используемые для уплотнительных колец.

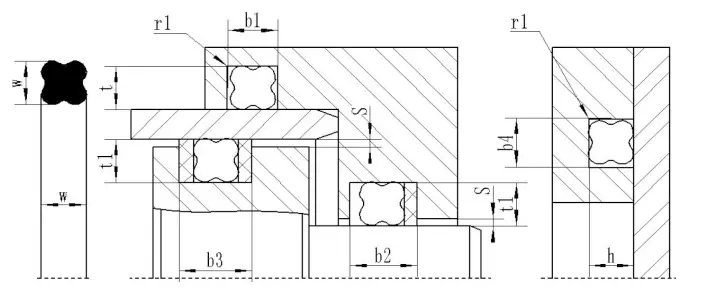

Звездное кольцо рекомендуется дизайн канавки

Звездное герметизирующее кольцо-x-кольцо (американский стандарт AS568A)

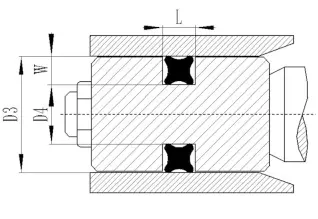

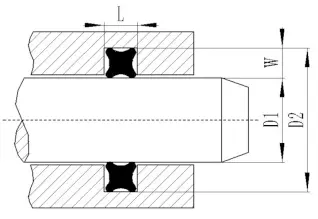

Уплотнение поршневого стержня (для вала)					Поршневое печать (отверстие)
Модель продукта	Спецификации и измерения		Уплотнения			Поршневой печать		Ширина слота
	Внутренний диаметр dn	Диаметр поперечного сечения CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
