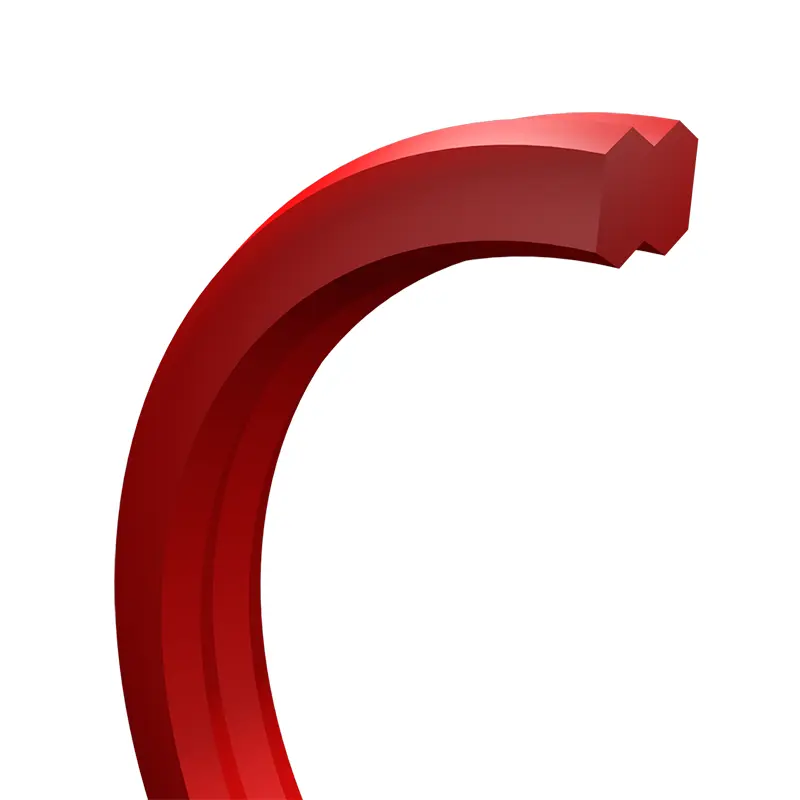

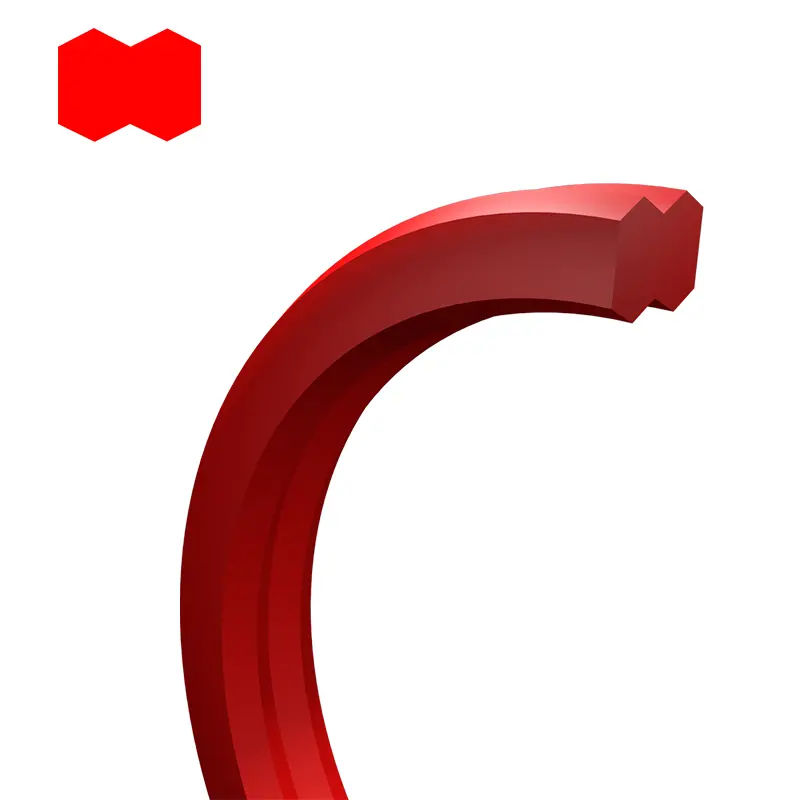

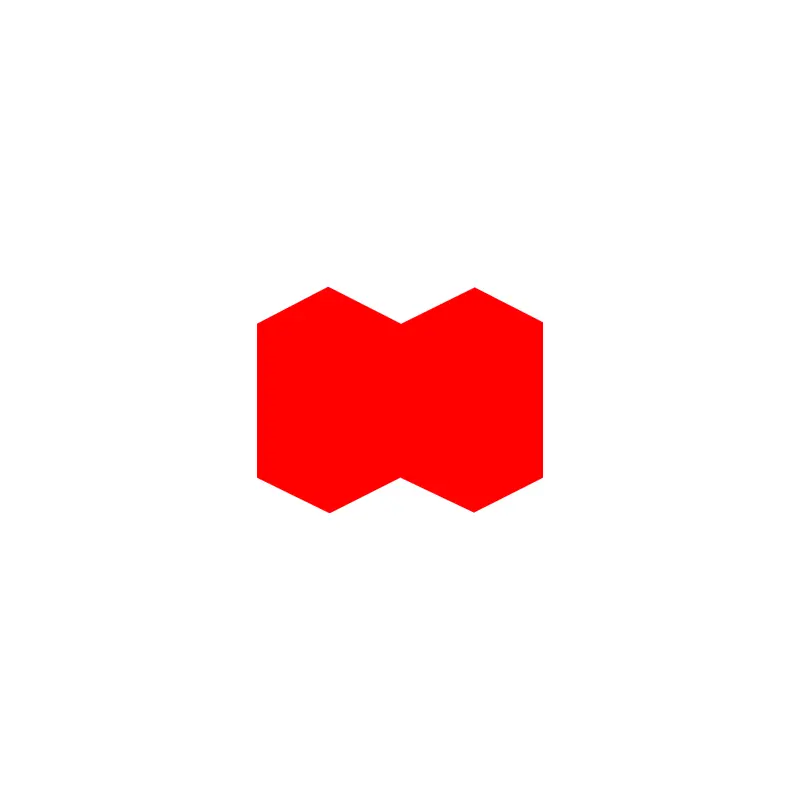

В текущей конструкции гидравлического цилиндра уплотнительные кольца или уплотнительное кольцо + комбинация подпорного кольца в основном используются в качестве статических уплотнений. Тем не менее, это уплотнительное раствор имеет определенные риски во время сборки, поскольку уплотнительное кольцо может быть скручено, а положение поддержащего кольца может быть не оптимальным. Это решение также показывает недостатки в случае пульсации давления и вторжения грязи. В этом случае герметичное кольцо в форме гантелей можно использовать в качестве идеального замены в качестве статического гидравлического уплотнения одного оригинала.
Особенности продукта и приложения:
Технические данные
Давление: до 50 МПа.
Температура: -35 ℃ ...+110 ℃.
Материал: полиуретан.
Требования к установке
(1) Установка Camper C выбирается в соответствии со значением глубины канавки W (мм)
Когда w <3; C≥3.
Когда W> 3; C≥5.
(2) Поверхностная отделка
| Тип печати | Поверхность | Раствор | Rz. | Rmax |
| Радиальная печать | Сокращенные поверхности (отверстие, поршень, вал) | ≤1,6 | ≤6,3 | ≤10 |
| Канавка снизу | ≤3,2 | ≤6,3 | ≤16 | |
| Канавка сторона | ≤3,2 | ≤6,3 | ≤16 |
(3) Герметизирующее кольцо в форме гантелей не имеет утечки в следующих условиях испытания и очень устойчиво к экструзии.
|
|
Тест высокого напряжения | Тест на пульсацию давления |
| Давление р | 40/52 МПа | 30 МПа |
| Температура т | 100 ℃/80 ℃ | 60 ℃ максимальная температура топливного бака |
| Середина | Гидравлическое масло HLP 46 | Гидравлическое масло HLP 46 |
| В условиях испытаний | 72 часа | 500000 пульсации давления |
(4) Оптимальный герметичный зазор:
Цилиндр - H8
Рукав гида - G6
Поскольку уплотнение очень устойчиво к экструзии, может быть достигнута радиальное герметичное зазоры 0,2 мм.
При низкой температуре следует избегать отклонений от направляющей рукава до отверстия для цилиндра и поршня.

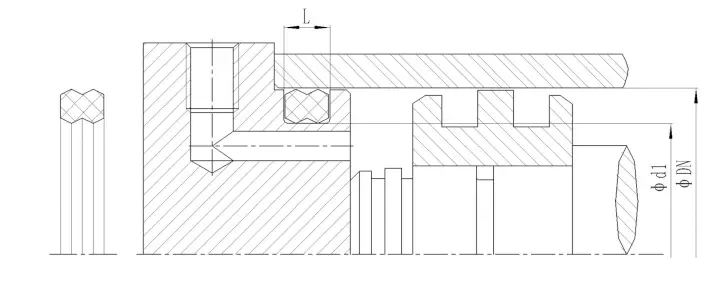

Рекомендации по установке
Преимущество
По сравнению с уплотнительными кольцами или уплотнительным кольцом + удерживающими кольцами, уплотнения гантелей имеют следующие преимущества:
(1) Очень устойчив к скручиванию
(2) Легко установка
(3) Длительный срок службы
(4) сопротивление высокого давления
Приложение
Уплотнения гантелей обычно используются в гидравлических цилиндрах, таких как:
(1) Вилочные погрузчики
(2) Гидравлика строительного механизма
(3) Промышленная гидравлика
(4) Пункеты
(5) Машины для формования инъекций
(6) Гидравлические прессы
(7) Клапаны картриджа
