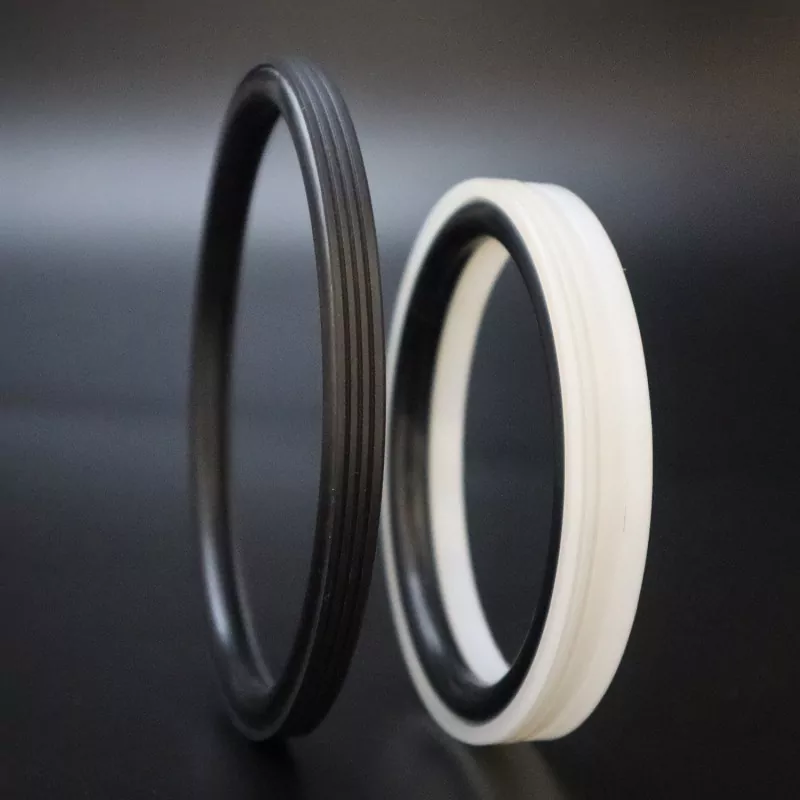

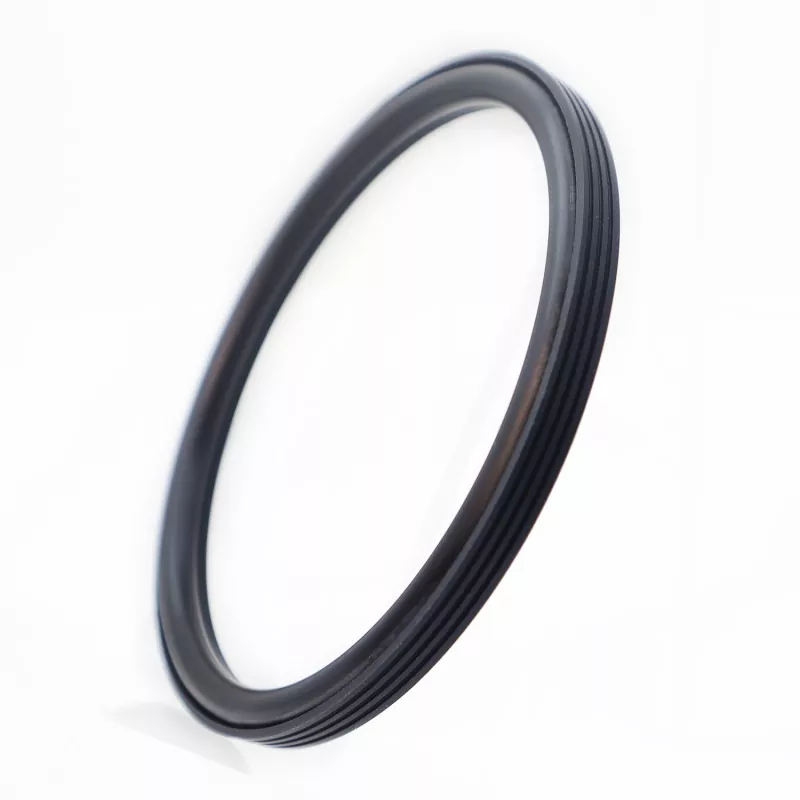

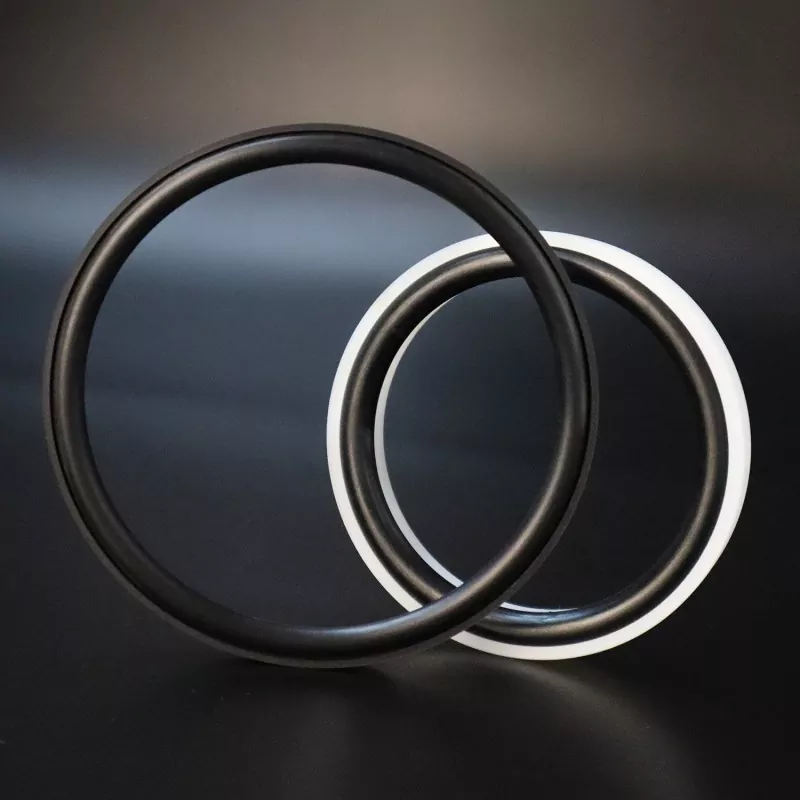

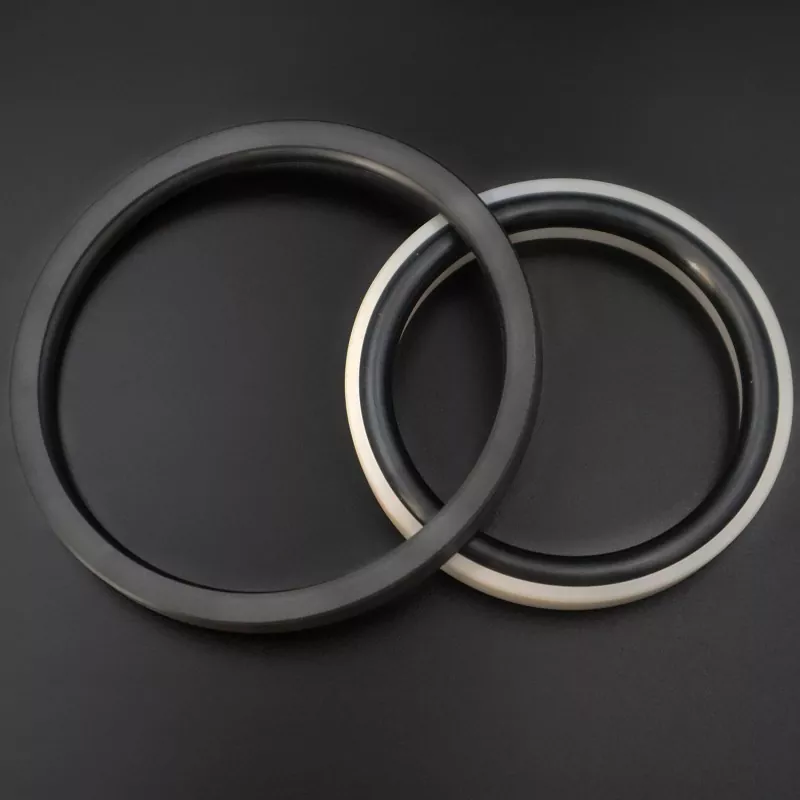

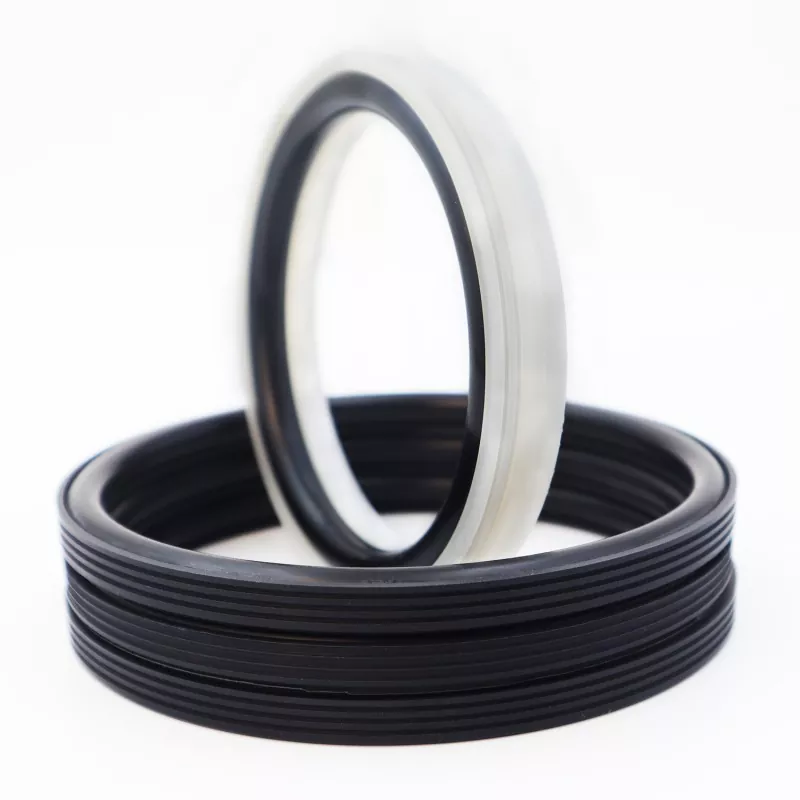

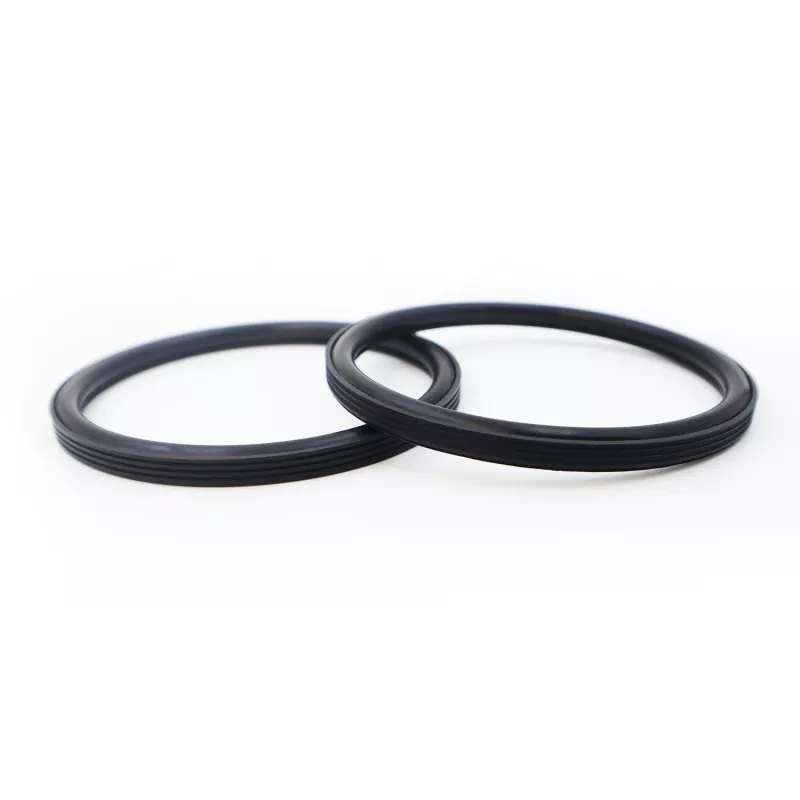

Усиленное уплотнение поршня с зубьями RC2062 состоит из специально разработанного зубчатого уплотнительного кольца, изготовленного из высокоэффективного конструкционного пластика, и резинового уплотнительного кольца; он подходит для однонаправленного уплотнения в гидравлических возвратно-поступательных и вращательных системах.
Он отличается длительным сроком службы, низким коэффициентом трения, отличными герметизирующими характеристиками, компактностью и простотой установки и обслуживания. Оптимизированная конструкция и толщина уплотнительной кромки обеспечивают эффективное уплотнение даже при воздействии агрессивных сред, таких как цементный раствор.
Благодаря своей компактной общей конструкции он сводит к минимуму занимаемое пространство для установки и облегчает сборку на месте и последующее обслуживание. Он служит надежным решением для уплотнения поршневых камер при перекачивании шлама. Приглашаем производителей промышленного оборудования оценить, сравнить и разместить оптовые заказы на данную продукцию.
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С)
|
Скорость (м/с) |
Середина |
|
|
Возвратно-поступательное движение |
Вращательное движение |
|||
|
≤100 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
≤2 |
Вода, грязь, сырая нефть, гидравлическое масло, эмульсия |
|
От -20 до +200 (с уплотнительным кольцом FKM) |
||||
1. К совместимым материалам уплотнительных колец относятся: нитриловая резина RO1 (NBR), фторэластомер RO2 (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал PTFE4; другие доступные материалы включают ПТФЭ2, ПТФЭ3, ПТФЭ5, UPE, ПК1, ПК2 и т. д.
Модель заказа: RC2062-80*68,3*7,6-PTFE4-R01
Модель — Диаметр отверстия * Диаметр канавки * Ширина канавки — Код материала
Доступен любой размер в пределах параметров.
|

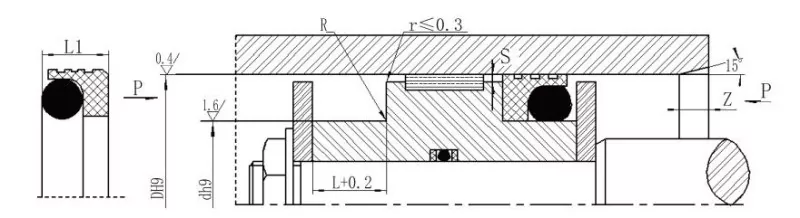

Диапазон размеров отверстий Стандартный тип Д Н9 RC2062 |
Диапазон диаметров отверстий Сверхмощный Д Н9 RC2062-Z |
Диаметр канавки д h9 |
Ширина канавки Л+0,2 |
Ширина уплотнения Л1 |
Угловой радиус Рмакс |
Радиальный зазор Smax |
Фаска Змин |
Диаметр поперечного сечения уплотнительного кольца |
||
|
<10 МПа |
<20 МПа |
<40 МПа |
||||||||
|
8~12,9 |
- |
Д-4,5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
Д-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
Д-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
Д-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
Д-15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501~1500 |
128~500,9 |
Д-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Примечание: 1. Для диаметров отверстий ≤30 мм рекомендуется конструкция с открытой канавкой.
2. При давлениях, превышающих 30 МПа, для экструзионного зазора рекомендуется использовать посадку H8/f8.
