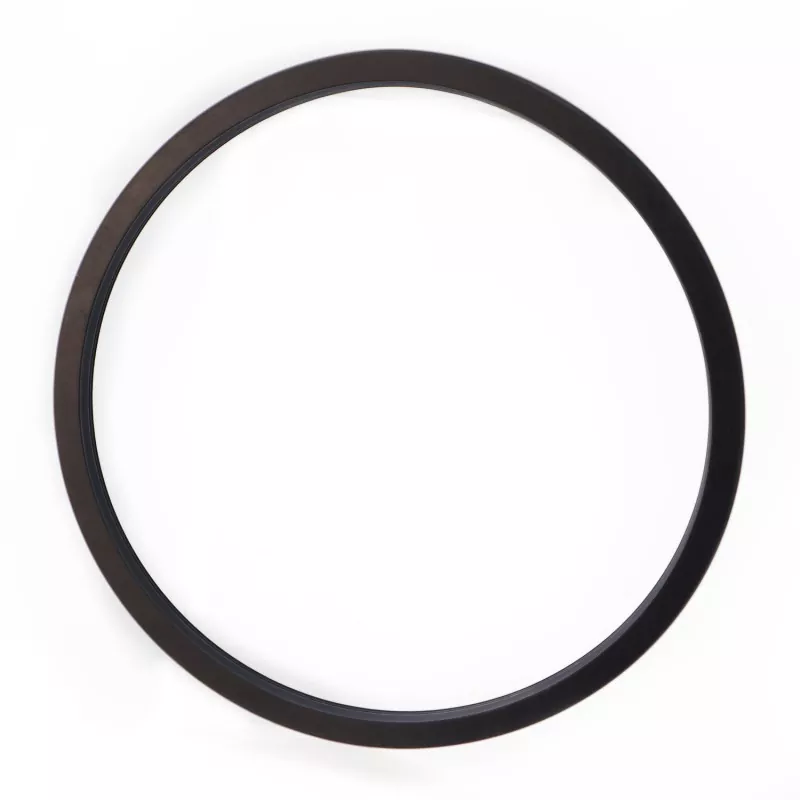

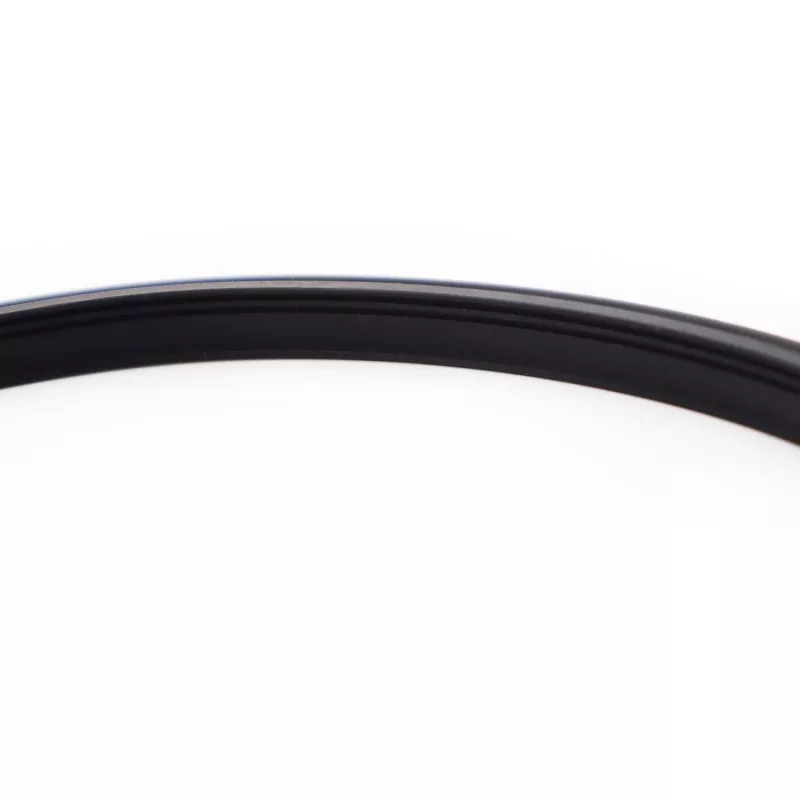

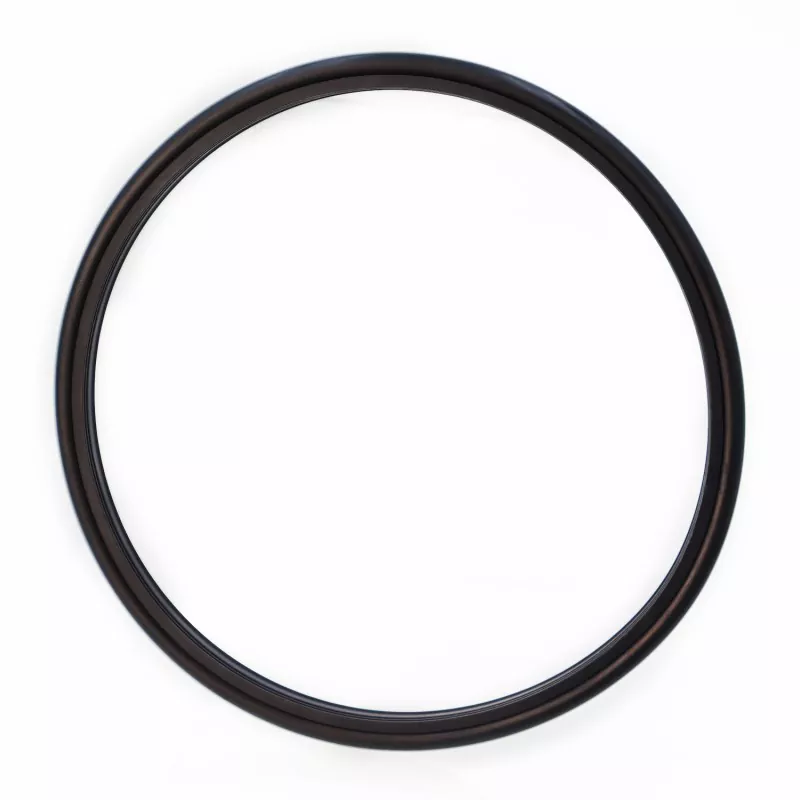

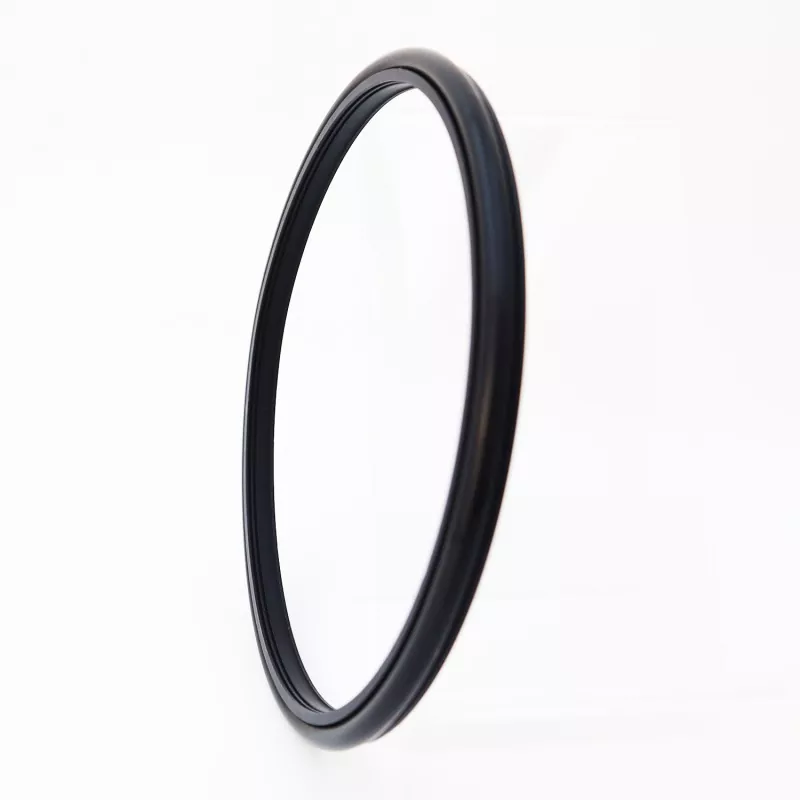

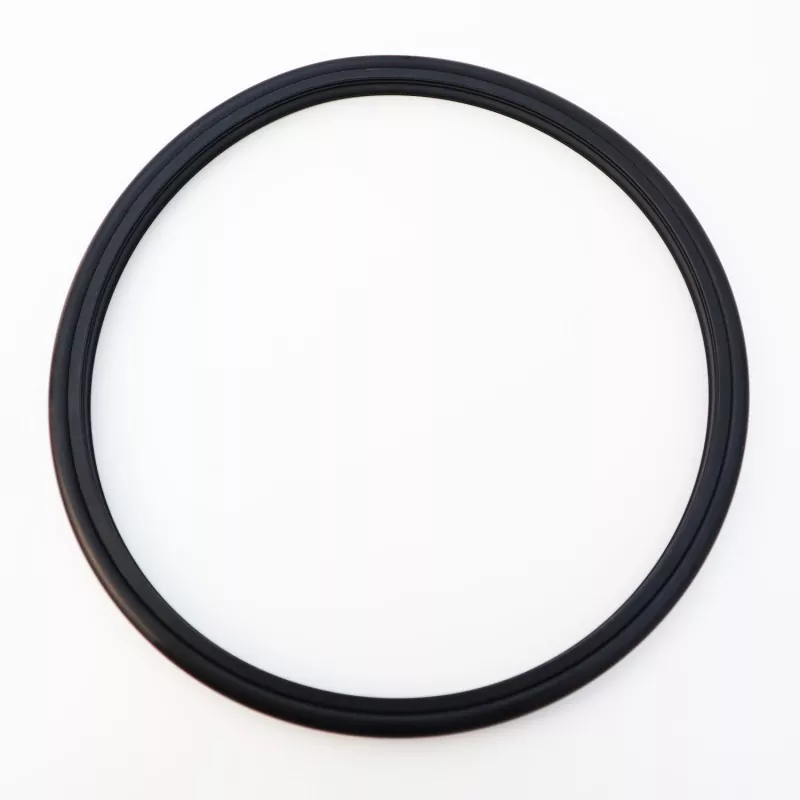

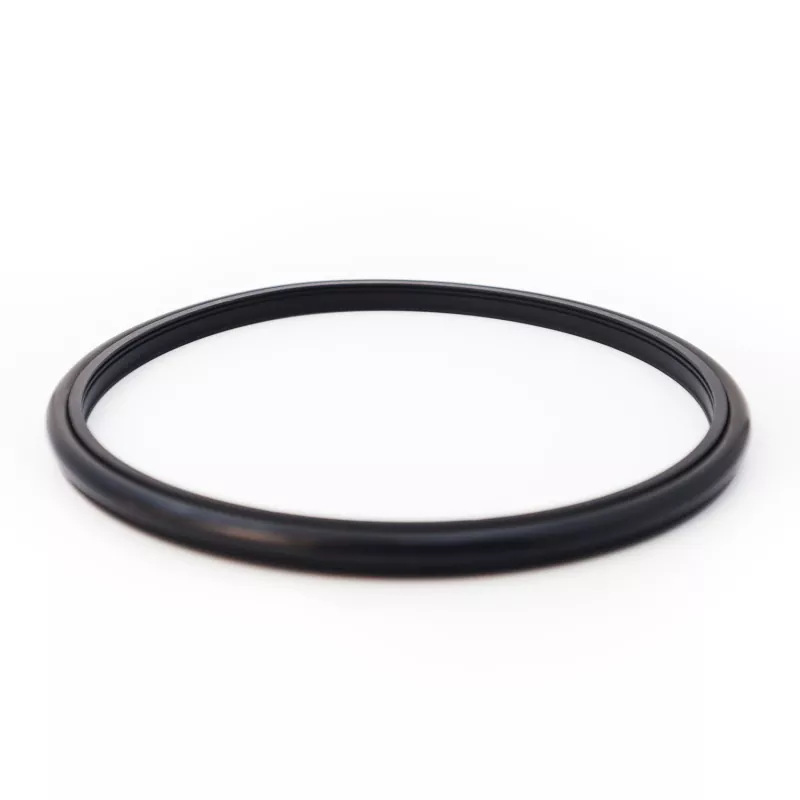

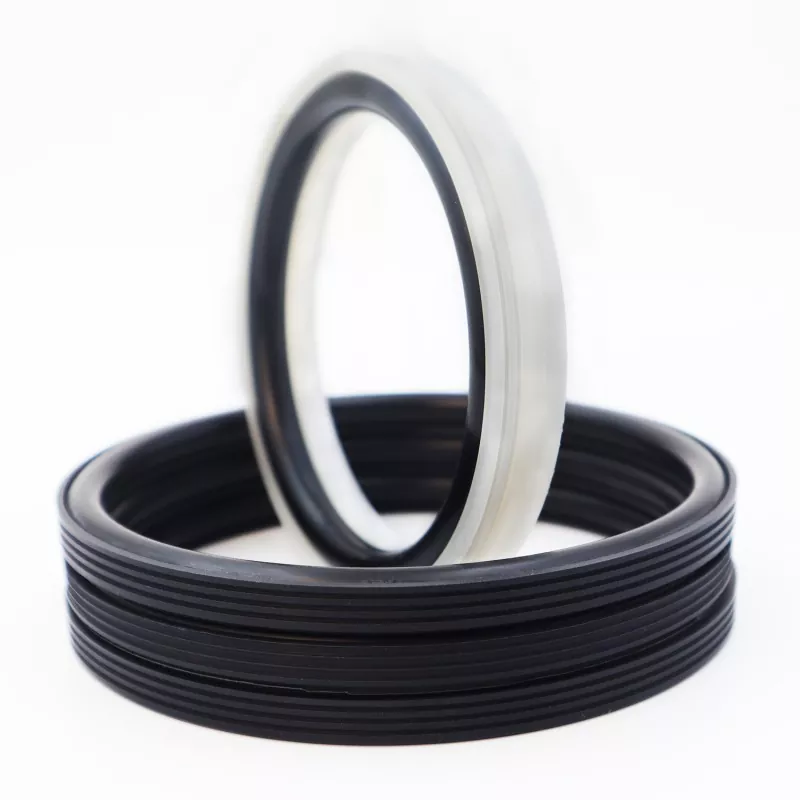

Усиленное комбинированное уплотнение с зубьями RC2061 (предназначенное для герметизации цементных растворов) состоит из специально разработанного зубчатого уплотнительного кольца, изготовленного из высокопроизводительного конструкционного пластика, и резинового уплотнительного кольца; он подходит для однонаправленного уплотнения в гидравлических возвратно-поступательных и вращательных системах. Его оптимизированная толщина кромки противостоит эрозии из-за цементного раствора и примесей грязи, обеспечивая надежное уплотнение и низкое трение, требуя при этом минимального пространства для установки. Конструкция облегчает сборку и техническое обслуживание и эффективно снижает быстрое разрушение уплотнения, вызванное наличием твердых частиц в среде.
В основном он используется в таких устройствах, как плунжерные насосы, буровые насосы, винтовые буровые инструменты, буровые установки, оборудование для разведки нефти и бетоносмесительные заводы. К ключевым особенностям относятся длительный срок службы, низкое трение, отличные характеристики уплотнения, компактность, а также простота установки и обслуживания.
При использовании для уплотнения грязеподобных сред рекомендуется впрыскивать смазку между двумя (или более) уплотнительными элементами.
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С) |
Скорость (м/с) |
Середина |
|
|
Возвратно-поступательное движение |
Вращательное движение |
|||
|
≤100 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
≤2 |
Вода, грязь, сырая нефть, гидравлическое масло, эмульсия |
|
От -20 до +200 (с уплотнительным кольцом FKM) |
||||
1. К совместимым материалам уплотнительных колец относятся: нитриловая резина RO1 (NBR), фторэластомер RO2 (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал PTFE4; другие доступные материалы включают ПТФЭ2, ПТФЭ3, ПТФЭ5, UPE, ПК1, ПК2 и т. д.
Модель для заказа: RC2061-80*91,7*7,6-PTFE4-R01 (модель — диаметр вала * диаметр канавки * ширина канавки — код материала)
Доступен в любом размере в пределах указанного диапазона.
|
Диапазон диаметров вала Стандартный тип д f8 RC2061 |
Диапазон диаметров вала Сверхмощный д f8 RC2061-Z |
Диаметр канавки Д Н9 |
Ширина канавки Л+0,2 |
Ширина уплотнения Л1 |
Угловой радиус Рмакс |
Радиальный зазор Smax |
Фаска Змин |
Диаметр поперечного сечения уплотнительного кольца |
||
|
<10 МПа |
<20 МПа |
<40 МПа |
||||||||
|
5~15,9 |
- |
д+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
д+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
д+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
д+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
д+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |

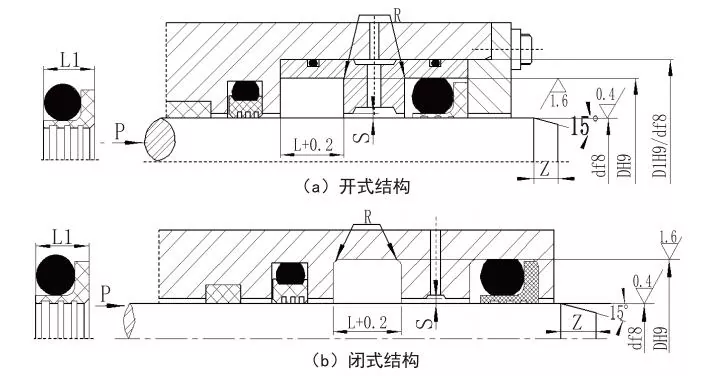

Примечание: 1. Для валов диаметром ≤30 мм рекомендуется конструкция с открытой канавкой.
2. Для вращающихся уплотнений рекомендуется твердость поверхности вала HRC ≥58.
3. При давлениях, превышающих 30 МПа, для экструзионного зазора рекомендуется использовать посадку H8/f8.
