1. Отличная химическая стойкость
2. Широкий диапазон рабочих температур.
3. Подходит для смазки с низким содержанием смазки и безмасляной смазки.
4. Низкое трение для минимального энергопотребления.
5. Подходит для высоких линейных скоростей.
6. Отсутствие эффекта скачкообразного движения, низкое пусковое сопротивление после длительного простоя.
7. Подходит для незакаленных вращающихся валов (при соответствующем выборе манжетных уплотнений из ПТФЭ).
8. Подходит для применений высокого давления.
Типичные области применения включают: ротационные компрессоры, винтовые компрессоры, трансмиссии/редукторы, воздуходувки, двигатели, станки, насосы, гидравлические двигатели, центрифуги и т. д.
Требования к твердости сопрягаемых поверхностей
Рекомендуемая твердость: HRC ≥ 58. Требуемая твердость зависит от многих факторов; для применений с низким давлением и низкой скоростью также подходят более мягкие вращающиеся валы. Для мягких металлов рекомендуется использовать манжетные уплотнения из PTFE6.
Требования к качеству сопрягаемых поверхностей Ra=0,2-0,63 мкм Rz=1-3 мкм Rmax=1-4 мкм
|
Форма поперечного сечения |
Модель |
Давление |
Температура |
Скорость |
Середина |
|
|
РКС-А |
0.5 |
-35~+200 |
40 |
Нефть, газ, вода и т.д. |
|
|
РКС-Б |
2 |
-35~+200 |
20 |
Нефть, газ, вода и т.д. |
|
|
РКС-С |
1 |
-35~+200 |
20 |
Нефть, газ, вода и т.д. |
|
|
РКС-Д |
2 |
-35~+200 |
20 |
Нефть, газ, вода и т.д. |
Гидродинамическое спиральное рециркуляционное уплотнение: В типе RCS-D используется манжетное уплотнение со спиральной рециркуляционной структурой, что повышает эффективность уплотнения. Вращающийся вал может вращаться только в одном направлении.

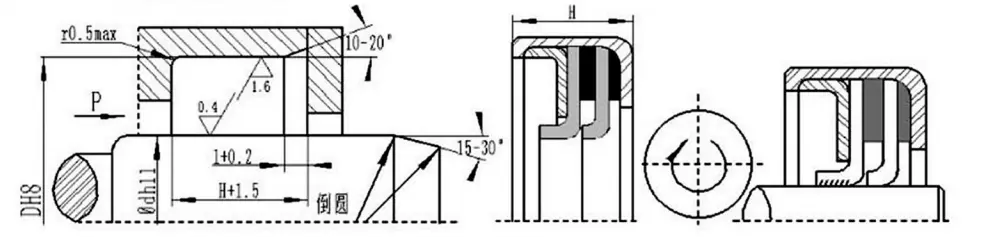

Требования к месту установки
Пример заказа: RCS-A-65×85×10 Модель – Д×Д×В
|
д*д*ч |
д*д*ч |
д*д*ч |
д*д*ч |
д*д*ч |
д*д*ч |
д*д*ч |
д*д*ч |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8,5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7,5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7,5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7,5 |
120*140*10 |
180*210*8,5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7,5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8,5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7,5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7,5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7,5 |
150*180*8,5 |
|
Пожалуйста, свяжитесь с нашей компанией; Модель RC2057 предлагает изделия максимальной длиной 1600 мм.
Руководство по установке сальника из ПТФЭ
1. Очистите и смажьте сальник и все установочные детали;
2. Перед установкой сальник следует установить на гладкий вал того же диаметра, что и вал, чтобы предотвратить чрезмерную затяжку и сбой при установке, а также во избежание перегрева во время начальной эксплуатации;
3. Перед установкой нанесите герметик (например, Loctite 601 или 641) на внешнюю окружность и торцевую поверхность сальника, чтобы предотвратить утечку по внешнему диаметру;
4. При установке кромки сальника из ПТФЭ на вал кромка сальника из ПТФЭ должна быть защищена, чтобы предотвратить повреждение кромки уплотнения резьбой, шпоночными канавками и т. д.;
5. Для установки сальника из ПТФЭ следует использовать направляющую втулку, чтобы защитить кромку от повреждений. Направляющая втулка имеет угол конусности 15 градусов на направляющем конце, а внутреннее отверстие другого конца имеет скользящую посадку на валу. Внешний диаметр направляющей втулки равен диаметру вала + 1 мм, с гладкой поверхностью и закругленными краями. См. рисунок 1 для установки сальника из ПТФЭ;
6. Рекомендуется использовать направляющую втулку из твердого пластика;
7. После установки сальника его необходимо зафиксировать прижимным устройством и загерметизировать герметиком по внешней окружности и торцу. См. рисунок 2, где показано крепление сальника из ПТФЭ.

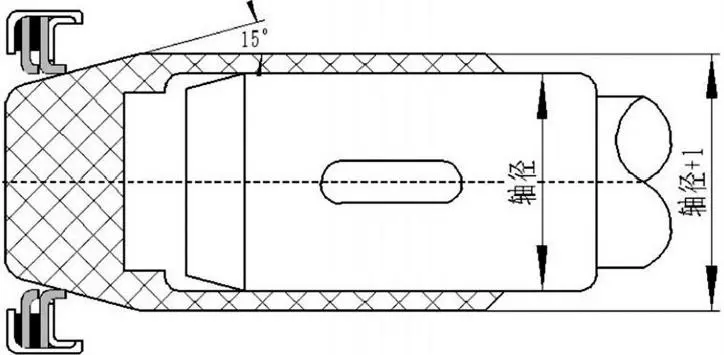

Рисунок 1. Установка сальника из ПТФЭ.

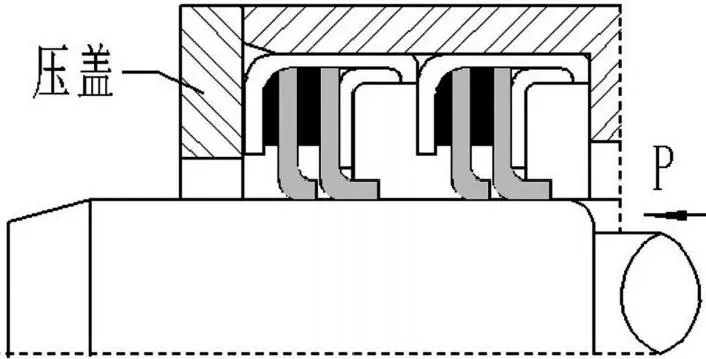

Рисунок 2. Крепление сальника из ПТФЭ.
