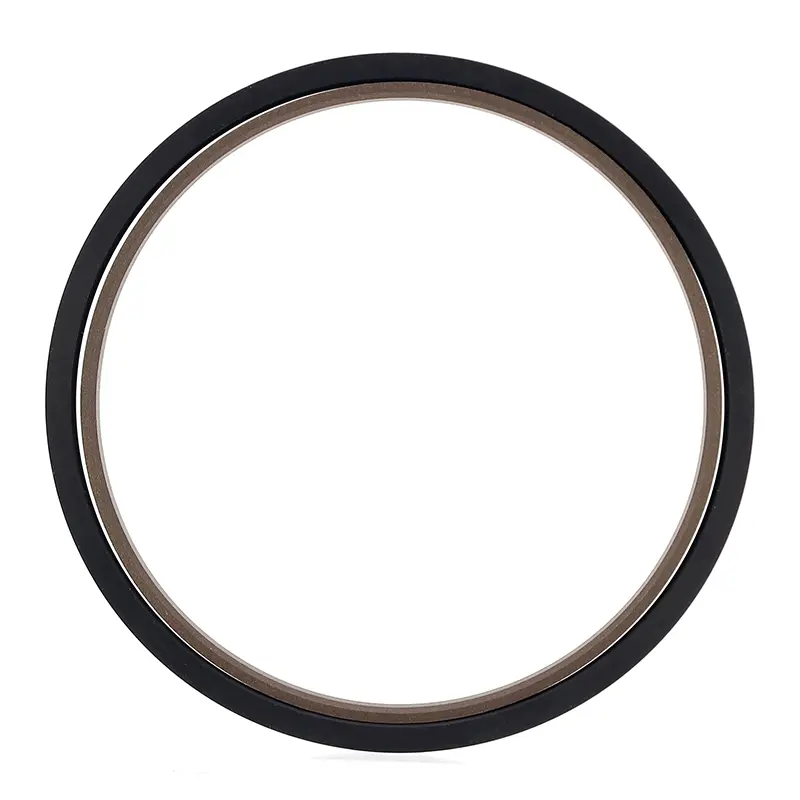

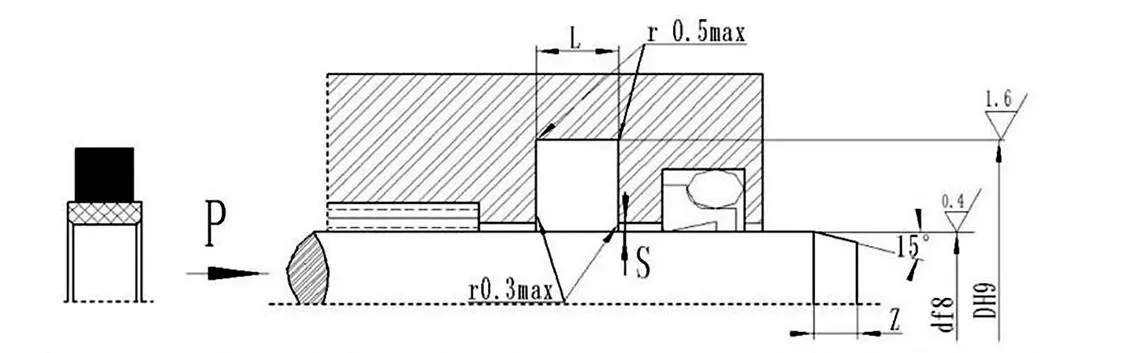

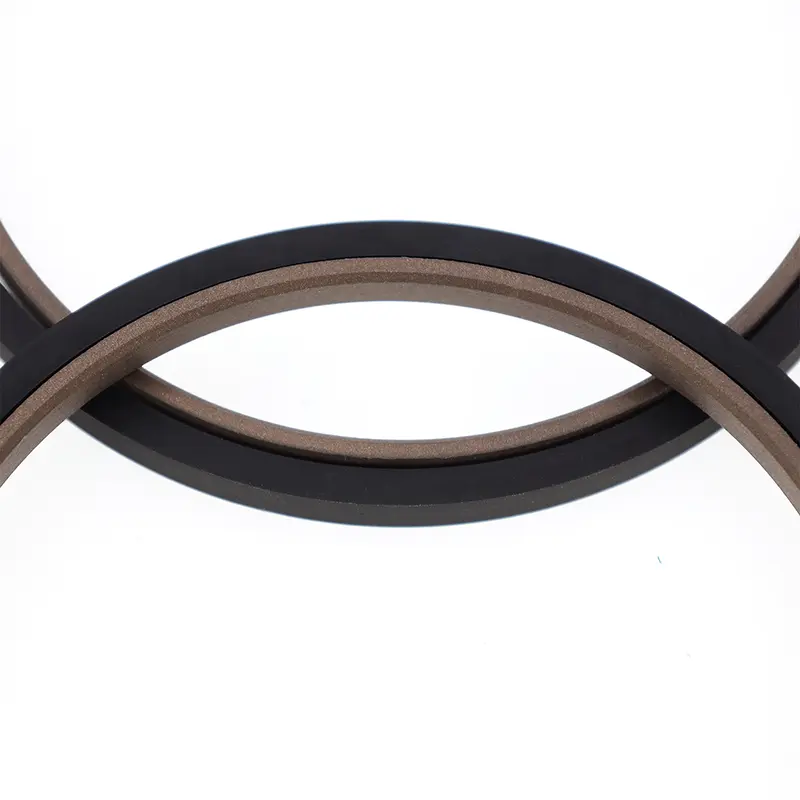

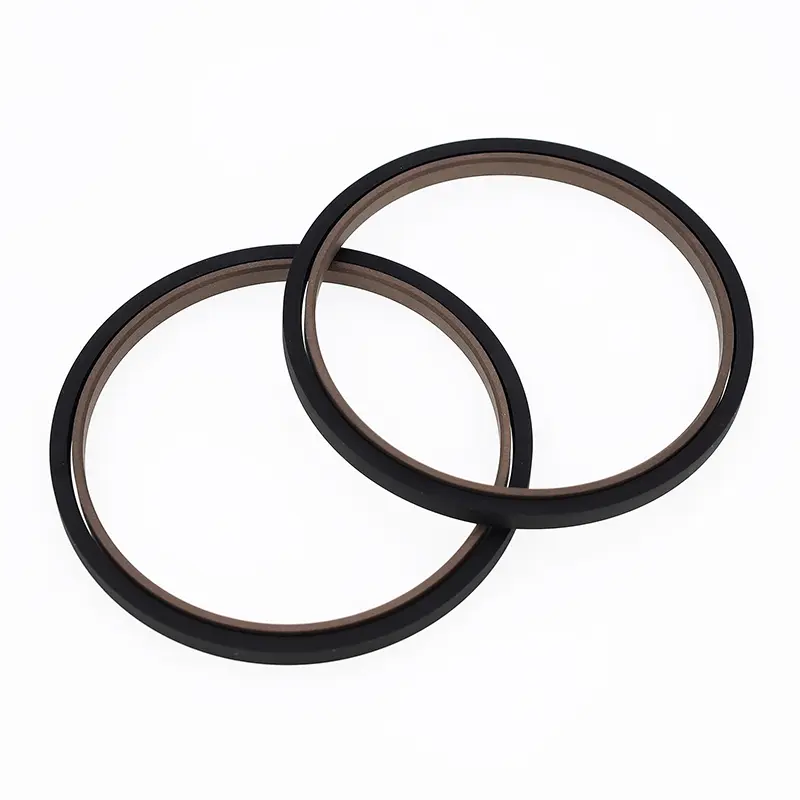

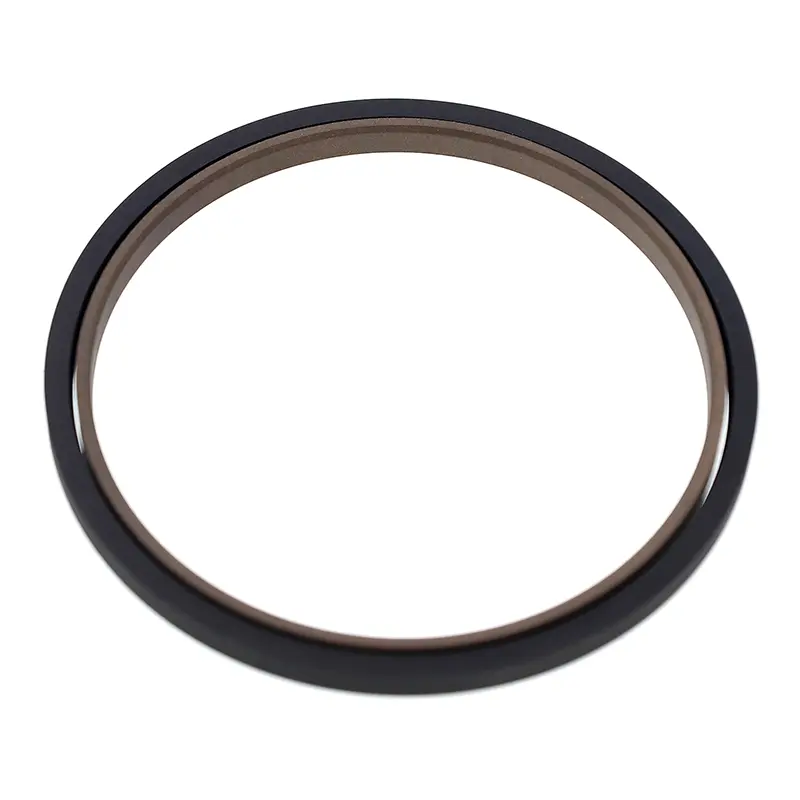

Комбинированное прямоугольное уплотнение для поршневых штоков состоит из прямоугольного уплотнительного кольца, наполненного ПТФЭ, и прямоугольного резинового кольца. Подходит для двунаправленного уплотнения под давлением в возвратно-поступательных гидравлических и пневматических системах. Прямоугольное кольцо обеспечивает радиальную силу и компенсирует износ уплотнительного кольца. Для стержней диаметром менее 30 мм следует использовать конструкцию с разъемной (открытой) канавкой.
Функции:
1. Низкое трение, низкое сопротивление при запуске, плавное движение, равное динамическое и статическое трение, отсутствие ползучести;
2. Уплотнение двойного назначения для гидравлических и пневматических применений, подходящее для двунаправленного уплотнения под давлением;
3. Длительный срок службы, подходит для безмасляной смазки;
4. Компактная конструкция, обеспечивающая простоту установки и обслуживания.
Применимые условия эксплуатации (экстремальные значения не должны появляться одновременно)
|
Давление МПа |
Температура ℃ |
Скорость м/с |
Середина |
Экструзионный зазор SМакс |
|
≤40 |
-35~+100 (соответствующее прямоугольное кольцо NBR) |
≤4 |
Гидравлическое масло на минеральной основе, огнезащитная жидкость (HFA/HFB), вода, газ и т. д. |
0,4 (<25 МПа) |
|
-20~+200 (соответствует прямоугольному кольцу FKM) |
0,2 (<40 МПа) |
Выбор материала
1. Доступные прямоугольные материалы: нитриловый каучук R01 (NBR), фторкаучук RO2 (FKM) и т. д.
2. Материалы уплотнительных колец: ПТФЭ2, ПТФЭ3, ПТФЭ4 (см. описание материала).
Пример заказа
Модель для заказа SPN-d*DL-PTFE3-R01: Диаметр стержня*Диаметр дна канавки*Ширина канавки
Модель SPN PTFE3 — код материала из модифицированного PTFE R01 — код материала прямоугольного кольца
