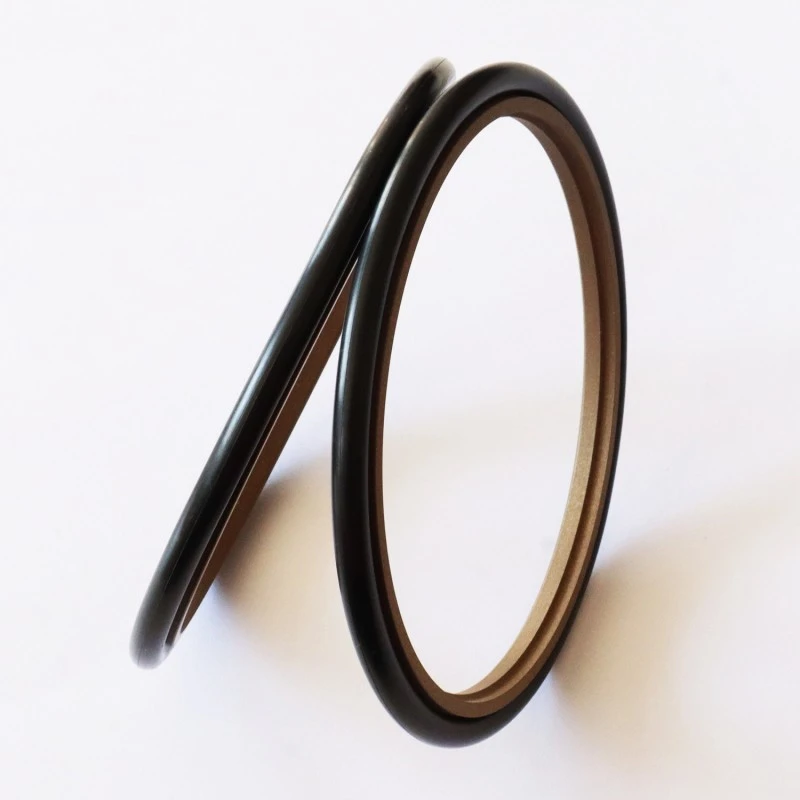

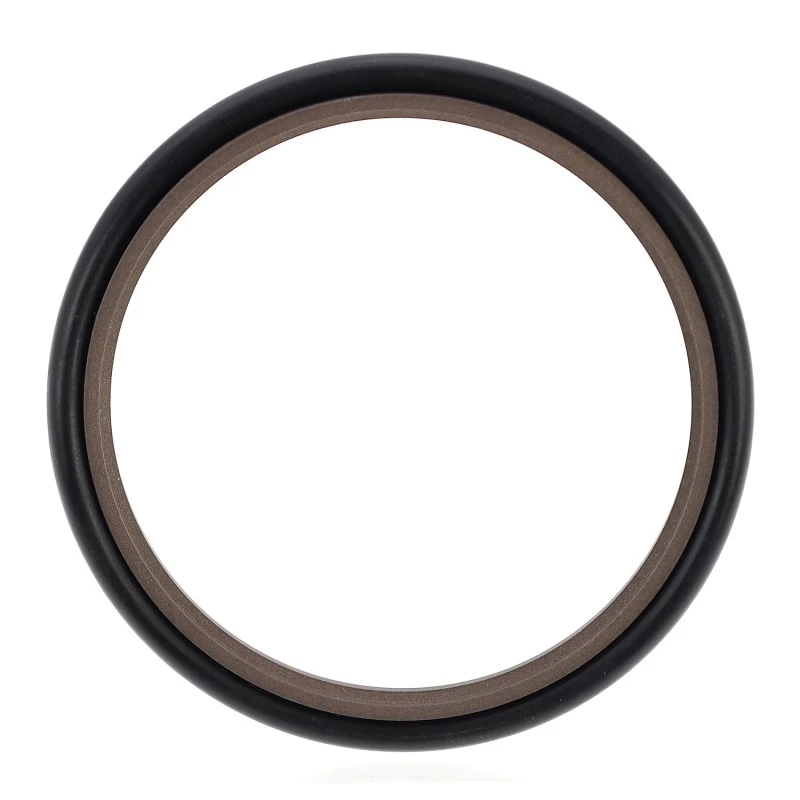

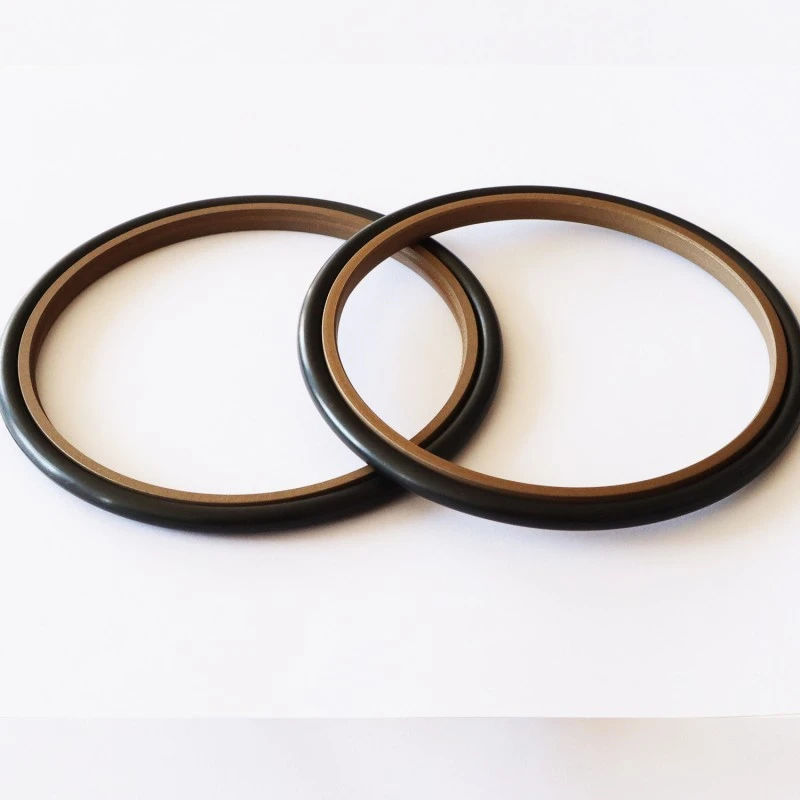

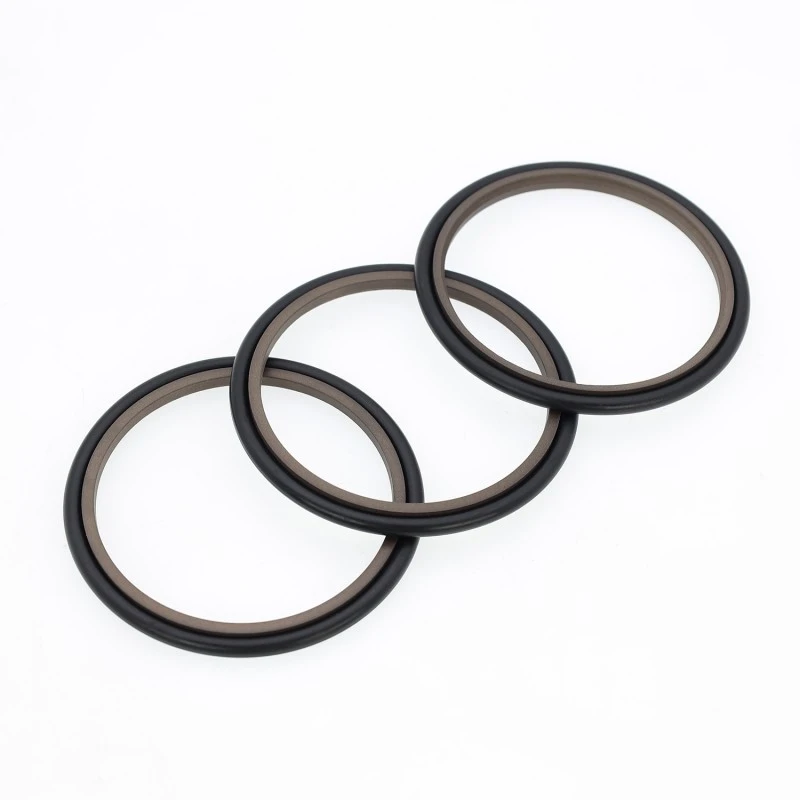

Ступенчатое уплотнение состоит из ступенчатого уплотнительного кольца, наполненного ПТФЭ, и уплотнительного кольца, подходящего для однонаправленного уплотнения под давлением в гидравлических системах с возвратно-поступательным движением. Уплотнительное кольцо обеспечивает радиальную силу и компенсирует износ уплотнительного кольца. Обычно он используется вместе с направляющим кольцом. Для стержней диаметром менее 30 мм следует использовать конструкцию с разъемной (открытой) канавкой.
Функции:
1. Низкое трение, низкое сопротивление при запуске, плавное движение, равное динамическое и статическое трение, отсутствие ползучести;
2. Стабильность высокого давления в суровых условиях;
3. Длительный срок службы, подходит для безмасляных смазочных уплотнений;
4. Подходит для герметизации сред с низкой вязкостью, таких как вода;
Применимые условия эксплуатации (экстремальные значения не должны появляться одновременно)
|
Давление МПа |
Температура ℃ |
Скорость м/с |
Середина |
|
≤60 |
-35~+100 (соответствующее уплотнительное кольцо NBR) |
≤6 |
Гидравлическое масло на минеральной основе, огнезащитная жидкость (HFA/HFB), вода и т. д. |
|
-20~+200 (соответствует уплотнительному кольцу FKM) |
Выбор материала
1. Доступные материалы уплотнительных колец: бутадиен-нитриловый каучук R01 (NBR), фторкаучук RO2 (FKM) и т. д.
2. Материалы уплотнительных колец: ПТФЭ2, ПТФЭ3, ПТФЭ4, ПУ и т. д.
Пример заказа
Модель заказа: RC11-40x55.1x6.3-PTFE3-R01
Модель для заказа: RC11-B-40x55.1x6.3-PTFE3-RO2 Модель: Диаметр стержня x Диаметр канавки x Ширина канавки ПТФЭ3 (модифицированный ПТФЭ) Код материала: R01, R02 — Код материала уплотнительного кольца
