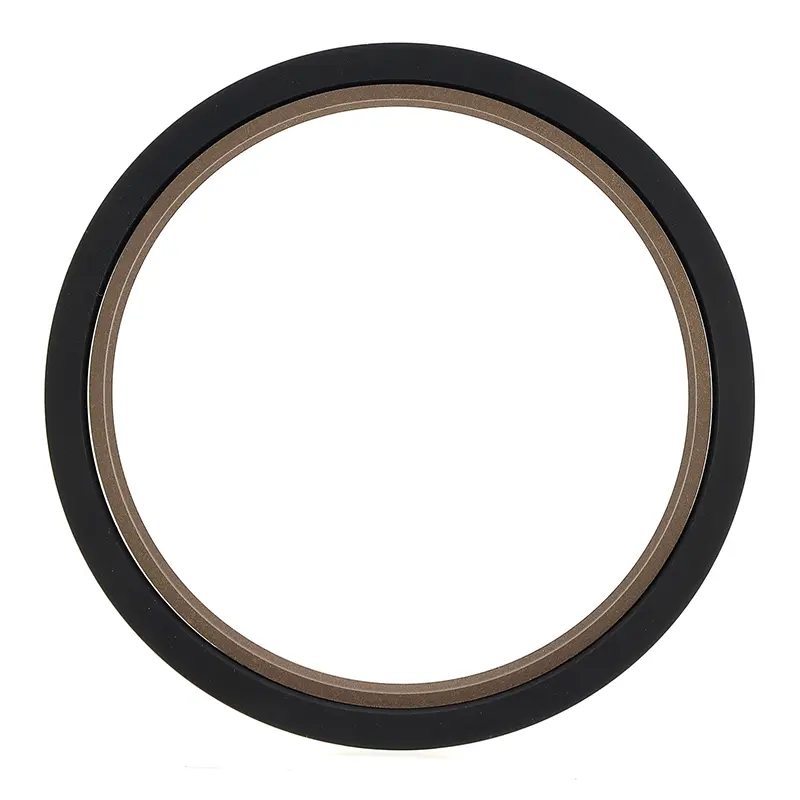

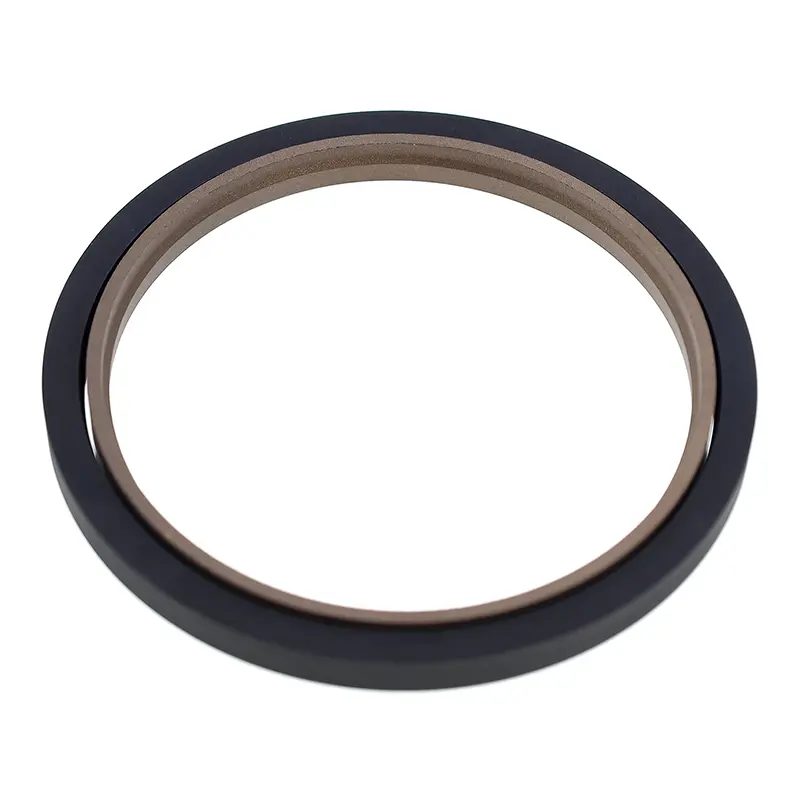

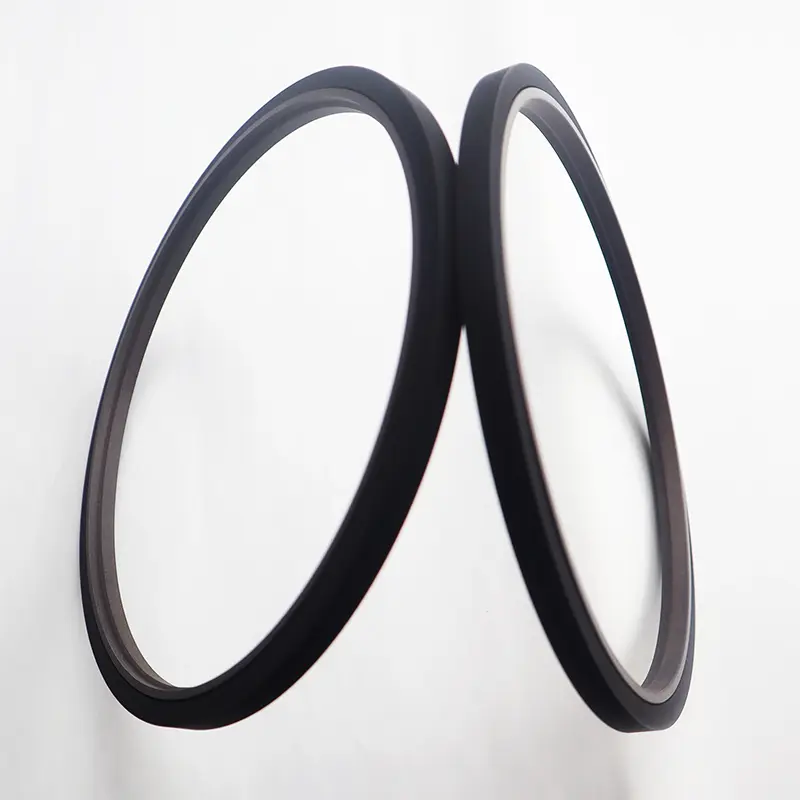

Ступенчатые уплотнения штока поршня для тяжелых условий эксплуатации (Step Seals) состоят из ступенчатого уплотнительного кольца, наполненного ПТФЭ, и прямоугольного резинового кольца. Они подходят для однонаправленного уплотнения под давлением в возвратно-поступательных гидравлических системах. Прямоугольное кольцо обеспечивает радиальную силу и компенсирует износ уплотнительного кольца. Обычно они используются вместе с направляющим кольцом. Разрезные (открытые) канавки следует использовать для стержней диаметром менее 30 мм. Они обычно используются в тяжелом гидравлическом оборудовании.
Функции:
1. Низкое трение, низкое сопротивление при запуске, плавное движение, равное динамическое и статическое трение, отсутствие ползучести;
2. Стабильность высокого давления в суровых условиях;
3. Длительный срок службы, подходит для безмасляных уплотнений;
4. Подходит для герметизации сред с низкой вязкостью, таких как вода.
Применимые условия эксплуатации (экстремальные значения не должны появляться одновременно)
|
Давление МПа |
Температура ℃ |
Скорость м/с |
Середина |
|
≤60 |
-35~+100 (соответствующее уплотнительное кольцо NBR) |
≤6 |
Гидравлическое масло на минеральной основе, огнезащитная жидкость (HFA/HFB), вода и т. д. |
|
-20~+200 (соответствует уплотнительному кольцу FKM) |
Выбор материала
1. Доступные материалы прямоугольных колец: нитриловый каучук R01 (NBR), фторкаучук R02 (FKM) и т. д.
2. Материалы уплотнительных колец: ПТФЭ2, ПТФЭ3, ПТФЭ4, ПУ и т. д. (см. описание материала).
Пример заказа
Модель для заказа: RC12 — 40 x 55 x 7,5 мм — PTFE3 — Модель RO1 — Диаметр стержня x Диаметр канавки x Ширина канавки; PTFE3 — модифицированный код материала PTFE; R01 — Код материала прямоугольного кольца
