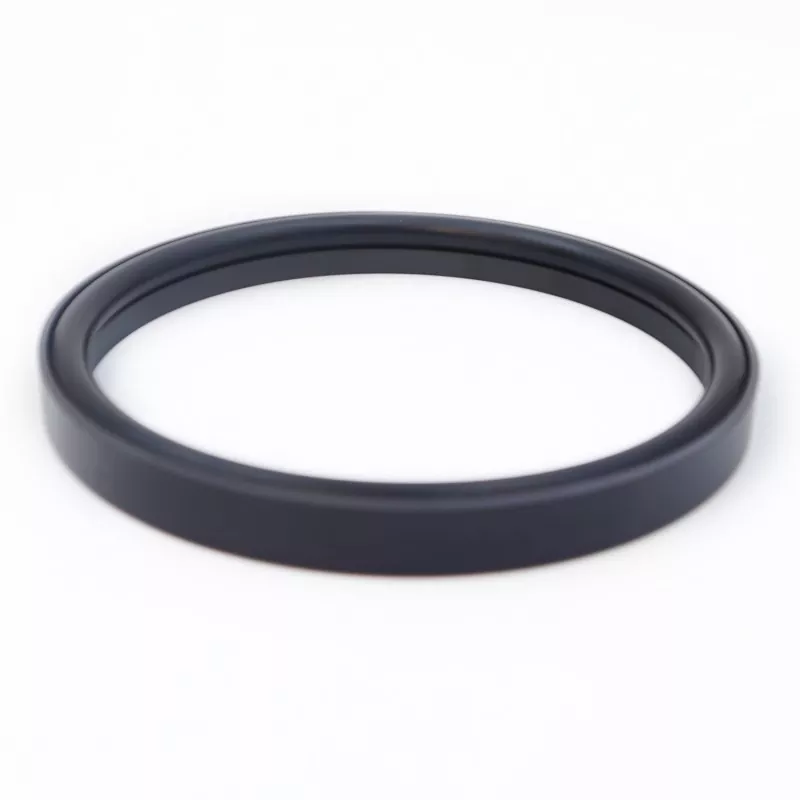

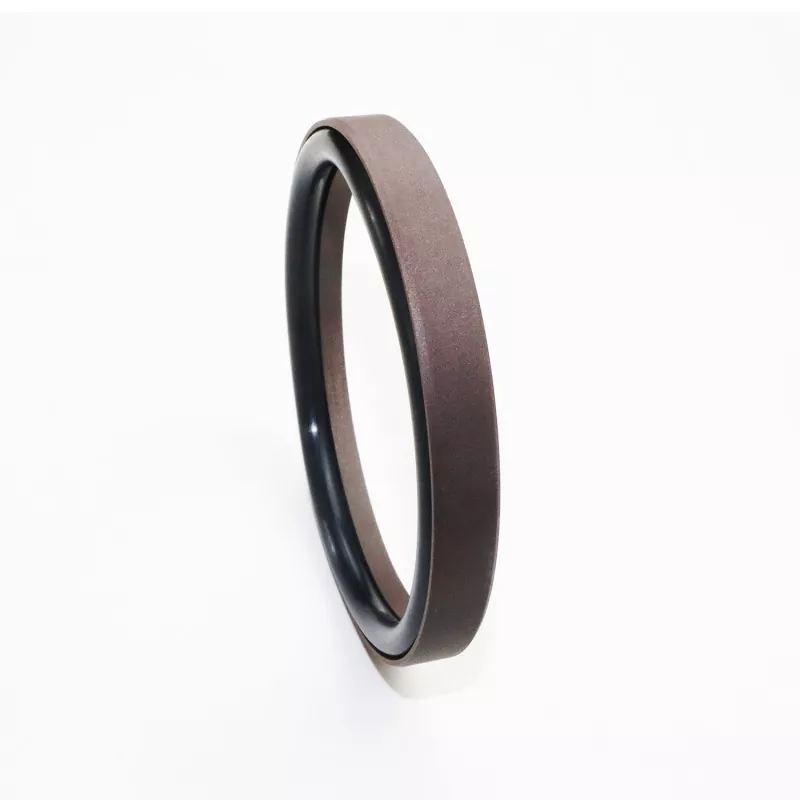

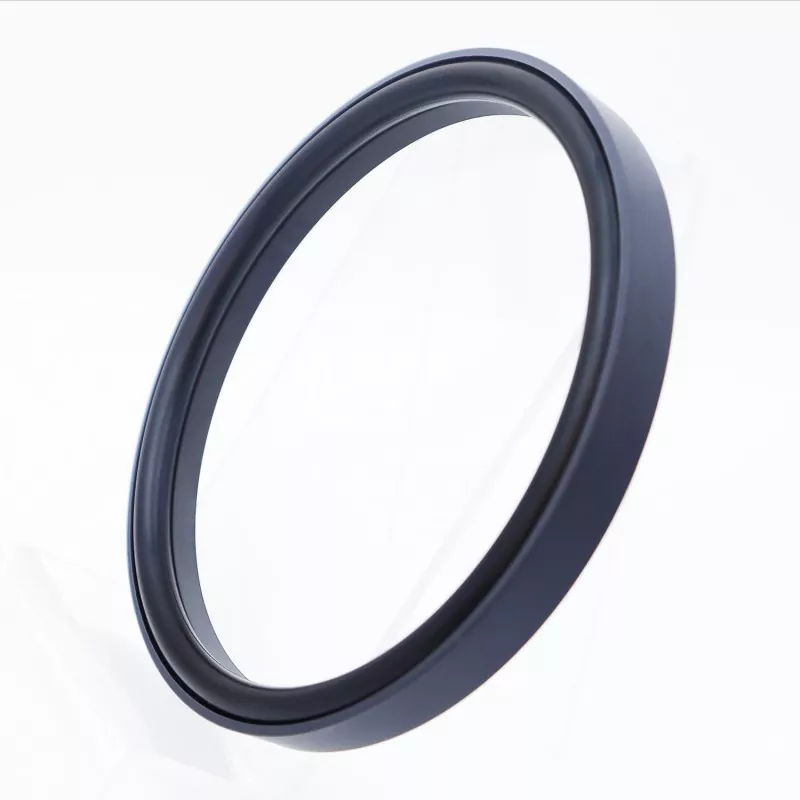

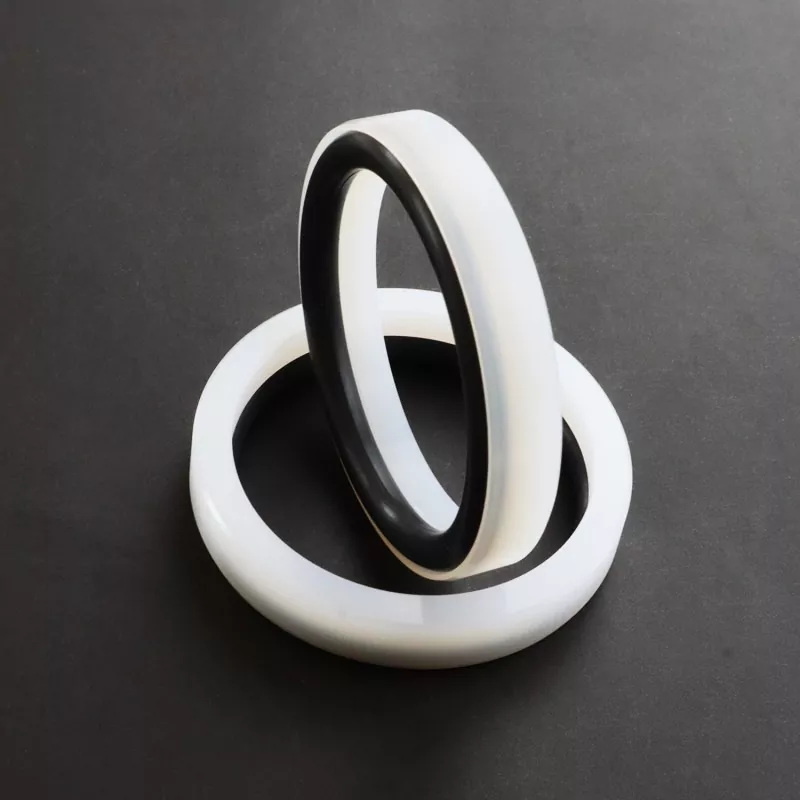

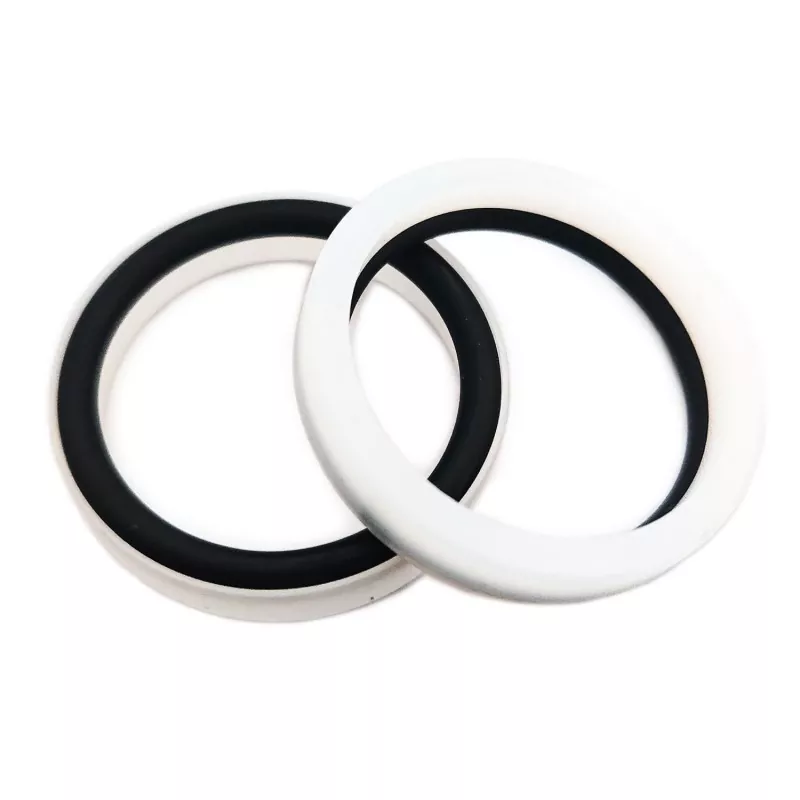

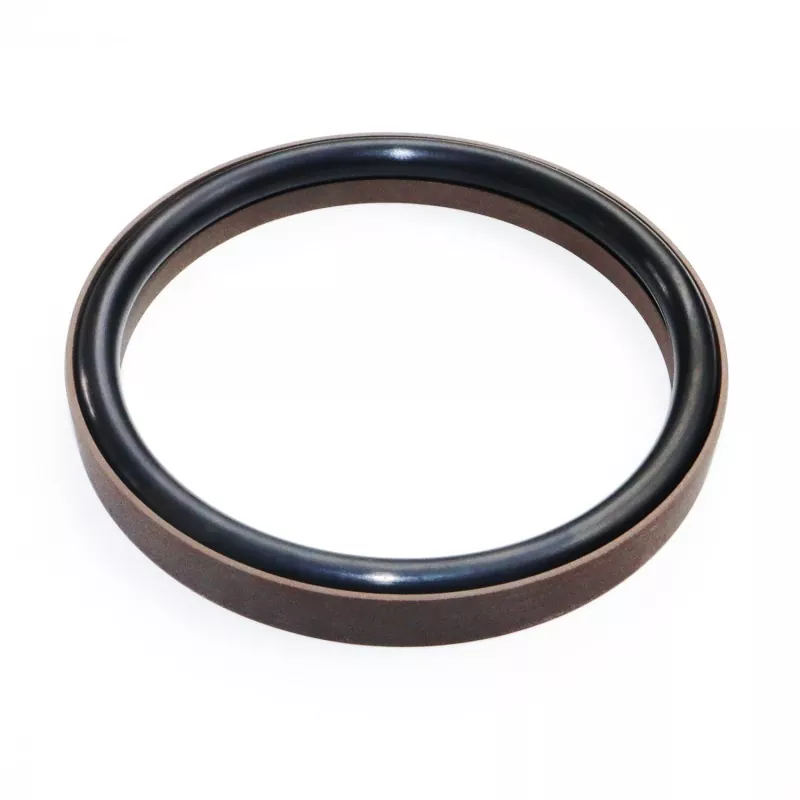

Усиленное ступенчатое комбинированное уплотнение для штока (предназначенное для применения при сверхвысоком давлении и на водной основе) состоит из усиленного прямоугольного уплотнительного кольца из ПТФЭ (или композита ПТФЭ) и резинового уплотнительного кольца. Он доступен в сериях RC58 и RC59, в зависимости от конкретного используемого уплотнительного кольца (соответствует стандарту GB1235). Он обеспечивает низкое трение, обеспечивая нулевое сопротивление при запуске и плавное возвратно-поступательное движение без скачков, и подходит для длительной работы в безмасляных средах, тем самым значительно снижая вероятность отказа оборудования и снижая затраты на техническое обслуживание.
Благодаря оптимизированной толщине уплотнительного кольца уплотнение эффективно работает даже при использовании с водой или другими средами с низкой вязкостью. Конструктивная конструкция усиленного уплотнительного кольца также повышает его устойчивость к высоким и сверхвысоким давлениям. Как правило, это уплотнение не может быть установлено в закрытую канавку.
1. Низкое трение: минимальное сопротивление при запуске, плавное движение, равное динамическое и статическое трение, отсутствие скачков и скольжений;
2. Длительный срок службы: подходит для безмасляной смазки;
3. Подходит для герметизации систем высокого и сверхвысокого давления, а также сред низкой вязкости, таких как вода;
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С) |
Скорость м/с |
СМИ |
|
≤200 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
Гидравлические масла на минеральной основе, огнестойкие жидкости (HFA/HFB), вода и т. д. |
|
От -20 до +200 (с уплотнительным кольцом FKM) |
1. Совместимые материалы уплотнительных колец: нитриловая резина RO1 (NBR), фторэластомер RO2 (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал PTFE3; альтернативные материалы включают PTFE2, PTFE4 и другие высокоэффективные пластмассы.
Модель для заказа: RC58—80x69,2x10,5—PTFE3—R01
Модель — Диаметр отверстия x Диаметр канавки x Ширина канавки | ПТФЭ3 — Код материала модифицированного ПТФЭ | R01 — Код материала уплотнительного кольца
Доступны характеристики в пределах диапазона параметров.
|

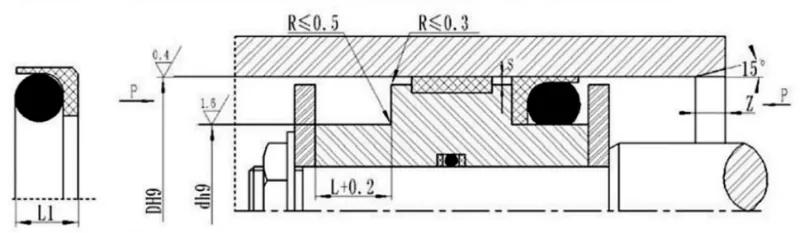

Стандартная модель DH9 RC58 |
Легкая нагрузка DH9 RC58-Q |
Сверхмощный DH9 RC58-Z |
Диаметр канавки д h9 |
Ширина канавки Л+0,2 |
Высота уплотнения Л1 |
Угловой радиус Рмакс |
Радиальный зазор Smax |
Фаска Змин |
Диаметр проволоки уплотнительного кольца делать |
|
|
<20 МПа |
<60 МПа |
|||||||||
|
8~12,9 |
13~23,9 |
- |
Д-3,7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~23,9 |
24~49,9 |
9~12,9 |
Д-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13~23,9 |
Д-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
Д-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
Д-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
Д-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
>1600 |
691~999 |
Д-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000~1599 |
Д-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Примечание. Для давления >60 МПа в области основания уплотнения используется допуск посадки H8/f8; для герметизации сверхвысокого давления Smax < 0,05.
Совместим с уплотнительными кольцами GB1235; Возможна поставка любого размера в пределах указанного диапазона параметров.
|
Диапазон диафрагмы Д Н9 |
Диаметр канавки д h9 |
Ширина канавки Л+0,2 |
Радиальный зазор Smax |
Угловой радиус Рмакс |
Фаска Змин |
Диаметр проволоки уплотнительного кольца делать |
|
|
<20 МПа |
<60 МПа |
||||||
|
10~54 |
Д-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
Д-11,5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166~1500 |
Д-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
