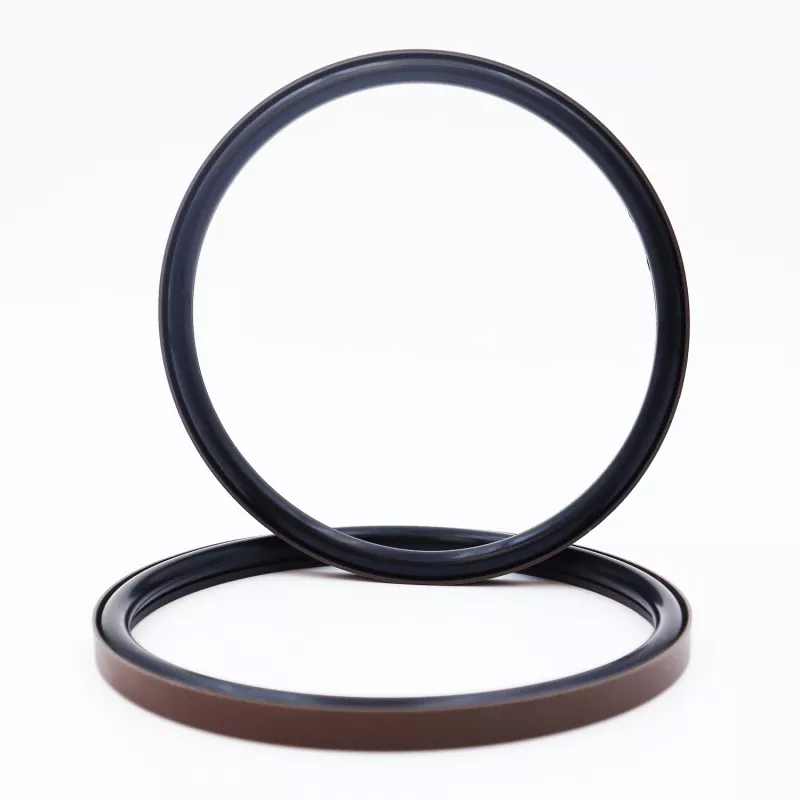

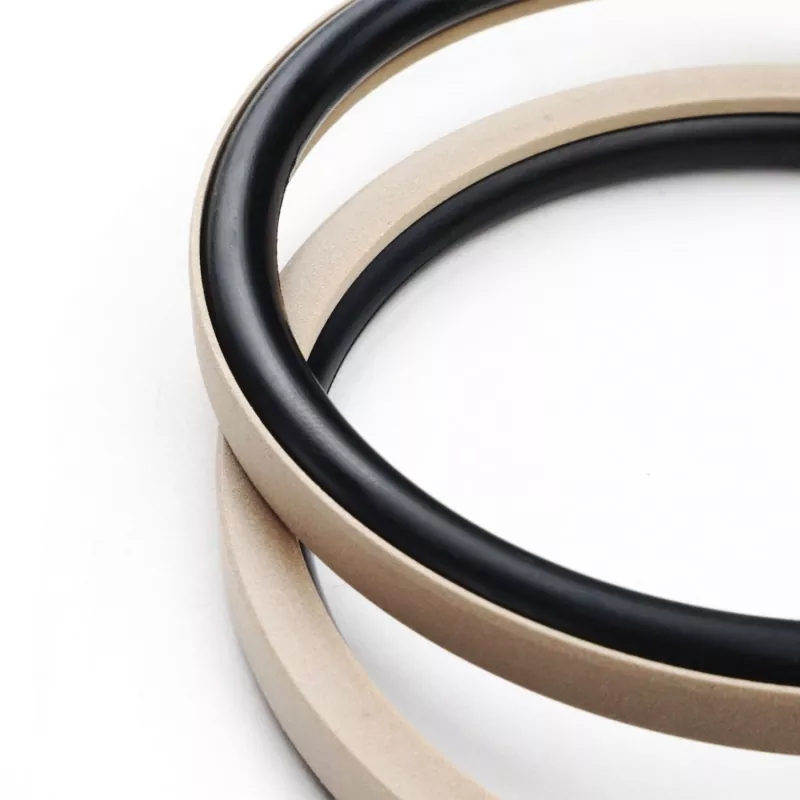

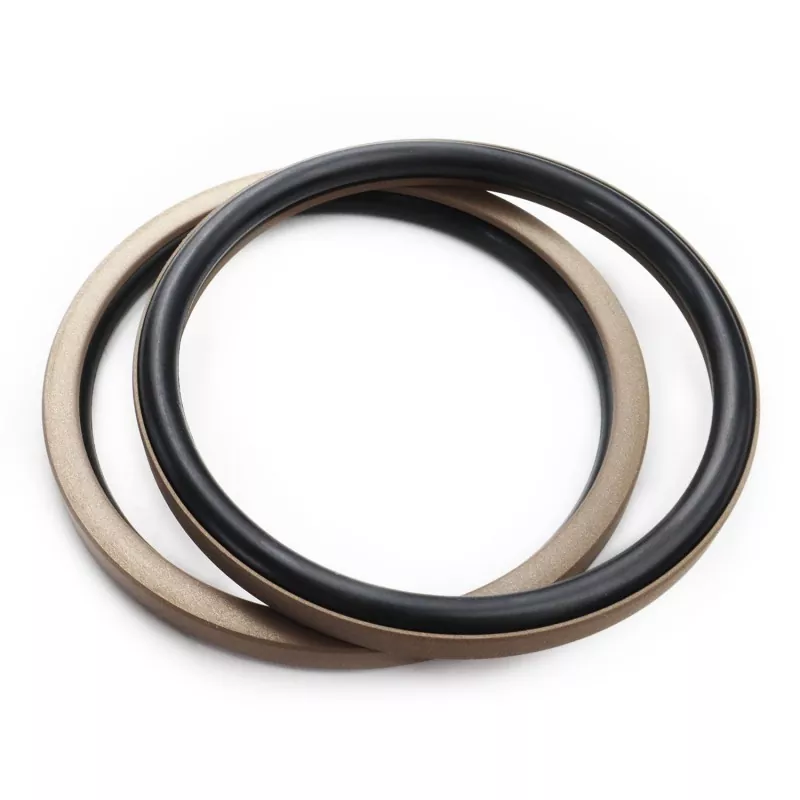

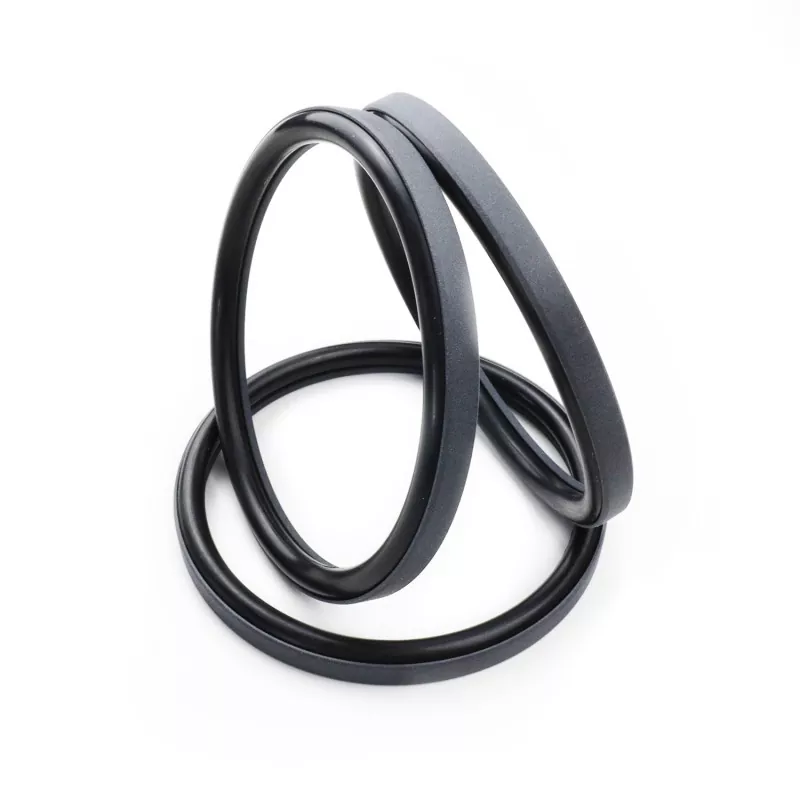

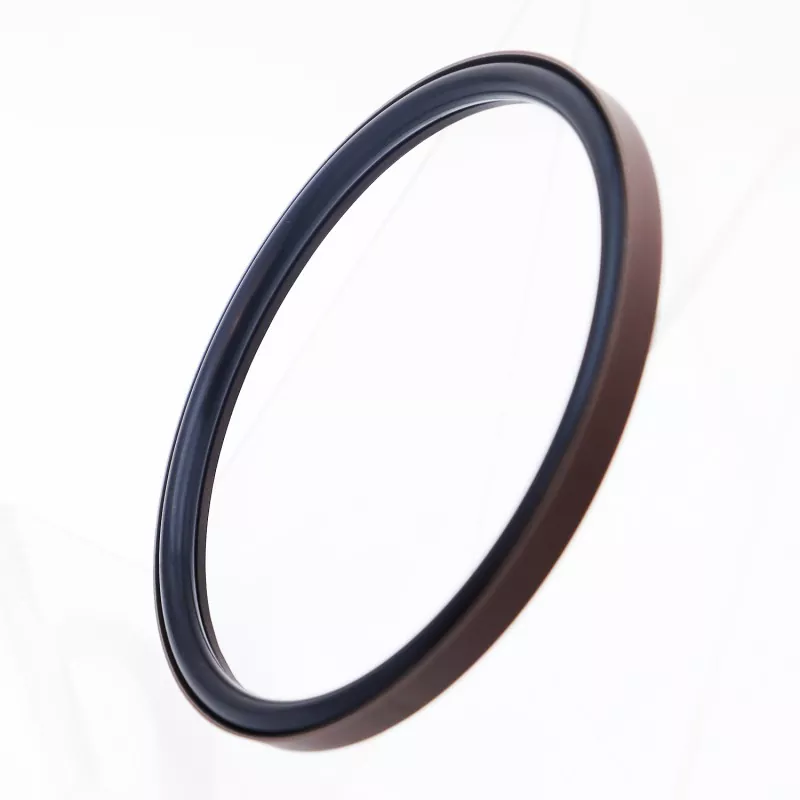

Комбинированное прямоугольное уплотнение для поршня состоит из прямоугольного уплотнительного кольца, изготовленного из ПТФЭ (или композита ПТФЭ) и резинового уплотнительного кольца; он предназначен для уплотнения одностороннего действия в гидравлических и пневматических системах возвратно-поступательного движения. Он подразделяется на серии RC51 и RC52 на основе соответствующего уплотнительного кольца (соответствующего стандарту GB1235). Уплотнительное кольцо под прямым углом имеет конструкцию с тонкой кромкой, которая обеспечивает превосходные компенсационные возможности, что приводит к превосходным характеристикам уплотнения.
Продукт имеет низкий коэффициент трения и минимальное трение при отрыве. Он обеспечивает сбалансированное динамическое и статическое трение, работает плавно, без «прерывистого движения» (рывков), поддерживает условия безмасляной смазки и имеет длительный срок службы.
Его компактная конструкция соответствует стандартным канавкам и обеспечивает простоту установки и обслуживания, что делает его идеальным выбором для уплотнений поршневых узлов различных гидравлических цилиндров.
1. Подходит как для гидравлических, так и для пневматических систем;
2. Отличные характеристики уплотнения как в условиях высокого, так и в условиях низкого давления;
3. Низкое трение, минимальное трение отрыва, плавная работа, сбалансированное динамическое и статическое трение, отсутствие прерывистого скольжения;
4. Длительный срок службы; подходит для безмасляной смазки;
5. Компактный дизайн; простота установки и обслуживания;
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С) |
Скорость м/с |
СМИ |
|
≤70 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
Гидравлические масла на минеральной основе, огнестойкие жидкости (HFA/HFB), газы и т. д. |
|
От -20 до +180 (с уплотнительным кольцом FKM) |
1. Материалы для прилагаемого уплотнительного кольца включают: нитриловый каучук R01 (NBR), фторэластомер R02 (FKM) и т. д.

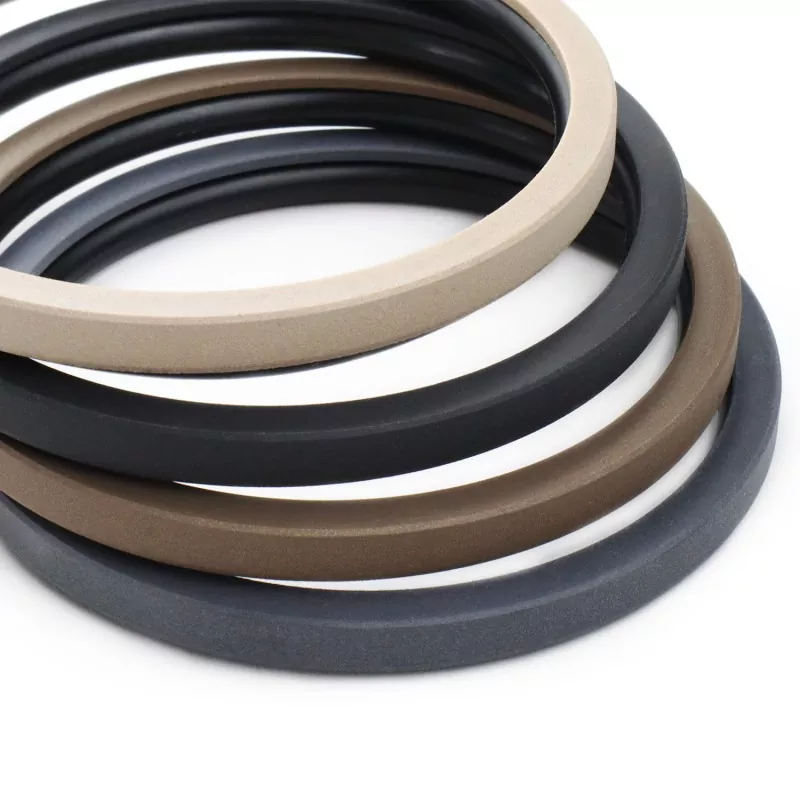

2. Материал уплотнительного кольца: стандартный материал PTFE3; другие доступные варианты включают PTFE2, PTFE4 и другие высокоэффективные пластмассы.
Модель для заказа: RC51—80x70x7,6—PTFE3—R01
Модель — Диаметр цилиндра x Диаметр канавки x Ширина канавки | PTFE3: Код модифицированного материала PTFE | R01: Код материала уплотнительного кольца
Доступны характеристики в указанных диапазонах.
|

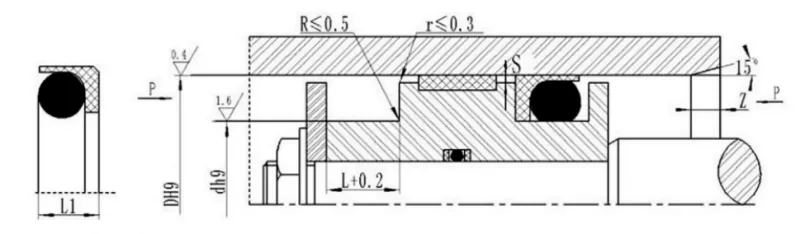

Стандартная модель DH9 RC51 |
Легкая нагрузка DH9 RC51-Q |
Сверхмощный DH9 RC51-Z |
Диаметр канавки д h9 |
Ширина канавки Л+0,2 |
Высота уплотнения Л1 |
Радиальный зазор Smax |
Фаска Змин |
Диаметр проволоки уплотнительного кольца делать |
|
|
<20 МПа |
<40 МПа |
||||||||
|
8~12 |
12,9~23,9 |
- |
Д-3,5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
Д-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
Д-6,8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
Д-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691~999 |
50~121,9 |
Д-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690,9 |
Д-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
Д-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
Д-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Примечания:1. Легкую серию легче устанавливать в закрытые пазы шириной более 30 мм.
2. Проконсультируйтесь с компанией по поводу установки в закрытые пазы.
3. При давлениях, превышающих 40 МПа, используйте допуск посадки H8/f8 для области основания уплотнения.
