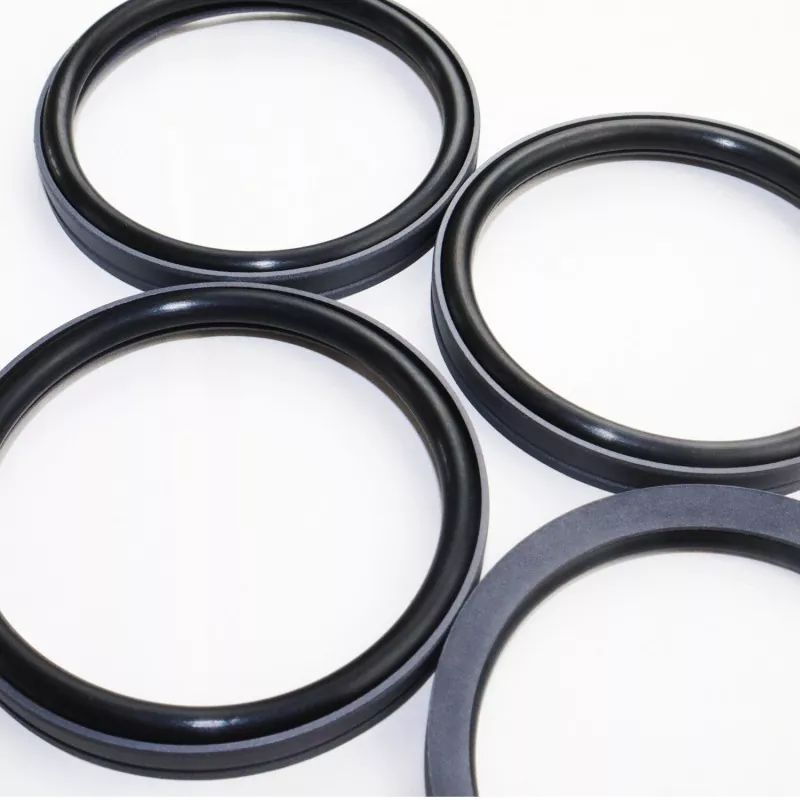

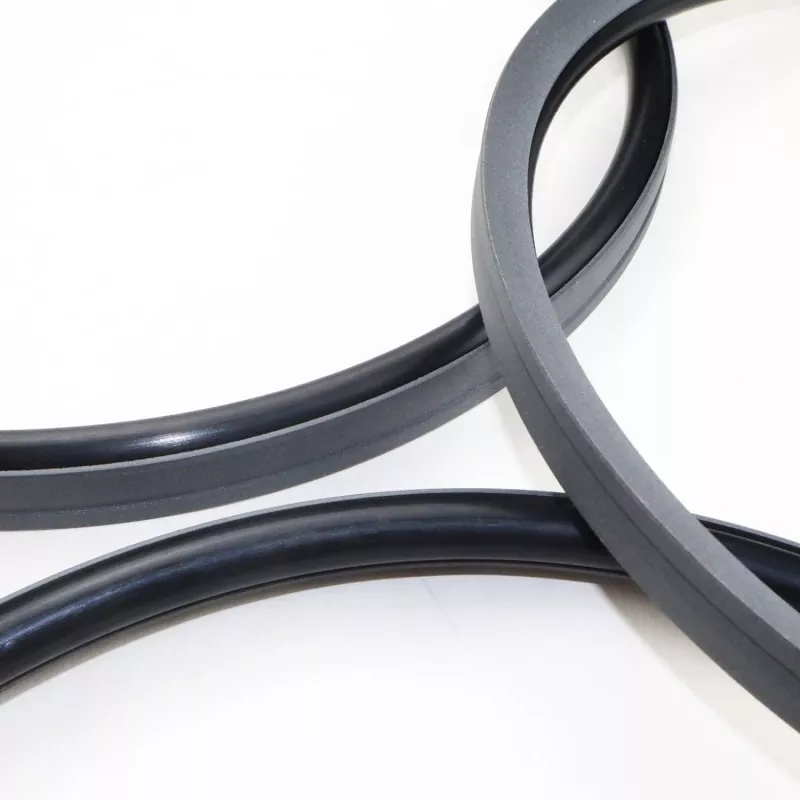

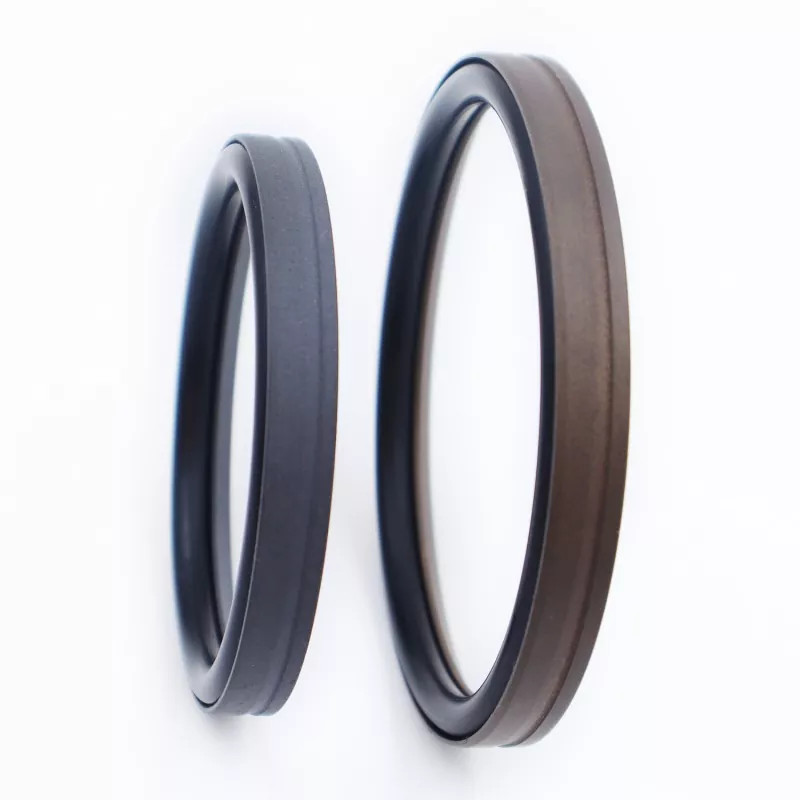

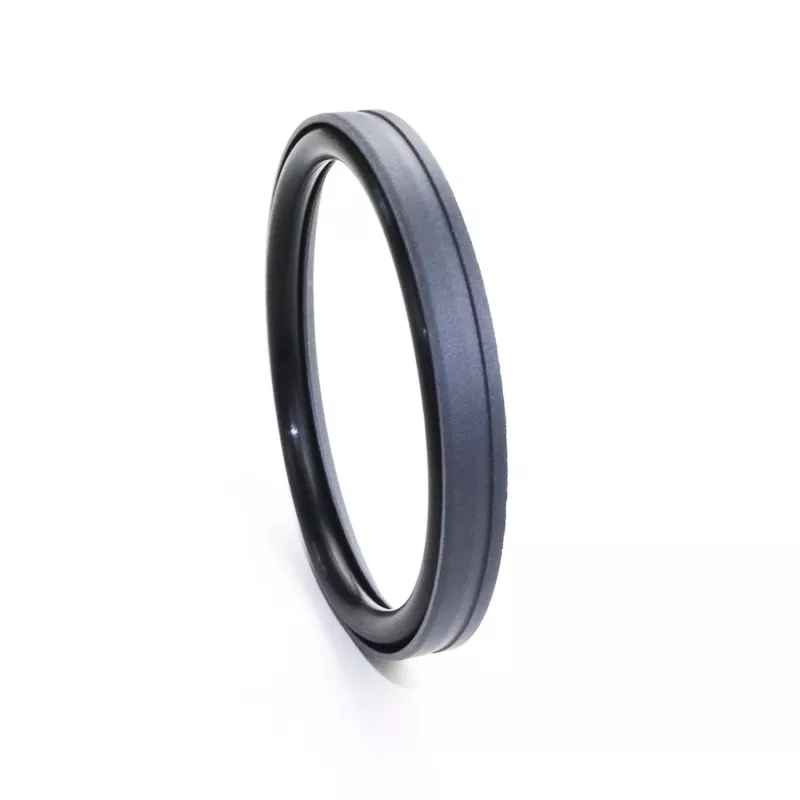

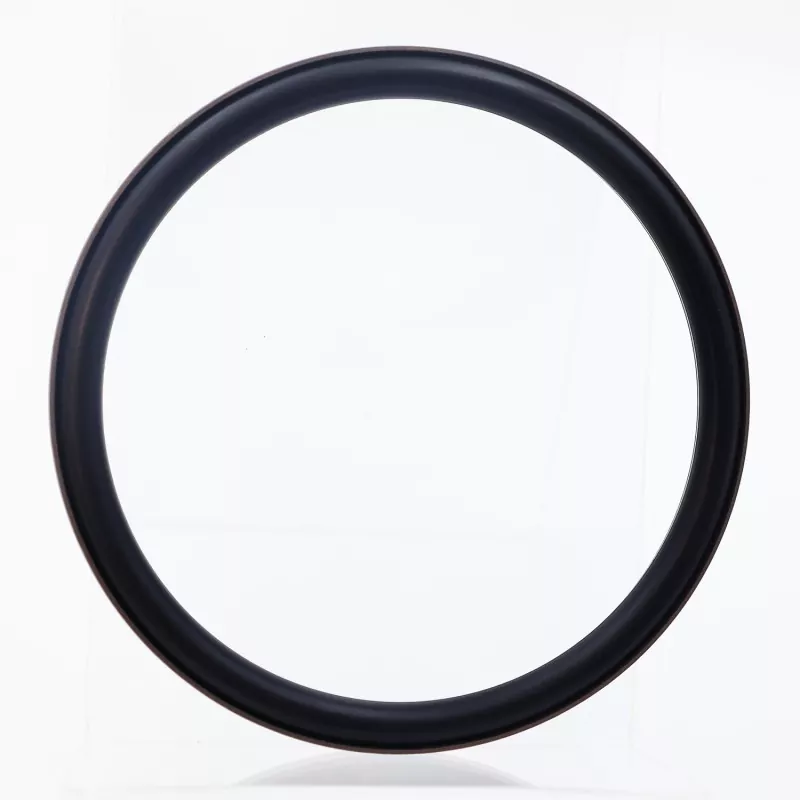

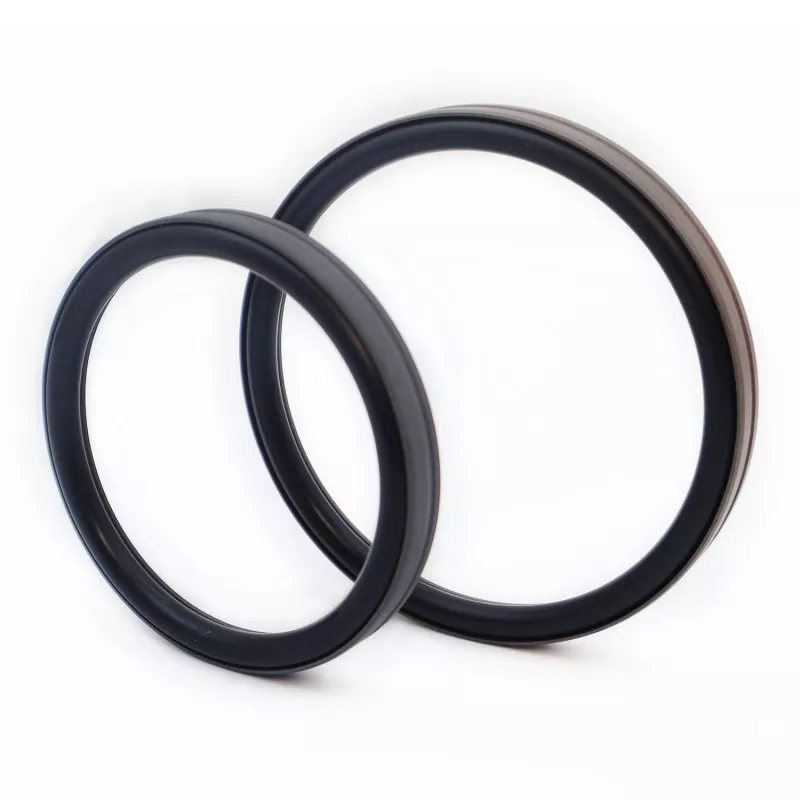

Комбинированное уплотнение с опорой по внутреннему диаметру состоит из уплотнительного кольца в форме ножки, изготовленного из ПТФЭ (или композита ПТФЭ) и резинового уплотнительного кольца; он предназначен для уплотнения одностороннего действия в гидравлических и пневматических системах возвратно-поступательного движения. Он подразделяется на серии RC53 и RC54 на основе соответствующего уплотнительного кольца (соответствующего стандарту GB1235). Благодаря тонкой кромке уплотнительного кольца оно обеспечивает превосходную компенсацию повторных воздействий и превосходные характеристики уплотнения. Оно хорошо работает как в условиях высокого, так и в условиях низкого давления, работает без «прерывистого движения» (ползания), обеспечивает долговременное безмасляное уплотнение и широко используется для поршней цилиндров высокого давления.
Клиновидная канавка на уплотнительной поверхности в форме ножки повышает целостность уплотнения и устойчивость к загрязнению, одновременно снижая трение. Конструктивная конструкция также повышает способность уплотнения выдерживать давление. Как правило, он не подходит для установки в закрытые пазы.
1. Подходит как для гидравлических, так и для пневматических систем;
2. Отличные характеристики уплотнения как в условиях высокого, так и в условиях низкого давления;
3. Низкое трение, минимальное сопротивление отрыву, плавное движение, равное динамическое и статическое трение, отсутствие прерывистого скольжения;
4. Длительный срок службы; подходит для безмасляной смазки;
5. Подходит для герметизации высокого и сверхвысокого давления;
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С) |
Скорость м/с |
СМИ |
|
≤100 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
Гидравлические масла на минеральной основе, огнестойкие жидкости (HFA/HFB), газы и т. д. |
|
От -20 до +180 (с уплотнительным кольцом FKM) |
1. К совместимым материалам уплотнительных колец относятся: нитриловый каучук R01 (NBR), фторэластомер R02 (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал PTFE3; другие доступные материалы включают PTFE2, PTFE4 и другие высокоэффективные пластмассы.
Модель заказа: RC53-80x69.6x9.8-PTFE3-R01
Диаметр отверстия x Диаметр канавки x Ширина канавки | PTFE3: Код модифицированного материала PTFE | R01: Код материала уплотнительного кольца
Доступен любой размер в пределах диапазона параметров.
|

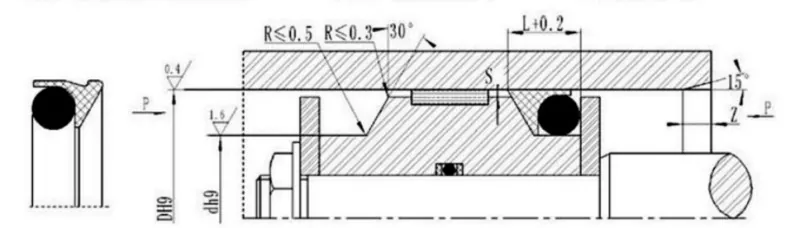

Диапазон диафрагмы Д Н9 |
Диаметр канавки д h9 |
Ширина канавки Л+0,2 |
Радиальный зазор Smax |
Фаска Змин |
Диаметр проволоки уплотнительного кольца делать |
|
|
<40 МПа |
<60 МПа |
|||||
|
13~24 |
Д-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
Д-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
Д-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
Д-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Совместим с уплотнительными кольцами GB1235; Возможна поставка любого размера в пределах указанного диапазона.
|
Диапазон диафрагмы Д Н9 |
Диаметр канавки д h9 |
Ширина канавки Л+0,2 |
Радиальный зазор Smax |
Фаска Змин |
Диаметр проволоки уплотнительного кольца делать |
|
|
<40 МПа |
<60 МПа |
|||||
|
12~49 |
Д-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
Д-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
Д-16,6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Примечание. Для давления >60 МПа в области основания уплотнения используется допуск посадки H8/8, а зазор уплотнения сверхвысокого давления Smax составляет <0,05.
