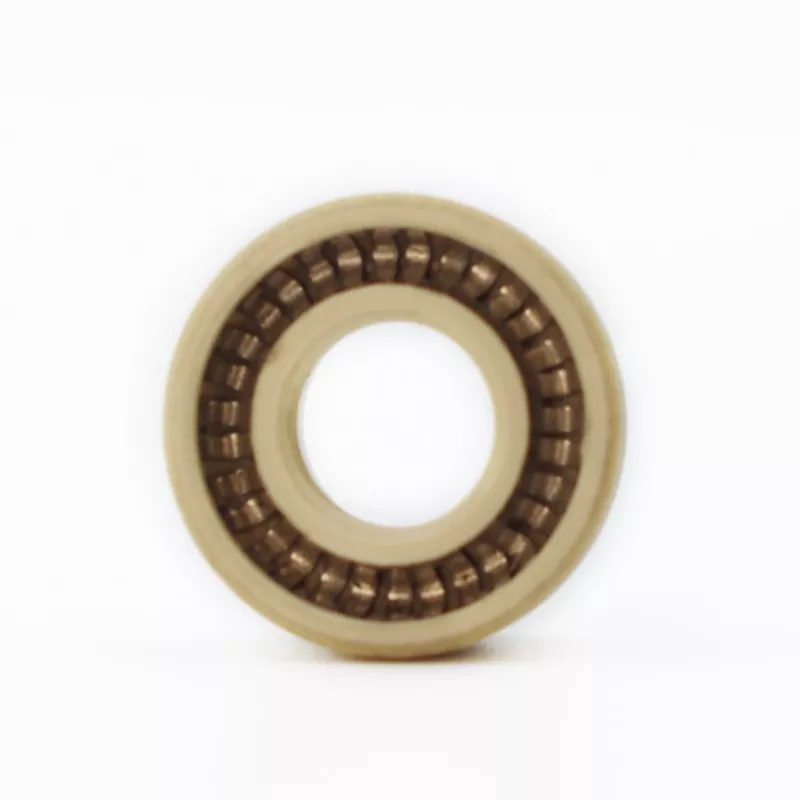

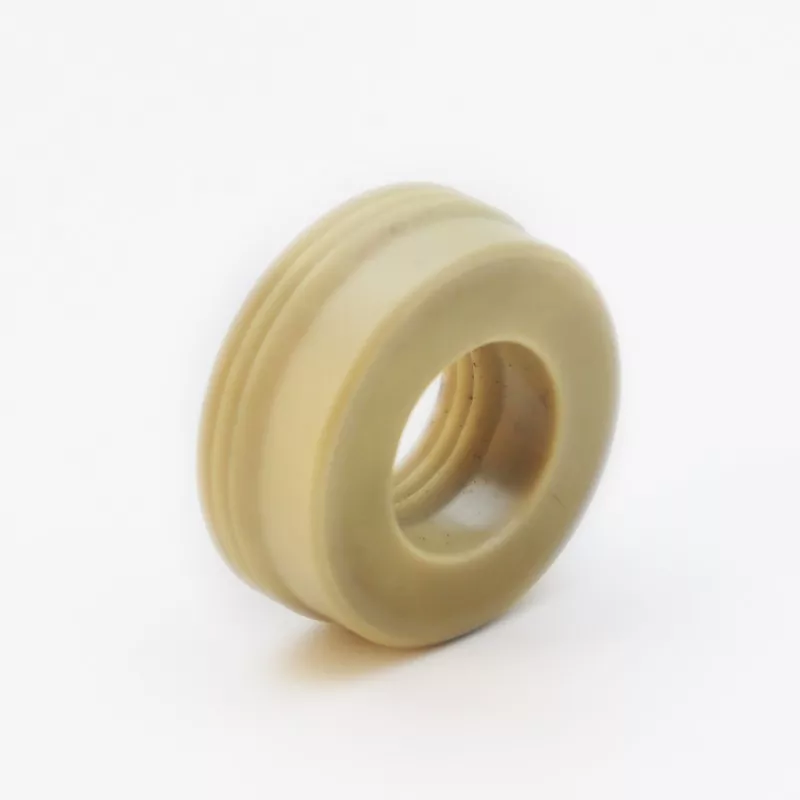

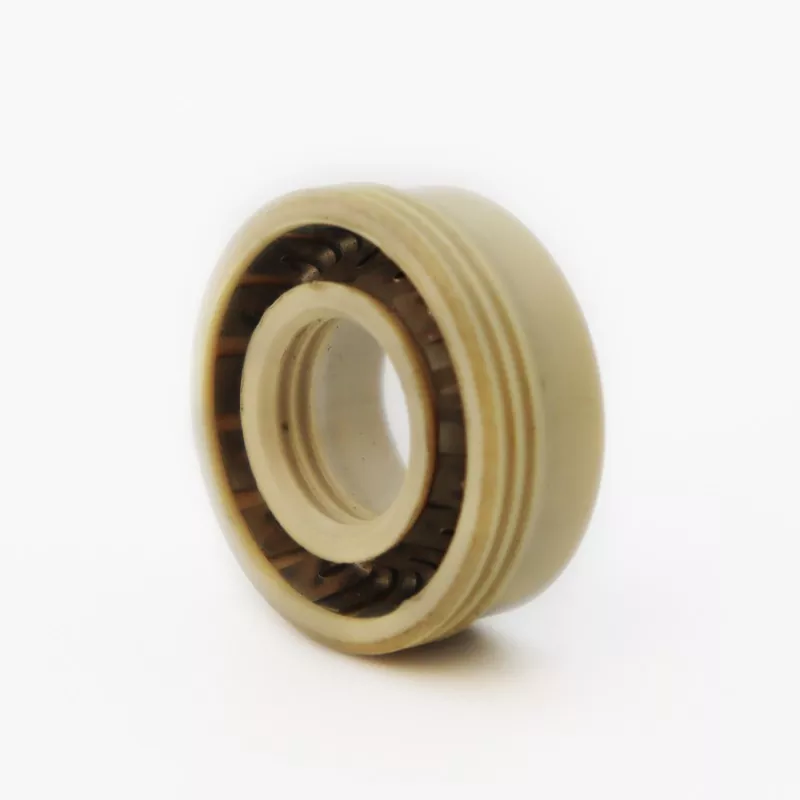

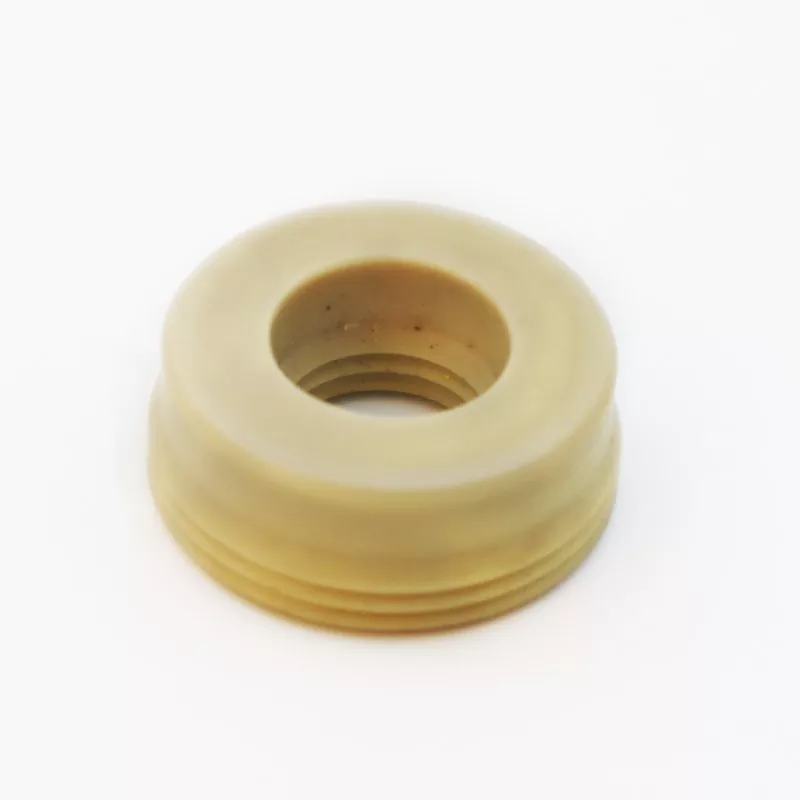

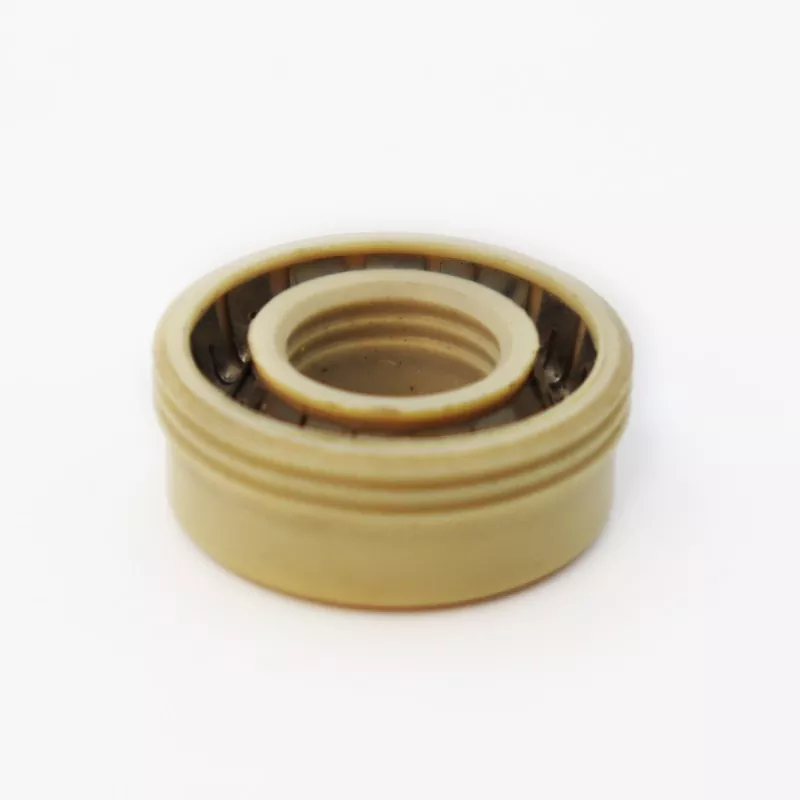

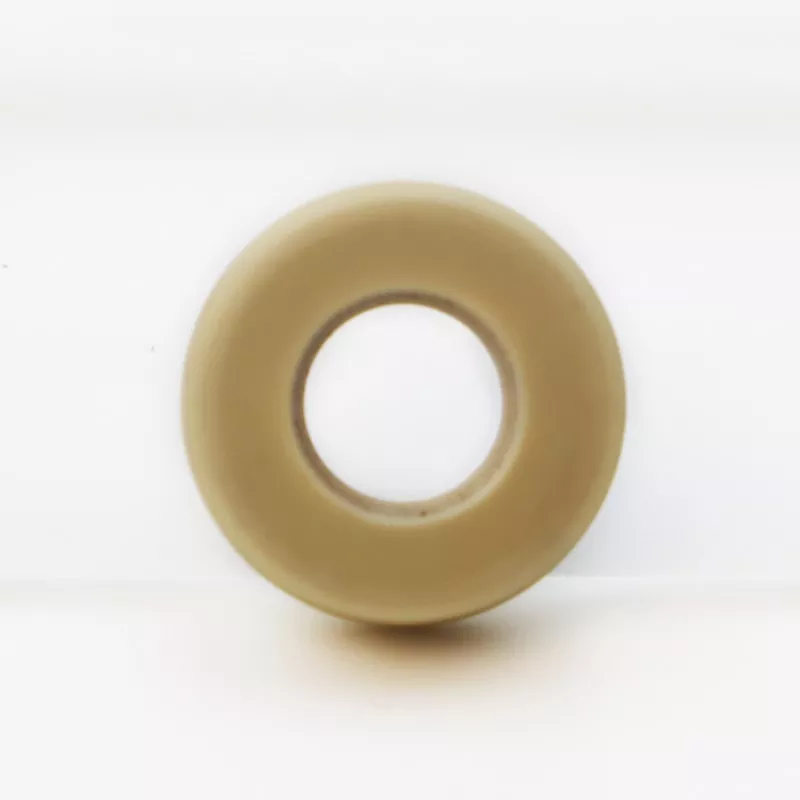

Многокромочное подпружиненное уплотнение Ruichen FS-C имеет уникальную конструкцию зубчатой кромки, которая значительно повышает эффективность уплотнения. Модель FS-C — идеальный выбор для применений, требующих строгого контроля утечек.
Он обеспечивает стабильное и надежное уплотнение, сочетающее низкое трение с длительным сроком службы, при рабочем давлении до 40 МПа (давление, превышающее этот предел, требует специальной конфигурации с широкой канавкой).
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Скорость (м/с) |
Температура °С |
СМИ |
|
|
<40: используйте ширину канавки L. >40 МПа: используйте канавку шириной L1. |
<10 |
БО/ДО -35~+250 |
Другой -200~+250 |
Все жидкости, химикаты и газы |
Многокромочная структура этой модели создает многочисленные уплотняющие барьеры, обеспечивая превосходную герметичность для газа и жидкости даже при низком давлении. Он специально разработан для вакуумных сред или применений с чрезвычайно низким перепадом давления, а также выдерживает рабочее давление до 40 МПа (при условии использования расширенной канавки).
Пружинные уплотнения Ruichen FS-C обеспечивают исключительную производительность в вакуумном оборудовании, аналитических приборах, прецизионных измерительных приборах и клапанах с высокими техническими характеристиками. Их характеристики низкого трения и плавность хода делают их особенно подходящими для точного управления движением. Специально разработанные уплотнения Ruichen FS-C обеспечивают долгосрочную надежность уплотнения научно-исследовательского оборудования, медицинских инструментов и высокоточных промышленных систем управления.
Доступны все размеры в указанных диапазонах.
Примечание. Если требуемые характеристики не указаны в этой таблице, свяжитесь с нами; Возможна поставка изделий размером до 1600 мм.
|

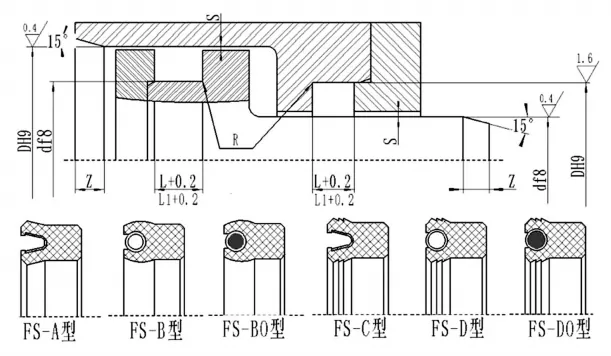

d |
D |
Л+0,2 |
Л1+0,2 (Применимо для давления >40 МПа) |
Радиальный зазор Smax |
Длина фаски Змин |
Рмакс |
|
|
<20 МПа |
<40 МПа |
||||||
|
3~10 |
д+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
д+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
д+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
д+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
д+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Примечание по установке: Для применений с высоким давлением (>40 МПа) необходимо использовать канавку указанной ширины (L1), а допуски при установке должны строго контролироваться.
