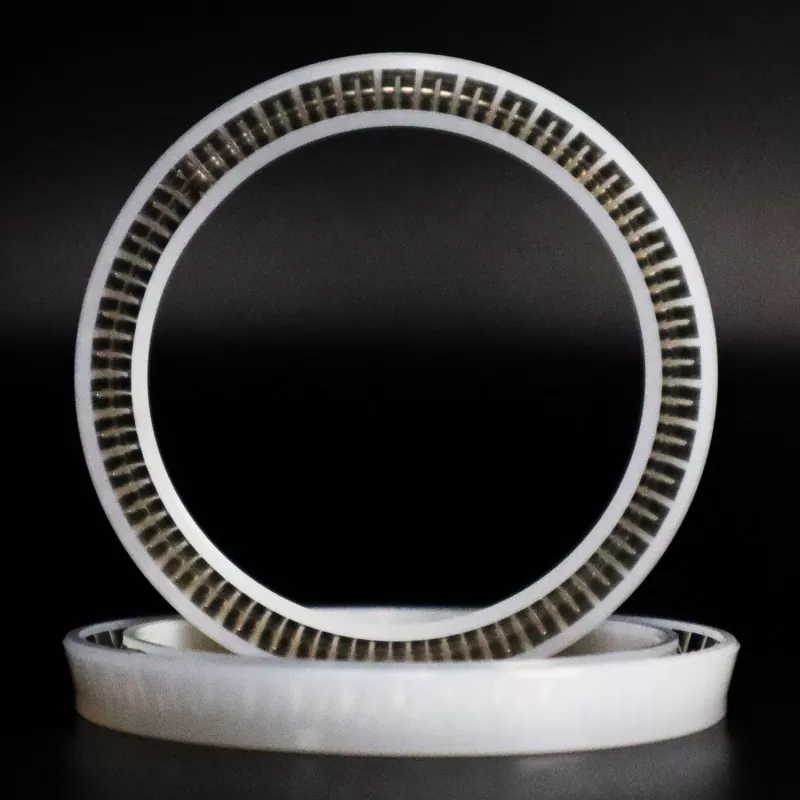

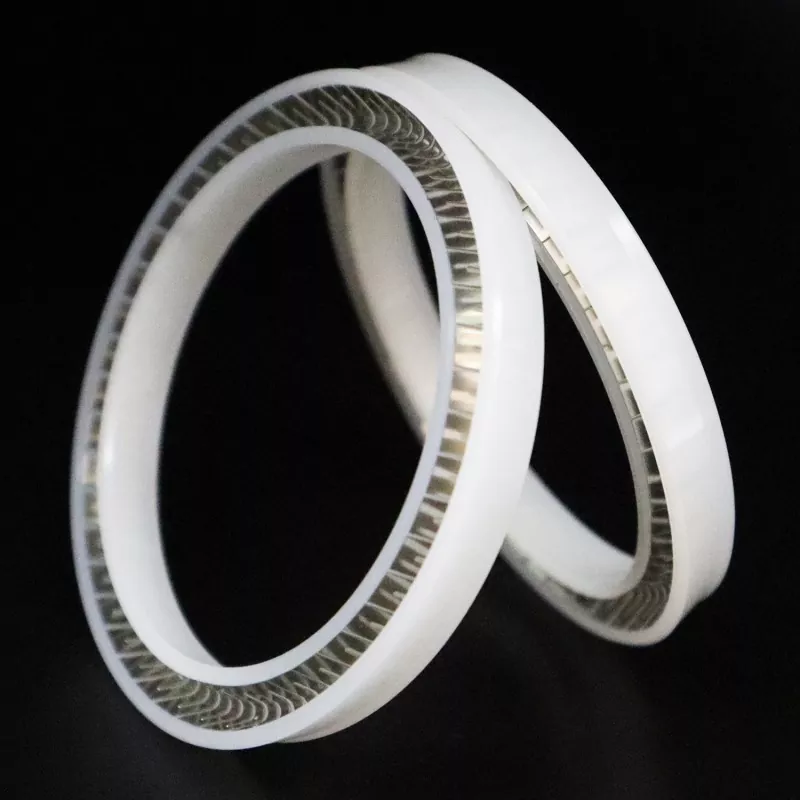

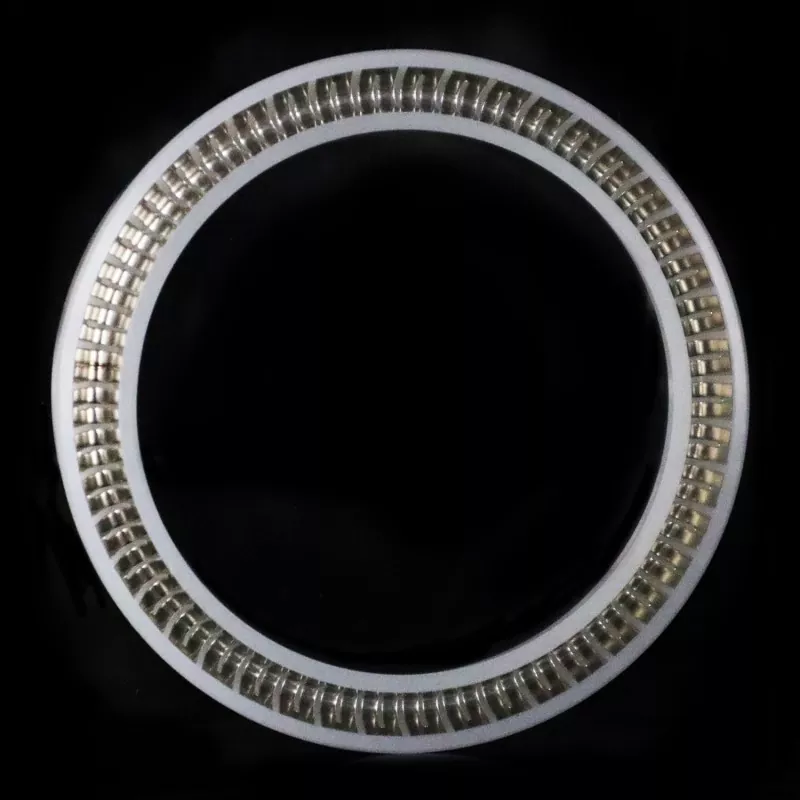

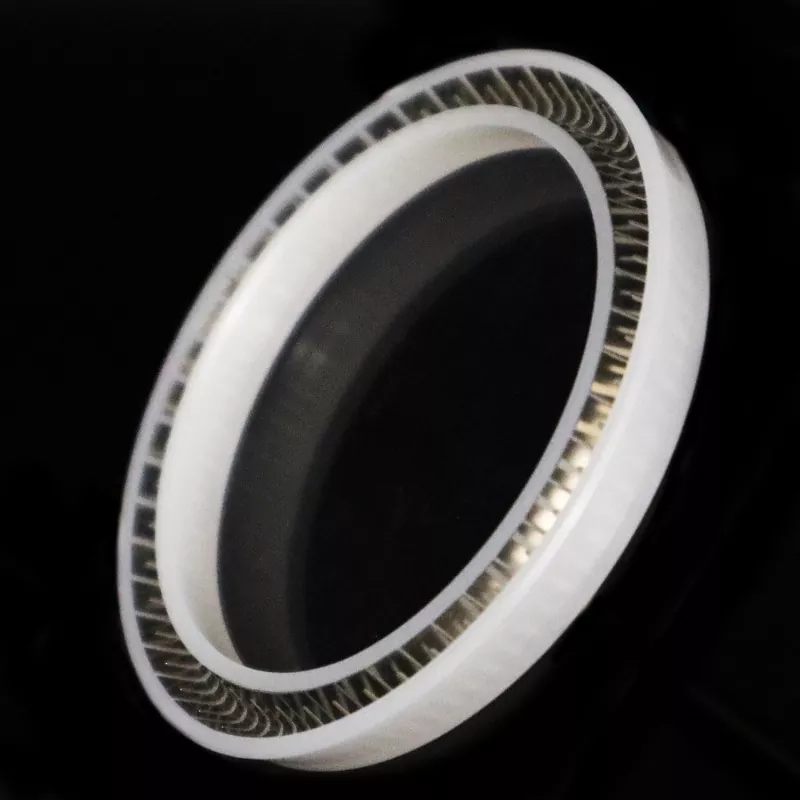

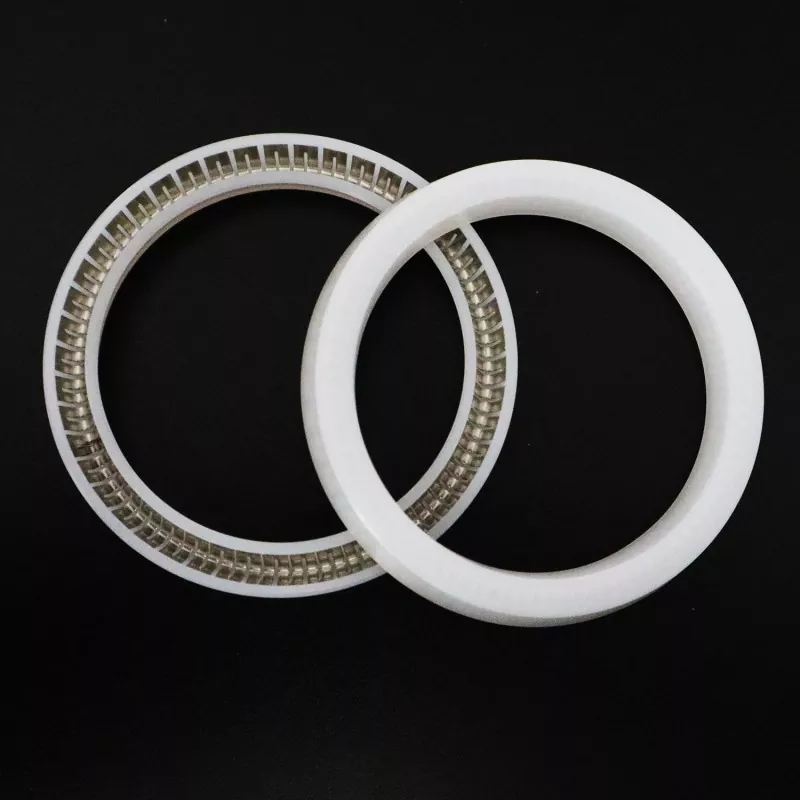

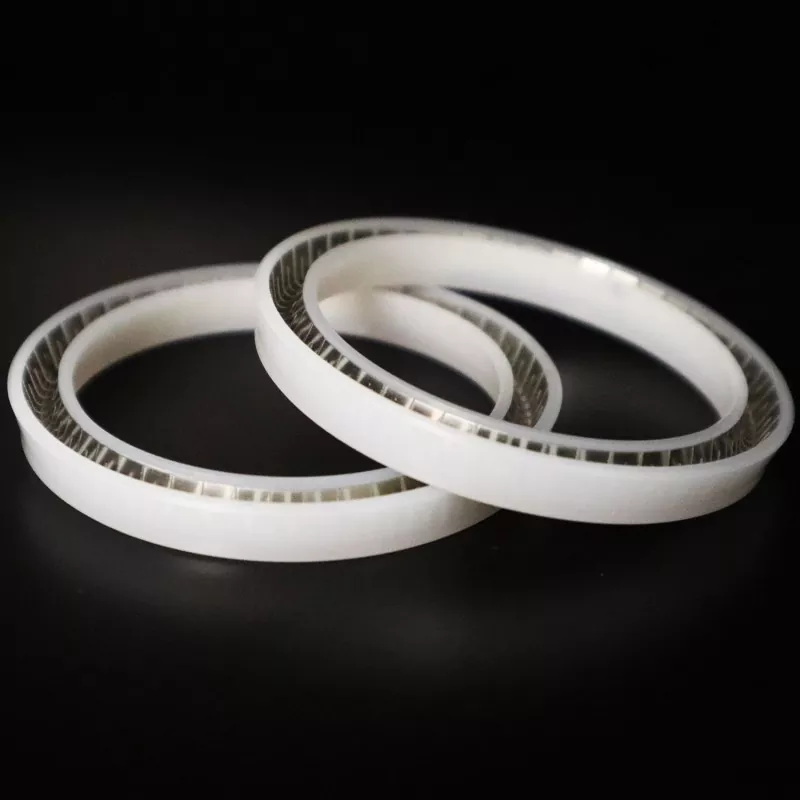

Симметричное подпружиненное уплотнение Ruichen FS-A имеет симметричную конструкцию, что позволяет использовать его как для валов, так и для отверстий. Являясь базовой моделью серии подпружиненных уплотнений, FS-A предлагает экономичное и надежное решение для уплотнений для большинства стандартных условий эксплуатации, что делает его пригодным для различных применений, включая статическое уплотнение, низкоскоростное вращение и возвратно-поступательное движение.
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Скорость (м/с) |
Температура °С |
СМИ |
|
|
<40: используйте ширину канавки L. >40 МПа: используйте канавку шириной L1. |
<10 |
БО/ДО -35~+250 |
Другой -200~+250 |
Все жидкости, химикаты и газы |
Основные преимущества этой модели заключаются в ее широкой совместимости с носителями и стабильной производительности. Благодаря уплотнительному корпусу из ПТФЭ в сочетании с подпружиненной конструкцией он выдерживает воздействие подавляющего большинства химических сред, включая различные гидравлические жидкости, смазочные материалы и мягкие химические растворы. Что касается температурной адаптации, модель FS-A сохраняет стабильные характеристики уплотнения в диапазоне от -50°C до 200°C.
Подпружиненное уплотнение Ruichen FS-A особенно хорошо подходит для общепромышленного оборудования, стандартных гидравлических систем и обычных устройств для обработки жидкостей. Его конструкция с низким коэффициентом трения обеспечивает плавную работу и минимальное трение при отрыве, эффективно предотвращая явление «прерывистого движения» во время работы оборудования.
Для клиентов, впервые выбирающих подпружиненные уплотнения, или для тех, кто очень чувствителен к затратам, Ruichen FS-A является идеальным выбором начального уровня.
Доступны все размеры в пределах указанного диапазона параметров.
Примечание. Если требуемая спецификация не указана в этой таблице, свяжитесь с нами; Мы можем поставлять изделия диаметром до 1600мм.
|

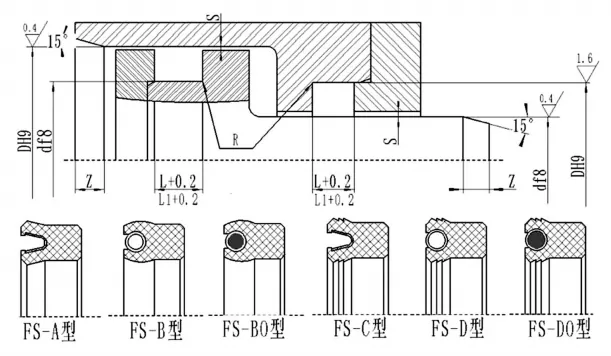

d |
D |
Л+0,2 |
Л1+0,2 (Применимо для давления >40 МПа) |
Радиальный зазор Smax |
Длина фаски Змин |
Рмакс |
|
|
<20 МПа |
<40 МПа |
||||||
|
3~10 |
д+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
д+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
д+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
д+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
д+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Примечание по применению: Подходит для двунаправленного уплотнения валов и отверстий в стандартных промышленных условиях; рекомендуется для применений с минимальными колебаниями давления.
