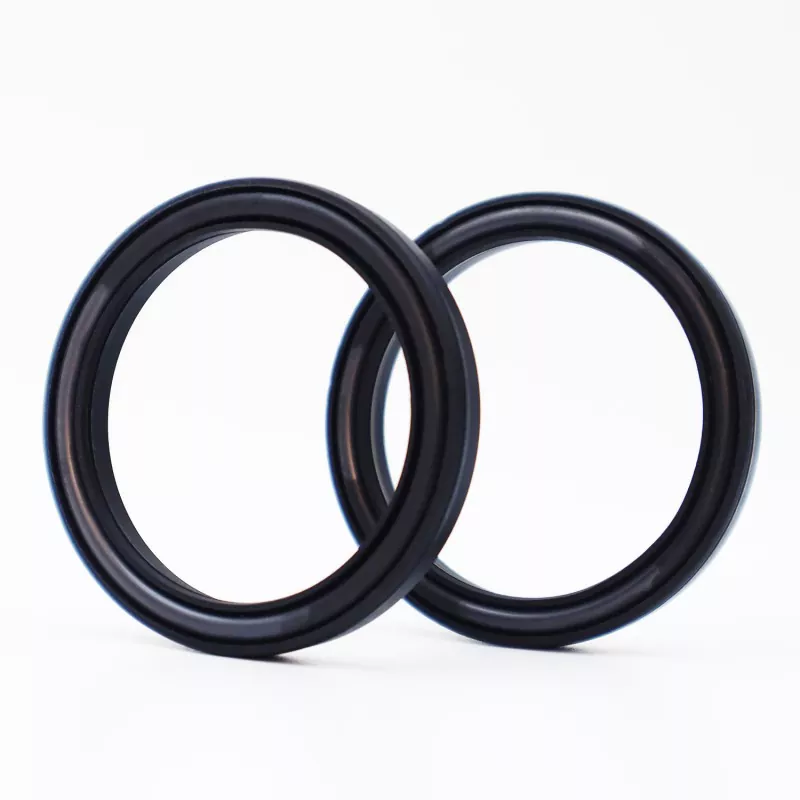

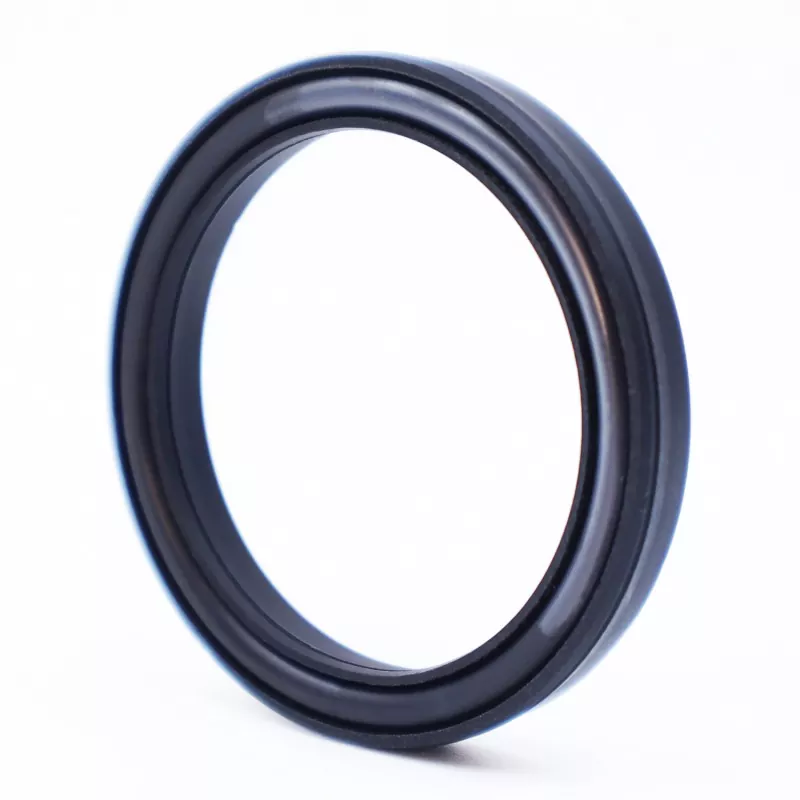

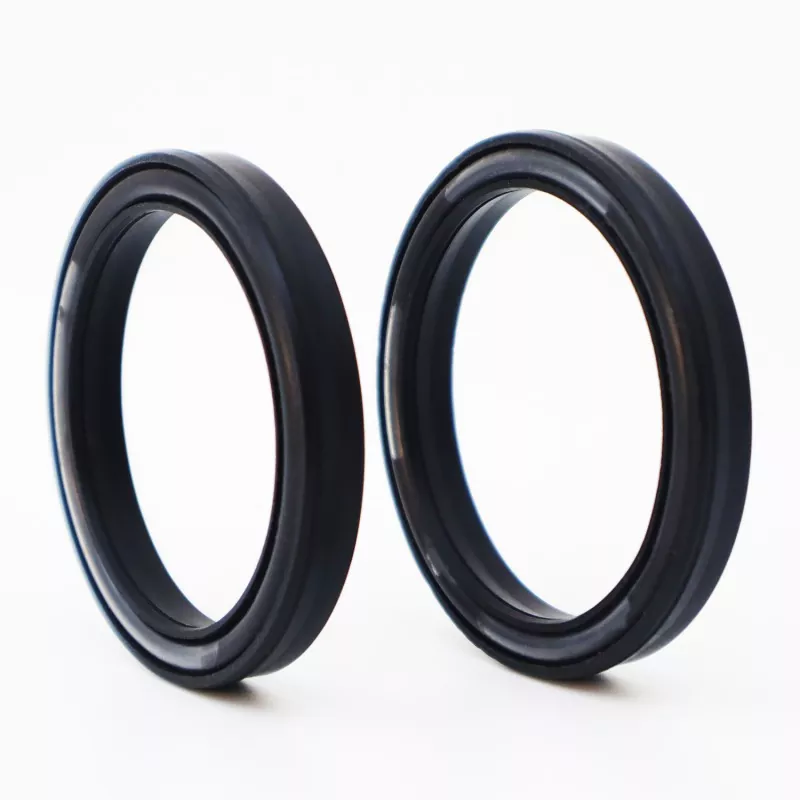

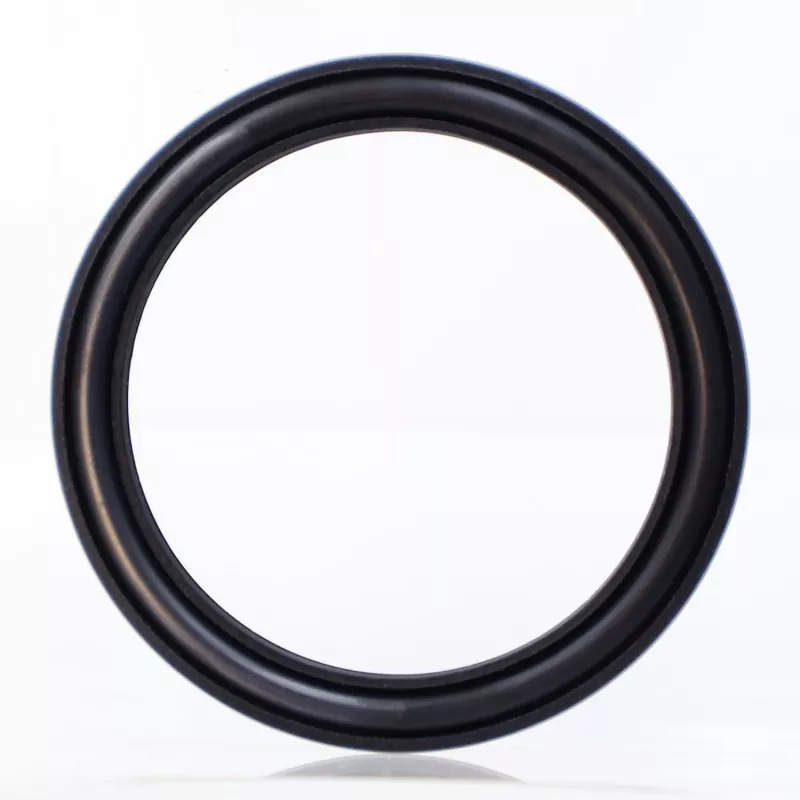

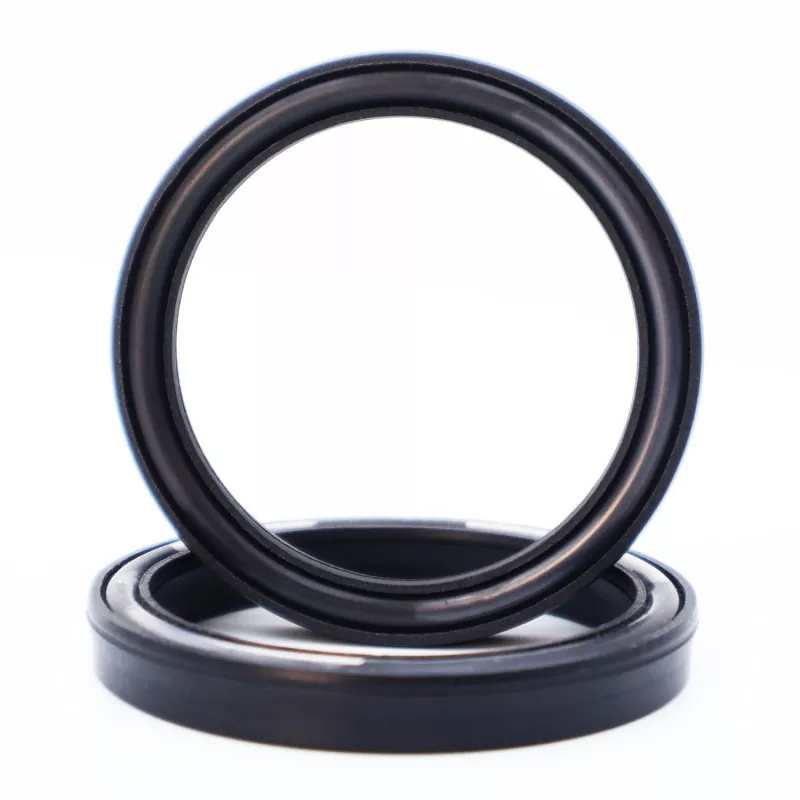

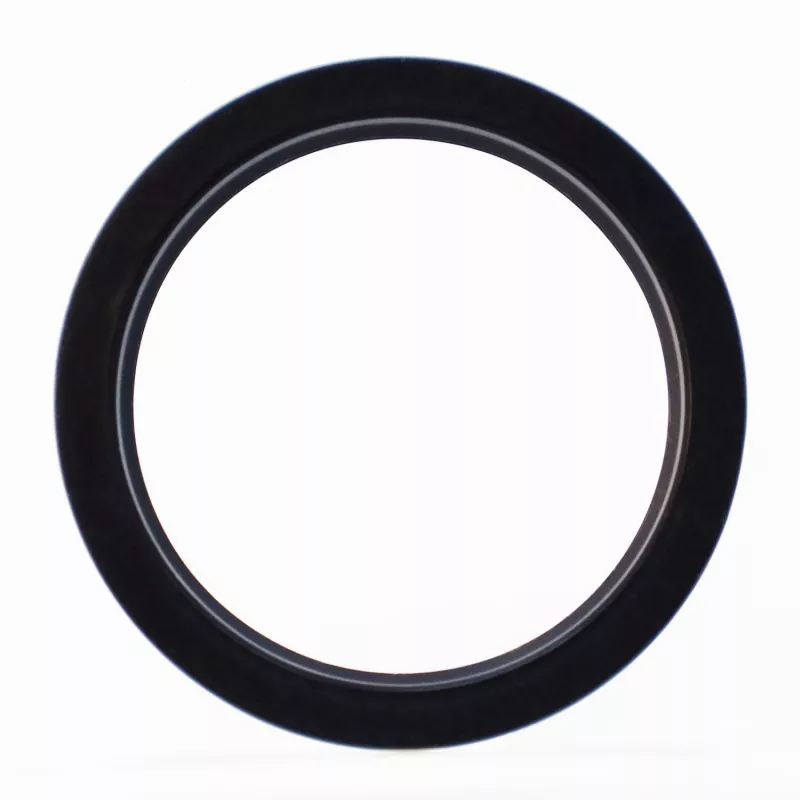

Композитное пружинное уплотнение Ruichen FS-BO имеет композитную структуру, сочетающую специализированные конструкционные пластмассы с высокоэффективными эластомерами, идеально сочетающую химическую стойкость с механической эластичностью. Эта модель, разработанная специально для высококоррозионных сред и сред, требующих высокого уровня чистоты, является идеальным выбором для работы с агрессивными химическими жидкостями.
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Скорость (м/с) |
Температура °С |
СМИ |
|
|
<40: используйте ширину канавки L. >40 МПа: используйте канавку шириной L1. |
<10 |
БО/ДО -35~+250 |
Другой -200~+250 |
Все жидкости, химикаты и газы |
Эта модель отличается уникальной конструкцией уплотнительного кольца с герметизированным уплотнительным элементом из ПТФЭ или аналогичного высокопроизводительного пластика, заключенного в эластомер специальной формулы. Такая структура позволяет ему противостоять подавляющему большинству сильных кислот, сильных щелочей, органических растворителей и других агрессивных химикатов, сохраняя при этом превосходное эластическое восстановление.
Пружинные уплотнения Ruichen FS-BO демонстрируют исключительную долговечность в химическом оборудовании, фармацевтическом производственном оборудовании и электронных системах обработки химикатов. Материалы соответствуют соответствующим сертификатам по охране труда и технике безопасности, что делает их пригодными для применений, связанных с прямым контактом с средами высокой чистоты. Оптовая закупка уплотнений Ruichen FS-BO предлагает надежное решение для удовлетворения требований к уплотнениям в таких отраслях, как производство полупроводников, тонкая химия и биофармацевтика.
Доступны все размеры в указанном диапазоне.
Примечание. Если требуемые характеристики не указаны в этой таблице, свяжитесь с нами; Возможна поставка изделий размером до 1600 мм.
|

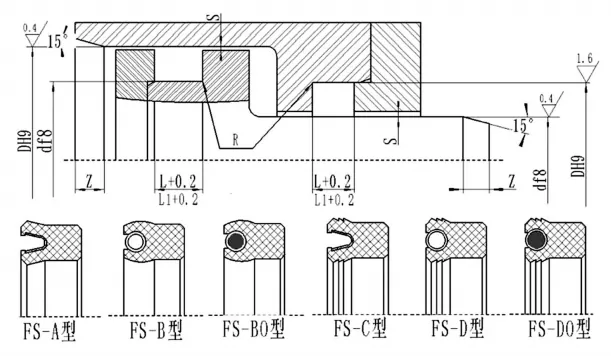

d |
D |
Л+0,2 |
Л1+0,2 (Применимо для давления >40 МПа) |
Радиальный зазор Smax |
Длина фаски Змин |
Рмакс |
|
|
<20 МПа |
<40 МПа |
||||||
|
3~10 |
д+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
д+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
д+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
д+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
д+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Примечание по применению: Подходит для двунаправленного уплотнения валов и отверстий в стандартных промышленных условиях; рекомендуется для применений с минимальными колебаниями давления.
