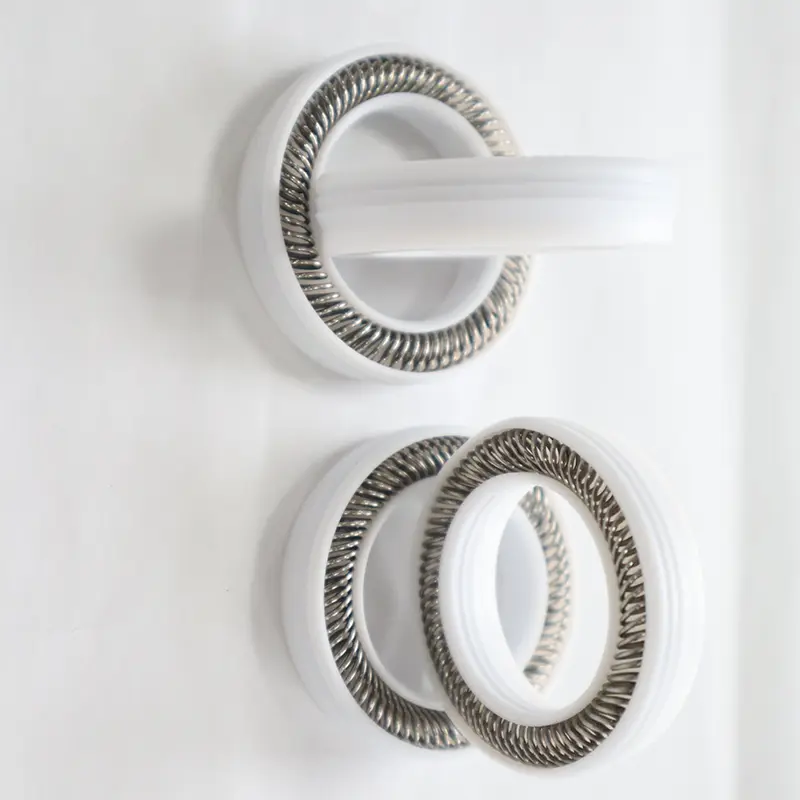

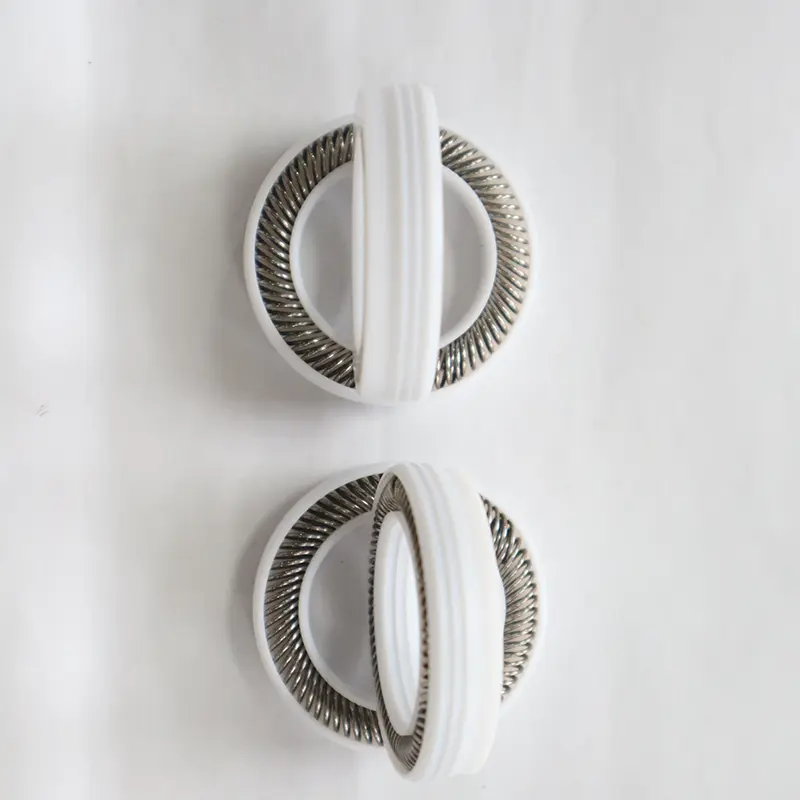

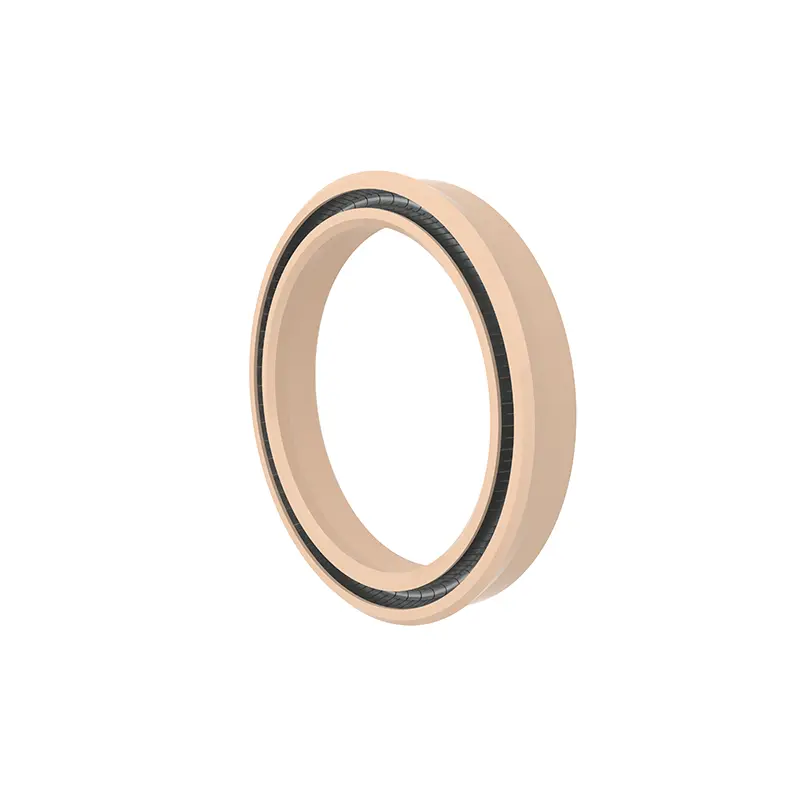

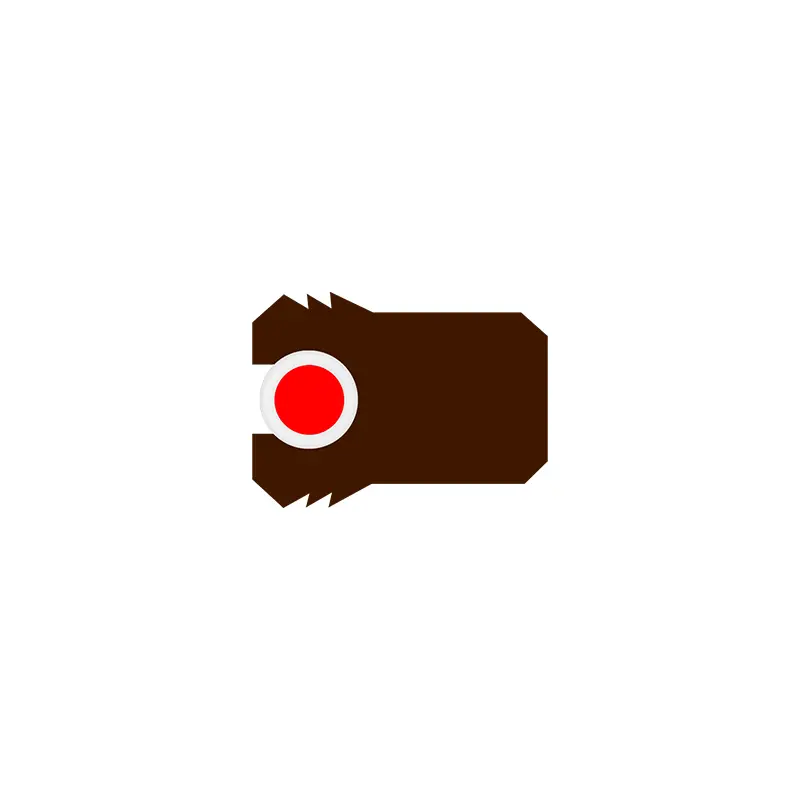

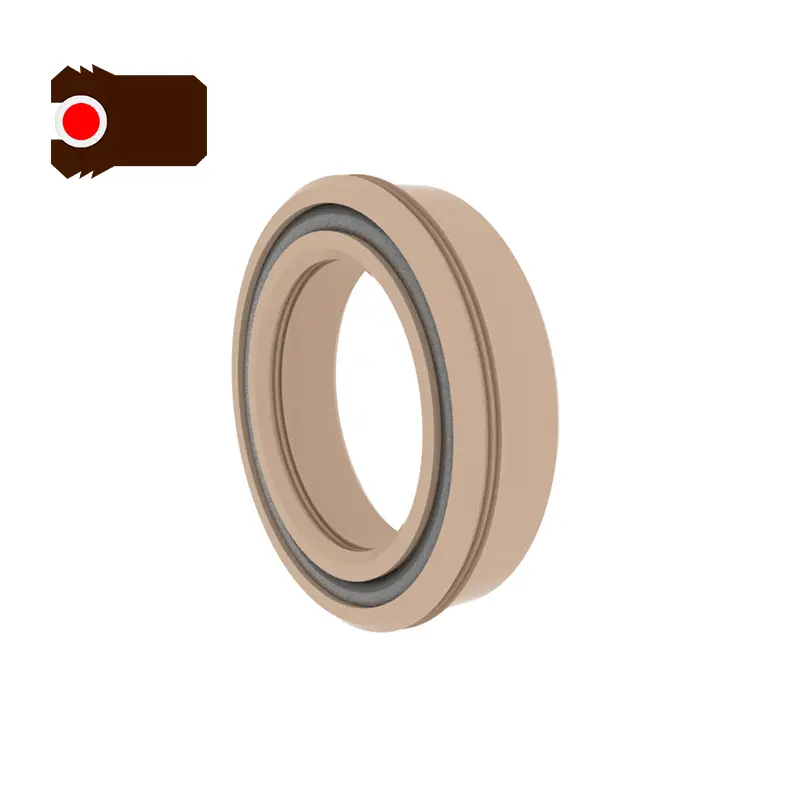

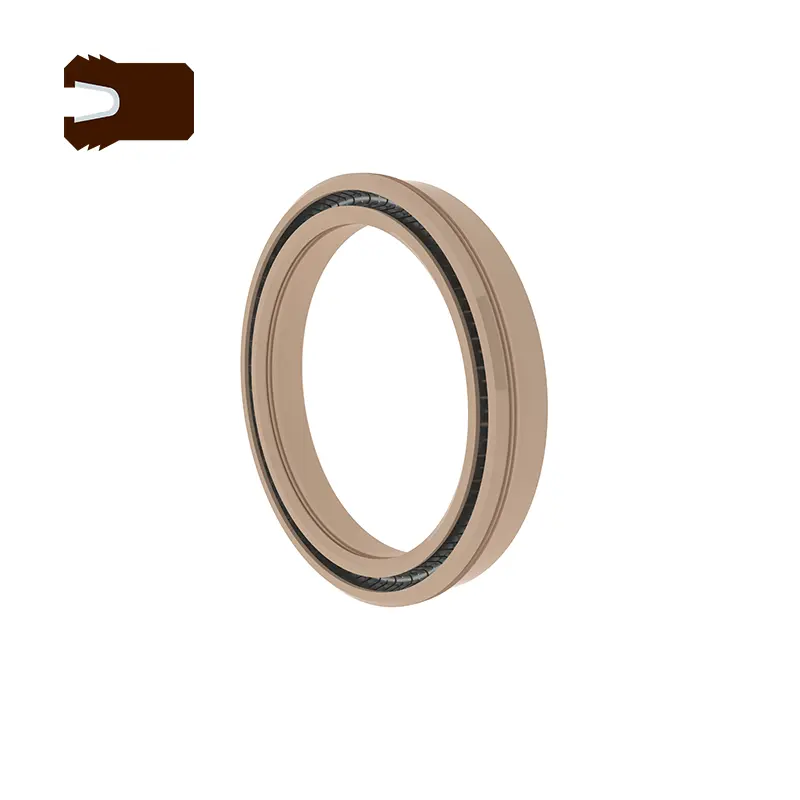

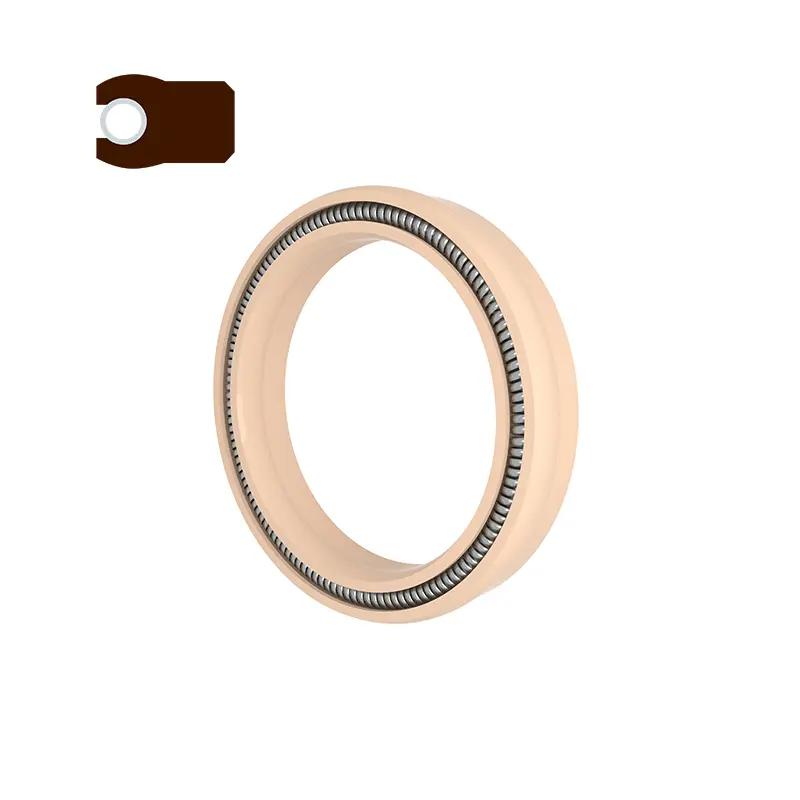

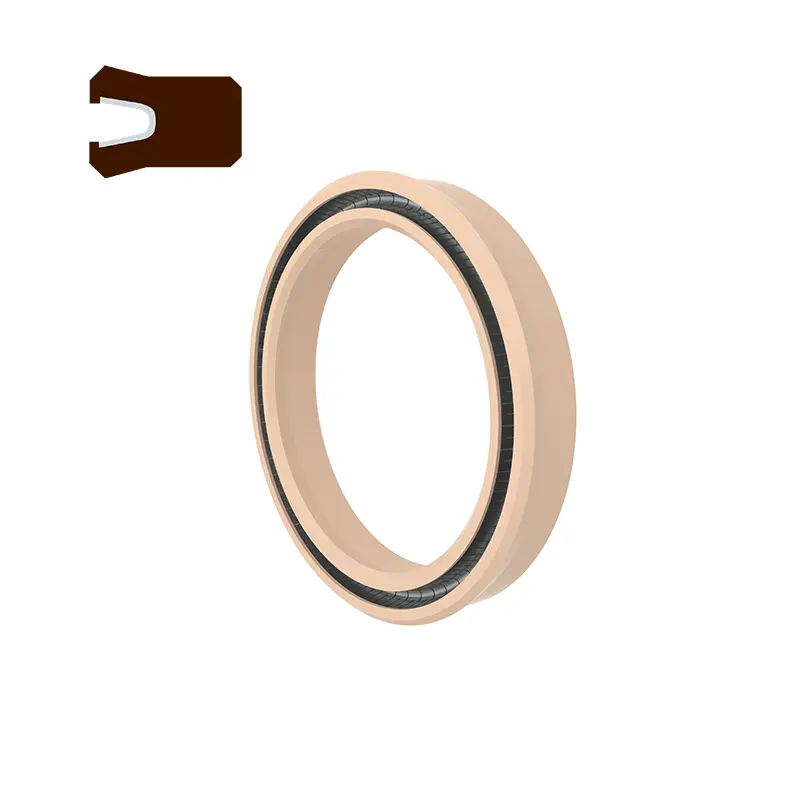

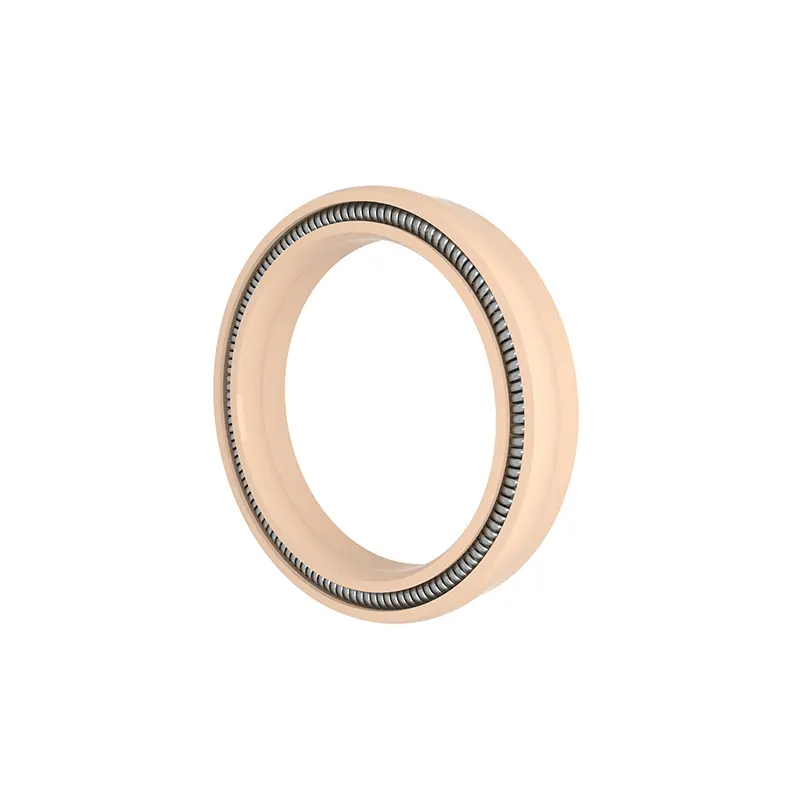

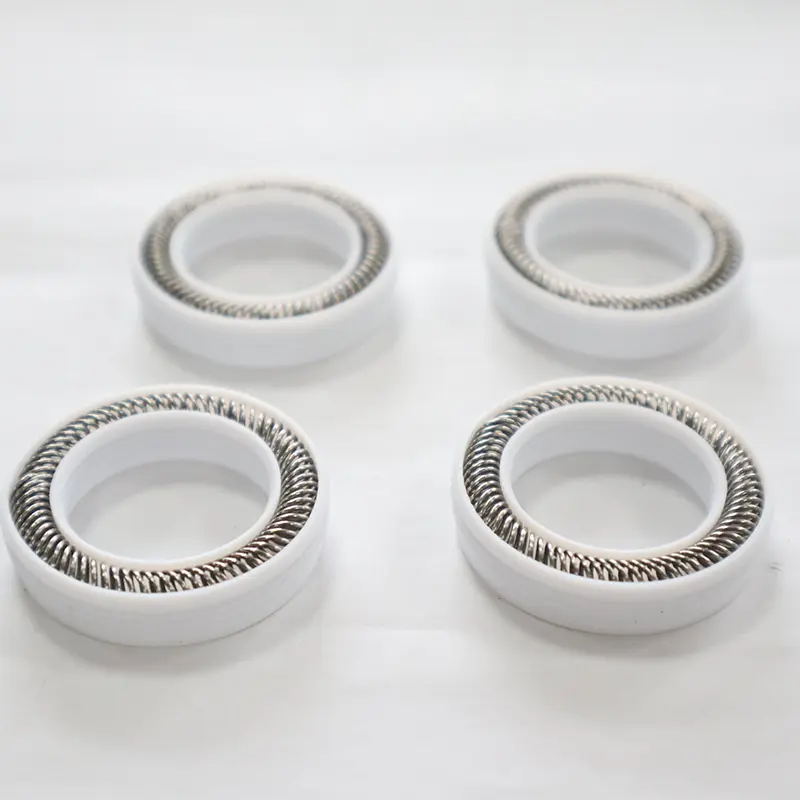

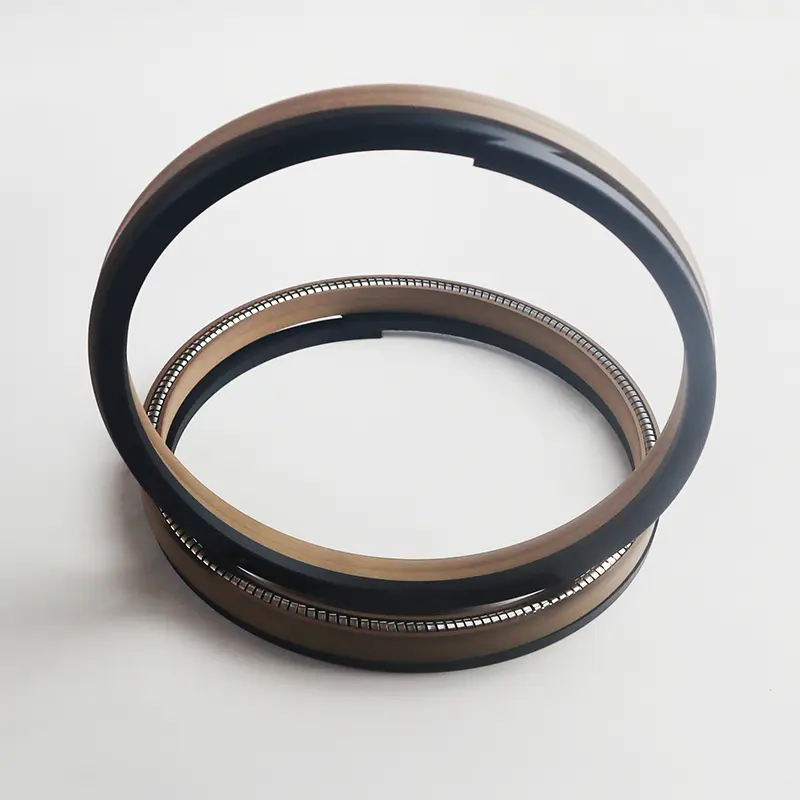

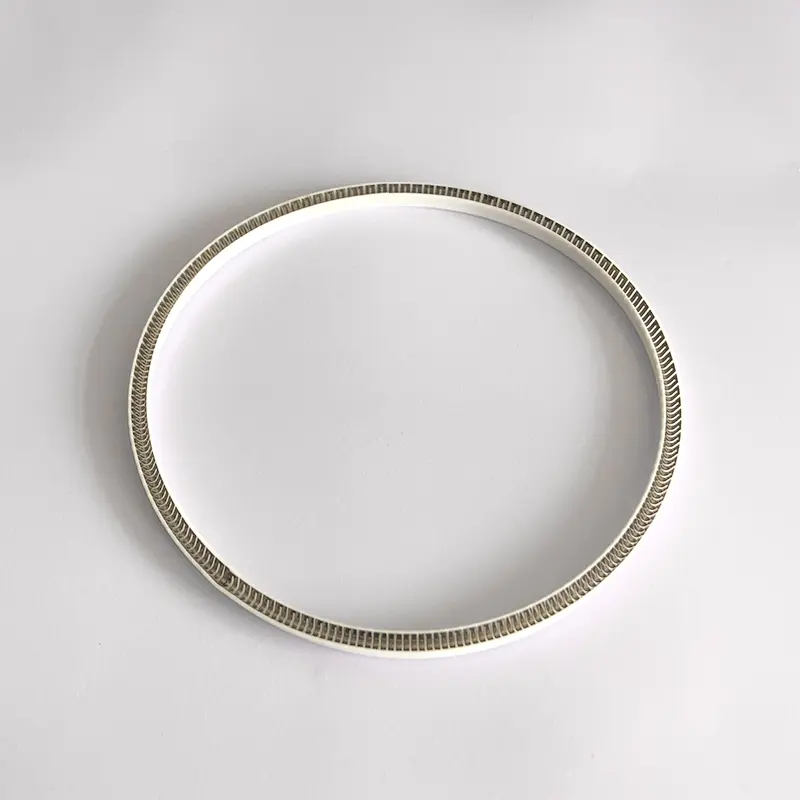

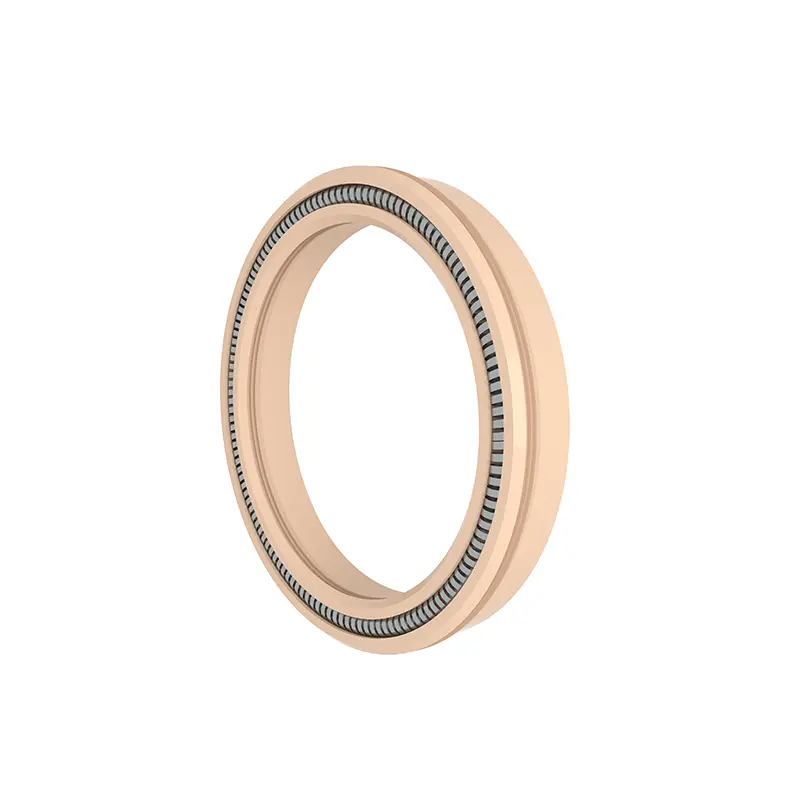

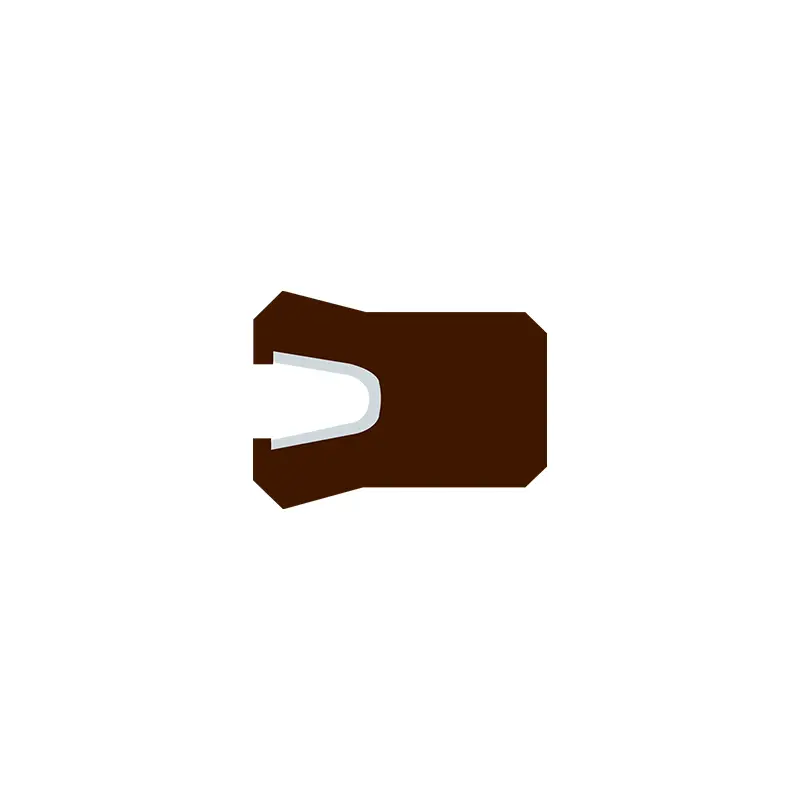

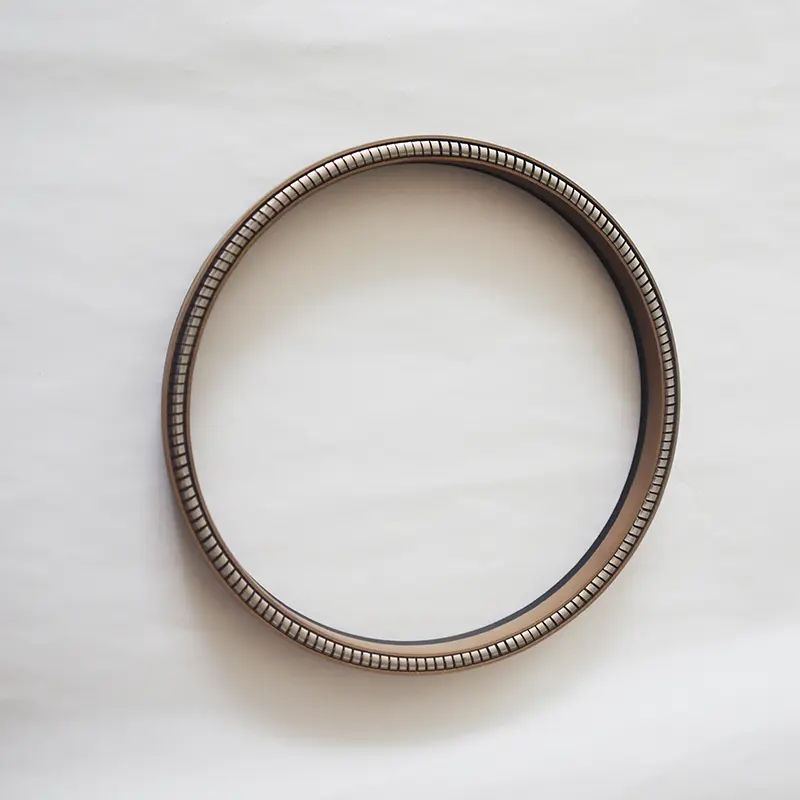

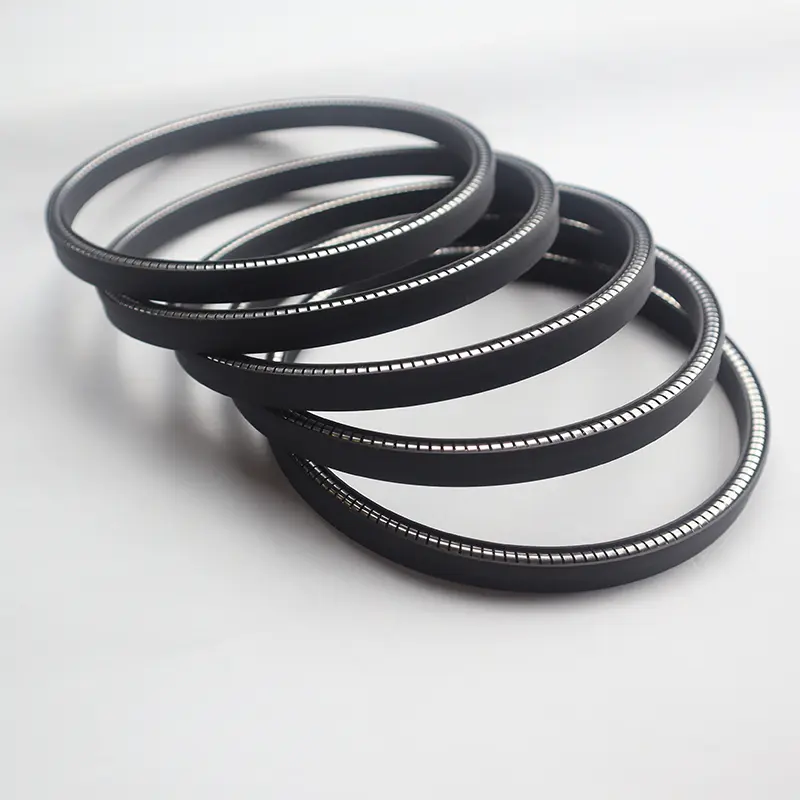

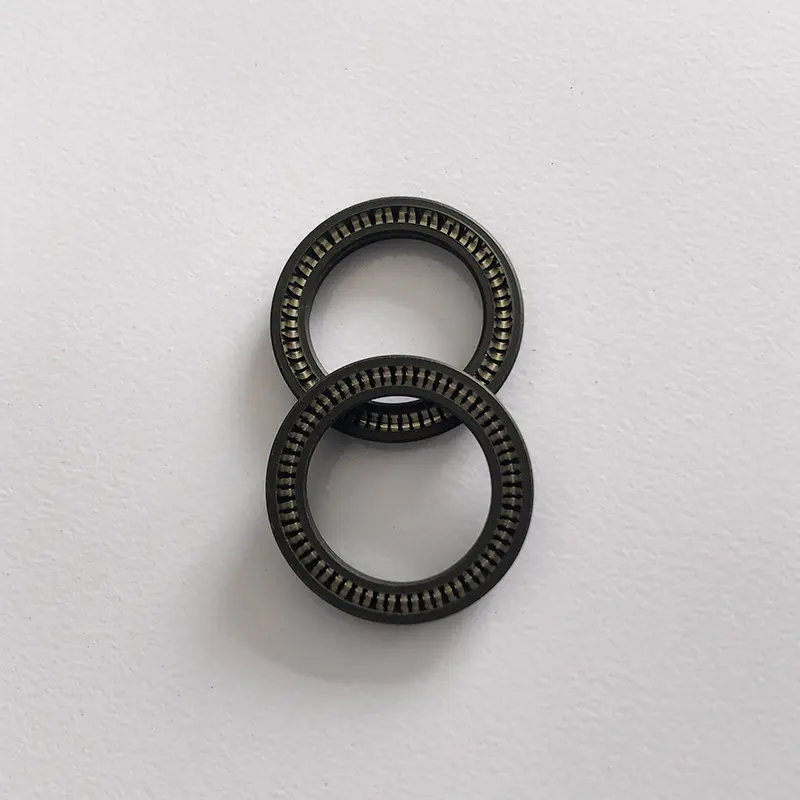

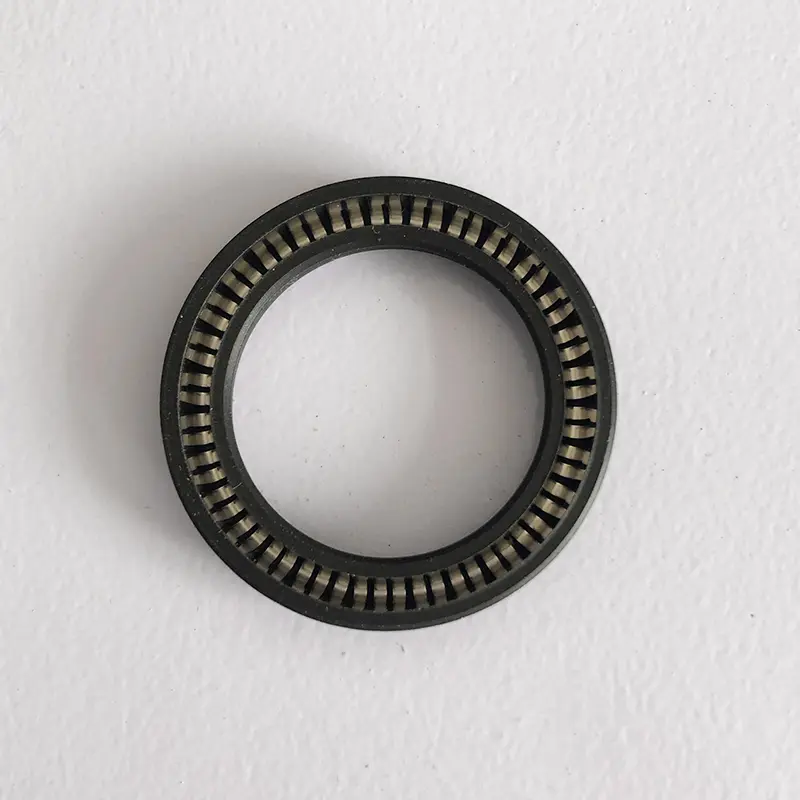

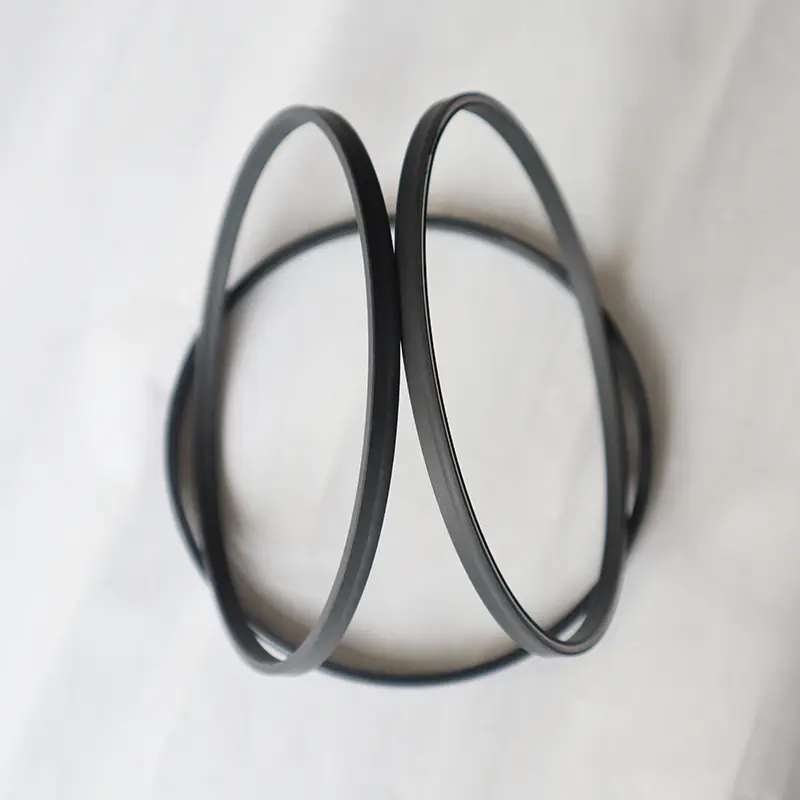

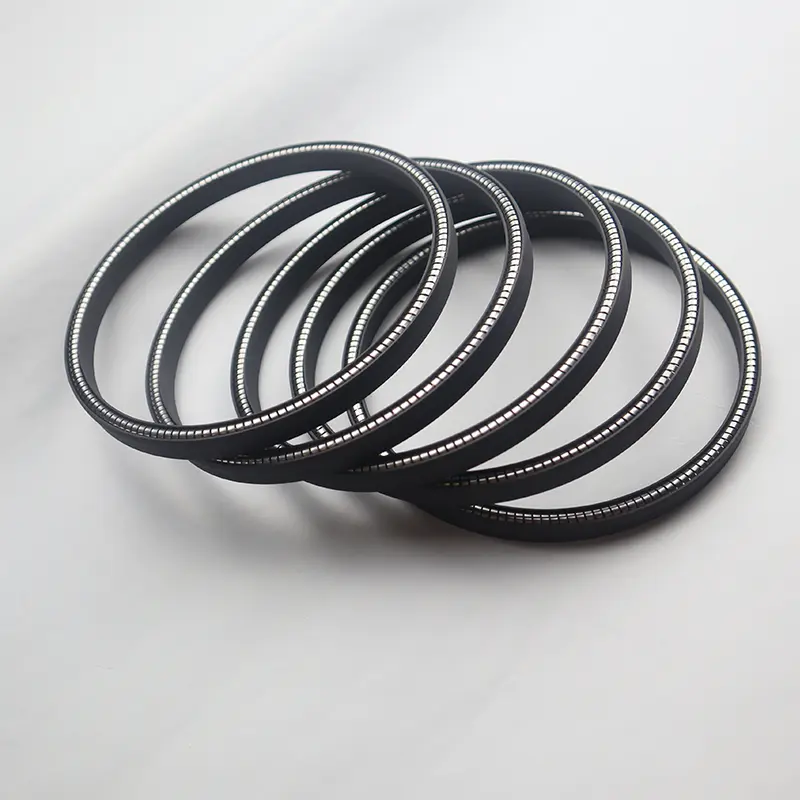

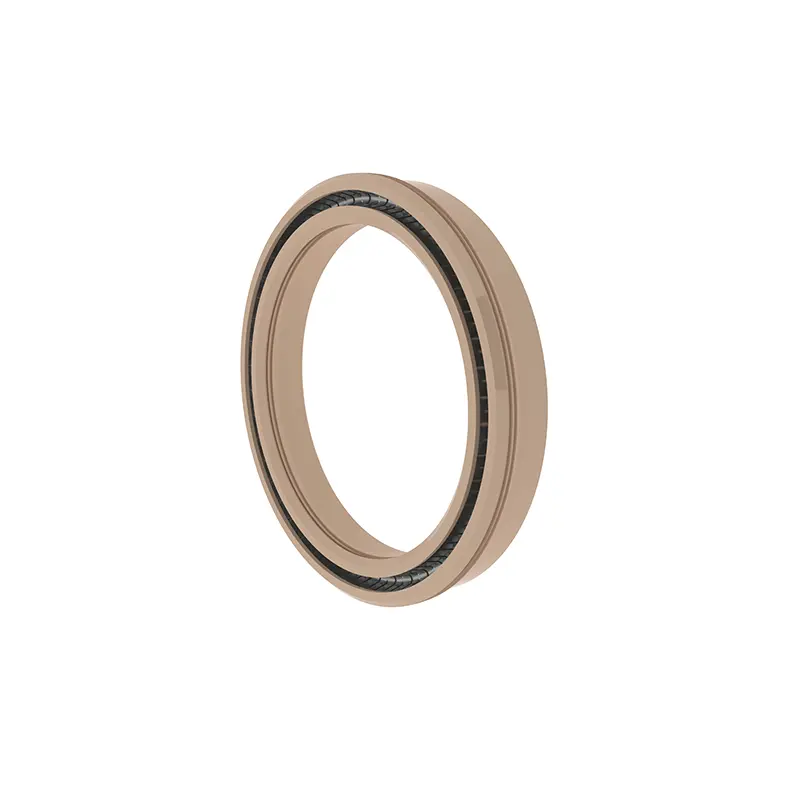

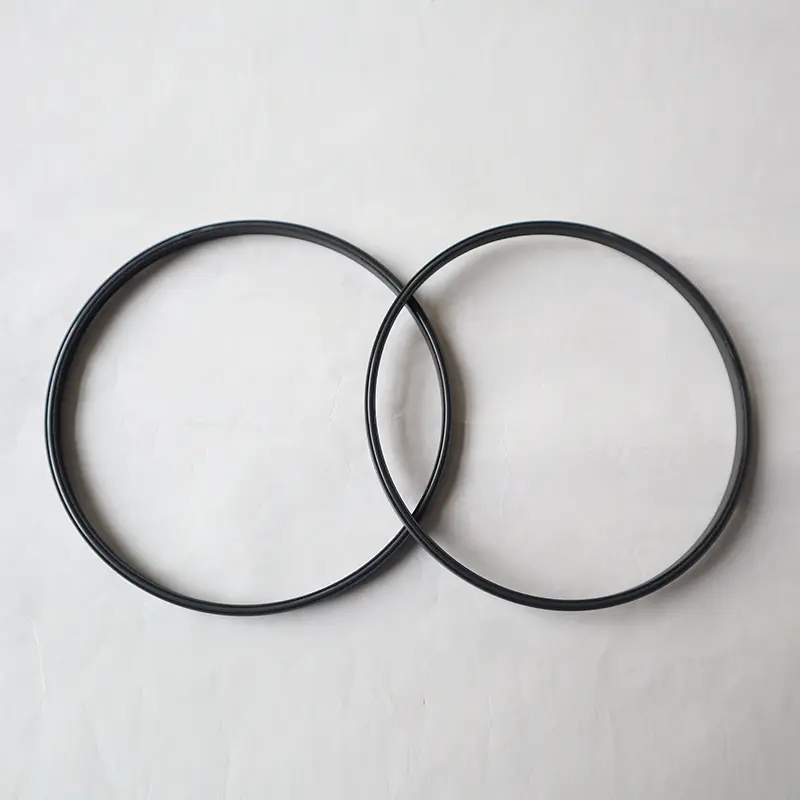

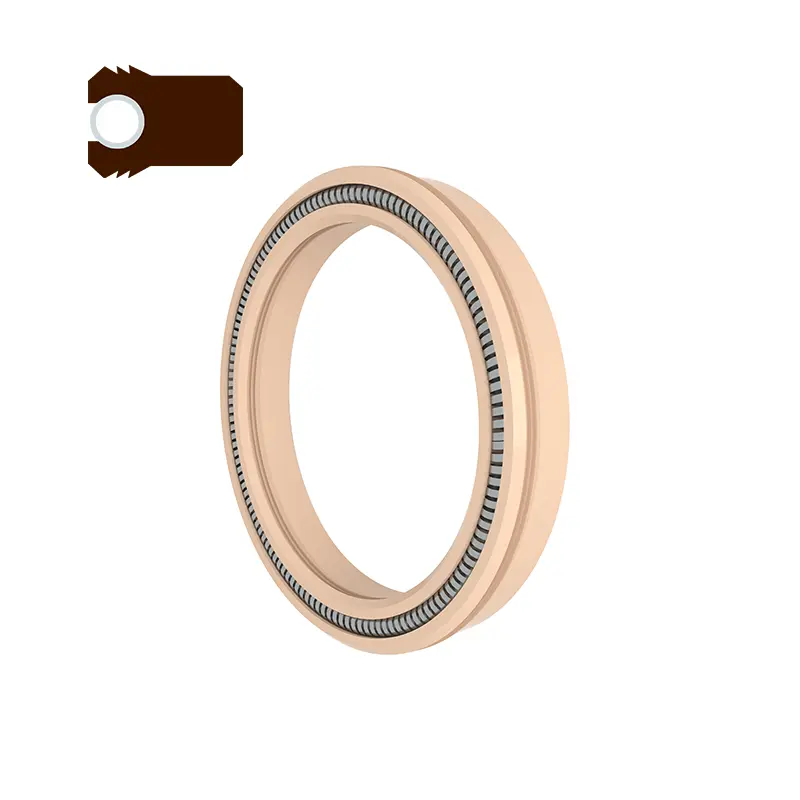

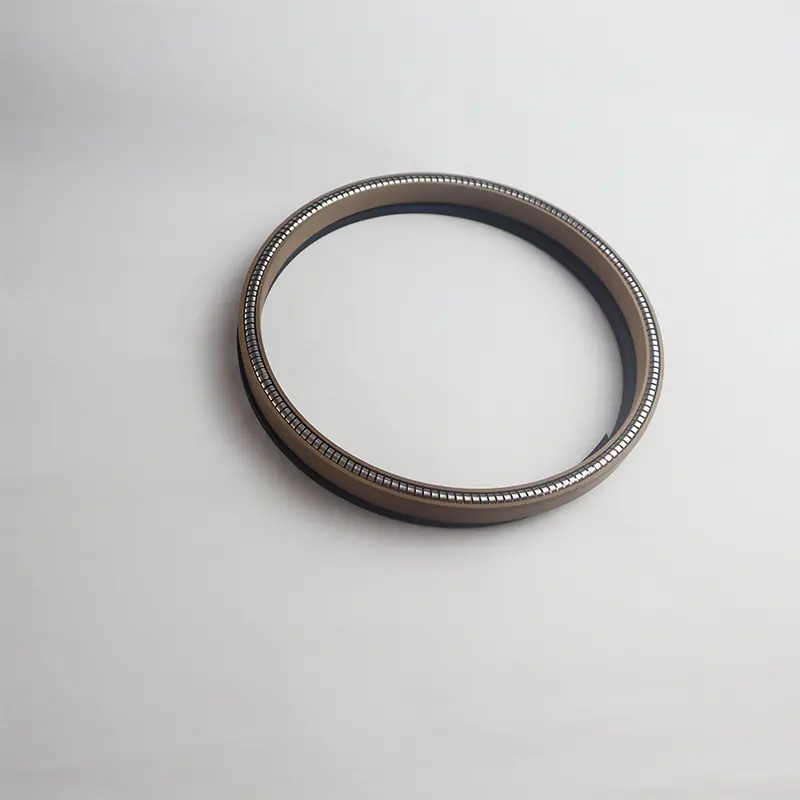

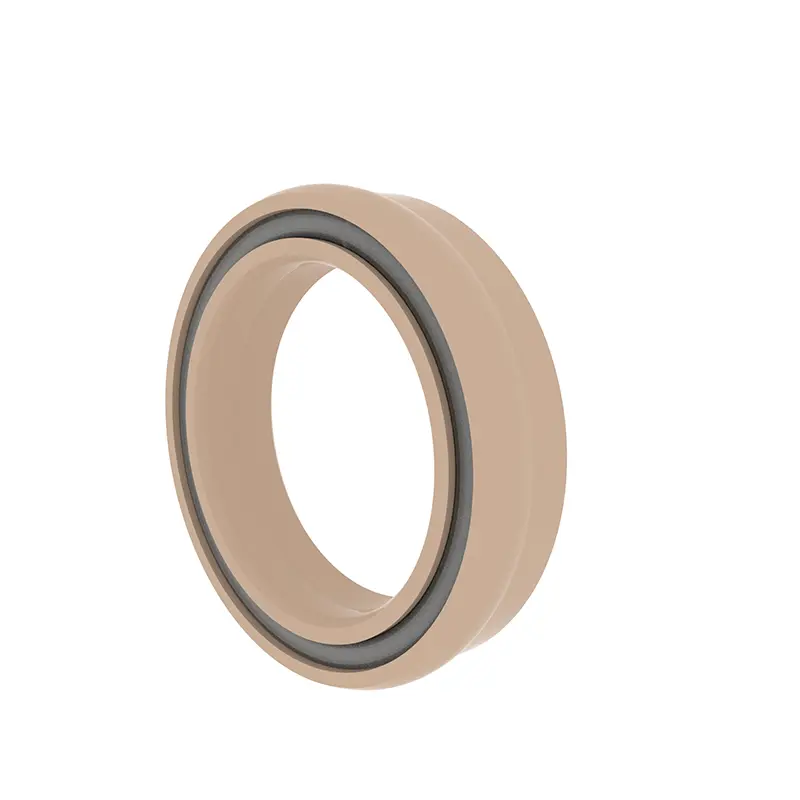

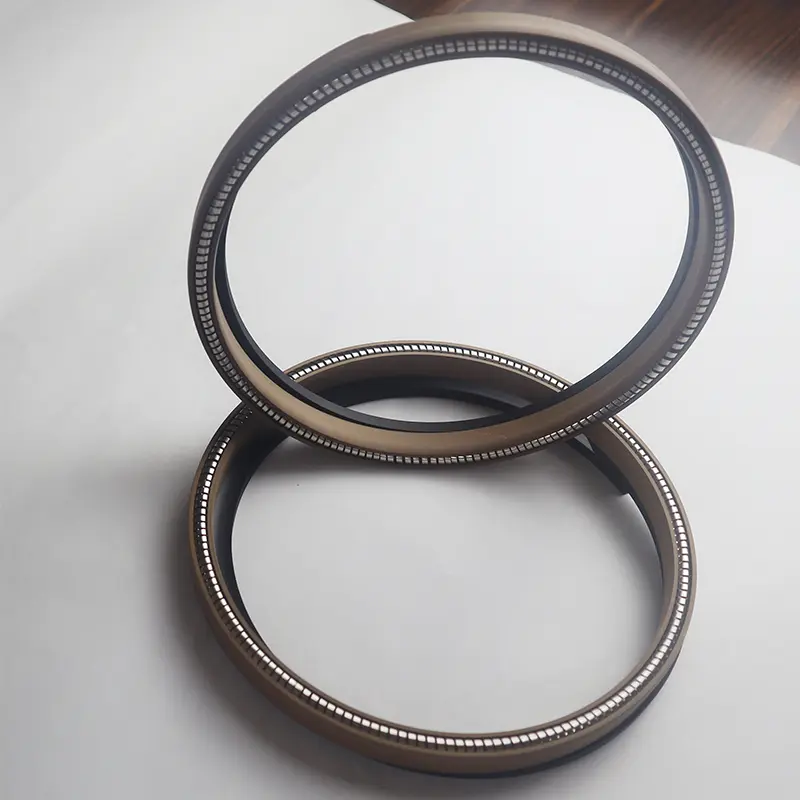

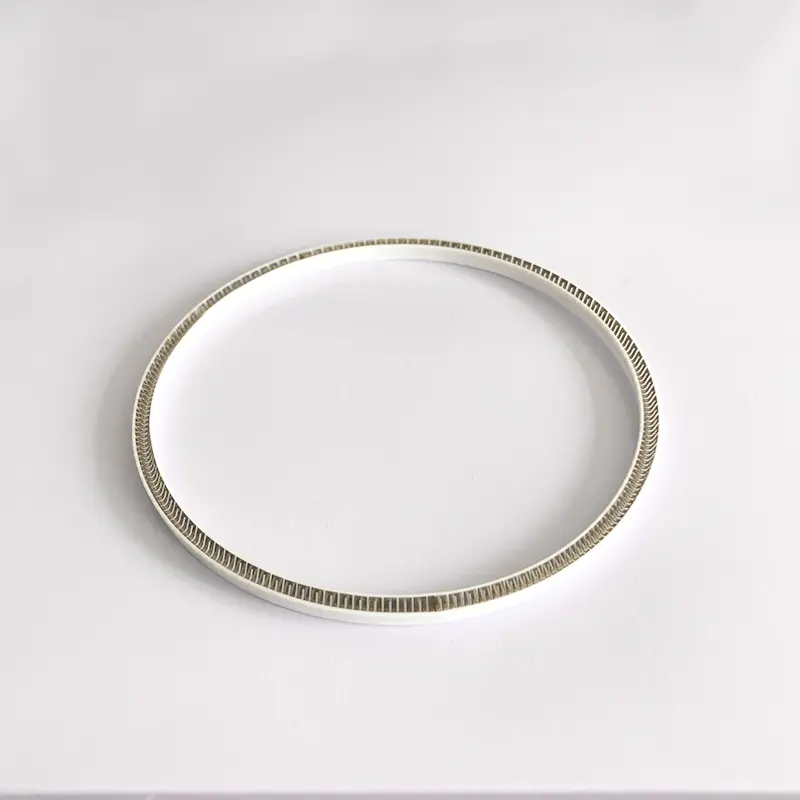

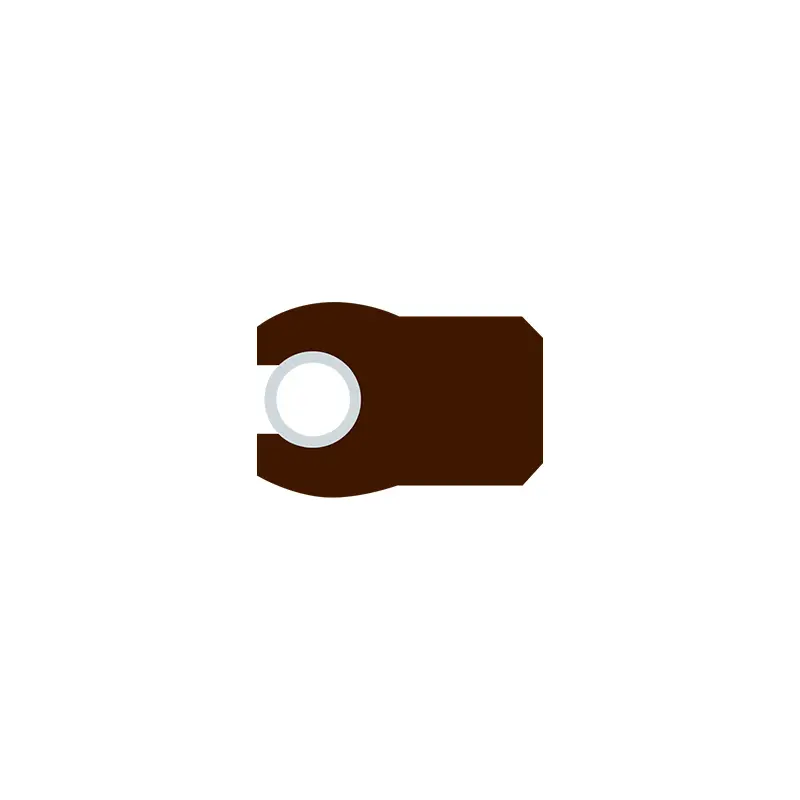

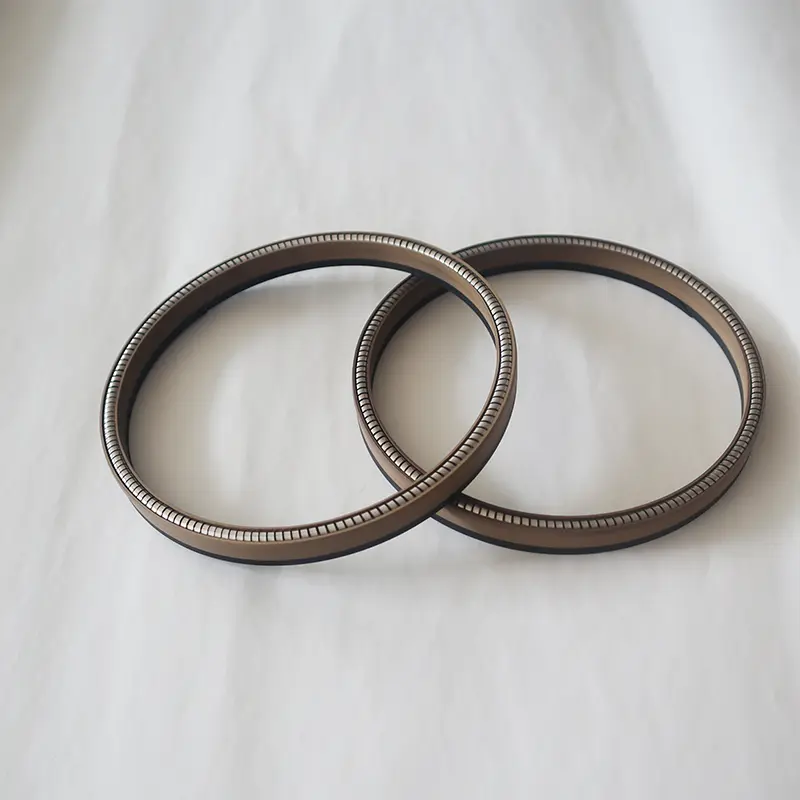

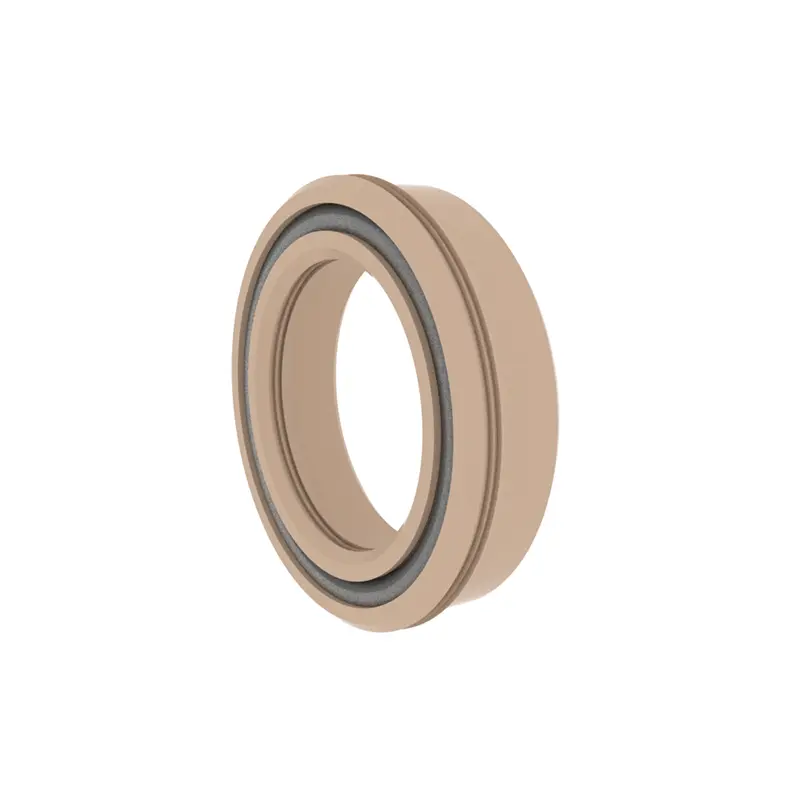

Наше универсальное пружинное уплотнение FS представляет собой высокопроизводительное универсальное пружинное уплотнение для отверстия вала с симметричной структурой и универсальным отверстием вала, которое подходит для различных промышленных сценариев. Эта серия продуктов разделена на тип, B, тип BO, тип C, тип D и тип Do. Среди них BO Тип и Do Type Применяйте высокофункциональную комбинацию уплотнительного кольца пластика и покрытого покрытия, которая обладает превосходной стойкостью в СМИ; Тип C, тип D и DO Принять структуру зубчатой губы, чтобы еще больше улучшить способность герметизации, особенно подходящую для условий труда высокого давления с давлением, превышающим 40 МПа.
FS Universal Spring Pendered Seal поддерживает различные материалы для герметичного кольца (такие как PTFE, UPE, PK и т. Д.) И пружины из нержавеющей стали (O-образные или V-образные дополнительные), и может выполнять отличную производительность в различных средах и условиях работы. Универсальная конструкция отверстия вала упрощает процесс выбора и установки и широко используется в гидравлических системах высокого давления, пневматическом оборудовании и уплотнении специальных носителей в полях химического, нефти, энергии и т. Д., Если вы хотите узнать больше о универсальном пружинном уплотнении для отверстия для вала, вы можете связаться с уплотнением Ruichen в любое время.
Особенности продукта и приложения:
Применимые условия труда (предельные значения не должны появляться одновременно)
| Давление MPA | Скорость м/с | Температура ℃ | Середина | |
| <40, применимая ширина канавки l > 40mpa, пожалуйста, примените ширину Groove L1 | <10 | Потому что/до -35 ~+250 | Другой -200 ~+250 | Все жидкости, химикаты, газы |
Выбор материала

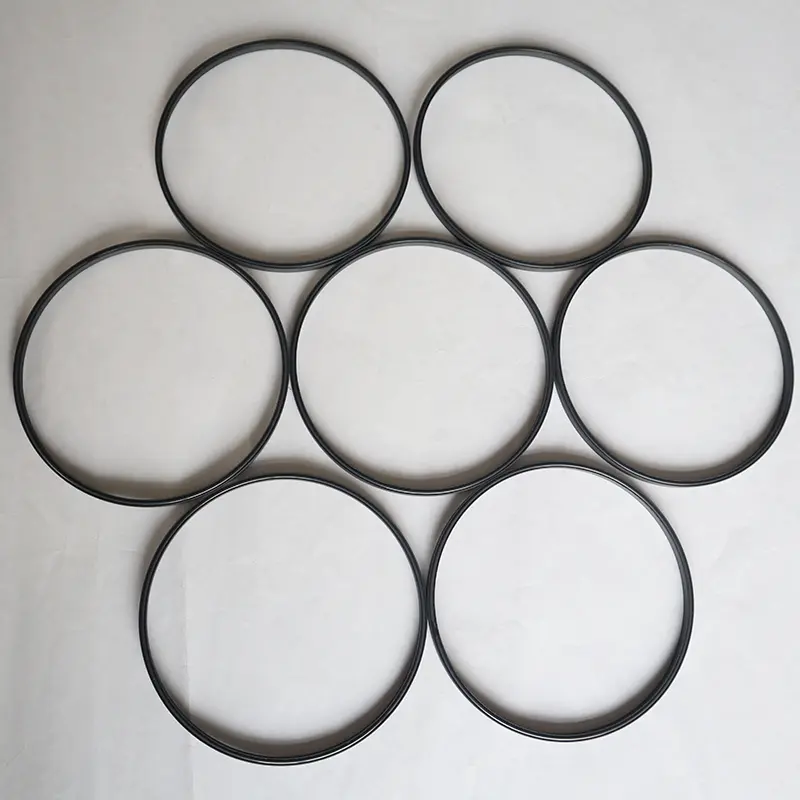

1. Бо, делай эластомер: уплотнительное кольцо с покрытием.
2. Материал герметизации кольца: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и т. Д.

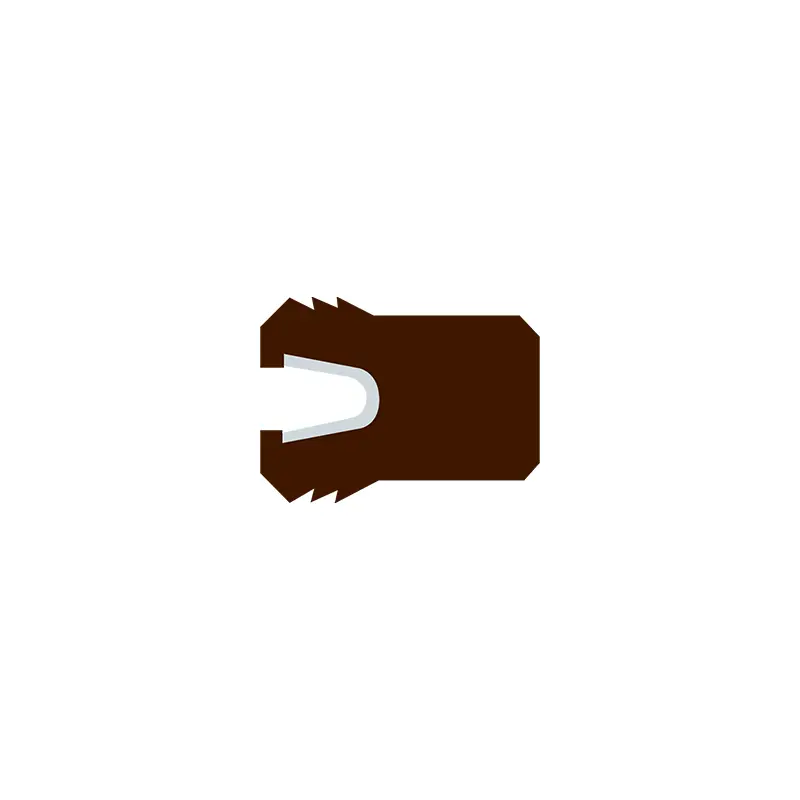

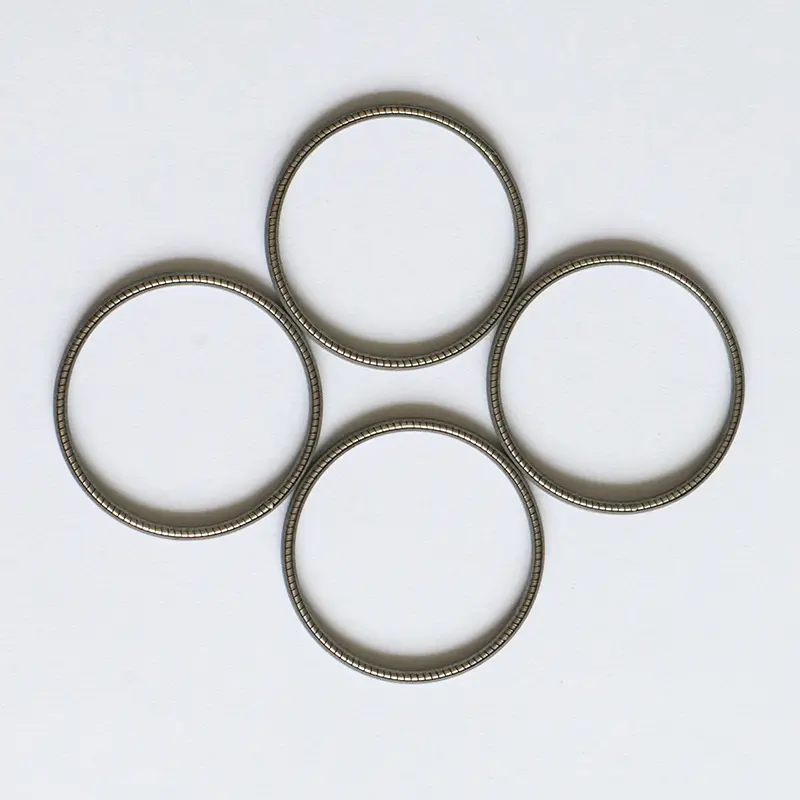

3. пружины из нержавеющей стали могут выбрать O-образные пружины и V-образные пружины.
Пример заказа
Fs-a-40*46*4.7-ptfe4 d*d*l a-тип уплотнение, герметизирующее кольцевое материал-Ptfe4,

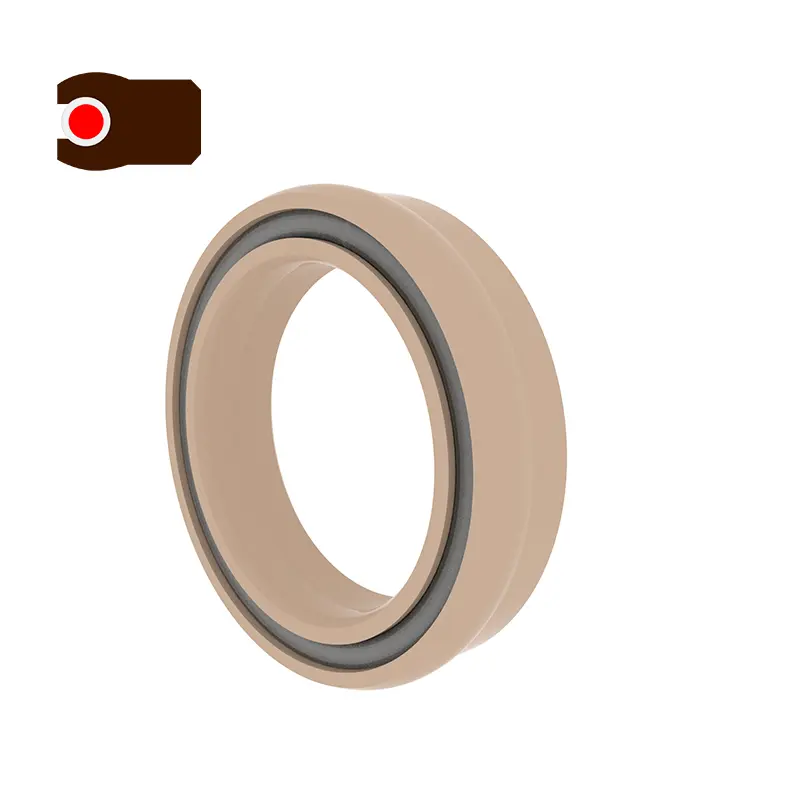

Fs-bo-40*46*4.7-ptfe4, d*d*l bo-type Уплотнение, герметизирующее кольцо, составляет Ptfe4, с уплотнительным кольцом покрытие

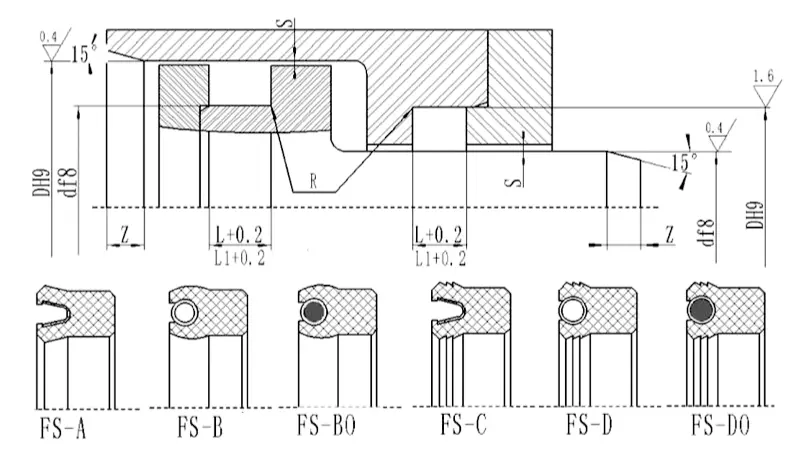

Спецификации (все размеры в диапазоне параметров доступны)
| d | D | L+0.2 | L1+0.2(Применимо для давления> 40 МПа) | Радиальный клиренс Smax | Длина пачки Змин | Rmax | |
| <20mpa | <40mpa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Примечание. Требуемые спецификации не указаны в этой таблице. Пожалуйста, свяжитесь с нами.
Мы можем поставлять продукты с максимум 1600 мм.
