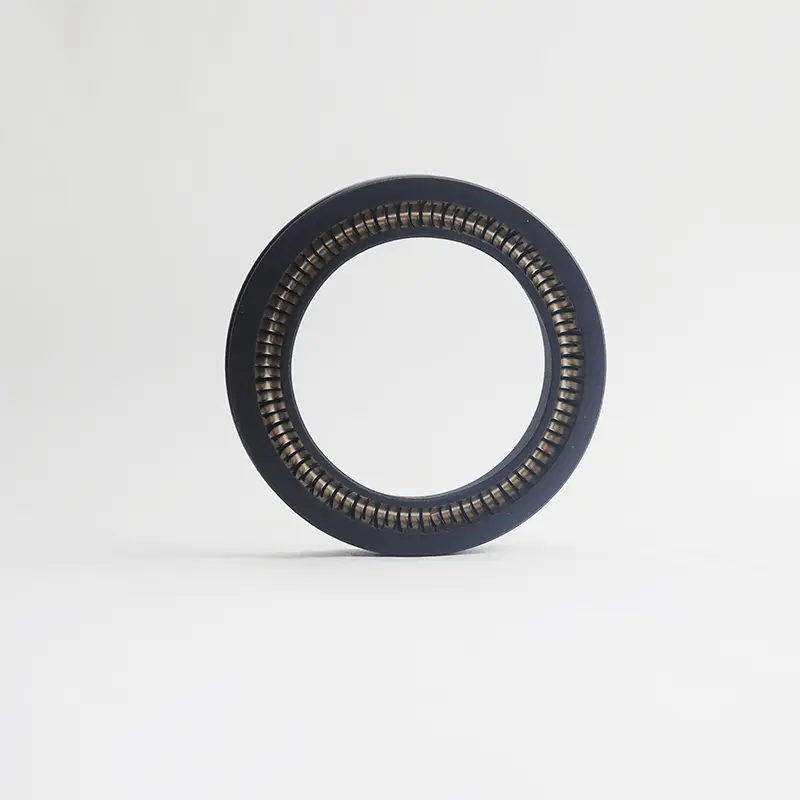

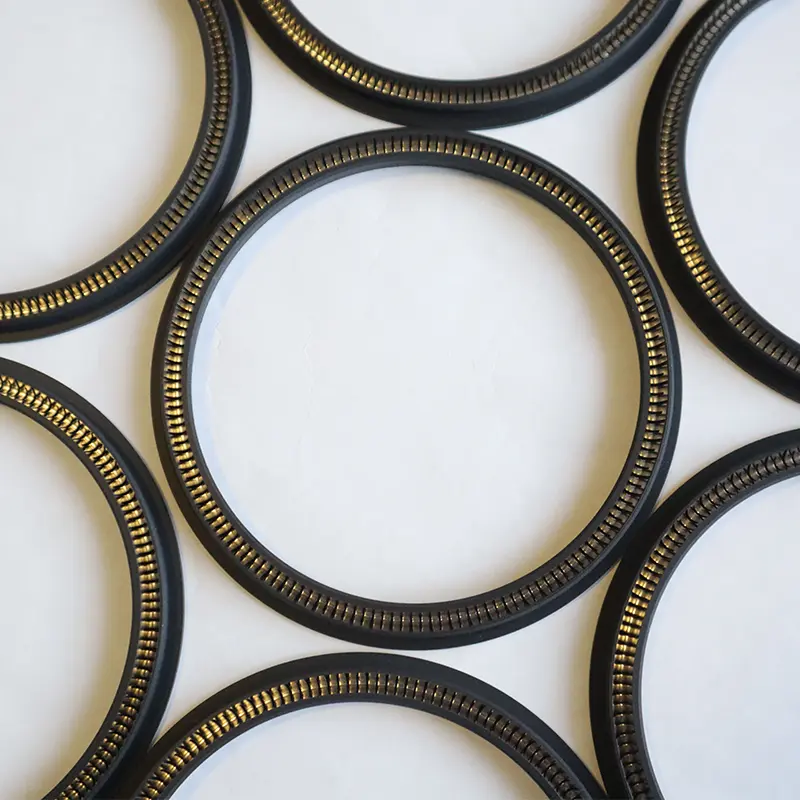

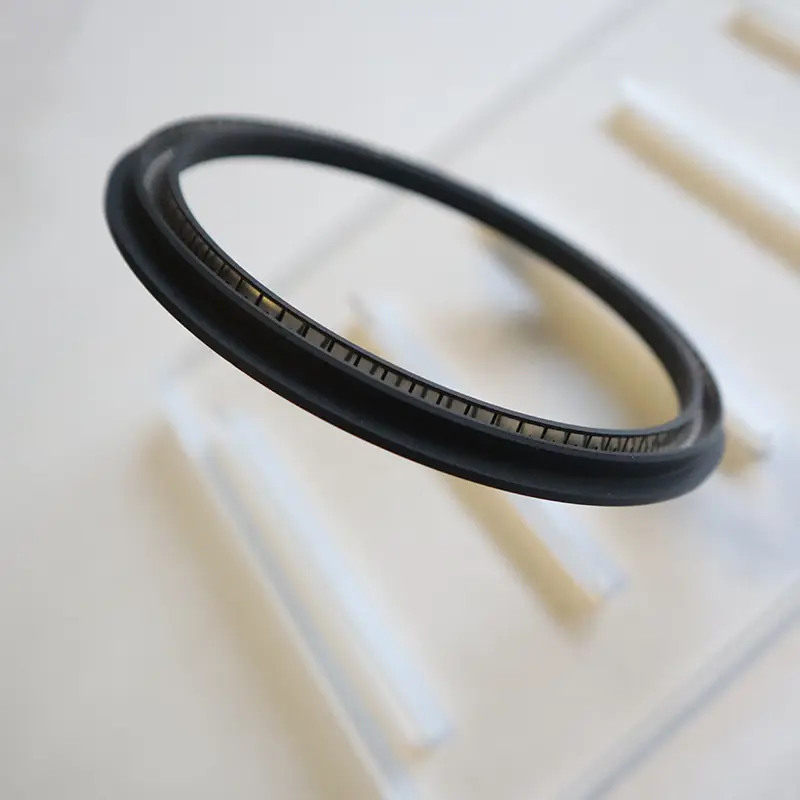

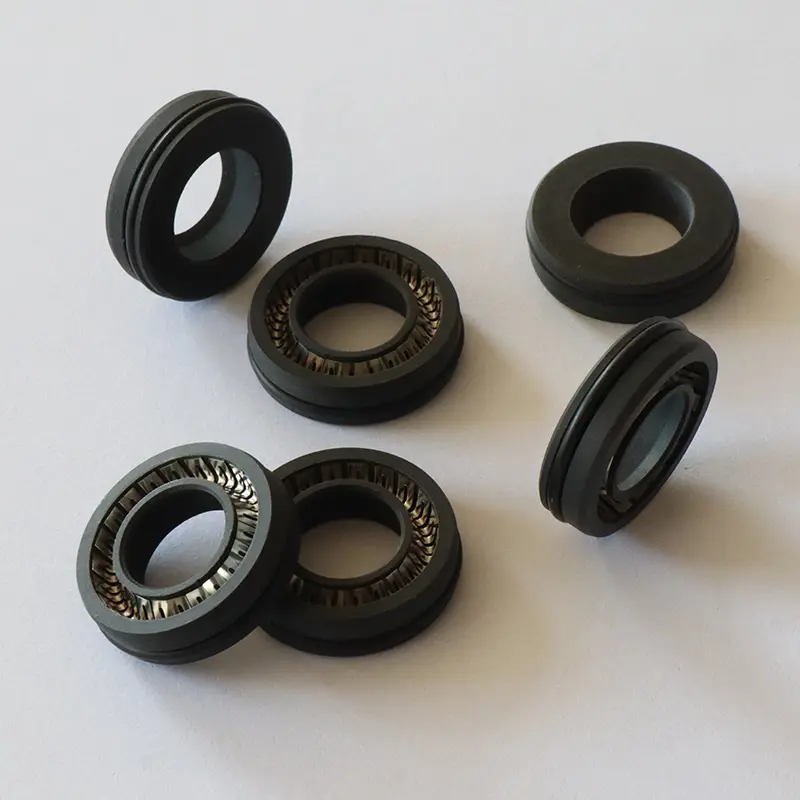

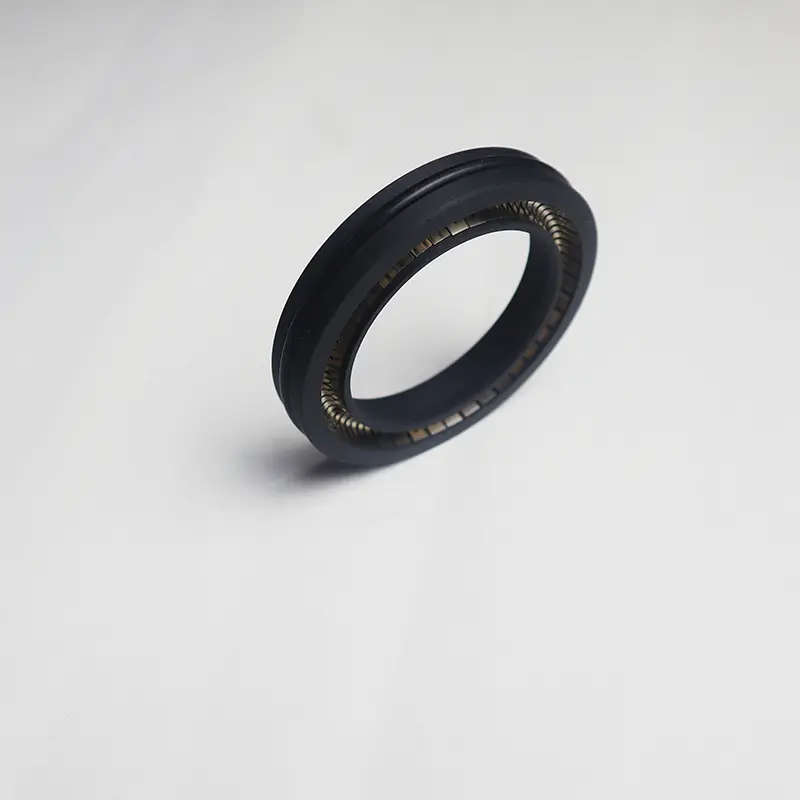

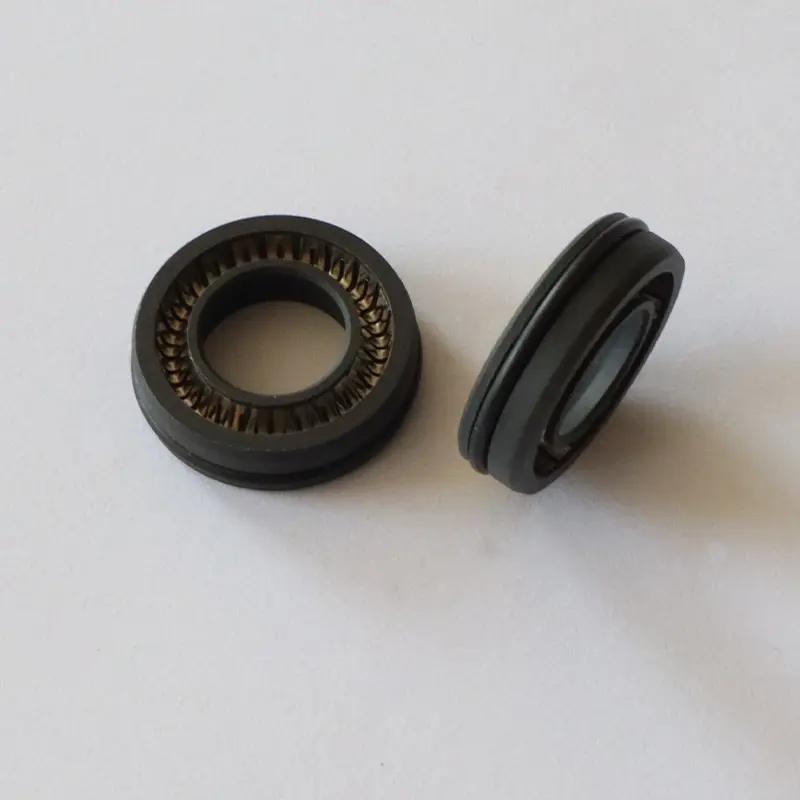

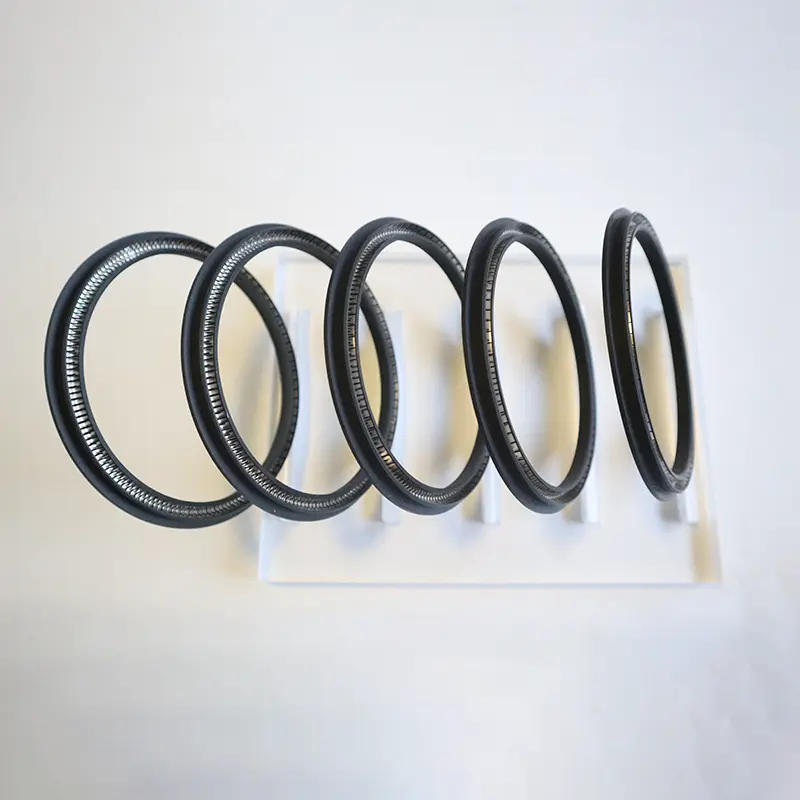

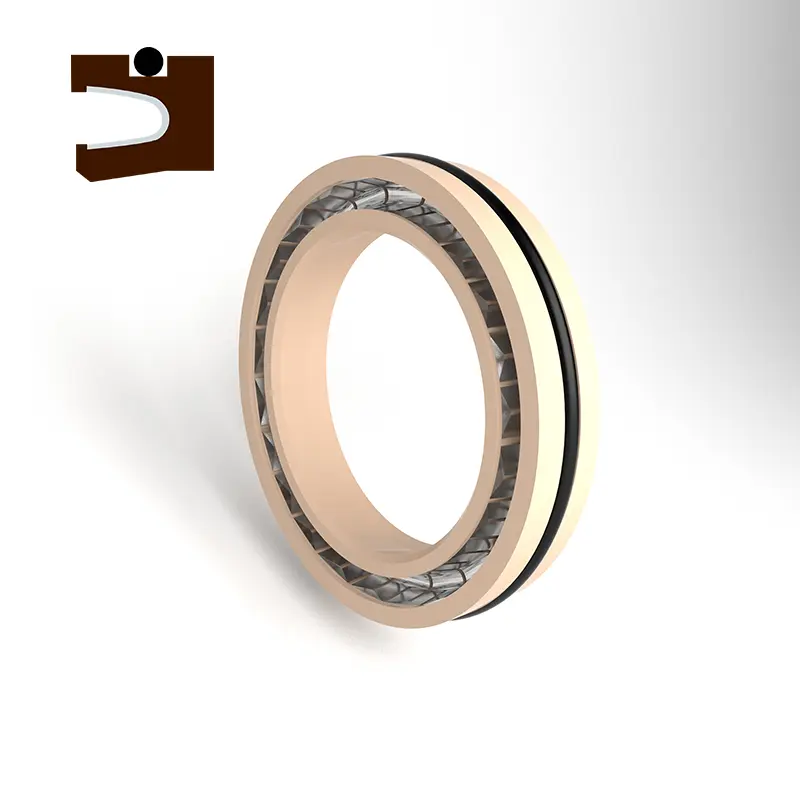

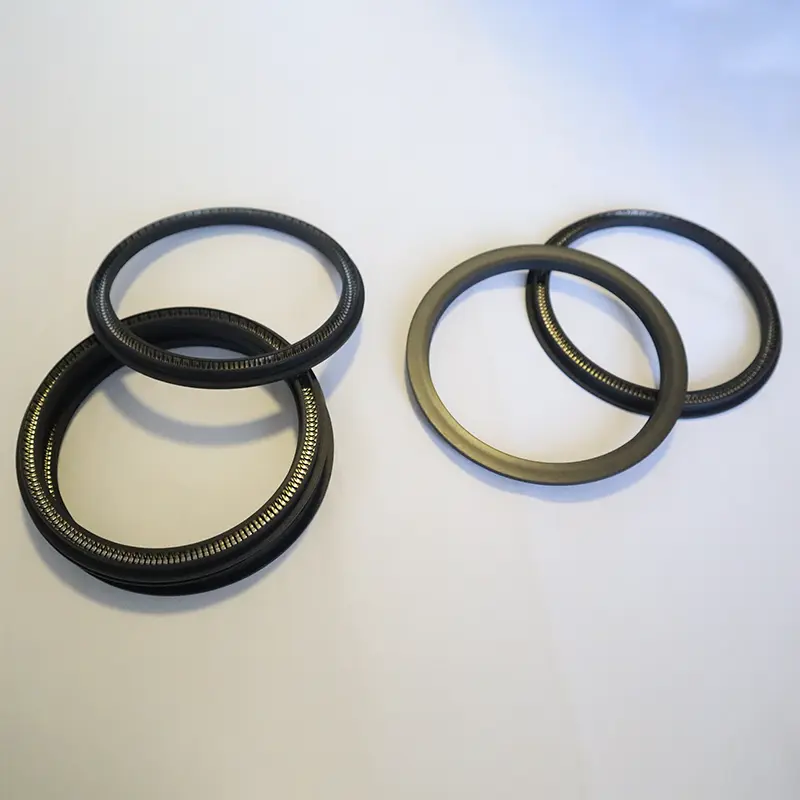

Пружинное уплотнение под напряжением для вращающегося вала является одним из уплотнений, разработанных уплотнениями рухена. Кроме того, у нас есть много других типов тюленей и множество различных уплотнительных материалов. В частности, у нас есть собственная внутренняя модель, чтобы назвать их. Следующее представляет две модели, RC2055 и RC2056.

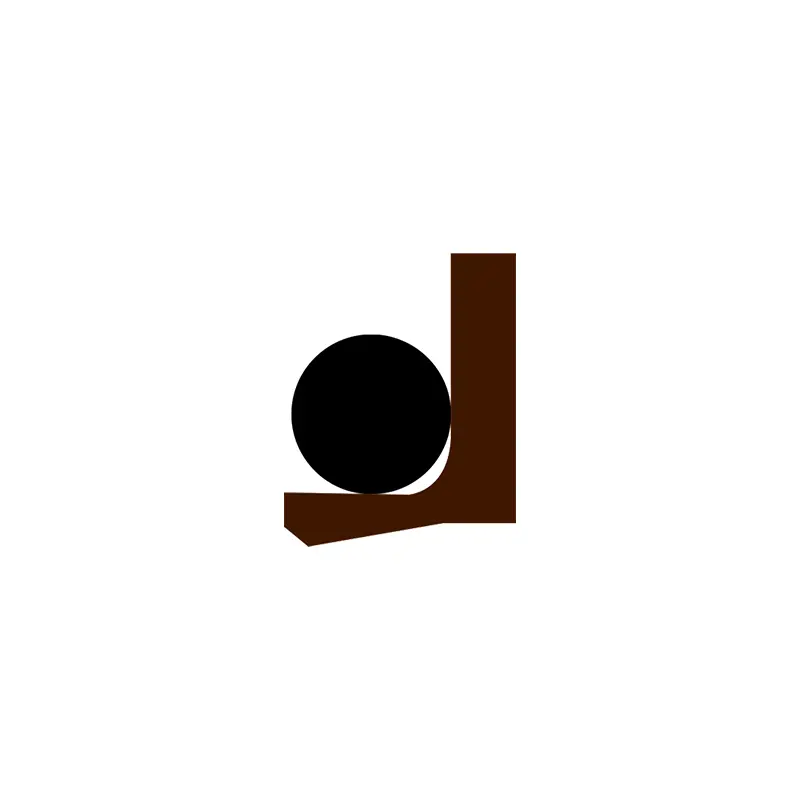

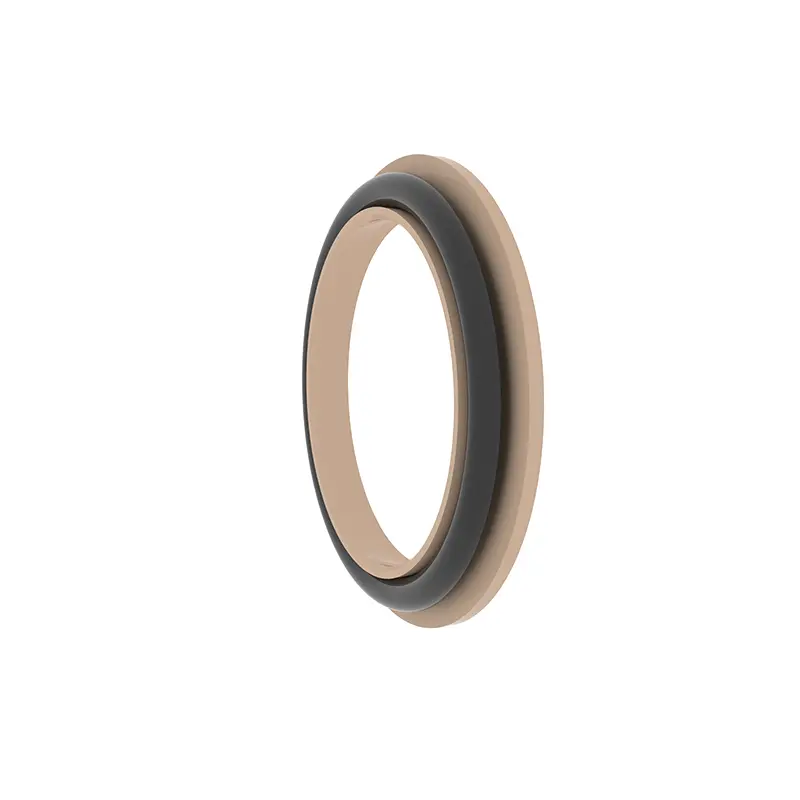

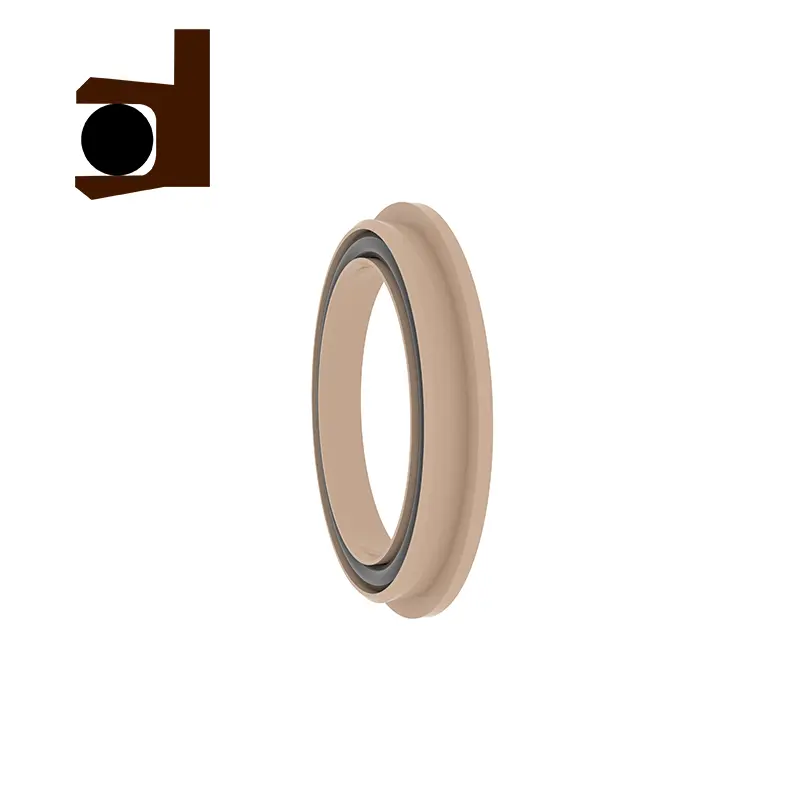

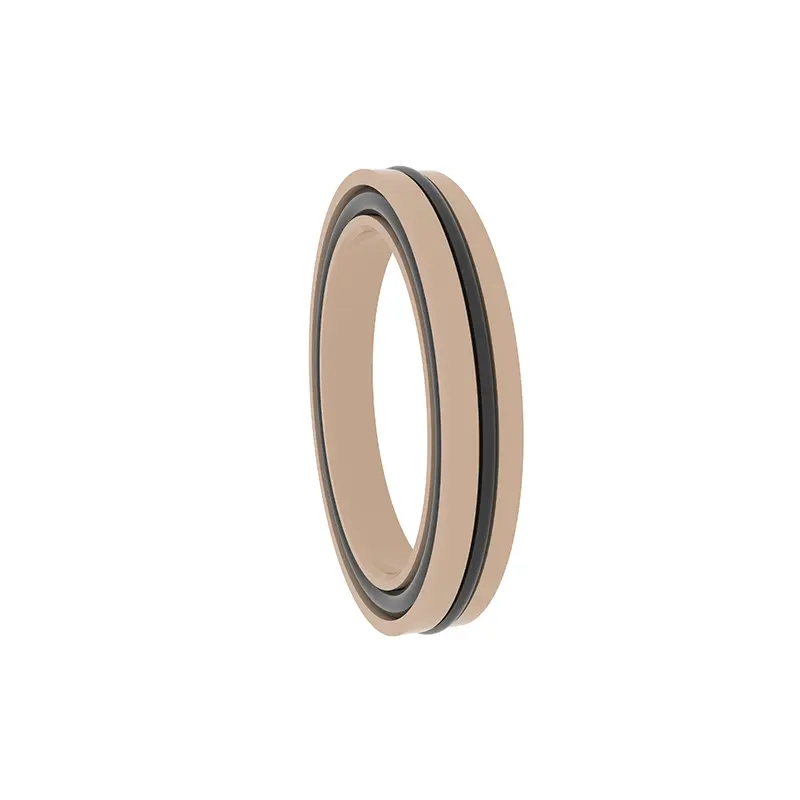

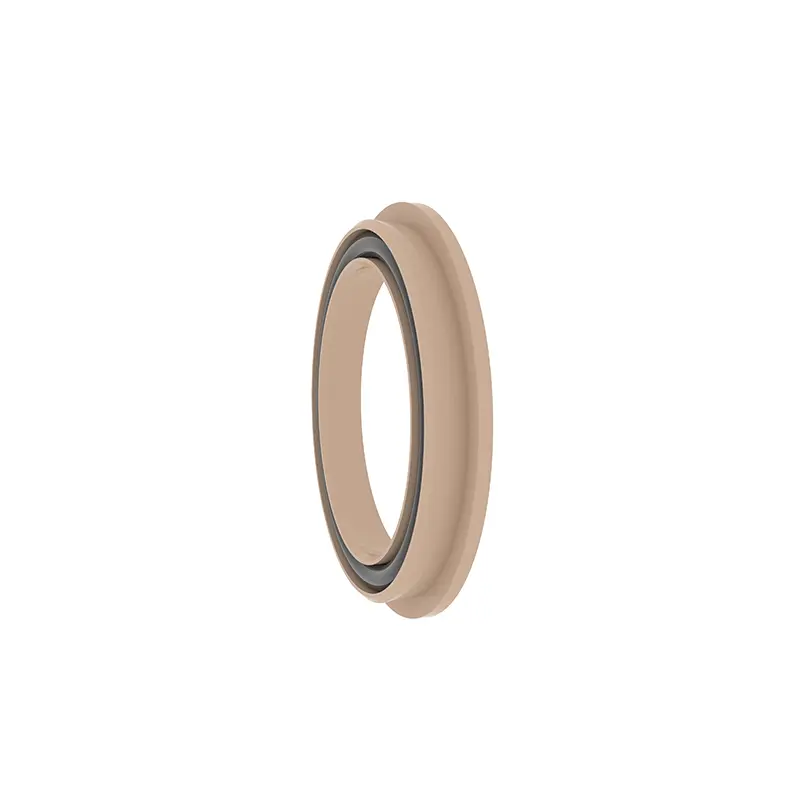

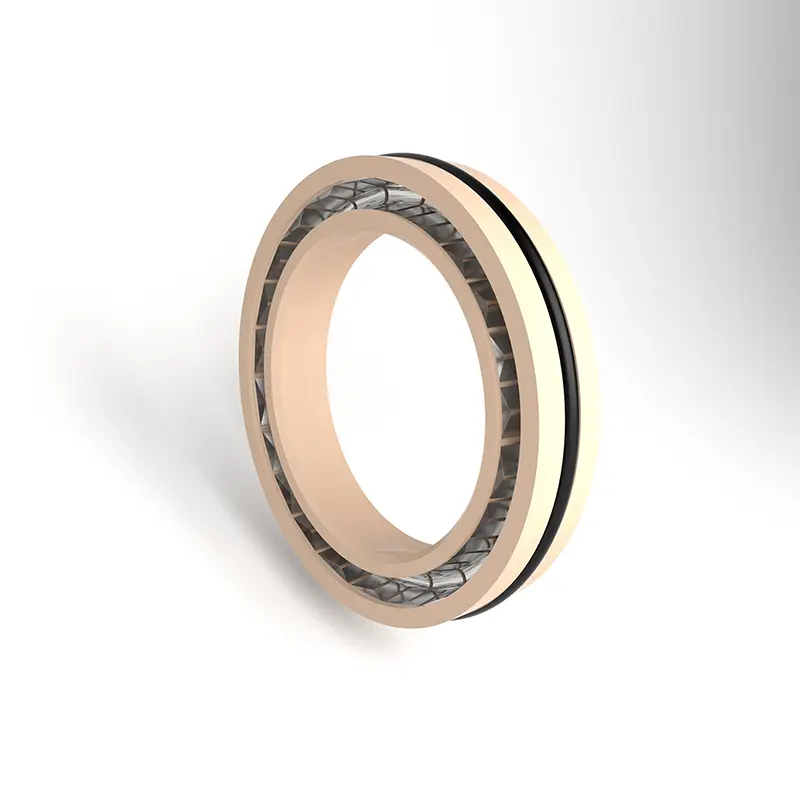

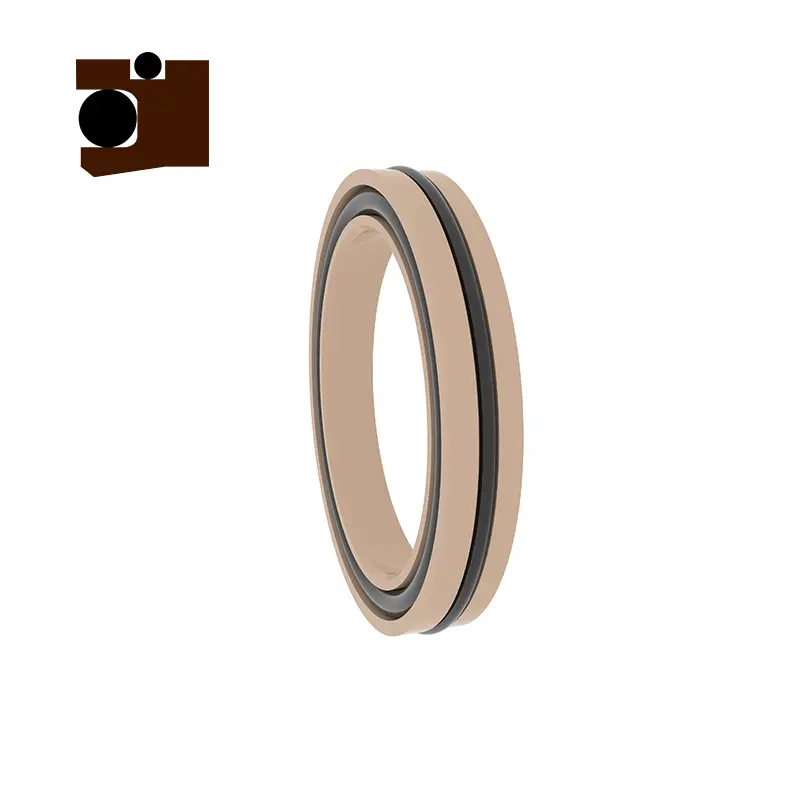

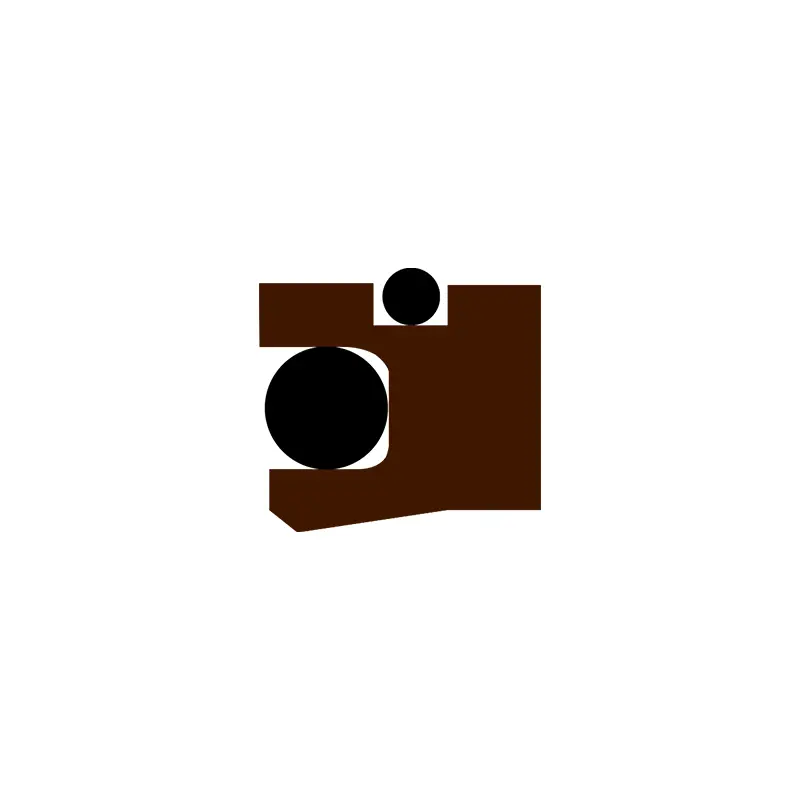

RC2055 и RC2056 представляют собой вращающиеся пан-шишки, RC2055-B представляет собой поворотное уплотнение зубов, RC2056-B представляет собой комбинированное уплотнение с вращающимся Y, а RC2055-C-это вращающийся Y-образный комбинированный уплотнение. Различные модели в одной серии имеют одинаковые характеристики канавки и являются взаимозаменяемыми. Вся серия пружинного уплотнения для вращающегося вала подходит для уплотнений высокого функция однонаправленного давления, приложенных к вращающимся валам. Среди них RC2055 и RC2056 состоит из пружин из нержавеющей стали и высокофункциональных пластмасс. При использовании RC2055-B, RC2056-B и RC2055-C необходимо разумно выбрать соответствующий материал эластомера.
Особенности продукта и приложения:
Особенности продукта:
Комбинация пружины из нержавеющей стали и высокофункционального пластика имеет превосходные характеристики герметизации и долговечность.
Конструкция канавки каждой серии одинакова, которая может быть связана и гибко адаптирован к различным условиям труда.
Модели, включенные в пружинный уплотнение под напряжением для вращающегося вала, подходят для вращающегося вала одностороннего уплотнения давления для удовлетворения разнообразных промышленных потребностей.
RC2055-B, RC2055-C и RC2056-B поддерживают выбор соответствующих эластомерных материалов в соответствии с условиями труда для улучшения адаптации.
Сценарии приложения:
Вращающийся вал односторонний уплотнение давления, подходящее для промышленного оборудования, технического аппарата, гидравлических систем и т. Д.
Требования к герметизации с высоким функциями, такие как нефтехимические вещества, энергетическое оборудование, тяжелый механизм и т. Д.
Технические преимущества:
Пружины из нержавеющей стали обеспечивают стабильную радиальную силу для обеспечения долгосрочного эффекта герметизации.
Комбинация высокофункциональных пластиковых и эластомерных материалов подходит для высокого давления и высокоскоростных условий труда.
С взаимозаменяемым дизайном Groove упрощает установку и обслуживание и снижает стоимость использования.
Предложения об использовании:
Выберите соответствующую модель уплотнения и эластомерный материал в соответствии с конкретными условиями работы.
Убедитесь, что канавка чистая во время установки, чтобы избежать повреждения уплотнения.

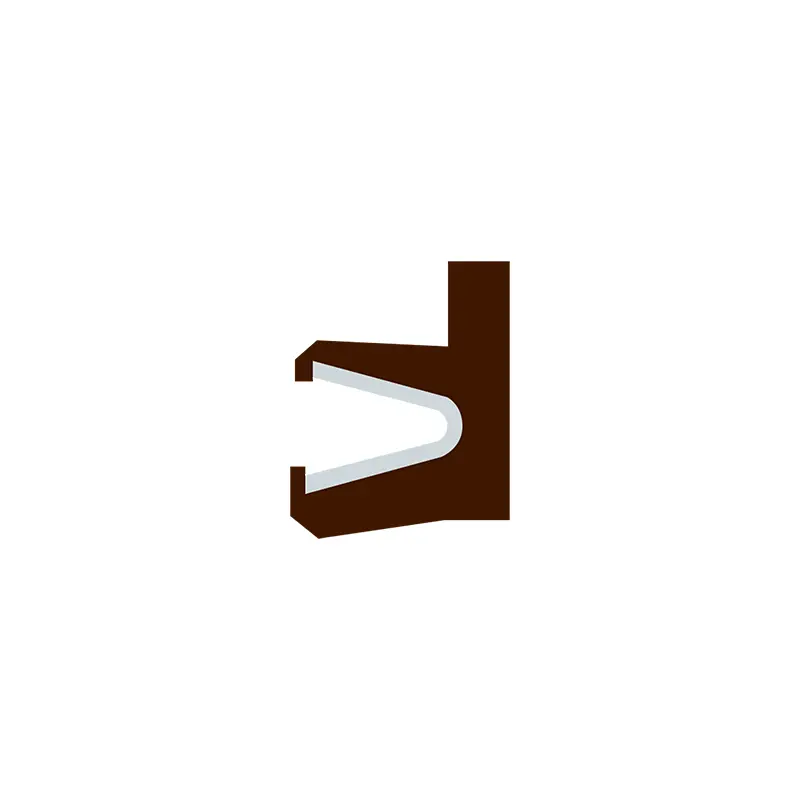

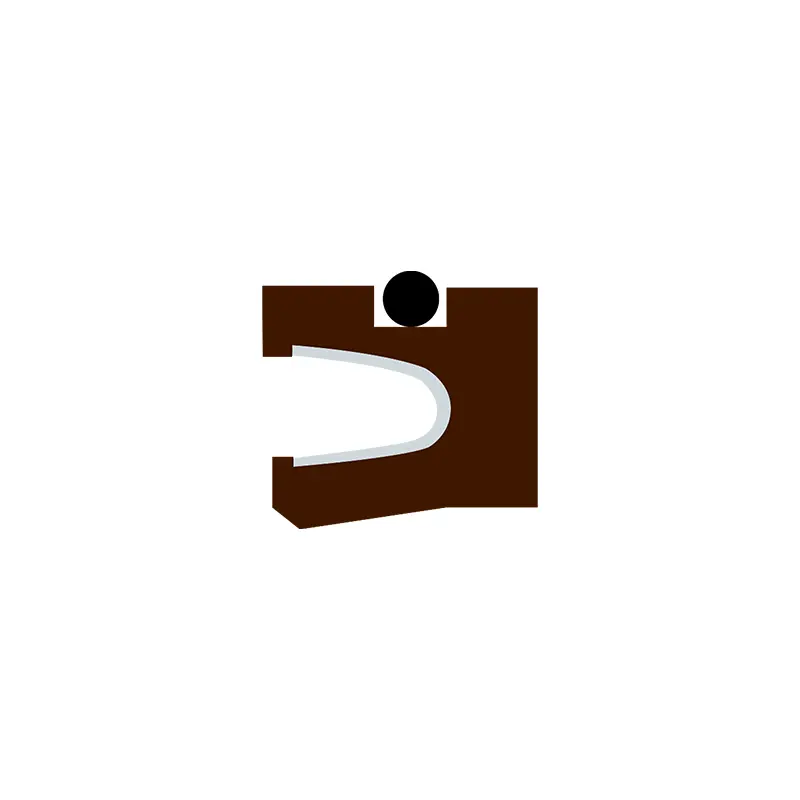

RC2055
Применимые условия труда (предельные значения не должны появляться одновременно)
| Давление (MPA) | Температура (℃) | Скорость (РС) | Середина | |||
| ≤35 | RC2055 | RC2055-B/C. | RC2055 | RC2055-B | RC2055-C | Почти все жидкие и газовые носители |
| -200 ~+250 | -35 ~+250 | <2 м/с | <6 м/с | <2 м/с | ||
Выбор материала
1. Можно выбрать соответствующие материалы уплотнительного кольца: нитриловый резина RO1 (NBR), RO2 Fluororubber (FKM) и т. Д.
2. Материалы запечатывания кольца: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и т. Д.
3. пружина из нержавеющей стали: V-образная пружина.
Пример заказа
RC2055- 40-PTFE4+V Диаметр вала 40, уплотнение кольцевого материала-PTFE4, пружина из нержавеющей стали-V-образная пружина
RC2055-B-40-PTFE4+R02 Диаметр вала составляет 40, уплотнительное кольцо материалом является PTFE4, соответствующее уплотнительное кольцо является фторуруббером
RC2055-C-40-PTFE4+R02 Диаметр вала составляет 40, уплотнительное кольцо материалом является PTFE4, соответствующее уплотнительное кольцо является фторуруббером

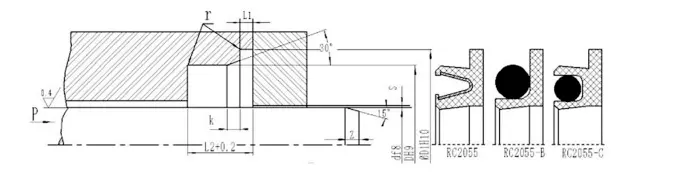

Таблица параметров спецификации (доступны все спецификации в диапазоне параметров)
| Диапазон диаметра стержня D F8 | Диаметр канавки DH9 | Диаметр канавки d1h10 | Края глубина L1 | Ширина канавки Л | Импорт патфир k | Радиальный клиренс S Макс | Длина пачки | r Макс | |
| 10 МПа | 20 МПа | ||||||||
| 5 ~ 19,9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | Змин = 0,8 л | 0.8 |
| 20 ~ 39,9 | D+7 | D+12,5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10,5 | D+17,5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Примечание: рекомендуется, чтобы поверхностная твердость вращающегося вала была HRC ≥ 58.

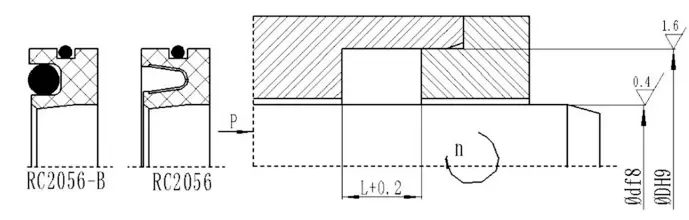

RC2056
Применимые условия труда (предельные значения не должны появляться одновременно)
| Давление (MPA) | Температура (℃) | Скорость (РС) | Середина | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Почти все жидкие и газовые носители |
| -200 ~+250 | -35 ~+250 | <14 м/с | <6 м/с | ||
Выбор материала
1. Можно выбрать соответствующие материалы уплотнительного кольца: нитриловый резина RO1 (NBR), RO2 Fluororubber (FKM) и т. Д.
2. Материалы запечатывания кольца: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 и т. Д.
3. пружина из нержавеющей стали: V-образная пружина.
Пример заказа
RC2056-40*62*8-PTFE4+V D*D*L, материал для герметичного кольца-PTFE4, а пружина из нержавеющей стали-V-образная пружина
RC2056-B-40*62*8-PTFE4+R02 D*D*L, материал для герметизации составляет PTFE4, а соответствующее уплотнительное кольцо-фторуруббер
