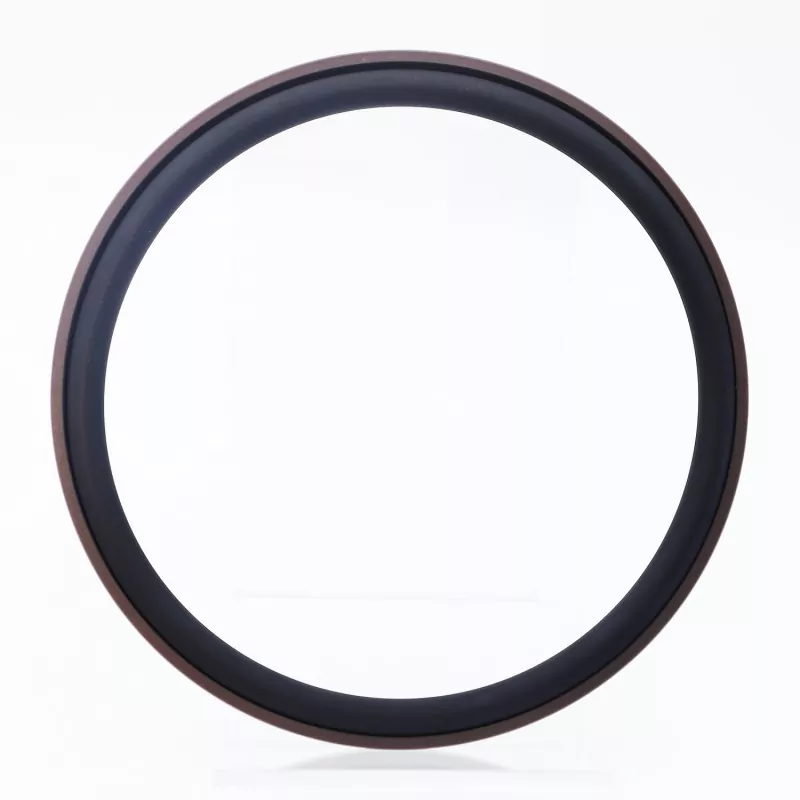

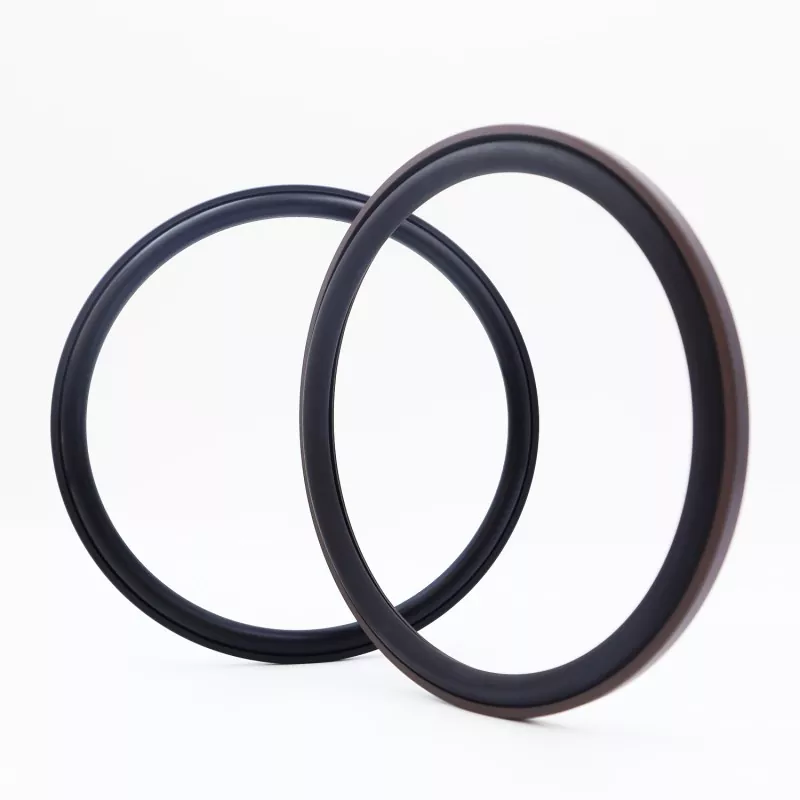

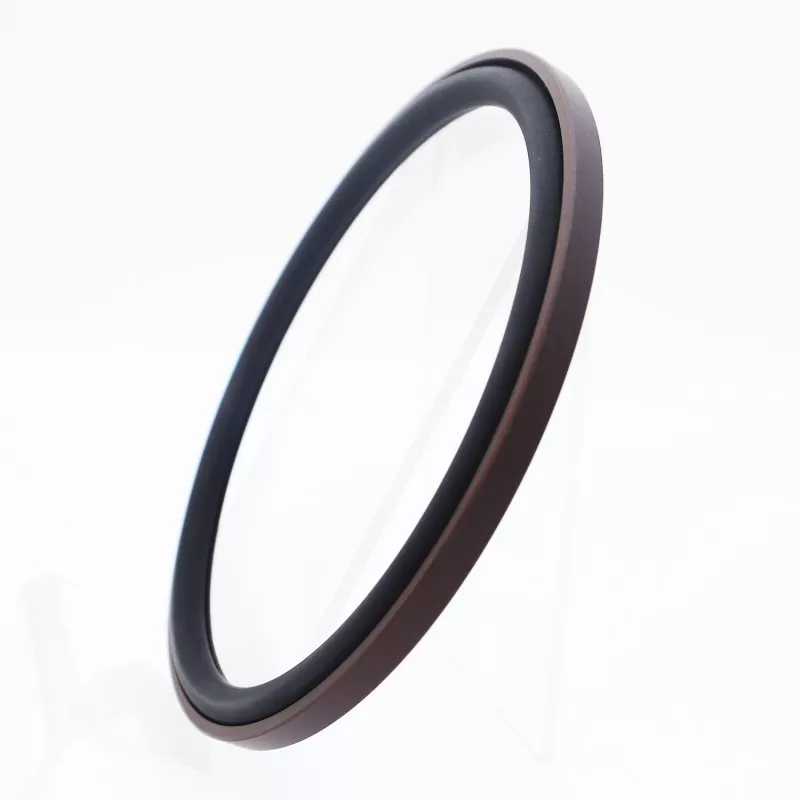

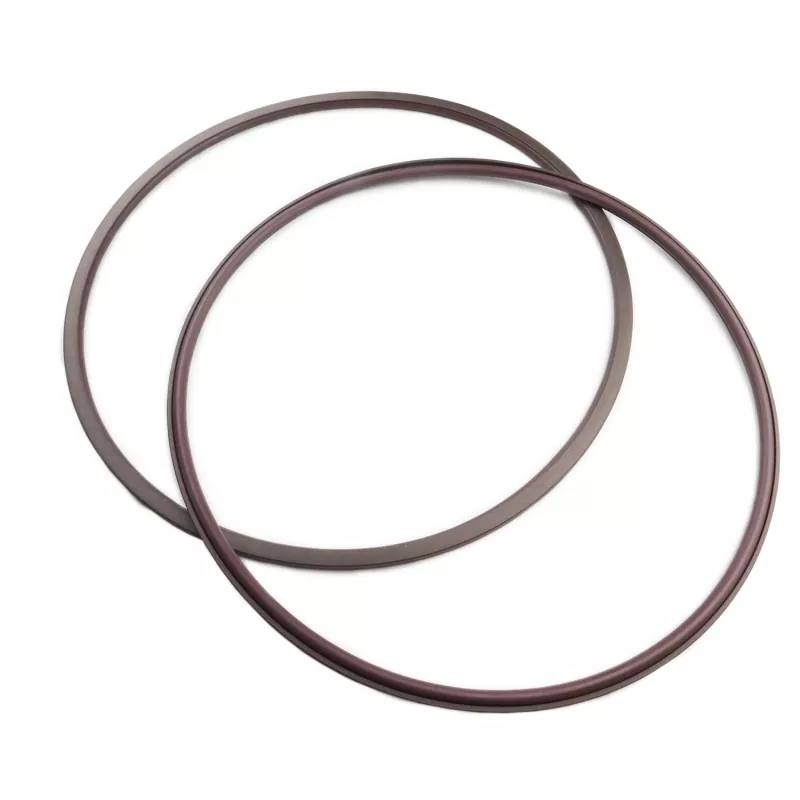

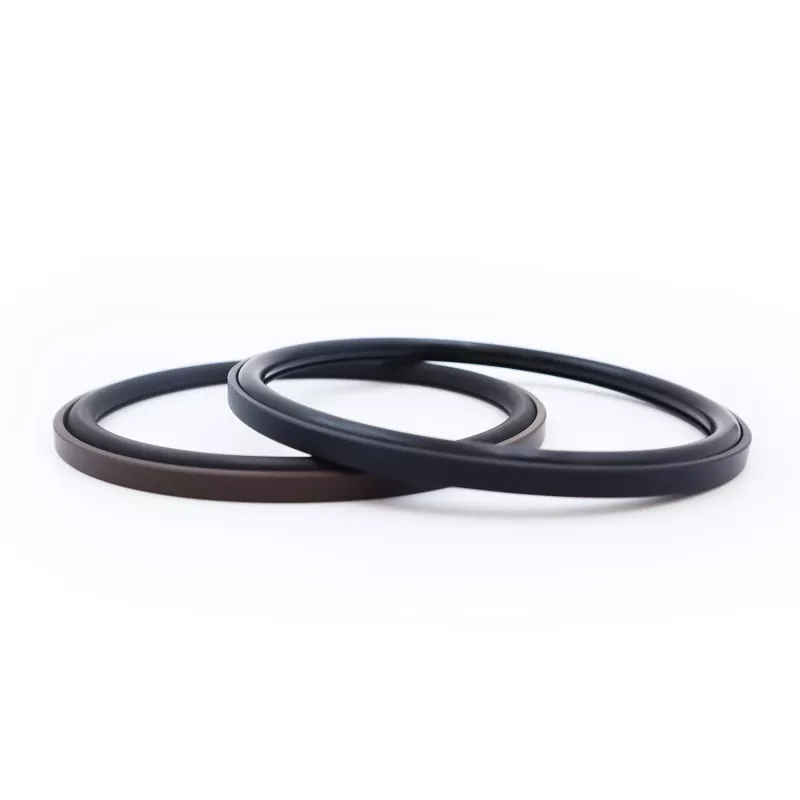

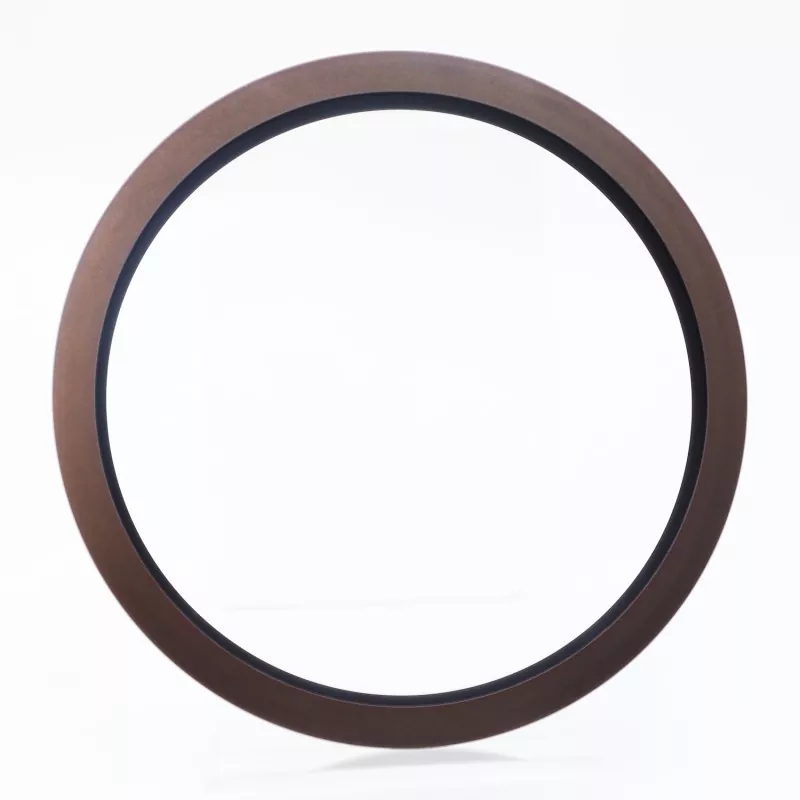

Комбинированное аксиально-ступенчатое уплотнение состоит из прямоугольного уплотнительного кольца из наполненного ПТФЭ и резинового уплотнительного кольца; он предназначен для однонаправленных статических уплотнений, таких как осевые (торцевые) и фланцевые уплотнения. Он отличается длительным сроком службы, отличными герметизирующими характеристиками, устойчивостью к высоким и сверхвысоким давлениям, а также компактной конструкцией; он также подходит для герметизации под давлением воды. Доступен в двух версиях: RC2871-A (для внутреннего давления) и RC2871-B (для внешнего давления).
Эффективное уплотнение достигается за счет непрерывного усилия захвата, создаваемого предварительным сжатием уплотнительного кольца, обеспечивая эффект самоподключающегося уплотнения, при котором эффективность уплотнения улучшается по мере увеличения давления среды. Фланцевая конструкция на боковой стороне уплотнительного кольца эффективно предотвращает экструзию уплотнительного кольца, позволяя ему легко выдерживать условия высокого и сверхвысокого давления, сохраняя при этом совместимость с средами уплотнения под давлением воды.
|
Давление (МПа) |
Температура (°С) |
Скорость (м/с) |
Середина |
|
≤300 |
От -35 до +100 (с уплотнительным кольцом NBR) |
- |
Гидравлическое масло, эмульсия, вода и т. д. |
|
От -20 до +200 (с уплотнительным кольцом FKM) |
Это уплотнение состоит из прямоугольного уплотнительного кольца из ПТФЭ и уплотнительного кольца; Уплотнительное кольцо обеспечивает предварительное сжатие, создавая силу зажима, необходимую для обеспечения уплотнения. Под давлением эта сила зажима увеличивается. Это означает, что чем выше давление, тем лучше эффективность уплотнения. Благодаря конструкции бокового фланца контактного кольца предотвращается выдавливание уплотнительного кольца, что позволяет уплотнению выдерживать высокое давление.
Доступны все характеристики в пределах диапазона параметров.
|

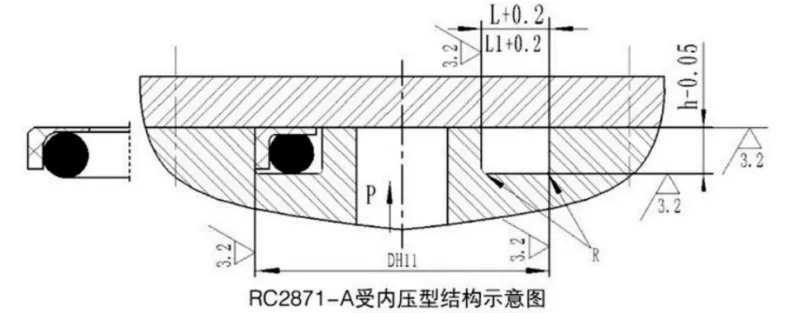

Диапазон внешнего диаметра Д Н11 |
Глубина канавки ч-0,05 |
Ширина канавки Л+0,2 |
Ширина паза L1 + 0,2 Давление > 80 МПа |
Угловой радиус Рмакс |
Диаметр проволоки уплотнительного кольца делать |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
Доступны все характеристики в пределах диапазона параметров.
|

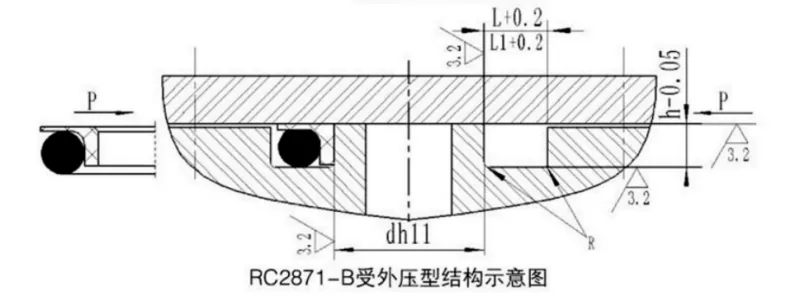

Диапазон внутреннего диаметра 11 дирхамов |
Глубина канавки ч-0,05 |
Ширина канавки Л+0,2 |
Ширина паза L1 + 0,2 Давление > 80 МПа |
Угловой радиус Рмакс |
Диаметр проволоки уплотнительного кольца делать |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
