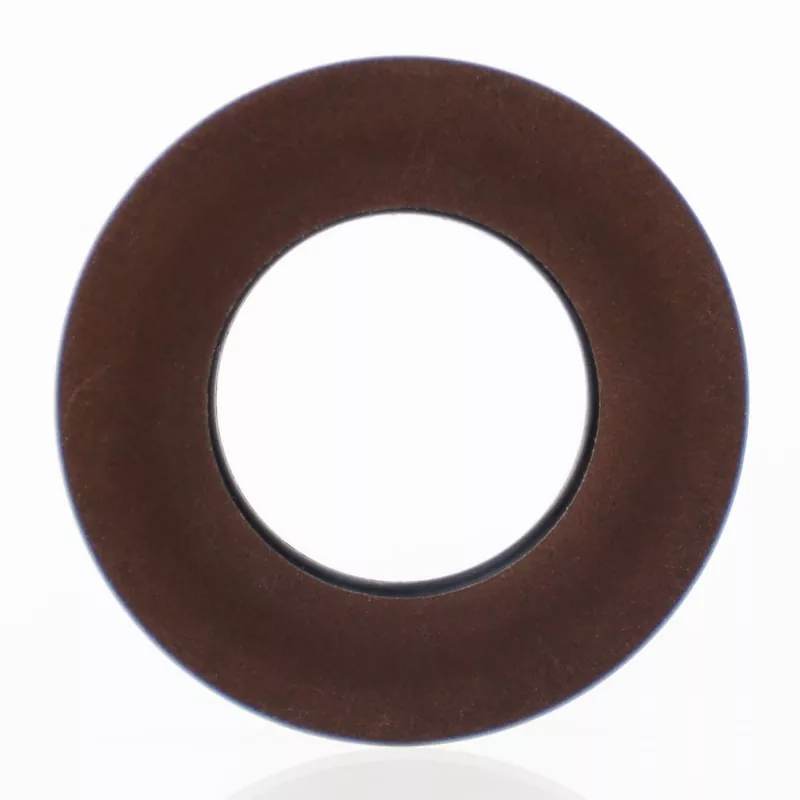

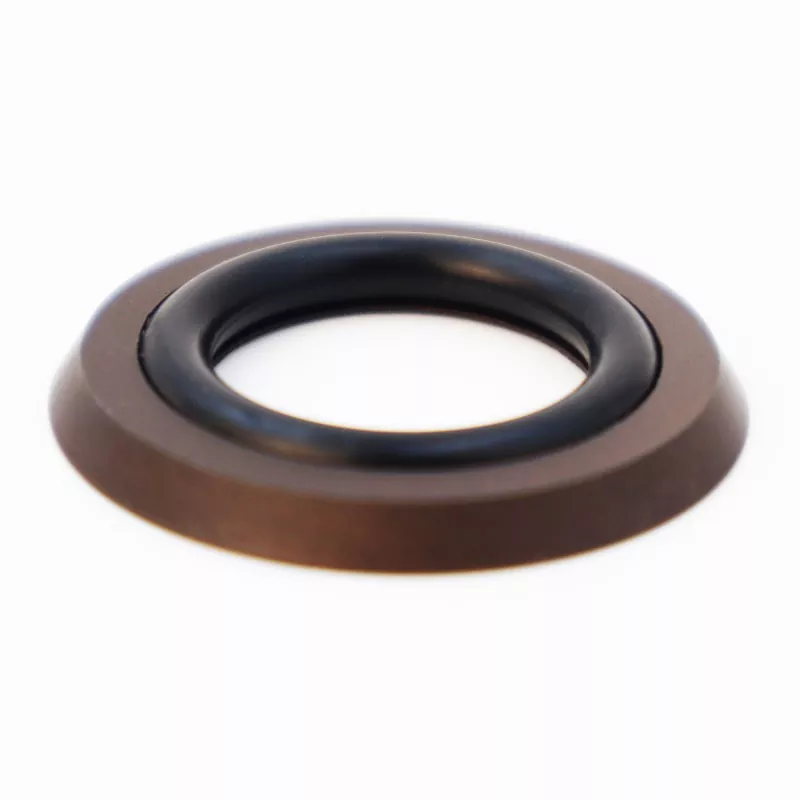

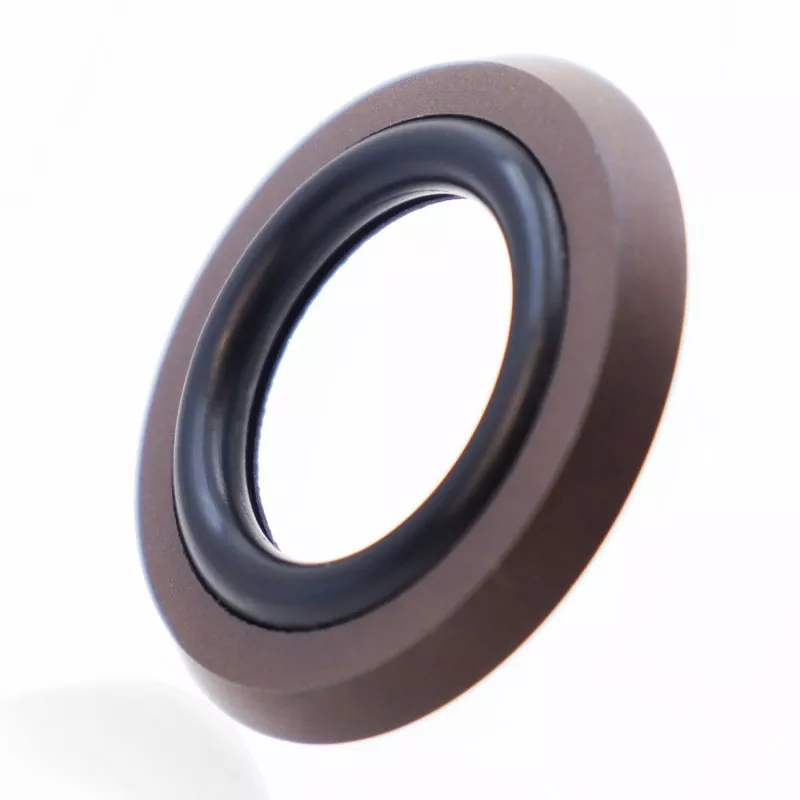

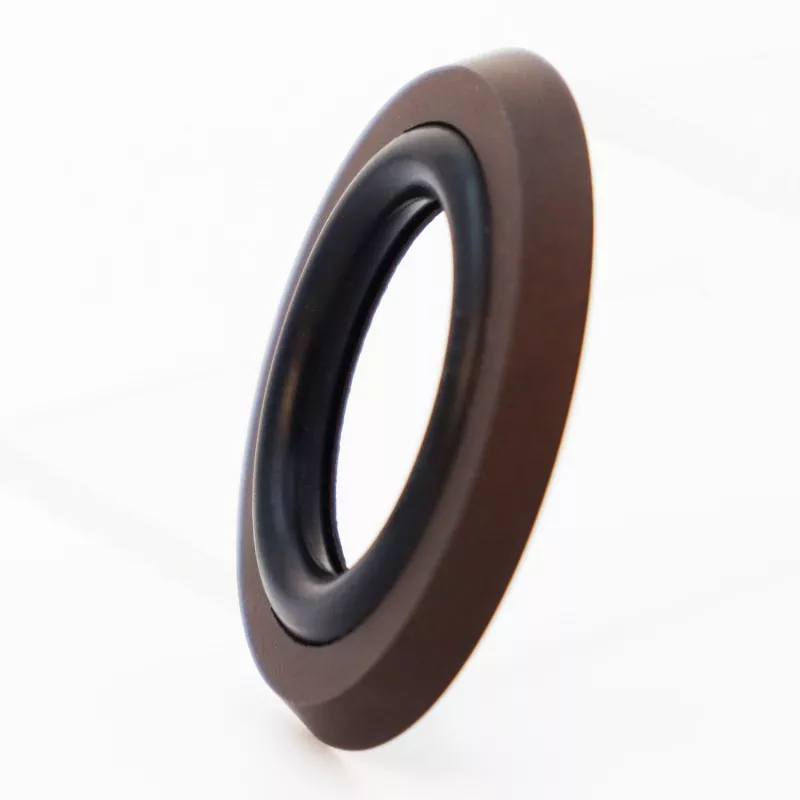

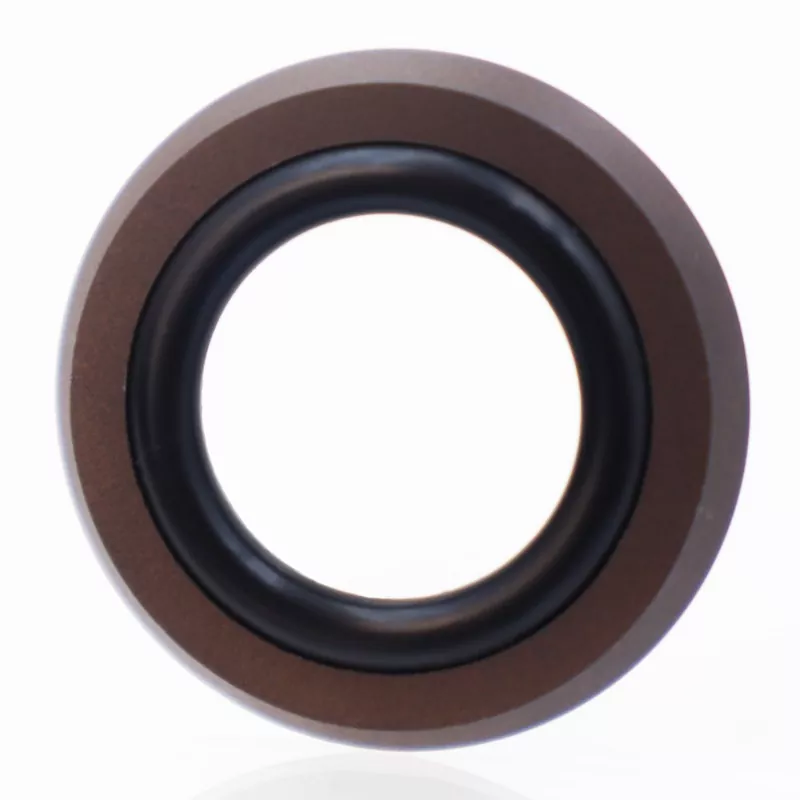

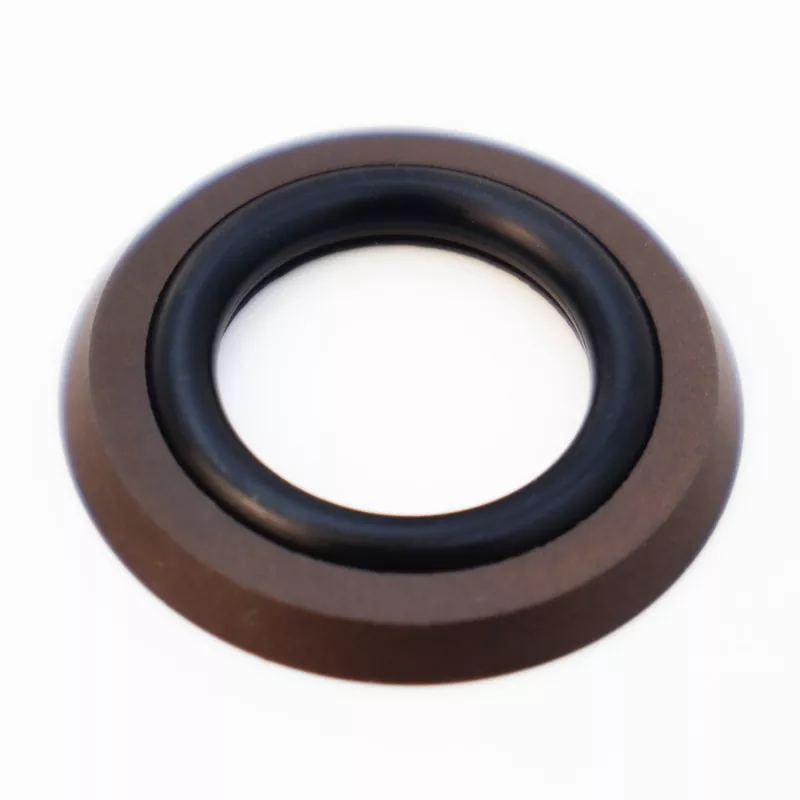

Комбинированное уплотнение с осевой опорой состоит из уплотнительного кольца в форме ножки, изготовленного из наполненного ПТФЭ, и резинового уплотнительного кольца. Он предназначен для однонаправленных статических уплотнений, таких как осевые (торцевые) и фланцевые уплотнения. Ключевые особенности: длительный срок службы, отличные характеристики уплотнения, устойчивость к высоким и сверхвысоким давлениям, а также компактная конструкция, требующая минимального пространства для установки; он также подходит для гидравлических уплотнений. Доступен в двух версиях: RC2875-A (для внутреннего давления) и RC2875-B (для внешнего давления).
Его компактная конструкция помещается в узкие монтажные пазы, что значительно снижает риск протечек оборудования. Полный спектр спецификаций доступен на складе, и мы приветствуем запросы и заказы образцов от покупателей со всего мира.
|
Давление (МПа) |
Температура (°С) |
Скорость (м/с) |
Середина |
|
≤60 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
Гидравлические масла на минеральной основе, огнестойкие жидкости (HFA/HFB), вода и т. д. |
|
От -20 до +200 (с уплотнительным кольцом FKM) |
Это уплотнение состоит из модифицированного уплотнительного кольца из ПТФЭ с профилем в форме ножки и уплотнительного кольца. Под давлением сила захвата уплотнения увеличивается. Это означает, что чем выше давление, тем лучше эффективность уплотнения. Благодаря конструкции бокового фланца скользящего кольца в форме ножки уплотнительное кольцо предотвращается от выдавливания, что позволяет уплотнению выдерживать высокие и сверхвысокие давления.
Доступны все характеристики в пределах диапазона параметров.
|

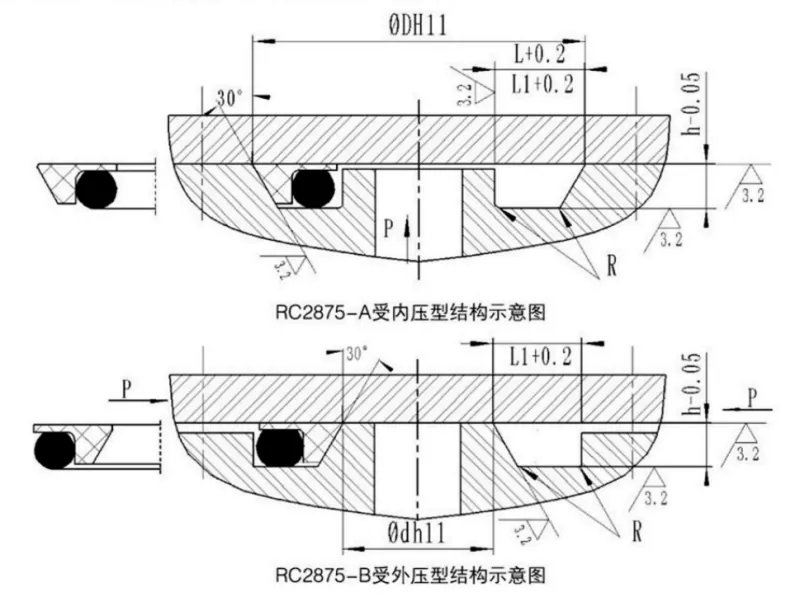

Диапазон внешнего диаметра Д Н11 |
Глубина канавки ч-0,05 |
Ширина канавки Л+0,2 |
Ширина паза L1 + 0,2 Давление > 100 МПа |
Угловой радиус Рмакс |
Диаметр проволоки уплотнительного кольца делать |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
Доступны все характеристики в пределах диапазона параметров.
|
Диапазон внутреннего диаметра 11 дирхамов |
Глубина канавки ч-0,05 |
Ширина канавки Л+0,2 |
Ширина паза L1 + 0,2 Давление > 100 МПа |
Угловой радиус Рмакс |
Диаметр проволоки уплотнительного кольца делать |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
