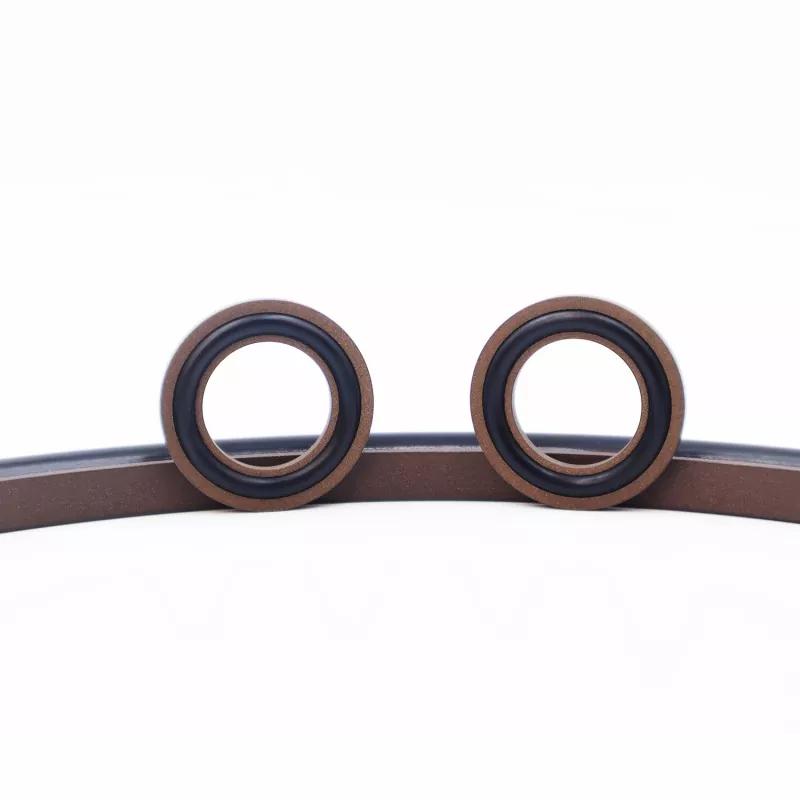

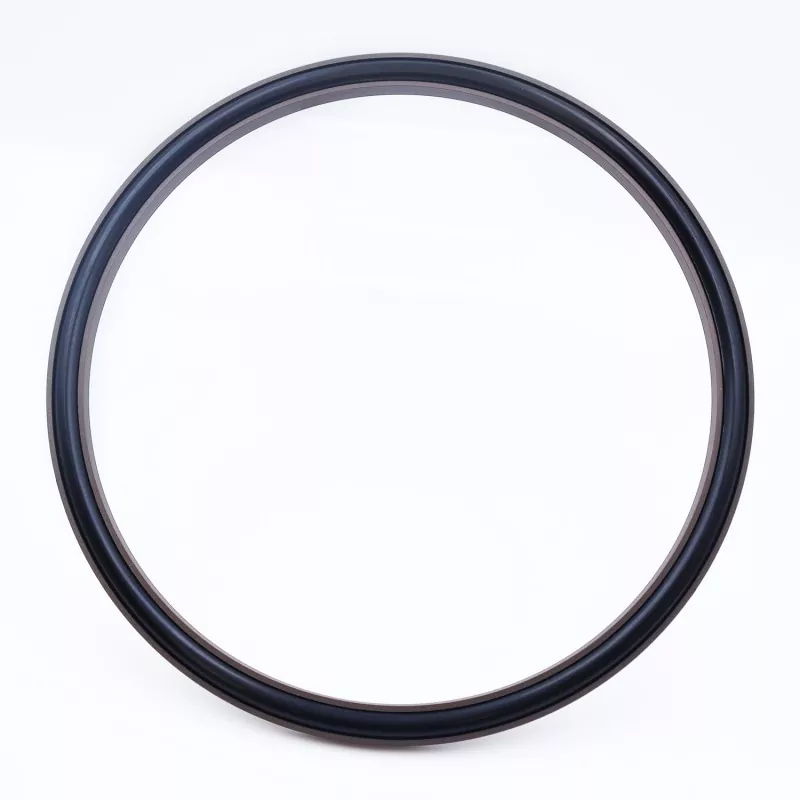

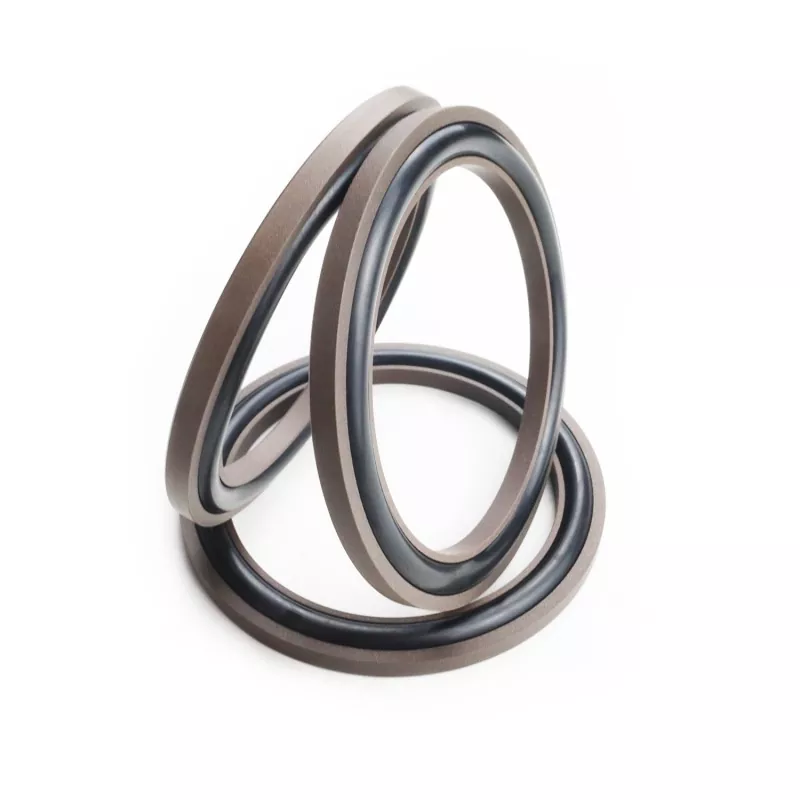

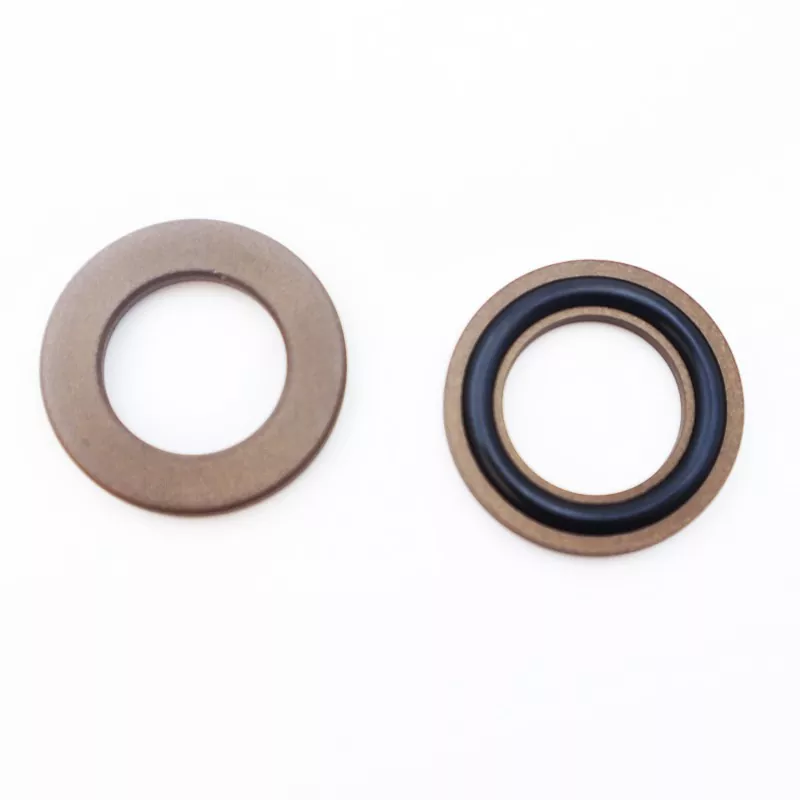

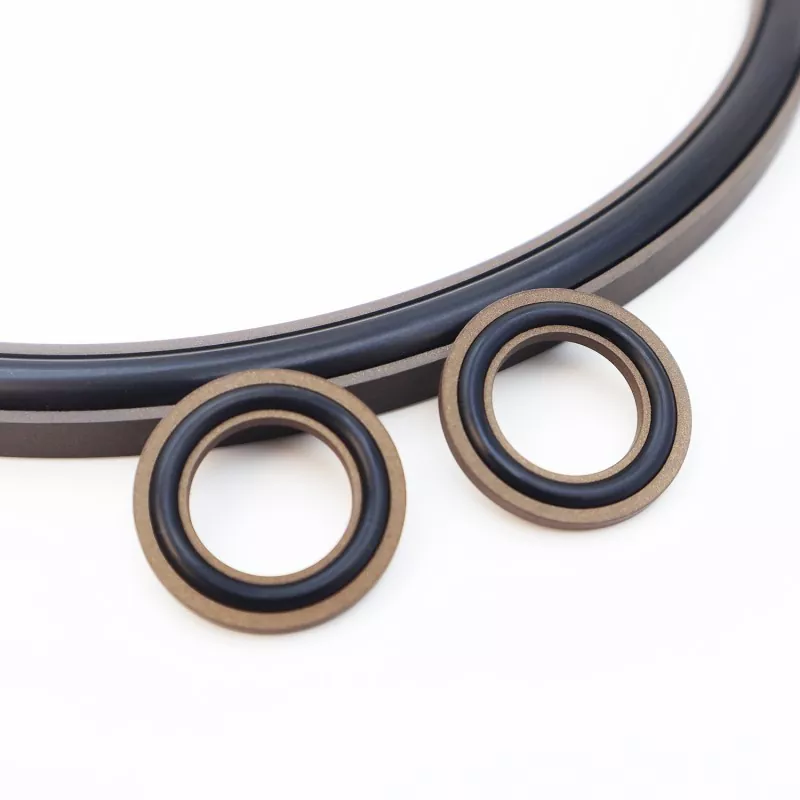

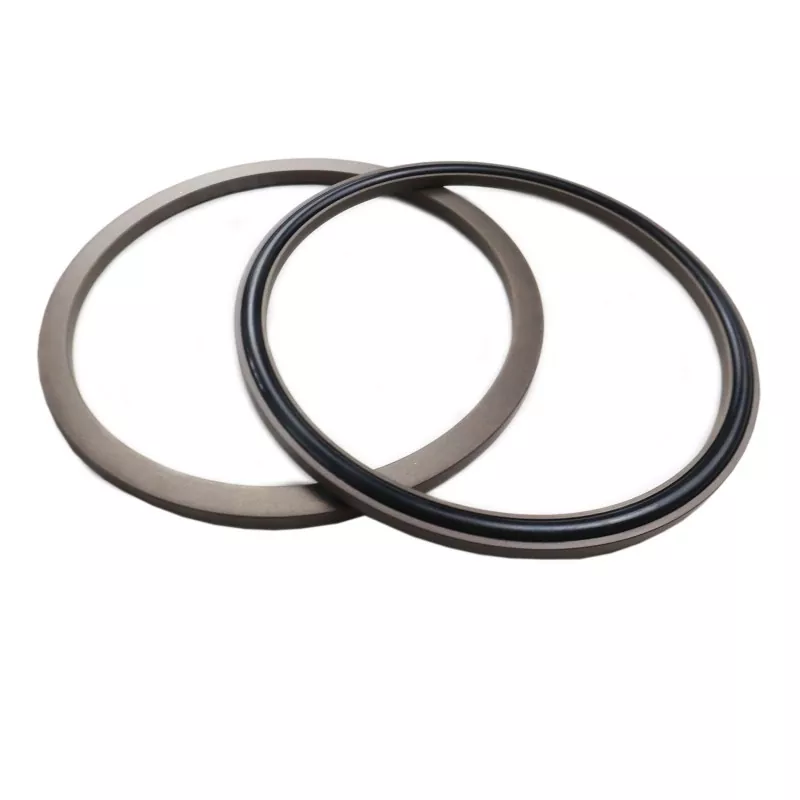

Осевое комбинированное уплотнение типа C состоит из уплотнительного кольца C-образной формы из наполненного ПТФЭ и резинового уплотнительного кольца; он предназначен для статических уплотнений, таких как осевые (торцевые) и фланцевые уплотнения. Ключевые характеристики включают длительный срок службы, отличные характеристики уплотнения, устойчивость к высокому давлению и компактную конструкцию; он также подходит для гидравлических уплотнений. Доступен в двух версиях: RC2872-A (для внутреннего давления) и RC2872-B (для внешнего давления).
Компактная конструкция облегчает установку в ограниченном пространстве, обеспечивая надежную герметизацию и увеличенный срок службы при длительной эксплуатации. Полный спектр спецификаций доступен на складе, а покупателям по всему миру предоставляются услуги, включая технический выбор, запросы цен и оптовые заказы.
|
Давление (МПа) |
Температура (°С) |
Скорость (м/с) |
Середина |
|
≤100 |
От -35 до +100 (с уплотнительным кольцом NBR) |
- |
Гидравлическое масло, эмульсия, вода и т. д. |
|
От -20 до +200 (с уплотнительным кольцом FKM) |

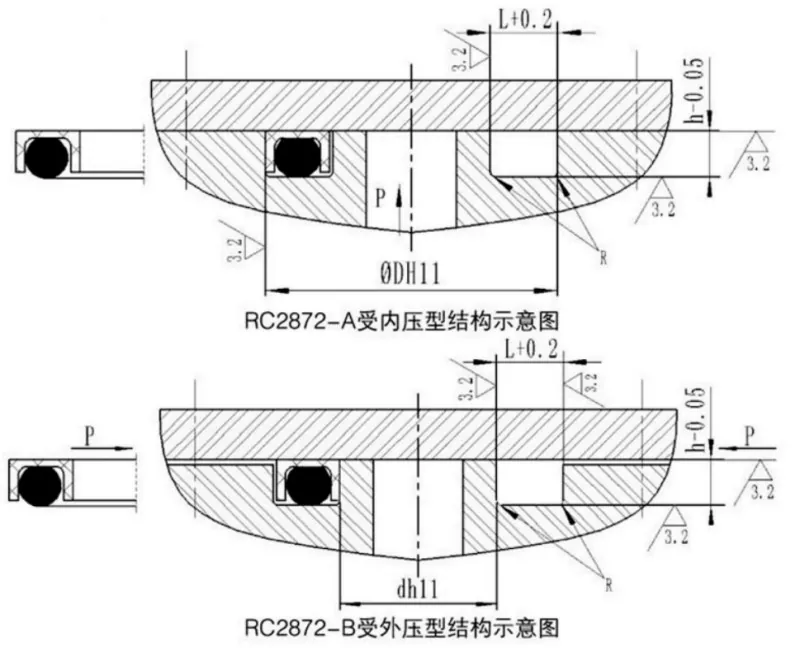

Это уплотнение состоит из уплотнительного кольца из ПТФЭ С-образной формы и уплотнительного кольца; Уплотнительное кольцо обеспечивает предварительное сжатие, создавая силу зажима, необходимую для обеспечения уплотнения. Под давлением эта сила зажима увеличивается, а это означает, что уплотнение работает лучше с ростом давления. Благодаря конструкции с двойным фланцем уплотнительного кольца предотвращается выдавливание уплотнительного кольца, что позволяет уплотнению выдерживать высокое давление.
Доступны все характеристики в пределах диапазона параметров.
|
Диапазон внешнего диаметра Д Н11 |
Глубина канавки ч-0,05 |
Ширина канавки Л+0,2 |
Угловой радиус Рмакс |
Диаметр проволоки уплотнительного кольца делать |
|
15~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
Доступны все характеристики в пределах диапазона параметров.
|
Диапазон внутреннего диаметра д h11 |
Глубина канавки ч-0,05 |
Ширина канавки Л+0,2 |
Угловой радиус Рмакс |
Диаметр проволоки уплотнительного кольца делать |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31~50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
13.6 |
0.7 |
8.60 |
