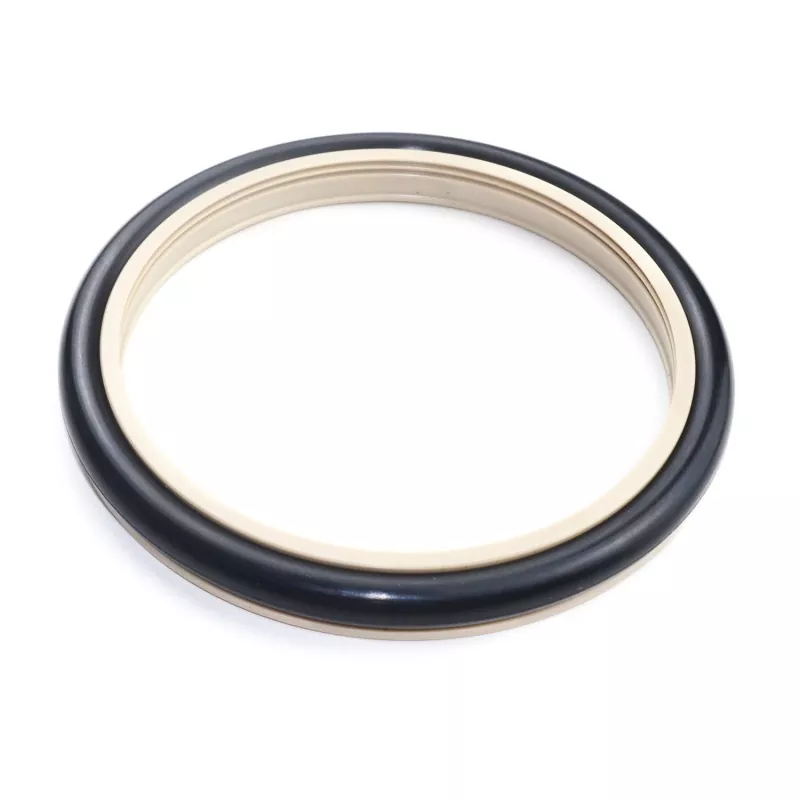

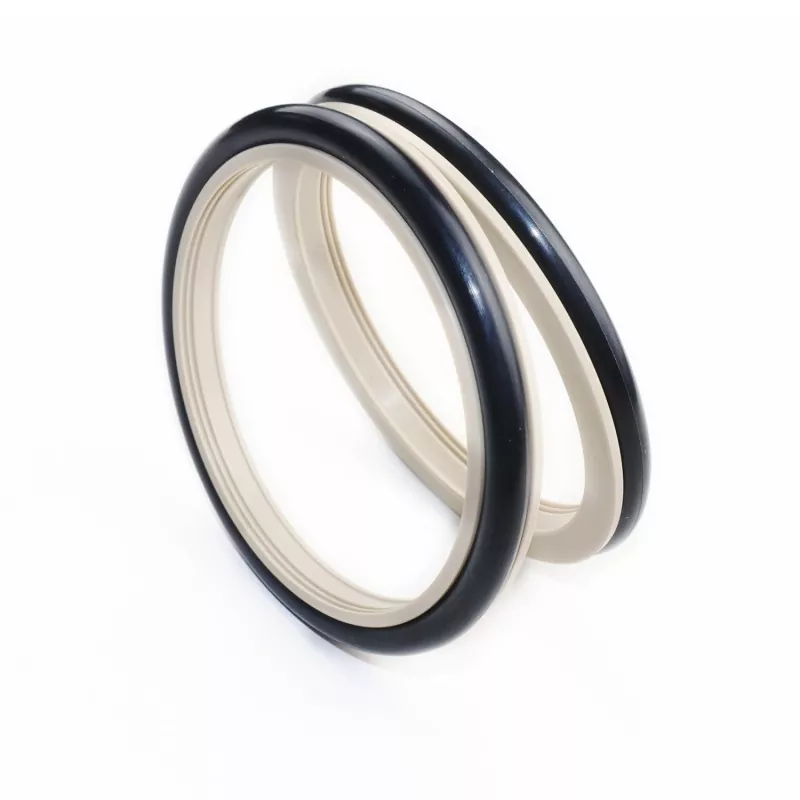

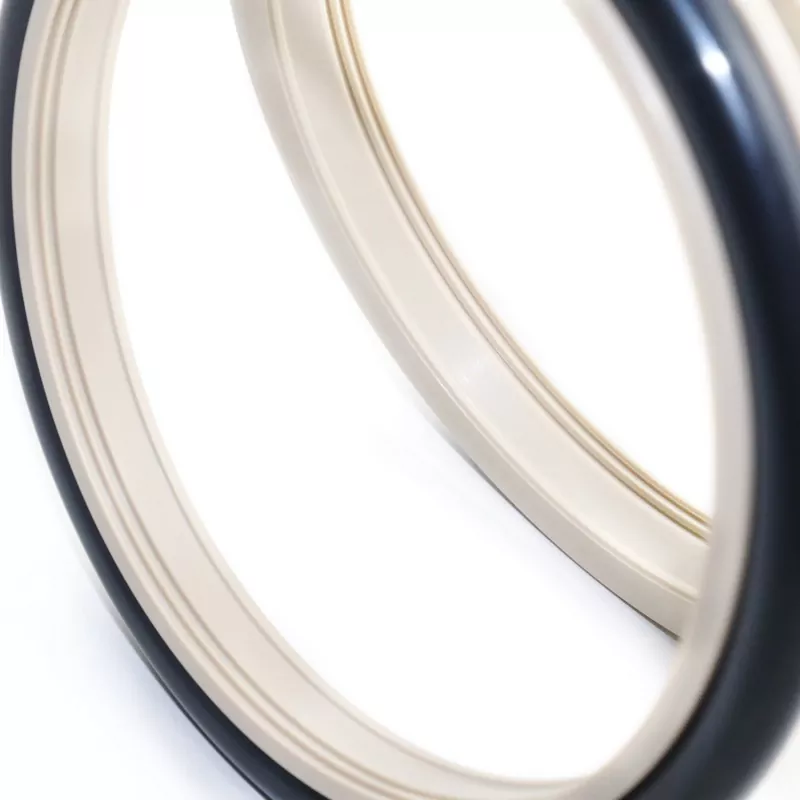

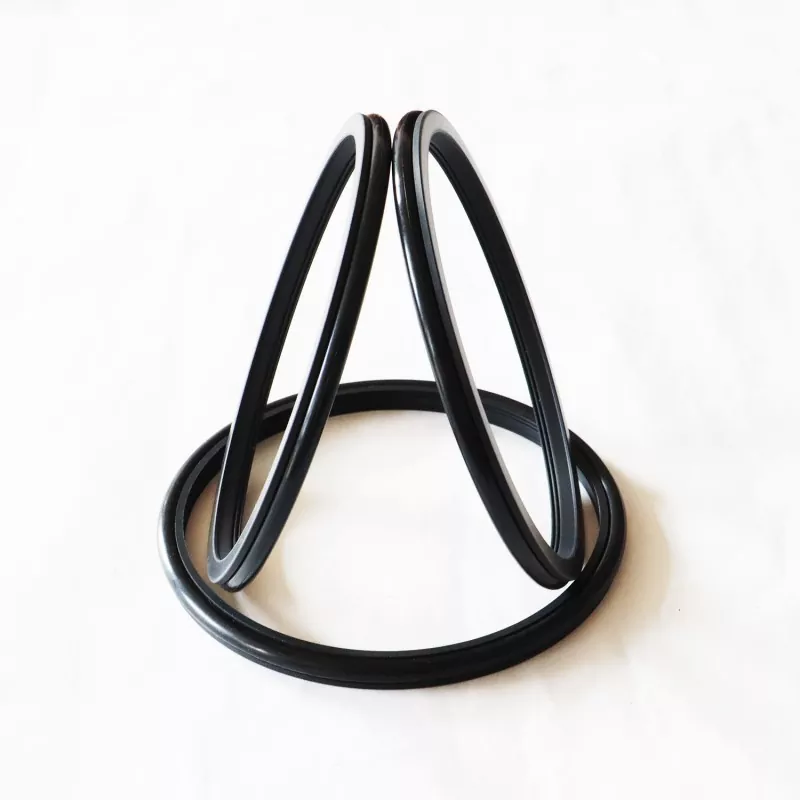

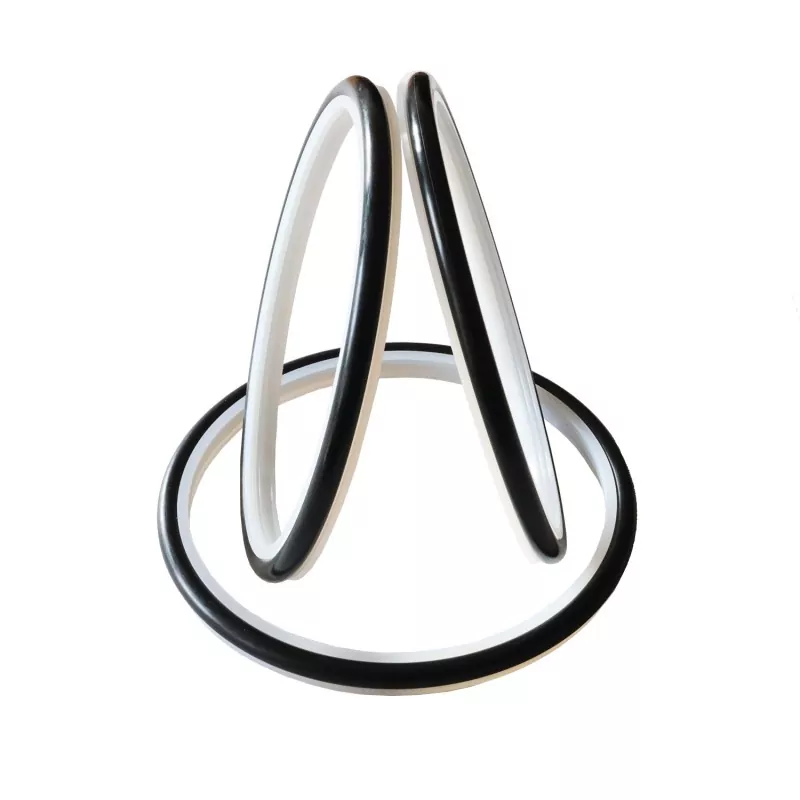

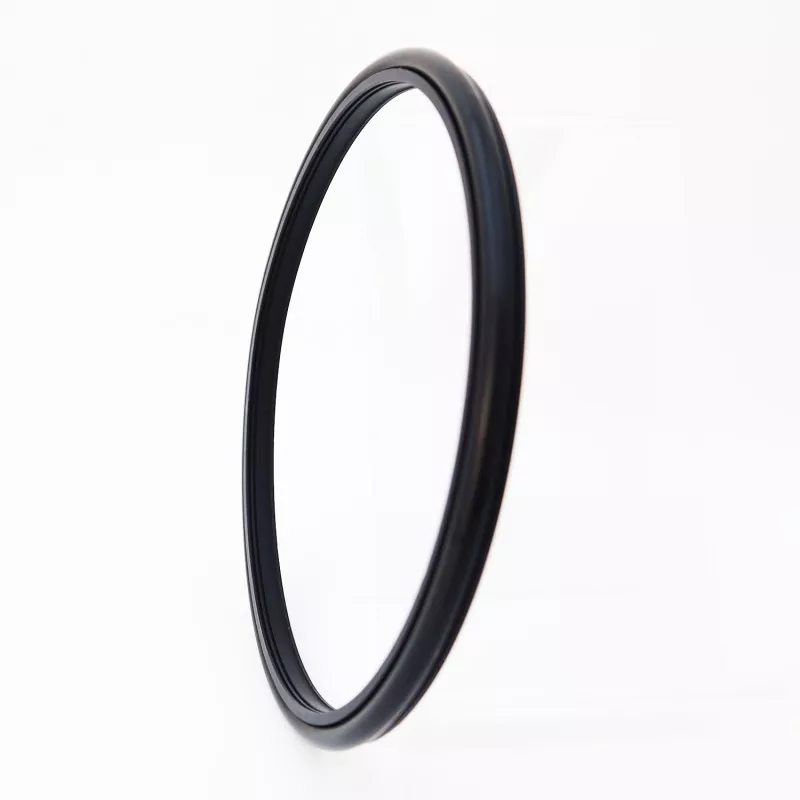

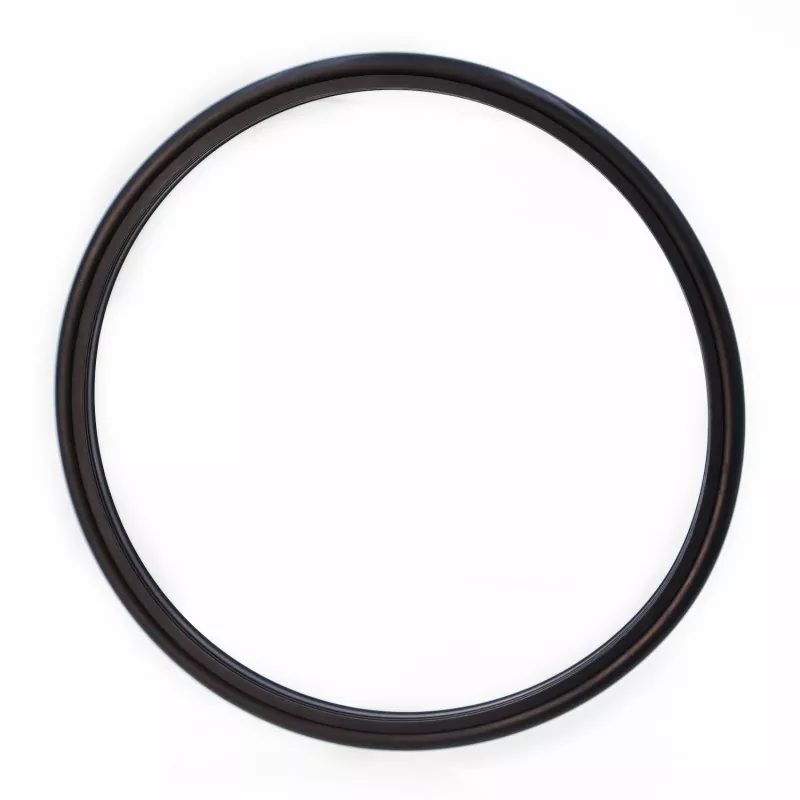

Усиленное зубчатое композитное уплотнение (уплотнение из цементного раствора) для поршневых штоков (валов) состоит из специально разработанного зубчатого уплотнительного кольца из высокопрочного конструкционного пластика и резинового уплотнительного кольца; он подходит для однонаправленного уплотнения в гидравлических возвратно-поступательных и вращательных системах. В основном он используется в плунжерных насосах, буровых насосах, винтовых буровых инструментах, буровых установках, нефтеразведочном оборудовании, бетоносмесительных установках и т. д.
Ключевые особенности включают длительный срок службы, низкое трение, отличные характеристики уплотнения, компактный дизайн и простоту установки, использования и обслуживания. Оптимизированная конструкция профиля и толщины уплотнительной кромки обеспечивает эффективное уплотнение даже при воздействии агрессивных сред, таких как цементный раствор.
При использовании грязеподобных сред рекомендуется впрыскивать смазку между двумя (или более) ступенями уплотнения.
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Температура (°С) |
Скорость (м/с) |
Середина |
|
|
Возвратно-поступательное движение |
Вращательное движение |
|||
|
≤100 |
От -35 до +100 (с уплотнительным кольцом NBR) |
≤6 |
≤2 |
Вода, грязь, сырая нефть, гидравлическое масло, эмульсия |
|
От -20 до +200 (с уплотнительным кольцом FKM) |
||||
1. К совместимым материалам уплотнительных колец относятся: нитриловая резина R01 (NBR), фторкаучук R02 (FKM) и т. д.
2. Материал уплотнительного кольца: стандартный материал PTFE4; другие доступные материалы включают ПТФЭ2, ПТФЭ3, ПТФЭ5, UPE, ПК1, ПК2 и т. д.
Модель для заказа: RC2061-80*91,7*7,6-PTFE4-R01 (модель — диаметр вала * диаметр канавки * ширина канавки — код материала)
Доступны размеры в пределах указанного диапазона параметров.
|

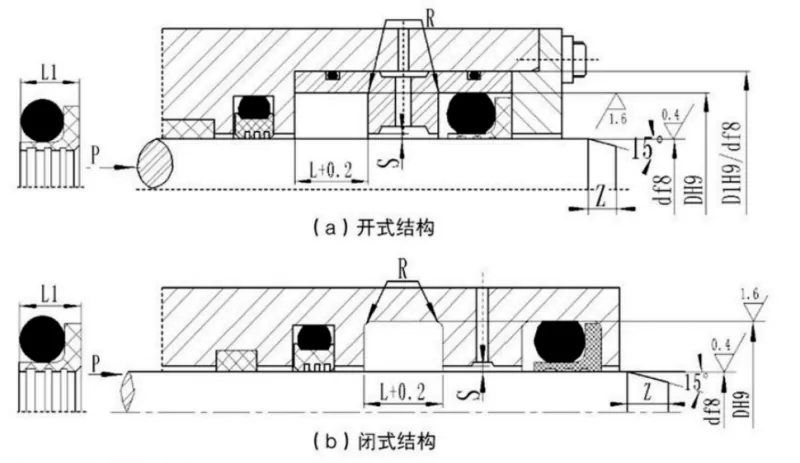

Диапазон диаметров вала Стандартный тип д f8 RC2061 |
Диапазон диаметров вала Сверхмощный д f8 RC2061-Z |
Диаметр канавки Д Н9 |
Ширина канавки Л+0,2 |
Ширина уплотнения Л1 |
Угловой радиус Рмакс |
Радиальный зазор Smax |
Фаска Змин |
Диаметр поперечного сечения уплотнительного кольца |
||
|
<10 МПа |
<20 МПа |
<40 МПа |
||||||||
|
5~15,9 |
- |
д+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
д+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
д+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
д+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670,9 |
д+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Примечание: 1. Для валов диаметром ≤30 мм рекомендуется конструкция с открытой канавкой.
2. Для вращающихся уплотнений твердость поверхности вращающегося вала должна составлять ≥58 HRC.
3. При давлениях, превышающих 30 МПа, для экструзионного зазора рекомендуется использовать посадку H8/f8.
