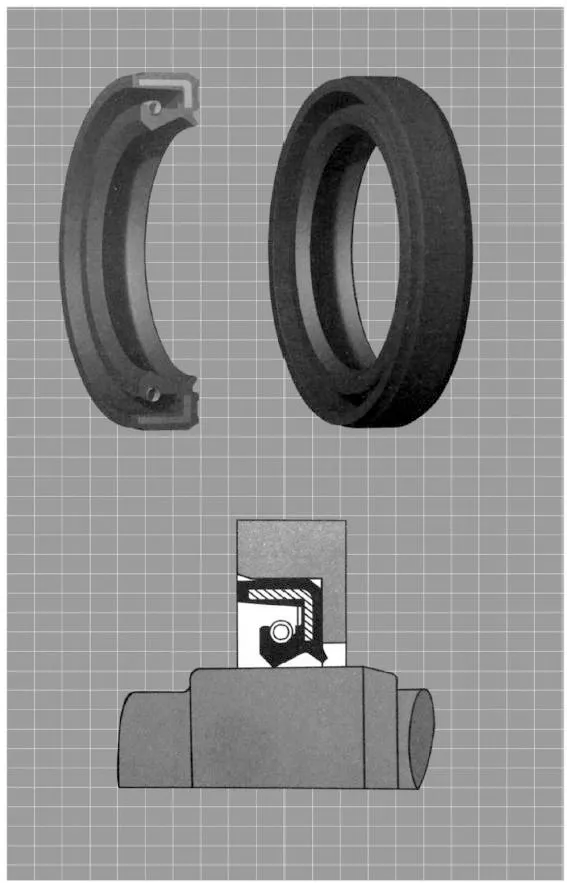

Каркасный сальник состоит из трех частей: корпуса уплотнения, усиливающего каркаса и самоподтягивающейся винтовой пружины. В зависимости от расположения корпус уплотнения делится на нижнюю часть, поясницу, режущую кромку и уплотнительную кромку. Обычно в свободном состоянии внутренний диаметр каркасного сальника меньше диаметра вала, что демонстрирует определенную «посадку с натягом».
Таким образом, когда сальник вставлен в гнездо уплотнения и вал, эластичность режущей кромки уплотнения и сила сжатия самозатягивающейся винтовой пружины создают радиальную силу зажима на валу, что приводит к оптимальным характеристикам уплотнения.
Материал
NBR (Нитрил-бутадиеновый каучук)
Середина
Гидравлическое масло на основе
Рабочая температура
от -25°С до +100°С
Скорость
-
Рабочее давление
0,3 МПа
Твердость материала
-
|

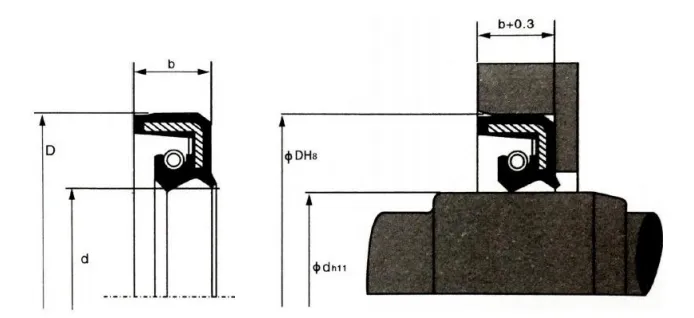

Модель |
d |
D |
b |
Модель заказа |
|
РКТЦВ |
7 |
20 |
7 |
RCTCV-7 |
|
РКТЦВ |
8 |
18 |
7 |
RCTCV-8 |
|
РКТЦВ |
8 |
22 |
7 |
RCTCV-8А |
|
РКТЦВ |
10 |
25 |
7 |
RCTCV-10 |
|
РКТЦВ |
12 |
25 |
7 |
RCTCV-12 |
|
РКТЦВ |
13 |
28 |
7 |
RCTCV-13 |
|
РКТЦВ |
14 |
28 |
7 |
RCTCV-14 |
|
РКТЦВ |
15 |
30 |
7 |
RCTCV-15 |
|
РКТЦВ |
16 |
30 |
7 |
RCTCV-16 |
|
РКТЦВ |
17 |
35 |
8 |
RCTCV-17 |
|
РКТЦВ |
18 |
35 |
8 |
RCTCV-18 |
|
РКТЦВ |
19 |
35 |
8 |
RCTCV-19 |
|
РКТЦВ |
20 |
32 |
8 |
RCTCV-20 |
|
РКТЦВ |
20 |
40 |
11 |
RCTCV-20А |
|
РКТЦВ |
22 |
35 |
8 |
RCTCV-22 |
|
РКТЦВ |
22 |
42 |
11 |
RCTCV-22А |
|
РКТЦВ |
23 |
42 |
11 |
RCTCV-23 |
|
РКТЦВ |
24 |
40 |
8 |
RCTCV-24 |
|
РКТЦВ |
25 |
40 |
8 |
RCTCV-25 |
|
РКТЦВ |
25 |
45 |
11 |
RCTCV-25А |
|
РКТЦВ |
26 |
42 |
8 |
RCTCV-26 |
|
РКТЦВ |
27 |
47 |
11 |
RCTCV-27 |
|
РКТЦВ |
28 |
48 |
11 |
RCTCV-28 |
|
РКТЦВ |
30 |
42 |
7 |
RCTCV-30 |
|
РКТЦВ |
30 |
50 |
11 |
RCTCV-30А |
|
РКТЦВ |
32 |
52 |
11 |
RCTCV-32 |
|
РКТЦВ |
34 |
54 |
11 |
RCTCV-34 |
|
РКТЦВ |
35 |
55 |
11 |
RCTCV-35 |
|
РКТЦВ |
38 |
58 |
11 |
RCTCV-38 |
|
РКТЦВ |
40 |
62 |
11 |
RCTCV-40 |
|
РКТЦВ |
42 |
65 |
12 |
RCTCV-42 |
|
РКТЦВ |
45 |
68 |
12 |
RCTCV-45 |
|
РКТЦВ |
48 |
70 |
12 |
RCTCV-48 |
|
РКТЦВ |
50 |
72 |
12 |
RCTCV-50 |
|
РКТЦВ |
52 |
75 |
12 |
RCTCV-52 |
|
РКТЦВ |
55 |
78 |
12 |
RCTCV-55 |
|
РКТЦВ |
58 |
80 |
12 |
RCTCV-58 |
|
РКТЦВ |
60 |
82 |
12 |
RCTCV-60 |
|
РКТЦВ |
62 |
85 |
12 |
RCTCV-62 |

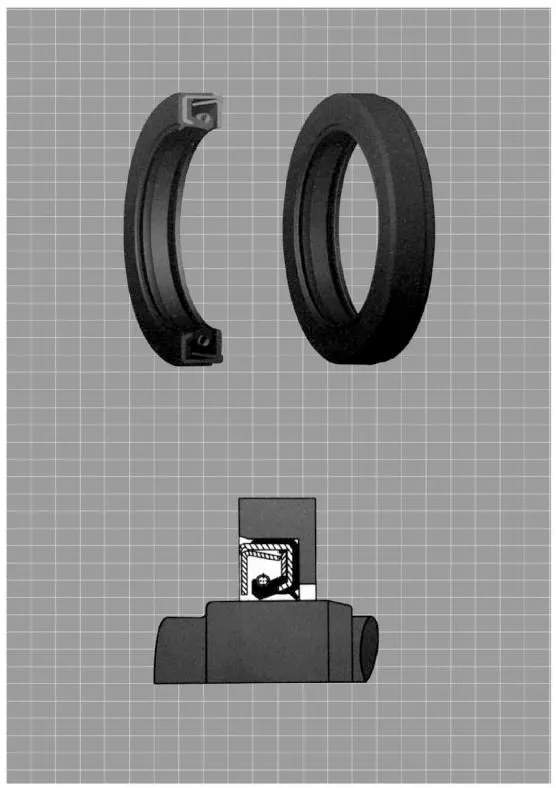

RCTCN Двухкромочное сальник высокого давления
Обзор: Общая конструкция каркаса, устойчивая к давлению, сводит к минимуму деформацию кромки, что делает его пригодным для уплотнения вращающихся валов в условиях повышенного давления.
Материалы: NBR (нитрилбутадиеновая резина).
Среда: гидравлическое масло на нефтяной основе.
Рабочая температура (°C): от -25 до +100
Скорость: -
Рабочее давление: 1 МПа
Твердость материала: -
Почему стоит выбрать Рюйхен?
Комплексная система тестирования: Мы располагаем комплексной лабораторией тестирования материалов и продукции, в том числе:
● Испытание механических свойств материалов (машина для испытания на растяжение и т. д.).
● Специальный стенд для проверки производительности и срока службы гидравлических уплотнений и вращающихся уплотнений.
● Специализированные возможности тестирования уплотнений высокого давления, позволяющие проводить испытания на пусковое сопротивление, производительность и долговечность при давлениях, превышающих 200 МПа.
Авторитетные квалификации и награды: Мы являемся национальным высокотехнологичным предприятием и «специализированным, изысканным и инновационным» предприятием провинциального уровня, имеющим более 40 национальных патентов (включая несколько патентов на изобретения).
Вклад отрасли: Мы являемся членом Китайской ассоциации производителей гидравлических и пневматических уплотнений и участвуем в разработке национальных стандартов, выступая в качестве тендерного подразделения в отрасли.
