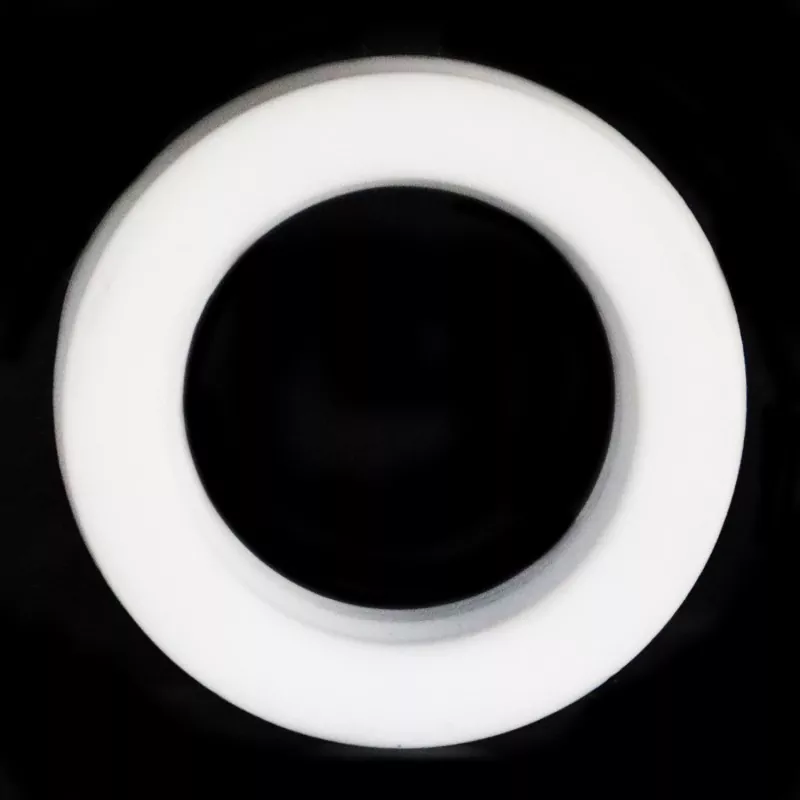

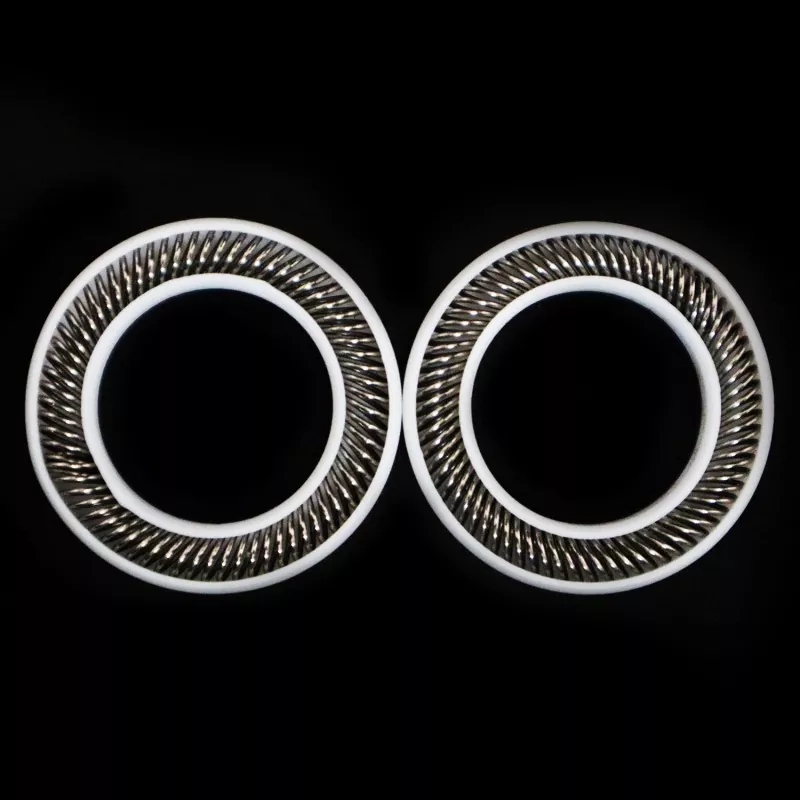

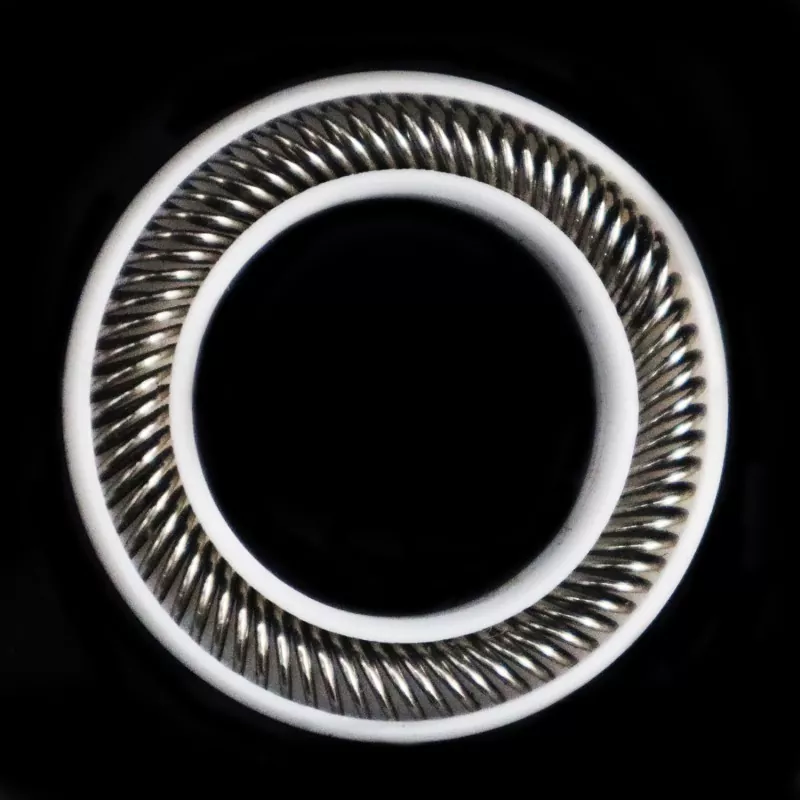

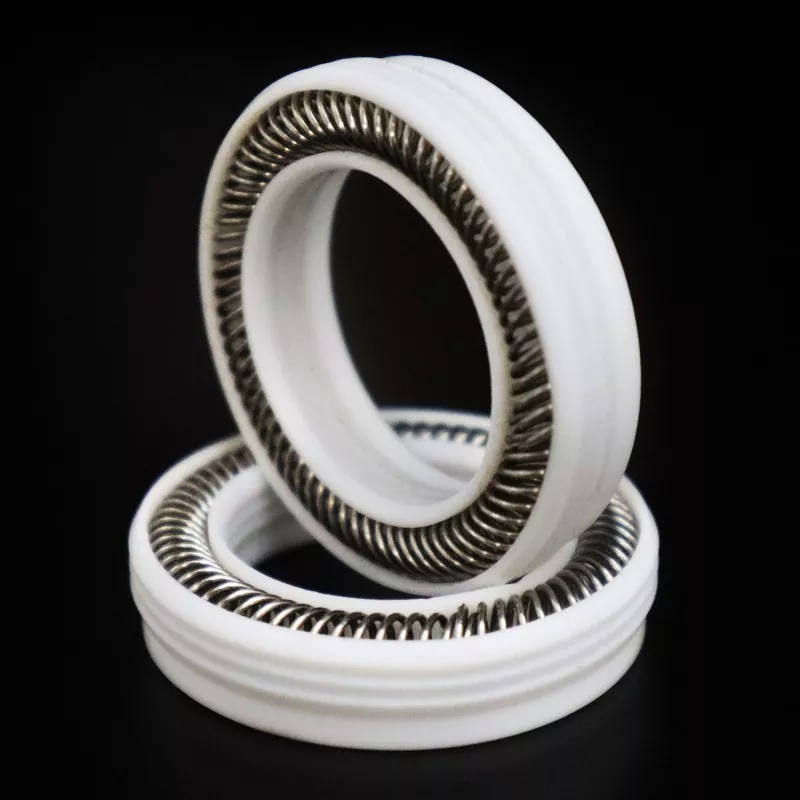

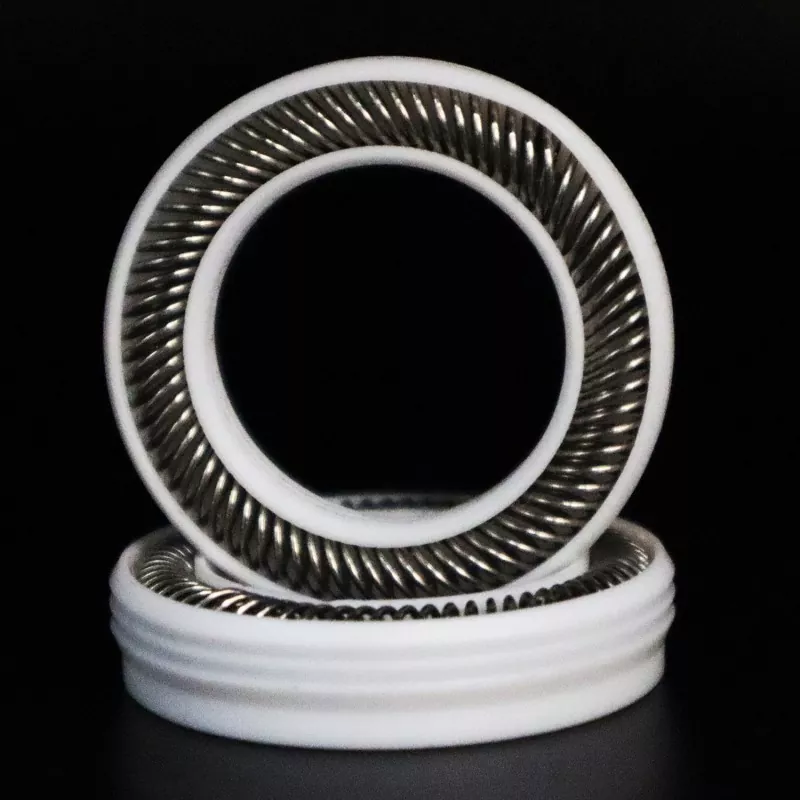

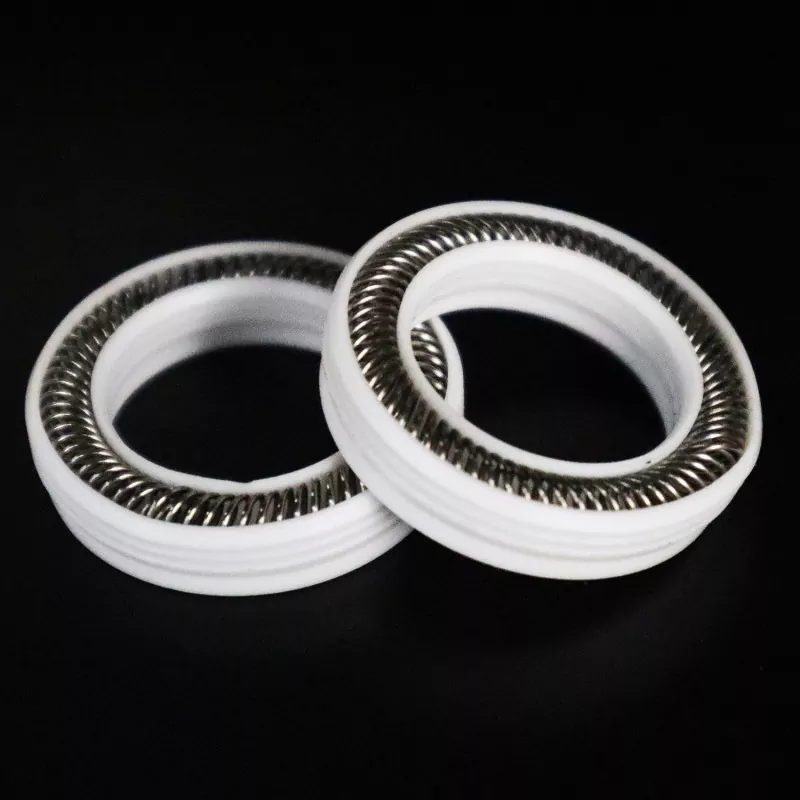

Подпружиненное уплотнение Ruichen FS-D для тяжелых условий эксплуатации представляет собой высокопроизводительную модель этой серии, разработанную для долговременного и надежного уплотнения в экстремальных условиях эксплуатации. Он объединяет в себе множество технических преимуществ, позволяющих выдерживать сложные условия, характеризующиеся высоким давлением, высокой температурой, сильной коррозией и присутствием твердых частиц.
Предельные значения не должны возникать одновременно.
|
Давление (МПа) |
Скорость (м/с) |
Температура °С |
СМИ |
|
|
<40: используйте ширину канавки L. >40 МПа: используйте канавку шириной L1. |
<10 |
БО/ДО -35~+250 |
Другой -200~+250 |
Все жидкости, химикаты и газы |
Эта модель имеет усиленную конструкцию с зубчатыми кромками в сочетании с высокопрочной пружинной системой, что позволяет расширить применимый диапазон давления до 100 МПа (при использовании со специальной конструкцией канавок). Его система материалов была специально оптимизирована, чтобы выдерживать кратковременные высокие температуры до 260°C, сохраняя при этом превосходную эластичность при низких температурах. Конструкция также значительно повышает устойчивость к экструзии и износу.
Пружинные уплотнения Ruichen FS-D демонстрируют исключительную долговечность в тяжелых гидравлических машинах, буровом и производственном оборудовании, высокотемпературных химических реакторах и тяжелом промышленном оборудовании. Разработанные для того, чтобы выдерживать условия плохой смазки или даже ее отсутствия, они обеспечивают эффективное уплотнение даже в средах, содержащих твердые загрязнения. Выбор уплотнений Ruichen FS-D обеспечивает надежную техническую гарантию долгосрочной и надежной работы ответственного оборудования.
Доступны все размеры в диапазоне параметров.
Примечание. Если требуемые характеристики не указаны в этой таблице, свяжитесь с нами; Возможна поставка изделий размером до 1600 мм.
|

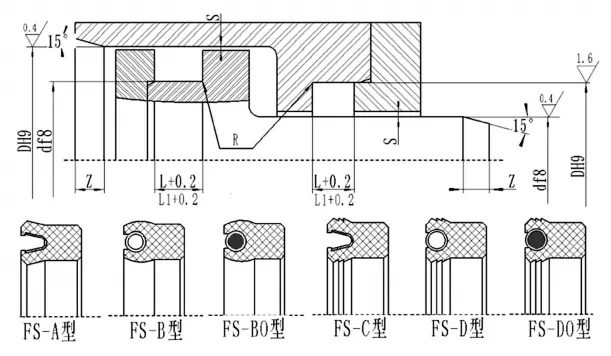

d |
D |
Л+0,2 |
Л1+0,2 (Применимо для давления >40 МПа) |
Радиальный зазор Smax |
Длина фаски Змин |
Рмакс |
|
|
<20 МПа |
<40 МПа |
||||||
|
3~10 |
д+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
д+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
д+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
д+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
д+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Рекомендации по применению: Подходит для самых требовательных промышленных условий; рекомендуется для долговременной герметизации критически важных компонентов оборудования. Точный выбор требует предоставления полных рабочих параметров.
