Производительность и приложения

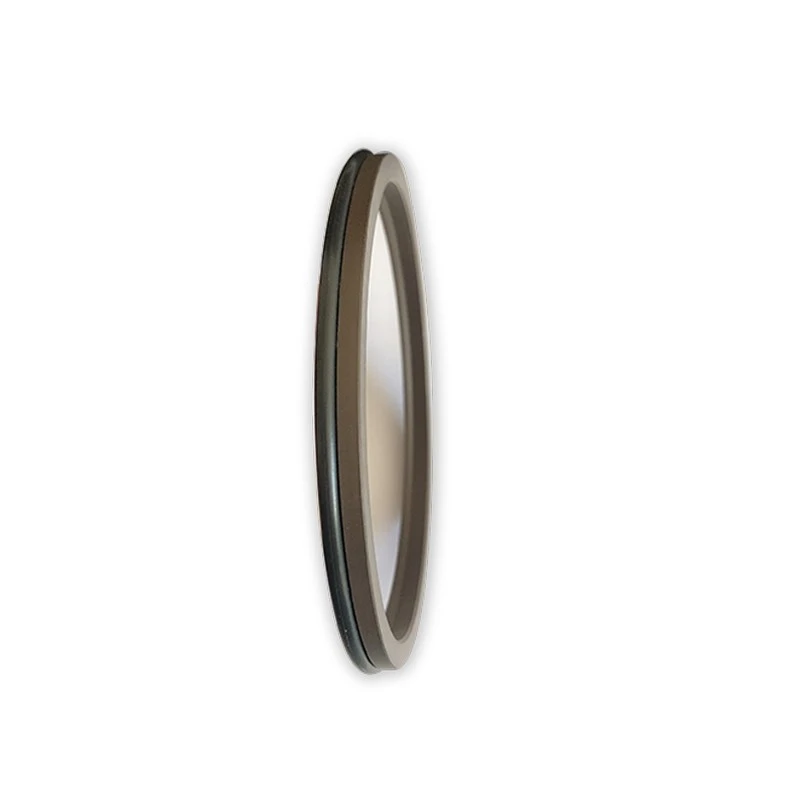

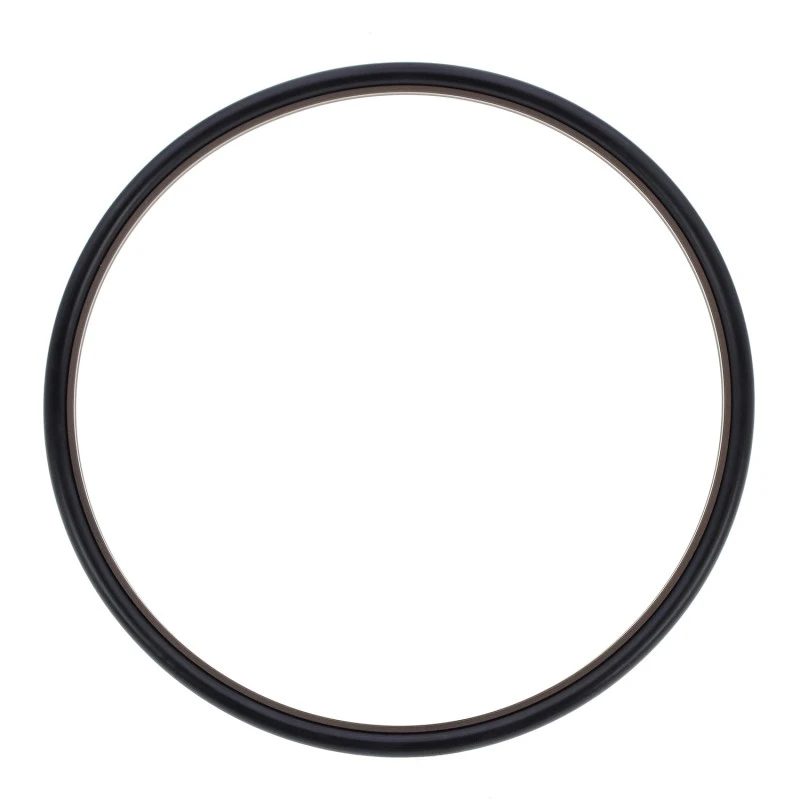

Комбинированное грязесъемное уплотнение с двумя кромками представляет собой двунаправленное грязесъемное уплотнение, состоящее из двухкромочного грязесъемного кольца, наполненного ПТФЭ, и уплотнительного кольца. Уплотнительное кольцо обеспечивает предварительную нагрузку, компенсируя износ кольца из ПТФЭ. Он подходит для возвратно-поступательных, колебательных или спиральных движений.
Условия эксплуатации
|
Давление МПа |
Температура °С |
Скорость м/с |
Середина |
|
- |
-35~+100 (соответствующее уплотнительное кольцо NBR) |
6 |
Гидравлическое масло, эмульсия, вода и т. д. |
|
-20~+200 (соответствует уплотнительному кольцу FKM) |
Пример заказа
Модель для заказа RCF02-80-PTFE3-R01
RCF02 — Модель 80 — Диаметр вала PTFE3 — Модифицированный PTFE общего назначения RO1 — Соответствующий код резинового материала
Нитрил (NBR) — R01, Фторуглерод (FKM) — RO2
Таблица параметров спецификации (могут быть предоставлены изделия любого размера в пределах диапазона параметров)
|
Диапазон диаметров вала д f8 |
Диаметр канавки Д Н9 |
Ширина канавки л+0.2 |
Диаметр открытого отверстия D1H11 |
Ширина открытого отверстия а≥ |
Закругленные углы Р≤ |
Диаметр проволоки уплотнительного кольца d0 |
|
4~11 |
д+4,8 |
3.7 |
д+1,5 |
2 |
0.4 |
1.80 |
|
12~64 |
д+6,8 |
5.0 |
д+1,5 |
2 |
0.7 |
2.65 |
|
65~250 |
д+8,8 |
6.0 |
д+1,5 |
3 |
1.0 |
3.55 |
|
251~420 |
д+12,2 |
8.4 |
д+2,0 |
4 |
1.5 |
5.30 |
|
421~650 |
д+16,0 |
11.0 |
д+2,0 |
4 |
1.5 |
7.00 |
|
651~1500 |
д+20,0 |
14.0 |
д+2,5 |
5 |
2.0 |
8.60 |
