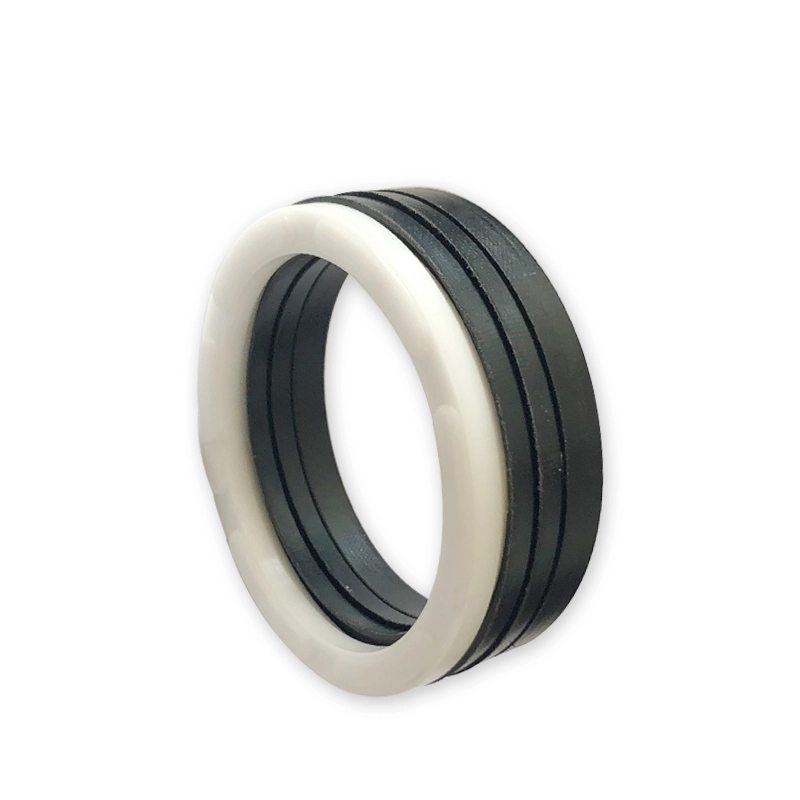

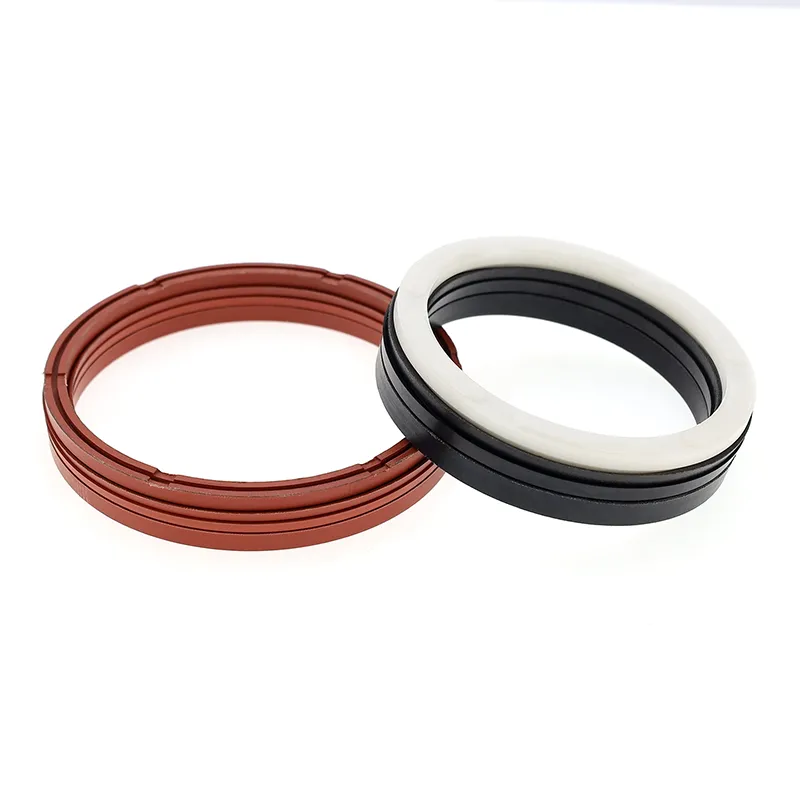

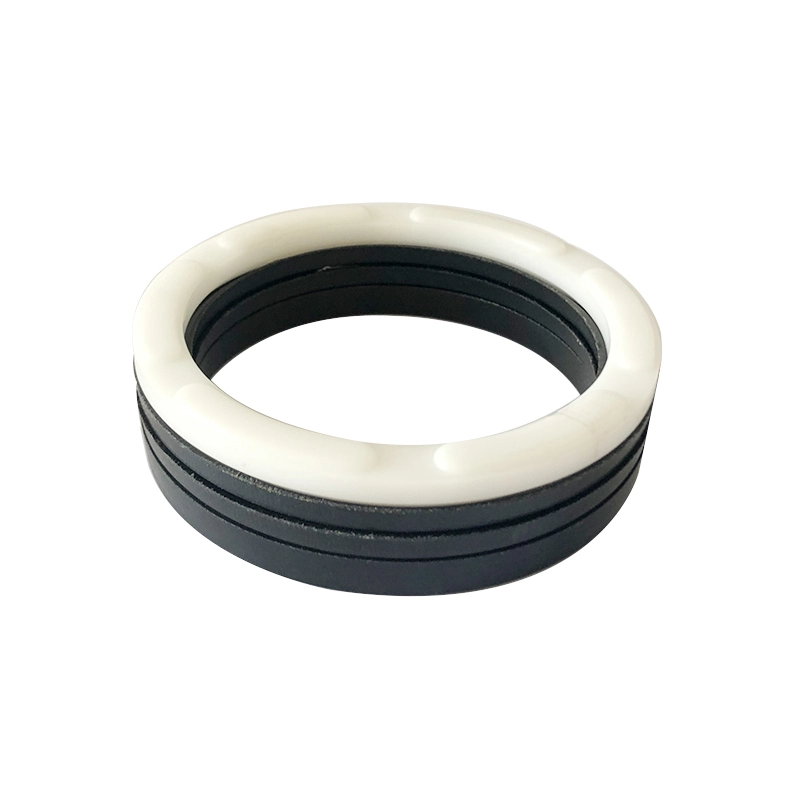

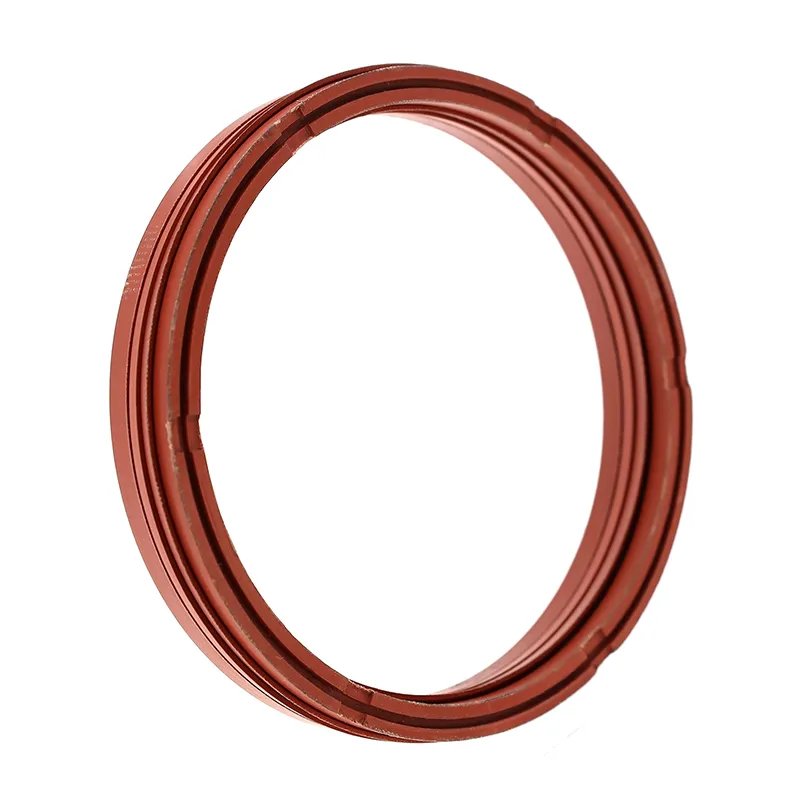

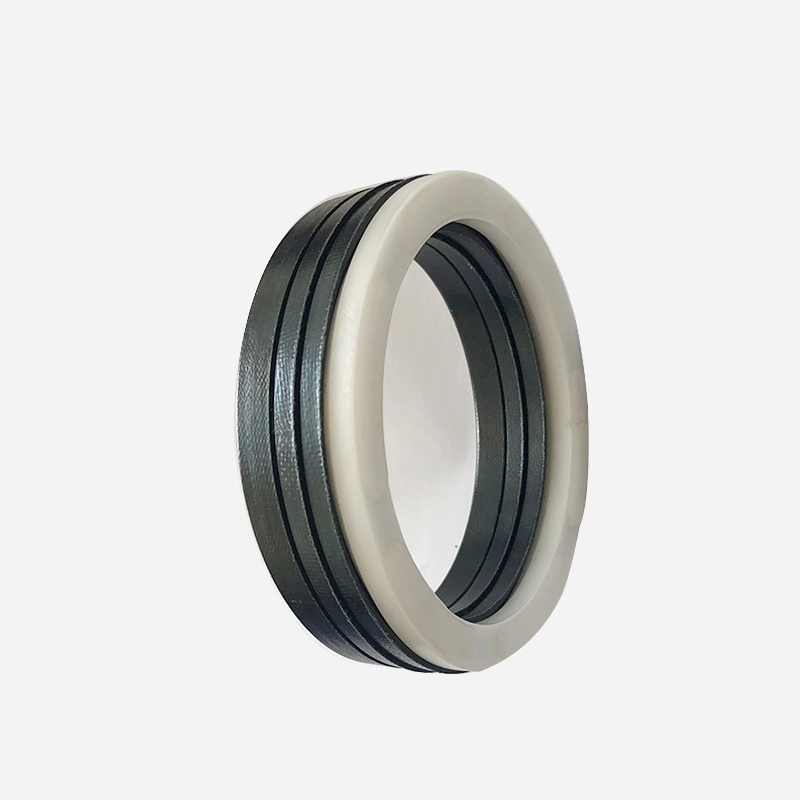

Уплотнение V-Set для тяжелых условий эксплуатации состоит из набора V-образных уплотнительных колец, компрессионного кольца и опорного кольца. Подходит для однонаправленного уплотнения под давлением в возвратно-поступательных гидравлических системах. При установке необходимо применять смазку, совместимую с уплотнительным материалом. Его нельзя устанавливать в цельные (закрытые) корпуса. Оно предназначено для уплотнения поршней при средних и тяжелых нагрузках.
1. Доступен широкий спектр материалов, что позволяет оптимально адаптировать их к различным применениям.
2. Подходит для использования в суровых условиях эксплуатации, адаптируется практически ко всем средам и требовательным условиям.
3. Длительный срок службы, подходит для безмасляной смазки (при соответствующем выборе материала).
4. Регулируемые характеристики уплотнения: осевой размер можно регулировать путем добавления или удаления V-образных колец.
5. Эффективен даже при плохом качестве уплотняемой поверхности.
|
Давление МПа |
Температура ℃ |
Скорость м/с |
Середина |
|||
|
≤60 |
-30~+100 (нитриловый каучук или нитриловая тканевая резина) |
-20~+200 (фторкаучук или ткань из фторкаучука) |
-100~+260 (ПТФЭ) |
≤0,5 (резина или резина, армированная тканью) |
≤15 (ПТФЭ) |
Почти все носители (выберите правильное сочетание материалов) |
1. Материалы прижимного кольца: ПТФЭ, нитриловая ткань, фторкаучуковая ткань, нейлон, полиоксиметилен.
2. Материалы V-образных колец: ПТФЭ, нитриловая резина, нитриловая ткань, фторкаучук, фторкаучуковая ткань.
3. Материалы опорного кольца: нитриловая ткань, фторкаучуковая ткань, нейлон, полиоксиметилен, ПТФЭ.
|
модель |
Материалы |
Применимый диапазон |
Уплотнение |
|
РЦЭК-А |
V-образное кольцо: ткань NBR, прижимное кольцо, опорное кольцо: ткань NBR/PA/POM/PTFE. |
Нормальная температура, высокое давление |
Хороший |
|
РЦЭК-Б |
V-образное кольцо: ткань FKM, прижимное кольцо, опорное кольцо: ткань FKM/PTFE. |
Высокая температура, высокое давление |
Хороший |
|
РЦЭК-С |
V-образное кольцо: NBR, прижимное кольцо, опорное кольцо: ткань NBR/PA/POM/PTFE |
Нормальная температура, среднее и низкое давление |
Отличный |
|
РЦЭК-Д |
V-образное кольцо: FKM, прижимное кольцо, опорное кольцо: ткань FKM/PTFE. |
Высокая температура, среднее и низкое давление |
Отличный |
|
РЦЭК-Э |
V-образное кольцо: комбинация NBR и ткани NBR, прижимное кольцо, опорное кольцо: ткань NBR/PA/POM/PTFE. |
Нормальная температура, среднее и высокое давление |
Отличный |
|
РЦЭК-Ф |
V-образное кольцо: комбинация ткани FKM и FKM, прижимное кольцо, опорное кольцо: ткань FKM/PTFE. |
Высокая температура, среднее и высокое давление |
Отличный |
|
РЦЭК-Г |
V-образное кольцо, прижимное кольцо, опорное кольцо: PTFE1/PTFE2/PTFE3/PTFE4 |
Агрессивные среды при высокой температуре и высоком давлении |
Справедливый |
|
РЦЭК-Х |
V-образное кольцо: ПУ, прижимное кольцо, опорное кольцо: ПУ/ПА/ПОМ/ПТФЭ |
Нормальная температура, среднее и высокое давление |
Отличный |
|

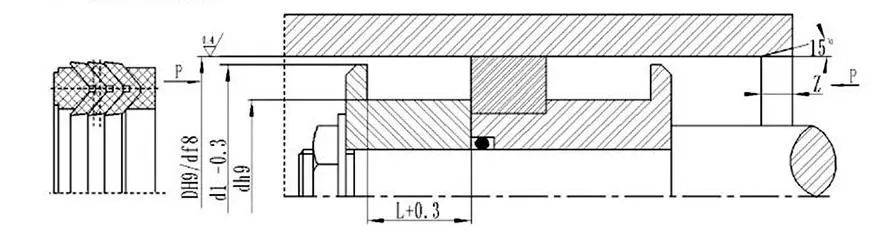

Заказ модели RCEK-A-120×95x25,3 Модель-диаметр цилиндра х диаметр дна канавки х ширина канавки |
|||
